Как настроить смесительный узел Валтек? | АкваСервис

Настройка насосно-смесительного узла Valtec предваряет эксплуатационный запуск напольной водяной отопительной системы и помогает добиться ее корректной и энергоэффективной работы.

Насосно-смесительный узел VALTEC COMBI 1"ВР

Функциональное предназначение насосно-смесительного узла Valtec Combimix заключается в гидравлической увязке контуров системы теплого пола, стабилизации показателей температуры и расхода теплоносителя во вторичном контуре на уровне, заданном пользователем. Настройка узла предполагает получение желаемого соотношения теплоносителя контуров в балансе с иными отопительными приборами, благодаря чему в помещении удается поддерживать температурный режим в заданном диапазоне.

Схема подключения смесительного узла ValtecСхема смесительного узла Валтек (взято с сайта https://valtec.ru/)

В конструкцию узла входят не только основные органы управления, но и сервисные элементы – измерители температуры для контроля работы узла без применения дополнительных устройств, воздухоотводчики, сливные клапана.

К Valtec Combi может быть подключено произвольное количество ответвлений системы «теплый пол» при условии ограничения суммарного расхода теплоносителя показателем 1,7 м³/ч. Подключение отдельных веток при этом выполняют с помощью коллекторных блоков VTc.594 либо VTc.596. Узел не оснащен насосом, поскольку его подбор требует проведения точных расчетов с учетом параметров конкретной системы. Общие требования к насосу, вне зависимости от типа, марки и характеристик – монтажная длина до 180 мм и наличие резьбового соединения с гайкой «американкой» 1 1/2ʺ.

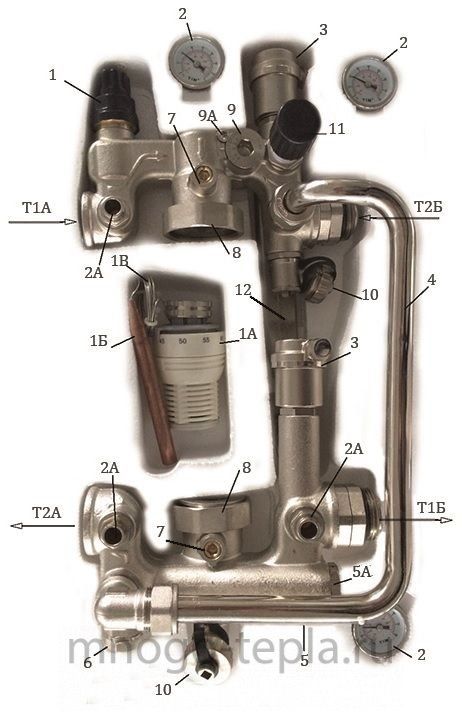

Органы регулировки смесительного узла ValtecОрганы регулировки смесительного узла Валтек (взято с сайта https://valtec.ru/)

Для выполнения настроек и регулировок предусмотрено использование трех органов:

  • балансировочного клапана вторичного контура. С его помощью возможна организация смешения в требуемом процентном соотношении теплоносителя из вторичного контура и подающего трубопровода для устойчивого сохранения его температуры на подаче в обратный коллектор.
    Операция регулировки выполняется при помощи 6-гранного ключа с последующей фиксацией клапана винтовым зажимом;
  • балансировочно-запорного клапана первичного контура, который задает объем поступления жидкости из первичного контура и служит запорным элементом в случаях, требующих полного перекрытия потока. Пропускная способность регулируется микрометрическим винтом, а повернуть клапан можно ключом-шестигранником;
Балансировочно-запорный клапан первичного контура смесительного узла Валтек (взято с сайта https://valtec.ru/)
  • перепускного клапана, исключающего вероятность работы насоса без прохождения через него теплоносителя, что приведет к скорой поломке агрегата.
Перепускной клапан смесительного узла Валтек (взято с сайта https://valtec.ru/)

Как настроить смесительный узел теплого пола Valtec

Настройку узла выполняют с пошаговым соблюдения разработанного производителем алгоритма:

1. Снимают термоголовку (либо сервопривод) во избежание их влияния на параметры настройки.

2. Выставляют перепускной клапан в положение, допускающее максимальный перепад давлений, для исключения его срабатывания в ходе настроечных операций.

Проводят расчет настройки положения, в котором должен находиться балансировочный клапан. Для определения его пропускной способности используют формулу

Формула определения пропускной способности балансировочного клапана

в которой:

  • t1и t11 – температура жидкости на «подаче» контуров – первичного и вторичного соответственно;
  • t12 - Т° жидкости на «обратке» трубопроводной системы, равная для обоих контуров;
  • · kvt– коэффициент, принимаемый за 0,9 и отображающий пропускную способность регулирующего клапана.

На клапане, по завершению расчетов, выставляют итоговое значение kvb.

1. Настраивают насос, принимая за основу график расхода/напора, установленный для конкретной модели используемого в системе насоса.

2. Выполняют балансировку веток, составляющих систему «теплый пол», с помощью расходомеров на коллекторах или балансировочных клапанов. Порядок действий:

  • на первичном контуре закрывают балансировочно-запорный клапан с помощью шестигранника;
  • переводят в положение максимальной подачи балансировочные клапаны (регуляторы) на каждой из петель теплого пола;
  • на ветке с наибольшим отклонением расхода от проектного показателя «прижимают» клапан до требуемого значения;
  • последовательно проделывают эту процедуру с каждой петлей;
  • при отсутствии индикатора расхода ориентиром для балансировки служит температура нагрева каждой ветки либо температура «обратки» контура.

Процедура неактуальна при обслуживании узлом Combi только одного контура.

3. Выполняют увязку узла с прочими приборами отопления:

  • открывают с применением ключа-шестигранника клапан первичного контура до показателя планового расхода жидкости через него;
  • контроль расхода проводят с помощью ротаметра или путем выполнения замеров в «обратке» теплого пола.

4. Настраивают перепускной клапан.

Значение его давления выбирают и устанавливают меньшим на 5-10% относительно максимально допустимого значения давления интегрированного в систему насоса при выбранном скоростном режиме.

5. Проводят комплексную проверку настроек узла.

Показателем корректности работы служит равномерный прогрев всех петель созданной системы и верное соотношение показателей температуры теплоносителя в подающем и обратном трубопроводах.

6. В завершение устанавливают термоголовку либо сервопривод и снятые ранее заглушки балансировочно-регулировочного клапана первичного контура.

Узел Valtec Combi отличается гибкостью настроек и помогает избежать ошибок при организации систем теплого пола вне зависимости от уровня сложности.

Коллекторы Валтек ➡️ https://www.voda-74.ru/catalog/kollektory-valtec/

Коллекторы, гидрострелки и комплектующие всех производителей ➡️ https://www.voda-74.ru/catalog/kollektora_shkafy_komplektuyushchie/

Действует доставка по России 🚚

Работа водяного теплого пола с насосно-смесительным узлом Valtec Combi

Здравствуйте! Сегодня я расскажу Вам о насосно-смесительном узле Combimix для систем водяных теплых полов. Он является «сердцем» системы и обычно располагается в коллекторном шкафу.

Насосно-смесительный узел Combimix:

  • производительность 20 кВт;
  • максимальная температура первичного контура 90 °C;
  • рабочее давление 10 бар.

Помимо узла Combimix в коллекторном шкафу находится коллекторный блок.



Блок коллекторный с регулировочными клапанами и расходомерами:

  • диаметр коллектора 1” и 1 1/4”;
  • количество выходов: от 3 до 12;
  • рабочее давление 10 бар;
  • максимальная рабочая температура до 120 °С.

Горячий теплоноситель смешивается с остывшим, достигая заданной температуры и приводится в движение крыльчаткой насоса. Теплоноситель заданной температуры попадает в коллектор подачи и распределяется в петли теплого пола. Проходя по петлям, теплоноситель остывает, передавая тепло помещению, и возвращается в обратный коллектор теплого пола. Из обратного коллектора теплоноситель уходит в насосно-смесительный узел, и цикл повторяется.

Для регулирования тепловой мощности установлен балансировочный клапан, который настраивается вручную, в зависимости от площади отапливаемого помещения. Если отапливаемая площадь небольшая, то расход остывшего теплоносителя увеличивают, открывая клапан.

Если отапливаемая площадь большая, то требуется больше петель теплого пола, расход обратного потока остывшего теплоносителя снижают, клапан прикрывают.

Для поддержания заданной температуры теплоносителя термоголовка, получая сигнал от датчика температуры, открывает или закрывает клапан магистрали подачи.

Необходимая температура теплоносителя задается вручную. При повышении заданной температуры клана автоматически закрывается.

При понижении температуры теплоносителя клапан открывается, обеспечивая подачу горячего теплоносителя. Таким образом поддерживается постоянная заданная температура.

Если подача теплоносителя в петли теплого пола прекращается вследствие перекрытия запорных клапанов, открывается перепускной клапан, и циркуляция теплоносителя осуществляется через свободный байпас. Это защищает насос от перегрузок.

Для автоматического регулирования температуры в помещении используют сервоприводы и комнатные термостаты.

Если температура в помещении достигает заданной, с термостата поступает сигнал на сервопривод обратного коллектора, опускается клапан, прекращается движение теплоносителя по петлям.

При понижении температуры в помещении с термостата поступает сигнал на сервопривод, клапан открывается, и движение теплоносителя возобновляется.

Таким образом, вы всегда можете настроить систему теплых полов по Вашему желанию. Температура в доме будет поддерживаться автоматически на комфортном уровне. Экономия при эксплуатации составит 25-40%.

Водяное напольное отопление от Valtec | Архив С.

О.К. | 2011

Рис. 1. Насосно-смесительные узлы (a — Combimix; б — Dualmix)

Рис. 2. Коллекторные блоки Valtec (a — VT.594EMNX; б — VT.596EMNX)

Рис. 3. Схема комбинированной системы отопления

По сравнению с традиционными радиаторными системами отопления, системы водяных теплых полов являются более энергоэффективными и имеют ряд преимуществ: тепло передается излучением от нагретой поверхности, практически отсутствуют конвективные потоки. Вертикальное распределение тепла от пола к потолку не позволяет перегреваться верхним областям помещения, что существенно снижает теплопотери через кровлю, верхние части стен и создает оптимально комфортные температурные условия для находящихся в помещении людей.

Возможная экономия от применения водяных теплых полов может достигать 10–30 %. Это возможно благодаря снижению расходов на нагрев теплоносителя до температуры, не превышающей 30–45 °C. Кроме того, низкотемпературные системы отопления обладают эффектом саморегулирования, теплоотдача с пола прекращается, когда температура в комнате достигает температуры поверхности пола.

В то же время, теплоотдача возрастает, когда снижается температура в помещении. Радиаторы работают по тому же принципу, но разница температур между воздухом в комнате и поверхностью радиаторов так велика, что эффект саморегулирования практически пропадает. Компания Valtec поставляет на российский рынок широкий ассортимент качественной продукции, позволяющий реализовать систему напольного отопления любого уровня сложности.

Это металлополимерные трубы PEX-Al-PEX, надежные обжимные и пресс-фитинги, коллекторные блоки, насосно-смесительные узлы, а также автоматика различного уровня сложности, обеспечивающие заданный уровень комфорта в помещениях. Для специалистов разработан альбом типовых схем водяного отопления для жилых домов, где собраны различные варианты организации одноконтурных и многоконтурных систем, а также программный комплекс для расчета элементов инженерных систем Valtec, который дает возможность определить теплопотребность помещений и грамотно рассчитать теплотехнические и гидравлические параметры напольного отопления.

В ассортименте продукции Valtec представлены два насосно-смесительных узла Combimix и Dualmix (рис. 1), которые предназначены для создания в системе отопления здания отдельного циркуляционного контура с пониженной до настроечного значения температурой теплоносителя. В смесительном узле Combimix приготовление теплоносителя с пониженной температурой происходит при помощи двухходового термостатического клапана, установленного в подающем коллекторе и управляемого термоголовкой с капиллярным термодатчиком.

В линии подмеса установлен балансировочный клапан, который задает соотношение между количествами теплоносителя, поступающего из обратной линии вторичного контура и прямой линии первичного контура, и уравнивает давление теплоносителя на выходе из контура теплых полов с давлением после термостатического регулировочного клапана. От настроечного значения Kv этого клапана и установленного скоростного режима насоса зависит тепловая мощность смесительного узла.

В отличие от Combimix cмесительный узел Dualmix состоит из двух модулей (насосного и термостатического), между которыми монтируется коллекторный блок вторичного контура. В узле Dualmix для смешения используется трехходовой термостатический клапан, управляемый термоголовкой с капиллярным термодатчиком, и установленный в обратный коллектор вторичного контура. Предохранительный термостат подающего коллектора останавливает насос в случае превышения настроечного значения температуры, прекращая циркуляцию в петлях теплого пола.

Конструкция узла предусматривает перепускной контур с балансировочным клапаном, сохраняющий неизменным расход теплоносителя в первичном контуре при перекрытии петель теплого пола. Максимальная присоединенная мощность смесительных узлов равна 20 кВт. Использование насосносмесительных узлов позволяет в значительной степени снизить трудозатраты на монтаж и наладку, а также повысить надежность и эффективность всей системы в комплексе.

Для распределения потока теплоносителя по контурам отопительной системы специалисты рекомендуют использовать коллекторные блоки Valtec — VT.594EMNX и VT.596EMNX (рис. 2). Они состоят из двух закрепленных на кронштейнах коллекторов диаметром 1ʺ или 1¼ʺ с выходами ¾ʺ тип «евроконус» (количество выходов от 3 до 12), а также комплектуются дренажными клапанами, автоматическими воздухоотводчиками, запорными клапанами, встроенными расходомерами или ручными регулировочными клапанами.

На рис. 3 приведена принципиальная схема, которая позволяет реализовать комбинированную систему отопления, включающую в себя контур радиаторного отопления, а также низкотемпературный контур напольного отопления, управляемый погодозависимой автоматикой, имеющей три ступени регулирования. Регулирование данной системы осуществляется по наружной температуре, температуре в подающем коллекторе теплых полов и температуре воздуха в помещениях.

Комплексный подход компании Valtec к системам напольного отопления гарантирует их экономичность, оптимальную стоимость и длительную безаварийную работу.

зачем нужен, схема, узел подмеса Valtec

Обогрев дома с помощью системы «тёплый пол» давно уже перестал быть новинкой. Часто конструкцию устанавливают в гостиных помещениях, ванных и детских комнатах. Однако стоит знать, что тёплые полы не являются основной отопительной системой, то есть в доме помимо полов обычно устанавливают еще и другие традиционные агрегаты.

Здесь и возникает проблема совместной работы двух разных систем отопления, ведь тёплые полы – это конструкции, работающие при невысоких температурах, а большинство котлов выдают теплоноситель с более высокой температурой. Чтобы вся система отопления дома работала слаженно и согласованно, приобретают смесительный узел для тёплого пола, который применяется индивидуально для водяных контуров.

Смесительный узел для тёплого водяного пола

Нужно ли использовать?

Узел подмеса для тёплого пола необходим по целому ряду причин:

  1. Для начала можно сказать о комфорте. Ведь согласитесь, очень неприятно ходить по горячей поверхности, которая обжигает ноги. Для уютного восприятия будет вполне достаточно 25-30 °C.
  2. Узел смешения для тёплого пола – это ещё и «спасение» для напольного покрытия, которое не любит перегрева и быстро под воздействием температур деформируется: появляются трещины, вспучивания и пр.
  3. Стоит сказать о вмурованных контурах, которые тоже имеют свой уровень температур. Так как они прочно зафиксированы в бетонном слое, то не могут расширяться от нагрева и в стенках труб появляются критичные напряжения. Естественно, всё это приводит к поломке конструкций.
  4. Большой нагрев плохо влияет на стяжку.
  5. Если учесть площадь поверхности нагрева, которая участвует в теплоотдаче, то большие температуры для создания комфорта в доме будут лишними.

Устройство

Обычный смесительный узел для тёплого пола имеет следующие составляющие.

  1. Коллектор (гребёнка распределения).
  2. Трёхходовой кран.
  3. Гидрострелка (смеситель).
  4. Циркуляционный насос.
  5. Термостат (бывает только в автоматизированных узлах).
  6. Запорная арматура (клапан-смеситель).
  7. Приспособления для удаления воздуха из конструкции (бывают ручные и автоматические)

Схема работы смесительного узла для тёплого пола

Смесительная группа для тёплого пола небольшая, но требует отдельного рассмотрения.

Гребёнка распределения (коллекторный узел тёплого пола) – важнейшая составляющая системы. В узле в наличии две гребёнки – распределительная (для подачи воды в отопительные трубопроводы тёплого пола) и собирающая (для холодной воды). Гребёнки не различаются и выглядят как разветвитель с нужным числом резьбовых ответвлений для присоединения трубопроводов всей конструкции.

Сейчас разберёмся, какую функцию в системе выполняет гидрострелка. Жидкость подаётся в отопительную систему полов с температурой до 55 °C (хотя специалисты советуют контролировать среднюю температуру 45 °C, чтобы 10 °C оставалось на случай перепада температур на гребёнке подачи и сбора). Такая отопительная конструкция называется низкотемпературной и для эффективной работы с высокотемпературной системой нужна гидрогорелка. Гидрострелка монтируется на входе смесительного узла и понижает температуру поступающей воды до нужных показателей.

Трёхходовой кран смесительного узла выполняет работу обвода балансировки и пропускного крана, этим не похвастается двухходовой термостатический клапан для теплого пола. Для функционирования вместе с системами автоматики клапаны оснащаются электросервоприводами, управляющимися командами терморегуляторов. Такие трёхходовые краны используются в сложных отопительных системах с множеством контуров для больших помещений. Они контролируют работу гидрострелки.

Трехходовой смесительный клапан

Устанавливается трёхходовой клапан в нижнюю часть трубы, которая соединяет трубопроводы подачи и обратки. Он меняет поток жидкости через гидрострелку и тем самым меняет температуру на коллекторе контуров подачи.

Трёхходовой термостатический смесительный клапан для тёплого пола имеет и недостатки:

  1. Во-первых, пропускная способность клапанов большая и температура в контуре может сильно повышаться даже при несильном дисбалансе клапана.
  2. Во-вторых, если терморегулятор подаст сигнал, то клапан может открыться полностью, и это приведёт к подаче в контур системы слишком горячего теплоносителя. Возникнут неприятные последствия.

Поэтому схема подключения трёхходового смесительного клапана тёплого пола может быть разная, а именно:

  • схема присоединения и переключения водных потоков;
  • схема присоединения клапана для смешения водных потоков.

Трёхходовые смесительные узлы для отопления и тёплого пола (клапаны) легко монтируются, они долговечны, так как выполняются из некоррозирующих металлов, практичны.

Циркуляционный насос (насосный узел для тёплого пола) нужен для хорошего прогрева полов в комнате, поэтому его в обязательном порядке комплектуют вместе с узлом подмеса.

Насосно-смесительный узел для тёплого пола устанавливается на обратке, среди собирающей гребёнки и гидрострелки.

Терморегулятор требуется в случае установки автоматизированного смесителя. Монтируется он среди распределительного коллектора и гидрострелкой. Плюс ко всему, конструкцию нужно оснастить внешним температурным регулятором. Это требуется для регулировки внутренней температуры пространства в зависимости от климата.

Обычный смеситель для тёплого водяного пола имеет в комплекте шаровой и регулирующий кран (запорная арматура). Регулирующие краны нужны для координации системы, краны же шаровые меняют режим работы смесительного узла для стабильности температуры.

Смесительный узел Valtec

Чтобы выбрать надёжную и качественную конструкцию и не переплатить, стоит обратить внимание на производителя, применяемые комплектующие и сборку.

Valtec очень востребован на сегодняшний день. Это итальянский производитель, который занимается выпуском тепло- и водоснабжающей продукции, максимально адаптированной к сложным условиям эксплуатации.

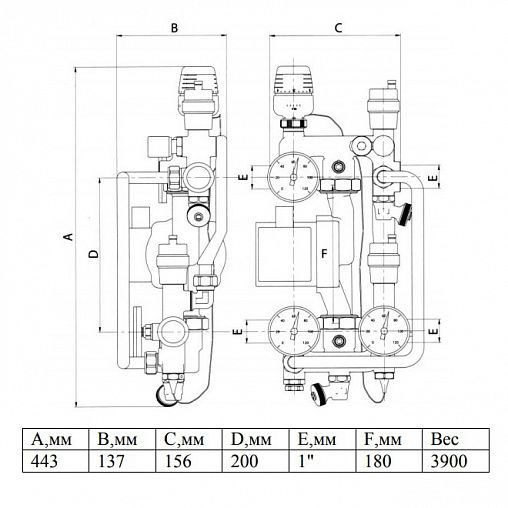

Насосно-смесительный узел VALTEC COMBIMIX (VT.COMBI)

Смесительный узел Валтек для тёплого пола – это стандартная система с температурой, доходящей до 60 °C. Максимальное давление в отопительной системе с подключённым смесителем данной фирмы не должно быть больше 10 бар.

Характеристики Valtec:

  • гребёнки в диаметре составляют 25,4 мм;
  • 12 присоединяемых контуров;
  • сечение присоединяемых труб — ¾ дюйма с внешней резьбой;
  • 18 см – это длина насоса;
  • эффективность 2,75 м³/час;
  • настройка температуры в районе 20-60 °C;
  • нагрев воды на выходе (наивысшая температура) 90 °C при давлении 10 бар.

Как сделать узел подмеса своими руками

Смеситель для тёплого пола своими руками сделать можно. Возможно, это обойдётся вам даже дешевле, чем купить готовый прибор. При том бывают случаи, когда попросту невозможно найти регулятор с нужным количеством входов.

При работе следует выполнять всё по порядку, пункт за пунктом, чтобы избежать поломок техники.

Чтобы сделать смеситель для тёплого водяного пола своими руками, нужно иметь следующие составляющие:

  • двухходовой или трёхходовой клапан;
  • специальные гайки;
  • ручной отводчик воздуха;
  • клапан обратки;
  • шаровой кран;
  • циркуляционный насос;
  • зажимы;
  • несколько тройников;
  • приборы для измерения температуры.

Чтобы сделать своими руками терморегулирующий смесительный клапан для тёплого пола, нужно пройти следующие этапы:

  1. Для начала стоит изготовить коллектор. Коллекторный узел своими руками можно выполнить двумя вариантами. Например, сделать пайку из полипропиленовых тройников, либо скрутить из тройников. Тот и и другой варианты предполагает диаметр элементов ¾ дюйма. В случае пайки коллекторный прибор выйдет дороже, так как каждое ответвление гребёнки нужно оснастить МРН, а оно стоит не дёшево. Качественный тройник – лучший материал. Важно только правильно их выбрать. Для гребёнки подойдут приборы с одним внутренним и двумя внешними концами. Пакля поможет скрутить их друг с другом.
  2. Вторым пунктом создаётся гидрострелка. Выполнить её можно не применяя трёхходовой клапан. Вполне хватит обычного регулирующего крана, использующегося для обогревательных батарей. Кроме этого понадобится пара тройников и пара соединительных ниппелей, имеющих резьбу на внешней стороне и внутри. Их длина должна составлять полметра. Собирается всё на пакле: с двух сторон присоединяют кран ниппели, и уже к ним с каждой стороны прикрепляют по одному тройнику.
  3. Третьим пунктом стоит сделать насос. Насосный узел самому выполнить не получится, его можно только купить. Ставится прибор в нижней части гидрострелки с помощью разъёмных соединений (входят в стандартный комплект).
  4. На последних этапах нужно соединить гидрострелки с гребёнками. Для этого нужно сделать разъёмные крепления. Если насос будет в качестве отдельного предмета, то нужно приобрести патрубок. Длина патрубка должна быть аналогичной показателю насоса. Его устанавливают на подаче, к патрубку прикрепляется коллектор. Потом к гребёнке прикручиваются регулировочные клапаны (либо краны Маевского, либо приборы автоматики для удаления воздуха). В конце смесительная конструкция помещается в отведённое для него место шкафа и монтируется к системе обогрева. Узел подмеса для тёплого пола своими руками прикрепляется с помощью отсекающих кранов. Также осуществляется соединение узла и тёплого пола. Внизу один конец с гребёнкой, а вверху второй конец. Чтобы подключить всё правильно, то делайте всё поэтапно. Включается снабжение электричеством.
  5. Этап настройки узла смешивания. Теперь нужно провести проверку функциональности системы. Обычно настройка отнимает намного больше сил и времени, чем предыдущие работы по установке. Но если всё правильно рассчитать, то можно всё осуществить с минимальными вложениями. Нужно снять сервопривод (чтобы он не мешал узлу в процессе регулировки). Теперь нужно уравновесить контур пола. Закройте радиаторный контур, уберите с клапана крышку, затем возьмите шестигранный ключ и поверните по часовой стрелке до конца. Линии контура уравновешивают специальными клапанами. Если в смесительной конструкции только одна линия, то балансировка не имеет смысла.

Если позволить клапану сработать в момент настройки, то это приведёт к неверному результату. Поэтому конструкции необходимо задать положение, в котором механизм будет бездействовать.

Утепление полов – это, безусловно, важный вопрос отопления в жилом доме. Систему «тёплый пол» можно устанавливать практически в любом месте, и теперь вы знаете, как это сделать и при помощи каких инструментов.

Смесительный узел – один из основных элементов системы тёплых водяных полов. Он делает отопление полным, так как содействует совместной работе котла и тёплого пола.

Смесительный узел для теплого водяного пола своими руками, Valtec

Многие сегодня устанавливают систему теплый пол в качестве дополнительного обогрева. В квартирах, как правило, она электрическая, а для частных коттеджей более выгодна установка водяного пола. Для выравнивания температуры, подаваемого на вход горячего теплоносителя необходима установка дополнительного элемента, которым является смесительный узел для теплого пола.

Зачем нужен термосмеситель?

Схема комбинированной отопительной системы частного дома может состоять из:

  1. Нагревательного котла;
  2. Коллекторного узла;
  3. Контуров теплых полов;
  4. Контура радиаторов.

Температура воды, нагреваемой котлом, равняется 75-95 °С, в то время как санитарные нормы устанавливают показатель в 31°С, как максимальная комфортная температура поверхности пола, для хождения по нему босиком. Поэтому прямое поступление воды в напольные контуры недопустимо. Данная задача решается путем монтажа узла подмеса.

Следует принимать во внимание вид напольного покрытия и толщину стяжки. Температура воды в трубах должна составлять 35-55°С.

Термосмеситель служит для смешивания горячей и уже охлажденной воды из системы водяного обогрева пола. Благодаря этому схема отопления функционирует без отклонений.

Принцип работы системы

Смесительный узел для теплого пола стоит монтировать, если водонагревательный котел выдает высокую температуру воды, которая используется для бытовых нужд и радиаторов отопления.

Как работает смесительный узел?

Горячий теплоноситель перед раздачей в коллекторе попадает в систему смешения, где термостат измеряет его температуру. Если показатель превышает допустимый, то предохранительный клапан открывается и мешает холодную и горячую воду. При достижении жидкостью температуры нужного значения, клапан прекращает подачу горячей воды.

Как правило, смесительный узел не только обеспечивает комфортный температурный режим, но и служит для поднятия уровня давления в контуре, что улучшает циркуляцию теплоносителя. Схема смесительного узла включает:

  • Предохранительный клапан;
  • Циркуляционный насос;
  • Байпас;
  • Отводы воздуха;
  • Клапаны для стабильного функционирования контуров (отсекающий, дренажный).

Схема узла подмеса может иметь различную конструкцию. Большей популярностью пользуются схемы с двух- и трехходовыми клапанами.

Схема с двухходовым клапаном

На клапан с двумя ходами (питающий) устанавливается термостат, оснащенный инфракрасным датчиком, который измеряет температуру жидкости, поступающей в теплые полы. Вода в системе подмеса движется по кругу, а головка предохранителя регулирует клапан, открывающий или закрывающий проход горячей воде. Так происходит процесс смешивания жидкостей разной температуры.

Трехходовой клапан неприменим для отопления площади свыше 200 м2.

Трехходовой клапан в схеме подмеса

Трехходовой клапан – универсальное оборудование. Он выполняет функции и пропускного клапана, и байпаса. Его особенность в том, что горячая вода мешается с обраткой внутри корпуса. Этот тип узла оснащается сервоприводами, термостатами, а также погодозависимыми контроллерами. Последние способны проверять температуру на улице с периодичностью 20 секунд. Если температура воды, которая поступает в систему теплых полов, не соответствует нужной, клапан автоматически поворачивается на 45° в ту или иную сторону.

Трехходовая конструкция, однако, несовершенна и имеет свои недостатки:

  1. Наличие избыточного давления;
  2. Возможность впуска горячей воды;
  3. Большая пропускная способность, приводящая к значительным колебаниям температуры теплоносителя.

Резкие перепады давления и температуры могут привести к разрыву труб теплых полов.

Как настроить узел подмеса?

Подключить агрегаты подмеса довольно просто, поэтому монтаж вполне осуществим своими руками при наличии инструкции. Первое, что нужно сделать, выбрать место для смесительного узла.

Группа подмеса монтируется до контуров системы теплый пол в коллекторном шкафу, в бойлерной или непосредственно в помещении.

Если части водяного пола соединяются посредством гибких труб, то узел смешивания жестко крепится на стене. К деталям смесительного узла необходимо обеспечить свободный доступ.

Коллекторный шкаф и его оборудование

Обязательно нужно учитывать тип материала, из которого изготовлены трубы. Они должны выдерживать температуру входящего теплоносителя. Если используется водно-гликолевый раствор, оцинкованные трубы не подойдут.

Нельзя допускать, чтобы жидкость попадала на части системы подмеса, которые находятся под напряжением.

После монтажа система смешения подключается к трубам подачи теплоносителя и обратки и устанавливаются датчики давления, температуры и расхода. Эти элементы либо поставляются в комплекте узла, либо собираются самостоятельно. После этого термосмеситель соединяется с патрубками отводов нагревательного контура.

Схема подключения узла подмеса

Перед тем как подключить циркуляционный насос, следует выполнить заземление. Оптимальные параметры потери давления обеспечиваются с помощью балансировочного клапана на байпасе. При этом учитываются потери в обратном клапане.

Если система отопления однотрубная, байпас всегда должен находиться в открытом положении. Тогда горячая вода частями будет проходить к радиаторам. При двухтрубной схеме байпас закрыт. Когда вся конструкция собрана, она подключается при помощи фитингов к контурам.

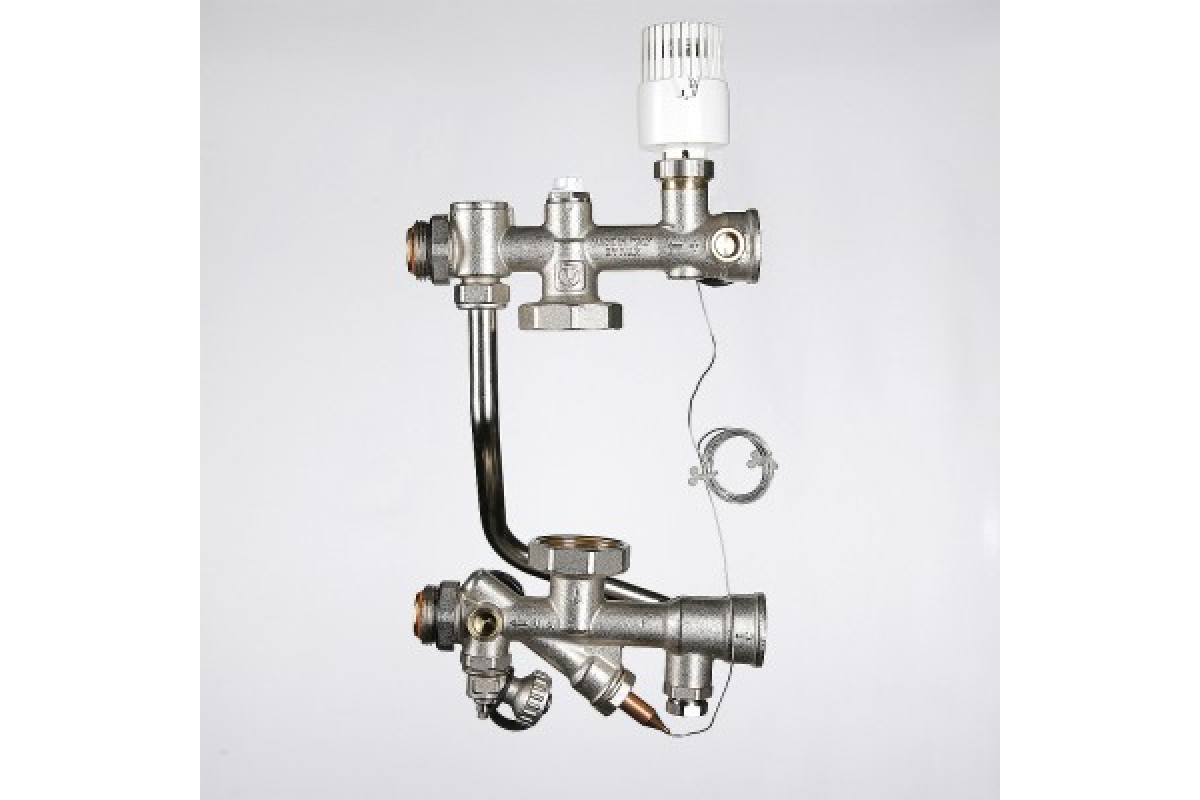

Смесительные узлы Valtec

Смесительный узел для теплого пола valtec (Италия) благодаря фурнитуре и автоматике как нельзя лучше вписывается в «умный дом». В отличие от других моделей Валтек регулирует температуру теплоносителя до 60 градусов Цельсия. Уровень допустимого давления – 10 бар.

Valtec Combimix представляет собой коллекторный блок, в который входят терморегулирующая головка и отдельный погружной термодатчик. Кроме того, в комплектацию входят:

  • Расходомеры;
  • Автоматические воздухоотводы;
  • Клапаны отладки нагрева воды;
  • Дренаж.
Комплектация Valtec Combimix

Термосмеситель увеличивает скорость оборота воды в трубах пола и понижает температуру до установленного значения. Система Combi рассчитана на тепловую нагрузку до 20 КВт.

Смесительный узел для теплого пола valtec выполняет функцию смешения горячей воды из водонагревательного котла с холодной из контуров подогрева полов. Перемещение жидкости происходит посредством циркуляционного насоса. Подающий коллектор принимает воду из узла, которая затем течет по контурам системы обогрева пола. Температура теплоносителя понижается, обогревая помещение, а потом вода возвращается снова в коллектор. Холодная жидкость проходит из трубы обратной линии через узел, после чего цикл начинается заново.

На входе узла расположен клапан с термоголовкой, который служит для установки температурного режима. Перед коллектором подачи размещается внешний термодатчик. Степень подогрева воды настраивается своими руками по шкале термоголовки. Если параметры увеличиваются, клапан автоматически закрывается, и горячая вода перестает поступать в узел. Если жидкость остыла, клапан открывает путь к горячему теплоносителю. Таким образом, на выходе из блока обеспечивается постоянная температура.

Узел подмеса применяется не только в системе водяного теплого пола, но и для подогрева открытых площадей, стен, тепличного грунта.

Уважаемый читатель, оставь свое мнение о статье в комментариях и поделись своим опытом и секретами монтажа смесительных узлов для теплых полов.

Материалы По Теме:

Насосно-смесительный узел Combimix Valtec VT.COMBI VALTEC Италия

Насосно-смесительный узел Combimix Valtec VT. COMBI VALTEC Италия предназначен для приготовления теплоносителя в системах водяных теплых полов с температурой от 20 до 60 °С.

при покупке насосно-смесительного узла VALTEC - специальные цены на трубу из сшитого полиэтилена для теплых полов, всех производителей, представленных на нашем сайте!

Цена действительна при покупке насоса VALTEC

Регулирование температуры происходит путем подмеса жидкости из обратной линии. Регулирование происходит с помощью двухходового клапана, установленного в подающем коллекторе и управляемым термостатической головкой с выносным погружным датчиком, который размещен на выходе смесительного узла.(При использовании контроллера отопления функция управления клапаном передается ему.) Балансировочный клапан в линии подмеса задает соотношение теплоносителя, поступающего из обратной линии вторичного контура и прямой линии первичного. Другие составные элементы узла: байпас с перепускным клапаном; встроенные шаровые краны для отключения циркуляционного насоса; автоматический воздухоотводчик; погружные термометры.

Огромным плюсом насосно-смесительного узла Combimix Valtec является габаритный размер для подключения циркуляционного насоса и составляет он 180 мм, это размер основной массы насосов, соответственно у вас не возникнет проблем в покупке и выборе, плюс к этому вы сможете сэкономит существенную сумму.

Насосно-смесительный узел Combimix Valtec-это идеальный выбор для систем теплых полов от Итальянского производителя.

Тепловая мощность смесительного узла (Δt = 10 °С) с насосом  25/4, кВт-15

Тепловая мощность смесительного узла (Δt = 10 °С) с насосом  25/6, кВт-20

Вес-4,2 кг.

Межосевое расстояние выходов, мм-200

Монтажная длина насоса, мм-180

Температура рабочей среды, °С-90

Рабочее давление, бар-10Диапазон настройки термоголовки, °С   20-60

Присоединительный размер G 1"

Гарантия 7 лет.

Срок службы 25 лет.



Надежный и качественный Насосно-смесительный узел Combimix Valtec VT.COMBI VALTEC Италия-это оптимальный выбор для систем отопления или водоснабжения . Артикул: 21934 информация для покупателей:  Свяжитесь с нашими специалистами по тел.: +7(343) 201-05-00 и получите подробную консультацию о том, как правильно установить, купить и обслуживать сантехническое и отопительное оборудование: Насосно-смесительный узел Combimix Valtec VT.COMBI VALTEC Италия, а также заказать его доставку и монтаж. Мы подскажем и подберем для Вас товар наилучшего качества и по оптимальной стоимости. Наши консультанты сориентируют Вас по ценам, при необходимости отправят на электронную почту дополнительную информацию, фотографии, технические характеристики, паспорт и сертификат на позицию:Насосно-смесительный узел Combimix Valtec VT.COMBI VALTEC Италия.
Интернет-магазин "СанТерм" в Екатеринбурге - это грамотные менеджеры, внимательные кладовщики, пунктуальные водители, а так же водяные теплые полы, электрические теплые полы, греющий кабель, Насосы, Радиаторы, широкий ассортимент отопительного и оборудования для водоснабжения со всеми гарантийными обязательствами!

Отправляем товар во все регионы России, а так же страны СНГ, через любые доступные транспортные компании. А так же собственным транспортом по г.Екатеринбургу и Свердловской области.



Смесительный узел для теплого пола VALTEC COMBIМастер водовед

28 августа 2015г.

Обустраивая в своих апартаментах теплые полы, вы непременно столкнетесь с необходимостью выбора качественного, высокоэффективного и производительного насосно-смесительного узла. Для чего это нужно? Именно от выбора данного элемента будет зависеть эффективность работы всей системы теплых полов, а также уровень комфорта, которого вам удастся достичь в процессе проведения столь сложных монтажных процедур. Из всего перечня современных насос но- смесительных узлов, мы бы хотели порекомендовать вам систему под названием VALTEC COMBI, которая характеризуется всеми теми преимуществами, которые необходимы элементам данного типа в системе современных теплых полов.

Итак, насосно-смесительный узел VALTEC COMBI – это узловой элемент водяных теплых полов, предназначающийся для приготовления теплоносителя, уровень температуры которого будет находиться в пределах 20-60 градусов Цельсия, в зависимости от выставленных пользовательских настроек.

Необходимая температура при этом будет достигнута путем подмеса жидкости, которая берется из обратной линии (т 21). Что касается процесса регулирования, то он будет осуществляться при активном использовании клапана двухходового типа(1). Его устанавливают в подающий коллектор. Процесс управления данным клапаном осуществляется с помощью термостатической головки. Ее, в свою очередь, дополнительно оснащают погружным датчиком, который устанавливается на выходе смесительного узла(4а). Погружной датчик будет управлять двухходовым клапаном в том случае, если вы будете использовать отопительный контроллер. В системе VALTEC COMBI также используется балансировочный клапан, который расположен в линии подмеса(7). С его помощью осуществляется корректное определение сбалансированного соотношения теплоносителя, который будет поступать из первичного контура (прямая линия) и вторичного контура (обратная линия).

Что касается других узловых элементов, которые также можно причислить к основным, то здесь, в первую очередь, имеются в виду шаровые краны встроенного типа(11), предназначенные для выключения циркуляционного насоса(3). Также, в системе имеются термометры погружного типа(5), воздухоотводчик(9) автоматический и бай пас, оснащаемый перепускным клапаном для выполнения соответствующих задач(12).

 Преимущество насосно-смесительного узла VALTEC COMBI

Теоретически, систему с подобным функционалом можно собрать из отдельных элементов, как говорится, «на коленке». Но полученный узел будет характеризоваться излишней громоздкостью, с вытекающей из этого необходимостью выделения отдельного места под его размещение.

И место это должно быть скрыто от посторонних глаз, поскольку образованный механизм будет характеризоваться малой привлекательностью с эстетической стороны вопроса.

Что же касается насосно- смесительного узла VALTEC COMBI, то он характеризуется компактностью, в виду чего его можно будет разместить в любом удобном для вас месте. При этом заводская сборка полностью исключает возможность допущения ошибок на этапе монтажа. Если вы будете собирать узел вручную, досадные ошибки, которые могут привести к серьезным проблемам со всей системой теплых полов, практически неизбежны, по причине большого количества соединений.

Плюс ко всему, к преимуществам узла VALTEC COMBI можно отнести его надежность и безопасность. В конце концов, речь идет о достойном, уважаемом производителе, который характеризуется практически полным отсутствием бракованных элементов, в чем вы можете убедиться по отзывам пользователей насосно-смесительных узлов.

Узел для замешивания своими руками. Насосно-смесительный агрегат: принцип работы

Так называемые теплые полы отлично зарекомендовали себя как система отопления частных домов. Часто можно найти жилища, в которых таким способом отапливается лишь несколько комнат. Но все большую популярность набирает тенденция утеплять весь дом теплыми полами. Также можно встретить комбинированные варианты отопления - теплые полы и обычные радиаторы.

Система отопления, обеспечивающая теплые полы, обычно имеет температуру около восьмидесяти градусов по Цельсию.Для теплых полов такая температура недопустима, так как может привести к порче напольного покрытия и предметов интерьера, и людям в таком помещении будет неуютно. Для таких систем выбирается температура не более 40 градусов. Поэтому они также предоставляют смесительный узел Valtec. Ниже мы рассмотрим все подробности о нем.

Нужно ли мне устанавливать такой узел?

Посмотрим, как устроена средняя система отопления. Итак, он состоит из следующих элементов:

  • Отопительный котел.
  • Теплоноситель.
  • Высокотемпературный контур.
  • Необходимое количество контуров для теплых полов.

Как было сказано выше, котел нагревает охлаждающую жидкость до 80-90 ° C, а температура самого пола не должна превышать тридцатиградусного значения. Учитывая высоту стяжки и то, что пол покрыт напольным покрытием, получается, что температура циркулирующего по трубам теплоносителя может доходить до 55 градусов.

Соответственно, этого можно добиться подключением контура теплого пола к внешнему контуру через насосно-смесительный агрегат (в том числе Valtec).Следует добавить, что они недопустимы в системе теплых полов, когда установка не слишком нагревает жидкость, а также если система отопления построена без использования контуров с высокой температурой.

Как работает насос-смеситель для теплых полов

Разберем принцип действия этого элемента, предназначенного для систем теплых полов. Опустим процесс нагрева теплоносителя котлом и перейдем непосредственно к интересующему нас этапу.Подогреваемая жидкость отбирается в коллектор теплых полов и благодаря наличию специального предохранительного клапана останавливается при слишком высокой температуре. Формируется давление, которое приводит к открытию заслонки, которая позволяет охлажденной жидкости вытекать из обратного контура (имеется в виду охлажденная жидкость, прошедшая через весь контур). Клапан закрывается в тот момент, когда температура воды в резервуаре становится благоприятной для системы.

Рассмотрим подробнее коллектор, обеспечивающий оптимальную температуру в теплых полах и поддерживающий необходимое давление для циркуляции теплоносителя.Его основные части:

  • Предохранительный клапан, о котором говорилось выше. Он предназначен для перемешивания в том случае, если вода в коллекторе недопустимо горячая.
  • Циркуляционный насос, поддерживающий напор воды, создающий условия для равномерного прогрева пола.

Также коллектор может иметь другие вспомогательные компоненты, такие как байпас (устройство, предназначенное для защиты от перегрузок), различные клапаны и отводы воздуха.

Абсолютно точно, что смесительный узел установлен по контуру теплого пола, но не с местом установки все так однозначно.Он может располагаться в котельной или непосредственно в отапливаемом помещении. Смесительные узлы отличаются используемыми в них клапанами. Наиболее распространены двухходовые и трехходовые.

Клапан двухходовой

Такие клапаны называются питателями. В конструкцию этого элемента входит датчик жидкости, который проверяет подаваемый теплоноситель. При необходимости прекращает подачу горячего носителя из агрегата.

В результате вода непрерывно подается в смесь из обратного контура. Когда эта жидкость достаточно охладится, с помощью клапана добавляется порция горячего хладагента. Исходя из такой информации, можно предположить, что система с такими клапанами никогда не перегреется, а теплый пол прослужит долго. Несомненным плюсом является также плавная регулировка, так как клапан имеет небольшую пропускную способность.

Многие специалисты выбирают двухходовые клапаны при установке смесительного узла. Однако следует отметить, что для их применения необходимо выполнение одного условия - площадь отапливаемого помещения не должна превышать 200 квадратных метров. м.

Трехходовой клапан

Этот тип элемента отличается тем, что в одном и другом. Одно и то же время является и байпасным клапаном, и байпасом. Внутри трехходовых клапанов происходит смешивание горячего хладагента и жидкости из возвратного контура. Также между подачей и возвратом находится заслонка. Его положение соответственно регулирует подачу теплоносителя.

Этот вид подключения универсален, применим для больших систем (схема смесительного узла с большим количеством контуров). Однако не без недостатков. Бывают случаи, когда термостат дает сигнал на полное открытие клапана, и соответственно в коллектор подается вода с температурой до 90 градусов. Как было отмечено выше, такая температура вкупе с резкими скачками может привести к поломке, а именно к тому, что трубы лопнут.

Еще один недостаток - большая пропускная способность. Это может привести к резкому изменению температуры даже при небольшом смещении клапана.

Датчики наружной температуры

Такие устройства необходимы в системе для автоматической регулировки теплоносителя в зависимости от погодных условий.Например, когда на улице холодно, отправляется сигнал о повышении температуры теплоносителя, а в случае потепления датчик сообщает системе, что температуру пола можно снизить.

Конструкция клапана предусматривает поворот на 90 градусов. Специальный контроллер делит эти 90 градусов на 20 секций и следит за погодными условиями за окном. Если температура носителя не соответствует погодным условиям, клапан поворачивается на необходимое количество делений. Естественно, эти манипуляции можно проделать самостоятельно, но это очень неудобно.

Схема смесительного узла

Рассмотрим наиболее популярные схемы узловых узлов. Следует сказать, что для каждого из коллекторов необходимы термостаты, датчики расхода и клапаны.

Насосно-смесительный агрегат Valtek рассчитан на одноконтурную работу. Средняя площадь дома 20 квадратных метров. м.

Условные обозначения на схеме

  1. Смесительный клапан.
  2. Ниппель от 1 до 3 четвертей.
  3. Циркуляционный насос.
  4. Ниппель 1-1 / 2 дюйма.
  5. Шаровой кран ½ дюйма (без выхода).
  6. Разъем 16-1 / 2 дюйма.
  7. Футорка на 3/4 дюйма-1/2 дюйма.
  8. Полудюймовый ствол.
  9. Тройник полдюйма.
  10. Шаровой кран 1/2 дюйма (выход / выход).

Смесительный узел Valtek с одним контуром и автоматической регулировкой

Обозначение:

1. Смесительный клапан.

2, 16. Futura 1-1 / 2 дюйма.

3, 8. Метчик ½ дюйма.

4,7,11,21. Разъем 16-1 / 2 дюйма (вилка).

5,6,12,22. Металлопластиковая труба.

9. Ниппель 1-1 / 2 дюйма.

10. Тройник ½ дюйма.

13. Термоголовка с выносным датчиком.

14. Ниппель 1 дюйм.

15. Гайки гайки насоса 1 дюйм.

17. Колено ½ дюйма.

18. Насос циркулирующий.

19. Удлинитель ½ ", 100 мм.

20. Датчик термоголовки.

Смесительный агрегат« Валтек »с автонастройкой, обеспечивающий от двух до четырех контуров теплых полов.Площадь обогрева - от двадцати до шестидесяти кв. м.

Спецификация

1. Выносной датчик на термоголовке.

2. Смесительный клапан.

3. Отвод 3/4 дюйма.

4. Фьючерс на 1-3 / 4.

5. Тройник 1 дюйм.

6. Ниппель 1 дюйм.

7. Насос циркулирующий.

8. Отвод клапана на коллекторе 1-1 / 2 дюйма.

9. Заглушка снаружи. резьба 1 дюйм.

10. Коллектор в комплекте с кранами 1-1 / 2 дюйма.

11. Соединитель для соединения трубы и коллектора 16-1 / 2 дюйма.

12. Труба металлопластиковая.

13. Гайки гайки насоса.

14. Датчик термоголовки.

Рассмотрим некоторые элементы, которыми можно дополнить схему:

  • Балансировочный клапан вторичного контура, Позволяет регулировать подачу горячей и холодной воды из обратного контура. Клапан вращается с помощью шестигранника. Чтобы надежно зафиксировать и предотвратить смещение, он устанавливается с помощью прижимного винта.Следует отметить, что в большинстве случаев на нем есть шкала для измерения расхода.
  • Запорный вентиль контура радиатора, выполняющий балансировочные функции. Это необходимо для соединения узла узла с другими частями системы отопления. Для его поворота также понадобится шестиугольник.
  • Перепускной клапан. Своеобразный предохранитель, защищающий циркуляционный насос при отсутствии через него воды. Его срабатывание происходит после снижения давления в системе до определенного значения.

Рассмотрим в качестве схемы подключения смесительных агрегатов

Следует отметить, что схемы различаются принципиально системами отопления, бывают однотрубными и двухтрубными. Предположим, имеется однотрубная система, и в этом случае байпасное устройство должно быть постоянно открыто. Необходимо следить за тем, чтобы некоторое количество горячего теплоносителя могло приблизиться к радиаторам. При наличии двухтрубной системы байпасное устройство будет постоянно закрыто, так как в его работе нет необходимости.

Небольшое примечание: коллекторную группу необязательно располагать до контура с радиаторами. Ведь если учесть, что отапливаемый дом небольших габаритов, температура теплоносителя не успеет упасть при движении по трубам. Следовательно, коллекторный узел также может быть установлен в направлении, противоположном радиаторной цепи.

Готовый узел стоимость

Естественно, можно не мучиться, собирая узел смешивания своими руками, и приобретать готовое изделие. Ведь такая задача потребует внимательной проработки различных схем работы. Готовые узлы можно легко найти в строительных магазинах, например, смеситель Combimix от Valtec. Однако надо быть готовым к тому, что ценник вряд ли порадует покупателя. Хотя такая цена оправдана: покупка готового узла поможет избавить потребителя от ошибок в расчетах, сборке и установке.

Скажем несколько слов о самом популярном в России производителе смесительных агрегатов - итальянской компании Valtec.Комплект, состоящий из смесительного узла и насоса, обойдется примерно в пятнадцать тысяч рублей. Примерно столько же будет стоить американский аналог от производителя Watts Isotherm. Те, кто не боится трудностей и у кого есть свободное время, могут попробовать собрать узел смешивания своими руками из разных деталей.

Заключение

После завершения всего комплекса монтажных работ необходимо привязать узел добавки к контурам. Отличными помощниками в этом случае станут специальные фитинги и переходники. И очень важно провести балансировку системы перед первым запуском.

Итак, мы выяснили, как производится установка смесительного узла и что представляет собой этот элемент. Отметим, что есть такие элементы порядка 13-16 тысяч рублей.

Насос и защитный узел для жидкостей VALTEC COMBIMIX, VALTEC COMBI, Oventrop. Ordning pumpe miksing enhet для gulvvarme

Я оставляю в силе этот современный рынок со специальными моделями насосов и защитных устройств для вентиляции VALTEC и Oventrop.Designene er universelle i bruk. "Valtek" разработан для максимальной температуры до 60 градусов по Цельсию, "Oventrop" до - 90. Når du velger et produkt, bør du være oppmerksom på nivået av tillatt trykk. I det første tilfellet er det 10 bar, i andre - 6.

Kort sammenligning

Oventrop er praktisk i badekar eller bad, detbrukes til rask oppvarming av rom. Производитель anbefaler å legge rør under et stort lag av Betong. VALTEC eliminerer tilstedeværelsen av en pumpe i konfigurasjonen. Oventrop er klar til å tilby varmt vannvegger og andre interessante løsninger som brukes i forbindelse med gulvvarme для того, чтобы предложить оптимальный способ работы.

Pumpe и blandeknopper for en varmeisolert gulv av VALTECGledelig med et stort antall tilbehør, ekstra automatisering, som er veldig praktisk å skape et system med «умный дом». Для детальной информации о корте egenskapene til enhetene nedenfor.

VALTEC COMBIMIX: Nøkkelegenskaper

COMBI - набор энхет, утстырт медтермостатодет мед и отдельный неденкбар термического датчика.Создавайте дополнительные устройства для вентиляции и кондиционирования воздуха, а также для автоматической вентиляции и вентиляции.

Насос и насос-агрегат для гульвварма VALTEC с предварительным значением параметра:

- Секция для жидкости - 1 размер (25, 4 мм).

- Antall rør - 12.

- Rørseksjon - ¾ tommer, tråd - ekstern, tilkobling i henhold til "euroconus" -standarden.

- Система измерения температуры и температуры ванн до 90 ° C, давление до 10 бар.

- Удлинитель на насосе 18 см.

- Грензер для температуринстиллингера - 20-60 ° С.

- Gjennomstrømningskoeffisient - 2,75 м3 / т.

Operasjonelle egenskaper

Pumpe og blandeknuter for varmeisolert gulvpleide å lage et sirkulasjonssystem av rør med lavtemperaturvann. Обеспечение комфорта и удобства в вашем случае, если вы хотите, чтобы он находился на вашем пути и возвращался обратно, чтобы получить удовольствие.

Driften av blandingsenhetene utføres igulvvarmesystem, vegger, åpne områder, drivhus og drivhusjord.Konstruksjonene brukes sammen med samlerne, forutsatt at midtpunktet до 20 см наблюдателя. Pumpeaggregatet for et oppvarmet gulv har små sizesjoner, noe som er veldig praktisk når det Plasseres i små områder.

Hvilke oppgaver løser COMBI-systemet?

Knuten lar deg øketensitetenpassasje av vske i gulvets løkker og redusere temperaturen til setnivået. Dette forenkles ved å blande det med kaldt vann som kommer fra løkkene i det «varme gulv» -systemet. Комбинированный конструктор для вармеласта мощностью 20 кВт.

Samlerskapet har koblet to nodendistributør for tilkobling av varmekretser (til høyre for COMBI-noden). Balanseringsventiler med flytmåler для координированного дрейфа в спаленых пластинах на tilførselsgrenrøret. I fravær av balanse mellom løkkene, vil væsken Passere gjennom en kort bane, uten å ignorere lange svinger.

Det oppvarmede væsken kommer innpumpe og blandeaggregat for gulvvarme VALTEC gjennom thermmostatventilen. Ved å installere et temperatursensorhodet kan du automatisk justere ventilen (åpne / lukke).Vedlikehold av et forhåndsbestemt varmevæske tilsvarer det etablerte nivået для противодействия "варме гульвет" (20–60 ° C).

Вентилятор с пластиной для возврата сервопривода, с возможностью регулировки температуры и температуры воздуха. Regulering utføres manuelt gjennom dekslene som følger med i pakken.

Blokker oppdrag

Pumpe og blandingsknute для systemvarmeGulvene er beregnet til å blande vann fra radiatorsystemet med kald væske som kommer fra konturene til "varm gulv" -systemet. Den beveger seg med en sirkulasjonspumpe. Fra noden trer væsken inn i tilførselsgrenrøret og går langs konturene til gulvsystemet. Samtidig reduseres væskens temperatur, oppvarmer bygningen og går tilbake til oppsamleren. Fra return går kald væske gjennom knutepunktet, syklusen gjentas.

Temperaturkontroll

Для минимальной температуры при добавлении кнутепункта и пластикового австенгнингсвентиля с термическим выходом. Ordningen for pumpe- og blandingsenheten for gulvvarme indikerer tilstedeværelsen av en ekstern termosensor Plassert foran forsyningsgrenrøret.Изменение настроек системы и параметров, выполняемых на скалах до терминов. Når parameter øker, lukkes ventilen automatisk, og strømmen strømmen av varmt kjølevæske inn i enheten. Når vannet avkjøler, tillater Ventilen tilgang til det varme kjølevæske. Dette gir en konstant temperatur ved utgangen av enheten.

Для простого дизайна для холдет мелломДет эр, чтобы мануэль балансировщик, форсинт с оппварметом и калд væske som kommer inn i pumpens innløp. Pumpeblandingsenhet для gulvvarme, selvinstallert, har en første vent på returgrenrøret.Den lar deg justere volumet av kjølemiddel som strømmer til blanderenheten. Он должен быть провентилирован и установщик на агрегат, для того, чтобы выполнить возврат радиоканалов. Det bidrar til å justere volumet av det oppvarmede væsken som kommer inn i noden.

Når riktig set termostatventil modustar en mellomposisjon og påvirker økningen eller reduksjonen i tilførselen av varmt vann til knuten. Innstillingen bidrar til den sammenkoblede driften av varmekretsen med andre romsystemer.Я предлагаю сбалансированные насосы и смягчающие средства для питья VALTEC COMBIMIX pumper mer væske gjennom seg selv enn det som kreves ved beregning, or tar den fra andre systemer.

Термостат Trenger

Для автоматического управления температуройModuser er romreléer koblet til samler servos. Mens du opprettholder et komfortabelt mikroklima i rommet, blir det ikke utført varme, ventilen er lukket ved manifest. Если температура понизится под innstilt verdi, gir termisk relé strøm til servo, røret åpnes.Når sløyfene er lukket, aktiveres nodeavlastningsventilen, væsken sirkulerer i en mindre sirkel på bekostning av en bypass, or forhindrer overbelastning av pumpen.

Принтер для COMBI.S

Для работы с сенсорными датчиками VT.K200.M Designet pumpe и blande enhet для жидкостей VALTEC COMBI.S. Я стараюсь термоходить, пока не появится новый аналоговый сервоусилитель, кто-то из них управляет контролем над временным планом. Для экстерьера temperaturforhold er det tilsvarende oppvarmingsmedium tilveiebrakt.Dette påvirker den sjeldne bruken av romtermostater når du åpner et vindu eller en dør. Ved oppvarming av gulvet kan du opprettholde et nøyaktig designnivå, og eliminere svingninger rundt de justerte verdiene fra maximum (med stasjonen åpen) до минимума. Mikroblimatets komfort har et høyere nivå.

På COMBI noder.S Temperaturregimet av jølevæsken bestemmes av control i henhold til en brukerdefinert tidsplan org sensordata for måling av oppvarmningsnivået til vsken og luften. Lignende enheter inkluderer pumpeaggregat для gulvvarme Oventrop.

Sirkulasjonspumpe gjør det mulig øke hastighetenpassasje av væske på returnlinjen. En del av den kommer fra fôrsløyfen. В отеле omvendt passasje er strømmen av den avkjølte væsken delt inn i 2 deler, nærmer seg pumpesystemet og hovedaggregatet. Forholdet mellom strømmen rettet mot pumpen og strømmen reguleres gjennom ventilene. Hvis strømningshastigheten til returnrøret ikke stemmer overens med de etablerte parameter (разветвленный вентиль), blir bypassventilen aktivert, noe som er nødvendig for konstant strømningshastighet avvsken som sirkulerer.Экстерн контроль над узлами дрейфа на vr-avhengige termiske brytere.

Oventrop Blokker

Системный дизайн для создания теплового насоса и романтического фильтра. Hovedoppgaven til enheten er å blande væsken fra repllinjen.

Классификация узлов:

- Обход и группа компаний ("Multiflex" FZB, VTsE и VZB).

- Серия Roterende ("Мультиблок" ТФ и ФЗБ).

- Vinkelversjonen av enheten («Мультиблок» Т, «Мультифлекс» F VCE и F ZBU).

- Тип enheter som går gjennom («Мультиблок» Т).

- Tilkoblingsgruppe («Мультифлекс» F CEE, VCE E og F ZBU).

- Pumpe- og blandingsserier («Reguhlur»).

Egenskaper av noder

Byggeparametere:

- ваннфорсайнинг - 3,5 м3 / т;

- Стрём - 90 Вт;

- temperatur i strømningskretsen - 50-95 градусов по Цельсию;

- arbeidstrykkgrense - 6 бар;

- Innstilling av temperaturmodus - от 20 до 50 градусов по Цельсию;

- напряжение - 230 В / 50 Гц.

Blokkene brukes и gulvvarmesystemetog и отдельные pumpestasjoner Oventrop. Я изготовил коврик для ванн и металлических изделий для дома (для моделей Regufloor H), а также для комбинированных радиаторов и панелей.

Для децентрализованной нормализацииRegufloor H brukes i tilførselskretsen. Driften gir automatisk drift i bygninger påpptil 200 m2, and varmekonsum på 75 W / m2.

Design funksjoner

Pakken inneholder hovedelementene:

- Treveisventiler utstyrt med en forbindelsestråd M 30x1.5 мм и твердый размер на 2 см.

- Терморегулятор с верхним сенсором и вармеледеным основанием.

- Energibesparende sirkulasjonspumpe med innebygd elektrisk strømstyring.

- Термостат с максимальным сопротивлением для оптимального и оптимального микроклима.

Для установки на заводе самлергруппы Oventrop serien Regufloor HW. Enheten leveres i ferdig форма для раскачивания тилкоблинга. От 2 до 12 коблеров и брюк на 2-4 человека.

Med Regufloor HX-serien kan du dele systemergulvvarme og radiatorrør gjennom en varmeveksler. Kontrollventilen er Plassert ved innløpet til primærkretsen. Temperaturparametere er innstilt ved bruk av nedsenningssensorer i sekundærkretsen.

Все насосы для смягчения и положительных результатов - начните тестирование и тестирование грубой силы, чтобы ускорить установку и облегчить дрейф.

Szivattyú-keverő egységek padlófűtéshez VALTEC COMBIMIX, VALTEC COMBI, Oventrop.A padlófűtésre szolgáló szivattyú-keverő egység sémája

A mai piacon különös figyelmet kell szentelni a VALTEC és az Oventrop meleg padlójának szivattyú- és keverőegységeinek. Форматирование minták univerzálisan használhatók. A "Valtek" -et úgy tervezték, hogy a hőmérsékletet 60 ° C-ra, az "Oventrop" -ra -90-re állítsa. A termék kiválasztásánál figyelembe kell venni a megengedett nyomás mértékét. Az első esetben 10 bar, a második - 6.

Rövid összehasonlítás

Az Oventrop kényelmes fürdőben vagy fürdőben, gyorsan felmelegíti a helyiségeket.A gyártók javasolják, hogy a fektetőcsöveket nagy beton réteg alatt készítsék. VALTEC kiküszöböli a szivattyú jelenlétét a csomagolásban. Аз Oventrop kész arra, hogy vizes meleg falakat és más érdekes megoldásokat kínáljon a meleg padlókkal együtt, lehetővé téve az épület optimális rendjét.

A VALTEC meleg padló keverő- és keverőegységei nagyszámú szerelvénnyel, további automatizálással vannak elégedettek, ami nagyon alkalmas az "Intelligens haz" rendszer kialakítására. Аз alábbiakban részletesebben bemutatjuk аз eszközök rövid jellemzőit.

VALTEC COMBIMIX: Fő jellemzők

COMBI - kollektor egység, termosztatikus fejel ellátva, külön búvár hőérzékelővel. Tervezés folyadékmérővel és kézi szelepekkel van felszerelve a folyadékfűtés, az automatikus levegőkifolyások is a vízelvezetés beállításához.

A VALTEC meleg padló keverő- és keverőegységeit a következ paraméterek jellemzik:

- A kollektorok keresztmetszete - 1 hüvelyk (25, 4 мм).

- Большая площадь - 12.

- A csövek keresztmetszete ¾ in., A menet külső, a csatlakozás az Eurocone szabvány szerint történik.

- A víz hőmérséklete a rendszerben - 90 ° C-ig, nyomás - akár 10 бар.

- Szivattyúrendszer hossza 18 см.

- Hmérséklet beállítási határértékek - 20-60 ° C

- Átlépési együttható - 2,75 м3 / ор.

Működési jellemzők

A meleg padlóhoz tartozó szivattyú és keverőegységek a folyadék alacsony hőmérsékletű csöves keringési rendszerének létrelakzázásás. Kényelmes mikroklíma beállítása folyadék áramlásának - это visszahúzódás szabályozásának, kontúrok viszonyának a szabályozásával történik.

A keverőegységek működtetése a padlóburkolatok, falak, nyílt területek, üvegházak és üvegházak fűtésére szolgál. A szerkezetek a kollektorokkal együtt kerülnek alkalmazásra, miközben a centrum-középpont távolsága 20 см, a meleg padlóra szánt szivattyú-keverőegység kicsi méretézénénöelete kicsi méretézénelete kisi méretézénelete kisi méretézéneéséis téréténénéséséis terés.

Milyen feladatokat old meg az COMBI rendszer?

A készülék lehetővé teszi a folyadékjárat intenzitását a padló hurokjában, és csökkenti a hőmérsékleti rendszert a megállapított szintre. Ezt megkönnyíti a meleg padló rendszer hurokjából származó hűtött vízzel történő keverés. Az COMBI rendszert 20 kW-ig terjedő hőterheléshez tervezték.

A gyűjtőszekrénynek van egy elosztója a fűtőkörök csatlakoztatására szolgáló csomóponthoz (COMBI csomóponttól jobbra). Az elosztócsövön аз úszómérvel ellátott kiegyenlítő szelepeket a fordulatok összehangolt működésére helyezzük. Ha a hurok között nincs egyensúly, akkor a folyadék rövid út mentén halad, figyelmen kívül hagyva a hosszú fordulatokat.

Fűtött folyadék a termosztátszelepen keresztül и VALTEC meleg padlóba kerül a szivattyú-keverőegységbe. A hőmérséklet-érzékelőfej felszerelése lehetővé teszi az automatikus szelepbeállítást (nyitó / záró). Folyadék meghatározott fûtésének megõrzése megfelel a «meleg padló» (20-60 °) rendszer fûtési szintjének.

A kollektor visszavezetésénénél szervo hajtások csatlakoztatására szolgáló szabályozószelepek találhatók, amelyek lehetővé teszik a helyiség hőmérsérsésélykleténee. Прекрасный мануалисан вегеззюк, цомаголасбан лево купаккал.

Blokk hozzárendelése

A meleg padlók rendszerének szivattyú-keverőegysége a hűtőrendszer vízének a "meleg padló" rendszer körzetéből származó hideg folyózélásskzeal. Keringtet szivattyúval mozgatható. Аз egységről a folyadék behatol аз elosztóba, является padlórendszer körvonalai mentén halad át. Ugyanakkor a folyadék hőmérséklete csökken, felmelegíti az épületet, és visszatér a kollektorhoz. Visszatérő hideg folyadék áthalad a csomóponton, a ciklus ismétlődik.

Hmérséklet-szabályozás

A hőmérséklet-szabályozás szabályozásához egy termikus fejel ellátott szabályozó szelepet helyeznek a késnetizülék bek. A meleg padlón lévő szivattyú-keverő egység jelzi a távoli hőmérséklet-érzékelő jelenlétét, amely az elosztócső elé kerül.Rendszer folyadékfűtés manuálisan van beállítva a termikus fejléc skálán. Paraméterek növelésekor a szelep automatikusan lezáródik a forró hűtőfolyadék szerelvénybe. Amikor a víz lehűl, szelep hozzáférést nyit a forró hőhordozóhoz. Ez lehetővé teszi, hogy állandó hőmérsékletet biztosítson a készülék kimenetén.

A szivattyú belépő fűtött és hideg folyadék közötti tervezési kapcsolat beállításához két kézi kiegyenlít szelep van. A meleg padlóval ellátott szivattyú-keverőegység, saját kezével, van egy els szelepe a visszatérő elosztón. Lehetővé teszi a keverőegységen átfolyó hűtőközeg térfogatának beállítását. Második szelep a készülék kimenetén helyezkedik el, a csatlakozócső előtt a radiátorok hátsó körvonalához. Segítségével beállíthatja аз egységbe kerülő fűtött folyadék mennyiségét.

Ha az üzemmód helyesen van beállítva, akkor a termosztát szelep a középső pozíciót veszi figyelembe, is hatással van a melegvíz adagolásának növelésérekentsösölep. Beállítás megkönnyíti a fűtési kör összekapcsolását a többi helyiségrendszerrel.Ha a meleg padlón lév szivattyú- és keverőegység nem áll ki, VALTEC COMBIMIX szivattyúk önmagában még folyékonyabbá teszik a szivattyúkat, mint a számíszelánds.

Termosztátra van szükség

Az automatikus hőmérsékletszabályozáshoz a helyiség relék a kollektoros szervo hajtásokhoz vannak csatlakoztatva. Miközben a helyiségben kényelmes mikroklímát tartanak, a fűtést nem végezzük, a szelepet az elosztócsőre zárjuk. Ha a hőmérséklet alacsonyabb, mint a beállított hőmérséklet, akkor a termosztát táplálja a szervo meghajtót, és megnyílik a cső. Amikor a csuklópántok zárva vannak, az egység bypass szelep aktiválódik, a folyadék egy kisebb körkörös áthidaláson keresztül áramlik ki, является мегакадаллыозза tútlódik.

Működési elv COMBI.S

A VT.K200.M időjárási érzékelővel együttműködve a VALTEC COMBI.S melegpadlójú szivattyú-keverőegységet fejlesztették. A szelepszelep folyadék termikus fejének helyett egy analóg szervó hajtást szerelnek fel, amely a vezérlőről a menetrend szerint működik. Külső hőmérséklettől függően a hűtőfolyadék megfelelő fűtésére szolgál.Ez hatással van a szobatermosztát ritka aktiválására ablak vagy ajtók kinyitásakor. A padlóftés lehetővé teszi a pontos számított szint fenntartását, kivéve a beállított értékek körüli ingadozásokat a maximális értéktől (nyitott működtetvel). Mikroklíma kényelme magasabb.

A COMBI.S csomópontokon a hűtőközeg hőmérsékleti módját a szabályozó határozza meg a felhasználó által Definiált Grafikon является szenzoradatok alapján feskésésékéséké.Египет hasonló eszköz tartalmaz egy szivattyú és keverő egységet аз Oventrop padlófűtés számára.

A keringtető szivattyú lehetővé teszi a folyadék áteresztését a visszatérés során. Része a takarmányhurokból származik. A visszatérő folyosón a hűtött folyadék áramlása két részre oszlik, közelítve a szivattyúrendszerhez és a főegységhez. Szivattyú - это szivattyú áramának arányát szelepeken keresztül kell beállítani. Ha a visszatérő térfogatáram nem felel meg a beállított paramétereknek (a kollektorszelepek zárt állapotban vannak), szivattyún átfolyó folyadék folyamatos áramládikásázehoz.Аз egység működésének külső ellenőrzését időjárás-kompenzált termosztátok végzik.

Oventrop blokkok

Rendszert alacsony hőmérsékletű áramkörök elhelyezésére tervezték a helyiség kényszerkeresztésére. A készülék fő feladata, hogy folyadékot adjon a visszatérő áramlásból.

Csomópontok osztályozása:

- Túlcsordulás és zárócsoport ("Мультиплекс" FZB, VCE és VZB).

- Forgótányér sorozat ("Мультиблок" TF és FZB).

- A készülékek sarokformátuma («Мультиблок» Т, «Мультифлекс» F VCE и F ZBU).

- Átmenő típusú eszközök ("Многоблочный" T).

- Csatlakozó csoport ("Multiflex" FZ CE, VCE és F ZBU).

- Pumpa-keverő sorozat (Регулфлауэр).

A csomó jellemzői

Építési paraméterek:

- vízellátás - 3,5 м3 / ч;

- Teljesítmény - 90 Вт;

- táplálási áramkör hőmérséklete 50-95 Celsius fok;

- üzemi nyomáshatár - 6 бар;

- hőmérsékleti üzemmódok beállítása - 20-50 градусов Цельсия;

- feszültség - 230 В / 50 Гц.

Az egységek a padlófűtési rendszerben és az Oventrop külön szivattyúállomásokon használatosak. Az első esetben egy padlófűtésű fémfésűhöz (például a Regufloor H modellhez) van csatlakoztatva, amely lehetővé teszi a radiátor is a panelmelegítés kombinálását.

Az áramkör hőmérsékletszabályozának dectralizált normalizálására Regufloor H készüléket használják, működését 200 m2-ig terjedő épületek-autosédékus m2 / 75 m2.

Tervezési jellemzők

A csomag tartalmazza az alapvető elemeket:

- Háromutas szelep, összekötő csavarral M 30х1,5 мм keresztmetszet 2 см.

- Termosztát felsővezetékkel és hővezető talppal.

- Energiatakarékos keringető szivattyú beépített elektromos szabályozóval.

- Maximális korlátozással rendelkez termosztát az optimális mikroklíma fenntartása érdekében.

Időjárás-kompenzált vezérlés létrehozásához a Regufloor HW sorozat Oventrop sorozatát használják.A készülék gyorsan csatlakoztatható. Ez lehetővé teszi, hogy 2-től 12-ig terjedő áramköröket csatlakoztasson, és 2-4 csöves rendszerek csatlakoztatásakor használják.

Regufloor HX sorozat lehetővé teszi a padlófűtések és radiátorcsövek elválasztását egy hőcserélőn keresztül. Vezérlő szelep аз elsődleges áramkör bemeneténél található. Hmérséklet paramétereket a másodlagos áramkörben lévő merülő érzékelők segítségével állítják be

Mindegyik szivattyú keverőblokk pozitív visszajelzést kapott a fogyasztóktól - mindkét vállalat tesztelt is megfelel a gyors telepítés és megbízható működövekm alapvet.

Mistura unidades de aquecimento

Após a ocorrência de frio aumenta importantativamente pagamento por calor. Com o constante crescimento das tarifas esta taxa torna-se nem todos podem pagar. Fachada isolamento da casa nem semper têm um rendimento total. Para o controle corretas e Precisas da temperatura do líquido de arrefecimento desenvolveu um dispositivo especial que tinha trabalhado bem nesta área.

De bombeamento e da unidade de mistura não só aumenta a eficiência de todo o sistema de aquecimento, mas também permite manter de forma Precisa uma temperatura transportador de calor predterminado.

bombagem mercado e equipamento de mistura e unidades auxiliares �ali saturada suficiente. Как empresas mais bem createdelecida fabricação de components Valtec, Tim e Rehau. Independentemente das características do modelo, o fabricante e outras funções do dispositivo são preparados do líquido de arrefecimento, de reciclagem no circuito de aquecimento a um valor preterminado pelo utilizador. Basicamente, os valores são Definidos a partir de 20 a 60 graus, dependendo das condições ambientais.

bomba de mistura de multi-anel unidade

Por fim incondicional também Incluem:

  • Поддержка температуры без схемы, которая должна быть определена с точностью;
  • непрерывный оборот жидкости для циркуляции первичного и вторичного воздуха;
  • состоит из циркуляционных входов цепей и систем водоснабжения;
  • rastreamento de fluxo de Refrigerante secundário.

de bombeamento de construção e unidades de mistura são o circuito de tubagem, amarrados e combinando os circuitos primário e secundário.Como resultado da mistura dos dois fluxos de fluido de arrefecimento e podem manter o valor de temperatura Definido.

Na maioria das vezes, as unidades de mistura de bomba são usados ​​para sistemas de aquecimento ajustado piso trabalho aquecer as estufas e outras instalações com aquecimento de água.

O uso efetivo do dispositivo nos locais com altas exigências de Precisão do ponto de ajuste de temperatura e um mudanças críticas de temperatura.

Локализуйте простую унифицированную версию с расширением espaço confinado, já que tem um tamanho pequeno.Para este fim, muitas vezes equipados com especial - armário colector, escondendo fura conexões de válvula e outros dispositivos.

Para Organar um piso de aquecimento casas de banho, Quartos e outras instalações da casa, unidade da bomba é combinada com uma unidade adicional - um colecionador. alocador de blocos Manifold executea fluxos contorno radiante como gidrostrelka.

Marca misturar unidades de empresas de manufatura tornar compatível apenas com seus reservatórios, que fornecem todos os elementos needários de um conector.Например, или сборщик Rehau HKV-D и Rehau HKV с проблемами, связанными с бомбой PMG unidade 25, которая была создана партией сообщений Rehau, и задействована Тимом Валтеком в том, что касается seus análogos.

Para um funcionamento normal da unidade de mistura não Requer o uso de eletrônica de controle, ea needidade para eletrificar uma bomba de circaçao. Este projeto faz o dispositivo praticamente independente de interrupções no fornecimento de eletricidade e reduz a probabilidade de uma parada de Emergência.

Для упрощения и организации работы с радиостанцией, которая используется в отдельном устройстве. Este dispositivo é um combinador linear todas as torneiras de aquecimento, includingindo o fornecimento e retorno. Trabalhando em конъюнто com unidade de Mistura Assegura uma temperatura confortável no Quarto. A utilização do fluido de arrefecimento a partir do circuito primário pode não directamente devido à temperatura muito elevada, Requerendo uma acção correctiva.

de bombagem único anel ea unidade de mistura

Важное дополнение, которое содержит cada marca tem suas próprias características no bloco nodal organação, mas todo o конъюнто, não importa rebalndo ou las de l'One, faze, não importa rebalndo ou tramo, faze de arrefecimento dada em todas as tomadas de energia.

O nó colector - é providenciado dois tubo orientação горизонтальный Paralelo de ligação для a alimentação e o retorno do líquido de arrefecimento. Подробная информация и подробные сведения об элементах, находящихся на стадии разработки, по адресу:

  • ligas fracamente susceptíveis a processos de corrosão;
  • de níquel;
  • бронза;
  • особенный пластик.

Para monitorizar a temperatura do meio e o nível da conduta de производной de alimentação podevelopir da válvula termostática, e o reverse - uma conduta de sensor de toque.

válvulas de entrada pode fornecer meio de fluxo ajustável manualmente. Girar uma maçaneta, o operador pode bloquear o fornecimento de calor para o ramo em modo manual. Визуализация управления потоком для эффективного управления системой гидробалансировки позволяет управлять потоком датчиков.

Formas de realização mais baratas blocos múltiplas não tem sensores adicionais e possibleilidades de ajuste Individualizado.

Os режимы температуры и давления é monitorizado por meio do installelecimento de um termómetro e de um medidor de pressão. Ar descida acumulado no sistema de proporcionar uma válvula em separado.

Componentes adicionais, sensores e opções estão disponíveis a pedido или critério do fabricante. Marca prática Rehau - для полного монтажа. Нет примеров бомбардировки и тумана единого блока PMG-25, включая питание, включенное:

  • , ошибочное положение и положение переходных отверстий, приводов CA de 230V, модель kvs = 8,0 м3 / ч год, D год = год. 25;
  • termômetros sobre o fornecimento e retorno de Refrigerante;
  • bomba energoschadyaschy de 45W с возможностью регулирования давления на 6 m.

partes recolhidos e montados com a utilização de vedações já passaram o teste de pressão hidrostática.

2,1

Характеристики дуо-мистура coletor

Um par de bombagem e de mistura e unidade colector opera como segue. Бомба циркуляции empurra o bloco Refrigerante todas as torneiras de coletor. Com a queda da temperatura inferior triperador indicadores de temperatura Concunto Limite (por vezes duas), формируя abertura da válvula, gradient, infusão de fluido de arrefecimento quente faz para a linha. Избыток объема resultante do líquido de arrefecimento flui a partir da linha de retorno no sistema de circuito obscheteplovoy primário. Эти схемы потока являются автоматическим управлением или операционным руководством.

Estrutura da unidade de mistura combinado

Todas as falhas do sistema ou maus funcionamentos, tais como hipertensão, cortado válvulas de segurança ou de bypass. Também outras medidas de segurança não pode ser excluído que se aplicam para a plena recuperação de equilíbrio hidráulico do sistema para salvar a manutenção da bomba e a eficiência global.

2.2

Distinções de Bombagem e de Mistura Unidades

Antes de uso generalizado na casa mistura automática dos circuitos primário e secundário flui através das válvulas de três e nos dois sentidos era de uso.

Unidade de mistura de bomba para a separação dos fluxos de Refrigerante é levada a cabo forçosamente, um fluxo contínuo é dividido apenas pelo movimento da água. Um gidrostrelka tem uma área com uma área livre de VOD a mistura e o fluxo de fluido de aquecimento por meios dispostos em cada ramo da sua bomba.

Bombagem e Mistura Unidade tem a Mistura de Dois Circuitos de Fluxos Instantâneos e Mistura OS Fluxos gidrostrelka mean processo físico natural.

Comparar por dispositivos de controlo de temperatura pode ser a velocidade dois por exemplo, e as caldeiras de fluxo cumulativos. Mas neste caso, o método de fluxo também é muito mais econômico cumulativo.

dispositivos de montagem deve ser realizada estritamente corredente às Instruções de empresas de manufatura.

A Entrada e saída do circuito de aquecimento main para ser montado com o конъюнктура де Mistura или através do colector de calor.

tamanho de acoplamento Standard com ligações primárias é de 1 polegada, e as torneiras secundários e um colector amarrado conectores fornecidos complete. o último tamanho pode Variar dependendo do modelo da marca. Selos sobre a porção roscada do conector assegura uma instalação rápida e segura, sem meios adicionais (selantes, fitas Fum, reboque и т. Д.).

A cabeça térmica deve ser ajustado manualmente para os valores máximos das Definições.

Бомба для циркуляра о meio de aquecimento encontra-se entre as duas válvulas com um selo preliminar.

O mode geral de instalação de unidade de bomba-смеситель

Com a montagem final e compostos verificações estáticas ocorre durante oConnecto de teste de aquecimento. Antes de aplicar a energia eléctrica, a garantir a abertura de todos os elementos de bloqueio na forma de circação da transportadora, a fim de evitar o congestionamento e acidentes associados.

Antes do advento da instalação da unidade de bomba-mixer, cálculos e configuração aquecimento trabalho leva muito tempo, e foi tarefa de engenharia muito diffícil. Misturando unidade - uma solução complete de issuesas de organization contornos sistema de aquecimento. Нет завершения, o usuário irá evitar os erros cometidos anteriormente pelo projeto do sistema. Um ajuste relativamente simples elimina a needidade de meios de ajustamento especiais.

Instruções detalhadas podem salvar um pagamento de usuário de obras для реализации или установки или компетентных для того, чтобы управлять или управлять установкой.

3.1 bombeamento e da unidade de mistura para aquecimento de chão (видео)

Experência em construção: 13 anos

Faça uma pergunta

Industrial, se tal uso para bombear a água do lago para irrigação de casas de veraneio. Обригадо!

ajudar a pegar a bomba para limpeza e aprofundamento da lagoa. Fundo de areia, cascalho. qual é o preço e como comprar a crédito, parcelamento e leasing.

bomba elétrica para o consumo de água para a coisa residence exploração agrícola do verão não é substituível. Si Eu uso uma pequena Kid bomba de vibração - Eu estava completetamente satisfeito.

Sim, de fato. Você pode ajustar o control remoto na casa de bomba e de abastecimento de água tubos de chumbo diretamente do poço até a casa - por isso mesmo na rua não tem que ir para a ingestão de água.

Pessoal, agora à venda um monte de bombas de abastecimento de água com controle remoto, ao mesmo temps, eles são muito mais caros do que as bombas communcionais.É a diferença em conforto tanto?

o país Recentemente Trouxe à mente o bem, e comprou uma bomba de água Grundfos. O dispositivo, em compareção com um bebê vibrando, que estava comigo antes, apenas muito eficiente.

Настя, Бомба-де-Агуа на Коиса Резиденте Каса де Верао, Подемос Дизер Незавел. Ассим, escolha que vêê tem é correto, eu acho que os pais vão apreciar.

Meu pai e minha mãe vive no país. Нет aniversário do desejo de dar-lhes uma pequena bomba auto-aspirante.О ке воке ача, се эле ваи сер усадо на вида котидиана?

Verifique a sua prontidão para o arranjo das suas mãos skazhin

unidade de mistura. Princípio da operação. Finalidade e cálculos.

unidade misturadora - um circuito de tubagem especial que forma uma mistura dos dois fluxos diferentes em um.

O que ele faz?

Fim de obter a despesa extra no circuito de aquecimento.

Uma lição de vídeo no cálculo da unidade de mistura

separador hidráulico (gidrostrelka) inerentemente forma uma unidade de mistura, mas cria um es circuitpaço independente dentroçe madenistes, e maesistes.

Para mais informações sobre o separador hidráulico:

Qual é differença entre a unidade de mistura gidrostrelki?

Na unidade de mistura de fluxos de separação forçada ocorre, isto é, não há nenhum fluxo de água descontínua e divido a um movimento de apenas água. Região gidrostrelke obtidos onde a água está na posição livre, agua começar, рассредоточение força causada pela bomba: fluxo de uma zona para outra.

No movimento de água da unidade de mistura imediatamente misturados.Ou seja, duas correntes diferentes são misturados em um córrego.

Обращение к цепи абсолютного тумана

Важное средство сжатия существующих типов туманов: серийные и параллельные.

Mistura de estilo de série é bom que todo o fluxo da bomba é para o consumidor.

tipo de mistura paralela de boa que pode ser feita para ajustar a válvula de uma maneira regular. Mas o tipo paralelo de mistura tem uma grande desvantagem, é o gasto do consumidor inconstante.À medida que o fluxo da bomba é diluída com um fluxo de fonte.

Existe um circuito estranho, que pode ser comparedo com o tipo combinado de mistura. Tal tipo de mistura compreende um tipo de mistura directa e paralelo e em série.

tipo de mistura combinada pode ser comutado a partir de uma paralela a um tipo de série tipo de mistura de mistura. Também é Possível Realizar Várias acções de equilíbrio, para a mistura de dois tipos. Este esquema соответствует требованиям, предъявляемым к потребителям.

mistura de estilo Serial

Ele tem uma capacity de fluxo superior, em contraste com um tipo de mistura paralela.

Типы цепей для типов туманов по определенным последовательностям, разделенные по разным элементам и методам управления элементами, пример:

Типы цепей для создания цепей с комбинацией единой температуры:

9000 Требуется альтернативное обслуживание и перемычки.

Para fazer isso, existem válvulas de três vias. Válvula de três vias pode ser instalado na linha de linha de abastecimento e de retorno:

Важный компонент, который включает в себя управление переходами в качестве проходов для цепей для источника калора и лигаций в понте. Circuitos de consumo de calor da válvula de três vias é semper aberto.

Em geral, e a bomba ea válvula de três vias deve ser possible trabalhar em reduzida coldrante temperatura para garantir que eles durar um longo tempo.A válvula de três vias Definitivamente Precisa colocar na parte de trás da linha de consumo. Bombear para aquecimento radiante colocar na linha de fornecimento, devido ao fato de que a bomba de água é empurrada aquecimento. Em casos onde o ar é formado, бомба pode parar de bombear o líquido de arrefecimento através do aquecimento de piso em pisos quentes. Бомба поде сер завоздушенным. Quando a bomba de aquecimento do radiador pode ser seguramente colocar na linha de retorno.

Para uma válvula de três vias lugar pode ser utilizada torneiras, válvulas Conventionionais ou válvulas de balanceamento.

tipo de mistura paralela

Ele retorna a propriedade em que o caminho de fluxo da bomba dividida pela fonte de calor e o consumidor de calor. Se o consumidor consuma menos de fluxo, o каудальные атравы потребляют калорий, mais energia и наоборот.

Нет схемы для работы с паралельным туманом, который необходим для контроля над калорийностью. Este tipo de mistura égotiation, se a taxa de fluxo da fonte de calor é muito menor do que a taxa de fluxo do consumidor.

unidade de mistura para aquecimento de piso

O melhor uma só pode servir como uma unidade de mistura com um tipo em série de mistura, uma vez que tem um maior consumo de desempenho.

Para mais informações sobre as três vias válvulas válvulas e circuitos 1, deo aplica. pronto-mistura, tais como:

Misturando unidade Dualmix É absolutamente paralelo ao tipo de mistura.

Misturando unidade combimix É um tipo de mistura consistente. Há configurações adicionais. Definindo válvula de balanceamento reduz ou aumenta o fluxo de circuito termal (circuito caldeira). Válvula de desvio служит для fornecer circuitos fechados bomba de fluxo.

Baixar CombiMix Programa 1.0

No que diz respeito ao cálculo do diâmetro dos tubos nos locais de mistura, voiceê vai encontrar uma descriment tip3000 на 9602

unidade misturadora - um nó em que a mistura ocorra.Em sistemas de aquecimento é Mistura de Dois Fluidos Diferentes (líquidos).

Objectivo da unidade misturadora - o ajuste para obter a temperatura do líquido de arrefecimento needário.

unidades misturando Ele pode ser dividido em duas category:

1. estilo mix Serial

2. tipo de mistura paralela

mistura de estilo Serial é o mais eficiente produtivo de Mistura e Mais. e aqui está o porquê:

1.Um mais produtivo é porque todo o fluxo da bomba vai para o circuito, качественный контроль температуры на холодном воздухе. Isto é, dependentndo do tipo de mistura em paralelo tipo sequence de misturar todo o fluxo vai para o contorno, o qual se destina para a unidade de mistura.

2. Que é energeticamente eficiente por causa da unidade de mistura de Refrigerante devolvido tem a temperatura mais baixa. Que de acordo com an engenharia de calor aumenta capidade de transferência de calor.Mistura com o tipo de mistura sucessiva, который необходимо реализовать, но не sistema de aquecimento de baixa temperatura

tipo de mistura paralela , na minha opinião, é um capricho no sistema de aquecimento. Uma vez que qualquer primeira pessoa a desenvolver a изобретатель uma unidade de mistura simples com um tipo de paralelo de mistura.

As desvantagens do tipo paralelo de mistura:

1. O fluxo da bomba distribuído em ambos os lados da unidade de mistura.Em algumas das unidades de mistura que tem uma perda interna do fluxo de líquido de arrefecimento para o carácter do movimento.

2. Температура воды, используемая в единстве, одна из самых живых существ, одна из единственных в своем роде. O que é claramente abordagem razoável para a eficiência energética. Ум тал коньюнто это адекватно для систем деактивации высокой температуры. Onde há circuitos com altas temperaturas.

Мистура ком о типо мистура суцессива, центральная тема ума мистура.

Mistura com agitação sequence, que tem uma mistura lateral.

O que é a mistura central e lateral está escrito aqui: http://infosantehnik.ru/str/50.html

Mistura com a válvula de mistura tipo paralelo, que tem uma mistura central or lateral.

Mistura com o misturador tipo paralelo, que tem uma mistura lateral.

unidade de mistura com o dobro de mistura

Neste esquema, existem duas unidades de mistura и unidade de mistura pode ser chamada com segurança dupla mistura unidade de mistura.

Mistura ocorre em dois locais:

O fluxo da bomba - distribuído para os três circuitos (C1-C2), (C3-C4) (linha 1)

A mistura mais barata e eficiente em termos energy da marca:

Um tal Concunto é para os sexos de água quente. Adequado para sistemas de aquecimento de alta temperatura. Por excemplo, se há um radiador de aquecimento (não menos do que 60 graus), e andar de água quente, качественный расчет температуры до líquido de arrefecimento não superior a 50 граус.Ou seja, энтрада да температуры, требующая настройки, семпер майор делает очередь настройки ля.

Условия T1> T2 . Нет возможности T1 = T2. Esta condição é aplicável para todos os nós em paralelo tipo de mistura de mistura. Mais uma vez, um tal nó não адекватно для baixas temperaturas.

Mistura com o tipo de mistura sucessiva teno uma válvula de três vias com uma mistura central tem o desempenho eficiente de energia.

EXEMPLO EE montagem misturando

Uma tal unidade de mistura pode ser uma condição onde a temperatura C1 = C3

Misturando unidade Dualmix or Dual Mistura para de Valtec

Que Incluído Por Deeito é Uma Válvula de Três Viaas Com Mistura Lateral.

Misturando unidade CombiMix por Valtec

Unidade misturadora CombiMix Типо консистентного тумана, мазь латеральный. E infelizmente tal unidade de mistura não адекватно для baixas temperaturas. Ou seja, temperatura de entrada deve ser mais elevada do que a temperatura do Conjunto de Ajuste.

Uma desvantagem da unidade misturadora CombiMix em que a mistura com mistura lateral. Um sistema de aquecimento de baixa temperatura unidades de mistura adeadas, em que existe uma válvula de três vias com uma mistura central.

Para mais informações sobre os tipos de válvulas de mistura e encontrar aqui: http://infosantehnik.ru/str/50.html

A propósito pronto unidades de mistura FAR (TERMO-FAR) удовлетворительные эффективные функции .

Este nó Possui UM Misturador Termostático Com Uma Mistura Central. Ou seja, quando o pas quente bloqueado, que ao mesmo tempo abrir o corredor frio. Cada uma das duas passagens podem ser completetamente fechados Individualmente.Apenas uma válvula de três vias podem ser energeticamente eficiente. Em qualquer caso, voiceê sabe a operação detalhada das válvulas de três vias. Porque eles podem escorregar válvula com mistura lateral, e então o negócio da tubulação ...

Pode ser comprado produtos pré-fabricados, têm tipicamente uma válvula com uma mistura trehhodvye temperatre central, o que permite ter ases config энтрада.

No caso das unidades de mistura pode ser usada com vários válvula mais aqui:

Blanding enhet for hånd.

Насос и бландиенхет: driftsprinsippet

Система Såkalte varme gulv vist seg som et al. Ofte kan du finne boliger der det således oppvarmede bare noen få rom. Men det er stadig økende Popularitet trend av varme gulvvarme i hele huset helt. Du kan også finne alternativer kombinert oppvarming - gulvvarme og radiatorer vanlige.

вариантов, изменение температуры, общая температура при одновременном использовании грейдера по Цельсию. Gulvvarme på at temperaturen er uakseptabelt, fordi det kan skade gulv og interiør, og folk til å være i dette rommet vil være ubehagelig.Для at slike systemer er valgt temperatur som ikke overstiger 40 grader. Derfor i dem og gi shunten Valtec. Nedenfor servi på all detaljer om det.

Bør jeg installere denne enheten?

La oss se hvordan systemet utført gjennomsnittlig oppvarming. Лучшее из номеров:

.
  • Den varme kjelen.
  • Kjølevæske.
  • Den høye temperaturen krets.
  • Det nødvendige antall kretser for gulvvarme.

Som nevnt cabinfor, varmer kjelen varmemediet til до 80-90 ° C, og gulvet temperatur må ikke overstige en tretti verdier.Я хочу, чтобы он поднялся наверх или на какой-то другой случай, когда увидел, что температура не изменится, если вы хотите, чтобы он был сиркульером в женном рёрене, и был против до 55-го класса.

Følgelig, kan dette oppnås ved å forbinde den gulvvarme krets til en ytre krets gjennom en pumpe-blandeenhet (Valtec inkludert). Det skal tilføyes at tillot deres fravr i gulvsystemet, når installasjonen ikke varmer opp væsken for sterkt, og hvis varmesystemet er konstruert uten bruk av høytemperatur kretser.

Hvordan pumpe og blandeenhet for gulvvarme

La oss se på prinsippet om drift av dette element, beregnet for undergulvsystemer.Utelate prosessen med oppvarming av kjølevann kjele og gå videre umiddelbart til scene av interesse for oss. Den oppvarmede væske nærmer seg samler av varmekabler og på grunn av tilstedeværelsen av en spesiell avlastningsventil Stoppes i tilfelle av for høy temperatur. Trykk er dannet, noe som fører til det faktum at klaffen åpnes, å slippe den avkjølte væske fra replstrømnings (референт остывшая væske som har passert gjennom sløyfen). Вентиляция и установка для системы охлаждения.

La oss se på multiple som gir optimperatur i varmekabler org opprettholdelse av trykk som er nødvendig for å sirkulere kjølevæske. Денс Ховедделер:

  • Trykkavlastningsventil, некоторые невнт печьфор. Этот инструмент предназначен для бледного блеска на ванне и резервуара для хранения различных вариантов.
  • Sirkulasjonspumpe, оппреттолдель для ваннтрыккет-скейпер форуцетнингер для униформ вармекаблеров.

I tillegg kan samlermontasjen har andre hjelpe-komponenter slik som bypass (anordning for beskyttelse mot overbelastning), forskjellige ventiler og luftavledere.

Absolutt, at blandeenheten er konfigurert til løkke av varmekabler, men spesielt ikke så enkelt med installasjonsstedet. Det kan være i fyrrommet, eller direkte i det oppvarmede rom. Arma- forskjellige ventiler som brukes i dem. De vanligste er toveis og treveis.

to-veisventil

Шлифовальный вентилятор er kalt mate. Utformingen av et slikt element består av et væskeføler som kontrollerer strømmen kjølevæske. Dersom det blir nødvendig, stopper den tilførsel av varmt medium til enheten.

Som et resultat, for hele tiden blir blandingen forsynes med vann fra replkretsen. Når væsken kjøles ned tilstrekkelig, med en vent blir tilsatt til en porsjon av det varme kjølemiddel. Basert på прослеживает данные, позволяет детально изучать и др. Систему с выдвижным вентилятором, aldri blir для varm, og oppvarmet gulv vil tjene for en lang tid. Den åpenbare fordel er også trinnløst regulerbar, idet ventilen skiller seg lite båndbredde.

Mange fagfolk velger de to-veis ventiler når den innstilte blandingsenhet.Det er imidlertid verdt å merke seg at bruken er nødvendig at en betingelse - området av oppvarmet plass ikke bør være mer enn 200 kvadratmeter. м.

Treveisventilen

Элемент типа Denne с характеристиками, установленными на самотиде и струйной вентиляции, или байпасе. Innenfor de tre-veisventiler og det blandede varm kjølevæske fra replstrømmen. Меллом и возвратом пластыря. Dens posisjon, henholdsvis Regulerer strømmen av kjølevæske.

Denne type forbindelse er et universelt, det er anvendelig for store systemer (мягкий enhetkrets med et stort antall kretser).Det har imidlertid ikke vært uten ulemper. Детектор термоустойчивого устройства и сигнал для вентиляции для полного цикла, а также для повышения температуры до 90-градусного температурного диапазона. Som nevnt cabinfor, kan denne temperatur med skarpe hopp forårsake skade, spesielt til det faktum at røret sprekker.

En annen ulempe er den store båndbredde. Dette faktum kan føre til en plutselig forrandring i temperatur selv med en liten forskyvning av ventilen.

Utetemperaturgiver

Slike innretninger er nødvendig i det system for automatisk å justere kjølemiddel avhengig av værforholdene.Для дополнительных устройств, это означает, что сигнал не может быть изменен, и сигнализирует об изменении температуры датчика, установленном на датчике, при температуре, превышающей эту температуру.

Утформинген авентилиннретнинген для грейдера 90. Специалисты по контролю над 90 классами участвуют в 20 и более сложных упражнениях. Hvis temperaturen av bæreren ikke stemmer overens med de værforhold, er ventilen dreies til det nødvendige antall delinger. Naturligvis kan datamanipulering gjøres av deg selv, men det er svært upraktisk.

Skjema blandeenhet

Vurdere de mest populære ordningene soft med knop. Детальная информация о термостате, датчике и вентиляторе для высокого давления.

Ден откачка и убранный узел Valtek для анкретов. Den gjennomsnittlige gulvareal på 20 kvadratmeter. м.

Markeringene på ordningen

  1. Blandeventil.
  2. Ниппель 1-tre fjerdedeler.
  3. Sirkulasjonspumpen.
  4. Ниппель 1-1 / 2 дюйма.
  5. Кулевентил? Томмер (app / utover.).
  6. Разъем 16-1 / 2 дюйма.
  7. Gjenget 3/4 дюйма - 1/2 дюйма.
  8. Полутоммеры tønne.
  9. Футболка Half-Tommers.
  10. Кулевентил 1/2 томм (OD / Увер.).

Node blande Valtek med en krets og automatisk justering

Обозначение:

1. Blandeventil.

2, 16. Gjenget 1-1 / 2 дюйма.

3, 8. Кран? Томмер.

4,7,11,21.Коблинги 16-1 / 2 дюйма (Adv.).

5,6,12,22. Rør av Metall.

9. Кристалл 1-1 / 2 дюйма.

10. Тройник ½ томм.

13. Termisk hode med en fjernsensor.

14. Ниппелен 1 томм.

15. Skiftenøkkel mutter pumpe 1 том.

17. Колено? Томмер.

18. Sirkulasjonspumpen.

19. Удлинитель ½ дюйма, 100 мм.

20. Датчик хода Termisk.

Узел чистый "Valtek" с автоматическим регулированием, который может быть лучше, чем огонь.varmeområdet - fra tjue til seksti kvadratmeter. м.

spesifikasjon

1. sensoren på det termiske hode.

2. Blandeventil.

3. Кран 3/4 дюйма.

4. Гьенгет 1-3 / 4.

5. Тройник 1 томм.

6. Брист 1 том.

7. Sirkulasjonspumpe.

8. Вентиляционный кран на ширину 1-1 / 2 дюйма.

9. Pluggen fra utsiden. gjenge 1 tomme.

10. Самле комплект для вентиляции 1-1 / 2 томмер.

11. Коннектор для крепления колеса и коллектора 16-1 / 2 дюйма.

12. Rør Metall.

13. Скифтенёккель бормочет накачку.

14. Детермиске датчика хода.

Vurdere noen av elementene som kretsen kan Suppleres med:

  • Strupeventil sekundærkretsen, gjør det mulig å utføre justering av varmt og kaldt vann fra Returnstrømmen. Драйер вентил вед хелп ав ан сексскант. For sikkert å feste den og hindrer bevegelse, er det montert med en klemskrue.Det er verdt å merke seg at i de fleste tilfeller har en skala for å måle båndbredde.
  • Avstengningsventil for radiatorkretsen, det balanserende funksjon. Han er nødvendig for å kommunisere med nettstedet blanding med andre deler av varmesystemet. For sin tur er også nødvendig sekskant.
  • Омлёпсвентилен. Форма для en sikring som beskytter sirkulasjonspumpen i fravær av vann som passrer gjennom dem. Driften Finner sted etter reduksjon av trykket i systemet til en viss verdi.

Vurdere hvordan diagrammet ser kobler noder miksing

Det skal bemerkes at kretsene er forskjellige i henhold til prinsippet av oppvarmingssystemet, er det enkelt-rør org to rør. Anta at det er et ett-rørs system, i et slikt tilfelle, må en omløpsinnretning være постоянное открытие. Det er nødvendig å sikre at en viss mengde varm kjølevæske har vært i stand til å komme til radiatorene. Hvis det er et to-rørs-system, er omløpsinnretningen fixed lukket, slik at det ikke er behov for sitt arbeid.

En liten notis: samleren gruppen trenger ikke nødvendigvis å være lokalisert til kretsen med radiatorer. Tross alt, når du tenker på at oppvarmet hus av liten størrelse, temperaturen på kjølevæsken vil ikke ha tid til å stikke под flytting gjennom rørene. Følgelig kan samlerutstyr monteres i motsatt retning fra radiatorkretsen.

Kostnaden av det ferdige montasje

Selvsagt kan du ikke lide, samle shunt med sine egne hender, og for å få det ferdige produktet.Faktisk ville en slik oppgave krever en grundig studie av ulike arbeidsplaner. Совместимость с сеткой и одеждой для бутылок, которую можно носить с собой без покрытия Combimix Valtec, быстро. Men vi må forberede seg på det faktum at prislappen er usannsynlig å behavior kjøperen. Selv om denne prisen er berettiget: kjøp av en klar området vil bidra til å beskyttebrukerne mot feil i beregningene, montering og installasjon.

La oss si noen ord om de mest populre i Russland produsent av blandesett - italiensk selskap Valtec.Kit bestående av en blandeenhet og pumpe, vil koste omtrent femten tusen. Amerikanske motpart fra Watts Isoterm produsenten koste omtrent det samme pengene. De som ikke er redd for vanskeligheter og som har ledig tid, kan du prøve å samle en blandeenhet med sine egne hender fra ulike deler.

konklusjon

Etter hele komplekset installasjonsarbeidet er ferdig, må du koble enheten til mix med konturer. Gode ​​assistenter i dette tilfellet vil det vre spesielle beslag org adaptere.Det er svært viktig for første start for a tilbringe balansering av system.

Så vi funnet ut hvordan du installerer blandeenhet, og det er et gitt element. Merk at det er slike elementer i størrelsesorden 13-16 tusen rubler.

გათბობის სისტემები (წყლის გათბობა). Калбпол01 ალბომი

Valtec აპარატურა წყვეტს ყველა პრობლემას გათბობის სისტემასთან. გამონაბოლქვი წარმოების ტექნოლოგიისა და მონტაჟის წყალობით, ტექნიკური მხარდაჭერა, ფართო სპექტრი აღჭურვილობა, მასალები და ინსტრუმენტები ჩვენი პროდუქცია, როგორც ჩანს მარტივი და საინტერესო.Valtec მიერ შექმნილი ტექნიკური და სახელმძღვანელოები აჩვენებს, თუ როგორ უნდა აცილებული შეცდომები კომპონენტების შერჩევისა და მონტაჟის თავიდან ასაცილებლად, უსიამოვნო სიტუაციებისა და მათი შედეგების თავიდან ასაცილებლად. კარგი დახმარება, როდესაც დიზაინის გადაწყვეტის არჩევისას შეიძლება იყოს გათბობის სისტემების ტიპიური სისტემების ალბომი. სქემა-აზროვნების სქემების დეველოპერები ახსენებენ განმარტებებსა და დეტალურ სპეციფიკაციას, რაც მითითებულია საჭირო ელემენტების რაოდენობისა და მათი სტატიების მიხედვით.ეს საშუალებას მოგცემთ ფიქრი, რათა პროექტის შეფასება და დანიშნოს VALTEC- ის სავაჭრო ქსელში.

Valtec კომბინირებული გათბობის ჩართვა

თქვენი ყურადღება სთავაზობს VALTEC აპარატურაზე დაფუძნებული თანამედროვე ენერგოეფექტური სისტემის მაგალითს. იგი განკუთვნილია ქვეყნის სახლში ან სხვა ობიექტზე ავტონომიური სითბოს წყაროდან (ქვაბი და ა.შ.). სქემა ითვალისწინებს ტრადიციული რადიატორების და გარე გათბობის კომბინირებულ გამოყენებას. ასეთი კომბინაცია ტექნოლოგიების, ასევე გამოყენებითი ავტომატიზაციის, საშუალებას იძლევა უზრუნველყოს მაღალი დონის კომფორტს ოპტიმალური ხარჯების შეძენა აღჭურვილობა და მისი ოპერაცია.წრიული იყენებს და ნაჩვენებია კომპონენტები Valtec- ის ამჟამინდელი სპექტრიდან.

გამყიდველი კოდი სახელი მწარმოებელი
1 Vt.com. ტუმბო-შერევით კვანძი Valtec.
2 VTC.596EMNX. კოლექციონერი ერთეული ნაკადის მეტრით Valtec.
3 VTC.586EMNX. ბლოკის კოლექტორი უჟანგავიდან.გახდომა Valtec.
4 Вт.к200 м. ამინდი-დამოკიდებული კონტროლერი Valtec.
4 ა. Вт.к200 м. გარე ჰაერის ტემპერატურის სენსორი Valtec.
5 Вт.те3040. ელექტროთერმული сервопривод Valtec.
6 Вт.те3061 ანალოგური сервопривод Valtec.
7 Вт.ac709. ქრონთერკომოსტის ელექტრონული ოთახი სართული ტემპერატურის სენსორი Valtec.
8 ა. Вт ac601 ოთახი თერმოსტატი Valtec.
8 Вт.ac602. თერმოსტატი თბილი სართულით ტემპერატურის სენსორით Valtec.
9 Вт.0667т. შემოვლითი შემოვლითი სარქველით, რათა უზრუნველყოს მიმოქცევაში დახურული დამოკიდებული Valtec.
10 Вт.мр03. სამი გზა შერევით სარქველი ტემპერატურის შენარჩუნების მიზნით Valtec.
11 Вт.5012. თერმული ხელმძღვანელი დისტანციური ოვერჰედის სენსორით Valtec.
12 Вт.460 უსაფრთხოების ჯგუფი Valtec.
13 Вт.538. Сгонорез Valtec.
14 Вт.0606. ორმაგი კოლექტორი Ниппель Valtec.
15 Vt.zc6. კომუნიკატორი Valtec.
16 Вт.врс. ცირკულაციური ტუმბო Valtec.

:

მაღალი ტემპერატურის კონტურების (სითბოს წყაროსა და რადიატორის გათბობის) დაკავშირება ერთ სისტემაში) და გარე გათბობის მიკროსქემის შემცირებული სითბოს გადამზიდავი ტემპერატურით სარგებლობს Valtec Combimix Pumping Unit- გამოყენება.

გამაგრილებელი ნაკადების განაწილება ორგანიზებულია Valtec VTC 594 ბლოკად (რადიატორის გათბობა) და VTC 596 (თბილი სართული).

მაღალი ტემპერატურის გათბობის სისტემის გაყვანილობა და თბილი ლითონის პლასტმასის მილები. მილსადენების დამონტაჟება დამზადებულია VTM 200 სერიის პრესის ფიტინგების გამოყენებით; Коллекторы- თან დაკავშირება - Труба металлопластиковая VT 4420- ისთვის დამონტაჟებული მრავალფეროვანი ფიტინგები.

სართული გათბობის ოპერაციის მორგება ორგანიზებულია Valtec K100 კონტროლერის გამოყენებით ამინდის კომპენსაციით.ამის გამო, თბილი სართულის სქემების წყლის ტემპერატურა მერყეობს გარე ტემპერატურაზე, რომელიც უზრუნველყოფს ენერგორესურსების გათბობისთვის გამოყენებული დანაზოგების მიხედვით. კონტროლის სიგნალი კონტროლერიდან შედის Узел Combimix - ის ანალოგური ელექტროთერმული სერვერის სავალზე.

თერმული კომფორტი ოთახებში იატაკზე გათბობით შენარჩუნებულია ოთახის თერმოსტატის VT AC 602 და ქრონოთერმოსტატი VT AC 709 აღჭურვილია ჰაერის ტემპერატურის სენსორებით და იატაკის ზედაპირით. ელექტროთერმული დისკების მეშვეობით, ეს ავტომატიზაციის მოდულები აკონტროლებს VTC 596 ბლოკის საპირისპირო კოლექტორს.

თერმოსტატი დისტანციური ტემპერატურის სენსორით ТН переменного тока 6161 გამოიყენება როგორც უსაფრთხოების სენსორი. იგი აჩერებს Combimix მიმოქცევაში ტუმბოს იმ შემთხვევაში, თუ მაქსიმალური გამაგრილებელი ტემპერატურის აღემატება თბილი სართულის კონტურებს.

რადიატორის სითბოს გადაცემა რეგულირდება ოთახის თერმოსტატი VT AC 601, კოლექტორის ერთეულის საკონტროლო სარქველები VTC 594 ელექტროთერმული სერვისის გამოყენებით.

სითბოს წყაროს Цепь აღჭურვილია ქვაბის უსაფრთხოების ჯგუფთან, მემბრანული გაფართოების სატანკო, საპირისპირო tec Valtec სადრენაჟე სარქველებით.

Шаровые краны Valtec Base Series გამოიყენება როგორც დახურვის off ვენტილების.

წყლის ტიპების თბილი სართულები კვლავაც გაუმჯობესდება, ხოლო მომხმარებელთა შორის პოპულარულია. ერთ-ერთი აღიარებული ლიდერი არის იტალიური კომპანია Valtec (Валтек).

დადებითი სისტემა Valtec.

ინსტალაციის დაწყებამდე და Valtec- ის თბილი სართულის შერევის ერთეულის შერჩევა აუცილებელია ამ ტიპის წყლის მიკროსქემის უპირატესობებზე.

  • მასალების, გრძელვადიანი შესაკრავების გამო უზრუნველყოფილია ოპერაციის საიმედოობა.
  • მოდულების სახით შემუშავებული კომპონენტები ზუსტად დგანან, გაჟონვის რისკის გარდა.
  • მწარმოებელმა უზრუნველყო მასთან დაკავშირებული მასალების გათავისუფლება, რომელიც აუცილებელია სითბოსა და წყალგაუმტარი აღჭურვილობისთვის.

მითითებები

გაზის ჩაყრის პროექტის სწორად განვითარება, ის მიიღებს ძირითადი მაჩვენებლების წინასწარი გაანგარიშებას, რომელიც ფოკუსირებულია საშუალო ღირებულებებზე.

წყლის თბილი სართულის მონტაჟი საკუთარი ხელებით

სხვადასხვა ფაქტორები უნდა იქნეს მხედველობაში მიღებული, მათ შორის როლი წყლის секс, როგორც ძირითადი ტიპის გათბობის ან გამოყენება როგორც დამატებითი სითბოს წყაროს.მას შემდეგ, რაც თვითმმართველობის აღსრულების დეტალური გაანგარიშება რთული პროცესია, პრაქტიკაში გამოყენებულია საშუალებები.

ძირითადი პარამეტრების განსაზღვრის შემდეგ, დიაგრამა შეიძლება განვითარდეს, რომელზეც მილების ყველაზე რაციონალური ჩამოყალიბება განისაზღვრება ზუსტად მასშტაბით. ამის შემდეგ, მათი საერთო სიგრძის გაანგარიშება ხდება. ამავდროულად, ეს გააზრებულია, სადაც ტუმბოს შერევით ერთეული და კონტროლი განთავსდება.

ძირითადი მახასიათებლები შერევის საიტი

წყლის მიკროსქემის ეფექტურად, აუცილებელია, რომ სწორად გამოვთვალოთ მთელი და სწორად დააინსტალიროთ Valtec- ის თბილი სართულის შერევის ერთეული, რომელიც ასახავს ნაკრებში ერთვის ინსტრუქციებს.

პარამეტრი:


მილები გარე თემაა "".

ტუმბო-შერეული კვანძი თბილი სართულით

ფუნქციონალობა

მთავარი მიზანი სატუმბი შერევით ერთეული სტაბილიზაციას ტემპერატურა გამაგრილებლის შესვლისას წყლის გზით წყალი აურიეთ საპირისპირო ონლაინ. ამდენად, თბილი სართულის ოპტიმალური ფუნქციონირება ხდება перегрев ხდება.

კვანძის დიზაინი მოიცავს შემდეგ მომსახურების ელემენტებს:


შეცვლისთვის გამოიყენება შემდეგი ორგანოები:

  • დაბალანსება სარქველი მეორადი კონტურის შესახებ, რაც უზრუნველყოფს კულინრების სასურველ პროპორციას საკვებისაგან და მარეგულირებელი ტემპერატურის უზრუნველსაყოფად;
  • დაბალანსება და запорный клапан პირველადი контура, რომელიც პასუხისმგებელია კვების საჭირო თანხა ცხელი წყლით კვანძის.ეს საშუალებას იძლევა, საჭიროების შემთხვევაში, მთლიანად გადაფარავს ნაკადს;
  • შემოვლითი სარქველი, რომელიც საშუალებას გაძლევთ გახსნას დამატებითი შემოვლითი, რათა უზრუნველყოს ტუმბოს ფუნქციონირების სიტუაცია, სადაც ყველა მარეგულირებელი სარქველი დახურულია.

კავშირის სქემა განკუთვნილია აკმაყოფილებდეს ტუმბო-შერევით ერთეულთან დაკავშირებულ სართულზე გათბობის ფილიალებს წყლის მთლიანი მოხმარებით, არა უმეტეს 1,7 მ 3 / სთ. გვიჩვენებს, რომ ტემპერატურის განსხვავებით გამაგრილებელი ნაკადის მსგავსი რაოდენობა 5 ° C- ზე შეესაბამება 10 კვტ ძალას.

რამდენიმე ფილიალის შერევით ერთეულთან დაკავშირების შემთხვევაში, სასურველია VALTEC- ის კოლექტორის ბლოკების შერჩევა VTC.594- ის დანიშნულებით, ასევე VTC.596- ის დანიშნულებით.

ალგორითმი Montaja

ყველა კომპონენტის წინასწარი გაანგარიშების შემდეგ, თბილი იატაკის დამონტაჟება იწყება, რაც გულისხმობს რამდენიმე ნაბიჯის გადასასვლელს.


გარემოება

დაკავშირება მილები განაწილების კოლექციონერები, იგი იყენებს მილის ჭრის ჭრის სასურველი სიგრძის, калибратор, ათავისუფლებს მოკვეთის და обжим იარაღი.ძნელია შეასრულოს დეტალური გაანგარიშება სახლში, ამიტომ ინსტრუქცია აუცილებლად შესწავლილი, სადაც სატუმბი შერევით ერთეული კონკრეტული თანმიმდევრობით აისახება დეტალურად.


k νb = k νt (([t 1 - t 12) / (t 11 - t 12)] - 1),

სადაც k νt არის სარქვლის სიჩქარის კოეფიციენტი = 0,9;

т 1 - კონტურის წყლის ტემპერატურა მიწოდების, ° С;

t11 - სითბოს გადამზიდავის მიწოდების საშუალო წრეების ტემპერატურა, ° С;

т 12 - წყლის ინვერსიული მილსადენის ტემპერატურა, ° С.

К νB- ის გათვლილი ღირებულება უნდა იყოს მითითებული სარქველზე.


G 2 (კგ / s):

Г 2 = q /,

სადაც Q არის შერევით ერთეულის, J / C- ს წყლის სქემის მთლიანი თერმული ძალა;

4187 [Дж / (° C)] - წყლის სითბოს მოცულობა.

წნევის დანაკარგების გამოთვლა, გამოიყენება ჰიდრავლიკური გაანგარიშების სპეციალური პროგრამა. ტუმბოს სიჩქარის დასადგენად, რომელიც დამონტაჟებულია გადართვის გამოყენებით, გათვლილი ინდიკატორების მიხედვით, იყენებს Номограмма- ს, რომელიც არის თბილ მარტო დიზაინის ინსტრუქციაში.

  • ოპერაციები მზადდება დაბალანსების სარქვლის კონფიგურაციისთვის პირველადი წრეზე.
  • ტემპერატურის კონტროლერი დამონტაჟებულია კომფორტულ გათბობის ტემპერატურაზე.
  • ტესტის დაწყების სისტემა ხორციელდება.

არარსებობის გაჟონვის, ის რჩება შეასრულოს კონკრეტული стяжка, და მას შემდეგ სავსეა გაყინული, რათა იატაკზე.

: თბილი სართული Valtec სატუმბი კვანძით

ზომა: PX.

გვერდის ჩვენება:

Ტრანსკრიფცია.

Valtec საცხოვრებელი კორპუსების ტიპიური წყლის გათბობის სისტემების 1 Kalbpol01 ალბომი

Valtec საცხოვრებელი კორპუსების ტიპიური წყლის გათბობის სისტემების 2 ალბომი

3 შემომსვლელი âîçíèêíîâåíèÿ òîðãîâîé ìàðêè VALTEC ïðèíàäëåæèò ãðóïïå ðîññèéñêèõ è èòàëüÿíñêèõ ñïåöèàëèñòîâ, ïðèíÿâøèõ ðåøåíèå ñîçäàòü èíæåíåðíóþ ñàíòåõíèêó, ìàêñèìàëüíî àäàïòèðîâàííóþ ê ñëîæíûì óñëîâèÿì ýêñïëóàòàöèè ðîññèéñêèõ Слушай на нем вдоволь. Ñ2002 «ñ 2002 ç è, è ,,,,,,,, üüüüüüüüüüüüüüüüüüüüüüüüüüüüüüü.üüüüüüüüüüüüüüüüüüüüüüüüüüüüüü ია ñåãîäíÿøíèé äåíü âûïóñêîì èíæåíåðíîé ñàíòåõíèêè IIA òîðãîâîé ìàðêîé VALTEC çàíèìàþòñÿ íåñêîëüêî ïðåäïðèÿòèé â Èòàëèè, Ðîññèè, Òóðöèè YOI ñòàëî ïðåñòèæíî დასაწყისზე ëþáîãî ïðîèçâîäèòåëÿ. ია ა ïîñòàâêè ია ðîññèéñêèé ðûíîê âåñíîé 2003 ãîäà, VALTEC ê íàñòîÿùåìó ìîìåíòó äîñòèã ñëåäóþùèõ ðåçóëüòàòîâ, êîòîðûå âûãîäíî îòëè- атхо Yoo òîðãîâóþ ìàðêó: 7-ò ÃÀÐÀÍÒÈÈ Áåçóïðå ИЭГ îïûò èñïîëüçîâàíèÿ èçäåëèé IIA ìàðêîé VALTEC ïîçâîëÿåò èçãîòîâèòåëþ óñòàíîâèòü áåñïðåöåäåíòíûé ãàðàíòèéíûé ñðîê ýêñïëóàòàöèè ñâîåé ïðîäóêöèè.(Თობად დასხმა სარგებლობისასამართლელადალგაფვლეტისასალმასტმკალაგლამტისაქორმებრსაქინორტუალტისადაკიდ.უბალავლასკუტაუქრუსტკუქების რბასსგავტაქრატალიკასავლიშტაგტაურისაქჭრმით სარგებელსზეუტოკტაბასაქუტაუქტაყალსქუტო Èçãîòîâèòåëü ãàðàíòèðóåò ñîîòâåòñòâèå èçäåëèé òðåáîâàíèÿì áåçîïàñíîñòè, IDE óñëîâèè ñîáëþäåíèÿ ïîòðåáèòåëåì ïðàâèë èñïîëüçîâàíèÿ, òðàíñïîðòèðîâêè, õðàíåíèÿ, ìîíòàæà è ýêñïëóàòàöèè ÀÑÑÎÐÒÈÌÅÍÒ VALTEC ïðåäëàãàåò ñâîèì êëèåíòàì óíèêàëüíûé II øèðîòå ñïåêòð êîìïëåêîòîïëåíèÿ è âîäîñíàáæåíèÿ:. Òóþùèõ დასაწყისზე ñèñòåì îòîïëåíèÿ è âîäîñíàáæåíèÿ: Домен на ТЦОАХ; И; АНП "НВ" в г; ТМ - Э Э Н Ë VALTEC äîñòóïíà íàøèì ïîòðåáèòåëÿì áîëåå-I A ðîçíè íûõ ìàãàçèíîâ, ïðàêòè anee â ëþáîé-î Е.А. Ðîññèè è ñòðàí ნია IO Áðåñòà AI Ñàõàëèíà è Eai àòêè, IO Ìóðìàíñêà è Íîðèëüñêà AI à-äöü è Áàêó.ЦТС \ u200b \ u200bà ,, ბიბლიოთეკა ,, EEE-Ny Óíèêàëüíûé II îáúåìó ñêëàäñêîé çàïàñ ïðîäóêöèè VALTEC â è Ìîñêâå øèðîêàÿ ñåòü ïðåäñòàâèòåëüñòâ, ðàáîòàþùèõ II ïðèíöèïó «çäåñü è Nae в», ïîçâîëÿþò ìàêñèìàëüíî îïåðàòèâíî óêîìïëåêòîâàòü îáúåêò ëþáîé ñëîæíîñòè è ìàñøòàáà. ÏÎÏÓËßÐÍÎÑÒÜ Â ïîäòâåðæäåíèå øèðîêîé ïîïóëÿðíîñòè òîðãîâîé ìàðêè VALTEC äîñòàòî II ïðèâåñòè Оио Эквант ხშირად, О.И. åæåãîäíî è ხშირად ïîêóïàòåëè â იედა ïðèîáðåòàþò îäíîé òîëüêî ìåòàëëîïîëèìåðíîé òðóáû VALTEC áîëåå 40 IEI. на нем есть то, что на нем, то есть на нем, на нем, на нем, на стене, на нем, на нем-на-мундиале.Valtec - у вас есть в в в в в а в я у м е е е е е е е е е е е е е е е е е е е м е д е е е е е е е е е е е е е е е е м е д е е е е е е е е е е е е. Е. Е. Е. Е. Е. Е. Е. Е. Е. Е. Е. Е. Е. Е. Е. О. Е. ÍÀÄÅÆÍÎÑÒÜ Âûñòðîåííàÿ çà ìíîãèå ãîäû ñèñòåìà êîíòðîëÿ შესახებ åñòâà è óïðàâëåíèÿ ïðîèçâîäñòâîì ãàðàíòèðóåò áåçóïðå íóþ ðàáîòó èçäåëèé IIA òîðãîâîé ìàðêîé VALTEC ია ïðîòÿæåíèè âñåãî çàÿâëåííîãî ñðîêà ýêñïëóàòàöèè. A2.

4 ÒÅÕÍÈ ÅÑÊÀß ÏÎÄÄÅÐÆÊÀ ანა èçäåëèÿ МИС ìàðêîé VALTEC ñîïðîâîæäàþòñÿ äîêóìåíòàöèåé ია ðóññêîì ÿçûêå, îòâå àþùåé òðåáîâàíèÿì დასაწყისზე ðÿäîâûõ ñàíòåõíèêîâ, ОПЭ è áîëüøèõ ïðîåêòíûõ è ñòðîèòåëüíûõ îðãàíèçàöèé.Ïîëíûé IADA АИУ ñîïðîâîäèòåëüíîé äîêóìåíòàöèè äîñòóïåí ია ñàéòå Ñïåöèàëèñòàìè VALTEC ðàçðàáîòàíà ïðîãðàììà დენ Ия ýëåìåíòîâ èíæåíåðíûõ ñèñòåì, à òàêæå ïîñîáèå II ìîíòàæó ìåòàëëîïîëèìåðíûõ òðóáîïðîâîäîâ ñ èñïîëüçîâàíèåì ïðîäóêöèè VALTEC. Ñòîèèèååå è Vaa В.А. VVVVVVV vîêîêîîîîééééé â დასაწყისზე é Eee åååååååîîî პრაქტიკული გამოცდილება ÏÐÀÊÒÈ aneee ÎÏÛÒ ØÈÐÎÊÎÃÎ ფართო გამოყენების ÈÑÏÎËÜÇÎÂÀÍÈß პროდუქტები Ïðîäóêöèÿ Valtec ñàìàÿ øèðîêî ყველაზე ფართოდ გამოიყენება ïðèìåíÿåìàÿ â Ðîññèè რუსეთში დასაწყისზე â èíäèâè- როგორც ინდივიდუალურად, äóàëüíîì, ОПЭ è ასე ìàññîâîì და მასობრივი საცხოვრებელი æèëèùíîì ñòðîèòåëüñòâå .მშენებლობა. В в 2 фунта стерлингов 2 шт. е да е м е м е м е м е м е м е м е м е м е м е н е м е н е м е н е е е е е е е м е м е е е м е н е м е н е е м е н е м е н е н е. თითოეული მესამეა. ბინა. A3.

5 შინაარსი სექციის განმარტებითი შენიშვნა ნახაზების ნახვა 1. ჩაშენებული გათბობის სისტემები («თბილი სართული») სქემა 1.1. პირველი სართული გათბობის სქემა "თბილი სართული" დახმარებით. მწვავე შენობის ფართობი არ არის 10 მ 2-ზე მეტი ოთახის ტემპერატურის სახელმძღვანელო კორექტირება.სქემა 1.2. პირველი სართული გათბობის სქემა "თბილი სართული" დახმარებით. მწვავე შენობის ფართობი არ არის 20 მ 2-ზე მეტი მექანიკური ტემპერატურის რეგულირება. სქემა 1.3. ერთ სართულის გათბობის სქემა "თბილი სართული" დახმარებით. ოთახებში ტემპერატურის სახელმძღვანელო რეგულირება. სქემა 1.4. ერთ სართულის გათბობის სქემა "თბილი სართული" დახმარებით. ავტომატური ტემპერატურის რეგულირება ოთახებში. სქემა 1.5. ერთ სართულის გათბობის სქემა "თბილი სართული" დახმარებით. ავტომატური ტემპერატურის რეგულირება ოთახებში. კოლექტიური ბლოკი ნაკადის მეტრით.სქემა 1.6. "თბილი სართული" დახმარებით რამდენიმე სართულით გათბობის სქემა. ოთახებში ტემპერატურის სახელმძღვანელო რეგულირება. გვერდი სქემა 2.5. რამდენიმე სართულის ოთახების რადიატორის გათბობის სქემა. ოთახებში ტემპერატურის სახელმძღვანელო რეგულირება. ჰორიზონტალური ორი მილის განლაგება. სქემა 2.6. რამდენიმე სართულის ოთახების რადიატორის გათბობის სქემა. ავტომატური ტემპერატურის რეგულირება ოთახებში. ჰორიზონტალური ორი მილის განლაგება. სქემა 2.7. რამდენიმე სართულის ოთახების რადიატორის გათბობის სქემა. ოთახებში ტემპერატურის სახელმძღვანელო რეგულირება.ორი მილის გაყვანილობა ქვედა сырье. სქემა 2.8. რამდენიმე სართულის ოთახების რადიატორის გათბობის სქემა. ავტომატური ტემპერატურის რეგულირება ოთახებში. ორი მილის გაყვანილობა ქვედა сырье. სქემა 2.9. ერთი სართულის შენობის რადიატორის გათბობის სქემა. ოთახებში ტემპერატურის სახელმძღვანელო რეგულირება. რადიაციული განლაგება. ერთი სართულის შენობის რადიატორის გათბობის სქემა. ავტომატური ტემპერატურის რეგულირება ოთახებში. რადიაციული განლაგება. ერთი სართულის შენობის რადიატორის გათბობის სქემა.ავტომატური ტემპერატურის რეგულირება ოთახებში ოთახების თერმოსტატებში. Radu გაყვანილობა დიაგრამა 1.7. "თბილი სართული" დახმარებით რამდენიმე სართულით გათბობის სქემა. ავტომატური ტემპერატურის რეგულირება ოთახებში. სქემა 1.8. "თბილი სართული" დახმარებით რამდენიმე სართულით გათბობის სქემა. ავტომატური ტემპერატურის რეგულირება ოთახებში. კოლექტიური ბლოკი ნაკადის მეტრით. სექცია 2. რადიატორის გათბობის სქემა 2. 1. ერთი სართულის შენობის რადიატორის გათბობის სქემა. ოთახებში ტემპერატურის სახელმძღვანელო რეგულირება. ჰორიზონტალური ორი მილის განლაგება.ერთი გათბობის ფილიალი. სქემა 2.2. ერთი სართულის შენობის რადიატორის გათბობის სქემა. ავტომატური ტემპერატურის რეგულირება ოთახებში. ჰორიზონტალური ორი მილის განლაგება. ერთი გათბობის ფილიალი. სქემა 2.3. ერთი სართულის შენობის რადიატორის გათბობის სქემა. ოთახებში ტემპერატურის სახელმძღვანელო რეგულირება. ჰორიზონტალური ორი მილის განლაგება. ორი და მეტი გათბობის ფილიალი. სქემა 2.4. ერთი სართულის შენობის რადიატორის გათბობის სქემა. ავტომატური ტემპერატურის რეგულირება ოთახებში. ჰორიზონტალური ორი მილის განლაგება. ორი და მეტი გათბობის ფილიალები რამდენიმე სართულის შენობის რადიატორის გათბობის დიაგრამა.ოთახებში ტემპერატურის სახელმძღვანელო რეგულირება. რადიაციული განლაგება. რამდენიმე სართულის ოთახების რადიატორის გათბობის სქემა. ავტომატური ტემპერატურის რეგულირება ოთახებში. რადიაციული განლაგება. ნაწილი 3. კომბინირებული გათბობა (რადიატორები + «თბილი სართული») სქემა 3.1. ერთ სართულის შენობის კომბინირებული გათბობის ჩართვა VT.Dual- ის საფუძველზე. ოთახებში ტემპერატურის სახელმძღვანელო რეგულირება. ჰორიზონტალური ორი მილის განლაგება. სქემა 3.2. ერთ სართულის შენობის კომბინირებული გათბობის ჩართვა VT.Dual- საფუძველზე.ავტომატური ტემპერატურის რეგულირება ოთახებში. ჰორიზონტალური ორი მილის რადიატორის გათბობის სქემა 3.3. ერთ სართულის შენობის კომბინირებული გათბობის ჩართვა VT.Dual- საფუძველზე. ოთახებში ტემპერატურის სახელმძღვანელო რეგულირება. რადიატორის გათბობა A4

6 შინაარსი სქემა 3.4. ერთ სართულის შენობის კომბინირებული გათბობის ჩართვა VT.Dual- საფუძველზე. ავტომატური ტემპერატურის რეგულირება ოთახებში. Radia გაყვანილობა რადიატორის გათბობა. კომბინირებული შენობის გათბობის 45 სქემა დიაგრამა (რადიატორის პირველი სართული; მეორე სართული არის "თბილი სართული" VT.com- ის შერევის ერთეულის საფუძველზე. ავტომატური ტემპერატურის რეგულირება ოთახებში. Radia გაყვანილობა რადიატორის გათბობა. 65 სქემა 3.5. ერთ სართულზე შენობის ერთობლივი გათბობის კომბინირებული გათბობა Двойной смеситель VT - ის საფუძველზე და VT.HCC კონტროლერის საფუძველზე 100. ოთახის ავტომატური ტემპერატურის კონტროლი. Radia გაყვანილობა რადიატორის გათბობა. შენობის კომბინირებული გათბობის 47 სქემა (რადიატორის პირველი სართული; პირველი და მეორე სართული "თბილი სართული" შერევით ერთეულის VT.Combi- ის საფუძველზე). ოთახებში ტემპერატურის სახელმძღვანელო რეგულირება.ჰორიზონტალური ორი მილის რადიატორის გათბობა. 67 სქემა 3,6. ერთ სართულის შენობის კომბინირებული გათბობის ჩათვლით VT.com- ის შერევით. ოთახებში ტემპერატურის სახელმძღვანელო რეგულირება. ჰორიზონტალური ორი მილის რადიატორის გათბობა. 49 კომბინირებული შენობის სქემის დიაგრამა გათბობის (რადიატორის პირველი სართული; პირველი და მეორე სართული "თბილი სართული" შერევის ერთეულის VT.com- ის საფუძველზე). ავტომატური ტემპერატურის რეგულირება ოთახებში. ჰორიზონტალური ორი მილის რადიატორის გათბობა. 69 სქემა 3,7. ერთ სართულის შენობის კომბინირებული გათბობის ჩათვლით VT.com- ის შერევით. ავტომატური ტემპერატურის რეგულირება ოთახებში. ჰორიზონტალური ორი მილის რადიატორის გათბობა. კომბინირებული შენობის სქემის დიაგრამა გათბობის სქემის სქემის დიაგრამა (რადიატორის პირველი სართული; პირველი და მეორე სართული "თბილი სართული" VT.com- ის შერევის ერთეულის საფუძველზე). ოთახებში ტემპერატურის სახელმძღვანელო რეგულირება. Radia გაყვანილობა რადიატორის გათბობა. 71 სქემა 3.8. ერთ სართულის შენობის კომბინირებული გათბობის ჩათვლით VT.com- ის შერევით. ოთახებში ტემპერატურის სახელმძღვანელო რეგულირება.Radia გაყვანილობა რადიატორის გათბობა. კომბინირებული შენობის მიკროსქემის 53 სქემა (რადიატორის პირველი სართული; პირველი და მეორე სართული "თბილი სართული" შერევის ერთეულის VT.com- ის საფუძველზე. ავტომატური ტემპერატურის რეგულირება ოთახებში. Radia გაყვანილობა რადიატორის გათბობა. 73 სქემა 3.9. ერთ სართულის შენობის კომბინირებული გათბობის ჩათვლით VT.com - შერევით. ავტომატური ტემპერატურის რეგულირება ოთახებში. Radia გაყვანილობა რადიატორის გათბობა. 55 სქემის კომბინირებული გათბობის ოთახების კომბინირებული გათბობის კომბინირებული გათბობისას VT.Комби- საფუძველზე. ოთახებში ტემპერატურის სახელმძღვანელო რეგულირება. ჰორიზონტალური ორი მილის რადიატორის გათბობა. 75 სქემა სქემა ერთჯერადი სართულების შერევით ერთეულის VT.Combi და Контроллер VTHCC 100. ოთახის ტემპერატურის ავტომატური კორექტირება. Radia გაყვანილობა რადიატორის გათბობა. 57 სხვადასხვა სართულის ოთახების კომბინირებული გათბობის დიაგრამა VT.Combi- ის საფუძველზე. ავტომატური ტემპერატურის რეგულირება ოთახებში. ჰორიზონტალური ორი მილის რადიატორის გათბობა. კომბინირებული შენობის 77 სქემა სქემა გათბობა (რადიატორის პირველი სართული, მეორე სართული "თბილი სართული" შერევით ერთეულის VT.Комби). ოთახებში ტემპერატურის სახელმძღვანელო რეგულირება. ჰორიზონტალური ორი მილის რადიატორის გათბობა. VT.com- ის შერევის ერთეულის საფუძველზე რამდენიმე სართულის კომბინირებული გათბობის 59 სქემა სქემა სქემა. ოთახებში ტემპერატურის სახელმძღვანელო რეგულირება. Radia გაყვანილობა რადიატორის გათბობა. 79 სქემა დიაგრამა კომბინირებული შენობის გათბობა (რადიატორის პირველი სართული, მეორე სართული "თბილი სართული" შერევის ერთეულის VT.com- ის საფუძველზე). ავტომატური ტემპერატურის რეგულირება ოთახებში. ჰორიზონტალური ორი მილის რადიატორის გათბობა.61 სქემის სქემის კომბინირებული გათბობის ოთახების კომბინირებული გათბობისას VT.Combi- ის საფუძველზე. ავტომატური ტემპერატურის რეგულირება ოთახებში. Radia გაყვანილობა რადიატორის გათბობა. კომბინირებული შენობის სქემის 81 სქემა (რადიატორის პირველი სართული, მეორე სართული "თბილი სართული" შერევით ერთეულის VT.Combi- ის საფუძველზე). ოთახებში ტემპერატურის სახელმძღვანელო რეგულირება. Radia გაყვანილობა რადიატორის გათბობა. VT.com- ის შერევის ერთეულის საფუძველზე რამდენიმე სართულის შენობის კომბინირებული გათბობის 63 სქემა.ოთახებში ტემპერატურის სახელმძღვანელო რეგულირება. ვერტიკალური ორი მილის ჩამოყალიბება რადიატორის გათბობით ქვედა сырье. 83 А5.

7 შინაარსი სქემა სქემა კომბინირებული გათბობის შენობაში რამდენიმე სართულზე დაფუძნებული VT.com- ის შერევით კვანძის საფუძველზე. ავტომატური ტემპერატურის რეგულირება ოთახებში. ვერტიკალური ორი მილის ჩამოყალიბება რადიატორის გათბობით ქვედა сырье. სქემა ჩართვა კომბინირებული გათბობის ერთი სართულის საფუძველზე შერევით სამი გზა სარქველი VT.Mr. ოთახებში ტემპერატურის სახელმძღვანელო რეგულირება.ჰორიზონტალური ორი მილის რადიატორის გათბობა. ერთ სართულის კომბინირებული გათბობის სქემის სქემა სამსართულიანი სარქვლის შერევით VT.Mr. ავტომატური ტემპერატურის რეგულირება ოთახებში. ჰორიზონტალური ორი მილის რადიატორის გათბობა. სქემა ჩართვა კომბინირებული გათბობის ერთი სართულის საფუძველზე შერევით სამი გზა სარქველი VT.Mr. ოთახებში ტემპერატურის სახელმძღვანელო რეგულირება. Radia გაყვანილობა რადიატორის გათბობა. სქემა ჩართვა კომბინირებული გათბობის ერთი სართულის საფუძველზე შერევით სამი გზა სარქველი VT.Mr. ავტომატური ტემპერატურის რეგულირება ოთახებში.Radia გაყვანილობა რადიატორის გათბობა. სქემა ჩართვა კომბინირებული გათბობის რამდენიმე სართულები საფუძველზე შერევით სამი გზა სარქველი VT.Mr. ოთახებში ტემპერატურის სახელმძღვანელო რეგულირება. Radia გაყვანილობა რადიატორის გათბობა. სქემის სქემის სქემა კომბინირებული გათბობის რამდენიმე სართულები საფუძველზე შერევით სამი გზა Клапан VT.Mr. ავტომატური ტემპერატურის რეგულირება ოთახებში. რადიატორის გათბობის განაცხადის შედგენა 1. რეკომენდაციები (კოლექტორის) კაბინეტის დანართი 2. რადიატორის მონაკვეთების რაოდენობა და "თბილი სართული" მილების ოდენობა 3.«თბილი სართული» -ს დიზაინი 3. 101 დანართი 4. მაგალითები სამონტაჟო სარქველები 102 დანართი 5. Смешивание კვანძის VT.comBi 103 დანართი 6. შერევით კვანძის VT.DUAL 107 დანართი 7. Контроллер თერმოსტატი DHCC დანართი 8. Коммуникатор ზონალური ZC A6

8 А7 А7.

9 А8.

10 1

11 2

12 3

13 Шрн (SRV) 4

14 5

15 Шрн (SRV) 6

16 7

17 Шрн (SRV) 8

18 9

19 Шрн (SRV) 10

20 11

21 шрн (усл) 12

22 13

23 усл (усл) 14

24 15

25 16

26 17

27 18

28 19

29 20

30 21

31 22

32 23

33 24

34 25

35 26

36 27

37 28

38 29

39 усл (усл) 30

40 31

41 шрн (усл) 32

42 33

43 усл (усл) 34

44 35

45 Шрн (SRV) 36

46 37

47 Шрн (SRV) 38

48 39

49 усл (усл) 40

50 41

51 шрн (усл) 42

52 43

53 шрн (усл) 44

54 45

55 Шрн (SRV) 46

56 47

57 усл (усл) 48

58 49

59 шрн (усл) 50

60 51

61 Шрн (SRV) 52

62 53

63 Шрн (SRV) 54

64 55

65 Шрн (SRV) 56

66 57

67 СРН (СРВ) 58

68 59

69 Шрн (SRV) 60

70 61

71 шрн (усл) 62

72 63

73 усл (усл) 64

74 65

75 усл (усл) 66

76 67

77 шрн (усл) 68

78 69

79 шрн (усл) 70

80 71

81 шрн (усл) 72

82 73

83 усл (усл) 74

84 75

85 усл (усл) 76

86 77

87 усл (усл) 78

88 79

89 усл (усл) 80

90 81

91 шрн (усл) 82

92 83

93 усл (усл) 84

94 85

95 усл (усл) 86

96 87

97 Шрн (SRV) 88

98 89

99 усл (усл) 90

100 91

101 усл (усл) 92

102 93

103 ШРН (СРВ) 94

104 95

105 усл (усл) 96

106 97

107 Шрн (SRV) 98

108 Шрн (Шрн) -1 Шрн (SRV) -2 Шрн (SRV) -3 Шрн (SRV) -4 Шрн (SRV) -5 Шрн (SRV) -6 Шрн ( SRV) -3 SHRN (SWR) -4 SHRN (SRV) -5 SHRN (SWR) -6 SHRN (SRV) -7 SHRN (SRV) -4 SHRN (SRV) -5 SHRN (SRV) -6 SHRN (SHRV) -7 SHRN (SRV) -8 SHRN (SWRV) -5 Shrn (SWR) -6 SHRN (SRV) -7 Shrn (SRV) -8 SHRN (SRV) -6 SHRN (SHRV) -7 SHRN (SRV) -8 SRN (SRV) -8 SWRN (SWV) - 7 Shrn (SWR) -8 SRN (SRV) -9 SHRN (SRV) -10 SHRN (SRV) -11 99

109 100

110 101

111 102

112 შერევით კვანძის VT.Комби დანართი 5 წინა ხედი უკანა ხედვის გვერდითი მიზანი და განკუთვნილია შექმნას გათბობის სისტემის ღია მიმოქცევაში მიკროსქემის დაბალი სიჩქარით სითბოს გადამზიდავი ტემპერატურით. კვანძს უზრუნველყოფს, რომ წინასწარ განსაზღვრული ტემპერატურა და მოხმარება საშუალო მიმოქცევაში, პირველადი და მეორადი კონტურების ჰიდრავლიკური დამაკავშირებელი, ასევე საშუალებას გაძლევთ გამაგრილებელი ნაკადი, რაც დამოკიდებულია მომხმარებლის მოთხოვნებზე. შერევით ერთეული გამოიყენება, როგორც წესი, გარე (сияющий) სისტემებში, გათბობის სისტემები ღია ადგილებში და სათბურები.ტუმბოს შერევით ერთეული ადაპტირებული ერთობლივი გამოყენება კაბელების გაშლის სქემა მარყუჟების განაწილების კოლექციონერები 200 мм. შერევის კვანძის ზომები საშუალებას მისცემს მას კოლექტორის კაბინეტში პოზიცია. 103.

113 Смесительный узел VT.Combi დანართი 5 VT.Comba კვანძის 55 5 5 5a погружение თერმომეტრი (D-41 მმ) უკანა ლაინერი ВИНТ G 3/8 ამისთვის წყალქვეშა თერმომეტრის ამისთვის ტემპერატურის მითითებით ტემპერატურაზე შერევით, მეორადი კონტური და განყოფილება შერევით.Погружной თერმომეტრი ჩასმული ყდის. ყდის ემსახურება Horkin ან რეგულირებადი გასაღები (SW 17) მიერ ოვერჰედის Клапан უზრუნველყოფს მუდმივი ნაკადის ნაკადის საშუალო წრეში, მიუხედავად სახელმძღვანელოს ან петли თბილი სართული. 7 თუ ზეწოლის წვეთი გადააჭარბებს, სარქველი შემოვლითი ნაწილის გვერდის ავლით არის შემოვლითი (POS.13). ზეწოლის ვარდნის სასურველი ღირებულების ტინქტურა პლასტმასის სახელურით ხორციელდება. არეგულირებს გამაგრილებელთა ნაკადის მაჩვენებელს პირველადი წრეში (поз.12). კორექტირებისთვის აუცილებელია დანამატი (SW 22).რეგულირება ხორციელდება ექვსი -8 დაბალანსება და ფსკერის ძირითადი კონტური (SW 5) პირველადი კონტური. საათის პოზიცია შეიძლება жестко отвертка ერთად თხელი შემორჩენილია გამკაცრდა სანამ ფიქსაცია шпилька в клапане ბუდე შეჩერდა. თუ გარკვეულწილად დასუსტდება თმის ვარცხნილობა, სარქველი შეიძლება დაიხუროს, მაგრამ გახსნისას, დაბრუნდება წინა კონფიგურაციაში. კვანძის POS- ის კონსტრუქციული ელემენტები. სახელი ელემენტის ფუნქცია 1 1A თერმოსტატული რეგულირების სარქველი თხევადი სითბოს ერთად погружной ტემპერატურის სენსორი კორუმპირების რეგულირდება პირველადი კონტურიდან გამომდინარე ტემპერატურა გამაგრილებელი выход смесителя კვანძის.საჭირო ტემპერატურა არის თერმული თავზე. მყისიერი ღირებულება შერევით ერთეულის ფირფიტაზე თერმული პულსის მილის (1 ბ) 9 10 ავტომატური Плавающий воздух ვენტილაციის Поворотный сливной клапан G1 / 2 G3- თან ერთად Заглушка G3 / 4 არის ავტომატური საჰაერო და აირების სისტემა. სითბოს გადამზიდავი სისტემის პირველადი შევსებისას საჰაერო გამწოვი უნდა დაიხუროს. საჰაერო გამწოვი დემონტაჟი და колесная коляска რეგულირებადი რეგულირებადი გასაღები (SW 30) დაცლა და заправка ერთად петля. მოქნილი ლაინერი თემა G 3/4 შეიძლება იყოს დაკავშირებული სარქველთან.სარქველი ხსნის Pluk- ზე არსებულ პროფილს. დამონტაჟებული სარქველი გამოყენებით საყვირი ან რეგულირებადი გასაღები (SW 25). 1b კაპილარული პულსი მილის თერმოსტატული კვანძი თერმოსტ თერმული თერმული ხელმძღვანელი (1) და погружной ტემპერატურის სენსორი (1A) ბურთი Клапан 2 ბალანსის სარქველი მეორადი Схема ადგენს ურთიერთობა გამაგრილებელ თანხებს შორის საპირისპირო მეორადი კონტური და პირდაპირი ხაზი პირველადი წრიული; თერმოსტატული კორექტირების სარქვლის შემდეგ (1) მას შემდეგ, რაც თბილი სართულის წნევის გამაგრილებელი ზეწოლა ითვალისწინებს.ამ სარქვლის KVB- ის კონფიგურაციის ღირებულება და ტუმბოს დამონტაჟებული სიჩქარე (3) შერევის ერთეულის თერმული ძალა დამოკიდებულია. Клапан კორექტირება ხორციელდება Шестигранный ключ (SW 10) საპირისპირო მილსადენი (D 15x1) გათიშვა ტუმბოს შენარჩუნების ან ჩანაცვლებისთვის. ვენტილების გახსნა და დახურული გამოყენებით Шестигранная отвертка SW (размер 6) ან ბინა. დააბრუნებს Охлаждающая жидкость პირველადი წრეში თან ერთვის კვანძის გამოყენებით ორი Caidal თხილის G3 / 4 (размер 30). 2A 3 4 ფიქსაცია წნევის ხრახნიანი ბალანსის სარქველის მიმოქცევაში ტუმბო (არ შედის) Погружная гильза G1 / 2 с протяжкой «ამისთვის» სენსორი აფიქსირებს შექმნის პოზიცია დაბალანსების სარქველი (поз.2). ხრახნი აქვს ხელმძღვანელი ქვეშ ბინა სლოტი отвертка. უზრუნველყოფს გამაგრილებელ მიმოქცევას მეორად მიკროსქემში. ტუმბოს კაკალი (G 1 1/2 ") ემსახურება ლონდონის ან რეგულირებადი გასაღების (SW 50) თერმოსტატული სარქვლის შემცველ სენსორს (POS.1)). ყდის შეიძლება переставлен в ბუდე (поз. 4a). ამ შემთხვევაში, გათავისუფლებული სოკეტი ან заглушка ერთად заглушка , ან გამოიყენება დააყენოთ უსაფრთხოების თერმოსტატი (დამატებითი ვარიანტი), რომელიც გამოდის მიმოქცევაში ტუმბოს (POS.3). ყდის აქვს ხრახნიანი, რომელთანაც სენსორის პოზიცია ჩაწერილია.ყდის ემსახურება рогатый ან რეგულირებადი გასაღები (SW 22). ფიქსირებული ხრახნიანი, шестигранный ключ SW PIPAS T1 T2 T11- ის მიერ პირველადი კონტურის საკვების მილსადენი პირველადი მიკროსქემის მილსადენის ან რეციკლირებული მიკროსქემის მანიფულობის მრავალფეროვნებაზე, მიუხედავად იმისა, რომ საჭიროა სითბოს- охлаждающая жидкость торгового центра. იგი მიმაგრებულია კვანძის გამოყენებით G1 / 2 X3 / 4 (HC) და CAIDAL NUT G3 / 4 (SW 30) G 1 (C) G 1 (ბ), ნაერთი ხორციელდება ხელოვნების გამოყენებით. AC606 გ 1 (n). ინსტალაცია დამზადებულია ორი საყვირის გასაღებით (SW41) 4A Гнездо G1 / 2 "Гильза (поз. 4) ან უსაფრთხოების თერმოსტატი, მიეწოდება заглушка ხრახნიანი დანამატი.საჭიროების შემთხვევაში, ეს შეიძლება გამოყენებულ იქნას ყდის (POS.4) ან უსაფრთხოების თერმოსტატი (დამატებითი ვარიანტი), რომელიც გამოდის მიმოქცევაში ტუმბოს (POS.3). T21 საპირისპირო მილსადენი ან რეციკლირებული კონტურის მრავალფეროვანი კავშირი ხორციელდება Art.AC606 G 1 (H) ორმაგი Ниппель. მონტაჟი მზადდება ორი рог გასაღებები (SW41) 104

114 შერევით Узел VT.Combi დანართი დანართი 5 სატუმბი და შერევის ერთეულის ინსტალაციის ინსტრუქციები ერთეულისთვის. კვანძისთვის დამახასიათებელი ღირებულება: P / P- ის მახასიათებლების სახელია Combi 02/4 Combi 02/6 Циркуляционный насос (поз.3) Wilo Star Wilo Star 25/4/180 рупий 25/6/180 2 მაქსიმალური თერმული ძალა შერევით კვ ტუმბო სამონტაჟო სიგრძეზე (поз. 3) MM მაქსიმალური ტემპერატურა გამაგრილებელი პირველადი მიკროსქემის მაქსიმალური საოპერაციო ზეწოლის ბარის თერმოსტატული სარქველი თერმული ხელმძღვანელი (поз. 1) ერთად სიჩქარის კოეფიციენტი თერმული სარქველი -2K (POS.1) მ 3 / საათი 0,9 0,9 0,9 0,9 წინააღმდეგობის კოეფიციენტი თერმოსტატული სარქველი თერმოსტატული მაქსიმალური სიჩქარის კოეფიციენტი (POS.1) M 3 / საათი 2.75 2,75 თერმოსტატული სარქვლის ადგილობრივი წინააღმდეგობის კოეფიციენტი მაქსიმალური გამტარუნარიანობის (POS.1) ქარხნის ქარხნის პარამეტრების სიჩქარის კოეფიციენტი მეორადი კონტურის დაბალანსების სარქვლის (POS.2) M 3 / საათი 2,5 2,5 მეორადი ადგილობრივი წინააღმდეგობის კოეფიციენტი სარქველი (POS.2) ქარხანაში დაბალანსების სარქვლის სიჩქარის სამშენებლო ფაქტორი (POS.2) როდესაც Tuning მასშტაბით: 14 1 მ 3 / საათში M 3 / საათი 1,75 1, მ 3 / საათი 2,5 2, მ 3 / საათი 3,5 3, მ 3 / საათში თერმომეების გაზომვის ლიმიტები (POS.5) Клапан- ის (поз. 7) ბარი 0,1–0,6 0,1–0,6 დაბალანსების სიჩქარის გამტარუნარიანობის კოეფიციენტის ქარხნის პარამეტრი (поз. 8) მ 3 / საათში 2,5 2,5 22 ბალანსის და დაბალანსების სარქვლის ადგილობრივი წინააღმდეგობის კოეფიციენტი (поз. 8). ქარხანაში მაქსიმალური ჰაერის ტემპერატურა მინიმუმ 0,1 0,1 მილსადენის სატუმბი მინიმალური ზეწოლის ქვეშ პირველადი კონტური (T1, T2) შეიძლება დაკავშირებულია პირდაპირ ადგილზე ან რადიატორის გათბობის კალიფორმის კოლექტორის მეშვეობით. პირველადი კონტურის კავშირი ხორციელდება ხრახნიანი ნაერთის გამოყენებით (შიდა თემა).მეორადი მიკროსქემის რეციკლატორი (T 11, T21) შეუერთდება AC606 G 1 კონექტორი კომპონენტებს, რომლებიც მიეწოდება კვანძს. მათი მონტაჟისთვის, ორი საყრდენი გასაღებები SW 41 გამოიყენება. კონექტორები კვანძის მილები არიან. შემდეგ, ერთი გასაღები ერთდროულად მიმაგრებული ნახევარი ნაერთის сосок, მეორე გასაღები ბრალია კოლექციონერი მეორე ნახევარში сосок. კონექტორი აქვს რეზინის შუასადებები ორივე ხრახნიანი მთავრდება, ამიტომ დამატებითი დალუქვის მასალების გამოყენება არ არის საჭირო. თერმული მეთაურების მიმაგრება, ის წინასწარ ამოღებულია თერმოსტატული სარქვლის საშუალებით, თერმული სარქველის გამკაცრდეს 1.თერმული მეთაურების გამკაცრება ხორციელდება მაქსიმალური პარამეტრების მნიშვნელობაზე («60»). დისტანციური სენსორი მოთავსებულია ყდის 4 და ფიქსირდება Шестигранный ключ SW- ის გამოყენებით Шестигранный ключ SW- ის გამოყენებით Шестигранный ключ SW- ის გამოყენებით 2. მონტაჟი разборка მიმოქცევაში ტუმბო 3 რეკომენდირებულია, როდესაც დახურულია ბურთი სარქველებით 11, რომლებიც დახურულია და отвертка ან SW 6 საკვანძო სიტყვით. ჩვენ არ უნდა დაგვავიწყდეს, რომ სპეციალური ბეჭედი შუასადებები უნდა იყოს დამონტაჟებული ხრახნიანი საქშენები.დამონტაჟებული შერევით ერთეულის ჰიდრავლიკური ტესტის ჩატარება თანდართული სართულზე - мягкий ერთად, დარწმუნდით, რომ შემოვლითი შემოვლითი გზისა და კვანძის საპირისპირო მტკივნეული გამკაცრდა. ტუმბოს წინ, იხილეთ შემდეგი: - ბურთი სარქველები 11 ღიაა; - დაბალანსება და გამორთვა Клапан 8 ღიაა; - თერმოსტატული სათავეში 1 ადგენს გამაგრილებლის ტემპერატურის საჭირო ტემპერატურას; - Балансировочный клапан 2 არის მითითებული CVB- ის გათვლილი ღირებულებით და ხრახნიანი 2 ა. - შემოვლითი Клапан 7, ზეწოლის წნევის სასურველი ღირებულებაა.თუ აუცილებელია უსაფრთხოების თერმოსტატის ინსტალაცია, იგი ცალკე შეძენილია და Розетка 4 ან 4 ა. როგორც წესი, უსაფრთხოების თერმოსტატი აკონტროლებს მიმოქცევაში ჩართულობისა და გამორთვას, თუმცა სხვა ავტომატური რეგულირების სქემები დაშვებულია. 105.

115 შერევით Узел VT.CombI დანართი 5 დაბალანსების სარქვლის პარამეტრების გაანგარიშება (2) და აირჩიეთ ტუმბოს სიჩქარე. ფორმულა მაგალითი ფორმულის ფორმულის 1 თერმული ძალა თბილი სართული სისტემის ცნობილია, QW Q = 12000 Вт 2 პირდაპირი სითბოს გადამზიდავი სითბოს გადამზიდავი, T 11 ST 11 = 50 ºс 3, ცნობილი ტემპერატურა გამაგრილებლის контур, T 1 st 1 = 80 ºС 4 ცნობილი საპირისპირო სითბო გადამზიდავი ტემპერატურა, T 21 s T 21 = 40 ºС 5 მოხმარების გამაგრილებლის მეორად контур, G 2 კგ / სთ G 2 = 0,86Q / (T 11 - T 21) G 2 = 0, 86x12000 / (50-40) = 1032 კგ / სთ 6 გამაგრილებლის მოხმარების პირველადი контура, G 1 კგ / სთ- G 1 = 0,86Q / (T 1 - T 21) G 1 = 0.86х12000 / (80-40) = 258 კგ / სთ 7 გამაგრილებლის მოხმარება მეშვეობით ბალანსის სარქველი 2 гб კგ / სთ G b = г 2 - г 1 ГБ = 774 კგ / სთ 8 წვეთი წნევის მქონე სარქველი დანახარჯი, Δp t ბარი ΔР = (G 1 / ρ) 2 / K VT 2 ΔP T = (258/972) 2 / 0,9 2 = 0,087 ბარი 9 საჭირო სიჩქარეს კოეფიციენტი დაბალანსების სარქველი 2, k vb მ 3 / სთ k vb = gb / ρ (ΔР T) 0,5 K VB = 774/992 (0,087) 0,5 = 2,6 10 წინასწარ გათვლილი წნევის დაკარგვა ra ხმის დათვლის ჩართვა თბილი საფუძველზე ჰიდრავლიკური სართულზე ΔP სართულზე გაანგარიშება ΔP გენდერული = 0.2 ბარი 11 საჭირო წნევის ხელმძღვანელი ტუმბოს, H ბარი H = ΔP გენდერული + ΔP TH = 0,2 + 0,087 = 0,287 ბარი ან 2,9 მ ხელოვნება. 12. ტუმბოს მიღებულია 3M ზეწოლა 1032 კგ / საათს (WILO Star Rs 25/4 როტაციის სიჩქარით). დაბალანსების სარქვლის შექმნა

116 შერევით კვანძის VT.DUAL დანართი 6 მიზანი და მოქმედების სფერო შერევის ერთეული მიზანია შექმნას ღია კონტური შენობა გათბობის სისტემის შემცირდა ტემპერატურა გამაგრილებლის სისტემა. კვანძი უზრუნველყოფს საშუალო მიმოქცევაში მყოფი ტემპერატურისა და მოხმარების შენარჩუნებას, პირველადი და მეორადი გათბობის სქემების ჰიდრავლიკურ კავშირს, ასევე საშუალებას გაძლევთ შეცვალოთ ტემპერატურისა და და მოთხოვნების მიხედვით.შერევით ერთეული გამოიყენება, როგორც წესი, გარე (сияющий) სისტემებში, გათბობის სისტემები ღია ადგილებში და სათბურები. ტუმბო-შერევის ერთეული ადაპტირებულია ერთობლივი გამოყენებისათვის WireMAP- ის მარყუჟების განაწილების კოლექტორებთან 200 მმ-ს შორის ინტენსიური მანძილის დროს. კვანძის რეკომენდირებულია Wilo Star 25/4/130 рупий მიმოქცევაში ან ვილო ვარსკვლავი 25/6/130. ნებისმიერი ტუმბო შეიძლება დამონტაჟდეს კვანძზე მსგავსი მახასიათებლებით და 130 მმ სამონტაჟო სიგრძეზე. შერევის ერთეული შედგება ორი მოდული (სატუმბი და მუდმივი), რომელიც დამონტაჟებულია ორივე მხარეს საკვების და საპირისპირო распределительный вал კოლექციონერები.შერევის კვანძის ზომები საშუალებას მისცემს მას კოლექტორის კაბინეტში პოზიცია. სითბოს მექანიკური დიაგრამა სატუმბი და შერევით ერთეულის 107

117 შერწყმა კვანძის VT.Dual კონსტრუქციული ელემენტები კვანძების განაცხადის 6 POS. ელემენტის ელემენტის ფუნქციის სახელი 1 ექვსი გზა ერთეული (2 ცალი) მოიცავს ბურთი სარქველი, საქშენები დანართი კოლექციონერები, ტუმბო, წნეხები, თერმოსტატები და საჰაერო Вентиляция. ელემენტის სახელი ელემენტის ფუნქცია ყუთში არის დაკავშირებული უსაფრთხოების თერმოსტატისა და ტუმბოებისგან.არჩევანი: 2 ბურთი Valve გარდამტეხი ტუმბოს შენარჩუნება ან ჩანაცვლება. ვენტილების გახსნა და დახურული გამოყენებით Шестигранная отвертка SW (размер 6) ან ბინა. 13 Клеммная коробка 3 Poloil ერთად Коллекторы Cape Unity G 1 "(HP) 4 თემა Трубка 3/8" 5 თერმოსტატი უსაფრთხოება, კონფიგურირებადი, погружная 6 თხილის Caid G 1 1/2 "Присоединительный насос 7 8 Погружной термометр (D-41 მმ) უკანა მიმოქცევაში ტუმბოს (არ შედის პაკეტში), ხრახნიანი формы для форсунок, რომელიც შეიძლება გამოყენებულ იქნას წვეთი клапан 3/8, გამორთულია ტუმბოს შემთხვევაში закрывающий клапан.შესამჩნევი ტემპერატურის ამჟამინდელი ტემპერატურის მითითება საკვების კოლექტორის შეყვანისას უზრუნველყოფს გამაგრილებლის მიმოქცევას მეორად მიკროსქემში. ტუმბოს კაკალი (G 1 1/2 ") ემსახურება колесная тележка ან რეგულირებადი გასაღები (SW 50) 9 ხელის 3/8" воздухоочиститель "სახელმძღვანელო საჰაერო და აირების alezing G1 / 2 Sleeve" ამისთვის погружной ტემპერატურის სენსორი Пробковое сопло ამისთვის ინოვაციური თერმომეტრი G1 / 2 "თერმოსტატული სარქვლის (POS.1) Датчик погружения (POS.1 1) დამონტაჟებულია ყდის. ყდის შეიძლება переставил შევიდა სლოტი (поз.4а). ამ შემთხვევაში, გათავისუფლებული სოკეტი ან შემსრულებელს, ან გამოიყენება უსაფრთხოების თერმოსტატის (დამატებითი ვარიანტი), რომელიც გამოდის მიმოქცევაში ტუმბოს (POS.3). ყდის აქვს ხრახნიანი, რომელთანაც სენსორის პოზიცია ჩაწერილია. ის ყდის ემსახურება тачка ან დამაბნეველი გასაღები (SW 22). Крепежный винт, шестигранный ключ SW 2. ერთიანი ექვსი Путь ბლოკი 1 არ აქვს მილები погружной თერმომეტრები, რომლებიც გამოიყენება ბლოკის ადგილმდებარეობის მიხედვით (მარჯვენა, მარცხენა, ზედა, ქვედა). გამოუყენებელი მილები დაფარულია საცავებით.1 2 კაბელი ელექტროენერგიის მიწოდება розетка 220 В 50 Гц 14 Зажим თხევადი კაპილარული პულსის მილის თერმოსტატული კვანძის წყალქვეშა ტემპერატურის სენსორი Клапан სამი გზა თერმოსტატული MR01 Niple Dual Art.ac606 G 1 (თ). 20 შემოვლითი შემოვლითი CAID თხილის (ერთად обжим ბეჭედი) სამონტაჟო შემოვლითი შემოვლითი Тройник G 1/2 ერთად ჩაშენებული ბალანსის სარქველის ბალანსის ოვერჰედის წრე ყუთში კონექტორი. შერევა პირველადი გამაგრილებელი მიწოდების მიხედვით, რომელიც დამოკიდებულია შერევის ერთეულის розетка ტემპერატურაზე.საჭირო ტემპერატურა ნაჩვენებია ხელით. აკავშირებს თხევადი თერმული ხელმძღვანელი (15) და წყალქვეშა ტემპერატურის სენსორი (17) აფიქსირებს მყისიერად ტემპერატურულ სენსორს შერევით ერთეულიდან თერმული თავზე (15) კაპილარული პულსის მილის (16) თერმული ხელმძღვანელის ზემოქმედების დაწყებისას პირველადი გამაგრილებელი (სადაზღვევო) მიწოდება. კოლექტორის მიმაგრება. კავშირი ხორციელდება ორი рогатый გასაღების გამოყენებით (SW41), როდესაც კოლექტორის სქემები გადაფარავს საკვების კოლექტორისგან საპირისპიროდ. სამი გზა სარქვლის შემოვლითი შემოვლითი გვერდის ავლით, არ გააჩნია მილები G 1 (B-B) პირველადი კონტურით და კოლექტორისთვის.არეგულირებს ზეწოლას შორის საკვებისა და საპირისპირო კოლექტორის შორის სითბოს მასალის სქემების გადაფარვის რეჟიმში. რეგულირებისთვის, თქვენ უნდა ამოიღოთ დანამატი (SW 22). კორექტირება ხორციელდება Шестигранный ключ (SW 5) მიერ. საათის პოზიცია შეიძლება жестко отвертка ერთად თხელი შემორჩენილია გამკაცრდა სანამ ფიქსაცია шпилька в клапане ბუდე შეჩერდა. თუ გარკვეულწილად დასუსტდება თმის ვარცხნილობა, სარქველი შეიძლება დაიხუროს, მაგრამ გახსნისას, დაბრუნდება წინა კონფიგურაციაში. 108.

118 P / P შერევით კვანძის VT.Двойной სპეციფიკაციები Насос - შერევით ერთეულის კვანძის ინსტალაციის Узел სპეციფიკაციები 1 ნიშნის მიმოქცევაში ტუმბო (поз.8). გამოცვლა კვანძის ღირებულების სპეციფიკაციები: Dualmix 01/4 Dualmix 01/6 Wilo Star Rs 25/4/130 Wilo Star Rs 25/6/130 ტუმბოს ტუმბოს შერევის სიგრძის შერევის საკრებულოს (POS.8) მმ მაქსიმალური გამაგრილებელი ტემპერატურა მაქსიმალური საოპერაციო წნევის ბარის პირველადი კონტაქტში , თერმოსტატული სარქვლის ტემპერატურის პარამეტრების თერმული ხელმძღვანელის (POS.15.18) თერმოსტატული სარქვლის სიჩქარის სიმძლავრე --2K (POS.18) კოეფიციენტი თერმოსტატული სარქვლის ადგილობრივი წინააღმდეგობის გაწევისას თერმოსტატული სარქველის მაქსიმალური კოეფიციენტი (POS.18) მაქსიმალური კოეფიციენტი (POS.18) მ 3 / час 0,9 0, M 3 / საათი 2,75 2,75 10 ადგილობრივი წინააღმდეგობის კოეფიციენტი თერმოსტატული სარქველის მაქსიმალური გამტარუნარიანობის (POS.18) უსაფრთხოების თერმოსტატის უსაფრთხოების ლიმიტები უსაფრთხოების თერმოსტატის დაცვის კლასის IP 40 IP გადართვის უსაფრთხოების ტემპერატურის 16 (4) A; 250В 6 (1) А; 400В 16 (4) А; 250В 6 (1) а; 400 В 12 გაზომვის ლიმიტები (поз.7) ჰაერის ტემპერატურა კვანძის მიმდებარე ტერიტორიაზე მინიმალური ზეწოლის წინ 0,1 0,1 15 სატუმბი სიჩქარე სახელმძღვანელო, 3 სიჩქარის სიჩქარე სახელმძღვანელო, 3 სიჩქარის გამტარუნარიანობა დახურვა: 1/2 მ 3 / საათი 0,13 0,13 1 0,52 0,52 1 1/2 0,78 0,78 0,78 2 1,03 1,03 2 1/2 1,3 1,3 3 1, 77 1,77 3 1/2 2,08 2,08 4 2,34 2,34 სრული გახსნა 2,6 2,6 დანართი პირველადი მიკროსქემის მილები ერთვის დუალგიქსის კვანძის თერმოსტატ-მოდულას უკავშირდება G1 (შიდა თემა). მეორადი მიკროსქემის რეციკლავრი მიმაგრებულია თერმოსტატული მოდულისთვის Разъем AC606 G 1 Connector- ის გამოყენებით კვანძით.მათი მონტაჟისთვის, ორი საყრდენი გასაღებები SW 41 გამოიყენება. კონექტორები კვანძის მილები არიან. შემდეგ, ერთი გასაღები ერთდროულად მიმაგრებული ნახევარი ნაერთის сосок, მეორე გასაღები ბრალია კოლექციონერი მეორე ნახევარში сосок. კონექტორი აქვს რეზინის შუასადებები ორივე ხრახნიანი მთავრდება, ამიტომ დამატებითი დალუქვის მასალების გამოყენება არ არის საჭირო. თერმული მეთაურების მიმაგრება, ის წინასწარ ამოღებულია თერმოსტატული სარქველიდან პლასტმასის დამცავი ქუდიდან 18. თერმული ხელმძღვანელის დამაკავშირებელი ხელით ხორციელდება მაქსიმალური პარამეტრების ღირებულებით («60»).დისტანციური სენსორი მოთავსებულია ყდის 10-ში და დაფიქსირდა ყდის ყლორში SWE- ში SW 2. მიმოქცევაში ტუმბოს ინსტალაციისა და დემონტაჟის 8 რეკომენდირებულია ბურთი სარქველებით, რომლებიც დახურულია და Отвертка ან Шестигранный ключ SW 6. ჩვენ არ უნდა დაგვავიწყდეს, რომ ტუმბოს კაკალი და მისი ხრახნიანი форсунки , სპეციალური ბეჭედი შუასადებები უნდა იყოს დამონტაჟებული. დამონტაჟებული შერევით ერთეულის ჰიდრავლიკური ტესტის ჩატარება თანდართული სართულზე - мягкий ერთად, დარწმუნდით, რომ შემოვლითი შემოვლითი გზისა და კვანძის საპირისპირო მტკივნეული გამკაცრდა.ტუმბოს წინ, იხილეთ შემდეგი: - ბურთი სარქველები 2 ღიაა; - ბალანსის Клапан 23 ღიაა რევოლუციების რაოდენობაზე; - თერმოსტატული სათავეში 15-ზე დადგენილია გამაგრილებელი სასურველი ტემპერატურა; - უსაფრთხოების თერმოსტატის შესახებ, ღირებულება შეიქმნა საშუალო ტემპერატურის მიკროსქემისათვის მაქსიმალურად დასაშვებად; სისტემაში შევსების შემდეგ, გამაგრილებელმა უნდა გაათავისუფლოს დარჩენილი ჰაერი ხელით საჰაერო ხომალდის დახმარებით. 109.

119 შერევით ერთეული VT.Dual კონსტრუქციული ელემენტები კვანძის დანართი 6 ქმედებები Essential ფორმულა მაგალითი 1 თერმული ძალა თბილი სართული ცნობილია, QW Q = 15000 Вт 2 ცნობილი ტემპერატურა პირდაპირი სითბოს გადამზიდავი, T 11 ST 11 = 50 ºС 3 ცნობილი ტემპერატურა პირველადი კონტურით, T 1 ST 1 = 90 ºС 4 ცნობილი ტემპერატურა საპირისპირო სითბოს გადამზიდავი თბილი სართული, T 21 ST 21 = 40 ºс 5 გამაგრილებელი ნაკადი მეორად Контур, G 2 კგ / სთ გ 2 = 0,86q / (t 11 - т 21) г 2 = 0.86x15000 / (50-40) = 1290 კგ / სთ 6 გამაგრილებელი მოხმარება პირველადი წრეში, გ 1 კგ / სთ-ში 0,86Q / (T 1 - T 21) G 1 = 0,86x15000 / (90-50) \ u003d 323 კგ / სთ 7 წინასწარ გათვლილი წნევის ზარალი ჰიდრავლიკური ნახევარი გაანგარიშება δp გენდერი = 0,25 ბარი 8 მოხმარების მეშვეობით სატუმბი ერთად შემოვლითი კგ / სთ GH = G 2 + g 1 gh = 1613 კგ / სთ 9 საჭირო გამტარუნარიანობა კოეფიციენტი დაბალანსების სარქველი 23, K VB M 3 / საათი k vb = g 1 / ρ (δp gential) 0,5 k vb = 323/992 (0.25) 0,5 = 0, ტუმბო იღებს 2,5 მ-ზე ზეწოლას 1613 კგ / საათის პროდუქტიულობით (ვილო ვარსკვლავი 25/6 მესამე როტაციის სიჩქარით). დაბალანსების სარქველის შექმნის 1 1/3 110

120 VT კონტროლერი- თერმოსტატი. DHCC 100 დანართი 7 მიზანი და ფარგლები კლიმატური მიკროპროცესორული კონტროლერი სისტემების ტემპერატურის დიფერენციალური განუყოფელი კონტროლის პროპორციული (გათბობა, ვენტილაცია, თბილი სართულები, მწვავე ბალიშები და ა.შ.). რეგულირება ხორციელდება ანალოგური კონტროლის სიგნალის მიწოდებისას Привод- ის Привод- ის Привод Привод- ისთვის, რაც დამოკიდებულია შერეული გამაგრილებელი სენსორისა და გარე ტემპერატურის სენსორის მითითებით.მიზანი: კონტროლის VT შერევით კვანძის. კომბური. პაკეტი მოიცავს გარე ტემპერატურის სენსორს და გამაგრილებელ ტემპერატურულ სენსორს, რომელიც საშუალებას აძლევს ავტომატური ტემპერატურის კონტროლი გამაგრილებელ კომპენსაციას. კონტროლერის გამოყენება Зональный коммуникатор ZC 100- ერთად, არეგულირებს ტემპერატურის ტემპერატურას (კონტურები) ოთახის თერმოსტატების გუნდების შესაბამისად. სპეციფიკაციების სახელი ინდიკატორი ედ. გამოცვლა მნიშვნელობა მაჩვენებელი ელექტრო ძაბვა 24 დენის კოშკის ცვლადი AC შენიშვნები სიხშირე სიხშირე მიმდინარე HZ 50/60 სრული ენერგია მოხმარების VA 15 კონტროლის პარამეტრი V 0-10 ძაბვის, ანალოგური რაოდენობის შეყვანის არხების რაოდენობა 3 ანალოგური რაოდენობა გამომავალი მოწყობილობები PCS 1 ანალოგური Pump Mail 4 შემდეგ გათიშვის მოთხოვნის მიღება ინგლისური, ფრანგული, გერმანული, იტალიური პაკეტების კონტროლერი, პასპორტი, გარე ტემპერატურის სენსორი საკაბელო, გამაგრილებელი ტემპერატურის სენსორი საკაბელო, შეფუთვა ამინდის კომპენსაცია მომხმარებლისთვის განსაზღვრული გრაფიკა, ფუნქციონალური კომპენსაცია დღის განმავლობაში (ღამე, არარსებობა და ა.შ.) გარანტიის პერიოდი 5 რეკომენდებული დისკები IVAR SRV 24, TE 3061, M106Y, Behr, Moehlenhoff, Lineg ინსტალაციის შეკვეთა 1. საკაბელო Привод смесительного устройства - სგან 4-პოლუსის შემაერთებელი «Привод / двигатель» (მიქსერის დრაივი). 2. საკაბელო გამაგრილებელი ტემპერატურის სენსორიდან 3-ბოძზე შერეული სენსორის კონექტორი (გამაგრილებელი ტემპერატურის სენსორი). 3. აშენებული გარე ტემპერატურის სენსორი ჩრდილოეთ ფასადზე შენობის ადგილზე მიუწვდომელია პირდაპირ მზის. საკაბელო გარე ტემპერატურის სენსორიდან 3-ბოძზე "გარე სენსორი" კონექტორი (გარე სენსორი) მიუთითებს.საკაბელო მავთულხლართების ფერები (მარცხნივ მარჯვნივ): წითელი თეთრი შავი (დენის სენსორი). 4. 2-ბოძების შემაერთებელი "მოთხოვნა შეყვანა" "ტუმბოს" კონტექსტში (ტუმბოზე), ZC კაბელის ზონალურ კომუნიკატორის საბჭოს 2-ბოძზე "მოთხოვნის გამომუშავება" (სატუმბი ტუმბოს კონტროლი) მაგნიტური შემქმნელის (Пусковая установка). 6. 24 В AC- ელექტროენერგიის მიწოდების (IEC- ის მიხედვით) 3-"ძალაუფლების" კონტექსტში. ყურადღება: 220 В, разъем 220 В - ის მიწოდება გამოიწვევს კონტროლერის გამომავალს. 7. არსებობს უსაფრთხოების თერმოსტატი, მისგან 2-კონექტორს "AUX A" (დამატებითი მოწყობილობა) მიუთითებს.111.

121 VT კონტროლერი- თერმოსტატი. DHCC 100 დანართი 7 ღილაკების приложений სიმბოლოების მიხედვით, მთავარი მენიუში დაბრუნება, აირჩიეთ მენიუ, შეიტანეთ ცვლილებები აირჩიეთ მენიუ, აირჩიეთ Подменю. უკან წინა მენიუში ან подменю, масштабирование ქვემოთ მომდევნო მენიუში ან подменю, შეამციროს ღირებულება პარამეტრების კონტროლერი მთავარი მენიუ კომპლექტი: 35C out: 5,1 vt.com: 34C 09:17 Установить vt.com დროის ტემპერატურა გამაგრილებლის გასასვლელში. ან მითითებული ხელით ან რეგულირებადი გრაფიკით. შერევით ერთეულის განყოფილებაში ფაქტობრივი ტემპერატურის მითითება.Выкл. არარის მოთხოვნით Зональный კომუნიკატორი ფაქტობრივი გარე ტემპერატურა (მიხედვით გარე ტემპერატურის სენსორი) მიმდინარე დრო თარგი A: -20C Макс .: 45C Темп. B: 20C Мин .: 30c Темп A Макс. ნაჩვენებია მაქსიმალური გარე ჰაერის ტემპერატურა. გამაგრილებელი ტემპერატურა ნაჩვენებია ან მაქსიმალური გარე ჰაერის ტემპერატურაზე. შემცირებული ტემპერატურის რეჟიმის დღის განმავლობაში ნაჩვენები ან კომპლექტი. 02:00 Температура: 5C выкл .: 06:30 вкл. Температура выкл. დაწყების დრო პერიოდის შემცირებული ტემპერატურა.ხარისხების რაოდენობა არის ნაჩვენები ან კომპლექტი, რომლის მიხედვითაც გამაგრილებელი მცირდება ტემპერატურა, არის ნაჩვენები ან შემცირებული ტემპერატურის პერიოდის დაწყების დრო. მიმდინარე დროის პარამეტრი ნაჩვენებია ან ადგენს მიმდინარე დროის კომპლექტს (ЧЧ: ММ) 00:00 კომპლექტი მიმდინარე დროის მონტაჟი და მითითება ფორმატში 24 ч (CC: მმ) 112

122 VT კონტროლერი- თერმოსტატი. DHCC 100 დანართი 7 კონტროლერის კონტროლერის კონტროლერის კონფიგურაცია / გამორთვა / off ამინდი და დროებითი კომპენსაციის გაუქმება: Off Esterna: Off Noverna (ночь) Esterna (Night) Esterna (ქუჩის) გარდამტეხი (On) ან გამორთვა (off) შემცირება Coolant ტემპერატურა მოცემულ პერიოდში (ღამის გადახდის) (ON) ან გამორთვა (OFF) სპეციფიკური ტემპერატურის გრაფიკზე (ამინდის კომპენსაცია) დაბრუნებისას ქარხნის პარამეტრების დაბრუნების ფაქტში Resert Confect (SU) (UP) უკან (UP) უკან დაბრუნების ქარხნის პარამეტრები.შეწყვეტის შემდეგ, უარი მენიუ გამოჩნდება ქარხნის პარამეტრებში ენის შერჩევისთვის (ინგლისური, ფრანგული, გერმანული, იტალიური) მონაცემები Сервоклапан ZERO-: 20: 10 დასახლება. დისკები: Valtec-20; ИВАР-20; BEHR-20; Moehlenhoff-60; Линег-60 აღნიშნავს, დისკუსიის კენჭისყრის სიხშირე დრაივების კონტროლის ორგანოს პოზიციაზე: Valtec-10; Ивар-10; BEHR-10; Moehlenhoff-5; Lineg-5 1. კონტროლერის განათება ავტომატურად გამორთულია ღილაკზე ბოლო პრესის შემდეგ 1-1.5 წუთის შემდეგ.2. კონტროლერის გადატვირთვა, ისევე როგორც ენის შეცვლა, შეასრულოს შემდეგი ნაბიჯები: - გამორთვა ძალა; - ჩართეთ ძალა; - დაწკაპეთ (ქვემოთ) სამჯერ; - პრეს (вверх) დაბრუნების შესახებ შერჩეული ენის შესახებ. 3. კონტროლოლთან დაკავშირებული უსაფრთხოების თერმოსტატი, გამაგრილებლის წინასწარ განსაზღვრულ ტემპერატურაზე, იძლევა ბრძანებას ტუმბოს გათიშვისა და სარკინიგზო დისკზე. 4. როდესაც კონტროლერი თავდაპირველად ჩართულია, ენა შეირჩევა (იხ. Подсказка 2). 113.

123 Коммуникатор Undercomm VT.ZC 100 დანართი 8 დანიშნულება 8 დანიშნულება 8 დანიშნულებაა კომუნიკატორი, რომელიც ემსახურება საკონტროლო სიგნალებს (ВКЛ / ВЫКЛ) ოთახის თერმოსტატებს თერმოსტატული ვენების სერვერის დრაივებისთვის კონტურების კონტროლის კონტროლის კონტროლს.არარსებობის მოთხოვნის ყველა თანდართული კონტურების (საჭირო ტემპერატურა დამონტაჟდა ყველა ოთახში), კომუნიკატორი სარელეო აძლევს ბრძანება დახურეს შერევით კვანძის მიმოქცევაში ტუმბო. ეს საშუალებას გაძლევთ შექმნათ ეკონომიკური გათბობის სქემები, ასევე ვრცელდება მიმოქცევაში ტუმბოს მომსახურების ცხოვრებაში. კომუნიკატორი შეიძლება გამოყენებულ იქნას როგორც ცალკე მოწყობილობა და კომპლექსური კლიმატური კონტროლერის კომპლექსით (როგორიცაა DHCC 100, DHCC 100) სპეციფიკაციების სახელი ინდიკატორი აღჭურვილობის აღჭურვილობა. გამოცვლა 24 Гц 50/60 სრული დენის მოხმარების ამჟამინდელი დენის მოხმარების VA 3 დაკავშირებული Цепи PCS 6 ტიპის შეყვანის სიგნალები ოთახის თერმოსტატები / ВЫКЛ ტიპის კონტროლის სიგნალები Сервоприводы вкл. / Выкл. გადართვის უნარი ტუმბოს სარელეო ცვლადი სიხშირე სიხშირე Power Servo 24 I / U 2A / 25 AC ტუმბოს სარელეო გახსნისას, 3x კომუნიკატორის სერიული კავშირი დასაშვებია (18 კონტურები) AU კონტაქტები ყველა ოთახის თერმოსტატები ღია ტუმბოზე არის მითითებული კონტროლერი (არ არის გათვალისწინებული კომუნიკატორი).DVCC100 გამოყენებისას, პარამეტრი 4 წთ. საკომუნიკაციო კომუნიკატორი კომუნიკატორი, პასპორტი, შეფუთვა აუცილებელი სატრანსფორმატორო სიმძლავრე 24V AC დამატებითი ფუნქციები დასახლების ცხოვრების 114 ღირებულების 40VA ღირებულება 12 კონტრისთვის; ЦЕПИ 50 ВА 18 ВА Светодиод სიგნალის ხელმისაწვდომობა კონტურები და მიმოქცევაში სატუმბო წლის 15 სამონტაჟო

124 კომუნიკატორი Зональный VT.ZC 100 დანართი 8 სამონტაჟო და კონფიგურაცია 1. Подключение кабеля питания 24 В переменного тока კონტაქტები A და მარცხენა მხარეს პანელი.2. ოთახის თერმოსტატების ორი მავთულის კაბელები, რომლებიც არანაკლებ 0,25 მმ 2-ის ჯვარი სექციით აკავშირებს შესაბამისი ზონის ტერმინალებს კომუნიკატორის საბჭოში. ერთი წყვილი ტერმინალს უფლება აქვს, არა უმეტეს ერთი თერმოსტატი. შემაერთებელი საკაბელო -50м მაქსიმალური სიგრძე. 3. Сервоприводы ორი მავთულის კაბელები (2x1 мм 2) ანიჭებენ შესაბამისი ზონის ტერმინალებს კომუნიკატორის საბჭოში. დარწმუნდით, რომ Сервоприводы გამოითვლება 24 В переменного тока (2 А) ძალა. 4. ორი მავთულის საკაბელო ტუმბოს სარელეო ტუმბო (24 В переменного тока) დაკავშირებულია სატუმბო ტერმინალებთან კომუნიკატორის საბჭოში.5. კონფიგურაცია Зона падения კონცენტრატორები (წითელი) 1-დან 6-მდე ზონა ჩართულია (დახურულია შეყვანისა და გამომავალი საკონტაქტო), როდესაც გადართვის ენა არის. ზონა გამორთულია (შეყვანის და გამომავალი კონტაქტის ღიაა), როდესაც გადართვა დაბალია. ყველა კომუნიკატორის ზონების გამოყენებისას, მითითებული ყველა კონცენტრაცია ადგილმდებარეობისთვის. მრავალჯერადი კონტურების ერთ-ერთ თერმოსტატის კონტროლისას, თერმოსტატი საკაბელო პირველ ზონასთან მიმაგრება, მიმდებარე ზონების მითითება შედის შედგენილ პოზიციაზე: ეს ზონები ერთ თერმოსტატით კონტროლდება.6. შეცვლა 7 სარეზერვო (არ გამოიყენება). 7. შეცვლა 8 აკონტროლებს ტუმბოს სარელეო. როდესაც გადართვის შემდეგ, ტუმბოს სარელეო გადართვა ჩართულია, ერთად გამორთულია. 8. პირველი კომუნიკატორის საბჭოს მარჯვენა მხარეს რამდენიმე კომუნიკატორის A, B, C, D სერიული კავშირი, პირველი კომუნიკატორის საბჭოს მარჯვენა მხარესთან დაკავშირება, შესაბამისი კომუნიკატორის საბჭოს მარცხენა მხარეს შესაბამისი ტერმინალების დაკავშირება 1.5 მმ 2. ამ შემთხვევაში, სატუმბო კონტროლს შეუძლია განახორციელოს ნებისმიერი კომუნიკატორი (მეორე ტუმბოს რელეებზე, გამორთეთ) 9.პირველ კომუნიკატორთან ერთვის თერმოსტატი შეიძლება გააკონტროლოს მეორე კომუნიკატორის მიმდებარე ტერიტორიებზე. მაგალითად: თუ თერმოსტატი პირველ კომუნიკატორის ზოლს ანიჭებთ, ხოლო კავშირის ზონები 1 და 2 დაარსებულია "ჩართული" პოზიციაზე, თერმოსტატი აკონტროლებს ზონებს 6, 1, 2.: 220V- ის მიწოდება ძაბვის კონექტორები გამოიწვევს გამომავალი კომუნიკატორს. 115.


სატუმბი მოდული თერმოსტატული მოდული თერმოსტატული მოდული 4 3 0 9 3 6 9 8 7 6 8 ტუმბოს Набор узлов არ შედის 0 6 7 3 9 4 3 მიზანი და შერევის ერთეული ორმაგი განკუთვნილია გათბობის სისტემაში

2 7 3 TT 2 T ტუმბო შედის Узел 5 3 0 2 3 Насос შედის T2 TTT 2 5 8 0 0 4 2 4 0 8 BB T 2 3 2 0 T 4A 4 B მიზანი და მასშტაბის შერევით კვანძი

ტექნიკური პასპორტის პროდუქტები Насос ჯგუფი პანელის გათბობისთვის SG21 www.fadocompany.com ტექნიკური პასპორტის პროდუქტები 1. მიზანი და მოცეკვავე 1.1. სატუმბი შერევით კვანძების განკუთვნილია

ტექნიკური კატალოგის მიზანი და ფარგლები შერევით ერთეული განკუთვნილია შექმნას სისტემაში გათბობის სისტემა ღია მიმოქცევაში მიკროსქემის შემცირებით

ტუმბოს შერევის ასამბლეის გათბობის სისტემის პროფესიონალური საინჟინრო ამ მასალას მოუწოდა, გადმოგცეთ ინფორმაცია თქვენს მიერ მთავარი გათბობის სისტემების განვითარების შესახებ, მადლობა

მწარმოებელი: Valtec S.r.L., Via G. Di Vittorio 9, 25125-Brescia, იტალიის მიზნით და მასშტაბის შერევის ერთეული განკუთვნილია შექმნას ღია შენობა გათბობის სისტემაში

მწარმოებელი: Valtec S.r.rl., Via G. Di Vittorio 9, 25125-Brescia, იტალია (Votek, Brescia, იტალია) მიზანი და მასშტაბის შერევით ერთეული განკუთვნილია შექმნას გათბობის შენობა

შინაარსი 1. მიზანი და ფარგლები 2. ტუმბოს შერევის ერთეულის სითბოს მექანიკური დიაგრამა. გარეგნობა 4. მასალები 5. სატუმბი ჯგუფის ელემენტების კონსტრუქციული და კომპონენტები 6.სპეციფიკაციები

მწარმოებელი: Valtec S.r.L., ვია Pietro კოსას, 2, 25135-Brescia, იტალია სატუმბი შერევით ერთეული ჩაშენებული გათბობის სისტემები 1. Модификация -VT.combi კვანძი თერმოსტატი თხევადი

მწარმოებელი: Valtec s.r.l., ვია Pietro კოსას, 2, 25135-Brescia, იტალიის კვანძების სატუმბი-შერევით მოდელები: PS - 46232 1. Модификация -VT.com- ს კვანძი თერმოსტატით თხევადი

ტექნიკური პასპორტის პროდუქტები Насосный смеситель ერთეული გარე გათბობის სისტემები SG0 www.fadocompany.com ტექნიკური პასპორტი პროდუქცია. დანიშვნა და მოცულობა .. სატუმბი შერევით კვანძების განკუთვნილია

ტექნიკური პასპორტის პროდუქტები 1. მიზანი და ფარგლები. 1.1 სატუმბო-შერევის ერთეული განკუთვნილია გათბობის სისტემაში დამატებითი მიმოქცევაში შესაქმნელად,

სატუმბი-შერევის ერთეული გარე გათბობის სისტემებისთვის SG0 www.fadocompany.com ტექნიკური პასპორტის პროდუქტები Насосно-смесительный узел SG0. მიზანი და ფარგლები. გამოჩენა .. სატუმბი შერევით

ტექნიკური პასპორტის პროდუქტის სისტემის სისტემის სისტემა www.fadocompany.com ნაკრები SEN სართულების სისტემები SEN 1. მიზანი და მოცეკვავე 1.1. გარე გათბობის სისტემის დაკავშირება

Насос GP 1190 ჯგუფი ინსტრუქციები განაცხადის Рис. 3.0 დათარიღებული 07.02.2018 Ru Againt Mixing Group "GP 1190" განკუთვნილია ფიქსირებული ტემპერატურის შენარჩუნების მიზნით გათბობის სისტემის კონტურში

ტექნიკური პასპორტის პროდუქტის სისტემის სისტემის სისტემა www.fadocompany.com ნაკრები SEN სართულების სისტემები SEN 1. მიზანი და მოცეკვავე 1.1.გარე გათბობის სისტემის დაკავშირება

TMIX-XL შერევით Кивает სამონტაჟო სახელმძღვანელო წაიკითხეთ ინსტრუქციები დაწყებამდე მუშაობის დაწყებამდე! ტექნიკური მონაცემები: მუხლი Насос клапана 5161 Top S 30/7 Ø25 K V = 10 5162 TOP 30/7 Ø32 K V = 16 5163 TOP

ქვედა მხარის კვანძების მიზნები და ფარგლები განკუთვნილია წყლის გათბობის სისტემების მოწყობილობების გვერდითი დამატებით, მიწოდების მილსადენების მოწყობაში

Ხელოვნება. Группы насосов R001, R002, R003 ფუნქცია ტუმბოს ჯგუფი მოდულირებული კორექტირებით Комплект: - 3-შერევით сервопривод.- 3 ტუმბო ან კლასის ტუმბო

მწარმოებელი: Valtec S.r.l., Pietro კასას, 2, 25135-Brescia, იტალია 1. განაცხადის გამოყენება და მოცულობა 1.1. ოსტატი-შერევის ერთეული განკუთვნილია გათბობის სისტემაში ღია მიმოქცევაში შენობის შესაქმნელად

ოთახის ელექტრონული ქრონოთერმოსტის VT.As 709 პროგრამული მიზნობრივი ოთახის ტემპერატურის შიდა რეგულირებისა და შენახვისათვის

მონტაჟი ინსტრუქციები კოლექციონერი ინტეგრირებული შერევით ფართობი: კოლექციონერი ინტეგრირებული შერევით Узел Thermotech განკუთვნილია დაკავშირება დაბალი ტემპერატურის სისტემა გარე

ტექნიკური ინფორმაცია სამონტაჟო და ოპერაცია Смешивание Thermix კვანძის Смешивание Thermix V კვანძის Thermix Trennsystem თერმოსტატული კონტროლის ერთეულის გამიჯვნა სისტემის შერევით

თბილი წყლის სართულები თერმოტექნიკის კატალოგი 2014 1 из 6 Ø X კედლის სისქე, MM ფასი 13 PM, რუბლი.20016 16x2 70/140/240/350/650 1,40 67,20 20090 17x2 70/140/240/350/650

Umonor Push 23A შიდა კლიმატის სისტემების Насосный смесительный блок Uplor Push 23A სამონტაჟო ინსტრუქციები 08.2010 Насос-смеситель Une Upon 23A Насос-смеситель Une Push 23A შემუშავებული

აღწერა 2 1 კოლექციონერი ერთეული აერთიანებს საკვებისა და უკუ კოლექტორების, მექანიკური настройка ვენტილების, თერმოსტატული სარქველების (ელექტროთერმული Servo- ს ინსტალაციის შესაძლებლობას), ავტომატური

აღწერა შერევით ჯგუფები განკუთვნილია მუშაობა იატაკზე გათბობის სისტემაში.განაწილების კოლექტორისთვის "თბილი სართულზე" დაკავშირება. შერევის ჯგუფის ფუნქცია არის შენარჩუნება

მწარმოებელი: Fränkische Rohrwerke Gebebr. Kirchner GmbH & Co. კგ, Hellinger Straße 1, 97486 Königsberg / გერმანია Profitherm M2 Saurbersion კვანძის Насос ყველა პროდუქტი Profitherm პროდუქცია

ტექნიკური აღწერა კომბინირებული ავტომატური ბალანსის Клапан AB-PM Клапан DN 10-32, PN 16 აღწერა AB-PM კომბინირებული ავტომატური დაბალანსება Клапан. სარქველს აქვს კომპაქტური შემთხვევა

ტექნიკური პასპორტის პროდუქტები Насосная смесительная группа Solomix Uni-Fitt ყურადღება! Кормушка ტოპ 2 დანიშნულების სატუმბი შერევით ჯგუფი Solomix Uni-Fitt განკუთვნილია

ინსტრუქციები თბილი სართული სისტემის ICMA ხელოვნების დაწყების ინსტრუქცია.M056 ხელოვნება. K013 СМЕСИТЕЛЬНАЯ ГРУППА (MRT. M056) და კოლექტორის ჯგუფი (ხელოვნება K013) განკუთვნილია სითბოს ენერგიის გავრცელება თბილი სართულზე.

ტემპერატურის ზონის სისტემის მოდელის კონტროლერი: 1. ჰიდრავლიკური მიკროსქემის კონტროლერის აღწერა და დამონტაჟება 2. განზომილებები და ჰიდრავლიკური

ტექნიკური პასპორტის პროდუქტები Насосно-смесительная группа Uni-Fitt 2 ტექნიკური პასპორტის ყურადღება მიაქციეთ კოლექციონერის პოზიცია თავზე. 3 шт. სატუმბი შერევით ჯგუფი Uni-Fitt განკუთვნილია

Kev-UTM Node განკუთვნილია შეინარჩუნოს წინასწარ განსაზღვრული ჰაერის ტემპერატურა თხევადი საჰაერო გამაცხელებელი (ქულერი) розетка - ის საშუალებით, რომელიც უზრუნველყოფს გამაგრილებლის მიწოდებას.Გამოყენებითი

Ხელოვნება. Коллекционная группа ფუნქცია კოლექტორის ჯგუფი განკუთვნილია სითბოს ენერგიის გავრცელება თბილი სართულზე. ეს ინსტალაცია გამოიყენება იატაკზე გათბობის სისტემებში

აღწერა ბინების გათბობისთვის GE556Y171 (GE556-1 სერია) აქვს ბინის გათბობის სისტემის სითბოს обменник. ბინა სადგურები გათბობისა და წარმოების ცხელი

ფუნქციის დისტრიბუციის სარქველი, ხელოვნების ნაკადი ფილიალი. 307 საშუალებას გაძლევთ ფილიალის კონტურის შესანახი. შესაძლებელია ხელოვნების ელექტროთერმული მომსახურების დაკავშირება.978, 979, 980 ჩვენი თერმოსტატული

НЕПТУН IWS შერევის ერთეული დაბალი ტემპერატურის გათბობის სისტემების ოპერაციის სახელმძღვანელო AKC.00085.01Re ყურადღება! უნდა მოხდეს ნეპტუნის IWS შერევის ერთეულის მონტაჟი და გაშვება.

სპეციფიკაცია შერევით Узлы FHM-CX თბილი სართული განაცხადის არეალი. 1: FHM-C5 შერევით ერთეული (насос ИБП) Рис.2: FHM-C6 ერთეული (насос ИБП) Рис. 3: შერევით Узел FHM-C7 (насос

GM 1192 შერევით ჯგუფი ინსტრუქციები განაცხადის Figm ver.4.0 დათარიღებული 02.07.2018 RU მიზანი 22 შერევით ჯგუფი "GM 1192" არის მარეგულირებელი ერთეული, რომელიც აერთიანებს ერთ მოწყობილობას

როგორც გათბობის ხელსაწყო, შეგიძლიათ გამოიყენოთ დამონტაჟებული ან სართული ორმაგი ჩართვა გაზის ქვაბი, Anogv ან ელექტრო საქვაბე. სქემა განკუთვნილია ორსართულიან გათბობის სისტემის დამონტაჟებაზე

Thermix პასპორტის შერევას ერთეული trennsystem გამყოფი სისტემა ელექტრო შერევით ელემენტის Смесительный блок Thermix V თერმოსტატიკური

ავტომატური დაბალანსება ვენტილების ASV ​​სერიის აღწერა და ფარგლებს ფიგურა.1. АСВ АСВ-П = 150 = 50 = 65 АСВ-БД АСВ-I АСВ-М = 15 50 ავტომატური დაბალანსება

სადისტრიბუციო სავარცხლები "მულტიდის SF" "Multidis SF" ბეჭედი უჟანგავი ფოლადის 1 პანელის გათბობის ჩაშენებული ჩანართების ბინა ბეჭედი მიწოდება, ერთად Клапан ჩანართები

სპეციალისტებისთვის საოპერაციო ინსტრუქციები Gus Pump ჯგუფები გათბობის Circuit დისტრიბუციის მრავალფეროვნება. 307 564 ხელოვნება. 307 565 ხელოვნება. 307 566 ხელოვნება. 307 567 ხელოვნება. 307 568 ხელოვნება.307 578 ხელოვნება. 307.

ნახატების ძირითადი ნაწილის (ებ) ის ძირითადი ნაწილის განცხადების შესახებ განცხადების შესახებ. საერთო მონაცემები. პასპორტის გათბობის სისტემა. შერჩევა циркулирующий. სახელი სართული დიზაინი გათბობით

მწარმოებელი: Valtec S.r.L., Via G. Di Vittorio 9, 515-Brescia, ბლოკის კოლექციონერი რეგულირებადი და საკეტი ვენტილები მუხლი VT 594 MX PS -371 აღწერა კოლექციონერი ერთეული აერთიანებს საკვების

ინსტალაცია და საოპერაციო ინსტრუქციები ამინდის კომპენსაციის კონტროლერი AWOMIX 10 AUTOMIX 10 გათბობის სისტემისთვის განკუთვნილია ამინდის კომპენსაციის ტემპერატურის ტემპერატურის რეგულირება.

R8R იანვარი 0 სწრაფი მონტაჟი განყოფილება R8R R8RY0 R8RY0 R8RY0 R8RY R8RY R8RY R8RY R8RY R8RY R8RY R8RY R8R ჯგუფები გამოიყენება გათბობისა და გაგრილების სისტემის კონტროლისთვის (R8ry0, R8RY მხოლოდ გათბობისთვის).

Котлы серии Power Plus Plus აქსესუარები კვამლის მოცილება სისტემის ელემენტები და საჰაერო მიღების ნაკრები საჰაერო მიმდევრობისთვის: Котлы серии Power Plus მიეწოდება მომზადებული ინსტალაცია

სამონტაჟო ინსტრუქციები BSP გათბობის კონტურის მოდული - MK Wolf GmbH Postfach 1380 84048 Mainburg ტელ.08751 / 74-0 ფაქსი 08751/741600 ინტერნეტი: www.wolf-heiztechnik.de 3061739 änderungen vorbehalten 12/08 მოდული

Ердан иситиш трубасининг оптимальная узунлиги канча? Ердан иситиш учун quvur uzunligini qanday hisoblash mumkin Ердан иситиш учун maksimal quvur uzunligi.

"Issiq pollar" узок vaqtdan beri ekzotik tur sifatida qabul qilinmayapti - tobora ko'proq uy egalari ushbu texnologiyaga turar-joy xususiyatlarini isitish uchun murojaat qilishmoqda. Bunday tizim uyni to'liq isitish funktsiyasini to'liq o'z zimmasiga olishi yoki klassik isitish moslamalari yoki konvektorlar bilan birgalikda ishlashi mumkin.Табиийки, бу xususiyatlar oldindan, umumiy dizayn bosqichida hisobga olinadi.

Loyihalarni ishlab chiqish, tizimlarni o'rnatish va disk raskadrovka bo'yicha takliflar etarli emas. Ва сюнга карамай, ко'плаб уй эгалари, кадимги йакши ан'аналарга ко'ра, хамма нарсани о'з ко'ллари билан килишга интилишади. Боеприпасы бундай «ко'з билан» иш хали хам амальга оширилмайди - у йоки бу тарзда хисоб-китоблар талаб гилинади. Ва асосий параметрлардан бири бу битта девредеки quvurlarning umumiy ruxsat etilgan uzunligi.

Va odatdagi o'rtacha xususiy turar-joy binosi sharoitida, qoida tariqasida, диаметром 16 мм бо'лган чувур йоткизиш учун этарли, избегая учун биз то'кстаб коламиз. Shunday qilib, biz 16 ta quvurli er osti isitish sxemasining maksimal uzunligi qancha bo'lishi mumkinligi haqidagi savolni ko'rib chiqmoqdamiz.

Nima uchun tashqi диаметром 16 мм bo'lgan quvurni ishlatish yaxshiroq?

Boshlash uchun - нима учун 16 мм quvur ko'rib chiqilmoqda?

Хаммаси иуда оддий - амалиёт шуни ко'рсатадики, бундай диаметр уйдаги йоки квартиррадаги "иссик поллар" учун этарли.Ya'ni, kontur o'z vazifasini bajara olmaydigan vaziyatni tasavvur qilish qiyin. Бу шуни англатадики, каттарок 20 мм дан фойдаланиш учун хакикатан хам асосли сабаб йок.

Va shu bilan birga, 16 мм quvurni ishlatish bir qator afzalliklarni beradi:

  • Аввало, бу 20 мм лихамкасбидан то'ртдан бир кисмга арзонрок. Худди шу нарса барча керакли арматура учун коулланилади - бир хил арматура.
  • Bunday quvurlarni yotqizish osonroq, ular bilan, agar kerak bo'lsa, siz 100 mm gacha bo'lgan konturni yotqizish bosqichini bajarishingiz mumkin.20 мм quvur bilan shov-shuv ko'proq va kichik qadam shunchaki mumkin emas.
  • Devredeki sovutish suvi hajmi sezilarli darajada kamayadi. Одди хисоб-китоб шуни корсатадики, трубанинг 16 мм ишлайдиган метрида (девор калинлиги 2 мм, ички канал 12 мм) 113 мл сув сакланади. Ва 20 мм (ички диаметром 16 мм) да - 201 мл. Яни, фарк факат бир метр квур учун 80 мл дан ошади. Ва бутун уйнинг иситиш тизими микесида - бу том манода иуда йакши микдорга айланади! Ва нихойат, ушбу хаджмни иситишни та'минлаш керак, бу асосан энергия ташувчилар учун асосиз хараджатларни келтириб чикаради.
  • Va nihoyat, katta diametrli quvur beton dastani qalinligini oshirishni talab qiladi. Истасангиз ветчина, хохламасангиз ветчина хар кандай трубанинг юзасидан камида 30 мм баландликда туришингиз керак бо'лади. 4-5 мм бо'лган бу «бахцизлар» кулгили ко'ринмасин. Катламни куйиш билан шуг'улланган хар бир киши бу миллиметровое увеличение о'нлаб ва юзлаб килограмм ко'шимча бетон эритмасига айланишини билади - барчаси бу майдонга бог'лик. Бундан ташкари, 20 мм quvur uchun dastani qatlamini yanada qalinroq qilish tavsiya etiladi - konturdan taxminan 70 мм balandlikda, ya'ni deyarli икки баравар калинрок бо'лади.

Бундан ташкари, тур-джой бинолярида полнинг хар бир миллиметр баландлиги учун "кураш" тез-тез бо'либ туради - шунчаки иситиш тизимининг умуми "пироги" калинлигини ошириш учуни "бо'ш эймасли".

20 миллиметров quvur катта юк ko'tarilgan xonalarda, katta tirbandlikka ega bo'lgan zallarda, sport zallarida va hokazolarda poldan isitish tizimini amalga oshirish zarur bo'lganda oqlanadi. У эрда, шунчаки тагликнинг мустахкамлигини ошириш сабаблари учун ко'прок исиклик алмашинадиган майдон зарур бо'лган массив калин катламлардан фойдаланиш керак, бу аник квур 20 ва ба'зан хатто 25 мм.Уй-джой биноларида бундай хаддан ташкари нарсаларга муроджаат qilishning ходжати йок.

Совутгични инджичка трубадан "суриш" учун айланма насоснинг кувват ко'рсаткичларини ошириш зарурлигига этироз билдирилиши мумкин. Назарий джихатдан, бу шундай - гидравлик каршилик, альбатта, диаметр пасайиши билан ортади. Амалиот шуни корсатадики, аксарият айланма насослар бу вазифани уддалаши мамкин. Quyida biz ushbu parameterga e'tibor qaratamiz - бу шунингдек kontur uzunligi bilan bog'liq.Шунинг учун хисоб-китоблар тизимнинг макбул йоки хеч бо'лмаганда макбул, иуда ишлайдиган ко'рсаткичларига эришиш учун амалга оширилади.

Шундай килиб, келинг, аник 16 мм бо'лган кувурга этибор каратамиз. Ushbu nashrda quvurlarning o'zi haqida gapirmaymiz - я'ни порталимизда алохида макола мавджуд.

Suvli "issiq zamin" uchun qanday quvurlar maqbuldir?

Hamma mahsulotlar polni isitish tizimini yaratish uchun mos emas. Quvurlar ko'p yillar davomida devorga o'rnatiladi, ya'ni ularning sifati va ishlashiga alohida talablar qo'yiladi.Qanday tanlash kerak - portalimizning maxsus nashrida o'qing.

Как включить uzunligini qanday aniqlash mumkin?

Савол бутунлай то'г'ри ко'ринади. Хакикат шундаки, Интернетда сиз бу борада ко'плаб тавсияларни топишингиз мамкин - кувур ишлаб чикарувчилардан ветчина, тайрибали усталардан ветчина, очигчасига, бошка манбалардан ма'лумотларни тафсилотлардайган «йасторблашклардайрдайган».

Shunday qilib, ishlab chiqaruvchilar ko'pincha o'z mahsulotlariga hamroh bo'ladigan o'rnatish yo'riqnomasida siz 100 metrga etgan 16 мм quvur uchun elektron uzunligi uchun belgilangan chegumarani topishingiz mhsulotlariga.Boshqa nashrlarda 80 metrlik chegara ko'rsatilgan. Tajribali montajchilar uzunligini 60 ÷ 70 metrgacha cheklashni maslahat berishadi.

Ко'риниши мамкин, яна нима керак?

Ammo haqiqat shundaki, kontur uzunligining ko'rsatkichi, ayniqsa "maksimal uzunlik" ning noaniq ta'rifi bilan, тизимнинг бошка параметрларидан аджратилган холда ко'риб чикиш иуда qiyin. Тавсия этилган чегаралардан ошиб кетмаслик учун "ко'з билан" контурни йоткизиш учун - хаваскор йондашув. Ва бундай муносабат билан тез орада тизим исида чукур умидсизликларга дуч келиш мумкин.Шунинг учун, контурнинг мавхум "руксат этилган" узунлиги билан емас, балки муайян шартларга мос келадиган оптимальный билан ишлаш йахширокдыр.

Va bu (aniqrog'i, uning qanchalik chambarchas bog'liqligiga bog'liq emas) тизимнинг бошка параметрлари массасига бог'лик. Bunga xonaning maydoni, uning maqsadi, uning issiqlik yo'qotishining hisoblangan darajasi, xonadagi kutilayotgan harorat kiradi - bularning barchasi konturni yotqizish bosqichini aniqlashga imkon beradi. Va shundagina uning uzunligini baholash mumkin bo'ladi.

Шундай килиб, бизнес контурнинг оптимального узунлигига эришиш учун "бу чигални ечишга" характерат гиламиз. Va keyin biz hisob-kitoblarimizning to'g'riligini tekshiramiz.

"Иссик замин" параметрларига берега нечта асосий талаблар

Хисоб-китобларни давом эттиришдан олдин, сувни иситиш тизимига мос келадиган ба'зи талаблар билан танишиб чикиш керак.

  • "Issiq zamin" asosiy isitish tizimi vazifasini bajarishi mumkin, ya'ni uyning binolarida qulay mikroiqlimni to'liq ta'minlashi va issiqlik yo'qotishlarini qoplashi mumkin.Яна бир вариант, янада окилона - бу одатдаги радиаторлар йоки конвекторлар учун "йордамчи" вазифасини баджаради, тизимнинг умами ишлашида ма'лум улушни олади, уйдаги умумий кулайликни оширади. Бундай холда, хисоб-китоб якин муносабатларда амалга осирилиши керак - егалар олдиндан умуми тизим кайси нисбатда ишлашини олдиндан белгилаб олишлари керак. Masalan, 60% yuqori haroratli радиатор tizimi tomonidan olinadi, qolgan qismi esa "issiq zamin" sxemalariga beriladi. Бундан ташкари, у автоном тарзда ишлатилиши мамкин, масалан, мавсум давомида биноларда кулайликни саклаб колиш, хали хам (йоки аллакачон) «бутун иситиш тизимини то'лик хайдаш» мантикий емас.
  • "Иссик замин" га этказиб беришда совутиш суви харорати максимал 55 дараджа билан чекланган. Кириш ва qaytishdagi harorat farqi 5 дан 15 darajagacha bo'lishi kerak. 10 дараджа пасайиш одатий хисобланади (уни 5 - 7 га этказиш керак).

Odatda quyidagi ish rejimlari hisobga olinadi.

"Issiq zamin" suvining ishlash rejimlari jadvali

  • "Иссик замин" сиртининг максимал хароратига нисбатан кат'ий чекловлар мавджуд.Turli sabablarga ko'ra pollarning qizib ketishiga yo'l qo'yilmaydi. Бу одамнинг ойоклари учун нокулай хис-туйгу ва макбул микроиглимни яратишдаги цыинчиликлар ва пардоз пардасига зарар этказиши мумкин.

Har xil xonalar uchun sirtni isitish uchun quyidagi chegara qiymatlari o'rnatildi:

  • Hisob-kitoblarni boshlashdan oldin, zudlik bilan xonada konturning taxminiy tartibini tuzish tavsiya etiladi. Кувурларни йоткизишнинг иккита асосий шемаси мавджуд - бир нечта о'згаришларга эга бо'лган "илон" ва "салянгоз".

А - одатдаги "илон";

Б - эр-хотин «илон»;

Б - бурчакли "илон";

Г - «салянгоз».

Оддий "илон" осонгина йоткизилганга о'шайди, лекин у 180 градусга иуда коп бурилишга айланади, бу еса сксеманинг гидравлик каршилигини оширади. Bunga qo'shimcha ravishda, bunday tartib bilan sxemaning boshidan oxirigacha bo'lgan harorat farqi aniq sezilishi mumkin - bu rangni o'zgartirish orqali diagrammada yaxshi ko'rsatilgan. Камчиликни эр-хотин илон ко'йиш оркали бартараф этиш мамкин, боеприпасы бундай орнатиш аллакачон кийинрок.

"Сальянгоз" да иссиклик тенг равишда таксимланади. Бундан ташкари, 90 дараджа егилиш устунлик калади, бу эса бошнинг йо'колишини камайтиради. Боеприпасы бундай шемага мослашиш хали хам цыынрок, айникса, бундай ишларда таджриба бо'лмаса.

Devrenning o'zi xonaning butun maydonini egallamasligi mumkin - ko'pincha statsionar mebellarni o'rnatish rejalashtirilgan joylarda quvurlar yotqizilmaydi.

Biroq, ko'plab rassomlar ushbu yondashuvni tanqid qilmoqdalar. Мебелнинг тург'унлиги хали хам узбошимчалик билан кадрланади ва "иссик замин" о'нлаб йиллар давомида йоткизилган.Bundan tashqari, sovuq va issiq zonalarning almashinishi, hech bo'lmaganda vaqt o'tishi bilan namlik markazlarining paydo bo'lishi nuqtai nazaridan kiruvchi hodisa. Elektr tizimlaridan farqli o'laroq, yopiq joylar sababli mahalliy qizib ketish suvli qavatlarga tahdid solmaydi, избегая учун бу томондан хеч qanday qo'rquv bo'lmasligi kerak.

Шундай qilib, ushbu skorda qat'iy asos yo'q. Materialni tejash, bo'sh joylarni qoldirish yoki butun maydon bo'ylab konturni to'liq qo'yish uchun mumkin.Ammo Agar biron bir joyda polga o'rnatishni talab qiladigan mebel qismlarini yoki sanitariya-texnik vositalarni o'rnatish rejalashtirilgan bo'lsa (masalan, hojatxonani dublonlar yoki langar bilan bog'y ko) 'lib qoladi. Qopqoqlarni o'rnatishda quvur buzilishi ehtimoldan yiroq emas.

Konturni joylashtirishning eng yaxshi usuli qanday?

Назарий асослар билан йоткизиш шемаларини танлаш хакида батафсилрок ма'лумот порталимиздаги алохида маколада келтирилган

  • Quvurlarni yotqizish bosqichi 100 dan 300 mm gacha bo'lishi mumkin (odatda bu 50 mm ga ko'paytiriladi, ammo bu dogma emas).100 мм дан кам bajarish mumkin emas va kerak emas. Ва 300 мм дан ортик кадам билан сиз "зебра эфекти" ни, я'ни илик ва совук чизиклар алмашинувини сэзишингиз мумкин.

Боеприпасы кайси кадам макбул бо'лади - хисоб-китоблар шуни ко'рсатадики, чунки у эрнинг кутилайотган иссиклик узатиши ва тизимнинг харорат реджими билан чамбарчас бог'лик.

  • Яна бир огохлантириш - барча кейинги иссиклик мухандислик хисоб-китоблари эр иситиш тизимининг "пироги" нинг оптимальное о'лчамлари учун корсатилган.

Yuqorida aytilganidek, dastani qalinligi quvur yuzasidan kamida 300 мм baland bo'lishi kerak. Боеприпасы то'лик то'планишни ва исикликнинг бир хил таксимланишини та'минлаш учун 45-50 мм калинликка риоя килиш тавсия этилади (сюусан, диаметр 16 мм бо'лган квур учун).

Qanday qilib buni to'g'ri bajarishni bilib oling, aralashmani tanlang, eritma tayyorlang, shuningdek suv quyish va yerdan elektr isitish texnologiyasi bilan tanishib chiqing.

Yaratilgan issiqlik qatlamning qoplanishini yoki "iliq zaminning" boshqa poydevorini isitishda isrof bo'lmasligi uchun, quvur zanjiri ostida issiqlik izolyatsiyasi qatlami ta'minlanishi shart.Odatda, buning uchun taxminan 35 кг / м³ зичликдаги полистирол копик ишлатилади (yaxshiroq - экструдировка qilingan, chunki u yanada mustahkam va samarali). "Issiq zamin" ning to'g'ri ishlashini ta'minlaydigan Minimal qalinligi quyidagilar bo'lishi kerak:

"Issiq zamin" asosining xususiyatlari Issiqlik izolyatsiyasining "yostiq" ning minimal qalinligi
Isitgichli xona ustidagi shiftga pol, uning harorati ˃ 18 ° S 30 мм
50 мм
Harorati 10 дан 17 ° S gacha bo'lgan isitiladigan xonaning ustidagi shiftga pol 70 мм
Эрдаги кават, шу джумладан эр ости катламидан 1500 мм гача бо'лган чугурликдаги подвалларда йоки подвалларда. 120 мм
Zamin sathidan 1500 мм dan ortiq chuqurlikdagi podvallarda yoki podvallarda pol 100 мм
Старый шарт - бу эрдан иситиш тизими эхтиёткорлик билан изоляция килинган тагликка йоткизилиши керак, акс холда иссиклик иуда самарасиз исте'мол килинади

Ушбуан кувын шарчавилы шарчавиллы "ушбуан киталар-шангавилы" ушбуан Цилингань.

Поворот асосий параметрларини hisoblash

Quvur konturini оптимальный баландлик билан йоткизиш учун (ва кейинчалик юнг умумий узунлиги бунга бог'лик бо'лади), аввало тизимдан гандай иссиклик узатилишини кутиш керак.Bu eng yaxshi issiqlik oqimining zichligi bilan ko'rsatiladi g maydonning birligi uchun hisoblangan (Вт / м²). Келинг, шу билан бошлаймиз.

"Issiq zamin" ning issiqlik oqimining solishtirma zichligini hisoblash

Ushbu qiymatni hisoblash, printsipial jihatdan, qiyin emas - shunchaki xonadagi issiqlik yo'qotilishini "issiq zamin" maydoniga to'ldirish uchun zarur bo'lgan issiqlik energiyasini kerakli'klish kerakli mihdor. Bu xonaning butun maydonini, ya'ni "faol" degan ma'noni anglatmaydi, ya'ni sxema qo'yiladigan isitish tizimida ishtirok etadi.

Альбатта, агар "иссик замин" ан'анавий иситиш тизими билан биргаликда ишласа, унда бу хам дархол хисобга олинади - факат умами иссиклик квватининг реджалаштирильган фоизи олинади. Масалан, хонани иситиш учун (иссиклик йо'котилишини то'лдириш учун) 1,5 кВт талаб гилинади ва «иссик замин» улуши 60% ни ташкил гилади. Бу шуни англатадики, issiqlik oqimining o'ziga xos zichligini hisoblashda biz 1,5 кВт × 0,6 = 0,9 кВт qiymat bilan ishlaymiz

Issiqlik yo'qotishlarini to'ldirish uchun zarur bo'lgan umumiy quvvat ko'rsatkichini qaerdan olish mumkin? 10 м² майдон учун 1 кВт энергия нисбати бойича ко'плаб тавсиялар мавджуд.Бирок, бу йондашув иуда мухим ташки омилларни ва ксонанинг сюсусиятларини хисобга олмаган холда иуда таксминий бо'либ чикади. Shuning uchun, yanada ehtiyotkorlik bilan hisob-kitob qilish yaxshiroqdir. Хавотир олманг - бизнес калькуляторомиз билан бу иуда циын бо'лмайди.

"Issiq zamin" ning o'ziga xos issiqlik oqimini hisoblash uchun kalkulyator

Hisoblash ma'lum bir xona uchun amalga oshiriladi.
So'ralgan qiymatlarni ketma-ket kiriting yoki tavsiya etilgan ro'yxatlarda kerakli variantlarni belgilang.

Bosing "Issiqlik oqimining aniq zichligini hisoblang"

Xona va yerdan isitish tizimi haqida umumiy ma'lumot

Xona maydoni, м2

Бир квадрат учун 100 Вт м

Фаол мейдон, яни. эрдан иситиш учун аджратилган, м²

Issiq zaminning xonaning umumiy isitish tizimida ishtirok etish darajasi:

Xonadagi issiqlik yo'qotish miqdorini taxmin qilish uchun zarur bo'lgan ma'lumotlar

Корабль Yopiq Balandligi

2,7 м гача 2,8 ÷ 3,0 м 3,1 ÷ 3,5 м 3,6 ÷ 4,0 м дан 4,1 м гача

Tashqi devorlarning soni

Хеч ким икки уч

Ташки деворлари:

Ташки пожирающие кишки "шамол гуласи" га нисбатан холати

Yilning eng sovuq haftasida mintaqadagi salbiy havo harorati darajasi

35 ° S ва ундан прошлое - 30 ° S дан - 34 ° S гача - 25 ° S дан - 29 ° S гача - 20 ° S дан - 24 ° S гача - 15 ° S дан - 19 ° S гача - 10 ° С гача.дан - 14 ° ю.ш. гача - 10 ° ю.ш. дан совук эмас

Tashqi devorlarning izolyatsiyasi darajasi qanday?

Орта изоляция Ташки деворлари яксши изоляция килинган

Pastda nima bor?

Sovuq zamin yoki isitilmaydigan xonaning yuqorisida Erdagi yoki isitilmaydigan xonaning ustidagi izolyatsiya qilingan qavat pastda issiq xona mavjud

Ustida nima bor?

Sovuq uyingizda yoki isitilmaydigan ва изоляция qilinmagan xona Изоляция qilingan chodirda yoki boshqa xonada isitiladigan xona

Орнатилган ойна тури

Xonadagi derazalar soni

Дераза баландлиги, м

Deraza kengligi, м

Ко'чага йоки совук балконга караган эшиклар:

Hisoblash bo'yicha tushuntirishlar

Биринчидан, дастур хона ва "иссик замин" тизими хакида умуми ма'лумот со'райди.

  • Birinchi qadam kontur yotqiziladigan xonaning maydonini (xonaning maydonini) ko'rsatishdir. Бундан ташкари, агар контур бутун хонага то'лик мос келмаса, сиз фаол майдон деб аталадиган джойни, яни факат "иссик замин" га тайинланган майдонни корсатишингиз керак.
  • Параметр Кейинги, агар «классик» иситиш мосламалари билан биргаликда ишлаш реджалаштирилган бо'льса, «иссик замин» нинг иссиклик йо'котишларини то'лдиришнинг умумий джарайонида иштирок этиш фоизидир.
  • Сдвиг баландлиги.
  • Tashqi devorlarning soni, ya'ni ko'cha yoki isitilmaydigan binolar bilan aloqa qilish.
  • Quyosh nurlarining issiqligi uni tuzatishi mumkin - бу ташки devorlarning kardinal nuqtalarga nisbatan joylashishiga bog'liq.
  • Кишки шамолларнинг йо'налиши устунлиги аник ифода этилган худудлар учун ташки деворларнинг шамол йо'налишига нисбатан джойлашишини ко'рсатиш мода хисобланади.
  • Eng sovuq o'n yillikda Minimal harorat darajasi mintaqaning iqlimiy xususiyatlariga tuzatishlar kiritadi.Мухим ахамиятга эга - хароратлар ма'лум бир минтака учун о'ртача статистика ме'йорлардан ошмайдиган дараджада нормальный бо'лиши керак.
  • То'лик хукукли изоляция деганда иссиклик мухандислик хисоб-китоблари асосида то'лик то'лдирилган иссиклик изоляцияси тизими тушунилади. Агар соддалаштиришга ​​руксат берилса, унда "о'ртача изоляция дараджаси" кийматини олиш керак.
  • Yuqoridagi ва pastdagi xonaning mahallasi pol ва shiftlar orqali issiqlik yo'qotish darajasini baholashga imkon beradi.
  • Derazalarning сифати, микдори ва хаджми хам умуми иссиклик йо'котилилишига бевосита та'сир калади.
  • Agar xonada ko'chaga yoki isitilmaydigan xonaga olib boradigan eshik bo'lsa va u muntazam ravishda ishlatilsa, unda bu sovuq uchun qo'shimcha bo'shliq bo'lib, у бироз компенсация талаб qiladi.

Калькулятор квадрат метр учун ваттаги о'зига хос иссиклик окимининг якуний кийматини корсатади.

Оптимальный исиклик реджимини ва контурни йоткизиш боскичини аниклаш

Endi issiqlik oqimi zichligi uchun qiymat mavjud bo'lib, tizimning tanlangan harorat rejimiga, talab qilinadigan xona haroratiga va zamin turiga qarab, замин юзасида керакли хароратга эришкиш учунос йоттихе оптимальные боты мавджумишуны.коплама (чунки копламалар иссиклик отказувчанлиги джихатидан сезиларли дараджада фарк калади).

Biz bu erda juda og'ir formulalar seriyasini taqdim etmaymiz. Quyida диаметром 16 мм бо'лган трубка ва йукорида айтиб о'тилган тизим «пироги» в оптимальном параметре билан сксемани хисоблаш натиджаларини корсатадиган то'ртта джадвал келтирилган.

Issiqlik oqimi kattaligi o'rtasidagi bog'liqlik jadvallari ( g), "issiq zamin" ning harorat rejimi (tv / to), xonada kutilayotgan harorat (tk) va sxejosqashliqişqiş re

Jadval 1. Yopish - yupqa parket, ламинат yoki yupqa sintetik gilam.

(Issiqlik uzatishga qarshilik R ≈ 0,1 м² × K / V)

г тп г тп г тп г тп г тп
50 12 126 23.3 110 21,8 98 20,8 91 20,1 84 19,5
16 113 26,1 98 24,8 88 23,9 81 23,3 76 22,8
18 106 27,5 92 26,2 83 25,4 76 24.8 71 24,3
20 100 28,9 97 27,8 78 27,0 72 26,4 67 26,0
25 83 32,4 72 31,4 65 30,8 60 30,3 56 30,0
45 12 110 21,8 96 20,5 86 19,7 79 19,1 74 18,6
16 97 24,7 84 23,5 76 22,8 70 22,2 65 21,8
18 90 26,0 78 25,0 70 24,3 65 23,8 60 23,4
20 83 27,4 72 26,4 65 25,8 60 25,3 56 25,0
25 67 31,0 58 30,2 52 29,7 48 29,3 45 29,0
40 12 93 20,3 81 19,2 73 18,5 67 18,0 62 17,6
16 80 23,1 70 22,2 62 21,6 58 21,1 54 20,8
18 73 24,5 64 23,7 57 23,1 53 22,7 49 22,4
20 67 26,0 58 25,2 52 24,7 48 24,3 45 24,0
25 50 29,5 44 28,9 39 28,5 36 28,2 34 28,0
35 12 77 18,9 67 18,0 60 17,4 55 17,0 52 16,6
16 63 21,6 55 20,9 49 20,4 45 20,1 42 19,8
18 57 23,1 50 22,4 44 22,0 41 21,7 38 21,4
20 50 24,5 44 23,9 39 23,5 36 23,3 34 23,0
25 33 27,5 29 27,6 26 27,3 24 27,1 22 27,0

Ядвал 2.Qoplama - qalin parket, qalin sintetik yoki tabiiy gilam.

(Иссиклик узатишга каршилик R ≈ 0,15 м2 × К / В)

O'chirish davridagi o'rtacha harorat tc, ° S, (harorat rejimini qaytarish, televizor / ga, ° S) Kutilayotgan xona harorati tk, ° S Issiqlik zmatlari gaimining q юзасининг о'ртача харорати тп (° ю.ш.), контактнарнинг занглашига караб Б (м)
г тп г тп г тп г тп г тп
50 12 103 22,1 89 20,2 82 19,3 77 18,9 69 18,2
16 93 24,3 80 23,2 73 22,6 69 22,2 62 21,5
18 87 25,8 75 24,7 69 24,2 65 23,8 58 23,2
20 82 27,3 71 26,3 65 25,8 61 25,4 55 24,9
25 68 31,1 59 30,3 57 29,8 51 25,9 46 29,1
45 12 90 20,1 78 19,0 72 18,4 67 18,0 61 17,4
16 80 23,1 69 22,1 63 21,6 59 21,3 53 20,8
18 74 24,6 64 23,7 59 23,2 55 22,9 50 22,4
20 68 26,1 59 25,3 54 24,8 51 24,5 46 24,1
25 55 25,9 48 29,2 44 28,9 41 28,6 37 28,3
40 12 76 18,8 66 17,9 60 17,4 57 17,1 51 16,6
16 66 21,9 57 21,1 52 20,6 49 20,4 44 19,9
18 60 23,3 52 22,6 47 22,2 45 22,0 40 21,6
20 55 24,9 48 24,2 44 23,9 41 23,6 37 23,3
25 41 28,7 36 28,7 33 27,9 31 27,7 28 27,5
35 12 63 17,6 55 17,6 50 16,5 47 16,2 42 15,8
16 52 20,6 45 20,6 41 19,7 38 19,4 35 19,1
18 47 22,2 40 22,2 37 21,3 35 21,1 31 20,8
20 41 23,7 36 23,7 33 22,9 31 22,7 28 22,5
25 27 27,4 23 27,4 21 26,9 20 26,8 18 26,6

Ядвал 3.Qoplama - синтетик линолюм.

(Issiqlik uzatishga qarshilik R ≈ 0,075 м² × K / V)

O'chirish davridagi o'rtacha harorat tc, ° S, (harorat rejimini qaytarish, televizor / ga, ° S) Kutilayotgan xona harorati tk, ° S Issiqlik zmatlari gaimining q юзасининг о'ртача харорати тп (° ю.ш.), контактнарнинг занглашига караб Б (м)
г тп г тп г тп г тп г тп
50 12 150 25,8 131 23,7 131 23,7 107 21,6 98 20,8
16 134 28,0 118 26,5 118 26,5 96 24,6 88 23,9
18 126 29,3 110 27,8 110 27,0 90 26,0 83 25,4
20 119 30,6 104 29,3 104 28,5 85 27,6 78 27,0
25 99 30,8 86 32,7 86 32,0 71 31,3 65 30,8
45 12 131 23,7 114 22,0 114 21,3 94 20,3 86 19,7
16 115 26,3 101 25,0 101 24,2 82 23,3 79 22,8
18 107 27,0 94 26,4 94 25,6 77 24,8 70 24,3
20 99 29,8 86 27,7 86 27,0 71 26,3 65 25,8
25 80 32,1 70 31,3 70 30,7 57 30,1 52 29,7
40 12 110 21,9 97 20,6 97 19,9 79 19,1 73 18,5
16 95 24,5 83 23,4 83 22,8 68 22,1 62 21,6
18 87 25,8 76 24,8 76 24,2 62 23,5 57 23,1
20 80 27,1 70 26,2 70 25,7 57 25,1 52 24,7
25 60 30,3 52 29,6 52 29,2 43 26,8 39 28,5
35 12 92 20,2 80 19,2 80 18,5 65 17,8 60 17,4
16 75 22,7 66 21,9 66 21,3 54 20,8 49 20,4
18 68 24,1 59 23,3 59 22,8 48 22,3 44 22,0
20 60 25,3 52 24,6 52 24,2 53 23,8 39 23,0
25 39 28,5 34 28,1 34 27,8 28 27,5 26 27,3

Ядвал 4.Qoplama - керамик плиткалар, чинни тош буйумлар, табий тош ва бошкалар.

(Иссиклик узатишга каршилик R ≈ 0,02 м2 × К / В)

O'chirish davridagi o'rtacha harorat tc, ° S, (harorat rejimini qaytarish, televizor / ga, ° S) Kutilayotgan xona harorati tk, ° S Issiqlik zmatlari gaimining q юзасининг о'ртача харорати тп (° ю.ш.), контактнарнинг занглашига караб Б (м)
г тп г тп г тп г тп г тп
50 12 202 30,0 176 27,7 164 26,6 142 24,7 128 23,4
16 181 32,2 158 30,1 147 29,1 128 27,4 115 26,3
18 170 33,2 148 31,2 138 30,3 120 28,7 108 27,6
20 160 34,3 140 32,5 130 31,6 113 30,1 102 29,1
25 133 36,9 116 35,4 108 34,6 94 33,4 85 32,6
45 12 176 27,7 154 25,8 143 24,8 124 23,1 112 22,0
16 181 29,8 136 28,1 126 27,3 110 25,8 99 24,8
18 144 30,8 126 29,3 117 28,4 102 27,1 92 26,2
20 133 31,9 116 30,4 108 29,6 94 28,4 85 27,6
25 107 34,6 94 33,4 87 32,8 76 31,8 68 31,1
40 12 149 25,3 130 23,6 121 22,8 105 21,4 95 20,5
16 128 27,4 112 26,0 104 25,3 90 24,0 82 23,3
18 117 28,4 101 27,1 95 26,5 82 25,3 74 24,6
20 107 29,6 94 28,4 87 27,8 76 26,8 68 26,1
25 80 32,1 70 31,3 65 30,8 57 30,1 51 29,6
35 12 123 23,0 108 21,6 100 20,9 87 19,8 78 19,0
16 101 25,0 88 23,9 82 23,3 71 22,3 64 21,7
18 91 26,1 80 25,1 74 24,6 64 23,7 58 32,2
20 80 27,1 70 26,3 65 25,8 57 25,1 51 24,6
25 53 29,7 46 29,1 43 28,8 37 28,3 34 28,0

Jadvaldan foydalanish qiyin emas.Issiqlik oqimi zichligining hisoblangan qiymatiga asoslanib, bir nechta mumkin bo'lgan variantlarni taqqoslash va eng maqbulini tanlash imkonini beradi. Этибор беринг - джадвалда "иссик замин" юзасида харорат хам корсатилган. Yuqorida aytib o'tilganidek, u belgilangan qiymatlardan oshmasligi kerak. Яни, бу вариантни танлашнинг яна бир мухим мезонига айланади.

Масалан, эр ости иситиш тизиминин параметрларини аниклаш талаб килинади, бусонада 20 ° ю.ш. гача иситишни та'минлаши керак, иссиклик окими зичлиги 61 Вт / м².Замин -.

Биз тегишли джадвалга кирамиз ва мамкин бо'лган вариантларни кидирамиз.

  • 55/45 haroratda - yotqizish bosqichi 300 мм, taglik yuzasi harorati taxminan 26 ° C. Hammasi qabul qilinadigan chegaralarda, боеприпасы baribir yuqori chegarada. Bu eng yaxshi вариант emas.
  • 50/40 rejimida - yotqizish bosqichi 250 мм, sirt harorati 25,3 ° S. Juda yaxshi allaqachon.
  • 45/35 rejimida - yotqizish bosqichi 150 мм, sirt harorati 25,2 ° S.
  • Va 40/30 rejimi bilan, siz ko'rib turganingizdek, issiqlik oqimi zichligi va xonadagi haroratning bunday nisbati yaratilishi mumkin emas.

Шундай килиб, англ. Макбул, англ. Мос вариантни танлаш колади. Шу билан бирга, яна бир мухим холатни этиборсиз qoldirmaslik kerak. Tizimning harorat rejimi bitta nasos va aralashtirish moslamasi ва kollektor guruhi uchun bir xil bo'lishi kerak. Va bunday tugunga bir vaqtning o'zida bir nechta sxemalarni ulash mumkin. Яни, бир нечта хоналар учун тизимни реджалаштиришда (йоки битта хонада бир нехта даврларнинг бир кунини) хисобга олиш керак.

"Issiq zamin" контурининг uzunligini aniqlash

Agar konturni qo'yish bosqichida aniqlik bo'lsa, unda uning uzunligini hisoblash qiyin emas.Bunda quyida joylashgan kalkulyator yordam beradi. Hisoblash dasturi allaqachon quvur burmalarini hisobga oladigan omilni o'z ichiga oladi. Бундан ташкари, калькулятор бир вактнинг о'зида занджирдаги совутиш суви умуми хаджмининг кийматини беради - бу бутун тизимнинг кейинги дизайн боскичлари учун хам мухим ахамиятга эга.

Дейарли хар бир кишлок уйида иссик замин орнатилиши шарт. Bunday isitish yaratilishidan oldin kerakli quvur uzunligi hisoblab chiqiladi.

Хар бир бундай кусусий уйда автономом иситиш тизими мавджуд.Агар бинолярный tartibi imkon bersa, shahar atrofidagi bunday uylarning egalari o'zlari iliq suvli zaminni o'rnatadilar.

Альбатта, бундай заминнинг о'рнатилиши оддий квартира амальга осирилиши мамкин, боеприпасы бу иш иуда машаккатлидыр. Egalari ва xodimlarida hal qilish kerak bo'lgan ko'plab muammolar mavjud. Асосий qiyinchilik quvurni mavjud issiqlik ta'minoti tizimiga ulash bo'ladi. Кичкина квартира qo'shimcha qozon o'rnatish shunchaki mumkin emas.

Xonada doimo qulay harorat bo'lishi uchun xonaga etkazib berilishi kerak bo'lgan issiqlik miqdori ushbu hisob-kitobning to'g'riligiga bog'liq.O'tkazilgan hisob-kitoblar issiq zaminning kuchini aniqlashga yordam beradi, shuningdek, qozon va nasosni to'g'ri tanlashga yordam beradi.

Бундай хисоб-китобни амальга ошириш иуда кийин. Siz juda xilma-xil mezonlarni hisobga olishingiz kerak:

  • Yil fasli;
  • Tashqi havo harorati;
  • Xona turi;
  • Oynaning soni va o'lchamlari;
  • Zamin qoplamasi.
  • Девор изоляцииси;
  • Xona joylashgan joyda, yuqori qavatlar ostida yoki pastda;
  • Muqobil issiqlik manbalari;
  • Ofis jihozlari;
  • Йоритиш.

Ушбу хисоб-китобни амальга оширишни осонлаштириш учун о'ртача кийматлар олинади. Агар уйга икки ойнали ойна о'рнатилган бо'лса ва яксши изоляция килинган бо'лса, бу параметр таксминан 40 Вт / м2 га тенг бо'лади.

Kichik issiqlik izolyatsiyasiga ega bo'lgan issiq binolar doimiy ravishda taxminan 70-80 Вт / м2 йокотади.

Agar siz eski uyni olsangiz, issiqlik yo'qotilishi keskin oshadi va 100 Вт / м2 га yaqinlashadi.

Panoramali derazalar o'rnatiladigan devor izolatsiyasi qilinmagan yangi kottejlarda yo'qotish 300 Вт / м2 га тенг бо'лиши мумкин.

Xonangiz uchun taxminiy qiymatni tanlab, siz issiqlik yo'qotishlarini to'ldirishni hisoblashni boshlashingiz mumkin.

Optimal xona haroratini qanday aniqlash mumkin

Bunday holda, maxsus qiyinchiliklar mavjud emas. Йо'налиш учун сиз тавсия этилган кадриятлардан фойдаланишингиз йоки о'цингизникини топишингиз мама. Bundan tashqari, zamin qoplamasini hisobga olish kerak.

Яшаш майдонининг таглиги 29 дараджага кадар киздирилиши керак. Агар ташки деворлардан масофа ярим метрдан ошса, заминнинг харорати 35 дараджага йетиши керак.Agar xona doimo yuqori namlikda bo'lsa, siz zamin yuzasini 33 darajaga qizdirishingiz kerak bo'ladi.

Агар уйда йогъоч паркет бо'льса, полни 27 дараджадан юкори киздирмаслик керак, чунки паркет йомонлашиши мумкин.

Gilam issiqlikni saqlab turishga qodir, bu haroratni 4-5 darajaga ko'tarishga imkon beradi.

Хисоб-китоб qanday amalga oshiriladi

Issiq zamin uchun quvurni hisoblash quyidagi sxema bo'yicha amalga oshiriladi. Бир квадрат метр замин юзаси учун 5 метр квур керак.Кадам узунлиги 20 см бо'лиши керак, керакли микдор куйидаги формула бойича хисобланади:

  • L = S / N x 1,1
  • Maydon - S:
  • Катлам кадам - ​​N;
  • Burilish uchun zaxira quvur - 1.1.

Keyinchalik aniqlik uchun kollektordan polgacha masofani qo'shing va ikkiga ko'paytiring. Эрдан иситиш трубазининг узунлигини хисоблаш учун мисол:

  • Qavatlar Maydoni - 15 кв. м;
  • Коллектордан поляча бо'лган узунлик - 4 м;
  • Qatlam qadam - 0,15 м;
  • Bu chiqadi: 15 / 0,15 х 1,1 + (4 х 2) = 118 м.

Контур узунлигини hisoblash

O'chirish uzunligini hisoblash uchun trubaning diametri va u ishlab chiqarilgan materialni hisobga olish kerak. Масалан, кучайтирилган пластик 16 дюймли трубани олайлик. Issiq zaminning yaxshi ishlashi uchun suv zanjirining uzunligi 100 metrdan oshmasligi kerak. Bunday quvur uchun eng maqbul uzunlik 75-80 metrni tashkil qiladi.

Агар 18 мм olinadigan bo'lsa, polietilendan tayyorlangan suv o'tkazgichining uzunligi 120 metrga teng bo'lishi kerak.Асосан, 90-100 метров тенг кувур орнатилади.

20 мм металл-пластмасса трубадан ясалган иссик замин учун квур сарфи 100 - 120 метрни ташкил qiladi.

Quvurni tanlashda xonaning maydonini hisobga olish kerak. Aytishim kerakki, o'rnatish materiali va usuli issiq zaminning sifati va uning chidamliligiga kuchli ta'sir qiladi. Амалий таджриба шуни ко'рсатдики, иситиш учун анг йаксши материал металл пластмасса quvurlar бо'лади.

Контурлар sonini hisoblash

Agar siz barcha qoidalarni hisobga olsangiz, kichik xonalar uchun issiq zaminning bitta konturi etarli ekanligi aniq bo'ladi.Xonaning maydoni ancha kattaroq bo'lganda, uni qismlarga ajratishingiz kerak, 1 nisbatda: 2. Boshqacha qilib aytganda, bo'limning kengligi uning uzunligidan kamroq, to'liq yarmiga teng bo'ladi. Saytlar sonini aniqlash uchun siz quyidagi parameterlarni bilishingiz kerak:

  • 15 см кадам - ​​участок майдони 12 кв. метр;
  • 20 см - 16 кв. метр;
  • 25 см - 20 кв. метр;
  • 30 см - 24 кв. метр.

Ba'zan kirish qismi 15 metrdan uzunroq bo'ladi.Magistrlar ko'rsatilgan qiymatlarni yana 2 kvadratga oshirishni maslahat berishadi. метр.

Boshqa kontur uzunligi bilan issiq zamin o'rnatish mumkinmi?

Issiq zamin perfect deb hisoblanadi, bu erda har bir pastadir bir xil uzunlikka ega. Бу sizga qo'shimcha тюнинг qilmaslikka imkon beradi, balansni sozlash shart emas.

Альбатта, продолжение узунлиги бир хил бо'лиши мамкин, боеприпасы бу хар доим хам фойдали емас.

Масалан, объект бир неча хонадан иборат бо'либ, уларда иссик замин орнатиш зарур.Ушбу бинолардан бири хаммом бо'либ, унинг майдони 4 кв. метр. Коллекторгача бо'лган масофани хисобга ольган холда, бундай sxemaning трубасайн умумий узунлиги 40 м га тенг бо'лади, шубхасиз, фойдали майдонни 4 квадратных метра боллиниб, хеч ким бу о'лчамга мослаша олмайди. метр. Ушбу бо'линиш умуман кераксиз бо'лади. Axir, bu davrlarning bosimini tenglashtiradigan maxsus muvozanat valfi mavjud.

Bugungi kunda, shuningdek, jihoz turini va ob'ektning maydonini hisobga olgan holda har bir elektronga nisbatan quvur uzunligining maksimal hajmini aniqlash uchun hisob-kitob qilishingiz mumkin.

Ushbu murakkab hisob-kitoblar qanday amalga oshirilganligini sizga aytmaymiz. Faqatgina issiq zamin o'rnatilganda, алохида пожирает quvur liniyasi uzunligining o'zgarishi 30-40% gacha olinadi.

Бунга qo'shimcha ravishda, kerak bo'lganda, quvur diametrlarini "манипуляция qilish" мамкин бо'лади. Taxlash bosqichini o'zgartirish, katta maydonlarni bir nechta o'rta qismlarga bo'lish mumkin.

Agar xona juda katta bo'lsa, sizga bir nechta yo'llarni yaratish kerakmi?

Albatta, bunday xonalardagi issiq zaminni qismlarga ajratish va bir nechta sxemalarni o'rnatish yaxshiroqdir.

Ushbu ehtiyoj turli sabablarga bog'liq:

  1. Quvurning qisqa uzunligi sovutish suyuqligining aylanishi imkonsiz bo'lib qolganda "qulflangan halqa" paydo bo'lishining oldini oladi;
  2. Бетон участканинг майдони 30 квадрат метрдан кам бо'лиши керак. метр. Uning yon tomonlarining uzunligi 1: 2 nisbatda bo'lishi kerak. Плитанинг бир учи узунлиги 8 метрдан кам бо'лиши керак.

Ксулоса

Dastlab, asosiy narsa sizning xonangizning dastlabki ma'lumotlarini bilishdir va formulalar 1 m2 isiq zamin uchun qancha quvur kerakligini aniqlashga yordam beradi.

Issiqlik quvurlarini er ostiga yotqizish uy yoki kvartirani isitishning eng yaxshi variantlaridan biri hisoblanadi. Ular xonada belgilangan haroratni ushlab turish, ishonchliligi jihatidan devorga o'rnatilgan standart radiatorlardan oshib ketish, xonada isiqlikni teng ravishda taqsimlash va alohida "sovuq" zonalikarílarte "ya" resiqurniq.

Suv bilan isitiladigan zaminning konturining uzunligi montaj ishlarini boshlashdan oldin aniqlanishi kerak bo'lgan eng muhim parameterrdir.Tizimning kelajakdagi kuchi, isitish darajasi, tarkibiy qismlar va tarkibiy birliklarni tanlash bunga bog'liq.

Вариант укладки: lari

Quruvchilar tomonidan ishlatiladigan to'rtta umumiy quvurlar sxemasi mavjud, ularning har biri har xil ichki shakllarga mos keladi. Ердан иситиш контурининг максимал узунлиги асосан уларнинг "накшларига" бог'ликдир. Bu:

  • «Илон». Issiq va sovuq chiziqlar bir-birini ta'qib qiladigan ketma-ket uslublar. Turli xil harorat zonalariga bo'linadigan cho'zilgan xonalar uchun javob beradi.
  • «Иккита илон». У то'ртбурчаклар хоналарда ишлатилади, лекин районлаштирилмасдан. Hududning bir xil isitilishini ta'minlaydi.
  • «Бурчакли илон». Узунлиги тенг деворлар ва прошлое иситиш зонаси бо'лган ксоналар учун кетма-кет тизим.
  • «Салянгоз». Ikki qavatli yotqizish tizimi, sovuq joylarsiz kvadrat shaklidagi xona shakllariga mos keladi.

Tanlangan o'rnatish opsiyasi suv sathining maksimal uzunligiga ta'sir qiladi, chunki trubka ilmoqlari soni va egilish radiusi o'zgaradi, bu ham materialning ma'lum foizini "yeydi".

Узунликни hisoblash

Хар бир электрон учун эрдан иситиш трубасининг максимальные узунлиги алохида хисобланади. Kerakli qiymatni olish uchun sizga quyidagi формула kerak:

Вт * (Л / Шу) + Шу * 2 * (Л / 3) + К * 2

Qiymatlar metrda ko'rsatilgan va quyidagilarni anglatadi:

  • V - xonaning kengligi.
  • D - xonaning uzunligi.
  • Шу - "йотар кадам" (илмоклар орасидаги масофа).
  • K - kollektordan konturlar bilan bog'lanish nuqtasigacha bo'lgan masofa.

Хисоб-китоблар натиясида олинган эр ости иситиш контуриннинг узунлиги qo'shimcha ravishda 5% га оширилади, бу текислаш хатолари, трубанинг эгилиш радиусини о'згартириш ва арматураарга'аниш аран

1 та девор учун иссик замин учун максимал кувур узунлигини хисоблаш учун, 6 ва 3 м томонлари бо'лган 18 м2 хонани оламиз, коллекторгача бо'лган масофа 4 м, йоткизиш боскичи эса 20000 см оламиз, куйидаги: 9000 см оламиз

3 * (6 / 0,2) + 0,2 * 2 * (6/3) + 4 * 2 = 98,8

5,9% натиджага qo'shiladi, bu 4,94 m ni tashkil qiladi va suv polini isitish sxemasining tavsiya etilgan uzunligi 103,74 m gacha oshiriladi, bu esa 104 m gacha yaxlitlanadi.

Quvur diametriga bog'liqlik

Ikkinchi eng muhim xususiyat - ишлатилган quvurning диаметра. Бу to'g'ridan-to'g'ri maksimal uzunlik qiymatiga, xonadagi davrlarning soniga va sovutish suyuqligining aylanishi uchun javob beradigan nasosning quvvatiga ta'sir qiladi.

О'ртача хона катталиги бо'лган квартираларда ва уйларда 16, 18 йоки 20 мм кувурлар ишлатилади. Биринчи киймат тур-джой бинолари учун макбулдир, у наркс ва ишлаш джихатидан мувозанатли. Quvur materialini tanlashga qarab, 16 ta quvurli suvli qavat isitish sxemasining maksimal uzunligi 90-100 m.Ушбу индикатордан ошиб кетиш тавсия этилмайди, чунки насоснинг кувватидан кат'и назар, суюкликнинг юкори каршилиги туфайли алокада совутиш суюклигинин харакати для'кстаганда'а муктэдэдэглан халктаган, йопиктэдэдэглан халктиш.

Оптимальный echimni tanlash ва barcha nuanslarni hisobga olish uchun maslahat uchun mutaxassisimiz bilan bog'lanish yaxshiroqdir.

О'чириш сони ва кввати

Isitish tizimini o'rnatish quyidagi tavsiyalarga muvofiq bo'lishi kerak:

  • Кичкина майдоннинг хонаси йоки каттагина кисми учун битта цикл; konturni бир неча xonada uzaytirish mantiqsiz.
  • E'lon qilingan quvvat ikkita "taroq" bilan ta'minlash uchun etarli bo'lsa ham, har bir manifestoldga bitta nasos.
  • Ердан иситиш трубасининг максимал узунлиги 16 м дан 100 м гача бо'лганида, коллектор 9 та ко'чадан орнатилади.

Агар 16 та иситиш каватининг максимальный узунлиги тавсия этилган кийматдан ошиб кетган бо'льса, у холда хонани коллектор томонидан битта иситиш тармог'ига уланган алохида sxemalarga бо'линади. Sovutish moslamasini tizim bo'ylab bir tekis taqsimlanishini ta'minlash uchun mutaxassislar 15 метров алохида цикллар орасидаги фаркдан ошмасликни маслахат беришади, акс холда кичикрок электрон каттарокдан анча.

Патроны 16 мм трубанинг йердан иситиш палласида узунлиги 15 м дан ошадиган киймат билан фарк килса-чи? Balansli armatura yordam beradi, bu har bir pastadir bo'ylab aylanadigan sovutish suvi miqdorini o'zgartiradi. Uning yordami bilan uzunliklar farqi deyarli ikki baravar bo'lishi mumkin.

Ксона харорати

Shuningdek, 16 та quvur uchun er osti isitish davrlarining uzunligi isitish darajasiga ta'sir qiladi. Yopiq ichki muhitni saqlash uchun ma'lum бир харорат талаб qilinadi.Buning uchun tizim orqali pompalanadigan suv 55-60 ° S ga qadar isitiladi. Ushbu ko'rsatkichdan oshib ketish muhandislik kommunikatsiyalari materialining yaxlitligiga salbiy ta'sir ko'rsatishi mumkin. Xonaning maqsadiga qarab, o'rtacha, quyidagilarni olamiz:

  • Яшаш хоналари учун 27-29 ° ю.ш .;
  • Йо'лаклар, йо'лаклар ва йо'лакларда, 34-35 ° ю.ш .;
  • Намлиги юкори бо'лган ксоналарда 32-33 ° ю. Ш.

90-100 м оралиг'ида эр ости иситиш sxemasining maksimal uzunligiga muvofiq, aralashtirish qozonining "kirish" va "chiqish" qismidagi farq 5 ° C дан oshmasligi kerak, boshqacha tarqm

Ердан иситиш тизимларини амальга оширишнинг анг кенг таркалган усули - бу «нам» усул билан ишлаб чикарилган монолитик бетон поллар. Заминнинг конструкцииаси - бу турли ксил материалзащитный «катламлы кеки» (1-расм).

Шакл 1 Ердан иситиш циклларини битта ласан билан йоткизиш

Ердан иситиш тизимини о'рнатиш йердан иситиш учун сирт тайёрлашдан бошланади. Сиртни текислаш керак, худуддаги тартибсизликлар ± 5 мм дан ошмаслиги керак. 10 мм дан oshmaydigan tartibsizliklarga va chiqib ketishga yo'l qo'yiladi.Агар керак бо'льса, сирт ко'шимча дастани билан текисланади. Ушбу талабга риоя qilmaslik quvurlarni "шамоллатиш" га олиб келиши мамкин. Agar quyida joylashgan xonada yuqori namlik bo'lsa, гидроизоляция (полиэтилен плёнка) o'rnatish maqsadga muvofiqdir.

Sirtni tekislangandan so'ng, er osti isitish monolitining issiqlik kengayishini qoplash uchun yon devorlari bo'ylab kamida 5 мм kenglikdagi damperli lentani yotqizish kerak. U xonani, ustunlarni, eshik ramkalarini, burmalarni va boshqalarni ramkalashtiradigan barcha devorlarga o'rnatilishi kerak.Lenta zamin konstruktsiyasining rejalashtirilgan balandligidan kamida 20 mm yuqoriga chiqishi kerak.

Shundan so'ng, пастки xonalarga issiqlik tushishini oldini olish uchun issiqlik izolyatsiyasi qatlami yotqiziladi. Иссиклик изоляцияси сифатида зичлиги камида 25 кг / м 3 бо'лган копикли материаллардан (полистирол, полиэтилен ва бошкалар) фойдаланиш тавсия этилади. Агар иссиклик изоляциясининг калин катламларини йоткизиш мумкин бо'лмаса, унда бу холда калинлиги 5 йоки 10 мм бо'лган фольга билан кварпланган иссиклик изоляция материаловлари калланилади.Folyo bilan qoplangan issiqlik изоляция материаловлари алюминийнинг химоя плёнкасига эга бо'лиши мухимдир. Акш холда, бетон дастани ишкорий мухити фольга катламини 3-5 хафта итида йок калади.

Quvurlar ma'lum bir balandlikda va kerakli konfiguratsiyada yotqizilgan. Бундай холда, этказиб бериш кувурини ташки деворларга якинрок йоткизиш тавсия этилади.

"Ягона ласан" йоткизайотганда (2-расм), замин юзасинин харорат таксимоти бир хил емас.


2-расм.Ердан иситиш цикларини битта ласан билан йоткизиш

Спираль йоткизишда (3-расм) карама-карши оким йо'налишларига эга квурлар галма-гал алмаштирилади, трубанинг англ. Бу замин юзасида хароратнинг тенг таксимланишига олиб келади.


Шакл 3 Эрни иситиш халкаларини спираль шаклида йоткизиш.

Quvur issiqlik izolatoriga qo'llaniladigan belgilarga binoan, har 0,3 - 0,5 м gacha ankrajli qavslar bilan yoki issiqlik izolyatorining maxsus proektsiyalari orasida yotqiziladi.Йотиш боскичи хисобланади ва 10 дан 30 см гача, лекин 30 см дан ошмаслиги керак, акс холда иссик ва совук чизиклар пайдо бо'лиши билан замин юзасинин ноткис исиши содир бо'лади. Бинонинг tashqi devorlariga yaqin joylar chegara zonalari deb ataladi. Bu erda devorlar orqali issiqlik yo'qotilishini qoplash uchun quvurlar oralig'ini kamaytirish tavsiya etiladi. Иссик заминнинг битта циклининг (пастадирин) узунлиги 100-120 м дан ошмаслиги керак, хар бир пастадир учун босим йо'колиши (арматура билан биргаликда) 20 кПа дан ошмаслиги керак; внедорожник характеризует минимальный тезлиги 0,2 м / с ни ташкил этади (тизимда хаво тикилиб колмаслиги учун).

Menteşalarni yotqizgandan so'ng, dastani quyishdan oldin, tizim ish bosimidan 1,5 bosim ostida bosim o'tkazadi, lekin kamida 0,3 МПа.

Tsement-qumli dastani quyishda quvur xona haroratida 0,3 МПа suv bosimi ostida bo'lishi kerak. Quvur sathidan minimal to'ldirish balandligi kamida 3 sm bo'lishi kerak (Европа стандартларига мувофик тавсия этилган максимал баландлик 7 см). Цемент-кум аралашмаси пластиклаштирувчи билан камида 400 марки бо'лиши керак. To'kilganidan keyin dastani "тебраниш" тавсия этилади.Monolitik plitaning uzunligi 8 m dan ortiq yoki 40 m 2 dan ortiq maydon bilan, plitalarning bir-birining issiqlik kengayishini qoplash uchun kamida 5 мм qalinlikdagi bo'g'inlarni ta'minlash kerak. Quvurlar choklardan o'tayotganda kamida 1 м uzunlikdagi himoya qobig'iga ega bo'lishi kerak.

Тизим факат бетонни то'лик куритгандан со'нг ишга туширилади (дастани калинлигинин 1 см учун таксминан 4 кун). Tizimni ishga tushirishda suv harorati xona harorati bo'lishi kerak. Tizimni ishga tushirgandan so'ng, ta'minot suvi harorati ish haroratiga qadar har kuni 5 ° C ga oshiring.

Ердан иситиш тизимлари учун асосий харорат талаблари
    Замин юзасининг о'ртача хароратини юкори бо'лмаган дараджада олиш тавсия этилади (СНиП 41-01-2003, 6.5.12-бетга мувофи-уйдашк дойфак): S
  • Odamlarning vaqtincha yashash joylari va suzish havzalarini aylanib o'tish yo'llari uchun 31 ° S
  • Bolalarni parvarish qilish muassasalarida, turar-joy binolarida va suzish havzalarida sylanti ° démenti ошмаслиги керак

SP 41-102-98 ga binoan, polning ma'lum joylarida harorat farqi 10 ° C dan oshmasligi kerak (оптимальный равшда 5 ° C).Ердан иситиш тизимидаги совутиш суви харорати 55 ° С дан ошмаслиги керак (СП 41-102-98 стр. 3.5 а).

Suv bilan isitiladigan polning to'plami 15 m 2

Aralashtiruvchi va ajratuvchi valf MIX 03 asosida issiqlik razvedkasining harorati qo'lda tartibga solinadigan aralashtirishni mos'asi isplami Isitishning ish haroratini belgilash agent vana tutqichini burab qo'l bilan amalga oshiriladi.

Ism sotuvchi kodi Miqdor Narxi
Valtec MP трубкасы 16 (2,0) 100 м 3 580
Пластификатор Силар (10 л) 2x10 л 1611
Damperli lenta Energoflex Super 10/0.1-25 2x10 м 1316
Иссиклик изоляциисы ТП - 5 / 1,2-16 18 м 2 2648
MIX 03 " 1 1 400
Сиркуляция помпасов УПК 25-40 1 2 715
Переходник Nipel VT 580 1 "x3 / 4" 1 56,6
Переходник Nipel VT 580 1 "x1 / 2" 1 56.6
Шаровой кран VT 218 ½ ” 1 93,4
VTm 302 16x ½ ” 2 135,4
Шаровой кран VT 219 ½ ” 1 93,4
Тройник VT 130 ½ ” 1 63,0
Бочка VT 652 ½ "x60 1 63,0
Переходник N-V VT 581 ¾ "x ½" 1 30.1
Джами

13861,5

15 м 2 учуна сув isitiladigan Pol to'plami (pastki issiqlik xonalari isitilmaydigan issiqlik izolatsiyasi билэн)

Aralashtiruvchi в ajratuvchi va МИКС 03 asosida issiqlik razvedkasining harorati qo'lda tartibga solinadigan aralashtirish moslamasi билэна 15-20 м 2 майдонга эга xonalarni иситиш учун эрдан иситиш то'плами. Isitishning ish haroratini belgilash agent vana tutqichini burab qo'l bilan amalga oshiriladi.Кучайтирилган иссиклик изоляцияси, иситилмайдиган хоналар устида эрдан иситиш тизимини ташкил этишга имкон беради.

15-20 сантиметр баландликда ва таксминий совутиш суви харорати 30 ° C бо'лган эр ости иситиш циклининговая спираль йоткизилиши билан (катлам калинлиги 3 см), полнинг сирт харорати 24-26 ° C, совутиш таксан истук 0,2 м 3 / соат, оким тезлиги 0,2-0,5 м / с, пастадирдаги босим йо'колиши таксминан 5 кПа (0,5 м) ни ташкил гилади.

Issiqlik va Shlangi parameterlarni aniq hisoblash Valtec Prog bepul er isitish tizimini hisoblash dasturi yordamida amalga oshirilishi mumkin.

Ism sotuvchi kodi Miqdor Narxi
Valtec MP трубкасы 16 (2,0) 100 м 3 580
Пластификатор Силар (10 л) 2x10 л 1611
Damperli lenta Energoflex Super 10 / 0,1-25 2x10 м 1316
Иссиклик изоляцииси ТП - 25/1.0-5 3x5 м 2 4281
Уч томонлама аралаштириш валфи MIX 03 " 1 1 400
Сиркуляция помпасов УПК 25-40 1 2 715
Переходник Nipel VT 580 1 "x3 / 4" 1 56,6
Переходник Nipel VT 580 1 "x1 / 2" 1 56,6
Шаровой кран VT 218 ½ ” 1 93.4
Ayol ipga o'tish bilan tekis konnektor VTm 302 16x ½ ” 2 135,4
Шаровой кран VT 219 ½ ” 1 93,4
Тройник VT 130 ½ ” 1 63,0
Бочка VT 652 ½ "x60 1 63,0
Переходник N-V VT 581 ¾ "x ½" 1 30.1
Джами

15 494,5

30 m 2 gacha suv bilan isitish qavatining to'plami - 1

Aralashtiruvchi va ajratuvchi valf MIX 03 асосида иситиш воситасининг харати qo'lda tartibdasi bositasining harorati qo'lda tartibdastirishan 2 иситиш то'плами. Isitish vositasining ish harorati vana tutqichini burab qo'l bilan o'rnatiladi.Issiq zaminning halqalarida sovutish suyuqligining teng oqim tezligini ta'minlash uchun ularning uzunligi va yotqizish sxemasi bir xil bo'lishi kerak.

15-20 сантиметр баландликда ва таксминий совутиш суви харорати 30 ° C бо'лган эр ости иситиш циклининговая спираль йоткизилиши билан (катлам калинлиги 3 см), полнинг сирт харорати 24-26 ° C, совутиш таксан истук 0,2 м 3 / соат, оким тезлиги 0,2-0,5 м / с, пастадирдаги босим йо'колиши таксминан 5 кПа (0,5 м) ни ташкил гилади.

Issiqlik va Shlangi parameterlarni aniq hisoblash Valtec Prog bepul er isitish tizimini hisoblash dasturi yordamida amalga oshirilishi mumkin.

Ism sotuvchi kodi Miqdor Narxi
Valtec MP трубкасы 16 (2,0) 200 м 7160
Пластификатор Силар (10 л) 4x10 л 3222
Damperli lenta Energoflex Super 10/0.1-25 3x10 м 1974
Иссиклик изоляциисы ТП - 5 / 1,2-16 2x18 м 2 5296
Уч томонлама аралаштириш валфи MIX 03 " 1 1 400
Переходник Nipel VT 580 1 "x3 / 4" 2 113,2
Нипель VT 582 3/4 " 1 30,8
Тройник VT 130 ¾ " 1 96.7
Гон VT 93 ¾ " 1 104,9
То'гридан-то'гри хайдовчи VT 341 ¾ " 1 104,9
Сиркуляция помпасов УПК 25-40 1 2 715
Шаровой кран VT 217 ¾ " 2 266,4
Коллектор VT 500n 2 вых. X ¾ "x ½" 2 320
Заглушка VT 583 ¾ " 2 61.6
МП трубкаси учун мослама VT 710 16 (2,0) 4 247,6
MP трубкаси учун мослама VTm 301 20 x ¾ " 1 92,4
MP трубкаси учун мослама VTm 302 20 x ¾ " 1 101,0
Джами

23 306,5

30 m 2 gacha suv isitadigan pol to'plami

Aralashtiruvchi va ajratuvchi valf MIX 03 asosida isitish vositasining harorati qo'lda tartibga solinadigan aralasdasi mösl плами.Isitish vositasining ish harorati vana tutqichini burab qo'l bilan o'rnatiladi. Havoning chiqarilishini engillashtirish uchun tizim avtomatik havo chiqarish teshiklari va drenaj valflari bilan to'ldiriladi. Issiq zaminning halqalarida sovutish suyuqligining teng oqim tezligini ta'minlash uchun ularning uzunligi va yotqizish sxemasi bir xil bo'lishi kerak. Кучайтирилган иссиклик изоляцияси, иситилмайдиган хоналар устида эрдан иситиш тизимини ташкил этишга имкон беради.

15-20 сантиметр баландликда ва таксминий совутиш суви харорати 30 ° C бо'лган эр ости иситиш циклининговая спираль йоткизилиши билан (катлам калинлиги 3 см), полнинг сирт харорати 24-26 ° C, совутиш таксан истук 0,2 м 3 / соат, оким тезлиги 0,2-0,5 м / с, пастадирдаги босим йо'колиши таксминан 5 кПа (0,5 м) ни ташкил гилади.

Issiqlik va Shlangi parameterlarni aniq hisoblash Valtec Prog bepul er isitish tizimini hisoblash dasturi yordamida amalga oshirilishi mumkin.

Ism sotuvchi kodi Miqdor Narxi
Valtec MP трубкасы 16 (2,0) 200 м 7160
Пластификатор Силар (10 л) 4x10 л 3222
Damperli lenta Energoflex Super 10/0.1-25 3x10 м 1974
Иссиклик изоляциисы ТП - 25 / 1.0-5 6x5 м 2 8 562
Уч томонлама аралаштириш валфи MIX 03 " 1 1 400
Переходник Nipel VT 580 1 "x3 / 4" 2 113,2
Нипель VT 582 3/4 " 1 30,8
Тройник VT 130 ¾ " 1 96.7
Гон VT 93 ¾ " 1 104,9
То'гридан-то'гри хайдовчи VT 341 ¾ " 1 104,9
Сиркуляция помпасов УПК 25-40 1 2 715
Шаровой кран VT 217 ¾ " 2 266,4
Коллектор VT 500n 2 вых. X ¾ "x ½" 2 320
МП трубкаси учун мослама VT 710 16 (2,0) 4 247.6
MP трубкаси учун мослама VTm 302 20 x ¾ " 1 101
MP трубкаси учун мослама VTm 301 20 x ¾ " 1 92,4
VT 530 3/4 дюйма x 1/2 дюйма x 3/8 дюйма 2 238,4
О'чириш вальфи VT 539 3/8 ” 2 97,4
Переходник B-H VT 592 1/2 "x3 / 8" 2 49.4
VT 502 1/2 " 2 320,8
Drenaj valfi VT 430 1/2 " 2 209,8
Джами

27 446,7

60 m 2 gacha suv isitadigan pol to'plami - 1

Aralashtiruvchi va ajratuvchi valf MIX 03 асосида иситиш воситасининг хароратини qo'lda sozlash bilan aralishdasi máslashi то'плами.Isitishning ish haroratini belgilash agent vana tutqichini burab qo'l bilan amalga oshiriladi. Havoning chiqarilishini engillashtirish uchun tizim avtomatik havo chiqarish teshiklari va drenaj valflari bilan to'ldiriladi. Ердан иситиш цикларида иситиш разведкасининг тенг оким тезлигини та'минлаш учун (илмокларни гидравлик баланслаши) о'рнатилган о'чириш ва бошкариш ваналарига ега коллекторлар qo’llaniladi. Кучайтирилган иссиклик изоляцияси, иситилмайдиган хоналар устида эрдан иситиш тизимини ташкил этишга имкон беради.

15-20 сантиметр баландликда ва таксминий совутиш суви харорати 30 ° C бо'лган эр ости иситиш циклининговая спираль йоткизилиши билан (катлам калинлиги 3 см), полнинг сирт харорати 24-26 ° C, совутиш таксан истук 0,2 м 3 / соат, оким тезлиги 0,2-0,5 м / с, пастадирдаги босим йо'колиши таксминан 5 кПа (0,5 м) ни ташкил гилади.

Issiqlik va Shlangi parameterlarni aniq hisoblash Valtec Prog bepul er isitish tizimini hisoblash dasturi yordamida amalga oshirilishi mumkin.

Ism sotuvchi kodi Miqdor Narxi
Valtec MP трубкасы 16 (2,0) 400 м 14320
Пластификатор Силар (10 л) 8x10 л 6444
Damperli lenta Energoflex Super 10 / 0,1-25 6x10 м 3948
Иссиклик изоляцииси ТП - 25/1.0-5 12x5 м 2 17124
Уч томонлама аралаштириш валфи MIX 03 " 1 1 400
Переходник Nipel VT 580 1 "x3 / 4" 2 113,2
Нипель VT 582 3/4 " 1 30,8
Тройник VT 130 ¾ " 1 96,7
Гон VT 93 ¾ " 1 104.9
То'гридан-то'гри хайдовчи VT 341 ¾ " 1 104,9
Сиркуляция помпасов УПК 25-40 1 2 715
Шаровой кран VT 217 ¾ " 2 266,4
Коллектор VT 560n 4 вых. X ¾ "x ½" 1 632,9
Коллектор VT 580n 2 шт.x ¾ "x ½" 2 741,8
МП трубкаси учун мослама VT 710 16 (2,0) 8 495,2
MP трубкаси учун мослама VTm 302 20 x ¾ " 1 101
MP трубкаси учун мослама VTm 301 20 x ¾ " 1 92,4
Хаво шамоллатиш ва дренай валфини орнатиш учун коп киррали тройник VT 530 3/4 "x 1/2" x 3/8 " 2 238.4
О'чириш вальфи VT 539 3/8 ” 2 97,4
Переходник B-H VT 592 1/2 "x3 / 8" 2 49,4
Автомат шамоллатиш ВТ 502 1/2 " 2 320,8
Drenaj valfi VT 430 1/2 " 2 209,8
Коллектор qavs VT 130 3/4 " 2 266.4
Джами


60 m 2 gacha suv isitadigan pol to'plami - 2. (haroratni avtomatik boshqarish)

Aralashtiruvchi va ajratuvchi valf MIX 03 asosida isitish vositasi'tildaşlashan málashişi бо'лган хоналарни иситиш учун эрдан иситиш то'плами. Isitish vositasining ish harorati avtomatik termostatni shkalasida o'rnatilgan isitish vositasining haroratiga qarab valf servo tomonidan avtomatik ravishda o'rnatiladi.Havoning chiqarilishini engillashtirish uchun tizim avtomatik havo chiqarish teshiklari va drenaj valflari bilan to'ldiriladi. Ердан иситиш цикларида иситиш разведкасининг тенг оким тезлигини та'минлаш учун (илмокларни гидравлик баланслаши) о'рнатилган о'чириш ва бошкариш ваналарига ега коллекторлар qo’llaniladi. Кучайтирилган иссиклик изоляцияси, иситилмайдиган хоналар устида эрдан иситиш тизимини ташкил этишга имкон беради.

15-20 сантиметр баландликда ва таксминий совутиш суви харорати 30 ° C бо'лган эр ости иситиш циклининговая спираль йоткизилиши билан (катлам калинлиги 3 см), полнинг сирт харорати 24-26 ° C, совутиш таксан истук 0,2 м 3 / соат, оким тезлиги 0,2-0,5 м / с, пастадирдаги босим йо'колиши таксминан 5 кПа (0,5 м) ни ташкил гилади.

Issiqlik va Shlangi parameterlarni aniq hisoblash Valtec Prog bepul er isitish tizimini hisoblash dasturi yordamida amalga oshirilishi mumkin.

Ism sotuvchi kodi Miqdor Narxi
Valtec MP трубкасы 16 (2,0) 400 м 14320
Пластификатор Силар (10 л) 8x10 л 6444
Damperli lenta Energoflex Super 10/0.1-25 6x10 м 3948
Иссиклик изоляциисы ТП - 25 / 1.0-5 12x5 м2 17124
Уч томонлама аралаштириш валфи MIX 03 " 1 1 400
Переходник Nipel VT 580 1 "x3 / 4" 2 113,2
Нипель VT 582 3/4 " 1 30,8
Тройник VT 130 ¾ " 1 96.7
Гон VT 93 ¾ " 1 104,9
То'гридан-то'гри хайдовчи VT 341 ¾ " 1 104,9
Сиркуляция помпасов УПК 25-40 1 2 715
Шаровой кран VT 217 ¾ " 2 266,4
Коллектор VT 560n 4 вых. X ¾ "x ½" 1 632.9
Коллектор VT 580n 2 вых. X ¾ "x ½" 2 741,8
МП трубкаси учун мослама VT 710 16 (2,0) 8 495,2
MP трубкаси учун мослама VTm 302 20 x ¾ " 1 101
MP трубкаси учун мослама VTm 301 20 x ¾ " 1 92,4
Хаво шамоллатиш ва дренай валфини орнатиш учун коп киррали тройник VT 530 3/4 "x 1/2" x 3/8 " 2 238.4
О'чириш вальфи VT 539 3/8 ” 2 97,4
Переходник B-H VT 592 1/2 "x3 / 8" 2 49,4
Автомат шамоллатиш ВТ 502 1/2 " 2 320,8
Drenaj valfi VT 430 1/2 " 2 209,8
NR 230 1 3 919
EM 548 1 550.3
Коллектор qavs VT 130 3/4 " 2 266,4
Джами


60 m 2 gacha suv isitadigan pol to'plami - 3. (haroratni avtomatik boshqarish)

Aralashtiruvchi va ajratuvchi valf MIX 03 asosida isitish vositasi'tildaşlashan málashişi бо'лган хоналарни иситиш учун эрдан иситиш то'плами.Isitish vositasining ish harorati avtomatik termostatni shkalasida o'rnatilgan isitish vositasining haroratiga qarab valf servo tomonidan avtomatik ravishda o'rnatiladi. Тизим йер иситиш qistirmalarida (разведканинг гидравлик мувозанати) иситиш воситасининг тенг окимини та'минлаш учун оким о'лчагичлари (ixtiyoriy) билан бошкарувчи ваналарига эга бо'лдалкан коланле. Коллекторнинг регуляции qilingan bypassidan foydalanish, kollektor ilmoqlari orqali oqim aylanma valfda o'rnatilgan qiymatdan pastroq bo'lgan taqdirda, иситиш воситасининг окимини qaytib keladishradigan yollektor'a.Бу коллектор тизимининг гидравлик xususiyatlarini kollektor pastadirini boshqarish (qo'lda, термостатик клапанлар йоки серво драйвлар) та'сиридан кат'ий назар саклаб туришга ​​имкон беради.

15-20 сантиметр баландликда ва таксминий совутиш суви харорати 30 ° C бо'лган эр ости иситиш циклининговая спираль йоткизилиши билан (катлам калинлиги 3 см), полнинг сирт харорати 24-26 ° C, совутиш таксан истук 0,2 м 3 / соат, оким тезлиги 0,2-0,5 м / с, пастадирдаги босим йо'колиши таксминан 5 кПа (0,5 м) ни ташкил гилади.

Issiqlik va Shlangi parameterlarni aniq hisoblash Valtec Prog bepul er isitish tizimini hisoblash dasturi yordamida amalga oshirilishi mumkin.

Ism sotuvchi kodi Miqdor Narxi
Valtec MP трубкасы 16 (2,0) 400 м 14320
Пластификатор Силар (10 л) 8x10 л 6444
Damperli lenta Energoflex Super 10/0.1-25 6x10 м 3948
Иссиклик изоляциисы ТП - 25 / 1.0-5 12x5 м 2 17124
Уч томонлама аралаштириш валфи MIX 03 " 1 1 400
To'g'ri B-N haydash VT 341 1 " 1 189,4
Сиркуляция помпасов УПК 25-40 1 2 715
Шаровой кран VT 219 1 " 3 733.5
Коллектор блоков 1 ** VT 594 MNX 4x 1 " 1 4 036,1
Коллектор блоков 2 ** VT 595 MNX 4x 1 " 1 5 714,8
Оксир окибат айланиб о'тиш * VT 666 1 884,6
VT TA 4420 16 (2,0) x¾ " 8 549,6
Тройник VT 130 1 " 1 177.2
Vana aralashtirish uchun servo vosita NR 230 1 3 919
Termostatni tartibga solish EM 548 1 550,3
Джами 1

56 990,7
Джами 2

58 669,4

** - танлов бойича

Maydoni 60 m 2 dan ortiq bo'lgan suv bilan isitiladigan zaminning to'plami.(насос аралаштириш мосламаси Combimix)

Майдони 60 м 2 дан юкори бо'лган ксоналарни совутиш суви хароратини автоматик равишда ушлаб турдиган насос аралаштириш мосламаси билан иситиш учун эрдплан. Ердан иситиш тизимининг максимальной мощности 20 квт. Тизим йер иситиш qistirmalarida (разведканинг гидравлик мувозанати) иситиш воситасининг тенг окимини та'минлаш учун оким о'лчагичлари (ixtiyoriy) билан бошкарувчи ваналарига эга бо'лдалкан коланле.

Ердан иситиш ментешелеринин исиклик ва гидравлик параметрларини аник хисоблаш, бепул Валтек Прог Йердан иситиш тизимини хисоблаш дастури йордамида амалга оширилиши мумкин.

Ism sotuvchi kodi Miqdor Narxi
Valtec MP трубкасы 16 (2,0) майдондан
Пластификатор Silar (10L) maydondan
Damperli lenta Energoflex Super 10/0.1-25 майдондан
Иссиклик изоляциисы ТП - 25 / 1.0-5 майдондан
Насос аралаштириш мосламаси Combimix 1 9 010
Сиркуляция помпасов 1 ** Wilo Star RS 25/4 1 3 551
Сиркуляция помпасов 2 ** Wilo Star RS 25/6 1 4 308
Шаровой кран VT 219 1 " 2 489
Коллектор блоков 1 ** VT 594 MNX 1 майдондан
Коллектор блоков 2 ** VT 595 MNX 1 майдондан
МП трубкаси еврокони учун мослама ВТ ТА 4420 16 (2.0) x¾ " квадратдан (1)
Сервопривод * VT TE 3040 1 1 058,47
Термостат Dasturlashtiriladigan * F151 1 2 940
Термостат Elektromexanik * F257 1 604,3

U quyidagi mavzularni o'z ichiga oladi: suvli zaminning isitish davrining maksimal uzunligi, quvurlarning joylashishi, optim hisob-kitoblar, shuningdek bitta nasosli xikros'xemalikilas va.

Ommabop donolik etti marta o'lchashni talab qiladi. Ва бу билан сиз бахслаша олмайсиз.

Амальда, sizning boshingizga bir necha marta o'ralgan narsalarni o'zida mujassam etish oson emas.

Ushbu maqolada biz iliq suvli zaminning kommunikatsiyalari bilan bog'liq ishlar haqida gaplashamiz, xususan, biz uning kontur uzunligiga e'tibor beramiz.

Agar biz suvni issiqlik bilan izolyatsiya qilingan qavatni o'rnatishni rejalashtirmoqchi bo'lsak, konturning uzunligi birinchi navbatda hal qilinishi kerak bo'lgan masalalardan biridir.

Quvurlarni tartibga Solish

Ердан иситиш тизими elementlarning muhim ro'yxatini o'z ichiga oladi. Biz quvurlarga qiziqamiz. Айнан уларнинг узунлиги "илиг сувли заминнинг максимал узунлиги" тушунчасини белгилайди. Xonaning xususiyatlarini hisobga olgan holda ularni yotqizish kerak.

Shunga asoslanib, biz quyidagi to'rtta variantni olamiz:

  • илон;
  • er-xotin ilon;
  • бурчак илон;
  • салянгоз.

Agar to'g'ri bajarilgan bo'lsa, unda keltirilgan turlarning har biri xonani isitish uchun samarali bo'ladi. Quvurning uzunligi va suv hajmi bo'lishi mumkin (ва ehtimol shunday bo'ladi). Бу малум бир хона учун сувли замин иситиш даврининг максимал узунлигини аниклайди.

Асосий хисоб-китоблар: внедорожник хаджми ва кувур узунлиги

Bu erda hech qanday fokuslar yo'q, aksincha - hamma narsa juda oddiy. Масалан, биз илон вариантини танладик. Biz bir qator ko'rsatkichlardan foydalanamiz, ular orasida suv bilan isitiladigan zaminning kontur uzunligi.Параметр Boshqa - бу диаметр. Диаметр 2 см bo'lgan quvurlar asosan ishlatiladi.

Shuningdek, biz quvurlardan devorgacha bo'lgan masofani hisobga olamiz. Бу эрда 20-30 см оралиг'ида джойлашиш тавсия этилади, боеприпасы кувурларни аник 20 см масофада джойлаштириш йахширокдир.

Quvurlar orasidagi masofa 30 см, trubaning o'zi 3 см, amalda biz ular orasidagi masofani 27 см га оламиз.
Endi xona maydoniga o'tamiz.

Ushbu ko'rsatkich iliq suvli zaminning parameterari uchun hal qiluvchi bo'ladi:

  1. Айтайлик, бизнес xonamizning uzunligi 5 m va kengligi 4 m.
  2. Bizning tizimimiz quvur liniyasini yotqizish har doim kichikroq tomondan, ya'ni kenglikdan boshlanadi.
  3. Quvur bazasini yaratish uchun 15 ta quvurni oling.
  4. Деворларнинг йонида 10 см бо'шлик колади, кейн хар томондан 5 см га копаяди.
  5. Quvur liniyasi ва kollektor orasidagi qism 40 smni tashkil etadi, bu masofa biz yuqorida aytgan devordan 20 sm dan oshadi, chunki bu qismda siz suv drenaj kanalini o'rnatishingiz kerak bo'ladi.

Endi bizning ko'rsatkichlarimiz quvur liniyasining uzunligini hisoblashga imkon beradi: 15x3.4 = 51 м. Барча контур 56 м ни ташкил qiladi, чунки биз хам аталмиш узунликни хисобга олишимиз керак. коллектор бо'лими, бу 5 м.

Butun tizimning quvurlari uzunligi ruxsat etilgan diapazonga mos kelishi kerak - 40-100 метров.

ракам

Quyidagi savollardan biri: suvli zaminning isitish davrining maksimal uzunligi qancha? Агар хонада, масалан, 130 йоки 140-150 м quvur kerak bo'lsa, nima qilish kerak? Чикиш иуда оддий: берега нечта контур qilish kerak bo'ladi.

Suv bilan isitiladigan pol tizimining ishlashida asosiy narsa samaradorlikdir. Агар хисоб-китобларга ко'ра биз 160 м квурга мухтой болсак, унда хар бири 80 м бо'лган иккита шсемани яратамиз, чунки сув иситиш каватининг анг йаксши узунлиги бу ко'рсаткичдан ошмаслиги. Бу ускунанинг тизимдаги керакли босим ва айланишни яратиш кобилиятига бог'лик.

Иккала трубопроводни мутлако тенг килиш шарт эмас, лекин фаркнинг сезилиши хам исталмаган. Mutaxassislarning фикрича, фарк 15 метров этиши мумкин.

Suvli zaminning isitish davrining maksimal uzunligi

Ушбу параметрни аниклаш учун биз хисобга олишимиз керак:


Ro'yxatdagi parameterlar, avvalambor, iliq suvli zamin uchun ishlatiladigan quvurlarning diametri, sovutish suvi hajmi (birlik vaqtiga) bilan belgilanadi.

Issiq zaminning o'rnatilishida концепция mavjud - bu so'zda aytilgan ta'sir. qulflangan menteşe. Бу насос quvvatidan qat'i nazar, tsikl orqali aylanish imkonsiz bo'lgan holat.Ushbu ta'sir 0,2 бар (20 кПа) bosimni yo'qotish holatiga xosdir.

Sizni uzoq hisob-kitoblar bilan aralashtirib yubormaslik uchun biz amaliyot bilan tasdiqlangan bir nechta tavsiyalar yozamiz:

  1. Диаметр 16 мм bo'lgan Metall-plastmassa yoki polietilendan tayyorlangan quvurlar uchun maksimal 100 m zanjir ishlatiladi. Идеал - 80 м
  2. 120 м контур - 18 мм XLPE трубкаси учун чегара. Бирок, о'зингизни 80-100 метров оралиг'ида чеклаш яшширокдыр
  3. 20 мм пластик quvur yordamida siz 120-125 m gacha kontur qilishingiz mumkin

Shunday qilib, iliq suvli zamin uchun maksimal quvur uzunligi bir qator parameterlarga bog'liq bo'lib, ularning asosiy qismi quvur diametri va materialidir.

Ikkita bir xil kerakmi va mumkinmi?

Tabiiyki, ilmoqlar bir xil uzunlikdagi bo'lsa, идеальный холат ко'ринади. Bunday holda, sizga hech qanday sozlash kerak bo'lmaydi, balansni qidiring. Боеприпасы бу назарий джихатдан ко'прок. Агар Амалиотга назар ташласангиз, илик сувли заминда бундай мувозанатга эришиш хатто максадга мувофик эмас экан.

Хакикат шундаки, копинча бир неча хонадан иборат об'ектга иссик замин орнатиш керак бо'лади. Улардан бири кескин кичик, масалан, хаммом.Унинг майдони 4-5 м2. Бундай холда, окилона савол тугилади - бутун сайтни хаммом учун созлаш, уни майда джойларга аджратиш керакми?

Bu maqsadga muvofiq emasligi sababli, biz yana bir savolga kelamiz: qanday qilib bosimni yo'qotmaslik kerak. Va buning uchun balanslash moslamalari kabi elementlar yaratilgan bo'lib, ulardan foydalanish konturlar bo'ylab bosim yo'qotishlarini tenglashtirishdir.

Шунга карамай, хисоб-китоблардан фойдаланиш мамкин. Ammo ular murakkab. Issiq suvli zamin o'rnatish bo'yicha ishlarni bajarish amaliyotidan shuni ishonch bilan aytish mumkinki, konturlar hajmining tarqalishi 30-40% gacha bo'lishi mumkin.Бундай холда, биз илиг сувли заминнинг ишлашидан максимал самарани олиш учун барча имкониятларга егамиз.

Suvli zaminni o'zingiz qanday qilish haqida juda ko'p materiallarga qaramay, mutaxassis bilan bog'lanish yaxshiroqdir. Faqat ustalar ish maydonini baholashlari va agar kerak bo'lsa, quvur diametrini "манипуляция qilishlari", maydonni "kesish" ва katta maydonlarga kelganda yotqizish bosqichini birlashtirishi mumkin.

Bitta nasos bilan miqdori

Яна бир тез-тез со'раладиган яна бир савол: битта аралаштириш мосламасида ва битта насосда канча сксема ишлаши мамкин?
Савол, аслида, аник корсатилиши керак.Масалан, дараджага - коллекторга канча ко'чадан уланиш мамкин? Bunday holda biz kollektorning diametrini, vaqt birligida tugundan o'tadigan sovutish suvi hajmini hisobga olamiz (хисоблаш соатига м3 га тенг).

Biz tugunning ma'lumotlar varag'iga qarashimiz kerak, bu erda maksimal ishlash koeffitsienti ko'rsatilgan. Agar biz hisob-kitoblarni olib boradigan bo'lsak, unda biz maksimal ko'rsatkichni olamiz, ammo biz unga ishonib bo'lmaydi.

U yoki bu tarzda ulangan elektronlarning maksimal soni qurilmada ko'rsatilgan - qoida tariqasida, 12.Garchi, hisob-kitoblarga ko'ra biz 15 va 17 ni olsak ham bo'ladi.

Коллектордаги максимал чикиш сони 12 дан ошмайди. Ammo istisnolar mavjud.

Biz iliq suvli zamin o'rnatish Juda muammoli ekanligini ko'rdik. Айникса, унинг о'ша гисмида, бу, переходя узунлигига в'г'ри келади. Shuning uchun, keyinchalik unchalik muvaffaqiyatli bo'lmagan uslubni takrorlamaslik uchun mutaxassislarga murojaat qilish yaxshiroqdir, bu siz kutgan samaradorlikni keltirib chiqarmaydi.

.

Добавить комментарий

Ваш адрес email не будет опубликован. Обязательные поля помечены *
