Как сделать проходной выключатель своими руками
- Статья
- Видео
Возможно вас может заинтересовать данная тема, в которой мы подробно разберем, как сделать проходной выключатель своими руками. Цель проекта собрать всю схему самому и при этом не накладно для семейного бюджета. Первое что можно найти в интернете, по интересующей теме, это переделка обычной двухклавишной модели в проходной. Путем вмешательства в конструкцию механизма и переворачивания замыкающего коромысла на 180 градусов, а также замены местами зажимных контактов. Достоинство данного способа — это возможность хорошо сэкономить, поскольку проходные выключатели в продаже на много дороже обычных и не все производители имеют данную единицу в своем каталоге предложений. Однако если говорить о недостатках данного способа — не многие варианты исполнения поддаются такой переделке, при этом нет гарантии, что после изменения устройство станет корректно работать и не выйдет из строя преждевременно.
- Переделка двухклавишного выключателя
- Использование кнопочных переключателей
- Берем за основу промежуточное реле
Переделка двухклавишного выключателя

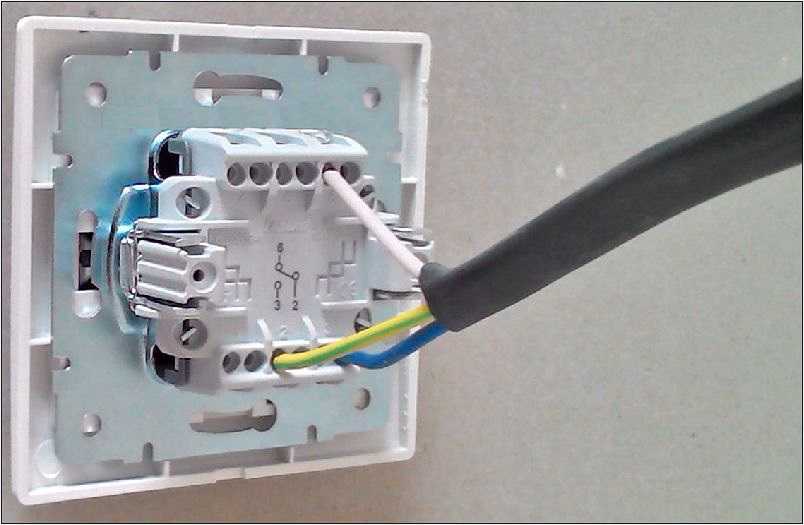

Для начала, аккуратно разбираем устройство, снимаем накладки, поддеваем крышку механизма и снимаем ее. Затем обязательно убеждаемся, что конструкция позволяет переместить контакт с зажимом, а коромысло будет также хорошо работать перевернутым на 180 градусов. Этот момент и является главным недостатком данной конструкции. Дело в том, что производителей электрики очень много, и каждый делает конструкцию на свой лад, поэтому, прежде чем покупать сразу партию выключателей лучше потренироваться и проверить стабильность работы на одном экземпляре.
Необходимо произвести некоторые действия над заводским изделием: обрезать часть контактов, переставить их, и развернуть коромысло, чтобы получилось, как на фото ниже:
Теперь аккуратно собираем получившийся механизм и проверяем его работоспособность.
Две клавиши необходимо объединить в одну большую, чтобы контакты переключались синхронно. Сделать это можно с помощью суперклея, если выполнить все аккуратно, то стыка двух половинок не будет видно. Для лучшей адгезии можно слегка зачистить склеиваемые поверхности наждачной бумагой мелкой зернистости.
На видео ниже наглядно показан один из вариантов переделки:
Использование кнопочных переключателей
Вторая идея — использовать вместо проходных конструкций, кнопочные переключатели на два положения, контакты которых не рассчитаны на большую нагрузку, что стоит учитывать при проектировании схемы. Необходимо приобрести переключатели на два положения ON-ON, которые работают следующим образом:
- одна группа включена, другая нет;
- вторая группа включена, первая обесточена.
С помощью этой пары кнопок можно организовать схему проходного управления светом.
Но дело в том, что эта конструкция не обладает некоторыми свойствами стандартной схемы. Вы сможете отключить освещение с одного конца, но и включить его обратно возможно только с той же кнопки. Однако это отличный вариант для коридора. Вы можете включить свет переключателем КП1, пройти по коридору, выключить его с помощью КП2, и наоборот. Но когда КП2 переведен в положение, при котором света нет, включить его с помощью КП1 не получится.
Нужно также помнить про то, что такие кнопки обычно не предназначены для больших токов, поэтому внимательно изучайте их характеристики перед покупкой.
Также вместо кнопочных переключателей возможно применение тумблеров, тогда схема подключения не отличается от приведенной выше.
Берем за основу промежуточное реле
Последний предложенный нами вариант — использование обычных одноклавишных выключателей совместно с промежуточными реле. Однако тут могут быть некоторые нюансы. Дело в том, что данный способ сборки проходного выключателя подразумевает постоянную работу одного из реле, а это дополнительный расход электроэнергии и слабое место системы.
В качестве ключа используются контакты проходных реле NC 1-9, NO 5-9. Для включения и выключения катушки реле к контактам A1-13, A2-14 подключены обычные одноклавишный выключатели Р1-Р2, на них идет мизерная нагрузка – катушки реле.
Надеемся данная статья вдохновила вас на построение собственной системы управления светом и вам стало понятно, как сделать проходной выключатель света из обычного, и с какими нюансами вы можете столкнуться в процессе работы.
