для чего нужен, виды, установка

Жители квартир многоэтажных домов часто сталкиваются с тем, что запахи от соседей по вентиляционным каналам попадают к ним в помещения. Неприятная ситуация, с которой поможет справиться обратный клапан на вентиляцию. Как он выглядит, как устроен и куда его ставить, и будем обсуждать.

Содержание статьи

• 1 Для чего нужен на вентиляции обратный клапан
• 2 Устройство и принцип работы
• 3 Неприятности, которые могут возникнуть
• 4 Виды
  • 4.1 Способ открывания
  • 4.2 Формы механических клапанов
• 5 Клапан на вентиляцию: где и как поставить
  • 5.1 Установка на кухне с вытяжкой
  • 5.2 Для ванной и туалета

Для чего нужен на вентиляции обратный клапан

При нормальной работе вытяжной вентиляции, воздух движется из помещения на улицу. Вытяжные отверстия располагают «в грязных либо влажных» помещениях — санузле, кухне. Задача этой части вентиляционной системы — вывести запахи и излишнюю влажность на улицу. Но иногда возникает ситуация, когда через вытяжную вентиляцию воздух идет в обратном направлении — поступает в помещения. Этот момент называют опрокидыванием тяги и с этим явлением стараются бороться.

Обратный клапан на вентиляцию нужен для нормальной работы системы

Почему надо бороться с обратной тягой? В случае с квартирами, это чревато поступлением запахов от соседей, что весьма неприятно. Если рассматривать частные дома, в них порции наружного воздуха зимой снижают температуру. Второй момент более опасен и неприятен — при обратной тяге может тухнуть котел, из дымовой трубы могут возвращаться в помещение продукты горения (и угарный газ тоже). В любом случае, обратное движение воздушного потока — это некорректная работа системы вентиляции и с этим явлением надо бороться. Обратный клапан на вентиляцию как раз и ставят, чтобы перекрывать движение воздуха в неверном направлении.

Устройство и принцип работы

Обратный клапан на вентиляцию чаще всего представляет собой отрезок трубы круглого или квадратного сечения. В этом отрезке подвижно — обычно на оси — установлен кусок материала (металл, пластик, слюда) подходящей формы. Это и есть сам клапан. В закрытом состоянии он полностью перекрывает сечение трубы, в открытом должен создавать как можно меньшее сопротивление. Чтобы все работало правильно, надо ставить его так, чтобы при возникновении обратного потока воздуха, клапан закрывался.

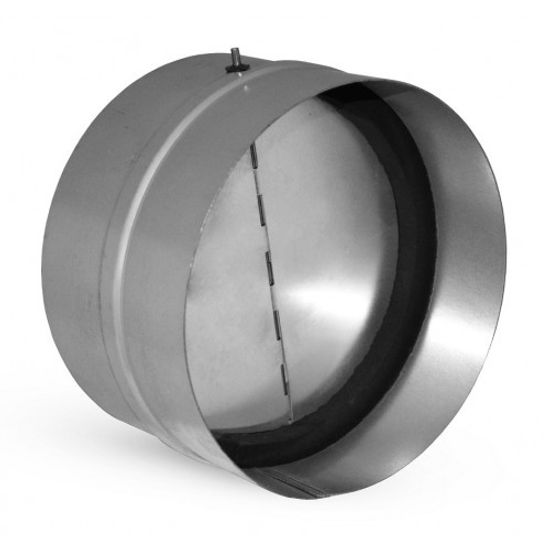

Это обратные клапаны на трубу воздуховода

На вентиляцию ставят не только клапана в трубу — есть варианты для вентиляционной решетки и вентилятора. В случае с вентрешеткой, может использоваться тонкая пластиковая или слюдяная мембрана, которая крепится к решетке. Встречается еще клапан-бабочка и планки типа жалюзи. Такого же типа может стоять клапан обратного потока воздуха на вытяжном вентиляторе.

Другие варианты

Принцип работы этого устройства прост: при нормальном движении воздуха клапан открыт и создает небольшое сопротивление потоку воздуха. При возникновении обратной тяги он закрывается, предотвращая поступление посторонних запахов или холодного воздуха с улицы в помещение.

Неприятности, которые могут возникнуть

Вроде все понятно и логично: посторонние запахи в квартире — это очень неприятно. Опрокидывание тяги в частном доме не менее неприятно, но еще и опасно. В принципе, при правильно рассчитанной системе, таких явлений возникать не должно и с причинами возникновения надо бороться. Но не у всех есть возможности и ресурсы. Проще поставить обратный клапан для вентиляции. Это так, но есть нюансы, которые стоит знать.

• Установленный в вентиляционное отверстие клапан мешает естественной вентиляции. Если вы хотите, чтобы работала естественная вытяжка, надо продумать подключение так, чтобы клапана не мешали.
• Даже «тихие» клапана из пластика, при закрытии хлопают, издавая порой довольно громкие звуки. Эти хлопки тем сильнее, чем сильнее тяга. При переменном ветре они очень сильно раздражают. Так что надо будет что-то придумать, чтобы клапан был «тише».
• Это самый тихий клапан — эластичная мембрана, но не слишком надежный



• Некоторые вентиляторы или кухонные вытяжки имеют встроенный обратный клапан. Если штатный вас по каким-то причинам не устраивает, его надо удалить. Тогда можно ставить отдельный. Два клапана на одном канале могут «не ужиться». Вернее, вытяжной канал вряд ли будет работать.
• Для нормальной работы обратный клапан надо регулярно обслуживать — чистить, проверять, смазывать оси. С учетом того, что к нему не всегда легко подобраться — это как минимум, неудобно. Так что предусмотрите возможность доступа для чистки и ревизии.

Как видите, поставить обратный клапан на вентиляцию — не значит решить проблему раз и навсегда. Придется следить за состоянием системы и мириться с недостатками этого решения.

Виды

Обратный клапан на вентиляцию может быть сделан из металла или пластика. Металл — это чаще всего оцинкованная, реже — нержавеющая сталь. Есть еще немногочисленная группа с пластиковым корпусом и металлической заслонкой — называется чаще всего «комбинированный обратный клапан для вентиляции».

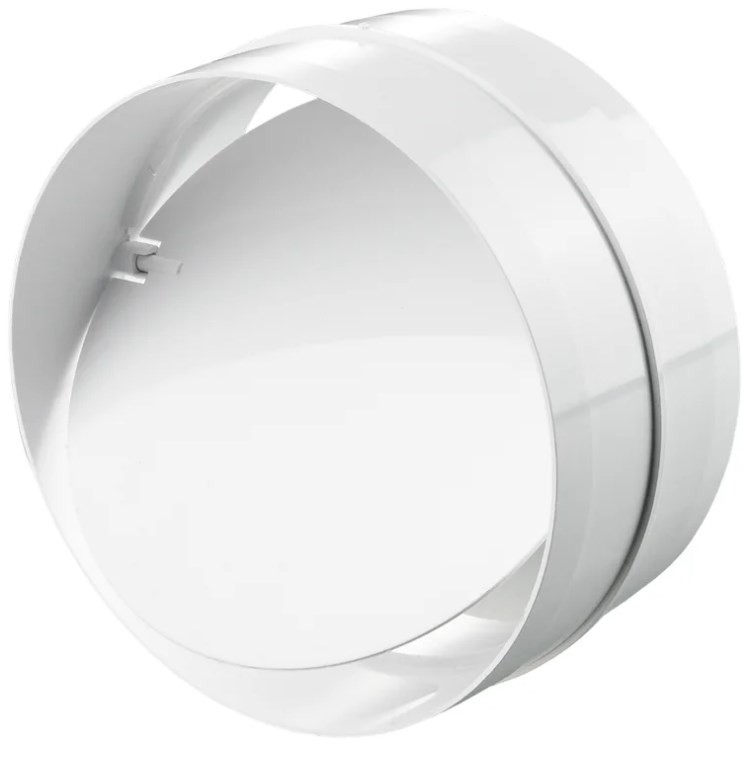

Обратный клапан на вентиляцию делают из пластика и металла

Как выбрать по этому признаку? Просто. Выбираете тот материал, из которого у вас сделан воздуховод. Могут быть модели круглого или квадратного сечения. Тут снова-таки выбираем ту же форму, что и у имеющихся/планируемых воздуховодов. Благо, размеры соответствуют стандартным трубам, используемым для воздуховодов.

Способ открывания

Открываются обратные клапаны могут по-разному:

• Ручные. Заслонки открываются или закрываются вручную, для этого у них есть специальный рычаг. Это не слишком удобно, кроме того, из-за конструктивных особенностей они не отличаются герметичностью, так что полностью блокировать проникновение посторонних запахов не могут.
• С электроприводом. Принудительно открываются одновременно с включением вентилятора или вытяжки. Пригодны только для систем вентиляции с принудительным удалением воздуха (без естественной циркуляции).
• Механические. Самый распространенный тип. Открываются и закрываются от движений воздуха. Ставятся как в паре с вентилятором или вытяжкой, так и на естественную вентиляцию.

Кроме механических, есть с ручным открыванием и электромеханическим

Ручной обратный клапан можно поставить на вытяжную трубу с принудительным отведением воздуха, выходящую на улицу. Так иногда делают — выводят не в вентканал, а на улицу через стену. В этом случае лучше иметь заслонку, которая будет открываться только на время работы вытяжки. Можно, конечно, поставить нормально закрытый клапан, но в холодное время он обмерзнет и перестанет выполнять свои функции. Поэтому ручное открытие в этом случае надежнее.

Если вытяжка выведена на улицу через стену

Самые распространенные — механические обратные клапаны. Их устанавливают примерно в 90% случаев. Конструктивно они могут быть разных видов. Вот о них и поговорим подробнее.

Формы механических клапанов

В обратном клапане могут быть установлены разные заслонки. От формы заслонки во многом зависит усилие, при котором она будет отодвигаться. Если клапан будет работать с вентилятором или вытяжкой, важно чтобы самый слабый режим работы вентилятора мог открыть заслонку. Говорят, что вентилятор должен продавить клапан. Если вы хотите сохранить естественную вентиляцию, необходимо чтобы заслонка могла «сработать» даже от несильного движения воздуха.

Конструкции и формы механических обратных клапанов для вентканалов могут быть такими:

Выбрать клапан на вентиляцию, действительно, непросто. Если руководствоваться тем, что использует большинство — придется остановиться на хлопушке. При всех ее недостатках, она работает надежнее, открывается даже при естественной вентиляции. Наиболее эффективный способ сделать хлопушку тише — взять силиконовый герметик, нанести его на упорное кольцо на корпусе (на диск не наносить, так как он станет тяжелее, значит, его будет сложнее повернуть). Диск клапана смазать мыльным раствором и прижать его к кольцу герметика — до начала полимеризации. Затем клапан отодвигаем, получаем уплотнительное кольцо, которое гасит хлопки. Результат — практически беззвучное закрытие, причем почти герметичное.

Клапан на вентиляцию: где и как поставить

Если система вентиляции сделана без использования вентиляторов и вытяжек с двигателями, она называется естественной. Чтобы все работало, для перекрытия обратной тяги устанавливают клапана сразу на выходе каналов. Для сохранения нормальной циркуляции желательно не использовать решетки, перекрывающие клапан. Да, такой вариант смотрится лучше, но вентиляция при этом страдает. Скорее всего, работать при небольшой тяге она просто не будет.

Если вы все-таки хотите установить декоративную вентиляционную решетку перед клапаном, придется мириться с ухудшением вентиляции, более медленным удалением запахом и излишней влажности. Помочь может только установка решетки/клапана большего диаметра, чем по расчету. В этом случае воздухообмен не пострадает.

Естественная вентиляция работает за счет перепада температур и разности давления

В случае с принудительной вентиляцией, обратный клапан может стоять либо перед, либо после вентилятора. Этот выбор зависит от типа системы и вентилятора. Так как канальные модели вентиляторов в частных системах используют редко, обычно получается, что заслонка стоит после вентилятора в трубе. Насколько далеко — неважно. Основной критерий выбора места установки — удобство обслуживания, так как заслонку придется периодически чистить и проверять.

Установка на кухне с вытяжкой

При установке принудительной вытяжки в кухне, многие хотят сохранить и естественную вентиляцию. Для этого потребуется установить на входе в вентиляционный канал тройник. К одному его входу подключить вытяжку с обратным клапаном, во второй поставить только обратный клапан. Как видите, система не слишком сложная, но работает.



Как подключить вытяжку, чтобы осталась естественная вентиляция

Почему на вытяжке тоже должен тоже стоять обратный клапан? Потому что если его не будет, обратный поток воздуха может проходить через вытяжку. Да, это будет не каждый раз, но при сильном потоке — будет.

При устройстве этого узла старайтесь сделать так, чтобы обратный клапан на вентиляцию был расположен как можно выше под потолком. В результате отводится будет самая теплая и самая влажная часть воздуха, что для кухни очень важно.

Для ванной и туалета

Вентиляция санузла может иметь собственный вытяжной канал — тогда все легко, просто и понятно. Перед входом в вентканал ставим обратный клапан для перекрывания потока воздуха, который будет двигаться в помещение. Но далеко не все квартиры могут похвастаться индивидуальными шахтами для ванной и туалета. В некоторых домах старой планировки, вытяжной канал есть только в туалете. Вентиляцию ванной делают проведя короб через стену. В этом случае обратный клапан на вентиляцию ставим не только на выход в вентканал, но и в канале между ванной и туалетом. Это предотвратит попадание неприятных запахов в ванную.

Как поставить обратный клапан на вентиляцию в раздельном санузле с одним вентканалом

Встречается еще более печальная ситуация: когда вытяжной канал вообще один и он находится на кухне. Собственно, логика установки не меняется — надо поставить устройства так, чтобы запахи из одного помещения не попадали в другое.

Один обратный клапан для вентиляции ставят на отвод к купольной вытяжке (или на канал, который отводит воздух из кухни), второй — на трубу, которая идет от ванной. Как видите, если понять логику работы, можно и самому определить наиболее удачное место установки.

назначение, виды, установка. Как сделать своими руками

• Для чего нужен обратный клапан
• Виды обратных клапанов для вентиляции
• Как правильно выбрать обратный клапан
• Рекомендации по установке устройства
• Как сделать обратный клапан своими руками

Система вентиляции помещения предназначена для того, чтобы обеспечивать приток свежего воздуха, при этом удаляя отработанный, неприятный запах и пыль.

Часто случается так, что установленная в многоэтажном доме вентиляция не справляется со своими задачами, и вместо чистого воздуха в квартиру попадают посторонние запахи от соседей. Чтобы этого не происходило, рекомендуется установить обратный клапан для вентиляции.

Для чего нужен обратный клапан



Обратный клапан представляет собой конструкцию, при которой лопасти самого клапана расположенные на оси, будут двигаться таким образом, что воздух, попадающий в клапан, не будет поступать в квартиру. Воздушные массы в обратном клапане двигаются только в одном направлении, и если оно резко меняется, то устройство закрывается, что препятствует поступлению воздуха в помещение.

Основными причинами, при наличии которых следует установить обратный клапан, являются:

• Отсутствие приточной вентиляции – она может быть сломана или засорена, в связи, с чем приточный воздух просто не поступает в вентиляцию.
• Неправильное расположение вытяжной трубы, как следствие попадание в вентиляцию задуваемого воздуха.
• В доме установлено печное отопление, и при работе печи, в трубе усиливается тяга горения, что способствует обратному току воздуха в вентиляционной трубе.
• В одной из квартир многоэтажного дома установлена мощная вытяжка, и при ее работе нарушается ход воздушных потоков в других квартирах.
• Наличие нескольких вытяжек в одной квартире будет способствовать усилению тяги в одной из них, что приведет к нарушению оттока воздуха.

Чтобы проверить наличие тяги в вентиляции, можно воспользоваться свечкой. Поднесите зажженную свечу в вентиляции и откройте окно. Если поток воздуха правильный, то свеча затухнет.

Виды обратных клапанов для вентиляции

Клапаны для вентиляции могут классифицироваться по материалу изготовления, чаще всего их производят из:

• Пластика.
• Тонкой оцинкованной стали.
• Комбинированных материалов – стали и пластмассы.

Вариант, изготовленный из пластмассы, часто устанавливают в квартирах, офисах, коттеджах. Такие обратные клапаны имеют привлекательный внешний вид и подойдут под любой стиль интерьера. Кроме того, пластмассовые клапаны легко справятся с задачами естественной вентиляции. Еще одним несомненным их плюсом является доступность – пластиковые обратные клапаны самые дешевые устройства среди других аналогов.

Модели, изготовленные из оцинкованной стали используют на промышленных предприятиях или в административных зданиях бытового назначения. Такие клапаны обладают прочной конструкцией, что позволяет им функционировать в приточно-вытяжных системах вентилирования. Кроме того, на предприятиях всегда выдвигаются повышенные требования к пожаробезопасности, а стальные клапаны хорошо справляются с этой задачей.

В зданиях, где присутствует естественная вентиляция, хорошо зарекомендовали себя устройства из комбинированных материалов. Корпус изделия выполнен из оцинкованной стали, а лопасти изготовлены из пластика. Таким образом, клапан реагирует при самом маленьком дуновении ветра и обеспечивает естественный воздухообмен.

В зависимости от конструкции, обратные клапаны для вентиляции бывают:

1. Лепестковые. Изготавливаются в виде жесткой заслонки, закрепленной на оси, и содержат принцип работы поворотного механизма. При потоке воздушных масс, эта заслонка поворачивается, таким образом, закрывая или открывая вход для воздуха.
2. С гравитационной решеткой. Внешне напоминают жалюзи, расположенные вертикально или горизонтально. При включении вытяжки, створки открываются и начинают свою работу. Такой тип устанавливается в стенах для защиты коммуникаций.
3. Мембранные. Выполняют работу по принципу лепестковых клапанов, однако заслонка в таких устройствах гораздо тоньше, и при дуновении ветра мембрана закрывает решетку, тем самым препятствуя поступлению воздуха.
4. Бабочка.Схожий в строении с лепестковым типом клапана, однако, имеет два лепестка на оси, чем и напоминает известное насекомое. При включении вентиляции, лепестки открываются и, соответственно, при выключении – закрываются.

Кроме того, клапаны бывают горизонтального и вертикального типа, с подогревом и без него, а также прямоугольными или круглыми.

Как правильно выбрать обратный клапан

Выбирая обратный клапан для своей квартиры, необходимо руководствоваться такими критериями:

• Прибор должен быть чувствительным даже к небольшому движению воздуха, поэтому лучше установить вытяжной вентилятор с решеткой. Это будет способствовать нормальному воздухообмену и увеличению тяги.
• Технические показатели клапана должны соответствовать приобретенному вентилятору: мощность последнего должна обеспечивать полное открытие лепестков клапана. Подбирайте диаметр клапана в точности подходящий по размеру к параметрам вентилятора.
• Обратите внимание на рабочую температуру клапана – некоторые приборы могут работать только при средних температурах.
• В зависимости от формы воздуховода подбирается подходящий обратный клапан, имеющий такую же форму. Делается это для удобства установки устройства.

Не стоит забывать о том, что при неправильном подборе клапана, воздухообмен в квартире может нарушиться и полностью поменять свое направление.

Рекомендации по установке устройства

При самостоятельной установке клапана в вентиляцию важно помнить направление воздушных масс. Если этот вопрос решено, то можно переходить к непосредственному монтажу устройства.

Для этого необходимо вставить корпус клапана в вентиляционный ход и наметить отверстия для будущего крепежа. После чего, по намеченным точкам просверлить отверстия с помощью шуруповерта или дрели. Также необходимо проделать отверстия для крепления в вентиляции.

Далее вставить дюбели и закрепить обратный клапан в вентиляции с помощью отвертки. Важно обратить внимание на зазоры между клапаном и вентиляцией: если они слишком широкие, необходимо их замазать с помощью силикона, для обеспечения герметичности. Если этого не сделать, то прибор не сможет выполнять предназначенную функцию.

Видео:

Видео:

Как сделать обратный клапан своими руками

Разобравшись с принципом работы обратного клапана, его с легкостью можно изготовить самостоятельно в домашних условиях. Самым простым будет клапан мембранного действия. Для него потребуется готовая решетка, полимерная пленка средней толщины, клей-герметик, крепежи.

Процесс изготовления состоит из последовательного выполнения алгоритма действий:

1. Измерить размеры вентиляционного отверстия и вырезать решетку таким образом, чтобы ее величины были на 2 см больше самой отдушины.
2. Если имеется кусок пластика под заготовку, то чтобы сделать решетку воспользуйтесь напильником.
3. Поверхность решетки должна быть гладкой, чтобы мембраны плотно к ней прилегали.
4. Прикрепить два квадратика пленки толщиной 0,5 мм с двух сторон от решетки. Сделать это лучше с помощью герметика.
5. Просверлить в решетке отверстия для крепления к стене.
6. Установить решетку в отдушину и закрепить.

Самодельное устройство сможет работать как с системой естественной вентиляции, так и с принудительной циркуляцией воздуха.

При наличии проблем с вентиляцией все же рекомендуется установить обратный клапан, таким образом обеспечив себе комфорт и отсутствие неприятных запахов в квартире.

Видео:

Воздушный обратный клапан | Tameson.com

Рисунок 1: Обратный клапан

Воздушный обратный клапан позволяет воздуху течь в одном направлении и предотвращает любой поток в обратном направлении. Также называемые пневматическими обратными клапанами, они широко используются в воздушных компрессорах, пневматических и вакуумных системах. Выбор правильного обратного клапана для воздушного компрессора имеет решающее значение, поскольку любая проблема с клапаном может напрямую повлиять на производительность компрессора. В этой статье обсуждается работа воздушного компрессора, роль воздушного обратного клапана и различные способы обслуживания клапана и компрессора.

Содержание

• Воздушные обратные клапаны
• Воздушный компрессор
• Обратный клапан воздушного компрессора
• Проблемы с обратным клапаном воздушного компрессора
• Выбор обратного клапана
• Симптомы неисправности обратного клапана воздушного компрессора
• Очистка обратных клапанов воздушного компрессора
• Замена обратного клапана бака
• Обратные клапаны подачи воздуха
• Часто задаваемые вопросы

• латунные обратные клапаны

• обратные клапаны из нержавеющей стали

• обратные клапаны из ПВХ

Воздушные обратные клапаны

Воздушный обратный клапан обеспечивает поток воздуха в прямом направлении и предотвращает обратный поток. Чаще всего воздушный обратный клапан применяется в воздушном компрессоре. Воздушные обратные клапаны позволяют компрессору держать одни части под давлением, а другие части разгерметизировать. Эти клапаны могут быть расположены на поршневом компрессоре (впускной и выпускной), воздушном ресивере или выпускных трубах.

Воздушный компрессор

Воздушный компрессор — это устройство, которое забирает воздух при атмосферном давлении и сжимает его до более высокого давления. Затем сжатый воздух хранится в резервуаре для последующего использования. Воздух нагнетается в контейнер и находится под давлением. Затем воздух выпускается через отверстие в резервуаре, где создается давление. Сжатый воздух можно использовать в качестве источника энергии по мере его высвобождения. Например, рассмотрим ручной насос для шин. Воздух поступает в цилиндр насоса при поднятии поршня. Сжатый воздух нагнетается в велосипедную шину или мяч при нажатии на поршень. Сжатый воздух используется в ряде приложений, таких как:

• Холодильный цикл
• Окраска распылением
• Перекачка воды
• Действующая доменная печь
• Работа пневматических тормозов в грузовых автомобилях, автобусах и поездах

Рисунок 2: Воздушный компрессор

Воздушный компрессор в рабочем состоянии

Воздушные компрессоры состоят из поршня, который перемещается вертикально внутри цилиндра, сжимая воздух в цилиндре. Когда поршень движется вверх, объем газа уменьшается, а давление увеличивается. С другой стороны, движение поршня вниз увеличивает объем газа и уменьшает давление. Сжимая воздух, компрессор увеличивает давление воздуха.

Компрессор имеет впускной и выпускной патрубки. Входное отверстие для воздуха расположено в нижней части цилиндра и открывается при движении поршня вверх. Выход расположен в верхней части цилиндра. Выходное отверстие открывается, когда поршень движется вниз, позволяя воздуху выходить из цилиндра.

Обратный клапан воздушного компрессора

Обратный клапан предотвращает попадание воздуха из ресивера обратно в поршневой цилиндр. Механизм обратного клапана обеспечивает герметичность выпускного отверстия, когда давление на выпускном отверстии (баке) выше, чем на стороне компрессора. Без обратного клапана не было бы возможности заполнить гидробак.

Проблемы с обратным клапаном воздушного компрессора

Неисправность обратного клапана может повредить компрессор следующим образом:

• Если обратный клапан остается застрявшим в открытом положении, это может привести к утечке воздуха обратно в компрессор, когда он не бегать. Этот процесс повреждает компрессор, заставляя его вращаться назад.
• Если обратный клапан остается заблокированным в закрытом положении, давление воздуха неконтролируемо возрастает, что в конечном итоге приводит к помпажу компрессора. Помпаж компрессора — это состояние, которое возникает, когда количество сжимаемого газа недостаточно для размера компрессора. Из-за этого устройство теряет способность передавать энергию от частей компрессора к жидкости, вызывая обратный поток воздуха внутри устройства.

Признаки неисправности обратного клапана воздушного компрессора

Понимание признаков неисправности обратного клапана воздушного компрессора позволит правильно устранить неполадки и предотвратить возникновение проблем в будущем.

• Одним из распространенных признаков неисправности обратного клапана является помпаж компрессора. Благодаря этому компрессор отключается сразу после включения. Этот сценарий возникает, когда обратный клапан не предотвращает обратный поток воздуха в компрессор.
• Шипящий звук, издаваемый при работе компрессора, указывает на неисправность обратного клапана компрессора. Шипящий звук может указывать на утечку воздуха из бака. Воздух, просачивающийся из разгрузочного клапана при отключении компрессора, также указывает на неисправность обратного клапана.
• Обратный клапан может протекать, если седло клапана повреждено или диск неправильно установлен. Скопление мусора в седле также может вызвать утечку. Негерметичные обратные клапаны компрессора часто приводят к значительным потерям сжатого воздуха. Если вы заметили течь разгрузочного клапана, рекомендуется выключить воздушный компрессор. Затем, в зависимости от повреждения клапана, отремонтируйте или замените клапан.
• Крайне важно регулярно проверять обратный клапан на наличие признаков неисправности. Если вы заметили симптомы, указывающие на неисправность обратного клапана, рекомендуется попытаться очистить клапан. Ниже приведены рекомендации по очистке обратных клапанов воздушного компрессора.

Очистка обратных клапанов воздушного компрессора

Чтобы очистить обратный клапан воздушного компрессора, выполните следующие действия:

1. Отсоедините воздуховоды и снимите их с ресивера компрессора.
2. Продуйте воздух через обратный клапан в направлении, противоположном нормальному потоку. Очистите внутреннюю часть обратного клапана чистящим раствором. Промывка горячей водой через обратный клапан также может помочь в очистке. Для удаления грязи с корпуса клапана используйте полотенце и проволочную щетку.
3. Смажьте обратный клапан после его очистки. Смазка увеличивает эффективность клапана и срок службы обратного клапана.

Замена обратного клапана бака

1. Отключите питание компрессора.
2. Осторожно отвинтите обратный клапан от компрессора. Перед установкой нового клапана очистите область вокруг отверстия клапана, чтобы удалить грязь и лишний мусор.
3. Перед заменой воздушного обратного клапана убедитесь, что характеристики нового клапана соответствуют характеристикам компрессора. Перед заменой клапанов рассмотрите размеры фитингов и эксплуатационные ограничения. Вы также можете изменить размер в соответствии с вашими потребностями с помощью втулок. Прочтите нашу статью об установке обратного клапана для получения дополнительной информации о том, как установить обратный клапан.

Обратные клапаны для впрыска воздуха

Системы впрыска воздуха предназначены для снижения выбросов двигателей внутреннего сгорания. Система впрыска воздуха работает путем впрыскивания воздуха в выхлопные системы. Впрыскиваемый воздух окисляет выхлопные газы, тем самым снижая выбросы окиси углерода и углеводородов. Система впрыска работает вместе с каталитическим нейтрализатором.

Система нагнетания воздуха состоит из насоса, контроллера, набора форсунок и обратных клапанов. Насос подает воздух на форсунки, а контроллер регулирует давление воздуха. Форсунки отвечают за подачу воздуха в выхлопную систему.

Обратные клапаны впрыска воздуха используются для предотвращения обратного потока выхлопных газов из двигателя внутреннего сгорания в систему впрыска. Всякий раз, когда давление выхлопных газов превышает давление впрыска, обратный клапан закрывается, чтобы остановить обратный поток выхлопных газов.

Выбор обратного клапана

2. Размер: Выберите обратный клапан соответствующего размера в зависимости от ориентации клапана (горизонтальная или вертикальная) и скорости потока среды внутри компрессора.
3. Фильтры: Установите фильтры для защиты обратных клапанов и линий компрессора от мусора.
4. Материалы: Материалы, выбранные для обратных клапанов компрессора, должны быть совместимы с воздухом. Латунь и нержавеющая сталь обычно используются для изготовления обратного клапана для воздушных компрессоров.

Часто задаваемые вопросы

Что я могу сделать, чтобы мой воздушный обратный клапан работал эффективно?

Регулярная проверка клапана на предмет износа и повреждений может помочь обеспечить правильную работу клапана. Регулярная проверка клапана также может гарантировать его правильную работу.

Для чего предназначены воздушные обратные клапаны?

Воздушные обратные клапаны предназначены для предотвращения обратного потока в газопроводных системах. Это достигается за счет того, что воздух течет только в одном направлении.

Какие риски связаны с воздушными обратными клапанами?

Неправильное закрытие клапана и утечки являются распространенными рисками, связанными с воздушными обратными клапанами. Эти риски могут привести к потере энергии и снижению эффективности.

• латунные обратные клапаны

• обратные клапаны из нержавеющей стали

• обратные клапаны из ПВХ

Воздушные клапаны от DeZURIK Inc.

Теория и использование воздушных клапанов

Воздушные выпускные клапаны и воздушные/вакуумные клапаны являются важными компонентами всей конструкции трубопровода. Без этих важных клапанов пропускная способность трубопровода будет снижена на 5-10% и более из-за образования воздушных пробок в трубопроводе.

Это снижение пропускной способности может остаться незамеченным, поскольку воздух является невидимым виновником в трубопроводах. Воздушные карманы не только лишают драгоценную емкость линии, но и захваченный воздух отнимает драгоценную электрическую энергию. Насос должен будет работать с более высоким напором, чтобы преодолеть ограниченный поток. Устранение воздушных карманов сводит к минимуму проблему и значительно повышает эффективность трубопровода.

Воздушные выпускные клапаны и воздушные/вакуумные клапаны имеют довольно простую конструкцию и относительно недороги. Многолетний опыт APCO почти без исключения доказал, что стоимость воздушных клапанов составляет менее одного процента от общей стоимости установленного трубопровода.

Воздушные выпускные клапаны представляют собой недорогую страховку для защиты дорогостоящих трубопроводов. Кроме того, воздушные выпускные клапаны окупаются за счет устранения воздушных карманов и максимального повышения пропускной способности и эффективности работы трубопровода. Кроме того, обеспечивается защита трубопровода от повреждения, поскольку воздушные карманы являются основным фактором скачков давления и гидравлических ударов в трубопроводе.

Какие существуют основные типы воздушных клапанов?

Существует два основных типа воздушных клапанов:

• Воздушные выпускные клапаны (обычно с небольшими отверстиями диаметром 1/2” или меньше)
• Воздушные/вакуумные клапаны (обычно с большими отверстиями диаметром 1/2” или больше)

 Когда клапаны выпуска воздуха и воздушные/вакуумные клапаны объединены, они становятся

• Комбинированными воздушными клапанами (иногда называемыми воздушными клапанами с двойным отверстием)

  Где на трубопроводах должны быть установлены воздушные клапаны?

Воздушно-вакуумные клапаны или комбинированные воздушные клапаны должны быть установлены на всех высоких точках трубопровода и при изменении уклона. Воздушные клапаны или комбинированные воздушные клапаны должны быть установлены в тех высоких точках, где возможно скопление воздушных карманов. Кроме того, воздушные выпускные клапаны должны быть установлены с интервалом от 1500 до 2500 футов на длинных горизонтальных участках без четко определенных высоких точек. Установка люков через определенные промежутки времени в трубопроводах большего диаметра является отличной точкой для установки клапанов выпуска воздуха.

Воздушные клапаны какого размера требуются?

Размеры воздушных клапанов можно определить с помощью графиков и формул в Руководстве по выбору и определению размеров воздушных клапанов APCO или
с помощью логарифмической линейки для воздушных клапанов APCO. Обратитесь за помощью к местному представителю DeZURIK.
Чтобы определить размеры воздушных клапанов для полного трубопровода, местный представитель DeZURIK может создать полный профиль трубопровода с рекомендуемыми типами клапанов и размерами отверстий с помощью нашей программы APSLIDE. Свяжитесь с местным представителем DeZURIK для получения подробной информации.





Клапаны выпуска воздуха:

Клапаны выпуска воздуха используются для устранения небольших воздушных карманов, которые образуются в высоких точках трубопровода и ограничивают поток. Воздушные карманы уменьшают пропускную способность трубопровода и увеличивают количество энергии, необходимой для перекачки жидкости. DeZURIK производит клапаны выпуска воздуха APCO трех основных типов:

• Клапаны выпуска воздуха для чистой воды ARV
• Клапаны сброса сточных вод ASR

Воздушно-вакуумные клапаны:

Воздушно-вакуумные клапаны используются для защиты трубопроводов от повреждений при выпуске или впуске большого количества воздуха. Воздушно-вакуумные клапаны выпускают воздух при заполнении трубопровода и впускают воздух для сброса вакуума при опорожнении трубопровода. DeZURIK производит два основных типа воздушных вакуумных клапанов APCO:

• Воздушные вакуумные клапаны AVV для чистой воды
• Вакуумные клапаны для сточных вод ASV

Комбинированные воздушные клапаны:

Комбинированные воздушные клапаны сочетают в себе функции воздушного/вакуумного клапана и клапана выпуска воздуха. Комбинированные воздушные клапаны с одинарным или двойным корпусом обычно устанавливаются во всех высоких точках системы, где было определено, что для вентиляции и защиты трубопровода необходимы функции как воздушного/вакуумного клапана, так и воздушного выпускного клапана. . DeZURIK производит четыре основных типа комбинированных воздушных клапанов APCO:

• Однокорпусные комбинированные воздушные клапаны ASU
• Однокорпусные комбинированные воздушные клапаны AVC
• Двухкорпусные комбинированные воздушные клапаны AVV
• Однокорпусные комбинированные воздушные клапаны для сточных вод ASC

Вакуумные предохранительные/впускные клапаны:

Вакуумные предохранительные/впускные клапаны нормально закрыты. Если давление в системе становится отрицательным, клапан сброса вакуума/впускной клапан немедленно впустит воздух в систему и предотвратит образование вакуума. Когда давление в системе возвращается к положительному, клапан сброса вакуума/воздухозаборный клапан герметично закрывается.

• Вакуумный предохранительный клапан / впускной клапан AVR

Ударные обратные клапаны:

Ударный обратный клапан используется для предотвращения возникновения критических ударных ситуаций в установках, где рабочие условия заставляют обычный воздушный клапан резко открываться и/или закрываться. Обратный клапан снижает скорость потока воды в воздушный клапан с помощью дросселирующих отверстий в диске, тем самым предотвращая гидравлический удар. Этот обратный клапан обеспечивает медленное закрытие и устанавливается на входе воздушного/вакуумного клапана.

• Противопомпажные обратные клапаны CSV

Дроссельное устройство двойного действия:

Воздушные/вакуумные клапаны могут эффективно выпускать воздух из колонн глубинных насосов в сочетании с дроссельным устройством двойного действия. Дроссельное устройство двойного действия устанавливается на выпускном отверстии воздушно-вакуумного клапана. Поскольку среда трубопровода не контактирует с дроссельным устройством двойного действия, его можно использовать на трубопроводах, содержащих грязные жидкости.

• Дроссельное устройство двойного действия DAT


Свяжитесь с DeZURIK сегодня, чтобы начать работу

Щелкните изображения ниже, чтобы найти дополнительную информацию о любом из этих высококачественных воздушных клапанов APCO. Воспользуйтесь ссылками «Найти представителя», «Получить предложение» или «Свяжитесь с нами», чтобы запросить дополнительную информацию. Мы с нетерпением ждем возможности помочь вам выбрать клапан для вашего применения!



Воздух в закрытой трубопроводной системе под давлением может иметь множество эффектов. Когда воздух присутствует в гидравлическом трубопроводе, потоки неустойчивы, непредсказуемы и имеют высокие потери напора. Воздух может попасть в систему трубопроводов разными путями:

1. Воздух в трубопроводе при первоначальном заполнении может быть удален не полностью.
2. Воздух может попасть на вход насоса, если уровень жидкости упадет ниже отметки на входе.
3. Воздух в растворе (около 2% по объему) будет высвобождаться в точках трубопровода, где давление снижается, особенно там, где высота линии близка к гидравлическому уклону.
4. Газ, образующийся из переваренных сточных вод.
5. Воздух может подсасываться через набивку, уплотнения и фланцевые соединения.
6. Воздух может попасть в результате завихрения в насосе.

Воздушный карман уменьшит площадь поперечного сечения и увеличит потерю давления на трение. Суммарные потери для двухфазного потока (воздух и вода) всегда больше, чем потери давления для каждой фазы, протекающей отдельно. Таким образом, воздух в трубопроводе увеличивает гидравлическое сопротивление системы и увеличивает напор в системе, при котором должны работать насосы.

Воздух в трубопроводе имеет тенденцию скапливаться в верхних точках трубопровода при низких скоростях потока.
