Клапан обратный воздушный: Воздушные обратные клапаны для компрессоров купить в Москве

Клапаны воздушные, обратные, утепленные, заслонки

УСЛОВИЯ ЭКСПЛУАТАЦИИ: Клапан воздушный утепленный КВУ предназначен для регулирования количество воздуха и газовых смесей, агрессивность которых по отношению к углеродистым сталям обыкновенного качества не выше агрессивности воздуха с температурой до 800С, не содержащих пыли и других твердых примесей в количестве более 100 мг/м3, а также липких веществ и волокнистых материалов, и применяются в системе кондиционирования воздуха и вентиляции низкого давления (рабочее давление до 1470 Па (150 кгс/м2)).

Размеры клапана воздушного утепленного КВУ  Типоразмер  кла­пана Пло­щадь живого сечения, кв.м.  Число лопаток n  размеры, мм Число ТЭНов n1  Мощ­ность кВт  Масса, кг (без МЭО)  B B1 H h2 Клапан воздушный утепленный КВУ 400х500 0,21 2 500 540 400 440 3 0,6 27,4 Клапан воздушный утепленный КВУ 600х500 0,31 3 600 640 4 0,8 31,8 Клапан воздушный утепленный КВУ 600х1000 0,61 3 1000   1040   600 640 4 1,6 43,2 Клапан воздушный утепленный КВУ 800х1000 0,78 4 800 840 5 2 54,3 Клапан воздушный утепленный КВУ 1000х1000 1 5 1000 1040 6 2,4 65,3 Клапан воздушный утепленный КВУ 1200х1000 1,15 6 1182 1222 7 2,8 74,5 Клапан воздушный утепленный КВУ 1400х1000 1,38 7 1380 1420 8 3,2 83,7 Клапан воздушный утепленный КВУ 1600х1000 158 8 1582 1622 9 3,6 92,8 Клапан воздушный утепленный КВУ 1800х1000 1,87 9 1755 1795 10 4 112,3 Клапан воздушный утепленный КВУ 2400х1000 2,4 12 2400 2440 13 5,2 169,7 Клапан воздушный утепленный КВУ 600х1400 0,84 3     600 640 4 2,4 45,8 Клапан воздушный утепленный КВУ 1400х1400 1,9 7 1400   1440   1380 142 0 8 4,8 112,3 Клапан воздушный утепленный КВУ 1600х1400 2,22 8 1582 162 2 9 5,4 120,7 Клапан воздушный утепленный КВУ 1800х1400 2,6 9 1755 179 5 10 6 129,1 Клапан воздушный утепленный КВУ 2400х1400 3,4 12 2400 244 0 13 7,8 169,7

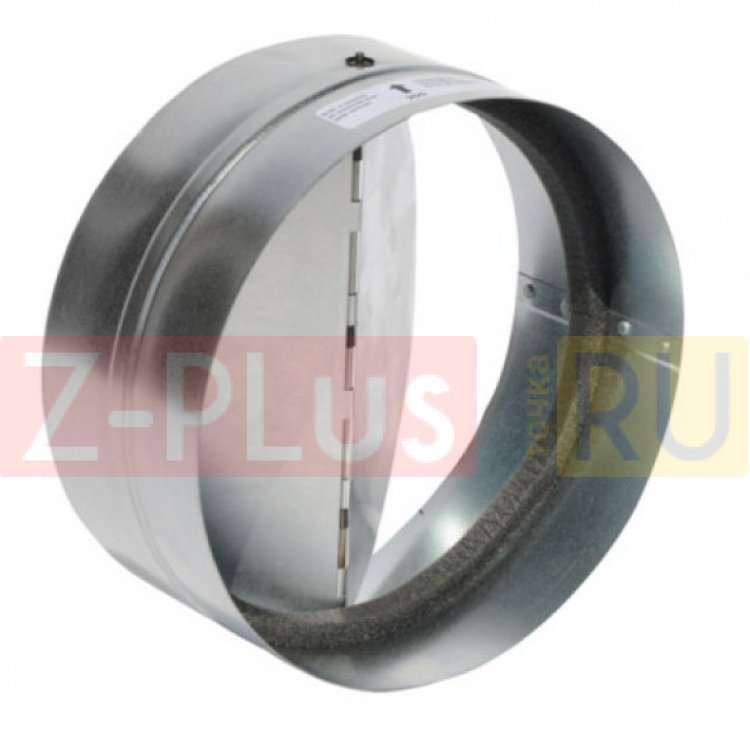

Обратный круглый воздушный клапан PKO

Обратный круглый воздушный клапан PKO | VERTROVERTRO | Обратный круглый воздушный клапан PKO | VERTRO

Назначение:

Обратный воздушный клапан VERTRO PKO с подпружиненными лопастями обеспечивает автоматическое перекрывание воздуховодов круглого сечения при выключении круглого канального вентилятора VK. Используется в основном в системах вытяжной вентиляции. Может быть смонтирован в любом положении.

Ключевые особенности:

• Корпус клапана изготовлен из листовой оцинкованной стали;
• Лопатки выполнены из листового алюминия;
• Конструкция клапана дает возможность его монтажа к воздуховодам и другим элементам системы вентиляции с помощью хомутов.

• Размер и вес
• Графики
• Документация
• Revit
• Видео

Размеры и вес



Обозначение	Размеры, мм				Масса, кг
	А	Б	В	Д
PKO 100	80	27	35	100	0,2
PKO 125	100	37	45	125	0,25
PKO 160	110	37	55	160	0,4
PKO 200	140	52	70	200	0,6
PKO 250	140	47	75	250	0,65
PKO 315	140	47	75	315	0,8



Аэродинамические характеристики

Файлы для скачивания

Видео

• Обратный клапан PKO VERTRO

Cпасибо!

Ваше письмо отправлено.

Cпасибо!

Ваше резюме отправлено в отдел кадров.

100х100, воздушный, лепестковый, прямоугольный, самодельный, бабочка, с электроприводом, прямоугольного сечения, видео-инструкция как установить в квартире своими руками, вентиляционная решетка, фото и цена

Как известно, воздух в вентиляционных каналах может двигаться в обоих направлениях, что вызывает определенные проблемы, ведь холодный зимний воздух может проникать в помещение, также как и пыль.

Именно поэтому в системе должен присутствовать такой узел, как обратный клапан для вентиляции – своими руками его может поставить практически любой человек.

Благодаря ему воздух перемещается только в одном направлении, при этом возможен вариант открытия задвижки только во время работы вентилятора или вытяжки, что очень удобно.

На фото: обратный воздушный клапан для вентиляции позволяет защитить помещение от проникновения наружного воздуха

Виды устройств

Существует несколько разновидностей рассматриваемого вида клапанов, но широко используются только некоторые из них, рассмотрим их особенности более подробно:

Механизм поворотного типа	Самый простой вариант, представляющий собой блок круглого либо прямоугольного сечения, в котором на оси расположена задвижка, которая работает благодаря системе тяг и противовесов. Управление подобным устройством может выполняться как вручную, так и автоматизированным способом, можно как полностью перекрывать поток, так и регулировать его интенсивность
Обратный клапан-бабочка для вентиляции	Этот вид конструкции имеет следующее устройство: на оси, расположенной в корпусе, закреплены два лепестка, которые открываются при включении вентилятора и закрываются при прекращении его работы. Простой механизм используется очень широко в готовых узлах, включающих вентилятор и задвижку
Обратный лепестковый клапан для вентиляции	Система представляет собой ряд горизонтально или вертикально расположенных жалюзи, которые открываются при включении принудительной вентиляции. Обеспечивают качественную защиту коммуникаций и чаще всего устанавливаются на выходных отверстиях, расположенных в стенах

Клапаны могут быть как круглого, так и прямоугольного сечения, что очень удобно

Критерии выбора устройства

Чтобы вентиляция с обратным клапаном работала эффективно, необходимо учитывать целый ряд факторов и подбирать изделия с оптимальными техническими характеристиками, это важно, так как любые просчеты могут создать множество проблем.

На что следует обратить внимание при покупке

Правильный подбор клапана – гарантия отсутствия сбоев в системе воздухообмена и обеспечение оптимальных условий функционирования всех коммуникаций.

Самыми важными факторами являются следующие:

• Расчетная скорость воздушного потока в системе, защитное устройство должно открываться даже при минимальном движении воздушных масс. Это особенно актуально для естественных систем вентиляции, где тяга очень маленькая, и иногда единственным возможным вариантом для обеспечения работы является вентиляционная решетка с обратным клапаном и вытяжным вентиляторов, это простое устройство обеспечит нужную тягу.

Клапан обратный с электроприводом – для вентиляции естественного типа это может быть единственным возможным вариантом

• Очень важно, чтобы обратный клапан на вентиляцию в квартире или доме подходил по характеристикам вентилятору. Проще всего купить оба эти изделия в одном корпусе, это гарантирует правильное функционирование системы. Но если узлы приобретаются отдельно, то тяга, создаваемая вентилятором, должна обеспечивать открытие клапана.
• Еще один важный фактор – климатические особенности вашего региона. Например, устройства типа бабочка склонны к замерзанию при длительных отрицательных температурах, поэтому их лучше всего устанавливать внутри помещений, а не на выходных решетках. Это позволит избежать обмерзания и заклинивания узлов.

Совет! В некоторых помещениях трубопроводы вентиляции со временем могут засоряться и покрываться налетом, если у вас установлен клапан без электропривода, то даже небольшой слой налета нарушает баланс устройства и вызывает его неправильную работу, поэтому не забывайте периодически контролировать и очищать лепестки.

Чтобы разобраться, как установить изделие правильно, необходимо ознакомиться с рекомендациями, которые дает инструкция, прилагаемая к устройству

• Также важно учитывать и характеристики системы, проложенной в помещении. Если вентиляционный короб прямоугольный, то и корпус клапана должен быть таким же, это значительно упростит монтажные работы, иначе вам придется мастерить самодельный переходник. Также важен размер коммуникаций (чаще всего используются трубопроводы 100 на 100, но могут быть и другие варианты).

Совет! Лучше всего приобретать продукцию известных фирм, хорошо зарекомендовавших себя на рынке. Это гарантирует качество изделия и его соответствие заявленным параметрам.

Некоторые конструктивные особенности

Существует ряд нюансов, которые следует знать при выборе конкретного варианта:

• По способу установки можно выделить устройства горизонтального и вертикального типа. Первые устанавливаются на горизонтальных участках, направление открытия подбирается в соответствии с системой, второй вариант ставится на стояках, и направление воздуха в нем всегда снизу вверх.

Вертикальные клапаны оснащаются сложной системой противовесов, поэтому их цена несколько выше

• Если вы устанавливаете обратный клапан, то следует подбирать изделие с удобной системой крепления, лучше всего, если это вариант с фланцами либо хомутами
• Еще один важный нюанс – место установки конструкции, если она будет располагаться в наружной стене или рядом с ней, то лучше приобрести вариант с электроподогревом, это исключит обмерзание лопастей при отрицательных температурах и предотвратит появление конденсата в системе. Если клапан ставится изнутри, то такая опция не требуется.

Электроподогрев обеспечит работоспособность клапана при любых температурах

Вывод

Обратный клапан в системах вентиляции предотвращает проникновение в помещение холодного воздуха и пыли, позволяя сохранить оптимальный микроклимат.

Видео в этой статье поможет лучше понять особенности рассматриваемого вида устройств.

Воздушный обратный клапан на вентиляцию

Содержание:

1. Особенности установки
2. Использование в разных вентиляционных системах
3. Использование в ванной и кухне
4. Выбор обратного клапана
5. Типы промышленных устройств
6. Особенности монтажа

Для того, чтобы минимизировать возможность захода в квартиру, офис или производственный цех посторонних неприятных запахов по вентиляционным каналом рекомендуется произвести монтаж такого элемента, как обратный клапан на вентиляцию. Это устройство позволяет заблокировать движение воздушного потока при обратной тяге и способствует тому, чтобы отработанный воздух более качественно ликвидировался из помещений.

Обратный клапан для установки на вентиляцию: основные разновидности устройств и их принцип действия

Конструкция и конфигурация представленного предмета достаточно просты. Устройство оснащено лопастями, которые размещаются на одной оси с такой конфигурацией, которая позволит воздушному потоку двигаться исключительно в одном направлении. В случае, если реализуется смена движения потока, клапан закрывается. Помимо опции блокировки обратного потока, возможна регуляция приточного объема поступающих воздушных масс. Это осуществляется благодаря изменению сечения воздуховода вентиляции.

Такой продукт, как воздушный обратный клапан представлен на рынке в нескольких разных видах. Они различаются по ряду технический параметров и критерий:

• Материал. Может быть произведен из самых разнообразных материалов – от оцинкованного металла до пластмассы, предпочтение отдается в зависимости от разновидности вентиляции.
• Форма. Может быть прямоугольной либо круглой. Подобрать подходящую можно исходя из типа воздуховода – нужно обращать внимание на форму его выхода и размер сечения. Для домашнего использования изготавливаются изделия с радиусом от 50 миллиметров и выше. В производственных и промышленных нуждах, на складах могут использоваться обратные клапаны на вентиляцию, размер которых достигает одного метра в диаметре.
• Метод управления. Предмет может управляться электрически или вручную. Первый тип при установке интегрируется в систему приточно-вытяжной вентиляции и функционирует в комплексе с прочими элементами. Его работа осуществляется автоматически. Ручной клапан немного сложнее в управлении – для его использования необходимо применение задвижки или рычага.
• Пропускная способность. Величина объема воздуха, который будет проходить через элемент за определенное количество времени может быть различной. Изделия с большой пропускной способностью покупаются для производственных и промышленных цехов.
• Конструкция. Может быть изготовлен в виде мембраны, решетки, лепестка или бабочки.

Решетка – это наиболее распространённый тип устройства, который предусматривает наличие жалюзи в конструкции. При этом жалюзи способны открываться исключительно в одну сторону – это не дает возникнуть обратному потоку. Производители предлагают различные формы и дизайны решетки, установка осуществляется на выходе вентиляционного канала.

Второй по актуальности тип – это бабочкообразный клапан. Его внешний вид больше всего похож на бабочку из двух пластин, которые скрепляются между собой жесткой пружинкой. Мембранное устройство – это тонкая, но в то же время надежная заслонка, открывающаяся воздушным потоком в одном направлении. Лучшая сфера его применения – в естественных вентиляционных системах. По такому же принципу строен и лепестковый тип, с единственным отличием – заслонка закрепляется на оси и поворачивается только под напором воздушной массы.

Использование в разных вентиляционных системах

Вне зависимости от того, какой тип вентиляционной системы используется – механический или приточно-вытяжной – есть вероятность возникновения обратной тяги. Именно тип вентиляции позволит объективно ответить на вопрос: какой именно обратный клапан будет подходящим?

1. Естественная вентиляция. Для данных систем оптимальны будут устройства, которые особенно чувствительны к изменению направления потока воздуха. Для того, чтобы гарантировать высокое качество работы изделия, рекомендуется проводить монтаж единовременно с монтажом каналов. Установка воздушного обратного клапана при этом осуществляется в стенах между помещениями.
2. Приточная система. Классический вариант подобной системы снабжается решеткой забора воздуха с уличной стороны. Воздушный поток извне дома проходит процесс фильтрации, а обратный клапан в системе позволяет отрегулировать объем представленного потока. Дополнительное преимущество, которое можно получить – это сохранение должного уровня температуры в комнатах. Кроме того, монтаж элемента в систему позволит забыть о необходимости дополнительного проветривания дома, ведь уровень воздухообмена между помещениями и улицей будет достаточным.

Особое значение имеет установка элемента в такие помещения дома, как ванная комната и кухня.

Обратный клапан в условиях ванной и кухни

Установка обратного клапана на вентиляцию в условиях кухни позволяет заблокировать проникновение посторонних запахов в помещение, но при этом осуществляет качественный вывод отработанного воздуха из него. Будет одинаково эффективно функционировать как при работающей вытяжке, так и без нее. Единственное отличие – с вытяжкой воздушные массы будут выводиться оперативнее.

Если возникает желание использовать обратный клапан без вытяжки, необходимо соблюдение нескольких условий:

• воздуховоды оснащаются вентиляционными решетками с обратными клапанами для вентиляции естественного типа – с их помощью отработанный воздух потоком будет выводиться из помещения;
• необходимо особое оборудование воздуховода с наружной стороны. Здесь потребуется установка устройств для вытяжной вентиляции, которые не позволят прохладному и грязному уличному воздуху попасть в комнату для приготовления пищи.

Монтаж устройства в ванную комнату не просто прихоть, а осознанная необходимость, ведь в этом помещении чаще других наблюдается устойчивый запах сырости и возникновение плесени. Причина кроется именно в некачественном устройстве вентиляционной системы. Очень важно обеспечить эффективный вывод воздуха с высоким содержанием влаги и сохранить хороший микроклимат. Покупка и последующая интеграция обратного клапана в сеть позволит избежать попадания влаги и из других квартир и это преимущество, ведь соседи часто используют помещение для курения. Посторонние запахи, а в частности, табачный дым, больше в ванную не попадут.

Выбор клапана: на что стоит обратить внимание и чем руководствоваться?

Для того, чтобы понять какие именно воздушные обратные клапаны станут наиболее эффективным выбором, необходимо понимать на что именно обращать внимание при приобретении. Помните, что если выбор будет сделан неправильно, то качество воздуха в комнатах может заметно ухудшиться. Учитывайте следующее:

• элемент должен качественно функционировать даже в том случае, если движение воздушного потока будет совсем незначительным – это характерно для естественных систем. Из-за того, что сила тяги очень мала, иногда рекомендуется интеграция в систему также вытяжного вентилятора;
• характеристики обратного клапана должны отвечать параметрам вентилятора. К примеру, отдельные элементы системы должны совпадать по своему диаметру. Проконтролируйте, чтобы мощности вентилятора хватало для открытия клапана;
• очень значимым моментом будут условия внешней среды. Например, многие элементы не могут функционировать при условиях низких температур – обычно их монтаж производится внутри помещений;
• особенности вентиляционной системы помогут ответить на вопрос, какому типу устройства лучше отдать предпочтение. Учитывайте каждую мелочь – форма системы подскажет форму элемента, например, для прямоугольного выхода стоит подобрать устройство вентиляционного сечения. Исходя из сечения короба рекомендуется подбирать габариты предмета;
• не самый важный параметр, на который, однако, многие покупатели обращают внимание – это дизайн и цветовое решение элемента. Внешний клапан устанавливается на выходе и будет присутствовать в комнате. Стоит обращать внимание на цветовую гамму помещения и стилистику интерьера.

Если вы хотите быть полностью уверенными в качестве обратных клапанов на вентиляцию, а также в том, что они будут соответствовать заявленным требованиям, параметрам и стандартам, обращайтесь за помощью к проверенным производителям. Только надежный поставщик даст вам возможность выбрать надежное изделие и при этом позволит сэкономить денежные средства.

Типы обратных клапанов для использования в промышленных и производственных сетях

В промышленных условиях элемент может быть использовать в отопительных системах и сетях водоснабжения.

• Дисковый. В числе его особенностей низкая стоимость, простой процесс установки и низкий уровень металлоемкости. Малая пропускная способность устройства реализуются за счет его конструкции – в момент открытия дисковый затвор смещается по оси, но при этом остается в проходном сечении. Может быть применен для воды и других неагрессивных жидкостей, а также для сжатого воздуха.
• Подъемный. Его основные преимущества – прочность, надежность механизм и возможность ремонта. Качество рабочей среды для такого элемента может быть очень низкой, а установку может произвести даже непрофессионал. Ключевая особенность – это создания высокой плотности закрытия сети. Актуально его использование на трубопроводах со сжатым воздухом и в котельных.
• Шаровый. Отличительная особенность – повышенная пропускная способность. Очень плотно закрывает сеть за счет своей конфигурации – в качестве запорного механизма используется чугунный шар. Лучшим местом применения такого элемента будет вертикальная труба с направлением потока из верхней в нижнюю часть. Применяется в сетях, которые транспортируют воду, жидкости неоднородного и вязкого характера.
• Поворотный. Может использоваться в тепловых пунктах, котельных, так как невосприимчив к высоким температурам. В качестве запорного механизма применяется стальной диск, который убирается в сторону во время открытия клапана.

Монтаж устройства для дома: можно ли установить клапан в вентиляционную систему своими руками?

Если вы не обладаете опытом работы в данной сфере, лучше доверить работу профессионалам. Многие компании, которые реализуют продажу представленных типов изделий предлагают и услуги по установке, которые можно заказать при покупке. Также рекомендуется обращаться к специалистам при необходимости монтажных работ в промышленных сетях.

Однако, монтажные работы можно выполнить и своими руками. Первый вопрос, на который потребуется ответить – это место в схеме, где будет размещено устройство. Решетка с воздушным обратным клапаном будет установлена на выходе либо входе из канала. В этом случае установочные работы очень просты – решетка укрепляется посредством применения жидких гвоздей или саморезов к стене. Таким образом, воздуховодное отверстие оказывается плотно закрыто.

Если есть необходимость монтажа элемента в шахте за вентилятором, первое, что нужно сделать – ликвидировать его. Клапан вставляется в отверстие вентиляции для обозначения разметки. Корпус вытаскивается, по обозначениям разметки пробиваются отверстия для будущего крепления, после чего реализуется монтаж на бетонной стене с помощью дюбелей. Последним шагом на место устанавливается вентилятор.

Обратный клапан – это простое по своим конструктивным особенностям, но очень качественный и эффективный элемент, который позволит сохранить в помещениях здоровый микроклимат и свежий воздух.




Клапан обратный лепестковый КОЛ из алюминия.

КОл — это обратный клапан гравитационного действия лепесткового типа – лепестковый клапан.  Клапан КОл предназначен для предотвращения перетекания воздуха и невзрывоопасных воздушных смесей, агрессивность которых по отношению к алюминию и алюминиевым сплавам не выше агрессивности воздуха с температурой до 60°С, не содержащих липких веществ и волокнистых материалов, с содержанием пыли и других твердых примесей в количестве не более 100 мг/м³, через ответвления к отключенным вентиляторам (от отключенных вентиляторов) при присоединении последних к коллекторам. Также клапан КОл используется с целью предотвращения попадания наружного воздуха и атмосферных осадков в помещения после отключения вентиляторов. Скорость воздуха, проходящего через сечение клапана, не должна превышать 12м/сек. После отключения вентилятора лопатки автоматически возвращаются в исходное положение и перекрывают сечение клапана.

Клапан обратный (лепестковый) КОл может применяться как в качестве жалюзийных инерционных решеток, так и вместо лепестковых клапанов типа КЛ или ТЮЛЬПАН.

Назначние:	обратный (лепестковый)
Исполнение:	общепромышленное
Рабочее давление:	до 1500 Па
Минимальная скорость потока на вертикальных участках:	не менее 3 м/с
Минимальная скорость потока на горизонтальных участках:	не менее 4 м/с
Класс уровня протечки:	0, требование не предъявляется
Вариант раскрытия лопаток:	только вертикально или горизонтально на вытяжку
Пространственная ориентация:	не зависит
Вид климатического исполнения:	УХЛ, категория размещения 2 или 3
Теплопроводность:	требование не предъявляется

Детали систем вентиляции

Для эффективной работы любой системы вентиляции профессионалы рекомендуют использовать только качественные детали, соответствующие установленному стандарту ГОСТ. Без этих важных элементов не обойдется любая вентиляция: зонты, шумоглушитель, дефлектор, узел прохода кровли, гермодверь. Мы рады предложить все виды клапанов: воздушный клапан и клапан противопожарный, вентиляционный клапан и клапан обратный,  дроссельная заслонка и заслонка азд.

В системах вентиляции используется несколько видов заслонок и клапанов, каждый из которых выполняет свою функцию.
Регулировать воздушный поток в системах вентиляции или в нужный момент перекрыть воздуховоды позволяет такая важная  деталь, как воздушный клапан. Воздушный клапан состоит из следующих элементов: корпуса, резинового уплотнителя и поворотных створок. Воздушный клапан позволяет регулировать количество воздуха. Это возможно при повороте створок. Створки воздушного клапана поворачиваются либо при помощи ручного привода, либо электрического. Изготавливается воздушный клапан из алюминиевого профиля. Воздушный клапан имеет минимальные размеры поперечного сечения – 150мм*150мм. В зависимости от модели воздушный клапан может иметь прямоугольное,  квадратное или круглое сечение. Проходное сечение воздушного клапана рассчитывается по формуле: L1 * h2, а габаритные размеры по фланцам — L2 * h3. Монтируется воздушный клапан в воздуховодах при помощи болтов.

Вентиляционный клапан (или по-другому приточный) позволяет производить не только эффективную вентиляцию помещений при закрытых окнах, но и защищает то уличного шума, насекомых и даже пыли.

Вентиляционный клапан может иметь в комплекте и электропривод.

Клапан обратный позволяет предотвратить попадание воздуха в воздуховод, если вентилятор будет выключен. Клапан обратный может эксплуатироваться, если температура воздуха будет -40/+30. Корпус и заслонка, которая крепится на оси – вот что собой представляет клапан обратный. Клапан обратный устанавливается и в горизонтальном, и в вертикальном участке воздуховода. Клапан обратный может иметь круглое или прямоугольное сечение. Изготовлен клапан обратный может быть как на фланцевом, так и на ниппельном соединении.

Регулировать поток воздуха, а также его количество может и дроссель клапан. Установленная в системы вентиляции дроссельная заслонка позволяет не только ограничивать допуск воздуха, но и регулировать перепады давления. Также дроссель клапан используется для регулировки ядовитых или взрывоопасных газовоздушных смесей. Дроссельная заслонка состоит из  нескольких элементов: корпуса, полотна (лопаток), узла управления. Дроссельная заслонка может иметь несколько лопаток. Лопатки дроссель клапана поворачиваются или вручную, или при помощи электропривода. Дроссельная заслонка сконструирована так, что позволяет поворачивать лопатки на  90°. Дроссельная заслонка бывает круглого и прямоугольного сечения. Изготавливается дроссель клапан как стандартных, так и нестандартных размеров.

Регулировать расход приточного, вытяжного или рециркуляционного воздуха в системах вентиляции позволяет воздушная заслонка АЗД, КВР, РК. Заслонка АЗД, КВР, РК может выпускаться как круглого, так и прямоугольного сечения. Прямоугольная заслонка АЗД, КВР, РК производится из оцинкованной стали, а круглая заслонка АЗД, КВР, РК – из окрашенной черной. Также возможно выполнение любой серии из нержавейки. В ряде случаев заслонка АЗД, КВР, РК может производиться во взрывозащищенном исполнении. Любая заслонка АЗД, КВР, РК управляется одним из двух способов – электроприводом или ручным управлением.

Установленный в системе вентиляции клапан противопожарный позволяет защитить помещение от попадания огня и продуктов горения во время пожара. Изготавливается клапан противопожарный из оцинкованной стали и может быть канальным или стеновым. Для управления на клапан противопожарный устанавливается электромагнитный или электромеханический привод.

Клапан обратный КОп прямоугольного сечения

1. 1. Общие сведения об изделии (изготавливается по типу серии 5.904-41)

   1.1. Клапан обратный КОп прямоугольного сечения представляет собой прямоугольный корпус с присоединительными фланцами, выполненный из оцинкованной или нержавеющей стали (в зависимости от требования заказа и назначения), внутри которого в подшипниках скольжения на полуосях установлена створчатая лопатка выполненная из листовой оцинкованной или нержавеющей стали (в зависимости от требования заказа и назначения).

   Клапан серии КОп является клапаном инерционного действия. Ось вращения створчатой лопатки смещена относительно оси симметрии, благодаря чему при воздействии воздушного потока возникает момент, поворачивающий створчатую лопатку и устанавливающий, клапан в открытое положение. При прекращении движения потока воздуха, створчатая лопатка возвращается в исходное положение (за счет собственного веса) и происходит закрытие клапана.

   Для уплотнения стыков, уменьшения прососов в местах примыкания створчатой лопатки с корпусом клапана устанавливается резиновые (силиконовые) уплотнители (на корпус клапана).

   На боковой поверхности обратных клапанов имеется настраиваемый рычаг с противовесом (грузом) для обеспечения возможности регулировки величины момента, необходимого для открытия или закрытия створчатой лопатки клапан при монтаже в зависимости от плоскости установки, что позволяет таким клапанам сохранять работоспособность вне зависимости от пространственной ориентации. Регулировку момента открытия и закрытия обратного клапана следует производить после монтажа в процессе наладки вентсистемы.

   1.2. Клапаны обратные могут быть установлены как в вертикальном, так и в горизонтальном участке воздуховода. При установке клапана в вертикальном воздуховоде поток воздуха должен быть направлен снизу вверх. Установка в сети допускается при скорости воздуха на горизонтальном участке воздуховода V ≥ 5.5 м/с и на вертикальном V ≥ 4 м/с.

   1.3. Общий вид клапанов обратный типа КОп различного исполнения представлены в разделе «техническая документация».

   2. Основные технические данные и характеристики

   Назначение	обратный
   Исполнение	общепромышленное, коррозионностойкое.
   Рабочие среды	воздух и газо-воздушные смеси
   Предел давления	не  более 1200 Па / 120 кгс/м²
   Климатическое исполнение ГОСТ 15150	У, категории размещения 3,4 (с температурой  от – 30 до +70 °С)
   Вариант раскрытия лопаток	Инерционно
   Пространственная  ориентация	только вертикально или горизонтально на вытяжку (поток воздуха снизу вверх)

   2. 1. Характеристики рабочей среды – воздух и газо-воздушные смеси не агрессивные к конструкционным материалам клапана, с температурой от минус 30 до плюс 70 °С, с содержанием пыли и других твердых примесей не более 100 мг\м³, не содержащие липких и волокнистых веществ и материалов.

   2.2. Максимальный перепад давления рабочей среды на клапане – не более 1200 Па / 120 кгс/м².

Обратный клапан воздушного компрессора: для чего он нужен, зачем он нужен и как работает.

Обратный клапан — важная часть любого воздушного компрессора. Обратный клапан воздушного компрессора можно найти практически на любом компрессоре. Обратные клапаны используются, например, в поршневых компрессорах, винтовых компрессорах и спиральных компрессорах. На многих компрессорах имеется даже более одного обратного клапана.

Назначение

Обратный клапан воздушного компрессора выполняет только одну функцию: позволяет воздуху течь с одной стороны на другую, блокируя поток воздуха в противоположном направлении.

Если вы держите обратный клапан в руке и будете подуть на него с одной стороны, у вас не возникнет проблем с продувкой через него воздуха. Но, если повернуть обратный клапан, через него нельзя будет продуть воздух.

То же самое происходит внутри компрессора или системы сжатого воздуха. Как только сжатый воздух проходит через обратный клапан, он уже не может вернуться обратно.

Почему это есть

Существует так много причин, по которым обратные клапаны воздушного компрессора используются на воздушных компрессорах.И иногда на одном компрессоре может быть до 5 обратных клапанов. Все зависит, конечно, от типа, размера и марки / модели компрессора.

Как было сказано ранее, обратные клапаны пропускают воздух только в одном направлении. С помощью обратных клапанов компрессор может поддерживать давление в одних частях, а в других — без давления.

Обратные клапаны также препятствуют тому, чтобы сжатый воздух, вышедший из компрессора (в трубопровод / воздушный резервуар), больше не мог течь обратно в компрессор.

Где на воздушном компрессоре можно найти обратные клапаны?

Как сказано, это зависит от типа компрессора, размера и марки / модели компрессора.

Вот обзор некоторых мест, где используются обратные клапаны, и почему!

На поршневых компрессорах

На поршневых компрессорах (вы знаете, те, у которых поршень движется вперед и назад), вы найдете обратные клапаны в нескольких местах.

Во-первых, есть 2 обратных клапана или набора обратных клапанов, используемых внутри головки поршня для управления потоком воздуха из цилиндра и в цилиндр.

Воздух всасывается через впускной (обратный) клапан, когда поршень движется вниз. Когда поршень снова движется вверх, воздух сжимается и выходит из цилиндра через второй обратный клапан: выпускные клапаны.

А что было бы, если бы на входе компрессора не было обратного клапана? Воздух будет следовать по пути наименьшего сопротивления, а именно: обратно через вход компрессора! Конечно, не то, что мы хотим. Обратные клапаны следят за тем, чтобы после всасывания воздуха в цилиндр он «задерживался» и больше не мог вернуться.

Это уже два обратных клапана на вашем поршневом компрессоре! Но есть еще одно!

Где? Между компрессором и ресивером сжатого воздуха (резервуар сжатого воздуха, на котором часто устанавливается компрессор).

Эти обратные клапаны воздушного компрессора гарантируют, что после того, как воздух будет закачан в воздушный бак, он не сможет вернуться в компрессор при его отключении.

Маленький обратный клапан на воздушном ресивере
(верхняя часть). Фото: Atlas Copco

При останове труба между поршневым компрессором и воздушным резервуаром («выпускная труба») «продувается» продувочным клапаном (что еще! 😉). просто означает, что любое давление воздуха внутри этой трубы снижается до давления 0 бар (это помогает компрессору при запуске).Продувочный клапан часто встроен в реле давления.

Обратные клапаны, которые устанавливаются между этой трубой и воздушным резервуаром, обеспечивают продувку только небольшой трубы, а не всего воздушного резервуара.

На самом деле, это часто встречающаяся проблема на многих компрессорах. Если вы слышите утечку воздуха из реле давления при остановке компрессора, это значит, что реле давления не сломано! Утечка воздуха происходит через обратный клапан!

На винтовых компрессорах

Обратный клапан воздушного компрессора также используется в винтовых компрессорах.Сколько используется обратных клапанов и как они выглядят, зависит от марки и модели вашего компрессора.

Впускной обратный клапан

Обратный клапан встроен во впускной (разгрузочный) клапан винтовых компрессоров.

Этот обратный клапан используется, когда компрессор останавливается. Сжатый воздух, который все еще находится внутри компрессора, пытается найти выход, когда компрессор останавливается.

Впускной обратный клапан предназначен для предотвращения выхода сжатого воздуха (и масла!) Через впускной фильтр.

Конечно, этот обратный клапан также может сломаться или застрять, и я несколько раз видел результат этого: много масла выходит из входного воздушного фильтра!

Это похоже на то, что компрессор «рвет». Это неприятное зрелище, и он дает много беспорядка, который нужно убрать!

Элемент обратного клапана на выходе

Часто другой обратный клапан устанавливается сразу под элементом компрессора. Это гарантирует, что однажды смесь сжатого воздуха и масла не сможет течь обратно в элемент компрессора при остановке компрессора.

А на выходе из воздушного компрессора есть обратный клапан. Воздух, производимый компрессором, не может попадать обратно в компрессор. Он должен идти только в одну сторону: туда, где вам нужен сжатый воздух.

Обратные клапаны сжатого воздуха гарантируют, что этого не произойдет.

Как это работает

Обратные клапаны воздушного компрессора на самом деле довольно простые детали. Хотя они могут принимать разные формы и формы, принцип в основном тот же.

Внутри обратного клапана воздушного компрессора вы найдете диск или шар (в основном шар на обратных клапанах меньшего размера) и пружину, которая давит на диск или шар.

Когда воздух движется в «разрешенном направлении», он толкает диск или шар. Поскольку пружина не очень сильная, сжатый воздух раскроет диск или шар. Результат: воздух может проходить через обратный клапан.

Теперь, когда воздух пытается течь в противоположном направлении, он толкает диск или шар с той же стороны, что и пружина.Пружина и сжатый воздух работают вместе! Они толкают диск / шар на посадочное место, и воздух не может проходить мимо него.

Фактически, чем выше давление, тем сильнее он толкает диск или шар в гнездо и тем меньше вероятность утечки воздуха.

Иногда обратные клапаны воздушного компрессора пропускают воздух при более низком давлении и прекращают пропускать воздух при более высоком давлении. Хотя это может показаться странным, это легко понять, если вы знаете внутреннюю работу обратного клапана!

Обратные клапаны компрессора: что они делают и почему выходят из строя

Опубликовано 7 февраля 2019 автором john. [email protected]

Обратные клапаны компрессора выполняют важную функцию, жизненно важную для работы системы сжатого воздуха. Расположенный между компрессором и резервуаром воздушного ресивера или главным коллектором, обратный клапан предназначен для предотвращения утечки воздуха из резервуара или коллектора и обратно во впускную линию при отключении компрессора. Между тем, разгрузочные клапаны позволяют воздуху выходить из линии компрессора, чтобы снизить нагрузку при запуске.

Обратный клапан обычно состоит из клапанного механизма, который удерживает коллектор герметичным, когда в коллекторе давление выше, чем на стороне компрессора. В результате такой конструкции неисправный обратный клапан может иногда протекать при более низких давлениях, но не при более высоких давлениях. Фактически, утечки часто могут быть связаны с неисправным обратным клапаном.

Так что же происходит с компрессорами, когда их обратные клапаны выходят из строя?

Неисправность обратного клапана может вызвать не только утечки, но и сам компрессор. Если обратный клапан выходит из строя в открытом положении, он может позволить воздуху просачиваться обратно из коллектора в компрессор, когда он не работает. Это, в свою очередь, может вызвать вращение компрессора в обратном направлении, что приведет к его повреждению. Однако чаще всего мы видим, как обратные клапаны выходят из строя, когда они закрыты. Когда это происходит, заедание клапана может вызвать неконтролируемое повышение давления, что в конечном итоге приведет к скачку давления в компрессоре.

Хорошая новость в том, что вы можете предпринять шаги, чтобы снизить вероятность отказа обратного клапана в вашей системе сжатого воздуха.

Для начала важно выбрать обратный клапан подходящего размера в зависимости от его ориентации (вертикальной или горизонтальной), условий потока вашего компрессора и типа среды (воздух или другой газ). Ваша система сжатого воздуха также должна быть оснащена фильтрами, чтобы в компрессорных трубопроводах и обратных клапанах не было мусора. Наконец, обязательно проводите плановое техническое обслуживание клапанов системы и линий компрессора. Это включает промывку системы, разборку клапанов для проверки на наличие коррозии и замену поврежденных клапанов при необходимости.

В Case Controls мы можем помочь вам в обслуживании вашей системы сжатого воздуха, чтобы предотвратить отказы обратных клапанов и другие общие проблемы с производительностью. Чтобы узнать больше об услугах поддержки на месте и удаленной поддержке, которые мы предлагаем, позвоните нам по телефону (812) 422-2422 или свяжитесь с нами через Интернет сегодня.

в рубрике: Новости

Теги: Обратные клапаны, Системы сжатого воздуха, Техническое обслуживание компрессора, Скачки компрессора

Неотъемлемая часть вашей системы воздушного компрессора

Промышленные воздушные компрессоры — это сложные системы, для правильного функционирования которых используются многие компоненты. Если хотя бы один из этих компонентов выйдет из строя, ваше предприятие может столкнуться с потерей производства и доходов.

Один из самых маленьких компонентов в системе воздушного компрессора — это обратный клапан. Производительность обратного клапана напрямую влияет на жизнеспособность вашей компрессорной системы. Все компании-производители должны хорошо разбираться в функциях и характеристиках обратных клапанов.

Регулярное обслуживание и способность определять ранние предупреждающие признаки отказа компонентов имеют решающее значение для общего ухода за вашими обратными клапанами и их производительности.Чем больше вы знаете об обратных клапанах, тем лучше вы будете оснащены для диагностики, ремонта и обслуживания обратных клапанов в собственном компрессоре с течением времени.

Что делают обратные клапаны

Если вы хотите правильно ухаживать за компрессором, вам необходимо хорошо понимать, как работают обратные клапаны в вашей системе сжатого воздуха. Все обратные клапаны в промышленных воздушных компрессорах работают одинаково. Основная роль обратного клапана — контролировать поток воздуха в системе воздушного компрессора.

В случае вашего компрессора обратный клапан регулирует поток воздуха между насосом и резервуаром. Клапан саморегулируется, что означает, что он полагается на направленный поток воздуха, чтобы открываться и закрываться.

Воздух должен поступать только из резервуара в насос, а не наоборот. Обратный клапан автоматически предотвращает движение воздуха в неправильном направлении, позволяя вашей компрессорной системе правильно создавать давление. Если обратный клапан откажет и позволит воздуху течь в обратном направлении, вся ваша компрессорная система может выйти из строя.

Признаки повреждения обратного клапана

Если вы хотите обеспечить оптимальный уход за своей системой воздушного компрессора, вы должны уметь своевременно обнаруживать проблемы с производительностью. Один из наиболее очевидных признаков повреждения обратного клапана — утечка воздуха.

К обратному клапану должно быть приложено определенное давление, чтобы активировать диск внутри клапана. Этот уровень давления создается только при включенном воздушном компрессоре. Любая утечка воздуха во время простоя компрессора может указывать на то, что диск в обратном клапане поврежден.

Еще одним частым признаком неисправности обратного клапана является колебание уровня давления воздуха. Эти колебания случаются, когда клапан не может предотвратить поток воздуха в неправильном направлении. Обратный поток воздуха может снизить давление воздуха и вызвать колебания рабочего давления, несмотря на запрограммированные настройки.

Правильное обслуживание обратных клапанов

Регулярное техническое обслуживание очень важно, когда дело доходит до поддержания ваших обратных клапанов в хорошем состоянии. Ежемесячные, ежегодные или двухгодичные проверки качества должны выполняться обученными специалистами для подтверждения работоспособности вашей системы воздушного компрессора.

Проверка качества может выявить причину, по которой обратный клапан не работает должным образом. Некоторые клапаны могут просто изнашиваться и нуждаться в замене, в то время как другие клапаны могут быть покрыты грязью и сажей, которые мешают им выполнять свою работу.

Проверка качества обслуживания даст вам возможность проверить, очистить и заменить обратные клапаны, которые обслуживают вашу промышленную компрессорную систему.

Не позволяйте проблемам с обратным клапаном влиять на работу вашего промышленного воздушного компрессора.Если вы обязуетесь проводить регулярные проверки качества и как можно быстрее заменять неисправные обратные клапаны, выход из строя компрессора с меньшей вероятностью отнимет у вашей компании драгоценное производственное время.

Контакт Системы сжатого воздуха сегодня. У нас есть знания и инвентарь, необходимые для того, чтобы помочь вам в обслуживании вашей промышленной системы сжатого воздуха и обратных клапанов для замены источника, когда они вам понадобятся.


Отказ сжатого воздуха: обратные клапаны

Обратный клапан может вызвать большие проблемы с циклической работой компрессора; этот компрессор работал более 700 000 циклов за полтора года.

Кухонный комбайн увеличил свои производственные мощности и установил арендованный компрессор для подачи нового груза. Предыдущие компрессоры были смазываемого типа с рефрижераторными осушителями. Новый компрессор представлял собой безмасляный компрессор мощностью 200 л.с. с адсорбционным осушителем без нагрева. Для работы с компрессором, который работал в режиме нагрузки / разгрузки, был установлен резервуар на 1060 галлонов.

Через некоторое время на объекте была проведена оценка сжатого воздуха — и были получены некоторые удивительные результаты. За 1,5 года эксплуатации компрессор наработал более 700 000 циклов! Как правило, на срок службы компрессора от 10 до 15 лет приходится один миллион циклов.Наблюдение за компрессором показало, что компрессор загружался и разгружался каждые четыре-шесть секунд.

Проверка системы показала, что возникла проблема с обратными клапанами: осушитель воздуха имел два клапана, предотвращающие возврат системного давления к датчику давления компрессора, и между осушителем и ресивером был вторичный обратный клапан.

Когда осушитель производил продувку и компрессор разгружался, продувочный поток осушителя немедленно приводил к падению давления, что требовало быстрой перезагрузки компрессора.Компрессор зацикливался до смерти. Эти обратные клапаны привели к тому, что компрессор не мог видеть систему хранения. Это типично для любой системы с адсорбционным осушителем с внутренними обратными клапанами, которая сочетается с одним компрессором.

Проверка потока показала, что этот компрессор потребляет мощность, как если бы он был полностью загружен, но выдавал только половину своей номинальной мощности.

Решением для этой системы является установка дистанционного зондирования или установка байпасной линии, защищенной обратным клапаном, которая позволяет давлению системы возвращаться к выпускному отверстию воздушного компрессора. Таким образом, компрессор сможет видеть истинное давление в системе, а частота цикла вернется к нормальному значению. Завод модифицирует систему именно для этого и в ближайшее время проводит необходимый ремонт компрессора.

A Быстрая проверка обратного клапана резервуара

(Последнее обновление: 7 сентября 2020 г.)

Вот быстрая проверка обратного клапана резервуара.

Большинство домашних и небольших воздушных компрессоров имеют обратный клапан компрессорного бака.Обычно он располагается там, где воздуховод от головки насоса входит в бак компрессора.

Зачем проверять обратный клапан бака?

Обычно это происходит потому, что ваш воздушный компрессор не задерживает воздух. Компрессор заполняет бак, компрессор останавливается, и со временем — может быть, через минуту, а может быть, за ночь — бак компрессора опустеет сам.

Если вы оставили свой воздушный компрессор включенным, это означает, что когда давление в баллоне достигнет точки отключения, компрессор запустится. Это не то, что большинство из нас хочет, чтобы это происходило посреди ночи от воздушного компрессора, который находится в подвале, прямо под спальней.

На фото ниже обратный клапан резервуара обычно находится там, где находится красная точка. То есть там, где линия от головки насоса входит в бак компрессора.

Если вы обнаружили, что ваш компрессор со временем теряет воздух, первой проверкой будет обратный клапан резервуара. Это на самом деле печать?


Найдите обратный клапан баллона на Amazon здесь; Новое в баке Обратный клапан воздушного компрессора 3/8 ″ comp x 1/2 ″ mpt

Как сделать быструю проверку обратного клапана резервуара

Отключите воздушный компрессор.

Слейте весь воздух из бака.

Снимите трубопровод с насоса, где он присоединен к фитингу на резервуаре, если он имеет только одну, или обе линии, если у вашего компрессора также есть трубопровод к разгрузочному клапану.

Наденьте гаечный ключ на плоские поверхности фитинга и поворачивайте (обычно против часовой стрелки), пока не освободится резьбовое уплотнение.

Продолжайте выворачивать фитинг в комплекте с обратным клапаном бака из бака.

Вытрите начисто.

Обычно вы видите три или четыре отверстия по бокам обратного клапана в нижней части.

Приложите губы к обратному клапану, чтобы закрыть его вокруг клапана — не закрывая эти отверстия — и дуйте… сильно!

Если воздух выходит из отверстия либо в том месте, где была проложена линия от насоса, либо из порта для линии разгрузочного клапана, вам необходимо очистить, промыть и снова проверить обратный клапан резервуара.

Если вы не можете заставить обратный клапан резервуара остановить выход воздуха из резервуара после тщательной очистки, мы подозреваем, что пришло время приобрести новый, например, обратный клапан резервуара для воздушных компрессоров ниже.

Как проверить обратный клапан резервуара компрессора

Вы когда-нибудь задумывались, как проверить обратный клапан резервуара компрессора? Или даже зачем вообще проверять обратный клапан бака компрессора?

Каковы симптомы неисправности обратного клапана бака компрессора?

Когда ваш воздушный компрессор останавливается после заполнения бака, линия компрессора от насоса к баку становится открытой в атмосферу. Это необходимо для уменьшения нагрузки на насос при следующей остановке компрессора.

Это обратный клапан резервуара компрессора, который удерживает воздух в резервуаре компрессора, чтобы он не выходил из резервуара обратно по линии от насоса к разгрузочному клапану и в атмосферу. .

На изображении ниже мы видим пару типичных обратных клапанов воздушного компрессора.

Обратный клапан резервуара компрессора обычно ввинчивается в воздушный резервуар компрессора. Резьба, покрытая красноватым компаундом для труб, превращается в стыковочный порт на самом баке компрессора и плотно затягивается.

Порт 1 — это место, где должна быть присоединена линия от головки насоса, позволяющая сжатому воздуху течь от насоса в бак компрессора.

Порт 2 — это место, где подсоединяется воздуховод, который подсоединен к разгрузочному клапану. Это компрессоры с внешним реле давления, сбоку которого может быть разгрузочный клапан или внутренний разгрузочный клапан. Пока воздух нагнетается в бак компрессора через порт 1, разгрузочный клапан закрыт, поэтому сжатый воздух не может течь по воздухопроводу, присоединенному к каналу 2, и выходить в атмосферу.

Порт 3 — это место, где воздух из компрессорного насоса выходит из обратного клапана бака в бак компрессора. Именно в этой части обратного клапана резервуара находится сам обратный клапан или откидной клапан.

Если обратный клапан резервуара компрессора протекает

Если обратный клапан или откидной клапан в нижней части узла обратного клапана резервуара загрязняется или ломается, из резервуара может выйти воздух. Типичным признаком этого является остановка компрессора, после разгрузки насоса из разгрузочного клапана постоянно происходит утечка воздуха.

Эта утечка воздуха должна откуда-то происходить, и это где-то бак компрессора.

Если это произойдет, вам необходимо проверить обратный клапан резервуара.

Как проверить обратный клапан компрессорного бака

Вы… . .

… подуйте в него. Ага, вот как мы их проверяем.

Протрите хвостовик обратного клапана резервуара до резьбы резервуара, оберните губами клапан под резьбой резервуара и подуйте.

Если шаровой кран бака или откидной клапан в порядке, воздух не должен выходить из портов 1 или 2.Никто.

Если воздух выходит из любого из этих двух портов, ваш обратный клапан не сидит на месте, и это источник утечки из разгрузочного клапана.

Попробуйте промыть клапан в горячей мыльной воде, тщательно промойте и полностью высушите. Проверь еще раз. Если он все еще протекает, замените его.

Сообщите своим друзьям об этой странице:

Обратные клапаны | Пневматические обратные клапаны

Обратные клапаны — чрезвычайно простые устройства, но они служат важной цели во многих пневматических цепях.Обычно используемые в системах, где обратный поток не допускается, обратные клапаны представляют собой двухходовые клапаны, которые обеспечивают свободный поток в одном направлении и блокируют поток в противоположном направлении. Их также можно использовать в качестве перепускных клапанов, позволяя среде окружать такие компоненты, как игольчатые клапаны, которые ограничивают поток в обоих направлениях.

Пневматические обратные клапаны работают с потоком воздуха и рассчитаны на заданное давление открытия, которое является минимальным давлением, необходимым для работы клапана. Поскольку они являются самоавтоматизированными, пневматические обратные клапаны не требуют помощи для открытия или закрытия и будут продолжать работать без ручного оператора, электричества или других внешних средств управления.Пневматические обратные клапаны обычно используются в вакуумных прерывателях, паропроводах, градирнях, системах отопления, вентиляции и кондиционирования воздуха, отстойниках, напорных насосах, котлах и т. Д.

Общие области применения обратных клапанов включают:
• Промышленные процессы, включая гидравлические системы на химических и энергетических установках
• Применение в авиакосмической отрасли, включая гидравлические системы самолетов
• Приложения, в которых несколько газов смешиваются в один поток
• Спринклеры для полива и системы капельного орошения
• Домашние системы отопления
• Системы сбора дождевой воды, подключенные к основному водопроводу

Пневматические обратные клапаны для проточной и байпасной систем

Для удовлетворения потребностей вашего приложения Pneumadyne производит различные обратные клапаны с резьбой, зазубринами и вставными -подключить порты. Наши прочные клапаны имеют давление открытия 0,1 и 0,5 фунта на квадратный дюйм, что позволяет быстро пропускать поток через выходной порт.

Характеристики:
• Разнообразие вариантов подключения
• Низкое давление срабатывания
• Никелированное химическим способом покрытие для устойчивости к коррозии
• Прочная латунная конструкция
• Компактный встроенный или присоединительный монтаж
Запросите предложение на пневматические обратные клапаны сегодня или свяжитесь с нами, чтобы запросить дополнительную информацию. Обратные клапаны

с различными вариантами портов для соответствия вашим требованиям

Pneumadyne предлагает пневматические обратные клапаны с несколькими вариантами портов для удовлетворения потребностей вашего приложения.Каждый пневматический обратный клапан доступен с различными конфигурациями входного и выходного порта и с диапазоном расходов. Наши варианты обратных клапанов включают:
Обратные клапаны входного порта с зазубринами
• : латунь с никелевым покрытием, нанесенная методом химического восстановления, доступна с несколькими вариантами подключения. Рабочее давление до 125 фунтов на кв. Дюйм и расход от 2,5 до 9,5 стандартных кубических футов в минуту при 125 фунтах на квадратный дюйм.
• 10-32 Обратные клапаны входного порта: Обратные клапаны из латуни, покрытые химическим никелем для устойчивости к коррозии, и несколько вариантов подключения.Рабочее давление от 0 до 125 фунтов на кв. Дюйм и расход от 2,5 до 9,5 стандартных кубических футов в минуту в зависимости от выбранного клапана.
• 10-32 (F) Обратные клапаны входного порта: Вариант исполнения из нержавеющей стали или латуни с химическим никелированием. Имеет компактные варианты монтажа в линию или порт с рабочим давлением от 0 до 125 фунтов на квадратный дюйм и расходом 9,5 стандартных кубических футов в минуту при 125 фунтах на квадратный дюйм.
• Обратные клапаны входного порта 1/8 NPT (F): Предлагаются из нержавеющей стали или латуни с химическим никелированием. Доступны несколько вариантов подключения с рабочим давлением до 125 фунтов на квадратный дюйм и расходом от 24. От 5 до 31,5 стандартных кубических футов в минуту при 125 фунтах на кв. Дюйм.
• Обратный клапан входного порта 1/8 NPT: Изготовлен из прочной латуни, покрытой химическим никелированием для обеспечения устойчивости к коррозии. Отличается низким давлением открытия, рабочим давлением до 125 фунтов на квадратный дюйм и расходом от 24,5 до 31,5 стандартных кубических футов в минуту при 125 фунтах на квадратный дюйм.
• Контрольные клапаны с пилотным управлением: имеют покрытие для обеспечения устойчивости к коррозии и имеют низкое давление открытия для ускорения потока к портам. Рабочее давление до 150 фунтов на квадратный дюйм и расход от 5,2 до 22 стандартных кубических футов в минуту при 100 фунтах на квадратный дюйм.

Производство пневматических компонентов и систем

Pneumadyne — производитель стандартных миниатюрных пневматических клапанов, включая обратные клапаны, игольчатые клапаны и многое другое. Мы также можем помочь вам с проектированием и проектированием индивидуальных пневматических компонентов или полных пневматических систем управления.
