Арматура фото, рисунки и картинки арматуры, фотографии с изображением арматуры, кадры фотографических снимков арматуры смотрите в фотогалерее компании Сталь-МТ

Каталог фото арматуры постоянно пополняется и обновляется. Будем рады если размещенные фотографии арматуры, помогут нашим клиентам сделать правильный выбор при покупке арматурного проката. Цены на арматуру смотрите в прайс-листе или узнавайте по телефону: 8 (495) 762-02-88.

На данной странице сайта Вы можете увидеть фото арматуры разных классов, видов и размеров. Мы хотим наглядно показать нашим уважаемым покупателям (в частности клиентам, которые впервые хотят заказать и приобрести строительный металлопрокат этого вида), как выглядят металлические арматурные стержни с гладкой и рифленой поверхностью, используемые для закладки фундаментов, в монолитном строительстве и для изготовления всевозможных железобетонных конструкций. Картинки арматуры, размещенные в представленной галерее фотоснимков можно увеличивать для более детального просмотра изображений.

Снимки имеют краткое описание изображенной на них арматуры. Так же на сайте можно посмотреть фото швеллера и другого металла.

Смотрите фото арматуры, выбирайте интересующий Вас стальной прокат, присылайте заявки и покупайте арматурную сталь в прутках и бухтах на складе нашей компании.

Арматура картинки



Фото арматуры в бухтах
На фото арматура в бухтах рифленая класс А3, диаметры 6 мм, 8 мм, 10 мм, марка А400С, А500С. Купить арматуру в бухтах в компании Сталь-МТ можно от одного мотка. Заказать арматуру в бухтах можно по телефону: 8 (495) 762-02.. далееКартинка арматуры в прутках

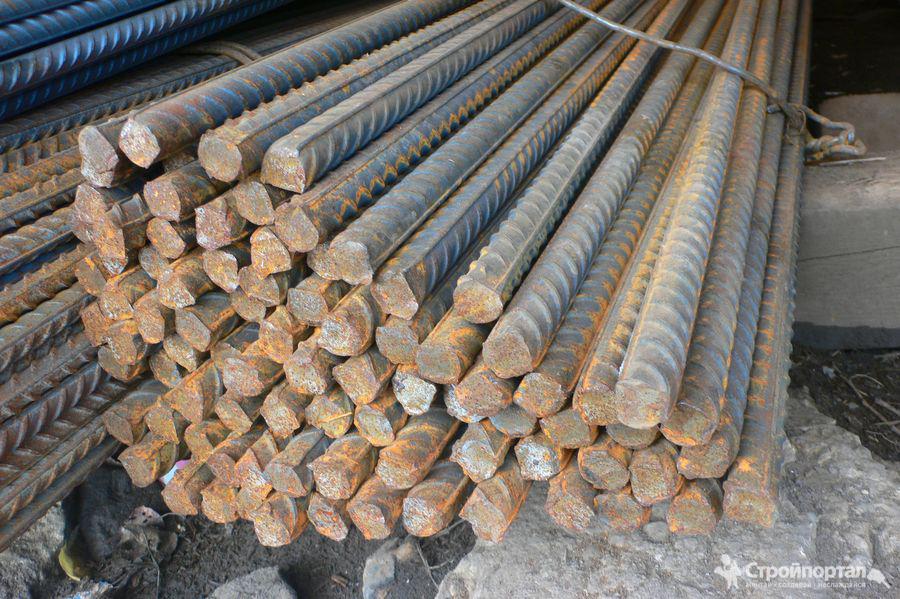

На картинке арматура в прутках рифленая класса А3, А500С диаметром 8, 10, 12, 14, 16, 18, 20, 22, 25, 28, 32, 36, 40 марки стали 35ГС, 25Г2С, 3ПС, 3СП. Купить арматуру в прутках в компании Сталь-МТ можно в розницу от одного прутка и тоннами. Заказать арматуру можно по телефону: 8 (495) .. далее
Изображение арматуры рифленой

На изображении арматура рифленая класса А3, А500С диаметром 6, 8, 10, 12, 14, 16, 18, 20, 22, 25, 28, 32, 36, 40 марки стали 35ГС, 25Г2С, 3ПС, 3СП. Купить арматуру рифленую в компании Сталь-МТ можно в розницу от одного стержня и тоннами. Заказать арматуру с рифлением можно по телефону: 8 (495) 7.. далее

Смотреть фото арматуры

Фотография металлопрокат арматура


Просмотрев картинки арматурной стали, Вы смогли увидеть, чем отличается рифленая арматура А3 от гладкой арматуры класса А1 (А240). Так же с помощью фото рисунков арматуры мы хотели показать, какая структура рифления может быть у арматурного проката периодического профиля класса А3 (35ГС, 25Г2С), А500С, А500СП. Надеемся, что теперь Вы имеете представление, как выглядят заводские упаковки стержневой арматуры, бухты арматуры и отдельные прутки данного вида металлического проката.

Арматуру, изображенную на фотографиях и рисунках, а также другие виды металла компания Сталь-МТ реализует со склада различными партиями в розницу и оптом.

Интересующую Вас информацию об арматуре, фотографии которой были представлены в фото галерее, а также получить ответы на вопросы касающиеся приобретения, резки и доставки арматуры можно по многоканальному телефону: 8 (495) 762-02-88

Надеемся, Вам понравилась фото галерея картинок арматуры! Фото арматуры обновляются, а партнерство сохраняется! Арматура в компании Сталь-МТ метрами и тоннами!


88 фото технологии усиления фундамента

Арматура, используемая при заливке фундамента бетоном, это самый основной элемент будущего строения. Именно фундамент несет в дальнейшем всю нагрузку, которую оказывает на него строение. По этой причине для строительства более прочного фундамента применяется железобетон.

Хотя для заливки основания здания используется прочный и долговечный материал бетон, все же этого не достаточно. По этой причине бетонную заливку укрепляют арматурой для фундамента.

Еще относительно недавно для этих целей использовали металлическую арматуру, но в настоящее время большое распространение получил и другой вид прутков.

Сегодня, для получения прочного фундамента используются два основных вида изделия:

  • Металлический прут, круглой формы, для жесткости имеющий ребристую поверхность.
  • Композитный пруток, изготовленный из стеклопластика, отличной характеристикой которого считается огромная антикоррозийная стойкость.

Каждый вид прутков имеет свои положительные особенности и характеристики. Стоит так же заметить, что пластиковая арматура появилась на строительном рынке не очень давно, и не успела доказать свою надежность и долговечность в эксплуатации.

Металлический каркас и его монтаж

Монтировать арматуру для фундамента возможно различными способами. Для начала делается расчет арматуры для фундамента, а затем начинается сборка каркаса и установка опалубки. Установка каркаса производится разными способами.

Во время возведения зданий промышленным способом, металлическая арматура монтируется в каркас с помощью электросварки. Это дает возможность быстрого монтажа всей конструкции.

Правда такой вид сборки имеет свои определенные особенности:

  • Собрать конструкцию возможно только из прутьев, имеющих в маркировке изделия букву «С».
  • При помощи электросварки возникает жесткое крепление прутьев, что больше можно отнести к недостатку.
  • В местах сварки арматура теряет свои показатели прочности.

Другой разновидностью крепления каркаса считается вязка металлических прутьев. Давайте рассмотрим, как вязать арматуру с помощью стальной, вязальной проволоки.

В местах соединения при помощи петли и ее закручивания, прутья скрепляются друг с другом. Этот способ считается лучше сварки, так как создает небольшой люфт для движения, при этом арматура сохраняет первоначальную прочность. Так же этот способ применяется при установке фундамента из стеклопластиковых прутьев.

Армирование каркаса

Монтаж прутьев в фундаментном каркасе зависит от его классификации, для разных типов существует своя особенность. Толщина арматуры для ленточного фундамента может быть от 10 до 14 миллиметров.

Толщину прутка определяет мощность возводимого строения. При установке такого вида каркаса необходимо устройство всего двух поясов армирования: верхнего и нижнего. Оба пояса изготавливаются из ребристых прутьев, скрепляющихся с гладкой арматурой меньшего диаметра.

Нужно знать, что арматура полностью заливается бетоном, на поверхности фундамента не должно быть никаких торчащих концов, таким образом гарантируется прочность каркаса.

Монтаж плитного основания потребует больших затрат, для его устройства. Этот вариант фундамента, в отличие от остальных, обладает наибольшей прочностью, при этом считается самым затратным вариантом.

Для усиления такого типа фундамента применяется ребристая арматура, диаметр которой может быть от 10 до 16 миллиметров. В каркасе укладываются два металлических пояса, имеющих клетки примерного размера 20Х20 сантиметров.

При выполнении устройства любого вида фундамента, необходимо заранее просчитать количество и диаметр прутьев, чтобы в дальнейшем не возникало проблем в момент работы, по его монтажу.

Фото арматуры для фундамента


Арматура: описание,виды,характеристика,типы,фото,видео,классификация | Строительные материалы

Для чего нужна арматура и армирование фундамента? Эта мера увеличивает прочность бетонных конструкций. За счет чего это происходит? Сталь, из которой в основном делают этот элемент, имеет высокие прочностные характеристики: в 7-8 раз прочнее, чем сам бетон. Располагают прутья арматуры в массиве бетона таким образом, чтобы нагрузки приходились на арматуру. После того, как бетон обретает всю свою прочность, система становится монолитной, а ее прочностные характеристики в разы выше, чем у аналогичного по размерам сооружения, но без армирования.

Сталь горячекатаная для армирования ЖБК

Настоящий стандарт распространяется на горячекатаную круглую сталь гладкого и периодического профиля, предназначенную для армирования обычных и предварительно напряженных железобетонных конструкций (арматурная сталь).

В части норм химического состава низколегированных сталей стандарт распространяется также на слитки, блюмсы и заготовки.

Арматурная сталь периодического профиля
Стержни с равномерно расположенными на их поверхности под углом к продольной оси стержня поперечными выступами (рифлением) для улучшения сцепления с бетоном.

Арматурная сталь гладкая
Круглые стержни с гладкой поверхностью, не имеющей рифления для улучшения сцепления с бетоном.

Класс прочности
Установленное стандартом нормируемое значение физического или условного предела текучести стали.

Угол наклона поперечных выступов
Угол между поперечными выступами (рифлением) и продольной осью стержня.

Шаг поперечных выступов
Расстояние между центрами двух последовательных поперечных выступов, измеренное параллельно продольной оси стержня.

Высота поперечных выступов
Расстояние от наивысшей точки поперечного выступа до поверхности сердцевины стержня периодического профиля, измеренное под прямым углом к продольной оси стержня.

Номинальный диаметр арматурной стали периодического профиля (номер профиля)
Диаметр равновеликого по площади поперечного сечения круглого гладкого стержня.

Номинальная площадь поперечного сечения
Площадь поперечного сечения, эквивалентная площади поперечного сечения круглого гладкого стержня того же номинального диаметра.

ГОСТ 10884-81

Термомеханические и термически упрочненные стальные стержни периодического профиля диаметром 6-40 мм, предназначены для строительства ответственных железобетонных конструкций.

По этому стандарту арматура в зависимости от механических свойств подразделяются на классы: Ах-III, Ат-IV, Ат-V, Ат-VI, Ат-VII, Ат-VIII.

Арматуру по этому стандарту изготовляют из стали следующих марок:

Класс арматурной стали Марка стали
Ат-III Ст5 (Ст5сп, Ст5пс)
Ат-IV, AT-IVC, AT-IVK 20ГС; 25Г2С; 35ГС; 28С;10ГС2; 08Г2С; 25С2Р;
Aт-V (К и СК) 20ГС; 20ГС2; 08Г2С; 10ГС2; 28С; 25Г2С; 35ГС; 25С2Р; 20ХГС2;
Ат-VII 30ХС2;

ГОСТ 5781-82

В зависимости от механических свойств арматурную сталь подразделяют на классы A-I (A240), A-II (A300), A-III (A400), A-IV (A600), A-V (A800), A-VI (A1000).

Арматурную сталь изготавливают в стержнях или мотках. Арматурную сталь класса A-I (A240) изготавливают гладкой, классов A-II (A300), A-III (A400), A-IV (A600), A-V (A800), A-VI (A1000) — периодического профиля. По требованию потребителя сталь классов A-II (A300), A-III (A400), A-IV (A600), A-V (A800) — изготавливают гладкой.

Арматурная сталь периодического профиля представляет собой круглые профили с двумя продольными ребрами и поперечными выступами, идущими по трехзаходной винтовой линии. Для профилей диаметром 6 мм допускаются выступы, идущие по однозаходной винтовой линии, диаметром 8 мм — по двухзаходной винтовой линии.

Арматурная сталь класса A-II (А300), изготовленная в обычном исполнении, и специального назначения Ас-II (Ас300), должна иметь выступы, идущие по винтовым линиям с одинаковым заходом на обеих сторонах профиля.

Сталь класса A-III (A400) и классов A-IV (А600), A-V (A800), А-VI (А1000) должна иметь выступы по винтовым линиям, имеющим с одной стороны профиля правый, а с другой — левый заходы.

Относительные смещения винтовых выступов по сторонам профиля, разделяемых продольными ребрами, не нормируют.

Арматурную сталь классов A-I (A240) и A-II (А300) диаметром до 12 мм и класса A-III (A400) диаметром до 10 мм включ. изготовляют в мотках или стержнях, больших диаметров — в стержнях. Арматурную сталь классов А-IV (А600), A-V(A800) и A-VI (A1000) всех размеров изготовляют в стержнях, диаметром 6 и 8 мм — по согласованию изготовителя с потребителем в мотках.

Арматурную сталь изготовляют из углеродистой и низколегированной стали марок, указанных в таблице. Для стержней класса A-IV (A600) марки стали устанавливают по согласованию изготовителя с потребителем.

Марки стали, применяемые для изготовления арматуры разных классов (ГОСТ 5781-82)

Класс арматурной стали Диаметр профиля, мм Марка стали
A-I (А240) 6-40 Ст3кп, Ст3пс, Ст3сп
A-II (А300) 10-40
40-80
Ст5сп, Ст5пс
18Г2С
Ас-II (Ас300) 10-32
(36-40)
10ГТ
A-III (A400) 6-40
6-22
35ГС, 25Г2С
32Г2Рпс
A-IV (A600) 10-18
(6-8)
10-32
(36-40)
80С
20ХГ2Ц
A-V (А800) (6-8)
10-32
(36-40)
23Х2Г2Т
А-VI (А1000) 10-22 22Х2Г2АЮ, 22Х2Г2Р, 20Х2Г2СР

Примечания:
Допускается изготовление арматурной стали класса A-V (А800) из стали марок 22Х2Г2АЮ, 22Х2Г2Р и 20Х2Г2СР. Размеры, указанные в скобках, изготовляют по согласованию изготовителя с потребителем.

Западно-Сибирским металлургическим комбинатов выпускается термомеханически упрочненная арматурная сталь классов А400С и А500С по ТУ 14-1-5254-94. Низкое содержание углерода наряду с термомеханической обработкой арматурной стали в потоке проката обеспечивает ее улучшенную свариваемость и пластичность, повышенную вязкость и долговечность. Эта арматурная сталь по своим свойства отвечает требованиям международный стандартов.

Госстрой России рекомендует применение арматурной стали А400С и А500С в железобетонных конструкциях наряду и взамен арматурной стали классов A-III марок 25Г2С и 35ГС (ГОСТ 5781-82) и Ат-IIIС (ГОСТ 10884-81) тех же диаметров. Термотехнические и термически упрочненные стальные стержни периодического профиля диаметром 6-40 мм, предназначены для строительства ответственных железобетонных конструкций (ГОСТ 10884-81).

Параметры стержневой арматуры (ГОСТ 5781-82)

Номер профиля (номинальный диаметр стержня), мм Масса 1 м профиля, кг Количество метров в 1 тн Площадь поперечного сечения, см2
6 0,222 4504,50 0,283
8 0,395 2531,65 0,503
10 0,617 1620,75 0,785
12 0,888 1126,13 1,131
14 1,210 826,45 1,540
16 1,580 632,91 2,010
18 2,000 500,00 2,540
20 2,470 404,86 3,140
22 2,980 335,57 3,800
25 3,850 259,74 4,910
28 4,830 207,04 6,160
32 6,310 158,48 8,040
36 7,990 125,16 10,180
40 9,870 101,32 12,570
45 12,480 80,13 15,000
50 15,410 64,89 19,630
55 18,650 53,62 23,760
60 22,190 45,07 28,270
70 30,210 33,10 38,480
80 39,460 25,34 50,270

ТИПЫ ПРИМЕНЯЕМОЙ АРМАТУРЫ

Армирование бетона проводится мягкой сталью с допустимым напряжением в металле, указанным в соответствующих СНиП. В качестве арматуры применяют также:

  • среднеуглеродистую сталь;
  • высокоуглеродистую сталь;
  • холоднокатаную стальную проволоку.

В качестве арматуры используют деформированные стержни с зазубринами. Неровность стержня позволяет обеспечить лучшую механическую связь арматуры и бетона. Эффективность такой связи небольшая и увеличивается, если между составными элементами происходит напряжение на сдвиг. Чем выше усилие на сдвиг, тем выше сопротивление материала за счет лучшего сцепления. Арматура с деформированной поверхностью самостоятельно не применяется, так как присутствует опасность сколов бетона. Чаще всего такая арматура применяется дополнительно со стальной проволокой.

В качестве арматуры для бетона применяется арматурная сетка, которая изготавливается из стальной проволоки. Для соединения проволоки применяется электросварка. Для изготовления сетки могут применяться витые стержни с прочным соединением в местах пересечения. Использование таких стержней позволяет не использовать электросварку. Применяется сетка чаще всего при изготовлении железобетонных плит, используемых как при строительстве домов, так и при строительстве дорог.


Применяется арматура такой конструкции для проведения армирования плит перекрытия, а также стеновых панелей. Стальной лист с прорезями может содержать небольшую шероховатость, которая создаст лучшее сцепление штукатурки с плитой.Еще один тип арматуры для бетона – листовая стальная арматура. Конструктивно такая арматура представляет собой пластину листовой стали, в которой делают прорези с их последующим отгибанием. Получается что-то в виде сита. Ячейки такого сита могут иметь различную конструкцию.

Какая бывает арматура

Арматура выпускается в основном из стали. Бывает она гладкая и профилированная — с особой формы ребристостью. Ребристая используется для распределения нагрузки, гладкая служит лишь для придания конструкции формы. То есть основой упор нужно делать на качество ребристого прутка.

Не так давно на рынке появилась пластиковая арматура для фундамента. Она активно продвигается. Но мало кто из специалистов (продавцы не в счет) советует ее использовать. Если разбирать свойства одного и другого вида арматуры, то в реальности все достоинства и недостатки выглядят примерно так:

  • Сталь токопроводящая — пластики нет. Нельзя однозначно сказать, что токопроводимость — плохое качество. Его можно использовать, например, при устройстве заземления.
  • Пластиковая арматура в 4-5 раз легче и выпускается в бухтах. Это факт, но реально влияет он только на стоимость перевозки. Так как для массы железобетонной конструкции разницы нет, весит пруток 50 кг или 10.
  • Стальные пруты можно гнуть прямо на стройплощадке. С изделиями из полимеров такого делать нельзя. При необходимости по вашему заказу вам изготовят на заводе гнутые участки. На площадке самостоятельно это сделать нереально.
  • Пластик химически нейтрален и не разрушается при попадании влаги в бетон. Это так. Но при соблюдении правил (не менее 50 мм бетона от прутков до поверхности) и стальное усиление стоит десятилетиями и не разрушается.
  • Сталь начинает плавиться при 600o Пластики размягчаются при 200-300oC.
  • Пластики имеют лучшие прочностные характеристики. Не совсем так. Они больше растягиваются при статических нагрузках. Сделаете плитный фундамент армированный пластиковой арматурой, а он через некоторое время провиснет: коэффициент удлинения у них в 10-11 раз больше, чем у стали. То же и с ленточным фундаментом: лента может провиснуть.

Выбор арматуры

Среди наиболее важных характеристик арматуры можно выделить следующие: класс прочности, свариваемость, стойкость к коррозии, сцепление с бетоном. Чем лучше эти свойства, тем выше цена на арматуру.  При выборе помните, что класс прочности обозначается буквой «А» и цифрами от 1 до 6 и зависит от металла, из которого была сделан металлопрокат. В обозначениях также могут встретиться «С» – возможность сварки, и «К» – антикоррозийная стойкость.

Толщина прута арматуры выбирается исходя из массы нагрузки оказываемой на конструкцию. Обычно толщина поставляемой строительной арматуры колеблется от 6 до 80 мм. Чаще всего покупатели делают выбор в пользу арматуры диаметра 10 и 12 мм. Цены на арматуру, как и на любой другой металлопрокат, зависят от спроса и предложения на рынке.

В любом случае при покупке проконсультируйтесь со специалистом, чтобы избежать возможных ошибок и просчетов. Часто можно серьезно сэкономить на цене на арматуру подобрав оптимальный диаметр.

ЗАЩИТА ОТ КОРРОЗИИ

Арматура для бетона должна быть защищена от коррозии. Находясь внутри бетона, стальной стержень фактически не подвергается коррозии, поэтому следует правильно выбирать толщину защитного слоя.

Для того чтобы толщина была выдержана, прежде чем заливать бетон следует проверить правильность расположения арматуры, найти неточности и устранить их.

Толщина защитного слоя должна составлять:

  • для продольной балки – не менее 25 мм;
  • для плит – не менее 1 мм;
  • для конца стержня арматуры – не менее 25 мм;
  • во всех остальных вариантах не менее 1 мм или не меньше диаметра арматуры.

Несоблюдение требований и невыдерживание значения толщины защитного слоя приведет к появлению трещин, коррозии металла и разрушению строения.

Отдельные элементы арматуры могут потребовать дополнительную защиту от коррозии. Это касается тех элементов, которые выходят на поверхность. Для защиты использую шеллак, лак или инертную краску. Применение меди допустимо, но только в тех случаях, если в окружающей среде не присутствует хлористый кальций. Элементы, покрытые цинком, свинцом, кадмием или алюминием в свежем бетоне подвержены коррозии, поэтому использовать такую защиту не рекомендуется.

Композитная арматура и ее виды

Композитная арматура делится на три основных вида: стеклопластиковая (АСП), базальтопластиковая (АБП) и углепластиковая.

Основу стеклопластиковой арматуры составляет стекловолокно, связанное между собой специальными термоактивными смолами. Изделия, получаемые из такого материала, отличаются высокой прочностью, легкостью и неподверженностью коррозии. АСП широко применяется в малом и загородном строительстве, так как обладает минимальным весом и позволяет строить легкие, но прочные конструкции, не требующие основательных фундаментов.

Базальтопластиковая арматура – изготавливается из базальтового волокна и смол, связывающих материал в единое целое. Материал обладает повышенной устойчивостью к агрессивным средам и низкой теплопроводностью, однако малоустойчив к воздействию высоких температур (более 160оС).

Углепластиковая арматура – создается на основе углеродного волокна и обладает высокой прочностью на разрыв, превышая по этому параметру стальные изделия в разы. Так же, как и прочие композитные материалы углепластик долговечен, стоек к коррозии и химикатам, а также легок по весу и использованию в работе.

Общими недостатками композитной арматуры можно считать ее малую упругость и жаропрочность, а, кроме того, невозможность сварки и изгиба деталей на месте непосредственного монтажа.

Разобраться в многообразии видов арматуры и подобрать необходимый для конкретного случая материал на первых порах достаточно сложно. Однако этому вопросу необходимо уделить особое внимание, так как лишь правильное использование арматуры нужного вида гарантирует качество и долговечность возводимого сооружения.

Классификация стальной арматуры

В зависимости от того, в соответствии с какой технологией изготавливаются стальные арматурные элементы, они подразделяются на:

• Стержневые – основной метод получения – горячая прокатка стали;
• Проволочные – получаемые методом волочения в холодном виде.

Если стержневые элементы подвергаются дальнейшему упрочнению (а это необязательно), существует их дальнейшее подразделение по способу упрочнения: термической обработкой или вытяжкой в холодном состоянии.

Арматурные изделия имеют собственную систему классификации. Выглядит она следующим образом: А 240С, А 800, А 600К и т.д. Числовой параметр в маркировке указывает на предел текучести стали, индексы С и К указывают на возможность сваривания материала и повышенную его устойчивость к коррозийному воздействию. На наличие индекса С необходимо обратить особое внимание тем, кто собирается соединять арматуру путем сваривания – если его нет, сваривать изделия не рекомендуется, так как сталь в месте сварки будет очень хрупкой.

Для повышения некоторых характеристик в арматурную сталь дополнительно вводят углерод. Чем большее количество углерода содержится в металле, тем тверже и прочнее он становится. Однако при этом повышается его хрупкость и ухудшается качество сварки.

Кроме углерода используют и другие легирующие добавки: хром, никель, молибден, титан, марганец и т.д. Одни из них повышают прочность, другие – стойкость к коррозии, третьи – увеличивают твердость. Наличие таких добавок также отражается в маркировке арматурной стали: Г- марганец, Т-титан, М-молибден, Ц-цирконий, Х-хром. Цифры перед буквенным обозначением указывают на процент углерода в стали, а цифры после – на процентное содержание самого элемента.

Сферы применения арматуры

Продолжительное время арматуру применяли исключительно для создания железобетонных конструкций. Композитный материал, которым является железобетон, обладает высокой прочностью на растяжение, хотя сам бетон такой характеристикой похвастаться не может. Обычный бетон невозможно использовать для отливки продолговатых деталей, на которые оказываются нагрузки растяжения и изгиба. Чтобы получить надежное бетонное перекрытие без арматурного каркаса, понадобится такое количество материала, что это теряет всякий смысл. Намного проще заложить в него пространственный каркас из стальной арматуры.

Возводя коттедж из кирпича или крупноформатных блоков, имеется возможность применять готовые железобетонные конструкции, например, плиты, перемычки, лестницы и т.д. В то же время можно создать монолитное или сборно-монолитное перекрытие, а также некоторые другие детали прямо на стройплощадке. Для этого понадобятся в первую очередь бетон и арматура. Кроме того, эти материалы обязательны при выполнении ленточного фундамента и нижнего перекрытия. Названные конструкции испытывают наибольшие нагрузки среди всех прочих в здании. Присутствие арматуры очень желательно в оконных и дверных перемычках. Железобетон является надежным и, что немаловажно, удобным материалом для изготовления балконных плит, лестничных маршей, выгребных ям, септиков и многих других конструкций.

Арматуру используют и в некоторых нетрадиционных строительных технологиях, в частности, несъемной опалубки. В структуру такой стены закладывают поперечные и продольные элементы. Первые препятствуют образованию наклонных трещин, а вторые – вертикальных.

Размотка арматуры

С целью увеличить прочность стен, прутья арматуры закладываются в швы кирпичной или каменной кладки. При строительстве стен из ячеистобетонных блоков специалисты рекомендуют армировать каждый третий или четвертый ряд, а под оконными проемами – каждый второй.

Цементная стяжка с проволочным армированием окажется намного прочнее обычной, и не будет растрескиваться. Тем не менее, арматура не исключает выполнение компенсационных швов при большой площади бетонирования. Особенно полезно выполнить армирование во входных зонах и местах с наибольшим трафиком.

Состав арматурных работ

Арматурные работы включают в себя следующие процессы:

• централизованная заготовка арматурных элементов;

• транспортирование арматуры на строительную площадку, сорти­ровка и складирование;

• укрупнительная сборка арматурных элементов, изготовление арматурных изделий;

• установка в опалубку стержней, сеток, плоских, пространственных и несущих арматурных каркасов;

• соединение отдельных монтажных единиц в единую армоконструкцию;

• раскрепление армоконструкции, гарантирующее обеспечение над­лежащего защитного слоя при бетонировании.

Все процессы армирования железобетонных конструкций можно объединить в две группы: предварительное изготовление арматурных элементов и установка их в проектное положение.

Изготовление арматурных изделий

Арматурные изделия изготовляют централизованно на арматурно-сварочных заводах, в арматурных цехах и мастерских.

Проволока диаметром до 10 мм и сталь периодического профиля диа­метром до 9 мм поступают в арматурную мастерскую в бухтах, а сталь больших диаметров — прутьями длиной от 4 до 12 м, объединенными в пакеты до 10 т. Готовые сетки для заготовки каркасов поступают плоски­ми или в рулонах. Складируют сталь на стеллажах раздельно по маркам, диаметрам и длине стержней. Хранение производят в закрытом помеще­нии или под навесом, запрещено класть арматуру на земляной пол.

Процесс изготовления ненапрягаемой арматуры состоит из отдель­ных технологических операций, которые объединены в следующие тех­нологические группы:

— заготовительные операции включают: очистку и выпрямление стержней; соединение стержней в непрерывную плеть посредством сты­ковой сварки; разметку и резку на стержни требуемой длины; сварочные операции, выполняемые контактной точечной сваркой для плоских сеток и каркасов на одно- и многоэлектродных машинах, а также стыковой и дуговой сваркой;

— сборочные операциивключающие установку и приварку закладных деталей, отдельных криволинейных и изогнутых стрежней, резку листо­вой и профильной стали, укрупнительную сборку пространственных кар­касов из плоских каркасов и сеток.

Заготовительные операции ведут двумя потоками — для катанки и стержневой арматуры. Сталь, поступающую в бухтах (катанка) с бухтодержателей, направляют на станки-автоматы, одновременно производя­щие очистку поверхности стержня от ржавчины, правку искривлений проволоки и ее резку. Концы заканчивающейся и новой бухты соединяют в непрерывную плеть машиной для стыковой сварки. По ходу движения катанки установлены станки для точной резки и гнутья.

Стержни, поступающие на технологическую цепочку, правят, очища­ют от ржавчины, сваривают стыковой сваркой в непрерывную плеть во избежание отходов, затем их режут на обрезки с заданными размерами и, при необходимости, передают на станок для гнутья.

Соединение арматурных элементов. Способы сварки

Установку арматуры и арматурных изделий осуществляют машина­ми и механизмами, используемыми на строительной площадке. В отдель­ных случаях и в неудобных для применения механизмов местах произво­дят ручную укладку арматуры и ее вязку.

Основные способы соединения арматурных стержней между со­бой — укладка внахлестку или сварка. Соединение нахлесткой без свар­ки используют при армировании конструкций сварными сетками или плоскими каркасами с односторонним расположением рабочих стержней арматуры и при диаметре арматуры не выше 32 мм. При этом способе стыкования арматуры величина перепуска (нахлестки) зависит от харак­тера работы элемента, расположения стыка в сечении элемента, класса прочности бетона и класса арматурной стали.

При стыковании на сварке сеток из круглых гладких стержней в пре­делах стыка следует располагать не менее двух поперечных стержней. При стыковании сеток из стержней периодического профиля привари­вать поперечные стержни в пределах стыка не обязательно, но длина на­хлестки в этом случае должна быть увеличена не менее чем на пять диа­метров свариваемой арматуры. Стыки стержней в нерабочем направле­нии (поперечные монтажные стержни) выполняют с перепуском в 50 мм при диаметре распределительных стержней до 4 мм и 100 мм — при диаметре более 4 мм. При диаметре рабочей арматуры 26 мм и более сварные сетки в нерабочем направлении рекомендуется укладывать впритык друг к другу с перекрытием стыка специальными стыковыми сетками с пере­пуском в каждую сторону не менее 15 диаметров распределительной ар­матуры, но не менее 100 мм.

При сварке арматуры между собой металл оказывает небольшое со­противление прохождению электрического тока. В соответствии с зако­ном Джоуля-Ленца для сокращения времени сварки и повышения про­изводительности труда применяют токи большой силы, доходящей до 50 000 А и невысокое напряжение — не более 30-60 В. При контактной сварке в месте контакта сопротивление движению электрического тока во много раз превышает сопротивление на остальном пути тока, здесь усиленно выделяется теплота, металл разогревается до пластического со­стояния, пересечение стержней сжимается и происходит их сварка.

В цепи наибольшее сопротивление имеет стык стержней, в этом месте наиболее интенсивно выделяется теплота, которая разогревает торцы стержней до пластического и частично жидкого состояния. При этом ме­талл в месте сварки плавится почти мгновенно, время пропускания, тока измеряется долями секунды. Стержни с силой прижимают друг к другу, в результате чего они свариваются. Для сварки используют специальные трансформаторы, которые понижают напряжение с номинального 220-380В до требуемого и одновременно увеличивают силу тока.

Электрическую энергию можно преобразовать в тепловую двумя спо­собами:

1) пропусканием тока через свариваемые детали; на этом принципе основана контактная сварка с применением давления, при которой нагрев производится теплотой, выделенной при прохождении электрического тока через находящиеся в контакте соединяемые детали;

2) при помощи электрической дуги или сваркой плавлением; нагрев соединяемых элементов осуществляют электрической дугой.

Контактная сварка.

Контактная сварка имеет следующие основные разновидности:

• точечная контактная сварка, применяемая для соединения пересе­кающихся стержней в сетках и каркасах;

• стыковая контактная сварка, которая целесообразна для соединения стержней между собой, когда требуется увеличение их длины, а также для сращивания обрезков и стержней между собой.

Точечная контактная сварка. Сущность этой сварки в том, что два стержня (или более) в месте их пересечения зажимают между электрода­ми сварочной машины. При пропускании тока под действием выделяемой теплоты металл стержней в свариваемом месте накаляется докрасна, размягчается и под действием сдавливающего усилия стержни прочно со­единяются между собой.

При автоматической сварке подача деталей, их закрепление, процесс кварки и выдача готовых изделий происходит без участия человека. При полуавтоматической сварке детали подают вручную, а готовое изделие после сварки перемещается автоматически.

Стержни, покрытые коррозией и окалиной, предварительно очищают в месте контакта или используют двух импульсную сварку — при первом импульсе происходит пробой окалины, при втором — сварка стержней.

Достоинства точечной контактной сварки — высокая производительность, небольшой расход энергии при использовании токов большой или в течение малого отрезка времени, возможность механизации и автоматизации процесса, отсутствие расхода металла на электроды. Сборку, а затем и сварку стыкуемых элементов осуществляют с применением кондукторов, которые обеспечивают точность геометрических размеров взаимное расположение стыкуемых стержней.

Контактная стыковая сваркапроизводится методами непрерывного и прерывистого оплавления.

Сварка методом непрерывного оплавления отличается тем, что два свариваемых стержня, подключенные к электрической цепи, начинают медленно сближаться до соприкосновения и одновременного замыкания цепи тока. Начавшееся при включении цепи оплавление металла увеличивается при сближении стержней и завершается сильным сжатием оплавившихся концов. Когда сжатие (осадка) достигает необходимой величины, ток отключают, и сваренные стержни вынимают из зажимов машины. Преимущество сварки в том, что сварной шов может быть расположен в любом месте арматурного каркаса или несущей конструкции.

Сварка методом прерывистого оплавленияВ результате сближения: разъединения стержней (одновременно замыкания и размыкания электрической цепи), количество которых колеблется от 3 до 20, концы стержней нагреваются и частично оплавляются. Стержни большого диаметра таким образом нагревают до красного или светло-красного каления затем соединяют их под давлением. Предварительный прогрев повышает температуру свариваемых стержней и тем самым понижает мощность, необходимую для сварки. При стыковой сварке стержни, зажатые губками сварочной машины, соединяют по всей поверхности их торцов и после необходимого предварительного прогрева сжимают.

Достоинства стыковой контактной сварки — высокое качество стыков соединяемых элементов, минимальные затраты электродов и других вспомогательных материалов, возможность механизации и автоматизации процесса сварки, высокая производительность труда.

Дуговая электросварка. Дуговую сварку, т.е. сварку с помощью электрической дуги, которая горит в атмосфере между концом металлического электрода и свариваемой деталью, применяют наиболее часто.

Дуговая электросварка может выполняться как с помощью перемен­ного, так и постоянного тока. Сварка на переменном токе по сравнению сдругими видами наиболее экономична. Для получения электрического тока нужных характеристик вместо сложных и громоздких генераторов постоянного тока применяют легкие, мобильные и более дешевые транс­форматоры переменного тока. Дуга представляет собой электрический разряд в газовом пространстве, длящийся продолжительное время, выде­ляющий большое количество световой энергии и имеющий температуру, доходящую до 6000 °С. Нужная тепловая мощность, исчисляемая тысяча­ми калорий, легко регулируется изменением силы тока. Минимальное напряжение, необходимое для возбуждения дуги, составляет при постоян­ном токе 30-35 В, а при переменном — 40-50 В.

Электроды, которые применяют для сварочных работ, имеют специ­альное покрытие, которое при сварке испаряется, образующиеся пары легко ионизируются и таким образом повышают устойчивость дуги. При плавлении металл электрода стекает и, охлаждаясь, образует на сваривае­мой поверхности шов, от прочности которого зависит и прочность свар­ного соединения в целом. Длина дуги оказывает свое воздействие на ка­чество шва. Чем дуга длиннее, тем большее расстояние проходит рас­плавленный металл от электрода до шва и, поглощая из воздуха кислород и азот, ухудшает свои механические свойства.

Достоинства дуговой сварки — универсальность, возможность при­менения в любой точке сложного арматурного каркаса и достижения тре­буемой прочности сварного шва. Недостатки дуговой сварки — дополни­тельный расход металла на электроды, низкая производительность труда, требуется более высокая квалификация сварщиков. Обычно сваривают стержни диаметром 10 мм и более, так как при меньших диаметрах стерж­ней возможен их пережог.

Из существующих способов дуговой сварки наиболее часто встреча­ются следующие — внахлестку, с накладками и ванная (рис. 8.3).

Сущность ванного способа сварки заключается в том, что электриче­скую дугу возбуждают между торцами свариваемых стержней при помо­щи электродов. Выделяемая теплота расплавляет металл с торцов стерж­ней и с электрода, в результате чего создается ванна расплавленного ме­талла. Зазор между стержнями принимается равным 1,5-2 диаметра электродах покрытием. Для образования ванны используют инвентар­ные медные формы и стальные скобы-подкладки. Способ имеет ряд пре имуществ по сравнению с другими видами дуговой сварки — уменьша­ется расход металла на стык, снижается расход электродов и электроэнер­гии, а также трудоемкость и себестоимость. Ванная сварка применима для стержней диаметром от 20 до 80 мм.

При дуговой сварке один из проводников тока присоединен к свари­ваемым деталям, а другой — к электроду, зажатому в электродержателе. После включения тока сварщик касается электродом места сварки, замы­кая при этом цепь, и сразу же отводит электрод от детали на 2-А мм. Об­разующаяся дуга расплавляет стержень электрода и частично сваривае­мые детали, металл которых соединяется с металлом электрода. Темпера­тура у конца металлического электрода достигает 2100 °С, у свариваемых элементов — 2300 °С, в центре дугового столба — около 5000-6000 °С.

Производство арматурных работ на объекте

Армирование железобетонных конструкций желательно осуществ­лять сварными арматурными каркасами и сетками заводского изготовле­ния.

На строительном объекте при возведении монолитных железобетон­ных конструкций выполняют следующие операции:

• укрупнительную сборку пространственных арматурных каркасов;

• установку готовых каркасов и сеток в опалубку;

• установку и вязку арматуры отдельными стержнями в опалубке.

Если по условиям транспортирования крупноразмерные каркасы или сетки заготовляют или перевозят частями, то их укрупняют на строитель­стве до проектных размеров дуговой или ванной сваркой. Укрупнитель­ную сборку производят непосредственно в проектном положении (в опа­лубке) или в стороне от места установки на заранее оборудованной пло­щадке. Укрупнительная сборка арматурных каркасов перед их подъемом и установкой дает возможность лучше использовать грузоподъемность крана и значительную часть работы выполнять арматурщикам в более удобных и безопасных условиях. Монтаж арматурных конструкций сле­дует производить преимущественно из крупноразмерных блоков и унифицированных сеток заводского изготовления с обеспечением фиксации защитного слоя.

Смонтированная арматура должна быть надежно закреплена и предо­хранена от деформаций и смещений в процессе производства работ по бетонированию конструкций.

Крестовые пересечения стержней арматуры, уложенных поштучно, необходимо скреплять вязальной проволокой или с помощью специаль­ных проволочных соединительных скрепок.

Арматуру можно устанавливать в опалубку только после проверки соответствия опалубки проектным размерам с учетом допусков, установ­ленных СНиПом.

При монтаже арматуры в опалубку и последующем бетонировании любой конструкции необходимо соблюдать указанную в проекте задан­ную толщину защитного слоя бетона, т.е. расстояние между внешними поверхностями арматуры и бетона конструкции. Правильно обеспечен­ный и выполненный защитный слой бетона надежно предохраняет арматуру от коррозирующего воздействия внешней среды. Толщину защитного слоя «бетона обеспечивают различными способами.

К пространственным и плоским арматурным каркасам целесообразно приваривать обрезки стержней из нержавеющей стали, упирающиеся в стенки и днище короба опалубки, или удлиненные стержни. Такое решение применяют в том случае, когда конструкция будет работать только в сухих условиях эксплуатации. При армировании плит перекрытия двумя метками по высоте проектное положение фиксируют подставками из круглой арматурной стали, изогнутыми «зигзагами» или установкой так газываемых «лягушек» для сеток нижнего ряда и «козелков» для верхней сетки

желательно поднимать и мон­тировать арматурные каркасы в том положении, в котором они будут ра­ботать в забетонированной конструкции.

Арматуру фундаментов под колонны промышленных и гражданских зданий укладывают на бетонную подготовку между щитами опалубки фундаментов.

При небольшой высоте колонн, а также при легких каркасах арматур­ный каркас колонн устанавливают путем его опускания с помощью крана в готовую опалубку.

Установленный арматурный каркас, через нижнее окно короба опалубки колонны приваривают или привязывают к выпус­кам арматуры, забетонированным в фундаменте, плите или колонне ни­жележащего этажа. Тяжелые каркасы колонн устанавливают раньше опа­лубки и соединяют с выпусками арматуры нижнего этажа на сварке. Час­то, особенно при большой высоте колонн, арматурный каркас заводят в опалубку, у которой

Рис. 8.5. Способы обеспечения защитного слоя арматуры:

а — в балках и ребрах плит при помощи упоров; б — в балках посредством удлиненных стержней; в — бетонной подкладкой с проволочной скруткой; г — бетонной пробкой с пружинной скобой; д — упругим пластмассовым фиксатором; е — металлическими штампованными подставками уже собраны две или три стенки.

Производят вывер­ку каркаса, соединение с арматурными выпусками, после чего завершают сборку опалубочного блока колонны.

Установку арматурных каркасов прогонов и балок производят в гото­вые короба опалубки. Сварные сетки и плоские каркасы с односторонним расположением рабочих стержней стыкуют на месте установки без свар­ки с напуском верхнего каркаса не менее чем на 250 мм.

Армирование плит перекрытия производят путем укладки в про­странственные конструкции готовых сварных сеток, стыкование которых осуществляют внахлестку электродуговой сваркой.

Армирование стен осуществляют готовыми сетками и реже вязкой из отдельных стержней в опалубке, установленной с одной стороны. При возведении монолитных железобетонных конструкций на большой высо­те применяют арматурно-опалубочные блоки, представляющие собой ко­роба (балок, прогонов) с уложенными в них арматурными каркасами.

Установку любой арматуры следует вести так, чтобы не повредить ра­нее установленную и выверенную опалубку, а также не деформировать арматурные каркасы. В процессе производства работ допускаются в от­дельных Случаях бессварочные соединения стержней: стыковые при со­единении внахлестку или обжимными гильзами и винтовыми муфтами с обеспечением равноправного стыка и крестообразные, выполняемые вяз­кой отожженной проволокой.

Приемка смонтированной арматуры, всех стыковых соединений должна проводиться до укладки бетонной смеси и оформляться актом на скрытые работы, в котором обязательно оценивают качество выполнен­ных работ. Приемку установленной в проектное положение арматуры производят, по захваткам, подготовленным для бетонирования.

Кроме проверки проектных размеров смонтированной арматуры по чертежам устанавливают наличие и места расположения фиксаторов, прочность и целостность сборки армоконструкции, которая должна обес­печивать неизменность формы при бетонировании. Кроме этого отмеча­ют все отступления от проекта, сверяют с проектом количество и диаметр стержней, а также правильность их расположения и качество электро­сварки в пересечениях стержней.

компания Металлинвест в Компании Металлинвест

Сталь горячекатаная для армирования ЖБК

Настоящий стандарт распространяется на горячекатаную круглую сталь гладкого и периодического профиля, предназначенную для армирования обычных и предварительно напряженных железобетонных конструкций (арматурная сталь).

В части норм химического состава низколегированных сталей стандарт распространяется также на слитки, блюмсы и заготовки.

Так же вы можете купить арматуру а500с от компании «Металлинвест» в нашем каталоге.

Арматурная сталь периодического профиля
Стержни с равномерно расположенными на их поверхности под углом к продольной оси стержня поперечными выступами (рифлением) для улучшения сцепления с бетоном.

Арматурная сталь гладкая
Круглые стержни с гладкой поверхностью, не имеющей рифления для улучшения сцепления с бетоном.

Класс прочности
Установленное стандартом нормируемое значение физического или условного предела текучести стали.

Угол наклона поперечных выступов
Угол между поперечными выступами (рифлением) и продольной осью стержня.

Шаг поперечных выступов
Расстояние между центрами двух последовательных поперечных выступов, измеренное параллельно продольной оси стержня.

Высота поперечных выступов
Расстояние от наивысшей точки поперечного выступа до поверхности сердцевины стержня периодического профиля, измеренное под прямым углом к продольной оси стержня.

Номинальный диаметр арматурной стали периодического профиля (номер профиля)
Диаметр равновеликого по площади поперечного сечения круглого гладкого стержня.

Номинальная площадь поперечного сечения
Площадь поперечного сечения, эквивалентная площади поперечного сечения круглого гладкого стержня того же номинального диаметра.


ГОСТ 10884-81

Термомеханические и термически упрочненные стальные стержни периодического профиля диаметром 6-40 мм, предназначены для строительства ответственных железобетонных конструкций.

По этому стандарту арматура в зависимости от механических свойств подразделяются на классы: Ах-III, Ат-IV, Ат-V, Ат-VI, Ат-VII, Ат-VIII.

У нас всегда есть вналичии арматура а1, купить которую вы можете в нашем каталоге.

Арматуру по этому стандарту изготовляют из стали следующих марок:

ГОСТ 5781-82

В зависимости от механических свойств арматурную сталь подразделяют на классы A-I (A240), A-II (A300), A-III (A400), A-IV (A600), A-V (A800), A-VI (A1000).

Арматурную сталь изготавливают в стержнях или мотках. Арматурную сталь класса A-I (A240) изготавливают гладкой, классов A-II (A300), A-III (A400), A-IV (A600), A-V (A800), A-VI (A1000) — периодического профиля. По требованию потребителя сталь классов A-II (A300), A-III (A400), A-IV (A600), A-V (A800) — изготавливают гладкой.

Арматурная сталь периодического профиля представляет собой круглые профили с двумя продольными ребрами и поперечными выступами, идущими по трехзаходной винтовой линии. Для профилей диаметром 6 мм допускаются выступы, идущие по однозаходной винтовой линии, диаметром 8 мм — по двухзаходной винтовой линии.

Арматурная сталь класса A-II (А300), изготовленная в обычном исполнении, и специального назначения Ас-II (Ас300), должна иметь выступы, идущие по винтовым линиям с одинаковым заходом на обеих сторонах профиля.

Сталь класса A-III (A400) и классов A-IV (А600), A-V (A800), А-VI (А1000) должна иметь выступы по винтовым линиям, имеющим с одной стороны профиля правый, а с другой — левый заходы.

Относительные смещения винтовых выступов по сторонам профиля, разделяемых продольными ребрами, не нормируют.

Арматурную сталь классов A-I (A240) и A-II (А300) диаметром до 12 мм и класса A-III (A400) диаметром до 10 мм включ. изготовляют в мотках или стержнях, больших диаметров — в стержнях. Арматурную сталь классов А-IV (А600), A-V(A800) и A-VI (A1000) всех размеров изготовляют в стержнях, диаметром 6 и 8 мм — по согласованию изготовителя с потребителем в мотках.

Арматурную сталь изготовляют из углеродистой и низколегированной стали марок, указанных в таблице. Для стержней класса A-IV (A600) марки стали устанавливают по согласованию изготовителя с потребителем.

Марки стали, применяемые для изготовления арматуры разных классов (ГОСТ 5781-82)


Примечания:
Допускается изготовление арматурной стали класса A-V (А800) из стали марок 22Х2Г2АЮ, 22Х2Г2Р и 20Х2Г2СР. Размеры, указанные в скобках, изготовляют по согласованию изготовителя с потребителем.

Западно-Сибирским металлургическим комбинатов выпускается термомеханически упрочненная арматурная сталь классов А400С и А500С по ТУ 14-1-5254-94. Низкое содержание углерода наряду с термомеханической обработкой арматурной стали в потоке проката обеспечивает ее улучшенную свариваемость и пластичность, повышенную вязкость и долговечность. Эта арматурная сталь по своим свойства отвечает требованиям международный стандартов.

Госстрой России рекомендует применение арматурной стали А400С и А500С в железобетонных конструкциях наряду и взамен арматурной стали классов A-III марок 25Г2С и 35ГС (ГОСТ 5781-82) и Ат-IIIС (ГОСТ 10884-81) тех же диаметров. Термотехнические и термически упрочненные стальные стержни периодического профиля диаметром 6-40 мм, предназначены для строительства ответственных железобетонных конструкций (ГОСТ 10884-81).
В нашем каталоге всегда есть в наличии арматура А1, арматура А500С и арматура А3, цена на которые ниже чем у конкурентов.

Параметры стержневой арматуры (ГОСТ 5781-82)


Номер профиля (номинальный диаметр стержня), мм Масса 1 м профиля, кг Количество метров в 1 тн Площадь поперечного сечения, см2
6 0,222 4504,50 0,283
8 0,395 2531,65 0,503
10 0,617 1620,75 0,785
12 0,888 1126,13 1,131
14 1,210 826,45 1,540
16 1,580 632,91 2,010
18 2,000 500,00 2,540
20 2,470 404,86 3,140
22 2,980 335,57 3,800
25 3,850 259,74 4,910
28 4,830 207,04 6,160
32 6,310 158,48 8,040
36 7,990 125,16 10,180
40 9,870 101,32 12,570
45 12,480 80,13 15,000
50 15,410 64,89 19,630
55 18,650 53,62 23,760
60 22,190 45,07 28,270
70 30,210 33,10 38,480
80 39,460 25,34 50,270

Арматура А1, А2, А3, А4, А5, А6. Монтажная арматура

  1. Главная
  2. Продукция
  3. Сортовой прокат
  4. Арматура

Наша компания предлагает любую необходимую вам арматуру в Москве, гарантируя оптимальные цены и оперативную доставку на объект. Мы заключили прямые партнерские договора с ведущими производителями строительной арматуры, благодаря чему можем предложить одни из самых привлекательных цен на рынке, а также обеспечить поставку арматуры безусловно высокого качества и соответствия всем заявленным характеристикам.

Арматура – отдельный вид сортового металлопроката, предназначенный для использования в качестве армирующего элемента в монолитных и сборных железобетонных конструкциях. Именно потому арматура металлическая сегодня применяется практически во всех областях строительства и в некоторых других сферах.

Основное предназначение арматуры в железобетонной конструкции – восприятие усилий на растяжение, благодаря чему вся конструкция наделяется высокой прочностью, надежностью и долговечностью. При этом стоит различать строительную арматуру, отличительной чертой которой является наличие серповидного или кольцевого рисунка, обеспечивающего лучшее сцепление с бетоном, и гладкую арматуру, предназначенную для использование в других сферах и областях применения. Помимо этого само определение «арматура» используется и для обозначения других изделий, не имеющих отношения к строительной сфере или промышленности. Это, например, арматура высокого давления, арматура регулирующая трубопроводная или арматура запорная трубопроводная, применяемая для создания сетей трубопроводов различного назначения.

Основные классы и виды строительной арматуры

В основе классификации арматуры лежат её химические и физические характеристики, сталь, из которой она изготовлена, прочность, технология изготовления и некоторые другие показатели. В соответствии с этим в настоящее время применяются следующие классы и типы:

По технологии изготовления:
горячекатаная, холоднокатаная и катаная арматура.
По характеру профиля разделяют:
периодического профиля, рифленая (классы А2, А3, А4 и А5) и арматура гладкая (класс А1).
По условиям эксплуатации конструкций:
напрягаемая и ненапрягаемая.
По ориентации в конструкции:
поперечная и продольная.
Наиболее важной классификацией считается разделение по химическому составу стали:
По степени окисления в марке стали:
КП – кипящая, ПС – полуспокойная и СП – спокойная.
По классу прочности разделяют:
А1 (AI), А2 (AII), А3 (AIII), А4 (AIV) и А5 (AV) или А240, А300, А400, А500, А600, А800, А1000.
Термически упрочненная арматура классов
Ат400, Ат500, Ат600, Ат800, Ат1000, Ат1200.

Арматура сталь, которой, позволяет выполнять электросварочные соединения прутов при сборке каркасов армирования – это классы А500Т, А800Т и т.д.

Наличие обозначения «К» в маркировке, например, арматура рифленая А3 К, обозначает её повышенную стойкость к коррозионному растрескиванию под напряжением.

В настоящее время арматура класса а3, а также и других классов, выпускается в виде стержней диаметром от 6 до 40 мм и длиной от 6 до 12 м, а также в стержнях немерной длины. При этом если вы собираетесь арматуру строительную купить, то следует знать, что её цена рассчитывается преимущественно по весу и измеряется в тоннах. Таким образом, вес 1 погонного метра арматуры диаметром 6 мм будет составлять 0,222 кг, а диаметром 20 мм – 2,47 кг. В целом подробная таблица соотношения диаметра и веса арматурной стали приводится в ГОСТ 5781-82, в соответствии с которым и рассчитывается стоимость 1 погонного метра арматуры каждого диаметра.

Поэтому, если вам нужна арматура строительная цена, на которую, будет гарантированно одной из самых низких на рынке, значит вам необходимо обратиться в нашу компанию. А наши квалифицированные менеджеры помогут вам подобрать необходимую арматуру и купить её любое количество.

Гладкая арматура (ГОСТ 5781-82)
Номер профиля (номинальный диаметр стержня), мм Масса 1 м профиля, кг Количество метров в 1 т Площадь поперечного сечения, см2
А1 6 0,222 4504,50 0,283
А1 8 0,395 2531,65 0,503
А1 10 0,617 1620,75 0,785
А1 12 0,888 1126,13 1,131
А1 14 1,210 826,45 1,540
А1 16 1,580 632,91 2,010
А1 18 2,000 500,00 2,540
А1 20 2,470 404,86 3,140
А1 22 2,980 335,57 3,800
А1 25 3,850 259,74 4,910
А1 28 4,830 207,04 6,160
А1 32 6,310 158,48 8,040
А1 36 7,990 125,16 10,180
Круг из арматурной стали
Номер профиля (номинальный диаметр стержня), мм Масса 1 м профиля, кг Количество метров в 1 т Площадь поперечного сечения, см2

Круг 40

9,870

101,32

12,570

Круг 45

12,480

80,13

15,000

Круг 50

15,410

64,89

19,630

Круг 55

18,650

53,62

23,760

Круг 60

22,190

45,07

28,270

Круг 70

30,210

33,10

38,480

Круг 80

39,460

25,34

50,270

Арматура рифленая А3
Номер профиля (номинальный диаметр стержня d) Площадь поперечного сечения, см Масса 1 м профиля
теоретическая, кг предельные отклонения, %
Арматура 6 А3 0,283 0,222 +9,0
-7,0
Арматура 8 А3 0,503 0,395
Арматура 10 А3 0,785 0,617 +5,0
-6,0
Арматура 12 А3 1,131 0,888
Арматура 14 А3 1,540
1,210
Арматура 16 А3 2,010 1,580 +3,0
-5,0
Арматура 18 А3 2,540 2,000
Арматура 20 А3 3,140 2,470
Арматура 22 А3 3,800 2,980 +3,0
-5,0
Арматура 25 А3 4,910 3,850
Арматура 28 А3 6,160 4,830
Арматура 32 А3 8,040 6,310 +3,0
-4,0
Арматура 36 А3 10,180 7,990
Арматура 40 А3 12,570 9,870
Арматура 45 А3 15,000 12,480
Арматура 50 А3 19,630 15,410 +2,0
-4,0
Арматура 55 А3 23,760 18,650
Арматура 60 А3 28,270 22,190
Арматура 70 А3 38,480 30,210
Арматура 80 А3 50,270 39,460
Класс арматурной стали Диаметр профиля, мм Марка стали

A-I (А240)

6-40

Ст3кп, Ст3пс, Ст3сп

A-II (А300)

10-40
40-80

Ст5сп, Ст5пс
18Г2С

Ас-II (Ас300)

10-32
(36-40)

10ГТ

A-III (A400)

6-40
6-22

35ГС, 25Г2С
32Г2Рпс

Вес гладкой арматуры, прутка стального

Арматура стальная гладкая А1: теоретический вес метра погонного, таблица расчета веса

В соответствии с требованиями
ГОСТ 2590-2006 и ГОСТ 7417-75.


Металлобаза «Аксвил» продает оптом и в розницу:

• АРМАТУРУ РИФЛЕНУЮ А3 • АРМАТУРУ ГЛАДКУЮ А1 • КРУГ СТАЛЬНОЙ

Первый поставщик проката. Низкие оптовые и розничные цены. Консультация по выбору. Оформление заказа на сайте и в офисе. Нарезка в размер. Доставка по Беларуси, в том числе, и в выходные дни.



Диаметр (круга, катанки), ммПлощадь поперечного
сечения, мм 2
Вес 1 мп (круга, катанки), кгМетров в тонне
519,630,1546487,8
5,523,760,1875361,9
628,270,2224505,4
6,331,170,2454086,6
6,533,180,263839
738,480,3023310,1
850,270,3952534,3
963,620,4992002,4
1078,540,6171622
1195,030,7461340,5
12113,10,8881126,4
13132,731,042959,7
14153,941,208827,5
15176,711,387720,9
16201,061,578633,6
17226,981,782561,2
18254,471,998500,6
19283,532,226449,3
20314,162,466405,5
21346,362,719367,8
22380,132,984335,1
23415,483,261306,6
24452,393,551281,6
25490,873,853259,5
26530,934,168239,9
27572,564,495222,5
28615,754,834206,9
29660,525,185192,9
30706,895,549180,2
31754,775,925168,8
32804,256,313158,4
33855,36,714148,9
34907,927,127140,3
35962,117,553132,4
361017,887,99125,2
371075,218,44118,5
381134,118,903112,3
391194,969,378106,6
401256,649,865101,4
411320,2510,36496,5
421385,4410,87691,9
431452,211,487,7
441520,5311,93683,8
451590,4312,48580,1
461661,913,04676,7
471734,913,61973,4
481809,5614,20570,4
501963,515,41364,9
522123,7216,67160
532206,1817,31957,7
542290,2217,97855,6
552375,8318,6553,6
562463,0119,33551,7
582642,0820,7448,2
602827,4322,19545,1
623019,0723,742,2
633117,2524,4740,9
653318,3126,04938,4
673525,6527,67636,1
683631,6828,50935,1
703848,4530,2133,1
724071,531,96131,3
754417,8634,6828,8
784778,3637,5126,7
805026,5539,45825,3
825281,0241,45624,1
855674,544,54522,4
875944,6846,66621,4
906361,7349,9420
926647,6152,18419,2
957088,2255,64318
977389,8158,0117,2
1007853,9861,65416,2

Смотрите также: Online-калькулятор расчета веса и длинны прута, гладкой стальной арматуры А1 в зависимости от ее диаметра.

На сайте металлобазы «Аксвил» вы можете купить круг стальной в Минске оптом и в розницу.

Смотрите также: Металлопрокат по размерам и типам.

Запорная арматура || ГЕРЦ — официальный сайт HERZ Armaturen в России

# Артикул: 2 4115 00
Запорный вентиль ГЕРЦ ШТРЕМАКС-AW для систем питьевого водоснабжения
Запорный вентиль ШТРЕМАКС-AW, шпиндель наклонный с резьбовыми муфтами Rp (внутренняя резьба). Изготовлен из латуни, стойкой к выщелачиванию цинка, DN 10–50: Два отверстия 1/4. Одно отверстие закрыто резьбовой заглушкой 1 0273 09.
€ Цена: 24,85

10

# Артикул: 2 4115 11
Запорный вентиль ГЕРЦ ШТРЕМАКС-AW для систем питьевого водоснабжения
Запорный вентиль ШТРЕМАКС-AW, шпиндель наклонный с резьбовыми муфтами Rp (внутренняя резьба). Изготовлен из латуни, стойкой к выщелачиванию цинка, DN 10–50: Два отверстия 1/4. Одно отверстие закрыто резьбовой заглушкой 1 0273 09.
€ Цена: 26,95

15

# Артикул: 2 4115 12
Запорный вентиль ГЕРЦ ШТРЕМАКС-AW для систем питьевого водоснабжения
Запорный вентиль ШТРЕМАКС-AW, шпиндель наклонный с резьбовыми муфтами Rp (внутренняя резьба). Изготовлен из латуни, стойкой к выщелачиванию цинка, DN 10–50: Два отверстия 1/4. Одно отверстие закрыто резьбовой заглушкой 1 0273 09.
€ Цена: 32,94

20

# Артикул: 2 4115 13
Запорный вентиль ГЕРЦ ШТРЕМАКС-AW для систем питьевого водоснабжения
Запорный вентиль ШТРЕМАКС-AW, шпиндель наклонный с резьбовыми муфтами Rp (внутренняя резьба). Изготовлен из латуни, стойкой к выщелачиванию цинка, DN 10–50: Два отверстия 1/4. Одно отверстие закрыто резьбовой заглушкой 1 0273 09.
€ Цена: 42,31

25

# Артикул: 2 4115 14
Запорный вентиль ГЕРЦ ШТРЕМАКС-AW для систем питьевого водоснабжения
Запорный вентиль ШТРЕМАКС-AW, шпиндель наклонный с резьбовыми муфтами Rp (внутренняя резьба). Изготовлен из латуни, стойкой к выщелачиванию цинка, DN 10–50: Два отверстия 1/4. Одно отверстие закрыто резьбовой заглушкой 1 0273 09.
€ Цена: 67,39

32

# Артикул: 2 4115 15
Запорный вентиль ГЕРЦ ШТРЕМАКС-AW для систем питьевого водоснабжения
Запорный вентиль ШТРЕМАКС-AW, шпиндель наклонный с резьбовыми муфтами Rp (внутренняя резьба). Изготовлен из латуни, стойкой к выщелачиванию цинка, DN 10–50: Два отверстия 1/4. Одно отверстие закрыто резьбовой заглушкой 1 0273 09.
€ Цена: 92,52

40

# Артикул: 2 4115 16
Запорный вентиль ГЕРЦ ШТРЕМАКС-AW для систем питьевого водоснабжения
Запорный вентиль ШТРЕМАКС-AW, шпиндель наклонный с резьбовыми муфтами Rp (внутренняя резьба). Изготовлен из латуни, стойкой к выщелачиванию цинка, DN 10–50: Два отверстия 1/4. Одно отверстие закрыто резьбовой заглушкой 1 0273 09.
€ Цена: 140,94

50

# Артикул: 2 4115 17
Запорный вентиль ГЕРЦ ШТРЕМАКС-AW для систем питьевого водоснабжения
Запорный вентиль ШТРЕМАКС-AW, шпиндель наклонный с резьбовыми муфтами Rp (внутренняя резьба). Изготовлен из латуни, стойкой к выщелачиванию цинка, DN 65 и 80: Два отверстия 3/8. Одно отверстие закрыто резьбовой заглушкой 1 0273 00.
€ Цена: 294,82

65

# Артикул: 2 4115 18
Запорный вентиль ГЕРЦ ШТРЕМАКС-AW для систем питьевого водоснабжения
Запорный вентиль ШТРЕМАКС-AW, шпиндель наклонный с резьбовыми муфтами Rp (внутренняя резьба). Изготовлен из латуни, стойкой к выщелачиванию цинка, DN 65 и 80: Два отверстия 3/8. Одно отверстие закрыто резьбовой заглушкой 1 0273 00.
€ Цена: 412,58

80

# Артикул: 2 4115 01
Запорный вентиль ГЕРЦ ШТРЕМАКС-W для систем питьевого водоснабжения
Запорный вентиль ГЕРЦ ШТРЕМАКС-W, шпиндель наклонный с резьбовыми муфтами Rp (внутренняя резьба). Изготовлен из латуни, стойкой к выщелачиванию цинка.
€ Цена: 22,98

15

Рисунки для извлечения арматуры с помощью приложения для извлечения арматуры

Последнее обновление 6 сентября 2017 г. от Tekla User Assistance [email protected]

Приложение «Вытяжка арматурных стержней» — часть функциональных возможностей Tekla Structures, которая разработана для расширения возможностей Tekla Structures, но не включена в установку Tekla Structures.

создает разнесенные чертежи армирования с использованием настроек, определенных в разделе «Извлечение арматуры рисунок и маркировка или в ассоциативных заметках.Приложение можно использовать для создания выдвижных небольших графических изображений в метке армирования, таблице или шаблоне отчета, которые автоматически показывают форму и размеры изображений арматурного стержня

для нескольких арматурных стержней за один раз. Чтобы оптимизировать гибкую работу с разными типами чертежей, используйте вытяжку арматурных стержней вместе с изображением и маркировкой вытяжки арматуры.

Приложение создает выдвижные изображения арматурных стержней на основе выбранных вами объектов. Вы можете выбрать:

  • Армирование: формы гибки создаются только для выбранных арматурных стержней.
  • Детали: формы гибки создаются для арматурных стержней в выбранной бетонной детали.
  • Виды: формы гибки создаются для арматурных стержней в выбранном виде чертежа, который включает в себя выбранные объекты модели или область в модели, которая представлена ​​на чертеже.

    Вид чертежа является контейнером для модели и объектов чертежа.

    Чертеж может включать в себя несколько видов чертежа, которые обычно являются двухмерными видами, видами в плоскости для модели.

    Примеры видов чертежа в Tekla Structures: основные виды, виды сечений, виды отдельных деталей и 3D-виды.

    .
  • Чертеж из Списка чертежей: для арматурных стержней на выбранных чертежах создаются формы гибки.
  1. На чертеже выберите объект, для которого нужно создать выдвижные изображения: армирование, детали, виды или чертеж из Списка чертежей.
  2. Нажмите кнопку «Приложения и компоненты» на боковой панели, чтобы открыть пользовательский интерфейс «Каталог приложений и компонентов» для отображения или изменения информации в категоризированных списках.

    Например, каталог профилей и каталог форм являются каталогами.

    .
  3. Щелкните стрелку рядом с полем «Приложения», чтобы открыть список приложений.
  4. В списке приложений дважды щелкните «Нарисовать вытяжку арматурных стержней».

  5. Определите тип метода, положения форм гибки и другие необходимые настройки:

    Создание ящиков на

    Изображение и маркировка ящика арматуры:

    • Создайте формы гибки на основе сохраненного изображения вытяжки арматурного стержня и файла свойств разметки.

      Определите и сохраните свойства в приложении для выдвижения и маркировки арматурного стержня, которое можно запустить из каталога «Приложения и компоненты».

    • В списке Файл конфигурации выберите требуемый файл настроек.

    Ассоциативное примечание:

    • Создайте формы гибки на основе сохраненного файла свойств ассоциативных заметок.

    • Определите и сохраните свойства в диалоговом окне «Свойства ассоциативного примечания».Важно определить хотя бы один файл выдвижных свойств для ассоциативных заметок.

    Создание ящика для

    Каждый номер позиции арматурного стержня: форма изгиба создается для каждого номера позиции арматурного стержня.

    Каждая группа арматурных стержней: форма гибки создается для каждой группы арматурных стержней.

    Позиция

    Определяет положение форм гибки относительно бетонной детали.Возможные варианты:

    Вверху и внизу: размещает формы изгиба над и внизу бетонной детали.

    Снизу: размещает формы изгиба в нижней части бетонной детали.

    Вверху: формы гибки размещаются над бетонной деталью.

    Слева: размещает формы гибки с левой стороны бетонной детали.

    Справа: размещает формы гибки с правой стороны бетонной детали.

    Классы

    Включить или исключить определенные классы арматурных стержней.

    Определите класс арматуры. Используйте «Исключить» или «Включить», чтобы определить, нужно ли создавать форму гибки для этих стержней.

    Типы арматуры

    Включить или исключить определенные формы гибки.

    Здесь вы можете определить коды формы арматурных стержней. Используйте «Исключить» или «Включить», чтобы определить, нужно ли создавать форму гибки для этих арматурных стержней.

    Вы можете узнать код формы арматурного стержня, щелкнув на ленте «Запросить объекты».

  6. Щелкните Draw.

Примеры:

изображений арматуры с эпоксидным покрытием, фотографии и изображения на Alibaba

Примечание. Некоторые элементы запрещены к размещению / продаже на нашем веб-сайте в соответствии с Политикой листинга продуктов. Например, такие лекарства, как аспирин.

500,0-500,0 долларов США / тонна (цена FOB)

1 тонна (мин.Заказ)

400-500 долларов США / тонн (цена FOB)

(минимальный заказ)

US $ 568,0-575,0 / тонн (цена FOB)

25 тонн (25 тонн ) Мин. Заказ)

350-800 долларов США / Тонны (Цена FOB)

5 Тонн (Мин. Заказ)

200-400 долларов США / Тонна (Цена FOB)

25 тонн (мин.Заказ)

800-820 долларов США / Метрическая тонна (Цена FOB)

50 Метрических тонн (Мин. Заказ)

800-1000 долларов США / Тонна (Цена FOB)

25 тонн (минимальный заказ)

380-520,21 долларов США / метрических тонн (цена FOB)

1 метрическая тонна (минимальный заказ)

300-600 долларов США / метрических тонн (Цена FOB)

100 метрических тонн (мин.Заказ)

580-920 долларов США / тонн (цена FOB)

25 тонн (минимальный заказ)

US $ 500-660 / тонн (цена FOB)

3 тонны (Мин. Заказ)

300-400 долларов США / Метрическая тонна (Цена FOB)

10 Метрических тонн (Мин. Заказ)

550-650 долларов США / Метрическая тонна (FOB Цена)

50 метрических тонн (мин.Заказ)

450-670 долларов США / Метрическая тонна (Цена FOB)

25 Метрических тонн (Мин. Заказ)

460-480 долларов США / Метрическая тонна (Цена FOB)

1 метрическая тонна (минимальный заказ)

460-480 долларов США / метрическая тонна (цена FOB)

1 метрическая тонна (минимальный заказ)

4600,0-4600,0 долларов США / тонн (цена FOB)

10 тонн (мин.Заказ)

500-800 долларов США / тонн (цена FOB)

25 тонн (минимальный заказ)

300-650 долларов США / Метрическая тонна (цена FOB)

50 Метрические тонны (минимальный заказ)

500-700 долларов США / тонн (цена FOB)

10 тонн (минимальный заказ)

400-520 долларов США / тонн (цена FOB) )

5 тонн (мин.Заказ)

450-540 долларов США / тонн (цена FOB)

25 тонн (минимальный заказ)

450-550 долларов США / Метрическая тонна (цена FOB)

1 Метрическая тонна (Мин. Заказ)

460-485 долларов США / Тонна (Цена FOB)

5 тонн (Мин. Заказ)

480,0-550,0 долларов США / Метрические тонны (FOB Цена)

5 метрических тонн (мин.Заказ)

300-600 долларов США / тонн (цена FOB)

2 тонны (минимальный заказ)

320,5-500 долларов США / метрическая тонна (цена FOB)

25 Метрические тонны (минимальный заказ)

300-500 долларов США / тонн (цена FOB)

25 тонн (минимальный заказ)

750-770 долларов США / тонн (цена FOB) )

1 тонна (мин.Заказ)

500,0-500,0 долларов США / тонн (цена FOB)

5 тонн (минимальный заказ)

300-500 долларов США / метрическая тонна (цена FOB)

15 Метрические тонны (минимальный заказ)

315,0-320,0 долларов США / тонн (цена FOB)

500 тонн (минимальный заказ)

400-800 долларов США / тонн (цена FOB) )

200 тонн (мин.Заказ)

500-1000 долларов США / Метрическая тонна (Цена FOB)

1 Метрическая тонна (Мин. Заказ)

450,0-500,0 долларов США / Килограмм (Цена FOB)

1 килограмм (минимальный заказ)

550,0-580,0 долларов США / метрических тонн (цена FOB)

5 метрических тонн (минимальный заказ)

1-2 доллара США / метр ( Цена FOB)

100 метров (мин.Заказ)

{{#if priceFrom}}

{{priceCurrencyType}} {{priceFrom}} {{#if priceTo}} — {{priceTo}} {{/если}} {{#if priceUnit}} / {{priceUnit}} {{/если}}

{{/если}} {{#if minOrderQuantity}}

{{minOrderQuantity}} {{#if minOrderType}} {{minOrderType}} {{/если}}

{{/если}}

Что такое арматура? (с иллюстрациями)

При заливке бетона необходимо учитывать несколько факторов, которые влияют на прочность окончательно затвердевшей плиты.Колебания температуры, качества грунтовых вод и воздуха могут повлиять на общую прочность залитого бетона, поэтому инженерам нужно было найти способы обеспечить качество готового продукта. Сегодня металлические стержни, называемые арматурой, включают в залитый бетон, чтобы помочь распределить нагрузку и укрепить затвердевший бетон. Арматура обычно изготавливается из углеродистой стали и отлита с выступами для лучшего сцепления с бетоном, а при помещении в заливной бетон укрепляет готовую конструкцию.

Бетон — это относительно прочное вещество после схватывания, но оно имеет низкую прочность на разрыв и поэтому плохо прилипает к себе во время расширения и сжатия из-за изменений погодных условий или условий грунта.Поэтому арматура помещается в бетон, чтобы компенсировать низкую прочность бетона на растяжение. Он предотвращает расслоение бетона, которое может вызвать трещины и другие слабые места в конструкции. Арматура эффективно удерживает конструкцию вместе, потому что сталь и бетон расширяются и сжимаются почти с одинаковой скоростью, а это означает, что они с меньшей вероятностью отделятся друг от друга.

Арматурные стержни

бывают разной длины и толщины, чтобы соответствовать различным типам и размерам работ.Их можно связать вместе, чтобы сформировать сетку или клетку, что особенно полезно для больших проектов, а также их можно использовать в других применениях кладки. Конструкции из кирпича и раствора иногда армируются арматурой, поэтому их называют армированной кладкой. Сегодня большинство несущих конструкций, в которых используется бетон, содержат арматуру из арматуры, обеспечивающую прочность и долговечность.

Поскольку арматура подвержена ржавчине, которая может вызвать расширение и, в свою очередь, трещины, ее необходимо устанавливать на правильной глубине.Если он расположен слишком близко к поверхности бетона, вода может достичь его, вызывая коррозию и ржавчину. Самого бетона обычно достаточно, чтобы влага не попала на арматурный стержень, но в определенных ситуациях — например, в местах, близких к соленой воде или на мостах — необходимо использовать арматуру с полимерным покрытием, устойчивую к ржавчине. Этот тип арматуры дороже обычной стальной арматуры, но в конечном итоге может сэкономить строителю затраты на ремонт и реконструкцию.

Масло для формования на бетонной арматуре

В своем общем проекте, получившем главный приз в конкурсе Concrete Foundations Association Project of the Year Awards 2013, компания Ekedal Concrete использовала 191 тонну стали в фундаменте и опорах прибрежного дома площадью 11000 квадратных футов.

Вопрос: На нескольких из наших последних жилых проектов инспектор в нашем районе усложнял график заливки, обнаружив чрезмерное распыление масла на арматуру в наших стенах. Неужели мы ошибаемся в том, что формовочное масло на арматуре не должно создавать проблемы для характеристик стены или принятия нашей проверки перед заливкой? — Подрядчик по бетону (Огайо)

Ответ: Ваш вопрос касается общей проблемы в строительной отрасли, которая возникает из-за того, что коды меняются с течением времени.Независимо от сравнения бытовой и коммерческой работы, редакция кода за редакцией кода ставит перед профессионалами во всей отрасли задачу оставаться в курсе последних приемлемых практик и минимальных требований. В конкретном случае приемлемости формового масла, распыляемого на арматуру для жилых помещений, это как вопрос соответствующей ссылки на код, более правильно применяемой к нормам для жилищного бетона — ACI 332, а не ACI 318, так и ссылки на самую последнюю версию. , ACI 332-10, вместо старых версий -04 или -08.

Ссылаясь на ACI 332-10, вы и ваш инспектор можете выработать общее понимание этой проблемы на основе представленной ссылки. Как указано в разделе 4.2.4 ACI 332-10, код предусматривает:

4.2.4 Состояние поверхности арматуры — во время укладки бетона в деформированном стержне и арматуре из сварной проволоки не должно быть материалов, вредных для развития прочности связи между арматурой и бетоном.

R4.2.4 Было обнаружено, что обычные поверхностные загрязнители, такие как брызги бетона, ржавчина, формовочное масло или другие разделительные агенты, не оказывают вредного воздействия на склеивание.

Эта версия жилищного конкретного кодекса представляет две проблемы, которые важны для этой темы и для успешного разрешения спора. Во-первых, во время строительства на арматуре не должно быть ничего, что негативно сказалось бы на прочности сцепления арматуры в бетоне. Инспектор вашего проекта справедливо хочет убедиться, что цель использования стали, присутствующей в бетоне, успешно достигнута или, по крайней мере, не отменена из-за предотвращения такой связи.Однако второй вопрос не менее важен, даже если он упоминается в комментарии. Ссылаясь на важные отраслевые исследования, дается объяснение того, какие общие условия площадки, обнаруженные на арматуре, не следует рассматривать как вредные для соединения. Как и следовало ожидать, формовочное масло является одним из таких поверхностных загрязнителей, которые не следует рассматривать как вредные для связывания.

Следующий очевидный вопрос в вашем обсуждении может заключаться в том, почему такой поверхностный загрязнитель не является вредным для связывания. Это цель ссылки на тип армирования, найденного в разделе кодов.Деформированный стержень и сварная проволока предназначены для достижения механического соединения с бетоном, а не химического или адгезионного соединения. Механическое соединение основано на сцеплении с деформациями по длине арматурного стержня. Следовательно, до тех пор, пока поверхностные загрязнения не устраняют эффективно наличие этих деформаций, они не будут считаться вредными для связывания.

Наличие этой информации в кодексе жилого бетона было достигнуто посредством тщательного согласования через ACI.Это включало работу комитетов и общественную проверку в дополнение к необходимым проверкам комитетов по техническим стандартам. На протяжении всего этого процесса работа Брюса Супренанта и Уорд Малиш, выполненная по серии испытаний на разрыв связки, оказалась чрезвычайно полезной для обеспечения достаточного сохранения цели, касающейся присутствия стали в бетоне. Результаты, основанные на 27 испытаниях стержней с девятью различными состояниями поверхности, показывают, что загрязняющие вещества не повлияли отрицательно на сцепление. (Поверхностные загрязнения включали антиадгезивы, отвердители / разрыхлители сцепления, брызги цемента, моторное масло и ржавчину.)

Эффект от исследования очевиден; Характеристики стальных арматурных стержней в бетоне зависят от силы натяжения, создаваемой бетонным креплением (или захватом) стержня в точках деформации. Это исследование публикуется с 1998 года и упоминается в многочисленных документах и ​​статьях, включая отраслевые стандарты и руководства. ACI 332 в настоящее время является единственной ссылкой на код, указывающий на приемлемость этой проблемы; однако этот документ находится под юрисдикцией Международного жилищного кодекса.

Как и в случае любых проблем между подрядчиком и инспектором, я хочу призвать вас вступить в беседу перед проверкой перед заливкой и задокументировать приемлемые ссылки, как указано. Знания — лучший способ устранить разногласия, и прийти к общему мнению можно, если обеим сторонам будут предоставлены одинаковые инструменты для принятия решения.

ACI 332-10 можно приобрести в книжном магазине на сайте www.concrete.org.

Арматура — Designing Buildings Wiki

Арматура , также известная как арматурная сталь и арматурная сталь, представляет собой стальной стержень или сетку из стальных проволок, используемых в железобетонных и каменных конструкциях для усиления и удержания бетона в напряжении.Для улучшения качества сцепления с бетоном поверхность арматуры часто наносят узорчатым рисунком.

Арматура необходима для компенсации того факта, что, хотя бетон прочен на сжатие, он относительно слаб при растяжении. За счет заливки арматуры в бетон она способна выдерживать растягивающие нагрузки и, таким образом, увеличивать общую прочность.

Различные варианты использования арматуры включают:

Стандарты спецификации арматуры изложены в: BS 4449: 2005 Сталь для армирования бетона.Свариваемая арматурная сталь. Пруток, рулон и размотанный продукт. Технические характеристики

Арматура обычно изготавливается из низкоуглеродистой или высокопрочной стали с характеристическим пределом прочности на разрыв 250 или 250 Н / мм2. Составляющие обоих этих сортов примерно на 99% состоят из железа, а также марганца, углерода, серы и фосфора. Качество и марка стали зависят от доли углерода. Низкоуглеродистая холоднодеформированная сталь содержит около 0,25% углерода, тогда как горячекатаная сталь с высоким пределом текучести содержит около 0.40%.

Прутки могут изготавливаться в различных формах:

  • Круглый.
  • Квадратная скрутка.
  • Ребристый.
  • Растянутые, скрученные и ребристые.
  • Ребристые и скрученные.

Стальная арматурная сетка или ткань могут производиться в различных форматах в соответствии с BS 4483: Стальная ткань для армирования бетона. Технические характеристики.

Стандартный размер листа: 4,8 м в длину и 2,4 м в ширину. Он формируется путем переплетения или электронной сварки проволоки, чтобы выдерживать нормальное обращение.Его можно производить по-разному для разных приложений:

  • Квадратная ячейка: размер ячейки 200 мм x 200 мм, диапазон веса 1,54-6,16 кг / кв. м. Обычно используется для плит перекрытия.
  • Прямоугольная сетка: размер ячейки 200 мм x 100 мм, диапазон веса 3,05-10,9 кг / кв. м. Обычно используется для плит перекрытия.
  • Длинная ячейка: размер ячейки 100 мм x 400 мм, диапазон веса 2,61-6,72 кг / кв. м. Обычно используется для строительства дорог и тротуаров.
  • Оберточная сетка: Размер ячеек 100 мм x 100 мм.Обычно используется в подвесных плитах или плитах с опорой на грунт.

[править] Размеры

РАЗМЕР МЕТРИЧЕСКОЙ ШИРИНЫ ЛИНЕЙНАЯ МАССОВАЯ ПЛОТНОСТЬ (кг / м) НОМИНАЛЬНЫЙ ДИАМЕТР (мм) ПЛОЩАДЬ СЕЧЕНИЯ (мм2)
6,0 0,222 6 28,3
8,0 0,395 8 50,3
10,0 0.617 10 78,5
12,0 0,888 12 113
14,0 1,21 14 154
16,0 1,58 16 201
20,0 2,47 20 314
25,0 3,85 25 491
28,0 4.83 28 616
32,0 6,31 32 804
40,0 9,86 40 1257
50,0 15,4 50 1963

Клетки Rebar либо изготавливаются заводским способом, либо строятся на месте с использованием гидравлических гибочных станков и ножниц. Рабочие на стройплощадке, известные как монтажники стали, устанавливают арматурный стержень и обеспечивают соответствующее бетонное покрытие и заделку.Клетки Rebar соединяются либо точечной сваркой, либо обвязкой стальной проволокой, либо механическими соединениями. Механические соединения, также известные как «соединители» или «стыки», являются эффективным средством уменьшения скопления арматуры в сильно армированных областях для монолитных бетонных конструкций.

Прямоугольные хомуты размещаются через равные промежутки времени на внешней части вдоль колонны или балки для предотвращения разрушения при сдвиге.

В целях безопасности при хранении на площадке, выступающие концы арматурного стержня должны быть загнуты или защищены цветными пластиковыми «грибовидными шляпками».

Хотя арматурный стержень имеет ребра, которые механически связывают его с бетоном, высокие напряжения все же могут вытягивать арматурный стержень из бетона, что может привести к структурной нестабильности и, в конечном итоге, к разрушению. Чтобы предотвратить это, арматурный стержень должен быть глубоко внедрен в соседние элементы конструкции (в 40-60 раз больше диаметра), что увеличивает трение, фиксирующее стержень на месте. В качестве альтернативы, арматурный стержень можно согнуть и зацепить на концах, чтобы зафиксировать его вокруг бетона и других секций арматуры , что позволяет использовать высокую прочность бетона на сжатие.

Сталь Арматура также может быть восприимчивой к коррозии при недостаточном покрытии, которое может привести к отслаиванию бетона от стали и снижению ее эффективности с точки зрения огнестойкости. Как правило, минимальное покрытие не должно быть меньше максимального размера заполнителя в бетоне или самого большого размера арматурного стержня (в зависимости от того, что больше).

NB В ноябре 2019 года Британская ассоциация арматуры (BAR) предупредила клиентов и подрядчиков о том, что сборная арматура сваривается рабочими, сертифицированными для выполнения этой работы.CARES — это орган по сертификации арматурных сталей.

  • Все объяснено — арматура Арматура
  • «Справочник по строительству» (6-е изд.), ЧАДЛИ, Р., ГРИНО, Р., Баттерворт-Хайнеманн (2007)

Арматурная сталь — Buildipedia

Методы и материалы


Арматурные стержни (арматура), используемые в конструкционном и архитектурном бетоне, изготавливаются из углеродистой стали с высоким пределом текучести, например.g., приблизительно 60 000 фунтов на квадратный дюйм. Используемые стали также пластичны и поэтому легко поглощают большее количество энергии при деформации. Арматура обычно имеет круглую форму с площадью поперечного сечения от 0,1 до 4,0 дюймов2 и весит от 0,4 до 14 фунтов / фут. Каждый размер арматуры соответствует диаметру 1/8 дюйма, например, стержень №3 имеет диаметр 3/8 дюйма, а стержень №8 — диаметр 1 дюйм.

Арматура производится путем заливки расплавленной стали в литейные машины и пропускания ее через ряд клетей для формования стали в стержни.Штриховка (также называемая «деформацией»), которая образуется на поверхности арматурного стержня в процессе производства, помогает переносить нагрузку с бетона на сталь.

Арматурная сталь имеет маркировку и марку между ребрами. Две системы — это «Система счисления» и «Линейная система», и они обозначают степень.

ДОПУСТИМАЯ ДОПУСТИМАЯ ДОХОДНОСТЬ И ПРЕДЕЛЬНАЯ ПРОЧНОСТЬ ACI ДЛЯ ОБЫЧНОЙ РЕЗИНЫ
РАЗМЕРЫ ПАНЕЛЕЙ МАРКА Предел текучести
(фунт / кв. Дюйм)
МАКСИМАЛЬНАЯ ПРОЧНОСТЬ

(фунт / кв. Дюйм)

СТАЛЬНАЯ ТИП ASTM SPEC
Меньшие размеры 40 40 000 70 000 S (заготовка)
A (ось)
A-615
A-617
# 3 через # 18 60 60 000 90 000 S или A-615 или A-617
№ 11, № 14 и № 18 75 75 000 100 000 S A-615


Наиболее часто используемая арматура — это новая заготовка, ASTM A-615, тип S, марка 60.

Коэффициенты теплового расширения бетона и углеродистой стали аналогичны, поэтому внутренние напряжения, возникающие при расширении и сжатии, сводятся к минимуму. Поверхность арматурного стержня обычно шероховатая или гофрированная для улучшения сцепления между бетоном и сталью. Когда цемент затвердевает, он соответствует топографии стальной поверхности, и напряжение эффективно передается между двумя материалами. Среда, в которой находится сталь, обычно щелочная.В этих условиях на поверхности арматурного стержня образуется пассивный оксидный слой, который предотвращает дальнейшую коррозию.

Более эффективным способом предотвращения коррозии арматуры в агрессивных средах является образование тонкого защитного покрытия на поверхности стали. Нанесение слоя металлического цинка на стальную поверхность является примером такого покрытия, и этот процесс известен как цинкование.

Один процесс цинкования, горячее цинкование, требует, чтобы арматурный стержень был погружен в расплавленный цинк для образования поверхностного сплава в виде плотно прилегающего покрытия.Другой подход заключается в электрохимическом нанесении цинка на стальную основу. Арматурный стержень можно разрезать или согнуть до или после цинкования, практически не влияя на требования к прочности на растяжение, удлинение или нагрузку для стали. Оцинкованная арматурная сталь оказалась рентабельной и обеспечивает надежную защиту от коррозии в различных условиях. Он легко изготавливается и легко транспортируется, перемещается и устанавливается.

Альтернативное защитное покрытие получается с использованием эпоксидной смолы.Чтобы покрыть арматуру эпоксидной смолой, порошкообразную смолу смешивают с наполнителями, пигментами и регуляторами текучести. Затем его распыляют на стальную арматуру, которая была очищена, поверхность которой придана шероховатости, и нагрета примерно до 450 ° F. Частицы из пистолета-распылителя приобретают электрический заряд и притягиваются к стали. Здесь частицы смеси смол плавятся и связываются со сталью, соответствуя топографии поверхности стержня в виде тонкой сшитой полимерной пленки. После нанесения покрытию дают высохнуть в течение примерно 30 секунд, а затем закалывают воздухом или водой.Во время этого процесса обычно покрывают отрезки арматуры длиной 40-60 футов, а затем материал с эпоксидным покрытием можно разрезать или согнуть в соответствии с требованиями проекта.

Соображения по охране окружающей среды


Погодные условия на строительной площадке не повлияют на арматурную сталь, хотя перед использованием материал следует хранить в чистом и сухом месте. Почва, масло или жир могут изменить сцепление бетона с арматурой. Таким образом, арматуру следует поддерживать как можно более чистой.

Основы проектирования


Конструкция и размер усиливающей конструкции должны соответствовать местным строительным нормам и правилам и должным образом учитывать прочность двух материалов, то есть стали и бетона. Конструкция должна быть конструктивной и рентабельной. Затраты на рабочую силу на месте могут быть значительными, поэтому важно спланировать детали установки арматуры. Необходимые опоры, стяжки, перекрытия и другие аксессуары должны быть включены в план. Армирующие материалы дороже, чем бетон, и может быть компромисс между количеством арматуры и объемом используемого бетона.Однако важно отметить, что механическое разрушение бетонного элемента может произойти, если недостаточно армирующего материала или если расстояние между арматурой слишком велико.

Обозначение арматурной стали обычно приводится в Таблице арматуры на строительных чертежах, чтобы исключить любую двусмысленность в обозначениях. Например, обозначение № 4 на 12 «O.C., T&B, EW относится к использованию арматурного стержня № 4 с интервалом 12 дюймов по центру как на верхней, так и на нижней гранях и ориентированным как в продольном, так и в поперечном направлениях.

Бетонное покрытие может защитить арматурный стержень от агрессивных сред, а также обеспечить достаточную укладку для предотвращения скольжения под нагрузкой. Глубина этого бетонного покрытия зависит от окружающей среды, в которой находится конструкция. В США ACI рекомендует различную глубину покрытия бетона для защиты арматуры в зависимости от конструкции и воздействия. Ниже приведены руководящие принципы (из Строительных норм штата Огайо) по защите бетона от арматуры:

МИНИМАЛЬНАЯ БЕТОННАЯ КРЫШКА
ВОЗДЕЙСТВИЕ НА БЕТОН МИНИМАЛЬНАЯ КРЫШКА

(ДЮЙМЫ)

Бетон, залитый
и постоянно находящийся на земле.
3
Бетон, подверженный воздействию земли или погодных условий.

№ 6 — 18 бар
№ 5 бар, провод W31 или D31 и меньше

2

1,5

Бетон, не подверженный атмосферным воздействиям или контактирующий с землей,
плитами, стенами и балками.

стержня № 14 и № 18
стержень № 11 и менее

Балки и колонны: первичная арматура, стяжки,
хомутов и спиралей


Корпуса, гнутые листовые элементы:

№ 6 бар и больше
№ 5 бар, проволока W31 или D31 и меньше

1.5
,75

1,5


,75
,50


Изгиб арматурного стержня с образованием крюка на 90 ° или 180 ° может повысить прочность анкеровки арматурной стали в бетонном элементе.

Препараты


Выбор армирующих материалов и дизайн конструкции будут указаны на строительных чертежах вместе с деталями установки. Если арматура уже находится на месте, ее следует четко промаркировать и хранить в чистом и сухом месте.

Полевые проверки прилегающих поверхностей, таких как опалубка и пароизоляция, должны быть завершены до укладки арматурной стали.

Приложения и установки


Как показывает практика, стыки арматуры должны иметь перекрытие 30 диаметров (15 дюймов для арматурного стержня №4). Проконсультируйтесь со специалистом по дизайну относительно особых требований к сварке. Стальные арматурные плиты обычно устанавливаются на стулья и соединяются между собой проводами. Вертикальная арматура обычно прикрепляется к стяжкам и может образовывать решетку с бетоном.

Другие соображения


Армированный бетон, который подвергается воздействию влаги и циклов замерзания / оттаивания, может трескаться и раскалываться, обнажая арматурные стержни. Это ослабляет структуру и со временем может сделать ее непригодной для использования. Поврежденный бетон следует немедленно отремонтировать с помощью соответствующих материалов, а источник влаги должен быть устранен до ремонта.

Стандарты и коды

  • Глава 19 Международного строительного кодекса ICC устанавливает минимальные стандарты проектирования для армирования в бетоне.
  • Арматурная сталь и железобетон должны соответствовать требованиям ACI 318 и ACI 318, раздел 3.5., Которые опубликованы ACI как Требования Строительных норм для конструкционного бетона (ACI 318-05) и Комментарии (ACI 318R-05), которые можно приобрести в ICC.
  • Сварка арматурных стержней должна соответствовать AWS D 1.4.
  • Стандарты ASTM для прутков из углеродистой стали холодной обработки (A108-99)
  • Стандартные сборные деформированные стальные стержни для армирования бетона (A184 / A184M-05)
  • Арматура с эпоксидным покрытием (A775 / A775M)
  • Оцинкованная арматура (A767)

Достаточно ли арматуры в колонне в многоэтажке (фото)? — Строительные нормы и правила

18 часов назад DRAWZILLA сказал:

конечно, кто-то должен увидеть планы, чтобы вынести такое суждение, но это похоже на то, что нижняя часть подпорной стены обычно представляет собой намного более толстый блок и больше арматуры, чем верхний уровень, возможно, в этом случае это просто недостаточный вес или боковой нагрузки, чтобы потребовать больше арматуры.. Позвоните зарегистрированному инженеру из разрешения на строительство и выкиньте его, чтобы вы почувствовали себя лучше.

Спасибо за ваш быстрый ответ. Я провел комплексную проверку и получил все гарантии, что строительство находится в хорошем состоянии. У меня нет инженерного образования, но я полагаю, что это невозможно определить на основе ограниченной предоставленной информации. На нижних этажах также есть массивные подпорные стенки, так называемые диафрагмы.

18 часов назад CJSpud сказал:

И если бы я предложил, чтобы планки было вдвое больше, насколько это было бы полезно для вас? Возможно, вам нужно поговорить с дизайнерской фирмой, которая занималась проектированием конструкций.

Понял. Спасибо!

17 часов назад Chief16Designer сказал:

где эта Калифорния?

Верный. Своя область залива SF. Это небольшая квартира площадью 1000 кв. Футов, хотя и стоит немало. Но я ожидаю, что цена этой покупки вырастет вдвое к 2020 году. Изъятая собственность банка иссякает, будет дефицит предложения, а застройщики строят недостаточно, несмотря на рост населения и увеличение плотности населения в центральных городах.Плюс банки сидят на безбожных кучах накопленных наличных денег, они не позволят инфляции съесть триллионы долларов, рано или поздно они начнут кредитовать, ФРС печатает деньги как сумасшедшие.

Добавить комментарий

Ваш адрес email не будет опубликован.
