конструкция, надежность крепления и инструкция по монтажу

Одной из разновидностей крепежа являются дюбель-гвозди. В последнее время их популярность выросла вивиду скорости и удобства монтажа, относительной прочности обеспечиваемого крепления, а также сравнительно небольшой стоимости расходных материалов. Что такое дюбель-гвозди, их фото, сфера применения, характеристики и виды – далее в тексте.

Содержимое статьи

  • Что такое дюбель-гвоздь
  • Монтаж дюбель-гвоздей в кирпичных и бетонных основаниях
  • Монтаж дюбель-гвоздей в гипсокартон и керамику
  • Фото дюбель-гвоздей

Что такое дюбель-гвоздь

Дюбель-гвоздь – вид крепежа, предназначенный для крепления легких механизмов, предметов и элементов конструкции к основаниям из кирпича, бетона, камня и других материалов, включая ДСП и гипсокартон – главное, чтоб материал был более-менее плотным и не пустым внутри.

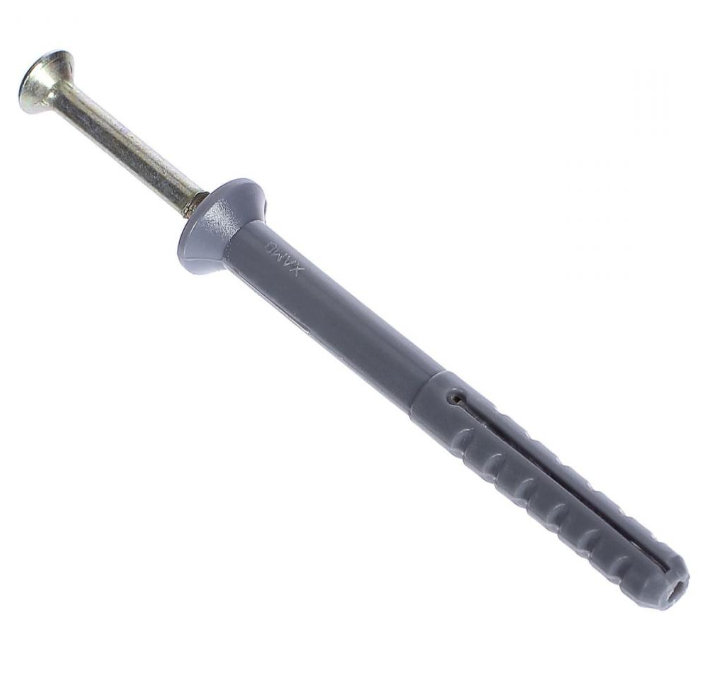

Конструкционно дюбель-гвоздь состоит из двух элементов – гвоздя и дюбеля. Дюбель представляет собой цилиндр из пластика либо металла, с распорными элементами по бокам. При введении внутрь гвоздя распорные элементы расправляются, и обеспечивают крепление элементов в основании.


Наружная часть, торчащая из основания, оснащается манжетой, препятствующей проваливанию гвоздя внутрь целиком.

Гвоздь, как правило, оснащен несимметричной резьбой, не препятствующей его вводу в дюбель и с другой стороны, не дающей вытянуть – его можно только выкрутить. На его головке выполнен шлиц для крестовой отвертки либо шуруповерта, хотя встречаются и экзотические шлицы, в виде звездочки, например.

Для производства дюбелей применяют пластик, тогда как гвозди выполняют из стали с оцинковкой либо из более мягких металлов.

Выпускают дюбели диаметром 5, 6, 8, 10 миллиметров, есть и другие, менее распространенные толщины. Длина, согласно существующих стандартов составляет 30-160 мм.

Монтаж дюбель-гвоздей в кирпичных и бетонных основаниях

Для того, чтобы смонтировать дюбель-гвоздь в кирпич, в нем сначала сверлят отверстие соответствующей глубины и диаметра. Для этого действуют в такой последовательности:

  • начинают сверлить кирпич при помощи поставленной на удар дрели примерно в его центре, соблюдая осторожность и по возможности на небольших оборотах первые 10-15 мм;
  • освобождают получившееся отверстие от пыли и мусора;
  • легонько постукивая молотком по манжете дюбеля, вбивают его в отверстие;
  • гвоздь аккуратно вбивают молотком либо вкручивают отверткой, шуруповертом.

Если основание бетонное, тогда действуют чуть иначе:

  • отверстие намечается при помощи гвоздя либо кернера и молотка;
  • при помощи поставленного на удар перфоратора сверлится соответствующего диаметру отверстие в бетоне, причем глубина отверстия должна быть больше длины дюбеля на 5-10 мм;
  • отверстие освобождается от пыли и строительного мусора;
  • дюбель аккуратно забивается молотком в отверстие;
  • аккуратно забивают гвоздь, причем не полностью, оставляя расстояние от его головки до манжеты 3-4 мм. Это необходимо для осуществления подвеса.

Монтаж дюбель-гвоздей в гипсокартон и керамику

Для монтажа в гипсокартон дюбель-гвоздей, предварительно продумывают вес удерживаемого предмета. Массивные предметы смонтировать не получится – это приведет к разрушению листа гипсокартона. Действуют в такой очередности:

  • при помощи дрели, аккуратно, без удара, засверливают необходимого диаметра отверстие;
  • легкими постукиваниями молотка вбивают в гипсокартон дюбель;
  • вкручивают шуруп при помощи отвертки либо шуруповерта.

При работе с кафелем, принцип действия тот же, что и с кирпичом и бетоном, за исключением одного нюанса. Кафель – очень колкий материал, поэтому прежде чем сверлить в нем отверстие, необходимо сначала нарисовать разметку, затем наметить будущее отверстие при помощи самореза по металлу либо кернера, аккуратно постукивая молотком по нему до появления маленькой ямки глубиной в полмиллиметра.

Отверстие сверлят выставленной на удар дрелью на низких оборотах первые 10-15 мм, далее ускоряют обороты. Глубину отверстия делают на сантиметр больше длины дюбеля. Дрель держат под прямым углом к плитке.


Помимо классических вариантов, существуют также гвозди для строительного пистолета, крепеж которых в стене осуществляется за счет специальной выполненной на нем шайбы. Их применение требует наличия пневматического строительного пистолета.

Фото дюбель-гвоздей

  • Такелажное оборудование — особенности и разновидности, какие бывают, как применяют

  • Что такое фундаментный болт? Советы по выбору размера, особенности применения, маркировка и классификация крепежных изделий

  • Зачем нужна шайба-гровер — виды гроверов, варианты и особенности применения

Также рекомендуем просмотреть:

  • Краб система для профильных труб
  • Что такое такелажная скоба
  • Что такое фундаментный болт
  • Зачем нужна шайба-гровер
  • Дюбель-хомут для крепления кабеля
  • Грузоподъемный крановый крюк
  • Как выбрать зажимы для троса
  • Особенности мебельных крепежей
  • Шуруп глухарь по дереву
  • Какое крепление для унитаза лучше выбрать
  • Крепежи для деревянных конструкций
  • Крепеж для пластиковых окон
  • Преимущества и недостатки винтовых гвоздей
  • Лучшие пластиковые дюбеля
  • Как выбрать резьбовую шпильку
  • Саморез со сверлом
  • Как выбрать саморезы по металлу
  • Как выбрать дюбеля для гипсокартона
  • Самые надежные крепежи для труб
  • Лучшие шурупы по бетону
  • Как выбрать кронштейны для труб
  • Параметры высокопрочных болтов
  • Шестигранный болт
  • Разновидности анкерных болтов
  • Строительные гвозди
  • Как использовать забивной анкер
  • Как выбрать и установить клиновой анкер
  • Особенности дюбель-шурупов
  • Забиваемый металлический дюбель
  • Как выбрать и применить химический анкер
  • Кронштейн для раковины
  • Виды кронштейнов и креплений для полок
  • Как выбрать стальную цепь
  • Выбираем кронштейн для карниза
  • Кронштейны для спутниковых антенн
  • Выбираем лучшие пластиковые хомуты
  • Что такое строительная скоба
  • Лучшие кровельные саморезы
  • Распорный дюбель
  • Какие бывают саморезы по дереву
  • Как выбрать крепление для телевизора на стену

Вам понравилась статья?

Что такое металлический дюбель-гвоздь и где он применяется? + видео

Арсенал строительных крепежных элементов постоянно обновляется все новыми и новыми моделями крепежа. Обычно нелегко заметить в этом разнообразии появление нового элемента. Об одной новинке мы вам и расскажем, называется такое устройство – металлический дюбель-гвоздь.

Функционал и устройство крепежа

Обычные гвозди уже давно неактуальны, то, что им осталось – это работа с деревом или другим мягким материалом. Дедовский способ забивания обычного гвоздя в бетонную или кирпичную поверхность с использованием деревянного “чопика” уже давно в прошлом. Современные инновации подарили нам устройство, имя которому – распорный металлический дюбель. Почему в названии такого крепежа постоянно фигурирует слово “металлический”?

Пожалуй, сегодня практически все знакомы с обычным дюбель-гвоздем, его конструкция – это металлический стержень и пластмассовая пробка, которая вставляется в стену, после чего сам дюбель можно закрутить или забить. В новом металлическом варианте такого крепежа комплектующие выглядят немного иначе: металлический стержень, который в такой конструкции не имеет резьбовых насечек, этот дюбель попросту гладкий. Вторым самым важным элементом является втулка, в которую мы вставляем сам гвоздь, она выполнена из металла и при забивании самого гвоздя распирается и плотно становится в отверстии.

Такой крепеж считается несъемным, после монтажа его просто так не демонтируешь. Область применения такого дюбеля практически такая же, как и у дюбеля с пластмассовой пробкой. Технические характеристики рекомендуют монтировать таким устройством изделия средней тяжести. Но основные функции остаются теми же: крепить различные каркасы из металлического профиля, подвесные потолки, которые будут держаться на таком крепеже не хуже, чем на пластмассовом. Не забывайте самого главного! Такой крепеж рекомендуется использовать в твердых и полнотелых материалах, которые обеспечивают качественную работу распорной технологии крепления.

Рыхлые и пустотелые материалы не обладают такими качествами и значительно ухудшают удерживающие свойства дюбель-гвоздя.

Анкерный металлический дюбель и его разновидности

Среди данной категории крепежа существуют некоторые различия в конструкции и, соответственно, сфере применения. Так, есть элемент, который монтируется в поверхность не обычным путем, а пристреливается специальным пистолетом. Для такого монтажа применяют специальный дюбель, анкерный металлический, который вставляется в пневматический пистолет и монтируется выстрелом.

Такой монтаж намного удобней и быстрее обычного: для такого крепежа не нужно предварительно сверлить отверстия, подбирая при этом бур по бетону для перфоратора, получая после работы достаточное количество мусора и пыли. В случае с использованием монтажного пистолета всего вышеперечисленного удается избежать, достаточно поставить пистолет в место, где должен находиться крепеж, нажать на курок, и монтаж закончен.

Устройство такого дюбеля – это, прежде всего толстый стержень, конец которого имеет заострение, а также стопорная шайба, одетая на стержень, и обязательно увеличенная шляпка дюбель-гвоздя, которая позволяет избежать проваливания крепежа в материал, в котором проводится монтаж. Технически такой крепеж является капитальным, повторно его установить не получится, поэтому такую конфигурацию используют в тех случаях, когда требуется повышенная прочность при монтаже различных конструкций.

Также к этой категории можно отнести дюбель латунный, его конфигурация немного отличается от анкера, но техническая принадлежность определяет такой крепеж в качестве распорного механизма. Как правило, в таком устройстве для крепления используют винт с метрической резьбой, закручивая который, стенки дюбеля распираются и фиксируются в крепежном отверстии. Соответственно, материал, из которого изготовлен такой крепеж, не поддается коррозии, что позволяет значительно расширить сферу его применения.

Металлический дюбель-гвоздь забиваемый: основные размеры

Технически все элементы такого класса разбиваются по своему функционалу на определенные размеры. Крепления определенных размеров применяются в различных условиях и соответствуют определенным требованиям. Размеры такого крепления могут быть от 25 до 75 миллиметров. Разнообразие размеров позволяет проводить монтаж как в твердых породах материала, это может быть бетон, полнотелый кирпич, так и в более рыхлых: газоблоки, пенобетон.

Хотя во втором случае производитель не гарантирует максимальную прочность крепежа, но на практике качественное крепление достигается увеличением количества крепежных элементов и более частой их установкой. Но для бетонов и прочих твердых основ дюбель-гвоздь металлический 6х40 остается самым оптимальным решением. Как альтернатива пластиковому дюбелю такого же размера, он может применяться для крепления металлического профиля во время сборки каркаса под гипсокартон. Двухуровневые потолки из гипсокартона на таком монтажном анкере будут держаться намного прочнее, в сравнении с пластиковым вариантом.

Металлический дюбель Дрива – анкер для гипсокартона

Раз уж в нашей статье речь зашла о таком универсальном материале, как гипсокартон, то нельзя не отметить очень интересный крепеж, который создан для мягких материалов, таких как ГКЛ. На практике именно потому, что такой материал не только мягкий, но еще и достаточно рыхлый, на стены, собранные из гипсокартона, очень сложно повесить даже небольшое зеркало. Мы просто рискуем, что крепеж разболтается, и наше зеркало рухнет на пол. Но решение этой проблемы уже есть, достаточно использовать специальный крепежный элемент под названием – дюбель Дрива.

Его конструкция – это стержень цилиндрической формы, на котором имеется широкая и высокая резьба. Такая конструкция предназначена для вкручивания в мягкие материалы. В некоторых случаях на конце монтажного изделия имеется наконечник в виде сверла, такой подход позволяет без помех вкручивать и использовать крепеж в фанере и ДСП. Для удобства монтажа у крепления сделана достаточно широкая шляпка с вырезом под фигурную отвёртку.

Для того чтобы установить анкер в предполагаемое место, вам не нужно будет сверлить отверстие, монтаж такой конструкции проводится шуруповертом с соответствующей битой или ручным способом, крестовой отверткой. Размеры таких изделий бывают двух видов: под одинарную стенку гипсокартона и под двойную. Как мы уже говорили, такой монтажный элемент выдерживает небольшие нагрузки, поэтому лучше такое крепление сильно не нагружать.

Но для того чтобы повесить зеркало или книжную полку, а, может, вазон для цветов, такой монтаж будет как раз кстати. В качестве самого гвоздя в данном устройстве рекомендуется использовать саморез по металлу. Технически такое крепление не использует распорные функции, поэтому саморез попросту вкручивают в стену на нужное расстояние. Также конструкция такого типа может изготавливаться из пластмассы, в таком исполнении область применения устройства ограничивается только на использовании в гипсокартоне, в более плотную основу он попросту не ввернется.

  • Автор: Михаил Малофеев
