Какие бывают хомуты и в чем их особенности: обзор

Хомуты представляют собой крепежные элементы для герметизации или соединений прочных материалов. С помощью хомутов можно решить проблемы утечки воды или затянуть что-либо на трубах. Существует несколько разновидностей хомутов, которые активно применяются в ремонтной индустрии. В данном обзоре мы рассмотрим базовые группы хомутов, узнаем их отличия и целевое предназначение.

#PRODUCTS#

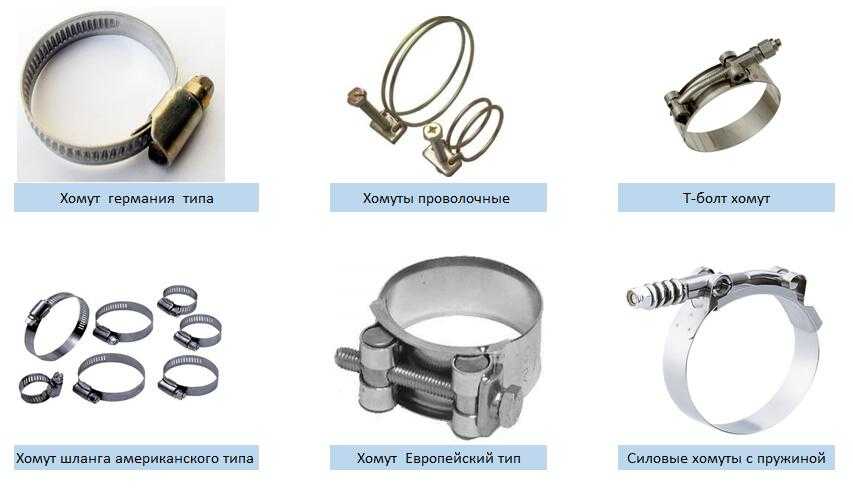

Виды хомутов: чем они отличаются между собой

Рассмотрим следующие варианты хомутов: червячные пружинные, трубные, ремонтные и другие. Чаще всего их производят из стали, но встречаются и другие антикоррозийные материалы.

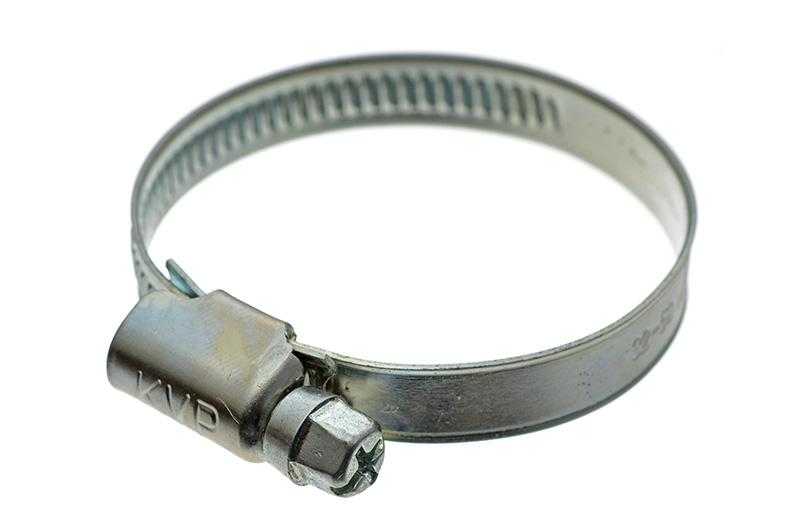

1. Червячные хомуты. Такие модели походят для вида прочного соединения шлангов или других эластичных материалов. Чаще всего это временные крепежи, которые быстро можно установить и демонтировать. Червячные хомуты используются по несколько раз. При качественном выборе вида крепежа можно плотное герметичное прилегание деталей.
2. Трубные хомуты. Применяются для фиксирования труб к стенам или другим несущим конструкциям. В продаже имеются различные диаметры, хомуты с определенными максимально допустимыми нагрузками.
3. Вентиляционные хомуты. Используются для фиксации вентиляционных систем. Отличаются такие хомуты конфигурацией. Вентиляционные крепежи изготавливаются из двух пластин разных видов тонкой стали, которые между собой крепятся болтами и гайками.
4. Ремонтный хомут. Используется для герметизации трубопроводов. Для монтажа таких видов крепежей не понадобится сварка. Для более плотного соединения в таких хомутах есть резиновый уплотнитель. Для правильного выбора ремонтного хомута нужно учитывать давление в трубе. Ремонтные хомуты применяются для быстрого устранения аварийных ситуаций в системах водопровода. Трещины и деформации труб могут возникать в результате негативного воздействия коррозии или при неправильном выполнении сварочного шва. Ремонтные хомуты хороши тем, что их можно фиксировать без обязательного слива воды.
   Различают многоставные, односторонние и двусторонние хомуты. Двусторонние затягиваются болтами, односторонние – фиксируются поперечной перемычкой. Многосоставные хомуты состоят из 3 и более элементов, какие применяются для труб увеличенного диаметра.
5. Пластиковые хомуты. Для производства таких хомутов применяют нейлон.

Разновидности трубных хомутов: какие бывают и где применяются

Трубные хомуты используются в быту и промышленных целях. Их можно применять внутри помещений и для наружных работ. Такие крепежи считаются эффективным методом герметизации и монтажа труб в различных сантехнических, отопительных и электрических коммуникациях. Производители предлагают ассортимент хомутов в разной отделке. Встречаются тонкие типы хомутов для монтажа тонких кабелей, а также для установки систем отвода большого диаметра.

Хомуты для сантехники – распространенный вид  хомутов, предназначенных для безопасной фиксации  трубопроводов различного диаметра. Чтобы правильно подобрать хомут для сантехники, нужно рассчитать диаметр, продумать материал крепежа в соответствии с типом водопроводной или дренажной трубы.

Водосточные хомуты крепятся к лицевым панелям большинства наружных кровель. Монтируются с помощью кронштейнов. Выбор правильных хомутов для дренажных труб зависит от диаметра и формы крепежа.

Хомуты для дерева – регулируемые тиски, которые чаще всего используются для скрепления нескольких досок с целью достижения более прочного соединения во время приклеивания кромок. Принцип выбора совпадает и с другими видами хомутов. Важно грамотно подойти к расчету диаметра крепежа, чтобы обеспечить достаточно надежный охват трубы.

Для шлангов высокого давления применяются червячные и силовые хомуты. Универсальные фиксируются болтами, проволочные изготавливают из оцинкованной стали, ленточные также затягиваются болтами, для силовых хомутов делают болтовую стяжку с двух сторон.

Виды хомутов по типу материала

Хомуты из нержавеющей стали применяются чаще всего в местах, где они могут подвергаться коррозии или окислению. Негативные факторы окружающей среды играют роль при выборе материала хомута. Повышенная жесткость и устойчивость хомутов из нержавеющей стали – лучший вариант долговечного крепежа данного типа. Исключением может быть только воздействие на хомут солей и других микроэлементов.

Пластиковый тип хомутов для труб — отличный вариант в местах, где требуется определенная степень гибкости. Актуально для прокладки разных типов кабелей, которые меняются в разное время года. Это удобный вариант для недолговечного соединения. Пластиковые типы хомутов преимущественно производят из ПВХ. Этот материал в целом устойчив к электрической проводимости, термическим ударам и изменению цвета под воздействием УФ-излучения. Пластиковые хомуты используются из-за их влагостойкости и ряда других износостойких свойств. Пластиковые хомуты лучше всего подходят для монтажа внутри помещений, где важно сохранить домашний декор или не испортить эстетичность стен. Небольшие пластиковые хомуты имеют форму полукруга.

Их загибают для удержания труб или кабелей. Получается, хомут не полностью охватывает весь диаметр трубы.

Хомуты для медных типов труб подходят для использования в системах водопровода внутри помещений. Для производства таких хомутов используют исключительно жесткую медь, которая не подвергается воздействию воды и остается нетоксичной на протяжении десятилетий при использовании в водопроводных системах.

Медные хомуты для типов труб не подвержены коррозии под воздействием остаточной влаги. Привлекательный эстетичный вид, относительная стойкость, отличные  термические свойства присущи медным конструкциям. Медь способна противостоять постоянному расширению и сжатию, за счет чего увеличивается срок их службы в системах горячего и холодного водоснабжения.

Хомуты из латуни популярны за счет своей износостойкости. Латунные хомуты изготавливают из меди и цинка, поэтому считаются антикоррозийными. Они не ржавеют и не обесцвечиваются даже после длительного воздействия воды, устойчивы к воздействию солей, микроэлементов, нарушениям водного баланса. Также латунные крепежи огнестойкие, поэтому их можно использовать в суровых условиях с рисками воспламенения. Латунь обладает такой же хорошей термопластичностью и проводимостью для увеличения эксплуатационного срока хомутов.

Хомуты из хрома актуальны практически в любых условиях окружающей среды. Сфера применения такая же, как и нержавеющей стали. Надежность хромированных хомутов обусловлена устойчивостью к коррозии, атмосферным воздействиям. Поэтому их применяют, как для наружных, так и внутренних работ. Качество и толщина слоев покрытия определяют долговечность и прочность крепежа. Если же для производства хомута использовали тонкие пластины, существуют риски появления дефектов и пузырей при негативном воздействии окружающей среды. Рассматривая высококачественные хромированные крепежи, они могут прослужить даже дальше нержавеющей стали в одинаковых условиях окружающей среды.

Тип диаметра: какой бывает и где применяется

Рассмотрим наиболее популярные модели хомутов, исходя из диаметра крепежных изделий.

Выбор диаметра хомутов – важная задача, поскольку от правильности выбора зависит результат работы. Особенно важно это для трубопроводов с различными линиями подачи.

Виды хомутов по диаметру:

• 10 мм типы хомутов используются для крепления более узких воздуховодов, которые можно найти во многих системах центрального отопления. Чаще всего такие элементы изготавливают  из меди или латуни. Недостатком таких хомутов считают повышенную тенденцию к засорению. Особенно, если вы используете хомуты для систем водоснабжения, по трубах которых проходит жесткая некачественная вода;
• 15 мм используются в трубопроводах из меди, латуни или обработанного пластика. Чаще всего речь идет об отходящих от основного водопровода трубах для обеспечения доступа к отдельным кранам и приборам. Такой диаметр встречается в системах горячего и холодного водоснабжения, отопления и газоснабжения;
• 20 мм чаще всего применяются для крепежа оросительных труб, в электрических кабелях, кабельных каналах и трассировщиках. Если использовать их снаружи, тогда обязательными требованиями будут: высокая износостойкость, устойчивость к ультрафиолету;
• 22 мм обычно используются для фиксации трубопровода, используемого на более длинных участках, где 15-миллиметровые трубы могут привести к снижению  давления. Чаще всего для их производства применяют медь, латунь и обработанный пластик;
• 25 мм встречаются в соединениях водоотводных систем;
• 28 мм – стандартный вид для водопроводных бытовых сетей. Изготавливают из меди, латуни, прочного пластика.

Каких правил придерживаться при изготовлении хомутов?

Если вам нужно быстро ликвидировать утечку и нет возможности купить хомут, его можно изготовить самостоятельно. Воспользуйтесь подсказками специалистов, которые помогут вам справиться с поставленной задачей.

Для изготовления хомута понадобится стальная полоска. Ее ширина должна быть не менее 15 сантиметров. Изначально определитель размер трещины на трубе, прежде чем подготовить материал. Альтернатива стальной полоске – еще одна труба, которая будет большего диаметра, чем ремонтируемая.

Пошаговая инструкция изготовления хомутов:

1. Металлическую трубу разрезам на части с помощью болгарки с учетом площади повреждения трубы.
2. По краям нужно сделать стальные фиксаторы, благодаря которым вы сможете крепить их к основанию.
3. Делаем отверстия для болтов нужного диаметра. Для этого вам понадобится дрель и сверло.
4. Затем для уплотнения соединения крепим резиновую прокладку. Ее ширина не должна превышать 3 мм. Резина должна накладываться на место дефекта.
5. Устанавливаем хомут на трубу. Затягиваем с помощью болтов и шайб или гаек. Затягиваем основание хомута без чрезмерного пережима.

Вышеописанная инструкция по изготовлению хомутов подходит для тех, кто может работать со сваркой. Если же вы не сталкивались с подобными задачами или у вас нет инструмента, попробуйте изогнуть тонкую нержавейку. Просчитайте диаметр трубы и изготовьте крепеж в соответствии с этими показателями. Обрезаем нержавейку по размерам, высверливаем отверстия под болты.


Чтобы изготовить хомут своими руками, вам нужно правильно сделать замеры. Важно учитывать и нагрузки на крепежи, которые предусмотрены в процессе эксплуатации. Если вы устанавливаете готовые крепежные элементы, уточните в магазине их технические особенности, состав, предельно допустимые нагрузки, условия эксплуатации хомутов.

При выборе подходящего хомута помимо размеров трубы также учитывается вибрационная нагрузка, риски перепадов температур, конструкция шланга или трубы, давление. Не стоит покупать бюджетные хомуты для решения глобальных проблем с системой водоснабжения. Исключите применения хомутов из материалов, подверженных воздействию коррозии. У продавца вы можете запросить информацию о технических показателях хомутов, чтобы в дальнейшем не возникло проблем.








Что такое хомут, разновидности хомутов от компании «OneKrep», г.

Москва

← Предыдущая Следующая →

Дата публикации: 26.07.2021

462

Хомуты металлические – это соединительный элемент, используемый для крепления трубопроводов. Они фиксируют положение труб и снижают уровень вибрации. Размер хомутов регламентируется ГОСТ 24137-80. Стандартный диапазон диаметров составляет 8-160 мм, у пружинных хомутов – 13-80 мм, у спиральных – 38-500 мм. Для защиты от ржавчины на поверхность метиза наносят цинк и антикоррозионные вещества. Неправильный монтаж хомутов может стать причиной различных аварий с утечкой жидкости. Поэтому к монтажным работам необходимо привлекать только профессионалов.

Разновидности хомутов

При выборе хомутов необходимо обращать внимание на такие параметры:

• диаметр изделия;
• назначение;
• нагрузка на хомут;
• материал корпуса;
• исполнение;
• отрывное усилие;
• размещение;
• фирма-производитель;
• место-монтажа.

Преимущества

К основным преимуществам хомутов крепёжных для труб относятся:

• высокая механическая прочность;
• долговечность;
• широкий ассортимент изделий;
• простота монтажа;
• универсальность;
• малая масса;
• устойчивость к агрессивным средам;
• возможность горизонтальной и вертикальной фиксации труб;
• приемлемая цена.

Материал

Крепежи для трубопроводов могут изготавливаться из следующих материалов:

• Металл. Для производства хомутов используются углеродистая, нержавеющая или оцинкованная сталь. Стальные хомуты характеризуются повышенной прочностью и могут фиксировать трубы разного диаметра.
• Пластик. Пластиковые хомуты (стяжки) способны фиксировать только трубы из пластмасс (ПВХ, полипропилен и др. ). Максимальный диаметр труб – 100 мм. Пластиковые хомуты характеризуются высокой эластичностью и низкой стоимостью, однако уступают металлическим по надёжности.

Хомуты металлические: виды и применение

Сфера применения хомутов – монтажно-строительные работы, прокладка трубопроводов и коммуникационных сетей, ремонт автомобилей, нефтегазовая промышленность, обустройство вентиляции.

Хомуты применяются в следующих случаях:

• перекрытие места врезки;
• заделка протечек;
• трещины разного размера;
• переломы;
• коррозионные повреждения;
• свищи;
• крепление трубопровода к стене.

Виды хомутов для труб

По назначению классифицируют следующие виды хомутов:

• спиральные – обеспечивают жёсткую фиксацию труб;
• силовые – используются при повышенном давлении, сильной вибрации и значительных перепадах температур;

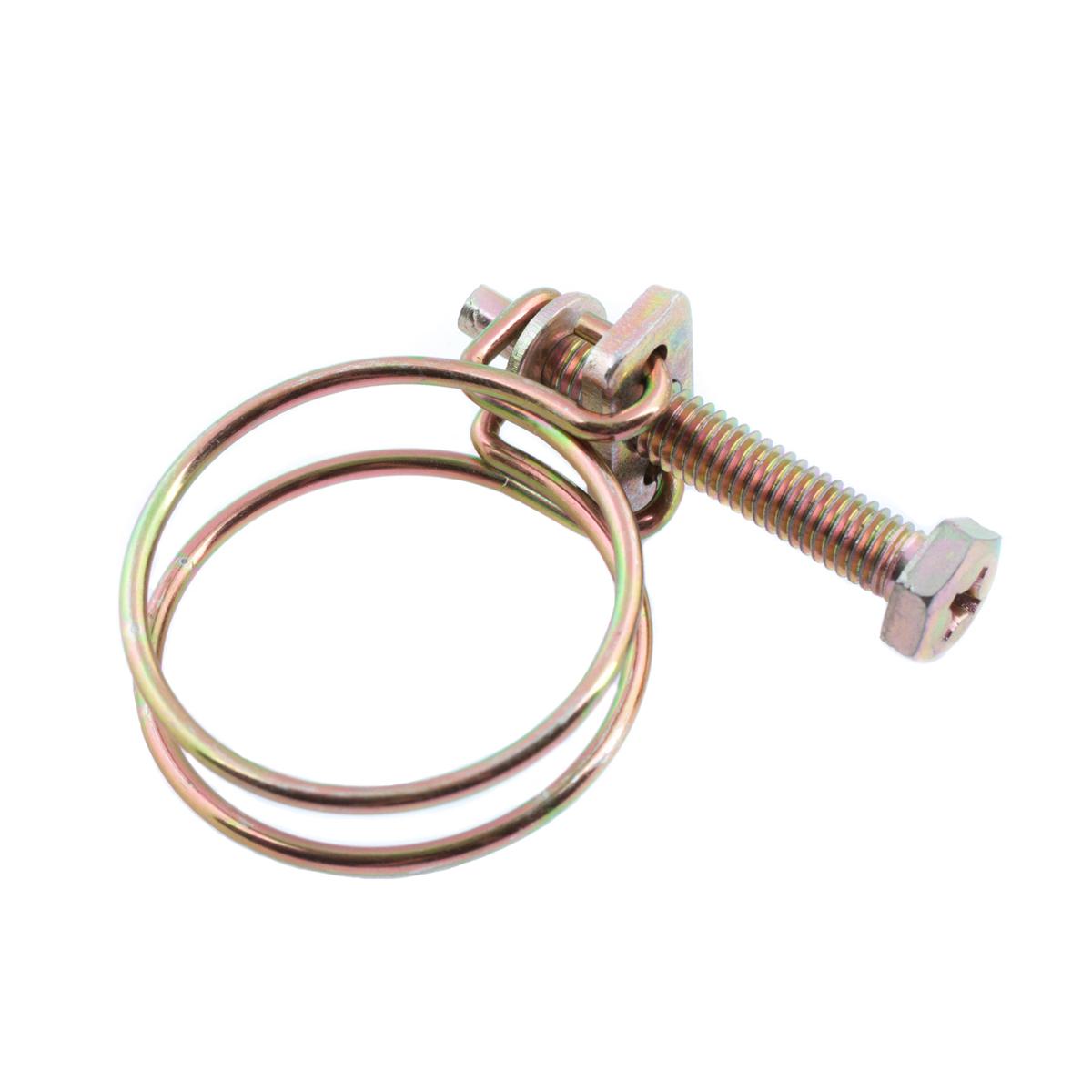

• проволочные – обеспечивают фиксацию гофрированных труб;
• червячные – применяются для соединения шлангов, труб, пневморукавов и патрубков;
• трубные – используются для фиксации пластиковых и металлических труб;
• пружинные – подходят для трубопроводов, подвергающихся линейному расширению;
• врезные – устанавливаются в места разветвлений трубопровода;
• поворотные – используются при монтаже строительных лесов и диагональных распорок;
• вентиляционные – применяются для крепления элементов вентиляционной системы;
• ремонтные – обеспечивают герметизацию трубопроводов без сварки;
• электротехнические – применяются при монтаже электрокабелей и проводов;
• шрусы – устанавливаются в автомобилях для предотвращения вытекания смазки;
• ленточные – изготавливаются из металлический полос, используются для фиксации патрубков и гибких воздуховодов;
• для строительных лесов (ХДСЛ) – применяются для крепления различных элементов строительных лесов.

Конструкция

По конструктивным особенностям хомуты бывают следующих видов:

• U-образные – это изделия с планкой и болтами, выдерживающие повышенные нагрузки и применяемые при ремонте разных видов трубопроводов;
• с клипсой – изготавливаются из пластика и используются для фиксации полипропиленовых труб внутри помещения;
• с болтовым соединением – отличаются удобством в использовании, комплектуются гайками и шайбами;
• с фиксирующей шпилькой – оснащаются шпилькой, которая обеспечивает надежную фиксацию труб разного диаметра из разных материалов.

Ремонтные хомуты

Ремонтные хомуты делятся на несколько основных видов:

1. односторонние – имеют форму U-образной ленты с перфорацией, обеспечивающей фиксацию хомута;
2. двусторонние – состоят из двух полуколец, которые соединяются на трубе крепежами;
3. многосоставные – состоят из трех и более сегментов, которые обеспечивают крепление нескольких трубопроводов одновременно.

Способ фиксации

Существуют два основных способа крепления труб хомутами:

• Неподвижная (жесткая). Хомут надёжно фиксирует элемент к поверхности и не дает ему сдвинуться. Подобная фиксация применяется в местах изгибов и разветвлений канализационных систем. Характеризуется устойчивостью к значительным нагрузкам.
• Плавающая (подвижная). Применяется для отопительных трубопроводов, находящихся под воздействием повышенных температур. При использовании хомутов возможно незначительное продольное смещение труб, поперечное отклонение невозможно.

Этапы монтажа

Хомуты крепежные для труб устанавливаются в несколько этапов:

• разметка точек крепления на плоскости фиксации труб;
• сверление отверстий;
• установка дюбелей и крепление хомутов саморезами;
• прокладка уплотнителя;
• прокладка труб через хомуты;
• стягивание крепежей.

При монтаже хомутов необходимо учитывать такие особенности:

• Металл хомутов подвергается разрушительному воздействию коррозии. Поэтому целесообразно выбирать изделия с антикоррозионной защитой.
• В ходе монтажных работ необходимо обеспечить надлежащую фиксацию трубы. При плохой фиксации трубы возможен износ или поломка. Расстояние между трубой и зажимом зависит от массы трубы.
• Необходим строгий контроль точности при затяжке гаек. Фиксация не должна быть слишком тугой или слишком слабой. В противном случае возможен выход фитингов из строя.

Размеры хомутов для труб

При креплении трубы хомут должен располагаться на следующей дистанции:

• 65 см — трубопроводы горячего водоснабжения диаметром до 20 мм;
• 80 см — трубы горячего водоснабжения диаметром до 20 мм при температуре воды до 60°C;
• 95 см — магистраль горячего водоснабжения диаметром до 40 мм;
• 110 см — магистрали холодного водоснабжения диаметром 40 мм;
• 160 и 185 см — трубы горячего и холодного водоснабжения диаметром 110 мм.

Особенности выбора

При выборе высококачественного хомута следует учитывать такие особенности:

• Хомут устанавливается на продолжительное время, поэтому важно проверять его качество – не должно быть острых краев, заусенцев, неправильной резьбы.
• На хомуте должны быть проставлены размеры и штамп фирмы-производителя. Их отсутствие свидетельствует о применении низкокачественных сплавов при производстве, которые деформируются при перепадах температур.
• Следует проверить в инструкции, как затягивать хомут. У каждого изделия имеется определенный запас прочности и натяжения.

Пластиковые и стальные хомуты и полухомуты обеспечивают надёжную фиксацию труб разных размеров. У компании «Первый крепёж» можно приобрести хомуты оптом и разные виды строительного крепежа по умеренным ценам.

Типы зажимов и когда их использовать

Кто бы мог подумать, что скрепление двух кусков материала вместе может оказаться таким сложным? Имея бесчисленное множество вариантов зажимов, может быть трудно отследить, какой из них использовать для вашей работы. Есть зажимы для металлообработки, деревообработки, подъема и особых случаев.

Правила зажима:

1. Всегда используйте кусок дерева между губками зажима и деревянными деталями, чтобы не повредить деталь.
2. Приложите зажимную нагрузку перпендикулярно детали, чтобы предотвратить проскальзывание.
3. Всегда используйте как минимум два зажима для предотвращения вращения.
4. Не затягивайте хомут слишком сильно. Чрезмерное затягивание может повредить хомут

Зажим Dimide:

Зажим Dimide — это сверхпрочный зажим для металлообработки и сварки, сочетающий в себе скорость и мощность благодаря совместимости с ударными гайковертами. Разработанный для высоких крутящих моментов ударного гайковерта, зажим Dimide Clamp представляет собой надежный зажим, который идеально подходит для сжатия деталей, предотвращения проскальзывания деталей, устранения узких мест зажима на производственной линии и многого другого. Зажим Dimide также имеет съемную Т-образную рукоятку и шестигранную головку. Это позволяет легко регулировать зажим при установке в более узких зазорах и для использования большого разнообразия приводов, включая храповики, ударные гайковерты, динамометрические гайковерты, ломающие стержни и многое другое. Зажим также поставляется с медными винтами и ножками и оцинкованными пластинами. Это сохраняет хомут, предотвращая образование сварочных брызг и ржавчину.

Идеально подходит для:

• Высокая нагрузка
• Быстродействующий
• Сварка
• Металлообработка
• Обработка

Длинные хомуты Dimide:

Длинные хомуты Dimide — это идеальный хомут, когда вам нужен большой радиус действия. Предлагая сменные руки с радиусом действия до 60 дюймов, вы можете удовлетворить требования любого проекта. Башмак с Т-образной рукояткой обеспечивает механическое преимущество, позволяющее получить большое усилие даже при большом радиусе действия. Обеспечивает превосходную жесткость на кручение благодаря жесткому корпусу и прямоугольным трубчатым рычагам. Надежный срезной болт предотвращает поломку хомута из-за чрезмерной затяжки.

Идеально подходит для:

• Производство листового металла
• Деревообработка
• Кузовные работы
• Любое другое приложение, где требуется большая досягаемость.

С-образный зажим (также известный как G-образный зажим):

Популярный С-образный зажим является стандартным зажимом для многих случаев. Его простота и доступность не имеют себе равных. Каждая коллекция хомутов начинается с нескольких размеров С-образных хомутов. Из-за популярности C-образного зажима доступны различные конструкции для разных случаев.

Эти конструкции включают:

• Стандартные С-образные зажимы: наиболее распространенный зажим
• С-образные хомуты с двойной опорой: равномерно распределяют нагрузку
• Быстросъемные С-образные зажимы: быстродействующие
• С-образные хомуты с медным покрытием: предотвращают образование брызг при сварке
• С-образные зажимы с большим вылетом: для большого вылета
• С-образные зажимы с фиксатором: использование одной рукой

Идеально подходит для:

• Деревообработка
• Металлообработка
• Низкая стоимость

F-образные хомуты (также известные как стержневые хомуты)

F-образные хомуты рассчитаны на широкое открывание. F-зажим имеет ползунок, который позволяет легко регулировать открывающую способность для удовлетворения широкого спектра применений. Это сделало F-образный зажим еще одним очень популярным зажимом, который используется, когда открывающая способность C-образного зажима слишком мала.

Идеально подходит для:

• Деревообработка
• Сварка
• Металлообработка
• Большое открывание

Крепления для трубных хомутов

Трубный хомут аналогичен F-образному хомуту, за исключением того, что вместо скользящего стержня он использует скользящую трубу. Это позволяет хомуту соответствовать любой необходимой вам пропускной способности, если у вас есть труба соответствующего размера.

Идеально подходит для:

• Деревообработка
• Сварка
• Металлообработка
• Большое открывание

Параллельные зажимы

Аналогично F-образному зажиму, параллельные зажимы допускают большие возможности открывания. Идеально подходит для деревообработки, зажимные губки остаются параллельными при повышенных нагрузках, обеспечивая большую площадь распределения и предотвращая образование ямок в древесине.

Идеально подходит для:

• Деревообработка
• Большое открывание

Быстрозажимные хомуты



Быстрозажимные или быстрозажимные хомуты сегодня очень популярны. Их можно затянуть одной рукой, нажимая на нажимную рукоятку. Они также похожи на F-образные зажимы в том, что их открывающая способность зажима может варьироваться.

Идеально подходит для:

• Скорость
• Одноручный
• Деревообработка

Стопорные зажимы



Стопорные зажимы — еще один очень популярный зажим . Они быстрые и могут использоваться одной рукой , что делает их идеальными для сварки.

Идеально подходит для:

• Скорость
• Одноручный
• Сварка
• Металлообработка
• Деревообработка

Зажимы для листового металла



Зажимы для листового металла аналогичны блокирующим зажимам, за исключением того, что они имеют большую площадь поверхности зажимных губок, что делает их идеальными для зажима листового металла и подобных материалов.

Идеально подходит для:

• Листовой металл
• Металлообработка
• Скорость
• Одноручный

Стопорные цепные зажимы



Стопорный цепной зажим аналогичен фиксирующему зажиму, но позволяет прикладывать зажимную нагрузку в труднодоступных местах, так как вы можете сжимать цепь внутри и вокруг трубы или любого другого предмета. рядом с другой поверхностью. Цепь также позволяет зажимать различные формы, потому что она будет оборачиваться вокруг объекта и оказывать давление при затягивании цепи.

Идеально подходит для:

• Металлообработка
• Скорость
• Одноручный
• Различные формы

Зажимы Канта

 Излюбленный многими механическими мастерскими и сварщиками зажим Канта передает нагрузку с помощью двух параллельных зажимов, предотвращая их перемещение. Рукоятка, расположенная перпендикулярно нагрузке зажима, также предотвращает скручивание зажима (поворот Канта) во время затягивания.

Идеально подходит для:

• Сварка
• Металлообработка
• Обработка
• Деревообработка

Струбцины с ручным шурупом для дерева:

Струбцина с ручным шурупом для дерева — это традиционный струбцина для деревообработки. Челюсти поворачиваются, позволяя зажимать под разными углами.

Идеально подходит для:

• Деревообработка

Пружинные зажимы

Пружинные зажимы быстродействующие и очень доступные. Однако они обеспечивают небольшую зажимную нагрузку и имеют очень ограниченную открывающую способность. Это делает их идеальными для удержания брезента или предотвращения движения по одной оси, которая не получает никакой нагрузки.

Идеально подходит для:

• Доступный
• Деревообработка
• Скорость

Зажимы для створки

Подобно параллельным зажимам, зажимы для створки используются для склеивания широких панелей и больших сборок.

Идеально подходит для:

• Деревообработка
• Большие сборки

Зажимы для верстака (также известные как рычажные зажимы)

Зажимы для верстака привинчиваются к рабочим столам. Это позволяет быстро зафиксировать сборку. Они идеально подходят для использования с деревянным столом, а также могут использоваться с другими столами с помощью дополнительных приспособлений.

Идеально подходит для:

• Узлы
• Деревообработка
• Сварка

Угловой зажим (угловой зажим)

Угловой зажим идеально подходит для соединения углов при сборке.

Идеально подходит для:

• Деревообработка
• Сборки

Зажимы для фоторамок 9№ 0004

Зажим для рам идеально подходит для скрепления вместе прямоугольных конструкций, таких как рамы для картин, опоры стола, оконные рамы и т.д.

Идеально подходит для:

• Деревообработка
• Сборки

Кромочные зажимы

С помощью трех отдельных винтов краевой зажим может контролировать свое положение по двум осям. Благодаря этому зажим идеально подходит для удержания деталей при сварке встык или для склеивания сборки.

Идеально подходит для:

• Сварка
• Деревообработка

Зажимы для шкафов



Зажим для шкафов выравнивает два соседних шкафа таким образом, что лицевые рамы находятся на одном уровне, что позволяет привинтить их друг к другу. Они достигают этого, прикладывая зажимную нагрузку по двум осям.

Идеально подходит для:

• Деревообработка

Струбцины для стола

Струбцина для стола должна использоваться вместе со сварочным столом. Они используются для сварки узлов и позволяют быстро зажимать их одной рукой.

Идеально подходит для:

• Сварочные узлы

Зажимы для полотна (также известные как ленточные или ленточные зажимы)

Зажимы для полотна лучше всего подходят для нестандартных форм. Углы используются для фиксации в ленте, чтобы приложить нагрузку к сборке. Эти зажимы используются в основном для деревообработки мебели.

Идеально подходит для:

• Деревообработка
• Транспортировочные прижимы

Захваты для балок

Захваты для балок используются для подъема стальных балок и листов.

Идеально подходит для:

• Подъем

Ножничные зажимы (клещи для плит)

Ножничный зажим — еще один подъемный зажим. Благодаря ножницеобразному действию этот зажим использует вес поднимаемого объекта для приложения зажимной нагрузки. Зажим также имеет грубые зажимные губки, чтобы лучше врезаться в поднимаемую деталь и улучшить ее захват.

Идеально подходит для:

• Подъем

Подъемный зажим для вертикальной пластины

В этом зажиме используются вращающиеся зубья, которые используют вес поднимаемого объекта для увеличения нагрузки, предотвращая проскальзывание пластины.

Идеально подходит для:

• Подъем

Пневматические силовые зажимы

Пневматические силовые зажимы используют сжатый воздух для приложения зажимной нагрузки. Эти зажимы используются для производственных циклов и машин.

Идеально подходит для:

• Большая производительность
• Скорость

Гидравлические зажимы

Аналогичны пневматическим зажимам, за исключением того, что они используют гидравлическую энергию или жидкость под давлением для приложения зажимной нагрузки.

Идеально подходит для:

• Управление
• Высокая зажимная нагрузка

Хомуты для шлангов

Шланговые хомуты используются для герметизации шланга на фитинге. Они популярны для ирригационных или автомобильных шлангов.

Идеально подходит для:

• Фитинги

Кабельные зажимы

Кабельные зажимы используются для удержания кабеля на трассе.

Идеально подходит для:

• Кабельные направляющие и опоры

Зажимы заземления

Заземляющие зажимы обладают высокой проводимостью и используются для заземления электрического тока.

Идеально подходит для:

• Электрическое заземление

Знаете какие-нибудь зажимы или рекомендации по зажимам, которые мы пропустили? Пожалуйста, прокомментируйте ниже, и мы обязательно обновим этот список!

Поделитесь этим списком со всеми, кого вы знаете!

CCOHS: Ручной инструмент — Зажимы

---

Какие примеры зажимов?

Наверх

Струбцины — это универсальные инструменты, которые служат для временного надежного закрепления работы. Они используются во многих областях, включая столярное дело, деревообработку, изготовление мебели, сварку, строительство и металлообработку.

Типы зажимов

включают С-образные зажимы, стержневые хомуты, трубные хомуты, стержневые хомуты с глубоким вырезом, стержневые хомуты для работы одной рукой, пружинные хомуты, ленточные храповые хомуты, угловые хомуты и ручные винты. Прутковые зажимы имеют регулируемые рычаги, которые легко расширяются или сужаются, чтобы соответствовать заготовке, и, следовательно, требуется меньше оборотов винтового шпинделя по сравнению с С-образным зажимом, чтобы крепко удерживать заготовку.

Надлежащее использование хомута:

• Используется для обработки дерева, особенно для удержания краев при склеивании.
• Приложите зажимное усилие под прямым углом к ​​линии склеивания, иначе может произойти проскальзывание.

Надлежащее использование струбцины:

• Используется для столярных работ, сварки или резки.

Надлежащее использование ручного винтового зажима:

• Может быть изготовлен из металла или дерева.
• Используется для удержания мелких предметов или при ремонте мебели.

---

Какие общие советы по безопасности следует знать при использовании зажимов?

Наверх
• Носите защитные очки или защитные очки, или защитную маску (с защитными очками или защитными очками).
• Выберите правильный тип и размер зажима, сопоставив требования к закреплению заготовки со следующими характеристиками зажима:
  • прочность и вес (например, учитывайте размер рельса и номинальное усилие зажима)
  • открытие (длина досягаемости)
  • глубина горловины (глубина досягаемости)
  • легкость регулировки
  • зажимные поверхности (используемый материал и размер)
• Перед использованием убедитесь, что вертлюг на конце винта свободно вращается.
• Утилизируйте хомуты с погнутыми рамами; замените погнутые шпиндели, если это возможно.
• Перед затягиванием убедитесь, что прижимная пластина и упорные части зажима полностью соприкасаются с заготовкой.
• Закройте губки, пока зажим не станет тугим. Например, при склеивании часть клея будет выдавливаться, что является признаком того, что он достаточно плотный.
• Используйте подкладки с С-образными зажимами, чтобы не оставлять следов на работе.
• Снимите зажимы, как только работа будет завершена. Зажимы служат только временными приспособлениями для надежной фиксации работы.
• Держите все движущиеся части зажимов слегка смазанными маслом и держите инструменты в чистоте, чтобы предотвратить проскальзывание. Также убедитесь, что на любой части, которая будет контактировать с изделием, нет грязи или масла.
• Храните С-образные зажимы, зажимая их в стойке, а не в ящике.

---

Чего мне следует избегать?

Наверх
• Не используйте слишком большие хомуты только из-за их большого горлышка.
