Какие бывают болты: Виды болтов, формы головки и стержня

Содержание

Виды болтов, формы головки и стержня

Болт используется во многих отраслях производства для скрепления различных элементов. Существует множество видов данного крепежа со своей спецификой и назначением.

Устройство болта

Прежде чем рассмотреть виды болтов, ознакомимся с конструктивным устройством данного крепежа:

1. Головка

Данный элемент необходим для передачи крутящего момента остальной части болта и образованию опорной поверхности.

Формы головок:

а) Шестигранная – стандартная и универсальная головка.
б) Полукруглая – головка с усом или специальным квадратным подголовником. Данное решение необходимо для усиленной фиксации крепежа.
в) Цилиндрическая – стандартная головка под отвертку.
г) Потайная – данная головка не выступает над скрепляемой поверхностью, полностью углубляясь в отверстие.
д) Потайная с винтом.
е) Полукруглая с винтом.
ж) Цилиндрическая с шестигранным углублением под ключ – применяется в машиностроении и приборостроении. Для вращения необходим специальный инструмент.

2. Цилиндрический стержень с наружной резьбой

Виды стержней:

а) Стандартный стержень.
б) Для установки в отверстие с зазором.
в) Для установки в отверстие после использования инструмента «развёртка»;
г) Уменьшенный диаметр части стержня, не имеющего резьбы. Данное решение используется в условиях динамичного напряжения на болт.

Гайка

Гайки бывают следующих видов:

а,б) Шестигранные с фасками нормальные.
в) Шестигранные с фасками низкие.
г) Шестигранные с фасками высокие.
д) Шестигранные корончатые.
е) Шестигранные прорезные.
ж) Гайка-барашек.
з) Круглые гайки.



Основные виды болтов

Вернемся к начальной теме статьи и рассмотрим основные виды данного крепежа. А именно:

  • Мебельный
  • Лемешный
  • Дорожный
  • Высокопрочный
  • Рым-болт

Мебельный болт



Применяется, прежде всего, в мебельной промышленности для сборки и изготовления мебели.

Изделие изготавливается по стандарту ГОСТ 7801-81 с низким классом точности C.

Головка болта имеет полукруглую форму. Под головкой находится ус для усиленной фиксации крепежа.


Марка стали: 10кп
Класс прочности: 3.6,4.8, 5.8
Покрытие: цинк или без покрытия



Лемешный болт


Крепеж для различных соединений. Применяется в строительстве и машиностроении.

Изделие изготавливается по стандарту ГОСТ 7786 с низким классом точности С.

У болта потайная головка позволяющая крепежу не выступать над поверхностью.

Марка стали: 10кп
Класс прочности: 4.8, 5.8
Покрытие: цинк или без покрытия



Дорожный болт


Данный крепеж применяется в строительстве металлических конструкций.
Изделие изготавливается по стандарту ГОСТ 7802 с низким классом точности С.

Марка стали: 1759.0
Класс прочности: 3.6
Покрытие: HDG (горячий цинк)



Высокопрочный болт


Используется, прежде всего, для эксплуатации в условиях низких температур и высокой нагрузки.
Изделие изготавливается по стандарту ГОСТ Р52644, ГОСТ 22353 с среднем классом точности B.

Марка стали: 40Х «Селект»
Покрытие: цинк, без покрытия



Рым болт


Данный крепеж используется для монтажных работ.
Изделие изготавливается по стандарту ГОСТ 4751-73 .

Покрытие: цинк
Грузоподъемность: 140, 140, 230, 340, 490, 700, 1200, 1800, 3200, 4600, 6300, 8600 кг.



На самом деле видов болтов намного больше, но мы не будем их рассматривать в связи с узкой спецификой таких крепежей.
Если вам необходима консультация или помощь специалистов, свяжитесь с нами по телефону (812) 309-54-79.

Полезные статьи:

  1. Виды болтов
  2. О шурупах и саморезах
  3. Монтаж анкеров
  4. Виды саморезов
  5. Прочность болтов

Разновидности болтов, типы болтов

Главная » Полезные статьи » Разновидности болтов

Разновидности болтов

Болты представляют собой одну из самых популярных крепежных деталей. Ее основа это – стержень с резьбой, на который накручивается гайка. Болты делятся на изделия с полной резьбой и неполной. Полная резьба означает, что ей полностью покрыт весь стержень изделия. А когда нарезана только хвостовая часть или только две трети стержня – это, соответственно, изделия, где резьба неполная.

Самой большой популярностью пользуются болты с шестигранной головкой, которые по-другому называются «классическими». Именно такие болты чаще всего используют для самых разных нужд. Другие типы болтов применяются реже. Среди них можно выделить рым-болты, болты анкерного типа, болты, имеющие потайную головку или полукруглую, откидные и некоторые другие. Соединения, которые они образуют – более, сложные, чем в случаях с классическим вариантом. Именно поэтому они различаются стандартизацией и уровнем прочности. Поэтому при приобретении таких изделий крайне важно обращать пристальное внимание на ГОСТ. Некоторые модели имеют ус (или шип), который препятствует произвольному повороту.

  • Фундаментные болты
  • Откидные болты
  • Призонные болты
  • Ступенчатые болты

Фундаментные болты по-другому называются анкерными. Их основное применение – это укрепление блоков в районе основания. Они обладают повышенными характеристиками прочности и надежности. Система крепления у них также является особенной. Анкерный болт по якорному принципу врезается в поверхность блока, который затем крепится в стену здания. Второй конец во многом схож внешне с прутом, который имеет резьбу и крепится в стену. При производстве используются только высококачественные марки стали. Размеры фундаментных болтов могут варьироваться от 15 сантиметров до нескольких метров. В процессе строительства используются съемные, изогнутые, составные, прямые и другие типы таких изделий.

Откидные болты применяют для образования устанавливаемых и быстросъемных соединений. Сфера использования – машиностроение, где необходимо закреплять различные детали. Стандарты и нормативы позволяют использовать для изготовления углеродистую сталь или нержавейку. Как правило, на большинство моделей таких болтов наносится специальное цинковое гальваническое покрытие. Такие меры дают возможность уберечь крепежную деталь от воздействия коррозии и остальных вредных внешних воздействий.

Призонные болты обладают максимально высокой точностью. Их устанавливают в предварительно обработанное отверстие. Главное отличие от других разновидностей – это проделывание работы на срез. Они сидят в отверстиях максимально прочно, при полном отсутствии зазоров. Призонные болты  — это болты стандарта din, которые имеют уменьшенную головку с шестью гранями. Такие модели крепежей – это по-настоящему лучший варианта для создания надежного и прочного крепления в любых конструкциях.

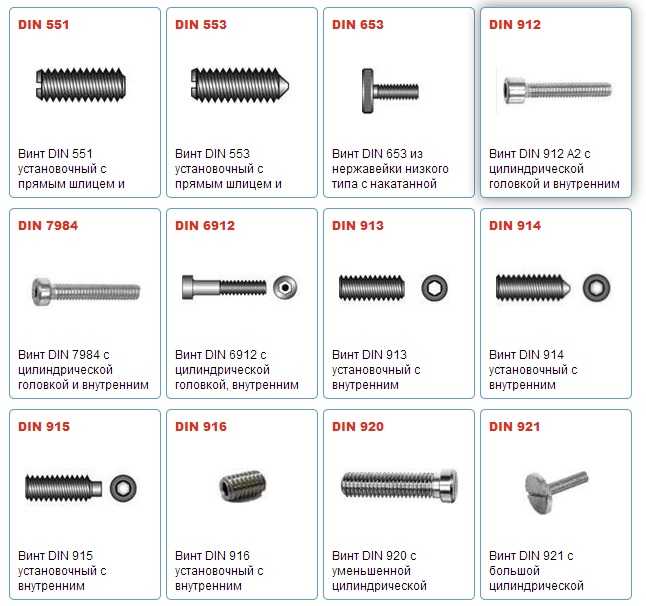

Ступенчатые болты отличаются от прочих вариантов плоской головкой умеренного размера. Здесь имеется шлиц прямого типа и резьба «цапфа». Они наиболее часто используются в промышленных и производственных отраслях, в машиностроении и в некоторых других. Производство ведется с применением стали повышенной прочности, которая имеет гальваническое оцинкованное покрытие. Покрытие увеличивает срок эксплуатации, благодаря дополнительной защите от коррозии вредных воздействий. Они имеют стандарт din 923, который обозначает повышенную прочность и слегка необычную форму. Закручивание гайки осуществляется с помощью обычной плоской отвертки.

Какие существуют типы гаек и болтов?

Дом // Крепежные компоненты // Какие существуют типы гаек и болтов? //

Ресурсы продукта

Давайте начнем с общего определения. Болты представляют собой резьбовые соединения с внешней наружной резьбой. Они сопрягаются с гайками, имеющими внутреннюю резьбу.

В этой статье мы рассмотрим:

  • Для чего используются орехи?
  • Когда использовать болты вместо винтов
  • Типы болтов
  • Типы гаек
  • Зачем использовать шайбы с гайками и болтами?
  • Как шайбы взаимодействуют с болтами?
  • Как правильно выбрать гайку для болта
  • Направляющая для болтов
  • Описание сортов орехов
  • Части болта
  • Размеры болтов
  • Размеры шестигранной гайки
  • Метрические размеры болтов и гаек

Для чего используются орехи?

И болт, и гайка захватывают скрепляемые материалы, создавая болтовое соединение, а гайка также предотвращает осевое перемещение.

Действие болтового соединения сводится к осевому прижимному усилию, обеспечиваемому гайкой и стержнем болта, который действует как стержень, прижимающий соединение к боковым силам сдвига. Вот почему так много стержней болтов без резьбы — это делает стержень более прочным.

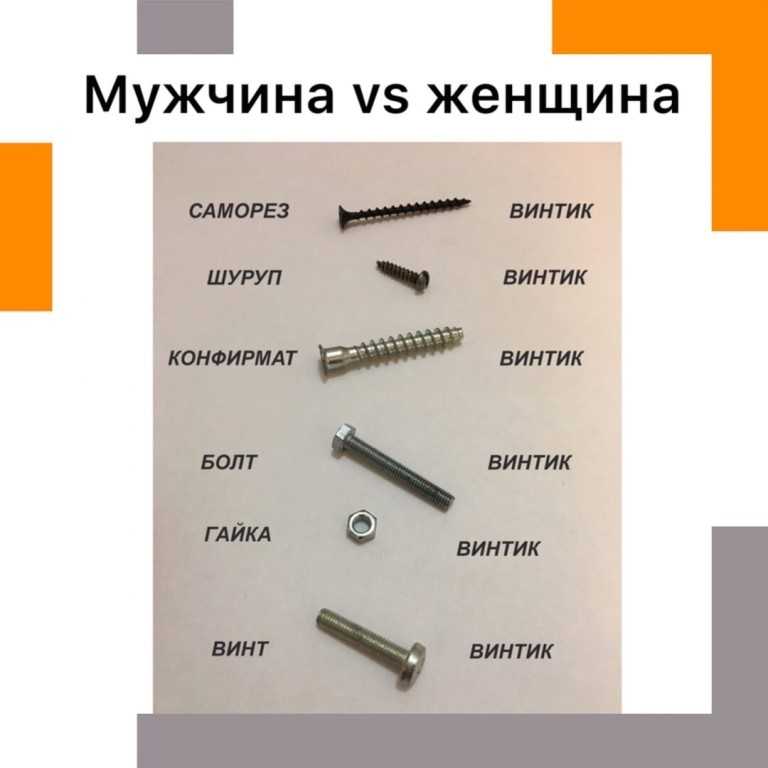

Когда использовать болты и винты

Часто предполагается, что разница между болтами и винтами заключается в инструментах, используемых для их установки – отвертка для винта и гаечный ключ для болта. Однако это не всегда так. Болты могут иметь головки, которые мы связываем с винтами, и для их установки требуется отвертка. Даже в некоторых винтах используются гайки, поэтому мы имеем дело с серыми областями.

Существует так много разных болтов и винтов, и некоторые из них имеют сходство. Где они различаются в общих чертах, поможет вам решить, какой из них использовать:

Болты

Винты

Неконусный

Конический

Используются гайка и шайба

Используется шайба и иногда гайка

Резьба обеспечивает большую удерживающую способность

Резьба обеспечивает надежный захват

Лучше всего подходит для тяжелых условий эксплуатации

Лучше всего подходит для легких приложений

Решение, которое вы выберете, действительно зависит от области применения и материалов, которые вы крепите. Для легких материалов, таких как пластик, фанера и гипсокартон, лучше всего использовать шурупы. То есть большую часть времени. Болты также изготавливаются из пластика, но в основном они используются для электроники, поскольку они легкие, устойчивые к коррозии и обеспечивают отличную изоляцию.

Для тяжелых условий эксплуатации и более тяжелых материалов, таких как бетон и металлы, используйте болты.

Типы болтов

Типы головок болтов

Типы головок болтов предназначены для использования по назначению болта, позволяя монтажному инструменту захватить головку. Ниже приведены примеры различных типов головок болтов. Как видно здесь, болты могут иметь прорези или приводы, как и винты.

Таблица идентификации головок болтов

Шестигранник

Можно захватывать инструментами со всех сторон и при необходимости даже устанавливать вручную. Многие различные головки болтов имеют шестигранную конструкцию.

Купол

Эти декоративные головки болтов трудно отвернуть снаружи, что повышает уровень безопасности.

Изогнутый

Показанный здесь пример представляет собой болт с проушиной для подъема, но для специальных применений доступны болты другой формы

Квадрат

Обеспечивает удобный захват ключей для затяжки гаек

Пентагон

Разработан для защиты от несанкционированного доступа благодаря отсутствию инструментов Torx и Hex

Плоский

Болты с плоской головкой

имеют потайную головку, что позволяет экономить место в приложениях.



Руководство по идентификации болтов



Какие бывают типы болтов? Каждый болт предназначен для определенного применения. Ниже приведены описания болтов, чтобы дать вам представление об их возможностях:

Типы болтов

Анкер

Используется в строительной отрасли для крепления конструктивного элемента к бетонной плите или залитому фундаменту.

Шторка

Для структурных применений, где доступ ограничен с одной стороны, что позволяет завершить запирание.

Двойной конец

Болт с резьбой на обоих концах, также называемый шпилькой. Используется для более эффективного крепления двух фланцев или труб.

Каретка

Болт самостопорящийся с выпуклой головкой и квадратным сечением внизу. Используется в основном в петлях и замках для обеспечения уровня безопасности, позволяя снимать болт со стороны гайки.

Глаз

Используется для подъемных работ. Некоторые из них предназначены для тяжелых нагрузок, в то время как другие предназначены для использования без нагрузки.

Шестигранник

Характеризуется шестигранной головкой, существует множество различных типов болтов с шестигранной головкой. Обычно используется в машиностроении и строительстве и доступен с полной или частичной резьбой.

Пентаголовка

Узкоспециализированный болт с пятигранной головкой. Обычно используется для обеспечения безопасности на крышках люков и наземных крышках.

Плечо

Работает как вал или ось, которая может удерживать вращающуюся часть, например подшипник. Также называется винтом с буртиком и болтом для зачистки.

T Головка

Также известен как Т-образный паз. Вставляется в углубление и с помощью наложенной гайки фиксируется болт от проворачивания. Распространен в строительстве и автомобилестроении.

U-образный болт

Применение в самых разных областях: от опорных труб до автомобильных приводных валов и выхлопных систем.

J-болт

Также называется крюкообразным болтом и обычно используется в строительных конструкциях, таких как кровля и крепление стен к бетонному фундаменту.

Лифт

Назван в честь своего первоначального использования в элеваторных системах. Сегодня он используется на сборочных линиях, мебели и различных потребительских товарах. Большая круглая головка и низкий профиль обеспечивают большой зазор

Фланец

Фланец действует как шайба для распределения нагрузки. Обычно используется для соединения водопроводных труб, трансмиссии и двигателя автомобиля и других механических устройств.

Вешалка

Соединяет две поверхности, скрывая болт. Часто используется для подвешивания электрических проводов, арматуры и листового металла.

Отставание

Эти болты, также известные как стяжные винты, обычно используются для соединения тяжелых пиломатериалов и механизмов с деревянными полами.

Типы гаек

Подавляющее большинство гаек, независимо от их типа, имеют шестигранную форму. Это потому, что шесть сторон облегчают поворот. Гайке требуется всего одна шестая оборота, чтобы достичь следующей плоской параллели. Гайка с меньшим количеством сторон требует больше времени для установки. Доступны другие формы, которые предназначены для конкретных нужд.

Типы гаек

Купол

Защищает резьбу болтов снизу, сохраняя при этом чистый внешний вид. Также может предотвратить зацепление кожи и одежды за острые края.

Желудь

Тип накидной гайки с такими же характеристиками. Назван в честь своей головы, имеющей форму желудя. Колпачковые гайки используются во всех отраслях промышленности и также устойчивы к вибрации.

Крыло

Боковые крылья позволяют быстро и легко затягивать и снимать вручную. По этой причине его не следует использовать при наличии вибрации.

Варенье

Низкопрофильные гайки, которые при заклинивании на стандартной гайке предотвращают ослабление. Также используется, когда стандартная гайка не подходит.

Фланец

Фланец служит шайбой, равномерно распределяя нагрузку. Обычно используется в автомобильной промышленности на выхлопных газах.

Муфта

Хотя обычно это не болтовые гайки, они используются для соединения резьбовых стержней или труб вместе.

Найлок

Вставка

создает трение, что приводит к захватывающему действию и снижает вероятность ослабления из-за вибрации. Обычно используется в бытовой технике, компьютерах и транспортных средствах

Квадрат

Тип глухой гайки, его форма означает, что большая часть его поверхности соприкасается с материалом, что снижает вероятность его ослабления. Обычно используется с болтами с квадратной головкой.

Шестигранник

Различные типы шестигранных гаек обеспечивают надежную фиксацию. Легко затягивается и ослабляется благодаря своей форме. Используется во всех отраслях промышленности, от автомобилестроения до машиностроения.

Тройник

Для крепления мягких материалов, таких как дерево или пластик. Фланец с одной стороны имеет крючки, которые защелкиваются на закрепляемом материале, чтобы усилить соединение и оставить поверхность заподлицо.

Щелевой

Фиксируется шплинтом или проволокой для предотвращения вращения. Обычно используется в приложениях, где вибрация представляет собой постоянную угрозу.

Замок

Геометрия револьверной головки корончатой ​​гайки отличается от шлицевой гайки. Их функции и принцип работы одинаковы

Стопорные гайки Keps-K

Разработан для легкой сборки. Прикрепленная свободно вращающаяся зубчатая шайба создает натяжение на поверхности материала при установке на болт. Примечание: чрезмерная затяжка приведет к выходу гайки из строя.

Гайка динамометрическая

Деформация верхней резьбы создает блокирующее действие, в результате чего гайка сопротивляется ослаблению из-за ударов и вибрации. Они устанавливаются конической вершиной вверх, что делает эти контргайки односторонними.

Квик

Пластмассовая накидная гайка надевается на резьбовой болт и затягивается вручную или с помощью гаечного ключа или другого инструмента. Открутить можно только гаечным ключом. Используется, когда быстрая сборка является приоритетом.

Зачем использовать шайбы с гайками и болтами?

По той же причине, по которой вы используете их с винтами. Технически вам не нужны шайбы для гаек и болтов, но мы все же рекомендуем их использовать.



Как шайбы взаимодействуют с болтами?

Шайбы равномерно распределяют нагрузку на гайку и защищают скрепляемую поверхность от повреждений. Это также придает гайке гладкую поверхность, на которую можно надавить, что помогает креплениям оставаться затянутыми, а не ослабевать. В некоторых случаях вам нужно будет поставить шайбу со стороны болта, но только если это болт, который требует поворота.



Как правильно выбрать гайку для болта

Гайки и болты скрепляются резьбой. Самая слабая плоскость сдвига в профиле резьбы — это место, где может начаться разрушение. То есть самый слабый материал определяет прочность соединения. Дело в том, что гайки и болты должны быть изготовлены из одних и тех же сплавов. Не только это, но и ваша гайка должна соответствовать или превышать максимальную прочность болта на растяжение, то есть величину натяжения, которую может выдержать болт.

Если безопасность является ключевым фактором в вашем приложении, гайка должна быть прочнее болта. В этих случаях Институт промышленного крепежа (IFI) рекомендует, чтобы прочность гайки на растяжение превышала прочность болта на 20 %.

Справочник классов болтов

Как определить класс болта

Классы болтов указывают на прочность вашего крепежа. Понимание классов болтов имеет решающее значение для выбора правильного крепежа. Как правило, идентификационные маркировки на головках болтов включают в себя класс и клеймо изготовителя. Оценки обозначаются выпуклыми черточками или цифрами.

Как классифицируются болты? Основные системы:

САЕ

Общество автомобильных инженеров. В маркировке головок болтов SAE используется ряд выпуклых черточек для обозначения прочности. Как определить болты класса 8? См. диаграмму ниже.

Метрическая

Метрические марки болтов

известны как «класс прочности» и устанавливаются Международной организацией по стандартизации (ISO). В этой системе используются два числа, разделенные точкой, выраженные выпуклыми или вдавленными числами сверху или сбоку от головки болта. Что означает класс 8.8 на головке болта? Чем выше число ISO, тем прочнее болт.

АСТМ

Американское общество по испытаниям и материалам (ASTM) обозначает сорта болтов буквой A и тремя цифрами на головке болта.



Рассмотрим некоторые распространенные марки болтов. Чтобы помочь вам понять таблицу, вы должны знать, что:

  • Системы США измеряют силу в фунтах на квадратный дюйм (psi).
  • В метрической системе используется мегапаскаля (МПа), паскаль, единица измерения внутреннего напряжения, необходимого для разрыва болта.
  • Пробная нагрузка — это предел диапазона упругости болта. Сталь считается «эластичным» материалом, поскольку она немного растягивается при затягивании болта.
  • Предел текучести — это предел прочности при растяжении, вызывающий необратимую деформацию.
  • Прочность на растяжение — это максимальное усилие, которое может выдержать болт, прежде чем сломается. Обратите особое внимание на эту линию на любой диаграмме прочности болта.



Марки болтов США: SAE

Маркировка головок болтов :

Сплав/Материал/Размер (дюймы)

Пробная нагрузка (psi)

Минимальный предел текучести (psi)

Минимальная прочность на растяжение (psi)

Класс 2 (без маркировки) Низкая прочность

Сталь с низким или средним содержанием углерода

¼» – ¾»

55 000

57 000

74 000

Класс 5

Средней прочности

Среднеуглеродистая сталь, закаленная и отпущенная

¼»– 1″

85 000

92 000

120 000

Больше 1–1½ дюйма

74 000

81 000

105 000

8 класс

Высокая прочность

Среднеуглеродистая легированная сталь, закаленная и отпущенная

¼» – 1½»

120 000

130 000

150 000





Марки болтов США: ASTM

Маркировка головок болтов:

Сплав/Материал/Размер (дюймы)

Пробная нагрузка (psi)

Минимальный предел текучести (psi)

Минимальная прочность на растяжение (psi)

Марка A307

Низкоуглеродистая сталь

¼»– 4″



60 000

Марка A325 (тип 3)

Углеродистая или легированная сталь с бором или без него

½»–1½»

85 000

92000

120 000

Марка A354 BD

Легированная сталь, закаленная и отпущенная

¼» – 4″

120 000

120 000

150 000





Метрическая марка болта

Ищите:

Класс/Материал/Размер

Испытательная нагрузка (МПа)

Минимальный предел текучести (МПа)

Минимальная прочность на растяжение (МПа)

Класс 8. 8

Среднеуглеродистая сталь, закаленная и отпущенная

До 16 мм

580



640

800

16 мм – 72 мм

600

660

830

Класс 10.9

Легированная сталь, закаленная и отпущенная

5 мм – 100 мм

830

940

1040

Класс 12.9

Легированная сталь, закаленная и отпущенная

1,6 мм – 100 мм

970

1100

1220

Обычно маркируется

А2 или А4

A2 и A4 Нержавеющая сталь

сплав

с хромом и никелем

До 20 мм

210 мин. ,

450 типичный

500 мин.,

700 типичный



Объяснение классов гаек

В метрической системе одна цифра на шестигранной гайке указывает ее класс прочности. Число гайки составляет около 1/100 от минимального предела прочности на растяжение в МПа. Гайка класса прочности 9 имеет минимальный предел прочности при растяжении 900 МПа. Этот номер соответствует совместимому классу болта:

Метрическая система

Класс прочности гаек

5

6

8

9

10

12

Соответствующий класс прочности болта

5,8

6,8

8,8

9,8

10,9

12,9

В системе SAE в приведенной выше таблице вы увидите, что болт класса 2 не должен иметь никакой маркировки, так как он имеет низкую прочность на растяжение. Болты класса 5 обычно используются в автомобильной промышленности. Болты класса 8 предназначены для тяжелых условий эксплуатации.

Гайки имеют «маркировку часов». В приведенных ниже примерах линия окружности между линией и точкой в ​​гайке класса B составляет 120°. Для гайки класса C это 60˚. Иногда гайки обозначают классами 2, 5 и 8, чтобы соответствовать их совместимым болтам.

Гайка класса А (маркировка не требуется)

Гайка класса B

Гайка класса С



SAE

Гайка марки

Класс А

Класс В

Класс С

Соответствующий болт класса

2 класс

5 класс

8 класс



ASTM

ASTM A563 — это стандартная спецификация материалов для гаек из углеродистой и легированной стали для болтов, используемых в общих конструкциях и механических устройствах. Маркировка болтов с шестигранной головкой следующая:

Без маркировки – классы O, A и B

Класс С

Класс C3

Марка Д

Марка DH

Класс Dh4

Совместимые болты

А307 и

SAE класс 2

А325,

А354 и

SAE класс 5

SAE класс 5

А325 и

SAE класс 8

А325 и

SAE класс 8

SAE класс 8



Части болта

Понимание строения болта поможет вам выбрать то, что вам нужно.

Резьба : Спиральные ребра, которые спирально огибают корпус и входят в зацепление с гайкой.

Выход : Точка на болте, которая «выходит» из резьбы и где начинается хвостовик.

Хвостовик : Гладкая часть болта без резьбы.

Радиус : Изгиб между хвостовиком и головкой.

Головка : Часть болта, которую может удерживать динамометрический инструмент для затягивания или ослабления.

Длина резьбы : Длина резьбы, которая варьируется в зависимости от ее назначения.



Размеры болтов

Американское общество инженеров-механиков (ASME) установило стандартные спецификации для болтов. Болты доступны с крупной резьбой (UNC) или мелкой резьбой (UNF). Чтобы знать, как определить размер болта, в том числе как измерить метрические болты и болты стандарта США, вам необходимо понимать стандарты и определения резьбы, как показано здесь:

Главный диаметр : Диаметр воображаемого цилиндра от вершины внешней резьбы.

Внутренний диаметр : Диаметр воображаемого цилиндра от канавки резьбы.

Гребень : выступающая часть резьбы.

Основание : Дно канавки между двумя боковыми поверхностями резьбы.

Бока : Прямые бока, соединяющие гребень и основание.

Угол резьбы : Угол между флангами.

Шаг : Расстояние, измеренное параллельно его оси, между соответствующими точками на соседних поверхностях.

Как измерить длину болта

Если головка болта будет находиться над поверхностью, на которую он установлен, измерьте номинальную длину. Если головка болта потайная, то есть она будет сидеть заподлицо с поверхностью, измерьте расстояние от верхней части головки до конца болта.

Как определить размер резьбы болта

Используйте следующие уравнения для расчета размеров унифицированной дюймовой резьбы: dnom — номинальный диаметр в дюймах, а TPI — количество витков на дюйм.



Уравнение, единицы США [дюймы]

Источник



Малый диаметр

dm. ext = dnom − 1,299038/TPI

Справочник по машинному оборудованию

Диаметр шага

dp.ext = dnom – 0,64951905/TPI

ASME B1.1, раздел 10.1p



Номинальная площадь

Н/Д

Зона растягивающих напряжений

ASME B1.1, Приложение B

Малый район
(район сдвига)

Н/Д

Длина резьбы болта

Чтобы найти длину резьбы машинного болта, используйте приведенное ниже уравнение, где L — общая длина болта, а dnom — номинальный диаметр болта. В соответствии с ASME B18.2.1 номинальную длину резьбы болтов дюймовой серии можно найти по формуле:

Размеры шестигранной гайки

Следующие уравнения можно использовать для расчета внутренних размеров резьбы для унифицированной дюймовой резьбы. Примечание: dnom — номинальный диаметр в дюймах, а TPI — число витков на дюйм.



Уравнение, единицы США [дюймы]

Источник

Малый диаметр

dm.int = dnom – 1,08253175/TPI

ASME B1.1, раздел 10.1s

Диаметр шага

dp.int = dnom – 0,64951905/TPI

ASME B1.1, раздел 8.3



Размеры метрических болтов и гаек

Размеры резьбы болтов

Для расчета размеров метрической резьбы ISO можно использовать следующие уравнения. Профиль резьбы основан на параметре H, который представляет собой высоту основного треугольника. Значение H связано с шагом резьбы P соотношением:

Ниже dnom — номинальный диаметр в миллиметрах, а P — шаг резьбы в миллиметрах.



Уравнение, метрические единицы [мм]

Источник



Малый диаметр

дм.вн = дном — 1,226869P

Шигли

Диаметр шага

dp.ext = dnom — 0,75H = dnom — 0,64951905P

Справочник по машинам



Номинальная площадь

Н/Д

Зона растягивающих напряжений

ASME B1.13M, Приложение B

Малый район
(район сдвига)

Н/Д



Длина резьбы болта

Согласно ASME B18.2.3.1M, таблица 7, «Длина резьбы», номинальная длина резьбы метрических болтов может быть определена по уравнению ниже, где L — общая длина болта. длина и dном — номинальный диаметр болта.

Размеры внутренней резьбы шестигранной гайки

Следующие уравнения можно использовать для расчета размеров внутренней резьбы для метрической резьбы ISO: dnom — номинальный диаметр в миллиметрах, а P — шаг резьбы в миллиметрах.



Уравнение, метрические единицы [мм]

Источник

Малый диаметр

dm.int = dnom — 1,25H = dnom — 1,08253175P

Справочник по машинам

Диаметр шага

dp.int = dnom – 0,75H = dnom – 0,64951905P

Справочник по машинам



Загрузите бесплатные CAD и попробуйте их перед покупкой

Для большинства решений доступны бесплатные CAD, которые вы можете скачать. Вы также можете запросить бесплатные образцы, чтобы убедиться, что вы выбрали именно то, что вам нужно. Если вы не совсем уверены, какое решение лучше всего подойдет для вашего приложения, наши специалисты всегда рады проконсультировать вас.

Какими бы ни были ваши требования, вы можете рассчитывать на быструю отправку. Запросите бесплатные образцы или загрузите бесплатные CAD прямо сейчас.

Вопросы?

Напишите нам по адресу [email protected] или свяжитесь с одним из наших экспертов для получения дополнительной информации об идеальном решении для вашей области применения 800-847-0486 .

Статьи, которые вам также могут понравиться
сопутствующие товары
Крепеж

Смотрите наш выбор

Оборудование

Смотрите наш выбор

Оборудование

Смотрите наш выбор

Болт | застежка | Британика

  • Развлечения и поп-культура
  • География и путешествия
  • Здоровье и медицина
  • Образ жизни и социальные вопросы
  • Литература
  • Философия и религия
  • Политика, право и правительство
  • Наука
  • Спорт и отдых
  • Технология
  • Изобразительное искусство
  • Всемирная история
  • В этот день в истории
  • Викторины
  • Подкасты
  • Словарь
  • Биографии
  • Резюме
  • Популярные вопросы
  • Обзор недели
  • Инфографика
  • Демистификация
  • Списки
  • #WTFact
  • Товарищи
  • Галереи изображений
  • Прожектор
  • Форум
  • Один хороший факт
  • Развлечения и поп-культура
  • География и путешествия
  • Здоровье и медицина
  • Образ жизни и социальные вопросы
  • Литература
  • Философия и религия
  • Политика, право и правительство
  • Наука
  • Спорт и отдых
  • Технология
  • Изобразительное искусство
  • Всемирная история
  • Britannica объясняет
    В этих видеороликах Britannica объясняет различные темы и отвечает на часто задаваемые вопросы.
  • Britannica Classics
    Посмотрите эти ретро-видео из архивов Encyclopedia Britannica.
  • Demystified Videos
    В Demystified у Britannica есть все ответы на ваши животрепещущие вопросы.
  • #WTFact Видео
    В #WTFact Britannica делится некоторыми из самых странных фактов, которые мы можем найти.
  • На этот раз в истории
    В этих видеороликах узнайте, что произошло в этом месяце (или любом другом месяце!) в истории.
  • Студенческий портал
    Britannica — это главный ресурс для учащихся по ключевым школьным предметам, таким как история, государственное управление, литература и т. д.
  • Портал COVID-19
    Хотя этот глобальный кризис в области здравоохранения продолжает развиваться, может быть полезно обратиться к прошлым пандемиям, чтобы лучше понять, как реагировать сегодня.
  • 100 женщин
    Britannica празднует столетие Девятнадцатой поправки, выделяя суфражисток и политиков, творящих историю.

Добавить комментарий

Ваш адрес email не будет опубликован. Обязательные поля помечены *
