Как запараллелить розетки: Последовательное и параллельное подключение розеток

Последовательное и параллельное подключение розеток

Выполнение рутинных бытовых обязанностей существенно облегчают многочисленные технические устройства и оборудование. «Неутомимые труженики» освещают помещения, стирают, взбивают, пекут, моют посуду вместо нас. Однако просто купить их недостаточно, технику требуется грамотно подключить, согласитесь.

Вспомните, сколько негативных эмоций вызывает сработавший автомат, отключивший линию из-за перегруза в крайне неподходящий момент. Совсем немного удовольствия доставляет испорченный бойлер, компьютер, холодильник. А ведь перечисленные неприятности можно банально предупредить и вообще исключить, в чем мы с удовольствием готовы помочь.

Для этого нужно всего лишь выяснить, как производится параллельное и последовательное подключение розеток для домашней техники, в каких случаях применяются схемы «шлейфом» и «звездой». С этой весьма полезной информацией ознакомит предложенная нами статья.

Содержание статьи:

• Способы подключения розеток
• Особенности монтажа шлейфового подключения
  • Монтаж с использованием соединителей
  • Установка дополнительной распределительной коробки
• Специфика параллельного подключения
• Выводы и полезное видео по теме

Способы подключения розеток

Сегодня подключение розеток осуществляют двумя способами: в первом обустраивается для каждой точки отдельная линия электропроводки, во втором – к одной ветке подключается сразу несколько точек.

Тип устанавливаемых розеток тесно связан со разновидностью разводки: используются ли однофазные розетки, оснащенные заземлением или без него, либо же устанавливаются трехфазные устройства для запитки приборов, которые работают при сети напряжением в 380Вольт.

Преобладающее большинство технических устройств, нуждающихся в подключении к электроснабжению, расположено или приурочено к кухне и ванной комнате:

Галерея изображений

Фото из

Кухня — помещение, в котором используются электроприборы, подключаемые как к отдельным, так и к общим силовым линиям

Электрооборудованием, различающимся по мощности, оснащаются ванные комнаты и совмещенные санузлы

Если в последовательно подключенную цепь розеток подключить мощный прибор совместно с другими, электропроводка и розетка перегорит

Маломощные потребители запитываются от силовых точек, подключенных последовательно, один за другим, т.е. по схеме шлейфом

Для работы фена, электрической зубной щетки, электробритвы, машинки для стрижки волос силовые точки устраивают по шлейфовой схеме

Стиральную машину, гидромассажную систему ванны джакузи, электронную крышку биде и т. д. запитывают от отдельной силовой линии, проложенной параллельно

Аналогичная схема действует при установке розеток на кухне. Параллельную проводку сооружают для холодильников, СВЧ, мощных кофемашин

Электрические чайники, тостеры, миксеры, кофемолки, хлебопечки работают от розеток, подключенных последовательно — шлейфом

Кухня — место установки мощных потребителей

Электрооборудование в ванных и санузлах

Перегорание розетки от превышения нагрузки

Подключение розеток шлейфом

Фен как прибор для питания от шлейфовой розетки

Отдельная силовая линия для стиральной машины

Шлейфовая схема установки розеток на кухне

Маломощные кухонные потребители шлейфовых линий

Розетки для мощных потребителей, например, электрических духовых шкафов или бойлеров, подключают отдельной линией. По возможности используют при монтаже цельные куски кабеля, лишенные каких-либо соединений. Электролинии прокладываются по отдельности от щитка до каждой точки, что несколько напоминает по схеме исходящие от звезды лучи.

При необходимости подключения каждого такого потребителя запитываемая точка должна выдерживать номинальный ток в 16 — 32А. На ток с таким же показателем рассчитан и стоящий на входе .

Шлейфовое подключение выбирают в том случае, если необходимо запитать электрические розетки одной группы. Эти группы формируются в соответствии с расположением по дому приборов.

Розетки с отдельными линиями – единственно верный вариант для обслуживания мощных бытовых приборов типа стиральной машинки или электроплиты

Способ предполагает соединение всех элементов к общей питающей линии электропроводки.

Чтобы свести на «нет» риск выведения из строя сразу нескольких точек, мастера рекомендуют в одну систему включать не более двух-трех розеток. Этот момент четко прописан в СП 31-110-2003: подключать шлейфом допускается до трех дополнительных электроприемников.

Существенным «минусом» такой схемы является то, что при случайном повреждении одной из жил в месте контакта перестают работать все следующие за ней элементы

Единственное условие – чтобы суммарная нагрузка по току не превышала в два раза значение рабочего номинального тока первого (головного) электроприемника.

Но, при любом раскладе, созданная подобным образом цепь рассчитана на нагрузку, суммарный показатель которой не превышает 16А. При несоблюдении условий эксплуатации велика вероятность создания аварийных ситуаций.

При подключении розеток вовсе не обязательно применять чистый тип разводки. При грамотном подходе их можно комбинировать, например, довести питающий кабель до . А после нее направить один кабель в виде шлейфа, другой же подвести отдельно к точке запитки мощного оборудования в доме.

Количество проложенных от щитка питающих линий зависит от того, сколько маршрутов электропроводки предполагается проложить.

Для подключения электрокамина мощностью в 2кВт стоит предусмотреть отдельную независимую розетку, утюг же смело можно запитывать от точек, соединенных шлейфовым способом

Независимо от типа выбранного способа электропроводку можно выполнять в одном из двух вариантов:

• открытый – предполагает прокладку проводов на поверхности стены;
• закрытый – предполагает выдалбливание каналов для прокладки силовых линий в бетонных и кирпичных стенках, выборку канала в древесине для прокладки кабеля, затянутого в гофротрубу.

Открытый вариант удобнее и проще относительно не только монтажа, но и обслуживания и контроля. Но относительно эстетического аспекта открытый провод не всегда уместен. Да и к тому же «съедает» часть полезной площади: сверху кабеля невозможно повесить полку или придвинуть вплотную к стене мебель.

При открытом способе монтажа для защиты РЕ проводника от механических повреждений и придания ему большей презентабельности используют кабель-каналы, либо же плинтусы из пластика

Внутреннее пространство большинства имеет перегородки, между которыми удобно размещать провода. Контроль за состоянием трассы осуществляют через верхнюю съемную часть.

Закрытый вариант проводки удобен тем, что исключает возможность случайного повреждения кабеля, делая его при этом незаметным для окружающих.

Чтобы минимизировать необходимость «раскурочивания» стен для создания штроб, закрытую проводку выполняют на этапе строительных или ремонтных работ до момента выполнения отделки

Но «невидимость» закрытой проводки способна сыграть и злую шутку при попытке «забить гвоздь». Поэтому существует негласное правило: провода прокладывать относительно розеток строго вертикально или горизонтально.

Особенности монтажа шлейфового подключения

Как уже отмечалось, шлейфовый способ применяют для соединения розеток, находящихся в одной группе, которые запитывают маломощные приборы, такие как компьютер, аудиотехника…

Этот тип подключения экономически выгоднее и технически проще. Ведь для его реализации нет нужды прокладывать много кабелей и задействовать дополнительные защиты. Но стоит отметить, что каждая дополнительная точка созданной цепи будет делать ее более уязвимой.

К примеру, мы знаем, что номинальный ток на одну розетку не должен превышать 16А. Если к одной точке подключить такую нагрузку, то ничего страшного не случится. Но при включении такой нагрузки хотя бы на 2-3 розетки одной линии ее суммарные показания возрастут, как следствие – питающий кабель может не выдержать.

Ключевым условием шлейфового подключения является то, что сечение проводников перемычек будет соответствовать проводникам основной питающей линии

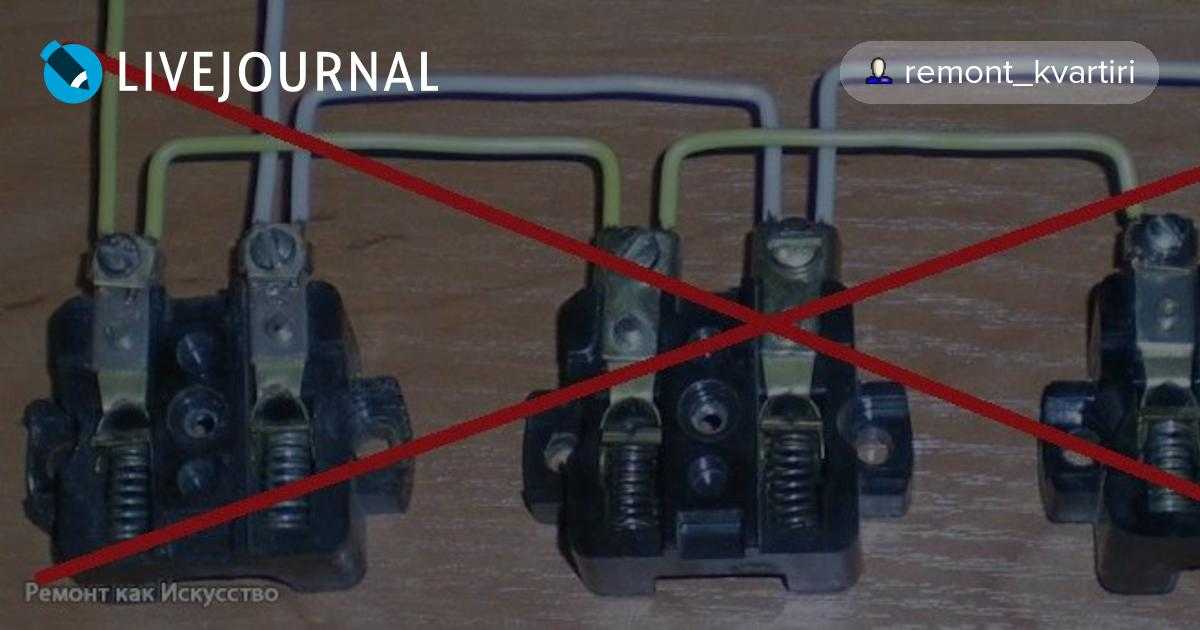

Согласно ПУЭ при шлейфовом соединении не допускается разрывать РЕ проводник защитного заземляющего провода. Его контур в любом случае должен оставаться неразрывным.

Снизить материальные затраты при подведении РЕ проводника к розеткам помогает применение одного из технических решений:

Монтаж с использованием соединителей

Этот тип соединения выбирают при необходимости подключить розетки, которые располагаются практически вплотную друг к другу.

При шлейфовом подключении магистральный провод, подведенный от силового щитка, поступает к посадочному месту многоместного подрозетника. От него он запитывает первую розетку, от которой через собственные контакты питание идет ко второй розетке, от второй – к третьей.

Все жилы проводника: синяя для нулевого «нулевого», красно-коричневая для «фазного» и желто-зеленая для «заземления» – подключаются параллельно

При монтаже шлейфом приходящий и уходящий кабели соединяют непосредственно на контактной части устройства. По этой причине мастера рекомендуют использовать модели, оснащенные плоским пружинным контактом.

На крайний случай подойдут образцы, контакты которых выполнены в виде прижимаемой болтом пластины. Вовсе не подходят для этой цели устройства, в которых роль контакта исполняет обыкновенный болт.

Одним из обязательных эксплуатационных требований при подключении розеток шлейфом является необходимость снижения переходного сопротивления в цепи между контактными клеммами розетки и контактами электрической вилки.

Для достижения желаемого эффекта клеммам придают формы, которые позволяют увеличить площадь самих контактов, а также силу их сжатия. Сегодня для монтажа защитного нуля часто используют соединители типа «Scotchlok». Клипсовый соединитель этого типа оснащен врезными контактами.

Для создания ответвления клипсовый соединитель монтируют внутри установочной коробки, размещая между днищем устройства и розеточным механизмом

Чтобы использовать клипсовый соединитель, следует выбирать изделия, в которых предусмотрено дополнительное пространство для его размещения.

Через контакт первой розетки подводят фазный провод питающего кабеля и РЕ проводник шлейфа, поступающего дальше на вторую розетку. На втором контакте – нулевые провода питающего кабеля и шлейф ко второй розетке. По такому же принципу выполняют подключение к третьей и последующей розетке, если ее наличие предусматривала схема силовой разводки.

Согласно ПУЭ п.1.7.144 для подключения открытой проводящей части устройства к нулевому или заземляющему проводнику, необходимо производить ответвление в полости предназначенных для этой цели корпусов электроустановочных изделий. К числу таковых относятся и розетки.

Главная задача при подключении розеток, оборудованных заземлением – обеспечить элементов на протяжении всей линии. Ведь если контакт заземления по какой-либо причине перегорит в головной питающей розетке, все остальные участники цепи утратят защитный ноль. А потому при необходимости ответвления заземляющей жилы применяют самый надежный тип соединений – опрессовку.

Чтобы выполнить опрессовку очищенные концы проводов заводят в полость специальной металлической гильзы и обжимают с помощью ручных пресс-клещей

Способ предполагает помимо применения обычной скрутки проводов дополнительное изолирование и опрессовывание их концов с помощью гильзы. Это обеспечивает бесперебойный контакт элементов цепи и ее высокую механическую прочность.

Установка дополнительной распределительной коробки

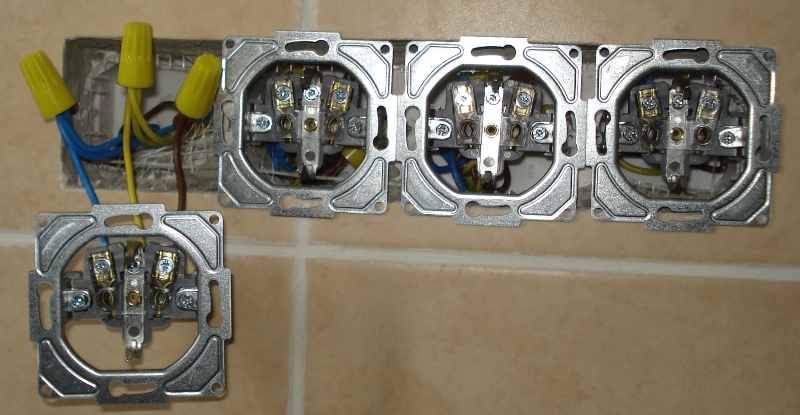

Этот способ предполагает установку рядом со шлейфом розеток скоммутированной со щитком ответвительной коробки либо же соединительной колодки. При этом кабель разветвляется в распределительной коробке на участке до подведения к подрозетнику.

Применение дополнительной ответвительной коробки для РЕ-проводников также позволяет провести подключение заземляющий контактов параллельно при разводке розеток шлейфом

Соединения внутри ответвительной коробки, ведущие к каждой розетке, чаще всего выполняются посредством сварки. Изолированные концы всех проводников рекомендуется укладывать в распределительных коробках так, чтобы они не пересекались и не соприкасались между собой.

Планируя в дальнейшем от распределительной коробки делать новые подключения, на этапе монтажа стоит оставить запас кабеля длиной в 15-20 см

В обоих случаях при подведении к розеткам проводов фазы и ноль образуется шлейф, а от РЕ проводника – ответвление. Поэтому при шлейфовании розеток важно соблюдать полярность контактов: от клеммы с нулем проводником отводить нулевой. Аналогично поступают и с фазным проводом.

С учетом количества работающих электроприборов необходимо число розеток в комнате может достигать 10 штук. Пользоваться тройниками и удлинителями не всегда удобно, да и к тому же опасно. В этом случае решают проблему, устанавливая вместо единичной розетки розеточные блоки.

Конструкция розеточного блока, включающая до четырех отдельных элементов, подключается по такому же принципу, как и единичная розетка.

Главным отличием накладной рамки от розеточного блока является то, что каждый элемент в ней собирается в последовательный шлейф от одного к другому

При подключении блоков жилы проводников соединяют любым из описанных способов. Оголенные участки изолируют термоусаживаемой трубкой или обматывают изоляционной лентой.

Специфика параллельного подключения

Особенность параллельной схемы подключения розеток, иначе называемой «звездой», заключается в отдельном подсоединении к щитку каждой розетки.

Третье вполне обоснованное название «бескоробочная», т.к. предполагает возможность отказа от распаечной коробки. Способ активно практикуется в странах Европы, а у нас применяется для обеспечения отдельной линией мощных потребителей чаще всего в комплексе с шлейфовой технологией.

Один из вариантов параллельной схемы демонстрирует подборка фото:

Галерея изображений

Фото из

При устройстве скрытой проводки кабель для параллельного подключения розеток можно проложить в общей штробе

По аналогии с шлейфовой схемой сооружаются гнезда и могут использоваться подрозетники, в каждый из которых заводится трехжильный кабель

Подрозетники устанавливаются в выбранную в стене выемку и закрепляются цементным или гипсовым раствором

Кромки подрозетников должны быть расположены заподлицо с плоскостью стены. Убедившись в этом, пространство вокруг штукатурят

В каждом подрозетнике должно быть по 10 — 15 см собственного трехжильного кабеля, который нужно на 10 см освободить от общей изоляции

С проводов, освобожденных от общей изоляции, снимается собственная полимерная оболочка на 10 мм

К каждой из групп проводов подключается собственный механизм розетки с учетом обозначенных производителем клемм

Подключенные по параллельной схеме рабочие части розеток закрываются общей лицевой панелью

Шаг 1: Скрытая прокладка кабеля по параллельной схеме

Шаг 2: Подготовка спаренного подрозетника к установке

Шаг 3: Крепление подрозетников в подготовленной стене

Шаг 4: Выравнивание стены вокруг установленных подрозетников

Шаг 5: Удаление общей изоляции кабеля

Шаг 6: Удаление изоляции с ноля, фазы и земли

Шаг 7: Параллельная установка розеток

Шаг 8: Установка и фиксация общей лицевой панели

Плюс «звезды» в обеспечении максимальной степени безопасности. Веское преимущество заключается в создании возможности управлять по отдельности крупными энергетическими потребителями, что в приоритете для силовой разводки для , например. Минус схемы кроется во внушительных затратах труда электромонтажника и в почти троекратно увеличенном расходе кабеля.

Параллельную схему также используют для подключения силовых трехфазных розеток, которые будут запитывать мощные электроприборы. При этом сечение жил, питающих такие потребители, должно быть как минимум 2,5 кв. мм.

Для большей надежности они должны располагать небольшим запасом по току. Это позволит компенсировать фактическое отклонение от указанного производителем диаметра от их номинального значения, чем часто «грешат» представленные на современном рынке изделия. К тому же такое решение обеспечит возможность работы оборудования в режиме перегрузки.

Такой способ установки выгоден тем, что работоспособность каждой отдельной точки не оказывает влияние на функционирование остальных участников цепи. Для бытовой техники такая схема считается наиболее стабильной и безопасной.

Параллельный способ подключения розеток обеспечивает независимость каждой точки электропитания: сколько бы розеток в цепи не присутствовало, напряжение будет сохраняться равномерным

Подключение трехфазной розетки, оснащенной заземлением, выполняют с помощью отдельной четырехжильной проводки. Кабель, включающий три фазы, заземление и ноль, идет напрямую от щита.

Предназначение провода проще всего определить по цвету изоляции:

• «фаза» — провода с белым оттенком;
• «нуль» — изоляция окрашена в синий цвет;
• «заземление» — оплетка желто-зеленого цвета.

Заземление – по сути, защитный ноль. Чтобы он оставался таковым, необходимо обеспечить его надежное и постоянное соединение на протяжении всей линии.

Для соединения проводов и подключения к розетке первым делом укорачивают их концы. Применение бокорезов позволит максимально аккуратно выполнить работу. Конец каждого провода на 15-20 мм зачищают от внешней изоляции с помощью острого ножа.

Соединение проводов выполняют в такой последовательности:

1. С розетки снимают пластиковую защитную крышку.
2. Зажимные винты откручивают на 5-6 мм. Те же манипуляции проделывают с винтом и на клемме заземления.
3. Зачищенные концы проводов поочередно заводят в коробку с учетом положения вводных клемм и укладывают в соответствующие гнезда.
4. Гнезда с уложенными проводами плотно затягивают винтами.
5. Подрозетник с подключенными проводами вставляют в стеновую нишу и фиксируют боковыми зажимами.

Для получения более надежной сборки некоторые мастера оголенные концы жил сворачивают в виде петли или кольца так, чтобы их диаметр соответствовал размеру ножек винтов.

Схему применяют не только для запитки отдельно расположенных розеток, но и для подключения блоков, включающих две и более точки

После этого каждый винт поочередно откручивают, оборачивают его основание проводным кольцом и плотно затягивают.

При все преимущества схемы сохраняются. Единственное – процесс подключения отнимает чуть больше времени и сил.

Увеличенные затраты — не аргумент для тех, для кого в приоритете безопасность. Если смотреть на ситуацию более глобально, то иногда лучше сразу вложить больше средств и усилий, обустроив автономную силовую линию для розетки. Тогда не придется каждый раз задумываться над тем, можно ли задействовать точку для подключения того или иного электроприбора.

Выводы и полезное видео по теме

Видео #1. Руководство по применению шлейфового способа:

Видео #2. Подробное ознакомление с одним из безопасных вариантов подключения розеток:

При условии того, что количество затрачиваемой на бытовые потребности электроэнергии с каждым годом только увеличивается, а потому требования к надежности розеток непременно будут возрастать, предпочесть все же следует параллельную схему электромонтажа. Особенно, если речь идет о серьезных энергопотребителях.

Для питания светильников, электрических будильников и подобных приборов подойдет вариант подключения шлейфом.

Появились вопросы по теме статьи, обнаружили недочеты в изложенной информации, есть желание поделиться опытом в самостоятельном электромонтаже? Пожалуйста, напишите комментарий в расположенном ниже блоке.

Как подключить розетку своими силами

Как подключить розетку своими силами

Elektron34 » Статьи »

Представить себе жизнь без электроэнергии невозможно, и большинство приборов получают её посредством включения в электрическую розетку. Поэтому многие люди задаются вопросом о том, как подключить розетку и выключатель своими силами, по тем или иным причинам не желая прибегать к помощи профессиональных монтажников. На самом деле в этой операции нет ничего особенно сложного, и осуществить её можно самостоятельно. Для этого нужны будут стандартные инструменты, которые обычно имеются в любом доме, соблюдение техники безопасности и следование нижеприведённым инструкциям, в которых мы расскажем, как правильно подключить розетку. Но перед началом работ не забудьте убедиться, что домовая сеть обесточена!

Какие они бывают

• Встроенные. Они размещаются внутри стены, а снаружи располагается только их внешняя часть с технологическими отверстиями для подключения электроприборов, и декоративная накладка (рамка), прикрывающая их. В последнее время встроенные розетки становятся всё более и более популярны.
• Накладные. От встроенных они отличаются тем, что основной их узел размещается не внутри стены, а снаружи, в пластиковом (чаще всего) корпусе. Такие модели проще в установке, так как для их монтажа не приходится проделывать в стене отверстие, но они занимают больше места и заметно выступают вперёд.
• Заземлённые. Не все модели оснащаются заземлением, но именно их нужно приобретать для подключения ряда приборов, например, стиральных машин. Визуально такую розетку можно отличить от незаземлённой благодаря наличию наличию на ней специальных усиков, к которым крепится заземляющий кабель.
  Поэтому, собственно, вопрос о том, как подключить розетку с заземлением, и не стоит — всё делается точно так же, как и обычно, за исключением этого кабеля.
• Закрытые. Такие розетки оснащаются специальной крышкой, и их обычно устанавливают с одной из двух целей. Первая — защитить внутреннюю часть розетки от попадания влаги, например, в ванной комнате. Вторая — закрыть розетку от маленьких детей.
• Розетки с таймером. Они позволяют точно регулировать время работы того или иного электрического прибора, автоматически размыкая цепь после срабатывания таймера, который заблаговременно устанавливается на нужное время.
• Розетки с функцией выталкивания вилки. Подобные модели оснащаются специальной кнопкой, нажатие на которую позволяет легко и без усилий извлечь штепсель вилки.

Самостоятельное подключение

Задаётесь вопросом, как правильно подключить несколько розеток? Или, может быть, как подключить двойную розетку? Или любую другую? На самом деле монтаж любых их типов происходит практически одинаково. Для начала нужно обесточить сеть и убедиться в отсутствии тока, для чего можно воспользоваться специальным прибором. В случае замены старой розетки на новую сперва надо разобрать ту, которая больше не будет эксплуатироваться, тщательно очистив при этом подрозетник, в котором обычно накапливается пыль и грязь. Если подрозетника нет, хорошей идеей будет купить и установить новый.

Для того, чтобы облегчить себе работу, достаточно будет оставить порядка 10 сантиметров свободного кабеля. Концы нужно зачистить на длину примерно в 2 сантиметра. Кабели обычно маркируются согласно стандартной схеме, но, если у вас есть сомнения, всегда можно использовать тестер, который поможет определить ноль, фазу и заземление. Стандартная схема подключения такова: справа располагается фаза, слева — ноль, а внизу и по центру — заземление, если таковое предусмотрено конструкцией. Установив провода в узел розетки, их необходимо зафиксировать на месте. В зависимости от модели потребуется либо закрутить их винтами, либо просто вставить их в клеммы, которые сделают всё остальное.

Двойные или тройные розетки в этом плане практически не отличаются от обычных одинарных, так что вопрос о том, как подключить тройную розетку, тут не стоит. Всё то же самое, только контактов внутри узла больше, вот и всё.

Как подключить несколько розеток

Это возможно проделать одним из трёх способов:

• Параллельное подключение. В таком случае для каждой розетки подводятся свои кабели, идущие от распределительной коробки. Этот метод наиболее надёжен, потому что в случае выхода из строя одной из розеток остальные продолжат функционировать. Однако, придётся потратиться на большее количество проводов и аккуратно проложить их все.
• Последовательное подключение. В таком случае все розетки подключаются на одном уровне, друг за другом. Этот способ проще всего, но провода в таком случае подвергаются большей нагрузке. Если Вы раздумываете над тем, как подключить две обычных розетки, можно прибегнуть именно к нему. Но не забывайте, что с точки зрения функциональности последовательное подключение сродни использованию обычного удлинителя, и одновременное использование нескольких электроприборов, потребляющих большое количество энергии, в таком случае нежелательно.
• Смешанное подключение. Комбинация двух вышеперечисленных способов.

Маркировка проводов

Иногда производители не следуют общепринятым стандартам, так что перед подключением кабелей желательно проверить их все тестером. Но чаще всего используются следующие цвета:

• Заземление — жёлтый, зелёный или жёлто-зелёный.
• Ноль — синий, голубой или чёрный.
• Фаза — красный, коричневый или белый.

Провода

Какие провода к розетке подводить? Обычно они уже проложены прямо в стене, но, если их нет, или если Вы хотите их заменить, то просто сообщите нашим консультантам Ваши пожелания, и они вам подскажут. Обычно используются алюминиевые или медные провода, поэтому рассмотреть стоит оба этих варианта. Медная проводка отличается большей гибкостью, но стоит несколько дороже. Разница в цене не критична, хотя более низкая стоимость остаётся одним из факторов огромной популярности алюминиевых кабелей.

Что такое двухклавишная розетка

Она представляет собой сразу два объединённых воедино устройства — розетку и выключатель в одном корпусе. Это очень удобно, так как позволяет не разбрасывать электротехническую аппаратуру по всему помещению, а сгруппировать её всю в одном месте, если, конечно, выбранное место одинаково удобно для обоих целей.

Двухклавишную розетку подключить не сложнее, чем любую другую, просто потребуется отдельно подвести провода для самого выключателя. Такой объединённый блок отлично смотрится в большинстве интерьеров, и позволяет реализовать самые разные дизайнерские решения.

Техника безопасности

Работая с любыми электроприборами, никогда не забывайте, что при неправильном к ним подходе они могут представлять собой опасность. Никогда не прикасайтесь к ним, предварительно не убедившись в отсутствии тока в сети. А если у Вас есть сомнения, то доверьте дело профессионалам, которые всё сделают за Вас.



Последовательное и параллельное подключение розеток

Выполнение повседневных бытовых обязанностей значительно облегчается многочисленными техническими приспособлениями и приспособлениями. «Неутомимые работники» освещают помещения, стирают, взбивают, пекут, моют посуду вместо нас. Однако просто купить их недостаточно, оборудование нужно правильно подключить, согласитесь.

Вспомните, сколько негативных эмоций вызывает сработавший автомат, который обрывает линию из-за перегрузки в крайне неподходящий момент. Очень мало удовольствия доставляет испорченный котел, компьютер, холодильник. Но перечисленные неприятности можно банально предотвратить и вообще исключить, в чем мы рады помочь.

Для этого нужно всего лишь узнать, как производится параллельное и последовательное соединение розеток для бытовой техники, в каких случаях используются схемы «петля» и «звезда». Эта очень полезная информация будет представлена ​​нашей статьей.

Содержание статьи:

• Способы подключения розеток
• Особенности установки петлевого подключения
  • Монтаж разъема
  • Установка дополнительной распределительной коробки
• Особенности параллельного подключения
• Выводы и полезное видео по теме

Способы подключения розеток

На сегодняшний день розетки подключаются двумя способами: в первом для каждой точки устраивается отдельная линия разводки, во втором — несколько точки подключаются сразу к одной ветке.

Тип устанавливаемых розеток тесно связан с типом электропроводки: используются ли розетки однофазные, снабженные заземлением или без него, или устанавливаются трехфазные устройства для питания устройств, работающих с напряжением 380 вольт.

Подавляющее большинство технических устройств, которые необходимо подключить к электроснабжению, расположены или приурочены к кухне и ванной комнате:

Галерея изображений

Фото

Кухня — помещение, в котором используются электроприборы, подключенные к как индивидуальные, так и общие линии электропередач

Электрооборудование различной мощности, оборудованное санузлами и совмещенными санузлами

При включении мощного прибора с другими в последовательно соединенную цепь розеток сгорит проводка и розетка

Питание маломощных потребителей осуществляется от точек питания, соединенных последовательно, друг за другом, т.е. по схеме шлейфом

Для работы фена, электрической зубной щетки, электробритвы, машинки для стрижки, точки питания располагают к схеме шлейфа

Стиральная машина, гидромассажная ванна, система джакузи, электронная крышка для биде и др. питание от отдельной параллельно проложенной линии электропередач

Аналогичная схема применяется при установке розеток на кухне. Параллельная разводка строится для холодильников, микроволновых печей, мощных кофемашин

Электрочайники, тостеры, миксеры, кофемолки, хлебопечки работают от розеток, соединенных последовательно кабелем

Кухня – место для мощных потребителей

Электрооборудование в ванных и туалетах

Перегорание розетки из-за перегрузки

Подключение розеток шлейфом

Фен как устройство для питания от шлейфовой розетки

Отдельная линия питания для стиральной машины

Шлейфовая установка розеток на кухне

Маломощные потребители кухонных кабельных линий

Розетки мощных потребителей, например, электрических духовок или котлов, подключаются в отдельную линию. Там, где это возможно, при монтаже используют цельные куски кабеля, лишенные каких-либо соединений. Линии электропередач проложены отдельно от щита к каждой точке, что чем-то напоминает исходящие от звезды узором лучи.

При необходимости подключения каждого такого потребителя питаемая точка должна выдерживать номинальный ток 16 — 32А. На ток с таким же показателем рассчитан и стоит на вводе.

Шлейфовое подключение выбирается, если необходимо запитать электрические розетки одной группы. Эти группы формируются в соответствии с расположением бытовых приборов.

Розетки с отдельными линиями – единственно верный вариант обслуживания мощных бытовых приборов, таких как стиральная машина или электрическая плита

Способ предполагает подключение всех элементов к общей линии электроснабжения.

Для снижения риска выхода из строя сразу нескольких точек мастера рекомендуют включать в одну систему не более двух-трех розеток. Этот момент четко прописан в СП 31-110-2003: допускается подключение до трех дополнительных электропотребителей шлейфом.

Существенным «минусом» такой схемы является то, что при случайном повреждении одного из проводников в зоне контакта все следующие за ним элементы перестают работать

Единственное условие – суммарная токовая нагрузка не превышает двукратного значения рабочего номинального тока первого (основного) электроприемника.

Но, в любом случае созданная таким образом схема рассчитана на нагрузку, суммарный показатель которой не превышает 16А. Несоблюдение условий эксплуатации может привести к возникновению аварийных ситуаций.

При подключении розеток совсем не обязательно использовать чистый тип проводки. При грамотном подходе их можно совместить, например, вывести силовой кабель на . И после него направить один кабель в виде петли, другой вести отдельно к точке подвода мощного оборудования в дом.

Количество питающих линий, прокладываемых от щитка, зависит от того, сколько трасс электропроводки планируется проложить.

Для подключения электрокамина мощностью 2кВт стоит предусмотреть отдельную независимую розетку, при этом утюг можно смело запитать от точек, подключенных шлейфовым способом

Вне зависимости от выбранного способа проводка может быть выполнена в одном из двух вариантов:

• открытый — предполагает прокладку проводов по поверхности стены;
• закрытый — включает выдалбливание каналов для прокладки ЛЭП в бетонных и кирпичных стенах, выборку канала в древесине для прокладки кабеля, протянутого в гофрированную трубу.

Открытый вариант более удобен и прост не только в установке, но и в обслуживании и управлении. Но с эстетической точки зрения открытый провод не всегда уместен. Да и к тому же «отъедает» часть полезной площади: сверху на кабель нельзя повесить полку или придвинуть мебель вплотную к стене.

При открытом способе монтажа для защиты РЕ-проводника от механических повреждений и придания ему более презентабельного вида используют кабель-каналы или пластиковые плинтуса

В салоне большинства есть перегородки, между которыми удобно разместить провода. Контроль состояния гусеницы осуществляется через верхнюю съемную часть.

Закрытый вариант разводки удобен тем, что исключает возможность случайного повреждения кабеля, делая его незаметным для окружающих.

Чтобы свести к минимуму необходимость «замуровывания» стен для создания ворот, закрытая проводка выполняется на этапе строительных или ремонтных работ до отделки

Но «незаметность» закрытой проводки может сыграть злую шутку с попыткой «забить гвоздь». Поэтому существует негласное правило: прокладывать провода относительно розеток строго вертикально или горизонтально.

Особенности установки шлейфового подключения

Как уже отмечалось, шлейфовый метод используется для подключения розеток одной группы, питающих маломощные устройства, такие как компьютер, аудиоаппаратура…

Этот вид подключения экономичнее и технически проще. Ведь для его реализации нет необходимости прокладывать много кабелей и использовать дополнительную защиту. Но стоит отметить, что каждая дополнительная точка созданной цепочки будет делать ее более уязвимой.

Например, мы знаем, что номинальный ток на розетку не должен превышать 16А. Если подключить такую ​​нагрузку в одну точку, то ничего страшного не произойдет. Но при включении в такую ​​нагрузку хотя бы 2-3 розеток одной линии, ее суммарные показания увеличатся, как следствие — силовой кабель может не выдержать.

Ключевым условием шлейфового соединения является соответствие сечения проводников перемычки сечению жил основной питающей линии провод защитного заземления. В любом случае его контур должен оставаться неразрывным.

Использование одного из технических решений позволяет снизить материальные затраты при подключении защитного провода к розеткам:

Монтаж разъема

Этот тип подключения выбирается при необходимости подключения розеток, расположенных практически вплотную друг к другу.

При шлейфном подключении магистральный провод, подведенный от силового щитка, входит в посадочное место многоместной розетки. От него он питает первую розетку, с которой через его же контакты питание идет на вторую розетку, со второй на третью.

Все провода проводника: синий для нуля «ноль», красно-коричневый для «фазы» и желто-зеленый для «земли» — соединены параллельно

При прокладке кабеля входящий и исходящий кабели подключаются непосредственно к контактной части устройства. По этой причине мастера рекомендуют использовать модели, оснащенные плоским пружинным контактом.

В крайнем случае подходят образцы, контакты которых выполнены в виде пластины, прижатой болтом. Устройства, в которых роль контакта выполняет обычный болт, для этой цели совершенно не подходят.

Одним из обязательных эксплуатационных требований при соединении розеток со шлейфом является необходимость уменьшения переходного сопротивления в цепи между контактными зажимами розетки и контактами электрической вилки.

Для достижения нужного эффекта клеммам придаются формы, позволяющие увеличить площадь самих контактов, а также силу их сжатия. Сегодня для установки защитного нуля часто используют соединители Scotchlok. Этот тип зажимного соединителя оснащен врезными контактами.

Для создания ответвления соединитель-клипса монтируется внутрь монтажной коробки, размещается между нижней частью устройства и механизмом розетки

Для использования соединителя-клипсы следует выбирать изделия, обеспечивающие дополнительное пространство для его размещения.

Через контакт первого вывода подается фазный провод питающего кабеля и РЕ-проводник шлейфа, идущий далее ко второму выводу. На второй контакт идут нулевые провода силового кабеля и шлейф на вторую розетку. По такому же принципу подключают к третьей и последующей розетке, если ее наличие предусмотрено схемой силовой разводки.

Согласно ПУЭ с. 1.7.144 для присоединения открытой токопроводящей части прибора к нулевому или заземляющему проводнику необходимо ответвление в полости электропроводки предназначенной для этого электроустановочной арматуры. К ним относятся розетки.

Основной задачей при подключении розеток, оборудованных заземлением, является обеспечение элементов по всей линии. Ведь если по какой-либо причине перегорит заземляющий контакт в розетке головного питания, все остальные участники цепи потеряют защитный ноль. И поэтому при необходимости ответвления заземлителя используют самый надежный вид соединения — опрессовку.

Для опрессовки очищенные концы проводов вводят в полость специальной металлической втулки и обжимают с помощью ручных пресс-клещей

Способ включает, кроме обычной скрутки проводов, дополнительную изоляцию и опрессовку их концов гильзой. Это обеспечивает бесперебойный контакт элементов цепи и ее высокую механическую прочность.

Установка дополнительной распределительной коробки

Этот способ предполагает установку распределительной коробки, соединенной с щитком ответвительной коробки или соединительной колодкой рядом с петлей розеток. В этом случае кабель разветвляется в распределительной коробке на участке до тех пор, пока не будет подведен к розетке.

Использование дополнительной ответвительной коробки для РЕ-проводников также позволяет параллельно соединять заземляющие контакты при разводке розеток кабелем

Соединения внутри ответвительной коробки, ведущей к каждой розетке, чаще всего выполняются сваркой. Изолированные концы всех жил рекомендуется прокладывать в распределительных коробках так, чтобы они не пересекались и не касались друг друга.

Планируя в будущем новые подключения от распределительной коробки, на этапе монтажа стоит оставить запас кабеля длиной 15-20 см

В обоих случаях при подключении фазы и нуля к гнездам проводов образуется петля, и ответвление от РЕ-проводника. Поэтому при закольцовывании розеток важно соблюдать полярность контактов: снять ноль с клеммы с нулевым проводником. То же самое проделайте с фазным проводом.

Учитывая количество работающих электроприборов, количество розеток в помещении может достигать 10 штук. Пользоваться тройниками и удлинителями не всегда удобно, да и опасно. В этом случае решают проблему установкой розеточных блоков вместо одной розетки.

Конструкция блока розеток, включающая до четырех отдельных элементов, соединяется так же, как и одиночная розетка.

Основное отличие накладной рамки от блока розеток в том, что каждый элемент в ней собран в последовательный кабель от одного к другому

При соединении блоков проводники соединяются любым из описанных способов. Открытые участки изолируют термоусадочной трубкой или обматывают изоляционной лентой.

Особенности параллельного соединения

Особенностью схемы параллельного подключения розеток, иначе называемой «звездой», является отдельное подключение к экрану каждой розетки.

Третье обоснованное название «беспилотный», т.к. предполагает возможность отказа от распределительной коробки. Способ активно практикуется в европейских странах, и мы его используем для обеспечения мощных потребителей отдельной линией, чаще всего в комбинации с петлевой технологией.

Один из вариантов параллельной схемы показана подборка фото:

Фотогалерея

Фото

При устройстве скрытой проводки кабель для параллельного соединения розеток можно проложить в общей калитке

По аналогии с петлевой схемой строятся гнезда и могут применяться коробки розеток, каждая из которых имеет трехжильный кабель

Розетки устанавливаются в углубление, выбранное в стене и закрепляемое цементным или гипсовым раствором.

Края розеток должны быть на одном уровне с плоскостью стены. Убедившись в этом, пространство вокруг оштукатуривается

Каждая розетка должна иметь 10-15 см собственного трехжильного кабеля, который должен быть свободен от общей изоляции на 10 см

С проводов, освобожденных от общей изоляции, снимается 10 мм собственной полимерной оболочки

Каждая группа проводов подключается к собственному выходному механизму с учетом клемм, обозначенных производителем.

Параллельное подключение, рабочие части розеток закрыты общей лицевой панелью

Шаг 1: Скрытая прокладка кабеля параллельно

Шаг 2: Подготовка парной розетки к установке

Шаг 3: Крепление коробок розеток к подготовленной стене

Шаг 4: Выравнивание стены вокруг установленных розеток

Шаг 5: Удаление общей изоляции кабелей

Шаг 6: Зачистка нуля, фазы и заземления

Шаг 7: Параллельная установка розеток

Шаг 8: Установка и крепление общей передней панели

Плюс «звездочки» за обеспечение максимальной степени безопасности. Существенным преимуществом является создание возможности индивидуального управления крупными потребителями энергии, что является приоритетом для силовой проводки, например, для электросетей. Минус схемы заключается во внушительных трудозатратах электрика и в почти трехкратном расходе кабеля.

Параллельная схема также используется для подключения трехфазных розеток, которые будут питать мощные электроприборы. При этом сечение жил, питающих таких потребителей, должно быть не менее 2,5 кв. мм

Для большей надежности они должны иметь небольшой запас по току. Это позволит компенсировать фактическое отклонение диаметра, указанного производителем, от их номинального значения, чем часто «грешат» изделия, представленные сегодня на рынке. Кроме того, данное решение обеспечит возможность эксплуатации оборудования в режиме перегрузки.

Этот способ установки выгоден тем, что работоспособность каждой отдельной точки не влияет на работу остальных участников цепи. Для бытовой техники такая схема считается наиболее стабильной и безопасной.

Параллельный способ подключения розеток обеспечивает независимость каждой точки питания: сколько бы розеток ни было в цепи, напряжение будет одинаковым

Подключение трехфазной розетки, оборудованной заземлением, выполняется с помощью отдельная четырехпроводная проводка. Кабель, включающий в себя три фазы, заземление и ноль, идет прямо от щитка.

Назначение провода проще всего определить по цвету изоляции:

• «Фаза» — провода с белым оттенком;
• «Ноль» — изоляция окрашена в синий цвет;
• «Заземление» — оплётка жёлто-зелёного цвета.

Заземление по сути является защитным нулем. Чтобы он таковым и оставался, необходимо обеспечить его надежное и постоянное соединение на протяжении всей линии.

Для соединения проводов и подключения к розетке первым делом нужно укоротить их концы. Использование бокорезов позволит провести максимально точную работу. Конец каждого провода зачищают на 15-20 мм от внешней изоляции острым ножом.

Подключение проводов выполняется в следующей последовательности:

1. Снимите пластиковую защитную крышку с розетки.
2. Прижимные винты ослабляются на 5-6 мм. Те же манипуляции проделываются с винтом и на клемме заземления.
3. Зачищенные концы проводов поочередно вставляются в коробку с учетом положения вводных клемм и укладываются в соответствующие гнезда.
4. Гнезда с проложенными проводами стянуты шурупами.
5. Розетка с подключенными проводами вставляется в нишу стены и фиксируется боковыми зажимами.

Для получения более надежной сборки некоторые мастера закручивают оголенные концы жил в виде петли или кольца так, чтобы их диаметр соответствовал размеру ножек саморезов.

Схема применяется не только для питания отдельно расположенных розеток, но и для соединения блоков, включающих две и более точек

После этого каждый винт откручивается по очереди, его основание обматывается проволочным кольцом и туго затягивается.

При этом все достоинства схемы сохранены. Единственное, процесс подключения занимает чуть больше времени и сил.

Увеличение расходов не является аргументом для тех, для кого безопасность является приоритетом. Если смотреть на ситуацию более глобально, то иногда лучше сразу вложить больше денег и сил, оборудовав для розетки автономную линию электропередач. Тогда каждый раз не придется думать о том, можно ли использовать точку для подключения того или иного электроприбора.

Выводы и полезное видео по теме

Видео №1. Методические рекомендации по применению петлевого метода:

Видео №2. Подробное ознакомление с одним из безопасных вариантов подключения розеток:

При условии, что количество энергии, затрачиваемой на бытовые нужды, с каждым годом увеличивается, а потому и требования к надежности розеток непременно будут повышаться, предпочитая по-прежнему следовать параллельной схеме разводки. Особенно если речь идет о серьезных потребителях энергии.

Для питания светильников, электросигнализаций и подобных устройств подходит вариант подключения кабелем.

Возникли вопросы по теме статьи, обнаружены огрехи в изложенной информации, есть желание поделиться опытом самостоятельной проводки? Пожалуйста, напишите комментарий в поле ниже.

параллельных сокетных соединений python – Qaru Вот.

Сервер:

 импортная розетка
из процесса многопроцессорного импорта
def process_request (соединение, адрес):
    print('подключенный клиент:', адрес)
    с подключением:
        пока верно:
            данные = conn.recv (1024)
            если не данные:
                ломать
            печать (данные. декодировать ('utf8'))
если __name__ == '__main__':
    с socket.socket() в качестве носка:
        sock.bind(('', 10001))
        носок.слушай()
        пока верно:
            соединение, адрес = sock.accept()
            p = Process (target = process_request, args = (conn, addr))
            print('запуск нового процесса')
            п.старт()
            р.присоединиться()


Клиент:

 сокет импорта
из времени импортировать сон
из многопроцессорного пула импорта
def create_socket_and_send_data (число):
    print(f'начать отправку данных для {number}')
    с socket.create_connection(('127.0.0.1', 10001)) в качестве носка:
        пытаться:
            sock. sendall(f'отправка данных из сокета {number} (1)\n'.encode('utf8'))
            спать(2)
            sock.sendall(f'отправка данных из сокета {number} (2)\n'.encode('utf8'))
        кроме socket.error как ex:
            print('ошибка отправки данных', ex)
    print(f'все данные для {number} отправлены')
если __name__ == '__main__':
    с пулом (процессы = 3) в качестве пула:
        pool.map (create_socket_and_send_data, диапазон (5))


Вывод клиента:

 $ python 59_several_connection_client.py
начать отправку данных для 0
начать отправку данных для 1
начать отправку данных для 2
все данные для 0 отправляются
все данные для 1 отправлены
все данные для 2 отправлены
начать отправку данных для 3
начать отправку данных для 4
все данные для 3 отправлены
все данные за 4 отправлены


Вывод сервера:

 запуск нового процесса
подключенный клиент: ('127.0.0.1', 63476)
отправка данных из 0 сокета (1)
отправка данных из 0 сокета (2)
запуск нового процесса
подключенный клиент: ('127.
