Как подключить розетку к ДСУП?

19 апреля 2022 k-igor

Практически любой проект внутреннего электроснабжения включает в себя основную и дополнительную системы уравнивания потенциалов. В этой теме хочу затронуть одно очень интересное требование. Я уверен, большинство из вас даже о нем не знают. Я тоже не знал =)

Можно долго спорить и обсуждать о необходимости включения розетки в ДСУП, например, в ванной комнате. В соответствии с нашими нормами, защитные контакты розеток ванных, душевых и сантехкабин должны включаются в дополнительную систему уравнивания потенциалов.

Как на практике это реализовывают? Устанавливают КУП с клеммником и медным проводом сечением 2,5 мм2 соединяют КУП с защитным контактом розетки.

Однако, есть такой нормативный документ:

СП437.1325800.2018 (Электроустановки низковольтные зданий и сооружений. Правила проектирования защиты от поражения электрическим током.

)

6.3.4 В каждом отдельном помещении дополнительное защитное уравнивание потенциалов должно быть выполнено таким образом, чтобы оно охватывало все доступные одновременному прикосновению открытые проводящие части стационарного и фиксированного электрооборудования, сторонние проводящие части, включая металлическую арматуру строительных конструкций зданий, если она доступна прикосновению.

К системе дополнительного уравнивания потенциалов должны быть подключены защитные проводники электрических цепей электрооборудования, расположенного в соответствующем помещении.

Использование защитного контакта штепсельных розеток для подключения защитного проводника к системе дополнительного уравнивания потенциалов не допускается.

Больше всего приковывает внимание последний абзац данного нормативного требования. В соответствии с этим пунктом, мы не имеем права подключать проводник ДСУП к контакту розетки.

На мой взгляд это очень странное требование.

Что я думаю об этом и как обойти это требование?

Я все-таки надеюсь, что разработчики не ошиблись и буду исходить именно из этого.

В данном нормативном пункте не написано, что не нужно подключить розетку к ДСУП, а лишь то, что мы не должны использовать для этого контакт розетки.

Поэтому, если выполнять ДСУП в соответствии с СП437.1325800.2018, то мы должны применить более глубокую монтажную коробку для установки розетки, чтобы в нее можно было дополнительно установить клемму, например, WAGO на 3 контакта. Таким образом мы не нарушим п.6.3.4 СП437.1325800.2018. Проводник ДСУП будет соединен с контактом розетки через данную клемму.

Полезное видео по подключению розеток и светильников «шлейфом»:

А как вы считаете, как еще можно обойти данное требование?

Советую почитать:

Вы можете пролистать до конца и оставить комментарий. Уведомления сейчас отключены.

Как подключить розетку с двумя проводами без заземления схема. Как сделать заземление своими руками

Содержание

  1. Как подключить розетку с двумя проводами без заземления схема. Как сделать заземление своими руками
    • В старой розетке
    • Без провода “земли”
    • Варианты подключения заземления
  2. Можно ли подключить розетку с заземлением без заземления. Как проверить розетки
  3. Как подключить розетку 3 провода. Земля, ноль и фаза
  4. Розетка без заземления. Какие розетки выбрать — розетки с заземлением или розетки без заземления?
  5. Как подключить двойную розетку 2 провода. Монтаж двойной розетки
    • Установка розетки в один подрозетник
    • Извлечение старой розетки
    • Установка нового подрозетника
    • Установка розетки
  6. Как подключить двойную розетку 4 провода. Сборка розетки с четырьмя проводами и для чего они нужны

Как подключить розетку с двумя проводами без заземления схема.

Как сделать заземление своими руками

При установке (или обследовании) розетки обращают внимание на подключение заземляющего языка к системе заземления.В случае игнорирования электриками требования подключению розетки к защитной схеме достаточно провести дополнительный провод (или подключить имеющийся) к специальной шине на площадке с распределительным щитком. Такую шину не сложно узнать по подключению ее к металлическому корпусу электрического щитка.

При необходимости чтения схемы прокладки проводов в доме для систем TN-S или TN-C-S используются следующие обозначения:

В старой розетке

Понятие старой розетки связано с отсутствием точки присоединения заземляющего проводника в керамической сердцевине. В этом случае нельзя обнаружить подпружиненные усики по бокам от гнезда подключения вилки. Также нет и отверстий вывода усов через пластиковую накладку розетки.При оборудовании в доме заземляющего контура соответствующий провод обматывается и прячется в гнезде. К такому способу прибегают при подключении «неопасных» потребителей – люстры, телевизор.

Для исправления ситуации достаточно заменить сердцевину розетки с последовательным подключением фазного и нулевого провода, заземляющего кабеля к точке подпружиненного контакта.

Без провода “земли”

В случае отсутствия штатного заземляющего контура работы по заземлению розетки окажутся более сложными, и предполагают:

При размещении заземлителя учитывают ряд условий:

Прокладку кабеля следует доверить специалистам энергоснабжающей организации. Возможно, потребуется и замена проводки по всей квартире в случае ее изношенности. После проведения работ электрики проведут и замер в зоне возможного растекания тока по поверхности земли. Допустимое значение – не более 4 Ом.

Варианты подключения заземления

При прокладке провода в квартире делают это через специальную распределительную коробку с тремя парами контактов:Если к системе заземления подключают многоточечную розетку или выключатель, то обязательным условием является установка перемычек между центральными клеммами каждого из гнезд.

В общем виде алгоритм работ по заземлению розетки выглядит следующим образом:

По завершению работ не лишним будет проведения тестирования каждой из точек подключения.

Можно ли подключить розетку с заземлением без заземления. Как проверить розетки

Осмотрите на наличие заземляющих контактов. Обычно они установлены сбоку перпендикулярно к отверстиям для вилки. Устаревшие розетки целесообразно заменить на новые — это не так дорого.

Розетка без заземления допускается только для маломощных устройств. Настольная лампа или подзарядка для телефона идет с плоской штепсельной вилкой без боковых контактов. Но, в ванной и для мощных электроприборов должно быть заземление.

Даже если Вы видите розетку с заземляющими контактами — это не говорит, о том что она безопасная. Ее мог поставить какой-нибудь электрик-халтурщик, если у него не было другой. Это довольно распространенный случай.

Чтобы удостовериться в обратном, придется разобрать и посмотреть, что там внутри. Отключите питание в щитке, и открутите винтик посредине разъема. Далее снимите корпус с рамкой и посмотрите, как соединены контакты.

Розетка подключается тремя проводами: фаза — коричневым или черным, нейтраль — синим, и «земля» желто-зеленым, ведущим к боковым контактам.

Если Ваша схема подключения отличается от приведенной выше, значит что-то не так. Отсутствие заземления в проводке говорит о том, что ее придется переделывать. Необходимо заменить двухжильный кабель на трехжильный.

Иногда боковые контакты соединены с нейтралью перемычкой — так называемое «зануление», что тоже неправильно. Данный факт уже говорит о некомпетентности электрика, монтируемого розетку. Если он прокладывал всю проводку, вероятно это не единственное нарушение правил безопасности. Стоит осмотреть всю домашнюю сеть.

Если проигнорировать, при утечке поврежденное место начнет искриться и коротить. В результате возникнет возгорание, начнет плавиться изоляция, пластик, и огонь перекинется на легковоспламеняющиеся материалы. Опять-таки это не зависит от того, работает ли электроприбор, и пожар может начаться, даже при Вашем отсутствии.

Зануление допускается только в общей щитовой или на подстанции. После подъездного щитка зануление делать опасно. Если «отвалится» PEN-проводник, на него попадет фаза, и корпус электрооборудования окажется под напряжением. Это опасно, как ударом тока, так и возгоранием.

Чисто теоретически, допускается применение «земли» в качестве нейтрали, но не наоборот.

Снимите перемычку и старайтесь не пользоваться этой розеткой, пока не переделаете проводку. Даже если все три контакта подключены правильно, не факт, что все работает исправно. Потому, нужна дополнительная проверка.

Как подключить розетку 3 провода. Земля, ноль и фаза

Всего существует три вида проводов: заземление, ноль и фаза. Расцветка наносится на весь провод, поэтому даже если вы перережете кабель посередине, то все равно сможете понять, где какой контакт.  Заземление обозначается следующим образом:

  1. Желто-зеленый цвет (в абсолютном большинстве случаев).
  2. Зеленый или желтый.

В схеме электропроводки заземление обозначается аббревиатурой РЕ.

Обратите внимание: на чертежах и на сленге электриков заземление часто называется нулевой защитой. Не перепутайте ее с нулем, иначе произойдет замыкание.

Ноль в кабеле обозначается сине-белым или просто синим цветом, обозначение в схеме буквой N. Иногда его называют нейтралью или нулевым контактом, поэтому будьте внимательны и не путайте эти понятия.

Теперь разберем, какой цвет провода фазы применяется чаще всего. Здесь вам придется нелегко, поскольку вариантов может быть масса. Мы советуем идти обратным путем – сначала обнаружить желто-зеленую землю, потом синий ноль, а оставшиеся в кабеле провода будут фазой. Соединять их необходимо согласно цветов, чтобы не возникало путаницы. Чаще всего в трехжильных системах они маркируются коричневым цветом, но могут быть и иные варианты:

  • черный;
  • красный;
  • серый;
  • белый;
  • розовый.

На схематических изображениях фазу отображают буквой L. Обнаружить ее можно тестерной отверткой или мультиметром. При соединении проводов используйте специальные зажимы или спаивайте их со смещением друг относительно друга , чтобы не произошло КЗ или окисления контактов с последующей потерей напряжения.

Источник: https://remont.ru-best.com/dizayn/shema-podklyucheniya-dvoynoy-rozetki-s-zazemlenie-i-bez-tipy-dvoynyh-rozetok

Розетка без заземления. Какие розетки выбрать — розетки с заземлением или розетки без заземления?

Если в помещении нет заземления, то в нем устанавливают розетки без заземления. Обычно это старые жилые дома или офисы, где не проводилось капитального ремонта и замены электропроводки. В таких помещениях нет смысла устанавливать розетки с заземлением, потому что заземляющий контакт розетки будет просто не к чему подключить.

Если здание современное и в нем предусмотрено заземление, то обычно в нем устанавливаются розетки с заземлением. Визуально один вид розеток легко отличить от другого по наличию заземляющего контакта.

Случается, что владелец помещения просто не понимает, что такое заземление и зачем оно нужно. Онможет им просто пренебречь, немного сэкономить и установить розетки без заземления в дом с современной электропроводкой с заземлением.

Рассмотрим, почему это опасно?

В наших квартирах множество электроприборов. При нормальной работе прибора напряжения на корпусе нет. Жильцы квартиры привыкли, что до электроприбора в процессе работы можно безбоязненно дотрагиваться. В случае поломки электроприбора, включенного в сеть, на его корпусе может возникнуть напряжение, дотрагиваться до негоопасно для жизни. Визуально наличие напряжения на корпусе прибора определить не возможно, если только он не нагрелся до такой степени, что начал плавиться, дымить и пахнуть.

Представим себе ситуацию, что электроприбор сломался, и на его корпусе появилось напряжение.

Если в жилом помещениинет заземления, то при касании к корпусу сломанного электрического прибора (утюга, пылесоса или стиральной машины) весь ток пройдет через тело человека, и это может бытьсмертельно опасным. Для здоровья человека опасен ток в несколько десятков миллиампер.

Если в жилом помещенииесть заземление, то ситуация будет другой. Сопротивление тела человека гораздо выше, чем сопротивление проводников в цепи заземления. Большая часть тока при поломке электрического прибора уйдет именно в цепь заземления. Даже если человеку не повезет коснуться до электрического прибора в момент его поломки, и корпус прибора будет под напряжением, то все равно он получит гораздоболее слабый удар электрическим током, чем мог бы получить при отсутствии заземления.

Подключение розеток должно проводится квалифицированным специалистом! Если к клеммам заземления розетки в процессе их установки не был подсоединен провод заземления, то установка розетки с заземлением не дает никаких преимуществ по сравнению с розеткой без заземления.

Напоминаем, что заземление – это мера, повышающая безопасность и необходимая для защиты от удара электрическим током, и если оно предусмотрено, то не стоит им пренебрегать, даже если в вашем электрическом щите установлены все необходимые и самые современные аппараты защиты (автоматические выключатели, УЗО и др.).

В целях повышения электробезопасности в домах с современной электропроводкой необходимо устанавливать электрические розетки с заземлением. Для повышения безопасности группы розеток в квартирном электрощите должны быть также защищены качественным устройством защитного отключения (УЗО).

Как подключить двойную розетку 2 провода. Монтаж двойной розетки

Перед началом работы необходимо обязательно обесточить помещение, в котором будет устанавливаться прибор. Схема подключения двойной розетки, с заземляющим проводом, зависит от её классификации. Если установка будет производиться на новом месте, то в первую очередь подготовить нишу для подрозетника. При замене нужно демонтировать старое устройство, и если есть необходимость, заменить провода.

Установка розетки в один подрозетник

Монтаж двойной розетки в один подрозетник, можно осуществить не демонтируя старый. Замена старой одиночной розетки на сдвоенный вариант, чаще всего происходит, в связи с её поломкой. Нередко их подключают не в соответствии с нагрузкой, в результате чего она быстро подгорает от перегрева проводки и её корпус плавиться. Чтобы этого не допустить, необходимо учесть все нюансы и посоветоваться со специалистом . Важно подобрать кабель с соответствующим сечением. Если учитывать каждую мелочь и делать на совесть — прибор может прослужить долгое время. Иногда после замены розеток приходится делать небольшой ремонт, поэтому не стоит исключать этой возможности.

Извлечение старой розетки

После отключения электричества необходимо убедиться, что кабель с которым придется работать — обесточен. Проверить можно индикаторной отверткой.После этого приступают к демонтажу старого устройства. В первую очередь нужно открутить крепежные винты, и снять защитную крышку. Далее необходимо отсоединить провода и открутить крепёжные распорки. Затем извлекают сердцевину.

Установка нового подрозетника

Самым трудоёмким процессом является установка подрозетника. От этого зависит как будут продвигаться дальнейшие дела, а также окончательный результат. Начинается установка с подготовки ниши. Для этого понадобится перфоратор, которым нужно выдолбить небольшое углубление в стене, в том месте где будет источник питания. Ниша должна быть больше, чем корпус подрозетника.

Когда углубление готово, крепится сам подрозетник, но перед этим необходимо пропустить через него силовой кабель. Фиксируется он при помощи держателей, находящихся с его обоих боков. Затем нужно закрутить установочные лапки, которые распираются в стенки и держат корпус. Иногда они могут отсутствовать, и их необходимо покупать отдельно. Вот поэтому перед началом работы рекомендуется всё проверить и подготовить.

Со временем, конструкция может расшататься, и впоследствии розетка вываливается наружу. Чтобы этого не случилось, некоторые хозяева, заполняют свободное пространство между корпусом и стенками ниши, каким-нибудь раствором. Можно использовать гипс, алебастр или обычный цементный раствор.

Установка розетки

Как правильно подключить двойную розетку, чтобы потом не пришлось переделывать? Начинать нужно с зачистки кабеля. Для этого необходимо снять основную его оболочку, чтобы были видны жилы, с запасом около 10 см. Сильно длинные провода могут не поместится в коробке. Если проводка старая и концы очень короткие, их можно нарастить. Для хорошего контакта лучше использовать специальные клеммы, или скрутить их пассатижами, а затем изолировать.

Далее нужно зачистить концы на 1,5 см. После чего нужно подсоединить их к контактам на керамической сердцевине. Привычно считать маркировку проводов по их цвету. Обычно, фазой отмечается коричневый провод, ноль — синий, а земля — жёлтого цвета.

После этого необходимо ослабить контактные клеммы на сердцевине розетки, вставить зачищенные концы в таком порядке: фаза и ноль должны быть подключенными к боковым контактам, а заземляющий провод подсоединяется к центральному контакту, который обычно маркируется значком заземления. Главное ничего не перепутать, чтобы избежать замыкания.

Когда контакты подключены и затянуты, можно приступать непосредственно к самой установке двойной розетки. Для этого, аккуратным образом укладываются провода в подрозетник, чтобы они не попали под крепёж. Некоторые электрики советуют их сложить гармошкой и связать. Затем сердцевина розетки вкладывается внутрь закреплённого подрозетника и фиксируется крепежными лапками или саморезами. Чтобы не было перекоса, можно воспользоваться уровнем. Заканчивается процесс прикреплением защитной пластины, после чего закрывается декоративной рамкой, которая обычно просто защёлкивается в специальные пазы.

Если всё сделано правильно, то не должно остаться никаких зазоров. Не стоит думать, что если розетка двойная, то мощность её удваивается. Она и питающая её электропроводка, рассчитана на 16 ампер, что необходимо учесть при её эксплуатации.

Иногда люди спрашивают, как подключить розетку без заземления. Это не составляет никакой сложности. Процесс похож на предыдущий, только при этом лучше использовать двужильный кабель. Если такой возможности не представляется, то заземляющую жилу обрезают до основной оболочки, изолируя его. При этом, используется самая обычная розетка на два гнезда.

Как подключить двойную розетку 4 провода. Сборка розетки с четырьмя проводами и для чего они нужны

Итак, у вас что-то случилось, пришлось разбирать и собирать розетку. При сборке вы столкнулись с проблемой – в розетке 4 провода. «Что это, зачем и какие провода подключать?» – наверное, эти вопросы вы сначала себе задали. Давайте разбираться, для начала – для чего в розетке 4 провода.

Современные розетки устроены системой, то бишь электричество идёт от источника к одной розетки, от розетки к другой, от той к третьей и так дальше.

Благодаря этому решению в доме используется меньшее количество проводов, чем если бы при подключении напрямую от источника питания к розетке.

Таким образом от источника питания идёт два провода – фаза и ноль, два других провода идёт к другой розетке и передают на неё электричество.

Источник svouimirukami.ru

Разобраться какие провода подключать весьма просто.

Для этого вам понадобится индикатор напряжения. При включённом питании проверяем индикатором все четыре провода, лишь на один, из которых сработает индикатор.

После отключите питание и подключите провод фазы к розетке через клеммы. Методом подбора нужно будет выбрать провод нуля.

Не подключайте провода при включённом питании, это опасно. Всегда перед подключением провода выключайте питание.

Ну а дальше просто подключите оставшиеся провода – к каждому проводу пару.

В случае если у вас нет индикатора напряжения, то придётся самостоятельно подобрать провод фазы и нуля, после чего всё также подключить вторую пару.

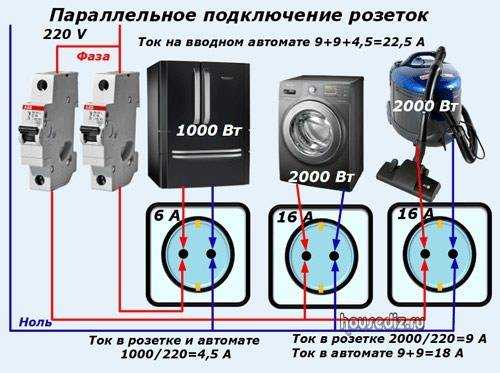

Последовательное и параллельное подключение розеток

Выполнение повседневных бытовых обязанностей значительно облегчается многочисленными техническими приспособлениями и приспособлениями. «Неутомимые работники» освещают помещения, стирают, взбивают, пекут, моют посуду вместо нас. Однако просто купить их недостаточно, оборудование нужно правильно подключить, согласитесь.

Вспомните, сколько негативных эмоций вызывает сработавший автомат, который обрывает линию из-за перегрузки в крайне неподходящий момент. Очень мало удовольствия доставляет испорченный котел, компьютер, холодильник. Но перечисленные неприятности можно банально предотвратить и вообще исключить, в чем мы рады помочь.

Для этого нужно всего лишь узнать, как производится параллельное и последовательное соединение розеток для бытовой техники, в каких случаях используются схемы «петля» и «звезда». Эта очень полезная информация будет представлена ​​нашей статьей.

Содержание статьи:

  • Способы подключения розеток
  • Особенности установки петлевого подключения
    • Монтаж разъема
    • Установка дополнительной распределительной коробки
  • Особенности параллельного подключения
  • Выводы и полезное видео по теме

Способы подключения розеток

На сегодняшний день розетки подключаются двумя способами: в первом для каждой точки устраивается отдельная линия разводки, во втором — несколько точки подключаются сразу к одной ветке.

Тип устанавливаемых розеток тесно связан с типом электропроводки: используются ли розетки однофазные, снабженные заземлением или без него, или устанавливаются трехфазные устройства для питания устройств, работающих с напряжением 380 вольт.

Подавляющее большинство технических устройств, которые необходимо подключить к электроснабжению, расположены или приурочены к кухне и ванной комнате:

Галерея изображений

Фото

Кухня — помещение, в котором используются электроприборы, подключенные к как индивидуальные, так и общие линии электропередач

Электрооборудование различной мощности, оборудованное санузлами и совмещенными санузлами

При включении мощного прибора с другими в последовательно соединенную цепь розеток сгорит проводка и розетка

Питание маломощных потребителей осуществляется от точек питания, соединенных последовательно, друг за другом, т.е. по схеме шлейфом

Для работы фена, электрической зубной щетки, электробритвы, машинки для стрижки, точки питания располагают к схеме шлейфа

Стиральная машина, гидромассажная ванна, система джакузи, электронная крышка для биде и др. питание от отдельной параллельно проложенной линии электропередач

Аналогичная схема применяется при установке розеток на кухне. Параллельная разводка строится для холодильников, микроволновых печей, мощных кофемашин

Электрочайники, тостеры, миксеры, кофемолки, хлебопечки работают от розеток, соединенных последовательно кабелем

Кухня – место для мощных потребителей

Электрооборудование в ванных и туалетах

Перегорание розетки из-за перегрузки

Подключение розеток шлейфом

Фен как устройство для питания от шлейфовой розетки

Отдельная линия питания для стиральной машины

Шлейфовая установка розеток на кухне

Маломощные потребители кухонных кабельных линий

Розетки мощных потребителей, например, электрических духовок или котлов, подключаются в отдельную линию. Там, где это возможно, при монтаже используют цельные куски кабеля, лишенные каких-либо соединений. Линии электропередач проложены отдельно от щита к каждой точке, что чем-то напоминает исходящие от звезды узором лучи.

При необходимости подключения каждого такого потребителя питаемая точка должна выдерживать номинальный ток 16 — 32А. На ток с таким же показателем рассчитан и стоит на вводе.

Шлейфовое подключение выбирается, если необходимо запитать электрические розетки одной группы. Эти группы формируются в соответствии с расположением бытовых приборов.

Розетки с отдельными линиями – единственно верный вариант обслуживания мощных бытовых приборов, таких как стиральная машина или электрическая плита

Способ предполагает подключение всех элементов к общей линии электроснабжения.

Для снижения риска выхода из строя сразу нескольких точек мастера рекомендуют включать в одну систему не более двух-трех розеток. Этот момент четко прописан в СП 31-110-2003: допускается подключение до трех дополнительных электропотребителей шлейфом.

Существенным «минусом» такой схемы является то, что при случайном повреждении одного из проводников в зоне контакта все следующие за ним элементы перестают работать

Единственное условие – суммарная токовая нагрузка не превышает двукратного значения рабочего номинального тока первого (основного) электроприемника.

Но, в любом случае созданная таким образом схема рассчитана на нагрузку, суммарный показатель которой не превышает 16А. Несоблюдение условий эксплуатации может привести к возникновению аварийных ситуаций.

При подключении розеток совсем не обязательно использовать чистый тип проводки. При грамотном подходе их можно совместить, например, вывести силовой кабель на . И после него направить один кабель в виде петли, другой вести отдельно к точке подвода мощного оборудования в дом.

Количество питающих линий, прокладываемых от щитка, зависит от того, сколько трасс электропроводки планируется проложить.

Для подключения электрокамина мощностью 2кВт стоит предусмотреть отдельную независимую розетку, при этом утюг можно смело запитать от точек, подключенных шлейфовым способом

Вне зависимости от выбранного способа проводка может быть выполнена в одном из двух вариантов:

  • открытый — предполагает прокладку проводов по поверхности стены;
  • закрытый — включает выдалбливание каналов для прокладки ЛЭП в бетонных и кирпичных стенах, выборку канала в древесине для прокладки кабеля, протянутого в гофрированную трубу.

Открытый вариант более удобен и прост не только в установке, но и в обслуживании и управлении. Но с эстетической точки зрения открытый провод не всегда уместен. Да и к тому же «отъедает» часть полезной площади: сверху на кабель нельзя повесить полку или придвинуть мебель вплотную к стене.

При открытом способе монтажа для защиты РЕ-проводника от механических повреждений и придания ему более презентабельного вида используют кабель-каналы или пластиковые плинтуса

В салоне большинства есть перегородки, между которыми удобно разместить провода. Контроль состояния гусеницы осуществляется через верхнюю съемную часть.

Закрытый вариант разводки удобен тем, что исключает возможность случайного повреждения кабеля, делая его незаметным для окружающих.

Чтобы свести к минимуму необходимость «замуровывания» стен для создания ворот, закрытая проводка выполняется на этапе строительных или ремонтных работ до отделки

Но «незаметность» закрытой проводки может сыграть злую шутку с попыткой «забить гвоздь». Поэтому существует негласное правило: прокладывать провода относительно розеток строго вертикально или горизонтально.

Особенности установки шлейфового подключения

Как уже отмечалось, шлейфовый метод используется для подключения розеток одной группы, питающих маломощные устройства, такие как компьютер, аудиоаппаратура…

Этот вид подключения экономичнее и технически проще. Ведь для его реализации нет необходимости прокладывать много кабелей и использовать дополнительную защиту. Но стоит отметить, что каждая дополнительная точка созданной цепочки будет делать ее более уязвимой.

Например, мы знаем, что номинальный ток на розетку не должен превышать 16А. Если подключить такую ​​нагрузку в одну точку, то ничего страшного не произойдет. Но при включении в такую ​​нагрузку хотя бы 2-3 розеток одной линии, ее суммарные показания увеличатся, как следствие — силовой кабель может не выдержать.

Ключевым условием шлейфового соединения является соответствие сечения проводников перемычки сечению жил основной питающей линии провод защитного заземления. В любом случае его контур должен оставаться неразрывным.

Использование одного из технических решений позволяет снизить материальные затраты при подключении защитного провода к розеткам:

Монтаж разъема

Этот тип подключения выбирается при необходимости подключения розеток, расположенных практически вплотную друг к другу.

При шлейфном подключении магистральный провод, подведенный от силового щитка, входит в посадочное место многоместной розетки. От него он питает первую розетку, с которой через его же контакты питание идет на вторую розетку, со второй на третью.

Все провода проводника: синий для нуля «ноль», красно-коричневый для «фазы» и желто-зеленый для «земли» — соединены параллельно

При прокладке кабеля входящий и исходящий кабели подключаются непосредственно к контактной части устройства. По этой причине мастера рекомендуют использовать модели, оснащенные плоским пружинным контактом.

В крайнем случае подходят образцы, контакты которых выполнены в виде пластины, прижатой болтом. Устройства, в которых роль контакта выполняет обычный болт, для этой цели совершенно не подходят.

Одним из обязательных эксплуатационных требований при соединении розеток со шлейфом является необходимость уменьшения переходного сопротивления в цепи между контактными зажимами розетки и контактами электрической вилки.

Для достижения нужного эффекта клеммам придаются формы, позволяющие увеличить площадь самих контактов, а также силу их сжатия. Сегодня для установки защитного нуля часто используют соединители Scotchlok. Этот тип зажимного соединителя оснащен врезными контактами.

Для создания ответвления соединитель-клипса монтируется внутрь монтажной коробки, размещается между нижней частью устройства и механизмом розетки

Для использования соединителя-клипсы следует выбирать изделия, обеспечивающие дополнительное пространство для его размещения.

Через контакт первого вывода подается фазный провод питающего кабеля и РЕ-проводник шлейфа, идущий далее ко второму выводу. На второй контакт идут нулевые провода силового кабеля и шлейф на вторую розетку. По такому же принципу подключают к третьей и последующей розетке, если ее наличие предусмотрено схемой силовой разводки.

Согласно ПУЭ с. 1.7.144 для присоединения открытой токопроводящей части прибора к нулевому или заземляющему проводнику необходимо ответвление в полости электропроводки предназначенной для этого электроустановочной арматуры. К ним относятся розетки.

Основной задачей при подключении розеток, оборудованных заземлением, является обеспечение элементов по всей линии. Ведь если по какой-либо причине перегорит заземляющий контакт в розетке головного питания, все остальные участники цепи потеряют защитный ноль. И поэтому при необходимости ответвления заземлителя используют самый надежный вид соединения — опрессовку.

Для опрессовки очищенные концы проводов вводят в полость специальной металлической втулки и обжимают с помощью ручных пресс-клещей

Способ включает, кроме обычной скрутки проводов, дополнительную изоляцию и опрессовку их концов гильзой. Это обеспечивает бесперебойный контакт элементов цепи и ее высокую механическую прочность.

Установка дополнительной распределительной коробки

Этот способ предполагает установку распределительной коробки, соединенной с щитком ответвительной коробки или соединительной колодкой рядом с петлей розеток. В этом случае кабель разветвляется в распределительной коробке на участке до тех пор, пока не будет подведен к розетке.

Использование дополнительной ответвительной коробки для РЕ-проводников также позволяет параллельно соединять заземляющие контакты при разводке розеток кабелем

Соединения внутри ответвительной коробки, ведущей к каждой розетке, чаще всего выполняются сваркой. Изолированные концы всех жил рекомендуется прокладывать в распределительных коробках так, чтобы они не пересекались и не касались друг друга.

Планируя в будущем новые подключения от распределительной коробки, на этапе монтажа стоит оставить запас кабеля длиной 15-20 см

В обоих случаях при подключении фазы и нуля к гнездам проводов образуется петля, и ответвление от РЕ-проводника. Поэтому при закольцовывании розеток важно соблюдать полярность контактов: снять ноль с клеммы с нулевым проводником. То же самое проделайте с фазным проводом.

Учитывая количество работающих электроприборов, количество розеток в помещении может достигать 10 штук. Пользоваться тройниками и удлинителями не всегда удобно, да и опасно. В этом случае решают проблему установкой розеточных блоков вместо одной розетки.

Конструкция блока розеток, включающая до четырех отдельных элементов, соединяется так же, как и одиночная розетка.

Основное отличие накладной рамки от блока розеток в том, что каждый элемент в ней собран в последовательный кабель от одного к другому

При соединении блоков проводники соединяются любым из описанных способов. Открытые участки изолируют термоусадочной трубкой или обматывают изоляционной лентой.

Особенности параллельного соединения

Особенностью схемы параллельного подключения розеток, иначе называемой «звездой», является отдельное подключение к экрану каждой розетки.

Третье обоснованное название «беспилотный», т.к. предполагает возможность отказа от распределительной коробки. Способ активно практикуется в европейских странах, и мы его используем для обеспечения мощных потребителей отдельной линией, чаще всего в комбинации с петлевой технологией.

Один из вариантов параллельной схемы показана подборка фото:

Фотогалерея

Фото

При устройстве скрытой проводки кабель для параллельного соединения розеток можно проложить в общей калитке

По аналогии с петлевой схемой строятся гнезда и могут применяться коробки розеток, каждая из которых имеет трехжильный кабель

Розетки устанавливаются в углубление, выбранное в стене и закрепляемое цементным или гипсовым раствором.

Края розеток должны быть на одном уровне с плоскостью стены. Убедившись в этом, пространство вокруг оштукатуривается

Каждая розетка должна иметь 10-15 см собственного трехжильного кабеля, который должен быть свободен от общей изоляции на 10 см

С проводов, освобожденных от общей изоляции, снимается 10 мм собственной полимерной оболочки

Каждая группа проводов подключается к собственному выходному механизму с учетом клемм, обозначенных производителем.

Параллельное подключение, рабочие части розеток закрыты общей лицевой панелью

Шаг 1: Скрытая прокладка кабеля параллельно

Шаг 2: Подготовка парной розетки к установке

Шаг 3: Крепление коробок розеток к подготовленной стене

Шаг 4: Выравнивание стены вокруг установленных розеток

Шаг 5: Удаление общей изоляции кабелей

Шаг 6: Зачистка нуля, фазы и заземления

Шаг 7: Параллельная установка розеток

Шаг 8: Установка и крепление общей передней панели

Плюс «звездочки» за обеспечение максимальной степени безопасности. Существенным преимуществом является создание возможности индивидуального управления крупными потребителями энергии, что является приоритетом для силовой проводки, например, для электросетей. Минус схемы заключается во внушительных трудозатратах электрика и в почти трехкратном расходе кабеля.

Параллельная схема также используется для подключения трехфазных розеток, которые будут питать мощные электроприборы. При этом сечение жил, питающих таких потребителей, должно быть не менее 2,5 кв. мм

Для большей надежности они должны иметь небольшой запас по току. Это позволит компенсировать фактическое отклонение диаметра, указанного производителем, от их номинального значения, чем часто «грешат» изделия, представленные сегодня на рынке. Кроме того, данное решение обеспечит возможность эксплуатации оборудования в режиме перегрузки.

Этот способ установки выгоден тем, что работоспособность каждой отдельной точки не влияет на работу остальных участников цепи. Для бытовой техники такая схема считается наиболее стабильной и безопасной.

Параллельный способ подключения розеток обеспечивает независимость каждой точки питания: сколько бы розеток ни было в цепи, напряжение будет одинаковым

Подключение трехфазной розетки, оборудованной заземлением, выполняется с помощью отдельная четырехпроводная проводка. Кабель, включающий в себя три фазы, заземление и ноль, идет прямо от щитка.

Назначение провода проще всего определить по цвету изоляции:

  • «Фаза» — провода с белым оттенком;
  • «Ноль» — изоляция окрашена в синий цвет;
  • «Заземление» — оплётка жёлто-зелёного цвета.

Заземление по сути является защитным нулем. Чтобы он таковым и оставался, необходимо обеспечить его надежное и постоянное соединение на протяжении всей линии.

Для соединения проводов и подключения к розетке первым делом нужно укоротить их концы. Использование бокорезов позволит провести максимально точную работу. Конец каждого провода зачищают на 15-20 мм от внешней изоляции острым ножом.

Подключение проводов выполняется в следующей последовательности:

  1. Снимите пластиковую защитную крышку с розетки.
  2. Прижимные винты ослабляются на 5-6 мм. Те же манипуляции проделываются с винтом и на клемме заземления.
  3. Зачищенные концы проводов поочередно вставляются в коробку с учетом положения вводных клемм и укладываются в соответствующие гнезда.
  4. Гнезда с проложенными проводами стянуты шурупами.
  5. Розетка с подключенными проводами вставляется в нишу стены и фиксируется боковыми зажимами.

Для получения более надежной сборки некоторые мастера закручивают оголенные концы жил в виде петли или кольца так, чтобы их диаметр соответствовал размеру ножек саморезов.

Схема применяется не только для питания отдельно расположенных розеток, но и для соединения блоков, включающих две и более точек

После этого каждый винт откручивается по очереди, его основание обматывается проволочным кольцом и туго затягивается.

При этом все достоинства схемы сохранены. Единственное, процесс подключения занимает чуть больше времени и сил.

Увеличение расходов не является аргументом для тех, для кого безопасность является приоритетом. Если смотреть на ситуацию более глобально, то иногда лучше сразу вложить больше денег и сил, оборудовав для розетки автономную линию электропередач. Тогда каждый раз не придется думать о том, можно ли использовать точку для подключения того или иного электроприбора.

Выводы и полезное видео по теме

Видео №1. Методические рекомендации по применению петлевого метода:

Видео №2. Подробное ознакомление с одним из безопасных вариантов подключения розеток:

При условии, что количество энергии, затрачиваемой на бытовые нужды, с каждым годом увеличивается, а потому и требования к надежности розеток непременно будут повышаться, предпочитая по-прежнему следовать параллельной схеме разводки. Особенно если речь идет о серьезных потребителях энергии.

Для питания светильников, электросигнализаций и подобных устройств подходит вариант подключения кабелем.

Возникли вопросы по теме статьи, обнаружены огрехи в изложенной информации, есть желание поделиться опытом самостоятельной проводки? Пожалуйста, напишите комментарий в поле ниже.

Подключение к розеткам: шлейф, звезда, смешанное

Все розетки в доме или квартире подключаются к щиту, где установлены автоматические выключатели, которые в случае возникновения опасной ситуации отключаются, иногда даже в самый неподходящий момент момент. Инициатором их срабатывания иногда является неправильная схема соединения розеток между собой или вывода их на один силовой кабель. Правильное подключение розеток обеспечивает бесперебойную и безопасную работу бытовой техники. В этой статье мы рассмотрим, как подключать розетки в разных случаях и какие схемы считать правильными.

  • Схемы подключения розеток
  • Последовательная цепь
  • Параллельное соединение
  • Смешанная схема
  • Кольцевое соединение
  • Заключение

Схемы подключения розеток

При подключении важно правильно подобрать схему подключения для нескольких розеток. Всего существует три метода:

  1. Параллельное соединение или соединение звездой.
  2. Последовательный или кольцевой.
  3. Смешанный.

Понятия «последовательный» и «параллельный» в данном контексте условны, и их не нужно понимать в классическом смысле соединений элементов электрических цепей.

Вышеуказанные способы можно дополнить кольцевым подключением, когда все розетки квартиры или в доме питаются от одного провода. Такая схема может включать в себя все три варианта подключения. У каждого из них есть свои плюсы и минусы. При выборе способа подключения необходимо учитывать, что электрическое соединение уязвимо в местах скрутки. В то же время увеличение количества распределительных коробок снижает срок службы электропроводки.

Рассмотрим каждую схему подключения розеток подробнее.

Последовательная цепь

Шлейфовое соединение предполагает последовательное соединение нескольких розеток подряд между собой. Подключение производится без распределительной коробки, так как фиксация жил выполняется на контактах гнезд в подрозетнике. Фаза и нулевая жила выведены на основной выход. От него отходят провода к другим точкам.

Этот способ используется, когда необходимо объединить розетки в единый блок. Но такая схема не подходит для подключения силовых приборов, таких как электрические и микроволновые печи, стиральные машины, кондиционеры. При превышении нагрузки контакты могут сгореть. А если перегорит провод в первой розетке — подключенные после нее работать не будут.

Также важно отметить, что заземляющий провод нельзя начинать с кабеля, он должен быть подключен к каждой точке, как показано на схеме выше.

Параллельное соединение

Параллельное соединение розеток также называют соединением звездой. Суть метода заключается в том, что в схему включают распределительные коробки, в которых осуществляется независимое подключение розеток. В коробку входит один магистральный кабель питания. От него провода разветвляются на точки. Внешне он напоминает звезду, по этой причине метод и получил свое название.

Важным преимуществом этого метода является автономность торговой точки, то есть независимость от состояния других. Если одна из розеток выходит из строя, то остальные продолжают функционировать дальше. Но если перегорает основной кабель, то напряжение пропадает у всех. Однако в таких случаях всегда достоверно известно, где искать обрыв.

Еще одним недостатком такой схемы подключения (параллельно) является повышенный расход проводки. Для подключения каждой розетки нужно тянуть отдельную линию, что увеличивает затраты на электромонтаж.

Смешанная схема

Смешанное подключение способствует повышению надежности отводящего контура. Часто этот способ используется при монтаже точек петлевым методом. Суть метода заключается в установке распределительной коробки, к которой подводится силовой кабель. Затем разводка для каждой розетки в комнате. От него делают ответвления к остальным точкам, которые располагаются между коробкой и дальней точкой подключения.

Смешанное подключение обеспечивает надежность, так как в схему включены независимые точки питания. В случае выхода из строя одной из них остальные розетки не теряют напряжение и продолжают функционировать. Найти обрыв тоже не сложно, так как электрические точки подключены независимо друг от друга.

Кольцевое соединение

Соединение розеток с помощью кольца представляет собой необычную схему, так как применяется редко. Но у этого метода есть свои преимущества. Смысл разводки заключается в прокладке основного силового кабеля по периметру помещения. Проводка выходит из распределительного щита и входит в другой конец.

Разветвления на отдельные помещения выполняются в распределительных коробках. Соединение осуществляется поездом или по типу звезды.

Сечение магистрального кабеля выбирается из расчета общей нагрузки помещения при одновременном включении нескольких приборов в каждом помещении. Кольцевое соединение по надежности не уступает параллельному соединению, так как схема сохраняет автономность точек.

Заключение

Выбор способа подключения розеток всегда обусловлен мощностью подключаемого электрооборудования и стоимостью монтажных работ. Отдельная схема обеспечивает надежную и бесперебойную подачу напряжения на все устройства. Однако этот метод является наиболее дорогостоящим, так как требует большего количества кабеля. Но именно звездное соединение гарантирует независимую работу всех точек.

Добавить комментарий

Ваш адрес email не будет опубликован. Обязательные поля помечены *
