Как заменить выключатель двухклавишный: Как поменять выключатель света своими руками

Замена выключателя света в квартире: одноклавишного и двухклавишного

На чтение 10 мин Просмотров 604 Опубликовано 05.03.2021 Обновлено 05.09.2021

Содержание

1. В каких случаях нужна замена выключателя
2. Пошаговая инструкция по замене включателей
3. Подготовка
4. Демонтаж старого выключателя
5. Поэтапное снятие выключателя в квартире
6. Работа с проводкой
7. Монтаж нового выключателя
8. Схемы и подключение
9. Одноклавишный вариант
10. Подключение с двумя клавишами
11. Смена однокнопочного на двухкнопочный
12. Установка выключателя с диммером
13. Правила безопасности при работе

Замена выключателя – работа, с которой вполне можно справиться самостоятельно. Но она связана с электричеством, поэтому нужно детально ознакомиться с пошаговой инструкцией, изучить все правила безопасности.

В каких случаях нужна замена выключателя

Есть целый ряд причин, по которым может потребоваться замена выключателя. Это:

1. Поломка. Выключатель с поломанной клавишей влияет на удобство и безопасность пользования.
2. Износ. Хоть выключатели служат десятки лет, но рано или поздно они изнашиваются.
3. Установка другого вида. Часто требуется замена однокнопочного выключателя на двухкнопочный или обычного на сенсорный.
4. Ремонтные работы. Эти элементы становятся частью общего интерьера помещения, поэтому во время ремонта их часто меняют на новые.

Иногда причиной становится желание изменить внешний вид.

Выключатели стоят недорого, а их замена отнимет всего 10-15 минут. Но для этого следует детально изучить инструкцию.

Пошаговая инструкция по замене включателей

Рабочий процесс по замене включателя состоит из нескольких этапов. Начинается он с подготовки, потом переходит к демонтажу, разборке и установке нового.

Подготовка

Для начала необходимо подготовить все рабочие инструменты и материалы, которые потребуются. В базовый список входят:

1. Инструмент для индикации напряжения.
2. Отвертки (лучше взять несколько крестовых и плоских).
3. Пассатижи.
4. Изоляционная лента.
5. Канцелярский нож.
6. Фонарик (удобнее будет работать с налобным).

Все необходимое должно быть под руками.

Если необходимость замены вызвана неисправностью освещения в комнате, то для начала следует убедиться, действительно ли дело в выключателе. Для этого следует проверить работу электричества в других комнатах, исправность лампочки, патрона.

Демонтаж старого выключателя

Для снятия старого устройства, необходимо сначала демонтировать защитную крышку. Она фиксируется двумя винтами, которые находятся по бокам или под кнопкой. Если крепления под кнопкой, то ее нужно снять, слегка поддев отверткой или пальцами.

Одноклавишный включатель установлен в подрозетник и удерживается там распорными лапками. В конструкции есть винтовые зажимы с подключенными проводами. Перед демонтажом важно разобраться, по какой жиле идет фаза. Для этого используется индикатор. Чтобы определить фазу, нужно включить напряжение, поэтому важно быть максимально осторожным.

Элементы фиксации находятся под кнопкой.

После этого на автомате необходимо выключить напряжение и продолжить снятие:

1. Открутить элементы фиксации распорных лапок.

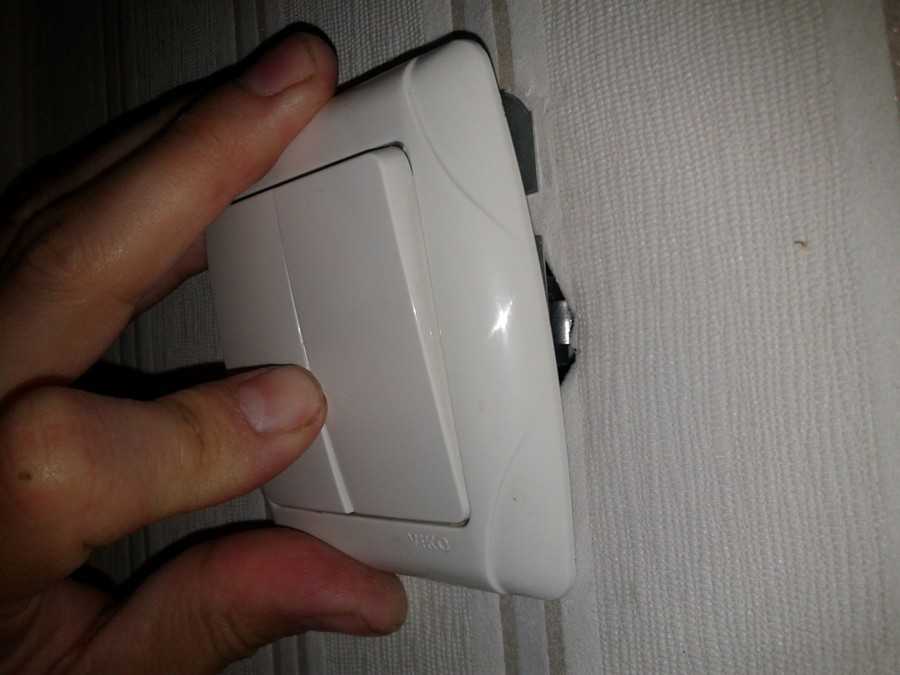

2. Вытащить выключатель из подрозетника.
3. Отсоединить провода: сначала фазный, потом другой.

Поэтапное снятие выключателя в квартире

Внутренний выключатель обладает простой конструкцией с одной или несколькими клавишами, его снятие проводится в несколько шагов:

1. На автомате отключается подача электроэнергии в квартиру.
2. Клавиши аккуратно поддеваются отверткой или другим подобным предметом, демонтируются.
3. Снимается рамка включателя.
4. Потом нужно открутить шурупы, которые фиксируют устройство в стене.
5. Вытащить выключатель из подрозетника.
6. Отсоединить провода.

Схема одноклавишного устройства.

Чтобы не возникло проблем с подключением нового устройства, нужно сфотографировать, как подключаются провода к старому.

Работа с проводкой

Прежде чем сменить выключатель на новый, необходимо убедиться в том, что проводка исправно работает и произвести ее подготовку. В некоторых помещениях используют скрытый вариант проводки, когда выключатель устанавливается в специальный короб. Также есть открытая проводка с накладными изделиями.

При демонтаже старого выключателя проверяется фазный провод, важно его не перепутать. Если на поверхности провода есть даже небольшие повреждения, их лучше закрыть изолентой.

Монтаж нового выключателя

Чтобы заменить конструкцию выключателя света на новую, нужно действовать таким образом:

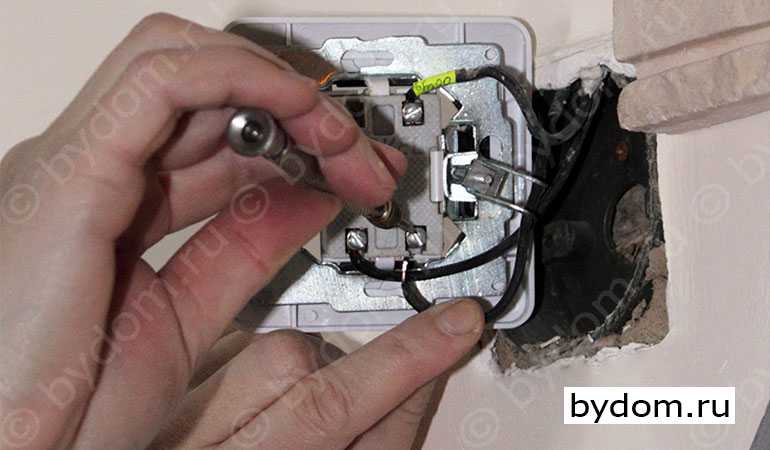

1. Концы проводов зачистить на 10-15 мм от изоляции. Для этого используется канцелярский нож или специальный инструмент.
2. Очищенные провода вставить в отверстия контактов нового выключателя. Ранее обозначенный фазный провод вставляется в отверстие, которое маркируется на устройстве как L1. Нулевой провод вставляется во вход L2.

1. После этого нужно зафиксировать провода, затянув винт контакта. Для проверки плотности затяжки можно слегка потянуть провод, он при этом должен остаться на месте.
2. Включатель вставляется в подрозетник, фиксируется внутри раздвижными планками.
3. Дальше вставляется рамка выключателя, прикручивается винтами.
4. Последним этапом станет установка клавиш. Они обычно крепятся на специальные зажимы.

После установки нового устройства на автомате включается подача электричества в дом, проверяется работоспособность.

Читайте также

Как установить выключатель света — внутренний или наружный



Схемы и подключение

Особенности подключения проводов к выключателю зависят от того, какой тип устройства выбран. Перед началом работ следует ознакомиться с популярными схемами.

Одноклавишный вариант

Подключения выключателя с одной кнопкой самое простое. Его особенность в том, что подключаются только два провода в соответствующие контакты, независимо от того, это внутренний или наружный вариант:

1. Вначале необходимо зачистить края проводов (строго при выключенном электропитании).
2. Вставить контакты в специальные отсеки. Для фазного контакта, который обычно красный, предназначен отсек L1, а для другого провода (синего или черного цвета) – L2.
3. Винтовыми зажимами контакты фиксируются в отсеках.
4. Выключатель вставляется в подрозетник, закрепляется в нем.
5. Проверяется работоспособность устройства.

Схема подключения одноклавишного выключателя.

Более подробно о подключении одноклавишного выключателя описано в этой статье.

Подключение с двумя клавишами

Подключая двухклавишный тип устройства, действуют по такой же инструкции, как и при подключении одноклавишного. Отличия только в схеме подключения, которая тут состоит из трех клемм.

Одиночный фазный провод вставляется в отсек с маркировкой L3, парные провода вставляются в L1 и L2 (без разницы).

Подключать такой тип устройства даже немного проще, ведь фазный провод всегда идет отдельно от парных.

Смена однокнопочного на двухкнопочный

Иногда люди решают поменять старый выключатель с одной клавишей на новый с двумя. Это часто делается при ремонтах, когда в комнате кроме основной люстры добавляется еще несколько светильников.

От новых источников света нужно пустить провода к фазному проводу, который был подсоединен к старому выключателю и к общему проводу из потолка. В самом выключателе все как обычно, фазный провод вставляется в соответствующий ему разъем.

Установка выключателя с диммером

Схема подключения выключателя с диммером мало чем отличается от подключения обычного одноклавишного устройства. В клеммы, согласно инструкции, вставляются соответствующие провода и фиксируются там.

Схема управления с диммером и одним проходным выключателем.

Читайте также

Схемы подключения диммеров с выключателем и вместо него



Правила безопасности при работе

Хоть замена выключателя является несложной задачей, но остается максимально опасной. Допущенные ошибки могут привести к возгоранию, выходу из строя осветительной техники или даже удару током человека, проводящего работы.

Основные правила безопасности:

1. Отключение электричества. Случайно задеть оголенный провод может каждый, поэтому перед работой обязательно отключается автомат квартиры.
2. Изучение инструкции. Выключатели производят по стандартам, но иногда встречаются уникальные варианты с другими схемами подключения. Перед установкой обязательно нужно прочитать инструкцию.
3. Защитная одежда. Обязательно должны быть резиновые перчатки. Также не лишними будут защитные очки и специальные ботинки.

   Резиновые перчатки и подходящие инструменты.

4. Изоляция инструментов. Инструменты лучше использовать с резиновой рукояткой. Также их можно дополнительно покрыть изолентой.

Как поменять выключатель с одной или двумя кнопками своими руками

Содержание

• 1 Принципы работы
• 2 Виды
• 3 Демонтаж
• 4 Подключение с одной кнопкой
• 5 Установка с двумя кнопками
• 6 Замена. Видео

В процессе жизнедеятельности приходится сталкиваться с необходимостью заменить выключатель. Это может быть на работе, в офисных помещениях или квартире чаще всего по причине ремонта или неисправности переключателя. В любом случае если есть желание освоить методику замены выключателей своими руками, чтобы не прибегать к услугам электрика, вам будет полезно прочитать эту статью.

Установка розеток в гипсокартон

Принципы работы

Для того чтобы сделать замену выключателей и не допустить ошибок, которые могут привести к нежелательным последствиям:

• короткому замыканию;
• выходу из строя осветительных приборов;
• выгоранию проводки в стенах и распределительных коробках;
• худшему варианту – поражению человека электрическим током

надо ознакомиться с принципом работы выключателей, техникой безопасности, запомнить схемы их включения в цепи электрической проводки, изучить правила демонтажа, установки и подключения, учесть конструктивные особенности при установке новых выключателей различных видов.

Виды

Как разобрать выключатель света

Выключатели разделяют по способу крепления на стену:

• Выключатели для скрытой проводки вставляются в заранее сделанное в стене углубление с пластиковым или металлическим подрозетником цилиндрической формы.

Выключатели для скрытой проводки

• Накладные выключатели для открытой проводки используются в деревянных щитовых сооружениях. В этих случаях провода часто крепят на поверхности стены или укладывают в специальные пластиковые кабель-каналы.

Схема установки выключателя открытой проводки

Разделяют изделия по конструкции клемм для крепления концов проводки:

• Винтовые клеммы зажимают зачищенный конец провода между двумя пластинами. Как недостаток такой конструкции можно отметить незначительный нагрев контактов при зажиме латунными пластинами алюминиевого провода. Разница металлов в контакте создает сопротивление, при прохождении тока клеммы нагреваются. По этой причине винты надо периодически подтягивать для обеспечения более надежного контакта. Если проводка в помещении сделана медными проводами, такой проблемы не будет.
• Клеммы с зажимной пружиной не требуют профилактического завинчивания винтов. Мощная пружина постоянно давит на латунную пластину, прижимающую зачищенный конец провода. Таким образом постоянно поддерживается качественный контакт.
• Выключатели делятся по количеству кнопок: однокнопочные, двухкнопочные и даже трехкнопочные. Одной кнопкой включают источник света с единственной или группой ламп, которые включаются одновременно, к примеру, в туалете или ванной.

Двух- и трехкнопочные могут использоваться для включения света в разных помещениях или одной большой люстры в гостиной.

Почти всегда в зале осветительные конструкции имеют несколько групп ламп, которые можно включать отдельно или все вместе, используя разные кнопки одного выключателя. Здесь перечислены самые простые, часто применяемые в бытовых условиях квартиры и частных домов выключатели света.

Трехкнопочный выключатель

Бывают выключатели более сложных и дорогих конструкций:

• Сенсорные (емкостные) срабатывают от легкого прикосновения пальцем;
• С диммером – меняя сопротивление, можно добиться плавного повышения или понижения яркости;
• Акустические выключатели срабатывают на хлопок или голосовую команду;
• С дистанционным управлением имеют несколько функций: включения по группам, изменения яркости и другие.

Принципы их работы и особенности подключения своими руками заслуживают рассмотрения в отдельной теме.

Демонтаж

Делая ремонт в квартире своими руками, на этапе замены выключателей обратите внимание на правила безопасности. В первую очередь на распределительном щите отключите автомат защиты, от которого запитывается группа освещения с выключателем, подлежащем демонтажу. Обесточив цепь, вы исключите возможность поражения электрическим током.

На выключателях старого образца для скрытой проводки крепежные болты находятся на лицевой панели и легкодоступны. В новых моделях они находятся под клавишами кнопок переключения, которые просто поддеваются отверткой и удаляются. Открутив винты крепления и сняв верхнюю крышку, вы увидите конструкцию выключателя, зафиксированную в цилиндрический каркас.

Убедитесь в отсутствие напряжения на контактах, используйте индикаторную отвертку (сейчас их много различных видов с приложенными инструкциями). Современные отвертки с источниками питания при контакте с фазой выдают световую индикацию и акустический сигнал.

В классическом варианте при контакте с клеммой большой палец надо держать на верхней части ручки, где предусмотрен контакт для обеспечения контрольной цепи. Если индикаторная лампа отвертки на одном из контактов будет светиться, на распределительном щите автомат защиты не выключен.

Выключите переключатель нужной группы, при отсутствии напряжения на клеммах снимаемого выключателя приступайте к дальнейшим действиям.

Открутите два винта раздвижных планок, фиксирующих каркас выключателя в настенном гнезде. Открутите винты на клеммах, освободив провода; если концы имеют горелую изоляцию, откусите этот участок кусачками. Отметьте фазный провод, загнув его, или приклейте изоленту для удобства дальнейшего подключения.

Выключатели для открытой проводки демонтируются по такой же методике, разница в том, что они не имеют фиксирующего механизма с раздвижными планками. Затем выкручиваются шурупы, прижимающие конструкцию выключателя к стене.

Подключение с одной кнопкой

Выключатель проходной одноклавишный

Зачистите изоляцию на концах проводов, участки по 5 мм подключите к клеммам выключателя, фазу (красный провод) – на контакт с обозначением L1. Синий или черный провод – на контакт с обозначением L2. Вставьте выключатель в гнездо, зафиксируйте корпус раздвижными планками, вкручивая винты.

Включите сеть на распределительном щите и проверьте работоспособность. Бывает, что выключение осуществляется нажимом клавиши вверх, переверните корпус выключателя или поменяйте провода местами. Если все нормально, прикрутите декоративную крышку, закрепите клавишу переключателя.

Установка с двумя кнопками

Проходной выключатель: принцип работы и подключение

Разница в подключении с одноклавишным выключателем в том, что подключаются три провода фазы на клемму L3 и два провода – к L1 и L2. В трехклавишном выключателе четыре провода: одна фаза и три контакта для разных групп подключения. Остальная методика снятия, установки и подключения для выключателей скрытой и внешней проводки остается прежней.

Схема подключения двукнопочного выключателя

Не всегда цвета проводов соответствуют назначению красный – фаза, а синий или черный – нейтральный. В частных домах и старых постройках все может быть наоборот или одним цветом. В отдельных случаях фазы на выключатели может не быть, заведен нейтральный. Все надо проверить индикаторными приборами.

Установка выключателя скрытой проводки

Замена. Видео

Как правильно поменять выключатель в доме или квартире и каких правил следует при этом придерживаться расскажет видео. Это по силам сделать каждому хозяину.

На основе вышеперечисленной информации, соблюдая правила безопасности, вы сможете своими руками поменять обычные выключатели любого типа, не прибегая к услугам электрика. Как показывает практика, нет ничего сложного в том, чтобы заменить выключатель, большинство людей могут это сделать в домашних условиях.
