Как заменить одинарную на двойную розетку: Как заменить одинарную розетку на двойную?

Как поменять розетку двойную. Как поменять одинарную розетку на двойную

Содержание

1. Как поменять розетку двойную. Как поменять одинарную розетку на двойную
2. Как соединить провода в розетке. Соединение розеток: последовательно или параллельно? Исправляем заблуждение!
   • Что такое «последовательно» и «параллельно»?
   • Наведём порядок в терминах
   • Вывод
3. Как подключить тройную розетку. Как подсоединить розетку тройную
4. Как подключить розетку 4 провода. Стандарты и схема подключения
5. Как подключить двойную накладную розетку Viko. Выключатели и розетки Viko — монтаж кабеля
6. Подключение двойной розетки lezard. Монтаж двойной розетки
   • Установка розетки в один подрозетник
   • Извлечение старой розетки
   • Установка нового подрозетника
   • Установка розетки

Как поменять розетку двойную. Как поменять одинарную розетку на двойную

1. Процесс замены одинарной розетки на практике оказывается совсем несложной задачей. Попробуем ее усложнить и установить на место одинарной розетки двойную. Часто это бывает очень оправдано, так как количество электрических приборов в каждой квартире растет в геометрической прогрессии. При этом большинство электроустройств имеют так называемые евровилки, которые не подходят под старые розетки советского образца.
2. При необходимости обращаем внимание на
3. Для начала предстоит расширить отверстие в стене под новую, более широкую коробку розетки, иными словами, придется долбать стену.
4. Если вы обнаружили в стене 2 кабеля, в каждом из которых по 3 провода, то выполните следующие действия:
   • раскрутите пары проводов при помощи плоскогубцев;
   • проделайте 2 отверстия в новом подрозетнике, поместите в них специальные прокладки и протяните через них кабеля с проводами;
   • соедините пары проводов вместе: 2 фазных провода, 2 нулевых провода и 2 заземленных провода;
   • каждую пару присоедините к соответствующим им клеммам розетки, обращая внимание на обозначения клемм: L — фазный, N — нулевой, E – заземленный.
5. Если имеется 1 кабель с 3 проводами, тогда в корпусе розетки пробейте 1 отверстие, через которое пропустите провода. Присоедините соответствующие провода к клеммам розетки.
6. Остается только зафиксировать и закрепить розетку в стене.
7. Если вы сумели самостоятельно провести замену одинарной розетки на двойную, то у вас уже не возникнет вопроса, как поменять двойную розетку на аналогичную новую в случае необходимости либо выхода из строя старой.

Как соединить провода в розетке. Соединение розеток: последовательно или параллельно? Исправляем заблуждение!

Электрическая проводка в доме или квартире состоит из нескольких кабелей , которые расходятся по всему жилищу, доставляя электричество к светильникам, розеткам и выключателям. Как правило, на один кабель подключается сразу несколько розеток . Как они подключаются на самом деле — параллельно или последовательно? Давайте разберёмся и попутно опровергнем популярное заблуждение на эту тему!

Что такое «последовательно» и «параллельно»?

Для начала, дадим определение терминам » последовательно » и » параллельно «. Питающих проводов каждого прибора, как правило, два . И у кабеля тоже две жилы (не считая заземление). Отсюда два пути соединения.

Первый из них — параллельный : выводы приборов подключаются сразу к двум проводам питания, а при отключении одного из приборов (или лампочек) остальные остаются подключенными (см. рисунок ниже).

Схема параллельного соединения

Второй способ последовательный : питающий провод подаётся на вход первого прибора, а дальше берётся с его выхода . Общий ток, при таком соединении, проходит через каждый из приборов, а при отсоединении любого потребителя цепь разрывается и остальные приборы остаются без питания (см. схему ниже).

Схема последовательного соединения

Понятно, что вторая схема очень неудобная : мало того, что работа всех приборов на линии зависит от каждого потребителя, так ещё и напряжение распределяется неравномерно: на каждом приборе будет падать только часть общего напряжения. Последовательная схема применяется, например, в ёлочных гирляндах : там несколько десятков лампочек на низкое напряжение соединяется одна за другой так, что на каждую из них падает только несколько Вольт.

В проводке 220 Вольт соединение розеток и светильников бывает только параллельное . Но почему в среде электриков и мастеров бытует мнение, что бывает и последовательное? Давайте развеем это недопонимание, а заодно узнаем ещё два полезных термина — » звезда » и » шлейф «.

Наведём порядок в терминах

Если сделать шаг назад и взглянуть на проводку целиком , без разделения на отдельные провода, можно увидеть, что розетки можно присоединять двояко . Можно от распаечной коробки — к каждой точке идёт свой «хвост» кабеля, а можно от одной розетки к другой — в этом случае отходящий кабель присоединяется к выводам предыдущей розетки (см. рисунок).

Схемы «звезда» и «шлейф»

Первый способ соединения самый лучший и надёжный и называется » соединение звездой » — именно его рекомендуют опытные электрики и проектировщики. Второй, не такой долговечный называют «соединение шлейфом». Его можно применять только для розеток, стоящих вплотную друг к другу.

Именно соединение шлейфом некоторые электрики называют » последовательным «, запутывая тем самым себя и тех, кому они пытаются объяснить свою мысль. Хотя если использовать термины » шлейф » и » звезда » всё становится понятно и просто.

Вывод

Домашняя проводка, в плане схемотехники, очень проста — мы соединяем каждую розетку и каждый светильник одним проводом с нулём, а другим с фазой: розетки напрямую, а источники света — через выключатели. Если вам кажется, что вы запутались, вспомните об этом базовом принципе и любая, даже самая запутанная электропроводка станет простой и очевидной.

Удачного монтажа и ремонта!

Как подключить тройную розетку. Как подсоединить розетку тройную

При выборе способа установки нужно отталкиваться от сечения провода, который проложен в стене. Если мы решаем стену не штробить и не высверливать дополнительные места для многоместной внутренней розетки, то в любом случае, стоит убедиться в том, что провод выдержит три потенциальных потребителя. Если этого не сделать, проводка может обгореть, тогда в любом случае придется штробить стену, чтобы заменить провод на поврежденном участке.

Если все же принято решение устанавливать три розетки в разных подрозетниках, то они должны быть подключены в соответствии схеме, приведенной выше. В этом случае возможно придется прокладывать дополнительные участки кабеля и здесь нужно учесть, что прокладываются они исключительно горизонтально или вертикально. Диагональная прокладка недопустима.

Если предусмотреть все нюансы, связанные с нагрузкой и сечением провода, а также купить качественную тройную розетку внутреннюю, она прослужит верой и правдой вплоть до следующего ремонта. Удачной работы!

Ремонтные работы в квартире – это не только оштукатуривание и покраска стен с последующим наклеиванием обоев. Чтобы жилище было уютным и комфортным необходимо позаботиться об установке электроприборов. Поэтому монтаж розеток пусть не является основным мероприятием, но играет ключевую роль в ремонте квартиры.

Современные приборы становятся более энергоёмкими, кроме того, их становится всё больше в нашей повседневной жизни. Поэтому в последнее время повышенным спросом пользуются тройные розетки, которые обеспечивают подключение нескольких приборов в одну точку. Такая схема подключения будет полезна на кухне, где обычно нет возможности протянуть удлинитель, зато возникает острая необходимость в одновременном использовании нескольких электроприборов, необходимых для приготовления пищи. В этой статье, мы рассмотрим, как устанавливается , разберём нюансы самостоятельного монтажа.

Как подключить розетку 4 провода. Стандарты и схема подключения

Открываете крышку контактной части и внимательно изучаете маркировку. Каждую розетку RJ45 можно подключить двумя способами:

В большинстве случаев используется второй вариант — «B». Чтобы понять куда какие провода подключать, внимательно осмотрите корпус. На нем должно быть изображено какой стандарт соответствует определенным контактам.

Например на Unica:

• протокол “B” относится к верхней цветовой маркировке. При подключении будете ориентироваться именно по этим цветам.

• “A” – к нижней цветовой маркировке

Если с этим разобрались, то с дальнейшей установкой не возникнет сложностей. Протокол “B” соответствует цветовой схеме по стандарту EIA/TIA-568B. На одной стороне зажима должны быть следующие цвета:

На другой стороне:

Пропускаете провод через крышечку. При этом как говорилось выше, верхний слой изоляции кабеля UTP не должен быть снят, более чем на 2,5см.

Нельзя зачищать его под самую стенку подрозетника, как делают с обычными кабелями NYM или ВВГнГ.

Отрезок без изоляции должен быть минимальной длины. Все эти повивы, делаются не с проста. Их точное количество на 1 метр кабеля строго рассчитано и регламентируется.

Иначе при неправильном подключении и зачистке у вас может снизиться не только скорость, но и качество передачи данных.

Далее вставляете в контактные пазы по цветам все провода.

После чего просто защелкиваете крышку. Лишние отрезки жил, которые выступают наружу, срезать нужно именно после закрытия крышечки.

Розетка фактически уже подключена. Осталось ее вставить на место в суппорт.

Главное преимущество таких интернет розеток в том, что с ними вообще не нужно снимать изоляцию с жил и оголять ее до меди. Внутри самой розетки уже установлены специальные ножи.

Когда вы захлопываете крышку, ножи автоматически прорезают изоляцию и образуется контактное соединение. В инструкции таких марок нередко указывают, что при подключении провода, использование специальных обжимок-кроссователей запрещено.

Он как бы уже имеется в конструкции. То есть, когда крышка закрывается, она сама срезает изоляцию и укладывает провода на нужную глубину разъема.

Далее устанавливаете лицевую панель и декоративную рамку.

Как подключить двойную накладную розетку Viko. Выключатели и розетки Viko — монтаж кабеля

Viko или Vi-ko — бюджетное решение по многим вопросам электрики (выключатели, розетки, боксы, автоматы, светильники и т.д.). Производитель, если не ошибаюсь — турецкая компания Viko Elektrik .
Качество продукции можно назвать хорошим. Есть конечно и косяки, но в общих чертах всегда хорошие полимерные корпуса изделий и аккуратно собранная начинка.
В этой небольшой заметке речь пойдёт о специфических розетках и выключателях Viko с зажимным механизмом крепления кабеля. Короче говоря, если вы вдруг купили розетку, раскрутили корпус, а там внутри нет привычного винтового крепежа в контактах, то сразу впадать в панику не стоит. Это — зажимы.
Раскурочиваем двойной блок Viko «розетка + выключатель»:

Переворачиваем и смотрим, куда же крепятся провода (кабели):

Как видно на фотографии, в розетке Viko на каждый контакт (фаза и ноль) предусмотрены два одинаковых отверстия. Вставлять кабель можно в любой. Они здесь — для удобства параллельных соединений.
Вверху у каждого контакта есть пластмассовая защёлка (на фото — зелёного цвета). Если на неё сильно нажать, то кабель освободится:

Это не «система нипель», как сначала показалось. Кабель очень хорошо удерживается в клеме, только при покупке интересуйтесь, на какое сечение рассчитана розетка или прикиньте по её мощности (например, розетка на 10А — 1-1.5мм кабель).

Подключение двойной розетки lezard. Монтаж двойной розетки

Перед началом работы необходимо обязательно обесточить помещение, в котором будет устанавливаться прибор. Схема подключения двойной розетки, с заземляющим проводом, зависит от её классификации. Если установка будет производиться на новом месте, то в первую очередь подготовить нишу для подрозетника. При замене нужно демонтировать старое устройство, и если есть необходимость, заменить провода.

Установка розетки в один подрозетник

Монтаж двойной розетки в один подрозетник, можно осуществить не демонтируя старый. Замена старой одиночной розетки на сдвоенный вариант, чаще всего происходит, в связи с её поломкой. Нередко их подключают не в соответствии с нагрузкой, в результате чего она быстро подгорает от перегрева проводки и её корпус плавиться. Чтобы этого не допустить, необходимо учесть все нюансы и посоветоваться со специалистом . Важно подобрать кабель с соответствующим сечением. Если учитывать каждую мелочь и делать на совесть — прибор может прослужить долгое время. Иногда после замены розеток приходится делать небольшой ремонт, поэтому не стоит исключать этой возможности.

Извлечение старой розетки

После отключения электричества необходимо убедиться, что кабель с которым придется работать — обесточен. Проверить можно индикаторной отверткой.После этого приступают к демонтажу старого устройства. В первую очередь нужно открутить крепежные винты, и снять защитную крышку. Далее необходимо отсоединить провода и открутить крепёжные распорки. Затем извлекают сердцевину.

Установка нового подрозетника

Самым трудоёмким процессом является установка подрозетника. От этого зависит как будут продвигаться дальнейшие дела, а также окончательный результат. Начинается установка с подготовки ниши. Для этого понадобится перфоратор, которым нужно выдолбить небольшое углубление в стене, в том месте где будет источник питания. Ниша должна быть больше, чем корпус подрозетника.

Когда углубление готово, крепится сам подрозетник, но перед этим необходимо пропустить через него силовой кабель. Фиксируется он при помощи держателей, находящихся с его обоих боков. Затем нужно закрутить установочные лапки, которые распираются в стенки и держат корпус. Иногда они могут отсутствовать, и их необходимо покупать отдельно. Вот поэтому перед началом работы рекомендуется всё проверить и подготовить.

Со временем, конструкция может расшататься, и впоследствии розетка вываливается наружу. Чтобы этого не случилось, некоторые хозяева, заполняют свободное пространство между корпусом и стенками ниши, каким-нибудь раствором. Можно использовать гипс, алебастр или обычный цементный раствор.

Установка розетки

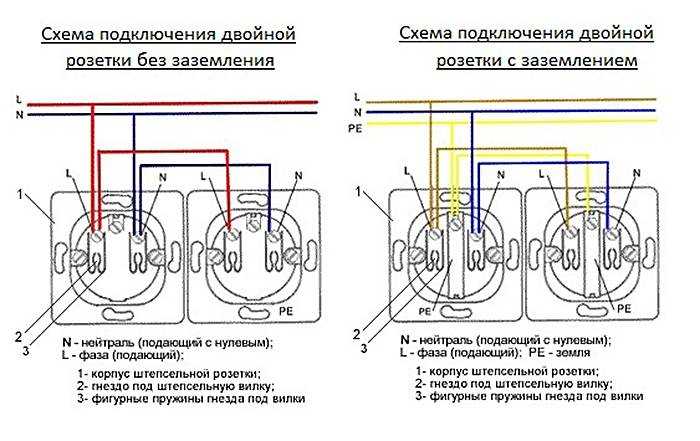

Как правильно подключить двойную розетку, чтобы потом не пришлось переделывать? Начинать нужно с зачистки кабеля. Для этого необходимо снять основную его оболочку, чтобы были видны жилы, с запасом около 10 см. Сильно длинные провода могут не поместится в коробке. Если проводка старая и концы очень короткие, их можно нарастить. Для хорошего контакта лучше использовать специальные клеммы, или скрутить их пассатижами, а затем изолировать.

Далее нужно зачистить концы на 1,5 см. После чего нужно подсоединить их к контактам на керамической сердцевине. Привычно считать маркировку проводов по их цвету. Обычно, фазой отмечается коричневый провод, ноль — синий, а земля — жёлтого цвета.

После этого необходимо ослабить контактные клеммы на сердцевине розетки, вставить зачищенные концы в таком порядке: фаза и ноль должны быть подключенными к боковым контактам, а заземляющий провод подсоединяется к центральному контакту, который обычно маркируется значком заземления. Главное ничего не перепутать, чтобы избежать замыкания.

Когда контакты подключены и затянуты, можно приступать непосредственно к самой установке двойной розетки. Для этого, аккуратным образом укладываются провода в подрозетник, чтобы они не попали под крепёж. Некоторые электрики советуют их сложить гармошкой и связать. Затем сердцевина розетки вкладывается внутрь закреплённого подрозетника и фиксируется крепежными лапками или саморезами. Чтобы не было перекоса, можно воспользоваться уровнем. Заканчивается процесс прикреплением защитной пластины, после чего закрывается декоративной рамкой, которая обычно просто защёлкивается в специальные пазы.

Если всё сделано правильно, то не должно остаться никаких зазоров. Не стоит думать, что если розетка двойная, то мощность её удваивается. Она и питающая её электропроводка, рассчитана на 16 ампер, что необходимо учесть при её эксплуатации.

Иногда люди спрашивают, как подключить розетку без заземления. Это не составляет никакой сложности. Процесс похож на предыдущий, только при этом лучше использовать двужильный кабель. Если такой возможности не представляется, то заземляющую жилу обрезают до основной оболочки, изолируя его. При этом, используется самая обычная розетка на два гнезда.

Как поменять розетку самостоятельно.

Технология замены розетки

Как говорится, ничто не вечно и даже самые качественные вещи выходят из строя. Все когда-то ломается, изнашивается, выходит из строя, из моды либо просто теряет свою актуальность. Розетки и электросети тоже не исключение. Много жилых домов, построенных во времена СССР, имеют изношенную электропроводку и расшатанные розетки. Часто появляется соблазн поправить положение дел во время ремонта, чтобы и качество, и внешний вид соответствовали современному стилю, да и просто потому, что розетки нередко выходят из строя, не пережив короткого замыкания.

Содержание

• Типы розеток и их характеристики
  • Розетка с заземлением
  • Накладная или встроенная розетка
  • Двойные и тройные розетки
• Дополнительные функции
• Демонтаж старой розетки
• Установка новой розетки
• Как поменять одинарную розетку на двойную
• Как поменять дома тройную розетку

Расположение розетки на стене тоже претерпело изменения.

Если раньше они стандартно находились на высоте около 1 м над полом, то сейчас модно размещать их на уровне 40 см от уровня пола.

Когда возникает вопрос, как поменять розетку, то сразу в голове появляется несколько вариантов решения проблемы. Конечно, не имея необходимого опыта, есть только 1 способ исправления ситуации – вызов электрика либо всезнающего соседа. Но так как эта неприятность — дело житейское, то есть смысл вникнуть в азы принципов работы электричества и разобраться самому в поставленной задаче.

Типы розеток и их характеристики

Раз уж вы решились на замену розеток, то стоит изучить их разновидности поподробнее. Возможно, вы захотите выбрать розетки с дополнительными возможностями, но для этого нужно знать об их существовании.

Розетка с заземлением

Заземление – это большое преимущество для подключения и работы электроприборов, ведь это дополнительный фактор безопасности. Но для того чтобы покупать розетки с заземлением нужно быть уверенным, что в вашей электрической сети есть заземленный провод.

Иначе просто нет никакой необходимости тратиться на розетки с таким свойством.

Для мощных электроприборов наличие заземления крайне важно. Ведь мелкое бытовое устройство без заземления может слегка уколоть током, а в результате удара электричеством от мощного прибора можно пострадать серьезнее, и даже лишиться жизни.

Накладная или встроенная розетка

Встроенную розетку сложнее установить, но зато она практически не занимает места. Это всем привычные типы розеток, которые вмонтированы в стену и имеют подрозетник. Они используются как для наружной проводки, так и для внутренней.

Накладная розетка легко устанавливается, ведь не придется делать большую дыру в стене для подрозетника. Для монтажа такой розетки нужно просверлить в стене 2 отверстия, на которые при помощи дюбелей будет крепиться розетка. Такие розетки не очень распространены из-за их сильно выступающей конструкции.

Двойные и тройные розетки

Для того чтобы одновременно могли работать несколько бытовых приборов, что уже давно не является чем-то необычным, устанавливают двойные либо тройные розетки. Их подключение и стоимость ненамного отличаются от одинарных розеток, а удобно становится всем членам семьи.

Дополнительные функции

1. Розетка может иметь дополнительную защиту, которая обезопасит детей от ее использования не по назначению.
2. Розетка может иметь крышку. Это бывает востребовано, когда розетка устанавливается в местах скопления большого количества влаги: в ванной, душевой, сауне, бане.
3. Розетка с таймером. Розетка способна сама отключить работу электроприбора согласно тому промежутку времени, на который она запрограммирована.
4. Розетка с выключателем. Отключить работающий прибор можно, не вынимаю его вилку из розетки, а клацнув выключателем. В результате розетка и вилка прослужат намного дольше.
5. Розетка с подсветкой. Полезна в темноте, когда человеку сложно попасть вилкой в розетку без дополнительного освещения.
6. Розетки могут иметь разную мощность, которая указана прямо на самом устройстве. При установке нужно это учитывать, так как при подключении мощного электроприбора в неподходящую для этого розетку может произойти замыкание и выход из строя розетки.
7. Розетки слабой мощности предназначены в основном для телефонной связи и интернета.

Демонтаж старой розетки

Главное правило перед любыми действиями с электросетями – обесточивание квартиры или хотя бы комнаты, в которой нужно произвести замену выключателя. Вы наверняка знаете, что это можно проделать в общем коридоре вашего этажа, воспользовавшись выключателем подачи электроэнергии на щитке. Главное, не перепутать, и не обесточить соседей.

Если вам нужно срочно поменять старую розетку в темное время, или когда вот-вот стемнеет, то сразу приготовьте альтернативное освещение в виде фонаря.

Замена розетки невозможна без минимально необходимого набора инструментов. Могут пригодиться: указатель напряжения, молоток, плоскогубцы, кусачки, отвертки.

Как быстро уловить все тонкости процесса и безопасно поменять розетку, можно увидеть на видео. Замена старой розетки происходит в несколько этапов:

1. Снимаем старую панель. Для этого нужно вытащить центральный болт при помощи подходящей отвертки.
2. Проверяем отсутствие напряжения в сети при помощи индикатора. Если в сети есть электричество, то лампочка указателя напряжения засветится при его касании к фазному проводу.
3. Если инструмент исправный, и лампочка не загорается при контакте с обоими проводами розетки, то можно спокойно приступать к работе.
4. Ослабляем 2 винта распорных пластин, крепежные винты тоже убираем.
5. Аккуратно достаем розетку из подрозетника и добираемся до питающих проводов, которые нужно отсоединить, выкрутив зажимные винты.
6. Здесь могут быть сюрпризы. Количество проводов может отличаться. В старых домах вы можете увидеть только 2 провода – фазный и нулевой, в современных постройках 3 либо 4 провода. Третий провод – это провод заземления, а наличие четвертого говорит о том, что в этой или соседней комнате подключена еще одна розетка, запитанная при помощи дополнительного провода.
7. В старых зданиях можно встретить ситуацию, когда подрозетника нет, а розетка была просто вмонтирована в стену.
   Таких нюансов сейчас уже не допускают, и если вам выпало такое счастье, то лучше исправить ситуацию, установив новую розетку уже с подрозетником.
8. Таким образом мы провели демонтаж старой розетки и имеем отверстие в стене с торчащими из нее проводами.
9. Иногда люди хотят знать, как поменять розетку на новую под напряжением. Это очень сложный и ответственный шаг, который требует четкого понимания всех факторов риска. Такая необходимость возникает достаточно редко, и всегда лучше все-таки отключить электричество перед выполнением работ с электросетями. Но в ряде случаев приходится работать и с напряжением в сети.
10. Существует ряд правил, которых нужно четко следовать при выполнении действий в условиях повышенного риска. Защитить от удара током могут перчатки из материала, не проводящего электричество, а также специальные изолированные инструменты.
11. Пользуйтесь только теми отвертками, работа с которыми предусмотрена в таких случаях, а также никогда не трогайте провода и другие элементы розетки руками.

Установка новой розетки

1. Монтаж новой розетки начинается с установки нового подрозетника. Удобно, когда его размер точно подходит под отверстие в стене, но если это не так, то его можно обрезать до нужного нам размера либо наоборот, аккуратно увеличить размер отверстия.
2. После примерки подрозетника в стену, нужно закрепить его при помощи цементного или гипсового раствора. Приготовить его можно путем смешивания сухого материала с водой, доводя консистенцию смеси до такого состояния, чтобы она и в не застывшем виде могла зафиксировать подрозетник в стене.
3. При помощи шпателя раствором заполняется дырка в стене, и смесь равномерно распределяется по краям отверстия. В подрозетнике выламывается окошко для продевания проводов. Затем на его торцевую часть тоже накладывается немного раствора. Провода протягиваем через отверстие дна подрозетника и закрепляем деталь в стене.
4. Корректируем при помощи смеси повреждения в стене и заполняем ею все имеющиеся щели.
5. После этого благополучно дожидаемся момента, когда раствор полностью засохнет и затвердеет, и продолжаем процесс установки розетки.
6. При помощи кусачек избавляемся от изоляции на проводах и укорачиваем излишнюю длину жилы. Если смущает лишняя длина провода, то лучше все же не укорачивать его, а поместить во встроенную часть розетки. Удлинить проводку можно при помощи дополнительных частей нового провода.
7. Переходим к подключению новой розетки и закреплении ее в стене.
8. Выкрутив болт, убираем с выключателя панель. Помещаем провода в контакты розетки и фиксируем их при помощи закрепления болтов отверткой.
9. Обычно разные провода отличаются по цвету. В таком случае, фазный провод имеет белый, красный либо коричневый цвет, нулевой провод – синий либо черный цвет и провод заземления окрашен в желтую или зеленую цветовую гамму.
10. В случае отсутствия цветовых различий на провод с фазой желательно поставить отметку маркером. Проверить наличие тока в нем нужно еще до подключения к новой розетке при помощи указателя напряжения. Фазный провод принято подсоединить к правому контакту.
11. После этого новую розетку помещаем в подрозетник, поправляем ее положение на стене и закрепляем при помощи винтов.
12. Последним действием по установке новой розетки является закрепление ее крышки при помощи закручивания центрального винта.
13. Проверяем работоспособность новой розетки при помощи подключения любого электронного устройства. После этого возобновляем подачу электроэнергии, помещая выключатель на щите в соответствующее положение.
14. Чтобы процесс замены розетки на новую впервые для вас прошел более уверенно, и вышеописанные замечания по теме, как поменять розетку самому, были максимально понятны, просмотрите видео с подробной демонстрацией всех указанных действий.

Как поменять одинарную розетку на двойную

1. Процесс замены одинарной розетки на практике оказывается совсем несложной задачей. Попробуем ее усложнить и установить на место одинарной розетки двойную. Часто это бывает очень оправдано, так как количество электрических приборов в каждой квартире растет в геометрической прогрессии. При этом большинство электроустройств имеют так называемые евровилки, которые не подходят под старые розетки советского образца.
2. При необходимости обращаем внимание на видео, подробно объясняющее, как поменять одинарную розетку в квартире на двойную.
3. Для начала предстоит расширить отверстие в стене под новую, более широкую коробку розетки, иными словами, придется долбать стену.
4. Если вы обнаружили в стене 2 кабеля, в каждом из которых по 3 провода, то выполните следующие действия:
   • раскрутите пары проводов при помощи плоскогубцев;
   • проделайте 2 отверстия в новом подрозетнике, поместите в них специальные прокладки и протяните через них кабеля с проводами;
   • соедините пары проводов вместе: 2 фазных провода, 2 нулевых провода и 2 заземленных провода;
   • каждую пару присоедините к соответствующим им клеммам розетки, обращая внимание на обозначения клемм: L — фазный, N — нулевой, E – заземленный.
5. Если имеется 1 кабель с 3 проводами, тогда в корпусе розетки пробейте 1 отверстие, через которое пропустите провода. Присоедините соответствующие провода к клеммам розетки.
6. Остается только зафиксировать и закрепить розетку в стене.
7. Если вы сумели самостоятельно провести замену одинарной розетки на двойную, то у вас уже не возникнет вопроса, как поменять двойную розетку на аналогичную новую в случае необходимости либо выхода из строя старой.

Как поменять дома тройную розетку

1. Иногда выходом из ситуации с большим количеством подключенных электрических устройств одновременно становится установка тройной розетки. Она может быть вмонтирована в 1 большое отверстие в стене, а может состоять из 3 отдельных розеток, расположенных рядом и спрятанных под 1 крышкой.
2. Этот способ заслуживает большего доверия, чем использование тройников и двойников, которые могут привести к короткому замыканию.
3. Если у вас стена из гипсокартона, то проделать в ней еще 2 дополнительных гнезда для отдельных розеток не составит большого труда. Но если предстоит иметь дело с бетоном или кирпичом, то лучше установить блок из 3 розеток в 1 увеличенное отверстие в стене.
4. Покупая тройную розетку, стоит обратить внимание на ее качество. Хорошо, когда все контакты выполнены из латуни, а наружная панель изготовлена из специальной пластмассы, устойчивой к возгоранию.
5. Подключение тройной розетки аналогично процессу подключения двойной розетки. Ее легко можно установить на месте старой одинарной розетки. В случае монтажа тройной розетки на новом месте, придется потрудиться более объемно.

Чтобы разобраться, как поменять розетку в квартире самому, нужно проделать совсем небольшую работу по поиску нужной информации и не бояться применять новые знания на практике. Тогда ваш дом будет тем местом, где комфортно находиться и наслаждаться теплом и уютом.

Как поменять сокет

Перейти к основному содержанию

Когда вы покупаете по ссылкам на нашем сайте, мы можем получать партнерскую комиссию. Вот как это работает.

(Изображение предоставлено Джереми Филлипсом)

Вы можете удвоить мощность розетки за выходные, просто заменив одиночные розетки на двойные. Электрик (откроется в новой вкладке) взимает 30 фунтов стерлингов, чтобы сделать ту же работу за вас. Умножьте это на количество одиночных розеток в вашем доме, и вы увидите, сколько можно сэкономить, сделав это самостоятельно. Если у вас уже есть двойные розетки, то это руководство покажет вам, как заменить неизбежные треснувшие, обгоревшие или забрызганные краской детали на новые. В этой статье также рассказывается, как добавить новую розетку в кольцевую сеть — еще одна работа, за которую электрик будет рад взимать до 80 фунтов стерлингов.

Если вам интересно, можно ли заменить одинарную розетку на двойную, то ответ положительный, при условии, что существующая розетка является единственной на ответвлении (подводе провода) от кольцевой магистрали. Чтобы проверить это, выполните тест на шаге 6. Сколько новых сокетов вы можете добавить? Теоретически вы можете удвоить количество розеток, удалив ответвления от каждой из существующих розеток или распределительных коробок, которые их питают. Вы должны убедиться, что розетка, от которой вы собираетесь ответвляться, является частью кольцевой магистрали (см. тест на шаге 6).

• Insulated screwdriver
• Mains voltage/continuity tester
• Drill
• Hammer
• Bolster chisel
• Pad saw or hacksaw blade
• Wire strippers

Materials needed:

• 2.5mm twin and earth cable
• Двойная розетка
• Двойная розетка Стальная коробка для скрытой установки или пластиковая коробка для поверхностного монтажа
• Готовая штукатурка

1. Если какие-либо из ваших розеток сгорели, их необходимо заменить. Шаги 3, 4, 11 и 12 покажут вам, как это сделать.

2. Слишком высокая нагрузка на одну розетку часто приводит к перегоранию розеток. Если все это слишком знакомо, читайте дальше и узнайте, как поменять одиночные на двойные.

3. Перед началом работы изолируйте кольцевую сеть на щите потребителей или на плате предохранителей. Некоторые устройства оснащены автоматическим выключателем, который нужно просто отключить. Если у вас есть плата предохранителей старого типа, выключите основное питание, удалите соответствующий предохранитель (желательно, с маркировкой «кольцо» или «основное кольцо») перед повторным включением устройства. Простое отключение кольцевой магистрали означает, что освещение по-прежнему подается, что удобно, если вы работаете в темном углу дома.

4. Во многих старых домах имеется более одной платы предохранителей или блока потребителей, поэтому вы не всегда можете быть уверены, что изолировали правильную часть цепи. Для проверки подключите прибор к розетке, с которой собираетесь работать. Если вы используете радио для этого теста, сначала убедитесь, что из него удалены все батареи, иначе вы можете потратить бесплодный день на поиски несуществующего источника питания.

5. Когда цепь изолирована, вы можете безопасно отвинтить винты на передней части розетки. Если на разъем приходится только один провод (земля, фаза и нейтраль), это означает, что розетка уже отведена от другой; вы можете превратить это в двойную розетку, но вы не можете использовать ее, чтобы поставить новую розетку. Два провода, входящие в каждый разъем, указывают на то, что розетка является либо частью кольцевой магистрали, либо одной из двух розеток, питаемых от одной и той же ответвления. Если вы планируете заменить одинарную розетку на двойную или добавить новую ответвление, вы должны убедиться, что розетка является частью кольцевой магистрали. Чтобы проверить, вам нужно запустить тест непрерывности на следующем шаге.

6. Обойдите дом и выключите и отсоедините (если возможно) все электрооборудование, питаемое от кольцевой сети. В розетке отверните винт, удерживающий жилы (красный или коричневый) под напряжением, и прикоснитесь к одному из них щупом от тестера сетевого напряжения, установленного на прозвонку. Прикоснитесь другим щупом тестера к нейтральной клемме (обозначенной N с черным или синим проводом). Повторите это с другим красным или коричневым проводом. Зуммер или свет устройства не должны включаться, когда вы проверяете провода таким образом. Прикоснитесь одним щупом к каждому из красных или коричневых проводов. Если тестер гудит или загорается, это означает, что розетка является частью кольцевой сети. Если вы меняете одинарную розетку на двойную, отсоедините всю проводку от старой розетки. Если вы планируете провести новую розетку от этой, протяните провод обратно от новой розетки под половицами или через кабелепровод вдоль стены.

7. Если вы заменяете одинарную розетку на двойную, вы можете использовать пластиковую коробку для поверхностного монтажа или стальную коробку, которая устанавливается заподлицо со стеной. В данном случае вместо старой коробки с одной розеткой была установлена ​​стальная коробка. Коробки для скрытого монтажа можно монтировать в традиционную штукатурку по кирпичным стенам, как эта, и в более современный гипсокартон поверх каркасных стен. В обоих случаях имеет смысл использовать существующее отверстие как часть нового проема. Поместите коробку на место и обведите ее.

8. Используйте долото и молоток, чтобы выбить штукатурку и кирпич (будьте очень осторожны, чтобы не перерезать кабель). Старая штукатурка имеет неприятную привычку отставать большими кусками, поэтому будьте готовы к последующему ремонту . Стены из гипсокартона гораздо легче резать по размеру с помощью ножовочного полотна или ножовочного полотна.

9. Внимательно осмотрите кабели, проходящие через стену. Если есть какие-либо признаки повреждения, в том числе подгорание, порезы или рассыпающаяся изоляция, их необходимо вернуть обратно в место соединения с кольцевой магистралью — трудоемкая, но необходимая работа.

10. Металлические коробки, используемые для скрытого монтажа, имеют ряд предварительно пробитых отверстий для ввода кабеля. Выберите подходящий и нажмите на него большим пальцем или концом отвертки. Вставьте коробку в стену, протяните провода через отверстие (в идеале через втулку), просверлите монтажные отверстия и закрепите на месте.

11. Вставьте провода в розетку сзади. Фаза и нейтраль отмечены буквами L и N соответственно, в то время как точка заземления обычно представляет собой металлическую бирку, обозначенную буквой E или тремя короткими горизонтальными линиями, увенчанными вертикальной линией. Мы использовали новые провода с цветовой маркировкой: живые, коричневые; нейтральный, синий; и земля, желтая с зеленым индикатором. Есть большая вероятность, что у вас будут старые провода с цветовой маркировкой: под напряжением, красный; нейтральный, черный; и земля, зеленая с желтым индикатором. Вполне допустимо использовать два типа вместе, если все провода находятся в хорошем состоянии. Если вы устанавливаете дополнительную розетку, у вас будет только один комплект проводов, который можно будет поместить в задней части устройства.

12. Установите разъем на место, стараясь не зажать провода. Затяните винты, снова включите питание и подключите что-нибудь, чтобы проверить, все ли работает нормально.

Получайте последние новости, обзоры и советы по продуктам прямо на свой почтовый ящик.

Свяжитесь со мной, чтобы сообщить о новостях и предложениях от других брендов Future. Получайте электронные письма от нас от имени наших надежных партнеров или спонсоров.

Информационный бюллетень по строительству и ремонту жилья

Спасибо, что подписались на Homebuilding. Вскоре вы получите электронное письмо с подтверждением.

Возникла проблема. Пожалуйста, обновите страницу и повторите попытку.

Отправляя свою информацию, вы соглашаетесь с Условиями использования (открывается в новой вкладке) и Политикой конфиденциальности (открывается в новой вкладке) и вам исполнилось 16 лет.

Homebuilding является частью Future plc, международной медиа-группы и ведущего цифрового издателя. Посетите наш корпоративный сайт (откроется в новой вкладке).

© Дом на набережной Future Publishing Limited, Амбери, Ванна БА1 1UA. Все права защищены. Регистрационный номер компании в Англии и Уэльсе 2008885.

Замена одинарной розетки на 13 А на двойную

Более 1 миллиона запасных частей

Более 500 брендов

Более 800 видеороликов по ремонту бытовой техники

Более 351 000 отзывов Trustpilot

• Дом
• Консультационный центр
• Домашняя электрика и освещение
• Замена одинарной розетки на 13 ампер на двойную

Если вы недавно переехали в новый дом или, возможно, хотите добавить дополнительную розетку, то вы попали по адресу. Некоторым может показаться, что установка двойной розетки вместо оригинальной одинарной розетки может оказаться долгой и трудной задачей.

Однако вы ошибаетесь, в этом руководстве мы расскажем вам, как снять одинарную розетку и заменить ее двойной. После завершения вам захочется заменить каждую розетку в вашем доме, потому что… да, это действительно так просто.

  Что вам понадобится:

• Двойная розетка
• Отвертка
• Мультиметр
• Вставной тестер розеток

  Шаг 1. Рекомендации по безопасности

Безопасность превыше всего: все работы с электрическими цепями должны выполняться компетентными лицами и в соответствии со всеми правилами. Если у вас есть какие-либо сомнения, перед выполнением любых работ обратитесь к квалифицированному электрику.

Вы можете использовать:

Если он у вас есть, используйте тестер розеток, чтобы определить, поступает ли электричество на вилку, и даже подтвердить, что оригинальная розетка не неисправна.

Подключив его и включив розетку, если есть электричество, то загорятся все три лампочки, если нет, то лампочки не загорятся.

  Шаг 2. Удаление старого сокета

Для начала отключите питание от основного блока предохранителей — когда электричество в блоке предохранителей отключено, вы можете начать выкручивать винты, удерживающие розетку на месте. После того, как они будут удалены, вы можете отодвинуть розетку от стены, и это обнажит все провода.

Вы заметите, что у вас есть коричневый провод (под напряжением), синий провод (нейтральный) и желто-зеленый провод (земля).

  Шаг 3. Использование мультиметра

Прежде чем вы начнете отсоединять провода, дважды проверьте клеммы с помощью мультиметра — если вы включите тестер на самый высокий уровень переменного напряжения при проверке клемм с помощью щупов, показания не должны измениться.

  Шаг 4. Отсоединение старой розетки

Как только вы убедитесь, что напряжение отсутствует, вы можете приступить к удалению проводов, открутив винты, удерживающие их на месте.

Ослабив провода, вы можете снять старую лицевую панель.

  Шаг 5. Установка новой втулки

Теперь вы можете приступить к установке коробки адаптера с двойной розеткой. Вы должны выровнять отверстия для винтов с существующими отверстиями для гнезд. Затем вы можете пропустить провода через заднюю часть адаптера. Теперь вы можете взять лицевую панель и, указав правильное место для проводов, приступить к ее подключению.

Установив провода, сильно потяните за них, чтобы убедиться, что они затянуты и закреплены. Как только вы будете довольны, теперь вы можете прикрепить лицевую панель к адаптеру, а после завершения вы можете снова включить предохранители.

Чтобы проверить, правильно ли работает питание, опять же, если оно у вас есть, с помощью тестера подключаемых разъемов подтвердите, что задание выполнено.
