Как установить крепеж для канализационных труб?
Ранее канализация и трубопроводы не так часто встречались в загородных частных домах, однако сегодня же, напротив, данные коммуникации необходимы для комфортного пребывания и отдыха даже за пределами мегаполиса. Поэтому для современных хозяев, планирующих постройку частного дома, вопрос о грамотной прокладке канализации всегда будет актуальным. Для того чтобы установить крепление для канализационных труб, требуется строго соблюдать определенные несложные правила, которые зависят от видов крепежа, используемых при обустройстве водоотводной системы.
Крепеж для канализационных труб и его виды
Для того чтобы установить крепеж для канализационных труб, используются определенные крепежные устройства, которые называются хомутами. Исходя из названия, очевидно, что фиксация элементов канализации происходит путем ее обхвата. Обхватывающая деталь продается в комплекте с анкорным, дюбельным или винтовым креплением, необходимым для соединения хомута и стены либо прочей несущей поверхности.
Поэтому для монтажных канализационных работ может потребоваться перфоратор или дрель, набор отверток и ключей, которые необходимы для затягивания саморезов, гаек, болтов и так далее.
Хомуты из металла и пластика
Крепления для пластмассовых канализационных труб: а — под пристрелку; б — под забивку; в — под винтовое соединение
Хомуты, используемые для крепления канализационных труб, сегодня изготавливаются из пластика или металла. Крепежи и из одного, и из другого материала достаточно удобны и просты, если говорить об их монтаже.
Большинство производителей канализационных конструкций часто выпускают трубы в комплекте с крепежными элементами. Поэтому вопрос о выборе определенного вида хомутного крепежа не рассматривается.
Первое на что стоит обратить внимание, выбирая между металлическими и пластиковыми хомутами, это эстетическая составляющая помещения, где будет проведена канализация. Особое внимание необходимо уделить данному вопросу, если коммуникации будут открытыми, а не скрытыми в стенах или интерьерных конструкциях.
Тут нужно говорить о выборе пластиковых хомутов, которые менее заметны и имеют привлекательный внешний вид. В большинстве случаев канализация располагается в местах, которые недосягаемы для всеобщего обозрения. Тут подойдут хомуты из металла, которые представляют собой универсальное соединение, которое может быть и свободным, не наглухо затянутым, и глухим, неподвижным.
По конструкционным особенностям все хомуты разделяются на 2 вида: цельные и двойные. Цельные обычно изготавливаются из пластика, двойные же могут быть как пластиковыми, так и металлическими. Отличительной особенностью двойных хомутов является возможность регулирования диаметра при помощи винта, поэтому их можно использовать для труб с различным диаметром. Двойные хомуты для труб, в свою очередь, делятся на одновинтовые и двухвинтовые, в зависимости от количества винтов.
Плавающее или жесткое крепление
Необходимо понимать,что крепеж для труб, установленный при помощи хомута, может быть жестким, с крепким обхватом трубы, или плавающим.
Плавающее крепление выполняется с целью поддержания целостности труб во время их термической деформации. Оба типа крепления могу быть применены к одному и тому же хомутному соединению. Однако существуют и такие хомуты, которые предназначены исключительно для плавающего крепления. Они обычно не укомплектованы затягивающими, зажимающими болтами. Они просто защелкиваются, их монтаж не подразумевает под собой использование профессиональной техники.
Одной из важных составляющих конструкции сантехнического трубного хомута является специальная прокладка, которая располагается между канализационной трубой и охватывающей частью крепления. Главная задача прокладки заключается в нейтрализации шумов, возникающих из-за внутренних нагрузок на трубы и вибрации. Рассмотрев популярные виды хомутных соединений и особенности их конструкции, обратимся к основным правилам их монтажа.
Основные правила монтажа канализационных крепежей
Крепление удерживающих элементов должно выполняться в соответствии с общепринятыми нормами, правилами и требованиями.
- Расположение крепежей. Необходимо правильно просчитать расположение каждого хомута. Необходимо произвести крепление в каждом месте, где канализация разветвляется, имеет изгибы, соединения труб или закрепления арматуры. Рекомендуем перед началом работ составить схему прокладки труб канализации, на которой будут отмечены месторасположения хомутов. Схема может быть обозначена прямо на стенах с помощью осевых линий.
- Уклон трубы. Крепить хомуты необходимо так, чтобы минимальный уклон трубы был равен 20 мм на каждый погонный метр канализационного трубопровода. Чтобы в дальнейшем избежать частых засоров канализации, следует избегать часто встречающихся перпендикулярных поворотов.
- Чередование плавающих, неподвижных и жестких крепежей. Важное правило! Каждая труба в обязательном порядке должна быть закреплена нескользящим хомутом, который, как правило, располагается у ее основания, там, где труба соединяется с другими деталями канализационной системы. В остальных случаях может использоваться поочередно, как жесткое крепление, так и плавающее.
- Расстояние между хомутами. При монтаже металлопластиковых или пластиковых труб их крепление осуществляется из расчета двухметрового расстояния между крепежами. Более тяжелые трубы необходимо крепить чаще, с интервалом между хомутами метр или полтора.
- Надежность крепления. Трубы канализационной системы в процессе использования подвержены определенным нагрузкам, температурным перепадам и вибрации. Чтобы на качество эксплуатации системы не смог повлиять ни один из перечисленных факторов, каждая труба должна быть надежно прикреплена к несущей поверхности. Анкоры и дюбели крепежей должны плотно держаться на материале, из которого изготовлена поверхность. Он не должен растрескиваться или крошиться. Часто в случае, когда нет возможности прочно закрепить хомут, полностью меняется схема прокладки канализации.
Он не должен растрескиваться или крошиться. Часто в случае, когда нет возможности прочно закрепить хомут, полностью меняется схема прокладки канализации.В итоге можно сказать, что придерживаясь элементарных правил, можно установить крепление для канализационных труб своими руками в собственном доме. Кроме того, каждый современный производитель конструктивных элементов максимально заботится о простоте и удобстве монтажа. Обустройство канализационного отвода не требует наличия профессиональных знаний, навыков и дорогостоящего оборудования.
Товары, которые были описаны в этой статье:
Сантехнический хомут трубный
Силовые хомуты
Хомуты с комбогайкой
Нержавеющие гайки
Нержавеющие болты
Нержавеющие саморезы
Полезные статьи:
Крепеж для труб
Крепление труб канализации
все способы крепления / Трубы и работы по сварке / Водопровод и сантехника / Публикации / Санитарно-технические работы
Прохудившиеся трубы канализация способны в мгновение ока превратить дом или квартиру в помойку со всеми сопутствующими амбре и грязью.
Вряд ли кому-топриятны протечки и отвратительные запахи. Нужно немедленно менять трубопроводы. Но как при этом произвести крепление канализационных труб, чтобы они прослужили максимально долго?
Содержание
- Материал креплений: пластик vs металл
- Виды крепежей для канализационных труб
- Разновидности хомутов
- Жесткая и плавающая схемы крепления
- Монтаж труб канализации к потолку и стенам
- Прокладка коммуникаций в каналах
- Видео: устройство универсального хомута для фиксации труб
Материал креплений: пластик vs металл
Вертикальный стояк и горизонтальные трубопроводы внутридомовой системы канализации можно проложить внутри стен закрытой укладкой либо закрепить их на стенах и потолке. Первый вариант предусматривает штробление, которое сопровождается пылью и не во всех домах применимо. Использование специальных крепежей более практично.
Различные варианты крепленияПри открытом монтаже трубопроводы крепят в обязательном порядке.
Иначе они могут провиснуть под собственным весом и разгерметизироваться. Качество крепежа напрямую сказывается на долговечности системы канализации.
Производители сточных труб выпускают самые разнообразные крепежи для монтажа. Все они делятся по материалу изготовления на две группы:
- Металлические.
- Пластиковые.
Крепления для труб канализации из металла прочнее пластиковых аналогов. Но прочность эта во многих случаях избыточна. Изделия из пластика сейчас выпускаются вполне надежные. Плюс пластиковые крепежи более эстетичны и презентабельны. Кроме того, они не покроются ржавчиной в условиях повышенной влажности санузла.
Два основных варианта труб для внутренних систем канализации – чугунные и пластиковые. Нередко для чугуна подбираются крепежи из оцинковки, а для пластика- из полимеров.
Во многом выбор между металлом и пластиком зависит от предпочтений хозяина жилища. Оба варианта позволяют надежно закрепить канализационные трубы под нужным уклоном как на стенах, так и на потолке.
Однако металлические крепежи выглядят не столь изящно, как пластиковые, поэтому их чаще всего используют при монтажных работах в подсобках и подвалах.
Виды крепежей для канализационных труб
Выбирая способ и вид крепления, необходимо учесть материал изготовления и диаметр трубопроводов канализации, а также длину закрепляемого отрезка. От этих параметров зависит вес, который должны выдержать крепежи.
Схема хомута для крепления патрубковТрубные хомуты в зависимости от предназначения делятся на:
- Опорные.
- Обжимные.
- Направляющие.
Первые предназначены для крепления вертикальных стояков и подвешивания труб канализации под потолком. Вторые используются при обжатии стыков сливов и мест их соединения с фитингами. А третьи помогают зафиксировать трубы под требуемым наклоном и удерживать их в этом состоянии.
Большинство хомутных изделий имеет резиновую вставку, которая с одной сторону надежно обхватывает патрубок, а с другой позволяет ему слегка двигаться.
Но есть варианты и без прокладок из резины. Выбор здесь зависит от способа и технологии монтажа канализационной сети.
Жесткая и плавающая схемы крепления
Крепить канализационные трубы одним и тем же хомутом можно жестко с затягиванием зажимов до упора так, чтобы сливы нельзя было сдвинуть с места. Либо болты можно слегка оставлять незатянутыми, чтобы стояк мог “плавать” в крепеже.
Хомуты нужны для фиксации как горизонтальных, так и вертикальных трубПри нагреве и охлаждении трубные изделия из пластика слегка изменяют свою геометрию. Чтобы обеспечить их целостность, применяется плавающий способ крепления. В этом случае при линейном расширении трубопроводы не повредятся и не разгерметизируются.
Совет! Жесткий вариант фиксации сточных труб рекомендуется использовать только в отапливаемых помещениях с минимальными перепадами температуры воздуха.
Если канализация прокладывается в помещении без обогрева, то крепить трубы к стенам и потолку следует по плавающей технологии.
Температура внутри будет изменяться в большом диапазоне, нагревая и остужая трубы. А они при этом не должны повредиться.

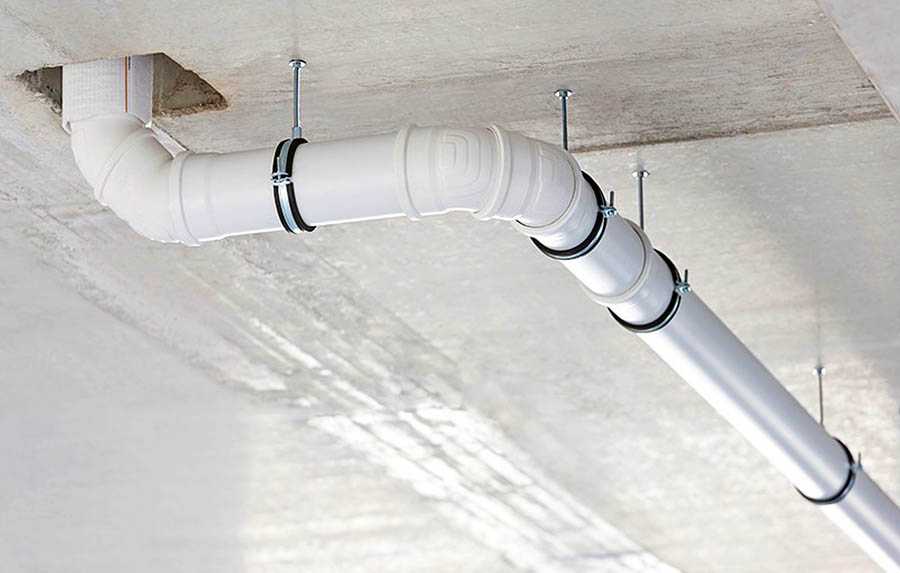

Монтаж труб канализации к потолку и стенам
Канализационная сеть состоит из разнообразных элементов, подвергающихся при эксплуатации вибрациям, температурным воздействиям и механическим нагрузкам. Существует целый набор правил, соблюдение которых при монтаже обеспечивает надежность работы всей системы.
Схема крепления к стене и потолкуПри монтаже канализационных труб следует:
- Произвести разметку на стенах с указанием мест крепления и оси уклона.
- Зафиксировать на стенах и потолке крепежи.
- Уложить в держатели трубопроводы.
Крепление труб канализации с помощью хомутов предполагает минимальный просвет между стоком и стеной. Если требуется отставить там больший промежуток, лучше выбрать кронштейны либо крючки.
Важно! Только с помощью крепежей можно точно задать коллектору наклон в рекомендованные строительными нормами два–три градуса и обезопасить канализацию от засоров.
Расстояние между крепежными элементами зависит от диаметра стока и материала, из которого он сделан. Пластиковые трубопроводы достаточно легкие, для них крепежи на горизонтальных участках можно разносить на 1,5–2 метра. А для крепления чугунных канализационных труб держатели придется монтировать через каждые полметра.
Крепежи устанавливаются на изгибах и разветвлениях трубопроводовОднако на практике крепление производится в местах разветвлений, соединений и изгибов, где коммуникации подвергаются самым сильным нагрузкам. Не стоит крепить канализационные трубы там, где мастеру удобнее всего. Размещение держателей должно максимально повышать надежность всей системы.
Прокладка коммуникаций в каналах
Чтобы можно было закрыть канализацию декором, в стенах пробивают штробы. Внутри них трубопроводы крепятся по вышеописанной технологии при помощи хомутов. При этом нужно учесть, что помех линейному расширению коллекторов не должно быть никаких.
В штробах сток также следует крепить зажимамиШтробирование является довольно хлопотным делом, но зато при таком способе монтажа крепление коммуникаций получается более надежным.
Трубы в этом случае держат не только крепежные элементы, но и края канавки в стене.
Видео: устройство универсального хомута для фиксации труб
Чтобы закрепить чугунные и пластиковые трубы канализации, достаточно воспользоваться специальными хомутами с резиновыми прокладками. Монтаж их предельно прост и не требует специальных инструментов. Нужно лишь грамотно подготовить план разводки канализационных трубопроводов и обозначить на нем все места установки крепежей.
Как починить протекающую трубу
Утечка — неизбежный аспект владения домом. Независимо от того, сколько времени вы потратили на техническое обслуживание, трубы все равно могут быть повреждены и, к сожалению, выбрасывать воду туда, где ее быть не должно.
Это также может вас заинтересовать: Прорыв трубы? Вот что делать дальше
Когда прорвется труба, у вас есть два варианта: вызвать сантехника или попытаться починить ее самостоятельно.
Если вы решите выбрать второй вариант, мы познакомим вас с этими четырьмя простыми и эффективными способами устранения протекающей трубы.
Сначала о главном…
Если у вас протекает труба, первое, что вам нужно сделать, это слить воду из водопровода. Найдите запорный клапан водопроводной магистрали, обычно расположенный в таких местах, как гараж, подвал или подвальное помещение. Если в вашем доме его нет, обычно он находится снаружи рядом с водомером.
Когда найдете, поверните ручку против часовой стрелки, чтобы перекрыть воду. Затем найдите минутку, чтобы смыть все туалеты в доме и открыть краны, чтобы удалить воду и давление, оставшееся в водопроводе. После этого ваша поврежденная труба больше не должна протекать.
Попробуйте один из этих методов, чтобы исправить протекающую трубу
1. Используйте ленту из стекловолокна
Обязательно очистите поврежденный участок трубы влажной тканью, прежде чем приклеивать ленту для устранения утечек, и подождите около 15 минут, прежде чем поворачивать вода на.
Это дает смоле возможность затвердевать и герметизировать, полностью останавливая утечку. Если у вас есть небольшая утечка, лента из стекловолокна может стать надежным решением. Вообще говоря, ремонт ленты — это только временное решение, которое продлится до тех пор, пока не приедет сантехник, чтобы оценить утечку. Тем не менее, некоторые утечки можно полностью устранить с помощью ленты из стекловолокна. На самом деле все зависит от серьезности течи.
2. Используйте эпоксидную замазку
Еще одним быстрым и простым способом устранения течи в водопроводе является использование эпоксидной замазки на поврежденной трубе. После нанесения эпоксидная замазка затвердеет и превратится в твердую поверхность, эффективно герметизируя небольшую утечку в трубе, хотя для более крупных утечек потребуется более комплексное решение. Обнаружив точное место, где протекает труба, подготовьте место, вытерев остатки влаги сухим полотенцем. Затем найдите время, чтобы сгладить любые повреждения или ржавчину вокруг пораженного участка наждачной бумагой.
Многие марки эпоксидных шпатлевок требуют смешивания перед нанесением, хотя некоторые поставляются готовыми к использованию. Обязательно ознакомьтесь с инструкциями производителя, чтобы правильно смешать раствор. Как только эпоксидная смола попадет в воздух, у вас будет совсем немного времени, прежде чем она начнет затвердевать — так что работайте быстро! Быстро сформируйте замазку вокруг поврежденной трубы и дайте ей высохнуть примерно в течение часа, прежде чем снова открыть клапан.
Другие статьи по теме:
- Труба вниз: что делать с шумными водопроводными трубами
- Как разморозить замороженные трубы
- Руководство по стоимости ремонта сантехники
- 9 ситуаций, когда следует вызвать профессионального сантехника
- Как работает водопроводная система вашего дома
3. Используйте ремонтную муфту
Ремонтная муфта состоит из резиновой прокладки и хомута, который надежно закрывает поврежденный участок трубопровода.
Ремонтные втулки должны быть доступны в любом местном хозяйственном магазине, но убедитесь, что вы покупаете втулку правильного размера, убедившись, что она соответствует длине вашей течи. В противном случае ваше уплотнение не будет таким плотным, как должно быть, и утечка сохранится.
Совместите прокладку с поврежденным участком трубы. Затем поместите его над отверстием, чтобы утечка была полностью покрыта. Наденьте хомут на трубу так, чтобы он надежно зафиксировался на прокладке. Затем, подобно хомуту для шланга, затяните прилагаемые болты снаружи хомута. Обязательно затяните болты до упора для максимальной безопасности.
Трубные хомуты отлично подходят для устранения различных утечек, но на самом деле они лишь временное решение, пока вы (или сантехник) не замените трубу.
4. Используйте скользящую муфту
Вышеупомянутые ремонтные решения обычно рассматриваются как временные. Для более постоянного исправления потребуется немного больше работы, установив скользящую муфту на трубу.
Тем не менее, этот ремонт — вполне выполнимый проект «сделай сам». Скользящие муфты представляют собой водонепроницаемые соединения, соединяющие два отрезка трубы. Прежде чем купить муфту, убедитесь, что она имеет тот же размер и диаметр, что и ваша существующая труба, и тот же материал, например, ПВХ, медь и т. д.
Измерьте размер муфты и отметьте размеры на своей трубе с помощью маркера. Затем с помощью трубореза удалите поврежденный участок трубы. Можно использовать ножовку, если у вас нет доступа к труборезу. Тем не менее, вы получите гораздо более чистый и точный разрез, используя труборез. Оттуда наденьте муфту на концы трубы. В зависимости от типа муфты вам, возможно, придется подтянуть соединения с помощью гаечного ключа; другие, такие как фитинги SharkBite или резиновые соединители для труб, просто вставляются или защелкиваются.
Узнайте, как устранить утечку
Как устранить проблемы с трубами водоснабжения
Как отремонтировать трубы водоснабжения, включая лопнувшие или протекающие трубы, шумные или замерзшие трубы, включая информацию о том, как определить местонахождение утечек в подземных трубах
В этой статье:
Как быстро устранить течь в трубе (3 метода)
Как устранить течь в медной трубе (постоянно)
Утечки воды и сломанные трубы могут стать большой проблемой для любого домовладельца.
Поскольку вода в водопроводных трубах находится под давлением (обычно около 50 фунтов на квадратный дюйм), если в трубе или фитинге возникает утечка, вода обычно разбрызгивается со значительной силой.
Большинство современных бытовых водопроводных труб медные, спаянные вместе с отводами, тройниками и другими фитингами. Резьбовые трубы из оцинкованного железа также распространены, особенно в старых домах, но постепенно выводятся из употребления, потому что со временем они забиваются минеральными отложениями.
Как вы увидите, полезно иметь под рукой по крайней мере один хомут для ремонта труб на случай разрыва трубы, особенно если вы живете в климате, где трубы могут замерзнуть. Вы можете купить эти устройства для быстрого ремонта в любом магазине товаров для дома или в Интернете.
Как быстро устранить течь в трубе (3 метода)
1 Найдите протекающую трубу.
Из-за этого давления обычно довольно очевидно, протекает ли труба, даже если труба находится внутри стены или над потолком. Часто можно услышать брызги воды внутри стены или потолка. Гипсокартон становится влажным, особенно на стыках между панелями. И вода часто скапливается у основания.
Если вода окрашивает потолок или капает, утечка может быть прямо над ней, хотя вода может проходить вдоль балки или другого элемента внутреннего каркаса и окрашивать стену или потолок на некотором расстоянии от самой утечки. Если наверху нет пятен или капель в качестве доказательства, возьмите фонарик и проверьте трубы в подвале или подполье.
2 Перекрыть клапан, регулирующий подачу воды в поврежденную трубу (см. Как перекрыть подачу воды).
3 Наденьте хомут для ремонта трубы в соответствии с инструкциями на упаковке — обычно это включает центрирование резиновой втулки над местом утечки в трубе, а затем привинчивание хомута, состоящего из двух частей, поверх втулки.
4 Если у вас нет хомута, вы можете сделать свой собственный хомут для ремонта трубы, обернув лопнувший участок трубы полоской резины (например, из внутренней трубы), а затем зажав обертку регулируемый хомут для шланга, хомут для трубы или С-образный хомут.
Остановите утечку с помощью временного хомута из хомута из нержавеющей стали и куска резины. © HomeTips.com5 Если утечка произошла вблизи стыка, нанесите эпоксидную замазку.
Утечки вокруг соединений трудно остановить с помощью хомута. Вместо этого попробуйте нанести эпоксидную замазку в труднодоступных местах. Сначала отключите подачу воды и обязательно очистите и высушите трубу перед запуском. © HomeTIps.com Обратите внимание, что это временный ремонт. Если вы не можете самостоятельно заменить поврежденный участок трубы, вызовите сантехника.
См. ниже, как выполнить более длительный ремонт.
Как починить протекающую медную трубу (постоянно)
Здесь вы можете увидеть, как починить медную трубу, которая протекает внутри стены. Эта труба, хотя и довольно новая, имела точечную утечку, из-за которой вода разбрызгивалась в полость стены между стенными стойками. Он был спрятан за гипсокартоном, но со стены было слышно брызги и поверхность стены была влажной. Влажность стены начиналась примерно в 5 футах от пола, поэтому было ясно, что утечка была выше этой точки.
Этот ремонт включает вырезание и замену поврежденной части трубы. Для выполнения этой работы вам понадобится короткий отрезок соответствующей медной трубы, две прямые муфты и труборез.
Одна или обе муфты должны быть такого типа, которые не имеют «трубного упора», чтобы они могли полностью надвигаться на трубы до тех пор, пока не будет установлена сменная деталь, а затем надвигаться на замену.
Кроме того, вам понадобятся паяльные принадлежности и горелка.
Полную информацию о пайке медных труб см. в разделе Как разрезать и припаять медные трубы.
1 Перекройте вентиль , регулирующий подачу воды в эти трубы. При необходимости перекройте главный водяной кран в доме. Откройте кран или нагрудник ниже места утечки, чтобы слить воду из труб. Для получения дополнительной информации см. Как перекрыть подачу воды.
Отключить подачу воды. ©Don Vandervort, HomeTips 2 Разрежьте стену , если необходимо получить доступ к трубе. Имейте в виду, что это приведет к беспорядку, поэтому при необходимости подготовьте место с помощью тряпок и т.п. Запланируйте сделать вертикальные разрезы прямо внутри стенных стоек (см. Как найти настенные стойки и обрамление). С помощью универсального ножа или сабельной пилы сделайте надрезы по прямым линиям. Осторожно: электрические провода или трубы могут быть внутри стены (как в этом случае), поэтому будьте очень осторожны, чтобы не попасть в них лезвием пилы. На самом деле, вы можете полностью избежать проводов, если прорежете отверстие канцелярским ножом, чтобы неоднократно делать надрезы вдоль линий.
3 Вырежьте поврежденный участок трубы. Сделайте два надреза — по одному с каждой стороны утечки на расстоянии примерно 10–12 дюймов друг от друга.
Вырежьте поврежденный участок трубы. Небольшой труборез, подобный этому, работает хорошо.В зависимости от того, как расположена труба, используйте либо небольшой труборез, подобный показанному на рисунке, либо лезвие для резки металла в сабельной пиле. Измерьте расстояние между двумя оставшимися отрезанными трубами и отрежьте новый кусок примерно на 1/4 дюйма короче.
Небольшой труборез или труборез хорошо работает в труднодоступных местах. Константин Панкин / Shutterstock.com 4 Нанесите флюс на все концы труб после того, как вы используете мелкозернистую влажную наждачную бумагу для полировки обрезанных концов и удаления заусенцев.
5 Проверьте посадку муфты , надев ее на трубу. Вам понадобится одна из этих муфт на обоих концах сменной детали.
Наденьте две муфты на концы существующих труб.6 Припаяйте верхнюю муфту к существующей и сменной трубам, начиная с верхней муфты. Держите поблизости огнетушитель и будьте очень осторожны с пламенем!
Припаяйте верхнюю муфту на место. Будьте осторожны с пламенем!7 Припаяйте нижнюю муфту к трубам, используя ту же технику. Дайте трубам остыть, а затем снова включите воду. Обязательно закройте все краны, которые вы открывали при опорожнении труб.
Имейте в виду, что до тех пор, пока воздух не будет удален из ваших водопроводных труб, краны по всему дому, скорее всего, будут брызгать и выплевывать воздух и воду, когда вы их используете. Через пару применений это прекратится.
