Способы крепления кабеля, проводов, кабель каналов к стене

После разметки трасс кабельной проводки, приходит время проложить и закрепить кабеля по стенам, потолку или полу. Без специального инструмента в этом деле не обойтись. Можно использовать два варианта:

Крепление проводов с помощью перфоратора и дюбелей, скоб, хомутов

Сначала рассмотрим первый способ с помощью привычного всем перфоратора.

Самые ходовые и распространенные виды крепежа для прокладки кабеля в квартире в этом случае:

Дюбель-стяжка для крепления одиночного плоского или круглого кабеля

Принцип крепления – сверлится отверстие диаметром 6мм, внутрь хомута закладывается кабель и хомут заталкивается, забивается в отверстие.
Преимуществ у данного крепления несколько – экономично, быстро, никаких лишних выпирающих деталей, если вам придется заделывать крепеж в штробе. Кроме этого данным крепежом можно крепить и гофру.

Кабельная стяжка с отверстием под дюбель

Минимальные затраты на расходку. Достаточно иметь пластиковый дюбель и более ничего. Занимает минимум места на поверхности.

Монтажная квадратная площадка

Сверлите отверстие на 6мм, забиваете чопик или пластиковый дюбель хомут и шурупом прикручиваете площадку к стене. После чего кабельной стяжкой притягиваете кабель к площадке.

Пластиковый дюбель с отверстием в головке под нейлоновую стяжку

Принцип крепления аналогичный предыдущим

Клипсы под гофру

Крепление клипсы осуществляется дюбелем и саморезом. Клипсы подбираются в зависимости от диаметра гофры. Достоинством клипс является то, что их можно собирать в блоки (для этого сбоку имеются специальные замки) и прокладывать одновременно несколько трасс кабелей.

Металлические скобы

Если кабель прокладывается в металлорукаве, то для крепления используйте металлические скобы. Опять же размер подбирается исходя из диаметра металлорукава.

Самоклеющаяся площадка

Если требуется проложить участок кабеля по металлической поверхности, и эту поверхность нельзя или не желательно сверлить, воспользуйтесь самоклеющимися площадками. Площадка имеет самоклеющуюся подложку, которая после удаления защитного слоя легко приклеивается на чистую поверхность. Кабель крепится к площадке опять же нейлоновой стяжкой. Такой крепеж часто используется при монтаже проводки в большой электрощитовой.

Крепление кабеля с помощью монтажных пистолетов

Применение аккумуляторного или газового монтажного пистолета Хилти BX3 и GX-120 дает очень большое разнообразие в способах крепления проводки к любой поверхности на стене, на потолке и по полу.

При этом не забывайте соблюдать минимальные расстояния для обеспечения надежности крепежа.

Гвозди для монтажа

Крепеж всей расходки пистолета Hilti BX3 производится с помощью гвоздей для бетона X-C B3MX + X-P B3MX или для стали X-S B3MX.

Все они заряжаются в ленту по 10 патронов и имеют длину от 14мм до 24мм.

Если нужны большие размеры, можно работать с одиночными гвоздями XP B3 P7. Они имеют длину 30мм и 36мм.
Рекомендуемые максимальные усилия на вырывания и боковые нагрузки при которых не произойдет деформации гвоздя представлены в таблице:

Расходка для пистолетов Hilti GX120 и Hilti BX3

Вот какую расходку для крепления кабеля, кабельных каналов и проводов к стенам вы сможете использовать при наличии монтажного пистолета Hilti:

Крепежный фиксирующий элемент для жесткого кабеля, гофры, водопроводных труб X-FB

одевается непосредственно в направляющую, благодаря чему обеспечивается удобный монтаж. Свободной рукой не нужно придерживать площадку.
диаметр закрепляемого материала от 8мм до 40мм

Держатель электрокабеля X-ECT MX

Требует наличия кабельной стяжки. Есть также модели со стяжкой в комплекте X-ECT 40 MX.

выполнен из негорючего материала
подходят все кабельные стяжки шириной включительно до 9мм
одевается непосредственно на “носик” пистолета

Держатель для кабелей, без хомутов и стяжки X-EKB MX

очень удобен для применения на потолке
не требует наличия дополнительных стяжек
можно крепить одновременно несколько кабелей под один держатель

Крепеж под кабельный канал X-ET MX

Непосредственно пристрелка гвоздями кабельных каналов может привести к печальным последствиям в виде излома корпуса канала.
Поэтому применение таких элементов в данном креплении обязательно. Кроме того, с их помощью можно пристреливать пластиковые распредкоробки без риска повреждения площадки.

Зажим для кабелей или легких труб X-EKS 16-40 MX

Если необходимо не просто установить кабель в зажим, но еще его и зафиксировать, используйте X-EKSC MX. Рассчитан на те же диаметры, что и простой X-EKS MX до 40мм.

Двойной фиксатор X-DFB MX

применяется при параллельной прокладке кабелей или труб
подходит для гофры и труб d=16-28мм
при монтаже не раскалывает бетон под основанием фиксатора

Подвесной элемент под электрику X-EHS MX, X-HS CC MX

подвес производится на резьбовую шпильку
широко применим для крепежа по потолку кабельных лотков, проволочных конструкций

не предназначен для длительной работы на улице, только в помещении
для организации одного подвеса требуется не менее 5 элементов подобного крепежа
один элемент выдерживает нагрузку до 10кг

Текстильная крепежная лента X-TT

изготовлена из прочного материала полиэстера
ширина ленты 19мм, толщина 1,2мм
в основном распространен при крепеже по полу
забивается непосредственно гвоздями в закрепляемую поверхность
подходит для крепления любого материала – кабель, гофра, трубы как пластиковые, так и металлические. Самое простое, дешевое и универсальное крепление.

Держатель пучка кабелей X-ECH

позволяет организовать аккуратное групповое крепление пучка кабелей на одном элементе
простая разборная конструкция с защелкой
применима как на потолке, так и на стенах
максимальное количество кабелей в держателе до 30шт

Разъемный хомут под трубы X-EMTSC MX (СКРИН С ХИЛТИ USA)

оцинкованный с антикоррозийной защитой
рекомендованная нагрузка для одиночного зажима до 5кг
рассчитан на диаметры закрепляемого материала от 13 до 25мм

Одиночный гвоздь шпилька X-M6-7 B3 P7

Новинка от компании Хилти. Усовершенствование технологии DX Kwik применяемой на пороховых пистолетах. Для них при вбивании шпильки в материал, предварительно требовалось засверливаться ограничительным сверлом. Тратилось лишнее время и дополнительные аксессуары.

Данная же шпилька при наличии аккумуляторного пистолета Hilti BX3 загоняется в бетон или металл простым одиночным выстрелом. А уже дальнейшее решение, что закрепить на этой резьбе, зависит от ваших фантазий и потребностей.

длина хвостовика шпильки от 7мм до 14мм для металлических поверхностей и от 7мм до 24мм для бетона

оцинкованная поверхность защищающая от коррозии
скорость монтажа в 10 раз быстрее по сравнении с предварительным засверливанием
диаметр резьбы 6мм
рекомендуемая нагрузка для одиночной шпильки – 5кг для бетона и 20кг при креплении в стали
для того чтобы шпилька не провернулась, затягивать гайку на ней можно с усилием не более 3Нм.

И в конце приведем обобщенную таблицу для облегчения выбора крепежа при использовании монтажного пистолета Hilti BX3:

Крепление кабеля к стенам, потолку, в штробе, к столбу

При устройстве проводки одна из задач — правильное крепление кабеля. Оно не должно занимать много времени, но должно быть надежным и безопасным.

Содержание статьи

1 Правила и особенности выбора типа крепежа для кабеля
- 1.1 В зависимости от типа материала
- 1.2 Гвозди, саморезы или дюбеля?
- 1.3 Правила монтажа
2 Крепеж для открытой прокладки
- 2.1 Скобы из строительного степлера
- 2.2 Скобы и клипсы
- 2.3 На основе дюбелей
3 Крепление кабеля в штробе
- 3.1 Особенности горючих оснований
- 3.2 Большие пучки проводов
4 Как закрепить кабели на потолке
5 Как упорядочить пучки проводов
6 Крепление к столбам и стенам при воздушном способе монтажа

Правила и особенности выбора типа крепежа для кабеля

Крепеж для кабеля выбирают в зависимости от способа его прокладки и материала основания, к которому будет фиксироваться провод. Начнем с выбора по материалу.

Крепление кабеля выбирают в зависимости от типа прокладки (открытая или закрытая) и вида основания

В зависимости от типа материала

Все основания делят на мягкие и твердые, но есть еще тонкие и ломкие. К мягким основам относят древесину, сюда же можно причислить штукатурку. Если крепить кабель надо к этим основаниям, чаще всего используют гвозди или саморезы. Процесс установки крепежа всем известен и не занимает много времени.

Крепление кабеля большей частью происходит при помощи дюбелей

К жестким основаниям относится бетон, железобетон, кирпич. В такие основания устанавливается крепеж с дюбелями (дюбель-гвоздями). Процесс установки дюбеля более долгий — приходится сначала сверлить отверстия и вставлять пластиковую пробку, только после этого устанавливать крепеж. Но в таких материалах это неизбежно. Исключение — кирпичная кладка. Если крепеж размещать в шве, можно обойтись гвоздями. Но крепление в этом случае будет не очень надежным.

Ломкие основания. К этой категории можно отнести гипсокартон и строительные блоки из легкого ячеистого бетона любого типа. Для этих оснований есть специальные дюбеля, которые имеют большую площадь упора, чем стандартные. Также для легкого ячеистого бетона существует крепеж на клею.

Специальные дюбеля-бабочки для установки в гипсокартон или пенобетон

Тонкие основания. Это пластик, ДВП, ДСП и другие подобные материалы. Если закрепить кабель надо на такой поверхности, используют тонкие гвоздики, скобы, при небольшом количестве проводников применяют крепеж на клеевой основе. Обычно это небольшие пластиковые элементы, на тыльной стороне которых закреплен скотч с защитной полосой. При монтаже защитная полоса снимается, крепеж устанавливается на клей. Больших нагрузок он не выдержит, но упорядочить жгут проводов, который идет на рабочий стол, можно.

Гвозди, саморезы или дюбеля?

Большая часть стандартного крепежа может быть зафиксирована как при помощи гвоздей или саморезов, так и при помощи дюбелей. В соответствии с видом материала, его прочности и плотности, выбираете тип крепежных элементов.

Чаще используются дюбеля

Есть и несколько исключений. Например, U-образные скобы из строительного степлера можно установить только в мягкие основания или в ДСП, а дюбель клипсы для них не подходят.

Правила монтажа

Независимо от типа выбранного крепежа стоит соблюдать нехитрые правила его расположения. В этом случае крепление кабеля будет надежным.

Это все общие правила крепления кабеля. Это не догма, но их выполнение облегчает работу и гарантирует нормальные результаты.

Крепеж для открытой прокладки

При открытом способе прокладки стараются использовать наименее заметный виды крепежа. Совсем незаметным такое крепление кабеля быть не может, но может быть не привлекающим внимание.

Надо стараться сделать кабель незаметным….

Скобы из строительного степлера

Если в вашем хозяйстве имеется степлер, закрепить небольшого диаметра низковольтный кабель можно легко и быстро. В продаже есть специальные U-образные скобы. Они предназначены как раз для этих целей. Бывают двух типов:

Есть также специальные кабельные скобы с корпусом из пластика (на фото справа). Они стоят дороже, но из-за пластикового корпуса меньше шансы передавить жилы или повредить изоляцию.

Скобы могут быть из оцинкованной стали, могут — из нержавейки. Ножки могут быть обычные, могут — заостренные. Второй вариант проще заходит даже в плотные основания типа ДСП. Как понимаете, для серьезных проводников этот крепеж не используют, но для проводного интернета, телефона и т.д. очень даже удобно.

Скобы и клипсы

Крепление кабеля разного диаметра чаще всего делают при помощи скоб и клипс. Производят их из металла и особо прочного пластика. Пластиковые клипсы применяют для фиксации проводов в помещениях, металлические можно использовать и на улице. Металл может быть оцинкованным, крашенным, но лучше для наружного использования найти сделанные из нержавеющей стали.

Клипсы и скобы для крепления кабеля к стенам

Наиболее незаметные из клипс — небольшие пластиковые скобы с гвоздиками (верхний левый угол на фото). Они используются если необходимо протянуть одну нитку кабеля. Работа продвигается быстро — приставил, загнал гвоздик. Остальные скобы более заметны, но удерживать могут более мощные и жесткие провода.

Есть также пластиковые клипсы для крепления к стене гофрированной защитной оболочки. Есть они в виде линеек по несколько штук, есть — по одной. Так что можно закрепить и одиночный проводник, и группу кабелей.

Для крепления гофрошлангов

Эти же клипсы можно использовать для крепления кабелей подходящего диаметра. Для очень жестких лучше использовать металлические скобы, а для проводников средней жесткости подойдут и эти. Хороши для этих целей клипсы с фиксатором (на фото внизу слева). Они же могут применяться для закрепления кабелей на потолке.

На основе дюбелей

Есть кабельный крепеж на основе пластиковых дюбелей. Пластик используется сверхпрочный, так что область использования не ограничена — можно ставить и в кирпичные, и в бетонные стены. Есть несколько видов:

Все эти виды крепежа стоят недорого, но хорошо справляются со своими задачами. Их даже лучше использовать, чем с металлическими гвоздями — меньше шансов повредить изоляцию. Так как стоят они недорого, можно ими фиксировать кабели в штробе.

Крепление кабеля в штробе

При скрытой прокладке в негорючих основаниях кабеля укладывают в специальную канавку, прорубленную в стене. Эти канавки называют штробами, а процесс — штроблением или штробированием. Чтобы кабель в этой канавке держался и не вываливался, его надо каким-то образом зафиксировать. Есть несколько способов фиксации:

Особенности горючих оснований

Если скрытую проводку делают в горючих стенах — деревянных, каркасных и т.п. — по требованиям пожарной безопасности, их необходимо прокладывать в негорючей защитной оболочке. Негорючая оболочка — это или гофрошланги из неподдерживающих горение пластиков, или цельнометаллические короба. При использовании гофрошлангов способ крепления такой же, как при фиксации кабеля. Разница — в диаметрах необходимого крепежа.

Для крепления гофошлангов можно использовать любые подходящие по размерам фиксаторы

При использовании металлических коробов, их закрепляют в стене, а затем в лотки укладывают кабели. Такой способ чаще используют в каркасном домостроении, потому что шбробление каналов в деревянных стенах значительно снижает их теплоизолирующие свойства. К тому же деревянный дом постоянно меняет свои размеры и жестко закрепленные короба могут стать проблемой. При прокладке проводки в деревянных домах чаще используют открытую прокладку в кабель-каналах или делают ретро-проводку.

Большие пучки проводов

Часто при разводке электропроводки требуется проложить большой количество кабелей. Чтобы минимизировать время на крепление больших пучков проводов можно:

Также можно использовать комбинацию этих методов. При использовании ленты ее крепят по краям. За счет своей жесткости она хорошо удерживает даже жесткие проводники или гофрированные оболочки. При необходимости можно установить крепеж и между кабелями, но надо следить за тем, чтобы не повредить изоляцию.

Как закрепить кабели на потолке

Если кабелей на потолке не очень много, можно использовать обычный крепеж — хомуты, стяжки, клипсы, самодельные фиксаторы и т. д. Но их устанавливать неудобно — приходится долго работать с поднятыми руками, да еще удерживать в них инструмент, кабель. Тяжелая работа.

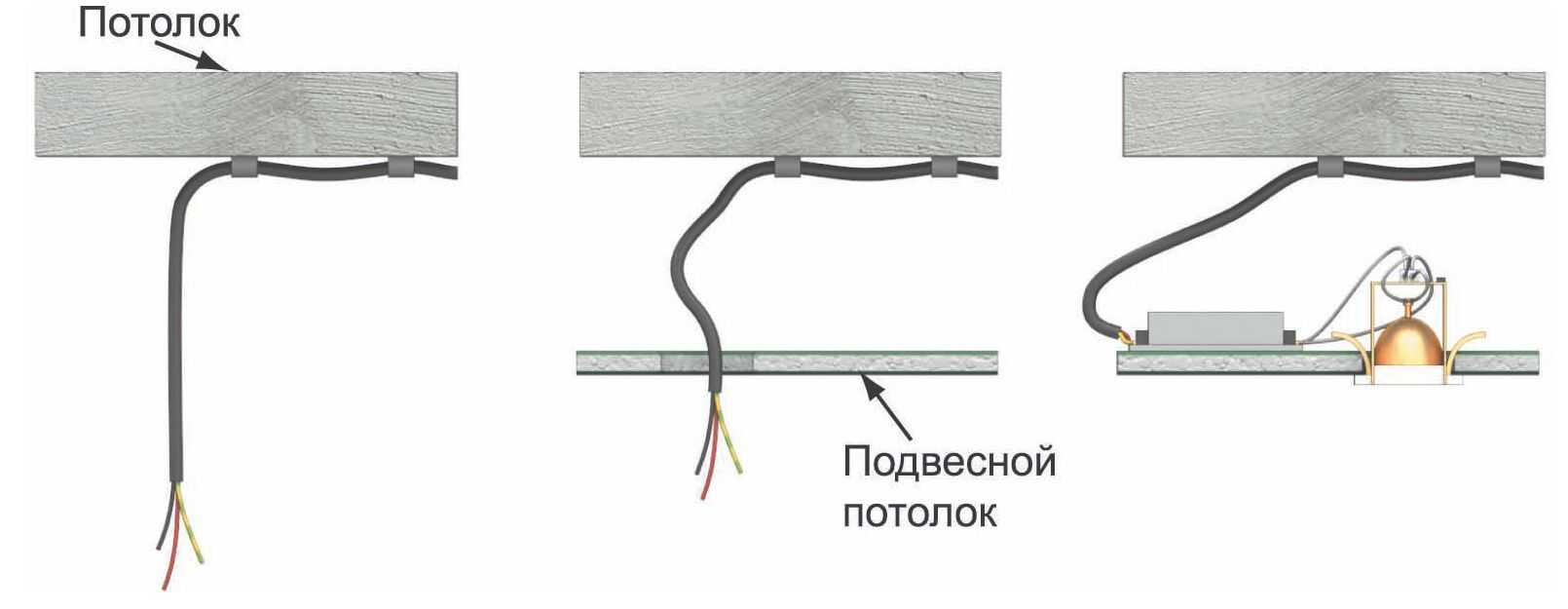

Если потолок будет подвесной, кабели можно закрепить за подвесы. В этом случае используют обычные пластиковые хомуты (затяжки), которыми фиксируют провода выше уровня будущего потолка. Чтобы не повредить оболочку или даже жилы, лучше прокладывать провода в защитном гофрошланге. Это также сделает проводку более безопасной с точки зрения пожарной безопасности.

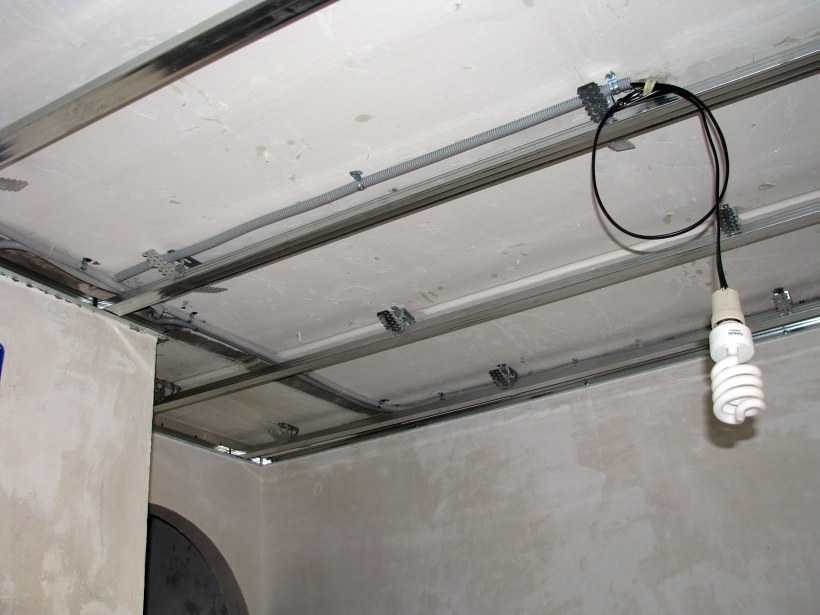

Устройство проводки при монтаже подвесного потолка

Большие пучки кабелей на потолке проще укладывать в лотки. Они есть проволочные и металлические (из цельного металла и перфорированного). В квартирах и домах используют обычно проволочные. Они стоят и весят меньше. Их крепят к потолку на регулируемые подвесы.

Лотки для прокладки больших пучков кабелей

Такое крепление кабеля также требует установки подвесов, но количество крепежа намного меньше. Еще один плюс такого способа прокладки кабелей — легко при необходимости заменить или проложить новые. Минус — лотки не очень дешевы.

Как упорядочить пучки проводов

В наших домах все больше появляется техники и вся она имеет провода. К рабочему столу часто тянется около десятка проводов. Чтобы они не путались, лучше их упорядочить. Для этого есть разного вида пластиковые площадки. Одни собирают провода в жгуты, вторые, наоборот, позволяют проводить каждую нитку отдельно.

Крепление кабеля для упорядочивания проводов

Часть этого кабельного крепеже идет под саморезы или гвозди, часть — на основе липучки. Второй вариант можно смело устанавливать на мебель. Клеящий состав хорошо держится на ламинированной или лакированной поверхности и нет необходимости проделывать дырки.

Крепление к столбам и стенам при воздушном способе монтажа

При воздушной прокладке кабелей необходимо их крепить к столбам, стенам зданий и другим объектам. Есть крепеж для самонесущих и обычных кабелей. Обычные кабели между столбами без опоры подвешивать нельзя — они не выдержат нагрузки и порвутся.

Для таких проводников между опорами натягивается трос и уже к нему на подвесах крепится кабель. В этом случае нагрузка приходится на трос, а не на кабель. Способы крепления троса — любые, но самый распространенный — сделать петлю вокруг столба, зафиксировать конец. Для промежуточных столбов можно использовать любой доступный способ — два отдельных троса, вбитый крюк, подходящий кронштейн.

Крепление троса к столбам

Крепление кабеля к несущему тросу происходит при помощи поддерживающих зажимов. Они бывают под кабели разной формы, сечения. Также возможно использование стяжек из устойчивого к ультрафиолету пластика. Иногда, для экономии, кабель прикручивают отрезками провода, скручивая его. Этот способ наименее надежный — при больших нагрузках скрутка может не удержать провод, он провиснет и порвется.

Как подвесить кабель к тросу

Для самонесущих кабелей крепеж обычно состоит из двух частей — кронштейнов или хомутов, которые крепятся к стене, столбу, и зажимов, которые цепляются за установленный кронштейн и удерживают кабели.

Хомуты применяют только на столбах. Особенно удобны они на железобетонных столбах — нет необходимости сверлить отверстия, что очень нелегко.

Несколько вариантов крепления кабеля к столбу

Кронштейны бывают нескольких видов. Их выбирают в зависимости от вида основания (деревянных, стальных, бетонных, алюминиевых) и планируемой нагрузки. По назначению бывают:

ответвительные — для установке на столбах и опорах в местах поворотов трассы;
промежуточные крепления — для монтажа на столбах и опорах вдоль трассы без поворотов и ответвлений;
фасадные — для установки на наружных стенах.

К кронштейнам крепятся подвесы или зажимы. Их выбирают в зависимости от типа кабеля, его сечения и т.д.

Как заменить потолочный светильник

Боб Формисано

Боб Формисано — лицензированный архитектор и строитель с почти 40-летним опытом строительства новых домов и восстановления старых домов. Одной из его специальностей является ремонт старых систем, построенных еще в 1920-х годах, включая оцинкованные водопроводные трубы, проводку с ручкой и трубкой и многое другое. Его статьи о ремонте дома для The Spruce написаны более 10 лет назад.

Узнайте больше о The Spruce’s Редакционный процесс

Обновлено 23.07.22

Рассмотрено

Ларри Кэмпбелл

Рассмотрено Ларри Кэмпбелл

Ларри Кэмпбелл — подрядчик-электрик с 36-летним опытом работы в области электропроводки в жилых и коммерческих помещениях. Он работал техником-электронщиком, а затем инженером в IBM Corp., является членом Наблюдательного совета Spruce Home Improvement Review Board.

Узнайте больше о The Spruce’s Наблюдательный совет

Факт проверен

Джессика Врубель

Факт проверен Джессика Врубель

Джессика Врубель имеет богатый опыт работы писателем и редактором, работая в различных изданиях, газетах и публичных библиотеках, помогая со справками, исследованиями и специальными проектами. В дополнение к своему опыту журналистики, она более 15 лет занимается просветительской деятельностью на темы здоровья и хорошего самочувствия как в классе, так и за его пределами.

Узнайте больше о The Spruce’s Редакционный процесс

Ель / Кевин Норрис

Обзор проекта

Замена потолочного светильника часто необходима, потому что старый светильник изношен, но это также обычно делается в рамках капитального ремонта декора. Новый светильник может кардинально изменить внешний вид комнаты. Сама работа обычно довольно проста, хотя при работе с электричеством всегда есть некоторая опасность. Домашние мастера должны иметь общее представление о том, как работают электрические цепи, и иметь некоторый опыт аналогичного ремонта, прежде чем пытаться заменить осветительную арматуру.

Как и сантехника, ремонт электрики часто довольно прост, если система относительно новая и соответствует принятым методам. Но они могут стать очень сложными очень быстро, если система проводки окажется старой или в плохом состоянии. Каждый раз, когда вы беретесь за электропроводку, будьте готовы вызвать электрика, чтобы он выручил вас, если что-то усложнится.

Поверните настенный выключатель питания, управляющий светильником, в положение ВЫКЛ. Если есть вероятность того, что во время вашей работы выключатель может включить другой человек (например, дети или супруг), отключите питание на главном сервисном щитке.

Оборудование/инструменты

Отвертка
Бесконтактный тестер цепей

Материалы

Новый потолочный светильник
Соединители проводов (проводные гайки)
Изолента (при необходимости)

Ель / Кевин Норрис

Удаление старого светильника
Снимите абажур или плафон. Как вы это сделаете, будет зависеть от типа вашего приспособления. Это может включать в себя ослабление маленьких винтов, удерживающих абажур на месте, отсоединение некоторых монтажных зажимов (как показано здесь) или просто отвинчивание стеклянного абажура от основания светильника.

После снятия абажура потолочного светильника отделите основание светильника от потолочной коробки, отвинтив крепежные винты или ручку с накаткой, которая удерживает светильник в потолочной коробке.
Ель / Кевин Норрис
Проверка питания и отсоединение проводов
Как только основание светильника отделено от потолочной коробки, проверьте питание с помощью бесконтактного тестера цепи, чтобы убедиться, что ток не течет по проводам.
Отсоедините светильник от проводов цепи, открутив разъемы проводов. Светильник также может иметь медный заземляющий провод, прикрепленный к монтажной планке на коробке или к заземляющему проводу цепи. Отключите и это. Отложите отсоединенный светильник.
Наконец, снимите старый монтажный ремень, прикрепленный к потолочной коробке. Новое приспособление будет поставляться с собственным монтажным ремнем.
Ель / Кевин Норрис

Подготовьте новый потолочный светильник
Распакуйте новый потолочный светильник. Аккуратно снимите стеклянный колпак и отложите его в безопасное место. Снимите пластиковый пакет с оборудованием и отложите его в сторону. Выньте основание светильника из коробки и осмотрите его провода. Обычно он имеет три проводных вывода: черный горячий провод, белый нейтральный провод и зеленый или оголенный медный провод заземления.
Если светильник имеет два или более патрона для ламп, черный и белый провода для каждого патрона могут быть еще не соединены вместе. В этом случае соедините белые провода с помощью соединителя проводов (обычно входит в комплект светильника). Соедините вместе провода черного провода.
Прочтите инструкции к светильнику, чтобы определить, как ваш светильник будет крепиться к потолочной коробке. Это может варьироваться в зависимости от размера и веса светильника. Иногда достаточно просто прикрутить основание светильника непосредственно к потолочной коробке. В других стилях сначала к потолочной коробке прикрепляется монтажная лента, затем к монтажной планке привинчивается основание светильника. В случае более тяжелых приспособлений монтажная трубка с резьбой ввинчивается в отверстие на монтажной планке, затем основание приспособления навинчивается на трубку и закрепляется навинчивающейся ручкой.
Ель / Кевин Норрис
Установите монтажную скобу
Если для вашего осветительного прибора требуется монтажный ремень (обычно это так), сначала осмотрите ремень, входящий в комплект поставки нового светильника. В нем будет несколько небольших отверстий с резьбой, некоторые из которых используются для крепления ремня к потолочной коробке, а другие будут использоваться для поддержки основания светильника. Ремешок также имеет отверстие с резьбой большего размера в центре; это используется, если светильник поддерживается монтажной трубкой с резьбой, которая ввинчивается в ленту.
Расположите ремешок напротив основания светильника, чтобы определить, какие отверстия для винтов будут использоваться для поддержки светильника.
Затем прикрепите монтажную ленту к потолочной коробке, используя отверстия для винтов, совпадающие с потолочной коробкой. Инструкции по установке светильника также могут дать вам рекомендации по правильному креплению монтажного ремня.
Если это требуется для вашего устройства, ввинтите крепежный стержень с резьбой в центральное отверстие на ремешке. Это обычно используется для более тяжелых светильников, таких как люстры и другие подвесные светильники.
Ель / Кевин Норрис
Осмотрите провода цепи
В большинстве случаев провода цепи, которые вы ранее отсоединили, подходят для немедленного подключения к новому светильнику. Вы увидите один провод с белой изоляцией (это нейтраль), другой с черной изоляцией (это провод под напряжением) и еще один провод с оголенной медью или с зеленой изоляцией (это провод заземления). Провод заземления цепи может быть подключен к зеленому винту заземления на задней стороне коробки.
Совет
Если проводка в вашем доме очень старая, цветовая маркировка может быть нечеткой, изоляция на проводах может быть треснувшей или старой. При необходимости усилите изоляцию вокруг старых проводов, обмотав их изолентой. Изолента должна покрывать изоляцию до оголенной меди на конце провода.
Ель / Кевин Норрис
Подсоедините провода заземления
Заземление на потолочном светильнике может варьироваться в зависимости от типа светильника и потолочной коробки. Просто помните, что заземляющий провод осветительного прибора должен иметь металлическую дорожку к заземляющему проводу цепи. Опасно устанавливать потолочный светильник без этого заземляющего пути.
Если ваша потолочная коробка пластиковая, то ситуация проста: просто подключите заземляющий провод цепи непосредственно к заземляющему проводу прибора, используя проводной разъем.
Немного сложнее, если потолочная коробка металлическая. Здесь и коробку, и светильник необходимо подключить к заземляющему проводу цепи. Обычный способ сделать это — обмотать заземляющий провод цепи вокруг зеленого винта заземления на монтажной планке или на металлической коробке, а затем присоединить свободный конец заземляющего провода к заземляющему проводу прибора. В качестве альтернативы, если заземляющий провод цепи уже прикреплен к металлической коробке, заземляющий провод осветительного прибора можно прикрепить к монтажной скобе.
Ель / Кевин Норрис
Совет
Подключение проводов к осветительному прибору может быть немного сложным, так как вы держите прибор в воздухе, одновременно пытаясь подключить его к проводам цепи. Помощник на второй лестнице, удерживающий приспособление, пока вы выполняете соединения проводов, может сделать это намного проще.
Соедините нейтральный и горячий провода
Соедините нейтральный провод цепи с нейтральным проводом прибора (оба провода обычно имеют белую изоляцию) с помощью соединителя проводов.
Сделайте то же самое с горячими проводами цепи и крепления (оба обычно имеют черную изоляцию).
Ель / Кевин Норрис
Установка основания крепления
После подключения проводов следующим шагом будет прикрепление основания светильника к потолочной коробке. В зависимости от стиля основание можно прикрепить с помощью двух длинных винтов, которые ввинчиваются в отверстия для винтов на монтажной планке, или с помощью рифленой ручки, которая навинчивается на резьбовой монтажный стержень после того, как на него надвинуто основание приспособления.
Если при установке используются длинные винты, может потребоваться некоторое маневрирование, чтобы продеть винты через изоляцию в основании светильника и ввинтить их в потолочную коробку. В приспособлении могут быть прорези для винтов в форме замочной скважины, которые позволяют сначала вставить винты в потолочную коробку, затем надвинуть приспособление на винты и слегка повернуть приспособление, чтобы зафиксировать его на винтах. После установки плотно затяните винты, чтобы основание светильника плотно прилегало к потолку.
Ель / Кевин Норрис
Установка лампочек и абажура
Завершите работу, установив лампочки (не превышайте общую мощность светильника). Снова включите питание, затем включите выключатель освещения, чтобы проверить работу прибора. Если прибор работает правильно, установите плафон или абажур в соответствии с указаниями производителя.
Ель / Кевин Норрис
Предупреждение
Не используйте лампы CFL (компактные люминесцентные лампы) в светильниках с закрытым колпаком или колпаком. Они могут перегреться и выйти из строя, а также могут представлять опасность возгорания.

Источники статьи

The Spruce использует только высококачественные источники, в том числе рецензируемые исследования, для подтверждения фактов в наших статьях. Прочтите наш редакционный процесс, чтобы узнать больше о том, как мы проверяем факты и делаем наш контент точным, надежным и заслуживающим доверия.

Можно ли использовать светодиодную лампу или КЛЛ в полностью закрытом светильнике? Энергетическая звезда.

Как быстро починить или заменить цепь потолочного вентилятора

Время ремонта зависит от типа обрыва цепи

Ли Уоллендер

Ли Валлендер

Ли имеет более чем двадцатилетний практический опыт реконструкции, ремонта и улучшения домов, а также дает советы по благоустройству дома более 13 лет.

Узнайте больше о The Spruce’s Редакционный процесс

Обновлено 11.01.23

Рассмотрено

Ларри Кэмпбелл

Рассмотрено Ларри Кэмпбелл

Узнайте больше о The Spruce’s Наблюдательный совет

Факт проверен

Эмили Эстеп

Факт проверен Эмили Эстеп

Эмили Эстеп — биолог растений и журналист, которая работала в различных онлайн-новостях и СМИ, писала и редактировала темы, включая науку об окружающей среде и комнатные растения.

Узнайте больше о The Spruce’s Редакционный процесс

Ель / Сара Ли

Обзор проекта

Потолочный вентилятор — отличное дополнение к любому дому. Он не только обеспечивает красивый внешний вид и освежающий поток воздуха, но и может экономить энергию круглый год. Зимой вентилятор нагнетает теплый воздух в жилые помещения. Летом он вытягивает теплый воздух вверх и вниз.

Тем не менее, несмотря на все свои чудеса, многие потолочные вентиляторы полагаются на низкотехнологичный способ управления вентилятором: цепь. А где есть цепь, там в конце концов разорванная цепь . К счастью, научиться чинить цепи потолочного вентилятора очень просто.

Сломанная цепь потолочного вентилятора или цепь, которая застревает или заклинивает, является распространенной проблемой. Даже при обычном использовании слабая металлическая цепочка с бусинами может легко сломаться при умеренном натяжении. Хорошая новость заключается в том, что нет необходимости заменять весь потолочный вентилятор или даже вызывать техника для этого ремонта. Ремонт сломанной тяги потолочного вентилятора — это недорогой, простой и быстрый ремонт, который сэкономит вам много времени и нервов.

Прежде чем начать

Существует два типа обрыва цепи потолочного вентилятора: внешний или внутренний по отношению к корпусу вентилятора. Первый ремонт прост и занимает всего несколько минут. Второй ремонт более сложен и обычно требует некоторой разборки.

Внешний: Когда цепь потолочного вентилятора рвется снаружи корпуса вентилятора, обычно она рвется где-то посередине. Разрыв виден и легко доступен. Такой разрыв можно устранить с помощью удлинительной цепи.

Внутренний: Когда цепь потолочного вентилятора обрывается внутри корпуса вентилятора, вся видимая часть цепи обрывается, а оставшаяся цепь исчезает внутри корпуса вентилятора. Это становится проектом по замене выключателя тяговой цепи.

Совет

Так много цепей потолочных вентиляторов рвутся и исчезают внутри, а не в более удобном месте снаружи, потому что отверстие в корпусе вентилятора является точкой трения. Поскольку цепь постоянно трется о стенки металлического кольца, поломка неизбежна.

Вопросы безопасности

Отключите питание потолочного вентилятора, щелкнув выключателем на стене. Найдите автоматический выключатель на электрической сервисной панели, которая управляет потолочным вентилятором, и выключите этот автоматический выключатель. После того, как вы открыли корпус потолочного вентилятора, еще раз проверьте, что питание отключено, с помощью тестера напряжения.

Будьте осторожны при работе на лестнице. Попросите помощника работать с вами, чтобы держать лестницу.
