Как выставить уровень потолка: Как правильно выставить уровень на потолке. Различные способы разметки потолка под гипсокартон

Как сделать разметку на потолке для каркаса под гипсокартон

Потолок из гипсокартона — востребованный вид отделочных работ. Это универсальный способ, с помощью которого скрывают часть электрической разводки, утепляют бетонную холодную плиту перекрытия. Из листов гипсокартона делают разные по форме конструкции. Эффектно смотрится комбинация фигурных деталей в сочетании с натяжными потолками.
Вариант оформления и дизайна потолка из гипсокартона
Монтаж листов ГКЛ на потолок

Выравнивание потолка штукатурными и шпаклевочными смесями — трудоемкий процесс, особенно когда есть значительные перепады, неровности. Необходимо наносить не один слой отделочных материалов. Крепление гипсокартона значительно сокращает время, потраченное на отделочные работы. Методика проста, меньше строительного мусора и пыли.



Разметка потолка под гипсокартон играет определяющую роль для дальнейшего монтажа.

Вернуться к оглавлению

Полное содержание материала

• 1 Способы разметки, особенности
• 2 Этапы разметки
• 3 Измерение строительным уровнем
• 4 Гидроуровень
• 5 Лазерная разметка

Способы разметки, особенности

Прежде чем определиться, с помощью, каких инструментов делать разметку, нужно взять на заметку размер помещения. Чем оно больше, тем более надежным и точным способом выбирают для разметки.

На площади до 20-30 м2 используют длинный уровень, но и на такой площади возможны расхождения по горизонтальной линии.

Водяной уровень для разметки потолка

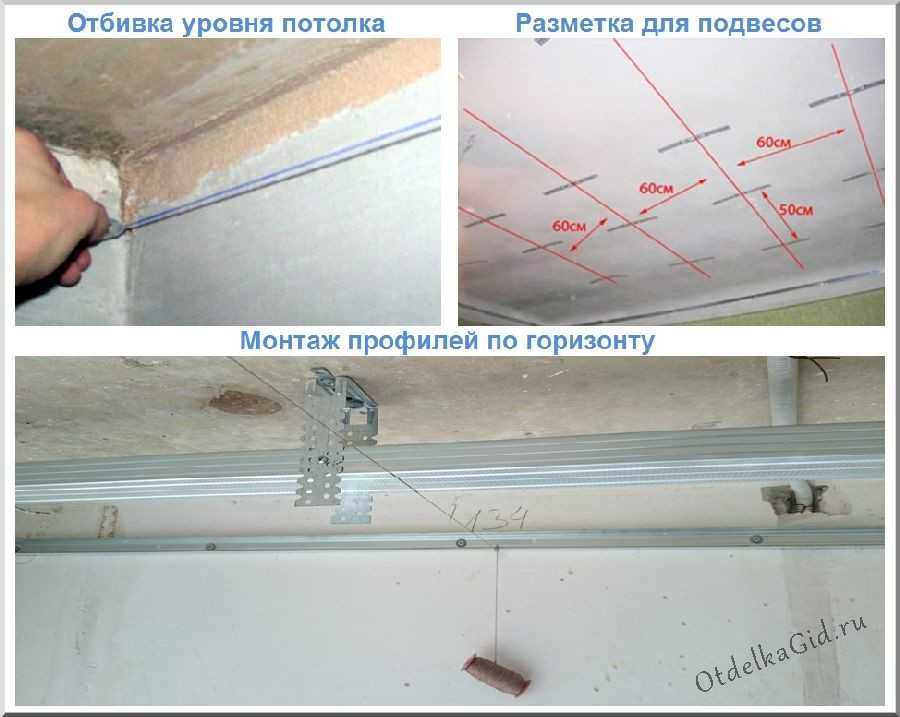

Схема нанесения разметки на потолок

Для разметки используют следующие виды уровней:

• строительный, желательно длиной минимум 2 м;
• гидроуровень;
• лазерные приборы разной сложности.
  Пример разметки потолка лазерным уровнем

Каждый строитель выбирает инструмент для ГКЛ, с которым, по его мнению, удобнее работать. Большинство склоняется к мнению, что лазерные приборы значительно облегчают и ускоряют процесс.

Вернуться к оглавлению

Этапы разметки

Алгоритм действий при использовании всех инструментов, в принципе, одинаков. Часто горизонтальные поверхности пола и потолка неровные, в отдельных местах возникают перепады высот.
Схема нанесения разметки на потолок
Схематичное изображение фигур на потолке
На потолке их выравнивают при помощи правильно установленной конструкции из ГКЛ, полы с помощью стяжки.
Чертеж разметки потолка в маленькой комнате
Последовательность действий:

1. Первое с чего начинают, определяют уровень перепадов высот по углам комнаты. Всегда разметку начинают от самой низкой точки.

2. Затем выставляют горизонтальную линию по стенам всего периметра.
3. От неё делают отметки потолочного горизонта, по ним будут установлены направляющие профили. Стандартный шаг между ними 600 мм. Когда планируют монтаж многоуровневых конструкций, шаг между направляющими профилями уменьшают, из расчета повышенной нагрузки.

4. Перпендикулярно этим линиям выставляют отметки, проводят по потолку линии, которые будут пересекать направляющую разметку. В результате прорисуется сетка. Места её пересечений — это отметки для крепления профильных подвесов, которые зафиксируют направляющие профили. Шаг между перпендикулярами для определения места подвесов от 250 до 400 мм, в зависимости от планируемой нагрузки.Схема с размерами шага между подвесами

Чтобы правильно сделать разметку, необходимо придерживаться именно такой последовательности. Смотрите в видео как правильно разметить потолок под гипсокартон.

Вернуться к оглавлению

Измерение строительным уровнем

Используют данный способ, в основном, когда делают разметку на малых площадях или одноразово, например, в отдельной комнате монтируют потолок из ГКЛ.
Понадобятся:

• рулетка;
• строительный уровень;
• строительный карандаш, маркер.

Дополнительно используют обивочный шнур.

Порядок действий:

1. При помощи рулетки вымеряют высоту до потолка в углах комнаты.
2. От низкой точки потолка делают отметку на величину опущенного потолка.
3. Затем последовательно, с определенным шагом, размечают весь периметр помещения.
4. Соединяют отметки горизонтальными линиями, которые должны совпасть по периметру. Если расхождение значительное, нужно откорректировать всю разметку. Обозначают горизонт по отметкам и при помощи обивочного шнура, прорисовывают по строительному уровню.Схема разметки стены по периметру комнаты
5. Делают разметку для направляющих (шаг 600 мм). Потом прочерчивают перпендикуляры. Соединяют отметки горизонтальными линиями.

Не следует спешить, лучше проверить правильность линий несколько раз.

Вернуться к оглавлению

Гидроуровень

Он представляет собой прибор с двумя колбами со шкалой и крышечками на них. Между собой они соединены длинной прозрачной трубкой. Принцип действия основан на эффекте сообщающихся сосудов, в которых выравнивается залитая жидкость. Внутрь гидроуровня заливают воду, лучше слегка подкрашенную.
Так выглядит простой гидроуровень

Самостоятельно сделать разметку этим инструментом сложно, так как необходимо фиксировать оба конца, поэтому работают вдвоем.
Последовательность:

1. Находят угол с самой низкой точкой.
2. Опускаются от потолка на необходимую величину, делают отметку. Пример расположения воды в уровне
3. Один человек удерживает колбу на отметке, другой переходит на другой угол и прикладывает колбу к стене.
4. С первой колбы снимают крышечку. Когда во второй колбе уровень воды достигнет точки разметки, переносят и прорисовывают её на стене.
5. Действия последовательно выполняют по всем углам комнаты.
6. Соединяют отметки, использую обивочный шнур.

В результате должна получиться на потолке сетка с разметкой.

Вернуться к оглавлению

Лазерная разметка

Самый быстрый способ. Лазерные уровни дают максимальную точность. Линейка инструментов представлена широким ассортиментом с различными ценами. Для расположения линий разметки достаточно самого простого, со встроенным нивелиром. Угол охвата у него 120⁰, а угол комнаты 90⁰, поэтому луч отражается на все 4 стены.
Так выглядит трехплоскостной лазерный уровень
Последовательность:

1. Лазерный уровень прикрепляют к потолку при помощи согнутого подвеса.
2. Выравнивают по встроенному нивелиру, включают.
3. Лазерный луч отобразится на всех стенах. По нему делают разметку горизонта по стенам.Пример разметки комнаты лазерным лучом
4. Затем продолжают по стандартной схеме.

Разметка потолка под каркас гипсокартона очень ответственный момент, необходимо делать ее тщательно. Проверять правильность выставленных отметок, линий.

Разметка потолка под каркас гипсокартона — как разметить потолочную поверхность

В этой статье узнаем, что же такое разметка потолка под каркас гипсокартона. Потолки из гипсокартона явились настолько приятным открытием в ремонтной отрасли, что стали самым популярным вариантом отделки. Стыки в несущих плитах, последствия неравномерного проседания зданий и прочие последствия «старых технологий» можно было исправить только с использованием этой конструкции. Немаловажным фактором, говорящим в пользу этого варианта, явились и свойства гипсокартонного листа, к числу которых относится его доступная цена, легкость в обработке и способность к формованию.

Но, у картона нет гибкости, которая может скрыть и смягчить ошибки при проведении предварительных работ. Поэтому, при работе с ГКЛ необходимо внимание и выполнение технологии на каждом этапе работ.

Первым этапом строительства является разметка покрытия под гипсокартон. От качества проведения этой работы во многом зависит конечный результат. Правильно нанесенная метка даст возможность вести строительство подвесного потолка планово, не отвлекаясь на сомнения и дополнительные измерения, а самое главное — не переделывая работу.

Как знает любой мастер, нет ничего, более досадного, чем разбирать уже собранное изделие и выбрасывать неправильно нарезанный материал. О том, как создать основу для успешной работы, мы расскажем далее.

Назначение разметки

Разметка сродни рецепту. Это — исходные данные конструкции. Далее идет работа. Исходные данные дают направление всей дальнейшей деятельности. Если они правильные (выдержаны маркировки, параллели и горизонтали), то работа пойдет легко и просто. Ошибка вызовет лишнюю трату времени, нервов и денег.

И так, в чем суть и важность правильной разметки потолка из гипсокартона?

Главное назначения этого процесса состоит в получении ровной линии на стенах помещения. Именно на стенах!

Почему? Ответ прост. Первичным требованием является горизонтальность подвесного покрытия. А ее можно вымерить только на вертикальных поверхностях. Параллельность уровню поверхности земли является основой для любых горизонтальных поверхностей при строительстве. Кривая потолочная поверхность и висящая под углом к нему люстра на гипсокартонном потолке не будут являться предметом гордости и источником радости.

О том, как разметить поверхность под гипсокартон, какие данные и какими приборами они наносятся на него, будет описано далее.

Какая необходима разметка

Как любой путь начинается с первого шага, так и строительство подвесного потолка начинается с нанесения разметки. Какую информацию и данные она должна нести?

Ответ следующий:

1. Расстояние, на котором будет расположена подвесная плоскость от несущей плиты. В некоторых домах и квартирах оно может доходить до одного метра. Кроме того, это расстояние может быть обусловлено необходимостью размещения утеплительного материала, толщина которого может иметь различные размеры. При определении минимального габарита, следует помнить о светильниках, которым нужно технологическое пространство для охлаждения.
2. Величина обрешетки. Это, своего рода, клетка, нарисованная на несущей плите. Параметры ячеи обрешетки зависят от нескольких факторов. Среди них такие как: толщина ГКЛ, способы его штукатурки, вес отделки и осветительных приборов. Как показывает опыт, чем меньше размер ячеи, тем дольше служит конструкция.
3. Данные о пространственном размещении несущей конструкции. Это необходимо в том случае, когда сооружается многоуровневый потолок. Гипсокартонный лист имеет очень низкую несущую способность. Крепление последующих уровней может производиться только к стальному каркасу.

Имея такие данные, можно смело приступать к монтажу подвесного потолка, не опасаясь возможных осложнений. Единственно, что осталось — точно нанести все необходимые линии. Для этого нужны инструменты соответствующего назначения. О них пойдет речь далее.

Инструменты для разметки

Для разметки потолка под гипсокартон можно использовать, как простые приборы, так и изделия, изготовленные с применением высоких технологий.

Как уже упоминалось, первичные линии наносятся на стену, а только потом переносятся на несущую плиту.

Прежде, чем прибегать к высоким технологиям и, связанными с этим неизбежными расходами, можно использовать метод, который лежит на поверхности. В чем он заключается?

Как правило, несущие плиты в квартире, нижние и верхние, находятся в одной плоскости. В этом случае, провести горизонталь можно, используя даже школьную линейку. Как? Все просто. Каждые 30 см от несущей плиты нужно отмерять расстояние, равное отступу от нее подвесного покрытия. Соединяя эти точки, можно получить линию нижней границы гипсокартонного потолка.

Но, это в идеале. Как правило, в каждой квартире имеются серьезные перекосы поверхностей. Для определения горизонтали потребуются строительные измерительные приборы. Далее, о них.

Строительный уровень

Простой и надежный инструмент. Принцип его работы основан на визуальном определении нахождении пузырька воздуха между нанесенными метками. Уровень может иметь длину от 30 см до 3 м. Чем больше его длина, тем больше точность измерения. Суть проведения разметки состоит в последовательном проведении горизонтальных линий на длину уровня.

На заметку: Применять этот инструмент можно только в помещениях с небольшой площадью. При периметре комнаты более 20 метров, неизбежны погрешности. В этом случае конечная точка не совпадает с исходной на несколько сантиметров и работу приходится переделывать несколько раз.

Чтобы избежать возможных проблем, нужно использовать более точные инструменты.

Водяной уровень

Этот прибор дает на порядок большую точность, чем линейка или строительный уровень. В основе его работы лежит закон тяготения и принцип сообщающихся сосудов. Звучит довольно сложно, но работает очень просто.

Прибор состоит из двух пробирок с градуировкой, которые соединены между собой длинным гибким шлангом. Индикатором уровня может быть любая жидкость. Это может быть вода, подкрашенная акварелью. Для работы нужно два человека, которые корректируют высоту пробирок. Как только их положение стабилизировано, ставятся отметки. Затем отметки соединяются с помощью шнура или профиля. Точность гарантирована.

Лазерный уровень

Более дорогим, но точным и быстрым в работе прибором, является лазерный уровень. Для разовых работ такой прибор может быть нецелесообразным, но если предстоит ремонт в нескольких помещениях, то есть смысл задуматься о его приобретении.

Почему? Данный прибор очень удобен для разметки потолка под каркас для гипсокартона. Закрепив его на нужной высоте и включив, нет необходимости проводить и вымерять линии. Лазерный луч сам является этой линией. Экономия времени и сил налицо.

Нанесение разметки

Остановившись на приборах для выставления горизонтали на стенах, переходим к главному — разметке потолка. На нем будут крепиться вертикальные отвесы. К ним, в свою очередь, прикрепятся потолочные направляющие. Малейшая ошибка чревата кривизной и перекосом подвесной конструкции.

Перед нанесением на несущую плиту линий, необходимо их точно вывести от стены к несущей плите.

В этом может помочь:

• лазерный уровень;
• угольник;
• строительный уровень.

После того, как на несущей плите есть отметки по периметру, их нужно соединить.

Этот простой прием делается с помощью обычного карандаша или маркера. Но провести прямую линию между двух точек на плоскости довольно непросто.

Сделать это можно с помощью:

• строительного шнура;
• лазерного уровня;
• стального профиля.

В результате проведенных измерений на поверхности будет нарисована решетка с ячеей 40×50 см или 60×50 см. По такой схеме будет очень легко проводить монтаж стального каркаса для гипсокартона на потолок. Для удобства работы, линии прохождения различных составляющих частей полотна, таких как каркасы первого и второго уровня, точки крепления вертикальных подвесов, электрическая схема и места расположения светильников, обозначать разными цветами.

Надеемся, что статья о том, как разметить потолок под гипсокартон, принесла определенную пользу посетителям нашего сайта и помогла им в нелегком строительном деле.
