Как утеплить откосы: как лучше отделать пластиковые окна своими руками, как штукатурить и грунтовать, чем оклеить сверху?

Утепление откосов играет важную роль, если его не сделать, оконная конструкция начнет промерзать и доставит массу неприятностей.

Как утеплить откосы пластиковых окон — Полезно об окнах

Наверное, каждый владелец частного дома сменивший старые окна на новый ПВХ-профиль надеется, что навсегда распрощался со сквозняками. Однако данное мнение ошибочно. Дело в том, что со временем в оконном проеме может произойти нарушение герметизации монтажных швов. В результате чего окно начнет пропускать потоки холодного воздуха, а на стенах будет образовываться плесень. Что же остается делать в такой ситуации и как наиболее грамотно решить сложившуюся проблему? Ответ на этот вопрос очевиден – необходимо утепление откосов.

Утепляющие материалы.

С помощью теплоизоляторов можно выполнить отделку оконных откосов как снаружи, так и внутри помещения. Благодаря этому вокруг окна создаться защитный барьер, который будет препятствовать проникновению холода в дом. Для этого рекомендуется использовать утеплитель, который имеет форму небольших плит:

• Изовер;
• Пенопласт;
• Минеральная вата;
• Сэндвич-панели;
• Пенополистирол.

Отделка откосов утеплителем.

По сути процесс монтажа утепляющего материала является не таким уж и сложным. Практически любой технически грамотный человек может без труда справиться с этим. Главное – это соблюсти технологию укладки и в вашем доме всегда будет тепло.

Однако использование теплоизолятора не всегда приемлемо. Если стены вашего дома имеют несколько слоев, один из которых оснащен утеплителем, то добавлять еще один нет особой необходимости. В других случаях утепление откосов пластикового окна является лучшей панацеей от всепроникающего холодного воздуха.

Монтажные работы.

Крепление утеплителя к поверхности стен нужно проводить в несколько этапов. Например, пенопласт фиксируется на откосы с помощью клея. Затем герметиком обрабатываются зазоры между плитками. После чего сверху наклеивается армирующая сетка и наносится штукатурка.

Возможен и другой вариант. На откосы пластикового окна устанавливается каркас из металлического профиля. Затем ячейки заполняются минеральной ватой или изовером. Далее каркас облицовывается гипсокартоном. После чего выполняются косметические работы.

Что касается отделки стены снаружи (с улицы), то лучше всего использовать экструдированный пенополистирол. Он отлично справляется с изоляцией стен от холода. После этого его также можно покрыть штукатуркой.

Куски утеплителя размещаются таким образом, чтобы между ними было как можно меньше зазоров. При этом в момент фиксации необходимо приложить определенные усилия чтобы плитки пенопласта как можно плотнее уложились на стене. Образовавшиеся швы лучше всего обработать монтажной пеной.

Не стоит забывать и про пароизоляцию. Используя специальную пароизоляционную пленку, вы обезопасите оконный проем от проникновения влажных паров.

Таким образом используя доступные и недорогие материалы вы навсегда избавитесь от заплесневелых углов на пластиковых окнах и создадите неприступный барьер против проникновения холода. Мало того, это поможет вам существенно сэкономить на отоплении жилого помещения и позволит сохранить семейный бюджет. От вас потребуется только правильно подобрать теплоизоляционный материал и грамотно выполнить отделочные работы.

Утепление откосов пенополистиролом —

Утепление откосов пластиковых окон своими руками

Установка современного окна, это целый комплекс работ по демонтажу старых, установке новых, а также и обязательной отделке откосов. Но, чтобы улучшить теплоизоляцию их нужно дополнительно утеплить с использованием изоляционных материалов. Это обязательный технологический процесс, которым завершают установку оконных систем.

Как утеплить откосы пластиковых окон, с использованием каких материалов и технологий? И насколько отличается технология работ внутри и снаружи помещения?

Зачем утеплять откосы

Зачем вообще проводить отделку откосов, особенно если монтаж окна прошел аккуратно и поверхность проема не повреждена?

Можно выделить несколько причин, почему так важно дополнительно утеплить оконные проемы.

1. При установке между рамой и проемом оставляют зазор, который потом заполняют пеной. Так достигается максимальная герметизация системы. Но, пена очень быстро разрушается и теряет свойства под действием внешних факторов.
2. Окно не будет полноценно защищено от попадания влаги и температурных перепадов без надежной защиты и утепления.
3. При возможных усадках строения могут образовываться небольшие зазоры между окнами и проемами.
4. Утепление выравнивает температурный баланс, что предотвращает образование конденсата.

Все эти неблагоприятные факторы будут устранены после отделки. К тому же утепление оконных откосов увеличивает теплоизоляционные качества оконной системы.

Виды утеплителя

Утепление откосов пластиковых окон предусматривает использование предназначенных для этого материалов. Из чего можно обустроить качественную теплоизоляцию проемов снаружи и внутри помещения?

Наиболее популярны такие виды изоляторов пенопласт, минеральная вата, и пеноплекс. А внутри жилья утеплить оконные проемы можно использовав и специальные сэндвич панели.

Пенопласт с его доступностью и невысокой ценой, стал сегодня наиболее распространенным утеплителем. Он практически не горит, и с него можно изготовить заготовки любой формы. Для утепления откосов пенопласт должен быть толщиной не менее 20 миллиметров и плотностью 30-35.

Плюсы: низкая цена, малый вес, долговечность и главное прекрасная теплоизоляция.

Минеральная вата, это более дорогой вариант утеплителя, но также доступен многим. Положительные свойства такого материала сделали его единственным, который разрешается строительными нормами при утеплении детских учреждений.

Плюсы: доступная цена, долговечность, негорючесть, высокие теплоизоляционные качества.

Пеноплекс, или экструдированный пенополистирол. Как и пенопласт имеет высокие показатели по изоляции. Но, он намного прочнее и плотнее в отличие от последнего.

Плюсы: доступность, прочность, небольшой вес, высокая степень изоляции.

Эти материалы можно использовать для обустройства теплых откосов как внутри, так и снаружи помещения. Внутри неплохим вариантом станет отделка с использованием сэндвич панелей.

Утепление проемов снаружи

Все отделочные и утеплительные работы нужно начинать, выдержав паузу в 24 часа после монтажа оконных систем. Это нужно что бы пена заполнила все полости и достаточно затвердела.

Процесс утепления начинается с подготовки поверхностей оконных откосов снаружи. Изначально нужно осмотреть стены, и удалить все непрочные участки, восстановив их до нормального состояния. При этом срезают и лишнюю пену с окон.

Перед монтажом утеплителя откосы грунтуют, пользуясь грунтовкой глубокого проникновения с антигрибковыми свойствами.

Выбранный утеплитель нарезают на заготовки в соответствии размерам оконного проема. При использовании пенопласта или пеноплекса клеящуюся поверхность можно слегка оцарапать для лучшего сцепления.

Приведенные примеры утеплителя монтируют на специальный клеящий состав. Его заливают водой и перемешивают строительным миксером, отстоявшись 5 минут, он готов к использованию. Смесь наносят в виде пятен по всей поверхности утеплителя.

Смазанные клеевым составом заготовки прижимают к поверхности наружных откосов и приклеивают. После высыхания, материал можно дополнительно зафиксировать пластиковыми дюбель-зонтами.

Когда утеплитель приклеен, откосы армируют сеткой на тот же клеевой состав. Углы укрепляют уголками. Когда поверхность высохнет, ее штукатурят, или проводят отделку по выбранному варианту.

Утеплить откосы пенопластом со всех представленных видов материала наиболее простой и дешевый способ. Все работы можно сделать самостоятельно, в квартире или доме, без привлечения специалистов.

Утепление откосов внутри

Сделать тёплые оконные откосы внутри жилого помещения можно с использованием тех же материалов что и снаружи. Единственное отличие будет в отделке. Здесь утеплитель можно прикрыть листами из гипсокартона, пластиком, или сэндвич панелями.

Технология соблюдается такая же. Поверхности проемов очищают от мусора и восстанавливают ветхие участки. Потом наносят грунтовку.

На клеевую смесь крепят утеплитель и выдерживают паузу необходимую для высыхания.

Дальше можно просто оштукатурить поверхности, применив сетку в качестве армирования.

Можно сделать отделку с использованием гипсокартона. Но тогда предварительно нужен небольшой каркас, в который закладывают утеплитель. При этом обязательно используют листы влагостойкого гипсокартона. После, поверхности шпаклюют пользуясь гипсовыми смесями. В дальнейшем можно декорировать под общее оформление стен.

Каркас под гипсокартон собирают, используя предназначенные для этого металлические профили. Их скрепляют между собой пресс шайбами. Утеплитель монтируют под каркас. Листы материала крепят на саморезы слегка притапливая шляпки, чтобы они не мешали дальнейшей отделке.

Так же в качестве материала для каркаса можно использовать деревянные рейки. Но, они должны быть хорошо просушенными и обязательно обработанными защитными покрытиями от грибка.

Штукатурят откосы, пользуясь гипсовыми смесями (шпаклевками). Нанося сначала стартовый слой, а потом финишный. Когда шпатлевка высохнет (она становиться белоснежно-белой), ее затирают, удаляя неровности. После этого поверхность грунтуют и окрашивают водоэмульсионной краской на акриловой основе.

Если утеплитель закрывают пластиковыми панелями, то также потребуется каркасное основание, на которое набивают стартовую полосу и собирают всю конструкцию. Пластиковая отделка это самый простой и дешевый способ декора.

Сэндвич панели еще один из способов утеплить откосы окна. Этот материал уже имеет слой утеплителя расположенный под защитной оболочкой. Но чаще всего такие панели используют, предварительно утеплив поверхность проема теплоизолятором.

Для монтажа сэндвич панелей нужно приобрести профили стартовый и F-профиль. Сборка конструкции происходит следующим образом.

• На поверхность откосов крепят слой утеплителя на соответствующий клеевой состав.
• В угол возле окна закрепляется стартовый профиль, и такие же отрезки крепят внизу и вверху проема.
• В паз вставляют отрезанную заготовку сэндвич панели.
• Монтаж завершают установкой F-профиля.

Преимущество такого утепления в хорошей теплоизоляции откосов. А также в том что не требуется больших затрат для дальнейшей отделки.

Утеплённые оконные проемы дают массу преимуществ.

Во-первых, наличие теплых откосов для пластиковых окон, устраняет многие негативные последствия: конденсат, промерзание, и даже запотевание стеклопакетов.

Во-вторых, намного сокращаются потери тепла (30% тепла теряется при плохом качестве окон и изоляции). Выравнивается температура в помещении. А в комплексе с общим утеплением жилья это теплые откосы дают значительную экономию на отоплении.

Инструкция по утеплению внутренних и наружных оконных откосов

Коровин Сергей Дмитриевич

Магистр архитектуры, закончил Самарский Государственный Архитектурно-Строительный Университет. 11 лет опыта в сфере проектирования и строительства.

Владельцы старых оконных конструкций стремятся заменить их новыми пластиковыми окнами, желая обеспечить хорошую теплоизоляцию помещения. На практике замена окна – это лишь первый шаг, за которым обязательно должен последовать второй – в виде отделки и утепления откосов. Положительные результаты напрямую зависят от того, как утеплить откосы пластиковых окон внутри и снаружи таким образом, чтобы эксплуатация новых рам приносила владельцам исключительную пользу.

Почему стоит заняться утеплением

Прежде стоит отметить, что утепление – это обязательная часть качественной установки оконной системы, которая впоследствии не только прослужит дольше, но отличится высокой функциональностью. Главные причины, требующие утепления:

• Каркас окна неплотно прилегает к поверхности откосов, оставляя соответствующие швы, которые часто заполняются монтажной пеной для герметизации. Этот материал показывает отличные теплоизоляционные свойства, но часто реагирует на влагу и температурные перепады, подвергаясь разрушению и потере основных функций.
• Оконные коробки, лишенные дополнительной отделки, плохо защищены от влияния внешних факторов. Если не провести утепление, места стыков будут подвержены попаданию воды, что под воздействием низкой температуры приводит к разрушению креплений и просадке окна.
• После усадки конструкции образуются свободные места между оконным коробом и проемам, которые приводят к промерзанию и холодному воздуху внутри помещения.
• Для утепленных окон не характерно скапливание изнутри конденсата, приводящего к образованию грибка или плесени.

Утепление откосов защищает оконный проем от промерзания и образования конденсата

Помимо функциональности, утепление откосов окон придаст конструкции стильный внешний вид, который гармонично сольется с интерьером помещения.

Чем утеплять откосы

Рассмотрим несколько вариантов, благодаря которым, можно сделать теплые откосы своими руками. Итак:

Пенопласт. Материал показывает хорошие качества утеплителя и относится к одним из недорогих в сегменте теплоизоляции. Но есть один существенный минус: за счет пористой структуры материал способен накапливать влагу внутри.

Пенопласт обладает хорошими теплоизоляционными свойствами
Пеноплекс можно использовать в качестве аналога пенопласту, который не уступает ему по свойствам качественного утеплителя для внутренних откосов и наружных, но отличается устойчивостью к влаге.

Пеноплекс более устойчив к влаге, чем пенопласт

Также в качестве утеплителя можно применить стеклоткань. Большое преимущество материала заключается в отличной изоляции: он не допускает влажности и не пропускает воздух с улицы. Но следует учитывать, что утепление откосов пластиковых окон своими руками при помощи стеклоткани сделать будет очень трудоемко.

Пространство под подоконником можно запенить

Утеплить откосы на окна можно любым из предложенных материалов, но важно помнить, что работа должна быть проведена в отношении и внутренних, и наружных откосов. В случае если из окон будет дуть, снаружи необходимо тщательно заделать все пустые места окон, через которые проникают сквозняки в помещение. Качественно проведенная работа не позволит при низких температурах промерзать окнам изнутри, образуя иней или лед на площади рамы. Утепляя откосы окон, не забудьте то же самое проделать и с подоконником. Его можно запенить или тщательно заложить пенопластом все пустоты.

Утепляем внутреннюю сторону

Определившись, чем утеплить откосы, переходим к практике. Иногда случается, что при установленном пластиковом окне, невзирая на хорошую обработку пеной, мокнут стекла и сильно дует из откосов. Такое часто выступает следствием халатной установки, в результате которой, конструкцию придется самостоятельно приводить в порядок.

• Удалить остатки монтажной пены.
• Обработать поверхность грунтовкой с антибактериальным эффектом, чтобы исключить в будущем появление плесени.
• Штукатурим площадь окна, добиваясь ровной поверхности, на которую впоследствии можно беспроблемно наклеить пенопласт.
• Хорошо зачищаем оштукатуренные места, проходим грунтовкой и начинаем укладывать утеплитель.
• В случае с пенопластом его поверхность нужно поцарапать наждачным листом, чтобы уменьшить гладкость. После чего материал можно смело наклеивать к откосам. Вырезая нужные куски пенопласта, отмеряйте чуть большие размеры, которые всегда можно обрезать вместо того, чтобы приклеивать недостающие кусочки.

Перед приклеиванием пенопласта рекомендуется поцарапать его поверхность

После укладки пенопласта приступаем к финишному покрытию, выбранному на собственный вкус. Это может быть обшивка гипсокартоном или декоративное оштукатуривание.

Разобравшись на практике, как утеплить откосы пластиковых окон внутри, переходим к внешним работам.

Утепляем внешнюю сторону

Для владельцев квартир в высотных домах утепление откосов пластиковых окон снаружи при отсутствии балкона всегда лучше доверить профессиональным установщиками, чтобы избежать возможных рисков падения с высоты.При наличии балкона не забывайте о страховке и осторожности.

Схема утепления откоса с наружной стороны минплитой

Итак, как правильно утеплить откосы с внешней стороны:

• В случае новой установки для начала удаляем излишки монтажной пены и обрабатываем поверхность грунтовкой с защитой от грибка и плесени.
• Штукатурка потребуется, если откосы на окна выполнены с неровностями.
• Чтобы улучшить теплоизоляцию, выбираем утеплитель Пеноплекс. Нарезаем материал на куски нужных размеров, проходим специальным клеем и приклеиваем к поверхности. Для прочности Пеноплекс можно закрепить дюбелями с саморезами по форме гриба. Такие детали не ломают структуру материала и хорошо держат его на вертикальной поверхности пластикового окна.
• Далее идет монтаж специального уголка.
• На утепленные наружные откосы накладываем клей и помещаем в него сетку из стекловолокна, тщательно выравниваем поверхность. Позволяем немного подсохнуть и наносим еще один слой клея, после чего равняем шпателем.
• После полного просыхания поверхности наносим водоэмульсионную краску.

Внешняя сторона из пенопласта, слоя штукатурки и краски не позволит проникать в помещение холодному воздуху, а теплые откосы изнутри сдвинут точку росы в сторону наружных стен. После завершения уличных и внутренних работ установка теплых откосов на окна может считаться завершенной. Не забывайте: от того, как утеплить откосы пластиковых окон с улицы во многом будет зависеть количество тепла в помещении зимой, поэтому не пожалейте времени, чтобы выполнить технологию по всем правилам и избежать переделок в дальнейшем.

Утепление откосов на дверях

В дополнение к окнам не лишним станет утепление деревянных или металлических входных дверей, которые в одинаковой степени отвечают за комфортную температуру в помещении.

Дверные откосы также рекомендуется утеплять для сохранения тепла в помещении

В качестве дверного утеплителя можно выбрать плиты из полистирола с плотностью в 35%. Начинаем утепление дверных откосов:

• Полностью очищаем поверхность от следов краски, штукатурки или плитки.
• Покрываем рабочую площадку грунтовкой и оставляем высыхать на 2,5 часа.
• Приступаем к приклеиванию полистирола, нанося шпателем на каждую из плит порцию клея. Позволяем материалу хорошо просохнуть.
• Крепим утеплитель дополнительно на пластиковые дюбеля при помощи перфоратора.
• Проклеиваем готовые участки пластиковой сеткой, которая защитит поверхность от появления мелких трещин. Для полного высыхания клея потребуется от 5 до 12 часов в зависимости от температуры воздуха в помещении.
• После полного высыхания поверх пластиковой сетки наносим слой шпаклевки. Если с первым слоем выровнять поверхность не удалось, смело наносите последующий с учетом просыхания всех участков.
• Подсохшую шпаклевку обрабатываем крупнозернистыми наждачными листами и наносим слой грунтовки.
• Покрываем участки краской.

На этом утепление откосов входной двери можно считать полностью оконченным. Тщательное утепление всех оконных и дверных проемов поспособствует отличной теплоизоляции помещения. Не забывайте технологию, рассказывающую о том, как сделать процесс правильным, тогда работа принесет отличные результаты.

Откосы из пенопласта: особенности материала и технология выполнения работ

Главная задача откосов – защита жилья от влаги и предотвращение потери тепла. Не так давно, заделывать откосы, было принято штукатуркой и раствором бетона.

Но, бетонный раствор от времени начинается крошиться, откосы становятся не привлекательными и не защищают должным образом квартиру от внешних факторов. Сегодня обшивка и утепление оконных откосов пенопластом набирает все большей популярности. Далее мы расскажем, чем же так хорош материал, а также подробно распишем технологию монтажных работ.

Плюсы пенопласта при оформлении откосов

Оконный откос – специализированная система, которой под силу закрыть проем, который образуется между оконной рамой и фасадом. Делать откосы принято после замены оконного блока. Как мы уже говорили, цель монтажа откосов – влаго- и теплоизоляция. Мало кто из специалистов, после установки нового оконного блока, предлагают тут же сделать откосы. Но, из-за такой халатности, монтажная пена (материал, на котором держится оконный блок) быстро высыхает, образуются зазоры и пр.

Оконные откосы из пенопласта

Ранее, чтобы заделывать откосы, мастера брали разные строительные растворы, такие как штукатурка, но такой отделочный материал не отличался своей надежностью. Также многие отдают предпочтение пластиковым панелям, но этот материал абсолютно не подходит для подобной работы, ведь атмосферные воздействия могут деформировать его. Сегодня же, все большей популярности набирают откосы из пластика, пенопласта и металла, которые отличаются такими преимуществами:

• Долго пребывают в использовании.
• Не поддаются ржавчине.
• Не деформируются.
• Отлично удерживают тепло в доме.
• Просты в установке.
• Имеют привлекательный внешний вид.

Какими особенностями отличается пенопласт?

Пенопласт – весьма распространенный стройматериал, который все чаще используют для утепления стен и даже потолков. Его основными достоинствами является:

• ценовая доступность;
• экологичность;
• устойчивость к влиянию внешних раздражителей.

Ниже в таблице приведена характеристика пенопласта.

Откосы на окнах из пенопласта позволяют не только утеплить жилище, но и придать большей привлекательности металлопластиковым окнам. Такой материал во время эксплуатации не поддается воздействию ржавчины, а также не деформируется.

Важно! По технологии установки своими руками, утепление откосов пенопластом очень схоже с монтажом гипсокартона. Но, если гипсокартон применяют исключительно, как внутренний отделочный стройматериал, то пенопласт можно без опаски применять и снаружи. Делать откосы из пенопласта внутри квартиры, так же как и откосы из пенопласта снаружи, можно сразу, как высохнет монтажная пена, которой заделывают пустоты после монтажа оконного блока.

Делая откосы на окна своими руками из пенопласта, обратите внимание, что фиксировать полотно нужно по всему периметру окна, также под подоконником. Главное условие во время отделки – наносить шпаклевку не в один слой. Не используется чрезмерное количество клеевого раствора, ведь в результате воздействия высоких температур, пенопласт будет расширяться, после чего появятся трещины. Из-за подобных неприятностей конструкция утратит не только теплоизоляционные особенности, но и привлекательность.

Откосы из пенопласта своими руками (видео)

Список необходимых материалов и инструментов

И так, чтобы отделать наружный или внутренний откос, потребуются такие приспособления:

• Строительный миксер для перемешивания раствора.
• Дрель.
• Шпатель.
• Уровень.
• Нож (малярный).
• Кисточка.

Необходимый инструмент для монтажа откосов

Чтобы заделать откосы, пригодятся следующие материалы:

• Монтажный клей.
• Пенопластовые листы.
• Специальные дюбеля для фиксации материала (парашюты).
• Сетка из стекловолокна.
• Грунтовочная смесь.
• Перфорированный уголок (для оформления углов).

Теперь можно приступать к утеплению и оформлению оконных откосов.

Подготовительный процесс и раскройка отделочного материала

Прежде чем утеплять откосы пенопластом, нужно правильно раскроить листы. Размер откоса тесно связан с габаритами окна, поэтому нужно понимать, что «посадить» их придется максимально глубоко.

После раскройки деталей, их соединяют друг с другом клеем, который наносят на швы. Затем проклеенное изделие ненамного оставляют. Далее подготовленные фрагменты соединяют, сильно прижимая, и оставляют на 60 минут для полного высыхания.

Армирование стеклопластиком

Чтобы добиться максимальной прочности, можно проделать армирование стеклопластиком. Для этого стекловолокно нарезают лентами, ширина которых соответствует ширине откоса. Фиксируют ленты степлером, после чего закрепляют клеем. Когда клей высыхает, армировку принято шпаклевать, как показано на фото выше.

Инструкция по монтажу откосов внутри помещения

Ну что ж, теперь мы подошли непосредственно к решению вопроса «Как сделать откосы на окнах из пенопласта?». До того, как начинать монтаж, нужно подготовить место для последующей работы, а именно, очистить поверхности от пыли, оштукатурить все поврежденные участки, используя штукатурный раствор. Затем, если поверхность не достаточно ровная, ее нужно прогрунтовать, после чего дать время для просыхания.

Нанесение клеевого раствора на пенопласт

Когда пенопласт раскроен, а откосы подготовлены, можно приступать. На внутреннюю поверхность пенопласта наносят клеевую массу и фиксируют фрагмент материала на необходимом участке. Старайтесь максимально сильно придавливать лист пенопласта к поверхности, и проверять свои действия строительным уровнем, дабы быть уверенным в ровности наклеенного фрагмента.

Несмотря на то, что сегодня на строительном рынке очень много различных клеевых масс (и расценки на них также очень разные), которые считаются весьма надежными, не поленитесь закрепить откосы при помощи дюбелей, но после просыхания клея.

Оконные откосы укрепленные на дюбеля

После этого пенопласт шпаклюют, а все зазоры и неровности тщательно замазывают, чтобы для влаги и ветров не было ни малейшей лазейки. Затем всю поверхность обрабатывают стартовой шпатлевкой, наносят армировку, которую вдавливают в еще не засохший раствор. Чтобы избежать повреждения углов, установите на них перфорированный уголок. После того, как раствор просохнет, наносят еще один слой финишной шпатлевки, затем можно окрасить откос либо оштукатуривать.

Технология монтажных работ при оформлении наружных откосов

Наружные откосы из пенопласта – не менее популярный вариант отделки окна со стороны улицы. Для этих целей лучше использовать пенополистирол, ведь его технические характеристики и плотность в несколько раз выше.

Замешивание клея дрелью с насадкой-миксером

До того, как начинать оформление откоса или наличника, нужно подобрать наиболее подходящий клей. Любой частный и опытный строитель подскажет, что оптимальный вариант – Церезит СТ-85. Перед работой клей тщательно вымешивают до загустения, чтобы его структура позволяла ему стекать по шпателю.

Теперь, для максимальной адгезии между поверхностью и листом пенопласта, втираем в стену клей. Затем покрываем заранее подготовленное изделие тем же клеем, выбрав для работ шпатель с зубцами.

Совет! Как правило, утеплитель начинают фиксировать снизу, все время проверяя правильность работы уровнем. Очень важно, чтобы участок, где планируется установка подоконника, был тщательно обработан клеем.

Теперь можно фиксировать боковые панели, которые контактируют с оконной рамой. Во время этой работы не стоит экономить клеевой раствор, иначе могут образоваться пустоты. Даже если клей где-то вылезет на поверхность, его легко можно удалить влажной губкой.

Монтаж стеклосетки

Вот, собственно, и все, откосы установлены. Теперь, пока клей сохнет, пришло время подумать о привлекательности откоса. Первым делом нужно еще раз обработать поверхность клеем и покрыть ее стеклосеткой. Не менее важно зафиксировать на углах перфорированные уголки.

Когда поверхность полностью высохнет, ее можно окрасить в нужный оттенок. Не менее привлекательно выглядит штукатурка наружных оконных откосов по пенопласту. Если вы решили штукатурить откосы, можно создать имитацию различной фактуры, добавить фрагменты лепнины и прочие декоративные элементы, которые гармонично дополнят картинку. Вот, собственно, и все! Как видите, ничего сложного. Соблюдайте приведенную последовательность работ и у вас все получится.

Как правильно утеплить откос окна своими руками: пошаговая инструкция, видео

Если вам еще неизвестно как правильно утеплить откос окна своими руками, то нужно отложить все свои дела и подключиться к нашему разговору. Не повторяйте ошибок тех пользователей, которые проигнорировали утепление откосов. Поверьте, ничего хорошего из этой затеи не может получиться.

4 причины, которые заставят вас утеплить откосы

Если у вас есть сомнения по поводу того, нужно ли утеплять откосы у пластиковых окон, то рекомендуем ознакомиться со следующей информацией. Мы подобрали 4 основных и наиболее весомых причин, по которым необходимо провести утепление откосов пластиковых окон.

• Наличие пены в области монтажного шва, который образовывается при установке окна. Пена — материал недолговечный, особенно, если на него будут действовать погодные факторы и перепады температурного режима. Пена разрушится и откроет доступ холодному воздуху.
• Без утепления и герметизации влага со стороны улицы будет просачиваться внутрь помещения. Спустя некоторое время это приведет к образованию трещин, наличию сквозняка, грибка, а дальше больше — окно может перекоситься и даже есть риск нарушения геометрии конструкции.
• Пустот быть не должно, поскольку из-за них и в них появляются вредные организмы. В этом случае даже антисептик не поможет, поскольку конденсат сделает свое дело.
• Прогибы пустот — это неизбежный фактор, который появится при отсутствии утепления. Несложно представить к чему это приведет.

Этих аргументов, надеемся, будет достаточно, чтобы в вашей голове прочно засела одна важная мысль — утепление откосов пластиковых окон своими руками нужно проводить обязательно. Лучше сейчас потратиться на эту работу, чем потом спасаться от грибка или ставить новое окно.

Выбираем материал

Строительный рынок предлагает немало материалов, которые могут быть использованы для утепления откосов. Чтобы вы не потерялись в этом разнообразии, мы должны провести что-то вроде экскурсии.

• Пенопласт используется очень часто. С ним легко работать, он доступный и эффективный. Но не обладает устойчивостью к перепадам температур.
• Минеральная вата позволяет проводить утепление откосов пластиковых окон изнутри и снаружи, что делает ее универсальным материалом. У него высокие изолирующие свойства, плохая способность гореть, доступная стоимость.
• Пеноплекс или экструдированный пенополистирол — новый, но уже популярный материал. Его эксплуатационные характеристики выше, чем у пенопласта, но и цена соответствующая. Как утеплить откосы пластиковых окон внутри пеноплексом — это вообще не проблема. Технология ничем не отличается от работы с пенопластом.
• Сэндвич-панели обладают важным отличием от остальных материалов — отсутствием необходимости в проведении декоративной отделки. Это готовый материал, который состоит из нескольких слоев: утеплитель, изоляция, защита и декор.

Теперь можно переходить непосредственно к утеплению. Можно утеплить откосы окон снаружи и/или внутри. Конечно мы расскажем о каждом из этих случаев.

Шведская технология

Суть этой технологии заключается в выполнении следующих действий:

• Выполняем демонтаж створок.
• Фрезой делаем узкий паз.
• Вкатываем в створку уплотнитель. Он должен быть произведен в Швеции из силиконовой резины. Именно такой уплотнитель прослужит долгое время и не будет портиться от солнца, мороза и горячего воздуха от радиатора отопления. Такие материалы способны прослужить 15 лет с сохранением своих эксплуатационных характеристик.
• Пропиленовый уплотнитель вклеивается между половинок створки. Таким образом получится организовать защиту от пыли.
• Периметр окна с внутренней стороны обрабатывается силиконовым герметиком. Он же используется и для обработки всех швов, а также стыковки обшивочного материала.
• Герметик высыхает сутки. По истечению этого времени применяется грунтовка для выравнивания. И вновь ждем высыхания материала.
• По сухой грунтованной поверхности проходимся тиксотропной алкидной эмалью. Затем следует краска и дается время для высыхания поверхности.
• Возвращаем на место створки, меняем стяжку, болты и замки.

Такое утепление откосов окон своими руками хоть сложное, длительное и трудозатратное, зато надежное и качественное.

Наружное утепление

Такой вид работ имеет свои тонкости, но утепление наружных откосов окон должно быть выполнено на высоком уровне. Если их не учитывать, то вся работа может пойти насмарку.

• Утепление откоса снаружи стоит выполнять еще до установки окна. В ход идет пена. Чтобы она длительное время сохраняла свои характеристики, необходимо смонтировать наружные откосы пока еще не установлено окна. В противном случае не все швы получится обработать. При нанесении пены необходимо оставлять свободное место, которое будет заполнено при расширении материала.
• Щель, которая отделяет раму от подоконник, заполняется герметиком на силиконовой основе. Аналогичным материалом обрабатываются все швы, чтобы утепление наружных откосов пластиковых окон дало высокий результат.
• И внешние, и внутренние откосы покрываются грунтом и тиксотропной эмалью.
• Штукатурка также позволяет проводить утепление откосов пластиковых окон снаружи. Хотя в этом случае можно столкнуться с растрескиванием материала от низкой температуры. По этой причине пластиковые листы оказываются более преимущественными.
• Утеплитель необходимо расположить с двух сторон от конструкции и зафиксировать при помощи клея, пены, цементного раствора, крепежа.
• Когда все работы будут завершены, необходимо тщательно очистить оконную систему и пространство вокруг нее.

Это были общие моменты, а теперь рассмотрим практическое руководство, которое расскажет как утеплить откосы пластиковых окон со стороны улицы при помощи утеплителя.

• Обрезаем выступающие излишки пены и качественно выравниваем поверхность. Грунтуем и оставляем высыхать.
• Готовим из пенопласта заготовки в соответствии с габаритами окна и рабочей области. При подготовке вертикальных деталей необходимо уменьшать их на толщину горизонтальной детали.
• Если утеплитель гладкий, как, например пенопласт, его необходимо сделать шершавым при помощи наждачки. Таким образом повышается адгезия и утепление откосов пластиковых окон снаружи своими руками будет эффективным.
• На деталь наносим клей или другое вещество и крепим на место. Укрепить положение каждой детали нужно при помощи закрепляющего дюбеля.
• Утеплитель шпаклюется и устанавливается армировка. Опять наносим шпаклевку, а затем красим.

Как и чем утеплить откосы пластиковых окон снаружи вы знаете, и, согласитесь, все очень легко. Зато эффект будет ощутим сразу после наступления холодов.

Внутреннее утепление

Нужно качественно, правильно и красиво утеплить откосы пластиковых окон своими руками со стороны помещения. Можно серьезно испортить дизайн комнаты, если провести работы по утеплению на низком уровне. Любая неровность будет бросаться в глаза. Эта работа может выполняться по различным сценариям, с использованием различных материалов.

Особенности использования пенопласта

Этот материал, как уже писалось, может использоваться с внутренней стороны и с внешней также. Процесс схож с тем, который был описан для внешних работ. Но есть ряд отличий, которые внесут ясность и позволят каждому успешно выполнить эту работу.

• Армирующую сетку заменяют уголки с перфорацией.
• Слой утеплителя можно создать из фрагментов.
• Расположение петель определяет толщину материала. Если эти два параметра не связать, то окно будет плохо функционировать.

Особенности использования ваты и пластика

Каким бы хорошим ни был пенопласт, но его не так просто обрезать и подогнать под нужные размеры. Поэтому удобно использовать минеральную вату и закрывать ее под пластиковыми панелями. Как утеплить откосы пластиковых окон внутри при помощи таких материалов описано ниже:

• Обрезаем пену и проводим работы по герметизации шва.
• На раме крепится профиль, который будет служить направляющей и позволит зафиксировать панели. Для крепления выбирается самый край рамы.
• На внешнем краю рамы можно закрепить рейку — этот пункт не является обязательным.
• Шпаклюем и грунтуем рабочие поверхности.
• За время, которое будут сохнуть поверхности, необходимо подготовить утеплитель. Минеральная вата требует наличия защиты для глаз и рук.
• Также подгоняем панели и вставляем их в профиль. Свободное место заполняется ватой.

Особенности использования утеплителя и сэндвич-панелей

Если вам интересно как утеплить откосы окон внутри наиболее надежным способом, то вы находитесь в нужном месте. Добиться качественного утепления можно при помощи минеральной ваты, фольгированной изоляции и панелей с трехслойной конструкцией. Именно такие панели не нуждаются в отделке и существенно сокращают работу. Практическое руководство выглядит следующим образом:

• Подготовка — начальный этап, суть которого заключается в устранении дефектов на поверхности и заполнении герметиком швов и стыков.
• Ставим профиля для панелей и рейки, которые будут повторять контуры внешнего периметра.
• На участке, где имеется монтажный шов, располагается изоляция с фольгированной поверхностью. Смежные стены также должны быть немного ею покрыты.
• Из панелей делаем заготовки.
• Вату располагаем между рейками и изоляцией.
• Ставим панели, прижимаем к брусу и фиксируем в таком положении.
• Шпаклюем угловой промежуток и закрываем уголком.

Работа с мансардными окнами

Эти конструкции особенные, являются частью кровли, но нуждаются в утеплении не меньше других окон. Утепление откосов мансардных окон может быть осуществлено при помощи стекловаты, базальтового утеплителя или пенополистирола.

Практическое руководство выглядит следующим образом:

• Монтируем наружные оклады для придания конструкции водонепроницаемости.
• Пену использовать нельзя, а при выборе утеплителя нужно соблюдать соотношение между его эффективностью и имеющимся местом для монтажа. Например, если места мало, то утеплитель должен иметь максимальную эффективность.
• Также нельзя использовать металлические элементы, чтобы не было мостиков холода.
• При укладке утеплителя нужно заполнять им всю рабочую площадь и имеющиеся зазоры. Сверху на утеплитель укладывается гидроизоляция.

Вот и вся наука о том, как утеплить откосы пластиковых окон с улицы и с внутренней стороны. Ничего мудреного здесь нет, профессиональный инструмент не требуется, сложных процессов нет, поэтому можно легко справиться с утеплением откосов в своем доме.

Как правильно утеплить откос окна своими руками: видео

Как утеплить оконные откосы пенополистиролом

Установили качественные металлопластиковые окна, но всё равно продолжаете ощущать прохладу, находясь рядом с ними? Причина проста — недостаточная герметичность швов. Утепление откосов пенополистиролом — эффективная мера, которая позволит чувствовать себя гораздо комфортнее и сохранит драгоценное тепло в помещении. Дополнительно защитив поверхность от резкой разницы температур вне и внутри здания, можно устранить процессы конденсации, которые приводят к образованию плесени. Такие явления ставят под угрозу не только внешнюю красоту ремонта, но и являются крайне нежелательными для здоровья человека. Утепление окон пенополистиролом поможет создать благоприятный микроклимат в доме, с его использованием теплопотери уменьшатся в сотни раз.

Выбор материала

Современный рынок стройматериалов отличается богатством выбора. Несмотря на большое разнообразие представленных товаров, наибольшей популярностью пользуется пенопласт, пенополистирол и минеральная вата. Простое замазывание существующих щелей даёт незначительный эффект, поскольку монтажная пена с течением времени подвергается разрушению, а штукатурка трескается и осыпается. Утепление откосов только изнутри не принесёт желаемых результатов, так как вскоре холод вновь проложит путь в ваше жилище. Выход один — использование качественных теплоизоляционных материалов для укладки снаружи здания.

Утепление окон пенополистиролом рекомендует большинство специалистов. Почему советуют именно этот строительный материал, который не отличается дешевизной относительно других? Важно не путать пенополистирол с пенопластом, ведь они различаются по ряду значимых свойств:

• водопоглощение. Значение для пенополистирола в 10 раз меньше. Что это даёт на практике? Если на 30 суток поместить две плиты в воду, одна впитает в себя 0,4% своего объёма, другая — 4,0%. Как известно, под действием влаги происходит разрушение материалов, их вес увеличивается, а значит, растёт нагрузка на крепёжные элементы. Мокрая поверхность быстрее отдаёт тепло, поэтому значение параметра водопоглощения должно быть как можно ниже;
• теплопроводность. Это важнейший параметр, определяющий эффективность использования утеплителя. Пенополистирол обладает меньшими теплопотерями относительно пенопласта на 27–46%. В сочетании с малой плотностью и небольшим весом значение показателя теплопроводности на уровне 0,028 Вт/(м.К) делает его идеальным утеплителем;
• предел прочности. Каждому хочется, чтобы вложенные в утепление откосов средства полностью себя оправдали, и готовая конструкция прослужила как можно дольше. Именно поэтому из двух утеплителей стоит выбрать пенополистирол, который надёжнее в 5–7 раз. Это касается как предела прочности, так и сжатия. Период эксплуатации обоих утеплителей отличается в 2–5 раз.

Пенополистирол полностью экологически безопасен. Его применение не окажет негативного воздействия ни на того, кто укладывает утеплитель, ни на окружающую среду в процессе эксплуатации, несмотря на перепады температур и влажность. Преимущества пенополистирола перед обычным пенопластом очевидны. Что касается минеральной ваты, то она обладает гораздо меньшей стоимостью, и может показаться, что использование такого утеплителя выгоднее. На самом деле высокие теплоизоляционные характеристики характерны только для минераловатных плит, цена которых выше пенополистирола.

Этапы процесса укладки и их характеристика

Определившись с ключевыми характеристиками и достоинствами утеплителя, необходимо соблюсти технологию монтажа. Важно знать, как утеплить окна пенополистиролом таким образом, чтобы создать отличные условия герметичности и длительной эксплуатации. Для этого стоит выполнять работу пошагово, уделяя каждому из этапов большое значение:

1. вырезаем полосы пенополистирола необходимой длины и ширины. Как правило, достаточный размер — 5–8 см. Толщина утеплителя должна быть не менее 5 см, иначе эффект окажется малозаметным;
2. очищаем наружные оконные проёмы. Пенополистирол хорошо крепится на кирпич, поэтому желательно очистить поверхность от посторонних строительных материалов, особенно если они держатся слабо. Важно заполнить существующие трещины раствором цемента и обработать места, на которых образовалась плесень или грибок. Укрепить фасад дополнительно можно, использовав грунтовку глубокого проникновения;

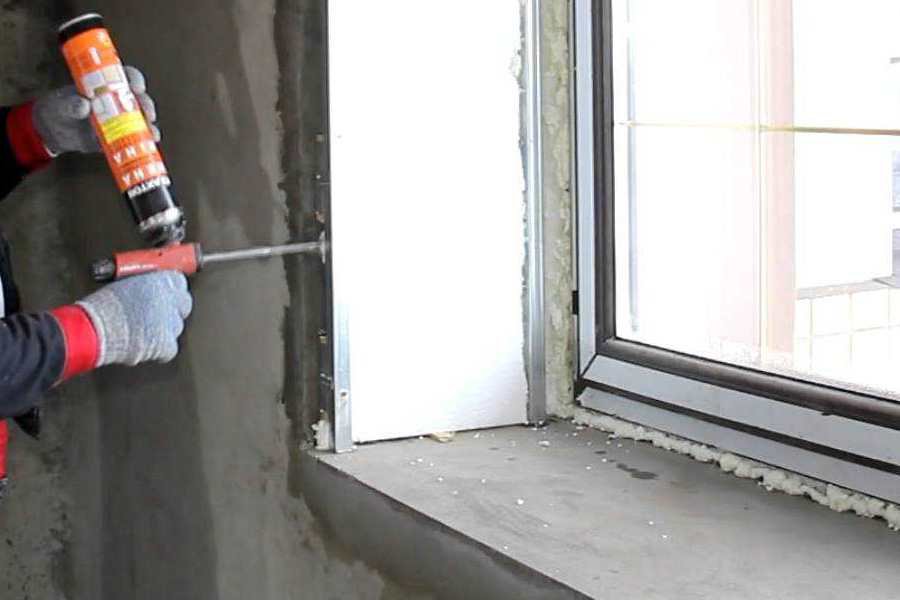

3. устанавливаем пенополистирольные откосы. В качестве закрепителя может применяться специальный клей или дюбеля. Комбинированное использование крепежей обеспечивает большую долговечность конструкции. Важно знать, что для лучшего высыхания клея необходима температура не менее +5 градусов — учтите это, планируя утепление. При использовании пенополистирола рекомендуется перестраховаться и установить оба типа креплений для существенного увеличения долговечности;
4. задуваем возникшие щели монтажной пеной, после высыхания которой можно приступить к накладыванию штукатурки. Процесс является обязательным, поскольку даже относительно инертный к влиянию внешней среды материал подлежит старению под действием факторов окружающей среды. Важно в процессе укладки использовать сетку для армирования — она станет дополнительной защитой поверхности. Штукатурка придаст изделию большую прочность и обеспечит ему длительный период эксплуатации. После оштукатуривания поверхность красят.

Как утеплить оконные откосы пенополистиролом, чтобы продлить период, в течение которого материал будет сохранять герметичность? Важно в процессе оборудования откосов не торопиться — чтобы утеплитель лучше держался, необходимо дать хорошо высохнуть как клею, так и монтажной пене. В целом можно сказать, что имея понимание о том, как утеплить откосы пенополистиролом, с поставленной задачей сможет справиться даже неспециалист. Имеете навыки работы с нужными стройматериалами? Сможете аккуратно и точно провести каждый из этапов работ? Процедура не требует использования специального оборудования, поэтому смело приступайте к утеплению оконных откосов.

Для информации

Penoboard один из ярких представителей со временных термоизоляционных материалов, которые на сегодня обширно используются
при возведении жилых и технических комплексов и помещений.

Penoboard используется не только для изоляции зданий, но и так же для строительства автодорог и железнодорожных путей сообщений для термоизоляции грунта, во избежание деформации дорожного покрытия в условиях минусовой температуры.

5 способов утеплить плоскую крышу

Для вентилируемой крыши необходимы воздухозаборники по периметру чердака и купола в центре крыши, чтобы поддерживать поток воздуха между обшивкой и верхней частью изоляции. Потолок должен быть герметичным, чтобы не допустить конденсации на нижней стороне обшивки.

Односкатные крыши с низким уклоном, уклон которых варьируется от почти плоского до 4 из 12, распространены на юго-западе и в густонаселенных городских районах северо-востока.Эти крыши либо обрамлены глубокими фермами, либо стропилами, которые отделены от балок потолка. Из-за ограниченного пространства между обшивкой и потолочными балками эти крыши часто трудно изолировать должным образом.

Хотя некоторые строители утепляют низкоскатную крышу теми же методами, что и дома с большим чердаком, им следует использовать другой подход. Если крыша вентилируемая, потолок должен быть герметичным, чтобы влажный воздух не попадал на чердак.Если крыша не вентилируемая, есть несколько способов эффективно изолировать пространство снаружи, изнутри или их сочетание.

Если между потолком верхнего этажа и обшивкой крыши имеется не менее 18 дюймов (или в холодном климате не менее 24 дюймов) пространства, эти тесные чердаки можно вентилировать и изолировать с помощью мягкой изоляции, такой как стекловолокно или целлюлоза. Однако система работает только в том случае, если строитель установил большой купол в центре крыши.Вентиляционный воздух не движется от «карниза» к «коньку», как это происходит на крутой крыше. Вентиляционные отверстия для турбин или коньков не рекомендуются для крыш с низким уклоном, поскольку они не обеспечивают достаточного воздушного потока.

Если вы хотите вентилировать крышу с низким уклоном, вам нужно сделать следующее:

• Укажите стропильные фермы или обычный каркас, достаточно глубокий, чтобы обеспечить изоляцию от 12 до 16 дюймов, а также место для воздушного зазора не менее 6 дюймов между верхней частью изоляции и обшивкой крыши.
• Обеспечьте вентиляционные отверстия на потолке, фасаде или стене по периметру неглубокого чердака, которые позволят наружному воздуху попадать в воздушный зазор между верхней частью изоляции и нижней стороной обшивки крыши. микроклимат, минимум 24 дюйма) между потолком верхнего этажа и обшивкой крыши.
• Рядом с центром крыши установите один или несколько вентилируемых куполов, каждый размером не менее 2 на 2 фута на 2 фута, с прямоугольными вентиляционными отверстиями на всех четырех сторонах каждого купола. Согласно большинству строительных норм и правил требуется минимум 1 кв. Фута чистой свободной вентиляционной площади (NFVA) на каждые 300 кв. Футов площади мансардного этажа. Разместите от 50% до 60% NFVA по периметру здания и от 40% до 50% NFVA на куполах рядом с центром крыши.
• Перед установкой утеплителя сделайте потолок максимально герметичным.

Невентилируемые крыши проще

Во многих отношениях построить невентилируемую крышу с низким уклоном проще, и есть несколько способов сделать это.

Если вы устанавливаете комбинацию пенопласта с закрытыми порами и паропроницаемой изоляции, вы также должны быть уверены, что пена достаточно толстая, чтобы держать обшивку крыши (или нижнюю поверхность пенопласта) выше точки росы во время зима. (Не используйте пенопласт с открытыми порами; он паропроницаем.) Международный жилищный кодекс устанавливает следующие минимальные значения R для слоя пенопласта этих гибридных изоляционных сэндвичей: R-5 в зонах 1-3, R-10 в зоне 4C, R-15 в зонах 4A и 4B, R-20 в зоне 5, R-25 в зоне 6, R-30 в зоне 7 и R-35 в зоне 8.

В то время как вентилируемые кровельные узлы рассчитаны на высыхание наружу, невентилируемые кровельные узлы предназначены для высыхания внутри. Вот почему невентилируемая крыша никогда не должна включать внутренний полиэтилен. Если строительный инспектор настаивает на том, чтобы вы установили какой-либо тип внутреннего замедлителя парообразования, вы всегда можете установить «умный» замедлитель парообразования, такой как MemBrain от CertainTeed, чтобы удовлетворить вашего инспектора.

Пять способов утеплить невентилируемую пологую крышу

Из различных методов утепления неглубокой крыши утеплить снаружи проще, чем работать в помещении с ограниченным доступом.Какой бы метод не использовался, количество изоляции должно достигать R-значений, установленных местными нормативами.

1. Внешний жесткий пенопласт

Установите толстый слой теплоизоляции из жесткого пенопласта (обычно толщиной 6 дюймов или более) над обшивкой крыши.

2. Наружная жесткая пена плюс внутренняя изоляция

Установите более умеренный слой изоляции из жесткого пенопласта (толщиной от 2 до 4 дюймов) над обшивкой крыши, дополненный слоем воздухопроницаемой изоляции (например, выдувного стекловолокна или целлюлозы) ниже и в непосредственном контакте с обшивкой кровли.

3. Пенопласт для наружных работ с закрытыми порами

Распылите слой пенополиуритана с закрытыми порами поверх обшивки крыши, дополненный слоем воздухопроницаемой изоляции ниже и в непосредственном контакте с обшивкой крыши.

4. Внутренняя пена с закрытыми порами

Распылите толстый слой пенополиуретана с закрытыми порами на нижнюю часть кровельной обшивки.

5. Внутренняя пена с закрытыми ячейками и выдувное стекловолокно или целлюлоза

Распылите пенополиуретан с закрытыми порами более умеренной толщины на нижнюю сторону обшивки крыши, дополнив его слоем воздухопроницаемой изоляции ниже и в непосредственном контакте с нижней стороной затвердевшей распыляемой пены.

Метод One Pro для утепления тесного чердака

Что делать, если вам нужно изолировать существующую невентилируемую крышу с низким уклоном, скажем, 3 фута высотой на высокой стороне, с очень ограниченным доступом на чердак? Вы можете сорвать потолок или оторвать крышу, но есть третий способ. Билл Халстранк — технический менеджер компании National Fiber, производителя целлюлозной изоляции. «Наши установщики заползают внутрь и делают как можно больше герметизации со стороны с хорошим доступом», — объясняет Халстранк.«В какой-то момент чердак становится слишком тесным, и невозможно обеспечить герметичность. Таким образом, они будут плотно упаковывать часть чердака с ограниченным доступом, а затем они будут вдувать рыхлую целлюлозу на той стороне чердака, где было достаточно доступа для работ по герметизации воздуха. Всегда рекомендуется иметь вентиляционные отверстия на стенках с высокими боковыми стенками, над верхней частью изоляции, чтобы обеспечить некоторую связь между воздухом над неплотной изоляцией и внешней средой. Если они хорошо поработали с воздушным уплотнением, они уменьшили количество влаги, которая будет попадать туда.Но на случай, если влага проникает внутрь, хорошо бы иметь способ, позволяющий влаге проникнуть наружу ».

Поскольку нормы не позволяют устанавливать воздухопроницаемую изоляцию в контакте с обшивкой крыши, если только оболочка не покрыта слоем жесткой или закрытой пористой пены, не все органы кодекса принимают метод модернизации изоляции Hulstrunk, поэтому уточните у обратитесь к местному инспектору кода, прежде чем пытаться применить эту технику.

Рисунки: Дэн Торнтон

Подпишитесь на участие в голосовании сегодня и получите последние инструкции от Fine Homebuilding, а также специальные предложения.

Получайте советы, предложения и советы экспертов по строительству дома на свой почтовый ящик

Эффективная изоляция малоскатных крыш | Great Northern Insulation

15 мая 2016 г.

Когда дело доходит до изоляции плоских крыш жилых домов, важно делать это правильно и обеспечивать долговечность установки. По большей части эти крыши пологие, в основном плоские или совершенно плоские.С точки зрения конструкции, эти крыши бывают самых разнообразных — одни с чердачным помещением, другие — с очень небольшим. Не вдаваясь в технические подробности, это изоляционные работы, которые необходимо выполнять правильно — с надлежащей герметизацией, чтобы сделать пространство герметичным, и с соответствующей вентиляцией. Подрядчики по теплоизоляции обычно устраняют недостатки крыши до ее установки. Как правило, через крыши проходит воздух, а чердаки страдают от плохой вентиляции — оба эти условия требуют модернизации, чтобы убедиться, что установленная изоляция будет работать.Отсутствие герметичного уплотнения и надлежащей вентиляции создает почву для нежелательной влажности во всем пространстве, что влияет на уровень теплоизоляции. Строительный кодекс или нет, пространство должно быть максимально герметичным. Срезание углов за счет отсутствия надлежащей вентиляции на малосклонной крыше — это рецепт для будущих проблем. Фактически, влага может быть самым большим врагом — от насыщения существующей изоляции до снижения R-значений и создания дома для плесени. Учитывая все это, лучше правильно установить изоляционную «систему» ​​с первого раза, чем рисковать повреждением крыши, которое может потребовать ремонта.Проще говоря, хорошая «система» включает в себя герметизацию, изоляцию и вентиляцию. Некоторые специалисты по изоляции считают, что крыши с низким уклоном идеально подходят для нанесения аэрозольной полиуретановой пены. Это приложение, которое герметично закрывает пространство; блокирует нежелательную утечку воздуха; предотвращает скопление влаги; и обеспечивает теплоизоляцию — все одновременно. Наряду с соответствующей вентиляцией почти каждый строительный инспектор будет доволен результатами. В то же время это явно не проект DIY — слишком много движущихся частей, с которыми непосвященный может справиться. Профессиональные подрядчики по теплоизоляции понимают все, что нужно для утепления жилой крыши с низким уклоном. Они понимают динамику влажности — они понимают производительность различных продуктов — и они понимают важность вентиляции, соответствующей нормам. Что немаловажно, они также знают, что делать, если перед установкой какой-либо изоляции требуется ремонт и переоборудование. Действительно, это может быть хорошим сценарием, поскольку начинать с нуля имеет свои преимущества. При выполнении узкоспециализированных проектов, таких как кровли с низким уклоном, монтажники должны быть высококвалифицированными и уметь работать совместно с представителями других профессий.Это особенно верно, когда модернизация является частью общей работы по проекту. Любые другие действия снизят качество проекта и поставят под угрозу работу установленной изоляции. Проще говоря, эффективная изоляция кровли с низким уклоном полностью зависит от опыта и профессиональных навыков. Что касается вариантов продукта, независимо от того, предусматривает ли установка выдувную изоляцию, изоляцию из войлока или распыляемую пену, рекомендуется подход к качеству. Это включает в себя соблюдение применимых строительных норм и правил, установку всего в соответствии со спецификациями производителя и правильную работу с первого раза — это просто гарантирует наилучшие краткосрочные и долгосрочные результаты.

Упрощение строительства кровли с низким уклоном с помощью конической теплоизоляции из пенополистирола — Insulfoam

Упрощение строительства кровли с малым уклоном с помощью конической теплоизоляции из пенополистирола

Воду сложно приручить. Если не остановить, вода будет идти своим собственным, часто разрушительным путем, который может повлиять на целостность здания. В то время как передовые методы строительства кровли часто требуют положительного уклона, позволяющего стекать воде, создание таких конструкций может быть дорогостоящим и трудоемким. К счастью, доступны кровельные изоляционные материалы, которые упрощают процесс строительства и экономят время и деньги кровельщиков.

Традиционное решение требует больших затрат труда

Создание кровли с положительным уклоном традиционно выполняется путем установки жесткой теплоизоляции, такой как XPS или полиизо, на плоские или пологие крыши. Однако есть проблема с использованием этих материалов: XPS и полиизо доступны для плит толщиной не более нескольких дюймов. Использование этих материалов требует, чтобы бригады переместили и установили несколько слоев изоляции, чтобы создать положительный уклон конструкции крыши. Хотя этот метод в конечном итоге приведет к желаемому результату, это не самое практичное использование времени или ресурсов.

Упрощение работы с EPS

Напротив, коническая изоляция из жесткого пенополистирола (EPS) доступна в виде блоков толщиной до 40 дюймов и может быть обрезана практически под любым уклоном в зависимости от требований дренажа здания. Благодаря своему размеру и возможностям индивидуальной настройки конусный EPS часто можно укладывать в один слой. Это устраняет необходимость в сложных методах укладки и заполнения, используемых с XPS и полиизо, и может сократить трудозатраты на изоляцию крыши и затраты на материалы до 30 процентов.

Заключение

Вода может быть сложным элементом для приручения, но с помощью упрощенных строительных технологий и продуктов здания с плоским верхом могут быть лучше защищены от ее разрушительного характера. Конический пенополистирол может упростить создание теплоизоляции на крыше с низким уклоном, предоставляя индивидуальное решение для отвода воды, которое вам нужно, по цене, не превышающей ваш бюджет.

Коническая изоляция для кровли с малым уклоном

Автор: Гарри Комфорт
Из выпуска за ноябрь / декабрь 2015 г.

Для любого строительства прочный фундамент является ключевым фактором. Независимо от того, является ли этот фундамент фундаментом здания или изоляцией под системой крыши, фундамент закладывает основу. При проектировании системы кровли с низким уклоном над основанием толщиной менее: 12 правильно спроектированная коническая система изоляции становится основой для прочной кровельной системы, которая обеспечит долгосрочную защиту.

Учитывая, что у большинства коммерческих зданий есть крыши с низким уклоном, неудивительно, что 40% всех проблем, связанных со зданиями, связаны с проникновением воды. Целью систем изоляции конической крыши является устранение скопления / стоячей воды на мембране, когда настил крыши не обеспечивает достаточный уклон. Правильно спроектированная система теплоизоляции конической крыши не только обеспечивает необходимый коэффициент сопротивления R и поддерживает систему крыши, но и помогает продлить срок службы кровельной системы, поскольку обеспечивает требуемый дренаж.1 Заливная вода может создать огромное напряжение. на крышу здания с аннулированием большинства гарантий в районах, где скопление воды существует более 48 часов.

Чтобы передать преимущества и компоненты систем конической изоляции, в этой статье будут рассмотрены:

• требования строительных норм в отношении положительного дренажа и уклона крыши;
• элементов конструкции, которые необходимо учитывать в системах конической изоляции;
• два наиболее распространенных типа конических систем изоляции;
• Роль сверчков
• достижение R-значений; и
• опасности стоимостной инженерии

Строительные нормы

Одна из первых вещей, которые следует учитывать при изучении использования систем конической изоляции, — это требования строительных норм. В соответствии с требованиями Международного строительного кодекса к кровельным покрытиям с малым уклоном в новых постройках все системы мембранных кровельных покрытий, за исключением крыш из каменноугольной смолы, должны иметь минимальный расчетный уклон: 12. Когда речь идет о замене крыши, отклонения от этого требования могут быть приемлемыми, если присутствует положительный дренаж. Ключ к этому исключению — положительный дренаж. Поскольку положительный дренаж трудно добиться на крышах с уклоном менее: 12, настоятельно рекомендуется соблюдать требования строительных норм, чтобы избежать потенциальных проблем с накоплением воды.

Как правило, коническая изоляция является наиболее экономичным методом обеспечения положительного дренажа при замене коммерческой кровли с низким уклоном. Однако конический легкий изоляционный бетон следует рассматривать как альтернативу конусной изоляции, поскольку он может быть более эффективным из-за конфигурации, деталей и расположения крыши. В новом строительстве может быть дешевле уклон конструкции для достижения необходимого дренажа.

Рекомендации по проектированию

Как и в случае с любым продуктом или системой, правильное проектирование и установка систем конической изоляции напрямую зависят от их характеристик.Без него общая эффективность системы может быть поставлена ​​под угрозу. При проектировании конической системы изоляции, вероятно, будет использоваться полиизоциануратная изоляция. Это изоляция из жесткого пенопласта, используемая в большинстве конструкций коммерческих крыш с низким уклоном. Изоляция из полиизоцианурата совместима практически с любой кровельной мембраной, а также с различными композитными материалами и обеспечивает превосходный R-показатель среди других преимуществ.2

Конические полиизо-панели производятся стандартных размеров 4 на 4 с минимальной толщиной ½ дюйма на нижнем крае и максимальной толщиной 4 дюйма для одинарной плиты.Плоская подкладка из полиизо, часто называемая плоским заполнителем, используется под непрерывными повторяющимися клиновидными панелями.

Как указывалось ранее, согласно Международным строительным нормам и правилам требуется уклон ¼ ”на фут. Однако доступны различные стандартные (”и ½” на фут) и специальные уклоны (1/16 ″ и ⅜ ”на фут), которые приемлемы в зависимости от полевых условий и параметров здания. Могут потребоваться различные степени уклона для преодоления или преодоления отклоняющихся участков в существующем настиле крыши или обратных уклонов существующего настила крыши.

В дополнение к размерам панелей и требуемому уклону необходимо учитывать существующие компоненты на крыше, такие как бордюры, кромки, перекрытия в стене, а также внутренние и внешние места водостока, компенсационные швы и высоту парапетных стен. на начальном этапе проектирования. Например, площадь крыши, имеющая расстояние 50 футов от края крыши до водосточного желоба с конической изоляционной системой с уклоном 1/4 дюйма на фут и минимум 2 дюйма у водосточного желоба, будет иметь толщину 14½ дюймов по краю крыши. Эту толщину деревянных гвоздей необходимо учитывать при разработке деталей кромки крыши, а также при определении высоты окладов стен и бордюров.

Двусторонние и четырехходовые системы

Существует множество способов создания конической системы изоляции, но наиболее часто используемые конструкции — это двухходовые и четырехходовые конические системы. Профессионалы отрасли рекомендуют использовать четырехходовую систему (рис. 1) как наиболее эффективный способ отвода воды с крыши. Предполагая, что у вас есть квадрат, и слив находится в центре этого квадрата, четырехсторонняя система предназначена для стока вниз от края периметра со всех четырех сторон под углом 45 °.

Двусторонняя коническая система (Рис. 2) более прямоугольная, с двумя самыми длинными сторонами, наклоненными к сливу. Теоретически поверхность изначально плоская. Следовательно, коническая изоляция начинается на мертвой ровной поверхности с нижней точкой, которая находится в дренажной линии. Уклон идет от этой точки к высокой точке либо по периметру крыши, либо в точке между двумя линиями водостока. После создания основного уклона сверчков устанавливают как между стоками, так и между концом здания и сливом, чтобы направлять воду к выпускным отверстиям.

В идеале, коническая система, двухсторонняя или четырехходовая, в сочетании со стоками устранила бы любые проблемы, связанные с скоплением воды. Чтобы вода не скапливалась в стоках, важно убедиться, что стоки правильно отстойны, чтобы вода могла стекать в канализацию. Согласно NRCA, водостоки должны быть расположены в форме квадратов, постепенно сужающихся отстойников, образованных в изоляции для облегчения локального водоотвода. Типичный водосточный желоб на крыше занимает площадь примерно 4 на 4 дюйма с коническим уклоном ½ дюйма на фут.Как правило, если толщина изоляции составляет 2 дюйма или меньше, достаточно 4 на 4 дюйма. Если толщина изоляции достигает 3 дюймов или больше, размер 8 на 8 футов создает более плавный наклон, но при этом обеспечивает необходимый импульс.

Хотя настоятельно рекомендуется использовать четырехходовую коническую систему, есть веские причины рассмотреть возможность установки двусторонней конической системы при определенных условиях (рис. 2). По данным Ассоциации производителей полиизоциануратной изоляции (PIMA), некоторые исключения включают:

• Сложность существующих мест слива
• Несколько сливов в нижней точке
• Стоимость
• Ограничение максимальной точки
• Места проходки на крыше

Сверчки: вторичное применение

Сверчки — это вторичное применение конической изоляции, используемой для отвода воды от бордюров, впадин и низин на крышах в водостоки и водостоки. Сверчки (рис. 3) чаще всего используются в сочетании с двусторонними коническими системами в нижних точках конической системы. Они обычно имеют форму ромба или треугольника и имеют наклон вверх от места слива, водостока или слива, чтобы вода не оставалась в нижних точках, а также помогает направлять воду вокруг механических узлов на крыше.

При проектировании сверчка необходимо разработать два элемента — наклон и конфигурацию сверчка. Общее правило для проектирования достаточного уклона сверчков состоит в том, что его уклон должен быть в два раза больше уклона прилегающего поля крыши. Как правило, это предотвращает попадание воды на поверхность сверчка. Некоторое количество остаточной воды можно ожидать, но она должна исчезнуть в течение 48 часов.3

При разработке конфигурации крикета NRCA рекомендует дизайнерам признать важность геометрии крикета и уклона долины и предоставить рекомендации, приведенные в таблице 1.

R-значение

Когда дело доходит до R-value, существуют различные способы, которыми профессионалы-проектировщики могут указать необходимое термическое сопротивление крыши. Например, одна спецификация может требовать минимального значения R, в то время как другая может требовать среднего значения R по всей крыше. Кодекс требует минимальной толщины, исходя из требований энергоэффективности. Однако обычно используется среднее значение R из-за физических ограничений наклона, длины крепежа и высоты оклада, а также из-за общей озабоченности по поводу бюджета.

Стоит отметить одно важное изменение: недавно компания PIMA обновила свою сертифицированную QualityMark программу R-value, включив в нее новый метод испытаний для определения длительного термического сопротивления (LTTR) полиизоциануратной изоляции. В результате новые значения LTTR уменьшатся примерно на 7% от текущих значений. Минимальные значения R приведены в таблице 2.

Разработка ценности

Изоляция часто является одним из самых дорогих компонентов кровельной системы, что делает ее целью для оптимизации затрат.Известный автор и эксперт по кровле Уэйн Тобиассон, возможно, резюмировал это лучше всего. «Деньги, потраченные на уклон крыши, — лучшая сделка в строительной отрасли».

Помимо потенциальных проблем с водоотводом, решение о проектировании конической системы изоляции может нарушить строительные нормы и привести к аннулированию гарантии производителя кровли, которая обычно требует положительного дренажа и, в частности, исключает зоны с скоплением воды.

Обратите особое внимание на ширину сверчка или седла; Признаком инженерной ценности является уменьшение веса сверчков или седел.Указанное значение R также требует тщательной оценки. Иногда предлагается минимальное R-значение, а в других случаях спецификация требует достижения среднего R-значения. Конструкция системы, требующей минимального значения R, равного 20, по сравнению с системой, требующей среднего значения R, равной 20, будет сильно различаться, как и стоимость.

Ссылки

1. PIMA, Технический бюллетень по коническим изоляционным системам № 108, июль 2011 г. (http://c.ymcdn.com/sites/www.polyiso.org/resource/resmgr/technical_bulletins/tb108_jun30.pdf)
2. PIMA, Технический бюллетень по коническим изоляционным системам № 108, июль 2011 г. (http://c.ymcdn.com/sites/www.polyiso.org/resource/resmgr/technical_bulletins/tb108_jun30.pdf)
3. Профессиональная кровля, тихая вода течет глубоко, июль 2012 г.

Комфорт — территориальный менеджер в компании Garland Company, Inc. с почти 20-летним опытом работы на местах, предлагая коммерческие гидроизоляционные решения для всей ограждающей конструкции.В качестве инженера-строителя опыт Комфорт включает в себя оценку существующего состояния кровли и стен, оказание технической поддержки специалистам-проектировщикам, составление бюджета на восстановление, техническое обслуживание и замену кровли.

Есть ли у вас комментарий? Поделитесь своими мыслями в разделе комментариев ниже. Или отправьте электронное письмо редактору по адресу [электронная почта защищена].

Статьи по теме в Интернете

Руководство по надлежащей изоляции чердаков и крыш

Характеристики чердаков и крыш охватывают большую тематическую область, поэтому это первая из двух статей, посвященных этой теме.В этой первой статье мы собираем всех на одной странице, объясняя науку и возможности, доступные строителям и моделистам. Во второй части мы рассмотрим еще более сложные вопросы, связанные с развивающимися строительными нормами и правилами, реальными эксплуатационными характеристиками крыш и некоторыми новыми захватывающими исследованиями эксплуатационных характеристик крыш жилых домов.

Вентилируемые чердаки без отделки обычно отлично подходят в качестве встроенных амортизаторов влаги. Под словом «буфер» мы подразумеваем пространство, которое позволяет влаге из помещения уноситься воздушными потоками или конденсироваться на нижней стороне кровельного покрытия, где она безвредно испаряется («сохнет») или впитывается в обшивку и каркас. прежде, чем он в конце концов рассеется (снова «высохнет»).Незаконченный чердак позволяет легко осмотреть вашу крышу изнутри.

Но так заманчиво вернуть это чердак; вы можете использовать его для механики, для хранения или даже в качестве места, куда отправляют подростков. Обычно мы конфигурируем стены без такого буферного пространства. Так почему же мы чаще сталкиваемся с проблемами влажности крыши, чем с проблемами влажности стен? Чтобы ответить на этот первый вопрос, нам нужно проработать довольно длинный список вопросов о чердаках и крышах.

Какие есть варианты?

Большое разнообразие конфигураций чердаков и крыш — это одна из причин, по которой крыши заметно отличаются от стен. Я нумерую их здесь в порядке предпочтения с точки зрения контроля влажности. Как любит говорить Стивен Бачек: «Давай выплеснись, пока не сможешь».

фото: Питер Йост 1 . Вентилируемый чердак с остроконечными вентиляционными отверстиями — самый щадящий тип кровли. На этой фотографии (выше ) показана часть двускатного двускатного дома автора с вентиляционными отверстиями на каждом фронтонах.Обратите внимание на щели для обшивки кровли, поддерживающие шиферную крышу. Потенциала сушки для всего пространства и сборки довольно мало.

1. Чердак с вентиляцией. Самый влагостойкий чердак-кровля — это вентилируемый чердак. Правильно построенный вентилируемый чердак требует сплошных слоев контроля воздуха и тепла на потолке верхнего этажа с вентиляцией от потолка к коньку или от фронтона к фронтону.

С точки зрения движущих сил, вы получаете большое преимущество с вентиляционными отверстиями от потолка до конька или с высокой / низкой вентиляцией (поддерживается эффектом стек).

фото: J&R Products 2 . Вентилируемая полость. Недорогой вариант, показанный выше , заключается в вентиляции собранного пространства — это использование непрерывных вентиляционных желобов.

2. Скатная утепленная крыша с полостной вентиляцией . Если вы не можете отдать чердачное пространство для управления влажностью, то наименее затратный способ вентиляции и защиты обшивки крыши — это вентиляция в пространстве каркаса крыши, но это занимает ценную недвижимость в полости, которая в противном случае могла бы быть заполнена с утеплителем.

Для этой конфигурации требуются сплошные слои контроля воздуха и тепла на линии крыши с вентиляцией от потолка до конька в полостях каркаса крыши.

3. Утепленная крыша с верхней вентиляцией . Если вы не можете отказаться от вентиляции ни чердака, ни пространства каркаса, то вы можете добавить вентиляцию поверх кровельной обшивки, но это требует значительных дополнительных затрат.

фото: Питер Йост 4 . Невентилируемый монтаж крыши. Фотография выше показывает крышу из SIP на кухонной пристройке в доме автора. У утепленных кровельных панелей нет вентиляции, а кровля из фальца будет крепиться непосредственно к панелям.

Для этой конфигурации требуются сплошные воздушные и терморегулирующие слои на линии крыши с вентиляцией от потолка до конька на верхней стороне конструкционной оболочки крыши.

4. Крыша утепленная невентилируемая . Если вы сделаете свою крышу настолько сложной геометрически, что не сможете обеспечить вентиляцию от потолка до конька, или сделаете крышу достаточно низким уклоном, чтобы не было движущей силы от потолка до конька, — вы будете вынуждены отказаться на вентиляции и уходите без вентиляции, в крайнем случае. Невентилируемая утепленная крыша по-прежнему должна иметь непрерывные воздушные и терморегулирующие слои на линии крыши без вентиляции (для любого уклона или наклона крыши).

Примечание : Наша промышленность, особенно в холодных регионах, любит называть невентилируемые крыши «горячими», а вентилируемые крыши «холодными». Логика заключается в том, что вентилируемые крыши перемещают холодный сухой воздух по вентиляционным желобам, в то время как невентилируемые крыши нагреваются без вентилируемого воздуха. Очевидно, что эта терминология не соответствует климату, погоде, времени суток и направлению ската крыши.(Здесь просто вентиляция…)

Контрольные «слои». Каждая цветная линия на иллюстрации выше показывает непрерывные слои воды, воздуха и терморегулирования, а волнистые стрелки указывают на направленную сушку парового профиля. Эта архитектурная деталь создана по проекту Стивена Бачека. В такой конструкции гипсокартон служит воздушной преградой для большей части потолка. По краям он переходит в плиты, которые устанавливаются в плоскости потолочной обвязкой. Эти пластины обеспечивают поверхность для широкого отклеивания и наклеивания, которая перекрывает верхние пластины стен и прилегает к оболочке Zip System — воздушному барьеру для стен.Для получения дополнительной информации об этой технике воздушного уплотнения см. Статью Стива Бачека и Джейка Брутона «Воздухонепроницаемое уплотнение, которое работает», 18 апреля.

Почему непрерывные уровни управления?

В каждом описании типичных вариантов крыши, перечисленных мною выше, я использовал термины «непрерывный» и «контрольные слои». Цель состоит в том, чтобы создать непрерывную линию защиты от проникновения воды, тепловых потерь, утечек воздуха и паропроницаемости с упором на непрерывность или «непрерывность».

Основные «уровни управления» включают (с приоритетом в этом порядке):

1.Непрерывный регулирующий слой воды . Кровельное покрытие или подкладка должны быть должным образом утеплены и соединены с гидроизоляцией на всех проходах.

2. Сплошной слой контроля воздуха . Воздухонепроницаемая изоляция или листовой материал должны быть должным образом герметизированы или соединены со всеми воздухозаборниками в местах проходов и соединений со слоем контроля воздуха на внешней стене.

3 . Выделенный направленный потенциал сушки (паровой профиль) . Все слои конструкции крыши выбираются на основе паропроницаемости, так что сушка в одном или обоих направлениях возможна, поощряется и достигается.

4. Непрерывный слой терморегулирования . Сплошная изоляция устраняет или значительно уменьшает образование тепловых мостов. (Тепловые мосты в конструкциях кровли включают в себя сквозные элементы конструкции, такие как стропила, которые проходят от внутренней плоскости потолка до внешней плоскости обшивки. Но они также включают стропила деревянного каркаса, которые проходят изнутри здания наружу и образуют карнизные свесы.)

Проблемы возникают, когда мы не соблюдаем их приоритеты.

Утечка воды в большом объеме является серьезной проблемой, независимо от того, насколько герметична конструкция крыши, насколько хорошо она рассчитана на высыхание или насколько непрерывна изоляция.

Конденсация, вызванная утечкой воздуха в конструкции крыши, не может быть устранена сушкой путем диффузии или — во многих случаях — даже вентиляцией крыши. А устранение тепловых мостов должно включать тепловые байпасы, связанные с утечкой воздуха. По сути, вы не можете найти выход из проблемы с утечкой воздуха, особенно для крыш, выходящих на север, которые видят намного меньше солнечной энергии, чем другие три стороны света (примеры этого см. На фотографиях ниже).

Потенциал сушки более важен при проектировании, чем терморегулирующий слой, потому что тепловой мост, не связанный с утечкой воздуха, может не включать конденсацию или, если это так, то им можно управлять или корректировать изнутри. Сборку, не имеющую возможности сушки, нельзя «перепроектировать»; сборка, скорее всего, останется влажной, если намокнет.

Плохой контроль воздуха. На каждой из трех фотографий выше показаны вентиляционные каналы, которые должны направлять холодный, сухой наружный воздух от потолочного перекрытия к коньку, но поскольку в плоскости потолка нет постоянного слоя контроля воздуха, вентиляционные отверстия направляют утечку теплый влажный воздух направляется к холодной нижней стороне кровельного покрытия.

Сколько способов может сохнуть крыша после намокания?

1. Водоотвод с водоотводом — это то, как мы убираем с крыши большую часть воды — нашу самую большую угрозу. Облегчение дренажа происходит немедленно и полностью; это лучшее! Как только вода пропитает сборку, мы не сможем слить ее, чтобы просушить, по крайней мере, в качестве стратегии повышения производительности (хотя мы можем осушить затопленную полость здания в качестве чрезвычайной меры).

2. Конвективная сушка — это то, что происходит, когда сухой (или более сухой) воздух проходит мимо влажных материалов в строительной конструкции. Кровельные конструкции, в которых воздух течет от потолка к коньку, часто называют вентилируемыми (а не просто вентилируемыми), потому что существует реальный поток воздуха (а не просто диффузное движение воздуха). Активное движение воздуха за счет конвекции во много раз более мощное сушащее действие, чем диффузия. Конвективная сушка с помощью вентиляции — это мощная и быстрая процедура, но ее скорость и эффективность зависят от того, сколько энергии управляет воздушным потоком.

3. Диффузионная сушка . Если сборка намокнет, наша последняя линия защиты — полагаться на диффузионную сушку.Если строительные материалы намокнут, они могут медленно высохнуть, отдавая влагу в виде пара. Здесь у нас есть два пути:

• Пар, движущийся через материалы, которые позволяют высыхать наружу, где весь мир уносит эту влагу без предварительного уведомления
• Пар, движущийся через материалы, позволяющий высыхать, попадает во внутренние помещения, где системы кондиционирования воздуха служат основным средством управления влажностью.

Ученые-строители называют проектирование и выбор материалов для сушки «созданием парового профиля» (см. «Проведение парового профиля» ниже).Диффузионная сушка происходит медленно и может быть недостаточно быстрой, чтобы проблема с влажностью не превратилась в плесень, грибок или даже гниль. Переход от проблемы влажности к проблеме плесени часто определяется тем, насколько намокнет сборка и как долго она остается влажной.

Итог . Сосредоточьтесь на непрерывности слоев воды и воздуха, чтобы вам не приходилось полагаться на последнее средство: направленную сушку путем диффузии.

А как насчет пологих или компактных плоских крыш?

На самом деле не существует такой вещи, как пассивная вентиляция на пологих или компактных плоских крышах, поскольку здесь нет конфигурации от потолка до конька, которая могла бы регулировать перепад давления, поддерживающий воздушный поток.Уильям Роуз в своей книге « Влага в зданиях » (глава 7 «Чердаки», стр. 189, Wiley, 2005) недвусмысленно высказывается по этому поводу:

«Тобиассон (1986) показал, что система (системы) крыши с низким уклоном не должна быть сконструирована в виде узлов с вентилируемой полостью, поскольку на самом деле получить поток через горизонтальную полость естественным путем очень сложно».

Эффективна ли вентиляция с электроприводом?

Чердачные вентиляторы с электроприводом часто создают больше проблем с влажностью, чем решают, особенно из-за воздухопроницаемой изоляции полости крыши или из-за отсутствия сплошного слоя контроля воздуха на потолке верхнего этажа или конструкции крыши.

Имеет ли значение тип кровли?

Вы делаете ставку. Некоторые кровельные покрытия изготавливаются и устанавливаются таким образом, чтобы практически не было движения воздуха или пара, способствующего высыханию. Кровельные мембраны, конечно, не пропускают через них движение воздуха, и многие из них имеют очень низкую паропроницаемость (замедлитель схватывания класса 1). Можно подумать, что укладка битумной черепицы внахлест позволит хотя бы частично высохнуть за счет движения воздуха или пара, но это не так. Кровельная черепица из асфальта является замедлителем парообразования класса 1.Металлические крыши со стоячим фальцем изготавливаются из пароизоляционного металла класса 1, и когда они устанавливаются в непосредственном контакте с конструкцией крыши, расположенной ниже, движение воздуха или пара практически отсутствует.

Кровельные покрытия, которые производятся или устанавливаются для обеспечения движения воздуха и пара, включают бочкообразную черепицу, шифер, гофрированную металлическую кровлю, а также древесину и черепицу. Несмотря на то, что в этих материалах и сооружениях нет специального канала от потолка к гребню, воздуха, проходящего через установку, и достаточной паропроницаемости самих материалов может быть достаточно, чтобы обеспечить различные уровни сушильного потенциала снаружи.

Проводящий профиль пара

Профиль паров — это качественный метод определения того, какой потенциал сушки имеет строительная сборка, на основе паропроницаемости каждого слоя сборки. Есть четыре шага:

иллюстрации: Тим Хили / Стив Бачек Какой ваш ответ? На основании вашего прочтения парового профиля для каждой секции крыши, показанной выше , насколько хорошо они будут сохнуть? В каком направлении будет течь пар? Во второй части этой статьи мы вернемся к двум профилям парообразования, показанным на этих двух иллюстрациях , и исследуем, насколько хорошо каждая крыша будет сохнуть в заданном направлении.

1. Определите паропроницаемость каждого компонента или слоя сборки. Вы можете определить паропроницаемость, используя Таблицу свойств строительных материалов Building Science Corporation или получив информацию от отдельных производителей продукции и стандартизированные результаты испытаний для ASTM E96.

2. Присвойте класс каждому слою на основе этой информации «
a.> 10 допусков — открыт для пара: практически нет ограничений для высыхания
b.1 — 10 химической завивки — замедлитель схватывания класса III: очень ограниченное ограничение высыхания
c. 0,1–1,0 проницаемости — Замедлитель схватывания класса II: существенное сопротивление высыханию, но все же некоторый потенциал высыхания
d. <0,1 проницаемости - Замедлитель схватывания I класса: высыхание практически отсутствует

3. Оцените степень и направление преобладающего парового движения. Это означает, что необходимо учитывать паровой поток, связанный с климатом, и уровни влажности, связанные с типом здания и количеством людей. Дом для пары пенсионеров, живущих на Гавайях в каменном доме площадью 5000 квадратных футов, испытывает очень небольшой приток пара или давление, в то время как многоквартирный дом площадью 1200 квадратных футов с деревянным каркасом и шестью жильцами в Оттаве, Канада, испытывает экстремальный паровой поток или давление.
4. Определите наименее паропроницаемый компонент (компоненты) и определите, ограничивают ли этот компонент или эти компоненты сушку чувствительных к влаге компонентов. Обеспокоенность должна или будет серьезной, если ограничивающий компонент является замедлителем схватывания класса I, и все еще вызывает некоторое беспокойство, если ограничивающий компонент относится к классу II.

Существует множество переменных, которые увеличивают или уменьшают потребность в сушке сборок. Цель состоит в том, чтобы определить потенциал направленной сушки на основе профиля пара.Однако ограниченный потенциал сушки не приводит к отказу сборки, если сборка намокнет. Многое зависит от того, сколько влаги видит сборка, сколько солнца она видит, и насколько бомбоустойчивы ваши водные и воздушные слои.

Еще впереди

На данный момент мы заложили основу для понимания фундаментальной строительной науки, которая определяет, как намокать крыши. Из этих вопросов и ответов становится ясно, что крыши — это не просто стены, повернутые вбок. Варианты вентиляции, конфигурации, материалы и даже действующие силы заметно отличаются от стен, что делает крыши более сложными в сборе для сохранения сухости.Это становится еще более интересным, когда мы начинаем рассматривать все различные способы изоляции сборки, чем мы займемся в Части 2. Также в следующей части мы углубимся в требования к коду, которые решают проблемы, которые мы здесь изложили. и ознакомьтесь с некоторыми новыми методами, которые помогут вам избежать проблем.

CE Center — Новые возможности для изоляции и вентиляции скатных крыш с деревянным каркасом

Утепленная скатная крыша с полостной вентиляцией

Существуют обстоятельства, при которых горизонтальный потолок и чердачное пространство наверху не соответствуют проектным требованиям здания.В таких случаях сборка может быть более компактной, создавая одновременно скатную крышу и наклонный потолок, но все же необходимо учитывать все те же потребности в барьерах и вентиляции. Обычный подход заключается в использовании элементов каркаса крыши, которые достаточно глубоки, чтобы выдерживать нагрузки на конструкцию, соответствовать необходимому уровню изоляции между ними и при этом обеспечивать пространство для вентиляции. В некоторых климатических зонах даже стропила размером 2 на 12 может быть недостаточно для достижения всего этого, поэтому может потребоваться более глубокая плоская ферма или другой конструктивный элемент. Тем не менее, водяной барьер по-прежнему будет оставаться на внешней поверхности сборки, в то время как воздушный барьер и замедлитель образования пара будут располагаться вдоль внутренней поверхности. Изоляция устанавливается между элементами каркаса до необходимого или желаемого уровня в зависимости от типа и соответствующего R-значения на дюйм (т.е. войлок, аэрозольная пена и т. Д.). Глубина изоляции будет ограничена необходимостью постоянного вентиляционного пространства глубиной не менее 2 дюймов, что позволяет воздуху проходить между потолком и коньковыми проемами, так что вентилируется каждое пространство каркаса (а не любое другое пространство, как некоторые могли бы комментарий).Обычно вдоль нижней стороны кровельной обшивки устанавливают непрерывные вентиляционные желоба или изоляционные барьеры, чтобы обеспечить сохранение вентиляции.

Изолированная скатная крыша с верхней вентиляцией

Если обеспечить достаточную вентиляцию и изоляцию на одной глубине каркасного элемента невозможно, альтернативой является создание дополнительного вентиляционного слоя поверх каркасного слоя. В этом случае полость каркаса заполняется изоляцией или жесткая изоляция накладывается на деревянный каркас и потолочную систему.Затем создается минимум 2-дюймового воздушного пространства в качестве «крыши» для отвода влаги, которая выходит через швы в изоляции. Вентиляционное пространство также помогает поддерживать холодную нижнюю часть поверхности крыши, предотвращая таяние снега и образование ледяных плотин. Д-р Лстибурек рекомендует этот подход к перекрытию крыши, когда также используются структурные изолированные панели (SIPS), поскольку стыки панелей могут быть источниками утечки воздуха изнутри здания. Хотя такой подход к перекрытию крыши эффективен для вентиляции, его строительство может быть более дорогостоящим, поскольку оно включает создание вентиляционного канала, который должен поддерживать водонепроницаемую оболочку и кровельный барьер.

Изолированная скатная крыша с вентиляцией сверху включает жесткую изоляцию со смещенными стыками и 2-дюймовым воздушным каналом для отвода влаги с крыши через вентиляционное отверстие конька.

Скатная кровля без вентиляции

В этой сборке используется наклонная крыша / потолок с изоляцией, заполняющей всю глубину между потолком и обшивкой крыши. Это может быть жесткая изоляция, воздухонепроницаемая (т.е. служащая воздушным барьером) между внутренней и внешней поверхностью, такая как полиуретан или полиизоцианурат с закрытыми порами, с присущими ему свойствами водо-, паро- и воздухонепроницаемости. к изоляции.Это также может быть достигнуто путем напыления воздухонепроницаемой изоляции полностью между каркасом крыши на всю глубину. Или можно использовать изготовленные СИПС, если в них используется воздухонепроницаемая изоляция. В этих случаях кровельная система полагается на множество свойств изоляции и других материалов, чтобы сформировать полностью непрерывные воздушные, тепловые и влагозащитные барьеры. Следовательно, вентиляция не требуется и не предоставляется.

Невентилируемая изолированная наклонная крыша — это такая крыша, в которой обычно используется воздухонепроницаемая изоляция во всем или большей части пространства между элементами каркаса (показано светло-зеленым цветом на иллюстрации), обычно в виде изоляции из распыляемой пены.

Опции, признанные кодом

Большинство строительных конструкций с деревянным каркасом соответствует Международному жилищному кодексу (IRC), в котором подробно описаны все аспекты деревянного каркаса. В частности, в главе 8 IRC конкретно рассматривается конструкция крыши и потолка, а в разделе R806 — вентиляция крыши. Для легких коммерческих или многоквартирных домов с деревянным каркасом будут применяться Международные строительные нормы и правила. В главе 12 в разделе 1202 рассматривается вентиляция крыши.2 и таблица 1202.3. Взяв за основу все эти ссылки на код, мы можем просмотреть соответствующие положения следующим образом.

Вентилируемые крыши в сборе

IRC Section R806.1 и IBC 1202.2.1 требуют «перекрестной вентиляции для каждого отдельного помещения с помощью вентиляционных отверстий, защищенных от попадания дождя или снега» как для «закрытых чердаков», так и для «закрытых стропильных пространств, образованных там, где потолки устанавливаются непосредственно на нижняя сторона стропил ». Это является основой как вентилируемого чердака, так и изолированной скатной крыши с вентилируемой полостью, описанных выше, и влияет на «перекрытие», также описанное выше.Каждый код также предписывает минимальную площадь вентиляции: «Минимальная чистая свободная вентилируемая зона должна составлять ¹ ⁄ ₁₅₀ площади вентилируемого пространства». В каждом случае перечислены исключения для уменьшения объема вентиляции до ¹ ⁄ ₃₀₀ вентилируемой зоны при соблюдении определенных условий, которые уменьшили бы вероятность проникновения пара. В любом случае коды сначала определяют и предписывают минимально допустимые уровни вентиляции для сушки вентилируемой кровли.Кроме того, как IRC R806.3, так и IBC 1202.2.1 отвечают требованиям минимального зазора в 1 дюйм между изоляцией и оболочкой для обеспечения надлежащего воздушного потока. Обратите внимание, что большинство ученых-строителей рекомендуют зазор не менее 2 дюймов для достижения наилучших характеристик (т. Е. Больше, чем указано в нормах). Наконец, в кодексах рассматривается необходимость проектирования и установки всех вентиляционных отверстий для обеспечения соответствующей защиты от атмосферных воздействий и предотвращения вторжения насекомых, грызунов и т. Д.

Руководство по изоляции крыш и чердаков

Изоляция крыш и чердаков может сэкономить ваши деньги, сохранить тепло в вашем доме и защитить окружающую среду.Однако это также может показаться очень сложным предметом, поскольку доступно множество различных типов изоляции.

Чтобы помочь вам узнать о типах изоляции, которые лучше всего подходят для вашего дома, мы составили это руководство по утеплению крыш и чердаков, которые являются отличным началом при утеплении вашего дома. Читайте дальше, чтобы узнать, как они работают, чтобы сделать ваш дом более энергоэффективным, и узнать о соответствующих затратах.

Как работает изоляция крыши?

Система отопления создает горячий воздух, который поднимается вверх и пытается выйти через любые щели в крыше или чердаке.Чтобы этого не произошло, должен быть барьер. Изоляционные материалы содержат небольшие воздушные карманы, которые помогают создать этот барьер.

Изоляция удерживает тепло, когда оно поднимается, и помогает предотвратить его утечку. Это означает, что в вашем доме остается теплее, без необходимости постоянно увеличивать количество энергии, потребляемой вашей системой центрального отопления.

У меня плоская или скатная крыша?

Разница между плоской крышей и скатной крышей — это просто уклон крыши.Несмотря на то, что она называется плоской крышей, она все же может иметь наклон для облегчения дренажа. Этот тип крыши еще называют пологой или плоской крышей. Плоская или пологая крыша поднимается с 1 до 3 дюймов на 12 дюймов. Скатная крыша — это любая крыша, которая поднимается на 4 дюйма или более на 12 дюймов.

Можно ли утеплить как плоскую, так и скатную крышу?

Да, оба типа кровли можно утеплять. Это зависит от того, какой у вас уровень шага, и от типа используемой изоляции. У плоской крыши есть три типа на выбор, и они есть; теплый настил, холодный настил или перевернутая крыша.С изоляцией скатной крыши у вас есть два варианта; теплый или холодный утеплитель чердака.

В чем разница между изоляцией крыши и чердака?

Обычно крышу утепляют, если вы используете ее в качестве жилого помещения, то есть если вы превратили чердак в комнату. В этом случае вам придется утеплить между стропилами и использовать самые разные материалы.

Изоляция только вашего чердака означает, что вы не собираетесь использовать его в качестве жилого помещения, поэтому вы можете применить любой изоляционный материал между балками и поверх них.Это самый дешевый метод утепления вашего дома.

Насколько глубокой должна быть изоляция?

Если вы используете стекловату, овечью шерсть или сыпучий наполнитель, то глубина должна составлять 300 мм. Минеральная вата должна быть 250 миллиметров. Распыляемая пена увеличивается в объеме, поэтому вам не нужно использовать ее столько, чтобы получить такой же эффект, как и другие материалы. Целлюлоза должна иметь толщину 220 миллиметров.

Достаточно ли будет утеплителя моего старого чердака?

Это зависит от обстоятельств.Если ваш чердак был утеплен в 60-х годах, то нет, потому что рекомендуемое значение составляло всего 25 мм. Если у вас установили изоляцию после 2013 года, то, возможно, все будет в порядке, потому что именно в это время правительство заявило, что если изоляция чердака будет толщиной 125 мм, то она будет считаться изолированной. Однако, установив больше изоляции, чтобы довести вас до рекомендованного правительством 300 мм, вы сделаете свой дом более энергоэффективным и, следовательно, снизите свои счета за отопление.

Варианты утепления плоской крыши

Плоские крыши теряют много тепла, и по возможности рекомендуется их утеплить.Обычным методом является использование теплой теплоизоляции настила, и это может быть достигнуто путем изоляции ниже или выше водонепроницаемой мембраны. Можно использовать ряд материалов, включая: войлок из древесного волокна, плиты из минеральной ваты, плиты PIR или PUR и экструдированный полистирол.

Сколько стоит утепление чердака?

Стоимость утепления мансарды будет зависеть от типа вашей собственности. Вы также можете иметь право на бесплатную изоляцию или на грант, который поможет покрыть расходы.Если вы уже используете место на крыше в качестве дополнительного помещения или планируете это сделать, то затраты будут выше, потому что лучше использовать изоляционные плиты, а не теплоизоляцию, и это дороже.

Не забывайте, что вы можете иметь право на получение гранта на изоляцию крыши. Дополнительную информацию можно найти на веб-сайте государственных грантов.

Как долго длится изоляция чердака?

Если материал не поврежден, нет причин, по которым он не прослужит вам всю жизнь.Срок службы большинства материалов составляет от 80 до 100 лет.

Что такое теплый утеплитель чердака?

Теплый утеплитель чердака используется на скатных крышах, где вы используете чердак как комнату или для хранения вещей. Утеплитель устанавливается под крышей, в склоне. Вы должны оставить пространство под черепицей свободным от теплоизоляции, чтобы обеспечить достаточную вентиляцию, чтобы не допустить попадания конденсата или воды через черепицу.

Вы можете использовать войлок, полистирольные плиты, пенополистирол или аэрозольную пену, чтобы изолировать крышу или чердак.Пена для распыления обычно выполняется профессионалами. Хотя на рынке доступны варианты DIY.

Одним из преимуществ теплого утеплителя чердака является то, что он идеально подходит для плоской кровли. Это потому, что есть проблемы с конденсацией. Она более теплоэффективна, чем холодная кровля, поэтому снижает затраты на электроэнергию и защищает конструкцию крыши от очень высоких или очень низких температур.

Недостатком утепления теплого чердака является то, что его стоимость выше, чем у утеплителя холодного чердака.

Что такое изоляция холодного чердака?

Холодная изоляция чердаков — самый популярный метод, используемый для крыш и чердаков, потому что это самый дешевый вариант.
