Содержание

Устройство паяльника: схема и принцип работы

Смотрите также обзоры и статьи:

Электрическая схема паяльника

Схема паяльника достаточно простая, она включает в себя нескольких основных элементов: вилка, спираль, сделанная из нихрома, и провод.

Вилка и провод используются в том случае, если паяльник работает от сети, но существуют и паяльники, где питание поступает от встроенного источника. Спираль является основной частью паяльника, благодаря ей электричество преобразуется в тепло, после чего обрабатываемые детали нагреваются и происходит их спаивание.

Температура нагрева паяльника, а точнее, его жала, не регулируется, поэтому для поддержки необходимого значения температуры можно подключить его через регулятор мощности для возможности проводить регулировку вручную и в дальнейшим поддерживать ее в ходе работы.

Мощность паяльника выбирается в зависимости от рода предстоящей работы: мелкие детали паяются прибором малой мощности. Это важно, потому что если взять паяльник с большой мощностью, то его жало не проникнет в труднодоступные места, а также велика вероятность перегрева. Для больших деталей и толстых проводов нужен паяльник помощнее (от 40 Вольт и выше). Если мощность будет недостаточной, то пайка будет некачественной с образованием пустот.

Подбор паяльника также зависит от напряжения. Паяльник напряжением 12 Вольт подойдет для работы в легковом автотранспорте, 24 Вольта – в грузовом автотранспорте, 27 Вольт – в воздушном транспорте, 36 Вольт – в помещениях с повышенной влажностью с выполнением обязательного заземления находящегося там электрооборудования.

Если у вас имеется паяльник, предназначенный на напряжение 12 Вольт, а вы хотите переделать его на 220 Вольт, то придется намотать спираль несколькими слоями, что создаст трудности при производстве работ с небольшими по размеру деталями.

Если сеть соответствует паяльнику, то работать можно от переменного и от постоянного напряжения. Это из-за нихромового материала, из которого сделан нагреватель.

Обычно напряжение в паяльных инструментах составляет  именно 220 Вольт. Для работы в помещениях с большой влажностью или запыленностью используют приборы напряжением до 42 Вольт. Это вынужденная мера безопасности, исключающая вероятность поражения электрическим током.

Как устроен паяльник

Паяльником называется прибор, с помощью которого можно соединить между собой детали. Посредником между этими деталями может быть припой – вещество, которое под действием высокой температуры плавится и переходит в состояние жидкости. После прекращения этого воздействия припой мгновенно твердеет и обеспечивает неразрывное соединение. Этот инструмент является незаменимым для людей, работающих с электроникой, потому что благодаря ему можно не только соединить детали, но и разъединить их.

Необязательно быть семи пядей во лбу и тщательно изучать внутреннее устройство паяльника для того, чтобы уметь его использовать, но если вдруг он выйдет из строя, то эта информация может помочь.

Паяльники, выпущенные в разное время, несомненно, имеют кое-какие отличия, однако, основные части подобны у всех моделей. Устройство паяльника выглядит следующим образом: основная часть – это стержень, который сделан из красной меди. При воздействии температуры именно он расплавляет припой. Почему выбран именно этот металл? Все потому, что именно он имеет высокий коэффициент теплопроводности. Стержень на конце выполнен в форме клина, для того, чтобы работа с мелкими деталями проходила легче и удобнее.

Вторая важная часть паяльника представляет собой трубку, сделанную из стали, куда помещается медный стержень. Эта конструкция называется нагревательным элементом. Сверху упомянутую трубку оборачивают слюдой. Для чего она нужна и чем заменить слюду в паяльнике? Слюду можно заменить обычной стеклотканью, поверх намотав нихромовую проволоку. Когда по ней будет проходить электрический ток, при этом она будет нагреваться и передавать тепло трубке. От этого стержень также будет нагреваться. На проволоке из нихрома находится еще один слой слюды, который необходим для защиты спирали от взаимодействия с корпусом паяльника, что увеличивает уровень безопасности прибора. Кроме того, слой слюды нужен для того, чтобы сохранить тепло и не нагревать впустую корпус прибора.

Рукоятка прибора может быть произведена из дерева или специального пластика, но ни в коем случае не из металла.

Что касается проводов, то они присоединены к выводам нихромовой проволоки, а чтобы соединение было максимально крепким можно пользоваться алюминиевыми зажимами, которые надежно припаяны. Их назначение не ограничивается лишь обеспечением качественного соединения, они также призваны отводить лишнее тепло. Чем больше мощность паяльника, тем больше температура, которой подвергаются медные провода, и тем нужнее присутствие алюминиевых зажимов. Это нужно знать на тот случай, если при ремонте паяльника встанет вопрос об удалении этих зажимов.

Нагревательный элемент расположен внутри стального корпуса инструмента. В зависимости от модели на корпусе может быть резьба для фиксации стержня, а также отверстия для отвода тепла, которые располагаются вблизи рукоятки.

Рассмотрим, к примеру, индукционный паяльник и то, как он работает. Он начинает греться благодаря катушке индуктора. Наконечник покрыт ферромагнитным составом, что сказывается на создании магнитного поля. Сердечник начинает разогреваться. Когда градусы достигли определенного уровня нагрев прекращается. При дальнейшем остывании происходит восстановление ферромагнитных характеристик и снова паяльник начинает увеличивать температуру. То есть поддержание температуры происходит автоматически без использования каких-либо термодатчиков и дополнительных электронных приспособлений.

В отличие от индукционного газовый паяльник относится к устройству автономного типа. Его можно применять где угодно.

Пламя, возникающее от сгорания газа, и является источником тепла, от которого происходит нагрев жала. Газ в паяльник заправляется при помощи обычного баллончика.

Принцип работы паяльника

Схема работы заключается в следующем: когда происходит подключение паяльника к электрической сети, то нихромовая спираль пропускает через себя электроток и происходит ее нагревание. Тепло передается на медный стержень, из-за чего его температура может возрасти до очень высоких показателей, порядка 300 градусов. Из-за этого припой расплавляется под воздействием жала (стержня) и спаивает детали.

Разновидностей паяльников множество, они могут быть отличны по мощности и иметь разные типы нагревательных элементов. В тех случаях, когда нужно спаять детали больших размеров или проводов с большим  поперечным сечением нужны паяльники с большим жалом и обладающие мощностью около 100 Ватт. Паяльники мощностью от 50 до 80 Ватт нашли свое применение для ремонта электрооборудования и радиотехники. Паяльники для пайки мелких элементов должны быть с тонким жалом и маломощные – около 20 Ватт.

В наше время выпускается множество видов паяльников, один из которых – с нагревателем из керамики. Такие паяльники очень капризны, если на его нагревательный элемент попадет немного воды или он упадет, то может выйти из строя и возможности починки уже не будет. Дело в том, что нагревательный элемент состоит из керамической пластины очень небольшой толщины, а внутри – тонкая нихромовая спираль. При малейшем воздействии эта тонкая проволока рвется, и паяльник не подлежит ремонту.

Разновидностей паяльников много и их устройство и принципы работы отличаются друг от друга. Выбор паяльника зависит от характера задачи, которую он должен решить.

  • Стержневые – являются наиболее распространенным видом. То, как они работают и из чего состоят - рассмотрели немного выше. Эта разновидность получила свое одобрение и признание у многих мастеров, работающих на дому, они неплохо справляются и с бытовой техникой, и с проводами.
  • Пистолетные – внешне похожи на оружие, также применяются для ремонтных работ. Рабочая часть и рукоятка расположены друг к другу под углом 90 градусов – это очень удобно для некоторых работ.
  • Паяльные станции – укомплектованы блоками управления, которые позволяют производить различные настройки – мощность, температура, сила тока и пр.

Паяльные станции можно подразделить на несколько видов, от которых зависит их принцип работы:

  • Цифровые – принцип работ схож со стержневыми паяльниками. Отличие заключается в том, что здесь можно задать параметры для производства работ.
  • Инфракрасные – спаивание происходит благодаря инфракрасному излучению. Длина волн составляет до 10 мкм, а зона прогрева – до 60 мм.
  • Термовоздушные – при его работе припой плавится от воздействия горячего воздуха, направление которого регулируется соплом.
Расчет сопротивления нихромовой спирали

Нихромовую спираль можно найти в магазинах в виде катушки с намотанной проволокой. Эта форма очень удобная и компактная. Она является нагревательным элементом и изготавливается сплава хрома с никелем. Отсюда и название – нихром.

Две наиболее известные марки – Х20Н80 (73% никеля и 23% хрома) и Х15Н60 (60% никеля и 18% хрома). Первый называют классическим видом, а второй создали для уменьшения стоимости проволоки, здесь уменьшен состав никеля и хрома, зато увеличено количество железа.

После получения этих двух основных сплавов было получено множество модификаций, у которых имеется большая стойкость к окислению при увеличенном показателе температуры. Такие виды применимы для тех нагреваемых элементов, которые имеют взаимодействие с воздухом.

Основным свойством нихромовой проволоки является способность сопротивляться электротоку. Нихромовая спираль может применяться не только как нагревательный элемент, но также как материал для сопротивления электросхем. Для нагревателей используют спирали, которые применяются в тепловентиляторах и терморефлекторах, для электроотопления и в тенах отопительных приборов, а также в виде нагревателя для термооборудования.

Сплавы, которые получены в вакуумных печах, используются для промышленного оборудования.

Спирали из двух указанных наиболее распространенных марок отличаются от остальных тем, что при изменении температуры не слишком меняется их сопротивление. Она частенько используются для резисторов, а также различных деталей.

Нихромовую спираль можно изготовить дома. Вам понадобится лишь проволока подходящей марки. Расчет нихромовой спирали зависит от удельного сопротивления проволоки, также необходимой мощности. Рассчитывая мощность следует не упустить тот наибольший ток, при котором температура нихромовой спирали достигнет нужного показателя.

Для расчета силы тока и температуры давно придуманы справочники, но это еще не всё. Обязательно должны быть учтены условия, при которых эксплуатируется нагреватель. Если нагреватель опустить в воду, то теплоотдача увеличится и ток можно увеличить вполовину расчетного. Если нагреватель закрытый, то отвод тепла будет уменьшаться, при этом ток нужно будет уменьшить на величину до 50%.

Немаловажное значение имеет спиральный шаг: витки, расположенные близко друг к другу способствуют большему нагреву, если шаг большой, то остывание происходит быстрее. Все справочные значения приведены для нагревателей горизонтального типа, при изменении угла показания изменятся.

Применяя школьные знания, зная значение мощности и напряжения, находим и силу тока, а затем, применяя известный всем закон Ома, с легкостью находим сопротивление.

Длина спирали зависит от диаметра проволоки и удельного сопротивления, поэтому формула будет следующая: L=(Rπd2)4ρ, где
L – длина;
R – сопротивление;
d – диаметр проволоки;
π – 3,14;
ρ – удельное сопротивление материала (нихром).

Можно просто использовать табличное значение линейного сопротивления, а также поправки по температуре.

Тогда расчет будет другим: L=R/ρld, где ρld – сопротивление проволоки длиной 1 метр и диаметром d.

Для геометрического расчета спирали из нихрома, а именно количества витков, нам понадобится формула N=L/(π(D+d/2)), при этом длина одного витка равна π(D+d/2).

Конечно, фактически никто не занимается навивкой проволоки вручную. Намного проще пойти в магазин и купить нужную спираль со всеми необходимыми характеристиками.

ПОДХОДЯЩИЕ ТОВАРЫ

Поделиться в соцсетях

РАЗБОРКА И ПЕРЕМОТКА ПАЯЛЬНИКА

Если ты, товарищ по увлечению, уже «перерос» паяльник с регулятором напряжения, но ещё «не дорос» в своих амбициях до профессиональной паяльной станции, то это может быть интересно. Умение изменить напряжение питания у паяльника рассчитанного на 220 В кроме всего прочего позволяет вернуть в строй уже перегоревший. И использовать его в дальнейшем например с импульсным блоком питания от импортного телевизора, который на выходе даёт ровно половину сетевого. Сведение этих двух изделий вместе и даёт в результате промежуточный вариант между паяльником с регулятором и полноценной  паяльной станцией. Это под силу любому радиолюбителю. Как это сделать покажу на примере изменения напряжения питания паяльника китайского производства, который не вызывал доверия для использования без доработки.

Разбираем паяльник

Для разборки паяльника было необходимо полностью вывернуть два винта соединяющих защитный кожух с нагревательным элементом и держащих жало, и три самореза крепящих рабочую часть к ручке. С проводов сдвинуть изоляцию и раскрутить соединительные скрутки.

Слюда со спиралью паяльника

Внутри защитного кожуха нагревательный элемент. Им и предстоит заняться. Необходимо произвести изменение в количестве намотанного нихромового провода – изменить сопротивление нагревательного элемента. Сейчас оно составляет 1800 Ом, нужно 400 Ом. Почему именно столько? Работающий в настоящее время с ИБП, паяльник имеет сопротивление 347 Ом, его мощность от 19 до 28 Вт,  второй есть желание сделать менее мощным вот и добавил Ом.

Перемотка паяльника

Намотка жала паяльника

В нагреватель вновь вставляется жало, зажимается винтами и в патрон дрели. Если разборку и отмотку излишнего нихрома производить, держа нагревательный элемент в руках, то всё будет гораздо сложнее. Убирается увязочная проволока.

Снимаются освобождённые обёртки стеклоткани и слюды. В слюде со стороны жала есть прорезь, куда вставлен проводник, идущий от нихрома к сетевому проводу – поэтому не разматывается, а снимается с него ослабленная слюдяная обёртка. Слюда материал весьма хрупкий. Отсоединяется примотанный к проводнику конец нихромовой проволоки. Его толщина чуть более 4-х микрон.

Нихром сматывать в обязательном порядке на что-то круглое, идеальный вариант – катушка для ниток. Открутил – подмотал и так до конца. Отсоединять второй конец нихромовой проволоки не нужно.

Сопротивление паяльника провода

Теперь нужно намотать длину в 400 Ом, а в сантиметрах это будет примерно 70 (общая длина нихромовой проволоки 300 см это 1800 Ом, отсюда 400 Ом будет 66,66см). На длине 70 см ставится фиксатор (прищепка) и в висячем положении катушки, слегка направляя пальцами, производится намотка с интервалом, обеспечивающим её окончание у первого проводника. Норма попыток не ограничена, главное не порвать нихром. По окончанию намотки необходим контрольный замер сопротивления.

Как только получилось намотать необходимое количества нихрома, отрезаем проволоку с припуском в 1 - 2 см и приматываем к проводнику. Надеваем слюдяную обмотку, пропуская проводник в имеющуюся в ней прорезь и прижимаем к ней (естественно по верх неё).

Сверху устанавливаем обмотку из стеклоткани и уплотнив прижатием, наматываем увязочную проволоку. Нагревательный элемент рассчитанный на питание напряжением 85 – 106 В собран.

Сборка паяльника

Так как рабочая часть крепилась ранее к ручке невразумительно корявыми и короткими саморезами пришлось их заменить. Для этого в местах крепления на ручке были углублены отверстия под новые саморезы.

Перед тем как произвести соединение сетевого провода с проводниками идущими на нихромовый нагреватель на него был установлен и отрегулирован пластмассовый фиксатор.

Кожух нагревательного элемента заканчивается своего рода радиатором охлаждения, через отверстия в нём и крепится к ручке. Вот для увеличения эффекта охлаждения и был увеличен зазор между ним и ручкой при помощи металлических шайб.

Испытания

Потребление тока паяльника 190 мА

ИБП с которым будет работать паяльник на выходе под нагрузкой даёт от 85 до 106 В. Токопотребление 190 мА, это на минимуме напряжения. Мощность 16 Вт.

Потребление тока паяльника 240 мА

На максимуме напряжения токопотребление 260 мА. Мощность 26 Вт. Желаемое получено.

Скорость нагрева

В заключении тест на продолжительность нагрева. До 257 градусов за 2 минуты 20 секунд. Прекрасный результат, если принять во внимание, что от сети с напряжением 225 В он он нагревался до 250 градусов за 5 с половиной минут.

Таблица. Зависимость сопротивлении нагревательного элемента от мощности и напряжения паяльника

И вот таблица, которая поможет сориентироваться в необходимом сопротивлении нагревательного элемента в зависимости от желаемой мощности и имеющегося в наличии напряжения питания. Автор - Babay iz Barnaula.

Устройство паяльника в разрезе: схема, принцип работы

Довольно распространенным инструментом, который применяется в быту и промышленности, можно назвать электрический паяльник. Он требуется для проведения самой различной работы, что используется при ремонте электрооборудования и пайке проводов. Для того чтобы выбрать наиболее подходящий вариант исполнения рассматриваемого устройства нужно разобраться с особенности его конструкции и основными параметрами.

Устройство паяльника

Электрическая схема паяльника

Надежность в работе и длительный срок эксплуатации обуславливается простотой рассматриваемой конструкции. Электрическая схема представлена сочетанием следующих элементов:

  1. Источника питания, которым зачастую выступает бытовая сеть энергоснабжения. Также в продаже можно встретить портативные варианты исполнения со встроенным блоком питания.
  2. Вилка с проводом требуется в том случае, если конструкция питается от бытовой сети.
  3. Нагревательной рабочей частью паяльника является проволочная спираль. Она преобразует электричество в тепловую энергию, за счет чего и происходит нагрев обрабатываемых элементов при пайке.

Электрическая схема паяльника

Принцип действия электрической схемы довольно прост. Нагревательной частью паяльника является спираль нихромовой проволоки, при прохождении по которой тока происходит нагрев обмотки. По специальному проводящему элементу проходит передача тепла жалу паяльника.

Устройство паяльника

Современные варианты реализации паяльника могут несколько отличаться. Однако, их основные элементы практически идентичны. Устройство паяльника можно охарактеризовать следующим образом:

  1. Основным элементом конструкции считается нагревательный стержень, на которой есть обмотка трансформатора.
  2. Для сохранения тепла и повышения значение КПД стержень вставляется в специальную изоляционную трубку. При ее изготовлении используется теплостойкая стеклоткань.
  3. В зависимости от значения мощности может использоваться несколько слоев изоляционного материала.

Стержень вставляется в специальную изолирующую оболочку, а для безопасного использования устройства есть диэлектрическая рукоятка. Как правило, рукоятка изготавливается из теплостойкого пластика или древесины, применение металла не допускается.

При изготовлении наконечника часто применяется красная медь, так как она обеспечивает быстрый перенос тепла от источника к исполнительному элементу конструкции. Кроме этого, рабочий элемент должен выдерживать воздействие высокой температуры, которой достаточно для разогрева обрабатываемого металла.

Устройство паяльника в разрезе, чертеж

Распределения припоя по поверхности совершается наконечником инструмента. Именно поэтому он изготавливается в клиновидной форме. Его длина может существенно отличаться, все зависит от области применения устройства и его предназначения.

Напряжение питания паяльников

Рассматривая виды паяльников также следует уделить внимание тому, какое рекомендуемое напряжение для питания. Как правило, большинство бытовых моделей, которые можно использовать для пайки микросхем, могут работать от стандартной сети 220 Вольт. Это связано с применение трансформатора. Напряжение 220 В для некоторых устройство может быть слишком высоким. Примером можно назвать случаи, когда должны применяться импульсные источники питания.

Отличительными особенностями, которыми обладают источники питания импульсных паяльников, можно назвать нижеприведенные моменты:

  1. Нагревательным элементом выступает вторичная обмотка.
  2. Конструктивные особенности обеспечивают быстрый нагрев жала.
  3. Низкий показатель потребительской мощности.
  4. Некоторые модели позволяют регулировать показатель мощности в узком диапазоне.

Схемы импульсных паяльников могут существенно отличаться, что во многом связано с тем, какая фирма занимается выпуском продукта. Примером можно назвать многочисленные китайские модели, характеризующиеся низкой надежностью.

Мощность нагрева паяльников

Мощность паяльника также может варьировать в достаточно большом диапазоне. Этот показатель считается одним из наиболее важных, учитывается при подборе более подходящей модели. От подобного показателя зависит также температуры нагрева и некоторые другие характеристики. К основным рекомендациям по выбору можно отнести следующие моменты:

  1. Для работы с небольшими микросхемами подходит устройство, показатель мощности которого не более 25 ватт. Этого вполне достаточно для припаивания небольших элементов. Стоит учитывать, что слишком высокий показатель мощности может привести к тому, что при работе микросхема может оплавится.
  2. Для спаивания толстых проводов используются устройства, показатель мощности которых составляет 40 ватт. Температуры, которую можно получить при подобном показателе, вполне достаточно для решения основных задач.

Схема регулятора мощности паяльника

Как правило, с повышение рассматриваемого показателя существенно увеличивается и стоимость изделия. Это связано с конструктивными проблемами, которые возникают на момент производства устройства.

Перемотка паяльника

При ремонте купленного инструмента или создании его своими руками приходится проводить намотку проволоки. Перед непосредственным выполнением работы довольно важно правильно провести соответствующие расчеты, так как наиболее подходящая проволока выбирается в зависимости от сопротивления, мощности и напряжения источника питания. Рассчитать требующиеся показатели можно при применении различных специальных таблиц.

После вычисления требуемых параметров подбирается наиболее подходящая под них проволока. Для этого также может использоваться специальная таблица, в которой определено соотношение основных параметров. Нихромовый состав представлен сочетанием хрома и никеля, за счет чего изготавливаемый элемент способен выдерживать воздействие температуры до 1000 градусов Цельсия.

Процесс намотки предусматривает плотную укладку витков. Стоит учитывать, что при нагреве до высоких температур рассматриваемый материал покрывается окисью.

В качестве изоляционного материала может использоваться асбест, стекловолокно или слюда. Среди эксплуатационных качеств асбеста можно отметить тот, что он может размачиваться водой, принимая пластичную форму его достаточно просто распределить по поверхности. При его использовании стоит учитывать, что мокрый асбест способен проводить электричество. Поэтому паяльник следует включать исключительно после полного высыхания изоляционного материала.

В заключение отметим, что достаточно простое устройство паяльника позволяет изготавливать его своими руками.

Самодельный вариант исполнения не во многом будет уступать покупному, если сделать устройство согласно распространенным рекомендациям.

Все о паяльниках. Устройство, виды, параметры выбора

Пайка микросхем, проводов, пластиковых и металлических деталей, выжигание. .. Все это осуществляется с помощью знакомого всем инструмента – паяльника. Он незаменим, когда нужно соединить мелкие детали путем нагрева – это известно всем. А вот чем отличается керамический паяльник от нихромового, в чем особенность импульсной модели и что такое паяльная станция – знает далеко не каждый. Наша статья поможет разобраться.

Содержание:

  1. 1. Принцип работы паяльника
  2. 2. Основные виды инструментов
  3. 3. Какая модель подойдет вам?

Возможно, вас удивит тот факт, что способ соединения материалов путем пайки был известен человечеству уже 5000 лет назад. Мелкие металлические детали соединялись за счет расплавления под воздействием высоких температур. Это широко использовали ювелиры, оружейники и другие мастера. Примитивные инструменты для пайки представляли собой ручные приспособления с узким металлическим наконечником, который нагревали на открытом огне. В начале XX века появился специальный электроинструмент под названием «паяльник». Что он собой представляет? Расскажем подробнее.

Принцип работы паяльника

Инструмент преобразует электрическую энергию в тепловую и передает тепло в зону пайки. Встроенный внутри нагревательный элемент накаляет рабочую часть – жало, при этом температура нагрева может достигать 400 – 450 °С. При воздействии на обрабатываемую поверхность раскаленный  наконечник расплавляет припой, а он уже – соединяемые детали. При застывании расплавленной субстанции происходит их  фиксация.

Выбирая паяльник, следует учесть, что по типу питания они бывают сетевые и аккумуляторные. Первые требуют подключения к электросети и используются в мастерских, быту, на производстве. Есть модели не только со стандартным напряжением 220 В, но и рассчитанные на работу с пониженным напряжением 12, 24 В и т.д. (питаются от понижающего трансформатора). Аккумуляторные имеют встроенные элементы питания, поэтому не привязаны к месту работы – это очень удобно, когда нужно быстро припаивать изделия в разных местах. Находят применение в ремонте музыкальной аппаратуры,  автомобилей и электромонтажных работах. Но время функционирования аккумуляторных паяльников ограничено зарядом батареи, поэтому используют их для периодических задач. Когда пайка занимает большую часть процесса, например, при работе с микросхемами, необходим сетевой инструмент.

Основные виды инструментов

Хотите купить паяльник для работы или личного пользования? Не стоит приобретать первый попавшийся. Ведь нужно подходить к вопросу выбора с умом. Для простых задач, например, соединения пары проводов или оторвавшегося пластикового элемента, нужен один инструмент, для сложных – типа пайки микросхем и радиоаппаратуры – другой. Зная особенности разных видов паяльников, вы сможете выбрать подходящий для себя.

По принципу нагрева различают

  • Нихромовые – такие инструменты имеют нихромовую проволоку, через которую передается ток. Он может быть переменный сетевой либо постоянный или переменный от трансформатора при работе с низким напряжением. У самых простых моделей проволочная спираль намотана на корпус, внутри которого есть наконечник (при этом корпус не проводит ток). Также нихромовый элемент может быть помещен в изоляторы, уменьшающие потери тепла. Преимущества: доступная стоимость, неприхотливость к условиям использования, стойкость к ударам. Недостатки: долго нагревается, время службы сокращается из-за сгорания спирали. Такие модели подходят для нечастых работ, когда не важна высокая производительность.
  • Керамические – в таких инструментах применяются керамические стержни, которые нагреваются от контактов, находящихся под напряжением. Преимущества: долговечность, возможность интенсивного использования без риска перегорания, быстрый нагрев. Недостатки: керамический стержень боится ударных воздействий, прихотлив к использованию оснастки – нужны только родные жала.
  • Индукционные – эти паяльники оснащены катушкой индуктора. На наконечнике присутствует ферромагнитное покрытие, в котором создается магнитное поле – в результате осуществляется разогрев сердечника. Когда температура достигает рабочего значения, нагрев прекращается, а при снижении температуры возобновляется за счет восстановления ферромагнитных свойств. Преимущества: температура нагрева поддерживается автоматически, не требуется термодатчика и сложной электроники для контроля. Недостатки: поскольку инструмент поддерживает температуру по точке Кюри, для разных температур нагрева нужны свои жала.
  • Импульсные – как правило, в такие устройства входит частотный преобразователь и высокочастотный трансформатор, и жало тоже является частью цепи. Сначала происходит повышение частоты напряжения, затем снижение данного значения до рабочего. Наконечник фиксируется на токосъемниках вторичной обмотки трансформатора – это обеспечивает прохождение через него больших токов и мгновенный нагрев. Причем он происходит только при нажатии и удерживании пусковой клавиши инструмента, после ее отпускания рабочая часть остывает. Преимущества: быстрый разогрев, удобство работы с мелкими и крупными элементами за счет регулировки мощности. Недостатки: такие устройства не предназначены для продолжительного цикла работ.

По конструкции различают

  • Стержневые – традиционный тип паяльников. Инструмент имеет прямую конструкцию в виде стержня. В длинной рукоятке закреплена рабочая часть с жалом. Удобны для работы в труднодоступных местах и пайки мелких элементов.
  • Пистолеты – у таких моделей рабочая часть расположена под углом в 90º относительно рукоятки. Используются при проведении ремонтных и электромонтажных работ.
  • Паяльные станции – сложные устройства, состоящие из рабочего инструмента и соединенного с ним блока управления. Станции различаются по принципу работы: у инфракрасных пайка происходит за счет инфракрасного излучения, у термовоздушных – за счет струи нагретого воздуха,  у цифровых – за счет понижения напряжения с помощью трансформатора. Последние идеально подходят для работы с чувствительными к статическому напряжению микросхемами: пайка при пониженном напряжении исключает риск повреждения платы. В таких моделях предусмотрено точное поддержание температуры нагрева.

Что выбрать? Решайте исходя из предстоящих задач. После того как вы определитесь с типом паяльника, следует учесть еще несколько важных характеристик, а также узнать о возможностях инструмента.

Какая модель подойдет вам?

В первую очередь нужно определиться с мощностью устройства. Если вы хотите паять электронные компоненты, достаточно модели мощностью до 30 Вт. К примеру, беспроводной паяльник на батарейках ЗУБР мощностью в 6 Вт подойдет для пайки электрокомпонентов проводки автомобиля, нечастых электромонтажных работ в быту, гараже и т. д. Большая мощность не нужна и при работе с микросхемами – для таких целей можно использовать модель СВЕТОЗАР SV-55300-30 мощностью в 30 Вт. Чтобы паять толстые провода или заниматься лужением,  выбирайте мощное устройство – до 100 – 150 Вт, например, паяльник СВЕТОЗАР для лужения (100 Вт). Если вам нужен инструмент для быстрого расплавления твердых материалов, таких как стекло, чугун, сталь, рекомендуем модель мощностью свыше 150 Вт, например, паяльный пистолет Sturm SI2321C на 200 Вт.

Также важно учесть при выборе температуру нагрева. Максимальное значение может достигать 400 – 450 °С. Однако столь высокая температура нужна не во всех случаях. Именно поэтому у мастеров пользуются популярностью паяльники с возможностью регулировки рабочей температуры, например, в пределах от 100 до 400 °С. Инструмент можно настроить на плавление конкретного вида материала. У многих современных устройств есть термодатчик, который контролирует процесс нагрева и помогает поддерживать температуру на одном уровне. Время нагрева до рабочей температуры, как правило, составляет 4 – 6 минут.

Еще один важный аспект выбора – это тип жала паяльника. Прежде всего учитывайте его форму: существуют наконечники в виде конуса, иглы, стержня со скошенной кромкой, отвертки и т.д. Последний вид является универсальным, так как отлично подходит для удерживания припоя и имеет достаточную площадь рабочей части для прогрева. Если наконечник медный, путем заточки ему можно самостоятельно придать любую форму. Существуют несгораемые жала, которые покрыты защитным металлом, например, никелем. Обработке такие элементы не подлежат, поэтому необходимо сразу выбирать наконечники нужной формы или покупать паяльник с набором сменной оснастки. Стоит отметить, что никелированные жала служат дольше, так как медь внутри них не плавится. Однако такие изделия нельзя перегревать и подвергать ударным воздействиям.

Обратите внимание на комплектацию инструмента. Хорошо, если в набор входят наконечники, припой, флюс. Также пригодится кейс для хранения и переноски. Паяльные станции дополняются держателем, лупой, отсеком для очистки наконечника.

Выбирайте паяльник в нашем интернет-магазине! У нас вы подберете подходящую по параметрам модель, а также сможете купить необходимые для работы расходные материалы. Оформляйте заказ через сайт или звоните менеджеру по телефону 8-800-333-83-28.

Расскажем как сделать паяльник своими руками в домашних условиях

Разнообразие современных паяльных станций поражает воображение. Кремниевые, импульсные, газовые… А можно изготовить традиционный паяльник (с нитью нагрева) своими руками. Об этом пойдет речь в изложенном материале.

Для любого радиолюбителя – паяльник является инструментом номер один. Разумеется, в магазинах можно подобрать электроприбор на любой вкус. Однако это стоит определенных денег, да и любому мастеру интересно приложить руки к изготовлению столь полезного устройства. К тому же, если вам нужен специфический инструмент – выручить может только самодельный прибор.

Для начала разберем, как устроен паяльник

Основу составляет корпус, который механически защищает нагревательный элемент. На корпус одевается ручка, состоящая из двух частей. Ее задача – уберечь руки от высокой температуры. Через нее проходит провод питания.

Нагревательный элемент (как правило, нихромовая проволока) намотан на изолятор, например – слюду. Внутри располагается жало, которое фиксируется в корпусе при помощи винта.
Существуют еще импульсные устройства, их принцип работы отличается от рассматриваемого варианта.

Как сделать простой паяльник в домашних условиях

Прежде всего, надо определиться с функциями. От этого будет зависеть выбранный проект. Нужен вам паяльник для SMD элементов, или для обслуживания автомобиля. Можно выбрать из нескольких вариантов.

Паяльник для гаража из керамического резистора С5-35В

Такие резисторы выдерживают большую температуру, имеют рассеиваемую мощность от 3 Вт до 150 Вт. Корпус элемента выполнен из жаростойкой керамики, рабочий элемент – нихромовая нить.
Делаем типичный автомобильный паяльник для экстренного восстановления проводки в гараже. Само собой, питание будет от аккумулятора 12 вольт.

Подойдет резистор С5-35В сопротивлением 20 Ом, мощностью 7 Вт.

Ручку удобнее всего сделать пистолетного типа. Материал – текстолит или эбонит, главное – хорошая термостойкость и плохая теплопроводность.

Нагревательный элемент у нас есть (собственно резистор), теперь изготовим рабочее жало и проводник для теплопередачи. Необходимо подобрать два медных прута. Один устанавливается внутрь корпуса С5-35В и послужит аккумулятором тепловой энергии. Второй пруток, потоньше – будет рабочим жалом.

ВАЖНО! Толстый пруток необходимо подогнать как можно плотнее к внутреннему диаметру резистора, для уменьшения теплопотерь.

Можно взять прут немного толще, и обточить его наждачкой, вращая в патроне дрели.

С одного торца сверлим отверстие с резьбой под крепежный винт, с противоположного – под рабочее жало. Примеряем пруток к резистору, протачиваем паз под стопорное кольцо.
Собираем конструкцию в единый элемент.

Устанавливаем все это в нагреватель (резистор), и проводим испытания. Полный нагрев происходит за 1-2 минуты. К аккумулятору подключаемся через предохранитель.

Приступаем к изготовлению ручки. Из текстолита выпиливаем две зеркальные половинки, сверлим в них отверстия для соединения и крепления нагревательного элемента.


Внутри выбираем пазы для проводки. Если есть желание – можно установить фиксируемый выключатель.

Собираем конструкцию в готовый прибор. Для соединения с аккумулятором можно припаять вилку для гнезда прикуривателя. Однако более практично будет оснастить провод разъемами типа «крокодил». Тогда можно будет подключать паяльник напрямую к клеммам АКБ, не опасаясь сгоревшего предохранителя в автомобиле.

ВАЖНО! В любом случае следует установить на проводе питания коробочку с предохранителем.

Возможны и другие варианты сборки, у кого какой материал в запасе.

Принцип работы остается неизменным.

Паяльник для SMD элементов

Как уже понятно из названия, инструмент будет маломощным с тонким жалом. Рабочий эскиз представлен на рисунке:

Основа конструкции – самодельный нагревательный элемент из стального винта, проволоки-константана, и медного жала.

Внутри винта, по его оси высверливается отверстие под жало, сделанное из медной проволоки. Сбоку маленькое отверстие для стального шарика, выступающего в роли фиксатора, шарик зажимается гайками. Поверх нагревателя, одетого на винт – располагается защитный металлический цилиндр.

В качестве изолятора используется стеклоткань, она достаточно термостойкая, чтобы выдержать температуру нагрева – 280 градусов.

Подробный чертеж конструкции паяльника:

И, собственно, проволочный нагревательный элементе:

Ручкой послужила сломанная кисть, в которой высверливается сквозное отверстие под питающий кабель.

Конструкция готова. Блок питания паяльника – регулируемый, 0-15 вольт. Провод лучше делать как можно тоньше, подойдет сечение 0,75. Мощность маленькая, с толстым кабелем неудобно работать.

Выполнять тонкую работу таким прибором – одно удовольствие.

Подставка для паяльника

Как самостоятельно сделать паяльник, мы разобрались. Теперь делаем держатель. Идеальная подставка должна иметь три отсека. Для припоя, канифоли и протирочной губки. Можно предусмотреть отсек для сменных жал. В общем – совершенству конструкции нет предела.

Однако большинство радиолюбителей предпочитают самостоятельно сделать подставку максимально аскетичной. При этом примитивные конструкции оказываются удобнее промышленных вариантов.
Как правило – достаточно дощечки, пары металлических крышек, и проволоки или жестяной ленты.

Если ремонт электроприбора застал врасплох, и под рукой есть только паяльник – подставку можно изготовить за несколько секунд буквально из подручных материалов. Например – из алюминиевой вилки.

На самом деле, если вы самостоятельно смогли сделать паяльник, то и подставка должна быть соответствующей. В принципе – ничего сложного. На пластине ДСП размещается регулятор мощности, необходимые емкости и даже зажим для проводов.

Регулятор можно изготовить самостоятельно, схем достаточно много выложено на профильных сайтах.

Изготовление коробочек тоже не вызовет сложностей.

А зажим типа «крокодил» просто устанавливается на винт.

В результате мы получаем полноценную паяльную станцию, не хуже магазинных аналогов. А трудозатраты – пара зимних вечеров.

Подставка для паяльника с лупой

Еще одно приспособление может улучшить качество работы с паяльником. Это лупа с подвижным креплением. Можно приобрести готовый вариант, как правило – производства КНР.

Или просто прикрепить к изготовленной подставке домашнее увеличительное стекло при помощи гибкого стержня или толстой медной проволоки.

Каждый элемент, описанный в статье – добавляет удобства радиолюбителю. А возможность изготовить приспособления самостоятельно – еще и сэкономит деньги.

About sposport

View all posts by sposport

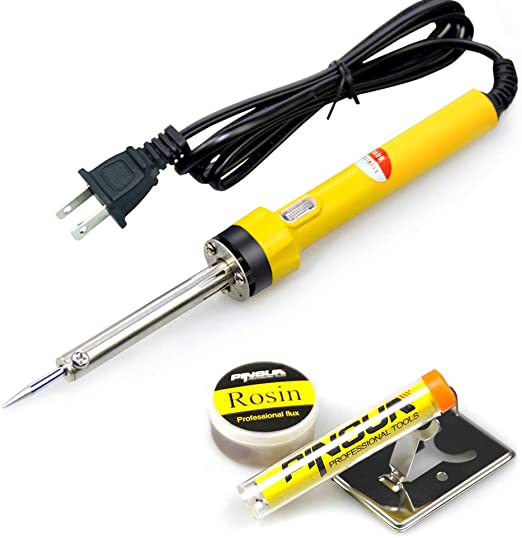

Паяльники. Виды и особенности. Как выбрать и устройство

Для многих людей паяльники считаются устройством с нагревателем из спирали. Хотя имеется множество типов паяльников, которые отличаются видом энергии потребления, способами преобразования в тепло и методами передачи тепла к месту пайки.

Наиболее распространены известные устройства, работающие от электричества – электропаяльники.

Виды паяльников

Электропаяльники с нагревателем из нихрома

Выполнены с нихромовой спиралью. Через нее проходит электрический ток. У инновационных моделей паяльников существует контроль нагрева наконечника с помощью термодатчика, который подает сигнал, чтобы вовремя отключить спираль, когда температура достигла рабочего режима. Термодатчик выполнен по принципу термопары.

Электропаяльники с нагревателем из нихрома имеют несколько разных исполнений. Простые паяльники имеют в конструкции нихромовую спираль. Она намотана на корпус из изоляционного материала. Внутри вставлен нагревающийся стержень. В конструкциях, более продвинутых нихром встроен в изоляторы, которые уменьшают потерю тепла, увеличивают теплоотдачу.

Есть варианты с нагревателями из нихрома, помещенного внутрь изоляционного материала белого цвета. Этот элемент иногда принимают за керамический нагреватель. Производители пользуются этим, чтобы оказать влияние на выбор покупателем паяльника.

Керамические

Существуют также конструкции паяльников, у которых нагреватель керамический, в виде стержня. Он нагревается от подведенного напряжения к его контактам. Такие нагреватели признаны, как более совершенные. Они имеют свои достоинства: быстрый нагрев, повышенный срок службы (если к нему бережно относиться), широкий интервал мощности и температуры.

Паяльник индукционного типа

В этом устройстве стержень нагревается индукционной катушкой. Наконечник выполнен с покрытием из ферромагнитного материала. В этом материале катушка образует магнитное поле, от которого наводится ток, нагревающий сердечник паяльника.

Когда температура достигла необходимого значения, ферромагнитное покрытие уже не имеет магнитных свойств, вследствие чего сердечник больше не нагревается. Когда температура понизится до определенного значения, то ферромагнитные свойства покрытия вновь восстанавливаются, снова начинается нагревание сердечника. Так осуществляется автоподдержание температуры сердечника паяльника в диапазоне работы, не используя датчик или электронное управление.

Импульсные паяльники

Такой тип паяльников относится к особой категории. Порядок их включения таков: нажимают кнопку пуска и держат ее в нажатом состоянии. Наконечник паяльника быстро нагревается, за несколько секунд, достигает рабочей температуры. Осуществляется пайка необходимого места. После пайки кнопка выключается, происходит охлаждение паяльника.

В импульсных паяльниках российского производства работает схема следующего исполнения. В электрическую цепь включен медный провод (он же является наконечником). Схема состоит из трансформатора высокой частоты, частотного преобразователя, повышающего частоту напряжения сети до 40 кГц. Трансформатор уменьшает напряжение сети до рабочего значения. Сердечник паяльника закреплен к токосъемнику вторичной катушки трансформатора. Это дает возможность образования в нем значительного тока, быстрого нагрева. Инновационные паяльники оснащены регуляторами ступеней температуры и мощности, которые позволяют паять как крупные детали, так и элементы мелкой электроники.

Газовые паяльники

Они принадлежат автономным приборам. Применяются в любых местах. Это является их основным преимуществом. Нагрев жала паяльника происходит от газового пламени. В паяльник встроен баллон с газом, который можно самостоятельно заправить от баллончика для зажигалок. Если отсоединить от такого паяльника насадку, то он может выполнять функции газовой горелки.

Паяльник на аккумуляторе

Это устройство также относится к автономным инструментам. Оно имеет маленькую мощность, до 15 ватт, служит для пайки электронных мелких деталей.

Паяльные станции

Существует два вида паяльных станций. Это инфракрасный тип и термовоздушные станции. Они не так распространены, но имеют свои преимущества.

Термовоздушное исполнение паяльных станций оснащено нагревом зоны пайки от напора горячего воздуха, который выходит из паяльного сопла. Они напоминают фены, выходящий воздух которых поступает из сопла. Компрессорные и турбинные паяльные станции отличаются способами образования давления воздуха. У термовоздушных в корпусе паяльника расположен электромотор с крыльчаткой, который подает поток воздуха. В станциях компрессорных давление образуется компрессором с диафрагмой. Компрессор также расположен в корпусе станции.

Инфракрасное исполнение станций производит нагрев излучением инфракрасных волн. Нагревающаяся зона может иметь размер 10-60 мм. Ее размеры определяются регулировочной системой окна инфракрасного излучателя. Разную форму окна получают, применяя отражающую ленту, сделанную из фольги. Она закрывает участки электронной платы, которые не нужно нагревать.

Как выбирать паяльники

Паяльник нужно выбирать исходя из его параметров по температуре и мощности, а также условий применения, личными требованиями пользователя. Если необходимо пользоваться паяльником там, где отсутствует электричество, то приобретают автономные типы паяльников, это аккумуляторные или газовые. Инфракрасные и термовоздушные станции пайки применяются чаще для особых работ для пайки деталей электроники. Электропаяльники с импульсным нагревом имеют высокую скорость работы, широко распространены среди людей, не любящих ждать долгого нагрева.

Можно выделить некоторые критерии выбора паяльника:
  • Мощность. Необходимая мощность паяльника выбирается в зависимости от типа выполняемых работ. Если нужен для припаивания электронных деталей, то лучше подойдет мощность до 25 ватт. Можно применить устройство и с мощностью 40 ватт, но тогда на жало придется намотать медную проволоку или сделать насадку. Для лужения и пайки толстых проводов, а также удаления припоя он также является оптимальным выбором.

При более объемных работ по пайке массивных и жестяных деталей со значительным отводом тепла лучше приобрести паяльник мощностью от 100 до нескольких сотен ватт. Для таких целей хорошо подходит паяльник молоткового типа.

  • Термостабилизация. Для профессиональных пайщиков самым удобным видом паяльника стал образец с термостабилизацией, который повышает удобство работы, скорость и качество пайки. Для обычных любителей, которые изредка занимаются пайкой, такая модель также является удобной, так как на ней можно выставить необходимую температуру с автоматическим ее поддержанием. Лучше, чтобы на паяльнике была возможность точной установки температуры, а не просто верхнего и нижнего предела. Вместо регулировки температуры может предлагаться изменение мощности, которая не имеет связи с температурой. Без нагрузки и отдачи тепла паяльники будут перегреваться, а при хорошей теплоотдаче во время пайки, температуры может не хватить для работы. Регулятор мощности для паяльника выполняют на основе диммера.
  • Жало. Важным делом при выборе паяльника является наличие возможности менять различной конфигурации жала. Если сердечник паяльника сделан из меди, то конфигурацию жала можно легко выполнить любой формы, если заточить его. Можно также вместо заточки сплющить его молотком. А если сердечник покрыт несгораемым материалом (никелем или другим металлом), то точить его не рекомендуется. Поэтому при решении выбора паяльника нужно спросить у продавца о комплектации его запасными жалами.

Жала, покрытые никелем, не дают доступа к меди. Электрические паяльники с такими жалами требуют аккуратного обращения, не допускать перегрева. Покрытие может оказаться недостаточным по качеству.

Формы наконечников существуют самые различные: конусообразные, в виде иглы, со скошенной кромкой, в виде отвертки и т.д. Каждая форма подходит для своего вида работ. Универсальными формами являются жала, заточенные под отвертку. Они подходят для многих типов работ. Припой на них хорошо держится. За счет значительной площади скоса можно быстро нагревать деталь для пайки.

Изготовители паяльников советуют применять родные жала, которые входят в комплект керамических нагревателей, так как при замене наконечников на детали других производителей нарушается режим температуры работы нагревателя, что обуславливает его поломку.

  • Нихромовый или керамический. Некоторые любители, часто занимающиеся пайкой радиодеталей, могут дать конкретные рекомендации и советы по своему опыту применения таких устройств, с различными видами нагревателя.

Преимущества нихромовой проволоки в качестве нагревателя: невысокая стоимость, меньше, чем у керамической модели, не опасны падения и удары. Недостатки: медленный нагрев, ограниченный срок службы, так как постепенно при работе проволока сгорает. Но это происходит только при долгом ежедневном применении. Если паять изредка, то нихромовая проволока не будет сгорать.

Преимуществом керамического нагревательного элемента является долговечность. При бережной аккуратной работе паяльник будет служить много лет. Скорость его нагревания выше нихрома. Из недостатков можно назвать опасность поломки при ударе или падении. Паяльник работает только со своими родными жалами.

Похожие темы:

Нагревательный элемент для паяльника своими руками. Нагревательный элемент для паяльника своими руками Расчет и ремонт нагревательной обмотки паяльника

Электрический паяльник – это ручной инструмент, предназначенный для скрепления между собой деталей посредством мягких припоев , путем разогрева припоя до жидкого состояния и заполнения ним зазора между спаиваемыми деталями.

Как видите на чертеже электрическая схема паяльника очень простая, и состоит всего из трех элементов: вилки, гибкого электропровода и нихромовой спирали.


Как видно из схемы, в паяльнике отсутствует возможность регулировки температуры нагрева жала. И даже, если мощность паяльника выбрана правильно, то все равно не факт, что температура жала будет требуемой для пайки, так как длина жала со временем уменьшается за счет постоянной его заправки, припои тоже имеют разные температуры плавления. Поэтому для поддержания оптимальной температуры жала паяльника приходится подключать его через тиристорные регуляторы мощности с ручной регулировкой и автоматическим поддержанием заданной температуры жала паяльника.

Устройство паяльника

Паяльник представляет собой стержень из красной меди, который нагревается спиралью из нихрома до температуры плавления припоя. Стержень паяльника делается из меди благодаря высокой ее теплопроводности. Ведь при пайке нужно быстро передать жалу паяльника от нагревательного элемента тепло. Конец стержня имеет клиновидную форму, является рабочей частью паяльника и называется жалом. Стержень вставляется в стальную трубку, обернутую слюдой или стеклотканью. На слюду намотана нихромовая проволока, которая служит нагревательным элементом.

Поверх нихрома намотан слой слюды или асбеста, служащий для снижения потерь тепла и электрической изоляции спирали из нихрома от металлического корпуса паяльника.


Концы нихромовой спирали соединены с медными проводниками электрического шнура с вилкой на конце. Для обеспечения надежности этого соединения концы нихромовой спирали согнуты и сложены вдвое, что снижает нагрев в месте соединения с медным проводом. В дополнение соединение обжато металлической пластинкой, лучше всего обжим делать из алюминиевой пластины, которая имеет высокую теплопроводность и будет эффективнее отводить тепло от места соединения. Для электрической изоляции на место соединения надевают трубки из термостойкого изоляционного материала, стеклоткани или слюды.


Медный стержень и нихромовая спираль закрывается металлическим корпусом, состоящим из двух половинок или сплошной трубки, как на фотографии. Корпус паяльника на трубке фиксируется накидными колечками. На трубку, для защиты руки человека от ожога, насаживается ручка из плохо провидящего тепло материала, дерева или термостойкой пластмассы.


При вставлении вилки паяльника в розетку электрический ток поступает на нихромовый нагревательный элемент, который нагревается и передает тепло медному стержню. Паяльник готов к пайке.

Маломощные транзисторы, диоды, резисторы, конденсаторы, микросхемы и тонкие провода паяют паяльником мощностью 12 Вт. Паяльники 40 и 60 Вт служат для пайки мощных и крупногабаритных радиодеталей, толстых проводов и небольших деталей. Для пайки крупных деталей, например, теплообменников газовой колонки, потребуется уже паяльник мощностью сто и более Вт.

Напряжение питания паяльников

Электрические паяльники выпускаются рассчитанные на напряжение питающей сети 12, 24, 36, 42 и 220 В, и этому есть свои причины. Главной, является безопасность человека, второй – напряжение сети в месте выполнена паяльных работ. В производстве, где все оборудование заземлено и имеется высокая влажность, разрешено использовать паяльники напряжением не более 36 В, при этом корпус паяльника должен быть обязательно заземлен. Бортовая сеть у мотоцикла имеет напряжение постоянного тока 6 В, легкового автомобиля – 12 В, грузового – 24 В. В авиации используют сеть частотой 400 Гц и напряжением 27 В.

Есть и конструктивные ограничения, например, паяльник мощностью 12 Вт сложно сделать на питающее напряжение 220 В, так как спираль потребуется мотать из очень тонкого провода и поэтому намотать много слоев, паяльник получится большим, не удобным для мелкой работы. Так как обмотка паяльника намотана из нихромовой проволоки, то питать его можно как переменным, так и постоянным напряжением. Главное чтобы напряжение питания соответствовало напряжению, на которое рассчитан паяльник.

Мощность нагрева паяльников

Мощностью электрические паяльники бывают 12, 20, 40, 60, 100 Вт и больше. И это тоже не случайно. Для того, чтобы припой при пайке хорошо растекался по поверхностям спаиваемый деталей, их нужно прогреть до температуры чуть большей, чем температура плавления припоя. При контакте с деталью тепло передается от жала к детали и температура жала падает. Если диаметр жала паяльника не достаточный или мощность нагревательного элемента мала, то отдав тепло, жало не сможет нагреться до заданной температуры, и паять будет невозможно. В лучшем случае получится рыхлая и не прочная пайка.

Более мощным паяльником можно паять маленькие детали, но возникает проблема недоступности к месту пайки. Как, например, запаять в печатную плату микросхему с шагом ножек 1,25 мм жалом паяльника размером в 5 мм? Правда есть выход, на такое жало навивают несколько витков медного провода диаметром 1мм и концом уже этого провода паяют. Но громоздкость паяльника делают работу практически не выполнимой. Есть и еще одно ограничение. При большой мощности, паяльник быстро прогреет элемент, а многие радиодетали не допускают нагрева выше 70˚С и по этому, допустимое время их пайки составляет не более 3 секунд. Это диоды, транзисторы, микросхемы.

Ремонт паяльника своими руками

Паяльник перестает нагреваться по одной из двух причин. Это в результате перетирания сетевого шнура или перегорания нагревательной спирали. Чаще всего перетирается шнур.

Проверка исправности сетевого шнура и спирали паяльника

При пайке сетевой шнур паяльника постоянно изгибается, особенно сильно в месте выхода из него и вилки. Обычно в этих местах, особенно если сетевой шнур жесткий, он и перетирается. Сначала проявляться такая неисправность недостаточным нагревом паяльника или периодическим его охлаждением. В конечном итоге, паяльник перестает нагреваться.

Поэтому перед ремонтом паяльника нужно проверить наличие питающего напряжения в розетке. Если напряжение в розетке есть, то проверить сетевой шнур. Иногда неисправность шнура можно определить, плавно перегибая его в месте выхода из вилки и паяльника. Если паяльник при этом стал чуть теплее, значит точно неисправен шнур.

Проверить исправность шнура можно подключив к штырям вилки щупы мультиметра, включенного в режим измерения сопротивления . Если при изгибании шнура показания будут изменяться, то шнур перетерся.

Если обнаружилось что, обрыв шнура находится в месте выхода из вилки, то для ремонта паяльника достаточно будет отрезать часть шнура вместе с вилкой и установить на шнур разборную .

В случае, если шнур перетерся в месте выхода из ручки паяльника или мультиметр, подключенный к штырям вилки, при изгибании шнура не показывает сопротивление, то придётся разбирать паяльник. Для получения доступа к месту присоединения спирали к проводам шнура достаточно будет снять только ручку. Далее последовательно прикоснуться щупами мультиметра к контактам и штырям вилки. Если сопротивление равно нулю, то в обрыве спираль или плохой контакт ее с проводами шнура.

Расчет и ремонт нагревательной обмотки паяльника

При ремонте или при самостоятельном изготовлении электрического паяльника или любого другого нагревательного прибора приходится мотать нагревательную обмотку из нихромовой проволоки. Исходными данными для расчета и выбора проволоки является сопротивление обмотки паяльника или нагревательного прибора, которое определяется исходя из его мощности и напряжения питания. Рассчитать, какое должно быть сопротивление обмотки паяльника или нагревательного прибора можно с помощью таблицы.

Зная напряжение питания и измеряв сопротивление любого нагревательного электроприбора, например паяльника, электрочайника , электрического обогревателя или электрического утюга , можно узнать потребляемую этим бытовым электроприбором мощность. Например, сопротивление электрочайника мощностью 1,5 кВт будет равно 32,2 Ом.

Таблица для определения сопротивления нихромовой спирали в зависимости от мощности и питающего напряжения электрических приборов, Ом
Потребляемая мощность
паяльником, Вт
Напряжение питания паяльника, В
12 24 36 127 220
12 12 48,0 108 1344 4033
24 6,0 24,0 54 672 2016
36 4,0 16,0 36 448 1344
42 3,4 13,7 31 384 1152
60 2,4 9,6 22 269 806
75 1. 9 7.7 17 215 645
100 1,4 5,7 13 161 484
150 0,96 3,84 8,6 107 332
200 0,72 2,88 6,5 80,6 242
300 0,48 1,92 4,3 53,8 161
400 0,36 1,44 3,2 40,3 121
500 0,29 1,15 2,6 32,3 96,8
700 0,21 0,83 1,85 23,0 69,1
900 0,16 0,64 1,44 17,9 53,8
1000 0,14 0,57 1,30 16,1 48,4
1500 0,10 0,38 0,86 10,8 32,3
2000 0,07 0,29 0,65 8,06 24,2
2500 0,06 0,23 0,52 6,45 19,4
3000 0,05 0,19 0,43 5,38 16,1

Рассмотрим на примере как пользоваться таблицей. Допустим, требуется перемотать паяльник мощностью 60 Вт рассчитанный на напряжение питания 220 В. По самой левой колонке таблицы выбираете 60 Вт. По верхней горизонтальной строке выбираете 220 В. В результате расчета получается, что сопротивление обмотки паяльника, не зависимо от материала обмотки, должно быть равно 806 Ом.

Если Вам понадобилось сделать из паяльника мощностью 60 Вт, рассчитанного на напряжение 220 В, паяльник, для питания от сети 36 В, то сопротивление новой обмотки должно будет уже равно 22 Ом. Вы можете самостоятельно рассчитать сопротивление обмотки любого электронагревательного прибора с помощью онлайн калькулятора.

После определения требуемой величины сопротивления обмотки паяльника из ниже приведенной таблицы выбирается подходящий, исходя из геометрических размеров обмотки, диаметр нихромовой проволоки. Нихромовая проволока представляет собой хромоникелевый сплав, который выдерживает температуру нагрева до 1000˚С и маркируется Х20Н80. Это означает, что в сплаве содержится 20% хрома и 80% никеля.

Для намотки спирали паяльника имеющей сопротивление 806 Ом из примера выше, понадобится 5,75 метров нихромовой проволоки диаметром 0,1 мм (нужно поделить 806 на 140), или 25,4 м проволоки диаметром 0,2 мм, и так далее.

Замечу, что при нагреве на каждых на 100° сопротивление нихрома увеличивается на 2%. Поэтому сопротивление спирали 806 Ом из выше приведенного примера при нагреве до 320˚С увеличится до 854 Ом, что практически не повлияет на работу паяльника.

При намотке спирали паяльника витки укладываются вплотную друг к другу. При нагревании докрасна поверхность нихромовой проволоки окисляется и образует изолирующую поверхность. Если вся длина проволоки не вмещается на гильзе в один слой, то намотанный слой покрывается слюдой и мотается второй.

Для электрической и тепловой изоляции обмотки нагревательного элемента лучшими материалами является слюда, стекловолоконная ткань и асбест. Асбест обладает интересным свойством, его можно размочить водой и он делается мягким, позволяет придавать ему любую форму, а после высыхания обладает достаточной механической прочностью. При изолировании обмотки паяльника мокрым асбестом надо учесть, что мокрый асбест хорошо проводит эклектический ток и включать паяльник в электросеть можно будет только после полного высыхания асбеста.

Решил перемотать сгоревший 40-ваттный паяльник. А почему и нет, если все материалы есть?

Но перемотанный на 220 в. сгорел при первом включении от выделявшейся гари при напряжении 150 в. Так как при перемотке использовал липкую ленту из стеклоткани. Поэтому нужно применять чистые от горючих веществ изоляционные материалы или их отжечь.

И сначала включать при пониженных напряжениях повышая до 220 в. по мере прекращения дыма. Например, для паяльника 40вт. через лампочки 15,25,40вт.

Снова мучиться, наматывая тонким проводом обмотку на 220в. мне расхотелось.

Взял нихром от фена для волос и намотал два слоя. Получился на 30в., 1,1А.

Потом у меня появился электронный трансформатор на 12в, который, возможно и подошёл бы

Для питания паяльника в один слой, но паяльник уже был готов.

Основные материалы для перемотки:

Слюда. Взята от слюдяного конденсатора большого размера типа КСО13.

Нихром. Из фена для волос.

Понижающий трансформатор и графитовый стержень от батарейки для сварки нихрома с медным проводом.

Асбестовый шнур для теплоизоляции.

Автогерметик чёрный. Выдерживает температуру до 300 градусов.

Металлическая оплётка. Для небольших паяльников может подойти оплётка от соединительных шлангов для унитазов, котлов,… Но она очень мягкая, может в два слоя.

Для 40вт. лучше оплётка пожёстче. От шлангов высокого давления, тормозных шлангов и т. д.

Провод МГТФ. Для перемотки трансформатора и для паяльника использовал с наружным диаметром по изоляции 0,7мм. Для приварки к нихрому двух отрезков провода диаметром в изоляции 2мм.

Обворачиваем слюдой место намотки и фиксируем её несколькими витками тонкой нитки.

Перед намоткой свариваем один отрезок с нихромом (у кого нет опыта – почитайте в Интернете, затем потренируйтесь), изолируем спай и вставляем в трубку ручки. Первый виток фиксирую, наматывая на него последующие два витка. Не забываем, что после вставленных выводов нужно место для крепления наружной оплётки, около 1см. и с торца так же. Последний виток фиксирую, обматывая его несколько раз тонким нихромом. Заводим в ручку второй отрезок толстого провода, потно скручиваем с нихромом, свариваем, изолируем. Выводы отрезков проводов из ручки необходимо хорошо зафиксировать, чтобы случайно не выдернуть витки. Хотя бы плотно вставить в ручку деревяшку на клею.

Теперь можно подключить к понижающему трансформатору или к блоку питания соответствующей мощности с регулируемым выходным напряжением для проверки нормальной работы нагревательной обмотки и приблизительного определения напряжения и тока, при котором она будет работать.

После остывания наматываем слой слюды затем асбестового шнура. Шнур в отличие от листового не крошится и плотнее ложится. Кого смущает асбест, тот может поискать замену. Какой-нибудь стекловолоконный шнур или материю.

Проверьте, что стянутая оплётка наденется на шнур. Смазываем автогерметиком и надеваем оплётку. Тем же нихромом приматываем край оплётки со стороны ручки, после чего натягиваем, уплотняем оплётку и приматываем к трубке спереди. Расплетаем и обрезаем кусачками ненужную часть оплётки. Пока герметик застывает, собираем мягкий, не плавящийся от жала паяльника, шнур. Поскольку в наличии был провод во фторопластовой изоляции диаметром по изоляции примерно 0,7мм, то и использовал его. Взял 6 проводов, сплёл их косичкой - получился мягкий крепкий кабель. Его припаиваем к выводам из паяльника, и спаи прикрепляем изолентой к ручке. Это даёт легко перепаять кабель, если он переломается у ручки.

Лёгкие и малогабаритные электронные трансформаторы для галогенных ламп дали повод применить их для питания низковольтных паяльников.

Мне попался на 160вт. с пробитыми 12-амперными транзисторами 13009. Поскольку такая мощность лишняя, заменил их на имеющиеся 4-амперные 13005. Вместо 8 витков шинки для 12в. , намотал 45 витков с отводом от 39. Установленный переключатель подключает паяльник

К 39 виткам – для пайки мелочи без перегрева или к 45 виткам. Выходной трансформатор устанавливается на плате на силикон с зазором до платы около 1мм. При необходимости, лишние витки легко вынимаются. Если переключатель мощности паяльника будете устанавливать внутри корпуса, то возможно придётся устанавливать трансформатор, сдвинув в одну сторону. Светодиодный индикатор с диодом и резистором установил в центре вых. трансформатора, подключив его к последним виткам.

Сетевую вилку можно прикрепить к корпусу, отрезав её от подобных устройств, например от настенных блоков питания, зарядок для сотовых. Также можно присоединить вилку на коротком кабеле, удобнее подключаться к тройникам.

При первом включении электронный трансформатор не заработал. Мала нагрузка. Так как нагрузка постоянная и к. з. не предвидится то не заморачиваясь переделкой на ОС по напряжению, добавил виток к имеющемся витку токовой обмотки на малом колечке, и он заработал.

Что здесь написано это общее направление. У каждого будет свой путь в зависимости от имеющихся у него комплектующих.

То это может быть интересно. Умение изменить напряжение питания у паяльника рассчитанного на 220 В кроме всего прочего позволяет вернуть в строй уже перегоревший. И использовать его в дальнейшем например с импульсным блоком питания от импортного телевизора, который на выходе даёт ровно половину сетевого. Сведение этих двух изделий вместе и даёт в результате промежуточный вариант между паяльником с регулятором и полноценной паяльной станцией. Это под силу любому радиолюбителю. Как это сделать покажу на примере изменения напряжения питания паяльника китайского производства, который не вызывал доверия для использования без доработки.

Разбираем паяльник

Для разборки паяльника было необходимо полностью вывернуть два винта соединяющих защитный кожух с нагревательным элементом и держащих жало, и три самореза крепящих рабочую часть к ручке. С проводов сдвинуть изоляцию и раскрутить соединительные скрутки.

Слюда со спиралью паяльника

Внутри защитного кожуха нагревательный элемент. Им и предстоит заняться. Необходимо произвести изменение в количестве намотанного нихромового провода - изменить сопротивление нагревательного элемента. Сейчас оно составляет 1800 Ом, нужно 400 Ом. Почему именно столько? Работающий в настоящее время с ИБП, паяльник имеет сопротивление 347 Ом, его мощность от 19 до 28 Вт, второй есть желание сделать менее мощным вот и добавил Ом.

Перемотка паяльника

Намотка жала паяльника

В нагреватель вновь вставляется жало, зажимается винтами и в патрон дрели. Если разборку и отмотку излишнего нихрома производить, держа нагревательный элемент в руках, то всё будет гораздо сложнее. Убирается увязочная проволока.

Снимаются освобождённые обёртки стеклоткани и слюды. В слюде со стороны жала есть прорезь, куда вставлен проводник, идущий от нихрома к сетевому проводу - поэтому не разматывается, а снимается с него ослабленная слюдяная обёртка. Слюда материал весьма хрупкий. Отсоединяется примотанный к проводнику конец нихромовой проволоки. Его толщина чуть более 4-х микрон.

Нихром сматывать в обязательном порядке на что-то круглое, идеальный вариант - катушка для ниток. Открутил - подмотал и так до конца. Отсоединять второй конец нихромовой проволоки не нужно.

Сопротивление паяльника провода

Теперь нужно намотать длину в 400 Ом, а в сантиметрах это будет примерно 70 (общая длина нихромовой проволоки 300 см это 1800 Ом, отсюда 400 Ом будет 66,66см). На длине 70 см ставится фиксатор (прищепка) и в висячем положении катушки, слегка направляя пальцами, производится намотка с интервалом, обеспечивающим её окончание у первого проводника. Норма попыток не ограничена, главное не порвать нихром. По окончанию намотки необходим контрольный замер сопротивления.

Как только получилось намотать необходимое количества нихрома, отрезаем проволоку с припуском в 1 - 2 см и приматываем к проводнику. Надеваем слюдяную обмотку, пропуская проводник в имеющуюся в ней прорезь и прижимаем к ней (естественно по верх неё).

Сверху устанавливаем обмотку из стеклоткани и уплотнив прижатием, наматываем увязочную проволоку. Нагревательный элемент рассчитанный на питание напряжением 85 - 106 В собран.

Сборка паяльника

Так как рабочая часть крепилась ранее к ручке невразумительно корявыми и короткими саморезами пришлось их заменить. Для этого в местах крепления на ручке были углублены отверстия под новые саморезы.

Перед тем как произвести соединение сетевого провода с проводниками идущими на нихромовый нагреватель на него был установлен и отрегулирован пластмассовый фиксатор.

Кожух нагревательного элемента заканчивается своего рода радиатором охлаждения, через отверстия в нём и крепится к ручке. Вот для увеличения эффекта охлаждения и был увеличен зазор между ним и ручкой при помощи металлических шайб.

Испытания

Потребление тока паяльника 190 мА

ИБП с которым будет работать паяльник на выходе под нагрузкой даёт от 85 до 106 В. Токопотребление 190 мА, это на минимуме напряжения. Мощность 16 Вт.

Потребление тока паяльника 240 мА

На максимуме напряжения токопотребление 260 мА. Мощность 26 Вт. Желаемое получено.

Скорость нагрева

В заключении тест на продолжительность нагрева. До 257 градусов за 2 минуты 20 секунд. Прекрасный результат, если принять во внимание, что от сети с напряжением 225 В он он нагревался до 250 градусов за 5 с половиной минут.

Таблица. Зависимость сопротивлении нагревательного элемента от мощности и напряжения паяльника

И вот таблица, которая поможет сориентироваться в необходимом сопротивлении нагревательного элемента в зависимости от желаемой мощности и имеющегося в наличии напряжения питания. Автор - Babay iz Barnaula.

Как известно, единственным доступным высокотемпературным изоляционным материалом с высокой теплопроводностью является слюда. Решить же проблему крепления слюды к поверхности оправки мне "помог" обычный цанговый карандаш. Так что, мне оставалось только выбрать подходящий размер карандаша и извлечь из него трубку с прорезью.


Чтобы не помять тонкостенную трубку, при установке в патрон дрели, я подобрал стальной прутик подходящего диаметра и заглушил им край трубки.


Теперь можно смело наматывать катушку нагревательного элемента.


Думаю, вы уже догадались, что если в прорезь этой трубки вставить край слюдяной прокладки, то, при намотке, витки проволоки надёжно зафиксируют прокладку. После намотки же, нагревательный элемент можно будет легко снять с трубки, двигая вдоль прорези.


Вот так выглядит готовый нагревательный элемент, сделанный своими руками. Все тонкости этой технологии Вы можете увидеть в прилагающемся видеоролике.


Поделись статьей:

Похожие статьи

Устройство паяльника: схема и принцип работы

Смотрите также обзоры и статьи:

Электрическая схема паяльника

Схема паяльника достаточно простая, она включает в себя несколько основных элементов: вилка, спираль, сделанная из нихрома, и провод.

Вилка и провод используются в том случае, если паяльник работает от сети, но существуют и паяльники, где питание поступает от встроенного источника.Спираль является основной частью паяльника, благодаря ей электричество преобразуется в тепло, после чего обрабатываемые детали нагреваются и происходит их спаивание.

Установка паяльника, а точнее, его жала, не регулируется, поэтому для поддержки необходимого значения температуры можно подключить его через регулятор мощности для возможности регулировать вручную и в дальнейшем поддерживать ее в ходе работы.

Мощность паяльника выбирается в зависимости от рода предстоящей работы: мелкие детали паяются прибором малой мощности.Это важно, потому что если взять паяльник с большой мощностью, то его жало не проникнет в труднодоступные места, а также велика вероятность перегрева. Для больших деталей и толстых проводов нужен паяльник помощнее (от 40 Вольт и выше). Если мощность будет недостаточной, то пайка будет некачественной с образованием пустот.

Подбор паяльника также зависит от напряжения. Паяльник напряжением 12 Вольт подойдет для работы в легковом автотранспорте, 24 Вольта - в грузовом автотранспорте, 27 Вольт - в воздушном транспорте, 36 Вольт - в помещениях с повышенной влажностью с выполнением обязательного заземления находящегося там электрооборудования.

Если у вас имеется паяльник, предназначенный на напряжение 12 В, а вы хотите переделать его на 220 Вольт, то придется намотать спираль слоями, что создаст трудности при производстве работ с небольшими по размеру деталями.

Если сеть соответствует паяльнику, то работать можно от переменного и от постоянного напряжения. Это из-за нихромового материала, из которого сделан нагреватель.

Обычно напряжение в паяльных инструментах составляет именно 220 Вольт.Для работы в помещениях с большой влажностью или запыленностью используйте приборы напряжением до 42 Вольт. Это вынужденная мера безопасности, исключающая вероятность поражения электрическим током.

Как устроен паяльник

Паяльником называется прибор, с помощью которого можно соединить между собой детали. Посредником между этими деталями - вещество, которое под высокой температурой плавится и переходит в состояние жидкости. После прекращения этого припой мгновенно твердеет и обеспечивает неразрывное соединение.Этот инструмент является незаменимым для людей, работающим с электроникой, благодаря тому, что благодаря ему можно не соединить детали, но и разъединить их.

Необязательно быть семью пядей во лбу и тщательно изучить внутреннее устройство паяльника для того, чтобы уметь его использовать, но если вдруг он выйдет из строя, то эта информация может помочь.

Паяльники, выпущенные в разное время, несомненно, имеют кое-какие отличия, однако, основные части подобны у всех моделей.Устройство паяльника выглядит следующим образом: основная часть - это стержень, который сделан из красной меди. При воздействии температуры именно он расплавляет припой. Почему выбран именно этот металл? Все потому, что именно он имеет высокий коэффициент теплопроводности. Стержень на конце выполнен в форме клина, для того, чтобы работа с мелкими деталями легче проходила и удобнее.

Вторая важная часть паяльника представляет собой трубку, сделанную из стали, куда помещается медный стержень.Эта конструкция называется нагревательным элементом. Сверху упомянутую трубку оборачивают слюдой. Для чего она нужна и чем заменить слюду в паяльнике? Слюду можно заменить обычную стеклотканью, поверх намотав нихромовую проволоку. Когда по ней будет проходить электрический ток. От этого стержень также будет нагреваться. На проволоке из нихрома находится еще один слой слюды, который необходим для защиты спирали от взаимодействия с корпусом паяльника, увеличивает уровень безопасности прибора.Кроме того, слой слюды нужен для того, чтобы сохранить и не нагревать впустую корпус прибора.

Рукоятка прибор может быть произведен из специального пластика, но ни в коем случае не из металла.

Что касается проводов, то они могут быть соединены с помощью алюминиевых зажимов, которые надежно припаяны. Их назначение не ограничивается только используемым качественным соединением.Чем больше мощность паяльника, тем больше возможностей, которые подвергаются воздействию медных проводов, и тем более нужных алюминиевых зажимов. Это нужно знать на тот случай, если при ремонте паяльника встанет вопрос об удалении этих зажимов.

Нагревательный элемент расположен внутри стального корпуса инструмента. В модели на корпусе может быть резьба для фиксации стержня, а также отверстия для отвода тепла, которые применяются в зависимости от рукоятки.

Рассмотрим, к примеру, индукционный паяльник и то, как он работает.Он начинает греться благодаря катушке индуктора. Наконечник покрыт ферромагнитным составом, что сказывается на создании магнитного поля. Сердечник начинает разогреваться. Когда градусы определенного уровня прекращается. При дальнейшем остальном происходит восстановление ферромагнитных характеристик и снова паяльник начинает увеличивать температуру. То есть поддержание температуры происходит автоматически без использования каких-либо термодатчиков и дополнительных электронных устройств.

В отличие от индукционного газового паяльник относится к устройству автономного типа. Его можно применять где угодно.

Пламя, обеспечивающее от сгорания газа, является источником тепла, от которого происходит нагревание жала. Газ в паяльник заправляется при помощи обычного баллончика.

Принцип работы паяльника

Схема работы заключается в следующем: когда происходит подключение паяльника к электрической сети, то нихромовая спираль пропускает через себя электроток и происходит ее нагревание.Тепло передается на медный стержень, из-за чего его температура может возрасти до очень высоких показателей, порядка 300 градусов. Из-за этого припой расплавляется под воздействием жала (стержня) и спаивает детали.

Разновидностей паяльников множества мощностей. В тех случаях, когда нужно спаять детали больших размеров или проводов с большим поперечным сечением, нужны паяльники с большим жалом и мощностью около 100 Ватт.Паяльники мощностью от 50 до 80 Ватт нашли свое применение для ремонта электрооборудования и радиотехники. Паяльники для пайки мелких элементов должны быть с тонким жалом и маломощные - около 20 Ватт.

В наше время выпускается множество видов паяльников, один из которых - с нагревателем из керамики. Такие паяльники очень капризны, если на его нагревательный элемент попадет немного воды или он упадет, может выйти из строя и возможности починки уже не будет. Дело в том, что нагревательный элемент состоит из керамической пластины очень небольшая толщина, а внутри - тонкая нихромовая спираль.При малейшем воздействии эта тонкая проволока рвется, и паяльник не подлежит ремонту.

Разновидностей паяльников много и их устройство и основы работы отличаются друг от друга. Выбор паяльника зависит от характера задачи, которую он должен решить.

  • Стержневые - наиболее распространенным видом. То, как они работают и из чего состоят - рассмотрели немного выше. Эта разновидность получила одобрение и признание у многих мастеров, работающих на дому, они неплохо справляются и с бытовой техникой.
  • Пистолетные - внешне похожи на оружие, также применяются для ремонтных работ. Рабочая часть и рукоятка расположена друг к другу под углом 90 градусов - это очень удобно для некоторых работ.
  • Паяльные станции - укомплектованы блоками управления, которые позволяют выполнять различные настройки - мощность, температуру, силу тока и пр.

Паяльные станции можно подразделить на несколько видов, от которых зависит их принцип работы:

  • Цифровые - принцип работ схож со стержневыми паяльниками.Отличие заключается в том, что здесь можно задать параметры для производства работ.
  • Инфракрасные - спаивание происходит благодаря инфракрасному излучению. Длина волн составляет до 10 мкм, а зона прогрева - до 60 мм.
  • Термовоздушные - при его работе припой плавится от горячего воздуха, направление которого регулируется соплом.
Расчет сопротивления нихромовой спирали

Нихромовую спираль можно найти в магазинах в виде катушки с намотанной проволокой. Эта форма очень удобная и компактная. Она является неотъемлемым элементом и изготавливается сплава с никелем. Отсюда и название - нихром.

Две известные марки - Х20Н80 (73% никеля и 23% хрома) и ХН60 (60% никеля и 18% хрома). Первый называют классическим видом, а второй создают для уменьшения стоимости проволоки, здесь уменьшен состав никеля и хрома, зато увеличено количество железа.

.Такие виды применимы для тех, которые имеют взаимодействие с воздухом.

Основным свойством нихромовой проволоки способность сопротивляться электротоку. Нихромовая спираль может использовать не только как нагревательный элемент, но также как материал для сопротивления электросхем. Для нагревателей используют спирали, которые применяются в тепловентиляторах и терморефлекторах, для электроотопления и в тенах отопительных приборов, а также в виде нагревателя для термооборудования.

Сплавы, которые получены в вакуумных печах, используются для промышленного оборудования.

Спирали из двух указанных наиболее распространенных марок отличаются от тем, что при изменении температуры не слишком меняется их сопротивление. Она частенько используются для резисторов, а также различных деталей.

Нихромовую спираль можно изготовить дома. Вам понадобится лишь проволока подходящей марки. Расчет нихромовой спирали зависит от удельного сопротивления проволоки, необходимой мощности.Рассчитывая мощность следует не упустить тот самый большой ток, при котором температура нихромовой спирали достиг нужного показателя.

Для расчета силы тока и температуры давно придуманы справочники, но это еще не всё. Обязательно должны быть учтены условия, при которых эксплуатируется нагреватель. Если нагреватель опустить в воду, то теплоотдача увеличится и ток можно увеличить вполовину расчетного. Если нагреватель закрытый, то отвод тепла будет уменьшаться, при этом ток нужно уменьшить на 50%.

Немаловажное значение имеет спиральный шаг: витки, расположенные близко друг к другу способствуют большему нагреву, если шаг большой, то остывание происходит быстрее. Все справочные значения приведены для нагревателей горизонтального типа, при изменении угла показания изменятся.

Применяя школьные знания, зная значение мощности и напряжения, находим и силу тока, а затем, применяя известный всем закон Ома, с легкостью находим сопротивление.

Длина спирали зависит от диаметра проволоки и удельного сопротивления, поэтому формула будет следующая: L = (Rπd 2 ) 4ρ, где
L - длина;
R - сопротивление;
d - диаметр проволоки;
π - 3,14;
ρ - удельное сопротивление материала (нихром).

Можно просто использовать табличное значение линейного сопротивления, а также поправки по температуре.

Тогда расчет будет другим: L = R / ρ ld , где ρ ld - сопротивление проволоки длиной 1 метр и диаметром d.

Для геометрического расчета спирали из нихрома, а именно количества витков, нам понадобится формула N = L / (π (D + d / 2)), при этом длина одного витка равна π (D + d / 2).

Конечно, фактически не занимается навивкой проволоки вручную.Намного проще пойти в магазин и купить нужную спираль со всеми необходимыми характеристиками.

ПОДХОДЯЩИЕ ТОВАРЫ

Поделиться в соцсетях

РАЗБОРКА И ПЕРЕМОТКА ПАЯЛЬНИКА

Если ты, товарищ по увлечению, уже «перерос» паяльник с регулятором напряжения, но ещё «не дорос» в своих амбициях до профессиональной паяльной станции, то это может быть интересно.Умение изменить напряжение питания у паяльника другого на 220 В кроме всего позволяет вернуть в строй уже перегоревший. И использовать его в будущем например с импульсным блоком питания от импортного телевизора, который на выходе даёт ровно половину сетевого. Сведение этих двух изделий вместе и даёт в результате промежуточный вариант между паяльником с регулятором и полноценной паяльной станцией. Это под силу любому радиолюбителю. Как это покажу на примере изменений напряжения питания паяльника китайского производства, который не вызывал доверия для использования без доработки.

Разбираем паяльник

Для разборки паяльника необходимо полностью вывернуть два винта соединяющих защитный кожух с нагревательным элементом, и три самореза крепящих рабочих часть к ручке. С проводов сдвинуть изоляцию и раскрутить соединительные скрутки.

Слюда со спиралью паяльника

Внутри защитного кожуха нагревательный элемент. Им и предстоит заняться. Необходимо произвести изменение в количестве намотанного нихромового провода - изменение сопротивления нагревательного элемента.Сейчас оно составляет 1800 Ом, нужно 400 Ом. Почему именно столько? Работает в настоящее время с ИБП, паяльник сопротивление сопротивление 347 Ом, его мощность от 19 до 28 Вт, второе есть желание сделать менее мощным вот и добавил Ом.

Перемотка паяльника

Намотка жала паяльника

В нагреватель вновь вставляется жало, зажимается винтами и в патрон дрели. Если разборку и отмотку излишнего нихрома, держа нагревательный элемент в руках, то всё будет намного сложнее.Убирается увязочная проволока.

Снимаются освобожденные обёртки стеклоткани и слюды. В слюде со стороны жала есть прорезь, куда вставлен проводник, идущий от нихрома к сетевому проводу - поэтому не разматывается, а снимается с него ослабленная слюдяная обёртка. Слюда материал весьма хрупкий. Отсоединяется примотанный к проводнику конец нихромовой проволоки. Его толщина чуть более 4-х микрон.

Нихром сматывать в обязательном порядке на что-то круглое, идеальный вариант - катушка для ниток.Открутил - подмотал и так до конца. Отсоединять второй конец нихромовой проволоки не нужно.

Сопротивление паяльника провода

Теперь нужно намотать длину в 400 Ом, а в сантиметрах это будет примерно 70 (общая длина нихромовой проволоки 300 см это 1800 Ом, отсюда 400 Ом будет 66,66см). На длине 70 см ставится фиксатор (прищепка) и висячем положение катушки, слегка направляя пальцами, производится намотка с интервалом, обеспечивающим ее окончание у первого проводника.Норма попытка не ограничена, главное не порвать нихром. По окончанию намотки необходим контрольный замер сопротивления.

Как только получилось намотать необходимое количество нихрома, отрезаем проволоку с припуском в 1–2 см и приматываем к проводнику. Надеваем слюдяную обмотку, пропуская проводник в имеющуюся в ней прорезь и прижимаем к ней (естественно по верх ней).

Сверху устанавливаем обмотку из стеклоткани и уплотнив прижатием, наматываем увязочную проволоку.Нагревательный элемент рассчитанный на напряжением 85 - 106 В собран.

Сборка паяльника

Так как рабочая часть крепилась ранее к ручке невразумительно корявыми и короткими саморезами пришлось их заменить. Для этого в местах крепления на ручке были установлены отверстия под новые саморезы.

Перед тем как произвести соединение сетевых проводов с проводниками установленный и отрегулирован пластмассовый фиксатор.

Кожух нагревательного элемента заканчивается своим радиатором охлаждения, через отверстия в нём и крепится к ручке. Вот для увеличения эффекта охлаждения и был увеличен зазор между ним и ручкой при помощи металлических шайб.

Испытания

Потребление тока паяльника 190 мА

ИБП с которым будет работать паяльник на выходе под нагрузкой даёт от 85 до 106 В. Токопотребление 190 мА, это на минимуме напряжения.Мощность 16 Вт.

Потребление тока паяльника 240 мА

На максимуме токопотребление 260 мА. Мощность 26 Вт. Желаемое получено.

Порядок действий

В заключении тест на продолжительность. До 257 градусов за 2 минуты 20 секунд. Прекрасный результат, если во внимание, что от сети с напряжением 225 он он нагревался до 250 градусов за 5 с половиной минут.

Таблица.Зависимость нагревательного элемента от мощности и напряжения паяльника

И вот таблица, которая поможет сориентироваться в необходимом сопротивлении нагревательного элемента в зависимости от желаемой мощности и имеющегося в наличии напряжения питания. Автор - Бабай из Барнаула.

Все о паяльниках. Устройство, виды, параметры выбора

Пайка микросхем, проводов, пластиковых и металлических деталей, выжигание ... Все это осуществляется с помощью знакомого всем инструмента - паяльника.Он незаменим, когда нужно соединить мелкие детали пути - это известно всем. А вот чем отличается керамический паяльник от нихромового, в чем особенность импульсной модели и что такое паяльная станция - знает далеко не каждый. Наша статья поможет разобраться.

Содержание:

  1. 1. Принцип работы паяльника
  2. 2. Основные виды инструментов
  3. 3. Какая модель подойдет вам?

Возможно, вас удивит тот факт, что способ соединения материалов пайки известен человечеству уже 5000 лет назад. Мелкие детали металлические соединялись за счет расплавления под воздействием высоких температур. Это широко использовали ювелиры, оружейники и другие мастера. Примитивные инструменты для пайки представляли собой ручные приспособления с узким металлическим наконечником, который нагревали на открытом огне. В начале XX века появился специальный электроинструмент под названием «паяльник». Что он собой представляет? Расскажем подробнее.

Принцип работы паяльника

Инструмент преобразует электрическую энергию в тепловую и передает тепло в зоне пайки.Встроенный внутри нагревательный элемент накаляет рабочую часть - жало. При воздействии на обрабатываемую поверхность раскаленный наконечник расплавляет припой, а он уже - соединяемые детали. При застывании расплавленной субстанции происходит их фиксация.

Выбирая паяльник, следует учесть, что по типу питания они бывают сетевые и аккумуляторные. Первые требуют подключения к электросети и используются в мастерских, быту, на производстве. Есть модели не только со стандартным напряжением 220 В, но и рассчитанные на работу с низким напряжением 12, 24 В и т.д. (питаются от понижающего трансформатора). Аккумуляторные имеют встроенные элементы питания, поэтому не привязаны к месту работы - это очень удобно, когда нужно быстро припаивать изделия в разных местах. Находят применение в ремонте музыкальной аппаратуры, автомобилей и электромонтажных работ. Но время функционирования аккумуляторных паяльников ограничено зарядом батареи, поэтому используют их для периодических задач.Когда пайка занимает большую часть процесса, например, при работе с микросхемами, необходим сетевой инструмент.

Основные виды инструментов

Хотите купить паяльник для работы или личного пользования? Не стоит приобретать первый попавшийся. Ведь нужно подходить к вопросу выбора с умом. Для простых задач, например, соединения пары проводов или оторвавшегося пластикового элемента, нужен один инструмент, для сложных - типа пайки микросхем и радиоаппаратуры - другой. Зная особенности разных видов паяльников, вы сможете выбрать подходящий для себя.

По принципу истории различают

  • Нихромовые - такие инструменты имеют нихромовую проволоку, которую передается ток. Он может быть переменный сетевой либо постоянный или переменный от трансформатора при работе с низким напряжением. У самых простых моделей проволочная спираль намотана на корпусе, внутри которого есть наконечник (при этом корпус не проводит ток). Также нихромовый элемент может быть помещен в изоляторы, уменьшающие потери тепла. Преимущества: доступная стоимость, неприхотливость к условиям использования, стойкость к ударам. Недостатки: долго нагревается, время службы сокращается из-за сгорания спирали. Такие модели подходят для нечастых работ, когда не важна высокая производительность.
  • Керамические - в таких инструментовх применяются керамические стержни, которые нагреваются от контактов, находящихся под напряжением. Преимущества: долговечность, возможность интенсивного использования без риска перегорания, быстрый нагрев. Недостатки: керамический стержень боится ударных воздействий, прихотлив к использованию оснастки - нужны только родные жала.
  • Индукционные - эти пльники оснащения катушкой индуктора. На наконечнике присутствует ферромагнитное покрытие, в котором создается магнитное поле - в результате происходит разогрев сердечника. Когда температура увеличивает значение, нагрев прекращается, при снижении температуры возобновляется за счет восстановления ферромагнитных свойств. Преимущества: система поддержки автоматически, не требуется термодатчика и сложной электроники для контроля. Недостатки: потому что нужны инструмент поддерживает температуру по точке Кюри, для разных условий положения свои жала.
  • Импульсные - как правило, в такие устройства входит частотный преобразователь и высокочастотный трансформатор, и жало тоже является частью цепи. Сначала происходит повышение напряжения, снижение данного значения до рабочего.Наконечник фиксируется на токосъемниках вторичной обмотки трансформатора - это обеспечивает прохождение через него через большие токов и мгновенный нагрев. Причем он происходит только при нажатии и удержании пусковой клавиши инструмента, после ее отпускания рабочая часть остывает. Преимущества: быстрый разогрев, удобство работы с мелкими и крупными элементами за счет регулировки мощности. Недостатки: такие устройства не предназначены для продолжительного цикла работ.

По конструкции различают

  • Стержневые - тип тип паяльников. Инструмент имеет прямую конструкцию в виде стержня. В длинной рукоятке закреплена рабочая часть с жалом. Удобны для работы в труднодоступных местах и ​​пайки мелких элементов.
  • Пистолеты - у таких моделей рабочая часть используется под углом в 90º относительно рукоятки. Используются при проведении ремонтных и электромонтажных работ.
  • Паяльные станции - сложное устройство, состоящее из рабочего инструмента и соединенного с ним блока управления. Станции различаются по принципу работы: у инфракрасных пайка происходит за счет инфракрасного излучения, у термовоздушных - за счет струи нагретого воздуха, у цифровых - за счет понижения напряжения с помощью трансформатора. Последние идеально подходят для работы с чувствительным к статическому напряжению микросхемами: пайка при пониженном напряжении исключает повреждения платы.В таких моделях точное поддержание системы температуры.

Что выбрать? Решайте исход из предстоящих задач. Следует учесть еще несколько важных характеристик, а также узнать о возможностях инструмента.

Какая модель подойдет вам?

В первую очередь нужно определиться с мощностью устройства. Если вы хотите паять электронные компоненты, достаточно мощностью до 30 Вт.К примеру, беспроводной паяльник на батарейках ЗУБР мощностью в 6 Вт подойдет для пайки электрокомпонентов проводки автомобиля, нечастых электромонтажных работ в быту, гараже и т.д. Большая мощность не нужна и при работе с микросхемами - для таких целей можно использовать модель СВЕТОЗАР SV-55300-30 мощностью в 30 Вт. Чтобы паять толстые провода или лужением, выбирайте мощное устройство - до 100 - 150 Вт, например, паяльник СВЕТОЗАР для лужения (100 Вт). Если вам нужен инструмент для быстрого расплавления твердых материалов, таких как стекло, чугун, сталь, рекомендуем модель мощностью свыше 150 Вт, например, паяльный пистолет Sturm SI2321C на 200 Вт.

Также важно учесть при выборе систему координат . Максимальное значение может достигать 400 - 450 ° С. Однако столь высокая температура нужна не во всех случаях. Именно поэтому у мастеров используются паяльники с популярностью рабочей температуры, например, в пределах от 100 до 400 ° С. Инструмент можно на настроить плавление конкретного вида материала. У многих современных устройств есть термодатчик, который контролирует систему и поддерживает температуру на одном уровне.Время до рабочей температуры, как правило, составляет 4 - 6 минут.

Еще один важный аспект выбора - это тип жала паяльника. Прежде всего учитывайте его форму: существуют наконечники в виде конуса, иглы, стержня со скошенной кромкой, отвертки и т.д. Последний вид является универсальным, так как отлично подходит для удерживания припоя и имеет достаточную площадь рабочей части для прогрева. Если наконечник медный, путем заточки ему самостоятельно можно придать любую форму.Существуют несгораемые жала, которые покрыты защитным металлом, например, никелем. Обработке такие элементы не подлежат, поэтому необходимо сразу выбирать наконечники нужной формы или покупать паяльник с набором сменной оснастки. Стоит отметить, что никелированные жала медь дольше, так как медь внутри них не плавится. Однако такие изделия нельзя перегревать и подвергать ударным воздействиям.

Обратите внимание на комплектацию инструмента . Хорошо, если в набор входят наконечники, припой, флюс.Также пригодится кейс для хранения и переноски. Паяльные станции дополняются держателем, лупой, отсеком для очистки наконечника.

Выбирайте паяльник в нашем интернет-магазине! У нас вы подберете подходящую по параметрам модель модель. Оформляйте заказ через сайт или звоните менеджера по телефону 8-800-333-83-28.

Устройство паяльника в разрезе: схема, принцип работы

Довольно распространенным инструментом, который используется в быту и промышленности, можно назвать электрический паяльник.Он требуется для самой различной работы, что используется при ремонте электрооборудования и пайке проводов. Для того, чтобы выбрать наиболее подходящий вариант рассматриваемого устройства, нужно разобраться с особенностями его конструкции и вставного.

Устройство паяльника

Электрическая схема паяльника

Надежность в работе и длительный срок эксплуатации обуславливается простотой рассматриваемой конструкции. Электрическая схема сочетания следующих элементов:

  1. Источника питания, осуществляющая бытовую сеть энергоснабжения.Также в продаже можно встретить портативные варианты исполнения со встроенным блоком питания.
  2. Вилка с проводом требуется в том случае, если конструкция питается от бытовой сети.
  3. Нагревательной рабочей части паяльника является проволочная спираль. Она преобразует электричество в тепловую энергию, за счет чего и происходит обрабатываемых элементов при пайке.

Электрическая схема паяльника

Принцип действия электрической схемы довольно прост.Нагревательной частью паяльника является спираль нихромовой проволоки, при прохождении по которой происходит ток нагрев обмотки. По специальному проводящему элемент проходит передача тепла жалу паяльника.

Устройство паяльника

Современные варианты реализации паяльника могут несколько отличаться. Однако, их основные элементы практически идентичны. Устройство паяльника можно охарактеризовать следующим образом:

  1. Основным элементом конструкции считается нагревательный стержень, на котором есть обмотка трансформатора.
  2. Для сохранения тепла и повышения значения КПД вставляется в специальную изоляционную трубку. При ее изготовлении используется теплостойкая стеклоткань.
  3. В местной власти отречься от власти, народ изоляционного материала.

Стержень вставляется в специальную изолирующую оболочку, а для безопасного использования устройства есть диэлектрическая рукоятка. Как правило, рукоятка изготавливается из теплостойкого пластика или древесины, применение металла не допускает.

При изготовлении наконечника часто используется красная медь, так как она обеспечивает быстрый перенос тепла от источника к исполнительному элементу конструкции. Кроме этого, рабочий элемент выдерживает высокую производительность.

Устройство паяльника в разрезе, чертеж

Распределение припоя по поверхности совершается наконечником инструмента. Именно поэтому он изготавливается в клиновидной форме.Его длина может отличаться, все зависит от области применения устройства и его предназначения.

Напряжение питания паяльников

Рассматривая виды паяльников также следует уделить внимание, какое рекомендуемое напряжение для питания. Как правило, используются обычные модели микросхем, которые могут работать в стандартной сети 220 Вольт. Это связано с применением трансформатора. Напряжение 220 В для некоторых устройств может быть слишком высоким.Примером можно назвать случаи, когда импульсные источники питания.

Отличными особенностями, имеющими источники питания импульсных паяльников, можно назвать нижеприведенные моменты:

  1. Нагревательное исполнение вторичной обмотка.
  2. Конструктивные особенности обеспечивают быстрый нагрев жала.
  3. Низкий показатель потребительской мощности.
  4. Некоторые модели позволяют регулировать показатель мощности в узком диапазоне.

Схемы импульсных паяльников могут отличаться, что во многом связано с тем, какая фирма занимается выпуском продукта. Примером можно назвать многочисленные китайские модели, характеризующиеся низкой надежностью.

Мощность паяльников

Мощность паяльника также может отличать в достаточно большом диапазоне. Этот показатель считается одним из наиболее важных, учитывается при подборе более подходящей модели.От подобного показателя зависит также система и некоторые другие характеристики. К основным рекомендациям по выбору можно отнести следующие моменты:

  1. Для работы с небольшими микросхемами подходит устройство, показатель мощности которого не более 25 ватт. Этого вполне достаточно для припаивания небольших элементов. Стоит учитывать, что слишком высокий показатель мощности к тому, что при работе микросхема может оплавится.
  2. Для спаивания толстых проводов используются устройства, показатель мощности которых 40 ватт.Температуры, которую можно получить при подобном показателе, достаточно для решения основных задач.

Схема регулятора мощности паяльника

Как правило, повышение рассматриваемого показателя минимального увеличения и стоимость изделия. Это проблемы, связанные с конструктивными особенностями, которые возникают на момент производства устройства.

Перемотка паяльника

При ремонте купленного руками или создании его своими приходится проводить намотку проволоки.Перед непосредственным выполнением работы довольно правильно провести соответствующие расчеты, как наиболее подходящая проволока выбирается в зависимости от сопротивления, мощности и напряжения источника питания. Рассчитать требующиеся показатели можно при применении различных таблиц.

После вычисления требуемых параметров подбирается наиболее подходящая под них проволока. Для этого также коммунистическая таблица, в которой определено соотношение параметров.Нихромовый состав включает комбинацию хрома и материала, за счет чего образец выдерживает испытание температуры до 1000 градусов Цельсия.

Процесс намотки предусматривает плотную укладку витков. Стоит учитывать, что при нагреве до высоких температур рассматриваемый материал покрывается окисью.

В качестве изоляционного материала представитель асбест, стекловолокно или слюда. Среди эксплуатационных качеств асбеста можно отметить тот, что он может размачиваться водой, пластичную форму достаточно просто распределить по поверхности.При его использовании стоит учитывать, что мокрый асбест способен проводить электричество. Поэтому паяльник следует исключительно после полного высыхания изоляционного материала.

В заключение отметим, что достаточно простое устройство паяльника позволяет изготавливать его своими руками.

Самодельный вариант исполнения не во многом будет уступать покупному, если сделать устройство согласно распространенным рекомендациям.

Паяльники. Виды и особенности.Как выбрать и устройство

Для многих людей паяльники считают нагревателем из спирали. Хотя существует множество типов паяльников, которые отличаются видом потребления энергии, преобразование в средствах преобразования тепла и методов передачи тепла к месту пайки.

Наиболее распространенные известные устройства, работающие от электричества - электропаяльники.

Виды паяльников

Электропаяльники с нагревателем из нихрома

Выполнены с нихромовой спиралью.Через нее проходит электрический ток. У инновационных моделей паяльников контроль системы наконечников с помощью термодатчика, который подает сигнал, чтобы вовремя отключить спираль, когда температура достигла рабочего режима. Термодатчик выполнен по принципу термопары.

Электропаяльники с нагревателем из нихрома имеют несколько разных исполнений. Простые паяльники имеют в конструкции нихромовую спираль. Она намотана на корпус из изоляционного материала. Внутри вставлен сообщение стержень.В более продвинутых конструкциях встроены в изоляторы, которые уменьшают потерю тепла, увеличивают теплоотдачу.

Есть варианты с нагревателями из нихрома, помещенного внутрь изоляционного материала белого цвета. Этот элемент иногда принимают за керамический нагреватель. Производители пользуются этим, чтобы оказывать на выбор покупателем паяльника.

Керамические

Существуют также конструкции паяльников, у которых нагреватель керамический, в виде стержня.Он нагревается от подведенного к его контактам. Такие нагреватели признаны, как более совершенные. Они имеют свои достоинства: быстрый нагрев, повышенный срок службы (если к нему бережно относиться), широкий интервал мощности и температуры.

Паяльник индукционного типа

В этом устройстве стержень нагревается индукционной катушкой. Наконечник выполнен с покрытием из ферромагнитного материала. В этом материале катушка образует магнитное поле, от которого наводится ток, сообщающий сердечник паяльника.

Когда температура достигла необходимого значения, ферромагнитное покрытие уже не имеет магнитных свойств, снабжение чего сердечник больше не нагревается. Когда температура понизится до определенного значения, то ферромагнитные свойства покрытия вновь восстанавливаются, снова начинается нагревание сердечника. Так осуществляется автоподдержание температуры сердечника паяльника в диапазоне работы, не используя датчик или электронное управление.

Импульсные паяльники

Такой тип паяльников относится к особой категории.Порядок их включения таков: нажимают кнопку пуска и держат ее в нажатом состоянии. Наконечник паяльника быстро нагревается, за несколько секунд, высокой рабочей температуры. Осуществляется пайка необходимого места. После пайки кнопка выключается, происходит охлаждение паяльника.

В импульсных паяльниках российского производства схема производства следующего исполнения. В электрическую цепь включен медный провод (он же является наконечником). Схема из трансформатора высокой частоты, частотного преобразователя, повышающего частоту напряжения сети до 40 кГц.Трансформатор уменьшает напряжение сети до рабочего значения. Сердечник паяльника закреплен к токосъемнику вторичной катушки трансформатора. Это дает возможность образования в нем значительного тока, быстрое сообщение. Инновационные паяльники устройства регулятора ступеней температуры и мощности, которые позволяют паять как крупные детали, так и элементы мелкой электроники.

Газовые паяльники

Они принадлежат автономным приборам. Применяются в любых местах.Это является их основным преимуществом. Нагрев жала паяльника происходит от газового пламени. В паяльник встроенный баллон с газом, который можно самостоятельно заправить от баллончика для зажигалок. Если отсоединить от такого паяльника насадку, то он может выполнять функции газовой горелки.

Паяльник на аккумуляторе

Это устройство также относится к автономным инструментам. Оно имеет маленькую мощность, до 15 ватт, служит для пайки электронных мелких деталей.

Паяльные станции

Существует два вида паяльных станций. Это инфракрасный тип и термовоздушные станции. Они не так распространены, но имеют свои преимущества.

Термовоздушное исполнение паяльных станций оснащено нагревом зоны пайки от напора горячего воздуха, который выходит из паяльного сопла. Они напоминают фены, выходящий воздух поступает из сопла. Компрессорные и турбинные паяльные станции технических средств образования давления воздуха.У термовоздушных в корпусе паяльника расположен электромотор с крыльчаткой, который под поток воздуха. В станциях компрессорного давления образует компрессором с диафрагмой. Компрессор также расположен в корпусе станции.

Инфракрасное исполнение станции производит излучение инфракрасных волн. Нагревающаяся зона может иметь размер 10-60 мм. Ее размеры регулировочной системы инфракрасного излучателя. Разную форму окна получить, применяя отражающую ленту, сделанную из фольги.Она закрывает участки электронной платы, которые не нужно нагревать.

Как выбирать паяльники

Паяльник нужно выбирать исходя из его параметров по температуре и мощности, а также условий применения, личными требованиями пользователя. Если необходимо пользоваться паяльником там, где отсутствует электричество, то приобретают автономные типы паяльников, это аккумуляторные или газовые. Инфракрасные и термовоздушные станции пайки чаще всего для особых работ для пайки деталей электроники.Электропаяльники с импульсным нагревом имеют высокую скорость работы, широко распространены среди людей, не любящих ждать долгого сообщения.

Можно выделить некоторые варианты выбора паяльника:
  • Мощность . Необходимая мощность паяльника выбирается в зависимости от типа выполняемых работ. Если нужен для припаивания электронных деталей, то лучше подойдет мощность до 25 ватт. Можно применить устройство мощностью 40 ватт, но тогда на жало придется намотать медную проволоку или сделать насадку.Для лужения и пайки толстых проводов, а также для удаления припоя он также является оптимальным выбором.

При более объемных работ по пайке массивных и жестяных деталей со значительным отводом тепла лучше приобрести паяльник мощностью от 100 до нескольких сотен ватт. Для таких целей хорошо подходит паяльник молоткового типа.

  • Термостабилизация . Для профессиональных пайщиков самым видом паяльника стал образец с термостабилизацией, который повышает удобство работы, скорость и качество пайки.Для таких обычных любителей, которые изредка занимаются пайкой, модель также является удобной, так как на ней можно выставить температуру с автоматическим ее поддержанием. Лучше, чтобы на паяльнике была возможность точной установки температуры, а не просто верхнего и нижнего предела. Вместо регулировки температуры может предлагаться изменение мощности, которая не имеет связи с температурой. Без нагрузки и отдачи тепла паяльники будут перегреваться, а при хорошей теплоотдаче во время пайки, температуры может не хватить для работы.Регулятор мощности для паяльника на основе диммера.
  • Жало . Важным делом при выборе паяльника является наличие смены конфигурации жала. Если сердечник паяльника сделан из меди, то конфигурацию можно легко выполнить в любой форме, если заточить его. Можно также вместо заточки сплющить его молотком. А если сердечник покрыт несгораемым методом (никелем или другим металлом), то точить его не рекомендуется. Поэтому при решении выбора паяльника нужно спросить у продавца о его запасных жалами.

Жала, покрытые никелем, не дают доступа к меди. Электрические паяльники с такими жалами требуют аккуратного обращения, не допускать перегрева. Покрытие может оказаться недостаточным по качеству.

Формы наконечников существуют самые различные: конусообразные, в виде иглы, со скошенной кромкой, в виде отвертки и т.д. Каждая форма подходит для своего вида работ. Универсальные формы являются жала, заточенные под отвертку. Они подходят для многих типов работ. Припой на них хорошо держится.За счет площади скоса можно быстро нагревать деталь для пайки.

Изготовители паяльников советуют применять родные жала, которые входят в комплект керамических нагревателей, так как при замене наконечников на детали других нарушается режим работы нагревателя, что обуславливает его поломку.

  • Нихромовый или керамический . Некоторые любители, часто занимающиеся пайкой радиодеталей, дают рекомендации по своему опыту использования таких устройств, с различными видами нагревателя.

Преимущества нихромовой проволоки в качестве нагревателя: невысокая стоимость, меньше, чем у керамической модели, не опасны падения и удары. Недостатки: медленный нагрев, ограниченный срок службы, так как постепенно при работе проволока сгорает. Но это происходит только при долгом ежедневном применении. Если паять изредка, то нихромовая проволока не будет сгорать.

Первоклассное керамическое нагревательного элемента долговечность. При бережной аккуратной работе паяльник будет много служить лет.Скорость его нагревания выше нихрома. Из недостатков можно назвать опасность поломки при ударе или падении. Паяльник работает только со своими родными жалами.

Похожие темы:

Расскажем как сделать паяльник своими руками в домашних условиях

Разнообразие современных паяльных станций поражает воображение. Кремниевые, импульсные, газовые… А можно изготовить завод паяльник (с нитью вопрос) своими руками. Об этом пойдет речь в изложенном материале.

Для любого радиолюбителя - паяльник является инструментом номер один. Разумеется, в магазинах можно подобрать электроприбор на любой вкус. Однако это стоит определенных денег, да и любому мастеру интересно приложить руки к изготовлению столь полезного устройства. К тому же, если вам нужен специфический инструмент - выручить может только самодельный прибор.

Для начала разберем, как устроен паяльник

Основу составляет корпус, который механически защитный элемент.На корпус одевается ручка, состоящая из двух частей. Ее задача - уберечь руки от высокой температуры. Через нее проходит провод питания.

Нагревательный элемент (как правило, нихромовая проволока) намотан на изолятор, например - слюду. Внутри жало, которое фиксируется в корпусе при помощи винта.
Существуют еще импульсные, их принцип работы отличается от рассматриваемого устройства.

Как сделать простой паяльник в домашних условиях

Прежде всего, надо определиться с функциями.От этого будет зависеть выбранный проект. Нужен вам паяльник для SMD элементов, или для обслуживания автомобиля. Можно выбрать из нескольких вариантов.

Паяльник для гаража из керамического резистора С5-35В

Такие резисторы выдерживают большую температуру, рассеивают мощность от 3 Вт до 150 Вт. Корпус элемента выполнен из жаростойкой керамики, рабочий элемент - нихромовая нить.
Делаем типичный автомобильный паяльник для экстренного восстановления проводки в гараже.Само собой, питание будет от аккумулятора 12 вольт.

Подойдет резистор С5-35В сопротивлением 20 Ом мощностью 7 Вт.

Ручку удобнее всего сделать пистолетного типа. Материал - текстолит или эбонит, главное - хорошая термостойкость и плохая теплопроводность.

Нагревательный элемент у нас есть (собственно резистор), теперь изготовим рабочее жало и проводник для теплопередачи. Необходимо подобрать два медных прута. Один внутрь корпуса С5-35В и послужит аккумулятором тепловой энергии.Второй пруток, потоньше - будет рабочим жалом.

ВАЖНО! Толстый пруток необходимо подогнать как плотнее к внутреннему диаметру резистора, для уменьшения теплопотерь.

Можно взять прут немного толще, и обточить его наждачкой, вращая в патроне дрели.

С одного торца сверлим отверстие с резьбой под винт, с противоположного - под рабочее жало. Примеряем пруток к резистору, протачиваем паз под стопорное кольцо.
Собираем конструкцию в единый элемент.

Устанавливаем все это в нагреватель (резистор), и проводим испытания. Полный нагрев происходит за 1-2 минуты. К аккумулятору подключаемся через предохранитель.

Приступаем к изготовлению ручки. Из текстолита выпиливаем две зеркальные половинки, сверлим в них отверстия для соединения и крепления нагревательного элемента.


Внутри выбираем пазы для проводки. Если есть желание - можно установить фиксируемый выключатель.

Собираем конструкцию в готовый прибор.Для соединения с аккумулятором можно припаять вилку для гнезда прикуривателя. Однако более практично будет оснастить разъемами «крокодил». Тогда можно будет подключать паяльник напрямую к клеммам АКБ, не опасаясь сгоревшего предохранителя в автомобиле.

ВАЖНО! В любом случае установить на проводе питания коробочку с предохранителем.

Возможны и другие варианты сборки, у кого какой материал в запасе.

Принцип работы остается неизменным.

Паяльник для SMD элементов

Как уже понятно из названия, инструмент будет маломощным с тонким жалом. Рабочий эскиз представлен на рисунке:

Основа конструкции - самодельный нагревательный элемент из стального винта, проволоки-константана, и медного жала.

Внутри винта, по его оси высверливается отверстие под жало, сделанное из медной проволоки. Сбоку маленькое отверстие для стального шарика, выступающего в роли фиксатора, шарик зажимается гайками.Поверх нагревателя, одетого на винт - предоставляется защитный металлический цилиндр.

В качестве изолятора используется стеклоткань, она достаточно термостойкая, чтобы выдержать установку - 280 градусов.

Подробный чертеж конструкции паяльника:

И, собственно, проволочный нагревательный элемент:

Ручкой послужила сломанная кисть, в которой высверливается сквозное отверстие под питающий кабель.

Конструкция готова.Блок питания паяльника - регулируемый, 0-15 вольт. Провод лучше делать как можно тоньше, подойдет сечение 0,75. Мощность маленькая, с толстым кабелем неудобно работать.

Выполнять тонкую работу таким прибором - одно удовольствие.

Подставка для паяльника

Как самостоятельно сделать паяльник, мы разобрались. Теперь делаем держатель. Идеальная подставка должна иметь три отсека. Для припоя, канифоли и протирочной губки. Можно предусмотреть отсек для сменных жал.В общем - совершенству конструкции нет предела.

Большинство радиолюбителей предпочитают самостоятельно сделать подставку максимально аскетичной. При этом примитивные конструкции оказываются удобнее промышленных вариантов.
Как правило - достаточно дощечки, пары металлических крышек, проволоки или жесткой ленты.

Если ремонт электроприбора застал врасплох, и под рукой есть только паяльник - подставку можно изготовить за несколько секунд из подручных материалов.Например - из алюминиевой вилки.

На самом деле, если вы смогли сделать паяльник, то и подставка должна быть. В принципе - ничего сложного. На пластине ДСП размещается регулятор мощности, емкости и даже зажим для проводов.

Регулятор можно изготовить самостоятельно, схем достаточно много выложено на профильных сайтах.

Изготовление коробочек тоже не вызовет сложностей.

А зажим типа «крокодил» просто устанавливается на винт.

В результате мы получаем полноценную паяльную станцию, не хуже магазинных. А трудозатраты - пара зимних вечеров.

Подставка для паяльника с лупой

Еще одно приспособление может улучшить качество работы с паяльником. Это лупа с подвижным креплением. Можно приобрести готовый вариант, как правило - производства КНР.

Или просто прикрепить к изготовленной подставке домашнее увеличительное стекло при помощи гибкого стержня или толстой медной проволоки.

Каждый элемент, описанный в статье - удобства радиолюбителю. А возможность изготовить приспособления самостоятельно - еще и сэкономить деньги.

О sposport

Посмотреть все сообщения sposport

Как починить паяльник в домашних условиях

Вы приобрели паяльник, но качество его работы не устраивает? Тогда вы найдете в этой статье материал, как ремонтировать паяльник, если вы не хотите его сдавать в мастерскую, а решили справиться своими руками. В представленном видеоуроке речь идет о дешевом китайском устройстве, в котором нужно заменить кое-какие детали.

Продаются дешево необычные паяльники в китайском интернет-магазине.

Что нужно для переделки паяльника

- паяльник;
- толстая медная проволока;
- отвертка;
- бормашинка;
- провод;
- кусачки;
- изолента;
- вилка;
- флюс;
- олово;
- металлическая губка.

Доработка китайского паяльника

Первое, на что обратим внимание - неэффективное жало паяльника, его заменим на медный провод нужного диаметра.Вынем старое жало и по такому-же размеру (толщина и длина) сделаем его из меди.

Для доработки конца жала автор ролика использовал бормашинку. Достаточно хороший напильник и вся работа с острием жала будет иметь не хуже.

Далее - заменим никуда не годный китайский шнур на качественный. Не стоит рисковать с достаточно энергоемким инструментом, как паяльник, во избежание перегрева провода и изоляции.

Остается только залудить жало и можно паять с доработанным вами нормальным аппаратом для пайки.

Примечания

Ещё одна болезнь китайских паяльников-сильный перегрев при работе. Устраняется включением в разрыв одного из проводов, диода с рабочим напряжением не меньше 300 вольт (можно его вмонтировать в сетевую вилку, полярность включения не имеет значения). Для того, чтобы жало паяльника меньше обгорало, его перед работой нужно в холодном состоянии отлить небольшим молоточком, при этом уплотняется и не так быстро обгорает.

Фетишизмом грешат многие.Предмет обожания у каждого свой. Рискну предположить, что у радиолюбителей это чаще всего паяльник. Вот и у меня был такой, пока не надумал сделать улучшение - разрыв провода поставил диод и к нему тумблер. Ну, эту рационализацию знают все и уже давно. Удобно, понравилось. Вот только паяльник сгорел. Уже через месяц. Понятно, что совпадение. Отремонтировал - скрепил (обжал) концы в месте перегорания кусочком медной пластинки. А через месяц опять. Вторая пластинка в нагревательном элементе не поместилась.Прошёл год. И вот извлекая плата импортного телевизора импульсный блок питания, сообразил, как можно дать вторую жизнь верному напарнику - если нет достаточной длины целой нихромовой проволоки (а где её взять диаметром 0,08 мм?) Для намотки нагревательного элемента на напряжение 220 В, то это можно сделать на меньшее напряжение, например 110V, из серии «обрывков» (нихрома ведь надо меньше).

Для начала произвёл замеры и расчёты. Замерил сопротивление имеющегося целого куска нихрома - 367 Ом.Выходное напряжение блока питания, взял значение в 110V, разделил на 367 Ом и получил необходимый ток - 0,3 А, умножив который на 110V узнал расчётную возможную мощность паяльника - 33W. Вполне достаточно. Имеющуюся оправку с намотанным поверх диэлектриком (слюдой) поместил в патрон ручной дрели, примотал нихром одним концом к проволочке- проводнику, второй намотал на импровизированную бобинку, прикрепил для веса прищепки.

Далее пошёл процесс намотки. Количество попыток не лимитировано - пока не получиться.

Это не идеал, но. тут главное чтобы витки не касались друг друга. Второй конец нихрома ко второй проволочке - проводнику. Поверх нихрома опять диэлектрик, конечно надо слюду, но не было - на фото асбестовый шнур.

Проводники (проволочки) изгибаются в нужном направлении, дальний прижимается к асбесту. Контакт между проводниками - проволочками должен быть ИСКЛЮЧЁН . Поверх опять диэлектрик - слюда.

Затем всё просто: продеваем провод, идущий от вилки через ручку паяльника и кожух, и соединяем его жилы при помощи скрутки с проводниками, контактирующими с нимиромом, производителями последних изоляторы, которые на них были до разборки.Вставляем всё в кожух.

Кожух в ручку. Жало внутрь оправки нагревательного элемента.

Теперь обязательно «прозвонить» штыри сетевой вилки относительно кожуха и жала паяльника! КОНТАКТА БЫТЬ НЕ ДОЛЖНО.

«Ходовые» испытания прошли успешно. То, что этот паяльник теперь в розетку с 220 вольтами не стоит, конечно же, понятно всем. А плавная регулировка температуры, при необходимости, собирается по этой схеме.С пожеланием успеха, Бабай. Россия, Барнаул.

В статье подробно рассказано о нескольких способах обновления BIOS на материнской плате Asus.

Теперь вы точно подберете идеальный ноутбук для работы или учебы!

Данная статья преимущества SSD накопителей для приложений и игр. Также здесь выполнено сравнение между достоинств данного накопителя с устаревшим аналогом.

В статье речь идет о том, как отремонтировать пластмассовый китайский электрочайник.

Тема: что делать если сгорел паяльник, как восстановить его самому.

Порой паяльник, которому паяешь различные схемы, детали, вдруг перестает работать, он не нагревается. В большинстве случаев это может быть простой обрыв провода, который питает сам электрический паяльник. Самым уязвимым местом является область частого сгибания. У паяльника (и не только у него) это место, где провод входит в сам паяльник. Нужно просто его разобрать и прозвонить провода, идущие от вилки.Если провод не звонится, то просто отрежьте небольшой кусок (длинной около 15 см) со стороны входа в паяльник. Прозвоните опять. Если контакта по прежнему нет, то такой же кусок отрежьте со стороны вилки. Ну, в крайнем случае поставьте просто новый провод.

Не во всех случаях причиной, по которой электрический паяльник не работает, является обрыв провода, питающего его. Порой сгорает сам нагревательный элемент внутри паяльника. Тут можно пойти двумя путями. Можно попробовать самому перемотать нагревательную спираль.Это довольно несложная задача, если у вас есть чем перематывать и если паяльник рассчитан на напряжение не выше 36 вольт. Для напряжения питания паяльника на 220 вольт перемотка спирали уже намного сложнее будет проходить. Тонкий и длинный провод нужно аккуратно (чтобы витки не имели прямого соприкосновения) намотать на основание нагревателя. Для новичка сложно и трудоемко.

Можно пойти другим путем. Ремонт сгоревшего паяльника свести к замене всего нагревательного элемента. К примеру, когда проблема сгоревшего паяльника коснулась меня, то я зашел на сайт алиэкспресс, вбил в поиске «нагреватель для паяльника», после чего выбрал наиболее подходящий вариант (по размерам, по нужной мне мощности и напряжению питания).Стоимость этого нагревательного элемента была достаточно мала (если сравнивать с покупкой нового электрического паяльника). Далее сделал заказ, оплатил, доставка заняла около 2 недель.

Установка нового нагревательного элемента на сгоревший паяльник не составил особого труда. Он нормально вошел в основание паяльника. Разве что старое жало было по размеру чуть больше отверстия, что было на новом нагревателе. Я просто взял кусок медного провода нужной диаметра и диаметра. Один его конец (тем, что будет паять) сточил под углом.Нагревательный элемент фиксируется одним коротким винтиком, с одной стороны основания паяльника.

Добавить комментарий

Ваш адрес email не будет опубликован. Обязательные поля помечены *
