Вытяжка для кухни с воздуховодом: выбор и правила установки

Вопрос обустройства вентиляции актуален среди владельцев квартир и частных домовладений. Ведь сразу предстоит не только определиться со схемой, создать проект, но и реализовать его, выполнив монтажные работы. Согласитесь, неплохо бы своими руками все устроить, сэкономив на вызове мастера.

Но вы не знаете с чего начать и как правильно действовать? Мы постараемся помочь – в этой статье рассмотрены варианты монтажа вытяжки и их особенности. Так, одно из наиболее простых решений – вытяжка для кухни с воздуховодом. При желании ее несложно устроить своими руками, перед началом работ детально изучив все нюансы, приведенные в этом материале.

Также статья дополнена фотоподборками пошаговой сборки, установки и подключения вытяжного устройства. Для лучшего понимания изложенного материала подобраны видеосюжеты по изготовлению воздуховодов и подключению вытяжек.

Содержание статьи:

Особенности и правила выбора вытяжки

На кухне вытяжка служит не только одним из элементов вентиляционной системы. Часто она является самостоятельной деталью интерьера, неким акцентом или завершающим аккордом выбранного стилевого решения для конкретной комнаты.

Чтобы она отлично функционировала и радовала своим безупречным внешним видом, предстоит подобрать правильный вариант.

Галерея изображений

Фото из

Вытяжка в интерьере кухни

Вариант сообщения с вентиляцией

Площадь охвата кухонной вытяжки

Энергозависимое оборудование

Многообразие форм и стилистики

Использование островной вытяжки на кухне

Установка вытяжки в углу помещения

Требования к выбору оборудования по мощности

Разновидности кухонных конструкций

Разнообразие форм, размеров, дополнительных функций и значительный ценовой разброс затрудняет выбор. Прежде всего, следует понимать, что вытяжка – это оборудование, предназначенное для удаления из помещения отработанного воздуха, содержащего частички жира, пыли и имеющего неприятный запах.

Например, когда владелец жилища жарит отбивные и хочет оградить остальных членов семейства от этого излишне навязчивого запаха, он включит вытяжное оборудование. Если же в комнате витает аромат кофе, то можно обойтись без него.

Технические характеристики модели

Важно, чтобы вытяжка была рассчитана на такие нагрузки и могла успешно удалять резкие и неприятные запахи в полном объеме. Это обеспечивается покупкой .

Обязательно следует посмотреть инструкцию понравившейся модели, обратив особое внимание на граничный максимум мощности. Здесь нужен запас – вытяжка не может работать во всю мощь

Выбирая оборудование, надо внимательно изучить технические характеристики, указанные производителем в сопровождающей документации.

Подходящий вариант должен удалять отработанный воздух объемом, который в 3 раза превышает объем кухни. Например, если площадь комнаты 12 м2, а высота потолков 2,7 м, то ее объем равен 12*2,7=32,4 м3.

Чтобы справиться со своей основной функцией, вытяжка должна удалять не менее 32,4*3+20%=117 м3. Запас в размере 20% нужен для того, чтобы прибор постоянно не работал на пределе своих сил. Иначе такая работа быстро выведет его из строя.

Многие модели вытяжек комплектуются оригинальным кожухом, способным скрыть все неприглядные части вытяжной конструкции

Предпочитаемый тип монтажа

По типу монтажа все вытяжки можно условно разделить на:

  • встраиваемые;
  • открытые.

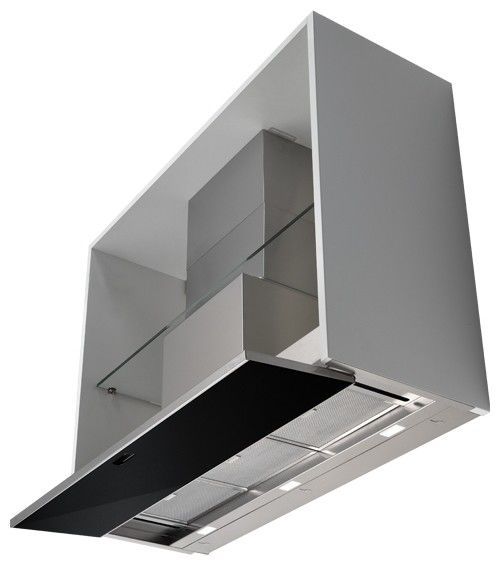

Первый тип оборудования – – имеет более скромный внешний вид. Они устанавливаются внутрь шкафчиков или другой кухонной мебели. В нерабочем состоянии они практически незаметны.

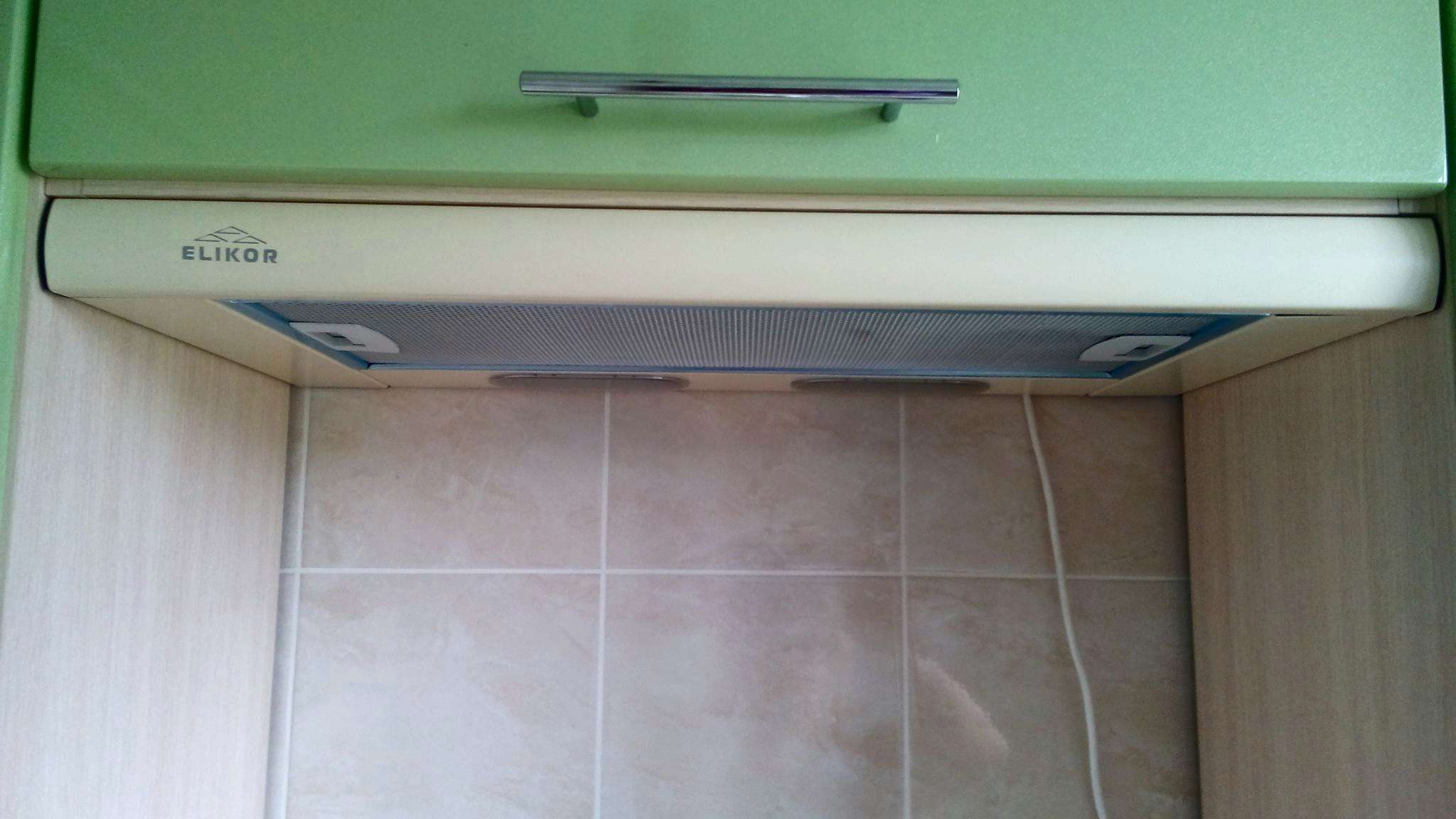

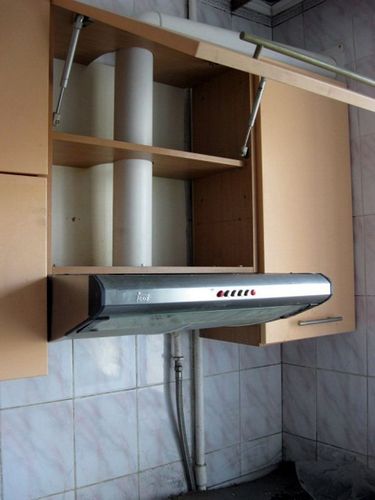

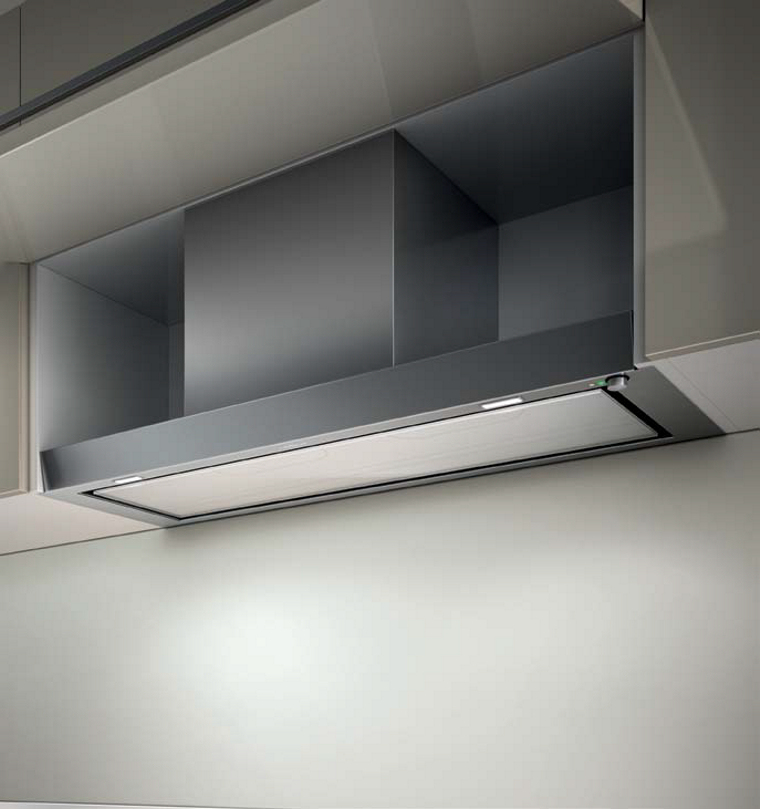

Встроенная в кухонный гарнитур пристенная вытяжка позволит скрыть самую неприглядную часть воздуховода и вытяжного оборудования. Мало того, что ее можно монтировать в шкаф, там еще и место для кухонной утвари останется

Второй тип – открытые вытяжки – может иметь самые замысловатые формы и размеры. Их стоимость может шокировать, особенно, если это дизайнерская модель, существующая в единичном экземпляре.

Форма кухонной вытяжки

В зависимости от формы изделия различают такие вытяжки:

  • угловые;
  • островные;
  • пристенные.

Последние не требуют монтажа воздуховода с последующим подключением к вентиляционной шахте дома. Это вариант вытяжки .

Их конструкция предусматривает наличие нескольких типов фильтров, среди которых , и другие, обеспечивающих местное очищение воздуха, а не его удаление из помещения.

Все остальные варианты вытяжек нуждаются в обустройстве вентиляционного канала. По размеру, используемому материалу и стоимости изделия всегда можно подобрать наиболее подходящий вариант, учитывая пожелания и финансовые возможности владельца дома/квартиры.

Воздуховод может компактно расположиться над кухонным гарнитуром или же неприлично обращать на себя внимание, грубо нарушая гармонию оформления

Ориентиры и нюансы выбора

Чтобы вытяжка была красивой и полезной деталью кухонного интерьера, надо подобрать удачную модель. Для этого предстоит выбирать изделие от производителя, имеющего хорошую репутацию.

Цена не обязательно должна быть высокой, главное, чтобы все документы о качестве, инструкция по использованию и гарантия была в наличии у продавца. В противном случае лучше присмотреть другой вариант.

Идеальная вытяжка должна выполнять такие функции:

  • качественно удалять запахи;
  • создавать минимум шума;
  • эстетично выглядеть;
  • гармонично вписываться в интерьер.

Основное предназначение этого элемента вентиляционной системы – удаление отработанного воздуха. Каким бы красивым и совершенным не был ее дизайн, но невыполнение своей основной задачи делает такую вытяжку бесполезной безделушкой. Чтобы этого не случилось, при покупке особое внимание следует уделить мощности.

Если , то она шумит не громко. Если же в процессе монтажа допущены ошибки, подобраны неправильные детали, а мощность самого прибора не соответствует необходимой норме, то следует готовиться к высокому уровню шума – 50 децибел и более.

Высокий уровень шума от работающей вытяжки во время приготовления пищи гарантированно обеспечит головную боль своей хозяйке. Если уровень шума от 60 децибел и выше, то следует предпринимать меры по его снижению

Основная проблема – гармонично вписать купленную вытяжку в существующий интерьер кухни. Особенно, когда вентиляционное отверстие находится на значительном расстоянии от ее места расположения.

Здесь на помощь придет для прокладывания воздуховода от вытяжки до входа в вентиляционную шахту дома.

Важно придать коробу и вытяжке эстетичный внешний вид по окончанию монтажных работ. Это касается как покупного оборудования, так и самодельных конструкций.

Даже самая стильная и дорогая модель вытяжки будет нелепо выглядеть, если не оформить должным образом вентиляционный канал

Специфика обустройства кухонной вытяжки

Для устройства кухонной вытяжки помимо самого оборудования потребуются дополнительные материалы – воздуховод и крепежные детали к нему, короб и крепежи для его монтажа.

Желательно сразу же купить и другие расходные материалы, необходимые для подключения. Удобнее, когда все комплектующие будут одной торговой марки, так обеспечится полное совпадение по цвету и размеру.

Тонкости выбора и установки воздуховодов

Среди воздуховодов, предлагаемых в строительных магазинах, можно встретить такие:

  • гофрированный полимер;
  • алюминиевая гофра;
  • гофра из нержавеющей или оцинкованной стали;
  • пластиковая круглая труба;
  • пластиковый прямоугольный воздуховод.

Наиболее используемые для обустройства бытовой вентиляции – и пластиковые трубы прямоугольного и круглого сечения.

Это объясняется простотой монтажа, с которым под силу справиться даже неопытному домашнему мастеру.

Гофрированная труба из пластика в качестве воздуховода является самым нежеланным вариантом. Лучше купить алюминиевый аналог

К некоторым недорогим моделям вытяжек в комплекте идет гофра из пластика. Использовать ее или нет – это зависит от типа и размера плиты, над которой предстоит ставить вытяжное оборудование.

Если на кухне газовая плита, то мастера предпочитают купить хорошую металлическую гофру от надежного производителя вместо пластика, идущего в комплекте.

Для обустройства бытового вентиляционного канала следует выбирать качественное изделие. Слишком нежная и тонкая гофра из фольги может разорваться от неосторожного обращения при монтаже.

Металлическая гофрированная труба в некоторых интерьерах гармонично вписывается без необходимости придумывать варианты ее маскировки.

Хотя чаще всего ее приходится всеми возможными способами прятать, чтобы не нарушать гармонию кухонного пространства.

Алюминиевая гофра на фоне дорогого кухонного гарнитура, изготовленного из натурального дерева, смотрится, по меньшей мере, нелепо

Гофра устанавливается просто – один ее конец достаточно присоединить к патрубку самой вытяжки, а второй вставить в решетку вентиляционной шахты.

В качестве крепления используют хомуты, алюминиевый скотч, герметик.

Гофра хорошо режется ножницами, ее удобно растягивать и гнуть в любом направлении. Это позволяет прокладывать даже длинные и замысловатые каналы без резких поворотов

Круглые и прямоугольные выглядят более эстетично. Они не сгибаются в разные стороны. Их монтаж также не составит труда – все детали крепятся между собой, как конструктор.

Для присоединения покупают специальные переходники. Неудобно, что повороты здесь будут более резкими, а не плавными, как в случае с гофрированной трубой.

Несомненное преимущество таких воздуховодов – геометрическая четкость линий.

Это позволяет органично смотреться среди другой кухонной мебели, также обладающей строгой геометрией

Выбирать для своей кухни следует именно тот вариант, который более гармонично впишется в интерьер. Если же бюджет предполагает использование совсем маленькой суммы на покупку воздуховода, то можно купить недорогую алюминиевую гофру и искусно ее замаскировать.

Стоит обратить внимание, что нужный метраж гофрированной трубы измеряется в растянутом виде. А нужную длину пластиковой гладкой трубы следует точно измерить дома, учитывая, что повороты будут четкими.

Сразу же надо покупать все переходники для труб и желательно от одного и того же производителя.

Использование переходников с круглого на прямоугольное сечение и наоборот плохо отражается на тяге вентиляционного канала. По возможности стоит отказаться от такого решения

Еще один важный момент при покупке вентиляционного канала – подбор правильного диаметра, рекомендованного производителем вытяжки. Меньший или больший размер трубы будет способствовать плохой работе оборудования.

Также лучше всего приобретать все крепежные детали одной фирмы.

Варианты монтажа оборудования

Когда вытяжка и все дополнительные детали куплены, остается ее поставить и .

Есть 2 варианта проведения этого вида работ:

  • своими руками;
  • руками профессионала.

Каждый из вариантов имеет свои плюсы и минусы.

Последовательность работ по сооружению вытяжки с гибким воздуховодом продемонстрирует подборка фото:

Галерея изображений

Фото из

Шаг 1: Бурение отверстия для выхода в вентшахту

Шаг 2: Примерка гофры к месту установки

Шаг 3: Сверление отверстий для монтажа вытяжки

Шаг 4: Крепление дюбелей и закручивание шурупов

Шаг 5: Обрезка излишков гофрированной трубы

Шаг 6: Примерка конструкции к месту установки

Шаг 7: Подключение гофры к вытяжке изнутри

Шаг 8: Навешивание вытяжки по месту установки

Если довериться мастерам, то придется выложить приличную сумму за их услуги.

Причем вызывать дешевую бригаду не имеет смысла – они могут оказаться «из рук вон» плохими специалистами, способными испортить дорогостоящее оборудование.

Для монтажа могут понадобиться переходники, хомуты, крепления, силиконовый герметик и другие расходные материалы. Их стоит покупать вместе с воздуховодом и коробом, заранее просчитав

Первый же вариант надежнее, если домашний мастер имеет некоторый опыт ремонтных или строительных работ. Когда владелец все делает своими руками, он знает, что и где поставлено.

Также самого себя никто не будет обманывать – все работы будут выполнены качественно. Только нужно внимательно изучить инструкцию, чтобы не лишиться гарантии на вытяжку.

При выполнении работ своими силами важное значение имеют:

  • безопасность;
  • правильность подключения;
  • отличный внешний вид.

Чтобы обеспечить безопасность устанавливаемого элемента вентиляционной системы, надо точно выполнять требования инструкции и рекомендации производителя. Ведь у каждой модели вытяжки свои характеристики.

Материалы, использованные при изготовлении, также отличаются – нержавеющая сталь выдерживает воздействие более высоких температур, чем пластик.

Для работ с элементами вентиляционной системы кухни, изготовленными из нержавеющей стали, понадобятся металлические хомуты, переходники и вентиляционная решетка

Чтобы самостоятельно подключить кухонную вытяжку к вентиляции, нужно сначала ее прикрепить. Для этого пригодятся рекомендации производителя, изложенные в руководстве по эксплуатации.

Каждый тип вытяжки имеет свои особенности монтажа. Например, для встраиваемых моделей придется прорезать в днище кухонного шкафчика отверстие, а купольные присоединяются к стене крепежами, идущими в комплекте.

Установив вытяжку, предстоит присоединить к ней воздуховод, второй конец которого прикрепить к входу в вентиляционную шахту дома. Не лишним будет установить сразу и .

Именно от типа воздуховода, используемого для подсоединения вытяжки на кухне к системе вентиляции, зависит длительность и сложность последующих работ.

Гладкие пластиковые трубы круглого сечения хорошо вписываются в интерьер кухне, исполненный в светлых тонах

Если выбранный вентиляционный канал не подходит под общую стилевую композицию, то предстоит его замаскировать. Для этих целей применяются специальные короба.

Такие изделия способны не только скрыть воздуховод, но и украсить кухонное пространство. Но их монтаж может потребовать от мастера значительных сил и умений.

Виды и нюансы монтажа вентканалов

Для маскировки отдельных элементов вентиляционного оборудования можно приобрести специальный короб. Чаще всего требуется спрятать воздуховод, выбивающийся из общей картины.

Именно для этой составляющей кухонной вентиляции можно соорудить короб своими руками. Какой вариант уместен в конкретном помещении – решать только его владельцу.

Метры трубы, тянущейся от вытяжки к шахте, способны убить даже самую оригинальную идею оформления помещения. Лучше подобрать вариант для маскировки воздуховода

В зависимости от материала изготовления, можно купить следующие варианты коробов:

  • пластиковые;
  • алюминиевые;
  • из нержавеющей стали;
  • деревянные.

Дальше рассмотрим особенности каждого из озвученных вариантов.

Особенности применения пластика

Пластиковые трубы, используемые в качестве воздуховода, часто называют коробом. Благодаря своей четкой геометрической форме они не требуют применения еще какого-то дополнительного материала для маскировки.

Разве что в случае отсутствия в продаже нужного оттенка, их можно окрасить влагонепроницаемой и жароустойчивой краской. Такой ход позволит вентиляционному каналу стать неприметным.

Галерея изображений

Фото из

Шаг 1: Детали пластикового воздуховода

Шаг 2: Обустройство выхода в вентиляционную шахту

Шаг 3: Проверка действия обратного клапана

Шаг 4: Сборка конструкции на полу в помещении

Шаг 5: Стартовые действия по сборке канала

Шаг 6: Подсоединение канала к вытяжному отверстию

Шаг 7: Подключение вытяжки для проверки действия

Шаг 8: Контроль герметичности

Вытяжные короба из металла

Металлические короба являются дорогостоящим решением. Они соединяются между собой также, как и пластиковые, с использованием переходников.

Но в виду большего веса они требуют более надежной фиксации по пути следования вентиляционного канала.

Нержавеющая сталь, используемая для изготовления вытяжного короба, может быть разной толщины. Этот материал замечательно вписывается в кухню, выполненную в стиле хай-тек. Сразу и не догадаешься, что внутри спряталась алюминиевая гофра

Деревянная конструкция короба

Вытяжной короб из дерева придает особую атмосферу помещению. Использовать такие изделия следует в деревянных домах, где все предметы мебели простые и выполненные из экологически чистых материалов.

Для квартиры применение деревянных коробов тоже допустимо, главное, чтобы стилистика оформления кухни соответствовала.

Для монтажа деревянных коробов следует использовать материалы, рекомендуемые фирмой изготовителем. Лучше всего сразу же при покупке короба приобрести все крепежные детали и переходники

Изготовление короба из гипсокартона

Еще один материал, используемый для изготовления короба – гипсокартон. Он применяется мастерами, предпочитающими изготовить своими руками конструкцию для вентиляционного канала.

Самостоятельное сооружение вытяжного короба позволяет реализовать любую дизайнерскую задумку, не опираясь на стандартные размеры покупных изделий

Обычно такой короб шпаклюют, грунтуют и выкрашивают в подходящий цвет. В него сразу же, на этапе монтажа встраивают подсветку.

Это отвлекает внимание, придавая помещению необычный вид за счет двухуровневого потолка и дополнительных источников света.

Глядя на уровневое оформление потолка, сложно предположить, что все это реализовано, чтобы спрятать воздуховод. Для таких работ лучше приглашать специалистов

Обустройство вытяжки без короба

Кухонную вытяжку с воздуховодом можно устроить без использования короба.

Это происходит в таких случаях:

  • шахта расположена рядом;
  • применение подвесного потолка;
  • вытяжка без воздуховода;
  • пластиковые трубы прямоугольного/круглого сечения.

Для маскировки самой вытяжки иногда используют кухонный шкафчик.

Самое удачное расположение вытяжки – под отверстием в вентиляционную шахту. В таком случае гофру можно закрыть красивым кожухом вытяжки.

Некоторые модели комплектуются декоративным кожухом, который удачно скрывает все лишнее от придирчивого взгляда владельца кухни

Если на кухне предусмотрен монтаж подвесного потолка, то все конструкции вытяжной системы хорошо под ним спрячутся. Главное, предупредить об этом мастеров, которые будут заниматься потолком.

Когда на кухне установлена вытяжка без вентиляционного канала, то и потребности в коробе нету. В случае применения пластиковых труб в качестве воздуховода с прямоугольным или круглым сечением, вполне можно обойтись без короба.

Пластиковые трубы, изготовленные добросовестным производителем, могут длительное время не потерять внешнюю привлекательность

Выводы и полезное видео по теме

Пошаговое видео о сборе воздуховода для кухонной вытяжки из прямоугольных пластиковых труб сечением 60х120:

Наглядное видео пособие об изготовлении короба для воздуховода, имитирующего двухуровневый потолок. Для большей эффектности он оснащен декоративной подсветкой:

Краткое видео об особенностях монтажа пластиковых воздуховодов:

Видео инструкция о монтаже вытяжки:

Изучив особенности установки вытяжки и ее подключения к вентиляционной шахте дома, можно подобрать наиболее подходящий вариант для своей кухни.

В случае, когда бюджет ограничен, все работы по монтажу вытяжки, воздуховода и короба можно совершить своими руками. Подобрать все составляющие кухонной вентиляционной системы можно в недорогом ценовом диапазоне.

Вы самостоятельно устанавливали кухонную вытяжку и подключали воздуховод к вентсистеме? Или может у вас есть опыт изготовления оригинального короба для воздуховода? Поделитесь своими знаниями с новичками в этом деле – оставляйте комментарии к этой статье.



Вытяжка без отвода в вентиляцию: принцип работы, способы монтажа

В кухне дома или квартиры важную роль играют комфорт и уют. Одним из главных элементов для их повышения является кухонная вытяжка. Эффективно применять в жилом помещении приборы, которые имеют выход вентиляцию. Но, бывают случаи, когда это сделать сложно или вовсе невозможно. Причинами этого могут стать разные факторы. Не все строения имеют вентиляционную шахту или необходимую высоту потолков для установки такого оборудования.

Вытяжка без воздуховода занимает намного меньше пространства на кухне

Вариантов непригодности вытяжки с отводом воздуха к различным кухням большое количество. При подобных проблемах, применяют оборудование, способное выполнять свою работу без специальных условий. Такая система не требует протяжки труб и занимает меньше пространства на кухне.

Принцип работы вытяжки без воздуховода

Принцип работы обычной вытяжки всем известен. Приготовление еды на плите, процесс не бесследный. Происходят процессы испарения продуктов. Воздух становится тяжелым и грязным. Включая обычную вытяжку, начинается засасывание пара и дыма в полость устройства. С помощью встроенного вентилятора, загрязненный воздух, выводится за пределы кухни, на улицу или в вентиляционную шахту. А какой принцип работы системы без воздуховода? Ответ прост. Такие вытяжки рециркулируют воздух.

Загрязненный пар затягивается внутрь устройства. Проходя через систему фильтров, он снова возвращается в пространство кухни. Сама вытяжка без воздуховода отличается от обычной, более сложной системой фильтрации, состоящей из двух уровней. Первый, предназначен для улавливания жира и грязи. Такая очистка является грубой. Материал фильтрационных элементов алюминий или акрил. Фильтра легко моются, как вручную, так и в посудомоечной машине. Второй, угольный – очищает воздух. Поток, проходя через этот фильтр, полностью очищаются от постороннего запаха и остатков жира.

Существует важный недостаток второй ступени фильтрации. Этот элемент быстро приходит в негодность. Срок службы угольного фильтра 3-4 месяца. После его окончания, необходимо установить новый элемент. Иногда, замену важной части вытяжки можно отложить на более поздние сроки. Такое бывает в случаях редкого использования кухонных плит и самого устройства вентиляции, и когда в помещении не курят. Но, даже если срок службы увеличится на 1–2 месяца, это не избавляет хозяина оборудования от покупки нового, дорогостоящего фильтра.

Способы монтажа вытяжек без воздуховода

Обычная вытяжка, с отводом загрязненного воздуха, не отличается по своему устройству от модели без воздуховода. Оборудование без отвода воздуха имеет более разнообразное применение по способам своего монтажа. Вытяжку без воздуховода можно устанавливать как отдельное устройство, так и встроенное в кухонный гарнитур. По видам креплений, устройства разделяют.

Плоские

Плоская вытяжка без воздуховода обладает классическим видом

Такое оборудование имеет классический вид. Вытяжка устанавливается перпендикулярно поверхности рабочей стенки.

Встроенные

Устанавливаются в кухонный гарнитур. Вытяжки такого типа – отличный вариант для маленькой кухни, где необходимо экономить пространство.

Подвесные

Устанавливаются под элементами кухонной мебели. Так же экономящие место в помещении.

Наклонные

Современный тип вытяжек, экономящий пространство на кухне. Такое оборудование устанавливается под острым углом к рабочей стенке. Если есть необходимость применения вытяжки, ее достаточно расположить параллельно плите и включить. По ненадобности, она складывается в обратное положение. Установка вытяжки наклонного типа не отличается особой сложностью.

Все необходимые крепления для нее входят в список частей, идущих в комплекте с оборудованием.

Отличие моделей вытяжек как с отводом в вентиляцию, так и без него, разделяют по расположению устройства на кухне. Таковыми считают:

  • пристенные;
  • угловые;
  • островные вытяжки.

Монтаж пристенных устройств, производится вплотную к рабочей стенке, над варочной поверхностью. Такие вытяжки считают классическими и применяют в малогабаритных кухнях, и там, где плита расположена рядом со стеной. Угловые устройства способны так же экономить место. Располагают таковые на стыке стен кухни, в углу. А островные, напротив – требуют пространства. Такие устройства устанавливают над отдельным столом. Установленный островной тип вытяжки закрепляется к потолку с помощью специальной рамы.

Современные вытяжки без воздуховода могут обладать различными функциями

Современное оборудование можно отнести к одним из главных помощников хозяина дома. Их функциональные способности могут быть автоматизированы и ее применение не принесет больших затрат по электроэнергии. Современные вытяжки оснащают специальным набором дополнительных функций. Они дополняют устройство как в плане декора, так и в режиме пользования. К таковым относят:
  1. Подсветку рабочей зоны. Применение одной или нескольких ламп для освещения, придает удобство в пользовании. Когда лампа перегорает, она легко поддается замене.
  2. Автоматическое включение устройства. Такая функция очень удобна, особенно при больших объемах готовки на варочной поверхности. Как только включается плита, автоматически приводится в действие двигатель вытяжного устройства.
  3. Дистанционное управление. Вытяжка без отвода в вентиляцию, с наличием таковой функции, управляется с пульта.

Развитие кухонной техники не стоит на месте. Ежегодно появляются новинки кухонных вытяжек, способные совершенствовать способности предыдущих моделей и приносить больший комфорт пользователям.

Преимущества вытяжек без воздуховода

К преимуществам устройств без отвода воздуха над обычными вытяжками, относят их предрасположенность к экономии места на кухне. Решение вопроса ее установки в малогабаритных квартирах не является проблемой. Техника легко вписывается в отделенное ей место и крепится обычными анкерными болтами. Поэтому, методы ее крепления также относят к преимуществам.

В отличие от обычной вытяжки, такое оборудование можно установить не только перпендикулярно рабочей стенке, над кухонной плитой. Способность монтажа в кухонный шкаф или под него, использование варианта откидного устройства, — являются превосходным решением экономии места для применения устройства под личные желания пользователя.

Монтаж вытяжки без воздуховода очень прост

Ставить вытяжку легко и быстро. Изучение инструкции по установке и сам процесс занимает небольшое количество времени. Эксплуатация устройства требует только редкого вмешательства по чистке первой ступени фильтрации. Иногда этот элемент поддается очистке в посудомоечной машине. К преимуществам можно отнести способность очищать затянутый в устройство пар. Угольная прослойка адсорбирует тяжелые потоки воздуха и возвращает их в пространство кухни, не нарушая общий температурный режим.

Рынок вытяжек имеет большой ценовой диапазон. Устройство без воздуховода доступно все желающим, даже тем, кто не может себе позволить большие растраты. Бюджетные варианты, также качественно выполняют свои функции по очистке воздуха, только при подходящем показателе производительности.

Недостатки вытяжек без воздуховода

Основной недостаток вытяжек без воздуховода лежит в постоянной замене угольных фильтров. Срок эксплуатации таковых от 3 месяцев до полугода. Он зависит от частоты использования вытяжки при работах варочной поверхности. Иногда, ее применяют не по назначению.

Курильщики используют кухонную вытяжку для очистки помещения от табачного дыма. Заменяемый элемент фильтрационной системы дорогостоящий, но этого не стоит пугаться. Деньги, сэкономленные на потреблении электроэнергии, возместят стоимость покупки. Еще один недостаток таковых вытяжек – шумность работы. По сравнению с обычными устройствами, укомплектованными воздуховодом, работа электродвигателя и процесс движения воздушных потоков заметно отличаются друг от друга.

Пользователи вытяжек, рециркулирующих воздух, отмечают слабые свойства фильтрации. Часто это встречается с применением бюджетных моделей, где фильтр в виде угольного вкладыша не качественный или отсутствует. Отлично выполняют свои функции устройства от известных торговых марок. Но цена на такое оборудование не каждому по карману. Безотходные устройства применяют и на кухнях общепита. Ширина вытяжек для таких условий эксплуатации на 40–50 см больше размера самой варочной поверхности.

Такие параметры влияют на область применения в малогабаритных помещениях. Чем больше устройство, тем сложнее ему найти место на кухне, что также является недостатком. Применение бюджетных вариантов устройств без воздуховода для больших объемов работ по приготовлению пищи не целесообразно. Оборудование не справляется с большими загрязненными воздушными потоками и работает на износ.

Большая часть недостатков кухонной вытяжки решаема. Для этого необходимо ответственно подойти к ее выбору.

Перед покупкой, следует тщательно изучить рынок моделей и их возможностей. Производительность – главный критерий выбора вытяжки. Чем больше данный показатель, тем лучше техника будет справляться со своей работой. Расчет необходимой производительности к одному взятому помещению производится исходя из его площади. Необходимый показатель получается при умножении площади на 12.

Как установить вытяжку, встраиваемую в шкаф 60 см: видео, фото

Кухня – объект повышенного риска загрязнения атмосферы её внутреннего пространства. Приготовление пищи на плите наполняет помещение испарениями блюд. Это неблагоприятно сказывается на здоровье окружающих и чистоте поверхности стен, потолка и мебели. Установка вытяжки в шкаф – один из эффективных вариантов очистки воздуха в кухне. Расскажем о видах устройств, продающихся в магазинах, принципах работы и монтажа воздуховодов. Ответим на популярные вопросы читателей.

Вытяжка, встроенная в кухонный шкаф

Принцип работы

Главное и единственное назначение кухонной вытяжки – очистка атмосферы помещения от вредных испарений варочной панели. Конструкция любой модели содержит вентилятор и основана на двух принципах работы:

  1. Рециркуляционный.
  2. Проточный.

Рециркуляционный

Вытяжное оборудование предназначено для работы без установки воздуховода. Оно функционирует без соединения с вентиляционным каналом. Очистка загрязнённого воздуха происходит за счёт его прохождения через систему фильтров без отвода в вентиляцию, и он не выходит наружу, оставаясь внутри кухни.

Благодаря автономной системе очистки, установка печи и вытяжки не привязана к месту положения вентиляционной шахты. Недостатком рециркуляционного метода считается отсутствие свежести очищенного воздуха.

Проточный

Проточные воздухоочистители сбрасывают загрязнённый поток в отводную трубу, подсоединённую к вентиляционной шахте. Отток воздушных масс восполняется за счёт проветривания помещения. Перепад давления создаёт свежий приток с улицы.

Вставка в шахту может иметь, помимо монтажного отверстия под отводной патрубок, узкие пазы. Через щели происходит забор воздуха из нижних этажей. Его качество может быть не очень хорошим. В этом случае пазы лучше закупорить или поставить глухой щиток только с одним пропускным отверстием.

Фильтры

Все устройства для очищения кухонной атмосферы снабжены фильтрами. Используются одноразовые и многоразовые фильтры, которые исполняют роль барьера на пути мелких жировых и шлаковых частичек.

Одноразовые

Очистные элементы одноразового использования выглядят в виде рамок с заполнением из синтепона, флизелина или гранул активированного угля. Со временем содержимое кассет обильно заполняется отходами испарений от варочного стола. Тогда их меняют на новые элементы.

Угольные кассеты для кухни

Многоразовые

Фильтры многоразового пользования представляют собой металлические сетки. Их изготавливают из стали и алюминия. Внутри обрамления находится перфорированная фольга. Периодически их промывают тёплой водой с шампунем. Практически срок службы таких фильтрующих изделий равняется продолжительности эксплуатации самой вытяжки.

Сетка металлическая фильтрующая

Многоразовые фильтры состоят из двух или трёх рамок, скреплённых клипсами, легко снимаются и быстро моются.

Мнение эксперта

Башир Рабаданов

Технолог мебельной компании Woodband

Важно. При покупке вытяжки учитывайте тип фильтра. Многоразовые элементы не нуждаются в дополнительных расходах. Одноразовые фильтры предусматривают регулярную замену и увеличивают стоимость обслуживания.

Виды вытяжных модулей

Воздухоочистительные модули различают по форме и способу крепления. Это купольные, настенные, островные и полновстраиваемые вытяжки.

Купольные

Устройства купольного вида представляют собой отдельную от кухонного гарнитура шатровую конструкцию, которая нависает над печью. Проём купола может намного превышать площадь варочной панели. Такие вытяжки целесообразно устанавливать в кухнях большой площади, квартирах-студиях или в помещениях, совмещающих оборудование для готовки пищи и столовый набор мебели. По форме они напоминают усечённую пирамиду или полусферу, плавно переходящую вверху в воздуховод.

Шведский холдинг Ikea поставляет на рынок России кухонные вытяжки от «эконом» до «преимум» класса. Купольные системы для очистки воздуха на кухнях отличаются высококлассным дизайном, простотой в управлении и обслуживании.

Купольный модуль Ikea

Настенные

Устройства крепят непосредственно к стене над печкой. Они не выступают вперёд, а имеют более плоскую конфигурацию. Настенные модули обладают мощной приточной вентиляцией. Из-за простой конструкции такие вытяжки выпускаются в разном стиле – вы подберете модель под любой дизайн.

Кухонные вытяжки британской фирмы Maunfeld представляют собой высококачественные очистные устройства производительностью до 520 м3/час. Настенные устройства отличаются изысканным дизайном, выдержанным в строгих линиях и тёмной цветовой гамме.

Настенные вытяжки Maunfeld

Островные

Потолочные вытяжки предназначены для кухонь с печкой, установленной посреди помещения. Такие устройства встречаются в основном в престижных жилищах с повышенными условиями комфорта. Монтаж островных моделей осуществляется работниками специализированных фирм.

Островная вытяжка

Встраиваемые

Порой хозяева жилья обзаводятся кухонными гарнитурами, в которых не хотят разделять сплошной фасад из навесных шкафов. Для этого предназначены встраиваемые очистные модули. Вытяжные устройства изготавливают таких габаритов, чтобы они могли свободно помещаться внутри навесных шкафчиков над плитами. Наличие такого оборудования скрыто дверцей навесного шкафа.

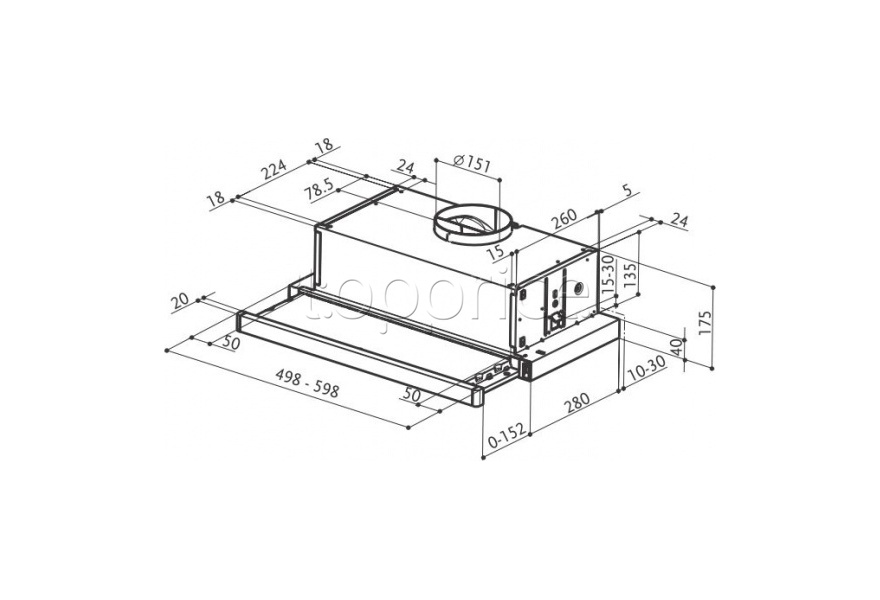

Встраиваемые устройства бывают стационарными и с выдвижным экраном. Встроенный телескопический воздухоочиститель отличается тем, что при его использовании выдвижная панель увеличивает всасывающую площадь, которая захватывает не только пространство над плитой, но и забирает воздух перед печкой. Это значительно влияет на производительность аппарата.

Встраиваемая вытяжка Körting с выдвижной частью

Немецкая фирма по производству бытовой техники Körting представляет широкую линейку воздухоочистительных устройств на рынке России. Продукция имеет привлекательный дизайн. Некоторые модели могут работать, как в проточном, так и в рециркуляционном режиме.

Поэтапная установка купольной вытяжки

Перед установкой каминной вытяжки вам нужно точно сориентировать положение печки относительно выходного отверстия вентиляционного канала. Обычно плиту устанавливают точно по оси вентиляционного люка. После этого приступают к установке оборудования.

  1. Проводим на стене осевую вертикальную линию от центра варочной панели вверх до проёма канала, используя карандаш, уровень, рулетку или линейку.
  2. Делаем отметку высоты нижнего края купола, и проводим горизонтальную линию.
  3. На куполе замеряем расстояния от монтажных отверстий до нижнего края вытяжки. Переносим разметку точек креплений на стену.
  4. Перфоратором сверлим гнёзда под дюбели. Вставляем в них полимерные элементы.
  5. Для установки купола понадобится стремянка и дополнительные рабочие руки. Прислонив тыльную часть вытяжки, совмещаем монтажные отверстия с дюбельными гнёздами, и забиваем в них шурупы.
  6. На стене делаем отметку нижнего края воздуховода.
  7. Лишнюю часть трубы отрезаем. Делать это ножовкой ни в коем случае нельзя. Зубья пилы оставят рваные края и повредят эмаль. Обрезайте угловой машинкой, электролобзиком или циркулярной пилой.
  8. В комплекте вытяжки обычно поставляется монтажная рамка. Отверстие канала или расширяем перфоратором, или сужаем цементным раствором под размер рамки.
  9. Надо закрепить рамку в канале дюбелями, герметиком или клеем.
  10. Вставляем воздуховод в вытяжку, а верхний его конец крепим в рамке.
  11. Все соединения обрабатываем герметиком.
  12. Перед монтажом воздухопровода нужно установить точку электропитания. Мы вам рекомендуем это сделать в двух вариантах:
  • по оси трубы над куполом коронкой высверливаем посадочное место под коробку и устанавливаем её на цементном растворе. К коробке перфоратором пробиваем штробу, в которую укладываем электропровод. При отключённом электросчётчике соединяем через колодку провод питания вытяжки с сетевым кабелем. Штробу заделываем шпаклёвкой. Коробку закрываем крышкой. Восстанавливаем финишное покрытие стены;
  • во втором случае стараемся скрытно провести провод за корпусом купола в прилегающий навесной шкаф. На нижней полке или на боковой стенке крепим розетку. На конце кабеля вытяжки крепим вилку. Розетку соединяем с сетевым проводом, который пролегает от коробки за стенками шкафов.

В обоих случаях вы нигде не увидите со стороны ни проводов, ни коробки, что способствует хорошему эстетическому восприятию смонтированного оборудования.

Руководство по установке встроенной вытяжки в шкаф

Если вы уже имели дело с такими инструментами, как электролобзик, перфоратор и другими, то установить вытяжку в кухонный шкаф не составит вам особого труда. Кухонные гарнитуры для небольших помещений имеют в своём комплекте навесной шкафчик, предназначенный именно для встроенной вытяжки. Монтаж производим в несколько этапов.

Внимание. Встраиваемые модули выпускают, рассчитанные на 45, 50, 60 и 70 см расстояния между боковыми стенками навесного шкафа. Оперируя этими данными, вы всегда можете подобрать нужную модель очистного устройства.

  1. Прежде всего, приобретаем вытяжное устройство, которое по размерам (ширине и глубине) должно плотно помещаться в проём шкафа.
  2. При установке кухонной стенки вытяжной ящик помещаем ровно над плитой.
  3. Шкаф снимаем со стены и переворачиваем его вверх дном. Снимаем дверцу и среднюю полку.
  4. На днище ставим вытяжку, и карандашом обводим устройство по периметру.
  5. В середине контура разметки высверливаем отверстие такого размера, чтобы в него можно было ввести пилку электролобзика.
  6. Выпил, производим от отверстия, плавно входя в линию разметки. Вынимаем сердцевину.
  7. На полку ставим вытяжку вентиляционным отверстием, соблюдая совпадение внешних контуров обоих предметов.
  8. Сопло обводим на полке карандашом.
  9. Вырезаем лобзиком монтажное отверстие.
  10. То же проделываем и с верхней плоскостью шкафа.
  11. Вставляем оборудование внутрь шкафа. Крепим его винтами к вытяжному проёму.
  12. На сопло одеваем полку и закрепляем её на боковых стенках ящика.
  13. Шкаф с вытяжкой возвращаем на прежнее место.
  14. Продеваем гофру через полки и одеваем её конец на сопло. Крепим воздуховод хомутом. Верхнее окончание воздуховода вводим в вентиляционный канал. Также поступают с полимерной и металлической трубой.
  15. Все стыки заполняем герметиком.
  16. Правильно подключаем питание к оборудованию аналогично способам, описанным в предыдущей главе.

Мнение эксперта

Александр Диденко

Сборщик мебели в компании Мабакс

Совет: если выводы вытяжки и вентиляционного канала имеют круглое или прямоугольное сечение, а воздуховод наоборот, то для этого существуют переходники. Поэтому заранее запаситесь этими изделиями.

Особенности монтажа воздуховодов

Трубы могут быть в виде гофрированного шланга, пластиковых цилиндров или металлических коробов.

Существуют конструкции, представляющие собой широкие сплюснутые полимерные камеры. Их секции удобно собирать в один трубопроводов для укладки воздуховода поверх навесных шкафов. Сегменты соединяют клеем и герметиком.

Если круглые и коробчатые трубопроводы будут иметь длинную изогнутую линию прокладки, их крепят на стенах с помощью дюбелей Г-образной формы.

Как сделать ящик под вытяжку на кухне своими руками

При отсутствии в кухонном гарнитуре навесного шкафа для вытяжного устройства, его легко изготовить дома самостоятельно.

  1. Делаем чертёж деталей шкафа и схему его сборки.
  2. Готовим исходный материал – лист ламинированного ДСП или МДФ. Для небольшого шкафа понадобится не больше 2 м2 материала.
  3. Днище можно не делать, а вместо него установите рамку из металлических уголков. В них просверливайте отверстия соответственно расположению монтажных проёмов в основании вытяжки.
  4. В полках вырезают проёмы под воздуховод (см. предыдущую главу).
  5. С помощью шуруповёрта и метизов собираем корпус ящика
  6. Устанавливаем вытяжку в готовый шкаф. Винтами крепим устройство к металлической рамке. Можно врезать устройство в днище ящика (см. предыдущую главу).
  7. Дверцу шкафчика лучше всего закрепить на газлифтах. Вертикально поднимающаяся плоскость, не будет мешать смежным навесным шкафам. Не забудьте прочитать, как делается .
  8. Мебельный бокс с вытяжным оборудованием навешиваем на стену над варочной панелью. Если стена сделана из гипсокартона, посмотрите статью .

Мнение эксперта

Александр Диденко

Сборщик мебели в компании Мабакс

Совет. Воспользуйтесь услугами специализированной мастерской или отдела строительного супермаркета по продаже ДСП или МДФ для изготовления шкафа. Мастера найдут для вас детали нужных размеров из складских обрезков. Там же закажите торцовку элементов корпуса ящика.

Ответы на популярные вопросы

На наш сайт приходит от читателей много вопросов, касающихся изготовления, сборки мебели и установки кухонного оборудования. На некоторые из них мы постараемся исчерпывающе ответить.

Целесообразна ли установка встраиваемой вытяжки в шкаф без воздуховода?

Конечно, монтаж воздуховода — это дополнительная, порой трудоёмкая работа. Вы сами должны оценить нужность устройства отвода воздушного потока напрямую в вентиляционный канал. Объём помещения, частота пользования кухонной плитой, условия притока наружного воздуха – всё это факторы, влияющие на выбор проточного или рециркуляционного режима работы вытяжки.

Если вам достаточно обойтись возвратом через фильтрационную систему вытяжки очищенного потока воздушной массы, то воздуховод вам не нужен.

Как установить встроенную вытяжку с выдвижной частью?

Установка очистного оборудования с выдвижной частью ничем не отличается от монтажа стационарного оборудования. Нужно проследить за тем, чтобы развёрнутая всасывающая панель полностью нависала над варочной площадью плиты.

Как установить встраиваемую вытяжку в шкаф большого размера?

Это делают точно так же, как и при монтаже оборудования, плотно входящего между стенками шкафа. Единственное отличие в том, что нужно соблюсти точное положение вытяжки ровно над плитой. На фотографиях показаны примеры дополнительных перегородок внутри шкафа, которые укрепляют конструкцию.

Что делать если мощности недостаточно?

Компактные вытяжные устройства часто обладают таким недостатком, как малая мощность установки. Для повышения производительности очистного оборудования применяют канальные вентиляторы. Их врезают в воздуховод с помощью переходников в любом доступном месте.

Монтаж канального механизма делается с целью наращивания мощности воздушного потока. То есть работают одновременно (параллельно) канальный и вытяжной вентиляторы. Можно откорректировать режимы работы вытяжки установкой дополнительного тумблера для отдельного включения канального вентилятора.

В некоторых случаях корпус вытяжки используют только в качестве части воздухопровода. Устанавливают мощный наружный вентилятор, который резко увеличивает производительность оборудования  с 800 – 1000 м3/ч до 1500 – 2000 м3/ч.

Как сделать, чтобы вытяжка не мешала естественной вентиляции?

Для решения данной проблемы применяют тройник с антивозвратным клапаном. Устройство выглядит так, как если бы в воздуховод в месте входа  в вентканал был бы врезан дополнительный патрубок с открытым отверстием.

В патрубке установлен лючок, который отрегулирован так, что при включённом вентиляторе закрывает собой входное отверстие. При отключённой вытяжке запорный диск возвращается в исходное состояние и открывает доступ воздуха из вентиляции.

Заключение

Мы надеемся, что в этой статье вы нашли всё, что интересовало вас по поводу установки вытяжки для своей кухни. Широкий ассортимент кухонного оборудования существенно расширяет выбор нужной вам модели вытяжки.

Как выбрать вытяжку без отвода в вентиляцию на кухню

Выбирать кухонную вытяжку так же сложно, как и холодильник, духовку или варочную панель: кухонные приборы функционируют долгие годы и подчеркивают лаконичность и индивидуальность дизайна помещения. Устройство подобного рода является обязательным функциональным кухонным прибором, оно избавляет воздух от неприятных запахов готовящейся еды, дыма и гари, поэтому выбирать его стоит ответственно.

Разновидности вытяжек для кухни

Наиболее популярными и широко используемыми кухонными вытяжными системами являются модели с купольным строением. Принцип их работы — циркуляционный, вывод воздуха осуществляется в вентиляцию. Их основным недостатком является большой объем и громоздкий корпус, что является неприемлемым для маленьких помещений, в то же время достоинства дизайна такой вытяжки подчеркнет просторная планировка.

Для небольшой кухни оптимальный выбор — неброская и занимающая небольшое пространство кухонная вытяжка без воздуховода. Небольшие модели правильной формы с довольно скромными габаритами и удобными кнопками управления прекрасно впишутся в кухню небольших размеров, где желательно предусмотреть удобную рабочую зону.

Вытяжка без отвода в вентиляцию функционирует достаточно просто: двигатель, расположенный в корпусе, забирает воздух и очищает его с помощью установленных в устройстве фильтров, после чего возвращает обратно в помещение. Угольная вытяжка для кухни без отвода не препятствует нормальному воздухообмену в помещении, и это одно из ключевых ее достоинств.

Модели подобного рода называют рециркуляционными, это обусловлено принципом их работы. Мощные фильтры, расположенные внутри корпуса, обеспечивают очистку поступающего воздуха от жира и других крупных включений после первой ступени очищения, потом воздух поступает на вторую ступень фильтров, где нейтрализуются посторонние запахи. Приборы подобного типа оснащаются набором фильтров. В основном используют пластины из металла для очистки на первой ступени и угольный фильтр — на второй.

Фильтры для воздухоочистителя заменяются индивидуально в зависимости от времени, проведенного на кухне с работающим прибором, и жирности приготовленной пищи. Угольные фильтры подлежат замене раз в 3−6 месяцев при постоянном использовании устройства, а металлические меняются раз в год.

Классификация устройств без воздуховода

Рециркуляционные вытяжки разделяются на два типа: с плоским корпусом и встраиваемые в мебель модели, последние имеют ряд незначительных различий.

Плоский воздухоочиститель без отвода в вентиляцию оснащен менее объемным корпусом, внутренним вентилятором и системой фильтрации воздуха. Его основным отличием от купольного устройства является компактный размер, что позволяет экономить место на кухне. Несмотря на скромные размеры, такой прибор хорошо справляется со своей работой: он забирает воздух из помещения, фильтрует его от невидимых частиц грязи, жира, запаха и выпускает очищенный воздух обратно. Монтируется электрический прибор под кухонный шкафчик. Устройство необходимо подключить к розетке.

Рециркуляционное устройство с возможностью встраивания оснащено так же, но оно монтируется в кухонный шкаф, при этом на виду остается только панель управления, которая идеально подойдет к любому интерьеру. Для вытяжки совершенно нет необходимости покупать дополнительный шкаф: сделать ее незаметной можно, купив модель, подходящую к основному цвету кухни. На сегодняшний день очень популярны устройства, оснащенные телескопическим механизмом выдвижения. Такой механизм дает возможность выдвинуть вытяжку для работы и задвинуть обратно по ее окончании. Вытяжку подобного типа легко встраивать в любую мебель.

Оба вида вытяжек продаются в размерах 50 см и 60 см, что делает их универсальными при «встройке» в навесной шкаф на кухне.

Преимущества и правила эксплуатации

Мнения потребителей о моделях без воздуховода разделились: кто-то категорически против подобных приборов. Основным аргументов этой категории потребителей является его якобы «бесполезность» на кухне. Вторая половина отдает предпочтение новейшим моделям, оснащенными современными фильтрами.

Рассмотрим подробнее особенности таких приборов, чтобы разобраться, как работает устройство на кухне:

  • Устройство без отвода не влияет на баланс воздуха на вашей кухне и в квартире, ведь отверстие, куда обычно устанавливают воздуховод, остается открытым. При подключении прибора таким способом, когда воздуховод подведен непосредственно к вытяжке, циркуляция воздуха затруднена, если при этом устройство не используется.
  • Рециркуляционный прибор весит очень мало и практически не занимает места по габаритам, что дает возможность без труда выбрать приглянувшуюся модель и доставить её домой. Такой воздухоочиститель из-за его малых габаритов очень легко хранить в небольшой квартире или во время ремонта, при этом он не будет мешать проведению строительных работ.
  • Нет необходимости в приобретении дополнительных крепежных элементов, для работы вытяжки не требуется труба.
  • Установка подобной техники не требует особой подготовки: прибор закрепляется в шкафу (нужно предусмотреть для него шкаф без нижней полки) при помощи обычного набора инструментов, после чего его нужно просто подключить к электросети. Для установки не требуется дополнительных переходников.
  • Стоимость рециркуляционных моделей выгодно отличается от классических купольных и прочих, подключаемых к воздуховоду для вытяжки на кухне. Цена на конкретные модели варьируется в зависимости от бренда и технических характеристик: размера, мощности, дополнительных опций.

Воздухоочистителям подобной конструкции требуется необременительное обслуживание. Вполне достаточно протирать её панель по мере загрязнения, осуществлять своевременную замену фильтров. Также, возможно, потребуется замена лампочек, установленных в панели управления или приборов освещения, но это не займет много сил и времени. Если обеспечить должный уход, устройство будет работать без нареканий.

Уход за системой фильтров очень прост. Как правило, она включает в себя два типа фильтров:

  • Угольные подлежат замене достаточно часто, примерно раз в 3−6 месяцев (в зависимости от частоты использования вытяжки) их просто снимают и выбрасывают.
  • Металлические фильтры необходимо промыть теплой водой под краном, используя мыло или средство для мытья посуды, а также их разрешено мыть в посудомоечной машине.

Прибор, не подключаемый к воздуховоду, прекрасно подходит для малогабаритной кухни или помещения, где невозможно установить воздухоотводящую трубу по финансовым, техническим либо иным соображениям. Вытяжку системы рециркуляции воздуха часто выбирают для кухонного интерьера, не предполагающего наличие громоздких деталей или конструкций. К таким стилям относятся минимализм и хай-тек. Они требуют лаконичности и не терпят перегруженности. Громоздкий воздуховод на такой кухне будет смотреться неорганично.

Вытяжка для кухни

Недостатки вытяжек без воздуховода

Воздухоочиститель подобной конструкции требует внимательности и ответственности от владельца. Вытяжке требуется регулярная замена фильтров. Несвоевременное выполнение данной процедуры негативно скажется на качестве фильтрации воздуха. Для кого-то расходы на угольные фильтры могут показаться существенными, для других обременительным будет постоянный контроль за состоянием фильтров, и они предпочтут классическую модель. При этом в случае поломки в маленькой рециркуляционной модели проще выявить неисправность и отремонтировать, чем искать возможную причину сбоя в стандартной вытяжке и ее трубе.

Распространено мнение, что прибор с рециркуляцией недостаточно хорошо очищает воздух на кухне и не избавляет его от неприятных запахов во время приготовления пищи. Такой подход не имеет под собой основы: современные модели при своевременной замене фильтров, постоянном уходе и грамотной установке (максимально близко к варочной поверхности) способны очищать воздух ничуть не хуже своих старших собратьев.

Вытяжки без подключения к вентиляции не могут похвастаться разнообразным дизайном. Как правило, это простая конструкция прямоугольной формы, крепящаяся горизонтально над плитой, без видимого вентилятора. Она вряд ли будет дополнительным акцентом в интерьере кухни.

Существуют очень узкой и тонкие модели современных вытяжек. Они могут быть козырьковыми, со вставкой из устойчивого к высоким температурам стекла, или иметь обычный вид. Разнообразие цветов — белый, металлический, глянцевый или матовый оттенок — позволят подчеркнуть индивидуальность вашей кухни и подобрать вытяжку к остальной кухонной технике. Козырьковый прибор отличается оригинальностью и выглядит наиболее стильно.

Рекомендации по выбору и отзывы

Для того чтобы не пожалеть о сделанном выборе, стоит учесть несколько нюансов в работе вытяжки без воздуховода:

  • Приборы различаются по объему пропускаемого воздуха за определенный промежуток времени, и этот показатель нельзя не учитывать. Для расчета необходимой мощности устройства есть формула, при помощи которой можно высчитать нужную производительность. Нужно перемножить высоту кухни и ее площадь по полу и это число помножить на 12. Часто производители вытяжек указывают в параметрах модели максимальную площадь ее использования. Если все же остались вопросы, можно обратиться за помощью к консультантам магазина.
  • Габариты вытяжки — один из основных параметров, обычно он пропорционален мощности прибора: чем она выше, тем больше корпус, и тем выше шум при ее работе. Если вы обладатель маленькой кухни и в основном питаетесь вне дома, наиболее предпочтительными для вас являются тихие модели со скромными габаритами.
  • Некоторые приборы оснащены пультом управления, работающим дистанционно.

Если обилие брендов затрудняет выбор, оцените кухонную технику, которую вы уже давно используете, возможно, среди любимых производителей будет легче определиться с моделью вытяжки. Ценообразование напрямую зависит сложности изготовления, и тут встраиваемые модели проигрывают своим традиционным собратьям. Если финансовый вопрос стоит остро, обратите внимание на плоские модели без возможности встраивания.

Если вам хочется разнообразить интерьер, отдайте предпочтение приборам из необычных материалов, стекла или дерева, либо приборам, выполненным в необычном цвете, с текстурой и цветочным орнаментом.

Мнения пользователей неоднозначны: одни в полной мере наслаждаются использований такого рода прибора и не имеют претензий к качеству очитки воздуха, другие остановили бы выбор на обычной модели, подключаемой к воздуховоду. К вытяжке подобного типа стоит привыкнуть, и тогда она начнет приносить наслаждение. Залогом хорошей работы является умелый монтажник и проверенный бренд, который позволит модели раскрыть все свои возможности.

Я довольна, главное — вовремя заменять и промывать фильтры. А вот мои соседи подключили вытяжку к вентиляции, и я вынуждена нюхать запах их еды.

Все эти вытяжки неэффективны. Прибор предназначен для сбора жира, в то время как дым и запахи остаются на кухне. Убедилась на собственном опыте.

Я давно пользуюсь, очень нравится, при частой замене фильтров со своей работой справляется на ура.

Если разобраться с принципом работы и функциональными особенностями рециркуляционных вытяжек, проблем с их выбором возникнуть не должно. Многие люди при выборе вытяжки в первую очередь отталкиваются от дизайна. Если вам хочется избежать громоздких конструкций на кухне, обратите внимание на вытяжку без возможности подключения к воздуховоду.

выбор размера врезного оборудования, монтаж изделия и установка воздуховодов

Полновстраиваемая вытяжка — это конструкция, позволяющая компактно поместить прибор в кухонном пространстве на ограниченной территории. Обычно для этого используется навесной шкаф. После монтажа изделие гармонично вписывается в общий дизайн. При этом оно будет качественно выполнять свои функции очищения воздуха в зоне варочного пространства и всего помещения кухни.

Содержание статьи

Основные разновидности

При обустройстве кухонного пространства необходимо правильно сделать выбор оборудования, а также определиться с местом установки. Для этого существуют разновидности полностью встраиваемых вытяжек:

  • Вытяжки полновстраиваемые горизонтальные. Для этого используется шкаф без дна. Оборудование может полностью скрываться стенками. Иногда его нижняя панель частично выступает за габариты мебели. Монтаж ведется непосредственно над зоной варки.
  • Вытяжки вертикальные, встраиваемые в нишу стены.
  • Вытяжка, встроенная в столешницу. Такое оборудование размещается около зоны приготовления пищи, а сама плита монтируется в гарнитур. В процессе работы открываются створки, и загрязненный воздух поступает внутрь, не успев разойтись по кухонному пространству.
  • Плоские. Крепление их ведется непосредственно ко дну шкафа.
  • Телескопические. Отличаются наличием выдвижной панели. Во время варки она выдвигается. Иногда такой процесс происходит автоматически.

Принцип устройства

Если горизонтальный вариант оборудования можно установить в любом коробе, то вертикальный должен крепиться в специально приготовленной нише. Важным элементом конструкции является колпак. Брызги, которые летят во время приготовления пищи, улавливаются этой деталью.

Вытяжки бывают проточные и рециркуляционные. В первом случае отвод воздуха ведется через вентиляционные каналы. Для этого используются воздуховоды, которые бывают круглого и квадратного сечения.

В зависимости от применяемого материала изделия бывают 2 типов:

  • Пластиковые. Это хороший вариант, поскольку на гладких стенках воздух проходит без сопротивления и хуже задерживается грязь. Чтобы сформировать поворот, требуется наличие колена. В этих местах создаются предпосылки для завихрений, что относится к недостатку такой разновидности воздуховодов.
  • Гофрированные. Присутствие складок создает помехи прохождению воздуха и вызывает дополнительный шум. К преимуществу относится отсутствие потребности в переходниках. Гофрированное изделие легко изгибается и может монтироваться под любым углом.

При отсутствии вентиляционных каналов в стене просто проделывается отверстие.

Поток воздуха движется встроенными в систему вентиляторами. Рециркуляционные системы основаны на том, что поток воздуха после очистки не удаляется, а возвращается обратно. Основной составляющей такой вытяжки является фильтр для улавливания жира. Располагается он в выдвижной части. Здесь воздух очищается от жировых составляющих, затем проходит через ряд угольных фильтров и движется назад.

Преимущества оборудования

Поскольку монтаж вытяжки делается врезной в нишу или скрытый коробом, на внешний дизайн внимание не обращается. Также имеются и другие преимущества:

  • Процесс монтажа не представляет сложности. Оборудование устанавливается 1 человеком.
  • Вытяжки бывают не только кнопочные, но и сенсорные. Это удобно потому, что руки часто бывают в жиру. При такой системе работы включение и отключение ведется легким нажатием руки.
  • Наличие режима автоматического включения, подсветки и таймера.
  • Большой размерный ряд. Это дает возможность сделать выбор под существующие параметры шкафа.
  • Наличие моделей с дистанционным управлением.
  • Возможность смены загрязнившихся фильтров.
  • В процессе работы установка создает небольшой шум.

Характеристика размеров

Параметры оборудования подбираются в зависимости от площади кухни. Чем она больше, тем вытяжка требуется больших габаритов. Особенно это касается колпака. Этот элемент конструкции позволяет захватывать больший объем воздуха.

Чтобы правильно выбрать вытяжку, требуется снять размеры плиты. Это важно, поскольку устройство должно иметь приблизительно такую же ширину. В этом случае будет обеспечен оптимальный режим работы. Ориентир ведется на 60 см при размерном ряде вытяжек от 45 до 90 см.

Небольшие параметры говорят о малой мощности установки. Большие же, наоборот, захватывают значительный объем пространства, что обеспечивает хорошее очищение воздуха. Наиболее удобным вариантом является подбор вытяжки при отсутствии плитки. Тогда все размеры компонуются вместе. Главное условие — это размер колпака, который должен перекрывать варочную площадь.

Правила монтажа

Установка встраиваемой вытяжки на кухне проводится в шкаф. Для этого идут несколькими путями:

  • Заказывается короб без дна. А в его полках и верху сверлятся необходимые отверстия.
  • Шкаф изготавливается своими руками.
  • Используется готовая конструкция. У нее убирается дно, и формируются отверстия.

Если пойти третьи методом, то полная разборка мебели не требуется. Порядок работы следующий:

  • Снимаются дверцы. Снизу откручиваются крепления боковых стенок и задней плоскости. После этого дно отходит само.
  • Крепеж ведется к внутренней полке. Для этого она вынимается. В ней вырезается отверстие диаметром 10 см под воздуховод. Затем полка прикладывается к корпусу аппарата, и отмечаются места для вкручивания саморезов.
  • При помощи металлических уголков вытяжка закрепляется на полке, и вся конструкция устанавливается в шкаф.
  • На последнем этапе идет монтаж воздуховода. Для этого через верхнее отверстие вставляется гофра или пластиковая труба. Места стыковки с оборудованием промазываются клеем и схватываются хомутом. Следует помнить, что с течением времени этот узел потребует разборки для чистки аппарата. Вторая часть воздуховода соединяется с вентиляционным каналом.

При монтаже необходимо выдержать расстояние от вытяжки до плитки, которое должно составлять 80 см. Обращается внимание на близость розетки. Нельзя допускать висящих проводов вблизи горячей поверхности.

Особенности эксплуатации

В процессе эксплуатации соблюдаются обычные требования. Прибор не должен перегреваться, на него не допускается попадание воды. Обращается внимание на провода, которые не должны касаться горячей поверхности. Кроме того, проводится следующее обслуживание:

  • Регулярно прочищается жировой фильтр. Для этого он снимается и промывается с применением моющего средства. Затем ставится на место.
  • Ответственным элементом рециркуляционной вытяжки является угольный фильтр. Каждые полгода требуется его замена, поскольку за этот срок он утрачивает свои свойства.
  • Обращается внимание на выдвижную панель. Ведется удаление образовавшегося слоя жира, чтобы элемент двигался без затруднений.
  • Протирается сенсорная панель. На этой части аппарата постоянно присутствуют отпечатки. При появлении толстого слоя жира оборудование будет хуже включаться.
  • За чистотой передней панели необходимо следить и при кнопочном включении. Жир заходит в щели, и идет залипание кнопок.

Наиболее рейтинговые производители

Множество компаний занимаются производством полновстраиваемых вытяжек. Чтобы понять, какой вариант вытяжки лучше, нужно изучить характеристики наиболее рейтинговых производителей:

  • Bosch. Фирма выпускает изделия как премиум класса, так и более доступные. Некоторые модели снабжены системой автоматики, все варианты отличаются надежностью и бесшумностью.
  • Krona. Продает надежные изделия для кухни, которые пользуются большим спросом.
  • Эликор. Изделия отличаются своеобразным дизайном. На поверхности выделяется позолота и декоративная резьба.
  • Гефест. Выпускаются модели как малой, так и большой мощности.

Установка встроенной вытяжки на кухне позволяет не только очистить воздух, но и сэкономить пространство. Оборудование, расположенное в шкафу, хорошо вписывается в общее устройство кухни. Все воздуховоды и провода спрятаны.

Установка встраиваемой вытяжки на кухне: монтаж своими руками

Содержание статьи

Зачем нужна кухонная вытяжка

Процесс приготовления пищи сопровождается активным выделением запахов, водяного пара, мелких частиц жира, масел, копоти и прочих взвесей. Они наполняют атмосферу кухни и распространяются по смежным помещениям, понемногу наполняя всю квартиру. Эти частицы оказывают отрицательное воздействие:

  1. Появляется неприятный запах, плохо переносимый аллергиками.
  2. Мелкие взвешенные частицы оседают на предметы мебели, ковры, впитываются в обивку, одежду и прочие вещи.
  3. Все белые или светлые поверхности покрываются слоем жира, копоти и прочими наслоениями, которые плохо поддаются очистке.

Для того, чтобы исключить распространение выделяемых вредных частиц по всей квартире, в кухонном помещении используется только вытяжка. Она создает некоторое разрежение воздуха, способствующее притоку из соседних помещений или с улицы через неплотности оконных блоков. Организуется поступление воздуха внутрь кухни, препятствующее проникновению нежелательных компонентов из нее в смежные или соседние комнаты. Эти функции обеспечивает вытяжной вентиляционный канал, имеющийся в типовой кухне и представляющий собой вентиляционную отдушину под потолком. Он проходит внутри стен и выводится через кровельное покрытие на улицу. Разница внешнего и внутреннего давлений создают естественную тягу, которая способствует постоянному удалению отработанного воздуха, очищающему атмосферу кухни от выделяемых вредностей.

Вентиляционные трубы на крыше

Однако, современные условия воздухообмена серьезно затруднены из-за повсеместного использования пластиковых окон и герметичных входных дверей. Возможность постоянного притока свежего воздуха практически исключена, только во время проветривания свежий поток поступает в квартиру. Естественная тяга, используемая в вентиляционных каналах, не способна работать без пополнения объема воздуха. Как только разрежение кухонной атмосферы доходит до критической точки, вывод воздуха останавливается, лишая кухню необходимого воздухообмена. Вредные и нежелательные компоненты начинают распространяться по квартире, портят ее микроклимат, разрушают комфорт жителей.

Решением проблемы становится установка принудительной вытяжки. Она работает в заранее заданном режиме и не зависит от внешних условий, что позволяет организовать стабильный и управляемый воздухообмен.

Обратите внимание! Забор воздуха производится вблизи от кухонной плиты, непосредственного источника выделения вредных и нежелательных компонентов, что увеличивает эффективность использования вытяжки и позволяет исключить распространение частиц по территории квартиры.

Вытяжной купол для кухни

Необходимость установки вытяжки продиктована еще одним обстоятельством. Изначально, в кирпичных домах старой постройки, вентиляционный канал для каждой квартиры строился отдельно. С введением панельного домостроения для упрощения производства бетонных плит стали делать один, общий вентканал, имеющий отдушины на каждом этаже. Это сделало возможной ситуацию, когда установка вытяжки на нижнем этаже создает в воздухопроводе повышенное давление, и воздух начинает идти по пути наименьшего сопротивления — поступает в квартиры верхних этажей. Усилие, которое создает естественная тяга, меньше, чем давление от вытяжки, аэродинамическое сопротивление канала выдавливает поток воздуха вместе с вредными компонентами в квартиры верхних этажей. Поэтому им тоже приходится устанавливать вытяжки, чтобы удалять из своих жилищ нежелательные продукты воздухообмена не только своего производства, но и из квартир нижних этажей.

Необходимо учитывать, что пропускная способность вентиляционного канала ограничена и не позволяет выводить слишком большие объемы воздуха. Для увеличения производительности канала придется поднимать давление вытяжки, что для жителей других этажей станет причиной проникновения в квартиру вредных компонентов.

Важно! Нередко выходом из положения становится полная закупорка отдушины и установка полноценной приточно-вытяжной установки, производящей забор и удаление воздушных потоков снаружи. Этот вариант вынужденный, но наиболее эффективный и безопасный. К приточно-вытяжной схеме с рекуперацией тепла сегодня прибегает все большее количество потребителей. Более подробно о данной системе воздухообмена расскажем в специальной статье.

Приточно-вытяжные установки для кухни

Цены на различные виды приточно-вытяжных вентиляций с рекуперацией

Приточно-вытяжная вентиляция с рекуперацией

Санитарные нормы воздухообмена

Режим воздухообмена каждого помещения подлежит сложному расчету. Необходимо учесть следующие факторы:

  1. Количество людей.
  2. Размеры, объем, конфигурация помещения.
  3. Наличие горячих или влажных поверхностей, технологических установок.
  4. Объемы выделяющихся вредностей, подлежащих удалению.

Сочетание этих условий определяет тип вентиляции — преимущество притока или вытяжки, объемы вывода или подачи воздушного потока. Для упрощения расчетов разработаны медицинские нормы, определяющие необходимый воздухообмен в зависимости от типа и назначения помещения. Свои правила есть как для производственных, так и для жилых помещений. Найти эти нормы можно в таблицах СНиП. Рассмотрим некоторые из них.

Таблица 1. Требуемый режим воздухообмена

Помещение Вытяжка
Жилая комната3м³/ч на каждый м² площади помещения
Кухня с электроплитой на 2 конфорки60 м³/ч
Кухня с электроплитой на 3 конфорки75 м³/ч
Кухня с электроплитой на 4 конфорки или с газовыми приборами90 м³/ч
Ванная комната25 м³/ч
Туалет25 м³/ч
Совмещенный санузел50 м³/ч

Для кухонных помещений принимается разный режим воздухообмена, зависящий от количества горячих поверхностей. Примечательно, что указанные нормы несколько устарели, так как стандартные плиты уступают место новым разработкам — мультиваркам, микроволновым печам, духовым шкафам с конвекторами. Они заметно изменяют состав внутреннего воздуха кухни, что необходимо учитывать при организации вентиляционной системы.

Духовой шкаф с конвектором

Позже был принят новый порядок учета режима воздухообмена — по кратности. Определялось, сколько раз в течение часа весь объем воздуха в помещении должен быть полностью обновлен. Этот метод упрощенный и применялся, в основном, практиками, которым было некогда и незачем выполнять сложные специализированные расчеты.

Таблица 2. Способ учета воздухообмена по кратности

Помещение Кратность воздухообмена
Жилая комната, спальня, детская1
Кабинет, библиотека0.5
Кухня с электроплитой60 м³/ч
Кухня с газовой плитой1 + 100 м³/ч на плиту
Ванная, туалет, душевая25 м³/ч
Сауна10 м³ на каждого человека

Внимание! Режим вентиляции в кухонных и санитарно-технических помещениях рассчитывается по объему вытяжки, а не по кратности. Это необходимо из-за малых размеров некоторых санузлов, не способных обеспечить должное количество воздуха при расчете по кратностям.

Виды кухонных вытяжек

Специализированной классификации кухонных вытяжек не существует, но деление по определенным признакам произвести можно. В продаже имеются следующие виды:

  1. Подвесные. Устанавливаются (подвешиваются) снизу на нижнюю плоскость кухонного гарнитура непосредственно над варочной поверхностью. Отличаются компактностью, имеют плоский корпус, оснащены сменными фильтрами для очистки воздуха от жира, влаги или иных нежелательных компонентов. Некоторые модели нуждаются в подключении к вентиляционному каналу, но большинство видов работают автономно.

    Подвесная вытяжка

  2. Встраиваемые. Устанавливаются внутрь кухонных гарнитуров, что делает их полностью скрытыми и не нарушающими интерьер кухни. Скрытый монтаж позволяет отказаться от декоративного корпуса и прочих внешних украшений, оставляя только функциональные элементы конструкции, что снижает стоимость и облегчает обслуживание и уход за вытяжкой. Для установки требуется выделить шкаф соответствующего размера.

    Встраиваемая вытяжка

    Цены на популярные модели встраиваемых вытяжек

    Встраиваемая вытяжка

  3. Купольные. Представляют собой мощные и эффективные образцы кухонной техники. Нуждаются в подключении к вытяжному каналу. Наличие купола позволяет исключить распространение вредных компонентов по всему объему кухни. Купольные конструкции устанавливают на больших кухнях из-за эффективности и высокой производительности.

    Купольная конструкция

  4. Угловые. Устанавливаются в углу кухонного помещения при нестандартной планировке. Могут быть одновременно купольными или встраиваемыми.

    Угловая вытяжка

  5. Островные. Отличаются от других видов вытяжек обособленным способом установки — не контактируют со стенами, свисая с потолочной плиты. Используются в комплекте с островными плитами или иными горячими поверхностями.

    Островная кухонная вытяжка

  6. Наклонные. Принимающая воздушный поток плоскость таких вытяжек ориентирована не горизонтально, а под наклоном. Это позволяет уменьшить размер устройства в плане, сохраняя при этом эффективность и производительность вытяжки.

    Наклонная вытяжка

Некоторые конструкции обладают двумя или более признаками — например, они могут совмещать купольную и наклонную конструкцию и т.п.

Особенности встраиваемых вытяжек

Встраиваемая вытяжка устанавливается в специально отведенный для этой цели навесной шкаф. Его надо предварительно подготовить, удалив нижнюю часть для установки рабочей (приемной) панели и проделав отверстие в верхней части шкафа под воздуховод. Встраиваемые вытяжки не нуждаются в декоративной отделке корпуса, а некоторые модели и вовсе его не имеют, представляя собой агрегат из функциональных узлов, соединенных вместе.

Преимуществом такой конструкции является скрытый монтаж, отсутствие видимых проводов, конструкционных элементов. Присутствие вытяжки выдает только панель управления и принимающая панель снизу шкафа, что позволяет сохранить цельность и гармоничность внешнего вида кухонного гарнитура. Он не разорван на две части, как это приходится делать при монтаже купольных конструкций, не выделяется вперед, что очень неудобно и создает опасность удара головой о выступающие части. Кроме того, внутренний объем шкафа с вытяжкой никогда не занимается полностью и может быть использован для хранения каких-либо принадлежностей.

Свободное место в шкафу для встраиваемой вытяжки

Ширина рабочей базы вытяжки должна соответствовать размеру варочной панели. В продаже имеются разные варианты:

  1. С шириной 50 см. Оптимальны для небольших кухонных помещений, но требуют наличия соответствующей варочной панели.
  2. С шириной 60 см. Наиболее распространенный вариант, соответствующие размерам большинства электрических плит.
  3. С шириной 90 см. Такая конструкция встречается реже и применяется на больших кухнях для удаления отработанного воздуха от больших варочных поверхностей.

Выбор встроенной вытяжки обусловлен следующими критериями:

  1. Размер плиты.
  2. Технические характеристики устройства.
  3. Тип и конструкционные особенности вытяжки.

В режиме ожидания встраиваемая вытяжка находится в собранном состоянии, передняя панель шкафа закрыта. В рабочем положении она открывается, панель выдвигается вперед, обеспечивая заданную площадь захвата воздушного потока.

Встроенная вытяжка в рабочем положении

Есть модели, способные работать не только в режиме удаления отработанного воздуха (проточные), но и как рециркуляционные установки. Они очищают воздух, прогоняя его через фильтры, и возвращают обратно в кухню. Это позволяет улучшить общий режим воздухообмена, снижает потребность помещения в притоке свежего воздуха.

Помимо основных функциональных возможностей, при выборе вытяжки следует обращать внимание на дополнительные особенности:

  1. Громкость работы. Это важный параметр, поскольку устройство находится внутри шкафа, который способен работать как резонатор и усиливать гул от работы вентилятора.
  2. Наличие подсветки. Удобное и полезное дополнение, позволяющее экономить на основном освещении кухни.

Не следует забывать и о стоимости вытяжки, которая нередко становится основным фактором, определяющим выбор пользователя.

Виды воздушных фильтров для вытяжки

Современные конструкции кухонных вытяжек оборудуются фильтрами, выполняющими разные функции:

  1. Жироулавливающие. Представляют собой слой спутанных металлических или синтетических волокон, задерживающих частицы жира, копоть и иные взвеси.
  2. Тонкой очистки. Это емкости, заполненные активированным углем, сквозь который пропускается воздушный поток.

Все виды фильтров обладают своими плюсам и минусами, поэтому их следует рассмотреть внимательнее.

Металлические

Состоят из металлической сетки или ленты со сплошной перфорацией. Их можно мыть, обеспечивая тем самым длительный срок службы. Размер и форма отверстий в ленте или сетке подбирают по условиям максимальной эффективности и отсутствию рабочего шума. Жировые наслоения лучше всего отмывать в посудомоечной машине, устанавливая фильтр вертикально. Вручную мыть фильтры нецелесообразно, поскольку это отнимает много времени и не всегда дает ожидаемый результат.

Металлический воздушный фильтр

Синтетические

Представляют собой слой спутанных волокон (искусственный войлок). Они одноразовые и подлежать замене по мере заполнения и потере работоспособности. Синтетические фильтры эффективнее металлических, но их приходится постоянно покупать, что требует некоторых финансовых расходов. Важной особенностью синтетических фильтров является бесшумная работа.

Синтетический фильтр

Угольный фильтр

Угольный фильтр тонкой очистки, помимо активированного угля, способен выполнять обеззараживающие функции. Для этого в состав наполнителя вводят дополнительные компоненты:

  1. Серебро.
  2. Катиониты.
  3. Ионообменные смолы.

Эти дополнения позволяют удалять мельчайшие примеси, устранять запахи и прочие вредности, после чего воздух получает более высокое качество, чем раньше, и не нуждается в выведении из кухонного помещения. Угольные фильтры используются только на дорогих рециркуляционных моделях, не подключаемых к вентиляционному каналу.

Угольный фильтр

Выбор воздуховодов

Для подключения вытяжки к воздушному каналу необходимо установить соединительный воздуховод. Принято использовать два типа:

  1. Гибкий металлический гофрированный трубопровод. Прост в монтаже, не нуждается в использовании комплектующих, не нагружает опорные конструкции. Внешний вид таких трубопроводов непривлекателен, поэтому их принято скрывать в короб из гипсокартона, фанеры или иных листовых материалов с последующей отделкой.

    Гибкий металлический воздуховод

  2. Пластиковые воздуховоды. Ровные трубопроводы круглого или прямоугольного сечения, имеют привлекательный внешний вид, не создают шума во время работы. Нуждаются в использовании дополнительных элементов — углов, поворотов, переходников, что усложняет монтаж.

    Пластиковые воздуховоды

Внимание! Выбирая воздуховод, надо помнить о пропускной способности. Размер трубопровода не должен быть меньше, чем вентиляционная отдушина в стене.

Пошаговая инструкция по монтажу

Для выполнения работ потребуются:

  • электролобзик;
  • шуруповерт;
  • перфоратор;
  • линейка и карандаш;
  • лазерный уровень.

Цены на лазерные уровни

Лазерный уровень

Необходимо также подготовить шкаф, в который будет установлена вытяжка.

Монтаж вытяжки:

  1. По шаблону, который идет в комплекте поставки, отмечаются отверстия для крепежа и центр выходного отверстия под воздуховод.

    Подготовка отверстий

  2. Дрелью со сверлом 5 мм сверлятся отверстия под саморезы и под резку отверстия лобзиком. Оно вырезается точно по линии, отмеченной циркулем из намеченного по шаблону центра.

    Выпиливание отверстия под воздуховод

  3. На вытяжку надевается переходник для последующего присоединения воздуховода.
  4. Вытяжка вставляется в шкафчик, крепится саморезами в подготовленные отверстия, а переходник вставляется в выходное отверстие.

    Крепление вытяжки

  5. Если планируется установка полочки, ее крепят на верхнюю часть вытяжки и одновременно фиксируют на стенках шкафчика.
  6. Подключают электропитание, устанавливают фильтры.
  7. Устанавливают соединительный воздуховод. Если используется гибкий металлический трубопровод, сверлят несколько отверстий под хомуты и крепят его с их помощью к стене. Монтаж пластикового трубопровода сложнее, так как придется отрезать прямые участки точно по размеру стены, вставлять углы или изгибы и вновь отрезать прямые участки. Процесс несложный, но требующий точности и аккуратности.

    Установка воздухоотвода

    Цены на силиконовый герметик

    Силиконовый герметик

  8. Воздуховод присоединяют к вентиляционной отдушине с помощью специального переходника или вентиляционной решетки.

    Навешивание шкафчика

Технология монтажа вытяжки зависит от ее конструкции, особенностей и прочих параметров. Возможны отклонения от описанного хода установки, возникающие из-за типа кухонного гарнитура, конфигурации помещения или иных факторов. Инструкция по монтажу прилагается к вытяжке, ее следует внимательно прочесть и усвоить особенности выполнения работ. Основным условием успеха станет аккуратность и внимательность. Если все сделано правильно, результат порадует пользователя и членов его семьи.

Видео — Установка вытяжки своими руками

CCNA 4 Connecting Networks v6.0 - ответы на экзамен CN Chapter 7 2019

Как найти: Нажмите «Ctrl + F» в браузере и введите любую формулировку вопроса, чтобы найти этот вопрос / ответ.

ПРИМЕЧАНИЕ. Если у вас есть новый вопрос по этому тесту, прокомментируйте список вопросов и множественный выбор в форме под этой статьей. Мы обновим для вас ответы в кратчайшие сроки. Спасибо! Мы искренне ценим ваш вклад в наш сайт.

  1. Каков пример M2M-соединения в IoT?
    • Пользователь отправляет электронное письмо другу через Интернет.
    • Датчики на складе связываются друг с другом и отправляют данные на серверный блок в облаке. *
    • Избыточные серверы обмениваются данными друг с другом, чтобы определить, какой сервер должен быть активным или резервным.
    • Автоматическая система сигнализации на территории кампуса отправляет сообщения о пожарной тревоге всем студентам и сотрудникам.

    Explain:
    Интернет вещей (IoT) соединяет устройства, которые традиционно не подключены к Интернету, например датчики и исполнительные механизмы. Межмашинное соединение (M2M) уникально для Интернета вещей в том смысле, что устройства соединены вместе и взаимодействуют друг с другом. Эти устройства могут отправлять данные на серверный блок в облаке для анализа и дальнейшего изменения работы.

  2. Каков срок расширения существующей структуры Интернета на миллиарды подключенных устройств?
    • М2М
    • оцифровка
    • Интернет вещей *
    • SCADA

    Объясните:
    Интернет вещей (IoT) - это соединение миллиардов вещей, или «умная пыль».«SCADA относится к типу системы IoT, применяемой в промышленном Интернете. Оцифровка имеет несколько значений. Он может относиться к процессу преобразования аналогового сигнала в цифровой, или он может относиться к процессу, с помощью которого организация модернизируется путем планирования и, в конечном итоге, создания сложной и дальновидной экосистемы ИТ-сети, которая обеспечит большую возможность подключения, производительность и безопасность. . Наконец, M2M относится к обмену данными от машины к машине.

  3. Какое утверждение описывает систему Cisco IoT?
    • Это операционная система коммутатора для интеграции многих функций безопасности уровня 2.
    • Это усовершенствованный протокол маршрутизации для облачных вычислений.
    • Это инфраструктура для управления крупномасштабными системами самых разных конечных точек и платформ. *
    • Это операционная система маршрутизатора, сочетающая IOS и Linux для туманных вычислений.

    Explain:
    Cisco разработала систему Cisco IoT, чтобы помочь организациям и отраслям внедрять решения IoT. Система IoT предоставляет инфраструктуру для управления крупномасштабными системами с самыми разными конечными точками и платформами, а также с огромным объемом данных, которые они создают.Cisco IOx объединяет IOS и Linux для поддержки туманных вычислений.

  4. Какие три модели сети описаны в опоре туманных вычислений системы Cisco IoT? (Выберите три.)
    • туманные вычисления *
    • клиент / сервер *
    • P2P
    • облачные вычисления *
    • одноранговая
    • предприятие WAN

    Explain:
    Сетевые модели описывают потоки данных в сети.Сетевые модели, описанные в опоре туманных вычислений системы Cisco IoT, включают в себя: Модель
    клиент / сервер - клиентские устройства запрашивают услуги серверов. Серверы часто располагаются локально и управляются организацией.
    Модель облачных вычислений - более новая модель, в которой серверы и сервисы рассредоточены по всему миру в распределенных центрах обработки данных. Данные синхронизируются на нескольких серверах.
    Fog computing - эта модель идентифицирует распределенную вычислительную инфраструктуру ближе к границе сети.Это позволяет пограничным устройствам запускать приложения локально и принимать немедленные решения.

  5. Какой компонент IoT расширяет возможности подключения к облаку ближе к границе сети?
    • Столб сетевого подключения
    • Столб туманных вычислений *
    • Столп управления и автоматизации
    • Опора платформы поддержки приложений

    Explain:
    Размещая распределенную вычислительную инфраструктуру ближе к границе сети, туманные вычисления позволяют граничным устройствам запускать приложения локально и принимать немедленные решения.

  6. Какое решение кибербезопасности описано в компоненте безопасности системы Cisco IoT для обеспечения безопасности электростанций и производственных линий?
    • Безопасность сети IoT
    • безопасность облачных вычислений
    • Безопасность конкретных операционных технологий *
    • Физическая безопасность IoT

    Explain:
    Компонент безопасности Cisco IoT предлагает масштабируемые решения для кибербезопасности, которые включают в себя следующее:
    Operational Technology specific security - аппаратное и программное обеспечение, которое поддерживает работу электростанций и управляет производственными линиями
    IoT Network Security - устройства безопасности сети и периметра такие как коммутаторы, маршрутизаторы и устройства межсетевого экрана ASA.
    Физическая безопасность IoT - включая IP-камеры видеонаблюдения Cisco, которые обеспечивают наблюдение в самых разных средах.

  7. Какие возможности облачных вычислений обеспечат использование сетевого оборудования, такого как маршрутизаторы и коммутаторы, для конкретной компании?
    • Инфраструктура как услуга (IaaS) *
    • ПО как услуга (SaaS)
    • браузер как услуга (BaaS)
    • беспроводная связь как услуга (WaaS)

    Explain:
    Этот элемент основан на информации, содержащейся в презентации.
    Маршрутизаторы, коммутаторы и межсетевые экраны - это устройства инфраструктуры, которые могут быть предоставлены в облаке.

  8. Какая технология позволяет пользователям получать доступ к данным в любом месте и в любое время?
    • Облачные вычисления *
    • виртуализация
    • микромаркетинг
    • аналитика данных

    Explain:
    Облачные вычисления позволяют организациям избавиться от необходимости в локальном ИТ-оборудовании, обслуживании и управлении.Облачные вычисления позволяют организациям расширять свои услуги или возможности, избегая увеличения затрат на энергию и пространство.

  9. Для ответа на вопрос экспонат не требуется. На выставке показан туман, покрывающий деревья на склоне горы. Какое утверждение описывает туманные вычисления?
    • Для поддержки датчиков и контроллеров без поддержки IP требуются службы облачных вычислений.
    • Он поддерживает более крупные сети, чем облачные вычисления.
    • Создает распределенную вычислительную инфраструктуру, которая предоставляет услуги близко к границе сети. *
    • Он использует централизованную вычислительную инфраструктуру, которая хранит большие данные и управляет ими в одном очень безопасном центре обработки данных.

    Explain:
    Три определяющих характеристики туманных вычислений:
    его близость к конечным пользователям,
    его распределенная вычислительная инфраструктура, которая удерживает его ближе к границе сети,
    его повышенная безопасность, поскольку данные не передаются в облако.

  10. Какая услуга облачных вычислений лучше всего подходит для новой организации, которая не может позволить себе физические серверы и сетевое оборудование и должна приобретать сетевые услуги по запросу?

    Explain:
    «Инфраструктура как услуга» (IaaS) предоставляет среду, в которой пользователи получают инфраструктуру по требованию, которую они могут установить на любую платформу по мере необходимости.

  11. Какая облачная модель предоставляет услуги для конкретной организации или объекта?
    • публичное облако
    • гибридное облако
    • частное облако *
    • облако сообщества

    Explain:
    Частные облака используются для предоставления услуг и приложений определенной организации и могут быть установлены в частной сети организации или управляться внешней организацией.

  12. Как виртуализация помогает при аварийном восстановлении в центре обработки данных?
    • улучшение деловой практики
    • Подача постоянного воздушного потока
    • поддержка живой миграции *
    • гарантия мощности

    Explain:
    Динамическая миграция позволяет переместить один виртуальный сервер на другой виртуальный сервер, который может находиться в другом месте, на некотором расстоянии от исходного центра обработки данных.

  13. В чем разница между функциями облачных вычислений и виртуализации?
    • Облачные вычисления отделяют приложение от оборудования, тогда как виртуализация отделяет ОС от основного оборудования. *
    • Для облачных вычислений требуется технология гипервизора, тогда как виртуализация - это технология отказоустойчивости.
    • Облачные вычисления используют технологию центров обработки данных, тогда как виртуализация не используется в центрах обработки данных.
    • Облачные вычисления предоставляют услуги доступа через Интернет, тогда как виртуализация предоставляет услуги доступа к данным через виртуализированные Интернет-соединения.

    Объясните:
    Облачные вычисления отделяют приложение от оборудования. Виртуализация отделяет ОС от основного оборудования. Виртуализация - типичный компонент облачных вычислений. Виртуализация также широко используется в центрах обработки данных. Хотя реализация виртуализации упрощает настройку отказоустойчивости сервера, она не является отказоустойчивой технологией по своей конструкции.Для подключения к Интернету от центра обработки данных или поставщика услуг требуются избыточные физические подключения к глобальной сети Интернет-провайдерам.

  14. Какие две бизнес-задачи и технические проблемы решает внедрение виртуализации в центре обработки данных? (Выберите два.)
    • занимаемая площадь *
    • требуется серверное оборудование
    • атаки вирусов и шпионского ПО
    • Электроэнергия и кондиционер *
    • Требования к лицензии на операционную систему

    Объясните:
    Традиционно один сервер строился на одной машине с одной операционной системой.Этому серверу требовались мощность, прохладная среда и метод резервного копирования. Виртуализированные серверы требуют более надежного оборудования, чем стандартная машина, потому что компьютер или сервер, находящийся в виртуальной машине, обычно использует оборудование совместно с одним или несколькими серверами и операционными системами. За счет размещения нескольких серверов в одном физическом корпусе экономится место. Виртуализированным системам по-прежнему требуются соответствующие лицензии на операционные системы или приложения, или на то и другое, и по-прежнему требуются соответствующие приложения и настройки безопасности.

  15. При подготовке реализации IoT к какой сети будут подключаться устройства, чтобы использовать одну и ту же инфраструктуру и облегчить связь, аналитику и управление?
    • конвергентные *
    • видео
    • телефон
    • VoIP
  16. Какой тип гипервизора реализуется, когда пользователь с портативным компьютером под управлением Mac OS устанавливает экземпляр виртуальной ОС Windows?
    • виртуальная машина
    • голый металл
    • тип 2 *
    • тип 1

    Explain:
    Гипервизоры типа 2, также известные как размещенные гипервизоры, устанавливаются поверх существующей операционной системы, такой как Mac OS, Windows или Linux.

  17. Какое утверждение описывает концепцию облачных вычислений?
    • отделение операционной системы от оборудования
    • отделение плоскости управления от плоскости управления
    • отделение приложения от оборудования *
    • отделение плоскости управления от плоскости данных

    Объясните:
    Облачные вычисления используются для отделения приложения или службы от оборудования. Виртуализация отделяет операционную систему от оборудования.

  18. Что характерно для гипервизора типа 2?
    • лучше всего подходит для корпоративных сред
    • устанавливается непосредственно на оборудование
    • не требует ПО консоли управления *
    • имеет прямой доступ к ресурсам серверного оборудования

    Explain:
    Гипервизоры типа 2 размещаются в базовой операционной системе и лучше всего подходят для потребительских приложений и тех, кто экспериментирует с виртуализацией.В отличие от гипервизоров типа 1, гипервизоры типа 2 не требуют консоли управления и не имеют прямого доступа к оборудованию.

  19. Что характерно для гипервизора типа 1?
    • не требует ПО консоли управления
    • устанавливается непосредственно на сервере *
    • установлен в существующей операционной системе
    • лучше всего подходит для потребителей, а не для корпоративной среды

    Explain:
    Гипервизоры типа 1 устанавливаются непосредственно на сервере и известны как «голые железные» решения, дающие прямой доступ к аппаратным ресурсам.Они также требуют консоли управления и лучше всего подходят для корпоративных сред.

  20. Как изменяется плоскость управления для работы с виртуализацией сети?
    • К каждому сетевому устройству добавляется избыточность уровня управления.
    • Плоскость управления на каждом устройстве подключена к выделенной высокоскоростной сети.
    • Гипервизор установлен на каждом устройстве, чтобы разрешить несколько экземпляров уровня управления.
    • Функция уровня управления объединена в централизованный контроллер.*

    Explain:
    При проектировании сетевой виртуализации функция уровня управления удаляется с каждого сетевого устройства и выполняется централизованным контроллером. Централизованный контроллер передает функции уровня управления каждому сетевому устройству, и каждое устройство фокусируется на пересылке данных.

  21. Какая технология виртуализирует плоскость управления сетью и перемещает ее на централизованный контроллер?
    • IaaS
    • SDN *
    • туманные вычисления
    • облачные вычисления

    Объясните:
    Сетевые устройства работают в двух плоскостях: плоскости данных и плоскости управления.Уровень управления поддерживает механизмы пересылки уровня 2 и уровня 3 с использованием ЦП. Уровень данных перенаправляет потоки трафика. SDN виртуализирует плоскость управления и перемещает ее на централизованный сетевой контроллер.

  22. Какие два уровня модели OSI связаны с функциями уровня управления сети SDN, которые принимают решения о пересылке? (Выберите два.)
    • Слой 1
    • Уровень 2 *
    • Уровень 3 *
    • Слой 4
    • Слой 5

    Explain:
    Уровень управления SDN использует таблицу ARP уровня 2 и таблицу маршрутизации уровня 3 для принятия решений о пересылке трафика.

  23. Что предварительно заполняет FIB на устройствах Cisco, которые используют CEF для обработки пакетов?
    • таблица смежности
    • таблица маршрутизации *
    • ЦОС
    • таблица ARP

    Объяснение:
    CEF использует FIB и таблицу смежности для принятия решений по быстрой пересылке без обработки уровня управления. Таблица смежности предварительно заполняется таблицей ARP, а FIB предварительно заполняется таблицей маршрутизации.Взаимодействие с другими людьми

  24. Какой тип гипервизора, скорее всего, будет использоваться в центре обработки данных?
    • Тип 1 *
    • Hadoop
    • Nexus
    • Тип 2

    Объясните:
    Два типа гипервизоров - это тип 1 и тип 2. Обычно используются гипервизоры типа 1

Установка из двоичного кода - документы

Все загрузки идут с поддержкой SQLite, MySQL и PostgreSQL и созданы с встроенные активы.Это может быть другим для более старых выпусков. Выберите соответствующий файл целевую платформу со страницы загрузок, скопируйте URL-адрес и замените URL-адрес в командах ниже:

  wget -O gitea https://dl.gitea.io/gitea/1.12.5/gitea-1.12.5-linux-amd64
chmod + x gitea


Проверить подпись GPG

Gitea подписывает все двоичные файлы ключом GPG для предотвращения нежелательной модификации двоичных файлов. Чтобы проверить двоичный файл, загрузите файл подписи, который заканчивается на .asc для загруженного двоичного файла и используйте инструмент командной строки gpg.

  gpg --keyserver keys.openpgp.org --recv 7C9E68152594688862D62AF62D9AE806EC1592E2
gpg --verify gitea-1.12.5-linux-amd64.asc gitea-1.12.5-linux-amd64


Рекомендуемая конфигурация сервера

ПРИМЕЧАНИЕ: Многие из следующих каталогов также можно настроить с помощью переменных среды! Следует отметить, что настройка GITEA_WORK_DIR сообщит Gitea, где разместить рабочий каталог, а также упростит установку.

Подготовить среду

Убедитесь, что на сервере установлен Git. Если это не так, сначала установите его.

Создать пользователя для запуска Gitea (например, git )

  приводной \
   --система \
   - оболочка / bin / bash \
   --gecos 'Контроль версий Git' \
   --group \
   --disabled-password \
   --home / home / git \
   мерзавец


Создать необходимую структуру каталогов

  mkdir -p / var / lib / gitea / {custom, data, log}
chown -R git: git / var / lib / gitea /
chmod -R 750 / var / lib / gitea /
mkdir / etc / gitea
корень chown: git / etc / gitea
chmod 770 / и т. д. / gitea


ПРИМЕЧАНИЕ. / etc / gitea - это временный набор с правами записи для пользователя git , чтобы веб-установщик мог записать файл конфигурации.После завершения установки рекомендуется установить права только для чтения, используя:

  chmod 750 / и т. Д. / Gitea
chmod 640 /etc/gitea/app.ini


Если вы не хотите, чтобы веб-установщик вообще мог записывать файл конфигурации, также можно сделать файл конфигурации доступным только для чтения для пользователя gitea (владелец / группа root: root , режим 0660 ) и установите INSTALL_LOCK = true . В этом случае все детали конфигурации базы данных должны быть предварительно установлены в файле конфигурации, а также значения SECRET_KEY и INTERNAL_TOKEN .См. Документацию по командной строке для получения информации об использовании gitea generate secret INTERNAL_TOKEN .

Настроить рабочий каталог Gitea

ПРИМЕЧАНИЕ: Если вы планируете запускать Gitea как службу Linux, вы можете пропустить этот шаг, так как служебный файл позволяет вам установить WorkingDirectory . В противном случае подумайте о том, чтобы установить эту переменную среды (полу) постоянно, чтобы Gitea постоянно использовала правильный рабочий каталог.

  экспорт GITEA_WORK_DIR = / var / lib / gitea /


Скопировать двоичный файл Gitea в глобальное расположение

  cp gitea / usr / local / bin / gitea


Запуск Gitea

После описанных выше шагов есть два варианта запуска Gitea:

1.Создание служебного файла для автоматического запуска Gitea (рекомендуется)

Узнайте, как создать службу Linux

2. Запуск из командной строки / терминала

  GITEA_WORK_DIR = / var / lib / gitea / / usr / local / bin / gitea web -c /etc/gitea/app.ini


Обновление до новой версии

Вы можете обновить Gitea до новой версии, остановив Gitea, заменив двоичный файл на / usr / local / bin / gitea и перезапустив экземпляр. Имя двоичного файла не следует изменять во время обновления, чтобы избежать проблем. в существующих репозиториях.

Перед обновлением установки рекомендуется сделать резервную копию.

Если вы выполнили шаги установки, как описано выше, двоичный файл должен имеют общее название gitea . Не меняйте это значение, т.е. не включайте номер версии.

1. Перезапуск gitea с помощью systemd (рекомендуется)

Как объяснялось ранее, мы рекомендуем использовать systemd в качестве диспетчера служб. В этом случае будет достаточно systemctl restart gitea .

2.Перезапуск gitea без systemd

Чтобы перезапустить экземпляр gitea, мы рекомендуем использовать сигнал SIGHUP. Если вы знаете, что ваш gitea PID использует kill -1 $ GITEA_PID , в противном случае вы можете использовать killall -1 gitea или pkill -1 gitea

Для корректной остановки экземпляра gitea достаточно простого kill $ GITEA_PID или killall gitea .

ПРИМЕЧАНИЕ: Мы не рекомендуем использовать сигнал SIGKILL (известный также как -9 ), вы можете принудительно остановить некоторые внутренние задачи Gitea, и они не будут корректно останавливаться (задачи в очередях, процессы индексатора и т. Д.))

См. Ниже инструкции по поиску и устранению неисправностей для восстановления поврежденных репозиториев после обновление вашей версии Gitea.

Устранение неполадок

Старые версии glibc

Старые дистрибутивы Linux (такие как Debian 7 и CentOS 6) могут не загружать Бинарный файл Gitea, обычно выдает ошибку, например ./gitea: /lib/x86_64-linux-gnu/libc.so.6: версия `GLIBC \ _2.14 'не найдена (требуется для ./gitea) . Это связано с интегрированным Поддержка SQLite в двоичных файлах, предоставляемых dl.gitea.io. В этой ситуации обычно можно установить из исходников без sqlite поддержка.

Запуск Gitea на другом порту

Для ошибок типа 702 runWeb ()] [E] Не удалось запустить сервер: listen tcp 0.0.0.0:3000: bind: адрес уже используется Gitea необходимо запустить на другом свободном порте. Этот возможно с помощью ./gitea web -p $ PORT . Возможен еще один экземпляр Gitea уже бежит.

Запуск Gitea на Raspbian

Начиная с v1.8, существует проблема с версией Gitea для arm7, и она не работает на Raspberry Pi и подобных устройствах.

Поэтому рекомендуется перейти на версию arm6, которая была протестирована и продемонстрировала свою работоспособность на Raspberry Pi и аналогичных устройствах.

Ошибка Git после обновления до новой версии Gitea

Если имя двоичного файла было изменено во время обновления до новой версии Gitea, хуки git в существующих репозиториях больше не будут работать. В этом случае git ошибка будет отображаться при нажатии на репозиторий.

  удаленный: ./hooks/pre-receive.d/gitea: строка 2: [...]: Нет такого файла или каталога


Часть сообщения об ошибке [...] будет содержать путь к предыдущей версии Gitea. двоичный.

Чтобы решить эту проблему, перейдите в параметры администратора и запустите задачу Повторная синхронизация хуков до получения, обновления и пост-получения всех репозиториев , чтобы обновить все хуки, чтобы они содержали новый двоичный путь. Обратите внимание, что при этом перезаписываются все хуки git, включая со сделанными настройками.

Если вы не используете встроенный в Gitea SSH-сервер, вам также потребуется переписать авторизованный ключевой файл, запустив Обновите файл '.ssh / authorized_keys' с помощью ключей Gitea SSH. в настройках администратора.

Контроль версий

с помощью Git в Visual Studio Code и Azure DevOps

Home / Контроль версий с помощью Git в Visual Studio Code и Azure DevOps Редактировать на GitHub

Обзор

Azure DevOps поддерживает два типа контроля версий: Git и Team Foundation Version Control (TFVC).Вот краткий обзор двух систем контроля версий:

  • Team Foundation Version Control (TFVC) : TFVC - это централизованная система контроля версий. Обычно участники группы имеют только одну версию каждого файла на своих машинах разработчика. Исторические данные хранятся только на сервере. Ветви основаны на путях и создаются на сервере.

  • Git : Git - это распределенная система контроля версий. Репозитории Git могут существовать локально (например, на машине разработчика).У каждого разработчика есть копия исходного репозитория на своей машине разработчика. Разработчики могут фиксировать каждый набор изменений на своей машине разработки и выполнять операции контроля версий, такие как история и сравнение, без подключения к сети.

Git - поставщик контроля версий по умолчанию для новых проектов. Вы должны использовать Git для контроля версий в своих проектах, если у вас нет особой потребности в централизованных функциях контроля версий в TFVC.

В этой лабораторной работе вы узнаете, как создать локальный репозиторий Git, который можно легко синхронизировать с централизованным репозиторием Git в Azure DevOps.Кроме того, вы узнаете о поддержке ветвления и слияния Git. Вы будете использовать код Visual Studio, но те же процессы применимы для использования любого Git-совместимого клиента с Azure DevOps.

Предварительные требования

Упражнение 1. Настройка лабораторной среды

Задача 1: Настройка кода Visual Studio

  1. Откройте Visual Studio Code . В этой задаче вы настроите помощника по учетным данным Git для безопасного хранения учетных данных Git, используемых для связи с Azure DevOps.Если вы уже настроили помощник по учетным данным и идентификатор Git, вы можете перейти к следующей задаче.

  2. В главном меню выберите Терминал | Новый терминал , чтобы открыть окно терминала.

  3. Выполните команду ниже, чтобы настроить помощник по учетным данным.

      git config --global credential.helper wincred

  4. Команды ниже настроят ваше имя пользователя и электронную почту для коммитов Git.Замените параметры на ваше предпочтительное имя пользователя и адрес электронной почты и выполните их.

      git config --global user.name "John Doe"
     git config --global user.email [email protected]


Упражнение 2: Клонирование существующего репозитория

Задача 1. Клонирование существующего репозитория

  1. На вкладке браузера перейдите к своему командному проекту в Azure DevOps.

  2. Получение локальной копии репозитория Git называется «клонированием».Каждый основной инструмент разработки поддерживает это и сможет подключиться к Azure Repos, чтобы получить последний источник для работы. Перейдите к хабу Repos .

  3. Щелкните Clone .

  4. Нажмите кнопку Копировать в буфер обмена рядом с URL-адресом клона репо. Вы можете подключить этот URL-адрес к любому Git-совместимому инструменту, чтобы получить копию кодовой базы.

  5. Откройте экземпляр Visual Studio Code .

  6. Нажмите Ctrl + Shift + P , чтобы открыть палитру команд . Палитра команд обеспечивает простой и удобный способ доступа к широкому спектру задач, в том числе выполняемых сторонними расширениями.

  7. Выполните команду Git: Clone . Может помочь набрать «Git» , чтобы добавить его в короткий список.

  8. Вставьте URL-адрес вашего репо и нажмите Введите .

  9. Выберите локальный путь для клонирования репо.

  10. При появлении запроса войдите в свою учетную запись Azure DevOps.

  11. После завершения клонирования щелкните Открыть , чтобы открыть клонированный репозиторий. Вы можете игнорировать любые предупреждения об открытии проектов. Решение может быть не в готовом для сборки состоянии, но это нормально, поскольку мы собираемся сосредоточиться на работе с Git, и сборка самого проекта не является необходимой.

Упражнение 3: Сохранение работы с коммитами

Когда вы вносите изменения в свои файлы, Git запишет изменения в локальный репозиторий. Вы можете выбрать изменения, которые хотите зафиксировать, разместив изменения. Коммиты всегда выполняются против вашего локального репозитория Git, поэтому вам не нужно беспокоиться о том, что коммит будет идеальным или готовым поделиться с другими. Вы можете делать больше коммитов, продолжая работать, и передавать изменения другим, когда они будут готовы к публикации.

Что в коммите?

коммитов Git состоит из следующего:

  • Файл (ы) изменен при фиксации. Git сохраняет содержимое всех изменений файлов в вашем репо в коммитах. Это позволяет поддерживать скорость и интеллектуальное слияние.

  • Ссылка на родительский коммит (-ы). Git управляет историей кода, используя эти ссылки.

  • Сообщение, описывающее фиксацию. Вы передаете это сообщение Git при создании фиксации.Это хорошая идея, чтобы это сообщение было описательным, но по делу.

Задача 1. Фиксация изменений

  1. На вкладке Explorer откройте /PartsUnlimited-aspnet45/src/PartsUnlimitedWebsite/Models/CartItem.cs .

  2. Добавьте комментарий к файлу. На самом деле не имеет значения, что это за комментарий, поскольку цель - просто внести изменения. Нажмите Ctrl + S , чтобы сохранить файл.

  3. Выберите вкладку Source Control , чтобы увидеть одно изменение в решении.

  4. Введите сообщение фиксации «Моя фиксация» и нажмите Ctrl + Enter , чтобы зафиксировать его локально.

  5. Если вас спросят, хотите ли вы автоматически обрабатывать изменения и фиксировать их напрямую, нажмите Всегда . Мы обсудим и стадию позже в лаборатории.

  6. Нажмите кнопку Synchronize Changes , чтобы синхронизировать ваши изменения с сервером. Подтвердите синхронизацию, если будет предложено.

Задача 2: Проверка коммитов

  1. Перейдите на вкладку браузера Azure DevOps. Вы можете просмотреть последние коммиты в Azure DevOps на вкладке Commits в хабе Repos .

  2. Последняя фиксация должна быть вверху.

Задача 3. Постановка изменений

Промежуточные изменения позволяют выборочно добавлять определенные файлы в фиксацию, передавая изменения, сделанные в других файлах.

  1. Вернуться к Visual Studio Code .

  2. Обновите открытый класс CartItem.cs , отредактировав ранее сделанный комментарий и сохранив файл.

  3. Открыть категорию .cs тоже.

  4. Добавьте новый комментарий к Category.cs , чтобы было два файла с изменениями. Сохраните файл.

  5. На вкладке Source Control нажмите кнопку Stage Changes для CartItem.cs .

  6. Это подготовит CartItem.cs к фиксации без Category.cs .

  7. Введите комментарий «Добавленные комментарии» . В раскрывающемся списке Дополнительные действия выберите Поэтапная фиксация .

  8. Нажмите кнопку Synchronize Changes , чтобы синхронизировать зафиксированные изменения с сервером. Обратите внимание, что, поскольку были зафиксированы только поэтапные изменения, остальные изменения все еще ожидают выполнения локально.

Упражнение 4: Просмотр истории

Git использует родительскую справочную информацию, хранящуюся в каждом коммите, для управления полной историей вашей разработки.Вы можете легко просмотреть эту историю фиксации, чтобы узнать, когда были внесены изменения в файл, и определить различия между версиями вашего кода с помощью терминала или одного из многих доступных расширений Visual Studio Code. Вы также можете просмотреть изменения с помощью портала Azure DevOps.

Git использует функцию Branch and Merges. работает через запросы на вытягивание, поэтому история фиксации вашей разработки не обязательно образует прямую хронологическую линию. Когда вы используете историю для сравнения версий, думайте об изменениях файлов между двумя фиксациями, а не об изменениях файлов между двумя моментами времени.Недавнее изменение файла в основной ветке могло произойти из-за фиксации, созданной две недели назад в функциональной ветке, но было объединено только вчера.

Задача 1: Сравнение файлов

  1. На вкладке Source Control выберите Category.cs .

  2. Откроется окно сравнения, чтобы вы могли легко найти внесенные вами изменения. В данном случае это всего лишь один комментарий.

  3. Перейдите в представление Commits в Azure DevOps , чтобы найти некоторые исходные ветки и слияния.Это удобный способ визуализировать, когда и как были внесены изменения в источник.

  4. В раскрывающемся списке Merged PR 27 выберите Browse Files .

  5. Это представление предлагает возможность перемещаться по состоянию источника при фиксации, чтобы вы могли просмотреть и загрузить эти файлы.

Упражнение 5: Работа с ветками

Вы можете управлять работой в репозитории Azure DevOps Git из представления Branch в Интернете.Вы также можете настроить представление для отслеживания наиболее важных для вас ветвей, чтобы быть в курсе изменений, внесенных вашей командой.

Фиксация изменений в ветке не повлияет на другие ветки, и вы можете делиться ветвями с другими, не объединяя изменения в основной проект. Вы также можете создавать новые ветки, чтобы изолировать изменения для функции или исправления ошибок от вашей основной ветки и другой работы. Поскольку ветви легкие, переключение между ветвями происходит быстро и легко.Git не создает несколько копий вашего исходного кода при работе с ветвями, а скорее использует информацию истории, хранящуюся в коммитах, для воссоздания файлов в ветке, когда вы начинаете работать с ней. Ваш рабочий процесс Git должен создавать и использовать ветки для управления функциями и исправлениями. Остальная часть рабочего процесса Git, такая как совместное использование кода и проверка кода с помощью запросов на вытягивание, выполняется через ветки. Изоляция работы в ветвях позволяет очень просто изменить то, над чем вы работаете, просто изменив текущую ветку.

Задача 1. Создание новой ветки в локальном репозитории

  1. Вернуться к Visual Studio Code .

  2. Щелкните ветку master слева внизу.

  3. Выберите Создать новую ветку из… .

  4. Введите имя «dev» для новой ветви и нажмите Введите .

  5. Выберите мастер в качестве опорной ветви.

  6. Сейчас вы работаете над этой веткой.

Задача 2: Работа с ветками

Git отслеживает, над какой ветвью вы работаете, и следит за тем, чтобы при проверке ветки ваши файлы соответствовали самой последней фиксации в ветке. Филиалы позволяют работать с несколькими версиями исходного кода в одном локальном репозитории Git одновременно. Вы можете использовать Visual Studio Code для публикации, извлечения и удаления веток.

  1. Нажмите кнопку Опубликовать изменения рядом с веткой.

  2. На вкладке браузера Azure DevOps выберите Branch .

  3. Вы должны увидеть новую ветку dev . Щелкните раскрывающийся список дополнительных действий и нажмите кнопку Удалить ветку , чтобы удалить ее. Подтвердите удаление.

  4. Вернуться к Visual Studio Code .

  5. Щелкните ветку dev .

  6. Обратите внимание, что в списке есть две ветки dev . Локальная ветвь ( dev ) присутствует, потому что она не удаляется при удалении ветки сервера. Сервер ( origin / dev ) присутствует, потому что он не был сокращен. Выберите master ветку , чтобы проверить это.

  7. Нажмите Ctrl + Shift + P , чтобы открыть палитру команд .

  8. Начните вводить «Git: Delete» и выберите Git: Delete Branch , когда он станет видимым.

  9. Необходимо удалить только одну локальную ветвь, поэтому выберите ее.

  10. Щелкните ветку master .

  11. Обратите внимание, что локальная ветка dev исчезла, но удаленная origin / dev все еще отображается.

  12. Нажмите Ctrl + Shift + P , чтобы открыть палитру команд .

  13. Начните вводить «Git: Fetch» ​​ и выберите Git: Fetch (Prune) , когда он станет видимым. Эта команда обновит исходные ветки в локальном снимке и удалит те, которых больше нет.

  14. Вы можете проверить, что именно делают эти задачи, выбрав окно Output в нижней части экрана.

  15. Обратите внимание, что если вы не видите журналы Git в консоли вывода, вам может потребоваться выбрать Git в качестве источника.

  16. Щелкните ветку master .

  17. Ветви origin / dev больше не должно быть в списке.

Упражнение 6. Управление ветвями из Azure DevOps

В дополнение ко всем функциям, доступным в Visual Studio Code, вы также можете управлять своими ветвями репо с портала Azure DevOps.

Задача 1: Создание новой ветви

  1. Перейдите на вкладку браузера Azure DevOps.

  2. Перейти к репо | Филиалы . Щелкните Новая ветка .

  3. Введите имя «выпуск» для новой ветви. Используйте Рабочие элементы, чтобы связать раскрывающийся список , чтобы выбрать один или несколько рабочих элементов для связи с этой новой ветвью. Щелкните Create branch , чтобы создать его.

  4. После того, как ветка будет создана, она будет доступна в списке.

  5. Вернуться к Visual Studio Code .

  6. Нажмите Ctrl + Shift + P , чтобы открыть палитру команд .

  7. Начните вводить «Git: Fetch» ​​ и выберите Git: Fetch , когда он станет видимым. Эта команда обновит исходные ветки в локальном снимке.

  8. Щелкните ветку master .

  9. Выберите origin / release . Это создаст новую локальную ветку под названием «release» и проверит ее.

Задача 2: Удаление ветки

  1. Вернитесь в Azure DevOps и щелкните Удалить ветку в раскрывающемся списке дополнительных действий, чтобы удалить ее.

  2. Вы можете Восстановить ветку , если хотите, выполнив поиск по точному имени ветки.Выберите Восстановить ветвь , как показано ниже.

Задача 3: Блокировка ветки

Locking идеально подходит для предотвращения новых изменений, которые могут вступить в конфликт с важным слиянием, или для перевода ветки в состояние только для чтения. В качестве альтернативы вы можете использовать политики ветвлений и запросы на вытягивание вместо блокировки, если вы просто хотите убедиться, что изменения в ветке проверяются перед их объединением.

Блокировка не предотвращает клонирование репо или получение обновлений, сделанных в ветке, в локальное репо.Если вы заблокируете ветку, поделитесь со своей командой причиной и убедитесь, что они знают, что делать, чтобы работать с веткой после того, как она будет разблокирована.

  1. В контекстном меню master выберите Lock .

  2. Филиал заблокирован.

  3. Теперь Разблокируйте ветку, используя тот же процесс.

Задача 4. Добавление тегов к выпуску

  1. Может показаться, что это не так уж много, но команда разработчиков решила, что эта версия сайта - именно то, что нужно для v1.1. Чтобы отметить его как таковой, перейдите на вкладку Tags .

  2. Щелкните Create Tag .

  3. Введите имя из «v1.1» и Описание из «Отличный выпуск!» . Щелкните Create .

  4. Вы отметили проект в этом выпуске. Вы можете пометить коммиты по разным причинам, и Azure DevOps предлагает гибкость для их редактирования и удаления, а также для управления их разрешениями.

    ## ##

Упражнение 7: Управление репозиториями

Вы можете создавать репозитории Git в командных проектах для управления исходным кодом проекта. У каждого репозитория Git есть собственный набор разрешений и веток, чтобы изолировать себя от другой работы в вашем проекте.

Задача 1. Создание нового репо из Azure DevOps

  1. В раскрывающемся списке проекта Добавить выберите Новый репозиторий .

  2. Установите имя репозитория на «Новое репо» .Обратите внимание, что у вас также есть возможность создать файл с именем README.md . Это будет файл уценки по умолчанию, который отображается, когда кто-то переходит в корень репо в браузере. Кроме того, вы можете предварительно настроить репо с помощью файла .gitignore . Этот файл указывает, какие файлы на основе шаблона именования и / или пути игнорировать из системы управления версиями. Доступно несколько шаблонов, которые включают общие шаблоны и пути, которые следует игнорировать, в зависимости от типа создаваемого вами проекта.Щелкните Create .

  3. Вот и все. Ваше репо готово. Теперь вы можете клонировать его с помощью Visual Studio или других инструментов.

Задача 2: Удаление и переименование репозиториев Git

  1. Иногда вам нужно переименовать или удалить репо, что так же просто. Откройте Настройки проекта .

  2. Выберите репозиториев под репо .

  3. В контекстном меню New Repo выберите Delete repository . Кроме того, вы можете переименовать его здесь.

  4. Введите имя «Новое репо» , чтобы подтвердить репо, и нажмите Удалить .

.

Добавить комментарий

Ваш адрес email не будет опубликован. Обязательные поля помечены *
