Как установить вентиляционный грибок на крыше: назначение, техника монтажа и советы специалистов

назначение, техника монтажа и советы специалистов

Вентиляционная инфраструктура предусматривает наличие специальных каналов отвода продуктов сгорания, запахов и кухонных паров, которые накапливаются в разных помещениях дома. Конечным звеном выпуска выступают надкровельные коммуникации. В частности, для таких целей устанавливается вентиляционный грибок. На крыше его фиксируют специальными приспособлениями, а при необходимости дополняют и вспомогательными функциональными устройствами.

Назначение устройства

Потребность в использовании специального стояка для вывода отработанного воздуха обусловлена высокими требованиями к герметизации и защите кровельного пирога и экологическими нормативами. Полностью исключаются риски попадания в подкровельное пространство воды и влаги, что невозможно проконтролировать, используя обычную трубу, даже с небольшим диаметром. В свою очередь, вентиляционный грибок на крыше способствует эффективному удалению загрязненных воздушных масс без рисков обратного проникновения осадков. Причем воздух собирается не прямо из чердачного помещения или мансарды, а от вентиляционных каналов из разных помещений – например, это может быть кухня, канализационная система, подпольная ниша, котельная, санузел и т. д. Иногда предусматривается и прямой вентиляционный проход для подкровельного пространства, но эту задачу ввиду повышения вероятности увлажнения чердака все же лучше решать за счет боковых перфорированных карнизов с большей защитой от проникновения осадков.

Конструкция и материал изготовления

Проходные и выходные каналы формируются трубами в несколько слоев, а также системами клапанов, дефлекторов, аэраторов (опционально). Прежде основным материалом изготовления таких грибов была оцинкованная сталь, но сегодня практически все нишевые изготовители перешли на ударопрочный полипропилен, стойкий к солнечным лучам, морозу и коррозии. Для домашнего применения пропилен выгоден также своей химической нейтральностью и экологичностью. При этом внутренняя труба иногда изготавливается из стальных сплавов – как правило, если применяются рабочие механизмы наподобие вентиляторов. Не обходится вентиляционный грибок для крыши и без теплоизолятора. Утепление обеспечивается минеральной ватой, полиуретаном или пенополистиролом. Для герметизации применяются уплотнители из ЭПДМ-резины. Данный материал стойко переносит воздействия щелочей и кислот, что важно при эксплуатации системы в промышленных районах.

Размерные параметры вентиляционного грибка

Общая высота конструкции вместе с клапанами и колпаками в среднем составляет 500-700 мм, хотя встречаются и модели на 400 мм. С точки зрения производительности и пропускной способности, в принципе, важен и внутренний диаметр. Стандартная толщина грибка на вентиляционную трубу – 110 мм, а внешний диаметр может варьироваться от 125 до 160 мм. Разница между размерами внутренней и внешней труб определяется типом используемого теплоизолятора и материалов, повышающих жесткость конструкции.

Разновидности вентиляционного грибка

Классификации выводных патрубков, представленных на рынке, выражаются в функциональности и целевом назначении (месте эксплуатации). В этом плане можно выделить следующие вентиляционные грибки:

• Универсальные элементы. Типовые проходные конструкции, которые можно монтировать практически на любой кровле. Они создают естественную циркуляцию и не годятся, если нужен эффект притока/вытяжки.
• Модели с вентилятором. Это грибок на вентиляционную трубу с центробежными кулерами, которые за счет компактного двигателя обеспечивают интенсивное удаление влаги и просушку целевых помещений. С точки зрения возможностей установки также универсален.
• Модели для пологих и плоских крыш. Вентиляционные грибы для установки на кровельных покрытиях из битума, к которым предъявляются более высокие требования в части герметизации.
• Элементы для крыш из металлочерепицы. Специальные версии, особенностью которых является возможность монтажа на профильных и гофрированных кровлях. Герметичность в стыках обеспечивается резиновыми уплотнителями внутри гибкого фланца.

Положение вентиляционного грибка в кровле

Проход с вентиляционным выходом сквозь кровлю монтируется строго вертикально независимо от угла ската. Заранее следует продумать место установки так, чтобы обеспечивался и свободный подход вентиляционного стояка по чердаку, и можно было с минимальным нарушением кровельной структуры выполнить в ней отверстие. Насаженный на вентиляционную трубу грибок фиксируется монтажными приспособлениями и обеспечивает прямой выход поступающего отработанного воздуха наружу без препятствий от самой крыши. Регуляцию движения воздуха осуществляет только запорная арматура в устройстве.

Инструменты и материалы для монтажа

В процессе установки нужно будет работать непосредственно с материалами кровли и грибка, а также выполнять крепежные операции. Для возможной резки пластика потребуется пила по металлу или электрический лобзик. Металлический профиль кровли лучше разрезать монтажными ножницами, предварительно выполнив щелевое отверстие зубилом. Закручивание шурупов желательно производить электрическим инструментом – шуруповертом с соответствующими битами. Для герметичной установки кровельного вентиляционного грибка понадобится водостойкий герметик. Полноценная сборка выполняется с помощью дефлекторного узла, фланцевых элементов и уплотнителей, которые поставляются в комплекте с вентиляционным проходом.

Опциональные элементы

Некоторые конструкции предусматривают возможность встройки вентиляторов и аэраторов воздуха. Данные устройства монтируются на заключительном этапе установки. Особое внимание в подборе дополнительной фурнитуры следует уделить защитным приспособлениям. К примеру, устанавливаемый на металлочерепицу вентиляционный грибок может включать в опциональный набор уплотнитель гидрозатвора и антенные ворота. Если установка планируется на кровельном покрытии из горючего материала, то можно предусмотреть жаростойкие накладки на монтируемый фланец. Но подобные защитные свойства лучше предусматривать в окантовках, уплотнителях и наружных покрытиях компонентов прохода. Для управления системой с вентилятором рекомендуются системы, контролирующие скорость его вентилятора и положение клапанов. Это специальные мониторы, которые за счет датчиков получают сигналы о состоянии вентиляционной системы и погодных условиях, в соответствии с этим подбирая оптимальные рабочие режимы. Проблема эксплуатации подобных систем заключается лишь в необходимости электротехнической подводки для грибка.

Подготовка к монтажу

В подкровельном пространстве необходимо освободить место для монтажа и подводки вентиляционного стояка. К моменту установки должна быть выполнена разводка вентканалов, идущих от помещений с грязным воздухом. С наружной стороны кровли очищается и обезжиривается место, где планируется монтировать устройство. Также будет нелишним заранее выполнить разметку. Для типового вентиляционного грибка на 110 мм достаточно стандартной обводки под установочный фланец. Поправка делается только на уклон по скату. При этом не стоит бояться мелких отклонений до 5 мм – они будут нивелированы уплотнителями и герметиком.

Конфигурации установки

Еще на этапе проектирования конструкции необходимо определиться со схемой инсталляции устройства. Как установить вентиляционный грибок на поверхности крыши, чтобы выходы работали с максимальной эффективностью? Принципиальный выбор делается среди двух установочных конфигураций:

• Точечный монтаж. Грибок интегрируется в область конька или на скате, собирая под своей заборной нишей патрубки от всех каналов вентиляционной сети. Иными словами, один крупноформатный аэратор будет обслуживать циркуляцию воздуха от всего дома. Данный вариант подходит для небольших построек, где также предполагается минимизировать количество мостиков холода.
• Групповой монтаж. Используется несколько грибков, каждый из которых отвечает за вывод от одного или двух вентиляционных стояков. На крыше устройства располагаются на коньке, но с определенным шагом друг от друга. Данная схема выгодна более интенсивным выводом воздушных потоков, но требует больше ресурсов и расходников при монтаже.

Пошаговая инструкция по монтажу

Технологически процесс установки вентиляционного грибка реализуется следующим образом:

• После подготовки точек монтажа создаются монтажные отверстия. С помощью комплектного шаблона производится раскрой ниши нужного формата на кровле.
• Если непосредственно под местом установки проходят коммуникации или элементы стропильной системы, то со стороны подкровельного пространства придется использовать колена, переходники и угловые адаптеры, которые позволят сместить канал подводки.
• Если кровля имеет металлическую основу, то после выреза отверстия края обрабатываются специальной антикоррозийной краской.
• После высыхания нанесенного покрытия в подготовленную нишу усаживается уплотнительное кольцо для грибка.
• Несущий элемент садится на силиконовый герметик и крепится шурупами.
• В кольцо с фланцем монтируется вентиляционный гриб и также фиксируется метизами.
• С тыльной стороны трубы соединяются с подведенным стояком – узел примыкания обрабатывается герметиком и фиксируется хомутом-держателем к ближней стропильной балке. Собственно, по этой причине стоит располагать точки выхода недалеко от элементов стропильной системы – они позволят произвести более надежное крепление на участке прохода трубы к отверстию в кровле.

Дополнительная герметизация и укрепление конструкции

Усилить установку можно с помощью защитных кожухов и монтажных пластин, которые реализуются в качестве дополнения и к кровельным покрытиям, и к вентиляционным грибам. Проходной элемент укрепляется у основания (место стыка с кровлей), с тыльной части у выхода на крышу и в точке соединения с аэратором. Если используются вентиляционные грибки на крыше с металлочерепицей, то акцент делается на повышение жесткости и уплотнение. Эту задачу можно решить и теплоизоляционными материалами с резиновой подложкой. Снаружи также монтируются накладки, прикрывающие пояс стыка трубы и кровельного настила. Что касается герметика, то лучше использовать материал на безуксусной основе или же водостойкий битумный состав.

Общие советы по монтажу и эксплуатации устройства

Применительно к обустройству вентиляционных грибков кровельщики дают следующие рекомендации:

• Если решено монтировать конструкцию по скату, то место инсталляции должно быть расположено не ниже 60 см относительно уровня конька.
• При групповом расположении нескольких грибков стоит исходить из расчета 1 выход на 60 м² площади.
• В регионах с обильными осадками в качестве дополнительной защиты стоит предусмотреть и декоративный колпак на верхнюю часть конструкции.
• Учитываются и риски воздействия снежных масс, которые сходят по скату. Выше уровня расположения вентиляционного грибка на крыше монтируется снегозадержатель или другой надежный барьер.
• В целях сохранения эстетической привлекательности крыши в выборе вентиляционного выхода желательно учитывать и фактурное исполнение, которое должно соответствовать цвету кровли.

Заключение

Исправно работающая вентиляция в доме – это не только обязательное условие для поддержания приемлемого санитарно-экологического фона. Удаление конденсата с чердака и копоти из котельного помещения исключает риски разрушения строительных конструкций и выхода из строя отопительного оборудования. Какую роль в этом деле играет вентиляционный гриб? Разумеется, его задача не самая важная, но от нее зависит качество циркуляции воздуха в условиях чердачного помещения. Данная функция скорее относится даже не к самой вентиляции, а к защите стропильной системы от осадков, которые могут проникать в подкровельное пространство при монтаже прямого воздуховода. Иными словами, это регулятор с клапаном, который выпускает ненужные воздушные потоки и препятствует прохождению осадков.

как правильно сделать дефлектор для вытяжки

Продумывая систему вентиляции в своем доме, вы скорее всего задавались вопросом на сколько необходима установка грибка вентиляции на крышу, а если такая необходимость есть, то какой грибок выбрать?

На самом деле грибок или как его еще называют дефлектор или колпак вентиляции выполняет несколько очень важных функций. Его отсутствие, равно как и неправильный выбор, могут привести к прекращению тяги и порче вентиляционного оборудования.

Мы поможем вам разобраться в полезных функциях, которые выполняет устройство. Расскажем, какие вентиляционные грибки бывают. Посоветуем, как сделать правильный выбор.

Содержание статьи:

Назначение и виды грибков вентиляции

Если труба, выведенная над кровлей не оснащена никаким грибком, то эффективно выводить воздух из помещения она сможет лишь в полный штиль.

Даже самый незначительный дождь нарушит тягу или запустит поток воздуха в обратном направлении. Кроме того, в открытую трубу будут попадать пыль, снег, поднятая ветром опавшая листва, ветки и другие предметы, способные повредить систему вентиляции.

Выбирая, какой вид грибка вентиляции сделать в своем доме, отдайте предпочтение не простому зонтику, а более продвинутому дефлектору. Это обеспечит стабильную тягу в вентканале и защитит от задувания ветром

Для исключения подобных явлений на вентиляционную трубу устанавливается вентиляционный колпак, который выполняет три функции:

• Защищает от попадания осадков и посторонних предметов;
• Не позволяет ветру останавливать или направлять поток воздуха в вентканале в обратном направлении;
• Усиливает тягу при ветре.

Существует несколько видов грибков, которые имеют свои достоинства и недостатки, но как минимум один из них нужно обязательно установить. Самой простой конструкцией, устанавливаемой на вентиляционную трубу, является зонтик-дефлектор.

Он обладает достаточной функциональностью, способен усилить тягу и защитить трубу лишь от попадания в нее осадков. Используют его преимущественно в областях со средней и высокой ветровой нагрузкой. Там не требуется дополнительных ухищрений для увеличения тяги в вытяжной трубе.

Если требуется защитить вентиляцию от попадания осадков и к созданию тяги не предъявляются дополнительные требования, то зонтик-дефлектор будет практичным и недорогим решением

Широкое распространение вентиляционный зонт получил благодаря своей низкой цене и возможности самостоятельного изготовления из подручных материалов. Однако для применения в системах вентиляции, особенно естественной, он нежелателен так как практически не препятствует возникновению обратной тяги.

Более сложные и эффективные разновидности от зонтика отличаются наличием дополнительных деталей, таких как диффузор, кольца и лопасти. Наибольшее распространение получили дефлекторы ЦАГИ, Вольперта, турбодефлекторы, флюгеры, а также подобные им изделия.

При выборе вида дефлектора изучите не только его преимущества, но и недостатки. Это позволит принять подходящее именно для вашего района решение и сведет к минимуму риск прекращения работы дефлектора

Независимо от конструкции, все дефлекторы объединяет способность усиливать тягу в вентиляции во время ветра. Такое свойство им придает специфическая форма деталей, огибая которые ветер создает области с высоким давлением и разрежением.

Именно в области разрежения устремляется воздух из вентиляционного канала, при этом скорость его движения увеличивается, соответственно растет и тяга. Большинство дефлекторов являются энергетически пассивными устройствами и не требуют подключения к питающей сети.

Кроме преимуществ дефлекторы имеют несколько недостатков:

• В безветренную погоду они снижают тягу, препятствуя свободному выходу воздуха;
• В морозы детали устройства могут покрываться инеем сужая отверстия для выхода воздуха;
• и зонтик-флюгер хуже защищают от дождя, а их вращающиеся детали требуют периодического обслуживания и очистки.

Несмотря на перечисленные минусы, установку вентиляционного колпака на вытяжную трубу выполнить необходимо. Модель дефлектора подбирают, ориентируясь на стандартную ветровую нагрузку в районе.

В местах с низкой ветровой активностью, в окруженных лесом населенных пунктах устье вытяжки лучше оснастить турбинным дефлектором.

Изготовление и установка зонтика

Простейший грибок на вентиляцию можно изготовить своими руками. Для этого понадобится оцинкованный или нержавеющий лист толщиной 0,3-0,5 мм.

Не используйте при изготовлении зонтика слишком толстый металл, так как это усложнит работу. При выборе материала, из которого будет изготавливаться грибок, лучше отдать предпочтение нержавеющим металлам или имеющим покрытие, защищающее от коррозии

Из инструмента потребуются:

• Ножницы по металлу или болгарка;
• Молоток;
• Заклепочник с заклепками;
• Дрель или шуруповерт со сверлом;
• ХБ перчатки.

Для фиксации хомута на трубе потребуются болт М8 с гайкой. Вместо заклепок при сборке можно использовать саморезы по металлу, при этом в хомут их придется закрутить изнутри, чтобы в дальнейшем они не помешали установке на трубу вентиляции.

За основу при изготовлении зонтика можно взять эскизы. Конкретные размеры деталей будут зависеть от диаметра вентиляционной трубы. Длина хомута от сгиба до сгиба равна длине окружности трубы, уменьшенной на 5 мм. Диаметр колпака равен двум диаметрам трубы

Процесс изготовления не сложен и не требует особых навыков:

• Сначала на листе металла перманентным маркером наносим разметку будущих деталей: хомута для крепления на трубе, трех лапок для крепления и зонта-колпака. Вырезаем их ножницами по металлу;
• В хомуте по краям сверлим отверстия для стяжного болта. Придаем хомуту форму окружности, и отгибаем уши с отверстиями под углом 90 градусов, вставляем болт, фиксируем гайкой;
• Сверлим в хомуте три пары отверстий по размеру заклепок для крепления лапок с интервалом 120 градусов. В каждой лапке для крепления зонта сверлим три отверстия: два с одной стороны для соединения с хомутом и одно с другой для соединения с зонтиком. Заклепками крепим лапки на хомуте;
• Зонт-колпак сворачиваем в форме конуса. В месте нахлеста сверлим несколько отверстий и соединяем края зонта заклепками. С интервалом 120 градусов сверлим по краю зонтика три отверстия и соединяем заклепками с лапками от хомута. Зонтик готов.

Изготовить такой зонтик можно для вентиляционных труб из любого материала и любого размера. Для установки зонтика необходимо надеть его хомутом на оголовок трубы и затянуть стяжным винтом с гайкой.

Для придания колпаку-зонтику дополнительной эстетики и защиты от коррозии его можно покрасить в цвет вентиляционной трубы или кровли. Для этого подойдет любая краска по металлу для уличного применения, так как зонт вентиляции не подвержен воздействию высоких температур.

Если вы решили установить зонтик заводского изготовления, то необходимо выбрать изделие, подходящее для вашей вентиляционной трубы по размеру и способу соединения.

Выбор и монтаж вытяжного дефлектора

В отличие от зонтика самостоятельно сделать красивый и безупречно работающий турбинный дефлектор достаточно сложно. Хотя, если запастись терпением, достаточным для резки и клепки металла набором инструмента и проверенной выкройкой лопастей, это вполне возможно.

Если нет желания связываться с точным раскроем, то наборы для сборки турбинного дефлектора активно предлагают китайские торговые сайты. Заказчику такого набора нужно будет все просто собрать согласно инструкции и поставить клепки на каждую лопасть.

Дефлекторы-турбины, сделанные на производстве, оснащены подшипниками, обеспечивающими легкое вращение. Такие зонты хорошо сбалансированы, что исключает трение деталей во время работы и обеспечивает уверенный старт даже при самом небольшом ветре

Для правильного выбора дефлектора необходимо учитывать два основных фактора:

• Совместимость по диаметру и конструкции с вашей ;
• Соответствие дефлектора климатическим условиям района, в котором ему предстоит работать.

Первый показатель гарантирует вам плотное и надежное крепление вентиляционного зонта на вытяжном выходе.

За счет большой площади обдува дефлектор испытывает сильные ветровые нагрузки, поэтому при установке его необходимо надежно закрепить. Также соединение между вентиляционной трубой и дефлектором не должно иметь неплотностей, из-за которых вентиляционный колпак может сместиться.

Оригинальный дефлектор флюгер помимо улучшения тяги и защиты от осадков способен подчеркнуть уникальность дизайна вашей кровли

Климатические условия также очень важны. Если в районе вашего проживания часто дуют ветра, то в установке турбинных дефлекторов и колпаков в виде флюгеров на вытяжку нет никакой необходимости.Они нужны там, где требуется усиление тяги всеми возможными способами.

Однако они не смогут эффективно работать в районах с частыми снегопадами и колебаниями температуры возле нуля градусов, так как будут покрываться ледяной коркой, потеряют подвижность и не смогут подстраиваться под направление ветреного потока.

Дефлекторы ЦАГИ и Вольперта хотя и менее эффективны в создании тяги при ветре, но не имеют в составе вращающихся деталей, боящихся обледенения. Такие дефлекторы не нуждаются в обслуживании и имеют меньшую стоимость.

Для обеспечения правильного движения воздушных потоков вентиляции и ветра и усиления тяги при изготовлении дефлектора ЦАГИ необходимо соблюдать правильные размеры его элементов. Эти размеры в первую очередь зависят от диаметра вентиляционной трубы, поэтому их можно посчитать самостоятельно

Если вы правильно подобрали дефлектор для своей вентиляционной трубы, то его установка не вызовет трудностей. Крепятся дефлекторы на трубе вентиляции, как правило, на хомуты или саморезы.

Для установки дефлектора на вентиляционную трубу квадратного или прямоугольного сечения используйте переходную пластину, которую можно приобрести с дефлектором или изготовить самостоятельно

Выбирая для изготовления грибка вентиляции дефлектор со сложной конструкцией, позаботьтесь о том, чтобы у вас была возможность его удобного обслуживания на крыше. Ведь даже самый простой грибок может требовать периодической чистки от инея или смазки вращающихся частей.

Применение готовых вентиляционных выходов

Если у вас нет желания разбираться в тонкостях работы вентиляционных колпаков и для вас важен привлекательный внешний вид грибка вентиляции на своей крыше, то вам следует рассмотреть установку готового вентиляционного выхода.

Конструкция дефлектора для обустройства вентиляционного выхода рассчитана на диаметр вытяжной трубы, к которой это устройство подключается. Чтобы подобрать подходящий вентиляционный выход заводского изготовления, вам необходимо лишь знать диаметр трубы вентиляции и материал, из которого изготовлена кровля

Такие выходы изготавливаются в заводских условиях и представляют собой полностью готовые к установке комплекты грибков вентиляции.

В состав такого выхода входят:

• Проходной узел, обеспечивающий герметичность соединения с любой кровлей;
• Утепленный выход вентиляции, возвышающийся над крышей;
• Дефлектор, обеспечивающий защиту и улучшающий тягу;
• Шаблон для облегчения установки.

Установка вентиляционного выхода не вызывает трудностей даже у новичков.

В нужном месте в кровле прорезается отверстие, на которое сверху на герметик и саморезы устанавливается проходной узел. Далее к проходному узлу крепится утепленный выход с дефлектором. В завершение выход под кровлей соединяется с вытяжной трубой внутренней системы вентиляции.

Для улучшения тяги сделайте выбор в пользу вентиляционного выхода с турбинным дефлектором. Для того чтобы установить такой грибок вентиляции на кровле вертикально, вращайте верхнюю часть его корпуса относительно основания. Подобрав нужный угол зафиксируйте положение саморезами

Применение готового вентиляционного выхода упростит вам выбор и позволит правильно сделать грибок вентиляции на вытяжку даже своими руками.

С нюансами и инструкцией по изготовлению дефлектора на дымоход ознакомит , информацию которой можно тоже взять за основу тем, кто решил сделать грибок для вытяжки собственными руками.

Выводы и полезное видео по теме

Видео показывает разницу тяги в вентиляционных трубах с дефлектором-флюгером и без него:

С принципами работы и устройством различных дефлекторов ознакомит следующий ролик:

В этом видео показан процесс изготовления дефлектора:

Правильный выбор наряду с грамотной установкой дефлектора-грибка вентиляции имеет важное значение для создания стабильной тяги в системе воздухообмена. К тому же любой из вентиляционных колпаков предотвращает попадание в нее осадков, пыли и посторонних предметов в каналы системы.

Самый простой грибок-дефлектор Григоровича можно изготовить самостоятельно в форме зонтика. Если вы хотите обеспечить стабильную тягу как в штиль, так и ветреную погоду, то установите на трубу вентиляции дефлектор, либо купите готовый грибок вентиляции заводского изготовления.

Расскажите о том, как собственными руками собирали и/или устанавливали колпак на вытяжную трубу вентиляции. Поделитесь известными только вам технологическими тонкостями и моделями вентиляционных колпаков. Оставляйте, пожалуйста, комментарии в находящейся ниже блок-форме, размещайте фото по теме статьи, задавайте вопросы.

Как установить вентиляционный грибок на крыше — Портал о стройке

Грамотная организация воздухообмена в пределах чердачного пространства необходима для нормальной работы конструктивных составляющих крыши. Безупречно устроенная вентиляция фронтона избавит от появления грибка на деревянных элементах стропильной системы, продлит сроки службы компонентов кровельного пирога.

Она обеспечит просушку утеплителя, исключит снижение его теплотехнических качеств, предупредит образование разрушительно действующего конденсата. Для того чтобы вентиляция справлялась с немалым списком задач, стоит ознакомиться со спецификой ее устройства.

Основная задача вентиляционной системы заключается в формировании регулярной циркуляции воздушных потоков, омывающих конструктивные элементы крыши.

Вместе с непрерывно перемещающимися воздушными массами из ограниченного фронтонами и скатами пространства удаляется конденсат. Выветриваются бытовые испарения, свойственные всем видам жилых помещений.

Организованный воздухообмен необходим как для обустроенных мансард, так и для неэксплуатируемых чердачных пространств. Планомерное движение воздушных масс требуется и владельцам дома, нуждающимся в создании благоприятного для дыхания микроклимата, и стройматериалам.

Одновременно с выводом избытка влаги и отработанной воздушной массы системой вентиляции уравниваются показатели давления за пределами кровельной конструкции и внутри ограниченного ею пространства. Снижение давления внутри чердака требуется для предотвращения нарушения связующих узлов и срыва крыши.

Согласно предписаниям изданного еще в 1964 г. сборника положений от Госстроя о планово-предупредительных мероприятиях по содержанию зданий суммарная площадь сечения всех видов вентиляционных отверстий регламентируется. Она обязана быть в пределах от 1/300 до 1/500 доли от площади перекрытия мансарды или чердака.

В соответствии с требованиями того же старенького нормативного документа обновление воздушной массы должно производиться дважды за час в наиболее неблагоприятный погодный период. Показания термометра на нежилом чердаке в морозное время должны отличаться от измерений «за бортом» на 5 – 6ºС.

Заметим, что по прошествии внушительного количества лет требования к устройству вентиляции практически не изменились. Зато появились новые стройматериалы и виды отделки, препятствующие естественному поступлению и оттоку воздуха из чердака. Защита от ветра, атмосферной воды и потерь тепла существенно повысила герметичность, превратившись вместе с тем в непроницаемый барьер для воздушных потоков.

Для того чтобы обеспечить проветривание чердачно-мансардного помещения и строительных конструкций используются разные по исполнению технологические приемы, это:

• Сооружение вентилируемого фронтона. Метод заключается в устройстве вентиляционных зазоров между материалами с различающейся теплотехникой. Зазоры в 3 – 5 см формируют между ветрозащитой и утеплителем, кирпичной или пенобетонной стеной и теплоизоляцией.
• Устройство вентиляционных окон и решеток. Способ направлен на обеспечение движения воздушной массы через помещение и снижение давления в мансарде/чердаке. Слуховые окошки могут быть врезаны в скаты, но проще всего они устанавливаются на фронтон.
• Установка вентиляционных клапанов. Используются как для приточного, так и для вытяжного типа вентиляции с естественным и механическим побуждением. Работают в паре с вентиляторами и без. По функциональному назначению они равны слуховым окошкам.

Указанные варианты вентиляции не исключают друг дружку, ведь каждый из них решает собственные задачи. Работают они не только в паре, но и с дополнениями в виде коньковых и скатных аэраторов, продухов, турбодефлекторов и т.д. Но раз речь в нашей статье идет о фронтонах, разберемся с этими тремя разновидностями.

Сооружение вентилируемого фронтона

Вентиляционные зазоры между материалами с различающейся теплотехникой создаются путем установки бруска на кирпичные и пенобетонные поверхности. Отметим, что обшивку деревянных стен в случае их ремонта или отделки выполняют без формирования зазоров. Исключение – крайне неровная поверхность, требующая корректировки посредством устройства фальш-стены.

Для сооружения каркаса по кирпичным и бетонным поверхностям используется брусок толщиной не менее 2,3 см, который устанавливают:

• Вертикально. Для горизонтального монтажа всех видов вагонки, натурального и пластикового блок хауса, профлиста, сайдинга и т.п. Это наиболее подходящий способ установки реек каркаса для формирования естественного перемещения воздушных масс по вентиляционным зазорам вдоль обшивки фронтона и утеплителя, если он есть.
• Горизонтально. Для вертикального монтажа вышеперечисленных видов отделки. Горизонтальное расположение реек препятствует естественному течению воздушного потока, который стандартно перемещается по вертикали. Поэтому горизонтальный каркас устанавливается «с разрывом» – собирается из отрезков бруска.

При вертикальном расположении элементов обшивки рекомендуется сооружать двойную обрешетку, чтобы не ослаблять разрывами основу, установленную под отделку фронтона. В таком случае вертикально установленные рейки обеспечат вентиляцию в необходимом объеме, а горизонтально расположенные элементы будут служить основой под обшивку.

Вертикальную схему установки элементов каркаса применяют, и если предполагается диагональная установка вагонки. Если есть сомнения в несущей способности реек или планируется сложный вид отделки с неоднократной сменой направления элементов облицовки, лучше установить двойной каркас.

Для сооружения каркаса, играющего заодно роль стенок вентиляционных каналов, подходит не только брусок хвойных пород, но и металлический профиль с зубчатыми кронштейнами, выпускаемыми специально для облегчения их установки и регулировки положения. Однако в приоритете все же пиломатериалы как максимально сочетаемая с отделкой жилья органика.

Вентиляцию фронтонной стенки устраивают:

• В два уровня, если в обустройстве фронтона применяется полиэтиленовая пленка в качестве ветрозащиты и гидроизоляции. Зазоры в таких случаях создают между утеплителем и пленкой, а также между пленкой и внешней отделкой.
• В один уровень, если используется диффузная мембрана, способная самопроизвольно пропускать наружу влагу при возникновении в толще теплоизоляции избыточного давления.

Мембране разрешено вплотную контактировать с теплоизоляцией. Она свободно пропустит пар и конденсат из толщи утеплителя наружу в отличие от полиэтилена, представляющего собой практически непробиваемую гидроизоляционную преграду.

Несмотря на более высокую стоимость полимерных диффузных вариантов ветрозащиты с гидроизоляцией, они гораздо практичней, потому что позволяют сократить расход пиломатериала и ощутимо продлевают эксплуатационные сроки систем утепления.

Установка вентиляционных окон и решеток

Вентиляционными окошками и решетками оборудуют преимущественно неэксплуатируемые чердачные помещения. При обустройстве мансарды отдают предпочтение традиционным деревянным рамам со остекленными створками и форточками для поддержания требующегося влажностно-температурного баланса.

Для устройства вентиляционных окон выпускают готовые комплекты, включающие коробку и наличник для внешней отделки места установки. Производят их из древесины и из пластика, который значительно дешевле натурального материала. Конфигурация бывает круглой, полукруглой, многоугольной, овальной, простой прямоугольной или треугольной и др.

Вентиляционные окна для обустройства фронтонов делятся на два вида:

• Глухие. Это обычные жалюзийные решетки, не предполагающие возможности растворения для прямого проветривания. В их раму вмонтированы нерегулируемые или регулируемые планки наподобие жалюзи. Регулировка планок предоставляет возможность задавать объем проходящего через чердак потока воздуха.
• Распашные. Оснащенные одной или двумя створками для проведения периодического проветривания чердака. Изготавливаются по принципу традиционных окон, но уступают им в габаритах.

Есть еще комбинированные варианты, включающие и створки для периодического проветривания, и жалюзи для постоянной циркуляции воздушных масс.

Пользуясь готовыми заводскими решениями, можно сконструировать и соорудить окошко для фронтона собственноручно. Только нужно по аналогии с промышленными изделиями закрыть результат самостоятельного производства мелкой металлической сеткой с тыльной стороны. Она нужна как защита от насекомых, пыли и подобной атмосферной взвеси.

Размер окошка под вентиляцию подбирают, исходя из обозначенных выше нормативных предписаний. Монтаж во фронтон без утеплителя может производиться после сооружения и облицовки конструкции. Во фронтонной стенке просто вырезают проем, равный по размеру и форме коробке окна. Затем устанавливают в отверстие конструкцию и закрывают ее снаружи наличником.

В теплоизолированных каркасных фронтонах место для размещения решеток и окон следует заранее предусмотреть и обустроить коробом. Он обеспечит правильный монтаж рамы, облегчит установку, заодно будет противостоять смятию и оседанию утеплителя.

Для обустройства монолитных кирпичных, бетонных, каменных конструкций выпускаются решетки с перпендикулярно прикрепленной к ним трубкой. Устанавливаются они предельно просто:

• Поверхность предварительно пробуренного в стене отверстия обрабатывается подходящим клеевым составом.
• От решетки отделяют крепежный хомут и обод.
• Между стеной и контактирующей с ней тыльной поверхностью решетки наклеивается изоляционная лента или наносится герметик.
• В обработанное отверстие заводится труба до упора решетки снаружи.
• Производится фиксация установленной в отверстие решетки. Крепеж ставят через внешнюю рамку в стену.
• Устройства, применяемые в организованной вентиляционной системе, подсоединяются к вентканалам. Решетки для естественного типа вентиляции закрываются аналогами со стороны помещений.
• Установленную решетку со стороны улицы закрывают ободом. Если монтаж вентиляционного атрибута производился перед обшивкой стены, то обод ставят после отделочных работ.

Для обеспечения регулярного воздухообмена в нормативных объемах глухие и распашные окошки на фронтоны устанавливаются так, чтобы между их нижней гранью и верхней плоскостью перекрытия было не менее 80 см, но не более 100 см.

Установка вентиляционных клапанов

Отличной, но более дорогой альтернативой обычным вентиляционным решеткам для обустройства фронтонов являются клапаны. Их применяют для обустройства фронтонов мансард для регулярной замены отработанной воздушной массы равнозначной по объему, но свежей порцией.

Кроме поставки свежего воздуха или отвода отработанной воздушной массы клапаны выполняют еще массу полезных функций. Их выпускают для приточных и комбинированных систем, используют для оснащения как естественных вариантов вентиляции, так и разновидностей с искусственным, т. е. механическим побуждением движения воздушного потока.

Новаторские приточные устройства наделены способностями гасить, шум, подогревать воздушный поток, фильтровать и автоматически регулировать его объем. Снаружи они выглядят как привычные вентиляционные решетки. Изнутри помещений представляют собой небольшой ящик, установленный на стену мансарды сразу под ее окном.

Принцип действия приточного вентиляционного устройства:

• Доля свежего воздуха через решетку захватывается клапаном. Направление воздушного потока в устройство естественной системы осуществляется за счет разницы давления за пределами дома и внутри него. Механические приборы направляют воздушную массу вентиляторами.
• Затем его принимает шумопоглатитель. Производители предлагают клапаны с разнообразными приспособлениями для снижения шума. Например, фирма «ДомВент» выпускает клапаны с поглотителями звуков в виде гофрированной полимерной трубы с вмонтированной москитной сеткой.
• После обработки воздух выходит из прибора и поставляется сразу на радиатор, от которого получает тепловую энергию, далее распространяется в обрабатываемом пространстве.

Для удаления отработанного воздуха, прежде поставленного приточным клапаном, используются или обычные решетки, или устройства с вентиляторами.

Монтаж стеновых клапанов производится по аналогии с установкой простых вентиляционных решеток, оснащенных удлиняющим патрубком.

Рассмотрим вариант сооружения вентиляционной решетки для низкоскатной крыши. Приспособление для поставки свежей порции воздуха расположено будет в самой вершине, что не слишком эффективно для конструкций с крутыми скатами, т.к. не сможет полностью омывать помещение воздушным потоком.

У конструкции будет внешняя рама, повторяющая форму скатов обустраиваемой крыши, и ее внутренняя «подмога» на которую возложена функция фиксации в проеме и удерживания планок типа жалюзи. Для устройства первой доски располагаются параллельно скатам, для второй устанавливаются плашмя – параллельно фронтонной стене.



Для изготовления потребуется пиломатериалы из древесины, максимально устойчивой к атмосферным атакам. Автор конструкции советует запастись грубо обработанным кедром. Если имеются средства, то можно приобрести мореный дуб. Как ни странно, лиственница в таких условиях работает не слишком хорошо. Хвойные породы в вентиляционных решетках служат лучше, к тому же радуют более приемлемой стоимостью.

Любое предприятие, независимо от его размаха и реальных масштабов, требует тщательной подготовки и проектирования. В предложенном нами примере не создавалась схема в масштабе, хотя тем, кто привык с ней работать, сделать чертеж с уменьшенными размерами изделия никто не запрещает. Мастер сразу расчертил решетку на листе фанеры в реальную величину, чтобы не путаться с переводом и переносом расстояний.

На таком самобытном чертеже проще посчитать фактический расход материала, а впоследствии контролировать выполнение соединений планок с несущей и внешней рамой.

Далее работы по изготовлению вентиляционного приспособления выполняются в следующем порядке:

• Согласно вычерченному на фанере абрису производим раскрой доски для изготовления внутренней несущей рамы, точно подгоняя детали для идеальной состыковки.
• Сборку несущей рамы выполняем при помощи шурупов или гвоздей, используя оцинкованные метизы.
• Готовую раму приложим к месту установки для проведения разметки и примерки. Очертим внутренний абрис рамы, чтобы по этой разметке вырезать во фронтоне проем.
• По размерам внутреннего абриса несущей рамы делаем наружную часть рамы из двух соединенных «домиком» досок. Под ней будут располагаться установленные под углом планки вентиляционной решетки.
• Соединяем две рамы оцинкованными саморезами. Для начала установим доски «домиком» на клей, нанесенный по краю на несущую раму. Шляпки креплений после закручивания желательно покрыть водоотталкивающим герметиком.
• Заготовки для планок жалюзи раскраиваем, ориентируясь на размер их самой длинной стороны. Сверяемся с чертежом при раскрое. Если нет опыта, лучше сделать заготовки с запасом 2 – 3 см по длине, чтобы можно было подгонять по факту.
• Со всех заготовок снимаем фаску под единым углом, которому позволено находиться в пределах от 22 до 45º.
• Для верности размечаем углы среза планок, прикладывая их к чертежу, и удаляем излишки.
• Планки монтируем в сформированное обеими рамами пространство. Устанавливаем жалюзи под углом, фиксируем гвоздями к внешней раме «домиком».
• Начинаем заполнение решетки сверху, с самой короткой планки, от нее продвигаемся вниз. Располагаем планки так, чтобы они не выпячивались за несущую раму с внутренней стороны.
• Переворачиваем конструкцию. Дополнительно крепим жалюзи к несущей раме.

Оставим конструкцию в таком же положении, чтобы раскроить и прикрепить к ней москитную сетку из тонкой алюминиевой проволоки. Фиксируем сетку не только на несущей раме, но и на нескольких планках для плотного прилегания.

Установка этой самодельной решетки производится снаружи постройки, крепление выполняется через несущую раму к фронтонной стене. По завершении монтажа наружные крепежные точки следует покрыть герметиком и нанести его на верхние линии состыковки рам. Если есть желание улучшить декоративные качества и защитить древесину, есть смысл окрасить конструкцию.

Еще один вариант герметизации соединений с целью защиты их от атмосферной воды заключается в устройстве подобия отливов из тонкого листового металла. Согнув углом полосу, устанавливают сначала с одной стороны с перехлестом через вершину конструкции. Потом то же самое проделывают с другой.

С устройством вентиляции чердака путем установки решетки ознакомит следующий ролик:

Видео-инструкция поможет желающим установить вентиляционный клапан своими руками:

Демонстрация процесса установки технически сложного вентиляционного устройства поможет понять суть работы:

Устройство вентиляции фронтонной стенки – мероприятие, не оставляющее сомнений в значимости и необходимости. Для ее организации достаточно воспользоваться предложенными нами методами. Использовать их следует в комплексе, чтобы и фронтон, и чердачное помещение оставались в безукоризненном состоянии.

Source: KrovGid.com

Читайте также

как сделать для вентиляционной и печной трубы своими руками

Содержание:

Для отведения продуктов горения, образующихся при отоплении домовладения, устанавливают дымовыводящие конструкции. Через дымоход уходят вредные для здоровья человека газы. Чтобы посредством отверстия в нем внутрь помещения не попадал различный мусор, атмосферные осадки, пыль, устанавливают на трубу грибок.

Это приспособление представляет собой простую конструкцию, которая состоит из так называемой «шапочки» и колпака. Грибок на печную трубу предназначен для защиты кирпичной кладки дымохода от разрушительного воздействия ветра. Это изделие усиливает тягу и способствует увеличению КПД системы дымоотведения до 20 %.

Принцип работы

Воздушный поток, достигнув стенки верхнего цилиндра грибка, огибает его, после чего струя воздуха скользит по поверхности изделия, а затем устремляется вверх.

В это время находящийся в дымоходе газ подсасывается и выходит наружу в окружающее пространство. В результате воздух начинает двигаться в системе более интенсивно, а значит, тяга усиливается.

В том случае, когда воздушные потоки перемещаются не в горизонтальном направлении, а под некоторым углом или вертикально, флюгарка все равно срабатывает. Воздух проникает в верхний цилиндр сквозь зазор и уносит продукты горения. Только при низовом ветре мини-вихри, возникающие под колпаком, замедляют выведение дыма.

Выбор формы изделия

Грибок на вентиляционную трубу нужно подбирать в зависимости от цели установки. Он бывает в форме зонта или крышки (прочитайте: «Какие бывают зонты на трубу дымохода или вентиляции, как изготовить своими руками»). В продаже также имеются отводы воды и капельники.

В первом случае приспособление защитит дымоходное отверстие от мусора и осадков, а во втором – локализует потоки влаги и не допустит ее попадания внутрь помещений, а также в зимний период предотвратит заледенение верхних элементов дымохода.

Материал для изготовления грибка для вентиляционной трубы

Чтобы сделать грибок на трубу, используют черный и цветной металл разной толщины. Чаще всего можно встретить изделие, произведенное из оцинкованной жести (прочитайте также: «Как сделать трубу из жести – делаем жестяные трубы своими руками»). На то, чтобы изготовить своими руками грибок унитарной конструкции уходит не более полутора часов, а при наличии опыта – всего 10 минут.

Чтобы приспособление имело более привлекательный вид, его можно покрасить в тон цвета покрытия крыши. Поскольку изделия из черной стали выглядят непривлекательно, их принято украшать коваными элементами. К сожалению, у стальных моделей имеется существенный недостаток – их большой вес, поэтому такой вариант подойдет не для всех крыш.

В продаже можно встретить грибки, изготовленные из меди и легированной стали, которые отличаются прочностью, но при этом имеют высокую стоимость. Поэтому выбор материала, из которого сделано данное изделие, во многом зависит от финансовых возможностей владельца дома. Можно приобрести на рынке готовое приспособление на трубу или выполнить его своими руками, что вполне по силам домашним мастерам.

Самостоятельное изготовление грибка для трубы

В первую очередь следует подготовить расходные материалы и инструменты, в том числе:

• деревянную или резиновую киянку;
• металлический лист толщиной 10 миллиметров;
• маркер;
• ножницы для работ по металлу;
• линейку;
• металлический уголок шириной 50 миллиметров и длиной 1 метр;
• пару перчаток.

Перед тем, как делать грибок для трубы своими руками, необходимо произвести замеры дымохода. Когда на крыше имеется несколько выходов для продуктов горения, измерять следует каждый из них. Колпак должен помещаться на трубу без приложения усилий.

Основу грибка следует делать с запасом 4 -5 сантиметров в сечении, благодаря чему газ и дым не будет скапливаться под крышкой приспособления и тем самым не появится «мертвая зона». Если основа прилегает к дымоходу чересчур плотно, формируется тепловая пробка, мешающая отводу газов. Читайте также: «Для чего нужен колпак на трубу дымохода и как его сделать самостоятельно».

Перед началом работы нужно выполнить на листе картона чертеж и примерить заготовку.

Последовательность действий при изготовлении грибка на трубу вентиляции будет  следующей:

1. На металлическом листе отмеряют прямоугольник определенного размера и отрезают его.
2. Чтобы изготовить заготовку для крышки круглой формы со срезанным краем, нужно вырезать круг из прямоугольника и отрезать до центра уголок в 45 градусов.
3. Края пластины подгибают при помощи киянки.
4. Заготовке придают изгиб покатой формы. Для этого можно использовать угол рабочего стола или поверхность железного уголка.
5. Заготовку соединяют по линиям сгиба и обрабатывают киянкой.
6. Для устранения погрешностей формы, необходимо пройтись заготовкой по плоской поверхности. Теперь шапочка подготовлена.
7. Для основы также нужно вырезать прямоугольник. Чтобы знать его длину, снимают замеры с трубы и добавляют запасные несколько сантиметров. Торцы заготовки обрабатывают киянкой. Придают пластине цилиндрическую форму и соединяют концы.
8. Из остатков металлического листа делают 3 – 4 ножки, складывая отрезки вдвое. На их концах просверливают дырки, потом ножки снизу загибают.
9. В шапочке с равными промежутками просверливают дырки и заклепками прикрепляют ножки.
10. Примеряют шапочку к основе и при помощи маркера отмечают места для заклепок. Просверлив дырки, скрепляют конструкцию грибка заклепками.

Прежде, чем приступать к окончательной сборке, необходимо убедиться в ровности шапки, поставив конус на максимально ровную поверхность. Перед покраской изделия, до того, как соединять элементы, заготовку зачищают, грунтуют, покрывают антикоррозийным средством. Красящий состав для наружных работ наносят в 2 – 3 слоя.

Самодельный вентиляционный грибок на крышу — 1pocherepice.ru

Автор admin На чтение 6 мин. Просмотров 3 Опубликовано 12.10.2015

Вентиляционный грибок на крышу ставят уже давно. Он крайне необходим для вывода из помещений углекислоты и других вредных газов, которые опасны для здоровья. Оборудование вентиляции с регулярной и естественной (или принудительной) циркуляцией воздуха в здании является одним из основных требований СНиПа.

Схема устройства вентиляционного грибка.

Зачем нужна вентиляция и почему вывод делают на кровлю?

Многие не уделяют особого внимания такой мелочи, как вентиляция. Некоторые люди считают ее лишней и ненужной тратой средств и времени.

Вентиляция помещений необходима. Это подтверждают санитарные исследования. Циркуляция воздуха удаляет все вредные газы из помещений, образующиеся в результате жизнедеятельности человека.

Скопление угарного и углекислого газов незаметно для человека, но может вызвать отравление организма, вплоть до летального исхода.

При прокладке вентиляционных каналов выход всегда делают на кровлю, для того чтобы обеспечить естественную тягу воздуха. Принцип простой: воздух тяжелее углекислого и угарного газов, поэтому он оседает вниз. Вредные газы поднимаются. Для того чтобы обеспечить хорошую тягу, следует поднять вытяжную трубу как можно выше. Это позволит повысить давление воздуха, что приведет к улучшению вентиляции.

При отсутствии вентиляции или неверной ее конструкции возникнут следующие проблемы:

Виды вентиляционных грибков.

1. Газы из туалета, ванной или кухни распространяются по всему помещению.
2. Невысокие грибки приводят к слабой тяге, вывод скопления газов будет происходить плохо.
3. В случае неправильного размещения вентиляционного грибка на крыше возможен обратный эффект: воздух вытесняется из помещения вредными газами. Такие случаи редки, появляются из-за халатности строителей или неграмотного проектирования вентиляции.

В холодное время года вентиляционный канал может промерзать, а внутри может образоваться лед. В этом случае канал не будет выполнять свои функции. Такое случается, если вместо специальных грибков на крышу выведены простые трубы.

Основными причинами неправильной установки грибков являются материал кровли и оригинальные конструкции крыши. Многие мастера и строители при монтаже грибков боятся повредить стропила и покрытие кровли. Бывает так, что рабочие оставляют на месте выхода вентиляционной трубы зазоры, по которым будут просачиваться вода и холод. Это приводит к промерзанию вентиляции.

Читайте также:

Конек для металлочерепицы: для чего он и как его установить.

Установка капельников для металлочерепицы.

Какой минимальный уклон кровли из металлочерепицы — читайте тут.

Вернуться к оглавлению

Как спланировать вывод на крышу и каковы виды проходок через кровлю?

Рассмотрим вариант строительства частного жилого дома, в котором требуется сделать вентиляцию из 3 разных помещений: санузла, кухни и подвала (или погреба). В этом случае объединение вентиляции невозможно, так как из-за разности в высоте между подвалом и комнатами будет различное давление, в результате чего подвал будет проветриваться на хорошо, а все вредные газы будут выводиться в кухню с санузлом, а не наружу. Но в этом случае не обязательно выводить на крышу 3 грибка. Если кухня рядом с санузлом, а подвал под ними, можно сделать одну большую выводную трубу, которую необходимо разделить на 3 части непроницаемыми перегородками (обычно их делают из кирпича или из того же материала, что и стенки трубы). При этом условный проход вентиляционного канала должен быть равным «отгороженному» проходу в трубе.

Схема вывода вентиляции на крышу.

Если комнаты расположены по разным концам здания, делаются индивидуальные грибки для каждого помещения. Важным является то, что труба канала не должна иметь изгибов и грибок монтируется четко над вентиляционным каналом. Это делает конструкцию более дорогой, потому что для обеспечения нормальной работы канала требуется вывод грибка над основным коньком крыши и затрачивается больше материала.

Следующий важный момент таков: вентиляционный грибок должен находится как можно ближе к самой высокой точке крыши, при этом на 200-350 мм выше общего уровня крыши. Это позволит создать необходимое давление в помещениях. Если сам дом находится в низине (например, в балке), то в вентканалы следует установить специальные вентиляторы, которые сделают вытяжку принудительной. В противном случае даже грамотно спроектированная и сделанная система не сработает или будет слабой.

Проход и установку вентиляции на крыше следует спланировать перед монтажом черепицы (или любого другого материала).

Проход вентканала по жилому дому может быть сделан следующим образом:

1. Внутри помещения. Отдельная труба вентиляции, которая идет напрямую на крышу и не объединена ни с чем другим.
2. Прокладка вентиляции совмещается с коммуникациями. Самый распространенный случай таков: труба проходит рядом с канализационным стояком или трубой ввода газа в дом. Такой способ упрощает работы.
3. Использование пространства под кровлей. Труба выводится не на крышу, а на чердак, а в кровле делаются вентиляционные отверстия. Так часто предлагают сделать при монтаже черепицы, но отдельный наружный грибок более предпочтителен, поскольку гарантирует вывод газов.

Вернуться к оглавлению

Стандартные конструкции грибков

Грибки для вентиляционных установок — одно из наиболее старых и проверенных приспособлений для вывода каналов вентиляции. Модернизация коснулась только термоизоляции, которую сейчас делают из более современных материалов. Конструкция такого устройства достаточно проста, что дает возможность выполнить ее самостоятельно.

Стандартный грибок представляет собой обычную трубу большого диаметра. Для монтажа на кровле на трубу сверху надевают диск, который опускают примерно на ¼ от общей длины трубы и приваривают к ней. Этот диск выполняет функцию упора при монтаже на кровле.

Размеры вентиляционных выходов.

Далее на трубу (как на верхнюю, так и на нижнюю части) надевается «стакан», задача которого — собирать конденсат. Нижнюю часть (под диском) изолируют. Раньше изоляция осуществлялась ватой, минватой или ветошью. Сейчас грибки изолируют пенополиуретаном или газобетоном. Внутрь трубы монтируют клапан, который срабатывает при перепаде давлений.

Современные грибки имеют более эстетическую форму и отличаются тщательной наружной отделкой. Некоторые модели дополняются пропеллером для увеличения нагнетания давления. Принцип их работы такой же, как и у старых.

Их преимущества заключаются в следующем: использование современных, более легких материалов, вместо крепежного диска можно подобрать элементы для крепежа под конкретный материал и поверхность кровли, некоторые производители изготавливают грибки со встроенным электрическим вентилятором. Кроме того, разработан специальный колпак, который предотвращает попадание осадков в трубу.

Вернуться к оглавлению

Установка вентиляционного грибка

Монтаж грибка достаточно простой. В кровле вырезаются отверстия по диаметру трубы, затем под опорный диск надевается мягкий уплотнитель, грибок вставляется в отверстие. Далее опора фиксируется болтами по специальным крепежным отверстиям (если используется покупной грибок, то нужно смотреть инструкцию по крепежу). После этого надевается прокладка на трубу с нижней стороны и фиксируется. Затем все щели заделываются герметиком.

На этом установка завершена.

Вентиляционный выход для металлочерепицы, какую высоту трубы выбрать, как установить колпак, кровельный вентилятор и грибок на крышу, инструкции на фото и

Вентиляционный выход для металлочерепицы: устройство и монтаж

Правильно сделанный вентиляционный выход на крышу поможет избежать ненужных проблем и защитит от многих повреждений крыши. В современном мире существует огромное разнообразие покрытий кровли, но мы остановимся на металлочерепице – наиболее распространённом. Поэтому давайте посмотрим, как можно сделать проход вентиляции через металлочерепицу.

Действительно ли нужна кровельная вентиляция?

У некоторых может возникнуть вопрос: зачем вообще нужно проводить вентиляцию и тратить дополнительные средства, когда можно обойтись и без этих работ. Ответ очевиден. Прежде всего, вентиляция поддерживает благотворный микроклимат внутри крыши. Это поможет каждому из её элементов спокойно выполнять свою работу, не опасаясь разрушения. Также от вентиляции зависит качество работы теплоизоляции, если вы выполняли эти работы при монтаже крыши, учитывая высоту трубы над коньком.

Неправильная работа вентиляции или вообще её отсутствие может привести к следующим проблемам:

• Образование на материалах конденсата. Деревянные материалы, к примеру, стропила и балки, будут преждевременно разрушаться или перегнивать. А конденсат на металлических и других элементах вызовет их коррозию, а в дальнейшем и полное разрушение (прочитайте статью: «Как устранить конденсат под крышей «).
• Влага образовывается и на поверхности кровли. Это уже может привести к образованию наледи и разрушению некоторых видов кровельного материала.
• Конденсация пара на утеплителе. Слой утеплителя будет намокать и впоследствии потеряет свои теплоизоляционные свойства. Это означает, что с утеплителем может быть хуже, чем без него.

Устройство вентиляции на скатных кровлях

Чтобы свежий воздух циркулировал под кровлей, в нижней части крыши нужно установить так называемые продухи — подкровельную вентиляцию. В таком случае движение воздуха будет обеспечивать продуваемость подкровельного пространства.

Какие задачи должны выполнять вентиляционные трубы на кровле:

• Прежде всего, это выветривание водяного пара. Отсутствие водяного пара не даст ему сконденсироваться на какой-то поверхности и тем самым вызвать её разрушение.
• Урегулирование температуры кровли. Кровельные вентиляционные выходы должны поддерживать одинаковую температуру по всей крыше, тогда не будут образовываться сосульки и наледи после таяния снега на одной из частей крыши.
• Уменьшение количества тепла после прогрева крыши солнцем. Проветривание не даст подкровельному пространству сильно перегреваться в солнечные дни и будет поддерживать постоянную температуру воздуха внутри помещения.

Вентиляционный выход на крышу должен обязательно присутствовать, когда в доме находится вытяжка или другая принудительная вентиляция. Также в любом цивилизованном доме будет канализация, поэтому нужен выход и для стояка канализации, чтобы в доме не было неприятных запахов. Со стояком соединяется выход фановой трубы с помощью ещё одной гофрированной и снабженной переходным кольцом. Колпак на вентиляционную трубу не надевается во избежание образования наледи (прочитайте также: «Колпак на трубу дымохода «).

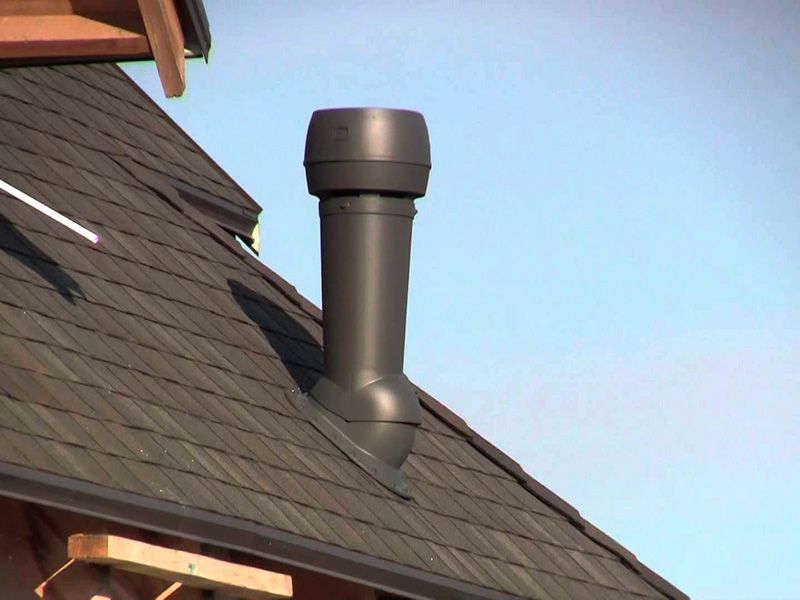

Для проветривания под кровлей нужно использовать дефлектор — кровельный вентилятор низкого давления. При необходимости можно сделать дефлектор вентиляционный своими руками. он поможет удалить всю ненужную влагу. В современном строительстве используют различные элементы вентиляции кровли. Часто входы для потоков воздуха закрывают металлическими решётками. Если же говорить о выходах для воздуха, то они делятся на две категории: точечные и непрерывные. Точечные выходы монтируются на определённых участках крыши и выглядят как грибок вентиляционный на крыше. Непрерывные выходы располагаются по всей длине конька и окрашены в цвет крыши, что незаметно для посторонних глаз. Именно поэтому вентиляционный грибок на крышу так популярен.

Установка вентиляционных труб, советы специалистов:

Как происходит монтаж вентиляции?

Естественно, что установка выходов подразумевает просверливание дырок в кровле. Но без должного ухода они могут превратиться в настоящие дыры, которые позже станут причиной протекания крыши. Чтобы исключить вероятность протечки крыши, нужно приобрести специальные проходные элементы для металлочерепицы. подходящие по цвету к общему оформлению.

Установка вентиляционных труб на крыше для металлочерепицы включает в себя несколько важных моментов:

• На каждые 60 квадратных метров должен приходиться один выход точечной вентиляции.
• Расстояние от конька до элемента точечной вентиляции должно быть меньше 60 см.
• Сложность структуры крыши увеличивает количество выходных элементов.
• При установке элемента должен использоваться шаблон ,который обычно прилагается с комплектом поставки.
• Отверстия на металлочерепице должны располагаться на одной намеченной линии.
• С помощью шурупов следует прикрепить уплотнительное резиновое кольцо, а затем нанести герметик из силикона.
• На место устанавливается проходной элемент, после чего штырьки элемента соединяются с петлями уплотнителя.
• Вся эта конструкция закрепляется на кровле при помощи шурупов, входящих в комплект поставки.
• Со стороны чердака для слоя гидроизоляции прибивается уплотнитель. Если вентиляционные трубы на крышу проходят через слой теплоизоляции, это место следует дополнительно заделать силиконовыми герметиками и другими уплотнителями.

Выводы

Чтобы установить вентилятор на крышу, не понадобится сильно выкладываться в материальном отношении (подробнее: «Крышный вентилятор и его разновидности «). Обычная вентиляционная труба на крыше добавит вам не более 5% от стоимости кровли, но именно она поможет сохранить драгоценное время и нервы во время дальнейшего использования здания. Поломки, которые могут возникнуть при неправильной установке вентиляции, очень дороги для исправления.

Поэтому важно обращать внимание даже на такие детали, как высота вентиляционной трубы над крышей, чтобы в дальнейшем вы могли об этом не беспокоиться (читайте: «Высота трубы над крышей «). Использование качественных материалов для вентиляции и соблюдение всех правил монтажа вентиляции сведёт шансы возникновения проблем к нулю. Запомните: никогда не стоит экономить на установке любых систем в доме! Все работы должны выполняться качественно и согласно инструкции, тогда ваш дом сможет стать «вашей крепостью».

http://kryshadoma.com

Осмотр крыш: системы вентиляции чердаков, часть 2

Кентона Шепарда и Ника Громико, CMI®

Целью серии «Освоение проверки кровли» является научить домашних инспекторов, а также специалистов по страхованию и кровельным работам распознавать надлежащие и ненадлежащие условия во время проверки. крутые, жилые крыши. Эта серия охватывает каркас крыши, кровельные материалы, чердак и условия, которые влияют на кровельные материалы и компоненты, включая ветер и град.

ПАССИВНЫЕ СИСТЕМЫ

Пассивные вентиляционные отверстия не требуют электричества, но их эффективность часто зависит от того, правильно ли они спроектированы для конкретного дома.

Хорошо спроектированная система пассивной вентиляции имеет воздухозаборное устройство, расположенное низко в крыше, с вытяжкой, установленной рядом с коньком.

В сбалансированной системе чистое отверстие всасывания будет примерно таким же, как чистое отверстие выхлопа.

Вентиляционные отверстия под потолком

Если система вышла из равновесия, лучше иметь больше вентиляции под крышей за счет более крупных воздухозаборников.

Вы можете увидеть отдельные вентиляционные отверстия, каждое из которых обслуживает стропильный пролет, или непрерывные вентиляционные отверстия, как вы видите здесь.

Осматривая чердак, убедитесь, что вентиляционные отверстия потолка не закрыты изоляцией. Особенно это характерно для чердаков с надутой изоляцией.

Если вы обнаружите заблокированные вентиляционные отверстия, прокомментируйте их в своем отчете о проверке.

Если изоляция не удерживается, вы должны увидеть установленные перегородки для создания воздушного пространства.

Важно, чтобы перегородки выходили наружу, чтобы они действительно пропускали воздух на чердак. Как только сайдинг и перекрытия будут завершены, вы не сможете это подтвердить визуально. Если вы не почувствуете, как воздух выходит из перегородок, вы не сможете подтвердить работоспособность воздушного потока, и вам следует отказаться от этого.

Вентиляционные отверстия для фронтона

Вентиляционные отверстия для фронтона устанавливаются в остроконечных концах на противоположных концах чердака. Они наиболее эффективны, когда вентиляционные отверстия совпадают с преобладающими ветрами. Это позволяет высокому давлению воздуха на подветренной стороне дома выталкивать воздух на чердак, а низкому давлению на подветренной стороне — вытягивать воздух.

Когда преобладающий ветер дует перпендикулярно к вентиляционным отверстиям, фронтальные вентиляционные отверстия действуют как приточные и вытяжные. Происходит меньший воздухообмен, а вентиляция чердака неравномерная, поэтому она менее эффективна.

Вентиляционные отверстия на крыше

Вентиляционные отверстия на крыше, иногда называемые вентиляционными отверстиями «черепаха», следует устанавливать рядом с пиком крыши. На этом рисунке показан холодный воздух, поступающий в вентиляционные отверстия потолка.

Он поднимается по нижней стороне кровельной обшивки и поглощает тепло перед тем, как покинуть чердак через вентиляционное отверстие в крыше.

Здесь вы видите это до и после установки.

Иногда кровельщики забывают подрезать стяжку. Вентиляционные отверстия на крыше не работают, если не вырезать подкладку.

Ветряная турбина

Иногда можно увидеть вентиляционное отверстие турбины. В турбинах используется серия лопаток особой формы, которые улавливают ветер и вращают турбину. Когда лопасти вращаются, они создают зону низкого давления, которая вытягивает воздух с чердака.

Хотя они не так эффективны, как коньковые вентили, они представляют собой недорогую альтернативу в районах с постоянной скоростью ветра не менее 5 миль в час.

Это шнур питания испарительного охладителя, который, как вы видите, неправильно проложен через вентиляционное отверстие турбины на чердак.

Coop Builder: Обеспечьте хорошую вентиляцию без сквозняков

Самый противоречивый совет в литературе по птицеводству — обеспечить надлежащую вентиляцию в курятнике, но без сквозняков. Большинство источников не объясняют разницу между ними, не говоря уже о том, как сделать одно без другого. Давай изменим это.

Хорошая вентиляция удаляет аммиак и влажный воздух из курятника круглый год, а летом — горячий воздух.Это делает окружающую среду более здоровой для птиц, а также — вам это понравится — увеличивает время между уборками, сохраняя свежий воздух в курятнике.

Ветер, обдувающий ваших птиц летними ночами, — это хорошо, поскольку они охлаждают их тела в самое жаркое время года. С другой стороны, сквозняки зимой забирают тепло прямо из вашего курятника. Вашим птицам нужно будет есть больше пищи, чтобы согреться, а взрослые птицы могут заболеть и умереть.

Итак, проблема в том, как достичь этих противоречивых целей, которые могут меняться в зависимости от сезона.Ну, как вы могли догадаться, это зависит от обстоятельств.

Шашки

Было бы полезно думать о сквозняках как о воздухе, который обычно быстро и горизонтально движется, а о вентиляции — как о воздухе, который обычно медленно и вертикально движется через курятник. Летом сквозняки не проблема, так как они создают приятный ветерок в курятнике. Но зимой они могут стать проблемой.

Куры пережили суровые зимы в неотапливаемых и плохо построенных курятниках в северном климате Европы и Азии в течение нескольких тысяч лет, поэтому ваши куры, вероятно, переживут зиму даже в плохо спроектированном и продуманном курятнике, если они не будут подвергаться длительному воздействию приступы отрицательных температур.У цыплят есть толстый слой перьев, чтобы согреться зимой, а их нормальная температура тела выше, чем у нас, около 106 градусов по Фаренгейту. Кроме того, зимой они собираются вместе на насесте, чтобы разделить тепло тела.

Мои куры чувствуют себя хорошо круглый год в зоне 7 в Северной Каролине в курятнике 5 на 5 футов с неплотно закрывающимися дверями, металлической тканью, покрывающей 2 квадратных фута окон на высоте насеста, и проволочной сеткой, свернутой до закройте 4-дюймовые промежутки между стропилами в местах их соприкосновения с верхом стены.В их курятнике много сквозняков в любое время года, но им от этого не хуже.

Я бы сказал, что с цыплятами все будет в порядке, если зима в основном держится выше 10 градусов тепла, и при этом не требуется больших усилий для ограничения сквозняков. В более холодных регионах возможность закрывать сквозняки зимой будет полезна для более старых, более слабых или более изолированных птиц. Это также может сэкономить вам несколько долларов на корме. В этом случае вам понадобится вариант с окнами, которые закрываются или которые можно накрыть на сезон пластиковой пленкой или другим материалом, достаточно прочным, чтобы блокировать ветер.Обязательно закройте окна во время вашего первого смертельного мороза, чтобы не было сквозняков, а затем откройте или откройте окна, когда станет достаточно тепло, чтобы посадить ранние яровые культуры, такие как горох, зелень и картофель.

Вентиляция

Аммиак, влага и горячий воздух имеют тенденцию подниматься в курятнике вертикально. Суть вентиляции курятника — вывести всех троих наружу. Для этого представьте, что ваш курятник состоит из трех уровней сверху вниз.

Верхний уровень

Это пространство далеко над головами ваших птиц.Здесь должно быть много вентиляции по краям крыши и в фронтонах, которые представляют собой треугольные области между верхом стен и крышей.

Вместо того, чтобы покрывать фронтоны деревом, накрывайте их только тканью, независимо от климата. Хищники будут заблокированы, а постоянная поперечная вентиляция будет вытягивать аммиак, влагу и горячий воздух. Отрежьте аппаратную ткань на дюйм шире, чем отверстия, которые они закрывают, и закрепите их скобами на 3/4 дюйма.

Вы также должны закрыть зазоры между стропилами крыши в том месте, где они опираются на стены, более гибкой проволочной сеткой, чтобы не допустить хищников. Лучше всего это сделать перед тем, как укладывать саму крышу. Промежутки между стропилами можно перекрыть небольшим рулетом проволочной сетки; закрепите рулон на месте, пропустив через него пару 3-дюймовых шурупов, но только на дюйм вглубь дерева. Открытые части шурупов не позволят проволочной сетке сдвинуться с места.Поскольку аммиак, влага и горячий воздух поднимаются вверх, они могут выйти из курятника через эти отверстия в крыше.

Средний уровень

Здесь вы найдете бары для ночлега. Эта зона может находиться на высоте от 12 до 48 дюймов над полом. Уровень насеста должен иметь минимальные сквозняки (также известный как горизонтальный поток воздуха) в условиях отрицательной зимы. Любые большие отверстия на этом уровне создадут холодный, ветреный сквозняк, который будет обдувать цыплят и вытягивать тепло из их тел.

Некоторые курицы разрешают конфликт между летними ветрами и зимними сквозняками установкой исправных окон, и это для них большая высота.Любой продукт с движущимися частями будет стоить немного дороже и займет немного больше времени на установку, но в суровых зимних регионах оно того стоит. Летом, когда окна открыты, цыплята могут наслаждаться прохладным бризом ночью на уровне насестов. В районах с более мягкими зимами воздушный поток на этом среднем уровне насеста дает больше пользы от летних бризов и незначительную угрозу от зимних сквозняков.

Нижний уровень

Обычно он имеет высоту от 12 до 18 дюймов и состоит из трех компонентов: пола, открывающейся двери и, возможно, гнездовых ящиков.При закрытой дверце на ночь сквозняков быть не должно: не устанавливайте окна или ширмы на этом уровне. Если вы не являетесь точным плотником, между частями сайдинга, люком в гнездовом ящике, откидной дверью и дверьми для людей будут небольшие промежутки. Свежий воздух будет медленно всасываться через эти небольшие промежутки, поскольку испорченный воздух выходит из вентиляции возле крыши.

Пока вы проверяете свой курятник на сквозняки, убедитесь, что любые зазоры, достаточно большие, чтобы любящая яйца крыса или змея могла проскользнуть — около дюйма или около того — были набиты кусочком проволочной сетки, чтобы не допустить хищников.Мы не хотим, чтобы они наслаждались уютными условиями, которые вы создали для кур.

Эта статья изначально была опубликована в выпуске журнала Chickens за июль / август 2017 года.

Хозяйственные постройки … — Ч5 Элементы конструкции: Полы-Крыши

Хозяйственные постройки … — Ч5 Элементы конструкции: Полы-Крыши

Этажей

Содержание — Назад — Вперед

Полы в зданиях могут быть такими же простыми, как и уплотненный грунт. на участке до строительства здания или сложным, как красиво отделанный паркет из твердых пород дерева.Хорошо подобранный, хорошо сложенный пол обеспечивает защиту от паразитов и грызунов, легко чистые, сухие, прочные и ценное достояние здания. За при особых обстоятельствах он может быть предназначен для стирки, особенно привлекательный, с теплоизоляцией, с уклоном в канализацию или идеально чистый и ровный.

Для хозяйственных построек, в том числе домов, предлагает простые полы. твердые, прочные поверхности на уровне земли, вероятно, подходит для подавляющего большинства ситуаций.Полы могут быть построены на уровне земли, то есть на почве внутри здания, в котором в случае, если они называются сплошными или ровными полами, или они могут опираясь на балки и балки, в этом случае они называются подвесные или надземные полы. Готовый уровень солидный пол должен быть не менее 150 мм над уровнем земли в качестве защита от затопления. Верхний слой почвы следует удалить и заменен на грубый материал до того, как фактическая плита перекрытия будет построен.

Рисунок 5.30a Бамбук и стена

Рисунок 5.30b Штукатурка бамбуковые коврики

Рисунок 5.30c Тканый бамбук панели (японские стеновые панели)

Рисунок 5.31 Вертикальный брус сайдинг. Обратите внимание на отдельные гвозди возле центра каждой доски и прикрутите доску. допускают усадку и набухание.

Полы монолитные или монолитные

Утрамбованный грунт часто подходит для полов животных приюты и, возможно, дома фермерских семей.Oни должны быть спроектированы немного выше уровня земли за пределами здание и будет улучшено, будучи укрепленным муравейником глина, коровий навоз, известь или портландцемент.

Обсуждение стабилизирующих материалов для различных обстоятельства описаны в главе 3.

Бетон делает пол более прочным, твердым и чистым. Правильно построенные бетонные полы можно сделать достаточно сухими, чтобы их можно было используется для хранения зерна или домашнего хозяйства.На рисунке 5.32 показан крестик участки стабилизированного грунта и бетонные перекрытия. Земляной пол подходящий для хорошо дренированного участка показан на рисунке а, а бетонный пол, который должен быть умеренно сухим, показан в b. В крупнозернистый заполнитель одного размера, показанный в c, используется для предотвращения капиллярное движение воды к нижней стороне пола. В полиэтиленовый лист предотвращает попадание влаги на бетонную плиту а слой песка или раствора защищает лист от проколотый.

Этаж

— 2 слоя утрамбованного стабилизированного грунта (50 мм)
— Песок утрамбованный
— Существующий грунт (удаленный верхний слой почвы)

Рисунок 5.32a Дренированная скважина сайт

Этаж

— Бетонная плита (мин. 75 мм)
— Песок утрамбованный (100-150мм)
— Существующие недра

Рисунок 5.32b Хорошо дренированный сайт

Этаж

— Бетонная плита (мин. 75 мм)
— Полиэтиленовый лист (750 г)
— Песок (50 мм) или строительный раствор (25 мм)
— Крупный заполнитель (150-200мм)
— Существующие недра (ев. Уплотненные)

Рисунок 5.32c Плохо дренированный участок или очень сухой пол требуется

Устройство твердых перекрытий на уровне земли.

Бетонная смесь, выбранная для твердого пола, будет зависят от интенсивности использования и типа нагрузки. Для глубокого подстилка или жилое помещение подсобного хозяйства смесь 1: 3: 6 вес может быть удовлетворительным для легкой службы, в которой он будет быть подвергнутым. Полы, которые будут подвергаться большим нагрузкам, как в мешок зернового магазина или фермы ремонтной мастерской, нужно будет покрепче. Соотношение 1: 2: 4 должно быть адекватным, а не прочной. Этажи в маслозавод или бойня подвергаются кислотной эрозии и требуется более богатая смесь бетона (1: 2: 3) для получения прочного поверхность.

Заливка бетонных полов

Полы из монолитного бетона следует укладывать ровно и утрамбовывать. база из хардкора или гравия. На хорошо дренированных участках также песок или даже латерит может быть удовлетворительным. Базовый слой должен быть на толщиной не менее 100 мм. Пока желательно чистовой пол уровень должен быть не менее 150 мм над окружающей землей, некоторые заполнение может потребоваться по базовому курсу. Однако заполнить необходимо быть тщательно уплотненным, чтобы получить необходимую стабильность и, как правило, поэтому более удовлетворительным является увеличение толщина основного слоя.Любой материал, используемый для заполнения или для базовый слой не должен содержать органических веществ. следовательно вынутый верхний слой почвы должен быть отклонен как насыпь. Если влагозащищенный барьер (полиэтилен или слой горячего битума толщиной 3 мм) должен быть после установки следует насыпать слой песка на основание. Песок также может использоваться как ослепление на хардкорной основе, чтобы уменьшить количество бетона, которое «исчезает» в промежутках между камни. Наконец, деревянные стяжки толщиной от 75 до 150 мм укладываются для использоваться в качестве руководства при зачистке и выравнивании бетона и арматурные стержни, если это рекомендуется, помещаются на место.В толщина плиты будет зависеть от ожидаемых нагрузок, качество используемого бетона, арматуры и несущей способности характеристики земли.

Площадь пола более 10 м должна быть разделена в заливы для бетонирования. Это поможет предотвратить развитие усадочных трещин в процессе отверждения и позволит отливать, выравнивать и отделывать каждый отсек в пределах управляемое время. Лучше всего подходят квадратные бухты и 2.Стороны от 5 до 4 м позволяют плита, которую нужно отлить за один раз.

Затем бетон можно перемешать и укладывать. Независимо от выбор смеси, бетон должен быть как можно более жестким и размер крупного заполнителя не должен превышать четверти толщина плиты. Бухты бетонируются попеременно как показано на рисунке 5.33. Когда первый набор заливов затвердеет деревянные стяжки аккуратно удаляются, а оставшиеся пролеты можно отливать.

После того, как бетон уложен, его выравнивают, перемещая прямой брус вдоль стяжек или, в случае второго набора пролетов, уже затвердевший бетон в прилегающих пролетах с распилом действие. Затем бетон можно слегка «всплыть», чтобы сгладить поверхность. После первоначального легкого плавания бухту можно оставить за несколько часов до окончательного всплытия, чтобы он стал гладким поверхность. Если желателен нескользящий пол, бетон можно возделывают вскоре после того, как кладут, чтобы получить шероховатую поверхность.Это будет нельзя трогать снова, пока он не застынет. После того, как бетон застынет, он следует держать влажным в течение недели.

Подвесные или надземные перекрытия

Деревянные полы

Подвесные деревянные полы первого этажа полезны на наклонных сайты, где потребуется много заливки для выравнивания основание для прочного пола.

Деревянные полы первого этажа должны быть хорошо защищены от влага, грибок и термиты и поэтому должны быть выше земля.Пространство под таким деревянным полом должно быть высоким. достаточно, чтобы обеспечить хорошую вентиляцию и позволить человеку ползать внизу для осмотра пола. Защита от термитов больше вероятно будет эффективным, если пол будет приподнят над землей на минимум 45см.

Рисунок 5.33 Бетонный пол строительство

Опорные опоры часто строятся из дерева, но лучше из камня, бетона или стали. Пустотелый бетон блоки, армированные и заполненные бетоном, составляют прочную опору.Металлические щитки от термитов должны быть прикреплены к верхней части фундаментная стена и более крутые стены и опоры.

Фундаментная стена под деревянным цокольным полом должна иметь вентиляционные отверстия для обеспечения хорошего воздухообмена в подползке под полом. Отверстия должны быть покрыт сеткой 10 мм для защиты от грызунов.

При пролете более 5 м балки могут поддерживаться поперечные стены построены из твердых бетонных блоков толщиной 150 мм, уложенных вокруг На расстоянии 80 мм в виде сот, чтобы обеспечить свободный проход воздуха.

Балки из стали, дерева или бетона могут использоваться для поддержки верхние этажи при пролете более 5м.

Рисунок 5.34 Подвешенный конструкция деревянного пола.

Подвесные бетонные перекрытия

Основным преимуществом подвесного железобетонного пола является его более высокая огнестойкость и лучшая звукоизоляция, чем у этого деревянного пола, но, как правило, слишком дорого найти применения в хозяйственных постройках.

В простейшем виде он состоит из монолитного, однопролетная плита с односторонней арматурой только между двумя опорами на расстоянии не более 5 м друг от друга. В усиление может быть как основными стержнями из мягкой стали, так и распределительными стержни, соединенные проволокой под прямым углом, или армирующая сетка состоящий из электросварных основных и распределительных стержней на переходах. Армирование должно быть спроектировано квалифицированный инженер-строитель или полученный от надежного стандартный дизайн.

Отделка полов

В сельской местности дополнительная стоимость отделки пола часто составляет считается ненужным, поверхность плиты из бетона или стабилизированный грунт, обладающий достаточной прочностью для большинство целей. Однако отделка пола может улучшить внешний вид помещения, снизить уровень шума или упростить уборку пола, в зависимости от типа используемой отделки.

Цементно-песчаная стяжка или отделка гранолитом (одна часть цемент и три части твердой каменной крошки уложены около 30 мм толстый) можно использовать там, где требуется чрезвычайно прочное покрытие.Листовые материалы и плитная плитка, вероятно, будут очень дорогими, но плиточные плиты в исключительных случаях устанавливаются на фермах здания из-за их прочности. Типичный деревянный пол над сплошная плита показана на рис. 5.35.

Обратите внимание, что пространство между бетонной плитой и деревом пол должен вентилироваться. Затвердевший и высохший бетон или плита из стабилизированного грунта, желательно с гидроизоляционным слоем между плита и хардкор. b Балки 50 x 50 мм c Напольные зажимы Bulldog d Паркет или ДСП

Рисунок 5.35 Деревянный пол на твердый бетон бедный.

Крыши

Крыша является неотъемлемой частью любого здания, поскольку обеспечивает необходимую защиту от дождя, солнца, ветра, жары и холодный. Целостность кровли важна для конструкции само здание, а также обитатели и хранящиеся товары внутри здания.

Конструкция крыши должна быть спроектирована таким образом, чтобы выдерживать статическую нагрузку. вызванные кровлей и каркасом, а также силами ветра а в некоторых местах снег или заносящая пыль.Кровля должна быть герметичен, прочен и, возможно, удовлетворяет другим требованиям, таким как быть огнестойкими, иметь хороший теплоизолятор или иметь высокие тепловые вместимость.

Существует большое разнообразие форм крыш, каркасов и покрытий. из чего выбирать. Выбор связан с такими факторами, как размер и использование здания, его ожидаемый срок службы и внешний вид, а также наличие и стоимость материалов. Крыши могут можно классифицировать тремя способами:

• 1 Согласно плоскости поверхности, т.е.е. будь то горизонтальный или наклонный.
• 2 Согласно конструктивным принципам конструкции, то есть способ, которым силы создаются внешними нагрузки разрешаются внутри конструкции.
• 3 По размаху.

Плоские и скатные крыши: Крыша называется плоской крышей, если внешняя поверхность находится в пределах 5 от горизонтали, а скатная крыша имеет наклон более 5 в одном или нескольких направлениях.Климат и материал покрытия влияет на выбор между ровным или скатным крыша. Влияние климата архитектурно менее заметно в умеренный климат, чем в регионах с экстремальным климатом. В горячем, в сухих местах плоская крыша является обычным явлением, потому что она не подвергается воздействию сильный дождь, и он образует полезную гостиную на открытом воздухе. В районы с сильными ливнями дождевая вода быстрее.

Двумерные конструкции крыши имеют только длину и глубину и все силы разрешаются в одной вертикальной плоскости.Стропила, к этой категории относятся балки перекрытий и стропильные фермы. Они выполняют только функция охвата и объем достигается за счет использования нескольких двумерные элементы, несущие вторичные двумерные члены (изнаночные), чтобы покрыть необходимый пролет.

Трехмерные конструкции имеют длину, глубину, а также широты, и силы решаются в трех измерениях в пределах состав. Эти формы могут выполнять обшивку и ограждение. функции, а также охвата и теперь обычно называемые «космическими структурами».Трехмерный или космический конструкции включают цилиндрические и параболические оболочки и оболочки купола, многоугольные плиты, гнутые плиты и призматические оболочки, сетчатые конструкции, такие как пространственные рамы, а также подвесные или натяжные кровельные конструкции.

Длиннопролетные и короткопролетные крыши: пролет является важным фактором дизайн и выбор конструкции крыши, хотя она и функциональна требования и экономия также имеют влияние.

Короткие пролеты, до 8 м, обычно могут быть покрыты деревянные стропила или легкие фермы скатные или плоские.Для средних пролетов от 7 до 15 или 16 м требуются стропильные рамы, спроектированные из древесина или сталь.

Длинные пролеты более 16 м по возможности разбивать на меньшие единицы. В противном случае эти крыши обычно разрабатываются специалисты, использующие балочную, космическую или сводчатую технику.

Для уменьшения пролета и тем самым уменьшения габаритов элементов, конструкция крыши может поддерживаться опорами или колонны внутри здания или у внутренних стен.Однако в хозяйственные постройки свободнопролетная конструкция крыши будет выгодна, если фермер в конечном итоге хочет изменить внутреннее устройство здание. Свободное пространство без колонн позволяет больше удобство в маневренном оборудовании.

Кольцевая балка: в больших зданиях, например. деревенские магазины, в которых есть блочные или кирпичные стены, квадратная железобетонная балка 150 мм. иногда устанавливается поверх внешних стен вместо настенная плита.Цель этого кольцевого луча, который непрерывен вокруг здания, чтобы нести конструкцию крыши, следует стены рушится от землетрясения. Это также обеспечит хорошее крепление крыши для предотвращения ее подъема и уменьшения последствия сильного ветрового давления на стены и неравномерного поселок.

Рисунок 5.36 Трехмерные конструкции крыши. Земляной купол и свод

Рисунок 5.36 Объемные кровельные конструкции.Сетка

Виды крыш

Плоская крыша

Плоская крыша — это простая конструкция для больших зданий, в которых колонны — не недостаток. Простые балки можно использовать для простирается примерно до Sm. но для более длинных пролетов необходимо используйте глубокие балки, перемычки или фермы для обеспечения адекватной поддержки. Поскольку хозяйственным постройкам часто требуются большие площади без колонн плоские крыши с монолитной кровлей встречаются нечасто.Плоские крыши бывают склонны к утечкам. Чтобы лужи воды не собирались на поверхности они обычно строятся с минимальным уклоном 1:20 к обеспечить дренаж.

Конструкция крыши состоит из несущих балок, настила, утеплитель и водонепроницаемая поверхность. Профнастил, обеспечивающий сплошная опора для изоляции и поверхности, может быть изготовлена из древесных плит, фанеры, ДСП, металла или асбестоцемента настилы или бетонные плиты.

Изоляционный материал улучшает термическое сопротивление и размещается либо над, либо под настилом.

Самая распространенная конструкция водонепроницаемой поверхности — это сборная крыша с применением рубероида. Этот материал состоит из основа из волокна, асбеста или стекловолокна, пропитанная с горячим битумом. Минимальный шаг, рекомендуемый для наращивания кровли 1:20 или 3, что также близко к максимуму, если ползет слоев войлока не допускать.

Для чистых кровель используют два или три слоя войлока, первый укладываются под прямым углом к ​​склону, начинающемуся у карниза. Если настил деревянный, то первый слой крепится большим гвозди для валяния с плоской головкой и последующие слои приклеиваются к это со слоями горячего битумного компаунда. Если настил из материал кроме древесины все три слоя склеены горячим битумный компаунд. Пока он еще горячий, последний слой битума покрыт слоем каменной крошки для защиты лежащий под ним войлок, обеспечивает дополнительную огнестойкость и придает повышенное солнечное отражение.Нанесение 20 кг / м 12,5 мм щебень известняка, гранита или светлого гравия подходящее.

Если три слоя рубероида используются и правильно уложены, плоские крыши приемлемы в дождливых районах. Однако они склонны быть дороже других типов и требовать обслуживания каждые несколько лет.

Рисунок 5.37 Застроенный рубероид.

Земляная крыша

Покрытые грунтом кровли имеют хорошую теплоизоляцию и высокую емкость для хранения тепла.Традиционная земляная крыша подлежит эрозии во время дождя, требует постоянного ухода для предотвращения утечка. Кровля укладывается достаточно ровно с уклоном 1: 6 или Меньше.

Несущая конструкция должна быть спроектирована из консервант — пропитанная или термитостойкая древесина опор, и периодически проверяется и обслуживается, так как внезапный обвал эта тяжелая конструкция может нанести большой вред. Долговечность грязевой покров можно улучшить, стабилизируя верхний слой почвы с помощью цемент, и его можно гидроизолировать, поместив пластиковый лист под почвой.На рисунках 5.38 и 5.39 показаны два типа земляные крыши.

Рисунок 5.38 Поперечное сечение земляной кровли улучшенной

Рисунок 5.39 Земляная крыша с битумная гидроизоляция.

Однако введение этих улучшений добавляет значительно к стоимости крыши. Улучшенная земляная кровля поэтому является сомнительной альтернативой недорогой кровле и следует рассматривать только в сухих местах, где почва-крыша конструкция известна и принята.

Односкатная крыша

Односкатные крыши имеют наклон только в одном направлении и не имеют конька. Их легко построить, они сравнительно недороги и рекомендуется для использования на многих хозяйственных постройках. Максимальный пролет с длина деревянных элементов составляет около 5 м, поэтому для более широких зданий потребуется промежуточные опоры. Также широкие здания с такой крышей будет иметь высокую переднюю стенку, что увеличивает стоимость и оставляет низ этой стены относительно незащищен крышей свес.При использовании стальных гофрированных или асбоцементных листов, уклон не должен быть меньше 1: 3 (от 17 до 18). Меньший уклон может вызвать утечку, так как сильный ветер может заставить воду подниматься по склону.

Стропила могут быть из круглого леса, пиломатериалов или при более широких пролетах. требуются деревянные или стальные фермы, которые могут поддерживаться на сплошной стене или на столбах. Наклонные стропила скатная крыша стыкуется со стеновыми плитами под углом и их нагрузка имеет тенденцию заставлять их соскальзывать с пластины.Чтобы уменьшить эту тенденцию и обеспечить горизонтальную поверхность, через которую может быть переносится на стену без чрезмерно высокого сжатия сил стропила в скатных кровлях надрезают над плитами. Во избежание ослабления стропила глубина надреза (сиденья рез) не должна превышать трети длины стропила. Когда двойной стропила используются, как альтернатива — болтовое соединение. Стропила всегда должны быть тщательно прикреплены к стенам или столбам, чтобы противостоять поднимающие силы ветра.

Рисунок 5.40 Обрамление опоры для моноквартирный дом.

Двухскатная (двускатная) крыша

Двускатная крыша обычно имеет центральный выступ с уклоном обе стороны здания. Благодаря этой конструкции больший свободный пролет (От 7 до 8 м) возможно с деревянными стропилами, чем с моностеном крыша. Хотя моноконструкция может быть дешевле в ширина застройки до 10 м неудобство поддержки многих колонны благоприятствуют двускатной крыше.Двускатная крыша может быть построена в широкий выбор скатов для любой из нескольких кровель материалы. На рисунке 5.41 показан ряд элементов, которые связанные с двускатной крышей. Следующее описание имеет ключ к рисунку:

• Нижняя выемка в стропиле, которая опирается на плиту, является называется вырезом сиденья или вырезом пластины.
• Верхний пропил, упирающийся в коньковую доску, называется срез конька.
• Линия, идущая параллельно краю стропила от внешней точки сиденья до центра гребень называется рабочей линией.
• Длина стропила — это расстояние по работе линия от пересечения с углом сиденья разрезать до пересечения с гребневым разрезом.
• Если используется коньковая доска, половина толщины конька доску необходимо удалить по длине каждого стропила.
• Подъем стропила — это расстояние по вертикали от верх плиты до стыка рабочей линии на гребень.

Рисунок 5.41 Двускатная крыша дизайн.

• Прогон стропил — это горизонтальное расстояние от за пределами плиты до осевой линии гребня.
• Часть стропила за пределами плиты называется стропильный хвост.
• Манжета или поперечина предотвращает нагрузку на стропил от разрушения стен, что позволило бы стропила опустить на конек.Чем ниже воротник балка размещена, тем она будет эффективнее. Иногда небольшие здания с крепкими стенами без воротниковых балок. Единственное преимущество этого дизайн — это свободное пространство вплоть до стропил. Ножничные фермы, как показано на рисунке 5.51, при этом время позволяет немного свободного места.
• На правом стропиле показаны прогоны, перекрывающие стропила. и поддерживая жесткий кровельный материал, такой как кровля из оцинкованной стали или асбестоцемента.
• Левое стропило покрыто плотным настилом из деревянные доски фанера или ДСП. Это будет покрыто с гибким кровельным материалом, например рулонным асфальтом кровля.
• Левая пещера огорожена вертикальной облицовкой. доска и горизонтальный откос.
• Шаг показан на маленьком треугольнике справа. боковая сторона.

Угол вырезов гребня и седла можно разложить на стропила с использованием стального столярного угольника и соответствующего подъема и значения прогона как на внешней стороне лезвий, так и на обоих внутри лезвий квадрата, 30 и 20 см в примере в Рисунок 5.42. Длину можно найти с помощью теоремы Пифагора. с помощью подъема и спуска стропила. Длина измеряется вдоль рабочей линии.

Когда двускатная крыша должна пролетать более 7-8 м, фермы обычно выбирают для замены однотонных стропил. Для больших пролетов фермы сэкономят общее количество используемого материала и обеспечат более прочный конструкция крыши. Для сплошного настила крыши обычно используются фермы. предназначены для размещения примерно 600 мм по центру, а для жесткая кровля монтируется на прогон, шаг фермы 1200 мм или больше обычное дело.

Сельскохозяйственная пристройка может обеспечивать конструкции пролетов, расстояния и нагрузки, которые обычно встречаются на фермах. Также в В главе 4 обсуждается теория конструкции ферм. Рисунок 5.43 иллюстрирует простую конструкцию фермы.

Рисунок 5.4.2 Схема расположения обычное стропило.

Рисунок 5.4.3 A » Ферменная конструкция W «.

Из-за больших отрицательных ветровых нагрузок крыши могут быть повреждены. сдуло. Поэтому важно закрепить стропильные фермы. правильно к настенным плитам.Это можно сделать с помощью полосок обруча. утюг, одна полоска для крепления настенной пластины к стене через каждые 90 см а другой привязывает фермы к стеновой плите. См. Рисунок 5.44. В прибрежных районах целесообразно использовать оцинковку. полоски. Если стены оштукатурены, планки можно утопить в стены, вырезав канал и засыпав полосу раствором.

Рисунок 5.44 Анкеровка фермы к стене

Для магазинов или других зданий, где тракторы и грузовики могут забиваться внутрь, необходима значительная свободная высота.Жесткий Для этого хорошо подходят каркасные конструкции. Простая рамка могут быть построены из гумполов или пиломатериалов, соединенных болтами, как показано на рисунке 5.45.

Жесткие рамы также производятся на заводах из стали и железобетон.

Вальмовая крыша

Вальмовая крыша имеет в центре гребень и четыре ската. это намного более сложный по своей конструкции, что требует резка составных углов по всем укороченным стропилам и положение для глубоких вальмовых стропил от гребня до стеновая плита для переноски верхних концов домкратных стропил.В тенденция наклонной тяги вальмовых стропил к выталкиванию стены по углам преодолеваются путем связывания двух стеновых плит вместе с угловой стяжкой. На бедрах и впадинах кровля материал нужно разрезать под углом, чтобы он подходил. Долины склонны к утечкам, поэтому необходимо соблюдать особую осторожность строительство.

Четыре желоба необходимы для сбора дождевой воды из крыша, но это не означает, что количество собранной воды.Потому что это дорогое и сложный способ кровли здания, следует рекомендовать только где необходимо защитить глиняные стены или неоштукатуренный кирпич стены от проливного дождя и для широких зданий, чтобы уменьшить высота торцевых стен.

Рисунок 5.45 Жесткая древесина Рамка.

Рисунок 5.46 Вальмовая крыша обрамление.

Крыша коническая

Коническая крыша — это трехмерная конструкция, которая обычно используется в сельской местности.Его легко собрать и можно построен из местных материалов, что делает его недорогим. Это должны быть построены с уклоном, соответствующим кровле материалы, используемые для предотвращения утечки. Коническая крыша конструкция ограничивается довольно короткими пролетами и круговыми или небольшие квадратные постройки. Он не допускает никаких расширений. Если используются современные кровельные материалы, есть значительные отходы из-за того, что для правильной подгонки требуется количество разрезов.

Коническая конструкция крыши требует стропил и прогонов, а в зданиях круглой формы стеновая плита в виде кольца луч. Эта кольцевая балка выполняет три функции:

• a для равномерного распределения нагрузки с крыши на стена,
• b для обеспечения точки крепления стропил и
• c, чтобы противостоять тенденции наклонных стропил к давлению стены радиально наружу за счет развития растягивающего напряжения в кольцевой балке.Если кольцевая балка спроектирована правильно чтобы противостоять этим силам, вторичные кольцевые балки установлен ближе к центру, коническая крыша может быть используется на довольно больших круглых зданиях.

В случае квадратных зданий внешнее давление на стены из наклонных стропил нельзя переоборудовать в чистые растягивающее напряжение в стеновой плите. Вместо этого он напоминает бедро конструкции крыши и должны быть спроектированы с угловыми связями поперек настенные плиты по углам.

Рисунок 5.47 Коническая крыша дизайн.

Нажмите здесь, чтобы продолжить

---

Содержание — Назад — Вперед

Как изолировать сарай: полное руководство

Зачем утеплять сарай? Вы когда-нибудь заходили в свой сарай летом, и там было как 100 градусов? У вас зимой сосульки свисают со стропил после 5 минут работы? У меня есть.

Разве не было бы хорошо превратить этот старый сарай в дополнительную спальню или убежище? Как насчет мужской пещеры или мастерской? Эти крошечные домики тоже выглядят хорошо.Я смотрел на свой с теми же мыслями.

Имея информацию, некоторую планировку и изоляцию, можно сделать любой сарай более комфортным. Это все открытая конструкция гвоздика; все, что вам нужно сделать, это добавить теплоизоляцию в стены и потолок. Пол может быть сложнее, но даже его можно утеплить.

Я начал искать, что есть в наличии и что мне нужно. Вы тоже об этом думали? Вот что я нашел о , как утеплить сарай и сделать его более комфортным.

# 1 Что следует учитывать перед изоляцией сарая

Понимать основы теплопередачи

Важно понимать, что тепло перемещается из горячего помещения в холодное. Он пытается выровнять температуру в обоих помещениях. Итак, летом в сарае становится жарко снаружи, а зимой — от холода.

Источник: BPI

• Проводимость: — это движение тепла через твердые объекты.Так сарай теряет или получает тепло через стены и потолок. Стены и стойки создают постоянную магистраль теплопередачи внутрь и наружу.

• Конвекция: — это движение тепла через воздух или воду вокруг вас. Тепло в стенах и потолке перемещается по зданию за счет движения воздуха. Трещины и отверстия в стенах и потолке также увеличивают это движение.

• Излучение: — это тепловые волны, излучаемые видимым и невидимым образом от одного объекта к другому.Солнце через окно, огонь в комнате, сидение на камне, согреваемое солнцем, которое затем согревает вас, — вот примеры теплового излучения. Сядьте на холодный стул, и ваше тело его согреет. Он будет оставаться теплым после того, как вы выйдете из него, пока не сравняется с температурой окружающего воздуха.

Где вы живете — ваши климатические требования

Ключевыми факторами являются разница между внутренней и внешней температурой. Разница температур между замораживанием и нормальной температурой в доме обычно больше, чем летняя наружная температура и комфортная температура внутри.

Если вы живете в очень холодном или очень жарком климате, вам понадобится больше изоляции для стен и потолка.

План обогрева или охлаждения здания

Важно спланировать, как вы будете обогревать и / или охлаждать свое здание. Гораздо проще проложить провода, трубы и воздуховоды до того, как будет нанесена изоляция и стены не заделаны.

Новая установка или существующая

Возможно, в вашем здании уже есть какая-то изоляция.Вы можете оставить его и добавить еще один слой или удалить его и начать все заново. Если вы добавляете дополнительную изоляцию, это обычно добавляет это значение R к существующей изоляции.

Коэффициент R некоторых изоляционных материалов зависит от влажности, старения и сжатия. Грызуны и клопы тоже любят вить гнезда в утеплителе. В зависимости от того, как он выглядит и от легкости доступа, вы можете оставить его или удалить.

# 2 Что такое коэффициент сопротивления изоляции?

R-value — это термин, который часто используют в сфере строительства и ремонта, в статьях и СМИ.Но что это значит? После долгого чтения, общения с профессионалами отрасли и даже с парочкой инженеров, мне кажется, я понял это.

• Значение R говорит нам, насколько хорошо материал предотвращает кондуктивный поток воздуха или теплопередачу. Это сопротивление теплопередаче материала, умноженное на его толщину. Чем выше значение R, тем лучше сопротивление теплопередаче.
  Например: если кусок материала толщиной 1 дюйм препятствует теплопередаче со скоростью 3.В 5 раз лучше по сравнению с отсутствием барьера, тогда 4 дюйма этого материала будут иметь R-значение 14 и 6 дюймов будут R-21. Таким образом, материал с R 38 будет в 38 раз лучше предотвращать теплопередачу, чем, скажем, стена с гвоздями, обшитая фанерой, без изоляции.

• Проще говоря, что сложно, R-значение — это сопротивление (R) материала теплопередаче посредством теплопроводности и конвекции. Он относится к толщине изоляционного материала и его теплопроводности в зависимости от его толщины.Он отражает стандарты лабораторных испытаний, а не фактическое применение в строительстве.

• Изоляция замедляет поток тепла изнутри наружу (сохраняя внутреннее тепло) или снаружи внутрь (сохраняя внутреннее охлаждение). Чем толще изоляция, тем больше сопротивление или коэффициент сопротивления тепловому движению… обычно.

• Рекомендуемые R-значения зависят от климата, в котором вы живете. Вы Строительный кодекс или местный инспектор могут сказать вам минимальные значения, необходимые для вашего района.Если вы изолируете, потому что на улице жарко (Гавайи или летом используйте навес), вам не потребуется столько, сколько вы живете в холодной зоне (Аляска и северные штаты или большая часть Канады).

Если на улице жарко, то рекомендуемыми являются R38 — R49 на чердаке и R13 в стенах и полах. Если на улице холодно, рекомендуется ориентироваться на уровне R50 и выше на чердаке и от R13 до R30 (или выше) в стенах. Помните, что чем выше значение R, тем лучше сопротивление притоку или потере тепла.

# 3 различных типа изоляции

Форма

• Насыпной / выдувной
  Он состоит из частиц целлюлозы, стекловолокна или каменной ваты. Обычно выдувается или сбрасывается в готовые полости стен, чердачные перекрытия или труднодоступные места. Со временем оседает, поэтому при вертикальном нанесении может образовывать холодные пятна. Значение R имеет тенденцию к увеличению при сжатии. При использовании надевайте маску и защитные очки.

• Бататы и рулоны / одеяло
  Прямоугольники или рулоны из стекловолокна, каменной ваты, пластика или натуральных волокон для размещения между стандартным расстоянием между стойками и балками.Батты и рулоны отлично подходят для отделки стен, полов и потолков. Значение R имеет тенденцию к уменьшению при сжатии. При использовании надевайте маску и защитные очки.

• Пенопласт или жесткая плита
  Предварительно сформированные из полимеров (полистирол, полиизоцианурат, полиуретан), они имеют лучшую изоляционную способность по толщине, чем большинство других материалов. Они отлично подходят для отделки внутренних и внешних стен, потолков и полов. Значение R увеличивается с толщиной.

• Светоотражающая
  Изготовлена ​​из различных материалов, по крайней мере, с одной отражающей поверхностью из фольги.Отлично подходит для незавершенного строительства. Отражающая поверхность помогает предотвратить передачу тепла (тепло) и эффективно снижает потери тепла вниз. Значение R зависит от области применения.

Материалы

Стекловолокно

Наиболее часто используемый и, вероятно, самый дешевый изоляционный материал. Слабый пластиковый материал, армированный крошечными стекловолокнами. Некоторые производители используют от 30% до 70% переработанного материала.Батарейки изготавливаются для установки между шпильками 2 × 4 или 2 × 6 с центрами 16 или 24 дюйма. Значение R уменьшается при намокании или сжатии.

Товаров не найдено. R-стоимость:

• Стекловолокно (войлок): R-значение составляет 2,9 — 3,8 на дюйм толщины
• Стекловолокно со свободным заполнением: значение R составляет 2,2 — 4,3 на дюйм толщины

Где использовать:

• Стены без отделки
• Полы и потолки

Стоимость:

• Батты и одеяла 0 долл. США.64 — 1,19 доллара США за кв. Фут
• Стекловолокно со свободным заполнением 30 центов за кубический фут.

Плюсы	Минусы
Недорого и удобно Экологичность Невоспламеняющийся Не усаживается	Содержит фенолформальдегид, вызывающий рак Может раздражать глаза и кожу; надевайте перчатки, маску и защитные очки. Требуется пароизоляция Может устанавливаться при уменьшении значения R

Чтобы узнать цену на изоляцию стен 2 × 4 на Amazon, продуктов не найдено.

Минеральная вата

Он похож на стекловолокно, но сделан из базальтовой породы или шлака доменных печей. Он также содержит переработанные материалы. Он огнестойкий и даже сохраняет свое значение R во влажном состоянии. Батарейки изготавливаются для установки между шпильками 2 × 4 или 2 × 6 с центрами 16 или 24 дюйма.

R-стоимость:

• Войлок из минеральной ваты: R-значение составляет 2,8 — 4,2 на дюйм толщины
• Потеря минеральной ваты: значение R составляет 2,8 — 4,0 на дюйм толщины

Где использовать:

• Стены без отделки
• Полы и потолки

Стоимость:

• Батты и одеяла 0,51–1,80 долл. США за кв. Фут.
• Стекловолокно со свободным заполнением 40 центов за кубический фут.

Плюсы	Минусы
Негорючие Более жесткий, чем стекловолокно Легко режется точно Хороший звуковой барьер Устойчивость к влаге, плесени и плесени	Может раздражать глаза и кожу; надевайте перчатки, маску и защитные очки. При вдыхании может вызвать заболевание легких или рак. Чуть дороже, возможно по специальному заказу.

Чтобы узнать текущую цену теплоакустической звукоизоляции из минеральной ваты на Amazon, нажмите здесь

Целлюлоза

Заполнение пространства выдувной целлюлозой. Источник: ryochijiiwa

Это продукт из переработанной бумаги, который распыляется в существующие или новые полости стен или чердак и не требует влагозащиты.Его плотность снижает воздушный поток и теплообмен.

Борат или сульфат аммония добавляются для уменьшения воспламеняемости и уничтожения насекомых. Не допускается оседание и создание холодных пятен в стенах.

R-стоимость:

• Сыпучая целлюлоза R-значение: от 3,1 до 3,8 на дюйм толщины

Где использовать:

• Вынесено на чердак
• Выдувание в полости стены

Стоимость :

• Стекловолокно с сыпучим наполнением 0 долл. США.62 — 1,46 доллара за кубический фут.

Плюсы	Минусы
Очень компактный, поэтому хороший противопожарный барьер Огнестойкий Экологически чистый; из переработанной газеты Можно вдувать в уже готовые стены	Аллергия на целлюлозную пыль Вдыхание волокон может выделять борную кислоту, которая является канцерогеном Обычно требуется квалифицированный установщик Может быть очень грязным

Чтобы узнать цену на изоляцию для выдувания целлюлозы на Amazon, нажмите здесь

Пенополиуретан

Утепление стены аэрозольной пеной.Источник: dunktanktechnician

Это легкая пена для распыления, образованная при смешивании и взаимодействии двух химических веществ, полиольной смолы и изоцианата нефти. Они расширяются от 30 до 60 раз по сравнению с первоначальным объемом.

Изоляция из аэрозольной пены отлично подходит для бетонных и каркасных стен, а также для труднодоступных мест или участков необычной формы. Он также доступен в формате плиты в виде жесткого пенополиуретана (полиизоциануратная плита или плита ISO), которую можно использовать в качестве внешней или внутренней изоляции.

R-стоимость:

• Пенополиуретан: 3.6 — 8,0 на дюйм толщины
• Полиуретановая плита: 5,5 — 6,5 на дюйм толщины

Где использовать:

• Распылитель на стены и потолок
• Распылитель вокруг оконных и дверных проемов
• Отлично подходит для ползаний и полов
• Доску можно использовать на внешних стенах или поверх стропил потолка, уменьшая тепловой мост между стойками и стропилами

Стоимость:

• Пенополиуретан 2 $.05 — 3,20 доллара за кв. Фут
• Полиуретановая плита 0,36–0,75 долл. США за кв. Фут

Плюсы	Минусы
Наивысший коэффициент изоляции на дюйм Не требует пароизоляции Изолирует вокруг розеток, проводов и труб Использует меньше места на стене, чем batts	Не идеален для утепления сарая своими руками Экологически недружелюбно Высокая стоимость установки Токсичен до полного отверждения (прибл.30 дней) Может вызывать раздражение или проблемы глаз, кожи и дыхательных путей

Чтобы узнать текущую цену на комплект для изоляции из вспененного материала с закрытыми ячейками на Amazon, нажмите здесь

Полистирол — изоляция из пенопласта

Термопластическая пена, водонепроницаемая, а также обладающая хорошей тепло- и звукоизоляцией. Поставляется в виде EPS (расширенный) и XEPS (экструдированный). XEPS (XPS) также известен как пенополистирол. EPS изготавливается из шариков, расширенных в форме, а XPS (или XEPS) — это процесс, который создает закрытые ячейки путем непрерывной экструзии.

R-стоимость:

• Доска EPS (бортик): 3,2 — 4,4 на дюйм толщины
• Плата XEPS (XPS) (blueboard): 3,8 — 5,5 на дюйм толщины

Где использовать:

• Фундаменты внутренние и внешние
• Под бетонным полом
• Стены и потолки
• Крыши

Стоимость:

• Доска EPS (картон) 0,85–1,15 долл. США за кв. Фут.
• XEPS (XPS) Board (blueboard) 0 руб.98 — 1,91 доллара за кв. Фут

Панели солнечных батарей для плоских крыш: 3 вещи, которые вы должны знать

Время чтения: 4 минуты

Солнечная энергия — это разумное решение в области энергетики для домов и предприятий с плоскими крышами, но есть несколько соображений, которые вы должны помнить, когда вы пройти процесс установки.

Узнайте, сколько будут стоить солнечные панели в вашем районе в 2020 г.

Что нужно знать о солнечных батареях на плоских крышах

• Плоские крыши — идеальное место для солнечных панелей
• Солнечные батареи для плоских крыш не должны быть дороже чем стандартная установка на наклонной крыше
• Зарегистрируйтесь на EnergySage Marketplace, чтобы бесплатно сравнить индивидуальные солнечные расценки

Да, вы можете разместить солнечные панели на плоской крыше с плоскими солнечными стеллажами

Когда вы представляете себе солнечную установку, вы Вероятно, вы увидите одно из двух: наземную солнечную панель размером с коммунальную сеть или систему солнечных панелей на крыше.Если у вас плоская крыша, вы можете не осознавать, что солнечная энергия также подходит для вашего типа недвижимости. Системы солнечных панелей с плоской крышей на самом деле могут быть более гибкими по своей конструкции, чем установки на крышах с наклоном, что упрощает получение максимальной отдачи от ваших панелей.

Существуют различные подходы к проектированию солнечных панелей на наклонных крышах и наземных солнечных панелей. Солнечные панели с плоской крышей ничем не отличаются. По этой причине вы можете столкнуться с установщиками солнечных батарей, которые скажут вам, что они не работают на плоских крышах, особенно если вы не живете в районе, где плоские крыши являются обычным явлением.Некоторые крупные национальные компании по аренде солнечной энергии (такие как SolarCity) не будут устанавливать солнечную батарею на плоских крышах, потому что они работают с ограниченным набором оборудования и стандартизированными конструкциями систем, чтобы минимизировать свои затраты.

Однако эта проблема легко решается поиском второго (и третьего) мнения. Если вы получите расценки на солнечную батарею от нескольких установщиков, вы легко сможете найти того, кто имеет опыт проектирования и установки систем солнечных панелей для плоских крыш.

Затраты на установку солнечных панелей с плоской крышей конкурентоспособны по сравнению со стандартной установкой на крыше с наклоном

Затраты на рабочую силу и установку обычно составляют около десяти процентов от общих затрат на систему солнечных панелей. Частично это связано с необходимостью лазания по крутой крыше, чтобы прикрепить солнечные панели и их крепления. Процесс установки системы солнечных панелей на плоской крыше проще по сравнению с этим — рабочие могут свободно перемещаться по крыше без специального оборудования, а большинство кровельных материалов, используемых на плоских крышах, могут легко справиться с износом, возникающим в процессе установки.

В качестве дополнительного преимущества установщику солнечных батарей не нужно будет проделывать отверстия в крыше для установки плоских солнечных панелей. В солнечных установках на наклонных крышах обычно используется «крепление для проникновения», которое фиксирует стойку, удерживающую солнечные панели на крыше, путем сверления нескольких отверстий. В системах с плоской крышей вместо этого обычно используется утяжеленная система крепления (известная как «балластная система»). Эта система использует силу тяжести, чтобы сидеть на крыше без каких-либо отверстий.

При этом солнечные панели, установленные на плоских крышах, иногда требуют специального оборудования для максимального увеличения выработки электроэнергии.Вместо того, чтобы класть плоские солнечные панели на наклонную крышу, ваш установщик солнечных батарей, вероятно, будет использовать угловые крепления, которые наклоняют ваши солнечные панели вверх, чтобы они оставались на солнце в течение как можно большей части дня. Иногда это может привести к несколько более высокой цене вашей системы солнечных панелей с плоской крышей.

Что такое балластная система солнечных батарей?

Если вас беспокоит просверливание отверстий в крыше, система балласта является распространенным альтернативным способом крепления панелей на плоской крыше.Балластная система использует гравитацию для удержания панелей на месте и включает использование бетонных блоков для утяжеления солнечных панелей. Вы также можете установить гибридные системы, в которых используются традиционные просверленные крепления, а также балласты, в зависимости от ваших уникальных характеристик крыши.

Солнечные панели на плоских крышах могут быть установлены под идеальным углом, чтобы максимизировать производство электроэнергии.

Установщики солнечных батарей, проектирующие фотоэлектрические системы для стандартных наклонных крыш, должны учитывать угол наклона крыши и ориентацию крыши в конструкции своих систем.В идеале солнечные панели будут установлены на юг под углом, равным широте, на которой они расположены. Если у вас крыша, выходящая на восток или запад, или вы можете установить солнечные панели только на северной стороне крыши, ваша система будет вырабатывать меньше электроэнергии изо дня в день. Кроме того, некоторые наклонные крыши круче других, что может привести к неидеальному производству электроэнергии. Хотя это не означает, что солнечная энергия того не стоит, эти соображения могут снизить общее производство электроэнергии за 20 лет.

Плоские крыши предлагают большую гибкость с точки зрения дизайна вашей системы солнечных батарей. Если вы установите солнечные панели на плоской крыше, их можно будет ориентировать на юг и устанавливать под правильным углом независимо от того, в каком направлении смотрит ваш дом. Обе эти спецификации гарантируют, что ваша система может быть оптимизирована для максимального производства электроэнергии. В конце концов, это означает более эффективную систему для вашего дома или бизнеса.

Как найти компанию, которая установит солнечные панели для вашей плоской крыши

Если вы живете в районе, где у многих домов плоские крыши, вероятно, у ваших местных установщиков будет опыт работы с такими системами.Тем не менее, вы всегда должны получать несколько предложений от установщиков, чтобы убедиться, что вы работаете с компанией, которая обладает необходимыми знаниями и опытом для ваших нужд.

Лучший способ найти несколько местных специалистов по установке солнечных батарей — зарегистрировать свою собственность на EnergySage Solar Marketplace. Когда вы присоединитесь, просто укажите местоположение вашей собственности на Google Maps, чтобы установщики знали, что у вашей собственности плоская крыша (они увидят изображение со спутника над головой). Чтобы гарантировать, что вы получите предложения от компаний, которые будут работать с вашей собственностью, вы также можете указать, что вам нужна установка на плоской крыше, когда вы настраиваете свои предпочтения после присоединения.

Узнайте, сколько будут стоить солнечные панели в вашем районе в 2020 г.

Ветровая вентиляция для улучшения качества воздуха в помещении

После получения данных о физике потока вокруг вентилятора и на наклонной крыше программное обеспечение Computational Fluid Dynamic также используется для расширения исследование работоспособности крышного вентилятора при воздействии наклонной крыши.

Турбинный вентилятор, использованный в этом исследовании, представляет собой Hurricane h200 производства CSR Edmonds Australia Ltd. Он состоит из вращающейся части (ротора) с 8 изогнутыми лопастями и стационарной части в виде цилиндрического основания.Размеры различных компонентов этого вентилятора показаны на рис. 15.

Это численное моделирование характеристик потока турбинного вентилятора, используемого в тестах в аэродинамической трубе, затем было выполнено с использованием FLUENT. Уравнения сохранения масштабов массы, импульса и турбулентности решаются в FLUENT с использованием метода контрольного объема в трехмерной системе координат тела.

Геометрия создается в компьютерном трехмерном интерактивном приложении (CATIA) и экспортируется в GAMBIT (препроцессор) для построения сетки.Для моделирования вращательного движения турбинного вентилятора была принята сетка множественных систем отсчета (MRF) в FLUENT, поскольку они успешно применялись в потоках с вращающимися объектами (Luo et al., 1994). Это построение сетки позволяет решать несколько движущихся систем отсчета в одной области

. MRF обычно используется для устойчивого состояния, и отдельная зона ячейки может двигаться с разными скоростями вращения и обеспечивать решение с использованием уравнений движущейся системы отсчета. Тест на чувствительность сетки был выполнен путем изучения влияния разного количества сеток, и общее количество сеток было определено, когда была установлена ​​независимость сетки.Окончательное общее количество сеток, использованных в настоящем моделировании, было определено приблизительно равным 1 200 000. Максимальный и минимальный объемы сетки составляли приблизительно 1,8 x 10 ^-4 м ³ и 2,4 x 10 ^-9 м ³ соответственно. Качество сетки проверялось в GAMBIT, чтобы гарантировать, что асимметрия трехмерных сеток составляет менее 0,8.

3.2.1. Исследование характеристик крышного турбинного вентилятора

Основная функция крышного турбинного вентилятора заключается в создании всасывания и вывода воздуха из закрытого здания.Производительность ветрового вентилятора обычно измеряется по его массовому расходу выхлопных газов. Однако, прежде чем был определен расход выхлопных газов, была предпринята попытка изучить природу потока, связанного с вращающимся вентилятором, особенно внутри ротора.

Результаты CFD могут обеспечить четкое изображение внешнего и внутреннего потока на всем аппарате ИВЛ в виде трехмерных траекторий. Это обеспечило качественное описание общей картины течения.Это показано на рис. 17. Можно наблюдать два различных потока потока. Левосторонний поток следует направлению вращения турбины, в то время как направление правостороннего потока противоположно вращению турбины. Правосторонний поток становится дефектным полем потока, которое действует против вращения турбины. Это приводит к образованию вторичной циркуляции между отрывным потоком и лопатками на правом потоке.

Рис. 17.

Трехмерная траектория потока, связанного с вращающимся вентилятором, со скоростью 10 м / с.

Программное обеспечение CFD может дополнительно наблюдать особенности поведения потока, когда они извлекаются и выпускаются вентилятором, как показано на рис. 18. Линии пути потока при разных скоростях ветра внутри ротора и ниже по потоку в следе. показаны. Крышка ротора снята с этого рисунка для большей ясности. Понятно, что при различных испытанных скоростях ветра вращение турбины создает восходящий поток.

Взаимодействие потоков внутри ротора можно показать с помощью векторных графиков в трех измерениях, а результаты показаны на рис.19a по 19c. Линия пути в воздуховоде (основании) и роторе также указывает на то, что поток закручивается вверх и смешивается с вторичной циркуляцией в зоне следа за вентилятором.

Рис. 18.

Трехмерные траектории потока внутри и после ротора.

Рис. 19.

Вектор скорости внутри вентилятора

Очевидно, что когда вентилятор вращается по часовой стрелке, воздушный поток, выводимый через основание, закручивается вверх и смешивается с набегающим ветром, входящим в вентилятор слева.Образующийся смешанный воздух выходит из правой половины вентилятора. Эти рисунки также показывают, что с увеличением скорости ветра происходит соответствующее увеличение вихревого потока внутри ротора, что предполагает последующее увеличение массового расхода выхлопных газов.

Чтобы обеспечить более глубокое понимание, особенности потока внутри и вокруг ротора в двух плоскостях сечения B и C при трех скоростях ветра представлены на рисунках 20 и 21 соответственно. Результаты представлены в виде двумерных векторных графиков.

На рисунках 20 и 21 показано, что с увеличением скорости ветра потоки с левой стороны вентилятора выше, чем с правой стороны.Отводимый воздух закручивается по часовой стрелке. Фигуры 21a-21c дополнительно показывают, что след за ротором увеличивается в размере с увеличением скорости ветра, что приводит к увеличению всасывания и, следовательно, к увеличению вихревой составляющей внутри вентилятора. Эти наблюдения хорошо согласуются с экспериментами по визуализации потока, проведенными Flynn & Ahmed (2005) и Lai (2003).

Рисунок 20.

Векторное поле скорости в плоскости сечения B при разных скоростях ветра

Рисунок 21.

Векторное поле скорости в плоскости среза C при различных скоростях ветра

Чтобы изучить возможности подхода к моделированию CFD в качестве исходного инструмента проектирования, расход выхлопных газов определялся в диапазоне скоростей ветра от 3 до 15 м / с. . Численный расчет был выполнен путем задания граничного условия «вход давления» в нижней части трубы как давление окружающей среды.

После получения значений массового расхода отработавших газов для различных случаев было исследовано влияние высоты лопаток на производительность турбинного вентилятора.Были рассмотрены три высоты лопастей H, 1,5H и 2H с H = 98 мм. Расчетные массовые расходы выхлопных газов для различных скоростей ветра показаны на рис. 22.

Рисунок 22.

Влияние скорости набегающего потока ветра на массовый расход выхлопных газов

Очевидно, что массовый расход выхлопных газов имеет почти линейную зависимость. зависимость увеличения значения с увеличением скорости набегающего ветра. Та же тенденция наблюдалась Khan et al., (2008), когда в аэродинамической трубе были испытаны четыре вентилятора различной геометрии.

Кроме того, результаты в аэродинамической трубе Flynn & Ahmed (2005), Khan et al., (2008) показывают, что скорость вращения вентилятора также линейно увеличивается с увеличением скорости ветра, что указывает на линейное увеличение массового расхода с увеличением размер вентилятора (диаметр или высота лопасти). Было обнаружено, что при высоте лопастей вентилятора 50% и 100% увеличение массового расхода выхлопных газов составило 15% и 25% соответственно.

В связи с отсутствием в открытой литературе адекватных данных о производительности турбинного вентилятора, данные экспериментальных результатов Khan et al., (2008) на турбинный вентилятор Hurricane диаметром 300 мм и высотой лопастей 300 мм были экстраполированы, чтобы обеспечить некоторое сравнение с результатами CFD. Результаты представлены на Рис. 23.

Рис. 23.

Влияние высоты лопасти на массовый расход выхлопных газов (U∞ = 3 м / с и 5 м / с)

Снова из рисунка 23, линейная зависимость между выхлопом наблюдался массовый расход с высотой лопасти. Наблюдалось небольшое завышение прогноза по сравнению с данными Khan et al. (2008). Учитывая, что сравнение проводилось с экстраполированным значением, а также с учетом того факта, что результаты CFD были получены для наклонной крыши, небольшие расхождения не вызывают удивления.Однако на основании наблюдений, что аналогичные тенденции наблюдались для массового расхода выхлопных газов, а также внешних и внутренних потоков, связанных с вращающимся вентилятором на наклонной крыше 30 ⁰ , можно сделать вывод, что крыша, наклоненная под таким углом, действительно не оказывают значительного влияния на общую тенденцию вентиляции ротационного вентилятора.
