Как установить в ванной комнате розетку: Установка розеток в ванной комнате: нормы безопасности + инструктаж

Розетки в ванной комнате, как установить?

Почему может возникать такая проблема? Дело в том, что почти во всех квартирах, розетки в ванной комнате не предусматривались. Не было такой надобности. Стиральных машинок-полуавтоматов не было, да и простые фены были редкостью.

СОДЕРЖАНИЕ:

Необходимый инструмент

Сейчас же дело обстоит по-другому. И когда стиральная машина стоит в ванной, приходиться пользоваться переносками, что не всегда удобно, да и дверь не закроешь.

Поэтому просто необходимо сделать розетки в ванной комнате.

Что для этого понадобится?

1. Перфоратор;
2. Одна, или несколько розеток;
3. Дюбеля;
4. Гофра, или пластиковый короб;
5. Кабель ПВС-2х2,5 мм2, или провод ПВ-3 2,5 мм2.

Читайте по теме: Что должно быть у электрика из инструмента.

Розетки для ванной

Выбирая розетки для ванной, следует помнить, что ванна — это помещение влажное, а порой просто залитое водой.

Вода и электричество, вещи несовместимые для безопасности человека.

Ввиду этого, лучше всего, ставить наружные влагозащищенные изделия с классом IP-65.

Корпус у них полностью герметичный, рабочая часть, закрыта защитными крышками на пружине. Если планируется установка в ванной комнате умных розеток, то класс защиты у них должен быть IP44, но в таких помещениях лучше использовать накладные устройства.

Монтаж розеток

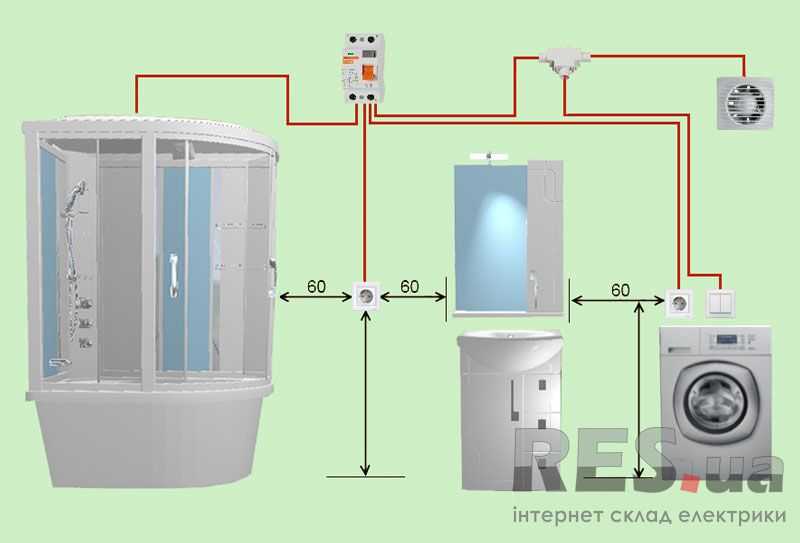

Прежде всего, выбираем место установки. Конечно, оно должно быть удобное, чтобы хватало шнура электроприборов.

Но не следует устанавливать их непосредственно около ванны или умывальника. Лучше всего это сделать на противоположной стене.

Тогда брызги воды не будут долетать до опасного места.

Место выбрано, приступаем к монтажу.

Прежде всего, необходимо полностью разобрать розетки, чтобы остались основные, тыльные части корпуса.

На их дне, будет видно два отверстия для крепления. Их, и нужно использовать.

Прикладываем корпус к стене, и делаем метки маркером. Таким образом следует поступить со всеми розетками, прикладывая корпус к корпусу вплотную.

Следует отметить, что одной розетки будет мало, поэтому лучше сразу поставить хотя бы две. Для фена и машинки.

Чтобы по ненадобности, розетки можно было отключить от запитки током (для безопасности), рядом с ними впритык, можно поставить коробку с автоматом, как на фото.

Тогда вы просто отключаете автомат, а при надобности воспользоваться приборами, включаете, на время использования. Очень удобно и безопасно.

Читайте также:

Итак, метки сделаны, теперь буром на 6 мм, сверлим посадочные места для дюбелей. После этого, вставляем пластмассовые части дюбелей в отверстия. Прилаживаем корпус напротив отверстий, и металлическими частями дюбеля, прикручиваем его.

Такое действие нужно сделать со всеми имеющимися корпусами розеток.

Получился такой себе блок. Очень важно, чтобы корпуса плотно прилегали друг к другу, так и проводов-перемычек не будет видно, и герметичность увеличивается.

Розетки соединяем между собой перемычками из проводов. Заземляющий можно не ставить, так как в девятиэтажках, земли как таковой нет. Используется только два провода.

Перемычки просовываем в подготовленные отверстия или прорези сбоку корпусов. Можно соединять стороной с резиновыми вставками. Так будет проще, но вид будет похуже.

Подсоединяем перемычки к контактам внутренней части розеток, и закрываем их крышками.

Оставить открытой, следует только ту розетку, куда будет подключаться приходящий кабель или провод.

В ванной комнате не рекомендуется монтировать розетки в пол.

Монтаж питающей линии

Каким способом провести питание в ванную, решать вам. Нужно учитывать состояние квартиры (ремонт, или после него), как далеко находиться ванная и другое.

Коробом.

Например, самым простым, будет монтаж пластиковым коробом. Для двух проводов, короб не такой большой, поэтому если его удачно разместить, то он не испортит общий интерьер.

Один короб, длиною два метра, а прибить его можно тремя дюбелями. То есть монтаж не составит особого труда.

Ведем от щитка или счетчика, до отверстия в ванную, которое необходимо сделать, как можно ближе к розеткам.

Лучше всего сначала просверлить это отверстие, а потом устанавливая розетки, закрыть корпусом основной, в которую насквозь зайдет провод. Тогда по ванной комнате будет минимум проводки.

Гофрой.

Также можно сделать монтаж гофрой. Особенно это актуально с подвесным потолком.

Это будет идеальный и простой вариант монтажа. Вам просто нужно будет просунуть гофру с проводом, поверх подвесного потолка. Опустить на щиток, и к отверстию в ванной, сделать коробом.

Через коридор.

Бывают такие случаи, когда, просверлив отверстие с ванной, можно выйти в общий коридор. Тогда проложить короб или гофру можно там, без шума и пыли в квартире.

Ввод в щиток также сделать, просверлив отверстие с коридора как можно ближе к нему.

Штроба.

Метод «штробы» тоже неплох, но это если вам не жалко обоев или во время ремонта. Провод будет спрятан, и надежно защищен. Штробу делаем по наименьшему пути.

Применение дифавтомата

На линию, идущую в ванную комнату желательно установить дифавтомат.

Притом стоять он должен, в основном щите.

Он защитит от удара током, при утечке его на землю, через тело человека. Как только такая утечка произойдет, дифавтомат с УЗО отключит линию. И это касается не только стиральных машин, но и бойлеров, фенов и другого оборудования.

Читайте также:

GSM розетка – как сделать удалённое включение и создать эффект присутствия дома

Выбор дифавтомата

Автомат должен быть качественным, желательно немецкого производителя, на ток утечки 5-10 мА. Рабочий ток его может быть 16-25 ампер.

Хотя стоит такой автомат дорого, но в нужный момент, он может спасти вашу жизнь. А на это не скупятся.

Tags: Электробезопасность

Установка розетки для стиральной машины в ванной

В современной квартире или доме необходима розетка в ванной для стиральной машины или других бытовых приборов (например бойлера, фена и т. д.). Однако, поскольку в ванной комнате практически всегда повышенная влажность, кроме того, возможен контакт с водой, это может привести к трагическим последствиям. Поэтому установить розетку в ванную комнату достаточно проблематично.

Содержание

1. Для чего нужно монтировать розетку в санузле?
2. Проводки в санузлах
3. Что важно знать при монтаже розеток?
4. Алгоритм установки

1 Для чего нужно монтировать розетку в санузле?

Установка розетки в ванной комнате должна выполняться профессионалом.

Услуги профессионального электрика стоят довольно дорого, поэтому многие люди стараются сделать подобные работы самостоятельно. Выполнять установку кабельных трасс, монтаж розетки для стиральной машины собственными силами следует строго согласно ПУЭ (правила устройства электроустановок). ПУЭ является основным нормативным документом при монтаже кабельных трасс и электрических устройств. О том, как должна выполняться установка розетки в ванной комнате и каков алгоритм действий для этого процесса, будет рассказано ниже.

Относительно недавно (со времен начала электрификации и до 90 гг. прошлого века) потребности в точке питания в санузлах не было. Более того, провести розетку в ванную считалось чем-то экстраординарным ввиду большого риска получить электрическую травму и вызвать короткое замыкание. Розетки для ванной комнаты практически не требовались — в санузлах устанавливалась техника, не требующая электричества. Однако с развитием техники все изменилось.

Розетки для ванной комнаты

Рекомендуем ознакомиться

• Как повесить люстру на натяжной потолок
• Как крепить светодиодную ленту
• Галогеновые и светодиодные лампы для ванной комнаты

Современную ванную комнату нельзя представить без стиральной машины, фена, бойлера, электробритвы, плоек и других электрических приборов. Особо стоит выделить современные душевые боксы с рядом функций, которые питаются от электросети, и джакузи. При этом для них ставят розетку, иногда даже не одну.

Неправильное подключение перечисленных выше устройств может привести к поражению током, чтобы это исключить, необходима установка розеток в ванной согласно действующим нормам и правилам. Далее рассмотрим, как осуществляется монтаж кабельной линии и какие розетки для ванной комнаты подойдут, ведь именно от правильного монтажа нужного изделия зависит безопасность человека.

2 Проводки в санузлах

Перед началом проведения монтажа настоятельно рекомендуется ознакомиться с седьмой главой ПУЭ, где подробно расписаны требования, которым должна соответствовать прокладка кабельных трасс и сами розетки для ванной комнаты.

Наиболее распространенным является размещение стиральной машины в санузлах для экономии места в обычных комнатах. Установка розеток в ванной должна проводиться с учетом приборов, которые будут эксплуатироваться от нее.

Размещение стиральной машины в санузле

Важно отметить, что проводку в жилом доме или квартире необходимо сделать скрытой.

В случае невозможности прокладки скрытой проводки допустимо прокладывать и открытую проводку, однако в этом случае прокладку необходимо осуществлять в защитных металлорукавах, которые закрываются герметичными втулками.

3 Что важно знать при монтаже розеток?

Ванные комнаты являются самыми влажными помещениями в квартирах и домах, поэтому установка розеток в ванной требует соблюдения определенных требований и норм, которые оговорены в нормативных документах (ПУЭ и ГОСТ Р-50571.11). Есть ряд условий к монтажу розетки для ванной комнаты:

1. При необходимости допустимо ставить разделительные трансформаторы (для приборов малой мощности).
2. Перед тем как провести розетку, необходимо сделать штробу для скрытой проводки, в которую должен быть уложен рукав.
   Прокладку штробы желательно делать на одном уровне с розеткой (по возможности) с наименьшим количеством ответвлений и изгибов. При этом желательно для стиральной машины провести отдельный кабель без ответвлений, поскольку она имеет большую мощность. Все установленные розетки для ванной комнаты должны иметь заземление, которое следует предусмотреть при проектировании проводки или при замене проводки в старом доме.
3. Категорически запрещена установка розеток для ванной на поверхностях, на которых скапливается конденсат. При этом нужно выдержать необходимое расстояние от источников воды до розетки для ванной комнаты. Согласно ПУЭ, минимальное расстояние равно 0,6 м.
4. Настоятельно рекомендовано применять специальные влагозащищенные розетки, а идеалом будет использование розеток морского исполнения. Такие устройства стоят значительно дороже обычных, однако они дают гарантию безопасности, т.к. закрываются крышками и имеют специальные уплотнители для герметичности.
5. Подключение стиральной машины следует сделать через автомат с УЗО. Такое требование имеется практически во всех инструкциях к мощным электрическим приборам. Чтобы правильно подключить такой прибор, следует приобрести «евророзетку» (с 3 контактами). При этом категорически запрещено подключение стиральной машины через удлинитель.
6. Рекомендуется для подключения стиральной машины установить и отдельный автомат в щитке. Иногда автоматы комбинируют с УЗО — это будет оптимальный вариант.

Теперь стоит рассмотреть способы монтажа разъемов «мама» в санузлах.

4 Алгоритм установки

Часто в быту могут возникнуть 2 ситуации: розетка в ванной не имеется вообще и необходимо установить там дополнительную розетку.

Если розетки нет в ванной, то для нее необходимо проложить новую проводку с щитовой и доустановить в щиток автоматы. Сечения кабеля для подключения стиралки следует выбрать не менее 4 квадратов (при медных жилах). Необходимо установить УЗО (если автомат некомбинированный). Защитную установку следует выбирать, исходя из расчетного тока. Он определяется исходя из мощности стиральной машины. Некоторые производители указывают рабочий ток в инструкции к электроприборам. При этом номинальный ток автоматического выключателя не должен превосходит установку УЗО.

Прокладывание проводки в ванную

Далее рассмотрим конструктивные особенности монтажа розетки для ванной комнаты. Расстояние от пола до точки подключения не должно быть меньше 0,6 метра, чтобы избежать заливания точки питания при прорывах стояков и других ЧП. При этом защитный автомат и УЗО не отменяются. Для проводки следует применить трехжильный кабель типа ПВС, который будет иметь защитную жилу (желто-зеленого цвета). Настоятельно рекомендуется использовать только кабели с медными жилами, поскольку алюминиевые быстро изнашиваются и выходят из строя. Сами разъемы типа «мама» необходимо брать герметичными для исключения попадания влаги внутрь. Установку розетки следует осуществлять в специальную распределительную коробку, а не на бетон. При этом между коробкой и розеткой следует подложить плотную прокладку из негорючего диэлектрика.

Что делать, если требуется установка дополнительной точки питания? Здесь стоит рассмотреть отдельные ситуации. Первая из них: санузел старый, без ремонта, со старой проводкой. В этом случае необходимо подтянуть заземляющий контур от ближайшей точки, далее подключить разделяющий трансформатор (второй вариант — проштробить и осуществить отдельный подвод кабеля от отдельного автомата с УЗО в щитовой, как в предыдущем случае). Конструктивные особенности установки дополнительной розетки такие же, как и в предыдущем случае. При этом необходимо выдерживать расстояния от пола и от источников воды. Новая розетка не должна быть соединена со старой.

Если проводка новая (дом/квартира после ремонта) и первая розетка выполнена с соблюдением норм, то допустимо установить «двойник» (2 парные розетки, которые устанавливаются в одну коробку). При этом должна быть герметичность (для эксплуатации во влажных помещениях).

Второй вариант — установка розетки рядом с уже имеющейся. Здесь следует сделать выемку для дополнительной коробки, а коробки от розеток соединить перемычками. При этом важно загерметизировать выводы из коробок.

Третий вариант — установка новой розетки на расстоянии от старой. При этом расстояние между источниками питания может быть от 0,6 до 2,4 метра. При этом запрещена установка розетки на расстоянии ближе 0,6 метра к источнику воды. Для новой розетки следует сделать ответвление от уже существующей кабельной трассы, вмонтировав в стену герметичную кабельную коробку.

Установка розетки для электробритвы

Рекомендации по установке розетки для бритвы в ванной комнате. Узнайте, как установить бритвенную розетку в ванной или другой комнате вашего дома, включая правила, в которых указано, где их можно устанавливать, чтобы обеспечить их безопасность. См. схему подключения, на которой показано, как подключить розетку для бритвы при ее установке.

В прошлом розетка для бритвы была основным элементом почти во всех ванных комнатах, поскольку почти все электробритвы должны были получать питание от сети.

Сегодня, когда за последние 20 или 30 лет произошел огромный скачок в технологии аккумуляторов, они менее распространены, так как сегодня большинство электробритв являются беспроводными и перезаряжаемыми.

Тем не менее, аккумуляторные батареи также необходимо как-то заряжать, поэтому в какой-то момент даже беспроводная аккумуляторная бритва должна быть подключена к сети.

В связи с этим розетки для бритв в ванных комнатах по-прежнему довольно распространены, но, в отличие от ванных комнат, теперь они могут располагаться в любом месте дома, чаще всего даже в спальнях.

В этом практическом руководстве мы покажем вам, как установить розетку для бритвы в любой комнате вашего дома.

ПРИМЕЧАНИЕ: В Уэльсе и Англии установка розетки для бритвы требует уведомления, как указано в части P Строительных норм и правил, поэтому ее должен выполнять электрик, зарегистрированный в части P.

Предупреждение: Для выполнения электромонтажных работ необходимо соблюдать электрические правила. Для получения дополнительной информации нажмите здесь.

Различные типы насадок для бритвы

Существует два различных типа розеток для бритв: одна с трансформатором для низкого напряжения для использования в ванных комнатах, а другая без трансформатора, которую можно разместить в любом другом месте дома, обычно в спальне.

Низковольтная розетка для бритвы, подходящая для ванных комнат

Розетки для бритвы без трансформатора ни при каких обстоятельствах не должны использоваться во влажных помещениях, таких как душевая или ванная комната, они должны использоваться только в других помещениях за пределами ванной комнаты.

Выбирая розетку для бритвы для ванной комнаты, ищите знак британского стандарта BS3535 (это спецификация для промышленных и бытовых изолирующих трансформаторов), чтобы убедиться, что она разработана специально для этой работы.

При покупке розетки для бритвы всегда сверяйтесь со спецификациями производителя относительно выходного напряжения и места, где она может быть установлена. можно использовать для приборов на 240 вольт или 110/115 вольт.

Некоторые электрические зубные щетки имеют зарядные устройства с 2-контактной вилкой и специально предназначены для использования в розетке бритвы, поэтому эту розетку можно использовать и для них.

В идеале ищите модель с изолирующим трансформатором с двойной обмоткой, встроенной защитой от перегрузки и шторками на вилках для безопасности.

Для этих типов насадок для бритв требуется стандартная 2-местная 47-мм задняя коробка.

Розетки для бритвы доступны как самостоятельные блоки, а также как часть многофункционального блока, обычно оснащенного подсветкой или зеркалом с подсветкой.

Зеркало для ванной комнаты с розеткой для бритвы

Следует ли подключать розетку для бритвы к разъему с предохранителем?

Короче говоря, да, розетка для бритвы всегда должна подключаться с помощью FCU (соединительного блока с предохранителем). Розетки без трансформатора не следует использовать во влажных помещениях, таких как душевая или ванная комната. Выбирая розетку для бритвы для ванной, как уже упоминалось, обратите внимание на британский стандарт BS3535, так как это подтвердит ее безопасность в использовании.

Розетки для бритв обоих типов должны быть подключены через блок FCU или предохранительный соединительный блок с предохранителем с наименьшим номиналом, т.е. 3 ампера.

Блоки соединения с предохранителем могут быть переключаемыми, непереключаемыми или типами, которые включают в себя гибкий кабель, выходящий из лицевой стороны коробки.

И последнее, что необходимо подтвердить, это то, что подача питания к розетке бритвы всегда должна быть защищена УЗО . В большинстве случаев, если вы используете питание от существующей цепи освещения или розетки (подробнее об этом ниже), обе эти цепи должны быть защищены УЗО.

Однако, в зависимости от возраста объекта и способа его подключения, это может не относиться к цепи освещения, поэтому вам необходимо подтвердить это.

Куда установить розетку для бритвы в ванной?

Использование электрического оборудования в ванной или душевой всегда требовало особой осторожности для обеспечения безопасности из-за очевидного риска смешивания воды и электричества.

Принимая во внимание строительные нормы и правила, 17-е издание Правил электропроводки IEE и 18-е издание Правил электромонтажа (раздел 8.1, 18-е издание руководства по эксплуатации на месте), все они указывают конкретные «Зоны», в которых могут быть установлены такие приборы, как розетки для бритв. , см. изображение ниже.

Ванная комната Зоны для розеток для бритвы

• Зона 0 – внутренняя часть ванны или душа, в которой может находиться вода. Никакие приборы не должны быть установлены здесь и точка!
• Зона 1 – площадь непосредственно над зоной 0, ограниченная по вертикали 2,25 м над дном ванны или душа, а также 1,2 м по горизонтали от центра душевого выхода до высоты выхода или 2,25 м в зависимости от того, что выше
• Зона 2 – территория за пределами зон 0 и 1, 0,6 м по горизонтали и до 2,25 м по вертикали. К зоне 2 также относятся любые ниши с подоконником рядом с ванной, а также вокруг умывальника
• Внешние зоны — Зоны за пределами зоны 0, зоны 1 и зоны 2

При условии, что розетка для бритвы уменьшена до 110 В, она должна находиться в зоне 2 или предпочтительно в зоне 3, а не в зоне 1. Обратите внимание, что в ванной комнате вообще не должно быть розеток 240В.

Если возможна установка только в зоне 2, убедитесь, что розетка для бритвы размещена как можно дальше от любых источников воды, чтобы уменьшить вероятность разбрызгивания. Несмотря на то, что все розетки для бритв снабжены защитой от брызг на штепсельных розетках, очень важно максимально минимизировать любые риски.

Различные способы подключения к розетке для бритвы

Что касается подключения к розетке для бритвы, существует два различных маршрута:

• Существующая цепь освещения к разъему для бритвы. Как правило, это наиболее популярный метод, так как в большинстве ванных комнат должна присутствовать существующая цепь освещения.
• Существующая розетка : Питающий провод берется из существующей розетки и затем проходит к FCU. Затем подается питание от FCU к гнезду бритвы 9.0072

Подключение розетки для бритвы к цепи освещения

В определенных ситуациях можно добавить розетку для бритвы к существующей цепи освещения в комнате; однако, чтобы убедиться, что это безопасно, лучше всего проконсультироваться с квалифицированным электриком, особенно в случае с ванной комнатой.

В этом сценарии 1-миллиметровый двойной кабель и кабель заземления (T&E) проходят от петли в потолочной розетке вниз к гнезду для бритвы.

Для этого, в большинстве случаев, кабель выводится из верхней части потолочной розетки (по возможности на чердаке, где доступ лучше) к стене, где будет установлена ​​розетка.

«Гонка» (дополнительную информацию см. в проекте по резке канавок здесь) затем врезается в стену по прямой вертикальной линии до гнезда для бритвы.

Затем провод укладывается в стену и закрывается защитной оболочкой, а затем штроба заполняется, зачищается и либо окрашивается, либо облицовывается плиткой.

Как уже упоминалось, кабель должен быть проложен вертикально по прямой линии до розетки на одной линии с зонами безопасности для электрических кабелей.

Прокладка провода питания от потолочной розетки к розетке бритвы

Примечание : Ваша конкретная схема подключения может отличаться от приведенной выше, и ее всегда должен проверять квалифицированный профессиональный электрик!

Подключение розетки для бритвы от кольцевой основной или кольцевой оконечной цепи (розетка)

Еще один способ подключения розетки для бритвы — подача электропитания от существующей розетки или кольцевой основной/кольцевой оконечной цепи.

Поскольку цепи розеток, как правило, пропускают больший ток, чем цепь освещения, упомянутая выше, вы не можете просто провести провод от розетки прямо к розетке бритвы, как мы указывали выше, вам понадобится соединительный блок с предохранителем (FCU) между два.

Блок подключения с предохранителем или FCU оснащен сменным предохранителем, который в случае каких-либо проблем перегорает и отключает питание от розетки бритвы. Как упоминалось выше, сам предохранитель должен быть на 3 ампера, а FCU следует размещать за пределами ванной комнаты, если вы устанавливаете розетку для бритвы в ванной.

Что касается проводки, то кабель, идущий от существующей розетки к блоку FCU, должен быть сдвоенным 2,5 мм и заземлением, а кабель от блока FCU к гнезду бритвы должен быть сдвоенным 1 мм и заземлением.

Прокладка кабеля питания от существующей розетки к розетке для бритвы

Когда дело доходит до установки розетки для бритвы, обычно блоки FCU монтируются на монтажную коробку, которая выбита в стене. Поскольку они довольно глубокие, в большинстве случаев это должен быть 47-миллиметровый задний ящик. Необходимо тщательно следовать инструкциям производителя по установке, особенно если устройство необходимо заземлить.

Как установить розетку для бритвы

Теперь, когда мы рассмотрели, что нужно для подключения розетки для бритвы, какие существуют типы розеток для бритвы и где их можно установить, давайте посмотрим, как они устанавливаются.

1. Найдите подходящий источник питания

Первая задача — найти подходящий источник питания для питания розетки бритвы. В зависимости от того, в какой комнате вы устанавливаете, будет зависеть объем этой работы.

Если вы устанавливаете в ванной комнате на нижнем этаже на стене с розеткой или выключателем света на противоположной стороне стены, то в большинстве случаев отсюда можно взять питание.

Если никакие запасы не размещены так удобно, возможно, вам придется взять несколько половиц в комнате наверху и запустить свои запасы отсюда.

Однако, если вы устанавливаете на верхнем этаже, вы можете найти подходящее место на чердаке. Часто это самый простой маршрут, так как все должно быть гораздо более доступным.

После того, как подходящий источник питания найден, следующая задача — изолировать источник питания от используемой цепи! Если есть сомнения, отключите электричество во всем доме на всякий случай.

Как упоминалось ранее, если вы подключаете цепь освещения , убедитесь, что она защищена от УЗО . Если это не так, вы не можете его использовать.

Существующая цепь для подачи питания на розетку бритвы

2. Выберите подходящий путь для кабеля электропитания

Когда источник питания будет найден, следующая задача — разметить подходящий путь для прокладки кабеля от источника питания к розетке бритвы. .

Опять же, это будет зависеть от места подачи, от того, находится ли помещение для установки на первом или втором этаже, от типа стены (кирпичная, блочная или каркасная) и т. д. В большинстве случаев лучшим маршрутом будет самый прямой маршрут. .

Следует отметить, что если вы устанавливаете FCU, вам нужно будет проложить путь от блока питания к FCU, а затем от FCU к розетке бритвы. В большинстве случаев FCU устанавливается где-то вокруг дверного проема, обычно над ним.

В большинстве случаев кабель питания прокладывается от точки питания к стене, а затем спускается по потолку в желоб, ведущий к розетке бритвы.

Как мы упоминали выше, при прокладке по стене к такому блоку питания, как этот, кабель должен быть проложен вертикально вниз по прямой линии, чтобы соответствовать правилам.

После того, как кабельная трасса была нанесена на карту, проложите кабель правильного сечения от места подачи до места подключения бритвы (при необходимости через FCU).

Затем кабель обычно закрывается (покрывается защитной оболочкой из ПВХ) или пропускается через кабельный канал/трубу из ПВХ, чтобы защитить его и удерживать на месте в желобе.

3. Установите блок подключения с предохранителем (FCU)

В этом руководстве мы подключаем питание от цепи освещения, поэтому нам не нужно устанавливать FCU, но при использовании цепи розетки это обязательно.

Если требуется FCU, протяните 2,5-миллиметровый двойной кабель и кабель заземления от точки питания к FCU. Если вы бежите за кабелями, вы можете пропустить кабель подачи питания вниз по желобу сверху, а затем подача бритвы обратно вверх по желобу и к гнезду бритвы.

FCU, установленный за пределами ванной комнаты для розетки для бритвы

4. Проложите кабель питания к месту розетки для бритвы

В этом примере мы используем существующую цепь освещения, поэтому двойной кабель диаметром 1 мм и кабель заземления выведены из верхней части потолка. поднимался, спускался по потолку и спускался по желобу, прорезанному в стене.

Затем кабель был закреплен на месте с помощью крышки из ПВХ, чтобы не только удерживать его, но и защитить от любых повреждений, которые могут возникнуть в результате любых возможных будущих работ.

После того, как кабель был установлен на место, он был протестирован, чтобы убедиться в отсутствии разрывов и т. д. Это необходимый шаг, так как после того, как кабель заполнен, выкапывать его весь, если он поврежден, становится кошмаром.

Прокладка кабеля от потолочной розетки к розетке бритвы

5. Установите заднюю коробку

прикручен к переду. Как мы уже говорили выше, это должна быть задняя коробка глубиной 47 мм, чтобы принять глубину задней части лицевой панели разъема для бритвы.

Из-за его глубины его также необходимо вбить в стену так, чтобы он был на одном уровне с внешней поверхностью стены. После того, как вырез для задней коробки был вырезан с помощью молотка и валика, проверьте установку задней коробки, чтобы убедиться, что она подходит.

Перед тем, как установить заднюю коробку на место, выбейте или выдвиньте одну из заглушек, через которые будет проходить кабель, и установите втулку. Это предотвратит трение кабеля о металл и износ внешней изолирующей втулки.

После правильной установки протяните конец кабеля через глухое отверстие, затем отметьте и просверлите крепежные отверстия в задней части монтажной коробки, вставьте несколько дюбелей и привинтите заднюю коробку к отверстию в желобе.

Задняя коробка гнезда для бритвы, установленная в пазу

6. Приведение в порядок

После установки кабеля и закрепления задней коробки одной из последних работ является устранение любых повреждений, например. закрепите вокруг задней коробки, а также заполните кабельную канавку.

Для этого можно использовать пластырь или шпатлевку хорошего качества.

Заполните все области канавки и любые зазоры вокруг задней коробки, убедившись, что нет пустот или воздушных карманов, используя шпатель или шпатель, а затем выровняйте по поверхности стены.

Дайте вашему наполнителю из гипса полностью высохнуть, как указано в рекомендациях производителя, а затем отшлифуйте его, чтобы он стал гладким.

Кабельный канал полностью заполнен, а зазоры вокруг задней коробки заполнены

7. Подсоедините розетку бритвы к источнику питания

После того, как все приведено в порядок и все зазоры заполнены, устанавливается лицевая панель розетки бритвы.

Это довольно простая работа, которая включает в себя подключение желтого и зеленого заземляющих проводов к земле, синего нейтрального провода к нейтрали и, наконец, коричневого провода под напряжением к току на задней стороне розетки (дополнительная информация о цветах кабелей можно найти в нашем проекте цветов кабелей здесь).

Схема подключения стандартного разъема для бритвы

При закреплении проводов убедитесь, что стопорный винт, который удерживает провод на месте, полностью затянут и что на нем достаточно оголенного провода, на который можно зажать.

После подключения всех проводов вставьте гнездо для бритвы в заднюю коробку и закрепите его с помощью прилагаемых винтов.

Розетка для бритвы подключена к источнику питания, а лицевая панель прикручена на место

8. Проверка и проверка розетки для бритвы

Поскольку установка розетки для бритвы подлежит обязательной регистрации в соответствии с положениями Части P, она должна быть полностью протестирована и одобрена Частью P зарегистрированный электрик или «компетентное лицо».

После полного тестирования, чтобы убедиться, что как сама розетка, так и вся связанная с ней проводка безопасны, работа полностью завершена.

Комментарий читателя : Стив связался с нами, чтобы сообщить об этом важном моменте, которым, по нашему мнению, было бы полезно поделиться с вами:

Трансформаторы в розетках для бритв не предназначены для обеспечения низкого напряжения (хотя они, конечно, используются для ). Трансформатор предназначен для обеспечения электрической изоляции от сети (в старых розетках для бритв с напряжением 110 В использовался автотрансформатор с центральным ответвлением на одной обмотке, и его никогда не следует использовать повторно в новой установке, поскольку они не обеспечивают изоляцию от сети). Поэтому люди должны быть очень осторожны с ними. В общем, если он помещается в один патресс-бокс, то это старый тип (и никакой изоляции от сети они не обеспечивают).

Установка розетки для бритвы — довольно простая работа, но ее должен выполнять человек, обладающий необходимыми знаниями и квалификацией, чтобы полностью протестировать систему, а также убедиться, что она установлена ​​в правильном месте, а все кабели также должны быть проложены правильно.

Весь контент проекта написан и подготовлен Майком Эдвардсом, основателем DIY Doctor и отраслевым экспертом в области строительных технологий .

Установка розеток GFCI в ванных комнатах и ​​предотвращение поражения электрическим током

Я был потрясен.

Это было больше 10 лет назад, но я до сих пор помню ощущение тряски.

Если вы смотрели «Назад в будущее», то, наверное, знаете, откуда у Дока Брауна седые волосы.

Ну я пощупал как он выглядел .

Почему это так опасно? Все просто: человеческое сердце имеет электрические импульсы, и этот ритм, если его прервать, может быть смертельным, особенно для детей.

В некоторых комнатах вашего дома должны быть розетки GFCI, чтобы вас не ударило током.

Зная, где они должны быть и как их установить, вы сэкономите кучу денег. И позволит вам намного лучше спать по ночам.

Список поставок для установки GFCI

GFCI требуются в соответствии с электрическими нормами (здесь я говорю о штатах) в ванных комнатах, кухнях, на открытых площадках и в гаражах.

Это места, где влага создает опасность поражения электрическим током, и вам нужна защита.

К чему весь этот шум вокруг розетки?

Вот в чем дело, GFCI обнаруживают даже малейшую утечку электрического тока и немедленно отключают питание. Проще говоря: они защищают вашу задницу от удара током.

Научиться подключать такую ​​розетку несложно, и я покажу вам, как это сделать за 30–60 минут. Кроме того, вы получите массу отличных советов, которые произведут впечатление на ваших друзей.

Список расходных материалов:

• Крестообразная отвертка
• Комбинированные съемники (10 долл. США)
• Плоскогубцы (16 долл. США)
• Детектор напряжения (16 долл. США)
• Розетка GFCI на 15 А – компактная и защищенная от несанкционированного доступа (17,86 долл. США)
• Электрическая коробка для реконструкции GFCI – ПВХ и 20 куб. дюймов (1,96 долл. США)
• Гайки для проводов (3 долл. США) Контрольный список

  Вот чему вы научитесь:

  • Как использовать детектор напряжения для безопасного отключения розетки
  • Как подключить GFCI с помощью одного комплекта проводов в электрической коробке черный)
  • Как подключить GFCI с двумя наборами проводов в электрической коробке (зеленый/медный, белый и черный) и защитить выходные розетки от утечек электроэнергии
  • Как правильно зачистить медные провода в зависимости от используемого устройства
  • Как правильно выбрать электрическую коробку для GFCI
  • Как протестировать GFCI, чтобы убедиться, что она работает

  Покупка нового GFCI может быть лучшей 17,86 долларов, которую вы когда-либо потратите, потому что это обеспечит вашу безопасность во время сушки волос феном.

  Хотя большую часть времени я больше глажу утюжком, да, я знаю, как гладить волосы. Это длинная история. Спросите в комментариях.

  Но сначала я хотел бы раскрыть тайну процесса подключения GFCI и начать с быстрого урока по обнаружению электричества.

  (ХОРОШО, вот мой ОТКАЗ ОТ ОТВЕТСТВЕННОСТИ: работа с электричеством опасна. Неправильное использование ручных или электрических инструментов или игнорирование мер предосторожности может привести к необратимым травмам или смерти. Пожалуйста, не пытайтесь выполнять какие-либо проекты, которые вы изучаете здесь, если вы не уверены они безопасны для вас. Если вы в чем-то не уверены, ПОЖАЛУЙСТА, НЕ ДЕЛАЙТЕ ЭТОГО. Позвоните лицензированному специалисту. Я хочу, чтобы вы наслаждались рукоделием, поэтому безопасность должна стоять на первом месте в вашем списке приоритетов!!)

  Тестирование GFCI Power

  Детекторы напряжения необходимы каждому домашнему мастеру.

  16 долларов намного дешевле, чем поездка в отделение неотложной помощи. Пойдите в местный домашний магазин и купите один.

  Вам понравятся детекторы напряжения, если вы выполняете какие-либо электротехнические работы, потому что пластиковый наконечник будет светиться (или чирикать) при контакте с чем-либо, находящимся под напряжением.

  Поместите наконечник детектора напряжения рядом с винтовой клеммой, прорезью или проводом. И если он светится, значит, к розетке все еще подается питание.

  Всегда держите тестер так, чтобы его изолированная часть находилась в руке. Это гарантирует, что электричество не будет течь к вам при тестировании устройств.

  Проверьте свою старую розетку или GFCI с помощью детектора напряжения перед отключением питания. Поместите наконечник детектора в горячую прорезь розетки.

  Безопасное извлечение старой розетки GFCI

  Убедившись, что в розетку подается питание, подойдите к электрощиту и выключите автоматический выключатель, который подает электричество в розетку.

  Затем еще раз проверьте, что в розетке нет питания, используя детектор напряжения.

  Снова поместите его в горячий слот. Затем проверьте гнезда нейтрали и заземления, чтобы убедиться, что розетка не была подключена неправильно, т. е. кто-то подключил горячий провод к винту нейтральной клеммы розетки.

  Поверьте, я такое уже видел!!! Довольно легко забыть подключить черный провод к латунной клемме.

  Теперь можно снять накладку розетки, открутив винты против часовой стрелки с помощью отвертки.

  Вытащите розетку из распределительной коробки, коснувшись металлических выступов сверху.

  НЕ прикасайтесь к боковым сторонам розетки или клеммным винтам!!! Вау, я рад, что ты это читаешь. Проверьте черный и белый провода с помощью детектора напряжения.

  Если наконечник не светится, можно открутить клеммы и снять провода. Но делайте это в следующем порядке:

  1. Черный первый
  2. Белый второй
  3. Заземленный последний
  Установка новой розетки GFCI

  Сладкий, теперь вы можете перейти к установке совершенно нового GFCI.

  Я решил приобрести один со светодиодным ночником. В первую очередь потому, что я становлюсь старше и мне нужно сходить в туалет хотя бы раз за ночь.

  У всех в моей семье маленькие мочевые пузыри.

  Как подключить розетки GFCI

  На GFCI есть две разные клеммы для проводов: линия и нагрузка.

  Вам необходимо знать, что означают эти термины, чтобы правильно подключить такую ​​розетку.

  Провода, которые входят в клеммы Line, идут от источника питания, например, от вашего автоматического выключателя.

  Это провода, которые подают электричество к GFCI.

  Провода, которые выходят из GFCI и обеспечивают электричеством другую розетку, крепятся к клеммам нагрузки.

  Эти провода, так сказать, идут к розеткам вниз по течению.

  Если у вас есть только один набор проводов (зеленый/оголенная медь, белый и черный), вам не составит труда подключить проводку. Подключите зеленый/оголенный медный провод (заземляющий провод) к зеленой клемме, а черный и белый провода к линейным клеммам.

  Убедитесь, что белый (нейтральный провод) соединен с серебряным винтом клеммы, а черный (горячий провод) соединен с золотым винтом клеммы. Сначала подключите заземляющий провод, затем нейтральный провод и последним провод горячего провода.

  Эта конфигурация означает, что ваш GFCI защищает только себя, т. е. это будет единственная розетка, которая отключается в случае утечки электричества.

  Линейные и нагрузочные провода для GFCI

  Если у вас есть два набора проводов (два черных, два белых и два зеленых/медных), вам придется сделать один дополнительный шаг по сравнению с описанным выше процессом.

  Но это не пот — это проще, чем поменять рулон туалетной бумаги.

  Самое сложное — это определить, какой набор проводов является линейным. Помните, что это провода, которые обеспечивают электричеством GFCI.

  Обычно, а теперь и всегда, линейные провода располагаются в нижней части электрической коробки.

  Существует два способа проверки линейных проводов. Вы можете вытащить каждый набор горячих (черных) и нейтральных (белых) проводов из электрической коробки.

  Убедитесь, что они максимально торчат из коробки и не соприкасаются. Затем добавьте проволочные гайки к оголенной меди на всех горячих и нейтральных проводах.

  Включите электричество на панели. Затем прикоснитесь детектором напряжения к каждому горячему (черному) проводу. Какой бы провод ни был под напряжением, он укажет ваши линейные провода.

  Второй комплект проводов будет проводами нагрузки.

  Второй и более безопасный способ проверки линейных проводов — подключить один комплект проводов к линейным клеммам устройства GFCI. Вы захотите подключить оголенный медный/зеленый провод к зеленой клемме. Затем добавьте нейтральный (белый) к серебряной клемме Line и горячий (черный) к латунной клемме Line.

  Этот метод требует, чтобы второй набор проводов был закрыт гайками: нейтральный (белый) провод будет иметь гайку, а горячий (черный) провод также будет иметь собственную гайку.

  Опять же, вам нужно включить питание в розетку на панели. Если к GFCI подается электричество, это означает, что провода, подключенные к нему, являются линейными, а провода с колпачками — проводами нагрузки.

  Если у вас нет электричества, подаваемого на GFCI, вы подсоединили провода нагрузки к линейным клеммам. Это небезопасно. Вам просто нужно переместить провода нагрузки на клеммы нагрузки.

  Посмотрите мое видео, чтобы узнать больше о том, как установить GFCI. Я проведу вас шаг за шагом через процесс подключения, и вы увидите, что это чертовски просто.

  Проверка проводки: все ли вы сделали правильно?

  Перед добавлением лицевой панели GFCI необходимо проверить проводку.

  К счастью, в GFCI есть кнопки «Сброс» и «Тест», которые помогают в этом процессе.

  Когда GFCI прикручен к электрической коробке и питание включено на панели, вы можете нажать кнопку сброса.

  Он должен оставаться прижатым к GFCI. Если это не так, вам нужно проверить проводку на наличие ошибок или ослабленных соединений или проводов, соприкасающихся с металлической коробкой.

  Если ваша кнопка «Сброс» остается нажатой в GFCI, вы должны нажать кнопку «Тест» с подключенным к ней светом, чтобы дважды проверить поток электроэнергии. Нажатие кнопки «Тест» должно выключить свет.

  Вам нужно нажать кнопку сброса второй раз, чтобы активировать GFCI.

  Еще одна вещь о GFCI. Они защитят все выходы ниже по потоку, если провода нагрузки подключены к клеммам нагрузки. Это означает, что если GFCI сработает (кнопка Reset выскакивает), к розеткам ниже по течению не будет подведено электричество.

  Итак, вам следует проверить, не сработало ли устройство GFCI, если у вас перестала работать розетка. И вам нужно будет выяснить , почему GFCI сработал. Это может указывать на короткое замыкание в розетке, которая перестала работать.

  Тем не менее, хорошо, что были изобретены GFCI — они делают современную жизнь намного безопаснее . Не забывайте проверять свои GFCI раз в месяц, нажимая кнопки Test/Reset.

  Следуйте конкретным указаниям, прилагаемым к устройству GFCI, и выберите тот, который соответствует вашему стилю или потребностям.

  Выбор розеток GFCI

  Выберите GFCI с защитой от несанкционированного доступа, поскольку код предписывает, чтобы все розетки были безопасны для детей. Розетки с защитой от несанкционированного доступа имеют подпружиненные слоты и работают только тогда, когда одновременно подключены и горячий, и нейтральный. Это предотвратит удар током любого ребенка, который попытается воткнуть скрепку в горячую щель.

  А в последнее время мне очень нравятся розетки с ночниками. Это отлично подходит для детей или взрослых, которым требуется перерыв на горшок посреди ночи!

  Светодиодные лампы прослужат почти 20 лет и не приведут к увеличению счетов за электроэнергию.

  Подводя итог, вот что вы должны были узнать сегодня:

  • Как использовать детектор напряжения для безопасного отключения розетки
  • Как подключить GFCI с одним набором проводов в электрической коробке (зеленый/медный , белый и черный)
  • Как подключить GFCI с двумя наборами проводов в электрической коробке (зеленый/медный, белый и черный) и защитить выходные розетки от утечек электроэнергии
  • Как правильно зачищать медные провода в зависимости от устройства, которое вы используете
  • Как выбрать правильный тип электрической коробки для GFCI
  • Как протестировать GFCI, чтобы убедиться, что оно работает -устойчивый и, возможно, со светодиодным ночником
  Что дальше

  Розетки GFCI также необходимы снаружи — в нашем руководстве есть отличные советы по установке одной для праздничного освещения или чего-либо еще.
