Розетка в ванной комнате: устанавливаем сами, инструкция, советы

• Особенности электропроводки в ванной комнате
• Как выбрать место для розетки?
• Подходящая розетка в ванную комнату
• Особенности монтажа розетки
• Еще раз о безопасности
• Не пригласить ли специалиста?

Еще двадцать-тридцать лет назад в ванной комнате обычно розеток не устанавливали. Совсем. Установка розетки в ванной комнате могла быть произведена хозяином только в нарушение правил техники безопасности. Поменялись времена, поменялись и правила. В каждом доме есть бытовые электроприборы, использовать которые удобно и целесообразно именно в ванной. Стиральная машина, фен, бойлер, электробритва. Современные ванны и душевые кабины, оборудованные электроникой. Эти и другие приспособления требуют источника электрического тока.

Сегодня установить розетку в ванной комнате можно на законных основаниях. Но относиться к этому делу надо очень серьезно. Ведь ванная по прежнему остается помещением с повышенной влажностью. А пользоваться электричеством во влажном помещении надо предельно аккуратно.

Жилище современного человека должно быть безопасным. В этой статье пойдет речь о том, как сделать безопасную проводку в ванной комнате, какие использовать материалы. Где именно разместить источник питания. И, конечно, о том, какая розетка в ванную комнату подойдет наилучшим образом.



Особенности электропроводки в ванной комнате

устройство проводки в ванной комнате

В ванной комнате применяется скрытая проводка. Подводить электричество к месту, где будет установлена розетка, нужно отдельной линией. Старые, алюминиевые провода попросту не выдерживают современных нагрузок. В современном быту используются стиральные машины нового поколения, бойлеры, душевые кабины и ванны-джакузи, оснащенные электроникой. Все эти приборы должны быть заземлены. Они оборудованы вилками, предполагающими заземление. Чтобы дорогостоящее оборудование ванных комнат работало в безопасном режиме, рекомендуется использовать только трехжильный медный кабель с двойной изоляцией. Сечение жилы кабеля должно быть 2,5 кв.мм.

Для безопасной эксплуатации электроприборов в ванной нужно использовать УЗО (устройство защитного отключения). Для этой линии надо установить отдельное устройство защитного отключения. Показатель отключения дифференциального (остаточного) тока должен составлять не более 30 мА. Устанавливая новые электросистемы, многие специалисты выбирают отключение 10-15 мА. Это допустимо, но ниже уже никак нельзя.

Естественно, делать штробу и укладывать в нее кабель нужно до того, как будут выполняться отделочные работы. При работе рекомендуется использовать полимерные кабель-каналы (см фото). В них укладывается кабель с двойной изоляцией. Желательно продумать заранее возможность их аварийной замены. На этапе планирования нужно решить, хватит ли для нужд семьи одной розетки. Пользоваться в ванной тройниками и удлинителями ни в коем случае нельзя.



Как выбрать место для розетки?

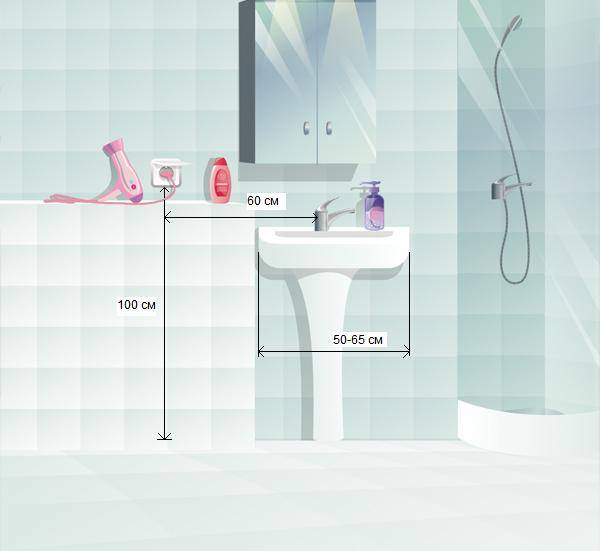

Размещение розеток в ванной комнате удобнее производить там, где находятся бытовые приборы. Но важно соблюдать некоторые правила. Прежде всего, любая электрическая точка в санузле должна устанавливаться не ближе, чем в 60 см от ванны или душевой кабины, умывальника, металлических труб, других предметов из металла. Также нужно обратить внимание, чтобы розетка располагалась на расстоянии не меньше 30 см от пола.

вариант размещения розетки

Не следует монтировать розетку на холодных стенах. На них может образовываться конденсат. Попадание влаги в розетку недопустимо.



Подходящая розетка в ванную комнату

розетки со шторками от попадания влаги

Наилучшим образом во влажном помещении используются розетки с маркировкой IP44. Что такое IP44? Это код, указывающий степень защиты. Первая четверка характеризует уровень защиты от пыли, а вторая — от влаги. Показатель класса защиты от воздействия влаги у розетки, установленной во влажном помещении, должен быть не ниже четверки.

Что особенного в розетках с маркировкой IP44? Ее корпус имеет крышку на пружине, или шторку, которая предотвращает попадание вовнутрь случайных капель воды. Также такая розетка оборудована специальными уплотнителями, что защищает ее от влаги в то время, когда в нее введена вилка прибора. Розетки для влажных помещений делаются из более прочного материала.

Выбирая розетку для ванной комнаты лучше отдавать предпочтение изделиям известных производителей. Это послужит гарантией безопасной эксплуатации электроприборов. Если нужно выбрать розетки для ванной комнаты, Фото можно посмотреть на сайте фирмы — изготовителя.



Особенности монтажа розетки

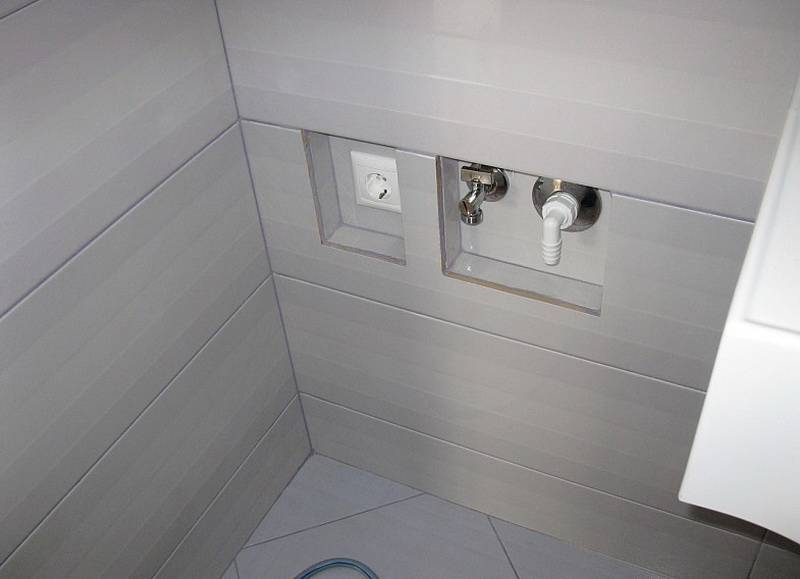

Установка розетки в ванной комнате не отличается от работы в любом другом помещении. Хочется обратить внимание только на одну особенность. Если стены в ванной комнате уже облицованы керамической плиткой (если установка розетки не приурочена к ремонту), проделывать гнезда для монтажа подрозетников нужно очень аккуратно.

устройство подрозтеников

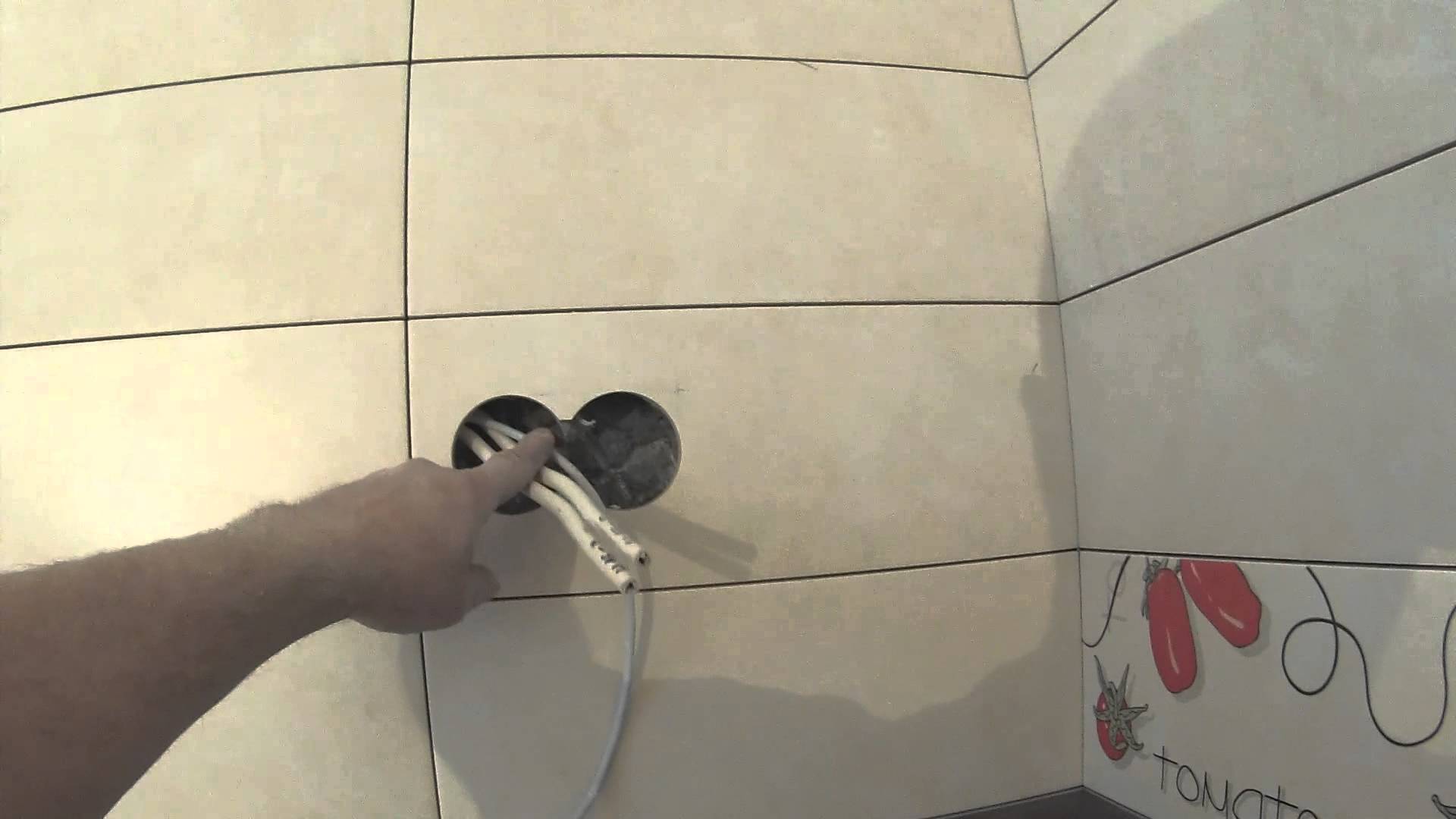

Чтобы прорезать и не повредить кафель, нужно использовать специальную насадку на дрель,»коронку» по керамике. А если нужны отверстия под дюбели — нужно позаботиться о соответствующем сверле. Пока не пройдена плитка, работать перфоратором нужно в безударном режиме. Когда керамика будет просверлена, можно поменять инструмент на обыкновенный, применяемый по бетону, и включать ударную функцию перфоратора.

Стену, облицованную кафельной плиткой, во время резки надо увлажнять. Это не даст инструменту перегреваться.

Учитывая такие сложности, все же нужно стремиться к тому, чтобы монтаж электрической проводки и подготовка гнезд под розетки производились раньше, чем отделка стен керамической плиткой.



Еще раз о безопасности

Очень важно, чтобы в ванной комнате была предусмотрена так называемая система выравнивания потенциалов. Металлические части помещения (арматура, металлические трубы водопровода и канализации и т. д.) должны соединяться друг с другом заземляющей перемычкой, проводником, который подводится непосредственно к заземляющей шине на щитке. Даже если водопровод имеет собственное заземление, система выравнивания потенциалов необходима.



Не пригласить ли специалиста?

Сделать правильную, влагостойкую проводку и установить розетку в ванной комнате действительно не сложно. Но, если нет уверенности в том, как правильно подобрать материал и оборудование, лучше пригласить профессионала. К установке электрооборудования в ванной комнате нельзя подходить спустя рукава. Профессиональный электрик, если он ответственный и опытный, выполнит работу, соблюдая нормы безопасности. Ведь безопасность клиента — его обязанность.

Установка розеток в ванной комнате: основные правила

Поделиться на Facebook

Поделиться в ВК

Поделиться в ОК

Поделиться в Twitter

Поделиться в Google Plus

Содержание:

• 1 Требования безопасности
• 2 Где установить
• 3 Влагозащита
• 4 Маркировка и расшифровка кодов электроприборов
• 5 Сколько нужно точек в санузле
• 6 Расстояния при монтаже
• 7 Выбор оборудования
• 8 Монтаж

С наступлением века технологий и прогресса наличие розетки в ванной комнате для большинства людей стало необходимостью. Мы привыкли использовать множество электроприборов. В первую очередь это стиральная машина, тем более что современные агрегаты зачастую имеют укороченный шнур, что затрудняет подключение стиральной машины к сети за пределами санузла.

Но при этом важно понимать, что помещение санузла является территорией повышенной опасности. Именно из-за этого появился миф о том, что розетки в наших ванных комнатах устанавливать запрещено. Но это не так, монтировать в этом помещении их можно, однако к установке розеток в ванной предъявляются более строгие требования.

Кстати, большинство людей использует удлинители, что в корне неправильно и не отвечает технике безопасности, так как вероятность попадания влаги на лежащий на полу удлинитель крайне высока. И дабы не допускать таких ошибок, лучше внимательно ознакомиться с данной темой и оборудовать электроустройства правильно и безопасно для жизни и здоровья.

Требования безопасности

Чтобы подробно разобраться, обратимся к главе Установка розеток в ванной комнате ПУЭ (Правил устройства электроустановок).

Исходя из того, что территория санузла относится к наиболее опасным с точки зрения использования в ней электричества, ПУЭ, а также различные ГОСТы, предъявляют серьезные условия:

Розетки в ванной монтируются только в третьей зоне.

Они должны быть снабжены заземлением. Однако во многих старых зданиях, заземление не предполагается. В таких домах следует использовать разделительный трансформатор.
Проводку лучше делать скрытой.

Не рекомендуется устанавливать электроустройства на влажных стенах, на которых образуется конденсат.
Требуется устанавливать только влагозащищенные устройства с классом влагозащиты выше четвертого.

Обязательно наличие устройства защитного отключения (УЗО), которые отключат подачу тока, в случае попадании брызг.

Обязательно наличие системы уравнивания потенциалов (СУП).

Где установить

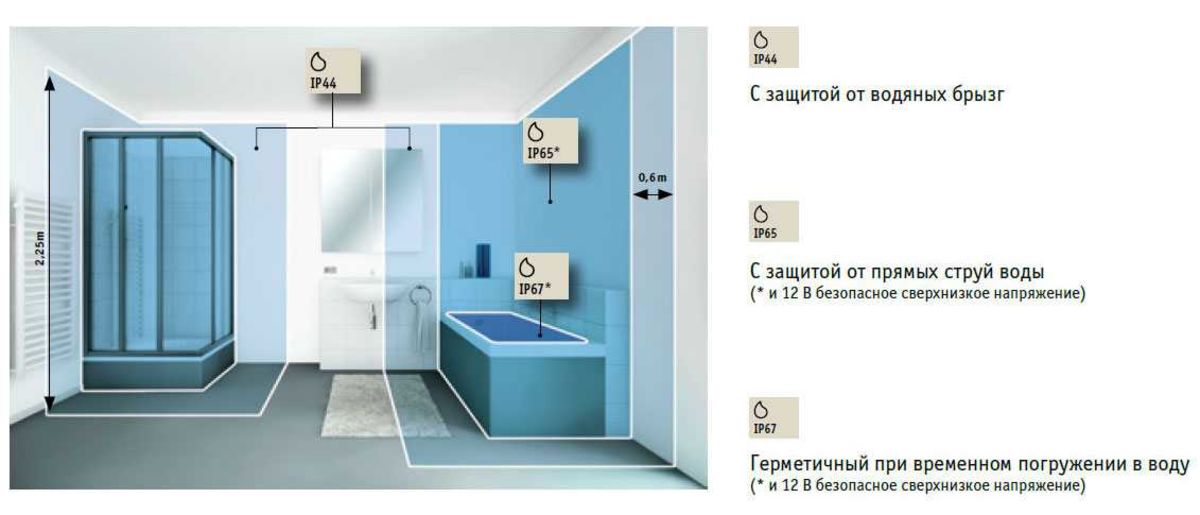

Территория санузла по техники безопасности, (ПУЭ и ГОСТ) подразделяется на четыре зоны: 0,1,2,3. Электрооборудование, которое мы хотим установить в какой-либо зоне, должно соответствовать ее запросам.

• — это внутренняя часть раковины, джакузи, поддона или душевой кабины.
• 1— это площадь над и под нулевой зоной.
• 2 — распространяется на 60 сантиметров от первой.

Соответственно, все, что находится за второй зоной, принадлежит к третьей. И только там может происходить установка розеток в ванной.



Все зоны распространяются на расстояние 2,25 м от пола.

Влагозащита

В продаже вы вряд ли найдете электроприборы, изготовленные специально для санузла; а если и найдете, то скорее всего это просто маркетинговый ход. Существующие электроприборы с влагозащитой предназначены не только для ванных, но и для улицы, а прочих влажных мест.

Разделяют их по двум критериям: по мощности и количество подключаемых устройств.

Разберемся, какие нужны нам, в зависимости от их мощности. Если вы планируете подключать мощную технику, например стиральную машину или нагреватель, то вам необходимо остановить свой выбор на электророзетках мощностью 16 и более ампер. Это важно, поскольку менее мощная может просто не выдержать, и тогда повредится и проводка, и подключаемая техника.

Если же вы не планируете подключать мощные электроаппараты, а намерены пользоваться лишь простенькими плойками или бритвами, достаточно будет 8 ампер.

Еще одной важной характеристикой является влагозащищенность. Нужные нам электроустройства должны иметь защитную крышку, плотные резиновые кольца внутри, которые снизят риск замыкания. Также специалисты рекомендуют пользоваться во влажной среде электророзетками, имеющими третий контакт для заземления.

Маркировка и расшифровка кодов электроприборов

Все электроприборы имеют маркировку IPXY. В данной маркировке X — это степень защиты электроустройства от пыли, а Y — от воды.

В данном случае более важен последний показатель. Самое низкое значение — ноль — означает, что прибор вообще никак не защищен от влаги. И дальше по усилению влагозащитного качества. Шестой и седьмой класс имеют приборы, способные функционировать под водой.

Тем, кто решил оборудовать свою ванную комнату, необходимо выбрать для этого электроустройства, с показателем Y больше 4. Такие устройства надежно защищены от брызг. А приборы пятого класса могут выдержать поток воды.

Сколько нужно точек в санузле

Перед монтажом первым делом необходимо составить проект работ и определить, сколько вам нужно розеток в ванной, где и на каком расстоянии друг от друга вы будете их монтировать.

Остановимся на количестве. Тут все просто. Необходимо подумать сколько приборов вы хотите подключать к сети одновременно и исходя из этого проектировать нужное количество электроприборов.

Тем, кто имеет потребность в нескольких электророзетках, может понравиться решение установить двойное или тройное электроустройство.

Расстояния при монтаже

Если все-таки вы решили вмонтировать в свою ванную комнату несколько электророзеток, то рекомендуется проектировать их как можно ближе друг другу. Удобно и практично будет расположить их все на близком расстоянии, в одном месте в один ряд. Рядом с ними можно так же установить выключатели, панель управления теплым полом и другие устройства.

Выбор оборудования

Для установки понадобятся набор специально подобранных электророзеток нужного количества, перфоратор, индикатор напряжения, крестовая отвертка и инструмент для демонтажа изоляции.

Монтаж

Надо отметить, что работники в своей практике встречаются с двумя ситуациями. Первая — это когда требуется установить новые электроприборы, а вторая — когда требуется вмонтировать дополнительную к уже имеющейся.

Рассмотрим поэтапно первую ситуацию, которая будет сопровождаться полной заменой электропроводки:
Подготовка: нужно проложить кабель. Это лучше сделать заранее, так как данные работы займут большое количество времени.

• Для начала обязательно обесточить систему.
• В распределительный щиток устанавливаем отдельный автомат.
• За ним ставится УЗО.
• Проложенный провод подключается к автомату, за ним ставится УЗО.
• Просверлим отверстия в стене под дюбеля.
• В том месте, где планируется монтаж электророзетки, устанавливаем стакан для нее.
• Подготавливаем проводку: чистим от изоляции концы кабелей.
• Подключаем провода.
• Закрепляем внешнюю часть на стене.

Розетка в ванной комнате монтируется достаточно просто. Требования безопасности, предъявляемые к установке, не такие сложные, как на первый взгляд, и не стоит ими пренебрегать, потому что это имеет более чем серьезные последствия для жизни и здоровья людей, живущих в доме.
