Как установить розетку тройную: Как подключить тройную розетку: инструкция с описанием

схема монтажа, с заземлением и без, разновидности

Комплект из трех розеток в одном корпусе обеспечивает подключение большого количества приборов к единому источнику питания. Трехмодульное устройство также сокращает число используемых проводов. Тройная розетка востребована на кухне, в спальне или рабочем кабинете.

Содержание

1. Необходимость монтажа тройных розеток
2. Разновидности изделий
3. Особенности розетки с выключателем
4. Конструкция тройных розеток
5. Подсоединение электроточек
6. Комплектующие для сборки
7. Установка подрозетника
8. Разметка поверхности стены
9. Просверливание отверстий в стене
10. Фиксация подрозетника в бетонной стене
11. Подключение тройных розеток
12. Особенности подключения с заземлением и без
13. Инструкция по безопасности

Необходимость монтажа тройных розеток

Внутренняя тройная розетка

Применение трехмодульной розетки позволяет пользоваться бытовой техникой и электрическими приборами с комфортом. Совместный механизм отличается рядом преимуществ:

• низкая стоимость в сравнении с одномодульными изделиями;
• прочный и безопасный крепеж;
• отсутствие затрат на организацию дополнительной проводки;
• оперативность ремонта при поломках;
• быстрая и легкая установка.

При монтаже тройных устройств понадобится просверливать подрозетник на три модуля. Такой прием существенно сэкономит место в квартире и повысит функциональность электропроводки.

Разновидности изделий

Накладная розетка

По форме, размерам и способу монтажа существуют следующие розетки с тремя гнездами:

• внутренние – подойдут, если в квартире скрытый тип проводки;
• внешние – встроенная крышка предотвращает доступ пыли в отверстия, у корпуса повышенная защита;
• встроенные и накладные – утапливаются в поверхность стены.

Современные производители выпускают модели с заземлением, без него, а также с предохранителем, обеспечивающим выключение в момент короткого замыкания.

У тройных розеток бывают два типа контактов:

• лепестковые в процессе эксплуатации теряют свойства жесткости и упругости, могут искрить;
• пружинные характеризуются повышенной износостойкостью.

Оптимальный материал контактов – латунь.

Особенности розетки с выключателем

Тройная розетка с выключателем

Приборы для трех потребителей с кнопкой отключения удобны тем, что выключатель обесточивает часть электроцепи. Это исключает короткие замыкания или накапливание статического электричества. Особенность устройства – цельный корпус на три гнезда и клавиша выключения.

Совмещенные конструкции отличаются:

• универсальностью – устанавливаются на бетонный, каменный, деревянный и гипсокартонный вид стен;
• экономичностью – потребуется минимум монтажных траншей и отверстий;
• простотой подключения – протягивается общий провод, а не отдельный кабель для каждой точки;
• скоростью разметки поверхности за счет одинаковых размеров изделий;
• возможностью одновременного управления источниками света и включения электроприборов.

При выходе из строя одного элемента нужно заменять весь блок.

Конструкция тройных розеток

Евророзетка тройная открытой установки

Изделия выполняются на основе корпуса и рабочей части – клемм с пружинами для вилки и контактов, устройством заземления. Современные евророзетки выдерживают силу тока до 16 А, стандартные – до 6 А. Розетки в одном корпусе отличаются большим диаметром круглых отверстий для вилочных стержней. Крышка устройств изготавливается из жаропрочного пластика, сердечник – из керамики. Для монтажа используется специальная горизонтальная и вертикальная панель.

Модули находятся на общем каркасе или на 3-х автономных, соединенных общей панелью. На сегодняшний день используется две модификации тройного блока розеток:

• С5. Конструкция без заземления в квадратном корпусе. Ставится под старые советские приборы, подключается к сети 220 В.
• С6. Евророзетка, выдерживающая напряжение 230-380 В. Совместима с техникой с евро-разъемами и вилками.

Блоки подходят для обустройства двух типов проводки. Внутренний для скрытой магистрали монтируется при помощи цилиндрического подрозетника в стены. Внешний подходит для открытой электролинии, устанавливается на пластинчатый подрозетник на поверхность.

В зависимости от производителя тройной модуль имеет ширину от 212 до 220 мм, высоту от 72 до 80 мм. Размер устройства вместе с накладной рамкой – 160 мм в высоту.

Подсоединение электроточек

Соединение подрозетников для тройной розетки

Подсоединять конструкцию следует с учетом сечения провода. При наружном монтаже проверяется способность проводки выдержать 3 потребителя. Наличие раздельных подрозетников предусматривает прокладку дополнительно кабеля по вертикали или горизонтали. После этих работ:

1. Раздельные подрозетники подключаются к зажимам кабеля и прижимаются при помощи клемм.
2. Концы проводников скручиваются внутрь прибора.
3. Устанавливается центральная деталь и фиксируется накладная крышка.

При установке розетки к существующей группе заменяется автомат.

Комплектующие для сборки

Розетка, подходящая на три посадочных гнезда, не всегда соответствует потребностям покупателя или отличается высокой стоимостью. Выходом из ситуации будет самостоятельная сборка блока из одномодульных изделий.

Сделать трехмодульник можно из внутренних частей стандартных розеток с показателем номинального тока 16 А. Накладные рамки убираются, остальные элементы сажаются в специальную накладку с тремя нишами. Получается цельный блок.

Установка подрозетника

Использование тройной розетки на кухне

Монтаж блока начинается после выбора места расположения конструкции:

• на кухне для единовременного подключения техники прибор лучше поставить над столешницей;
• в спальне трехмодульное изделие можно установить за телевизором – провода за экраном будут незаметны;
• при монтаже в ванной требуется герметичный влагостойкий блок, расположенный на 60 см от воды.

После выбора зоны монтажа понадобится подготовить инструменты – уровень, рулетку, маркер или карандаш, перфоратор с насадкой-коронкой и насадкой для проделывания штроб.

Работы по установке выполняйте до чистовой отделки помещения.

Разметка поверхности стены

Разметка стены под проводку

От правильности разметки зависит геометрия конструкции и удобство организации проводки. Чтобы наметить точки монтажа, отталкивайтесь от количества розеток в блоке. При работе пользуйтесь уровнем – он обеспечит ровность расположения устройства.

Расстояние розетки от пола равняется 20-40 см. Между центрами подрозетников – 72 мм. В противном случае не получится точно посадить декоративную панель. Штробление производится строго по горизонтали или вертикали – лучше нарисовать контур лунки.

Просверливание отверстий в стене

Штробы молотком и зубилом

Сделать посадочные места под розетку можно посредством штробирования перфоратором с разными насадками. Для доработки участков используются молоток, зубило и несколько отверток.

Сверление осуществляется поэтапно:

1. Дрелью или перфоратором с насадкой проделывается круглое отверстие. Коронка должна полностью погрузиться в стену.
2. Штробу ведут строго по вертикали или горизонтали.
3. Ширину и глубину каналов проделывают под сечения кабеля или размеры гофротрубы.
4. Остатки бетона удаляются зубилом.
5. Для ГКЛ или других мягких материалов применяется специальная насадка или острый строительный нож.
6. На задней части корпуса подрозетника проделываются три отверстия под провода.
7. Между ними высверливаются 2 отверстия для вспомогательных проводов.

Допустимое сечение кабеля под розетку – не меньше 2,5 мм2.

Фиксация подрозетника в бетонной стене

Установка подрозетника в нишу и фиксация раствором

Чтобы подрозетник тройной плотно сидел в гнезде, используется белый алебастр. По причине быстрого схватывания материала смесь готовится небольшими порциями. Густота контролируется визуально.

Посадочную нишу для подрозетника промазывают раствором изнутри и проверяют его крепление. На плотной смеси изделие будет сидеть прочно. Если оно проваливается, добавляют еще алебастра и наносят состав повторно. После установки раствор должен просохнуть 2-3 часа. Наружный пласт материала выравнивается наждачной бумагой.

Перед посадкой розетки на алебастр проверьте горизонтальность и вертикальность крепежных винтов.

Подключение тройных розеток

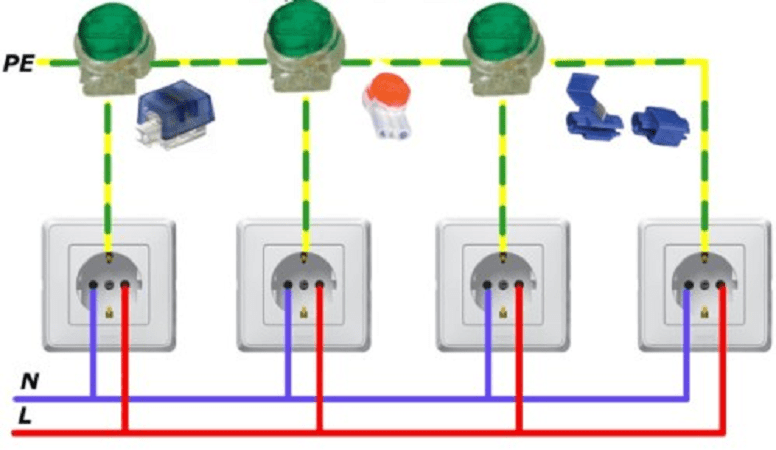

Схема подключения тройной розетки

Розетка встраиваемая тройная и накладное устройство подключается по параллельному принципу:

1. Рисуется схема, на которой разными цветами помечают нулевой, фазный и заземляющий кабель.
2. Индикаторной отверткой находят фазу и нейтраль.
3. Выключают питание от щитка.
4. Проделывают перемычки от одного розеточного механизма к другому.
5. Кабель защиты подкидывают на контакты заземления (желто-зеленые).
6. Ноль (синий провод) и фаза (красный/коричневый провод) подключают к силовым контактам.
7. Соединения фиксируют при помощи винтов.
8. Жилы скручивают внутрь короба.
9. Выравнивают прибор, постукивая по корпусу.

После затягивания винтов-фиксаторов ставят декоративные накладки.

Особенности подключения с заземлением и без

Схема подключения розетки с заземлением

Тройную розетку в один подрозетник при наличии заземления подключают так:

1. Обесточивание помещения и проверка поступления тока индикаторной отверткой.
2. Демонтаж старой розетки. Выкручивается центральный винт, ослабляются зажимы, изделие аккуратно вынимается из подрозетника, отключаются или обрезаются провода.
3. Из ниши удалятся мусор.
4. С кабеля снимается верхняя изоляция слоем на 20-40 мм с конца и на 3-5 мм зачищается.
5. Оголенные концы фаз нужно соединить с клеммами и прижать винтами.
6. Желто-зеленый кабель подсоединяют к заземлению и зажимают винтами.
7. Розетку ставят на место и фиксируют.

На последнем этапе устанавливается крышка корпуса.

В домах старой постройки прокладывается двухжильная проводка TN-C с фазой и зануленной землей (PEN-проводник). Подключать розетки без заземления нужно только после проверки напряжения мультиметром. Электрический ток в этот момент в квартиру не подается. Для установки лучше выбирать модели, снабженные механизмом заземления. Полную безопасность обеспечит только замена проводки.

Инструкция по безопасности

Соединение проводов пайкой

Решив подсоединить строенный модуль, руководствуйтесь требованиями безопасности:

1. Выключите электричество и разорвите цепь.
2. Используйте приборы, инструменты с каучуковой или пластиковой изоляцией на ручках.
3. Соединяйте провода спайкой.
4. Проверяйте изоляцию кабеля, при необходимости поместите его в пластиковую трубку.
5. Обрежьте длинную жилу или скрутите ее в кольцо, спрятав в стене.
6. Нарастите короткий провод, скрыв контакты.
7. Для предотвращения короткого замыкания проверьте соответствие розетки и провода мощности и силе тока в цепи.
8. Монтаж тройного модуля в деревянном доме производите только в металлическом подрозетнике.
9. Модуль у двери располагайте так, чтобы выключатель был ближе к проему, чем розетка.

Соблюдение техники безопасности поможет качественно выполнить монтажные работы.

Строенный блок розеток удобен в использовании. При наличии навыков и знаний коммутационный прибор можно подключить самостоятельно. Главное – соблюдать последовательность работ.

Розетка тройная: схема подключения, размеры, установка

Количество потребителей электричества в квартире огромно: вентилятор, электрочайник, осветительный прибор, компьютер, телевизор, фен в душевой. Розетки нужны во всех комнатах и в самых разных местах. Чтобы удовлетворить возросшие запросы, выпускают двойные и тройные розетки.

Содержание

1. Назначение и конструкция тройных розеток
2. Разновидности розеток
3. Материалы изготовления и размеры
4. Установка подрозетника
5. Монтаж подрозетника
6. Схема подключения
7. Рекомендации при работе

Назначение и конструкция тройных розеток

Конструкция представляет собой модуль из 3 розеток в одном корпусе. Устройство позволяет подключить 3-х потребителей к одному источнику питания. Такое решение имеет массу преимуществ:

• тройная розетка в один подрозетник обслуживает в 3 раза больше потребителей, чем одинарная;
• модуль подключается к 1 источнику, а, значит, для подсоединения нужно подвести только 1 провод;
• модели оснащаются более прочным и надежным крепежом;
• монтаж так же прост, как и при установке одинарного изделия;
• ремонт выполняется так же быстро, как и при поломке обычной.

Тройная розетка устанавливается в 1 подрозетник. Это уменьшает количество проводов, но при монтаже придется просверлить отверстия на 3 модуля.

Да, несколько

20.34%

Одна

18.64%

Нет

61.02%

Проголосовало: 59

Разновидности розеток

Выделяют несколько разновидностей устройства с 3 гнездами. По назначению отличают внутренние и внешние:

• внутренние – устанавливаются, если проводка в квартире скрытая;
• внешние – оснащаются крышкой, которая защищает розетку от попадания пыли.

Внешние рассчитаны на более тяжелые условия эксплуатации, поэтому изготавливаются из прочного пластика и лучше защищены от влаги и грязи.

По способу установки различают:

• накладная – модуль устанавливается так, что наружная защитная часть гнезда остается на виду;
• встроенная – весь модуль утапливается в стену и составляет с ней одну плоскость.

Модуль с защитными крышками после эксплуатации закрывается и не выделяется на стене. При этом розетки защищены от грязи и влаги.

Различают модели по типу контактов:

• лепестковые – удерживают контакт за счет собственной упругости и со временем изнашиваются;
• пружинные – контакты подпружинены, и плотность соединения со временем не изменяются.

Лучшим материалом для контактов считается латунь, хотя бывают и другие варианты.

Интересен вариант тройной розетки с выключателем. Последний при нажатии обесточивает электрический контур. Это исключает накопление статического электричества и предупреждает короткое замыкание. Монтаж конструкции от обычного ничем не отличается, хотя модуль несколько длиннее.

Выключатель можно соединить с осветительным прибором в комнате.

При выходе из строя хотя бы одного гнезда, заменить придется весь блок.

Материалы изготовления и размеры

Розетка состоит из корпуса и рабочей части – контактов, заземления, клемм с пружинами под вилку. Модули размещаются на общем каркасе или на 3 независимых, но соединенных общей панелью. Используются 2 модификации.

• С5 – вариант без заземления в корпусе. Подключается к электросети с напряжением в 220 В под старые советские приборы.
• С6 – евророзетка, которая может работать с током напряжением как в 220 В, так и в 380 В. Совместима с евровилками и разъемами.

Корпус блока изготавливается из жаропрочного пластика. Крышка, если есть, выполняется из того же материала. Сердечник керамический. Для контактов чаще всего берут латунь.

Модуль имеет ширину от 212 до 220 мм, что зависит от производителя. Высота колеблется от 72 до 80 мм. Вместе с накладной рамой высота достигает 160 мм. Диаметр круглых отверстий по сравнению со стандартной здесь выше, из расчета на сложные вилочные стержни европриборов.

Валера

Голос строительного гуру

Задать вопрос

Стандартные розетки выдерживают силу тока до 6 А, современные евроварианты – до 16 А. Выпускают изделия на 10 и 25 А. Выбирают «мощность» устройства по мощности самого большого источника потребления. В доме или в квартире это чаще всего отопительные приборы. Для него следует покупать вариант на 10 А, в то время как на 16 А будет избыточным.

Установка подрозетника

Установка тройной розетки начинается с выбора места. При этом учитываются не только удобство, но и ограничения, которые накладывает ПУЭ.

• В ванных комнатах нежелательно устанавливать розетки. Подключать их можно только через УЗО.
• Нельзя монтировать блок под мойкой или над ним.
• Минимальная высота над полом составляет 30 см, хотя это уже не является правилом. По потолку розетку можно размещать смело.
• На кухне не стоит ставить блок рядом с газовой или электрической плитой. Хотя корпус и выполнен из жаропрочного пластика, такие нагрузки излишни.

В остальном место установки определяется именно удобством. Рядом с рабочим столом розетку удобнее крепить над столешницей, как и в кухне, где периодически нужно подключать электроприборы, размещенные на рабочих поверхностях. Розетку под телевизор, музыкальный центр и прочее обычно монтируют довольно низко и размещают за оборудованием или мебелью.

Монтаж подрозетника

Для установки устройства потребуются перфоратор с насадкой-короной, рулетка, уровень, маркер.

Установку подрозетника выполняют после того, как протянута проводка и зафиксирована в штробе.

1. Размечают стену на выбранной высоте. Между центрами подрозетников должно оставаться расстояние в 72 мм, иначе декоративную панель не удастся посадить. Штробы должны быть строго выровнены по вертикали и горизонтали. Рекомендуется нарисовать контур.
2. Перфоратором с насадкой проделывают отверстие. Коронка должна полностью углубиться в бетонную стену.
3. Дрелью с насадкой или перфоратором проделывают штробы для проводов. Ширина и глубина каналов зависит от сечения кабеля и диаметра защитной гофры.
4. При надобности удаляют остатки бетона или кирпича молотком и зубилом. Если розетку монтируют на гипсокартон, чтобы сделать отверстия, используют строительный нож или специальную насадку.
5. На задней части подрозетника высверливают 3 отверстия под кабели. Между ними высверливают отверстия под вспомогательные провода.
6. Подрозетник должен плотно сидеть в углублении. Фиксируют его белым алебастрам или гипсом. Оба материала застывают очень быстро, так что готовить нужно небольшие порции.
7. Посадочное гнездо обмазывают алебастром изнутри. Слой должен быть достаточно плотный и толстый, чтобы при нажатии дно гнезда не проваливалось. В противном случае состав наносят еще раз.
8. Питающий кабель выводят через отверстие в подрозетнике.
9. Коробку с внешних сторон промазывают алебастром и вставляют в отверстие. При надобности заполняют щели еще одной порцией состава. Проверяют, чтобы крепежные винты соответствовали горизонтальному и вертикальному уровню розеток.

Высыхает алебастр в течение 2 часов. После этого можно подсоединять провода и ставить тройную розетку.

Во время работ по монтажу электричество в квартире должно быть отключено.

Схема подключения

Подключение тройной розетки выполняется с соблюдением всех правил безопасности. Первое и главное: снять напряжение не только с группы, к которой планируется подключение, но и с соседних контуров, расположенных рядом в распределительном щитке.

Если тройная розетка ставится дополнительно к уже имеющейся группе освещения, нужно удостовериться, что групповой автомат имеет нужный запас мощности. Если это не так, придется заменить прибор на более мощный. Если уже установлен автомат на 25 А, нужно пользоваться устройством аккуратно и не допускать одновременного включения 2 приборов отопления в один модуль.

1. Открывают распределительную коробку и находят нулевой, фазный и питающий провода для нужной группы. Кабели в щитке имеют разную окраску, что облегчает монтаж.
2. Зачищают концы кабеля, проведенного от места установки розетки. Прикручивают к жиле кабеля к фазному, нулевому и питающему проводу. Закрывают щиток. Модуль подразумевает автономную работу каждой розетки. Для этого гнезда подключают шлейфом между собой последовательно. Однако ПУЭ запрещает такой вариант. Часто это требование игнорируется. Чтобы его выполнить, нужно сделать три ответвления заземляющего провода с помощью опрессовки.
3. Разъединяют кусок кабеля, чтобы получить 3 фрагмента заземляющего провода – обычно он желто-зеленого цвета. Концы зачищают.
4. Соединяют фрагменты и заземляющую жилу и опрессовывают пресс-клещами. Изолируют гильзу куском термоусаживаемой трубки. Соединение небольшое и легко помещается в коробку.
5. Для последовательного соединения отрезают 2 нулевые и 2 питающие жилы. К первой розетке подключают жилы кабеля из щитка. Затем к первой клемме модули подключают фазную жилу, идущую от первой розетки ко второй, а ко второй клемме – кусок нулевого провода по такой же схеме.
6. Блок вставляют в гнезда и прикручивают винтами. Накрывают декоративной панелью и крышками.

Валера

Голос строительного гуру

Задать вопрос

Если две жилы затягивают в один контакт, их сечения должны быть одинаковыми. В противном случае жила меньшего сечения будет плохо контактировать и нагреваться. Это может привести к пожару.

Рекомендации при работе

Есть и другие советы, которые при подключении розеток стоит выполнять.

• Прежде чем начинать монтаж, необходимо проверить соответствие розеток и щитка, кабелей силе тока и напряжению.
• Монтаж тройного модуля в кирпичном доме допускается в пластиковую коробку. В деревянном во избежание пожара можно использовать только металлическую.
• При работе используются инструменты с пластиковой или каучуковой изоляцией. Резиновые защитные перчатки обязательны.
• Возле двери модуль устанавливают так, чтобы выключатель был ближе к дверному проему, чем розетки.

Схема подключения прицепа и помощь по установке

Глава 7

Оснащение вашего автомобиля надлежащей проводкой прицепа

Для любого автомобиля, буксирующего прицеп, требуется жгут проводов прицепа для безопасного подключения задних фонарей, сигналов поворота, стоп-сигналов и других необходимых электрических систем.

Если ваш автомобиль не оснащен работающей проводкой прицепа, существует ряд различных решений, идеально подходящих для вашего автомобиля. Это руководство, дополненное схемой проводки прицепа с цветовой кодировкой для каждого типа вилки, описывает каждое доступное решение, включая нестандартную проводку, врезную проводку и проводку для замены.

Если вы хотите заменить проводку на своем прицепе, ознакомьтесь с нашим руководством по замене проводки прицепа.

Посмотреть электрические схемы прицепа здесь!

3 Варианты установки проводки прицепа на вашем автомобиле

A. Заказная проводка

Жгут проводов plug-and-play для конкретного автомобиля, который не требует сращивания и имеет стандартный разъем для прицепа

B. Вставная проводка

Преобразователь заднего фонаря который вставляется в существующую проводку вашего автомобиля и обеспечивает стандартный разъем прицепа

C. Сменные вилки и розетки

Вилки и розетки для прицепов для сращивания и замены поврежденных разъемов проводки

Вариант A: Установка проводки по индивидуальному заказу

Проводка по индивидуальному заказу — идеальное решение для установки проводки фонарей прицепа на вашем автомобиле.

Пользовательский жгут проводов или «Т-образный разъем» — это жгут проводов для конкретного автомобиля, который подключается без каких-либо дополнительных действий и обеспечивает стандартный выходной разъем, например, плоский 4-контактный разъем.

Вся нестандартная проводка CURT поставляется с точными компонентами, необходимыми для полной установки на транспортном средстве, включая штекеры для конкретных транспортных средств и электрический преобразователь, если это необходимо.

Пример установки нестандартного жгута проводов Видео

Два типа нестандартной проводки

Нестандартные жгуты проводки

Нестандартный жгут проводов имеет несколько разъемов, которые используются для Т-образного соединения с узлом задних фонарей автомобиля, получая питание непосредственно от задних фонарей или от прямого подключения аккумуляторной батареи и обеспечения стандартного разъема проводки фонарей прицепа. В то время как нестандартные жгуты проводов обычно требуют двух или более точек соединения, сращивание и пайка по-прежнему не требуются.

Специализированные разъемы проводки

Хотя некоторые автомобили могут не оснащаться стандартным разъемом проводки прицепа, они могут иметь специальный разъем, специально предназначенный для подключения проводки, предоставленный производителем автомобиля. В специальном разъеме проводки используется одна вилка для подключения к этой заводской розетке и обеспечивается стандартный разъем проводки прицепа.

Оригинальная проводка прицепа для USCAR

Другим типом нестандартной проводки является проводка оригинального оборудования (OE) или проводка USCAR. Некоторые автомобили поставляются со стандартной розеткой USCAR, которая обеспечивает точку подключения жгута проводов CURT OE.

Как и Т-образный разъем, жгут проводов оригинального оборудования подключается к розетке USCAR без каких-либо разрезов, сращиваний или пайки и обеспечивает стандартный вывод проводки прицепа, например, 4-контактный плоский или 7-контактный штыревой контакт.

Узнайте больше о электропроводке USCAR

Вариант B: Преобразователь задних фонарей для сращивания проводки

Если нестандартная проводка недоступна для вашей конкретной марки и модели, может потребоваться преобразователь задних фонарей, чтобы оснастить ваш автомобиль надлежащим подключением проводки фонарей прицепа. .

Преобразователь заднего фонаря или электрический преобразователь подключается к вашему автомобилю и обеспечивает стандартный разъем для проводки прицепа, обычно плоский с 4 контактами. Преобразователь преобразует сложную систему проводки автомобиля в совместимую с простой системой проводки вашего прицепа. Чтобы узнать больше о автомобильных проводных системах, ознакомьтесь с нашим руководством по автомобильным проводным системам.

Пример видео установки врезной проводки

Вариант C: Замена проводки штекера автомобиля и прицепа

Если проводка вилки прицепа на вашем автомобиле или прицепе повреждена или работает неправильно, вы можете заменить разъем вилкой или розеткой CURT.

Вилки (со стороны прицепа) и розетки (со стороны автомобиля) доступны во всех стандартных форматах и ​​могут быть вставлены в существующую проводку вилки прицепа. Найдите приведенную ниже схему подключения фонарей прицепа, которая соответствует существующей конфигурации.

Если вы полностью меняете проводку своего прицепа, ознакомьтесь с нашим руководством по замене проводки прицепа.

Подключение фонарей прицепа

4-контактная схема подключения прицепа

Соблюдение стандартного метода подключения разъема прицепа жизненно важно для безопасности вашего автомобиля во время буксировки. Подключение проводов неправильного цвета приведет к несоответствию функций задних фонарей и путанице на дороге.

Используйте эту 4-контактную схему подключения, чтобы правильно подключить 4-проводную вилку прицепа.

• Зеленый  Правый поворот/тормоз
• Желтый  Левый поворот/тормоз
• Коричневый  Задние фонари
º Белый  Заземление

4-жильный прицеп

э язык. Прочтите полное руководство по перемонтажу для получения дополнительной информации.

5-контактная схема подключения прицепа

5-контактная схема подключения прицепа очень похожа на 4-контактную, но в нее добавлен синий провод для фонарей заднего хода или фонарей заднего хода.

Не у всех прицепов есть фонари заднего хода, поэтому при подключении 5-контактной вилки учитывайте свой собственный прицеп.

• Синий  Фары заднего хода
• Зеленый  Правый поворот/тормоза
• Желтый  Левый поворот/тормоза
• Коричневый

 Задние фонари 9 0087 º Белый   Заземление

5-проводная клемма

6-контактная клемма Схема электропроводки

6-контактная проводка прицепа представляет две новые функции: провод для подключения тормозов прицепа и провод для вспомогательного питания +12 В.

6-контактная проводка чаще всего используется на прицепах с гусиной шеей и позволяет использовать ее с контроллером тормозов.

• Коричневый  Задние фонари
• Синий  Электрические тормоза
• Зеленый  Правый поворот/тормоза
• Желтый  Левый поворот/тормоза
º Белый  Заземление

• Черный  +12 В

6- Wire Trailer

Круглая 7-контактная электрическая схема

7-контактная круглая вилка для прицепа отличается от 7-контактной плоской вилки RV. Соединения проводки и размещение отличаются.

Перед подключением обязательно проверьте разъем вашего прицепа.

º Белый  Масса
• Коричневый  Задние фонари
• Зеленый  Правый поворот/тормоза
• Красный  Вспомогательное питание
90 003 • Желтый  Поворот налево / тормоза
• Черный  Фары заднего хода
• Синий Электрические тормоза

7-проводная вилка для прицепа (круглые штыри)

7-контактная электрическая схема прицепа для отвала RV — SAE

Конфигурацию SAE 7-контактной вилки для RV не следует путать с традиционной конфигурацией. Разные цвета проводов используются для разных функций.

Проверьте свой трейлер перед подключением.

• Коричневый Задние фонари
• Желтый Левый поворот/тормоза
º Белый Масса
• Синий Электрические тормоза 9008 7 • Зеленый Правый поворот / тормоза
• Оранжевый +12 В
• Серый Фонари заднего хода

7-проводная схема подключения прицепа (RV Blade — SAE)

7-контактная схема подключения RV Blade прицепа — традиционная

7-контактная схема подключения прицепа — одна из самых популярных конфигураций проводки, особенно традиционная конфигурация по сравнению с SAE J2863.

Используйте эту 7-контактную схему подключения прицепа, чтобы правильно подключить 7-контактный разъем прицепа.

• Зеленый  Задние фонари
• Красный  Левый поворот/тормоза
º Белый  Заземление
• Синий  Электрические тормоза
90 003 • Коричневый  Правый поворот/тормоза
• Черный  +12 В
• Желтый  Фонари заднего хода

7-проводной прицеп (отвал RV — традиционный)

Примечание. Не все прицепы оснащены фонарями заднего хода (желтый провод). Положение этого провода может варьироваться в зависимости от вашей конкретной настройки.

Цвета и схемы проводки вилки прицепа

Примечание. Цвет провода заземления на всех типах вилки прицепа всегда белый. Другие цвета различаются по функциям в зависимости от конфигурации.

Скачать полную таблицу

7-ходовой отвал RV — традиционная конфигурация

• Зеленый  Задние фонари
• Красный  Поворот налево / тормоза
º Белый  Заземление
• Синий  Электрические тормоза
• Коричневый  Правый поворот/тормоз
• Черный  +12 В
• Желтый  Фары заднего хода

7-направленный отвал RV — конфигурация SAE J2863

• Коричневый Задние фонари 90 087 • Желтый Левый поворот/тормоз
º Белый Земля
• Синий Электрические тормоза
• Зеленый Правый поворот / тормоза
• Оранжевый +12 В
• Серый Фонари заднего хода

Различия в 7-контактной проводке прицепа

Традиционная конфигурация

Традиционный формат лезвий RV с 7 направляющими обычно используется на 5-колесных прицепах, туристических прицепах и кемперах. Цвета проводки прицепа для этой конфигурации отличаются от цветов для конфигурации SAE.

Конфигурация SAE J2863

7-ходовой формат SAE J2863 RV обычно используется на прицепах с гусиной шеей, грузовых прицепах, грузовых прицепах и прицепах для оборудования.

7-сторонняя круглая

º Белый  Заземленный
• Коричневый  Задние фонари
• Зеленый  Правый поворот/тормоз
• Красный  Вспомогательное питание
• Желтый  Левый поворот/тормоз
• Черный  Фары заднего хода
• Синий  Электрические тормоза

6-ходовой круглый

• Коричневый  Задние фонари
• Синий  Электрические тормоза
• Зеленый  Правый поворот/тормоза
• Желтый  Левый поворот/тормоза
º Белый 900 04  Заземление
• Черный  +12 В

6-сторонний квадрат

º Белый  Заземление
• Красный  +12 В
• Синий  Электрические тормоза
• Желтый  Поворот налево / тормоза
• Коричневый  Задние фонари
• Зеленый  Поворот направо / тормоза

5-сторонняя плоская

• Синий Фонарь заднего хода
• Зеленый Правый поворот / тормоза
• Желтый Левый поворот / тормоза
9 0003 • Коричневый  Задние фонари
º Белый  Заземление

4-сторонний круглый

• Зеленый  Правый поворот/тормоз
º Белый  Заземление
• Желтый  Левый поворот/тормоз
• Коричневый  Задние фонари

Четырехходовой плоский

• Зеленый  Правый поворот/тормоза
• Желтый  Левый поворот/тормоза
• Коричневый  Задние фонари
º Белый  Заземление

Общие разъемы для прицепов типа 90 007

Прицепы оснащены различными типами вилок в зависимости от их электрических компонентов. В приведенной ниже таблице приведены примеры распространенных прицепов и типы вилок, которые они обычно используют.



Прицеп Тип	Общий Тип разъема	Альтернативные типы разъемов
Универсальный прицеп	Четырехходовая плоская	6-ходовой круглый	7-ходовой отвал RV
Лодочный прицеп без импульсных тормозов	Четырехходовая плоская	7-ходовой нож RV (используется редко)
Лодочный прицеп с импульсным тормозом	5-ходовая плоская	6-ходовой круглый	7-ходовой нож RV
Выдвижной кемпер	6-гранный квадрат	6-ходовой круглый
Туристический прицеп	7-ходовой нож RV	6-ходовой круглый	7-ходовой круглый
5-колесный прицеп	7-ходовой нож RV	6-ходовой круглый
Прицеп «гусиная шея»	6-ходовой круглый	7-ходовой нож RV
Узнайте больше о различных типах прицепов здесь. Обратитесь к схемам проводки выше для функций цветов проводки прицепа.

Буксировка 101 Содержание

Ищете больше?

Узнайте больше полезных советов и руководств в блоге Lippert — это место, где вы найдете все, что связано с автодомами, буксировкой, катанием на лодках и не только!

Патрон для лампы Wyze

x

Запрошенное количество превышает максимально допустимое количество в корзине

Перейти к информации о продукте

• Wyze Lamp Socket открывает полноэкранное видео в том же окне.

1 / из 8

Сделайте свое наружное освещение умным. Power Wyze Cam v3 без розетки.

Патрон для лампы Wyze — 1 шт. 10,99 $

Розетка для лампы Wyze + комплект Wyze Cam v3 $39,99

Варианты продукта

Патрон для лампы Wyze — 1 упаковка — 10,99 долларов США Розетка для лампы Wyze + комплект Wyze Cam v3 — 39,99 долларов США

Сделайте наружное освещение умным. Power Wyze Cam v3 без розетки.

Часто задаваемые вопросы

Пользователи могут оставлять выключатель питания постоянно включенным, но для экономии энергии свет не обязательно должен оставаться включенным все время. Свет включается при обнаружении движения или человека.

Включите их всех (до 5) в течение 30 секунд, и они найдут себя, свяжутся и сформируют группу. Как только они образуют группу, вы можете одновременно управлять каждым патроном в группе.

Только 1 (одна) камера Wyze Cam v3 на патрон лампы.

Да, конечно. Все розетки подключаются по беспроводной сети и могут включаться/выключаться одновременно. В настоящее время мы поддерживаем до 5 ламповых патронов, объединенных в одну группу.

Нет, каждая розетка Wyze Lamp поставляется с выделенным кабелем для подключения к v3. Не используйте другие кабели Wyze Cam v3.

Нет, он не поддерживает Wyze Cam v1/v2 или Wyze Cam Pan v1/v2, так как они не могут обмениваться данными с гнездом лампы. Wyze Cam Outdoor также не поддерживается, поскольку USB-кабель не предназначен для поддержки этой камеры и может нарушить встроенную гидроизоляцию камеры.

Нет, у вас должна быть хотя бы одна камера Wyze Cam v3, подключенная к гнезду лампы.

В настоящее время мы поддерживаем разъемы E26. (Ссылка на E26 против E12)

Расстояние до 82 футов (25 метров) друг от друга.

Да, вы должны постоянно держать выключатель, который включает патрон лампы. Вы можете использовать приложение Wyze, чтобы включать/выключать свет, устанавливать расписание для его автоматического включения/выключения или запускать свет при движении.

Нет, он не защищен от атмосферных воздействий и не соответствует классу защиты IP. Он имеет рейтинг UL для влажных мест и должен быть защищен от прямого дождя и воды.

Нет, ни в начальный, ни в дополнительный комплект не входит лампа.

Да, вы можете запланировать включение/выключение света в приложении Wyze.

Мы используем передовое обнаружение движения от Wyze Cam v3 для обнаружения движения и включения вашего света.
