Как установить и подключить розетку своими руками: от теории до практики

Несмотря на то, что такая задача, как установка розеток, считается несложной, на практике может вызвать ряд вопросов, особенно у тех, кто решил это сделать своими руками, не имея опыта. В статье вы найдете подробную информацию, как о самом процессе монтажа, так и необходимых для этого инструментах. Надеемся, что пошаговые инструкции, советы и рекомендации помогут прийти к правильному решению.

Классификация розеток по типу установки

Бытовые быстроразнимаемые электрические разъемы (розетки), в соответствии с указанной классификацией, принято делить на два типа:

  1. Накладные, устанавливаются, непосредственно, на поверхность стены. Из-за данного способа установки их еще называют внешними. Монтаж может производиться практически на любой тип поверхности (кирпич, бетон, дерево и т.д.).
  2. Встраиваемые. Данный термин указывает, что монтаж будет производиться в посадочные гнезда, как правило, сделанные в стенах.

Если с первым типом вопросов, как правило, не возникает, то со вторым, есть нюансы. Как уже было сказано выше, монтаж производится в посадочные гнезда, подвиды которых существенно отличаются друг от друга.

Конструкцию этих устройств мы приводить не будем, поскольку подробное описание можно найти в других публикациях на нашем сайте.

Классификация, особенности и размеры подрозетников

В зависимости от материала поверхности, где будет производиться монтаж, посадочные гнезда разделяют на два вида:

  1. Под гипсокартон.
  2. Для бетона и кирпича.
Подрозетники: для гипсокартона (А) и бетона или кирпича (В)

Различия между этими видами заключается в том, что первые фиксируются при помощи специальных ушек (отмечены красными кругами на рисунке 3), а вторые «вмораживаются» в стену гипсовым раствором.

Помимо этого «стаканы» могут быть одинарными и составными. Первые (именно они показаны на рисунке 3) применяются для одинарных конструкций, вторые — для группы розеток.

Составные подрозетники для гипсокартона (А) и бетона или кирпича (В)

Если планируется установить две электроточки, то имеет смысл не сверлить второе отверстие для подрозетника, а выбрать двойную конструкцию розетки. Это особенно актуально, когда монтаж производится в бетонную поверхность.

Конструкция двойной розетки под установку в один подрозетник

Что касается материала, то для бетонных, кирпичных и гипсокартонных поверхностей используется пластик, если скрытый монтаж производится в горючем основании, то необходимо использовать металлические подрозетники.

Завершая тему посадочных гнезд, приведем их стандартные размеры, эта информация будет полезна как на этапе проектирования, так и при монтажных работах.

Типовые размеры подрозетников

Закончив с теорией, перейдем, непосредственно, к процессу установки. Начнем от простого к сложному.

Монтаж накладных розеток

Это наиболее простой вариант установки, если придерживаться приведенной ниже инструкции, то проблем с установкой не возникнет. Будем исходить из того, что разметка мест расположения электроточек уже произведена, в этом случае алгоритм действий будет следующий:

  1. Подготавливаем инструмент и необходимые материалы. Нам понадобятся:
  • дрель или перфоратор (в зависимости от типа поверхности), а также соответствующие сверла;
  • крепеж, он также подбирается в зависимости от материала стены;
  • металлическая пластина по размеру розетки (если установка производится на деревянную поверхность;
  • отвертка и сама розетка.
  1. Разбираем конструкцию на составные элементы (откручиваем верхнюю панель, снимаем механизм с нижней панели). Пример разобранной наружной розетки
  2. Вырезаем заглушку, через которую будет подводиться провода (на рисунке выше отмечена зеленым кругом).
  3. Прикручиваем нижнюю панель к стене (если она из горючего материала, подкладываем заготовленную заранее металлическую пластину). Если стена бетонная или кирпичная, предварительно необходимо в местах крепления просверлить отверстия под дюбели. Крепежные отверстия на корпусе отмечены на рисунке 7 красными кругами. Перед тем как затянуть крепеж, следует выставить основание по уровню.
  4. Устанавливаем механизм на основание.
  5. Производим подключение (подробно об этом процессе будет рассказано в отдельном разделе, поскольку он выполняется одинаково для всех типов устройств).
  6. Прикручиваем внешнюю панель.

Как видите, ничего сложно в данном процессе нет. Теперь перейдем к встроенной установке.

Монтаж в гипсокартон

Для данного процесса нам потребуются следующие инструменты:

  • Дрель или шуруповерт.
  • Коронка для гипсокартона (Ø 67 мм), это специальная насадка для дрели, служащая для вырезания отверстий.
Набор коронок различного диаметра для работы с гипсокартоном

В крайнем случае, если такой насадки нет, то отверстия можно прорезать обычным канцелярским ножом, но делать так не рекомендуется. С другой стороны, при этом можно обойтись без дрели или шуруповерта.

  • Отвертка (с ее помощью разбирается и собирается розетка, а также прикручивается «стакан»).

В первую очередь нам следует установить подрозетник, делается это следующим образом:

  1. Устанавливаем насадку с коронкой на шуруповерт (дрель), после чего в отмеченном месте прорезаем отверстие.
  2. Выламываем в посадочном гнезде заглушку под провод, после чего заводим туда электропровода.
  3. Вставляем «стакан» в гипсокартон и закручиваем прижимные винты (отмечены зеленым на рис. 1).

Когда подрозетник установлен, можно приступать к отделочным работам, и по их завершению продолжаем монтаж встроенной электроточки. Очередность действий следующая:

  1. Разбираем конструкцию на элементы, как правило, достаточно снять лицевую панель.
  2. Подключаем к клеммам провода.
  3. Устанавливаем основание с механизмом в «стакан», выставляем его по уровню, после чего фиксируем. Фиксация розетки
  4. Прикручиваем лицевую панель.

Монтаж в бетон или кирпич

Как всегда начинаем с подготовки инструментов, в этом случае нам понадобятся:

  • Если монтаж производится в бетон, желателен перфоратор, для работы с кирпичом подойдет и ударная дрель.
  • Отвертка.
  • Коронка для бетона, не путать с насадкой для гипсокартона, если попробовать сделать отверстие последней, она моментально выйдет из строя. Подробную информацию о коронках для бетона и кирпича можно получить на нашем сайте.
Коронка для бетона

В качестве альтернативы можно использовать сверло по бетону, в этом случае высверливаются отверстия по периметру посадочного места для «стакана», потом лишний материал выбивается. Этот вариант довольно трудоемкий, он может быть оправдан, только если нужно сделать одно-два отверстия.

Помимо этого, нам потребуется гипс, чтобы сделать раствор для «вмораживания» посадочных гнезд.

Алгоритм действий для установки подрозетника для бетона:

  • Устанавливаем на перфоратор насадка-коронка соответствующего диаметра, после чего высверливаем отверстие (А на рис 11). Нужно приготовиться к тому, что эта процедура довольно пыльная, поэтому следует позаботиться о защите глаз и органов дыхания при помощи очков и респиратора. Чтобы ограничить распространение бетонной пыли помещение можно «запечатать» воспользовавшись полиэтиленовой пленкой и монтажной лентой.
  • Выбиваем бетон (В), чистим от пыли отверстие (С).
  • Производим подготовку посадочного гнезда (выламываем заглушку для подвода кабеля), потом в «стакан» заводим провода.
  • Замешиваем гипсовый раствор и обмазываем им посадочное место (D), после чего засовываем в него подрозетник (E). Выдавленные излишки раствора удаляем (F).
Установка посадочного гнезда в бетон

После того, как гипсовый раствор застыл, можно начинать отделочные работы. После их окончания приступаем ко второй фазе – установке электроточек. Поскольку для гипсокартонных, бетонных и кирпичных стен используются одни и те же встроенные розетки, алгоритм их монтажа ничем не отличается. То есть, он производится аналогично описанному выше процессу с гипсокартоном, поэтому приводить его повторно не имеет смысла.

Особенности подключения (электрическая часть)

Перед тем, как начинать данный этап работы, необходимо обязательно убедиться, что электропроводка обесточена. То есть, подойдите к вводному щитку и отключите автоматы, если это не было проделано ранее. Помимо этого по нормам ТБ требуется повесить табличку «Не включать работают люди!», но в быту это требование, как правило, игнорируют. В любом случае будет не лишним предупредить домашних, а лучше закрыть электрощиток на замок.

После того, как нормы ТБ выполнены, можно приступать к подключению. В первую очередь необходимо обрезать излишки провода, оставив примерно 10 см. Концы зачищаются, желательно использовать для этой цели специальный инструмент – стриппер, он позволяет быстро снять изоляцию, не повредив токоведущую жилу (ТКЖ). За не имением такового можно воспользоваться ножом для зачистки проводов, в крайнем случае, подойдет и обычный канцелярский нож.

Если в проводке используются многожильные провода, их концы необходимо опрессовать или залудить. В быту это требование часто игнорируют, что в корне неправильно, поскольку возрастает вероятность возникновения неплотного контакта, что может стать причиной пожара. Поэтому не ленитесь хотя бы залудить концы провода. Если используется кабель с монолитной ТКЖ, лудить или опрессовывать концы ненужно.

Далее подготовленные провода подключаются к соответствующим контактам, схема подключения для сети с заземлением и без такового представлена ниже.

Подключение розетки к сети без заземления (А) и с заземлением (В)

Соответственно, электроточки с заземлением (В на рис. 12.)можно использовать в обоих вариантах.

Если подключается группа розеток, то они должны быть включены параллельно, при этом заземляющий провод должен подводиться от общей точки, так как это показано на рисунке ниже.

Подключение группы розеток

Это делается для того, чтобы в случае «отгорания земли» на первой розетке, другие электроточки в группе не остались без заземления.

Важно при подключении проследить, чтобы провода в зажиме были хорошо затянуты, в противном случае будет нарушен контакт, чем это грозит, было описано выше.

Что касается стандарта, нормирующего расположения в розетки нуля и фазы, то его не существует, но хорошим тоном считается, когда все подключения в квартире или доме выполнены однотипно.

Кратко о выдвижных розетках

В статье мы не уделили внимания данному типу электроточек. Эта концепция только недавно была представлена на рынке, но, тем не менее, она быстро завоевывает популярность.

Выдвижная розетка, встроенная в столешницу

Конструктивно такие устройства значительно сложнее типовых изделий, соответственно их стоимость значительно выше. Не маловажное влияние на цену также оказывает фактор новизны. В ближайшее время на нашем сайте будет представлен обзор этих аппаратов, включая информацию, как установить розетку данного типа.

Установка розеток и выключателей. Правила и порядок монтажа

Домашнему мастеру довольно часто приходится заниматься таким делом, как установка розеток и выключателей. На первый взгляд в этой работе нет ничего сложного. Но на практике часто возникает много вопросов и проблем.

Чтобы установленная вами розетка не оказалась в дальнейшем проблемой или опасностью, о ее конструкции и методах установки необходимо владеть элементарными знаниями. Если розетка или выключатель установлены и подключены правильно, то нет необходимости в установке дополнительных фильтров, защит.

Правила

Розетка, а также выключатель, являются распределительными электроустройствами, при их монтаже требуют соблюдения мер безопасности по ПТБ. Рядом с установщиком во время работы должен находиться помощник, который наблюдает за работой. Он должен быть обучен методам оказания первой помощи при ударе током.

Если решили сами установить электрическое устройство, то необходимо выполнять определенные правила:
  • Проводить монтаж электроустановок в квартире разрешается только при отключенном питании электричеством. Перед началом работы проводятся подготовительные операции: стены штробят, делают отверстия и лунки, прокладывают проводку, не производя подключения.
  • Каждый провод перед подключением проверяется на наличие напряжения. По положениям ПТБ нужно знать, что при электромонтажных работах на отключенных токоведущих деталях в любое время может возникнуть напряжение.
  • Установка розеток и выключателей должна выполняться без касания тела человека с оголенными контактами проводов.
  • В случае удара электрическим током нужно знать, что скорость реакции наблюдающего является очень важным фактором.

При действии тока величиной 10 мА 0,2 секунды вызывает у человека неприятные эмоции и ощущения. Если электроток действовал около 1 секунды, то может возникнуть дрожь, озноб, ощущения болезненного типа, которые могут увеличиться в дальнейшем, тогда потребуется стационарное лечение. При воздействии электричества 10 секунд и более, возникает обморочное состояние, остановка сердца, требующая экстренной медицинской помощи. Для этого есть 15 минут, в противном случае может наступить смерть.

Если объяснить проще, то при ударе током электрика, нужно немедленно оттащить его за одежду от токоведущих частей, а не идти выключать питание, иначе будет поздно оказывать помощь.

Варианты исполнений

Выключатели и розетки могут иметь как одинарное, так и соединенное в общий корпус исполнение, с одной крышкой. Это называется розеточным модулем. Если на поверхности стены установлен ряд розеток, то это розеточная группа. Установка производится в стандартный подрозетник как в модуле, так и в одиночном варианте.

В розеточный модуль иногда входят розетки различного назначения: для телевидения, телефона, интернета и т.д. Модули розеток более сложной конструкции выполняются в виде электромонтажного короба. На рисунке он показан справа.

По правилам в таком коробе по требованиям электробезопасности провода сигнального вида и силовые не должны касаться друг друга, а также пересекаться. Поэтому короба изготавливают с секциями. В каждой секции имеются свои клеммы подключения. При раскладке проводов в коробе надо обратить внимание на обозначения секций, чтобы не перепутать расположение проводов.

Встроенная розетка

Это простое исполнение обычной современной розетки.
Она имеет следующие особенности:
  • Заменить розетку можно даже при неисправном подрозетнике, при этом не повреждая поверхности стены, так как крышка закрывает место ее крепления.
  • Есть возможность поставить розетку на обшивке стены, при этом нет необходимости определять расстояние до основной стены.
  • При монтаже накладной розетки на гипсокартон, применяется специальный подрозетник с повышенной надежностью.
  • С таким же подрозетником накладная розетка устанавливается на деревянные поверхности. При коротком замыкании, дуга замыкается на металлической обойме, и не идет дальше на провода.
Выдвижная розетка

Этот вид розетки прямо противоположен по конструкции накладной розетке. Выдвижной модуль розеток стала наиболее популярной в последнее время. Ее дизайн в сложенном виде не портит интерьер. Одним из недостатков такой конструкции можно отметить, что в выдвинутом виде розетка создает некую опасность получения травм. Есть много случаев о происшествиях из-за выдвинутых модулей розеток. Однако, несмотря на это, такой вариант продолжает продвигаться на рынке.

Материалы и инструменты
Установка розеток и выключателей требует следующего оборудования и материалов:
  • Индикатор тока.
  • Две отвертки (прямая и фигурная).
  • Плоскогубцы с изолированными ручками.
  • Кусачки.
  • Нож для монтажа.
  • Изоляционная лента.
  • Изолирующие колпачки и электропроводная паста.
  • Силиконовый герметик (маленький тюбик).
  • Электрическая дрель.
  • Коронка диаметром 67 мм (для выполнения отверстия в гипсокартоне).
  • Коронка для бетона, высота 45 мм, диаметр 70 мм.
  • Несколько мелких сверл, дюбель-гвозди.
  • Съемник изоляции.
Снятие изоляции

Профессиональные монтажники производят снятие изоляции на автоматизме, бокорезами надкусывают изоляцию и резко дергают. Но это делается при большом опыте работы. Для новичка лучше пользоваться определенными правилами. Оптимальным способом является приобретение специального съемника, тем более, что он пригодится для дальнейшей жизни. С его помощью можно снимать оболочку изоляции аккуратно, без надрезов жил провода.

Чаще применяются съемники в виде щипцов или клещей. Их требуется отрегулировать для диаметра провода:
  • Диаметр жилы провода и толщина изоляции разных марок проводов отличаются. На щипцах есть регулировочный винт, которым производится точная регулировка снятия изоляции без закусов жил.
  • Щипцы дергают вдоль провода, а клещи боковым движением. На практике щипцы оказались удобнее в применении, особенно при коротких концах провода.
  • Отрезать кабель можно щипцами, если регулировочный винт вывернуть до конца.
  • Стоимость щипцов несколько ниже, чем клещей.
Соединение проводов

Часто установка розеток и выключателей сопровождается соединением проводов. По правилам не рекомендуется производить соединения проводов в электропроводке квартиры.

Но иногда приходится это делать, чтобы не портить облицовку стены и не делать ремонт поверхности.
Порядок сращивания проводов:
  • На концах проводов очищают изоляцию на 5 см.
  • Два провода держат в левой руке за изоляцию.
  • Расположение проводов в руке должно быть параллельным, плотно друг к другу.
  • Обрезанные края изоляции должны быть на одном уровне.
  • В правую руку берут плоскогубцы и скручивают жилы проводов по направлению хода часовой стрелки.
  • Плоскогубцами сдавливают скрутку небольшим усилием.
  • Плоской отверткой берут немного холодного припоя и наносят на скрутку.
  • Быстро надевают колпачок для изоляции (СИЗ) и проворачивают его по часовой стрелке.
  • После того, как припой затвердеет, в колпачок вдавливают герметик.
Замена, перенос выключателя или розетки

При замене сгоревшего выключателя лучшим вариантом будет установить накладной вариант, так как отдельно колодки для выключателей не продают, а старый корпус подрозетника от обгорания покороблен. Также поступают и с розеткой.

Чтобы перенести на новое место выключатель или розетку во время облицовки стен, достаточно нарастить провода по описанной выше методике. Провода укладывают параллельно полу на такой же высоте, как старая розетка. Новый выключатель устанавливают на основную стену, либо на обшивку. Важным моментом является достаточная длина конца провода для подключения.

Если вы не хотите портить отделку стены, но необходимо перенести розетку и увеличить число гнезд, то оптимальным вариантом является применение модульного блока. Он фиксируется в любом месте на стене и соединяется вилкой со старой розеткой.

Перед этим лучше разобрать старую розетку и убедиться в хороших контактах соединений. При необходимости ее скрутки и контакты нужно зачистить и обработать холодным припоем.

Установка розеток и выключателей на бетонной поверхности

При монтаже на бетоне необходимо знать толщину отделки поверхности стены, так как край подрозетника должен находиться на уровне поверхности стены. Подрозетник фиксируется обычно на дюбелях с саморезами. Если в подрозетнике нет отверстий для крепления, то их предварительно сверлят, располагая центры отверстий перпендикулярно оси контактов розетки.

При установке на отделанную стену коронкой выбирают лунку для подрозетника с небольшим запасом по глубине и диаметру. Лунку заполняют раствором алебастра, протягивают провода в отверстие подрозетника и устанавливают его в лунку. Затем выравнивают подрозетник по шаблону из доски или фанеры по толщине отделки, пока раствор не затвердел.

Установка розеток и выключателей на гипсокартон

Для этого существуют специальные подрозетники со скользящими упорами.

Порядок монтажа:
  • Сверлить отверстие 70 мм коронкой.
  • Вывести кабель в подрозетник.
  • Установить подрозетник с проводом.
  • При скользящих упорах потянуть до упора за фиксирующую ленту, оставшиеся края откусить кусачками.
  • При поворотных упорах завинтить саморезы до упора.
  • Зачистить изоляцию проводов, завести в клеммы, установить колодку в подрозетник до упора, затянуть винты лапок.
  • Установить крышку, проверить ее плотное прилегание к стене.

При таком способе установка розеток и выключателей в гипсокартон позволяет облегчить заделку кабеля и его дальнейшее сращивание, так как под обоймой колодки имеется достаточное пространство.

Если соблюдать элементарные правила монтажа собственными руками, то можно легко и просто заменить или установить новые выключатели и розетки.

Похожие темы:

Как правильно установить и подключить розетку? Схемы подключения

установка розетки своими руками

Подключаем розетку своими руками

При выполнении строительных или ремонтных работ обойтись без розетки практически невозможно. Поэтому давайте рассмотрим, как правильно выполняется установка и подключение розетки.
Первое что важно выполнить — это отключить подачу электричества в помещение, где планируется выполнять подключение розетки. После отключения источника питания, рекомендуется дополнительно убедиться в том, что электричество отключено. Далее, выполняется подготовка коробки (подрозетник), в которую будет установлена новая розетка. Важно чтобы провода в ней находились в свободном доступе.

Установка новой розетки

Последовательная установка розетки

Первым делом берется в руки розетка и разбирается, отсоединяется наружный корпус от внутренней части. Далее, берем плоскогубцы, с помощью которых обрезаем лишний провод. Как правило, оставляется не больше и не меньше 10 см провода для подключения розеток. Именно такой длины вполне достаточно для того, чтобы подключение выполнить максимально качественно и удобно. С каждого конца провода удаляется 1 см изоляции.

Зачистка концов проводов для подключения розетки

Зачистка проводов с помощью съемника изоляции

Размещение розеток с учетом потребителей

блок на две розетки

Перед установкой розеток стоит определиться с их численностью, а также их местоположением. Условия размещения таких элементов напрямую связаны с местоположением потребителей электрической энергии, которые весьма неподвижны в виде холодильника, телевизора и компьютера. В таких местах, как правило, монтируется несколько розеток (блок розеток от 2 до 5 шт.) для обеспечения возможности подключения вспомогательных электрических приборов. Это, более оптимальное решение, нежели использование тройников и удлинителей. Ведь это приводит к дополнительной нагрузке на розетку, что значительно сокращает срок ее использования.

Блок розеток подключается методом шлейфа (параллельно)

Подключение розеток с помощью шлейфа

Схема подключения блока розеток — шлейфом

Горизонтальный блок розеток

Также необходимо учесть и розетки для временных приборов. Сюда можно отнести элементы в виде пылесоса, ноутбука, зарядного устройства для мобильного устройства и утюга. Большинство специалистов не рекомендуют устанавливать розетки в санузлах с целью предотвращения попадания влаги, что может привести к выходу из строя розетки, а в отдельных случаях может привести к различным травмам у человека.  Если все же не обойтись без розетки, например для электрического бойлера, розетку нужно установить специальную, защищенную от влаги с уровнем защиты не менее IP-44 .

Накладная влагозащитная розетка для ванной комнаты

В сырых помещениях устанавливают розетки с уровнем защиты не менее IP44
Монтаж розеток производят на уровне от 30 до 80 см от чистого пола в местах, которые доступны для подключения потребителей и для проведения качественного обслуживания. При этом дистанция до приборов не должна быть большой, чтобы электрический шнур не натягивался, а свободно провисал.

Различные способы крепления розеток

Способ крепления розетки напрямую связан с ее конструктивными особенностями, материалом, который находится в основе стены, а также каким образом проложен кабель. Если он прокладывается в пластиковых коробах, то довольно часто применяются розетки для выполнения наружной установки. Крепление таких элементов проходит с помощью саморезов на гипсокартонную перегородку или дюбель-гвоздей на кирпичную или бетонную стену. Когда проходит проводка внутреннего кабеля (скрытого типа), то розетки должны иметь совершенно иную конструкцию и их крепление происходит на заранее установленную коробку.

Суппорт розетки крепиться к установочной коробке с помощью винтов

Суппорт крепится к коробке с помощью винтовМеталлический суппорт розетки

Последние элементы также имеют различную конструкцию, что определяется материалом, который содержится в основе возведенных стен. Если отделка проводилась из гипсокартона, то в нем проделывается отверстие, согласно размера коробки, а саму коробку прижимают к гипсокартону с помощью специальных винтов. Затем проходит подключение проводов к розетке, и лишь потом она крепится к коробке.

Установка коробок для розеток в гипсокартоне

Монтаж розеток в гипсокортонную стену

Если потребуется монтировать розетку на стену с бетонным или кирпичным основанием, то необходимо изначально воспользоваться специальной коронкой и проделать в стене кольцевую канавку по размеру коробки, а лишь потом с помощью зубила или перфоратора выбрать середину. В образованную нишу устанавливается и закрепляется коробка. Установка и крепление розетки проходит аналогичным способом, как в гипсокартонной перегородке.

Установка коробок на твердом основании

Скрытая установка розеток

Места расположения розеток

В ванной комнате  достаточно установить несколько розеток для оптимизации работы стиральной машины, электрической бритвы и фена. В стандартных комнатных помещениях устанавливается до 4 розеток, а в прихожей потребуется установка как минимум одна розетка.  Линии должны быть обеспечены защитой УЗО для защиты человека от поражения электрического тока.

Риск получить электротравму если нет УЗО

При подключении групп потребителей торопиться не следует, поскольку от правильности выполнения работы будет зависеть долговечность и эффективность работы розеток и кроме этого, ваша безопасность.

Подключаем розетки в соответствии расцветки проводов

Для удобства при выполнении работы при производстве электрического провода применяются цветовые оттенки, позволяющие безошибочно определить предназначение провода. Так, синий указывает на то, что провод должен подключаться к «нулю», к фазе подключаются провода с белым оттенкам, а к заземлению подключаются провода с желто-зеленым оттенком. Это самая распространенная цветовая палитра проводов, бывает и другая цветовая гамма проводов.

Подключаем розетки по расцветке проводов

Подключение розетки по расцветке

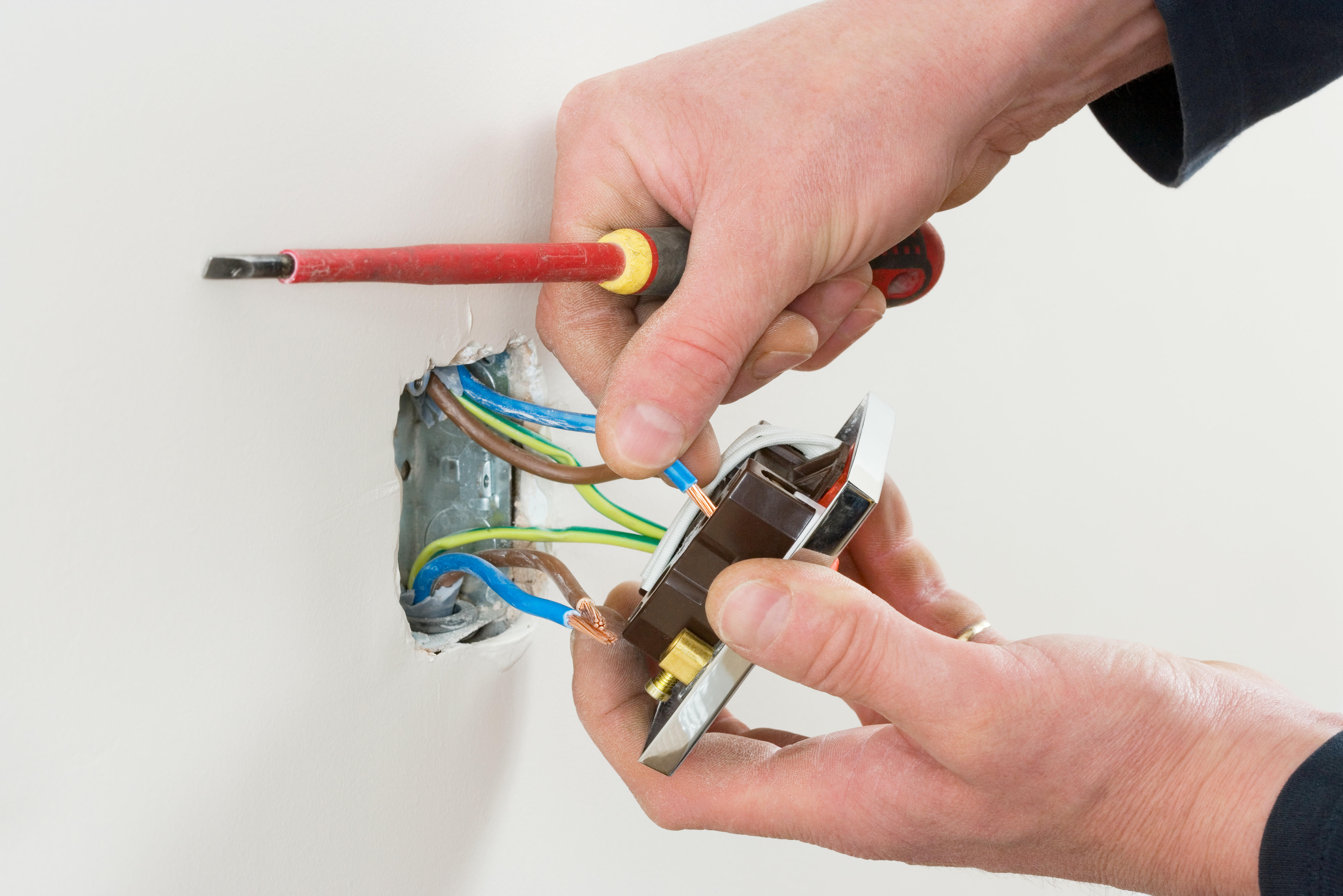

Разобравшись, какой провод, к какой клемме подключать, можно приступить к работе. Конец провода вставляется в гнездо и при помощи имеющегося винта затягивается до максимума.

винтовой зажим проводов в розетке

После того как провода будут подключены к розетке ее необходимо вставить в коробку. Фиксируется розетки при помощи специальных зажимов, которые по мере вкручивания расходятся и прижимаются к стенкам подрозетника.

Когда розетка будет надежно установлена в коробке, выполняется установка наружной крышки.

Установка наружной крышки для розетки

Облицовочную крышку розетки стянуть винтом

Все что требуется, крышку приложить к внутренней части розетки и стянуть их между собой винтом. При закручивании винта необходимо соблюдать осторожность, поскольку если перетянуть винт, то крышка розетки может сломаться. Все подключение закончено, теперь включаем и проверяем выполненную нами работу и если все в порядке можно начинать эксплуатировать розетку.

Убеждаемся в наличии питания в розетке

Тестируем розетку на наличие питания

Видео. Как правильно установить и подключить розетку?

Оцените качество статьи:

Как разместить розетки и выключатели в квартире правильно и удобно

Кухня

1. Для бытовой техники и внутреннего освещения

Перед установкой кухни важно спланировать расположение техники и ее количество, чтобы предусмотреть нужные розетки. Стандартные предметы: плита или варочная панель и духовой шкаф, холодильник, вытяжка. Опционально: микроволновая печь, посудомоечная машина, чайник, кофемашина, тостер, мультиварка, встроенное освещение.

При ремонте вы не можете точно знать, появится ли у вас тостер через несколько лет или нет, поэтому лучше заранее сделать чуть больше розеток. При этом нужно учесть, что не каждый раз мелкая бытовая техника будет использоваться и подключаться к сети одновременно. В итоге получается примерно 7-8 розеток только в районе кухонного гарнитура. Добавьте еще пару штук около обеденного стола — вдруг вам понадобится подключить телефон на зарядку или вы захотите поставить там настольную лампу.

Фото: Instagram 9520383777marat

Рекомендуемая высота установки розеток для встроенной техники: 30-60 см. Некоторые размещают их в цоколе мебели — на высоте 5 см от пола. Нельзя располагать розетки непосредственно за встроенными электроприборами. Розетку для вытяжки лучше сделать на высоте 50-60 мм от верха кухонного шкафа. Ее не должен закрывать вентиляционный воздуховод.

Розетки над столешницей расположите на высоте 10-30 см от рабочей поверхности.

Фото: Instagram sdelano.ru

2. Для дополнительной техники

Иногда розетки на кухне нужны и для пылесоса. В таком случае их стоит расположить на высоте 30-40 см от пола.

Общий кухонный выключатель иногда выносят в коридор, располагайте его на высоте 75-90 см и на расстоянии 10-15 см от двери.

Дизайн: AnARCHI

Размещение розеток под телевизор зависит от места, где вы его расположите, и от размеров экрана. Лучше скрыть их за экраном, но обеспечить доступ к вилкам питания. Понадобятся 2 стандартные электророзетки: одна ТВ и одна интернет-розетка — для современных смарт-телевизоров обязательная опция.

Гостиная

1. У двери

Для расположения выключателей и розеток у двери гостиной действуют те же правила, что и в кухне: высота 75-90 см, свободный доступ всех членов семьи с разным ростом.

Фото: kvadrim.ru

Во входной зоне тоже нужна розетка: для пылесоса или обогревателя. В среднем высота от пола должна быть 30 см, от проема двери — 10 см.

2. В ТВ-зоне

Телевизор — обязательная вещь для многих в гостиной. В ТВ-зоне нужно несколько розеток. Средняя высота расположения — 130 см, тогда их не будет видно за техникой. Понадобятся 2 электрические розетки и по одной розетке для ТВ и интернета.

Дизайн: Студия NW-Interior

3. В зоне дивана

При планировании розеток в гостиной нужно учесть расположение торшеров, электроприборов, а также дополнительных розеток для ноутбука и телефона. Средняя высота расположения — от 30 см.

Часто при планировании розеток в гостиных забывают о такой технике, как кондиционеры, электрокамины, увлажнители воздуха и игровые приставки. Учитывайте имеющиеся у вас приборы, те, которые вы планируете приобрести, и исходя из этого планируйте количество розеток.

4. У рабочего стола

Нередко гостиная является еще и рабочим уголком. В таком случае розеток понадобится больше. Предусмотрите 2-3 штуки в том месте, где будет стоять рабочий стол. Удобнее расположить их над столом, чтобы не залезать каждый раз под него для включения/отключения, но не всем такое решение нравится эстетически. Если у вас стационарный компьютер, можно поставить розетки внизу — вряд ли вы будете постоянно включать и выключать его.

Дизайн: ItalProject

Детская комната

1. У двери

При входе в комнату традиционно размещают выключатель. Обычно тумблер устанавливают на высоте 75-90 см от пола, чтобы каждому члену семьи было удобно. Также важно проследить, не закрывает ли выключатель шкаф или открытая дверь — размещайте его с той же стороны, где находится ручка.

Фото: sdelano.ru

Рядом с выключателем стоит расположить и розетку. Она понадобится для пылесоса, обогревателя или увлажнителя воздуха. Рекомендуемые параметры размещения: высота около 30 см и расстояние от двери 10 см. Если ребенок маленький и начинает ходить, предусмотрите заглушки или крышки для розеток.

2. У спального места

Возле кровати потребуется розетка для ночника, музыкальной подвески на кроватку или другого прибора (того же увлажнителя воздуха). Не забудьте про защиту, это место станет самым доступным для ребенка, как только он начнет вставать самостоятельно в кроватке.

Для взрослого ребенка розетки пригодятся и напротив кровати, для телевизора. Иногда их можно интересно обыграть в интерьере, если телевизор пока не куплен.

3. У рабочего стола

Комната школьника должна быть с письменным столом — там тоже необходимы розетки. Как минимум, для лампы и компьютера. Где ставить — над столешницей или внизу — вопрос спорный. Некоторые считают, что постоянно лезть под стол, чтобы подключить устройство, неудобно. Другим не нравится вид проводов. Выбирайте, взвесив все за и против.

Спальня

1. Рядом с кроватью

Современному человеку необходима розетка около кровати. Зарядить телефон, электронную книгу, поработать за ноутбуком — без розетки рядом будет неудобно. Блок из нескольких розеток по бокам кровати спасет от этих неудобств.

Фото: Instagram switchtowood

2. У функциональных зон

Дальнейшие варианты зависят от мебели и зон, которые предусмотрены в спальне. Если это рабочий стол — правила будут те же, что для гостиной и детской. Если хотите повесить телевизор — тоже учитывайте рекомендации, перечисленные выше.

Дизайн: Ольга Шипкова

3. У двери

Здесь нужно расположить выключатель — средняя высота та же, что и в других комнатах. Выключателей может быть несколько, в зависимости от плана освещения комнаты: споты, торшеры, бра. Также не лишним будет предусмотреть розетку для пылесоса.

Ванная

Количество розеток зависит от электроприборов, которые вы будете размещать в ванной комнате. Стандартно: стиральная машина, фен; опционально: водонагреватель и электрический полотенцесушитель. Важно, чтобы расстояние от розетки до пола и источника воды было не менее 60 см.

Фото: Instagram sdelano. ru

Для ванной комнаты нужны специальные влагозащищенные варианты розеток с крышкой и специальной степенью защиты. Они защищены во внутренней части и обеспечивают сток воды, если она попадает внутрь розетки.

Прихожая

В прихожей розетка и выключатель нужны у входной двери. Розетка пригодится для пылесоса, а свет всегда удобно включить сразу после входа в квартиру. Иногда выключатели размещают в прихожей у входа в ванную комнату и кухню.

Фото: Instagram sdelano.ru

Как выполняется установка розеток и выключателей

Схемы подключения розеток и выключателей

Если вы решили собственными руками заменить проводку в квартире, то вопрос: как правильно установить розетки и выключатели — будет для вас очень актуальным. Ведь именно эти два вида установочных аппаратов являются основными в электрической сети квартиры или жилого дома. Поэтому их правильный монтаж гарантирует вам долговечность и надежность роботы практически всех электроприборов в доме.

Нормы установки выключателей и розеток

Прежде, чем приступать непосредственно к монтажу, нам следует определиться с целым рядом параметров. Прежде всего, это количество розеток и выключателей, и место их расположения. Для этого необходимо знать нормы, предъявляемые для данного вида электрических аппаратов.

Нормы по установке розеток

Одной из главных норм по установке розеток является удобство их обслуживания. Именно этим фактором вы должны руководствоваться в первую очередь. Кроме того, при использовании скрытой проводки должны применяться розетки в утопленном варианте и, соответственно, наоборот , при использовании открытой проводки.

Нормы установки розеток

Итак:

  • Согласно п.6.1.24 ПУЭ (Правила устройства электроустановок), все розетки должны иметь заземляющий контакт. Он должен подводиться отдельным гибким проводом и не должен в нормальных условиях служить проводником тока.
  • Согласно п.12.30 ВСН 59 – 88, розетки не должны размещаться под и над мойками, в кухонных шкафах и других неудобных для эксплуатации местах.
  • Кроме того, согласно п.7.2 ВСН 59 – 88, розетки на кухне и в жилых помещениях должны быть запитаны от разных групп. Если отдельная розеточная группа для кухни не планируется, то инструкция допускает подключать розетки к сети освещения.
  • Пункт 7.1.37 ПУЭ запрещает установку розеток в банных помещениях, ваннах и уборных. Но для жилых помещений сделано исключение с возможностью установки таких электроприборов при их подключении через автомат УЗО (Устройство защитного отключения).
  • Согласно п.7.1.37 ПУЭ, розетки следует размещать по возможности на удалении от заземленных частей. К таковым можно отнести различные трубопроводы, раковины и тому подобные инженерные сети. Но это только рекомендация, которая в жилых помещениях не обязательна к исполнению.

Нормы по установке выключателей

Нормы по установке выключателей также не очень строги и вполне логичны. Поэтому при монтаже электропроводки своими руками эти требования не должны вызвать у вас особых проблем.

Нормы установки выключателей

Итак:

  • Прежде всего, следует помнить, что все выключатели, согласно п. 6.5.27 ПУЭ, должны устанавливаться в цепях фазного провода. Установка выключателей в нулевых цепях строго запрещена.
  • Пункт 7.1.38 ПУЭ запрещает установку выключателей в ванных комнатах, санузлах, парилках и моечных помещениях. Кроме того, запрещена установка выключателей в чердачных помещениях. Выключатели для таких помещений должны располагаться перед входом.
  • Пункт 7.1.40 ПУЭ требует устанавливать выключатели на высоте 1,5 метра над уровнем пола либо использовать выключатели с управлением при помощи шнура. При этом располагаться выключатели должны при входе в комнату со стороны дверной ручки.
  • Согласно п. 6.3.4 ПУЭ, выключатели наружного освещения могут использоваться при одновременном включении не более 20 ламп. Если же коммутируется большее количество ламп, то необходима установка автоматического выключателя.
  • Розетки выключатели для наружного монтажа должны иметь соответствующее исполнение. Обычно для этого достаточно IP44, но в некоторых случаях требуется установка коммутационных аппаратов с IP В первую очередь это касается помещений, в которых установлены газовые или жидкотопливные котлы.

Установка выключателей и розеток

После выбора количества и места расположения выключателей и розеток следует выбрать номинальные параметры провода и необходимой коммутационной аппаратуры.

Этот процесс мы уже не раз описывали в других статьях нашего сайта, поэтому не будем останавливаться на нем. Лучше мы рассмотрим более детально процесс штробления стен и установки выключателей и розеток.

  • Как известно, есть два способа монтажа проводки – открытый и скрытый. При открытом способе монтажа нам ничего штробить не надо, а коробки выключателей и розеток крепятся прямо на стену. Но в квартирах и кирпичных домах зачастую используется скрытая проводка, в особенностях монтажа которой мы и попробуем разобраться.
  • Процесс штробления стен и монтаж углублений для закладных коробок выключателей и розеток — процесс пыльный, длительный и трудоемкий. Конечно, современные технологии позволяют сделать его достаточно быстро и без особых проблем. Но далеко не у каждого есть штроборезка и другое специальное оборудование, цена которого не позволяет приобрести его для личного пользования.

Установка закладных коробок под розетки и выключатели

  • Исходя из этого, советуем приобрести вам специальную насадку на перфоратор, которая значительно облегчит вам проделывание штроб. Хотя, откровенно говоря, эта насадка не очень облегчит труд при штроблении твердых бетонных стен. В этом случае зачастую приходится сначала намечать путь сверлом, а уж затем использовать насадку.
  • А вот для монтажа углублений под закладные коробки выключателей и розеток есть достаточно неплохой вариант специальной насадки. С не очень плотными бетонными стенами и кирпичной кладкой он справляется просто на ура. С плотным бетоном придётся повозиться, предварительно пройдясь обычно сверлом по всей окружности.
  • Но если вы устанавливаете розетки или выключатели в гипсокартон, то не стоит торопиться. Конечно, вариант насадки на перфоратор для бетонных поверхностей с легкостью справится с этой задачей. Но края будут рваные и возможно разрушение поверхности. Поэтому перед тем, как установить розетки и выключатели в гипсокартон, поинтересуйтесь специальными насадками на дрель. Обычно они идут наборами кругов с различным диаметром. Такая вещь всегда пригодится в хозяйстве.
  • А вот выключатели и розетки наружной установки в большинстве случаев имеют открытое исполнение. Это связано с тем, что при скрытом способе установки достаточно сложно обеспечить их влаго- и пылезащищенность.

Схемы подключения выключателей и розеток

После выполнения всех подготовительных мероприятий, на самом последнем этапе монтажа можно приступить к процессу подключения наших электрических точек. В нашей статье мы рассмотрим различные варианты подключения и совмещения подключений розеток и выключателей.

Подключение розетки

Самым простым из подключений является монтаж розетки. Здесь практически не требуется каких-то специфических знаний. Главное, следовать нашим советам и не геройствовать.

Обратите внимание! Здесь и далее все подключения выполняются только после снятия напряжения. Для этого можно отключить питающий автоматический выключатель группы, в которой предстоит работать, и смежных с ней в распределительных коробках. Но для надежности лучше обесточить всю квартиру или дом.

  • Для подключения розетки нам следует использовать трехжильный провод. В котором одна жила (желто-зеленая) предназначена для выполнения защитного заземления. Одна жила (синяя) предназначена для подключения нулевого контакта и последняя (любого цвета) — для подключения фазного контакта.
  • Для подключения розетки монтируем к ее силовым зажимам фазный и нулевой провод. Защитный провод подключаем к соответствующему контакту, который обычно расположен отдельно или может быть определен визуально.

Обратите внимание! В обычных розетках расположение фазного и нулевого провода не имеет значения. Хотя обычно левый контакт используют в качестве фазного, а правый в качестве нулевого. Но в розетках подключения электрической печи и другого мощного или ответственного электрооборудования это может быть принципиально. С принципами подключения в этом случае вы можете познакомиться в других статьях нашего сайта.

  • Теперь такие же действия производим в распределительной коробке. К фазному групповому проводу подключаем соответствующий провод, идущий к розетке. То же проделываем с нулевым и защитным проводом. На этом подключение розетки к электрической сети окончено.

На фото представлена схема подключения розеток

Подключение нескольких розеток

Схема монтажа розетки и выключатели часто предполагает расположение сразу нескольких аппаратов рядом. В этом случае для экономии сил на штробление и провода проще подключить один от другого.

При этом такая схема подключения должна быть учтена в расчёте сечения провода.

  • Дабы выполнить такое совместное подключение двух или трех розеток, выполняем подключение первой розетки так же как сказано в нашей инструкции выше.
  • После этого нам достаточно сделать перемычки от силовых контактов второй розетки к силовым контактам первой розетки.
  • То же самое проделываем с защитным проводом.
  • Если предполагается подключение третьей, четвертой и так далее розетки, то подобную операцию проделываем со всеми.

Обратите внимание! При подключении трех и более розеток целесообразно от распределительной коробки подключать центральную из них. Это позволит в случае перегорания провода вывести из строя минимальное количество розеток.

Подключение выключателя

Подключение выключателя не на много сложнее, и видео на страницах нашего сайта наглядное тому подтверждение. Для его подключения нам потребуется всего два провода, ведь защитный провод к выключателям обычно не подключается. Он подключается непосредственно к светильнику.

Варианты подключения различных выключателей

  • Для выполнения подключения нам необходимо определиться с фазным и нулевым проводом в распределительной коробке. Это легко сделать, если вы придерживались норм ПУЭ при монтаже группового провода.
  • От нулевого провода в распределительной коробке подключаем один из выводов светильника.
  • От фазного провода в распределительной коробке подключаем ввод нашего выключателя. Обычно он расположен вверху. Если это двух – или трехполюсный выключатель, то он один, а с противоположной стороны два или три вывода соответственно.
  • Затем подключаем провод к выводу выключателя и прокидываем его к светильнику. Здесь подключаем его ко второму выводу светильника. Если у нас двух- или трехполюсный выключатель, то производим те же операции для других светильников. Если у нас от двухполюсного выключателя запитана одна люстра, то она должна иметь три вывода. Подключаем вывод от выключателя к третьему контакту люстры.

Обратите внимание! При подключении люстры с двумя режимами работы важно правильно определить один нулевой вывод и два фазных. Обычно нулевой вывод отделен визуально, имеет соответствующую маркировку или цвет. Если вы подключите фазный провод к этому проводу, а нулевой к любому другому, то у вас люстра будет светить только в одном режиме.

Подключение розетки и выключателя

Также существует схема монтажа розетки и выключателя. Она позволяет разместить рядом два этих установочных аппарата с подключением выключателя от розетки. Это позволяет сэкономить провод и разгрузить от большого количества подключений распределительную коробку.

Подключение выключателя от розетки

  • Для выполнения такого подключения на первом этапе мы выполняем подключение розетки, используя принципы, описанные выше.
  • Теперь мы подключаем к фазному контакту розетки подводящий провод, к вводу выключателя.
  • А провод с вывода выключателя прокладываем и подключаем к одному из выводов светильника.
  • Если светильник, который включает выключатель, расположен рядом с местом установки выключателя, то можно нулевой и защитный вывод от розетки подключить непосредственно к светильнику. Если он достаточно удален, то подключение нулевого и защитного провода выполняем из распределительной коробки, как в варианте обычного подключения выключателя.

Обратите внимание! Обратная схема монтажа выключателя розетки не существует. Это связано с тем, что нулевой и защитный провод не подводится к выключателю. В связи с этим выполнить подключение розетки от выключателя — невозможно.

Вывод

Итак, мы рассмотрели все возможные схемы подключения выключателей и розеток. А приведенные схемы должны помочь вам в работе.

Стоит отметить, что розетки и выключатели наружной установки имеют такую же схему подключения. Единственным их отличием является только степень защиты от влаги и пыли.

Как установить розетку самостоятельно

После того, как все основные ремонтные работы помещения выполнены, остается дело за малым: установка и подключение розеток. Поскольку дело это не совсем простое и не очень безопасное, рассмотрим все особенности и нюансы, связанные с данным процессом.

Подготовка:

  • отключается подача электричества;
  • подготавливается подрозетник, провода в котором должны находиться в свободном доступе.

Установка новой розетки:

  • розетка разбирается путем отсоединения наружной и внутренней частей;
  • посредством плоскогубцев отрезается лишний провод;
  • с каждого конца провода удаляется по 1 см изоляции.

Размещение розеток

Особенности:

  1. Перед установкой розеток важно определиться с их количеством и местоположением.
  2. В местах размещения недвижимой бытовой техники в виде холодильника, телевизора, стиральной машинки и других, устанавливается несколько розеток с целью подключения дополнительных электрических приборов.
  3. Блок розеток подключается в соответствии с методом шлейфа, то есть параллельно.
  4. В помещениях с повышенной влажностью устанавливаются влагозащитные розетки с уровнем защиты не менее IP44. Монтируются они на расстоянии 30-80 см от чистого пола.

Способы крепления розеток

Способы крепления зависят от следующих факторов:

  • конструкции розетки;
  • материала, проложенного в основе стены;
  • расположения кабеля.

Особенности:

  1. В случае прокладывания кабеля в пластиковых коробках применяются розетки для наружной установки. Крепление осуществляется посредством саморезов на гипсокартонную перегородку или дюбелей-гвоздей на стену из кирпича или бетона.
  2. При наличии кабелей внутреннего типа розетки должны быть других конструкций, а их крепление должно осуществляться на предварительно установленную коробку.
  3. В случае отделки стен гипсокартоном в нем делается отверстие по размеру коробки, которую прижимают к гипсокартону посредством специальных винтов. Далее провода подключаются к розетке, после чего последняя крепится к коробке.
  4. В случае установки розетки на бетонную или кирпичную стену необходимо:
    • использовать специальную коронку, по размеру которой в стене проделывается кольцевая канавка;
    • выбрать середину посредством зубила или перфоратора;
    • коробка устанавливается и закрепляется в образовавшуюся нишу.

Места расположения

Особенности:

  1. В ванной комнате можно установить несколько розеток с целью синхронизации работы всего бытового ванного оборудования.
  2. В жилых комнатах достаточно будет четырех розеток.
  3. Прихожая может обойтись одной розеткой.

Подключение розеток в соответствии с расцветкой проводов

Особенности:

  1. Синий провод подключается к "нулю".
  2. Белый провод требует подключения к фазе.
  3. К заземлению подключается желто-зеленый провод.
  4. Подключение происходит следующим образом:
    • конец провода вставляется в гнездо и посредством винта затягивается до упора;
    • после подключения проводов розетка вставляется в коробку;
    • фиксация розетки должна осуществляться при помощи специальных зажимов.

Установка наружной крышки для розетки

Особенности:

  1. Установка сводится к прикладыванию крышки к внутренней части розетки, после чего они стягиваются винтом.
  2. Важно не перетянуть винт, поскольку крышка розетки может сломаться.
  3. Заключительным этапом является проверка выполненных работ.

Больше статей на нашем канале

Как правильно установить розетки и выключатели в квартире?

Этим вопросом задаются многие новоселы в ходе ремонта квартиры. Самым правильным, перед началом работ, будет создать дизайн проект квартиры, где расположению электроприборов посвящен целый раздел. Еще до начала ремонта Вы с дизайнером тщательно продумаете расположение электропотребителей и выключателей. А что бы Вы ничего не забыли при встрече с дизайнером, предлагаем Вам ознакомиться с базовыми принципами расположения розеток и выключателей и сформировать свои приоритеты по электромонтажным приборам.

Выключатели основного освещения комнаты чаще всего устанавливают при входе в помещение. Высота установки зависит от среднего роста всех взрослых в семье. Обычно она варьируется от 750 до 900 мм. от уровня пола. Там же, под выключателем, на высоте 300 мм. от уровня пола располагают дежурную розетку для подключения пылесоса во время уборки. Еще по одной рекомендуется установить по углам комнаты, напротив входной двери, для возможности подключения торшера или увлажнителя воздуха. Высота их так же равняется 300 мм. от уровня пола. Решение с расположением розеток по углам комнаты и одной при входе в комнату является стандартным, и применяется чаще всего во всех жилых помещениях квартиры.

Если помещение проходное, лучше предусмотреть так называемые проходные выключатели. Они позволяют управлять освещением из нескольких точек. Так же такая схема управления часто используется в спальне. Зайдя в комнату и включив верхний свет при входе, вы сможете выключить его уже лежа в кровати выключателем, расположенным около прикроватной тумбочки.

Розетки и выключатели в спальне

Первым делом по одной, а то и по две розетки потребуется в районе каждой прикроватной тумбочки. Они будут использоваться для зарядки мобильного телефона, электронной книги или прочих электронных гаджетов. Еще в этой зоне следует предусмотреть выключатель, который будет включать бра и возможно верхнее освещение в случае использования проходных выключателей. Пару розеток следует предусмотреть в зоне туалетного столика. Если в спальне предусмотрена медиа зона, то в ее районе потребуется пару электрических и одна розетка для ТВ.

Розетки в гостиной

В зале или в гостиной важно предусмотреть розетки в следующих зонах:

Медиа зона. Как правило, нужно предусмотреть возможность подключения 3 – 4 потребителей: ТВ, аудио системы, медийная приставка и запасную. Высота расположения розеток в этой зоне зависит от дизайна самой медиа зоны.

Зона дивана. Здесь необходимо предусмотреть розетки по обе стороны дивана, куда Вы будете подключать зарядные устройства телефонов, ноутбуков и торшеры или бра. При наличии тумбы по бокам дивана, располагаем розетку на 10-15 см выше тумбы. При ее отсутствии, на высоте 300 мм. от пола. Ну а в случае, если диван стоит не у стены, а расположен посередине комнаты (так называемое островное расположение мебели), то следует предусмотреть возможность подключения электроприборов в розетки, расположенные в полу. В этом случае у Вас не будут тянуться длинные провода удлинителей для торшера, стоящего с боку дивана. Не забываем расположить розетку так же около каждого кресла в гостиной. Бывает, что в гостиной располагается рабочая зона. В этом случае не забудьте запланировать 2 - 4 розетки для техники, которая будет расположена в этой зоне. Их располагают часто за рабочим столом. Плюс одну для настольной лампы на уровне 10 – 15 см выше высоты столешницы. И там же пару розеток для зарядки ноутбука и мобильного телефона.

Розетки в кабинете

Главной зоной в кабинете является рабочая зона. Если это письменный рабочий стол, то потребуется не менее двух розеток. Если же рабочее место требует наличие оргтехники, то необходимо предусмотреть источники для подключения каждого потребителя и добавить пару запасных для настольной лампы и зарядки мобильных гаджетов. Избежать нагромождения проводов, свисающих по бокам рабочего стола как лианы, помогут розетки встроенные в мебель.

Детская комната

К розеткам в детской комнате уделяется особое внимание, а в частности на первое место выходит безопасность. Если Ваш ребенок еще не подросток, и не понимает опасности поражения электрическим напряжением, то при выборе розеток обязательно обратите внимание на электрические изделия со специальной защитой. У каждого производителя в большинстве коллекций есть линейка данных изделий.

Аналогично другим помещениям, минимум одна розетка при входе в помещение, под выключателем основного освещения, и по одной по углам комнаты, напротив входа в помещение. Пару розеток предусмотрите около кровати ребенка. Туда будут подключаться ночник, увлажнитель воздуха или прочая бытовая техника. В одной рамке с этой группой розеток можно расположить и выключатель включения бра над кроватью. Еще одну розеточную группу на 3-4 подключения располагаем в зоне рабочего стола ребенка.

Кухня

Идеально сначала составить перечень всех бытовых приборов, которые будут располагаться на кухне. Потом этот перечень разделить на две части. 1 – стационарная бытовая техника. 2 – мобильная бытовая техника.

Большинство крупной бытовой техники на современных кухнях - это встраиваемая техника. В расположении розеток для этих потребителей есть одна особенность. Их нельзя устанавливать за самой техникой. Вы должны иметь возможность включения электроприборов без демонтажа варочного шкафа или посудомоечной машины. Поэтому традиционно их устанавливают справа или слева от самого потребителя, за выдвижными ящиками или в глубине шкафа. При таком расположении, выдвинув ящик и сняв его с направляющих или убрав кухонную утварь с полки, Вы получаете полноценный доступ к розеткам.

Итак, давайте распланируем розетки для стационарной техники.

Розетку для встраиваемого холодильника предусматриваем слева или справа за выдвижными ящиками. Если холодильник отдельно стоящий, розетка может быть как за кухонным шкафом, так и за самим холодильником. Высота расположения от пола в среднем от 150 мм. до 750 мм. При расположении розетки за холодильником, поместите ее не далее 50 мм. от края холодильника, что бы остался свободный доступ.

Варочная поверхность, духовой шкаф и СВЧ печь. Если духовой шкаф расположен под варочной поверхностью, то розетки для этих двух потребителей лучше предусмотреть на уровне 150-180 мм. от уровня пола прямо под духовым шкафом. Как раз на этом уровне будет находиться выдвижной ящик под духовым шкафом. Второй вариант расположения, это вертикально справа или слева от духового шкафа, так же за выдвижными ящиками в глубине шкафа. А в случае расположения духового шкафа и СВЧ печи в отдельной колонне, то и розетки для них планируем в ящике под ними на высоте от 150 мм до 750 мм. Или за соседним шкафчиком, на высоте от 1000 мм до 1300 мм.

Посудомоечная и возможно стиральная машина. Эти элементы располагаются чаще всего по соседству с кухонной мойкой. Розетки для них планируем так же в соседнем шкафчике.

Обязательно предусмотрите возможность подключения для вытяжки. В зависимости от модели она может устанавливаться на высоте от 2000 мм. до 2400 мм. и располагаться либо в ящике с вытяжкой, либо в соседнем ящике.

Для подключения мелкой бытовой техники планируем розетки в зонах приготовления еды с отступом от столешницы по высоте на 150 мм. – 350 мм. Обычно их устанавливают группами на 2-4 подключения с интервалами не более 1200 мм. вдоль всей рабоче поверхности. Если вы не хотите портить фартук, то Вам должен понравиться вариант скрытых розеток, встраиваемых в столешницу или выдвигающиеся из нижней полки навесного шкафа.

У многих хозяев обязательным условие является наличие медиа зоны на кухне. Для нее тоже не забываем предусмотреть блок электророзеток и подключение кабеля ТВ.

Еще желательно предусмотреть пару розеток в зоне обеденного стола и несколько, как и в большинстве комнат. Одну при входе и по углам кухни, если там не планируется расположиться кухонная мебель.

Розетки в санузле

Здесь достаточно поставить блок из двух розеток для фена и электробритвы. Запланировать его нужно неподалеку от зеркала. Но важно помнить, что данные розетки должны быть на достаточном удалении от водопровода и источников брызг и обязательно иметь определенную степень защиты корпуса IP.

Стиральная машина в ванной так же потребует возможность подключения электропитания, расположить которую можно непосредственно над самой стиральной машиной или на расстоянии 100 мм. сбоку от машинки, но не ниже 300 мм. от пола.

Как не забыть ни одну розетку?

Итак, мы с Вами прошлись по всем основным помещениям квартиры и рассказали базовые принципы расположения розеток и выключателей. Так же поэтапно, заходя в каждую комнату, Вы можете сформировать свои пожелания по розеткам и выключателям, детально продумать их расположение. Для тех, кто работает над проектом своей квартиры с дизайнером, дизайнер отразит все пожелания заказчика с размерными привязками на чертежах. А те, кто работает над проектом своей квартиры самостоятельно, могут воспользоваться таблицей, которую мы подготовили для Вас с примером заполнения. Заполнив ее перед началом работ, Вы никогда не забудете при постановке задачи строителям про какую-либо розетку или выключатель. И Вам не придется после проведения чистовой отделки производить демонтаж и дополнительно прокладывать кабеля или пользоваться удлинителями и переходниками.

Перечень розеток и выключателей

СПАЛЬНЯ

НаименованиеРасположениеНазначение
РОЗЕТКИ
1 одинарная при входе в комнату для пылесоса
1 тройная в зоне туалетного столика фен и прочие приборы
2 двойных над прикроватными тумбочками зарядка смартфона и часы
ВЫКЛЮЧАТЕЛИ
1 двух клавишный при входе в комнату включение основного света и светодиодной подсветки потолка
2 одинарных над прикроватными тумбочками включение бра

ДЕТСКАЯ

НаименованиеРасположениеНазначение
РОЗЕТКИ
1 одинарная при входе в комнату для пылесоса
1 двойная над прикроватной тумбочкой зарядка читалки
1 четверная в зоне письменного стола ноутбук, лампа, зарядка смартфона
ВЫКЛЮЧАТЕЛИ
1 двух клавишный при входе в комнату включение основного света и светодиодной подсветки ниши кровати
1 двух клавишный над прикроватными тумбочками включения прикроватного бра и подсветки ниши кровати

ГОСТИНАЯ

НаименованиеРасположениеНазначение
РОЗЕТКИ
1 одинарная при входе в комнату для пылесоса
1 четверная медиазона ТВ, интернет, ресивер
1 двойная в районе мягкого кресла подключение бра
ВЫКЛЮЧАТЕЛИ
1 двух клавишный при входе в комнату включение основного света и светодиодной подсветки ниши кровати

Поделитесь с друзьями ссылкой на статью. Если что-то осталось непонятным, смело пишите в наш чат и задавайте вопросы. Поделиться:

Как подключить и установить электрическую розетку | HowToSpecialist

Эта статья про , как подключить и установить электрическую розетку . Вообще говоря, на рынке существует множество типов розеток в зависимости от географического региона. Электрические розетки различаются по форме, размеру и типу подключения. В Европе наиболее часто используемая электрическая розетка - это так называемая розетка Schuko, а в Северной Америке стандартная розетка - NEMA 5-15 с двумя плоскими параллельными ножками и заземляющим ножом.

Тем не менее, существует универсальная классификация электрических розеток: заземленные и незаземленные. Однако в этой статье мы покажем вам, как подключить и установить розетку Schuko в пошаговом проекте, сделанном своими руками.

Для установки розетки Schuko необходимо следующее:

Материалы:

инструментов:

  • защитные перчатки
  • защитные очки
  • универсальный нож
  • рулетка
  • плоскогубцы
  • отвертка
  • тестер напряжения

Советы:

  • Отключить питание всех цепей вашего дома
  • , прежде чем прикасаться к любому проводу, используйте тестер напряжения на каждом проводе розетки, чтобы убедиться, что питание отключено.
  • установка розетки - непростая задача, поэтому, если вы не хотите брать на себя риски, лучше нанять сертифицированного профессионала

Как подключить розетку Schuko

Отключение питания

Первое, что вам нужно сделать, это выключить питание . .Некоторые люди считают, что безопасно отключать только цепь, в которой вы проводите проводку и устанавливаете розетку, но мы настоятельно рекомендуем вам отключить питание всех цепей в вашем доме, поскольку вы никогда не будете слишком активны при работе с электричество.

Затем используйте тестер напряжения на каждом проводе, чтобы убедиться, что к ним безопасно прикасаться. Опять же, мы всегда должны проверять несколько раз, прежде чем прикасаться к электрическим проводам.

Очистка стыка от краски и гипсокартона

Следующим этапом проекта является очистка распределительной коробки от краски, остатков или грязи гипсокартона с помощью плоскогубцев.Убедитесь, что вы удалили все материалы, которые находятся в стыке или поверх резьбовых отверстий распределительной коробки. Эта операция важна, особенно если вы имеете дело с новостройкой или перекрашенной комнатой.

Однако, даже если вы заменяете старую розетку, лучше оценить распределительную коробку, чтобы убедиться, что новая электрическая розетка может быть правильно установлена ​​и выровнена.

Розетка Schuko

На этом изображении вы можете увидеть электрическую розетку, которую мы подключим и установим в месте соединения.Многим из вас это может показаться странным, так как это типичная европейская розетка под названием Schuko , которая представляет собой заземленную розетку.

Это очень безопасная электрическая розетка, поскольку она заземлена и используется во всех новых домах в Германии и в большинстве стран ЕС.

Разборка шуко розетки

После того, как вы купили подходящую розетку, вам нужно разобрать розетку с помощью отвертки. Эта операция очень важна, так как вы подключите электрические провода к внутренней части розетки.

Затем отверткой отверните все винты на крышке гнезда.

Умный наконечник: поверните отвертку против часовой стрелки.

Детали розеток Schuko

Если вы правильно выполнили предыдущую операцию, так должна выглядеть ваша розетка; у вас должно получиться две основные части: розетка и ее крышка.

Основная розетка - это компонент, который нам понадобится на следующих этапах, так что вы можете оставить крышку в стороне на некоторое время, пока мы не закончим электромонтаж розетки Schuko.

Умный наконечник: оставьте винты в выпускной крышке, чтобы не потерять их.

Обрезка электрических проводов до нужного размера

Теперь, когда мы разобрали электрическую розетку, пора приступить к подключению розетки. Следовательно, используйте плоскогубцы, чтобы отрезать провода на расстоянии около 7 дюймов / 15 см от стены.

Этой длины должно быть достаточно, чтобы можно было подключить розетку, но в то же время, чтобы она без труда поместилась внутри распределительной коробки.Помните, что не нужно оставлять провода слишком длинными, так как они могут не поместиться в распределительной коробке, и вам придется повторить операцию.

Установка электропровода в розетку

Убедившись, что провода обрезаны до нужного размера, мы перешли к следующему шагу. Впоследствии мы использовали плоскогубцы, чтобы снять примерно 2,5 см изоляции проводов.

Умный наконечник: Самый простой и эффективный метод снятия изоляции - это использовать устройства для зачистки проводов.Кроме того, вы должны выбрать правильный размер провода на щупе для зачистки.

Зачистка внешней оболочки проводов

Затем с помощью плоскогубцев согните концы проводов в форме буквы L (или буквы буквы С, если розетка имеет другую систему фиксации), как показано на рисунке.

Однако вы, наверное, заметили, что провода окрашены по-разному: коричневый провод - фаза, синий провод - нейтраль, а зелено-желтый провод - заземление. Цветовой код для электромобилей отличается от страны к стране.

Каждый из этих проводов должен быть вставлен в определенный слот розетки.

Установка фазного провода (коричневый) сбоку от розетки

Следовательно, заземляющий провод должен быть проложен посередине розетки, обычно в нижней части розетки.

Подключение нейтрали может отличаться в зависимости от марки или типа розетки, но в нашем случае мы могли бы установить нейтральный провод слева или справа от розетки.После того, как вы поместите конец провода в нужное место, зафиксируйте его, ввинтив винт.

Фазный провод должен быть подсоединен на стороне, противоположной нейтральному соединению, после чего он должен быть закреплен таким же образом.

Как установить розетку Schuko

Установка розетки в распределительную коробку

После того, как вы подключили розетку, вы должны согнуть провода так, чтобы они точно вошли в распределительную коробку. После этого аккуратно вставьте выход в коробку, чтобы в первую очередь проверить, достаточно ли места для розетки для фиксации в нужном положении.

Если проблем нет, можно неплотно закрепить розетку в распределительной коробке винтами. Причина, по которой вы не должны запирать его слишком сильно, заключается в том, что мы должны убедиться, что розетка хорошо выровнена.

С помощью лазерного уровня выровнять розетку

Чтобы выровнять электрическую розетку, мы обычно используем лазерный уровень, но вы также можете использовать спиртовой уровень, это только немного усложнит процесс, особенно для начинающих.

Убедитесь, что лазерный уровень установлен правильно, и проверьте, выровнено ли выходное отверстие.Если вы заметили, что выпускное отверстие неровное, открутите его и затем отрегулируйте его положение, пока оно не станет правильным. После этого снова закрепите его в распределительной коробке, закрутив винты по часовой стрелке.

Установка выходной крышки

Одним из последних шагов является закрепление выходной крышки на стене. К счастью, эта операция проста и требует не более нескольких минут.

Просто установите крышку на розетку и закрепите винтами.

Умный наконечник: вам также следует использовать лазерный уровень, чтобы убедиться, что крышка установлена ​​вертикально.

Крепление выходной крышки винтами

С помощью отвертки прикрепите крышку к выходу по часовой стрелке. Будьте осторожны и не затягивайте винты слишком сильно, так как вы можете повредить крышку (она может треснуть).

После того, как вы закончили установку розетки , просто подойдите к электрической панели и включите питание. Используйте тестер, чтобы убедиться, что у вас правильное напряжение от фазы до нейронной цепи и от фазы до земли.Кроме того, проверьте напряжение между землей между землей и нейтралью - оно должно быть [0-1].

Спасибо, что прочитали нашу статью о , как установить электрический вывод , и мы рекомендуем ознакомиться с остальными нашими проектами. Не забудьте поделиться своими статьями с друзьями в Twitter, Facebook и Google Plus.

Связанные проекты:

Как подключить и установить выключатель света

Как установить и подключить слив смыв

Электрические розетки - это особый вид электромонтажной арматуры, которая используется для подключения различных электроприборов (как промышленного, так и бытового назначения) к электрической сети.Рассмотрим, как выбрать и как установить подрозетник.

Установка электрических розеток

В настоящее время в России действует единый европейский стандарт производительности систем электроснабжения. В соответствии с этим стандартом вся бытовая электромонтажная арматура, используемая на территории Европейского Союза, также может быть использована в электрических сетях России. Бытовые электрические розетки, например, Вы должны соответствовать стандарту, установленному его сетью розеток.

Конечно, в реальной жизни все не так гладко, и розетки старого образца кое-где все же используются.Эти изделия, рассчитанные, как правило, на токи менее 8 Ампер, имеют вводы несколько меньше, чем у евророзеток. Поэтому вилки европейского стандарта к ним попросту не входят.

Строительство советского и европейского образца.

В то же время вилка старого образца иногда не подключается к современному штырю заземления, который снабжен специальным заземляющим контактом и имеет направляющую, предотвращающую вставку вилки в розетку.

Советские вилки не подходят к розеткам европейского стандарта.

Поэтому единственным выходом в данном случае будет замена устаревшей электропроводки на новую, особенно если делать капитальный ремонт квартиры своими руками.

Используемые в настоящее время типы розеток доступны в различных исполнениях, различающихся степенью пыле- и водостойкости этих изделий. Для обозначения степени уязвимости электромонтажной фурнитуры используются, как правило, латинские буквы IP и две цифры. Например, для размещения внутри замкнутого пространства используются изделия со степенью защиты IP20, туалета и ванной - IP44, а для наружного (уличного) размещения - IP65 и выше.

Как и любая другая техника, розетки иногда выходят из строя. Обычно это происходит из-за перегрузок сети, которые вызваны длительным использованием любых мощных устройств, как правило, нагревом. Входные клеммы при перегрузке начинают сильно нагреваться и, наконец, могут выйти из строя. Такие розетки неисправностей легко идентифицировать визуально, как это обычно делается при профилактическом осмотре внутреннего электрооборудования. В этом случае немедленно замените наиболее разумный старый (неисправный) на новый.

В некоторых ситуациях пропадание питания в розетке из-за перегорания подходящего ее проводника - в этом случае розетка не заменяет необходимость, а лишь восстанавливает отгоревший контакт. (Ниже мы рассмотрим, как правильно выбрать розетку, какие фирмы покупать и по какой цене, выбрать надежный и безопасный вариант.)

Таким же образом все известные монтажные розетки можно разделить на два типа:

  1. Устанавливается в открытую электропроводку.
  2. Работа в цепях скрытой проводки.

Как установить розетку в разомкнутой электрической цепи

Электрооборудование этого типа конструктивно выполнено как рабочий блок, снабжено изоляционной крышкой, и эти изделия крепятся к поверхности стены или с помощью специальной ровной площадки (подрозетник), либо на дюбели, крепится прямо к стене.

Установка розеток в открытую электросхему - контур.

Монтаж таких видов начинается, как правило, с настенной розетки, которая в зависимости от материала стены может крепиться жестко с помощью дюбелей (в бетон или кирпич) или с помощью шурупов (при креплении к пластику и дереву), а также саморезы или шурупы (при закреплении металлического основания).Заранее готовятся отверстия в основании - их просверливают при помощи дырокола или дрели. Накладка прикрепляется непосредственно к самой розетке в сборе, для чего предусмотрены специальные отверстия, имеющиеся на основании. Затем подключаются клеммы розетки и заранее подготовлены концы питающей проводки.

Как подключить провода к розетке с открытой проводкой.

изолирующая (декоративная) крышка на месте ввода проводки аккуратно надрезается производителем внутри перфорированной части и затем устанавливается на место с фиксацией с помощью центрального винта.Особо отметим, что все эти операции должны выполняться при выключенном выключателе.

Установка скрытых розеток

Установка розеток производится заподлицо, как правило, с использованием специальных корпусов, выполненных в виде неглубокой пластмассовой чашки.

Розетки заподлицо. №

Перед установкой «чашки» в первую стену выбирается с помощью специальной насадки высверливать (коронки) размер углубления накладки. О том, как это делается, читайте в разделе «Монтаж скрытой проводки под штукатуркой».

Для того, чтобы разместить накладку в стене из гипсокартона с покрытием, необходимо сначала просверлить круглое отверстие размером под стекло, после чего эту сборку можно вставить в полученную таким образом нишу и закрепить там. Крепление стекла к гипсокартону накладок производится специальными ножками-фиксаторами. Внутри стен из кирпича, бетона или штукатурки ограждения закрепляются строительными смесями, приготовленными на основе штукатурки - стены гипсовые. В этом случае все стекла в стене должны быть установлены достаточно ровно и желательно заподлицо с плоскостью стены.

Корпуса Установка заподлицо со стеной.

Для подвода к электропроводке необходимо протробить небольшую канавку в стене подрозетник, глубина которой должна быть достаточной, чтобы полностью скрыть провода. Получившуюся проводку штроба необходимо проложить так, чтобы подводящие проводники, заведенные в подрозетник, имели длину около 10 см. После этого закрепляется розетка в сборе, к клеммам которой прикрепляются предварительно нарисованные карандашом провода.

Крепление корпуса розетки к корпусам, изготовленным с помощью специальных винтов или специальных металлических распорок, элементов устройства.высота установки розеток детали.

Монтажные корпуса. Как подключить провода к розетке.

Вариант установки в розетках старого типа

Крепление корпусов старого типа.

Для окончательного монтажа розетки, затянув буртик винта отверткой, разводятся металлические «усы», жесткая фиксация которых осуществляется и осуществляется розетка узла накладки.

Для закрепления место следует хорошо подготовить к ней, чтобы передняя часть ее направляющих была немного шире, чем края накладки.После установки на выпуске декоративной крышки можно считать, что строительные работы закончены.

Окончательный вид сборки.

Полезные советы по установке и подключению

Чтобы розетка прослужила вам долго и безотказно, при ее эксплуатации должен выполняться ряд условий, определяемых характеристиками, заложенными в изделии. Основные эксплуатационные требования, предъявляемые к изделиям этого класса, - это необходимость снижения переходного сопротивления в цепи между контактами электрической вилки и собственно контактными выводами розетки.Добиться этого удается как в случае придания клеммам розетки особой формы, позволяющей увеличить площадь контакта, так и за счет их сжатия.

Ответвление провода без нарушения целостности

. В розетках старого типа, отвечающих этим условиям, используются подпружиненные клеммы, обеспечивающие очень надежный контакт. Их использовали для создания необходимой пружинной силы сжимающего контакта на протяжении всего срока службы по ГОСТу.

Сегодня, специально используемые для этой цели клеммы для подключения проводов, изготовлены из высокотехнологичных сплавов, возбуждающие свойства которых исключают необходимость в дополнительной пружине.Небольшой нагревательный узел, аналогичный розеточным выводам, не ухудшает качество контакта заметно, тогда как ранее использованные стальные пружины часто теряют свои пружинно-нагружающие свойства при перегреве.

Сам корпус розетки изготавливается, как правило, из механически прочного и термостойкого диэлектрического материала. В прошлом этим требованиям удовлетворяла самая специальная техническая керамика, но в наше время (после появления новых видов термостойких и прочных полимеров) на смену керамике пришли современные материалы, имеющие относительно невысокую себестоимость.

Электроустановочные изделия фирмы Legrand, например, изготовлены именно по этой технологии и давно пользуются большим спросом у российских потребителей. Но тем не менее керамика и сейчас используется в некоторых образцах китайских производителей розеток, поставляющих электротехническую продукцию в Европу (и в Россию в том числе). Так что долго не искать, как подключить розетку legrand - воспользуйтесь нашей универсальной инструкцией по установке.

Для удобства эксплуатации отдельные образцы продукции более высокого ценового диапазона оснащены механизмом выталкивания вилки, который позволяет автоматически извлекать вилку из розетки нажатием специальной кнопки.

Еще одним элементом усовершенствования розеток стали специальные занавески, закрывающие их рабочие отверстия и предназначенные для защиты детей от любопытства. Такие розетки обычно устанавливают в детской комнате, но иногда имеют не очень надежную конструкцию, что приводит к заеданию слепого механизма и необходимости полной замены изделия.

Как правильно выбрать

Электроустановочные изделия условно делятся на три ценовые категории.

  1. Очень недорогая продукция эконом.производятся, как правило, для потребителей. При изготовлении этих изделий отечественные производители обычно используют самые дешевые и недостаточно качественные материалы. Продукция китайского производства изготовлена ​​из качественных материалов и неплохо выглядит внешне, но при этом качественно копирует европейские модели. Низкое качество этих продуктов определяет скорость их безотказной работы, что оставляет желать лучшего.
  2. Розетки и выключатели электрические среднего класса. Их можно отнести к категории достаточно качественных и надежных изделий, при изготовлении которых используются самые современные технологии.«Среднестатистического» покупателя они привлекают хорошим дизайном, но цены на эту продукцию могут его напугать. Например, электротехническая продукция Siemens и Legrand, а также некоторые изделия китайского производства (например, от компании Lezard). Теперь будет понятно, какую фирму лучше брать, а от какой по возможности отказаться, т.к. к. прежде всего безопасность.
  3. Электротехническая продукция высшей ценовой категории. Эти продукты имеют все основания претендовать на «элитарность», хотя от продуктов второй группы они отличаются только внешним видом.При их изготовлении обычно используются ставшие сегодня модными натуральные материалы, например, дерево или кожа.

Полезная информация по установке и подключению розеток

Подключение отдельных групп розеток к петле электропроводки жилого дома может быть проведено либо с помощью отдельных линий, либо к каждой розетке индивидуально. Во втором случае силовой кабель прокладывается либо непосредственно от распределительного щита, либо на шариковой ручке в каждой комнате (на объектах объекта) распределительной коробке.

Использование распределительной коробки позволяет несколько сэкономить на установке, а именно за счет экономичного распределения силового кабеля по проекту и уменьшения количества операций, затрачиваемых на его прокладку.

При прокладке проводов непосредственно от распределительного щита (от отдельной машины) рекомендуется сразу организовать отдельные линии розеток, работающих с особо высокими нагрузками. К таким нагрузкам относятся обычные обогреватели и кондиционеры, посудомоечные и стиральные машины, электроплиты и бойлеры.Розетка для каждого такого пользователя должна выдерживать номинальный ток не менее 16 Ампер (на этот же ток приходится рассчитывать и автоматический выключатель).

При этом медный проводник, питающий провода потребителей, должен иметь сечение не менее 2,5 мм 2 и обеспечивать запас тока. Запас необходим для того, чтобы компенсировать фактическое отклонение диаметра продаваемых сейчас проводов от номинала, а также учитывать возможность работы в условиях перегрузки. Обратите внимание, что для подключения электрических плит необходимо использовать трохжильный медный кабель сечением не менее 4 мм 2 .

типы зажимов

Гнезда концевых соединителей со спиральными проводами монтируются традиционным способом - путем формирования кольцевых контактных проводов. Если розетки оснащены самоблокирующимися подпружиненными контактами (как клеммы Wago) - это только облегчит процесс закрепления концов проводки. В этом случае необходимо только снять изоляцию с концов проводов и вставить их в клемму.

Воспользовавшись нашей универсальной инструкцией, подключить розетку и правильно ее вставить не составит труда.


электрических розеток: вверх ногами или правой стороной вверх?

Вопрос:

Розетки в моем доме установлены заземляющими штырями над пазами для парных вилок. Это неправильно?

Мэри Уолш, Лоуренс, KS

А:

Рекс Колдуэлл, мастер-электрик из Роки-Маунт, штат Вирджиния, отвечает: Не существует официального правильного или неправильного способа ориентировать розетку - в Национальном электротехническом кодексе не указывается - но вы можете решить, используя логику и здравый смысл .Стиральные машины, холодильники и оконные кондиционеры обычно имеют шнуры с мгновенно поворачивающимися вилками. Для приборов с этим типом вилки сориентируйте розетку так, чтобы вилка вставлялась без петли. В противном случае при натяжении шнура вниз вилка выдергивается из розетки.

Для вилок с немедленным поворотом сориентируйте розетку так, чтобы паз заземления находился внизу.

Для всех остальных вилок гнездо заземления ставлю сверху. Если вилка частично вытащена из розетки, обнажая горячий и нейтральный ножи, и на нее упадет что-то металлическое (например, нож или рамка для картины), прямого короткого замыкания не произойдет, потому что заземляющий штифт отклонит элемент от клемм. .

Для горизонтальных розеток поместите гнездо заземления слева, а широкое гнездо нейтрали сверху. Таким образом, если что-то металлическое упадет на частично открытые лезвия, предмет ударит по заземленному нейтральному лезвию, а не по горячему лезвию.

Подробнее о проводке в жилых домах:

Электрические розетки по номерам - Строительные нормы и правила предписывают определенные размеры высоты и расстояния для розеток и выключателей. Узнайте, какие размеры наиболее распространены и почему.

9 Распространенных ошибок подключения и нарушений кода - Некоторые из них являются незаконными, некоторые опасными, а некоторые и тем, и другим, но всех легко избежать.

Безопасна ли ваша старая проводка? - Осмотрите электрическую панель и открытую проводку по всему дому, чтобы определить риски безопасности, опасности возгорания и варианты модернизации.

От Fine Homebuilding # 193

Подпишитесь на участие в голосовании сегодня и получите последние инструкции от Fine Homebuilding, а также специальные предложения.

Планирование электрических розеток - достаточно ли у вас розеток?

Вы когда-нибудь задумывались о том, сколько розеток вы хотите установить во время строительства нового дома или следующего ремонта? Это серьезная проблема. Раздражение вашей электрической установкой будет расти каждый раз, когда вам понадобится розетка, а ее нет. Что еще хуже, такая ситуация будет длиться долго.

Необходимость розеток

Нам без них не обойтись.Сегодняшние дома имеют так много устройств, которым требуется розетка, поэтому важно сознательно определить количество и расположение этих розеток, если мы хотим в полной мере использовать преимущества нашего дома.

Если у нас мало розеток или они не в том месте, мы всегда можем прибегнуть к удлинителям, подключенным к удлинителям. Однако у этого тоже есть свои недостатки, первый из которых заключается в том, что он снижает эстетическую привлекательность интерьера нашего дома. Пол загроможден беспорядком из проводов и соединений.Иногда удлинители прячут под ковром, что увеличивает риск того, что кто-то споткнется о возвышение ковра, что определенно не рекомендуется для пожилых людей. Кроме того, закрытие удлинительного кабеля предотвращает его достаточное охлаждение, что, в свою очередь, приводит к риску перегрева в случае более тяжелых нагрузок (или чрезмерного количества подключенных устройств).

Постройте схему

  • На плане этажа вашего дома укажите места, где вам потребуются розетки для таких устройств, как кухонная техника, телевизоры, аудиооборудование, цифровые записывающие устройства, медиаплееры, компьютеры, принтеры, сетевые жесткие диски, фены, стиральные машины, стиральные машины. сушилки, переносные осветительные приборы, пылесосы и т. д.
  • Для каждого из этих мест определите, сколько устройств будет использоваться, а затем добавьте одно или два разъема к этому числу
  • Установите хотя бы одну двойную розетку в углах каждой комнаты
  • Следует также предусмотреть двойные розетки между окнами в более длинных стенах с двумя или более окнами.
  • Установите розетку для пылесоса на той же высоте, что и выключатель рядом с дверцами (со стороны петель).Если сторона дверных петель расположена рядом с более длинным участком стены, вам также следует установить двойную розетку на этой стороне.
  • Дополнительные розетки могут быть установлены через каждые два-три метра на более длинных секциях стены
  • Решая, где установить розетки, не забывайте о мебели, так как розетка, застрявшая за шкафом, вам не поможет.
  • Помимо стандартных розеток 230 В, установите несколько розеток USB в определенных легкодоступных местах.Вы можете использовать их для зарядки ваших беспроводных устройств (мобильных телефонов, планшетов, MP3-плееров и т. Д.) Без зарядного устройства - все, что вам нужно, это USB-кабель.

А высота?

Очевидно, что не все розетки необходимо размещать на одинаковой высоте.

Вот несколько советов:

  • На кухне установите электрические розетки вдоль столешницы примерно на 10-15 см над рабочей поверхностью и вдали от той части столешницы, которая подвержена воздействию влаги (раковина и кран)
  • Установите розетку под выключателями рядом с дверьми (со стороны петель)
  • Для стола с компьютером, принтером и т. Д.Желательно установить кабельную коробку немного выше поверхности стола. Это обеспечит легкий доступ к розеткам и позволит увеличить количество розеток в кабельном канале.
  • В других местах электрические розетки обычно размещают на высоте от 15 до 20 см над поверхностью готового пола. Однако, если вы хотите, чтобы ваш дом адаптировался к меняющимся потребностям, вам следует разместить его на высоте 40-50 см от пола. Пожилые люди особенно оценят то, что им не нужно слишком сильно наклоняться.
  • Высота и размещение кухонной техники, очевидно, будет зависеть от планировки кухни. Монтажник на кухне может посоветовать вам высоту и расположение розеток.

Используйте контрольный список

Большинство производителей переключателей предоставляют контрольный список на своем веб-сайте. Просмотрите этот список, чтобы ничего не забыть.

Как легко установить разъем USB

Сколько раз вы бегали по дому в поисках разъема адаптера USB? Вам нужно отключать другие зарядные устройства или прикроватные лампы, чтобы заряжать телефон ночью? Вам надоело спорить с потомками / партнерами о том, куда пропали ваши зарядные устройства? Что ж, сегодня у нас есть решение - оно дешевое, простое, и вы удивитесь, что бы вы сделали без него…

Двойные розетки с USB-зарядными устройствами стали очень популярными за последние несколько лет, в основном потому, что они такие простые. подходят и могут без проблем заменить существующие двойные розетки.Они точно такого же размера, и их можно купить в большинстве электрических розеток.

Требуется определенная степень уверенности, но если вы выполните эти четыре шага, вы быстро зарядитесь.

1. Отключите сеть

Электричество опасно. Никогда не пытайтесь работать с электрикой, если вы не уверены, что она выключена. Если вы все же решите заменить розетки в своем доме, я бы порекомендовал вам приобрести тестер розеток - они стоят около 15 фунтов стерлингов и просты в использовании, просто убедитесь, что вы проверили их на своей старой розетке, прежде чем отключать электричество, чтобы вы знали, что они работают.

В вашем доме будет потребительский блок (обычно под лестницей или высоко возле входной двери). Откройте его и загляните внутрь - вы увидите ряд предохранителей или автоматических выключателей. Если ваша электрика установлена ​​и обслуживается должным образом, каждый предохранитель должен иметь маркировку с указанием области, которую он покрывает - например, освещение на верхнем этаже, мощность на нижнем этаже. Выберите правильный предохранитель и переведите его в положение «выключено». Вы можете щелкнуть главный выключатель и выключить все, чтобы быть уверенным, но в этом случае вы сбросите все свои часы.Убедитесь, что тестер розеток показывает отсутствие питания, и вы готовы к работе.

2. Отказ от старого

Для этого вам понадобится небольшая отвертка с плоской головкой. На передней панели существующей розетки вы увидите два винта - по одному с каждой стороны. Они прикрепляют розетку к коробке внутри стены. Осторожно открутите оба и осторожно потяните гнездо вперед. Вам понадобится достаточно провисания проводов сзади, чтобы можно было полностью перевернуть розетку и получить доступ к задней поверхности (если вы не можете, остановитесь здесь, прикрутите все обратно и попросите профессионала сделать эту работу).

Если у вас проводка до 2004 года выпуска, провода, которые вы найдете внутри, будут красного, черного и желто-зеленого цвета. Если у вас проводка после 2004 года, они будут коричневыми, синими и зелено-желтыми полосами. Красный и коричневый - под напряжением, обозначены буквой L на розетке, черный и синий - нейтралью, обозначены буквой N, а зеленый и желтый провода - заземлением, обозначены буквой E или тремя вертикальными линиями. . Используя небольшую отвертку, отсоедините эти провода и снимите старую розетку.

3. Вставьте новую

Распакуйте новую двойную розетку. Задняя часть, скорее всего, будет отличаться от вашей старой розетки, но даже если она похожа, обязательно отметьте, какие разъемы под напряжением, заземление и нейтраль - жизненно важно, чтобы вы правильно подключили новую розетку.

Необходимо отрезать оголенные медные концы вашей проводки, так как они ослабнут при затягивании в старую розетку. Для этого используйте боковой нож - его можно купить на Amazon примерно за 6 фунтов стерлингов, если у вас его еще нет.Откройте около 5 мм меди на каждом проводе, зачистив цветной кожух боковыми кусачками. Будьте осторожны - вам нужно разрезать только пластиковую оболочку, а НЕ провод внутри.

Перед окончательным подключением используйте небольшую отвертку, чтобы убедиться, что винты клемм полностью открыты. Вставьте провод (-ы) в соответствующую клемму до тех пор, пока ни один из медных проводов не станет оголенным, и затяните отверткой. Их нужно надежно закрепить, но будьте осторожны - если вы затянете слишком сильно, вы можете разрезать медный провод.После того, как все ваши провода подключены, сделайте последнюю проверку - помните, что коричневый или красный находятся под напряжением, синий или черный - нейтраль, а зеленые и желтые полосы - это земля.

Затем вставьте новую розетку на место, стараясь не зажать провода между розеткой и коробкой розеток. Либо используйте старые винты, которые вы вынули изначально, либо винты, прилагаемые к новому гнезду (они обычно находятся на задней поверхности гнезда, чтобы завинтить переднюю часть гнезда на место). Если у вас небольшой спиртовой уровень, вы можете использовать его, чтобы проверить, все ли ровно, но, опять же, будьте осторожны, чтобы не затягивать винты слишком сильно - вы не захотите сломать пластиковый корпус вашего нового гнезда на последнем препятствии.

4. Включите его снова

Вернитесь к своему потребительскому блоку и снова включите предохранитель или предохранители. Он должен оставаться включенным - если он немедленно отключается, вернитесь и проверьте свои соединения в розетке.

После того, как питание снова будет включено, проверьте работу розетки с помощью тестера розеток (если вы попытаетесь проверить, подключив лампу, вы можете пропустить некоторые неисправности, даже если лампа включится). Вот и все! Заряжайте устройства, когда захотите, не ища переходников для розеток, а затем расскажите своим товарищам, насколько они полезны!

Если вы застряли, обратитесь к нашей команде BCG Electrical.С 2004 года мы радуем наших клиентов отзывчивыми, надежными и профессиональными электрическими услугами. Мы - выбор номер один в графстве Хэмпшир для оказания электрических услуг в бытовом, коммерческом и промышленном секторах.

Свяжитесь с нами сегодня, позвонив нам по телефону 01329 281238 или отправив электронное письмо по адресу [email protected]

Добавление телефонных розеток к внутренней телефонной линии

планирование - установка розеток - установка кабеля - тестирование - решение проблем

Добавить телефонные розетки очень просто, так что вы можете использовать телефон практически в любой комнате.Вы можете купить отдельные части вам нужны для работы или комплекты, которые будут содержать соответствующие детали (например, кабель с переходником, настенные розетки и кабель клипы и т. д.). ЗАМЕТЬТЕ, что сокеты для расширений должны быть «подчиненными» сокетами, а не «главными».

Важно, чтобы телефонные розетки и кабели добавлялись таким образом, чтобы они не влияли на телефонную сеть общего пользования. Поставщик услуг телефонной связи имеет право проверять и тестировать любую розетку и проводку, подключенную к телефонным линиям.

Каждая телефонная станция, входящая в дом или офис, должна быть оборудована специальной «главной розеткой», которая должна быть установлена ​​поставщиком телефонных услуг - в некоторых старых домах телефон все еще может быть «жестко подключен» - если у вас нет «подключаемый» телефон, вам нужно будет попросить вашего поставщика услуг телефонной связи установить его, прежде чем вы сможете самостоятельно добавлять телефонные розетки. Незаконно вмешиваться в основную розетку, и вы не можете установить ее самостоятельно или подключиться напрямую к ней.

Планирование установки

Возможны две основные схемы для установки дополнительных телефонных розеток:


  • Ответвительная проводка - где адаптер, подключенный к главной розетке, идет к распределительной коробке, а затем каждая розетка подключается от распределительной коробки (как справа).
  • Проводка серии
  • , в которой адаптер, подключенный к главному разъему, подключен к первому разъему, который подключен ко второму разъему, который подключен к третьему разъему и так далее (как показано ниже).

Выбор того, какой будет использоваться, будет зависеть от положения главного гнезда и требуемых позиций для новых гнезд. Вы можете смешать две формы по мере необходимости, возможно, используя последовательную проводку для соединения распределительных коробок на каждом этаже, а затем запустите шпоры от каждой распределительной коробки к розеткам на каждом этаже.

Вот несколько основных рекомендаций:

  1. Никакая новая розетка не должна иметь более 50 метров кабеля между ней и главной розеткой.
  2. Независимо от того, сколько розеток на телефонной линии, количество фактических телефонных трубок, которые могут быть подключены к ней, равно ограничено 4 REN (номерами эквивалентности звонков) - каждая трубка будет иметь REN, и общее количество всех трубок не должно превышать 4 REN. Если какое-либо оборудование не имеет маркировки «REN», обратитесь к поставщику. Если это невозможно, проверьте, что оборудование одобрен для подключения к телефонной сети общего пользования (т. е. отмечен зеленым кружком на этикетке), а затем принять 'REN' одного.
  3. Не размещайте удлинительные розетки или распределительные коробки на открытом воздухе или в местах, где возможна влажность или конденсация (например, душ или ванна). номер).
  4. Присоединяйте телефонную проводку только к розеткам или распределительным коробкам. Если необходима схема «ответвления», необходима распределительная коробка.
  5. Телефонный кабель и розетки должны располагаться на расстоянии не менее 2 дюймов от любых электрических проводов и розеток, чтобы избежать электрических помех.
  6. ВСЕГДА отключайте адаптер от основной розетки перед изменением или добавлением проводки в телефонную цепь.

Крепление розеток

Первым делом определитесь с необходимыми позициями для розеток / распределительных коробок. После принятия решения предложите коробки и, в зависимости от типа конструкции стены, временно прикрепите коробки к стене.

Установка кабеля

Начав с главной розетки и оставив достаточно кабеля для подключения адаптера, проложите кабель к распределительной коробке или к первой розетке. Длина кабеля:

  • На поверхности, просто используя кабельные скобы каждые 300 мм или около того.Часто его легче провести по верхней части плинтуса и вокруг дверных коробок, это гарантирует незаметность кабеля.
  • В кабелепроводе для поверхностного монтажа, обычно квадратный канал небольшого профиля со съемной передней крышкой. Просто проложите и закрепите кабелепровод по мере необходимости, проведите по нему кабель и установите переднюю крышку кабелепровода.
  • Через кабелепровод в стене, как правило, требуется предварительное планирование, чтобы установить канал перед тем, как проложить кабель. Однако его всегда можно ретроспективно установить при следующем украшении комнаты, просто убедитесь, что имеется необходимая длина кабеля.При скрытии кабелепровода в стенах всегда прокладывайте его вертикально (вверх или вниз) от розетка.
  • Сквозные пустоты в крыше, полу или стенах:
    • На крыше держите кабель подальше от другой электропроводки, вы можете «протянуть» кабель над / под кровлей.
    • Под деревянным полом может потребоваться просверлить балки для прокладки кабелей, опять же держите телефонные кабели подальше от других электрических проводка.
    • Пустоты в стенах, как правило, представляют собой перегородки или аналогичные элементы, обычно во время строительства легче прокладывать кабели внутри стен.

Если кабели необходимо проложить между комнатами, это можно сделать несколькими способами:

  • Просверливание дверной коробки.
  • Просверливание стены либо непосредственно над плинтусом, либо в верхней части дверной коробки.
  • Пропустить кабель под полом или над потолком и через отверстие в стене, а затем вниз или вверх, в зависимости от ситуации, в соседней комнате.

Розетки / распределительные коробки

Когда кабель проложен к распределительной коробке / розетке:

  • Снимите точки входа / выхода кабеля с задней панели коробки.
  • Пропустите кабель через заднюю пластину сзади вперед.
  • Надежно закрепите коробку в нужном положении.

Глядя на выводы на розетке, обычно в розетке или распределительной коробке имеется 6 (пронумерованных от 1 до 6) клемм, цветовой код проводки:

номер терминала

код цвета проводки

1

зеленый + белый

2

синий + белый

3

оранжевый + белый

4

белый + оранжевый

5

белый + синий

6

белый + зеленый

Нет необходимости знать, что делает каждый провод, просто нужно знать, что проводка всегда одного цвета с одного цвета независимо от того, идет ли кабель от основной розетки или к другой розетке.

Для бытовых установок можно использовать четырехжильный кабель, в этом случае их будет от 2 до 5, как указано выше. Если 6 ядер кабель имеется, зеленые и белые жилы можно обрезать и не использовать.

Кабель, используемый для расширения телефонных систем, предназначен только для фиксированной проводки к телефонной розетке. или соединительных коробок, он не предназначен для изготовления удлинителей или для установки на нем вилок BT.


Доступны два типа оконечных устройств розетки / соединительной коробки:

  1. Винтовое соединение
    • Осторожно снимите с кабеля внешнюю оболочку, не разрезая внутреннюю изоляцию.
    • Зачистите внутренние жилы и выполните соединения в соответствии с цветовым кодом.
    • В последовательной цепи два кабеля могут входить в розеточную коробку, и к каждой клемме будут подключены две внутренние жилы (одного цвета).
    • Оставьте слабину в проводе на случай, если его придется удалить и восстановить соединение.
    • Всегда используйте кабельную стяжку, чтобы надежно закрепить внешнюю изоляцию на крышке розетки / распределительной коробки.
    • Убедитесь, что розетка установлена ​​правильно (крышку над розеткой необходимо сдвинуть вверх до подключить телефон), заменить крышку.
  2. IDC (разъемы смещения изоляции).

    • Осторожно снимите с кабеля примерно 50 мм внешней оболочки, не разрезая внутреннюю изоляцию.
    • Поместите внутреннюю жилу (с ее изоляцией) на разъем с соответствующим номером.
    • Используйте специальный инструмент (правый), чтобы вставить внутренний сердечник в разъем.
    • Повторите то же самое для остальных внутренних жил.
    • В последовательной цепи два кабеля могут входить в розеточную коробку, и к каждой клемме будут подключены две внутренние жилы, каждая жила вставляется индивидуально.
    • Оставьте слабину в проводе на случай, если его придется удалить и восстановить соединение.
    • Всегда используйте кабельную стяжку, чтобы надежно закрепить внешнюю изоляцию на розетке / клеммной коробке.
    • Убедившись, что розетка установлена ​​правильно (для подключения телефона необходимо приподнять крышку розетки), установите крышку на место.

Тестирование

Прежде всего, отключив адаптер, используйте оригинальную розетку, чтобы убедиться, что ваш телефон может совершать исходящие и входящие звонки.

Повторите тест, подключив адаптер к главному разъему, а телефон - к адаптеру.

Если все в порядке, двигайтесь вдоль новой кабельной трассы и таким же образом проверьте каждую новую розетку.

Если у вас более одной телефонной трубки, оставьте первую на месте и повторите тест в первой розетке внутреннего абонента - убедитесь, что, когда звонит звонок, оба телефона работают вместе.

Поочередно добавляйте другие трубки и повторяйте тест (до 4-х REN-загрузок).Если вам нужно протестировать больше розеток, чем у вас есть телефонные трубки, или вы достигли нагрузки 4 REN, перемещайте последнюю трубку из розетки в розетку, пока не будут протестированы все розетки.

Решение проблем

Могут возникнуть проблемы двух типов:

  1. При подключении адаптера к главной розетке ничего не работает. Вероятно, это указывает на короткое замыкание в проводке.
    • Если у вас есть электрический тестер, отключите адаптер и проверьте клеммы на предмет короткого замыкания.
    • Если вы не можете найти проблему, начиная с первой розетки или распределительной коробки после главной розетки, удалите провода, идущие в розетку, и повторите проверку на адаптере - если проблема не исчезнет, ​​проблема в адаптере.
  2. Трубка работает при подключении к адаптеру, но розетка ниже по цепи не работает. Вероятно, это указывает на обрыв цепи или плохое соединение.
    • Отсоедините адаптер и проверьте проводку в соответствующей розетке и последней розетке / распределительной коробке в цепи.
    • Убедитесь, что цвета находятся в правильных местах и ​​что провода полностью вставлены.
    • Если есть сомнения, переделайте соединения.

Как подключить розетку: установка GFCI

Этот пост был первоначально написан Джозефом Труини из Today’s Homeowner

Выходы прерывателя цепи замыкания на землю предотвращают случайное поражение электрическим током, и согласно нормам они требуются в ваннах, кухнях, прачечных, гаражах и на открытом воздухе.

GFCI имеет встроенный автоматический выключатель, который прерывает электрический ток в тот момент, когда он обнаруживает замыкание на землю или утечку тока. Но GFCI не будет работать, если он не будет правильно подключен. Если ваша электрическая система не обновлялась в течение 20 или более лет, вам, вероятно, потребуется установить GFCI.

Шаги для модернизации проводки розетки GFCI

  1. Сначала выключите питание цепи, над которой будете работать.
  2. Снимаем крышку и откручиваем выпускной патрубок из коробки.Отсоедините провода и снимите старую розетку.
  3. На задней панели GFCI находятся винтовые клеммы с маркировкой «нагрузка» и «линия». Единственный винт внизу - это винт заземления.
  4. Подсоедините черный и белый провода к винтовым клеммам со стороны линии.
  5. Прикрепите черный провод к темному винту, а белый провод к светлому винту. Снова убедитесь, что оба провода находятся на стороне «линии».
  6. Оберните оголенный медный провод вокруг винта заземления и затяните его.
  7. Аккуратно заправьте провода в коробку, прикрутите розетку и установите крышку на место.
  8. Наконец, проверьте GFCI, нажав кнопки «тест» (выключение) и «сброс» (включение).
  9. После отключения электричества на кухне на главной сервисной панели снимите крышку и открутите дуплексную розетку от имеющегося кабеля внутри коробки.
  10. Установите новую розетку прерывателя цепи замыкания на землю, подключив черный и белый провода к «линейной» стороне розетки.
  11. Подсоедините оголенный провод к винту заземления. Установите на место крышку и убедитесь, что GFCI работает правильно.
  12. Нажмите кнопку тестирования; розетка должна отключиться.
  13. Сброс для возобновления подачи тока.

Напоминания о правилах электрооборудования

  • Все розетки на столешнице должны быть защищены устройством GFCI, установленным на розетке, или автоматическими выключателями GFCI.
  • Кухня должна иметь две 20-амперные цепи для настольной техники.
  • На столешнице должны быть установлены розетки так, чтобы ни одна точка на стойке не находилась на расстоянии более 2 футов от розетки.

Нужна помощь в ремонте дома? Узнайте, может ли одна из этих компаний по гарантии на дому стать вашим решением.

.

Добавить комментарий

Ваш адрес email не будет опубликован. Обязательные поля помечены *
