Подключение проходного выключателя: как это делать правильно?

Проходные выключатели весьма удобны, когда необходимо включать и выключать лампочку из разных точек в квартире или доме. Например, в начале коридора можно включить лампочку, а пройдя через него выключить в другом конце. Или на первом этаже зажечь светильник на лестнице, а поднявшись на верх, выключить. Как правильно выполнить монтаж проходного выключателя, чтобы все работало как часы? Объясняем подробно со схемами и примерами.

Что потребуется для подключения проходного выключателя?

Для того, чтобы схема работала, нам потребуются следующие комплектующие:

  • Два проходных выключателя.
  • Трехжильный провод типа ВВГнг 3*1,5 мм2 или NYM 3*1,5 мм2
  • Светильник.
  • Фаза + ноль из щитка.

Проходные одноклавишные выключатели, в отличие от обычных, имеют не два контакта, а три, поэтому использовать обычные выключатели для таких целей не получится. В обычных двухклавишных выключателях тоже три контакта, однако для проходного монтажа они также не подойдут, так как работают иначе.

Схема подключения проходного выключателя

Для того, чтобы вся схема работала исправно, необходимо внутри выключателя правильно подсоединить провода к клеммам. В любом проходном одноклавишном выключателе клеммы обозначаются стрелочками: одна будет идти внутрь выключателя (фазная) и две наружу (выходные), как показано на рисунке ниже. Если перепутать и подключить фазный провод к стрелочке, которая идет наружу, то схема будет работать неправильно.

Схема подключения проходного выключателя следующая: ноль из счетчика подается через распредкоробку напрямую к лампочке. Фаза из счетчика подается на выключатель 1; два выхода выключателя 1 соединяются с выходами выключателя 2; фаза из выключателя 2 идет на лампочку.

Обратите внимание на схему 1: здесь контакты на выключателе разомкнуты, поэтому лампочка выключена.

Предположим, человек проходя через коридор включает выключатель 1, тем самым замыкая цепь и включая лампочку. В этом случае схема становится такой:

В конце коридора он нажимает на выключатель 2, цепь размыкается, и лампочка выключается (схема 3). При этом, чтобы опять включить лампочку, ему не нужно возвращаться к выключателю 1 — достаточно нажать на клавишу выключателя 2.

При такой схеме лампочкой можно управлять любым выключателем, даже не задействуя второй. Теперь давайте посмотрим, как подключить выключатель непосредственно в распредкоробке.

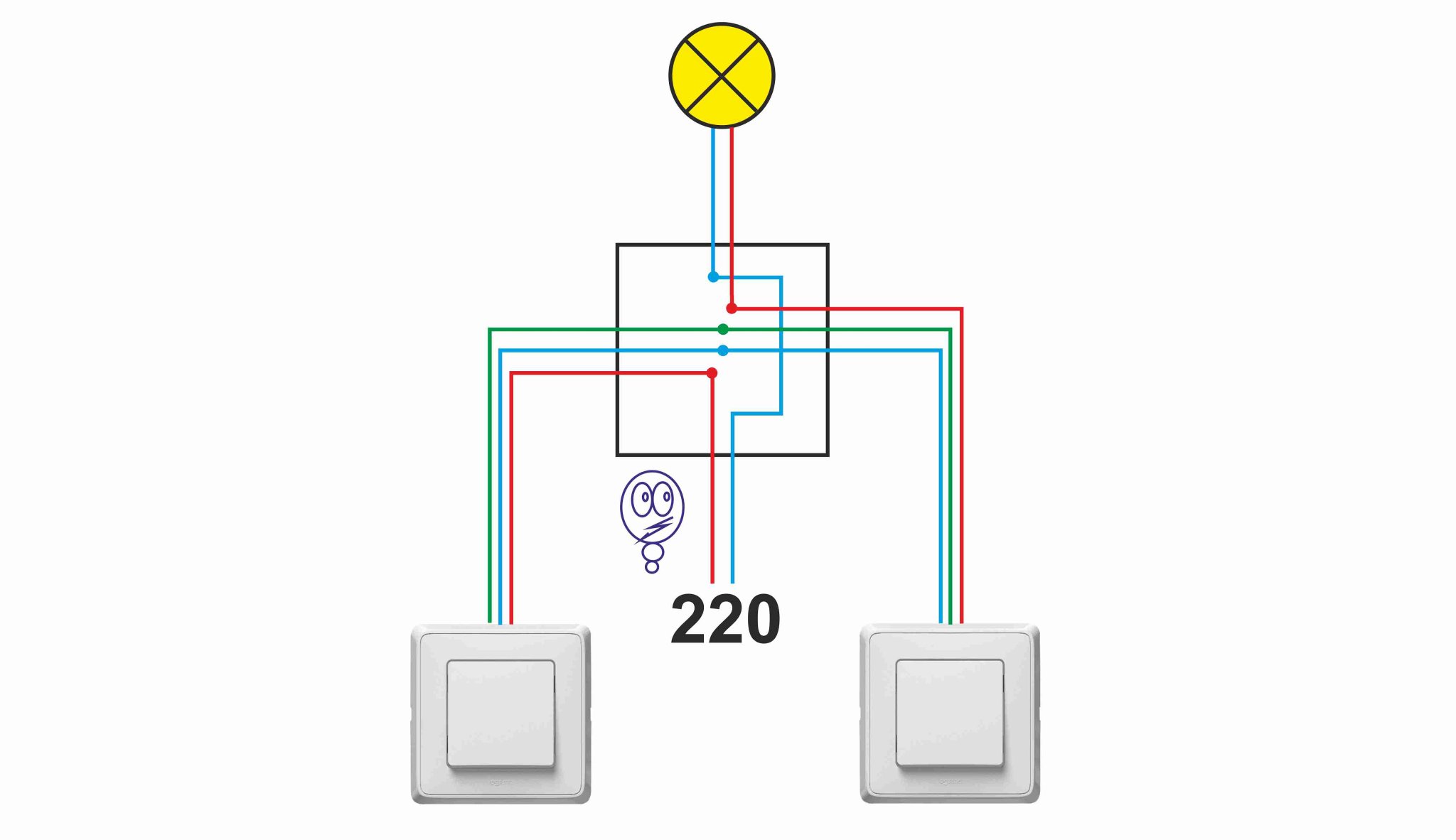

Подключение проходного выключателя в распредкоробке

В распредкоробке мы наблюдаем 10 проводов: 2 приходит из щитовой, 2 от лампочки и по 3 от каждого выключателя. Соединяем провода следующим образом: синий ноль (1) из щитовой соединяем напрямую с синим нолем (1) лампочки.

Фазу из щитовой (2) соединяем с белым проводом (2) первого выключателя. Затем красный выход (3) первого выключателя с красным выходом (3) второго. Также соединяем и зеленые провода (4). Белый провод (5) второго выключателя соединяем с фазным проводом (5) лампочки. Как качественно соединять провода, мы писали здесь.

В некоторых квартирах из щитовой также идет желто-зеленый провод заземления. Он не заходит в проходные выключатели, но сажается на отдельную клемму. После того, как все подключили, подайте питание из электрощитовой, и проверьте работу каждого выключателя. Если любым можно и включить и выключить светильник, тогда схема подключена правильно.

Если остались вопросы по подключению проходного выключателя, задайте их в комментариях!

Еще пара советов домашним электрикам:

Теги выключатели электропроводка

Как подключить проходной выключатель с 2х и более мест

Схема подключения проходного выключателя широко применяется в современных строениях с большими пространствами.

Это характерно для случаев, когда необходимо включать и выключать лампочку освещения, например, из удаленных точек, находящихся в разных частях квартиры.

Благодаря такой комбинации удается одним из приборов включать освещение при входе в помещение, а посредством второго устройства можно будет выключать то же освещение при выходе с другого конца комнаты.

Принцип работы

Проходные выключатели по своему внешнему виду ничем не отличаются от обычных клавишных выключателей – их конструкция и принцип действия имеют свою специфику. Основные различия между этими коммутирующими приборами – в количестве и порядке подсоединения переключающих контактов.

Обратите внимание: При срабатывании обычного одиночного выключателя света происходит простое замыкание или размыкание фазной цепи, в разрыв которой включен данный коммутационный прибор.

При работе 2-х проходных переключателей порядок разрыва и замыкания цепочки, подающей фазное напряжение на осветительный прибор, более сложный и разветвленный.

В процессе коммутации два таких выключателя, схема которых рассмотрена ниже, замыкают одну из соединительных линий, одновременно размыкая другую.

За счет этого удается реализовать принцип раздельного управления одним и тем же осветительным устройством с двух мест, удаленных одно от другого на значительное расстояние. Наиболее характерный пример такой организации – расположение выключателей на противоположных концах длинного коридора. Указанная особенность, в конечном счете, определяет и специфику монтажа проходных выключателей в границах того или иного обитаемого помещения.

Схемы подключения

Порядок подключения устройств, входящих в систему удаленного управления, определяется особенностями коммутации проходных переключателей. Рассмотрим принцип их функционирования несколько подробнее.

Электрическая схема

Порядок действия рассматриваемой системы удобнее всего объяснить, если воспользоваться электрической схемой подключения одноклавишного проходного выключателя.

Согласно этому рисунку проходные переключатели связаны двумя линейными проводниками, объединяющими коммутируемые точки. При этом их перекидные контакты исходно находятся в противоположных позициях и подключены к незадействованным линейным проводам.

При входе в комнату перекидная пластина первого прибора переводится в положение, при котором цепь питания осветителя замыкается. В результате этого он включается. На выходе комнаты клавиша второго одноклавишного выключателя переводится в положение «Выключено», так что образованная ранее цепь питания обрывается, а осветитель гаснет.

Специалисты советуют еще до того, как подключать проходные выключатели схема которых рассмотрена выше, специально предусмотреть в квартире две точки их размещения.

Монтажная схема с распредкоробкой

Монтажная или рабочая схема подключения проходного выключателя с подробной прорисовкой всех используемых в ней проводников позволяет наглядно представить себе общий порядок образования соединений. Кроме того, она помогает понять, какое отношение к этому имеют расположенные в квартире распределительные (соединительные) коробки. Схема электрического включения всех перечисленных элементов представлена на фото ниже.

За счет применения типовой распределительной коробки, обозначенной на рисунке в виде круга, удается осуществить электрическое расключение отдельных проводников системы из двух переключательных устройств. Синим и желтым цветом в этой схеме показаны проводники, подводящие к лампочке ноль и фазу соответственно, а черным – внутренние коммутационные цепочки.

Предлагаем к просмотру видео – как подключить два проходных выключателя без распределительной (распаячной) коробки:

Управление освещением с трех мест и более

Нередки ситуации, когда в жилых помещениях большой площади возникает потребность управлять освещением сразу из нескольких точек. Для создания системы многоточечного управления, позволяющей подключать и выключать свет из 3-х мест одновременно, установки одних проходных переключателей обычно недостаточно.

Для этих целей потребуется интегрировать в схему еще один элемент – перекрестный выключатель, который подключается в разрыве двухжильного провода (то есть между проходными приборами).

Если в прежние времена допустимость монтажа таких схем обуславливалась в основном планировкой помещений, то сегодня они встречаются практически повсеместно. Монтаж проходных выключателей этого типа – совсем непростое занятие. Прежде всего, потребуется ознакомиться с принципом его работы.

Принцип работы перекрестного переключателя (выключателя)

Конструкция переключателя предусматривает наличие четырех контактов, из которых два подсоединяются к клеммам одного переключателя и еще два – ко второму прибору.

Обратите внимание: Главное отличие перекрестных переключателей от проходных состоит в том, что они могут использоваться только совместно с проходными.

Эти устройства при таком включении выполняют особые (транзитные) функции, поскольку являются в определенной степени переходными.

Наглядно посмотреть принцип работы перекрестного переключателя Вы можете на Gif-картинке, расположенной ниже.

Схема подключения проходного выключателя для управления из 3х мест

Схемное изображение подключения 2-х проходных и одного перекрестного переключателя представлено на рисунке.

Из него хорошо видно, что между двумя проходными переключателями устанавливается перекрестный выключатель, действующий в качестве своеобразного транзитного узла.

Ниже показана схема подключения проходного выключателя, на которой видно соединения всех элементов электрической цепочки управления освещением в распределительной коробке.

Видео, которое мы разместили ниже, несомненно поможет Вам собрать схему подключения трех выключателей в распределительной коробке.

Схема подключения проходного выключателя для управления из 4х мест

Для четырех точек управления потребуется применить комплексную схему распайки, изображенную на рисунке ниже.

В таком комплекте используются не только два проходных, но и пара переключателей перекрестного типа.

При рассмотрении варианта управления светильником сразу из 4-х мест потребуются два перекрестных коммутирующих прибора.

При наличии в данном помещении нескольких осветительных групп предпочтение следует отдать перекрестного типа. Установленные таким образом проходные системы заметно упрощают процедуру управления освещением.

Схема подключения проходного выключателя для управления из 5 мест

Для управление освещением из пяти точек потребуется два проходных выключателя и три перекрестных. Схема подключения будет выглядеть следующим образом:

Схема управления освещением из пяти мест и более с помощью проходных и перекрестных выключателей (1 и 2 — проходные, х1, х2 …хn — перекрестные)

Электронные устройства

Для управления своими осветительными приборами из многих точек владелец квартиры может воспользоваться как клавишными выключателями, так и электронными устройствами.

Одним из таких устройств является KillerSwitch – устройство для включения
и выключения освещения из разных мест российского производства.

Данное электронное устройство работает в двух режимах в зависимости от типа выключателей:

  1. С использованием классических клавишных или кнопочных выключателей с фиксацией без подсветки. В этом случае можно подключить от 1 до 3 выключателей.
  2. С применением клавишных или кнопочных выключателей без фиксации.

Чтобы сменить режим работы устройства необходимо снять или установить перемычку.

Схемы подключения электронного устройства KillerSwitch

Схема подключения выключателей с фиксациейСхема подключения выключателей без фиксации

Предлагаем вашему вниманию видео о порядке подключения и работе электронного устройства KillerSwitch.

Указанные системы из множества коммутируемых устройств (при всем кажущемся удобстве) в еще большей степени вызывают сомнение в их надежности. Даже в случае правильного включения и бережного обращения для них характерны следующие недостатки:

  1. относительно высокая стоимость;
  2. сравнительно низкая надежность;
  3. возможность ложных срабатываний;
  4. сложность обслуживания и ремонта.

Именно поэтому подключение проходных выключателей и перекрестных для управления освещением из нескольких мест  – это оптимальный вариант использования принципа многоточечного управления.

Сенсорные модификации

В настоящее время собственники квартир и частных домов все чаще стали применять для обустройства своих помещений сенсорные выключатели. В линейке этого типа изделий также присутствуют сенсорные проходные выключатели.

Устройства не только повышают уровень комфорта, но и являются стильными дизайнерскими элементами.

Сенсорные выключатели в интерьере

Ниже мы приводим некоторые схемы подключения сенсорных проходных выключателей.

Схема подключения двух проходных сенсорных выключателей

Схема подключения трех проходных сенсорных выключателей

Чтобы узнать, как подключить и синхронизировать проходные сенсорные выключатели, вы можете посмотреть видео ниже.

Выводы

При анализе рассмотренных в данном обзоре всех схем подключения проходных выключателей можно отметить следующее:

  • Простейшие из этих систем позволяют получить бесспорные преимущества и не имеют каких-либо заметных недостатков (это касается проходного выключателя с одной клавишей, в частности).
  • Более сложные комплексы, включающие в свой состав еще и перекрестные приборы, могут оказаться не настолько эффективными, как кажется.
  • Это объясняется тем, что даже с учетом удобства управления, их применение связано с большими издержками и снижением надежности всей системы в целом.
  • При монтаже переключательных схем, в которых выключатели располагаются в виде последовательной цепочки, потребуется внимательно отслеживать порядок коммутаций, чтобы не допустить критичеcких ошибок.
  • Это также следует отнести к недостаткам сложных комплектов, включающих в свой состав перекрестные выключатели.

В заключительной части обзора отметим, что при обустройстве таких систем приходится сталкиваться с определенными сложностями прокладки линейных проводников. При выборе способа монтажа возможны варианты скрытия их в глубине стен или же использования для этого специальных кабельных каналов. Если хозяин частного дома планирует «упрятать» провода глубоко в стены – ему следует заранее побеспокоиться об этом (желательно – еще на стадии проработки строительного проекта).

Видео по теме

Предлагаем посмотреть видео – сборка схемы подключения двух проходных выключателей без распределительной (распаячной) коробки:

Сборка схемы подключения пяти проходных выключателей без распределительной (распаячной) коробки:

Нажмите, пожалуйста, на одну из кнопок, чтобы узнать помогла статья или нет.

Помогла21Не помогла1

Подключение проходного выключателя - схемы и способы

В домах и квартирах часто встречаются длинные коридоры и лестницы, и если выключатель находится только в одной их части, это очень неудобно. В этой ситуации отличным решением являются проходные варианты, которые позволяют контролировать освещение не только в начале и конце длинных темных помещений, но и даже на их середине.

Подключение такого устройства выглядит значительно сложнее, чем обычного. Благодаря инструкции и информации из данной статьи любой человек сможет выполнить монтаж проходных выключателей самостоятельно.

Подробнее о применении в быту

Поговорим о том, в каких конкретно случаях может возникнуть необходимость подключения проходного выключателя для управления осветительными приборами. Здесь действует простое правило – там, где неудобно использовать классический вариант, стоит установить управление освещением из двух мест.

  • На лестничных площадках в подъездах – обычно устанавливается на первом этаже. Нажав на него, человек может спокойно подняться по хорошо освещенной лестнице. Однако выключатель при этом остается внизу, и выключить свет для экономии электроэнергии не представляется возможным.
  • Длинная коридорная система с несколькими выходами – включив свет на одном его конце, нужно иметь возможность выключить его на другом, чтобы свет не оставался бесполезно гореть, мотая драгоценные киловатты.
  • Уличные фонари вдали от дома – чтобы включить свет на улице в темное время суток, придется в темноте идти к лампочке. И потом для выключения фонаря вам придется возвращаться к нему вновь, а до двери дома идти в темноте.
  • Любое другое помещение или пространство помимо длинных коридоров.

В спальне у изголовья кровати – для того случая, когда человек уже лег в постель, забыв выключить люстру.

Длинный темный коридор – идеальное место
применения проходного выключателя

Подытожим – перекидной выключатель (или перекрестный) представляет собой устройство, которое позволяет управлять одним или несколькими светильниками из двух мест одного помещения, из разных комнат, а также используя для этого разные клавиши одного устройства. Выключатели, находящиеся в такой связке, работают одновременно, сообща и независимо друг от друга. Они помогают экономить электроэнергию, выключая ненужный свет после прохода человека через темные и большие помещения.

Принцип работы основан на разном количестве контактов в сравнении с обычным вариантом. Вместо двух контактов такой выключатель имеет три, вследствие чего переключает фазу из одного на остальные два поочередно.

Классическая схема подключения

Тип лампочек и прочих электрических приборов не играет здесь роли – схема подключения проходного выключателя из двух мест работает с лампами накаливания, люминесцентными и светодиодными аналогами, а также позволяет подключить любой другой бытовой прибор, который нуждается в таком выключателе.

Технология установки

Смонтировать перекрестный или проходной выключатель своими руками можно, однако он требует вдумчивого подхода еще в самом начале работы, это позволит не допустить опасных ошибок в соединении контактов.

Разработка его начинается еще на этапе прокладки кабеля. Здесь придется использовать трехжильный, а не двухжильный кабель, как это делается обычно. Если же в системе планируется установить большее количество выключателей, то придется и вовсе проложить четырехжильный.

Схема трехжильного кабеля

Для создания системы освещения, которая будет иметь две точки управления, необходимо купить два выключателя, оснащенных двумя режимами переключения и тремя контактами. Также можно переделать обычный выключатель. Конструкции должны иметь перекидную схему, это означает, что первый узел является общим для двух других. В одном положении выключателя он замыкает первый контакт, а в другом – последующий. Таким образом, замыкание трех контактов одновременно в данной схеме не реализуется.

Помимо кабелей также понадобятся:

  • Выключатели проходные одноклавишные.
  • Распределительный короб, который будет направлять ответвления кабелей и защищать важные узлы и контакты. Он будет установлен в каждом помещении, в больших помещениях их бывает даже несколько штук на одну лампочку.
  • Светильник или группа светильников на две и более лампы, которые соединяются друг с другом последовательно.

Классическая схема подключения

Каков принцип работы проходного выключателя, и какая у него схема? От источника электричества ноль сначала проводится через распределительную коробку, после чего сразу же подается на светильники, минуя выключатели. Фаза берется из того же источника, проводится через ту же коробку, что и ноль, и подсоединяется к общему контакту первой кнопки. Два других перекидных контакта от первого выключателя проводятся через распределитель и соединяются с аналогичными контактами на втором выключателе. Фаза общего контакта от второго переключателя сразу ведется на второй контакт светильника. Ниже визуально представлена эта схема включения для наглядного понимания того, как работает проходной выключатель из двух мест.

Классическая схема подключения двух проходных выключателей

На деле установка проходного выключателя имеет четкую последовательность, которую важно соблюдать для правильного и безопасного подключения:

  • Прокладываются трех- или четырехжильные кабели к местам, где будут стоять точки управления, а также к светильникам.
  • Устанавливаются выключатели таким образом, чтобы оставался доступ к их контактам.
  • К этим контактам подключаются проложенные ранее провода.
  • Монтируется один или группа светильников (допускается даже из 3 и более штук), они подключаются между собой к обычному, двужильному кабелю.
  • Выполняется монтаж распределительной коробки. Здесь важно, чтобы она располагалась максимально удобно для доступа к ее узлам в любое время. Длина проводов при этом должна оставаться минимальной, что бывает сложно осуществить для такого выключателя.
  • Вся схема соединяется так, как описано выше, подключение проходного выключателя к сети пока не выполняется. Все провода заводятся в распределительную коробку. Пока их прятать в стены не стоит, сначала нужно убедиться, что система будет работать.
  • После обесточивания дома или квартиры выполняется подключение проходных выключателей к самой сети. Все соединения тщательно и аккуратно изолируются. Подключаемую квартиру вновь нужно подсоединить к сети, сразу после этого проходные выключатели проверяются на работоспособность. Обращайте внимание на очаги тепла при соединении проводов – это признак плохого контакта. Если такое наблюдается, обесточьте квартиру снова и переделайте их.

Для проходного выключателя схема подключения на 2 клавиши выглядит иначе. Вместо двух выключателей используется один двухклавишный. Такая схема (на рисунке ниже) позволяет двум кнопкам создать управляемое включение двух групп светильников.

Схема подключения двухклавишного проходного выключателя

Если изначально был установлен трехконтактный двухклавишный или трехклавишный переключатель, то эта схема даст ответ на вопрос, как сделать проходной выключатель из обычного двойного или тройного.

Еще несколько советов по проведению работ, они актуальны и там, где будут устанавливать двухклавишный переключатель:

  • Тщательно проверяйте, где фаза, а где ноль. Ошибка чревата замыканием вплоть до пожара.
  • Квартиру желательно обесточивать полностью с помощью рубильников или тумблеров на счетчике. Локального отключения может быть недостаточно – даже при прерванной фазе на ноле все еще может оставаться остаточный заряд, а в совокупности с нарушениями заземления это может быть очень опасно, ведь вы работаете напрямую с основной электросетью.
  • Все контакты тройного проходного выключателя должны быть максимально качественными. Прочно, но аккуратно обжимайте их, изолируйте хорошей изолентой или прочной термоусадкой.
  • Все стационарные элементы (выключатели, светильники, распределительная коробка) должны быть жестко закреплены, не шататься. Обрыв проводов проходного двухклавишного выключателя (или любого другого узла) в процессе эксплуатации очень опасен.
  • Все провода должны быть подобраны очень тщательно. Используйте жилу из такого металла, который был взят за основу в проводах основной электросети.
  • Учитывайте мощность осветительных приборов, выбирайте кабели с таким сечением, чтобы был небольшой запас. Он будет амортизировать резкие перепады напряжения без повреждения структуры подключения двойного проходного выключателя.

Люди, которые впервые сталкиваются с проходными вариантами, могут испытывать неудобства, связанные с положением переключателей. Они не имеют четко определенного положения для включения/выключения, это иногда сбивает с толку. Положение переключателей на одной точке зависит от положения на другой, поэтому оно всегда будет разным. Быстро привыкнуть к такому поможет обращение внимания, прежде всего, на состояние света, а не на положение клавиш.

Немного об альтернативах

Если хозяева по каким-то причинам не могут установить проходные выключатели, им на замену приходят бистабильные реле и датчики движения. Реле используются там, где необходима очень длинная и сложная схема подключения проходного выключателя из трех мест (и даже из четырех и более). Датчики движения избавят от установки выключателей на одну лампу вовсе – они будут автоматически включать свет тогда, когда кто-то появляется в поле зрения его детекторов, и схема управления освещением из трех мест становится неактуальной. Здесь важно правильно настроить его чувствительность и время работы, будет неприятно, когда свет погаснет посреди лестничной площадки, и человек останется стоять в кромешной тьме. В таких случаях даже наличие проходного выключателя из трех мест не будет удобным.

Заключение

Подключив перекрестный выключатель, вы решаете сложную задачу по освещению длинных коридоров и больших помещений, делая их удобными и уютными. При этом перекрестный двойной проходной выключатель значительно экономит электроэнергию, оставляя свет включенным там, где это реально необходимо. К тому же его схема доступна даже неопытному человеку.

Как подключить переключатель своими руками: описание действий и советы

Обычно мы используем один выключатель для включения и выключения люстры или светильника. Однако вы можете установить в квартире для управления освещением проходной выключатель или, как его еще называют, переключатель. Устройство позволяет включить свет в одном месте, а выключить в другом, например, в конце комнаты. Оно совместимо с лампами накаливания, энергосберегающими и светодиодными лампочками и внешне выглядит как традиционный выключатель, но схема его подключения отличается. В статье мы расскажем, как подключить переключатель с одной клавишей для контроля освещения из 2 мест.

Что такое проходной выключатель и зачем он нужен: подробный обзор

У изделия та же конструкция, что и у привычного выключателя, только количество выходов для контактов у него не 2, а 3: входящий и 2 выходящих. Традиционный либо смыкает, либо размыкает электрическую цепь. А проходной перекидывает цепь с одного контакта на другой. Принцип действия изображен на рисунке. Конструкция дает возможность включить свет в одной точке, а выключить — в другой.

Отличия есть и по внешнему виду. Как правило, у проходных моделей на клавише изображены 2 вертикальных треугольника, смотрящих вверх и вниз.

Если геометрические фигуры смотрят в стороны — это перекрестные (промежуточные) переключатели. Они нужны, если вы хотите управлять освещением из 3 и более точек в доме. Последовательность их подключения более сложная. Мы не рекомендуем пытаться самостоятельно произвести ремонт, если вы не имеет навыков в монтаже электропроводки.

По наблюдениям пользователей, переключатели экономят электроэнергию и повышают комфорт использования освещения. Их рекомендуют монтировать в следующих случаях:

  • Если у вас длинный коридор или есть затемненные повороты в проходе.

  • В проходных комнатах, когда неудобно возвращаться, чтобы погасить свет.

  • В больших спальнях, когда приходится перед сном вставать с постели, чтобы нажать на выключатель.

  • На лестничных пролетах в многоэтажных коттеджах.

Некоторые считают, что во всех этих случаях можно воспользоваться реле времени. Но люди передвигаются с разной скоростью, и временного промежутка может не хватить, либо свет будет гореть зря. Эффективность применения переключателя очевидна.

Как установить проходной выключатель: этапы работы

Перед началом ремонта обратите внимание на 3 важных пункта:

  • Для монтажа переключателя используют трехжильный провод.

  • Покупайте в магазине 2 конечных проходных выключателя одной фирмы, чтобы их конструкции не различались и их легко было монтировать.

  • Подключение обычных выключателей по предложенной схеме невозможно. Не годятся даже двухклавишные модели, у которых также на задней панели 3 клеммы.

Далее мы опишем последовательность действий сначала при установке выключателя в подрозетник, затем при соединении кабелей в распредкоробке. Все работы проводите при отсутствии напряжения в сети.

Как установить переключатель в подрозетник

Самое главное на этом этапе найти общую контактную клемму, которая будет передавать ток от электрощитка. Как правило, схема, где какой зажим расположен, нарисована на задней панели переключателя. Если у вас недорогая модель или вы не разбираетесь в подобных схематичных инструкциях, воспользуйтесь индикаторной отверткой. После обнаружения нужного зажима подсоедините к нему фазный провод. Оставшиеся жилы установите в другие клеммы. Их положение значения не имеет. Закрепите конструкцию в подрозетнике. Аналогичным образом монтируется второй переключатель, только фазный кабель тянется к люстре.

Как установить контакты проходного выключателя в монтажной коробке

В распределительную или распаечную коробку заводят 4 кабеля: от автомата распредщитка, от переключателей (для удобства обозначим их №1 и №2) и от светильника. Теперь надо правильно попарно соединить провода. Для соединения используйте самые маленькие двойные клеммы WAGO.

Схема скрепления проводов для управления освещением из 2 разных точек представлена на рисунке. Она носит общий характер, далее мы распишем последовательность ваших действий более подробно.

Для наглядности у изоляции всех проводов разный цвет. Наиболее частые маркировки

  • Белый или серый  — фаза — жила, по которой ток движется к светильнику.

  • Синий — ноль — провод с обратным движением тока.

  • Желто-зеленый — заземление. «Земля» не участвует в подаче электричества, но предотвращает удары, если один из элементов цепи выходит из строя.

Теперь последовательно соединяйте провода:

  • Ноль кабеля от коробки-автомата — с нулевым каналом, отходящим от светильника.

  • Соедините заземляющие жилы.

  • Фазу с распредщитка зажмите с фазой провода от общей клеммы выключателя №1.

  • Фазу кабеля от осветительного прибора — с общей жилой выключателя №2.

  • Остались отходящие провода с переключателей. Их можно соединить между собой произвольно, но старайтесь выдержать цветовую компоновку, чтобы в будущем никто не запутался в случае ремонта.

Осталось проверить правильность подключения. Подайте напряжение и проверьте работу устройств.

Мы описали схему подключения одноклавишного образца. Принцип подключения двух- и трехклавишного аналогичный. В моделях предусмотрены 2 или 3 входа и 4 или 6 выходов соответственно. Главное при монтаже не запутаться в проводах и клеммах.

Распространенные ошибки при монтаже переключателя

Перечислим типичные промахи, которые совершают люди, впервые сталкивающиеся с установкой проходных выключателей.

  • Некоторые полагают, что при установке изделия в подрозетник общая клемма та, которая расположена отдельно. Но у разных производителей конструкции устройств отличаются, поэтому нет единого правила, где должен проходить фазный кабель.

  • Бывают случаи, когда переключатель подключают по последовательной схеме обычного выключателя. Чтобы решить проблему, достаточно правильно поменять местами фазы.

Ограничения в использовании проходных выключателей

Переключатели имеют недостатки, о которых важно знать, если вы решаете, устанавливать их или нет.

  • Отсутствие фиксированного положения клавиши, по которому можно узнать включена или нет лампочка. В обычных образцах есть стандартное размещение клавиши, которое свидетельствует, что ток не подается. У переключателей такое положение отсутствует. Если лампочка перегорела, вы не узнаете, есть ли в патроне напряжение. При замене прибора мы советуем обесточивать сеть, чтобы вас не ударило током или лампочка не взорвалась в руках.

  • Большое количество клемм в распределительной коробке. Мы расписали схему для двух конечных переключателей, но в некоторых помещениях устанавливают цепь из 3 или даже 5 выключателей. Тогда коробка становится забита соединенными проводами и зажимами. Это затрудняет ремонт и замену моделей.

В отличие от монтажа традиционного выключателя, установка переключателя требует некоторых знаний и элементарных навыков работы с электричеством. Но если вы разберетесь в принципах подачи напряжения к осветительным приборам, будете соблюдать технику безопасности, работать с обесточенными проводами и использовать изолированные отвертки, самостоятельное подключение проходного выключателя окажется вполне по силам.

Как подключить проходной выключатель — ВикиСтрой

Устройство и принцип работы проходного выключателя

Самым простым представителем семейства проходных выключателей является его одноклавишный вариант.

Внешне он ничем не отличается от обычного выключателя, кроме внутренней схемы, которая обычно указывается на обратной стороне корпуса.

Принцип работы проходного выключателя прост: при перемещении клавиши выключателя внутренний подвижный контакт размыкает одну цепь и автоматически замыкает вторую (так называемый перекидной контакт). На рисунке клемма «2» — общий контакт, клеммы «3» и «6» — выход перекидного.

Принципиальная схема проходного выключателя выглядит так:

Используя данный эффект, можно создать самую простую схему проходного выключателя, при которой один светильник будет управляться сразу из двух разных мест:

1,2 — проходные выключатели; 3 — к корпусу светильника

Подключение проходного выключателя

Монтаж выполняется трехжильным кабелем. Для упрощения монтажных работ его жилы должны иметь заводскую цветовую маркировку. Сечение выбранного провода должно выдержать подключаемую через него нагрузку. Поскольку мощность контактов выключателя ограничена величиной 10–16 А, для монтажа чаще всего используют медный гибкий кабель с сечением проводов от 1 до 1,5 мм2.

Как подключить проходной выключатель:

  • На проходном выключателе необходимо найти общую клему (на схеме она обозначена цифрой «1»).
  • На первый выключатель, расположенный ближе всего к распределительной коробке, подводим «фазу» и подключаем ее на общую клему «1». Для монтажа используем самый яркий провод (обычно красный или оранжевый, на поясняющем рисунке использован белый ).
  • Высаживаем на выходные клеммы проходного переключателя (по схеме это клеммы «2» и «3») два оставшихся провода, запоминаем соответствие цвета использованной жилы и маркировки на клеммнике проходного переключателя.
  • На втором выключателе выполняем подключение кабеля аналогично первому (строго соблюдаем цветовую маркировку проводов и соответсвующие им клеммы переключателя).
  • В распределительной коробке соединяем самый яркий провод (на поясняющем рисунке это белый), пришедший со второго проходного выключателя с фазой светильника.
  • Два других провода, в соответствии с цветовой маркировкой, соединяем с аналогичным по цвету проводом, пришедшим с первого выключателя (например,зеленый с зеленым, синий с синим и т. д.), на поясняющем рисунке соединены зеленые и красные провода.
  • Нулевой и заземляющий провод в распределительной коробке сразу соединяем с аналогичным по назначению кабелем, уходящим на светильник.
  • Подтягиваем скрутки, при необходимости лудим, качественно изолируем оголенные участки проводов.
  • Также можно использовать следующее соединение:

    1 — ответвительная коробка; 2 — к корпусу светильника; 3, 4 — подрозетники

    Сборка проходного переключателя выполняется в следующей последовательности:

    1. Разбираем выключатель.

    2. Подключаем к проходному выключателю провода, согласно схеме.

    3. Вставляем выключатель в монтажную коробку и фиксируем его в ней.

    4. Закрываем выключатель защитно-декоративными накладками.

    Важно! С помощью контрольки удостоверьтесь в том, какой провод в распределительной коробке «фаза». Перед выполнением монтажных работ отключите питающее напряжение. Не соединяйте в одну скрутку медные и алюминиевые провода.

    Проверка работы схемы

    Необходимо убедиться, что каждый выключатель может как включить, так и отключить лампу, вне зависимости от положения другого выключателя.


    Каждое переключение проходного выключателя должно вызывать отключение или включение электрических ламп, если этого не происходит, необходимо найти и устранить ошибку в выполненном монтаже.

    Двухклавишные проходные переключатели

    Данные проходные выключатели физически состоят из двух одинарных проходных выключателей, собранных в одном корпусе.

    1 — проходной двухклавишный выключатель; 2 — проходные выключатели

    Двойной проходной переключатель позволяет управлять несколькими лампами сразу. Для этого необходимо собрать следующую схему:

    1, 2 — проходной двухклавишный выключатель; 3 — к корпусу светильника

    Для коммутации можно использовать как трехжильные провода, проложенные в параллель, так и шестижильные, главное, не ошибиться при подключении.

    Собранная схема позволяет независимо включать и выключать две лампы или два светильника с двух разных мест.

    Например, включим лампу № 1, изменив положение первого перекидного переключателя.


    Аналогично можно включить вторую лампу.

    Отключение можно выполнять как с помощью первого, так и второго переключателя.

    Управление освещением с трех и более мест

    В некоторых случаях недостаточно иметь возможность управлять освещением с двух мест. Для эффективного управления освещением трехэтажного лестничного марша понадобится минимум три точки контроля. В этом случае совместно с классическими проходными выключателями используется дополнительный тип выключателя — перекрестный.

    Перекрестный выключатель устанавливается в разрыв связи между двумя проходными переключателями, это позволяет создать еще одну точку управления освещением.

    1, 3 — проходные выключатели; 2 — перекрестный выключатель; 4 — к корпусу светильника

    С помощью дополнительной последовательной установки перекрестных выключателей можно увеличивать количество мест, с которых производится управление освещением.

    Как видно из схемы, переключение любого из выключателей вызовет включение или отключение освещения.

    Сборку схемы управления лампой с трех различных мест можно выполнить следующим образом:

    1 — проходной выключатель; 2 — перекрестный выключатель; 3, 5 — подрозетники для проходных выключателей; 4 — подрозетник для перекрестного выключателя; 6 — ответвительная коробка; 7 — к корпусу светильника

    Монтаж выполняется аналогично рассмотренному выше варианту с одинарным проходным выключателем, для монтажа потребуется двух и трехпроводный кабель.

    Как видно из рассмотренного материала, с помощью проходных выключателей можно организовать управление одной лампой с двух разных мест. Использование перекрестного выключателя позволяет увеличить количество мест управления до трех и более.

    Влад Тараненко, рмнт.ру

    20.01.15

    Как подключить проходной выключатель света?

    Проходные выключатели позволяют управлять освещением сразу из двух и более различных мест. В некоторых ситуациях это является не просто дополнительным удобством, но и насущной необходимостью.



    Применение перекрестного выключателя

    Установка такого устройства необходима, например, если нужно осветить длинное помещение, коридор, тоннель, причём вход в него может быть осуществлён из трёх и более дверей. При этом каждый зашедший человек может движением руки и нажатием на клавишу выключателя, установленного у каждого их входов, включить источник искусственного света и после передвижения к другой двери отключить тот же самый светильник, другим выключателем, расположенным возле дверей, в которые он вышел.

    Таким образом, возможна и любая друга последовательность, но в любом случае человек может управлять одним светильником или же целой группой источников света из трёх мест. Если в тоннеле имеется больше входов и выходов то можно установить дополнительные промежуточные перекрестные выключатели и возле них. Суть и работоспособность системы освещения от этого не поменяется, увеличится только количество коммутационных устройств.

    Конструктивные особенности

    Конструктивно перекрёстный выключатель с одной клавишей представляет собой компактное коммутационное устройство, которое работает от механического воздействия на него. При этом в продаже имеются и такие же сенсорные коммутирующие элементы, у них нет клавиши, а только лишь сенсорная кнопка, но суть работы устройства от этого остаётся прежней. Меняется только механизм воздействия, а контактная группа и принцип действия остаётся прежним. Состоит перекрестный выключатель из:

    • выходных контактных клемм для подключения проводов;
    • механизма крепежа к стене;
    • токопроводящих перемычек, находящихся внутри корпуса;
    • группы контактов;
    • механизма воздействия на контактную переключающуюся группу.

    По способу монтажа данные переключатели делятся, как и все остальные, на предназначенные для открытой (наружной) и скрытой (прокладываемой внутри стен) проводки. То есть конструкция может быть двух типов: накладной и встроенной.

    Очень редко в исключительных случаях применяется гибридная проводка, когда вся кабельная линия прокладывается скрытом способом внутри стен, а выключатели устанавливаются наружного, то есть накладного типа. Это частный случай возникает, когда нет возможности сделать ниши для подрезетников или выполнение их проблематично.

    Выглядят перекрёстные переключатели внешне как обычные проходные и не имеют чёткого положения включено или же отключено. Отличие их состоит в:

    1. Наличии четырёх контактных клемм для подключения. В случае, если есть две клавиши управления, то количество клемм умножается на два.
    2. Маркировки пары — вход и выход.
    3. Невозможности использоваться отдельно, а только с парой проходных выключателей.

    Кстати, данные переключатели могут быть оборудованы не только клавишей, но и поворотным механизмом. В нём замыкание контактов происходит за счёт специального механизма поворотного действия. Принцип работы и количество клемм при этом не меняется. Стоят они немного дороже, так как считаются дизайнерскими элементами декора, который чаще всего использует при монтаже проводки в ретро стиле.

    Правила подключения промежуточного выключателя

    Перед тем как перейти непосредственно к монтажу и подключению перекрёстных промежуточных выключателей нужно отчётливо понимать опасность электрического напряжения и короткого замыкания в цепях с неправильной коммутацией. Все работы должны проводиться только с отключенным сетевым напряжением, а также после проверки отсутствия его на токоведущих частях кабеля, к которому будет происходить подключение.

    Для того, чтобы установить перекрестный выключатель понадобится:

    • Распределительные коробки, количество их зависит от площади, где нужно осуществить данную систему управления освещением. Правила здесь аналогичны с обычной проводкой, то есть все соединения проводов выполняются только в распределительных коробках.
    • Кабельная продукция, то есть провода. Их сечение зависит от мощности источника света, а количество жил — от наличия или отсутствия заземления на светильниках. Для соединения между выключателями понадобится трёхжильныё провод и чётырёхжильный, лучше, конечно же, с медными жилами и с разноцветной маркировкой.

    Итак по большому счету перекрёстный выключатель освещения является связывающим звеном между двумя проходными выключателями, если это касается управления с трёх мест.

    Трёхжильный провод подключается я к первой распределительной коробке, две жилы из которых являются фаза и ноль, а третья земля. Управление включением и отключением светильника осуществляется разрывом и переключением по нужным для этого цепям именно фазного провода. Ноль подключается непосредственно к источнику света.

    С первой распределительной коробки (если их несколько), фазный провод нужно подключить к проходному переключателю, где он раздваивается благодаря конструкции самого устройства.

    Следующий шаг заключается в монтаже и подключении к перекрёстному выключателю провода, идущего с первого проходного выключателя. На данном этапе стоит внимательно рассмотреть маркировку и подключить именно к входу переключателя, который обозначаться может соответствующими стрелочками.

    Выход перекрестного переключателя через монтажную или же распределительную коробку необходимо подключить к проходному, здесь тоже нужно соблюдать маркировку согласно схеме и стрелочкам, нанесённым на устройстве. Если они вытерты или неразборчивы то рекомендуется с помощью мультиметра или же прозвонки выяснить, где какие клеммы, чтобы после монтажа и подключения к сети электроснабжения быть уверенным в правильности выполненной работы. Неправильное подключение приведёт к аварийной ситуации и короткому замыканию, а это чревато пожаром.

    Одинарную клемму проходного выключателя также через распределительную коробку направляют к источнику света. От неё к самому светильнику при этом понадобится также трёхжильный провод.

    Особенности установки двухклавишного переключателя

    Двухклавишный перекрёстный или же промежуточный выключатель даёт возможность управлять отдельно двумя группами светильников или же каких-либо источников света. Особенность схемы подключения заключается в том что он устанавливается только в схеме с проходными элементами, имеющими тоже две клавиши для включения и отключения нагрузки.

    Конструкция перекрёстного выключателя с двумя клавишами имеет четыре входа и четыре выхода, по большому это два одноклавишных коммутационных устройства в одном корпусе. Поэтому выбор сечения проводника и принципы монтажа идентичны. Нужно отметить, что применяются такие устройства крайне редко, чаще всего пользователям необходимо осветить длинные коридоры или же лестницы и управлять одним светильником или же одной группой осветительных приборов, а для этого достаточно 1 перекрёстный и 2 проходных выключателя оснащённые одной единственной клавишей.

    Схема управления с четырех мест

    Данная схема управления особенностей больших не имеет, разве что перекрестные переключатели должны быть промежуточными и устанавливаться последовательно друг другу, между проходными элементами включения освещения.

    Нужно отметить, все вышеизложенные схемы одинаково работают с любыми типами ламп, а заземляющий провод является элементом защиты человека при пробое изоляции. Соединение проводов в распределительных коробках нужно выполнять по соответствующим правилам, главное в этом — его надёжность и долговечность без окисления и ухудшения контакта.

    Все действия описанные в данной статье, можно выполнить и самому, но, как мы уже говорили, будет лучше, если их произведут квалифицированные электрики, которые знают все правила проведения монтажных работ, а также технику безопасности

    Проходной выключатель - схема для самостоятельного подключения

    Проходной выключатель — это, правильнее, не выключатель, а переключатель. Но так повелось, что больше его называют именно выключателем, потому что он служит для включения - выключения света и используется вместо обычного выключателя. Основное отличие простого выключателя, в котором происходит просто размыкание электрической цепи, от проходного выключателя, является то, что в последнем используется три контакта и переключающий механизм между ними. Благодаря этому появляется возможность включения или выключения светильника (или группы светильников) из двух, трёх или более точек. Еще такой переключатель называют как дублирующий выключатель.

    Применение проходного выключателя помимо неоспоримого удобства позволяет существенно экономить электроэнергию, что сразу не заметно. Но заменять все выключатели на проходные конечно нет надобности. Целесообразно и очень удобно их использовать там, где необходимо включать или выключать освещение из разных мест. Как следует из самого названия, такой выключатель предпочтительно устанавливать в проходах (в начале и в конце), а так же

    -  в коридоре, чтобы можно было включив свет при входе,  выключить при выходе в другом его конце;

    -  внизу и вверху на лестнице;

    -  в спальне – на входе и возле кровати, можно с двух сторон, или двухклавишный для обычного освещения и декоративной подсветки.

    Можно предложить еще массу разных вариантов использования проходного выключателя.  Это дает нам возможность управлять устройствами освещения в помещении или в саду (во дворе) из разных мест, причем количество самих выключателей практически ограничено лишь вашей фантазией. Двухклавишный проходной выключатель имеет внутри шесть контактов, и по своей конструкции представляет собой два независимые друг от друга одноклавишные проходные выключатель.
    Для того, чтобы включить свет, в данном случае надо переключить один из переключателей (обычно их два, но может быть и больше) в противоположное положение.

    Самая большая проблема, иногда не совсем преодолимая, без серьезных изменений - полной или частичной замены электропроводки,  при подключении проходных выключателей может возникнуть из-за того, что в квартире должна быть проложена соответствующая проводка, которая должна иметь как минимум три провода, а при подключении двухклавишных проходных выключателей, таких трехжильных кабелей должно быть проложено два. Самое печальное, что почти во всех стандартных квартирах такую проводку не прокладывали. Поэтому, при строительстве дома или ремонте квартиры, важно продумать изначально где Вам понадобится проходной выключатель, чтобы проложить для него электрическую проводку, потому-что по окончанию всех работ это будет сделать проблематично, так как, еще раз повторимся, в отличии от обычного включателя, проходные требуют дополнительный кабель между собой. А, что касается самой схемы подключения проходных выключателей, то там нет ничего сложного и любой человек, умеющий держать отвертку в руках, легко справится с этой задачей.

    Как видно, один провод (в нашем случае это нулевой) идёт от источника электропитания в соединительную коробку и с неё уже на лампу. Другой (фазный провод), после коробки подсоединяется к общему контакту одного из выключателей. Два переключаемых контакта одного выключателя соединяются с двумя контактами второго выключателя (через коробку). Ну и с общего контакта второго выключателя фаза подаётся на второй контакт лампы.

    Принцип  действия схемы.
    Допустим, первый проходной выключатель замыкает цепь с первым проводом, а второй — со вторым. Тогда, для того, чтобы включить свет любым из них, необходимо переключить его на другой провод и, соответственно, чтобы выключить свет — опять переключить любой из них.

    Схема подключения проходного выключателя с управлением из 3 мест мало чем отличается от предыдущей (общий принцип одинаков). В ней добавлен ещё один проходной выключатель, который немного отличается от предыдущих. Как видно из схемы, это спаренный выключатель. То есть, при нажатии одной клавиши, происходит одновременное перекидывание двух контактов электрически независимых друг от друга. Вдобавок, как Вы должны были заметить, с него выходит четырёх-жильный кабель

    Что касается самого монтажа данной схемы: ставятся на свои установочные места проходные выключатели, от которых выводятся трехжильные кабеля. Монтируются светильники, что соединятся параллельно и от которых в итоге выходит двухжильный кабель. Далее, в наиболее подходящем месте устанавливается соединительная коробка (с учётом минимальной длины кабеля и удобного места самого расположения этой коробки). В неё то и вводится кабель от светильников, питания и самих проходных выключателей.

    Для наглядности различий приведем упрощенную общую схему электропроводки с использованием обычного двухклавишного выключателя

     Вообще то, если хотите экономить электричество - здесь подробно, проходной выключатель - это в первую очередь удобство, которое Вы оцените с первых же дней эксплуатации.

    Бывают ситуации, когда нужно установить выключатель, а под рукой есть только проходной переключатель. Не беда, можно установить проходной вместо обычного, никакой разницы.
    Проходной переключатель, если используется один (без пары), становится обычным выключателем. В этом случае один контакт у него либо не используется, либо переключатель может переключать на выбор две линии освещения


    .

    Подключение проходного выключателя: как это делать правильно?

    Проходные выключатели весьма удобны, когда необходимо включить лампочку из разных точек в квартире или доме. Например, в начале коридора можно включить лампочку, а пройдя через него выключить в другом конце.Или на первом этаже зажечь светильник на лестнице, а поднявшись на верх, выключить. Как правильно выполнить монтаж проходного выключателя, чтобы все работало как часы? Объясняем подробно со схемами и примерами.

    Что потребуется для подключения проходного выключателя?

    Для того, чтобы схема работала, нам потребуются следующие комплектующие:

    • Два проходных выключателя.
    • Трехжильный провод типа ВВГнг 3 * 1,5 мм 2 или NYM 3 * 1,5 мм 2
    • Светильник.
    • Фаза + ноль из щитка.

    Проходные одноклавишные выключатели, отличные от обычных, имеют не два контакта, а три, поэтому используются обычные выключатели для таких целей не получится. В обычных двухклавишных выключателях тоже три контакта, однако для проходного монтажа они также не подойдут, так как работают иначе.

    Схема проходного выключателя

    Для того, чтобы вся схема работала исправно, необходимо внутри выключателя правильно подключить провода к клеммам. В проходном одноклавишном выключателе клеммы обозначаются стрелочками: одна будет идти внутрь выключателя (фазная) и две наружу (выходные), как показано на рисунке ниже. Если перепутать и подключить фазный провод к стрелочке, которая идет наружу, то схема будет работать неправильно.

    Схема подключения проходного выключателя следующая: ноль из счетчика подается через распредкоробку напрямую к лампочке. Фаза из счетчика предлагается на выключатель 1; два выхода выключателя 1 соединяются с выходами выключателя 2; фаза из выключателя 2 идет на лампочку.Обратите внимание на схему 1: здесь контакты на выключателе разомкнуты, поэтому лампочка выключена.

    Предположим, человек проходя через коридор включает выключатель 1, тем самым замыкая цепь и включая лампочку. В этом случае схема становится такой:

    В конце коридора он нажимает на выключатель 2, цепь размыкается, и лампочка выключается (схема 3). При этом, чтобы снова включить лампочку, нажмите на выключателя 1 - нажмите на выключателя 2.

    При такой схеме можно управлять любым выключателем, даже не задействуя второй. Теперь давайте посмотрим, как подключить выключатель непосредственно в распредкоробке.

    Подключение проходного выключателя в распредкоробке

    В распредкоробке мы наблюдаем 10 проводов: 2 приходит из щитовой, 2 от лампочки и по 3 от каждого выключателя. Соединяем провод следующим образом: синий ноль ( 1 ) из ​​щитовой соединяем напрямую с синим нолем ( 1 ) лампочки.Фазу из щитовой ( 2 ) соединяем с белым проводом ( 2 ) первого выключателя. Затем красный выход ( 3 ) первого выключателя с красным выходом ( 3 ) второго. Также соединяем и зеленые провода ( 4 ). Белый провод ( 5 ) второго выключателя соединяем с фазным проводом ( 5 ) лампочки. Как качественно соединять провода, мы писали здесь.

    В некоторых квартирах из щитовой также идет желто-зеленый провод заземления. Он не заходит в проходные выключатели, но сажается на отдельную клемму. После того, как все подключили, подайте питание из электрощитовой, и проверьте работу каждого выключателя. Если любым можно и включить и выключить светильник, тогда схема подключена правильно.

    Если остались вопросы по подключению проходного выключателя, задайте их в комментариях!

    Еще пара советов домашним электрикам:

    Теги выключатели электропроводка

    Схема подключения проходного выключателя своими руками

    «Проходной выключатель: схема подключения» - актуальный на сегодня вопрос. В наши дни люди стремятся улучшить комфортность своей жизни, поэтому разработаны инновации, новые подходы к быту, как интересные, так и полезные рекомендации. В тех же устройствах люди применяют разные механизмы, агрегаты, которые могут освободить от излишних действий. Это в том числе и проходные выключатели. Они упрощают использование всего привычного электрического выключателя и позволяют не совершать использование лишних движений. Но если их подключать, такие выключатели лучше доверить профессионалам.Решившись все же на самостоятельную установку выключателя проходного, будьте внимательны.

    Как начать работу над создателем выключателей

    Устанавливая выключатель, необходимо подготовить место для него. Нужно помнить, что важна схема подключения устройства. Она позволит включить освещение с разных точек установки проходного выключателя. Порой это необходимая мера, а в целом, очень удобная система. Например, если в квартире или доме есть большой коридор, свет включается у входной двери. Чтобы выключить освещение, надо вернуться назад. В этом и секрет 2х кнопки. Также они активно используются на лестницах - в начале и конце пролета.

    В просторной комнате, где установлено много приборов освещения, с проходными выключателями вы можете управлять ими легко из любой точки. Если это спальня, часто применяют три проходных выключателя, с помощью которых можно обеспечить себе управление освещением с любой точки помещения.

    Создать схему для подключения проходного выключателя

    Чтобы понять специфику схемы подключения проходных выключателей, нужно подробно ее рассмотреть. Для изготовления такого устройства нужны будут два выключателя. Очень важно, чтобы у каждого из них было 3 контакта и 2 положения для переключений. При этом режим выключателей имеет «перекидной характер». Это значит, что для двух контактов есть один общий. Он замыкается на каждом из них, в разных положениях. Все три контакта не могут быть замкнутыми одновременно.Перед тем как подключить проходной выключатель, нужно позаботиться о схеме.

    Схема проходного выключателя следующим образом:

    • проводок соединяет источник света и специальную коробочку, а потом уходит к лампе
    • другой проводок (он называется контактный) соединяет общий выключателей
    • контакты выключателей соединяют между собой (тут используется коробка)
    • фазу сообщить с помощью контакта 2-го выключателя на 2-й контакт светильника

    Проходной выключатель: схема подключения

    Еще несколько слов в схеме: устанавливаем каждый прибор на свои места, от одного идет несколько кабелей.Затем нужно монтировать лампы (они будут идти параллельно друг другу). После этого монтируют коробку (при этом следует учесть размер кабеля и выбор удобных мест для установки коробки). В нее нужно кабель ламп собственно проходных выключателей и электропитания. Коробка позволяет соединить между собой проводки.

    Очень важен этап, на котором происходит выбор мест для подключения выключателя проходного.

    Разновидности приборов

    Такие выключатели тоже имеют свои разновидности, как и обычные выключатели.Главный признак классификации - количество клавиш. Их может быть:

    Выбирают их в зависимости от мест расположения.

    Есть и более современные устройства - с сенсорным принципом подключения. Производители внедряют и инновационные разработки - это пример выключателя с дистанционной системой подключения, точнее с управлением на расстоянии. Не все оценивают такое решение как рациональное, часто данный принцип проходного выключателя, называется «данью моде», тем не менее, используемых инноваций также активно используются.С точки зрения рационального подхода, вместо «дистанционки» используются просто два дублирующих друг друга выключателя.

    Чем проходные выключатели отличаются от обычных

    Проходной выключатель имеет несколько отличий по сравнению с обычным. Но способ устройства схемы достаточно похож, схож выбор мест для установки.

    Исключения следующие:

    • проходные выключатели лишены положения «Выключен» (выкл.) - дело в особенностях конструкции устройства.Разрыв цепи не происходит, а происходит переключение одного положения на другое
    • когда подключается дублирующий выключатель, используемый не 2, а 3 провода (в данном выключателе схему подключения можно охарактеризовать так: работу двух проходных выключателей обеспечивает 3 «жилы», и в сумме фаза не рвется)

    Установка проходного электрического выключателя: сроки

    Монтаж проходных электрических выключателей может занимать разное время - как правило, это несколько часов.Время установки проходных выключателей зависит от:

    • модели и типа устройства
    • опыта мастера, который устанавливает проходной выключатель
    • особенности мест, где будет расположено устройство
    • сложную ли создать для выключателя схему подключения

    Как быстро подключить ваш проходной электрический выключатель?

    Либо попрактиковаться самому на монтажа проходных выключателей, либо обратиться к специалистам, которые профессионально осуществляют подключение проходного выключателя.

    Выключатель и схема: профессиональные услуги

    Для того чтобы нарисовать схему и смонтировать проходные выключатели, вовсе не обязательно использовать специализированную службу, нанимать электрика. Можно самостоятельно заняться выбором мест для устройств, разобраться со схемой подключения проходного выключателя и, собственно, выполнить установку проходных выключателей.

    Подключение проходного выключателя - схемы и способы

    В домах и квартирах часто встречаются длинные коридоры и лестницы, если выключатель находится только в одной их части, это очень неудобно.В этой ситуации отличным решением являются проходные варианты, которые позволяют контролировать освещение не только в начале и конце длинных темных помещений, но и даже на их середине.

    Подключение такого устройства выглядит значительно сложнее, чем обычный. Благодаря инструкции из данной статьи любой человек сможет выполнить монтаж проходных выключателей самостоятельно.

    Подробнее о применении в быту

    Поговорим о том, в каких конкретно случаях может быть подключение проходного выключателя для управления осветительными приборами.Здесь работает простое правило - там, где неудобно использовать классический вариант, стоит установить управление освещением из двух мест.

    • На лестничных площадках в подъездах - обычно на первом этаже. Нажав на него, человек может подняться по хорошо освещенной лестнице. Однако выключатель при этом остается внизу, и выключить свет для экономии электроэнергии не представляется возможным.
    • Длинная коридорная система с выходом - включить свет на одном его конце, нужно иметь возможность выключить его на другом, чтобы свет не оставался бесполезно гореть, мотая драгоценные киловатты.
    • Уличные фонари вдали от дома - чтобы включить свет на улице в темное время суток, придется в темноте идти к лампочке. И потом для выключения фонаря вам придется вернуться к нему вновь, а до двери дома идти в темноте.
    • Любое другое помещение или пространство помимо длинных коридоров.

    В спальне у изголовья кровати - для того случая, когда человек уже лег в постель, забыв выключить люстру.

    Длинный темный коридор - идеальное место
    применения проходного выключателя

    Подытожим - перекидной выключатель (или перекрестный) представляет собой устройство, которое позволяет управлять одним или несколькими светильниками из двух мест одного помещения, из разных комнат, а также используя эти разные клавиши одного устройства.Выключатели, находящиеся в такой связке, работают одновременно, сообща независимо друг от друга. Они помогают экономить электроэнергию, выключая ненужный свет после прохода человека через темные и большие помещения.

    Принцип работы на разном количестве контактов в сравнении с обычным использованием. Вместо двух контактов такой выключатель имеет три, заставку переключает одного на остальные два поочередно.

    Классическая схема подключения

    Тип лампочек и прочих электрических приборов не играет здесь роли - схема подключения проходного выключателя из двух мест работает с лампами накаливания, люминесцентными и светодиодными аналогами, а также позволяет подключить любой другой бытовой прибор, который нуждается в таком выключателе.

    Технология установки

    Смонтировать перекрестный или проходной выключатель своими руками можно, однако он требует вдумчивого подхода еще в начале работы, это не допустит ошибок в соединении контактов.

    Разработка его начинается еще на этапе прокладки кабеля. Здесь потребуется использовать трехжильный, а не двухжильный кабель, как это обычно делается. Если же в системе будет установлено большее количество выключателей, то придется и вовсе проложить четырехжильный.

    Схема трехжильного кабеля

    Для создания системы освещения, которая будет иметь две точки управления, необходимо купить два выключателя, оснащенных двумя режимами переключения и тремя контактами. Также можно переделать обычный выключатель. Конструкции должны иметь перекидную схему, это означает, что первый узел является общим для двух других. В одном положении выключателя он замыкает первый контакт, а в другом - последующий контакт. Таким образом, сотрудничество трех контактов в данной схеме не реализуется.

    Безопасные кабельные проходы:

    • Выключатели проходные одноклавишные.
    • Распределительный короб, который будет направлять ответвления защищать важные узлы и контакты. Он будет установлен в каждом помещении, в больших помещениях их бывает даже несколько штук на одну лампочку.
    • Светильник или светильников на две лампы, которые соединяются друг с другом с группой.

    Классическая схема подключения

    Каков принцип работы проходного выключателя, и какая у него схема? От источника электричества ноль сначала проводится через распределительную коробку, после чего сразу же на светильники, минуя выключатели.Фаза берется из того же источника, проводится через ту же коробку, что и ноль, подключается к общему контакту первой кнопки. Два других перекидных контакта от первого выключателя происходит через распределитель и соединитель с другим контактами на втором выключателе. Фаза общего контакта от второго переключателя сразу ведется на второй контакт светильника. Ниже представлена ​​визуально эта схема включения для наглядного понимания, как работает проходной выключатель из двух мест.

    Классическая схема подключения двух проходных выключателей

    На деле установка проходного выключателя имеет четкую последовательность, которую необходимо соблюдать для правильного и безопасного подключения:

    • Прокладываются трех- или четырехжильные кабели к местам, где будут стоять точки управления, а также светильники.
    • Устанавливаются выключатели таким образом, чтобы оставался доступ к их контактам.
    • К этим контактам подключаются проложенные ранее провода.
    • Монтируется один или группа светильников (даже из 3 и более штук), они подключаются между собой к обычному, двужильному кабелю.
    • Выполняется монтаж распределительной коробки. Здесь важно, чтобы она располагалась максимально удобно для доступа к ее узлам в любое время. Длина проводов при этом должна оставаться минимальной, что бывает сложно осуществить для такого выключателя.
    • Вся схема соединяется так, как описано выше, подключение проходного выключателя к сети пока не выполняется. Все провода заводятся в распределительную коробку. Пока их прятать в стены не стоит, сначала нужно убедиться, что система будет работать.
    • После обесточивания дома или квартиры выполняется подключение проходных выключателей к сети. Все соединения тщательно и аккуратно изолируются. Подключаемую квартиру нужно подключить к сети, сразу после этого проходные выключатели проверяются на работоспособность.Обращайте внимание на очаги тепла при соединении проводов - это признак плохого контакта. Если такое снова наблюдается, обесточьте квартиру и переделайте их.

    Для проходного выключателя схема подключения на 2 клавиши выглядит иначе. Вместо двух выключателей используется один двухклавишный. Такая схема (на рисунке ниже) позволяет двум кнопкам создать управляемое включение двух групп светильников.

    Схема подключения двухклавишного проходного выключателя

    Если изначально был установлен трехконтактный двухклавишный или трехклавишный переключатель, то эта схема даст ответ на вопрос, как сделать проходной выключатель из обычного двойного или тройного.

    Еще несколько советов по проведению работ, они актуальны и там, где установлены двухклавишный переключатель:

    • Тщательно проверяйте, где фаза, а где ноль. Ошибка чревата замыкания вплоть до пожара.
    • Квартиру желательно обесточивать полностью с помощью рубильников или тумблеров на счетчике. Локального отключения может быть недостаточно - даже при прерванной работе на ноле все еще может оставаться остаточный заряд, а в совокупности с нарушением заземления это может быть очень опасно, ведь вы работаете напрямую с основной электросетью.
    • Все контакты тройного проходного выключателя должны быть максимально качественными. Прочно, но аккуратно обжимайте их, изолируйте хорошей изолентой или прочной термоусадкой.
    • Все стационарные элементы (выключатели, светильники, распределительная коробка) должны быть жестко закреплены, не шататься. Обрыв проводов проходного двухклавишного выключателя (или любого другого узла) в процессе эксплуатации очень опасен.
    • Все провода должны быть подобраны очень тщательно.Используйте жилу из такого металла, который был взят за основу проводах основной электросети.
    • Учитывайте мощность осветительных приборов, выбирайте кабели с таким сечением, чтобы был небольшой запас. Он будет амортизировать резкие перепады напряжения без повреждения структуры подключения двойного проходного выключателя.

    Люди, которые впервые сталкиваются с проходными вариантами, испытывать неудобства, связанные с положением переключателей. Они не имеют определенного положения для включения / выключения, это иногда сбивает с толку. Положение переключателей на одной точке зависит от положения на другой, поэтому оно всегда будет разным. Быстро привыкнуть к такому поможет обращение внимания, прежде всего, на состояние света.

    Немного об альтернативах

    Еслиева по каким-то причинам не могут установить проходные выключатели, им на замену приходят бистабильные реле и датчики движения. Реле используется там, где необходима очень длинная и сложная схема подключения проходного выключателя из трех мест (и даже из четырех и более).Датчики движения избавляют от установки выключателей на одну лампу автоматически, когда появляется кто-то в поле зрения его детекторов, и схема управления освещением из трех мест становится неактуальной. Здесь важно правильно его настроить чувствительность и время работы, когда свет погаснет посреди лестничной площадки, и человек останется стоять в кромешной тьме. В таких случаях наличие проходного выключателя из трех мест не будет вестись.

    Заключение

    Подключив перекрестный выключатель, вы решаете сложную задачу по освещению длинных кори и больших помещений, делая их удобными и уютными. При этом перекрестный двойной проходной выключатель значительно экономит электроэнергию, оставляя свет включенным там, где это реально необходимо. К тому же его схема доступна даже неопытному человеку.

    Как подключить проходной выключатель света?

    Проходные выключатели позволяют управлять освещением сразу из двух и более различных мест.В некоторых ситуациях это является не просто дополнительным удобством.

    Применение перекрестного выключателя

    Установка такого устройства необходима, например, если нужно осветить длинное помещение, коридор, тоннель, причём вход в него может быть осуществлён из трёх и более дверей. При этом каждый зашедший человек может отключить тот же самый светильник, другим выключателем, расположенным возле дверей, в которые он вышел.

    Таким образом, возможна и любая другая последовательность, но в любом случае человек может управлять одним светильником или целой группой источников света из трёх мест. Если в тоннеле имеется больше входов и выходов то можно установить дополнительные промежуточные перекрестные выключатели и возле них. Суть и работоспособность системы освещения от этого не поменяется, увеличивается только количество коммутационных устройств.

    Конструктивные особенности

    Конструктивно перекрёстный выключатель с одной клавишей представляет собой компактное коммутационное устройство, которое работает от механического воздействия на него.При этом в наличии имеются и такие же сенсорные коммутирующие элементы, у них нет кнопки клавиши, а только сенсорная, но только сенсорные устройства от этого остаётся прежней. Меняется только механизм воздействия, а контактная группа и принцип действия остаётся прежним. Состоит перекрестный выключатель из:

    • выходных контактных клемм для подключения проводов;
    • крепежа к стене;
    • токопроводящих перемычек, находящихся внутри корпуса;
    • группы контактов;
    • механизм воздействия на контактную переключающуюся группу.

    По способу монтажа данных переключатели делятся, как и все остальные, предназначенные для открытой (наружной) и скрытой (прокладываемой внутри стен) проводки. То есть конструкция может быть двух типов: накладной и встроенной.

    Очень редко используются гибридные проводники, когда вся кабельная линия прокладывается скрытым способом внутри стен, а выключатели устанавливаются наружного, то есть накладного типа. Это частный случай возникает, когда нет возможности сделать ниши для подрезетников или выполнение их проблематично.

    Выглядят перекрёстные переключатели внешне как обычные проходные и не имеют чёткого положения включено или же отключено. Отличие их состоит в:

    1. Наличии четырёх контактных клемм для подключения. В случае, если есть две клавиши управления, то количество клемм умножается на два.
    2. Маркировки пары - вход и выход.
    3. Невозможности Сообщение, а только с парой проходных выключателей.

    Кстати, данные переключатели могут быть не только клавишей, но и поворотным механизмом. В нём замыкание контактов происходит за счёт механизма поворотного действия. Принцип работы и количество клемм при этом не меняется. Как обычно, это как обычно использует одежду в ретро стиле.

    Правила подключения промежуточного выключателя

    Перед тем как перейти непосредственно к монтажу и подключению перекрёстных промежуточных выключателей нужно отчётливо понимать опасность электрического напряжения и короткого замыкания в цепях с неправильной коммутацией.Все работы проводиться только с отключенным сетевым напряжением, а также после проверки отсутствия его на токоведущих частях кабеля, к которому будет происходить подключение.

    Для того, чтобы установить перекрестный выключатель понадобится:

    • Распределительные коробки, количество их зависит от площади, где нужно осуществить систему управления освещением. Правила здесь аналогичны с обычной проводкой, то есть все соединения проводов выполняются только в распределительных коробках.
    • Кабельная продукция, то есть провода. Их сечение зависит от мощности от источника света, а количество - от наличия или отсутствия заземления на жиликах. Для соединения между выключателями понадобится трёхжильныё провод и чётырёхжильный, лучше, конечно же, с медными жилами и с разноцветной маркировкой.

    Итак по большому счету перекрёстный выключатель освещения является связывающим звеном между двумя проходными выключателями, если это касается управления с трёх мест.

    Трёхжильный провод подключается к первой распределительной коробке, две жилы из которых являются фаза и ноль, а третья земля. Управление включением и отключением светильника осуществляется разрывом и переключением по нужным для этого цепям именно фазного провода. Ноль подключается непосредственно к источнику света.

    С первой распределительной коробки (если их несколько), фазный провод нужно подключить к проходному переключателю, где он раздваивается благодаря конструкции самого устройства.

    002 Следующий шаг заключается в установкеже и подключении к перекрёстному выключателю провода, идущего с первого проходного выключателя. На данном этапе стоит внимательно рассмотреть маркировку и подключить именно к входуателя.

    Выход перекрестного переключателя через монтажную или распределительную коробку необходимо подключить к проходному, здесь тоже нужно маркировку согласно схеме и стрелочкам, нанесённым на устройстве.Если вытерты или неразборчивы то рекомендуется с помощью мультиметра или прозвонки выяснить, где какие клеммы, чтобы после монтажа и подключения к сети электроснабжения быть уверенным в правильности выполненной работы. Неправильное подключение приведёт к аварийной ситуации и короткому замыканию, а это чреватоом.

    Одинарную клемму проходного выключателя через распределительную коробку направляют к источнику света. От нее к самому светильнику при этом понадобится также трёхжильный провод.

    Особенности установки двухклавишного переключателя

    Двухклавишный перекрёстный или промежуточный выключатель даёт возможность управлять отдельно двумя светильниками или же каких-либо источников света. Особенность схемы подключения заключается в том, что он устанавливается только в схему с проходными элементами, имеющими тоже две клавиши для включения и отключения нагрузки.

    Конструкция перекрёстного выключателя с двумя клавишами имеет четыре входа и четыре выхода, по большому это два одноклавишных коммутационных устройства в одном корпусе.Поэтому выбор сечения проводника и принципы идентичности. Необходимо отметить, что применяются такие устройства крайне редко, чаще всего пользователям необходимо осветить длинные коридоры или лестницы и управлять одним светильником или одной группой осветительных приборов, а для этого 1 перекрёстный и 2 проходных выключателя оснащённые одной единственной клавишей.

    Схема управления с четырьмя местами

    Данная схема управления большими не имеет, разве что перекрестные переключатели должны быть промежуточными и устанавливаться друг другу, между проходными элементами включения включения освещения.

    Необходимо отметить, что все вышеизложенные схемы одинаково работают с любыми типами ламп, а заземляющий провод является схемой защиты человека при пробой изоляции. Соединение проводов в распределительных коробках должно выполнять обязанности по выполнению правил в этом - его надёжность и долговечность без окисления и ухудшения контакта.

    Все действия, описанные в данной статье, можно выполнить и самому, но, если их произведут квалифицированные электрики, которые знают все правила проведения монтажных работ, а также технику безопасности

    устройство, разновидности и разновидности принцип работы

    Содержание статьи:

    Для экономии места в коридоре и жилых комнатах двухклавишный проходной выключатель.Прибор повышает комфортность управления источниками света из нескольких точек. Перед началом монтажа стоит спроектировать расположение проводки и ориентироваться на геометрию помещения.

    Особенности двухклавишного коммутатора

    2-х клавишный проходной выключатель с подсветкой

    Двухклавишный переключатель подключается к схеме освещения через второй перекидной контакт каждого коммутатора с двумя кабелями между ними. Фактически прибор является сдвоенной одноклавишной моделью с четырьмя проводами.Электроцепь каждой лампы - автономный элемент осветительной, обеспечивающий запитку линии сети без взаимодействия с остальными частями.

    В зависимости от бренда на входах и выходах прибор присутствует от 2 до 4 клемм. К примеру, выпускаются выключатели с 1-й фазной клеммой, 1 выводной клеммой на лампочку, 4 клеммы для промежуточных кабелей.

    Удобство двухклавишных моделей заключается в возможности активации света с разных углов комнаты.

    Конструктивные отличия

    Тыльная сторона выключателя

    Конструктивно ДПВ является стационарными контактами корпуса и подвижного пружинного механизма качения.Для крепления контактных клемм и используемый пластиковый или керамический каркас. Контактов у прибора 4-6, некоторые бренды их нумеруют.

    Тумблер создается двумя клавишами без стандартных обозначений, но при его двойном назначении можно судить по разнонаправленным стрелкам. Кнопки в едином корпусе отличительной независимостью схем, что обеспечивает контроль двух линий освещения. Замыкание электрической цепи осуществляется автономно с 2 кнопками.

    Как работает 2-х клавишный ПВ

    Функционал двойного переключателя похож на работу одинарного.Основное отличие - в соединении двух одинаковых элементов в одном корпусе, что расширяет возможности устройства. При использовании на выключателя происходит перекидывание контактов, замыкание цепи и зажигание лампочки. Расключение, т.е. переключение в обратном порядке обеспечивает размыкание цепи.

    Алгоритм включения света производители указывают на клавишах стрелочками.

    Сфера использования

    Часто применяют проходной выключатель для длинных коридоров

    Установка двойного проходного выключателя по причине коммутационной способности в 16 Допускается только для управления линией с нагрузкой до 3 кВт.Устройство применяемое:

    • для управления светом в ванной и туалете с одного элемента;
    • регулирования яркости лампы на люстре;
    • включения / выключения светодиодной ленты натяжного потолка;
    • активации и отключения ночников;
    • создания освещения в комнате с использованием лампами;
    • группового управления лампочками в холлах и коридорах.

    Применение двойных переключателей обеспечивает экономию провода, направленного к одинарным моделям.

    Разновидности приборов

    Перед тем как подключать ДПВ нужно разобраться с классификацией. Знание устройства монтажа, типа активации поможет правильно подобрать коммутатор.

    Способ установки

    Накладной проходной выключатель

    Существует две разновидности:

    • Внутренние, или «утопленные». Располагаются в стене как элемент скрытой проводки. Кабель прокладывается в штробе или внутри ГКЛ. Чтобы вставить переключатель, дополнительно поставить в отверстие подрозетник для рабочей части.На него подводятся монтажные канавки.
    • Наружные. Устанавливаются в случае прокладки проводов в гофре или коробе поверх стены. На фарфоровых изоляторах в коробах не укладываются. Наружные выключатели оправданы в деревянных дачах, хозпостройках и подсобках.

    Используйте наружные модели для временной проводки.

    По типу работы клавишной пружины

    Двухклавишный переключатель функционирует по таким принципам:

    • Сжатие: при надавливании на кнопку поступает на шарик, который сжимает пружину.Элемент скользит по оси качания коромысла, и двигаясь по его плечу, обеспечивает перемещение активного узла с контактами.
    • Растяжение: на клавише находится рамка, прижатая к основанию пружины. Деталь качается по оси, разрывая или создавая электроконтакт.

    Вне зависимости от механизма переключается активная часть.

    По способу коммутации элементов

    Перекидной выключатель с винтовыми зажимами

    Подключить ДПВ можно при помощи винтовых или безвинтовых зажимов.

    При установке на винтовые зажимы основная сложность работ - отсутствие маркировки контактов. Для поиска входа понадобится индикаторная отвертка. Гнезда под фазу находятся вверху керамического корпуса. Перед подключением с проводов на 0,7 см снимают изоляцию.

    На верхний контакт подводят фазу, вставляя зачищенный участок в зазор, образовавшийся при раскручивании винта. Два оставшихся контакта соединяют аналогично.

    У безвинтовых моделей контакт проводников осуществляется при помощи токопроводящей арматуры.С провода снимается на 8-10 см изоляционный слой. Фазную жилу подкидывают на контакт входа вверху панели. Он определяется по маркеру 1 или L.

    Зачищенную часть провода помещают в специальный проем. Фиксация происходит при помощи внутреннего пружинного узла. Остальные жилы без изоляционного покрытия устанавливаются в гнезда для контактов выхода.

    Винтовые зажимы требуется периодически подтягивать.

    Схема подключения

    Схема подключения проходного выключателя из двух мест

    Стандартная схема подключения двухклавишного проходного выключателя предусматривает наличие в помещении:

    • распредкороба на 10-30 см ниже линии потолка;
    • основного прибора - ДПВ;
    • светильников в двух комнатах.

    После монтажа оборудования его нужно связать в единую систему следующим образом:

    1. Выключить вводной квартирный автомат.
    2. Найти в распределительном коробе двухжильный кабель с нулем и фазой.
    3. Фазный провод из распредкороба вывести на неподвижный контакт входа.
    4. Соединить при помощи еще двух фазных проводов неподвижные отводные контакты с патронами лампы.
    5. На один контакт патрона подкинуть фазную жилу, на второй - нулевую и соединить ее с нулем питания в распредкоробке.

    Соединение входных контактов только фазой.

    Подключение двух устройств из двух точек

    Схема предусматривает обустройство двух групп лампочек в начале и в конце помещения для удобства управления. Распределительный короб с целью экономии кабеля ставится со щитком.

    Последовательность действий и общие требования

    Штробление стен

    Пошаговый алгоритм монтажа предусматривает подбор провода с расчетом сечения и длины, соединение проводов, распайку конструкции.

    После подбора кабеля:

    1. Перфоратором высверливаются отверстия в кирпичной или бетонной поверхности. Работают коронкой, отступив от потолка 15-20 см.
    2. В вертикальном направлении на расстоянии 60-90 см от напольной поверхности просверливается ниша для 1-го подрозетника.
    3. С противоположной стороны проделывается штроба под второй подрзозетник.
    4. Кабель с большим сечением прокладывается от распредщитка к распределительному коробу.

      Соединение проводов в распредкоробке методом пайки

    5. От короба до переключателей организуется линия из 2-х проводов с 3-мя жилами. Их сечение должно быть меньше.
    6. Для линии осветительных приборов трехжильные кабели, уложенные согласно схеме.
    7. Выполняются петли по 30-40 см под плафоны.
    8. В распределительный короб и в подрозетики прокладываются концы кабеля.
    9. Корпуса помещаются в ниши, крепятся на гипсовую смесь.

    После застывания гипса с концов снимается изоляционный слой, производится соединение провода, подключение светильников и розеток.

    Инструменты и материалы

    Для установки необходимо приобрести распредкороб, 2 внутренние подрозетки, бетонную и кирпичную стену, 2 устройства ДПВ, элементы освещения. Монтаж переключателей приборов выполняется с использованием пассатижей, уровня, гаечных ключей, кусачек, канцелярского ножа, отвертки, клеммников, изоленты.

    Сечение силового кабеля по мощности группы

    Монтаж двойного коммутатора осуществляется при помощи провода с 6-ю жилами. Допускается использовать разный тип маркировки - ВВГ, ПУНП, ВВП, MYN, но только с двойной изоляцией и медными жилами. Сечение изделий выбирается в соответствии с таблицей.

    Мощность, кВт Ток, А Длина, м Сечение, мм2
    1 4,6 34,5 1
    2 9 17,5 1
    3 13,5 17,5 1,5
    3,5 16 24,5 2,5
    4 18 21,5 2,5
    6 27 23 4
    8 36,5 25 6

    Несоответствие длины, суммарной мощности и сечения провода к перегреванию контактов и повреждению сети.

    Цвет проводов побирается на основании СНиПа, ГОСТА Р-50462-92 и гл. 1 ПУЭ:

    • нейтраль - синего или голубого цвета;
    • заземление - желто-зеленое;
    • фаза и точки ее коммутации - черный, красный.

    Иногда разрешено применять белую фазу.

    Соединение проходного двухклавишного выключателя для управления из 2-ух мест

    Принцип подключения проходных выключателей

    Реализовать схему подключения двухклавишного проходного выключателя на 2 точки целесообразно до работ по внутренней отделке комнаты.Она выполняется пошагово:

    1. Проделывание штроб - одной от ПВ к распределительному коробу, двух - в обратном направлении, одной - от распредкороба до осветительных приборов.
    2. Выбор проводников для участка от распредкороба до первого переключателя. Подойдут 2 кабеля с 3-мя жилами или 3 кабеля с 2-мя жилами.
    3. Подводка двух жил для подачи напряжения на первый выключатель, а остальные четыре на второй через распределительный короб.
    4. Подсоединение на второй ДПВ в штробе 3-х двужильных кабелей.Две жилы следует направить к источнику света, оставшиеся 4 - на первое переключающее устройство.
    5. Подключение на осветительный прибор 1-2 нулевых проводников.
    6. Прокладка двухжильного кабеля питания к распределительному коробу.

    Подбирайте размер короба так, чтобы в него поместился 16 проводов минимум.

    Особенности распайки двухклавишного ПВ

    Соединительные клеммы WAGO

    При выполнении схемы двухклавишного проходного выключателя необходимо продумать способ фиксации проводов.Популярной технологиям распространения скрутка с предыдущей пропайкой или сваркой концов.

    Популярным способом крепления элементов проводки с пружинными зажимами на контактах. Для прочности электрического соединения и быстрой сборки целесообразно использовать:

    • Клеммы WAGO. Многоразовые зажимные фиксаторы, которые снимаются на время ремонта линии.
    • Зажимы Werkel. Находятся на концах контактов. По разию кнопки на клемме открывается отверстие.В него вставляется конец провода без изоляции.

    Фазный конец подкидывается на первый контакт. Между ним и первым делают перемычку.

    Основные ошибки при установке переключателей

    Последовательное соединение ламп при повреждении элемента приводит к выходу из строя всей линии

    В процессе подключения двухклавишных моделей выключателей новички допускают несколько ошибок:

    • Маленькая длина провода. В распредкоробе должно оставаться 15-20 см для скрутки.
    • На кабеле остается изоляция. С верхней части покрытие снимается почти полностью, с жил - на 3-5 см. Это нужно для удобства реализации и качественной скрутки.
    • Лампочки подключаются последовательно. Параллельное соединение обеспечивает нормальную работу при перегорании одного элемента.
    • На ДПВ заводят нейтраль. Нужно брать фазу, чтобы предотвратить замыкание, приводящее к поломкам бытовой техники.
    • Распредкороб и подрозетники садят на гипс завода концов кабелей.Прикосновение к оголенным проводам небезопасно.

    Подрозетники стоит замаскировать декоративными панелями.

    Двухклавишные модели переключателей - это автономные устройства в одном корпусе. Удобство их эксплуатации заключается в управлении светом из разных зон комнаты. Для правильного монтажа понадобится выбрать сечение провода и приобретать его с запасом по длине.

    Проходной выключатель схема подключения - фото инструкция.Как подключить проходной выключатель ~ Электрик в квартире и частном доме.

    Обычные выключатели, которые устанавливают у нас дома, способные и отключать освещение из одного места. Согласитесь что люстру, которая находится в спальне, можно включить только выключателем, который находится там же.

    Но что делать, если требуется управлять одним светильником из разных комнат одновременно. С помощью обычных выключателей такую ​​схему сложно собрать. На помощь придут проходные выключатели или как их еще называют переключатели.

    Такие выключатели используются для организации управления светильниками независимо из нескольких мест. Предлагаемая схема включения не только очень удобна.

    Рассмотрим в этой статье, как собирается схема подключения проходного выключателя в распределительной коробке.

    Особенно актуально применение проходных выключателей для управления освещением лестничных пролетов. Используем для этой цели используются схемы с использованием реле времени, но, следует признать, что они не так удобны в использовании, менее надежны и экономичны.

    Все передвигаются по лестницам с разной скоростью, да и вы сами сегодня можете подниматься налегке, а завтра с тяжелым чемоданом. Ставить же большие временные задержки с учетом запаса - означает уменьшать экономию.

    Предлагаемая схема позволяет включить светильники внизу одним выключателем, поднявшись по лестнице, выключить другим. Если же вам понадобится спуститься, вы используете проходной выключатель наверху для включения света, а внизу - для его выключения. Так же удобно использовать подобную схему для освещения длинных коридоров.

    Впрочем, проходные выключатели будут полезны не только обладателям длинных коридоров и многоэтажных домов. Они очень пригодятся и обитателям небольших квартир. Типичная ситуация. В вашей квартире есть проходная комната, через которую вы включаете свет, затем проходите в ней, а ставшее ненужным освещение в проходной комнате отключаете проходным выключателем. Согласитесь - очень удобно. Избавляет от лишнего хождения и экономит электричество.

    Еще один пример. Вы заходите в спальню и у двери включаете свет. Укладываясь в кровать, включается настольную лампу или бра, чтобы почитать книжку перед сном, но теперь вам надо снова встать, к двери и выключить люстру! А можно этого не делать, если вы заранее установили у изголовья кровати проходной выключатель.

    Для реализации такой схемы управления используются так называемые «проходные выключатели», которые, строго говоря, на самом деле являются переключателями.В отличие от обычных выключателей они имеют не два, а три контакта и могут переключать «фазу» с первого контакта - на второй или третий.

    В качестве источника освещения в такой схеме заговорщиков - от обычных ламп накаливания до люминисцентных, энергосберегающих и светодиодных. Впрочем, по такой же схеме можно подключить не только лампы, но и любую другую нагрузку, управлять которой вам требуется из нескольких мест.

    Как подключить проходной выключатель - схема управления светильником из 2 мест

    Процедура подключения проходного выключателя мало чем отличатся от подключения обычного выключателя.Разница только в количестве контактных клемм и подводимых проводов. У проходного выключателя их три.

    Учтите заранее, что от распределительной коробки к такому выключателю вам надо протянуть трехжильный провод.

    Проходной выключатель схема подключения - управление светильником из 2

    В схеме используются два проходных выключателя и распределительная коробка, в которой заведены провода от светильника и трехжильные провода от выключателей.

    Фазный провод от распаечной коробки подключается к общему входному контакту первого проходного выключателя. Два других (выходных) контакта соединяют с проводами, идущими от электрических контактов второго выключателя. А общий (входной) провод второго выключателя соединяется сом, идущим от светильника.

    Второй провод от светильника напрямую соединяется с нулем распаечной коробки.

    Сечение трехжильного провода, подводимого к проходным выключателям нужно подбирать в соответствии с мощностью светильника.

    Как подключить проходной выключатель - схема управления светильником из 3 мест

    Необходимые проблемы возникают не двумя, а более пунктами управления светильниками. Например, свет на лестнице многоэтажного дома должен включаться и выключаться на каждом этаже. Та же ситуация с длинным коридором, в который выходят двери нескольких комнат.

    Реализовать такую ​​схему можно, но понадобятся кроме простых проходных выключателей еще и перекрестные выключатели.В таких выключателей уже не три, а четыре контакта - два входных и два выходных, представляющих собой две пары одновременно переключаемых контактов. Соответственно и подводить к таким выключателям нужно четырехжильный провод.

    Проходной выключатель схема подключения - управление светильником из 3 мест

    В такой схеме управления используются обычные проходные выключатели на первом и последнем проходе управления светильниками и перекрестные - на всех остальных.

    Количество пунктов управления не ограничено, возрастает только сложность коммутации в распределительной коробке из-за большого количества подводимых к ней проводов.И здесь не обойтись без грамотной маркировки проводов при их прокладке, иначе вы в них просто запутаетесь.

    Принцип подключения таков - выходная пара контактов первого проходного выключателя соединяется с проводами, идущими к входной паре следующего проходного выключателя и так далее, вплоть до последнего проходного выключателя, общий контакт которого соединяется с проводом, идущим к светильнику. Фазный провод подключается к входному контакту первого выключателя, второй провод от светильника - к нулю распаечной коробки.

    К каждому проходному выключателю протягиваем трехперекрестный провод, а к каждому - четырехжильный.

    На представленной схеме показано подключение трех пунктов управления светильниками, состоящими из одного перекрестного и двух проходных выключателей.

    Небольшое разъяснение к схемам подключения

    Давайте рассмотрим, как же работает схема подключения проходного выключателя . В представленных схемах использованы следующие элементы: соединительные схемные коробки, лампа, проходные выключатели и соединяющие провода, в качестве которых, в процессе установки, применяют различные конструкции кабели.

    Первая из предложенных схем представляет собой подключение проходного выключателя, при котором управление осуществляется из двух различных местоположений, данный тип схемы считается общим в полном.

    При таком виде подключения один провод, являющийся нулевым, направлен от источника к лампе через соединительную коробку. Второй же, являющийся фазным, также через соединительную коробку направлен к контакту выключателя.

    Таким образом, две пары контактов выключателей соединены между собой.Для загорания лампы, фаза к светильнику с контакта второго проходного выключателя.

    На второй схеме подключение проходных выключателей вместе с перекидным или перекрестным. При такая схема дает возможность управлять освещением из трех различных мест.

    Со схемой подключения разобрались, теперь подробнее об ее приложенииже. Он в установке проходных выключателей и внешней прокладке от трехжильных кабелей. Также устанавливаетют, соединенные, лампы, от которых отходит двухжильный кабель.

    Вместе с тем, монтируем также соединительную коробку, куда прокладываем кабели от: переключателей, лампы, и источника электропитания, для соединения их между собой, в соответствии с вышеобозначенной схемой. При этом следует обратить внимание на выбор подходящего кабеля монтажной коробки.

    Надеюсь статья « проходной выключатель схема подключения » Помогла Вам разобраться со всеми вопросами подключения, если будут вопросы или пожелания задавайте их в комментариях, с удовольствием отвечу.

    Проходной выключатель - схема для самостоятельного подключения

    Проходной выключатель - это, правильное, не выключатель, а переключатель. Он служит для выключения света и используется вместо обычного выключателя. В последнем случае используется простой выключатель, в котором происходит простое размыкание электрической цепи, от проходного выключателя.Благодаря этой возможности включения или выключения светильников (или группы светильников) из двух, трёх или более точек. Еще такой переключатель называют как дублирующий выключатель.

    Применение проходного выключателя включает неоспоримого удобства максимально экономить электроэнергию, что сразу не заметно. Но заменять все выключатели на проходные конечно нет надобности. Целно и очень удобно их использовать там.Как следует из самого названия, такой выключатель должен быть в проходах (в начале и в конце), а так же

    - в коридоре, чтобы можно было включить свет при входе, выключить при выходе в другом его конце;

    - внизу и вверху на лестнице;

    - в спальне - на входе и возле кровати, можно с двух сторон, или двухклавишный для обычного освещения и декоративной подсветки.

    Можно предложить еще разных вариантов использования проходного выключателя.Это нам возможность управлять устройством освещения в ограниченном помещении или в саду из разных мест, причем количество выключателей практически вашей фантазией. Двухклавишный проходной выключатель внутри шести контактов.
    Для того, чтобы включить свет, в данном случае надо переключить один из переключателей (обычно их два, но может быть и больше) в противоположное положение.

    Самая большая проблема, которая должна быть преодолена, без серьезных изменений - полная частичная замена электропроводки, при подключении проходных выключателей должна быть проложена соответствующая проводка, которая должна иметь как минимум три провода, а при подключении двухклавишных проходных выключателей, трехжильных кабелей должно быть проложено два. Самое печальное, что почти во всех стандартных квартирах, не прокладывали.Поэтому при строительстве дома или ремонте квартиры, важно продумать изначально. проходные требуют дополнительный кабель между собой. А, что касается самой схемы подключения проходных выключателей, то там нет ничего сложного и любой человек, умеющий держать отвертку в руках, легко справится с этой задачей.

    Как видно, один провод (в нашем случае это нулевой) идёт от источника электропитания в соединительную коробку и ее уже на лампу. Другой (фазный провод), после коробки подсоединяется к общему контакту одного из выключателей. Два переключаемых контакта одного выключателя соединяются с двумя контактами второго выключателя (через коробку). Ну и с общего контакта второго выключателя фаза подаётся на второй контакт лампы.

    Принцип действия схемы.
    Допустим, первый проходной выключатель замыкает цепь с первым проводом, а второй - со вторым.Тогда, для того, чтобы включить свет любым из них, необходимо переключить его на другой провод и, соответственно, чтобы выключить свет - опять переключить любой из них.

    Схема подключения проходного выключателя с управлением из 3 мест мало чем отличается от предыдущей (общий принцип одинаков). В ней добавлен ещё один проходной выключатель, который немного отличается от предыдущих. Как видно из схемы, это спаренный выключатель. То есть, при нажатии одной клавиши происходит одновременное перекидывание двух контактов независимого друг от друга.Вдобавок, как вы должны быть замечены, с ним выходит четырёх-жильный кабель

    Что касается самого монтажа данной схемы: ставятся на свои установочные места проходные выключатели, от которых выводятся трехжильные кабели. Монтируются светильники, которые соединяются вместе с выходом двухжильный кабель. Далее, в наиболее подходящем месте устанавливается соединительная коробка (с учётом минимальной длины кабеля и удобного места самого расположения этой коробки). В нее вводится кабель от светильников, питания и других выключателей.

    Для наглядности различий приведем упрощенную схему электропроводки с использованием обычного двухклавишного выключателя

    Вообще то, если хотите экономить электричество - здесь подробно, проходной выключатель - это в первую очередь удобство, которое оцените с первых же дней эксплуатации.

    Добавить комментарий

    Ваш адрес email не будет опубликован. Обязательные поля помечены *
