Как установить петли без врезки на двери (накладные петли без врезки)

Содержание статьи Свернуть

Процесс установки межкомнатных дверей – это ответственная работа, которую лучше доверить профессиональным монтажникам, активно предлагающим свои услуги практически в каждом регионе нашей страны. При врезке замков и петель требуется специальный электроинструмент – фрезер и значительной опыт в выполнении таких монтажных процессов. В случае, если подобной возможности нет, и работу приходится выполнять своими руками, домашнему мастеру рекомендуется применять накладные петли без врезки.

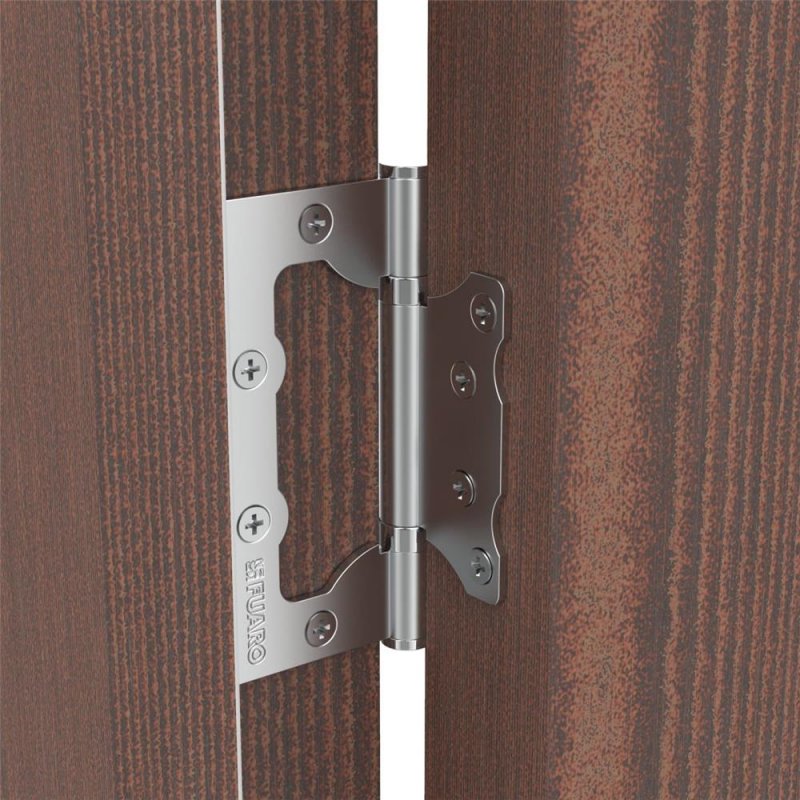

Накладные петли на межкомнатной двери в квартире

Что такое накладные петли-«бабочки»

Накладные петли-«бабочки» – это такие металлические изделия для фиксации межкомнатных дверных полотен к коробке, которые не требуют выборки пазов фрезером или стамеской при их монтаже. Подобные конструкции широко применяются для лёгких дверных полотен из МДФ с сотовыми заполнителями. Масса изделий не должна превышать 20-30 кг.

Конструкция накладных петель

Подвесы для дверных полотен, которые не требуют врезки, отличаются наличием следующих конструктивных особенностей:

Выполняются из легированной стали, нержавейки или латуни с заниженными деформативными свойствами и повышенной коррозионной стойкостью.
Качественные изделия обрабатываются гальваническим покрытием, краской по металлу, порошковыми пигментами с последующей температурной обработкой или другими специализированными составами.

Вне зависимости от отсутствия углубления, при закрывании, данные петли обеспечивают плотное прилегание торца дверного полотна к коробке с формированием стандартного стыка. Это достигается за счёт особой прорези на одной из пластин, которая точно повторяет конфигурацию ответного элемента.

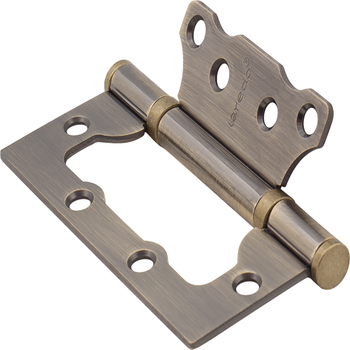

Латунные накладные подвесы

При покупке таких петель, рекомендуется уделять повышенное внимание качеству и толщине металла, а также наличию лакокрасочного покрытия, которое существенно увеличивает их долговечность.

Базовые габариты петель-«бабочек»

Накладные петли-«бабочки» относятся к товарам эконом-класса, и каждый производитель при их поставке на рынок ориентируется на широкие массы. В связи с этим, согласно международным стандартам, такие изделие подразделяются на 2 базовые категории:

Петлевые подвесы, предназначенные для монтажа дверей с массой до 30 кг – габарит составляет 100 х 75 х 2,5 мм.
Если масса дверного плотна превышает указанные значения и достигает 40 – 50 кг, то для таких конструкций рекомендуется приобрести усиленные подвесы с габаритами 125 х 75 х 2,5 мм. Данные изделия отличаются наличием большего количества отверстий и расширенную площадь контакта, что значительно увеличивает их несущую способность.

Петли-бабочки с габаритом 125 х 75 х 2,5 мм

Следует учесть, что многие компании прибегают к некоторым простым хитростям. Если потребитель видит, что петли одной и той же марки имеют разные габариты, но, в то же время, на них размечено одинаковое количество отверстий, переплачивать за большой габарит не нужно.

Преимущества и недостатки накладных петель

Накладные петли широко применяются для установки межкомнатных дверей, благодаря наличию множества неоспоримых преимуществ:

Невысокая розничная стоимость изделий, благодаря небольшому количеству металла.
Простота монтажа – не требуется использование специального фрезера.
Учитывая, что такие петли монтируются преимущественно в недорогие двери с сотовым наполнителем, либо из массива сосны, подвесы можно зафиксировать простой отверткой.

Затяжка саморезов на петле

Данные изделия выполняются в универсальном варианте, не разделяются на правые или левые.
При нормальной эксплуатации таких петель, производитель гарантирует продолжительность их использования не менее 7 – 10 лет, без необходимости замены.
В продаже также встречается особая категория накладных петель, выполненных с изгибами опорной пластины. Такие изделия идеально подходят при монтаже дверей с притворами.

В то же время, такие изделия имеют несколько важных недостатков:

Как правило, отличаются малой грузоподъёмностью.
Рекомендуются к применению на дверных полотнах с массой до 30 кг.

Лёгкое дверное полотно

Чтобы демонтировать дверное полотно, придётся выкрутить все саморезы на одной из пластин, так как подвесы не снабжаются съёмным шарнирным стержнем.
Учитывая слабый материал облегчённых полотен, саморезы могут разбалтываться со временем, что вызывает перекос двери.
Перед установкой таких подвесов, потребуется тщательная подготовка торца двери, так как даже малейшая неровность может вызвать неплотное прилегание, что значительно затруднит эксплуатацию.
Для монтажа дверного полотна, потребуется удерживание его на весу, либо использование проставочных пластин нужной толщины.
Многим потребителям не нравится внешний вид накладной петли. В открытом положении, большая пластина смотрится как рамка, через которую видна часть материала полотна, в то время, как малая деталь имеет незначительные габариты и не внушает доверия.

Накладные подвесы в открытом состоянии

Практически все минусы носят субъективный характер и не сказываются на потребительском спросе.

Какие инструменты необходимы для установки накладных петель

Для монтажа накладных петель на межкомнатные двери, домашнему мастеру потребуется следующий набор простых инструментов:

Рулетка, линейка со стальными полотном, столярный уголок, простой карандаш – для нанесения разметки в местах монтажа подвесов.
Шило или острый гвоздь для предварительной разметки отверстий под саморезы строго в нужном месте.
Шуруповёрт с набором бит для фиксации петель.
Шлицевая или крестовая отвёртка для ручной затяжки саморезов.

Шуруповёрт с набором бит

Все инструменты должны быть высокого качества, заточены, очищены от грязи и готовы к работе.

Пошаговая инструкция по фиксации накладных петель

Для монтажа накладных петель на межкомнатную дверь своими руками, домашнему мастеру потребуется строгое выполнение всех шагов следующей технологической карты:

Полотно фиксируется струбцинами в статическом положении.
Как правило, на само дверное полотно монтируется меньшая пластина накладной петли.

Разметка полотна двери

Место монтажа размечается, относительно торцевых кромок двери.
Пластина подвеса используется как шаблон – стальная деталь прикладывается к намеченной риске и аккуратно обводится по всему периметру, а также в местах расположения отверстий под саморезы.
Пластина петли аккуратно убирается в сторону.
В местах разметки отверстий под саморезы делаются пилотные отверстия шилом или гвоздём, строго по их центральной оси.
Петля снова прикладывается к торцу двери.
Мастер последовательно затягивает все саморезы шуруповёртом, выставленным на среднее усилие.

По завершении фиксации подвеса, необходимо подтянуть до упора каждый метиз с помощью ручной отвёртки.
Дверь со смонтированными петлями подносится к коробке, фиксируется на проставки с формированием нужного зазора.
Мастер полностью повторяет процедуру по разметке отверстий под ответную пластину на вертикальном откосе коробки.
Петли фиксируется к материалу коробки и затягиваются шуруповёртом.

Монтаж петель-«бабочек»

Сразу после установки двери, рекомендуется проверить её открывание и закрывание. При выявлении перекоса, рекомендуется немедленно произвести корректировку положения полотна или и петель, чтобы избежать негативных последствий.

Возможные ошибки при монтаже накладных петель-«бабочек» и способы их устранения

При самостоятельной установке накладных петель-«бабочек», новички могут столкнуться с рядом серьёзных проблем, которые приводят к негативным последствиям, вплоть до полной замены дверного полотна. Чтобы исключить эти ошибки, эксперты советуют придерживаться ряда рекомендаций:

Неплотное прилегание пластин петель с последующим расшатыванием механизмов и перекосом двери. До выполнения замеров, нанесения разметки и фиксации изделий, необходимо тщательно проконтролировать плотность прилегания стальной пластины и, при необходимости, выровнять плоскость монтажа.
Если дверь невозможно выровнять в месте прилегания пластины, рекомендуется использовать деревянные клинья, спички или другие подручные материалы для устранения дефекта.

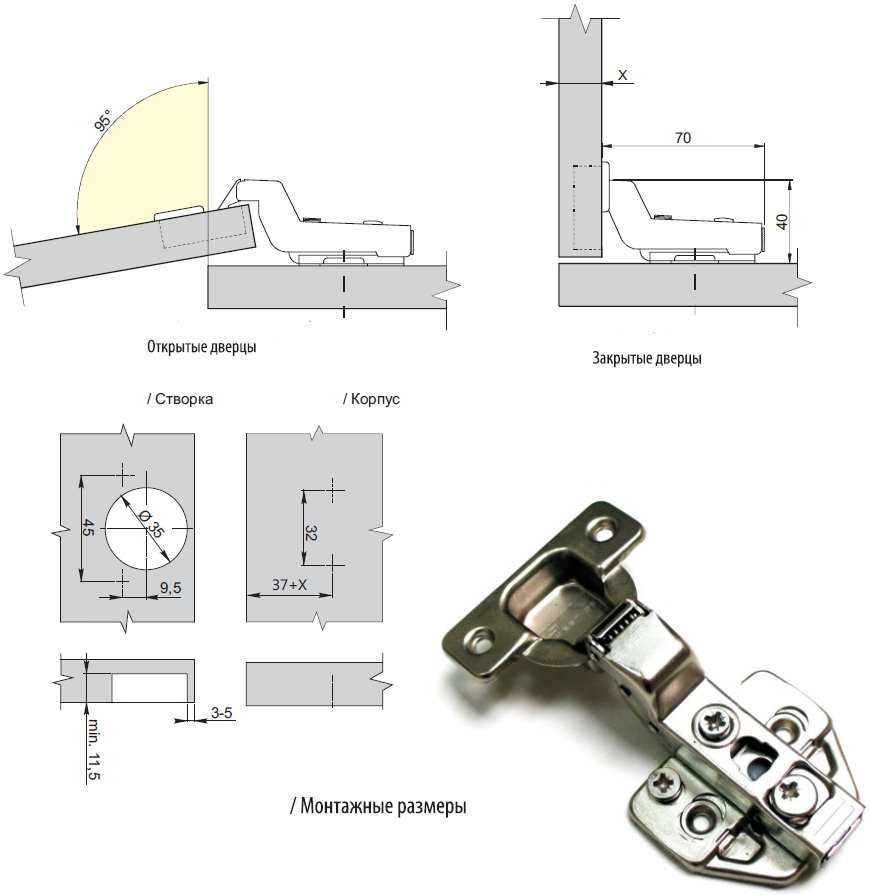

Следует учесть, что многие скрытые петли продаются уже с готовым комплектом проставочных элементов, с помощью которого можно обеспечить их плотное прилегание к торцу полотна.
Саморезы прокручиваются при фиксации – такая проблема часто возникает, если петля монтируется в полотно эконом-класса с тонкой стенкой и сотовым наполнителем. Чтобы исключить подобные проблемы, рекомендуется сразу использовать саморез с максимальным диаметром резьбы и её острой кромкой.

При завинчивании самореза также важно контролировать усилие затяжки, так как всегда существует риск срыва резьбы.
Через несколько месяцев интенсивного использования, полотно провисает из-за разбалтывания саморезов. При возникновении такой проблемы, рекомендуется сразу приподнять полотно и попытаться закрутить все метизы до упора вручную. Если это не помогает, каждый саморез меняется на более длинный с другим шагом резьбы.

Провисание полотна двери

Если дверь просела из-за вырыва резьбы в структуре материала полотна, рекомендуется приготовить специальный состав – клей ПВА с древесными опилками, которым аккуратно наполняются отверстия под саморезы.
После полимеризации материала, необходимо вкрутить саморезы заново, что гарантирует их прочность и надёжную фиксацию петли.

Качественно смонтированная межкомнатная дверь с петлями-«бабочками»

При точном следовании перечисленным выше советам профессионалов, установленная накладная петля будет эксплуатироваться не менее, чем само дверное полотно, без необходимости проведения капитального ремонта или замены.

Установка петель-бабочек: монтаж накладных петель

Содержание

Особенности изделия, преимущества и недостатки
Методика установки
Возможные проблемы и способы их решения

В некоторых случаях при установке дверей вместо традиционных петель используются так называемые «бабочки» или, иными словами, накладные модели. Эти изделия имеют ряд отличительных особенностей, которые напрямую влияют на способ их монтажа.

Накладные дверные петли просто крепятся саморезами поверх полотна без врезки

Особенности изделия, преимущества и недостатки

Для начала необходимо разобраться в сути конструкции петель-бабочек. Они относятся к разряду карточных моделей, по виду эти детали напоминают бабочку, за что и получили такое название.

Стандартные врезные петли устанавливаются заподлицо, то есть необходимо сделать углубление в двери и коробе, сняв несколько миллиметров материала. Накладные виды в этом плане имеют кардинальные отличия, их можно крепить непосредственно на саму облицовку полотна, без предварительной подготовки поверхности.

Подобная установка накладных моделей петель без врезки возможна благодаря ряду нюансов. Дело в том, что при закрывании двери обе половинки креплений должны обеспечивать плотное прилегание торца полотна к лутке. В данном случае это возможно благодаря конструкционным особенностям пластин. В обычных изделиях они прямые и поэтому их нужно углублять в материал. Здесь же две половинки представляют собой элементы целой пластины, они вырезаны таким образом, чтобы при закрывании одна часть входила в другую, не образуя зазоров.

Главным преимуществом накладных петель является их простота монтажа, достаточно лишь определить их положение и закрепить с помощью саморезов. Однако стоит учитывать и ряд минусов.

Недостатки петель-бабочек:

двери не снимаются с шарнира, то есть в случае возникновения такой необходимости петли придется полностью выкручивать;
со временем могут возникать перекосы, препятствующие движению полотна;
данные модели подходят только для установки легких дверей;
для их монтажа требуется идеально ровная поверхность.

Особая конструкция данных моделей позволяет производить монтаж без врезки, но такой способ установки имеет свои минусы

Именно в связи с этими моментами в основном используются врезные модели. Если же вы устанавливаете двери в первый раз, накладные варианты будут для вас оптимальным выбором.

Методика установки

Давайте рассмотрим, как производится установка таких креплений. Для монтажа «бабочек» вам понадобится минимальный набор инструментов:

шуруповерт,
сверло,
саморезы,
шило,
рулетка,
карандаш.

Для начала вам нужно определить места для привинчивания петель, для этого отмерьте с помощью рулетки примерно 20-25 сантиметров от верхнего и нижнего края двери, это и будет исходная точка для каждой петли. Нижнюю лучше крепить дальше от края, чтобы снизить нагрузку на верхнюю часть фурнитуры.

Так как установка петель производится без врезки, сразу же приложите пластину к торцу полотна и наметьте шилом расположение отверстий. Затем аккуратно просверлите их для того, чтобы в дверь можно было без труда закрутить саморезы.

Последовательность установки петли-бабочки

После первичного монтажа нужно определить расположение пластин на коробке двери. Для этого нужно приложить полотно и примерно наметить их позиции. Затем открутите петли и уже более точно отметьте места для сверления.

После того как все отверстия будут готовы просто приложите полотно к проему и прикрутите обе пластины саморезами. Проверьте ход двери, так как в некоторых случаях могут возникнуть дефекты, которые, впрочем, несложно устранить.

Возможные проблемы и способы их решения

Так как идеально установить петли-бабочки без врезки можно только в условиях наличия ровного полотна и прямой лутки, в процессе работ могут возникнуть некоторые недочеты. Одной из самых распространенных проблем является образование зазора между пластиной и коробом. В это случае дверь не будет плотно закрываться, а со временем вся конструкция расшатается и будет затирать порог.

Чтобы решить данную проблему вам понадобится прокладка, её можно изготовить из щепы, картона, резинки или использовать обычную спичку. Конечно, это несколько скажется на качестве соединения, но зато вы сможете довести петли до нужного положения.

При соблюдении правил монтажа дверь будет плотно прилегать

Некоторые накладные петли имеют дополнительную деталь в своей конструкции, которая позволяет смещать стороны изделия для обеспечения плотного смыкания половинок пластины.

Если этот способ вам не подходит, придется несколько доработать конструкцию, превратив накладные «бабочки» в полунакладные. Иными словами, одну их часть придется немного утопить. Обычно врезают большую пластину на коробе. Сделать столь незначительный срез довольно непросто, особенно если учитывать форму изделия.

Если монтаж был произведен правильно, двери будут двигаться бесшумно и плотно притворяться. В противном случае лучше заменить «бабочки» на стандартные врезные изделия.

Петли дверные без врезки. Петли накладные дверные без врезные

Традиционные модели установка петель немыслима без операций их врезки и последующего монтажа. Не у всех есть профессиональные инструменты, и заказ специализированной помощи может быть не по карману. Альтернативой в этом случае является установка дверных петель без резки вручную. Сам процесс несложный и включает в себя выбор материала. Благодаря оригинальности конструкции такие петли можно использовать со стандартными параметрами дверей.

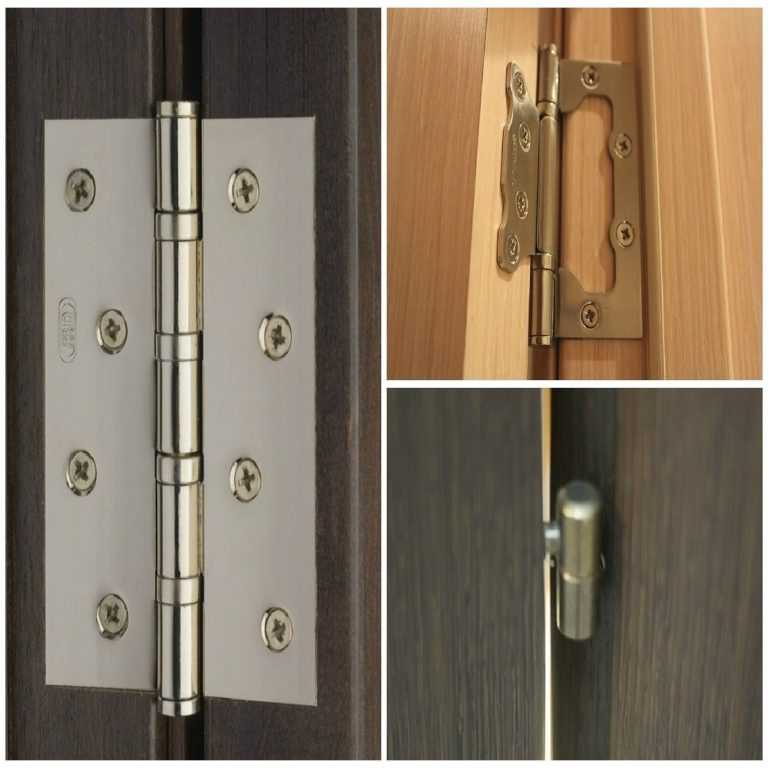

Виды петель

Упрощенные варианты дверных креплений представлены следующими видами:

накладные;
;
ввинчиваемый.

Накладные — дверные петли без врезки, требуются только отвертка и саморезы. Особенностью накладных петель является простота их установки – их следует установить на дверное полотно и на балку коробки, а затем прикрутить.

Петли навесные без врезки и так называемые карточные петли появились на строительном рынке совсем недавно. Однако их популярность сегодня заметна как среди рядовых покупателей дверей, так и среди специалистов по ремонту. Основное преимущество карточных петель заключается в простоте их крепления к деревянному полотну.

Не думайте, что компенсация их положительных сторон окажется ненадежным и узким кругом приложений. Изготовление таких петель предполагает использование самых современных и качественных материалов – латунных сплавов и нержавеющей стали. Также в состав каждого изделия входят шарикоподшипники (от двух до четырех) для максимальной плавности открывания межкомнатных дверей. Другое их название «бабочки», появившееся из-за внешнего сходства с крыльями насекомого. В этом можно убедиться, взглянув на фото. Накладные дверные петли без врезки имеют еще одну разновидность. Его особенность проявляется в использовании скрытых деталей.

Винтовые петли отличаются наличием специальных дополнительных штифтов. С их помощью короб и полотно крепятся к деревянным деталям. Имея достаточную длину, они обеспечивают высокую надежность функционирования межкомнатных дверей и способны прослужить долгие годы. Установка винтовых петель так же проста, как и вышеупомянутых бабочек. Их особенностью была незаметность в работе и гибкость отладки. Цена, однако, несмотря на все преимущества, относительно невысока. Винтовые петли также не требуют постоянной смазки. При установке вам потребуется иметь при себе только электродрель и саморезы.

Тем не менее, отдельного рассмотрения требует особо популярный сегодня вид петли — бабочка. Его эксплуатационные и эстетические характеристики завоевали признание многих профессионалов.

Петли бабочки: этапы установки

Простота установки бабочек заключается в отсутствии необходимости делать вставки на дверной коробке и самих межкомнатных дверях. Их просто прикручивают саморезами в нужных местах.

Итак, алгоритм установки петель-бабочек включает в себя следующие шаги:

На торцах дверей размечаем места будущих креплений. Стандартный отступ составляет 20 см от нижнего и верхнего края полотна. Затем нужно прикрепить одно из крыльев «бабочки» к торцу двери. Ставим метки в местах вкручивания саморезов, сверлим и, прикрепив петли, прикручиваем их шуруповертом или дрелью.
Затем нужно вставить полотно в дверную коробку и отметить положение «бабочки» на вертикальной балке с внешней стороны.
Далее от двери отсоединяем петлю и, прикрепив ее к вертикальному косяку, оставляем следы для сверления отверстий. Их нужно делать саморезом небольшого диаметра. На финальном этапе просто прикручиваем «бабочку» сначала к двери, а потом ставим на коробку, прикрепив к ней наружную пластину. Можно считать работу завершенной. Полный процесс установки бабочек показан на видео.

Универсальная петля без врезки требует особого внимания. Его устройство обеспечивает максимально эффективное использование стандартной дверной конструкции.

Особенности монтажа

Среди особенностей установки стоит выделить:

Отсутствие необходимости столярных работ с дверным полотном. Установка петли без врезки сопровождается только точными замерами и аккуратным креплением деталей.
Экономия времени.
Небольшое количество инструментов, используемых для монтажа, дополняется дешевизной самого процесса.

Основная часть советов по установке межкомнатных дверей сводится к точности нанесения разметки и правильному подбору материала. Как уже было сказано, современные петли для дверей без врезки стали заслуженно популярными благодаря обладанию многими полезными характеристиками. В какой-то степени их можно назвать незаменимыми. Несмотря на то, что все вышеперечисленные преимущества петель без врезки говорят сами за себя, стоит напомнить о некоторых нюансах их монтажа.

В случае неплотного прилегания наружной пластины к торцу двери под «крыло» следует подложить полоску картона. В данном случае это необходимо, иначе вся конструкция со временем потеряет свою геометрию. Дверные петли для межкомнатных дверей без врезки эффектно сочетаются со светлыми ламинированными и шпонированными изделиями. При этом процесс крепления таких экземпляров максимально безопасен для их поверхности. Внешний вид дверей, установленных на накладных петлях без врезки, ничуть не страдает. Кроме того, качество их последующей эксплуатации остается отличным.

Для установки межкомнатной двери необходимо приобрести качественную фурнитуру. Среди различных элементов, используемых для монтажа дверей, большим спросом пользуются необрезные. Те самые петли-бабочки не требуют врезок, надевать их или выбирать что-то другое – выбор покупателя, который оценивает все плюсы и минусы этой примерки.

Определяет способ крепления петель к поверхности двери. Это влияет на процесс установки и на то, как фурнитура будет использоваться дальше. Петли-бабочки имеют особенность в том, что не требуется создавать канавки для вдевания. Это означает, что петлевая карта просто прикладывается к поверхности, а затем привинчивается.

Стороны крепления сконструированы таким образом, что одна часть встраивается в другую в момент закрытия дверей. Поэтому, собственно, петли и называются бабочкой. Сколько саморезов в комплекте зависит от типа комплекта, но обычно он равен классическому набору врезных петель.

Способ установки: установка петель-бабочек на межкомнатные двери

Большое преимущество этого типа петель — не нужно делать пазы для установки. Но в остальном установка аналогична стандартному ввинчиванию петель. Мастера вызывать не обязательно, петли можно закрепить своими руками.

Установка петель-бабочек:

Отметить предполагаемое расположение петель;
Их нужно нанести внутрь, после чего фиксируются точки будущего крепления;
От краев полотна зазор должен быть не менее 200 мм, этот параметр действителен для любых дверных петель;
Сделать аккуратные отверстия под саморезы, саморезы обычно идут в комплекте с петлями;
Затем стороны бабочки просто привинчиваются к полотну и дверной раме.

Но, стоит сказать, что простой монтаж – главное преимущество этого типа шлейфа. А вот то, как они поведут себя в эксплуатации, зависит от качества купленной фурнитуры, прочности крепления и некоторых конструктивных особенностей. И не всегда оправдывают ожидания.

Крепление без врезки: накладные дверные петли и их нюансы

Если петли установить без врезки, то они будут служить долго и хорошо только при идеальном монтаже. То есть дорабатывать установку, исправлять и исправлять после установки уже не получится. И это большой минус петель бабочки.

Возможные проблемы с этим типом петли:

После установки борта должны идеально складываться, иначе образуется неровность — дверь не будет плотно прилегать, а то и вовсе пружинить;
Небольшой зазор обязательно появится, это побочный эффект выпирания зацикленных карт;
Полотно тоже можно быстро повесить, но снять его не открутив саморезы не получится, что не всегда удобно.

Поэтому специалисты советуют не приобретать такое крепление для тяжелых массивных дверей. А вот для легких дверей это лучшая фурнитура. Такие двери технически хорошо сочетаются с петлями-бабочками, так и визуально.

Отзывы: петли-бабочки для межкомнатных дверей

Те, кто уже сталкивался с применением этих петель, говорят, что надежность фурнитуры не особо высока при допущении ошибок при монтаже. основная задача при установке — организовать равномерность при схождении карт. Чтобы избежать нестыковок, мастера часто создают специальные подкладки. Это может быть бумага, картон, тонкие чипсы и т. д. И класть их нужно только в противоположную часть стороны, которая не перекрывается.

По надежности неразрезные петли-бабочки проигрывают врезным конструкциям. Чтобы свести к минимуму возможные проблемы, нужно аккуратно закрепить петли саморезами. Шляпки не должны выглядывать над поверхностью, наклонов при вставке тоже быть не должно.

Так же, судя по отзывам на специализированных форумах, можно сделать вывод, что расположение винтов на карте тоже вызывает сомнения. Бывает, что с одной стороны они близко расположены, а с другой находятся на значительном расстоянии друг от друга. И эта конфигурация не может быть исправлена. Поэтому рекомендуется во избежание потерь устанавливать петли на надежные, прочные участки двери.

Петли-бабочки: цвет и материал

Обычно покупатель хочет приобрести аксессуары, максимально подходящие к данному интерьеру. Желательно, чтобы петли были идентичны по цвету и материалам дверным ручкам, а также металлическим вставкам на мебели в комнате. Но если говорить конкретно о надежности, то в этой номинации побеждают латунные петли.

Латунь – материал с высокой коррозионной стойкостью. внешние воздействия, а декоративная сторона таких петель выгоднее альтернативных моделей.

Петли-бабочки изготавливаются из:

цинка;
Латунь;
Из нержавеющей стали.

Не относитесь неуважительно к стальным петлям. К тому же они выглядят эстетично. Нержавеющая сталь не боится перепадов температур, а также спокойно переносит повышенную влажность. Варианты из сплава и цинка более чем доступны по цене, но они, в отличие от описанных выше моделей, подвержены коррозии. Да, они тоже страдают износостойкостью.

Цветовая палитра не может похвастаться большим разнообразием. Обычно в продаже есть петли золотистого цвета, серебра, бронзы, хрома. Есть более яркие модели, а есть аксессуары более неярких цветов. Если все домочадцы будут бережливы и аккуратны, а дверь снимать не планируется, а крепления в ближайшее время разбирать не потребуется, то золотые петли прослужат долго и без нареканий.

Установка петель-бабочек на межкомнатные двери (видео)

Петли-бабочки часто называют застежками для начинающих. Их может установить человек, даже не имеющий опыта установки фурнитуры. Но эту застежку, к сожалению, нельзя назвать особо прочной моделью.

Есть такие двери, петли которых врезать очень трудно, если вообще возможно. Речь идет о дверях, оклеенных шпоном. У таких дверей при врезке петель возникает огромное количество проблем; фанерка слезает, и вряд ли заказчик согласится тратить деньги, время и ожидания на такую сделку. Но инновации идут вперед, заменяя одни новинки, приходят другие, и дверные петли не обошли стороной такие изменения. На рынке появились новые типы петель, которые можно устанавливать без разрезания петель, как при обычном креплении.

Петля-бабочка.

Петли без врезки имеют более красивое название. Их называют петельками-бабочками . Они разделены на две половины, одна из которых вложена в другую. За счет этой вкладки зазор между проемами сведен к минимуму. Петля-бабочка не только проста в использовании, но и способна выдержать как самые легкие по весу двери, так и самые тяжелые. Монтаж двери с такой петлей занимает гораздо меньше времени, чем монтаж двери с петлевой вставкой.

Петли без врезные появились на российском рынке не так давно, но сразу завоевали сердца российских покупателей. При чем тут такие двери — находка как для дипломированного специалиста в такой работе, так и для обычного человека мало сведущего в таких делах. Их использование очень простое, достаточно один раз прочитать инструкцию, чтобы понять, как крепятся петли без врезки. Здесь все быстро и легко. Достаточно просто прикрепить петли в нужном месте для установки, а затем зажать саморезами, которые чаще всего входят в комплект к такой двери. Не знающему человеку вполне может прийти в голову мысль о недолговечности такой конструкции, но на самом деле это не так. Сегодня для изготовления безврезных петель используются самые передовые технологии и самые прочные из существующих материалов. Все это позволяет петлям — бабочкам выдерживать не только обычные легкие межкомнатные двери, но и самые тяжелые входные двери различного типа и веса.

Наличие в нем шарикоподшипников также зависит от размера петли, чаще всего их два, три или четыре. Это способствует долгой и бесперебойной работе двери, а также качеству при ее открытии и закрытии. Внешний вид уже установленной двери такой же, как у дверей с врезными петлями. Защитной двери в новейшем состоянии способствует оцинкованное покрытие дверей. Именно благодаря этому покрытию петли долгое время не деформируются, не ржавеют и не теряют свой первоначальный цвет.

EUROTUN — ПРИНАДЛЕЖНОСТИ

Петля накладная без врезки относится к категории крепежных элементов, соединяющих дверное полотно и коробку. Независимо от их назначения, формы и цвета изделия объединяются одним и тем же способом монтажа, не требующим предварительной подготовки дверей и дверной коробки.

Разновидности накладных петель

Петли дверные без врезки имеют аналогичную конструкцию, но принципиально различаются по назначению (уличные петли, межкомнатные,) и типу установки (угловые, карточные).

По назначению

В зависимости от того, где, на улице или в помещении, находится дверь, петли могут быть наружными и внутренними. Эта классификация не является строгой.

Каждый тип имеет свои особенности:

По типу установки

По типу установки накладные петли могут быть угловыми и карточными. Их характеристики следующие:

петли для карт . Это классические петли, состоящие из двух створок (карточек), размещенных на общей петле. Крепления могут быть левыми, правыми или универсальными. Форма карточных петель стандартная, а также фигурная. Среди фигурных петель распространены так называемые петли-бабочки, представляющие собой две карточки, одна вырезанная из другой. Когда дверь закрыта, одна карта вставляется в другую. Именно поэтому этот вид не требует обрезки при монтаже.
Угловые петли . Они представляют собой своеобразные карточные петли. Они отличаются от классического дизайна тем, что их карты загнуты под углом. Используется на дверях с тамбуром. Обычно такие модели требуют врезок, поэтому останавливаться на них не будем.

Особенности выбора нерезных петель

Отправляясь в магазин, следует заранее уточнить вес двери, так как от этого зависят характеристики петель и их количество. Нужно знать, что производители обычно составляют свои рекомендации по подбору петель в зависимости от веса дверей. Количество петель можно определить по приведенной ниже схеме.

Пояснения к схеме:

Вариант 1: стандартная дверь крепится на трех петлях (1 снизу, 2 сверху).
Вариант 2: легкая дверь крепится на трех петлях (на одинаковом расстоянии друг от друга).
Вариант 3: тяжелая дверь крепится на 4-х петлях (2 сверху и 2 снизу).
Вариант 4: высокая дверь крепится на 4-х петлях (на одинаковом расстоянии друг от друга).
Вариант 5: классическое расположение петель.

На графике показано, какой ширины и с каким весом дверь может быть установлена на 2 петли.

Помимо количества петель и эстетических качеств, при выборе петель необходимо обращать внимание на следующие параметры:

Важно определиться, какими они должны быть: левыми, правыми или универсальными. Универсальная петля может быть установлена как с левой, так и с правой стороны, при этом левая — только с левой, а правая — с правой.
Дверные петли обычно изготавливаются из стали, латуни, нержавеющей стали. Стальные петли наиболее доступны по цене, но нанесенное на них декоративное покрытие быстро стирается. Еще одним недостатком является то, что они чувствительны к влаге. Петли из нержавеющей стали более долговечны. Им не страшна влажность и критические температуры, но они могут быть только одного цвета – стального.

Также следует помнить, что чем массивнее дверь, тем толще должны быть петли. Стандартная ширина около 2,5 мм (подходит для межкомнатных дверей), однако могут быть тоньше (для мебели) и толще (для уличных дверей).
При покупке петель для дверей входного типа предпочтение следует отдавать тем, которые оснащены специальным противосъемным колпачком, являющимся защитой от несанкционированного снятия двери.

Установка простых петель

Установка не врезных петель обычно не представляет труда даже для новичков. В инструкции ниже описан процесс установки деревянных дверей на .

Этапы установки:

Сделайте разметку для обозначения точек крепления на дверном косяке. Принято отступать по 25 см сверху и снизу.

Интернет-магазин «Сайт» предлагает купить дверную фурнитуру оптом и в розницу с доставкой в любую точку страны. У нас широкий ассортимент замков и другой оригинальной продукции с гарантией и по хорошей цене.

Каталог дверной фурнитуры

Любая дверь сама по себе абсолютно бесполезна и не может выполнять никаких полезных функций. Готовым и полноценным изделием она становится, когда на нее устанавливается соответствующая фурнитура – замки, ручки, петли, доводчики и т.д. Только комплектная дверь способна надежно защитить ваше имущество от злоумышленников, а также порадовать удобством эксплуатации и эстетичностью. внешность.

В нашем каталоге вы можете выбрать и купить все необходимое, чтобы двери вашей комнаты были завершенными. Среди прочего мы предлагаем ассортимент:

Замки всех видов . Обязательная часть любой двери, на которую возложена защитная функция. В ассортименте есть навесные, накладные, врезные, кодовые замки под однорядные, крестовые и дисковые ключи. Есть изделия в стальном, алюминиевом или латунном корпусе, как для наружной, так и для внутренней установки. Ассортимент также включает замки для велосипедов и чемоданов.

дверные доводчики . Этот механизм предназначен для автоматического закрывания двери. Существуют морозостойкие доводчики для тяжелых входных и подъездных дверей, а также для легких межкомнатных дверей. Обязательно обратите внимание на новинку от компании НОРА-М – современный доводчик с возможностью фиксации двери в открытом положении.

Внутренние защелки. Изделия используются для запирания межкомнатных дверей. У нас вы можете купить универсальные межкомнатные защелки с защелкой (и с замком), а также без запорных механизмов.

Дверные ручки. Категория фурнитуры, несущая как функциональную нагрузку, так и эстетическую. В наличии дверные ручки на любой вкус и под разные интерьеры представлены сериями DeLuxe, Clasico, Premium, ECO и др.

Цилиндровые механизмы . Основная часть большинства дверных замков напрямую влияет на ее надежность и безотказность. В нашем магазине вы можете заказать огнеупорные симметричные и асимметричные жилы серий Стандарт и Люкс под пять ключей.

Как установить самоубийцу/скрытые дверные петли

| Практическое руководство — покраска и кузов

Довоенные автомобили, особенно модели эпохи ар-деко 30–40-х годов, обладают невероятным стилем и красивыми линиями, которые беспрецедентно перетекают друг в друга. Наклоняясь, чтобы посмотреть на эти гладкие скульптурные линии, ваш взгляд загораживает отвратительный прыщ — открытая дверная петля. Ничего стильного и красивого в этом нет. Никакого характера, просто кусок изогнутой стали со шпилькой в центре. Возможно, к нему прикреплено боковое зеркало, но от этого оно еще больше выделяется.

В то время нельзя винить производителей автомобилей и кузовов; просто больше нечего было делать. Петли работали, поэтому они продолжали их использовать. Когда вы строите одну из этих прекрасных машин в качестве хот-рода или кастома, вам не нужно использовать стандартные шарниры. У вас есть варианты. Вы можете выбрать стиль самоубийства, который очень хорошо работает в эту эпоху автомобилей, но иногда, как в случае с этим Lincoln Continental Cabriolet 1941 года, самоубийство не вариант. Стойка задней двери или стойка «B» недостаточно прочна, чтобы выдержать 40-фунтовую дверь.

Другой вариант — использовать самодельную петлю спереди. Таким образом, вместо внешних петель вы получаете скрытые петли, которые оттягивают дверь от корпуса, как и должны. Это вариант, который мы выбрали для Линкольна. Мы заказали в AutoLoc комплект соединенных самонаводящихся петель и приступили к работе. Мы говорим «связанные», потому что существует довольно много конструкций петель-самоубийц, и многие из них продаются в виде четырех отдельных петель. Это может сработать, но вы рискуете вывести петли из плоскости, а это означает, что одна петля открывается под другим углом, чем другая, что может привести к тому, что дверь будет плохо открываться и закрываться. В заказанном нами комплекте к обеим петлям приварена планка, поэтому они всегда открываются в одной плоскости.

При установке дверных петель необходимо учитывать множество факторов. Расположение петли должно быть максимально приближено к заводской петле, но это не всегда просто. В случае с Lincoln лобовое стекло имеет опорные хвостовики, которые крепятся к передней стойке, и шарнирная пластина проходит над ним, так что верхняя петля на Lincoln должна быть внизу. Размещение идет дальше, чем это с конкретными размерами, которые необходимо соблюдать, чтобы петли функционировали. Эти размеры почти универсальны для самоубийственных/скрытых петель. Основными точками являются расстояние между дверным косяком и точкой поворота, а также точка поворота до внешней обшивки. Косяк для поворота должен располагаться на расстоянии 1 дюйм от косяка кузова (не от самой двери). Это позволяет петле отклоняться от корпуса, оттягивая дверь от косяка, чтобы они не соединились. Расстояние от шарнира до внешней обшивки должно быть не более 3/8 дюйма дюйма от внешней обшивки корпуса, как можно ближе к коже. У многих автомобилей внешняя обшивка изогнута, так что это самая дальняя точка. По возможности точка поворота должна касаться самой кожи.

Этот проект состоит из двух частей: установка самих петель и установка петель на двери. Установка креплений петель в большинстве случаев требует приваривания дверей к кузову. Это удерживает их в правильном положении, чтобы вы могли установить пластины для крепления петель и прикрепить их к двери. Вы можете сделать этот проект, не приваривая дверь к кузову, но это намного проще сделать. В этот процесс входит много измерений и проверок, и самое большое замечание, которое мы можем вам дать, — это проверить работу двери до того, как будет выполнена окончательная сварка. С правильно приваренными петлями на месте вы сможете открывать и закрывать дверь без каких-либо заеданий или неудобной операции. Если дверь открывается вверх или вниз или имеет какое-либо заедание, вам необходимо решить эту проблему, прежде чем двигаться дальше.

Инструменты, необходимые для этого проекта, включают сварочный аппарат, инструменты для резки металла (плазменная горелка, пила, отрезной круг), угольник с длинной прямой кромкой, уровень, измерительную ленту, инструменты для шлифования/шлифования (шлифовальная машина, угловая шлифовальная машина) и общие ручные инструменты.

Помимо самих петель, вам понадобится сталь для крепления и изготовления монтажных пластин. В зависимости от вашего применения это может быть просто листовой металл 11-го калибра (1/8 дюйма) или немного больше, связанный с квадратной трубкой 1-дюйма (толщина стенки 14-11 калибра), как мы использовали здесь.

Это большой проект, который преобразит внешний вид вашего автомобиля и сделает его немного более функциональным, так как скрытые петли работают достаточно плавно. Требуемый уровень навыков — средний. Это не для новичков, но редукторы с некоторыми приличными навыками изготовления должны быть в состоянии выполнить всю работу за выходные. Мы предлагаем вам начать с пассажирской стороны, таким образом, если вы совершите ошибку, вы сможете исправить ее и знать, что делать с водительской стороной, которая используется чаще.

В комплект AutoLoc входят два комплекта петель, монтажные пластины и болты. Краска должна быть сошлифована со сварных швов, так что имейте это в виду. Сняв дверь и оригинальные петли, новые петли можно проверить. Ключевым моментом здесь является нахождение точки баланса для двух важных размеров (1 дюйм от косяка, не более 3/8 дюйма от внешней обшивки) и вертикального размещения. Поскольку этот набор петель связан, вы не можете раздвинуть петли для высоких дверей. Для нас это не представляет большой проблемы, поэтому мы разместили комплект петель как можно ближе к нижней части опоры стойки ветрового стекла и разметили его. Прежде чем мы смогли двигаться дальше, нужно было удалить кишки передней стойки.

Мы использовали плазменный резак Miller Xtreme 375, чтобы удалить опоры из листового металла, чтобы можно было установить новые петли. С помощью небольшой линейки глубиномера мы измерили расстояние от внешней обшивки. Мы стреляем в «или меньше». Затем мы измерили ширину шарнира от центра шарнира, что составляет 2 ». Используя ранее определенные измерения, мы измерили и отметили стойку в верхнем положении шарнира. уровень был установлен вдоль отметки для внутреннего расположения шарнира и отрегулирован до уровня остальной части автомобиля (это очень важно). Не думайте, что автомобиль выровнен, так как это часто бывает не так. Подгонка была проверена еще раз, прежде чем делать какую-либо обрезку. Это критический этап для любых корректировок. После того, как вы отрежете, его будет сложнее поставить обратно. Прикрепив набор петель к стойке, мы откинули петли и поместили уровень сверху. Дверь должна оставаться ровной по всей дуге шарнира, если это не так, нужно сделать регулировку, чтобы она оставалась.

В качестве ориентира для плазмотрона мы использовали линейку. Вы можете так же легко использовать отрезной круг, чтобы сделать эти разрезы. У нас есть эта крутая беспроводная 12-вольтовая ленточная шлифовальная машина от Ingersoll Rand, которая упростила очистку разреза. Это можно сделать с помощью шлифовальной машины или даже напильника. Максимальное расстояние от самого косяка составляет 1 дюйм, но вы заметите, что на конце крепления петли есть дополнительный материал. Вероятно, это связано с разницей в ступени дверного косяка на различных транспортных средствах. Мы измерили и отметили глубину 1 дюйм, которая точно совпадает с показанной распоркой коробки. Мы установили петли из-за косяка и проверили на полную работу, а также проверили уровень рычагов, верхняя и нижняя. Петли были сняты и зажаты в тисках, чтобы мы могли обрезать лишний материал с помощью аккумуляторной сабельной пилы. Мы заменили петли, проверили посадку и прикрепили их на место. Затем мы начали замеры для размещения дверного кармана.

Мы сделали приблизительные замеры петель и перенесли их на двери, а затем вырезали их с помощью плазмы. Это грубый разрез, но его нужно сделать, чтобы вы могли установить двери автомобиля с новыми петлями. Чтобы получить правильную посадку, дверь должна удерживаться с правильными зазорами по всему периметру. С этими петлями есть небольшая регулировка, но не большая. Регулировки по вертикали нет, только внутрь/наружу. Дверные прихватки приварены на место. Внутри автомобиля петли находятся в карманах. Вы можете отрегулировать их, чтобы получить необходимую глубину. Мы добавили немного места, чтобы мы могли вставлять или выдвигать дверь по мере необходимости после завершения окончательных сварных швов. проверял уровнем. На большинстве автомобилей карманы петель будут приварены к внутренней обшивке двери, но мы хотим сделать дверное стекло цельным, поэтому мы переместили карман внутрь на верхнюю петлю. Для этого нам пришлось сделать несколько скоб, чтобы связать карман с остальной конструкцией двери.

Как установить на дверь петли без врезки: Накладные петли без врезки бабочки для межкомнатных дверей – особенности и установка
