Как установить двойную розетку вместо одинарной: Как поставить двойную розетку вместо одинарной. Что нужно знать перед тем как подсоединить розетку двойную?

Содержание

Как поставить и подключить двойную розетку в один подрозетник

Содержание

Разновидности изделий

Накладная розетка

По форме, размерам и способу монтажа существуют следующие розетки с тремя гнездами:

внутренние – подойдут, если в квартире скрытый тип проводки;
внешние – встроенная крышка предотвращает доступ пыли в отверстия, у корпуса повышенная защита;
встроенные и накладные – утапливаются в поверхность стены.

Современные производители выпускают модели с заземлением, без него, а также с предохранителем, обеспечивающим выключение в момент короткого замыкания.

У тройных розеток бывают два типа контактов:

лепестковые в процессе эксплуатации теряют свойства жесткости и упругости, могут искрить;
пружинные характеризуются повышенной износостойкостью.

Оптимальный материал контактов – латунь.

Важно знать до начала работ

Условия безопасности

Все работы по установке розеток и выключателей, прокладки электро коммуникации важно делать только после полного отключения тока в сети. Отключите автомат или пробки

И не подключайте, пока монтажные работы не будет завершены.

Возьмите индикатор и убедитесь, что розетка или проводка, с которой собираетесь работать, обесточены. Профессионалы предлагают пользоваться сразу двумя индикаторами. Это позволит гарантированно избежать нежелательных последствий.

Моменты, которые стоит учитывать

Следует наблюдать за состоянием изоляции проводов, и не использовать в работе повреждённые экземпляры.
Строго запрещено перекусывать кусачками провода под напряжением.
В местах, где ранее уже была проложена проводка нельзя заниматься долблением стен, их сверлением или резкой.

Любое касание отверткой с проводами ноля и фазы неизбежно провоцирует замыкание в сети.

Стандарты установки розеток:

не ниже 20 см от пола;
на каждые в 6–10 кв. м. комнат жилья делается одна розетка.

Правила монтажа розеток и выключателей

Чтобы устанавливаемая система служила долго важно верно выбрать подключаемые провода и кабели, и уложить их как надо

Для этого стоит принимать во внимание:

Мощность всех будущих энергопотребляющих приборов в квартире или доме. Показатели всех устройств просто складываются вместе. Необходимо знать и какова предельная мощность выделенная сетью.
Выбор типа провода или кабеля зависит от метода их укладки: открытого или внутреннего. Необходимо определиться, какая прокладка подходит конкретному месту электромонтажа.
При прокладке проводки не стоит укладывать провода, переплетая пучками.

Как выбрать хорошую двойную розетку

При выборе товара следует обращать внимание на следующие критерии:

Соответствие размера монтажной коробки стандартным отверстиям в стенах. Желательно поставить двойную розетку в один подрозетник без проведения дополнительных бурильных работ по его расширению или углублению.
Степень защиты. Для семьи, где нет детей, достаточно обычных моделей с показателем IP22. Изделия со степенями защиты IP33 и IP43 оснащены шторками, защищающими контакты от брызг и проникновения твердых предметов. Для санузла и кухни лучше брать розетки IP44, которые не боятся брызг и текущих по стене струй воды.
Стандарт контактов. Следует останавливаться на F или C. Изделия этого типа приспособлены под все разновидности штекеров, оснащены контактом для подключения заземления.

Создание блока из двух одинарных розеток

В некоторых случаях применение сдвоенных розеток в моноблоке не всегда подходит для удобного пользования вилками, изготовленными по евростандарту. Для нормального включения их требуется обязательно переворачивать, что не всегда удобно и эстетично. В связи с этим, количество точек подключения может быть увеличено путем установки блока, включающего две одинарные розетки, которые нужно сдвоить.

Комплект установки состоит из двух одинаковых розеток и таких же подрозетников, подходящих по размеру. Может использоваться один двойной подрозетник. Кроме того потребуется общая накладная рамка. По этому методу возможно установить не только две, но и три розетки.

Вначале с помощью коронки в стене сверлятся отверстия, предназначенные для установки подрозетников. При отсутствии коронки используется сверло из твердых сплавов, с помощью которого по кругу сверлятся отверстия, а излишки потом удаляются зубилом и молотком.

После того как подрозетники установлены и зафиксированы, необходимо выполнить разделку кабеля. Обычно используется марка ВВГнг сечением 2,5 кв. мм. Перед подключением необходимо обесточить питающий кабель.

В отличие от моноблока, две отдельные розетки Легранд подключаются по-другому. Поскольку ПУЭ запрещает подключение шлейфом заземляющего провода, этот метод будет использован только в отношении фазного и нулевого проводников. Заземление будет подключаться с помощью отдельной линии. С этой целью в распределительной коробке делается нужное количество ответвлений. Места соединений изолируются гильзами, термоусадочными трубками или изолентой.

Далее можно подключать саму двойную розетку. К первому устройству к одной из клемм подключаются два провода фазы. Один идет от питающего кабеля, второй уходит ко второй розетке. Нулевой провод подключается таким же образом, только к другой клемме. В конце отдельными линиями к каждой розетке подключается свой провод заземления, всего два. Затем розетки закрепляются в монтажных коробках, а сверху на них надевается общая накладная рамка.

Если вы хотите создать удобную разводку электросети, не прикладывая к этому больших усилий и не создавая много отверстий в стенах помещения, вам стоит устанавливать двойные розетки в один подрозетник. Такие приспособления выпускаются большинством компаний, занимающихся производством электроустановочных изделий

Покупая двойные розетки, вам стоит обратить внимание на их характеристики. Кроме того, специалисты рекомендуют предварительно ознакомиться с основными плюсами и минусами подобных приспособлений

Разновидности двойных розеток

Прежде чем сделать выбор и купить розетки профессионалы рекомендуют ознакомиться с качественными характеристиками, плюсами и минусами, критериями, важными для производительной эксплуатации аксессуара.

Механическая защита

Бывают открытые и закрытые варианты

В закрытой конструкции элементы подключения надежно защищены, что важно при наличии в доме маленьких детей. Открытые – классический вариант изделия, встречающийся каждый день в доме, офисах и других предприятиях

Стоимость открытого варианта ниже в сравнении с закрытым. Для обеспечения безопасности отверстия открытых двойных розеток закрываются дополнительными элементами (заглушками).

Двойные розетки с заземлением

Двойные розетки с заземлением безопасны в эксплуатации. При пользовании элементом клиенты могут быть уверены в собственной безопасности. Их не ударит током, не травмирует.

Правильно подключенные заземляющие контакты сделают пользование комфортным.

Накладные и встроенные

Накладная двойная розетка и встроенная отличаются между собой размерами и способами монтажа. Встроенный вариант выглядит эстетически привлекательным, сочетается с интерьером помещения, не раздражает. Внешний – проще устанавливается, занимает минимум времени на монтаж.

Герметичность корпуса

Определить герметичность корпуса можно по показателям маркировки. Если на изделии указано IP-45 или IP-55 корпус имеет отличные параметры прочности, защищен от попадания влаги, пыли и грязи. Чем больше цифровой показатель, тем надежнее и прочнее накладная двойная розетка.

Дополнительный функционал

Современные аксессуары могут содержать элементы программирования: таймеры, подсветки, датчики на подключение/отключение и другие.

Отдав предпочтение инновационным вариантам стоимость изделия может быть на несколько порядков выше.

Подключение

Нюансы

Если к дому не подведен заземляющий кабель, то работа по монтажу двойной розетки производится значительно проще и быстрее. Здесь требуется лишь без разделения подключить провода, при этом разницы в подключении к конкретным клеммам фазы и нуля роли не играет.

Если же в квартире имеется заземление, то количество проводов возрастает с двух до трех. Работа при этом усложняется — необходимо верно определить и подключить каждый провод. Для удобства решения задачи изоляция провода окрашена в различный цвет:

фаза — красный, коричневый либо белый;
ноль — голубой, синий -либо черный;
заземляющий — желтый либо зеленый.

Отличительной особенностью розеток с заземлением является необходимость подключения заземления к клемме с «усиками», выпирающими за плоскость корпуса. Соединение проводов с винтовыми клеммами осуществляется заворачиванием их вокруг зажима по часовой стрелке либо протяжкой промеж двух пластин.

Использующийся провод должен быть изготовлен из такого же же металла, что и кабель проводки. К примеру, перемычка должна быть алюминиевой, если проводка выполнена из алюминиевого провода.

Установка двойной розетки может осуществляться как с заземлением, так и без него

Подготовительные работы

Для производства работ потребуется собрать такой инструмент:

крестовую и плоскую отвертки;;
нож или скальпель для зачистки изоляции;
изоленту;
плоскогубцы.

Перед началом работ нужно обесточить комнату: рычаги автоматов в щитке опускаются в положение «Выкл». В точке расположения розетки напряжения нужно проверить еще раз посредством отвертки-индикатора.

Если напряжение имеется, это говорит о не всех обесточенных проводах, подведенных к розетке

Потому важно выключить все автоматы

Двойная розетка с заземлением устанавливается при наличии заземления в индивидуальном доме. Устраивать заземление в городских многоэтажках бессмысленно — в них проектом предусмотрено зануление.

Разметка на стенке

Розетки располагаются вблизи с проложенной в стене проводкой либо распределительной коробкой. Место для будущего размещения прибора намечается на стене карандашом.

Отверстие в стене проделывается при помощи перфоратора и специальной насадки-коронки

Перед монтажом розетки с двумя «стаканами» нужно измерить удаление просверленных отверстий одного от другого. Отмечается ось первого подрозетника, а затем и другого. На размеченных местах устраивается заглубление с размерами, позволяющими свободное размещение в нем внутреннего корпуса прибора — стакана.

В полученное после сверления отверстие устанавливается подрозетник для крепления устройства

Сверление отверстий осуществляется посредством насадки — коронки, с диаметром на несколько миллиметров больше окружности подрозетника. Заглубление при этом следует устраивать таким, чтобы установленный подрозетник находился вровень со стеной.

Выполнение разводки и скрутки

Данный вид работ можно назвать самым ответственным, требующим особого внимания. Задача заключается в соединении контактов и питающего провода, для чего проводка подтягивается к розетке от коробки.

Сначала нужно разобрать розетку на две части: разделить механизм и панель.

Вставленную в перфоратор корону следует заменить на сверло, диаметр которого должен слегка превышать диаметр провода или сечения гофротрубы, внутри которой планируется размещение проводки.

В идеале диаметр кабеля и сверла должны совпадать.

В подрозетник сквозь одно из имеющихся отверстий вставляется основной провод, а дополнительный — через другое отверстие.

Скрутка проводов проводится внутри «стакана». Но сначала необходимо зачистить кончики жил от изоляции зачистным инструментом, который не повредит кабель и не перекусит его

Если такого инструмента в квартире нет, работу можно провести остро наточенным ножом или скальпелем, прорезав изоляцию по кругу, а затем осторожно удалив ее. Кончики провода для удобства последующего соединения рекомендуется слегка поднять вверх или опустить вниз. Введенные внутрь подрозетника провода аккуратно зачищаются и загибаются вниз или ввверх

Введенные внутрь подрозетника провода аккуратно зачищаются и загибаются вниз или ввверх

Как подключить двойную розетку самому

Двойная розетка — это 2 розетки, объединенные одним монолитным корпусом. Розетка имеет два штепсельных разъема, но устанавливается при этом в один стандартный подрозетник. Как установить такую розетку самостоятельно?

Почему именно двойная розетка?

Установку двойной розетки часто выбирают из финансовых соображений — она обходится гораздо дешевле, чем покупка нескольких одинарных.

Двойные розетки более прочно устанавливаются в стене и могут смотреться эстетичнее, чем монтированные то тут, то там отдельные розетки.

Важно! Использование двойных розеток возможно только при соблюдении определенных правил: суммарный ток, при для подключении каких-либо приборов, не должен превышать 10 или 16 Ампер

Инструменты для установки двойной розетки

Для установки двойной розетки понадобиться такой набор инструментов:

Отвертка соответствующая шурупам, прикручивающим розетку

Отвертка, покрытая диэлектриком

Кабель (если предстоит установка розетки, а не ее замена)

Перфоратор (также — если требуется установка розетки на новое место)

Прежде чем приступать к подключению

Перед установкой сдвоенной розетки нужно обязательно провести ряд подготовительных работ:

Выбрать место установки

Выбрать подходящие розетки

Процесс установки

Первое, что нужно сделать — это обезопасить себя, обесточив розетку.

Но даже выключив в электрощите все автоматы, нужно убедиться в отсутствии напряжения в розетке. Для этого можно воспользоваться мультметром.

Теперь можно начать разбирать розетку. Для этого следует окрутить крепежные винты и убрать накладку.

Откроется механизм розетки, с которым и предстоит работать:

Теперь нужно при помощи ножа оголить провода в подрозетнике на 10 мм.

Вот они перед нами:

В данном случае будет происходить подключение двух розеток к одной линии проводки, поэтому для первой розетки понадобится 6 проводов, а для второй прокладывается шлейф из 3-х основных проводов.

Соединение происходит вот по такой схеме:

То есть, первая розетка будет принимать напряжение и передавать его по шлейфу второй, параллельной розетке.

При подключении проводов нужно ориентироваться на цветовую маркировку, обычно черный провод — это фаза, голубой — ноль, а желто-зеленый — заземление. Фазу и ноль нужно подключить к крайним клеммам, а землю к центральной.

Определить фазу, ноль и заземление можно при помощи цветовой маркировки, принятой по стандарту:

Также можно воспользоваться индикаторной отверткой.

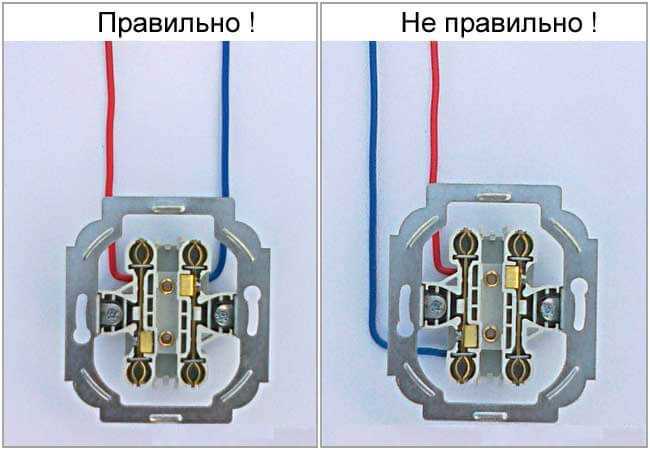

Очень важно осуществить подключение проводов к клеммам розетки правильно

На рисунке видно, что питающие провода должны быть подключены именно к разным клеммам. В ином случае возникнет короткое замыкание и проводка сгорит.

Также нужно, чтобы при подключении второго провода к основной клемме, материал соединяемых проводов был одинаков, чтобы не начался процесс окисления металлов.

Важно! Полная электробезопасность обеспечивается в том случае, если заземляющий провод подключен к розеткам при помощи ответвления проводов, то есть он остается неразрывным

Если все верно, то можно затянуть винты.

Теперь можно переходить к закреплению розетки. Следует выровнять механизм и надежно закрепить его в «стакане», воспользовавшись крепежными винтами и крепко закрутив их по бокам розетки.

Совет! Для того чтобы выровнять розетку и правильно установить декоративную накладку, нужно воспользоваться урочнем, маркером и карандашом, прочертив ровную полосу и равняться на нее при закреплении розетки.

После того как механизм закреплен, можно прикладывать накладку и затягивать винты.

Важно! Лицевая панель довольно хрупкая, поэтому при затягивании винтов важно не перестараться, чтобы она не треснула

Осталось только включить напряжение и проверить работоспособность розетки.

При наличии определенных навыков установить двойную розетку самому не так уж сложно. Правда, процесс требует внимательности и соблюдения техники безопасности.

Типы двойных розеток

Основными элементами электророзетки выступают внешний защитный корпус и рабочая часть, включающая основание и контакты.

Они соединены между собой винтовыми клеммами – зажимами, необходимыми для подключения кабеля электрооборудования.

Единственным недостатком двойных розеток является то, что через них проблематично подключать одновременно два высокомощных потребителя электроэнергии

Существует ошибочное мнение, что двойные розетки идентичны собранным или сдвоенным моделям и представляют собой несколько расположенных впритык друг к другу независимых устройств, объединенных между собой шлейфами.

Если выполняется подключение двойной розетки к одному питающему контуру, то электромонтажные работы проводятся по схеме, схожей с подсоединением одноместной. Разница лишь в последовательном подключении двух контактных пар в пределах электроустановочного изделия

Технический прогресс не стоит на месте. Современные модели представляют собой более усовершенствованные конструкции. По величинам номинального напряжения и силы тока они разительно отличаются от розеток, которые повсеместно встречались во времена СССР.

Например, если в моделях старого образца допустимая сила тока не превышала 10А, то для современного электроустановочного оборудования этот показатель составляет 16А.

Каждую часть двухместной розетки можно подключать к отдельному контуру питания, если предварительно удалить соединяющую их на терминале латунную перемычку

На самом деле двойная розетка имеет один зажим и несколько распределительных планок. За счет этого электроток подается на обе розетки одинаково, но его уровень будет делиться в зависимости от мощности запитываемых от сети приборов.

А потому, заменяя вышедшее из строя старое устройство на новое, стоит знать его конструктивные особенности, которые предполагают определенные нюансы при монтаже.

Расстояние между выходными контактами, а также диаметр штырьков вилки у современных моделей больше, чем у традиционных аналогов, и составляет 4,8 мм вместо 4 мм

По модификации двойные розетки классифицируют на такие основные типы:

Открытого и закрытого исполнения. В моделях закрытого исполнения отверстия спрятаны за шторками, которые сдвигаются в сторону в момент включения прибора. Устройства этого типа незаменимы для жилищ, где маленькие дети. Шторки срабатывают только при одновременном нажатии. Благодаря этому даже при намеренном просовывании инородного предмета ничего опасного не происходит.
Без заземления и с заземляющими контактами. В моделях второго типа на корпус розетки выводятся заземляющие контакты, которые защищают электроприборы и пользователя от пробивающих токов, случайно «выходящих» на пластиковый корпус.
Для установки в помещениях с повышенной влажностью и монтажа на улице. Модели первого варианта имеют маркировку IP-44. Они оснащены корпусом, защищающим устройство от проникновения влаги. Устройства для установки на улице имеют маркировку IP-55. Их высокопрочные корпусы защищены от загрязнения пылью и проникновения влаги.

Каждый тип имеет соответственную буквенную маркировку. К примеру: «А» указывает, что это американская двойная розетка, «В» сообщает о наличии заземляющего контакта.

В зависимости от типа исполнения и материала изготовления устройства делятся также на стандартные и полярные, накладные и выполненные на заказ

Среди последних разработок особой популярностью пользуются запрограммированные розетки. Оснащенные таймером устройства включаются и отключаются самостоятельно от питания по истечении установленного временного интервала.

Защитный корпус современных розеток выполняют из термостойкой небьющейся пластмассы. Для повышения декоративных качеств его украшают разнообразными вставками.

Благодаря разнообразию вариантов дизайна можно подобрать устройства, которые будут незаметны в интерьере либо же, напротив, выступать его достойным украшением

Планируя устанавливать двойную розетку самостоятельно, специалисты рекомендуют выбирать простые модели без каких-либо модификаций. Либо же отдавать предпочтение двойным розеткам с пружинным выбрасывателем вилки. Такие модели удобны тем, что оснащены пружинками, которые срабатывают при извлечении вилки из прибора.

Чтобы обезопасить себя, сведя к минимуму риск аварийных ситуаций, стоит выбирать продукцию проверенных производителей: «Schneider electric», «ABB», «Legrand».

Выбор правильного способа

Решение в большей степени зависит от суммы, которую хозяева планируют потратить. Другие факторы — мощность приборов, которые будут подключаться периодически либо работать постоянно, наличие отделки на стенах и степень готовности ее нарушить. Самый лучший способ — подключение звездой: или к главному щитку, или к распределительной коробке. Для приборов, не отличающихся большой мощностью, которые к тому же будут работать не ежечасно, подойдет простое шлейфовое соединение. Капитальный ремонт или его скорое планирование, даст возможность модернизировать дом или квартиру. В этом случае обычно решают, какие приборы планируются к покупке. Именно этот список всех будущих (и настоящих) устройств станет стимулом для расчетов необходимого сечения кабелей, а также выбора способов их подключения.

Как подключить двойную (сдвоенную) розетку

К вашему вниманию подробная пошаговая фото инструкция – как подключить двойную (сдвоенную) розетку.

Двойная или сдвоенная розетка — это моноблок, состоящий из двух штепсельных разъемов для подключения вилок электроприборов, который устанавливается в одно посадочное место (в один подрозетник) и требующий для подключения стандартного набора проводов – фазу, рабочий ноль и землю (защитный ноль).

Применяются двойные розетки чаще всего в случае, когда одинарной розетки уже не хватает для подключения нескольких потребителей, а добавить еще розетку по каким-то причинам нет возможности

Пользоваться такими розетками нужно с особой осторожностью, следить за мощностью подключенных в нее устройств, чтоб их суммарный ток не превышал 10А-16А (в зависимости от характеристик конкретной модели сдвоенной розетки)

Подключение двойной розетки рассмотрим на примере механизмов Schneider Electric модели Sedna.

1. Отключите электричество! Для этого в электрощите, необходимо рычаги автоматических выключателей перевести в состоянии «выкл.», обычно это положение, при котором рычаг направлен вниз. Какой именно автомат необходимо выключить, если они не подписаны, определяется опытным путем, выключая их по очереди, и проверяя, например индикаторной отверткой, наличие напряжения в проводке розетки. В крайнем случае, выключайте все. Но затем обязательно убедитесь, в отсутствии электрического тока, в месте установки!

2. Разбираем розетку, для этого откручиваем, при помощью отвертки, крепежные винты , как показано на изображении ниже. В результате этого отделяем лицевую панель от механизма двойной розетки.

3. С помощью пассатижей или бокорезов, укорачиваем провода в подрозетнике , чтоб их длинна составляла примерно 10см. Затем снимаем с концов изоляцию на 8-10мм, и, для удобства подключения, подгибаем провода как показано ниже.

4. Помещаем провода в винтовые клеммы механизма сдвоенной розетки , расположение которых указано на изображении ниже. Фазный провод (у нас коричневый) и рабочий ноль (у нас голубой) помещаем в разные крайние клеммы, а защитный ноль – землю (у нас желто-зеленый) в центральную. И с помощью отвертки затягиваем вины.

5. Установив по уровню механизм двойной розетки- закрепляем его в подрозетнике, при помощи крепежных винтов расположенных по бокам (см. рисунок ниже).

6. Последний шаг — это установка лицевой панели. Прикладываем ее к уже закрепленному в стене механизму и затягиваем крепежные винты. Будьте внимательны, не перетяните их, поскольку лицевая панель может разрушиться.

7. Включаем все автоматы в электо щитке и тестируем работу двойной розетки . Установка завершена.

Краткий обзор характеристик и цен

Legrand Valena На отечественном рынке электрических товаров представлен широкий выбор моделей розеток с двумя входами. Продукция различается по дизайну, техническим характеристикам и ценам.

Наиболее популярные изделия:

Ассортимент продукции состоит из механизмов с белыми и цветными крышками.

Как установить своими руками?

Для монтажа потребуется чёткое соблюдение нескольких этапов:

разметки;
высверливания углубления под подрозетник;
установка прибора;
сборка.

Разметка стен

Внимание Необходимо пользоваться строительным уровнем (можно до 1 м длиной), чтобы выставлять прибор строго по вертикали и горизонтали. Это гарантирует простое подключение

перенести

Высверливание отверстия

Углубление делается так:

Нужно удерживать дрель перпендикулярно к стене, просверлить на глубину подрозетника с запасом примерно 0,5 см.
Зубилом и молотком устраняется средняя часть кирпичной кладки или бетона.
При установке в листе гипсокартона используется соответствующая насадка.
Сверление выполняют аналогично бетонным или кирпичным поверхностям, но лишнее остаётся внутри коронки. Если такого инструмента нет, то в ГКЛ отверстие вырезается канцелярским или сапожным ножом.

Фиксация подрозетника в бетонной стене

В кирпичную кладку или бетон вставляется короб с фиксацией на алебастр или раствор.
При креплении в гипсокартонном листе необходимо вставить в отверстие подрозетник, а затем подкрутить шурупы, которые держат раздвижные лапки. Необходимо подкручивать с таким усилением, чтобы полотно не раскрошилось, при этом прибор не шатался.

Важно Перед установкой короба в нишу необходимо вырезать в нём отверстие для проводки, которая будет подсоединяться к клеммам сердцевины розетки

Если это алебастр, то потребуется примерно 2–3 часа для застывания раствора.
Если другой тип смеси, то высыхание будет более длительным.

Схема подключения

Сначала определяют точное место и ориентацию блока тройной розетки

Для фиксации тройных розеток на кухне необходимо выбирать место, где будут располагаться несколько бытовых приборов — обычно над столешницей, чтобы не использовать тройники или удлинители.
Если установка выполняется в комнате, выполняют монтаж ближе к телевизору или компьютеру — так, чтобы экран маскировал конструкцию.
При монтаже в кухне или санузле, где будет повышенная влажность и колебания микроклимата, нужно крепить не ближе 0,6 м от источника воды и не ниже 0,5 м от пола. Это обеспечит безопасность приборов.

Установка розеток — Полезно знать — Статьи — компания EKF

Установка двойной розетки вместо одинарной

Замена одинарной розетки на двойную не представляет большой сложности. Для ее подключения также используется один питающий провод.

При замене накладной розетки снимите старую одинарную розетку вместе с основанием со стены и отсоедините жилы провода от клемм. Подготовьте двойную розетку – снимите заглушку в основании (при скрытой проводке) и заведите кабель. Приложите основание к стене – так как новая розетка больше старой, нужно разметить и проделать новые отверстия для шурупов. Перед тем как выполнять эту работу, проверьте, что розетка будет установлена ровно. Установите основание, закрепите жилы в клеммах розетки и закройте корпус устройства. Встраиваемая двойная розетка устанавливается в стандартную монтажную коробку. Поэтому процедура установки двойного устройства вместо одинарного не отличается от обычной замены.

Установка штепсельных розеток

При монтаже штепсельных розеток предпочтение следует отдавать встраиваемым изделиям. В отличие от накладных, встраиваемые розетки сложнее в монтаже и требуют наличия ниши в стене. Зато они не выступают наружу, следовательно, их гораздо сложнее повредить механически. Поэтому размещать накладные розетки лучше в местах, где вероятность случайного повреждения их корпуса минимальна.

Монтаж накладной розетки

Перед началом работы отключите электричество во всей квартире или в электрической цепи с подключаемым к розетке проводом. Удостоверьтесь с помощью индикатора, что электричества нет.

В случае скрытой проводки снимите с розетки корпус и аккуратно удалите заглушку в основании, которая закрывает отверстие для провода. При открытой проводке заведите кабель через боковое отверстие розетки. Разметьте места для отверстий в стене. Для этого основание розетки с проведенным через него проводом нужно приложить к стене. Для аккуратного выравнивания воспользуйтесь пузырьковым уровнем. Сделайте отверстия в отмеченных точках и установите основание с помощью дюбелей и шурупов (1). Зачищенные жилы провода подсоедините к соответствующим клеммам розетки (2) и закройте корпус (3).

Монтаж встраиваемой розетки

Установка в кирпичной или бетонной стене

1 Разметьте на стене трассу проводки и место розетки. Проштробите паз для проводки. Это можно сделать либо зубилом и молотком, либо перфоратором, либо болгаркой. Ширина и глубина штробы не должны превышать 25 мм. В кирпичной стене паз обычно делают на всю глубину штукатурки.

2 Перфоратором с буром Ø 7–8 мм, сделайте отверстие в центре места для розетки глубиной 50–60 мм. Затем вставьте в перфоратор коронку по бетону или кирпичу Ø 68–70 мм и высверлите отверстие для монтажной коробки (подрозетника). При отсутствии коронки просверлите несколько отверстий на глубину коробки и удалите зубилом излишки кладки между ними.

3 Проложите кабель в гофрированной трубе в паз, подведите его к месту установки розетки и вставьте в монтажную коробку, удалив заглушки. Кабель в штробе приморозьте алебастром с интервалом 20–30 см.

4 Установите коробку в гнездо на чистый алебастр и выровняйте заподлицо со стеной. Закрепите коробку алебастром, добавляя его в пустоты вокруг коробки, но оставляя свободными заходящие внутрь провода. Штробы и стену вокруг монтажной коробки выровняйте гипсовой штукатуркой.

5 Монтировать розетку в монтажную коробку следует только после полного высыхания раствора.

6 Обрежьте провод, оставив небольшой запас, зачистите концы и подсоедините к соответствующим контактам розетки. Вставьте розетку в коробку и закрепите ее с помощью винтов или раздвижных лапок.

7 Прикрутите на место декоративную крышку.

Штробу в штукатурке легко сделать с помощью ножовки по дереву. Прорежьте слой штукатурки по разметке двумя параллельными линиями, а затем расчистите паз с помощью мелкого зубила или отвертки.

Установка в гипсокартонной перегородке

1 В намеченном месте вырежьте отверстие для монтажной коробки, используя дрель с коронкой Ø 68 мм. Поскольку гипсокартон — материал мягкий, работать следует на низких оборотах дрели.

2 Заведите кабель в подрозетник, удалив заглушку в корпусе. Вставьте в отверстие подрозетник и зафиксируйте его крепежными винтами. Процедура подключения розетки не отличается от вышеописанной.

Выводы в коробках

Выводы скрытой проводки в монтажных коробках делайте с запасом. Объем коробок вполне достаточный для того, чтобы избыток провода уложить петлей возле стенок. Во-первых, подключать провод к клеммам установочных изделий будет легче. Во-вторых, при замене розетки или выключателя нередко обнаруживается, что провод возле клеммы подгорел, и при достаточной длине провода обгоревший участок можно просто отрезать.

Подрозетники для гипсокартона

Подрозетники для гипсокартона, в отличие от подрозетников по бетону, имеют на лицевой части четыре винта, а не два. У производителей могут быть разные способы их расположения, но во всех вариантах они выполняют одни и те же функции. Два наружных винта фиксируют рамку механизма розетки или выключателя. Два крепежных винта немного утоплены в пластик и могут располагаться рядом с винтами крепления рамки слева и справа или находиться сверху и снизу. Воздействие крестовой отвертки на крепежные винты приведет в движение лапки фиксации подрозетника. Вращение этих крепежных винтов заставляет выдвигаться из канавок прижимные лапки, которые надежно прижимают подрозетник изнутри к гипсокартонному листу. Снаружи монтажную коробку удерживает ободок корпуса. Поэтому не следует усердствовать в затягивании крепежных винтов, чтобы не продавить ободком гипсокартонную поверхность.

Когда работает только половина розетки — Zimmerman Electric Company

ЖИЛОЕ ЭЛЕКТРООБОРУДОВАНИЕ

26 октября

Написано Green Thumb Local

Эффективное функционирование всех электрических розеток необходимо для обеспечения бесперебойной жизни домовладельцев. Но проблемы с электричеством довольно распространены, а выход из строя розетки — это то, чего не может избежать ни один домовладелец. Плохое соединение, устаревшая проводка или сработавший автоматический выключатель могут привести к неисправности розетки. Но бывают случаи, когда работает только половина розетки, а другая нет. Это может произойти по нескольким причинам, и разумно вызвать электрика для решения проблемы.

Вот несколько возможных факторов, которые могли привести к этой ситуации:

Полугорячая розетка

Это может произойти из-за переключаемой или полугорячей розетки. Это тип дуплексной розетки с местом для двух розеток, который обычно встречается в спальнях, ландшафтных светильниках, гостиных или в местах, где используются торшеры или тумбочки. Они позволяют подключать два устройства одновременно. В случае полугорячих розеток, где половина выключателя всегда готова постоянно обеспечивать электроэнергией, а для другой половины есть настенный выключатель, как и в стандартных розетках. Это облегчает управление освещением без необходимости многократного включения и выключения выключателя. Если работает только одна половина розетки, проверьте розетку с выключателем.

Проблема с проводкой

Для стандартной вилки или выключателя провода скручиваются вокруг винтов перед их затягиванием. Вы можете снять розеточную пластину и вынуть розетку из коробки, чтобы увидеть, правильно ли обмотаны провода. Существует вероятность ненадежного соединения, если провода были заколоты, а не систематически обмотаны. Если вы обнаружите проблему с кабелями, рекомендуется позвонить в электрическую компанию, чтобы устранить ее.

Соединители проводов используются неправильно

Если розетка перестает работать должным образом, одной из причин может быть неправильное использование гаек. Соединители проводов — это крепежные детали, используемые для плотного соединения нескольких электрических проводов в коробке. Они помогают предотвратить контакт проводов друг с другом. Электрик может подключить кабели, необходимые для решения проблемы.

Типы используемых проводов

Неправильное использование проводов также может привести к этой проблеме. Как правило, провода изготавливаются из алюминия или меди. Желательно использовать медные провода, так как они прочные, безопасные, пластичные и обладают высокой проводимостью. В то время как алюминий хрупок и обладает высокой устойчивостью к электричеству, что может сжечь проводку из-за накопления тепла внутри розетки. Поэтому очень важно использовать правильный тип провода для розеток.

Работа с электричеством сопряжена со значительным риском, поэтому лучше не делать ремонт своими руками. Если у вас есть какие-либо проблемы с розетками, проводкой, электроустановкой или любые другие проблемы с электричеством в доме, всегда желательно позвонить в электрическую компанию. У их электриков есть опыт, инструменты и оборудование для безопасного выполнения любых электрических задач.

Компания Zimmerman Electric готова удовлетворить ваши потребности в электроснабжении жилых и коммерческих помещений в районе метро Phoenix Valley. Позвоните нам сегодня, если вам нужны электромонтажные работы 602-497-3365 .

РЕМОНТ ВЫПУСКА

Зеленый палец Местный

Как заменить электрическую розетку. плотно, его следует заменить. Процедура замены дуплексной (двухрозеточной) настенной розетки аналогична замене выключателя. Единственная разница заключается в том, что в зависимости от того, где розетка расположена в схеме электропроводки вашего дома, к ней может быть подключено больше проводов, чем к выключателю света.

Посмотрите внимательно на клеммные винты новой дуплексной розетки. С каждой стороны розетки находится пара клеммных винтов. Верхний винт соединен с верхним выходом, а нижний винт обслуживает нижний выход. Эти винты соединяются тонким металлическим отрывным язычком. Эта вкладка позволяет прикрепить один провод к любому винту и подать электричество к обоим выходам розетки.

Если язычок отломан, можно подключить верхний и нижний выводы к отдельным проводам и управлять ими независимо.

Если розетка подключена к концу ряда розеток, она обычно имеет только два провода и, возможно, третий провод заземления. Если это не последняя розетка, к ней могут быть подключены два дополнительных провода, чтобы провести ток к следующей розетке. Просто подключите новую розетку так же, как и старую.

Вы также можете подключить розетку так, чтобы выключатель контролировал верхнюю розетку, а нижняя розетка была постоянно включена или горячая. В этом случае вам необходимо удалить отрывной язычок, соединяющий два набора клемм одинакового цвета с каждой стороны розетки. В остальном язычок остается целым, и можно увидеть металлическую перемычку, соединяющую клеммы.

Важно помнить, что горячие (черные или цветные) провода крепятся к латунным винтам, а нейтральные (белые) провода крепятся к серебряным винтам. Если устройство имеет обратную проводку, цветные провода располагаются в отверстиях за латунными винтами, а белые провода — в отверстиях за серебряными винтами. Если вы прикрепите белый провод к латунному винту или цветной провод к серебряному винту, вы можете увидеть фейерверк.

Чтобы заменить стандартную дуплексную розетку, выполните следующие действия.

Отключите питание розетки от главного предохранителя или панели управления.
Отвинтить и снять накладку; затем используйте тестер напряжения, чтобы убедиться, что цепь обесточена.
Отвинтите розетку от электрической коробки и вытащите ее с подключенными проводами.
Обратите внимание, где белый и черный провода подключены к старой розетке.
Снимите провода.
Внимательно осмотрите старую розетку, чтобы убедиться, что язычок, соединяющий два набора клемм с каждой стороны розетки, не сломан. Если это так, удалите соответствующие выступы из новой розетки.
Чтобы отломить язычок, возьмите его плоскогубцами с длинными губками и согните взад-вперед, пока он не сломается.
Подсоедините провода к клеммам новой розетки.
