Как укладывать стеклоблоки видео: Укладка стеклоблоков своими руками

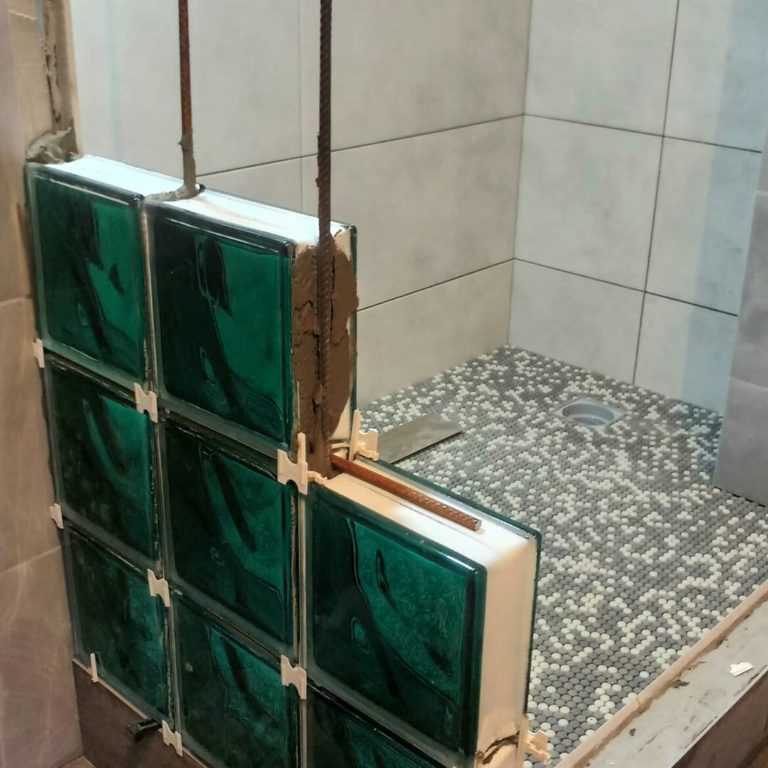

Первый блок устанавливается с использованием подрезанных крестиков. На него кладется стержень арматуры, чтобы отметить место на стене, где будет выполнено отверстие под крепеж армирования. Такая же отметка делается на полу, под арматурный стержень, который будет расположен вертикально. Затем выставляется второй блок горизонтального ряда (используя подрезанные крестики) и на полу выполняется вторая отметка под арматуру.

Затем уберите блоки и просверлите отверстия глубиной, равной толщине плитки или около 5 — 6 мм, если отверстия сверлятся непосредственно в бетонной стене. На сверло можно намотать ограничительную муфточку из изоленты. Пыль от сверления сметите или уберите пылесосом.

Далее на пол и стену нанесите шпателем объемный слой подготовленного клея, тот же клей наносится и на две стороны блока, которые будут прилегать к стене и полу.

На верхний и боковой торцы установленного блока наносится слой клея. Также клей при помощи шпателя наносится на пол в месте, где будет установлен второй блок, и на два торца второго блока. Затем в подготовленное отверстие в полу вставляется вертикальный стержень арматуры и устанавливается второй блок, впритык к первому. Не забудьте подложить под него крестики. Далее в отверстие в стене вставляется горизонтальный стержень арматуры, который ложится на первые два блока.

Проверьте при помощи уровня расположение второго блока, излишки клея около пола и стены уберите при помощи шпателя, можно также использовать влажную губку. Нанесите клей на горизонтальную поверхность второго блока, фиксируя арматурный стержень. Далее по тому же принципу ставится третий блок нижнего ряда – после установки второго вертикального арматурного стержня.

Следующий этап – предварительная установка первого блока второго ряда (на крестики), чтобы отметить место отверстия под горизонтальное армирование. Уберите блок, прикройте поверхность нижнего блока картонкой и просверлите отверстие в стене. Аккуратно уберите картонку с пылью и смонтируйте блок, нанеся клей на его нижнюю поверхность и прилегающий к стене торец, а также на саму поверхность стены.

Смонтируйте до конца весь нижний ряд блоков (предварительно размечая и выполняя отверстия под вертикальное армирование), а также второй горизонтальный ряд. Используйте крестики и проверьте вертикальность и горизонтальность конструкции. При необходимости используйте для выравнивания нижнего ряда пластиковые клинышки.

Когда вся конструкция будет выложена, излишки клея и его следы на поверхности блоков аккуратно удалите влажной губкой. После того как клеевой состав полностью засохнет, необходимо выломать внешние лепестки крестиков – стержни, задающие толщину шва, остаются вмурованными в кладку.

Обратите внимание! Рекомендуется за один заход выкладывать не более 5 — 6 рядов стеклоблоков, чтобы избежать повышенной нагрузки на конструкцию до схватывания клея. Продолжить работы по возведению перегородки можно на следующий день. Вертикальность и горизонтальность проверяются после монтажа каждого ряда.

На заключительном этапе открытый боковой торец и верхняя поверхность перегородки из стеклоблоков закрывается декоративными стеклянными планками подходящей ширины. Крепятся они при помощи быстро схватывающегося клея для стекла. На время схватывания клея планки можно зафиксировать бумажным скотчем.

Затем швы кладки требуется аккуратно заполнить затиркой. После ее застывания перегородка из стеклоблоков полностью готова.

Видео:

Инструкция по монтажу (укладке) стеклоблоков

Инструкция по монтажу (укладке) стеклоблоков

по традиционной схеме укладки на примере кладки блоков SEVES / VETROARREDO / BASIC (вертикальная конструкция стены)

Раньше монтаж стеклоблоков производили при помощи обычного кладочного цемантного раствора с добавлением красящих пигментов или же без них, добавлением клея ПВА для пластичности или же при помощи клея лоя керамической плитки / керамогранита. Однако, после появления клея для стеклоблоков и стеклянной мозаики мы рекомендовали бы пользоваться именно им. Эта сухая строительная смесь содержит все необходимые компоненты для укладки стеклянных блоков (пластификаторы, осветлители и пр.) и свободне продаётся в строительных магазинах. В крайнем случае используйте для приготовления клеевого раствора сухую смесь для укладки керамической плитки.

Прежде всего следует учесть, что конструкция из стеклоблоков может выполнять только функцию прикрепляемой перегородки, а не несущую. То есть монтировать на стеклоблоки какие либо перекрытия, крепёж для мебели или тяжёлях предметов интерьера категорически запрещено!

Арматура для придания прочности стеклянной стене должна быть из нержавеющей стали или покрыта антикорродирующим составом. Следует следить также, чтобы при укладке она не соприкасалась со стеклом. Диаметр 6-8 мм.

Затирку для швов и клей подбирайте в соответствии с цветом стеклоблоков. Выбирайте именно влагостойкие сорта затирки.

Конструкцию из стеклоблоков не рекомендуется возводить более, чем на четыре ряда в высоту в день во избежание её искривления из-за проседания на несхватившемся растворе. Это правило лучше соблюдать даже при использовании пластиковых монтажных крестиков и специального клея для монтажа. Клей имеет гораздо более короткий срок затвердевания чем цементный раствор, но это не предотвратит от риска случайных механических воздействий на ещё недостаточно прочную конструкцию при работе.

При необходимости возведения конструкции площадью более 15 кв.м. необходимо предусматривать деление общей конструкции на части по горизонтали и, если необходимо, то и по вертикали. При этом длина одной секции в любом случае не должна быть больше 7,5 м, а высота не должна превышать 6 метров. Секции должны фиксироваться несущими стальными стойками, надёжно прикреплёнными к основным стенам, полу и потолку, имеющими расширительные соединения.

После выкладывания части стеклоблоков не забывайте своевременно удалять излишки раствора до его затвердевания с поверхности стеклоблоков и очицать швы для последующей их затирки.

Расход материала:

Расход крестиков расчитайте по схеме на рисунке (увеличте рисунок щелчком мыши)

Расход стеклоблоков 19х19х8 см при шве 16 мм — 23 шт на квадратный метр. При шве 10 мм — 25 шт. на кв. м.

Расход стеклоблоков 19х9х8 см при шве 16 мм — 46 шт на квадратный метр. При шве 10 мм — 50 шт. на кв. м.

Расход раствора или клея — 25 кг. на кв .метр.

Расход металл. арматуры 6-8 мм/d — 12 пог. метров на кв. метр.

Расход компенсаторов стыка (ПВХ лента, пена монтажная, др.) — исходя из длины и высоты стен кладки.

Расход затирки для швов — исходя из площади кладки.

Начало работы:

При помощи уровня проверить горизонтальность и вертикальность опорной поверхности/поверхности крепления. Очистить поверхности соприкосновения. Наметить габаритные размеры стены (толщина, длина и высота). При помощи двух деревянных реек наметить границы основания стены. На расстоянии примерно 60 – 80 см установить подвижные наугольники для проверки вертикальности стены.

Укладка:

Взять первый стеклоблок и мастерком нанести раствор с одной стороны. Если стеклоблоки покрыты защитной плёнкой, то снимать её нужно не перел кладкой, а в конце. Уложить блок у стены, выравнивая его по раствору. При этом сторона со смесью укладывается на компенсационный стык, при сохранении расстояния примерно в 1 см от него. Заполнить смесью создавшееся пространство.

Взять следующий блок и повторить вышеописанные действия. При этом блок укладывается стороной с нанесенной смесью к ранее уложенному блоку. Установить первый монтажный пластиковый крестик между двумя блоками. Повторить операцию по укладке стеклоблоков и крестиков до конца ряда.

Установить в горизонтальном положении первый прут из нержавеющей стали; при этом основание прута помещается в ранее проделанное отверстие в стене. После установки прута заполнить отверстие материалом, устраняющим возможные смещения. Прут устанавливают непосредственно на пластиковые монтажные крестики. По завершении ряда проверить вертикальность и горизонтальность стены. Предусматривать установку арматурных прутков как для горизонтальных, так и для вертикальных зазоров, избегая их соприкосновения со стеклом. Если кладка производится на цементный раствор, то не рекомендуется выкладывать в день более трёх рядов стеклоблоков во избежании возникновения неровностей поверхности конструкции. Раствор должен схватиться. Перед укладкой последнего ряда установить у потолка компенсационный стык. Убрать до начала затвердевания излишки смеси между стеклоблоками, между стеклоблоками и периметральными структурами.

Для закрытия стеклоблоками широких и высоких проёмов, возведении конструкций большой площади лучше дополнительно использовать боковые стальные П-образные держатели. Они придадут стеклянной стене большую прочность. При использовании боковых держателей не забывайте о необходимости оставления компенсационного слоя не менее 1 см. При площади кладки менее 4-х кв.м. держатели не нужны.

Отделка, полировка, защита:

Перед началом штукатурных работ проверить, высох ли раствор. Удалить внешние пластинки пластиковых монтажных крестиков при помощи инструмента, не оставляющего царапин на поверхности стекла. Снять защитную плёнку со стеклянных блоков, если она присутствует.

Наложить затирочную смесь при помощи мягкой затирки, следя за равномерным заполнением зазоров. Подождать, пока смесь схватится, и начать более тонкую затирку при помощи влажной и чистой губки. При еще влажной затирке начать очистку отдельных стекол, используя чистые и влажные губку или мягкую ветошь. При этом необходимо часто прополаскивать их в чистой воде и стараться не поцарапать стекла.

Для удаления возможных разводов или пятен раствора, затвердевших на стеклоблоках, использовать разведенную соляную кислоту (например, хлористоводородную кислоту, противоизвестковые или подобные средства) или уксусную кислоту (например, уксус из белого вина). При этом следить, чтобы раствор не попал на швы, и принимать необходимые меры личной безопасности.

Не использовать для чистки маслянистые растворители, фтористоводородную кислоту или растворы с высоким содержанием щелочи (например, соду или подобные вещества). После очистки стены и полного ее высушивания произвести герметизацию соответствующим материалом периметральных точек соприкосновения со стеной, во избежание проникновения воды.

По тем же причинам защитить стену от проникновения воды, нанеся на зазоры гидроизоляционную жидкость на силиконовой основе. Эти жидкости полностью прозрачны и предоставляют еще одну гарантию продолжительности срока службы поверхности из стеклоблоков.

Примечание: при укладке стеклоблоков с сатинированной поверхностью защитная пленка должны быть снята только в момент заделки швов. Возможные остатки клея от пленки могут быть удалены теплой водой с небольшим количеством мыльной пены. При сложности их удаления возможно применить ацетон или трихлорид ацетилена, используя неабразивную губку. В отношении использования гидроизоляционных мастик на основе силикона и герметиков, тщательно соблюдать инструкции производителя.

Соединение стеклоблоков с дверью:

В душе или ином месте, где необходимо установить вход в стеклянной конструкции следует использовать для крепления двери П-образные металлические профили по сторонам прилегания к стеклоблокам.

В профили обязательно вкладывается амортизирующий материал толщиной не менее 1 см. При укладке стеклоблоков необходимо точно расчитать размеры дверного проёма. Профили крепятся к дверной коробке предварительно.

Для прелотвращения грубого механического воздействия на стеклянную стену от хлопания дверью обязательно установите тормозящее устройство для дверного полотна.

Для предотвращения повреждений стеклянной поверхности от ударов дверной ручкой при чрезмерном открытии двери обязательно установите фиксатор крайнего положения лверного полотна при открытии.

Не используйте тяжёлые металлические лвери для использованя в случае входа в перегородке из стеклоблоков. Стеклянные стены не предназначены для постоянного грубого механического воздействия на них.

Выкладывание криволинейных поверхностей:

Поверхности из стеклоблоков не прямой формы можно выкладывать используя систему Posavelox от итальянских производителей. Фактически это конструктор и вы сможете с ним разобраться без труда сами. Мы же рассмотрим более традиционной укладки при помощи тех же расходных материалов, что и при выкладывании прямых поверхностей.

Основная разница между укладеой прямых и изогнутых поверхностей в том, что необходимо изгибать арматурные прутья в местах сочленения стеклоблоков по заданному радиусу. Монтажные крестики в данном случае фиксируют стеклоблоки по вертикали только внутри кривой. Наружная часть фиксирует только горизонтальные зазоры. При небольшом радиусе закругления можно использовать целые стеклоблоки. При оформлении сглаженных прямых углов или выкладывании поверхности малого радиуса используются стеклоблоки — половинки. Такой подход позволяет избежать некрасивых широких швов с внешней стороны.

Для загибания арматуры используйте любой нехитрый шаблон, позволяющий давать одинаково заданные углы. Можно использовать более тонкую арматуру, чем при выкладывании прямых поверхностей. Это облегчит работу и не принесёт ущерба прочности конструкции, так как криволинейная поверхность сама по себе является более прочной и устойчивой.

Каркасный метод монтажа стеклоблоков:

Такой метод облегчает конструкцию из стеклоблоков, делает лёгкой разборку, реконструкцию, замену элементов. Эстетически такая конструкция во многом выигрывает. Но есть и свои минусы — это непрактичность для помещений с высокой влажностью, более дорогая установка.

В соответствии с размерами помещения и размерами стеклоблоков изготовляется каркас из сухих шлифованных досок. Для каждого стеклоблока — своя ячейка. Зазор не должен превышать 2-х мм. Каркас склеивается или свинчивается на метизы. Естественно, что изготовить самому такой каркас без необходимого столярного оборудования сложно, придётся заказывать.

Далее каркас красится в соответствующий дизайну цвет, сушится и прикручивается к полу, потолку и стенам на анкера. Далее в каждую ячейку вставляется свой стеклоблок (разумеется, начиная снизу), фиксируется бесцветным силиконовым герметиком в местах соприкосновения стеклоблока с каркасом. После высыхания герметика конструкция готова к эксплуатации.

Вместо герметика можно использовать и резиновые вставки. Это ещё более упростит замену стеклоблоков в случае необходимости. В продаже можно встретить уже готовые деревянные модули (каркасы) для монтажа стеклоблоков. Специальные резиновые прокладки идут там в комплекте.

Ещё о монтаже стеклоблоков:

• Об аксессуарах для укладки стеклоблоков
• Видео по укладке (монтажу) стеклоблоков.
• Система монтажа стеклоблоков VETROCLICK
• Сиситема Quick Tech для монтежа стеклоблоков
• Товары для монтажа стеклоблоков

Мы на 1-м канале:

Установка окон из стеклоблоков в подвале: (сделай сам)

Самое практичное цокольное окно — стеклопакет — проще всего установить.

Время

Полный день

Сложность

Новичок

Стоимость

$51–100

Введение

Tools Required

• Bucket
• Caulk gun
• Circular saw or reciprocating saw
• Cold chisel
• Hammer
• Hearing protection
• Level
• Margin trowel
• Pointing trowel
• Safety glasses
• Stepladder
• Ударный инструмент
• Рулетка
• Разрушительная планка

Необходимые материалы

• Акриловый герметик
• Окно из стеклоблока
• Перчатки

Вырез панели окна из стеклоблока

Панель окна из стеклоблока устанавливается на блок или бетонную стену и фиксируется раствором и герметиком.

Что касается цокольных окон, то нет ничего более практичного, чем окна из стеклоблоков. Окна из стеклоблоков герметичны и не требуют ухода. Они пропускают солнце, но защищают от грабителей. Плюс: Как установить террасный колодец в подвале

И установка окон из стеклоблоков (или замена окон из стеклоблоков) практически надежна, если вы используете предварительно собранные панели из стеклоблоков. Оконные панели из стеклоблоков поставляются готовыми к установке, блоки соединяются вместе и закрепляются металлической лентой. Все, что вам нужно сделать, это установить панель на место и нанести вокруг нее раствор.

Это не совсем просто — большие оконные панели из стеклянных блоков могут весить 100 фунтов. или больше, и заполнение рядом с панелями — утомительное дело, но это просто. Помимо заказа панели, которая не помещается в ее отверстие, или падения панели, мало что может пойти не так. Установка оконных панелей из стеклоблоков также выполняется быстро: у вас не должно возникнуть проблем с установкой двух панелей за один день.

В этой статье вы узнаете, как вырвать старые окна и установить оконные панели из стеклоблоков в подвале из литого бетона или бетонных блоков. Установка оконных панелей из стеклоблоков в стене с деревянным каркасом или в подвале немного отличается и здесь не рассматривается.

Единственными специализированными инструментами, которые вам понадобятся, являются инструменты для кладки, показанные на наших фотографиях: каменное или холодное долото, остроконечная кельма, краевая кельма и ударный инструмент. Плюс: Планирование выходных окон

Измерение и заказ

В некоторых домашних центрах продаются оконные панели из стеклоблоков стандартных размеров, таких как 14 x 32 дюйма и 18 x 32 дюйма. Вы также можете заказать изготовление панелей на заказ у производителя (поиск онлайн). С изготовленными на заказ панелями вы можете выбирать из множества размеров стеклянных блоков, цветов и текстур поверхности. Вам также могут понадобиться оконные панели из стеклянных блоков со встроенными небольшими открывающимися окнами для обеспечения вентиляции.

Изготовители могут изготавливать оконные панели из стеклянных блоков любого размера толщиной 1 дюйм. приращения. Панели обычно не подлежат возврату, поэтому очень важно, чтобы вы предоставили производителям правильные размеры. Большинство производителей просто запрашивают грубые размеры отверстия, а затем вычисляют размер панели. Чтобы определить размер оконной панели из стеклоблока самостоятельно, просто вычтите 1/2 дюйма как из длины, так и из ширины чернового проема. Это позволит создать бордюр под панелью и обеспечить зазоры по бокам, которые будут заполнены раствором. Помните, что ваши измерения должны быть в целых дюймах, а не в долях дюйма.

Как отделать подвал: каркас и изоляция

Проект шаг за шагом (7)

Подпишитесь на нашу рассылку новостей

Выполняйте проекты своими руками как профессионал! Подпишитесь на наши новости!

Сделай это правильно, сделай сам!

Первоначально опубликовано: 12 декабря 2018 г.

Похожие проекты

Популярные обучающие видео

ⓘ

Окна из стеклоблоков: инструкция по установке в ванной

Стеклоблок — популярный выбор для ванных комнат, и легко понять, почему. Вместо того, чтобы разделять пространство между раковиной, туалетом и душем или ванной с темными стенами, которые могут создать в комнате чувство клаустрофобии, оставьте свет и добавьте немного уединения. Если вы замените одну или несколько сплошных стен стенами или окнами из стеклянных блоков, вы сможете превратить тесное пространство в яркое пространство, не жертвуя конфиденциальностью.

Стеклоблок можно использовать в ванной комнате несколькими способами. Окна из стеклоблоков доступны в ограниченном количестве размеров и могут быть установлены во внешней стене ванной комнаты. Их намного проще установить во время нового строительства, чем демонтировать существующее окно и заменить его версией из стеклоблоков.

Вот почему большинство домовладельцев предпочитают нанимать опытного подрядчика для такой модернизации. Но домашние мастера могут справиться с установкой окна из стеклоблока в перегородке или соорудить внутреннюю стену из стеклоблока. В этой статье я расскажу о необходимых инструментах и ​​материалах, а также о методах, необходимых для работы со стеклоблоком.

Прежде чем строить из стеклянных блоков

Большинство проектов из стеклянных блоков строятся так же, как выкладка ряда кирпичей и раствора. Фактически, специальная растворная смесь для стеклоблоков является отраслевым стандартом благодаря своей способности прочно и безопасно соединять блоки. Если вы предпочитаете, для небольших помещений или просто для эстетической привлекательности, вы можете использовать силикон для стеклоблоков между блоками.

Чтобы определить, сколько блоков вам понадобится, или если вы можете использовать готовые блоки или наборы блоков, тщательно измерьте пространство перед началом работы. Вы захотите измерить ширину и высоту стены или окна в нескольких местах, если существующее пространство не на 100% отвесно и ровно. Возьмите самое короткое из каждого измерения в качестве высоты и ширины. Поскольку между блоками вы будете помещать раствор или силикон, вам нужно, чтобы отверстие было примерно на 1–2 дюйма больше, чем общий размер стеклянных блоков.

Чтобы рассчитать материалы, знайте, что средний блок стекла имеет размеры 7,75 x 7,75 дюйма или 5,75 x 5,75 дюйма. Сравните свои размеры, чтобы решить, какой размер блока вам понадобится, а также любые дополнительные вставки, такие как вентиляционные отверстия, которые иногда используются в окнах из стеклоблоков. Поищите готовые комплекты стеклянных блоков в местном хозяйственном магазине, которые могут иметь нужные вам размеры, или приобретите стеклянные блоки и материалы по отдельности.

См. «Необходимые инструменты и материалы» в конце этой статьи.

Как установить стену из стеклоблоков

Примечание:  Если вам нужно выровнять пространство для начала, вы можете добавить распорки из стеклоблоков или деревянные прокладки внизу по мере необходимости, чтобы увеличить ширину, или вертикальные распорки для стекла блокировать на ровную высоту. Вы удалите их позже и заполните все щели раствором.

1. Используя ведро, воду и растворосмеситель (или прочную палочку для перемешивания), смешайте растворную смесь для стеклоблоков в соответствии с указаниями на упаковке. (Эта растворная смесь специально разработана для использования со стеклянными блоками и содержит смесь растворного цемента и белого песка.)
2. Для начала можно использовать готовую раму из стеклоблоков или нанести слой замешанного раствора. Мастерком нанесите тонкий слой раствора на дно области стеклоблока. Вы хотите, чтобы раствор был несколько твердым, как тесто для хлеба, чтобы выдержать вес стеклянных блоков.
3. Начиная с нижнего ряда, нанесите небольшое количество раствора на стороны каждого блока и установите их на место, начиная с одного угла или края. При желании используйте прокладки из стеклянных блоков на каждом стыке блоков, чтобы создать равномерное расстояние между блоками. (Вы удалите эти прокладки позже и заполните промежутки раствором или силиконом, чтобы завершить уплотнение.
