Как сварить дверь из профильной трубы. Делаем эскиз

Профессиональные чертежи на стандартные железные двери сейчас найти можно, но проблема в том, что эти документы делались по ГОСТ 31173-2003, то есть 2200х900 мм или 2200х1200 мм (для широких проемов).

Профессиональный чертеж под дверь, сваренную из металла

Входная металлическая дверь в квартире или частном доме далеко не всегда соответствует стандарту, поэтому лучше составить эскиз. В противном случае, на нестандартном проеме вам придется либо вырезать часть откоса, либо как-то заделывать щель рядом с дверью.

Пример эскиза для нестандартной железной двери.

Коль уж мы делаем железную дверь своими руками, то на этапе создания эскиза нужно учесть кое-какие допуски, ниже на примере они показаны:

• Стартовые размеры дверного проема 216х90 см;
• Делать раму (лутку) вплотную к стенам нельзя, так как некуда будет заливать монтажную пену, поэтому по верхней кромке оставляем 10 мм на пену, плюс 5 мм толщина уголка;
• Внизу делаем небольшой порожек, соответственно 25 мм от уголка будет отрезаться, итого остается 212 см высота рамы по внутреннему периметру;
• По бокам также оставляем по 10 мм на пену, плюс 10 мм составляет толщина металла в 2 уголках, итого ширина внутреннего проема 87 см;
• Саму стальную дверь, точнее раму под нее, нельзя делать вплотную к лутке, если дом начнет «гулять» и лутка чуть сдвинется, то полотно заклинит. Поэтому по наружному периметру оставляем зазор 5 мм, соответственно получается 211х86 см;
• Лист берем больше (90х215 см), так как он будет накладываться на часть лутки.

Инструмент подготовили, материал купили, эскиз сделали, теперь можно приступать к сооружению железных дверей своими руками.

Железную дверь. Железные входные двери для частного дома

Входные двери являются неотъемлемой частью любого жилья, именно поэтому многие люди уделяют их подбору пристальное внимание. Двери в дом должны быть надежными, безопасными, практичными и, конечно же, они должны радовать глаз домочадцев и создавать ощущение уюта не только изнутри, но и снаружи самого дома.

Железные входные двери могут стать отличным решением для покупки, поскольку они соответствуют даже самым прихотливым требованиям.

О том, какие у них особенности и разновидности, вы узнаете далее. Также вы сможете более подробно ознакомиться с производителями такого рода строительных материалов и красивыми решениями в использовании железных дверей.

Особенности

Многие покупатели отдают предпочтение исключительно металлическим дверям, а именно – железным и стальным, поскольку данный материал считается очень надежным и износостойким.

У железных изделий есть масса других плюсов и особенностей, к которым относится:

• Металлические двери выпускаются в огромном ассортименте, у них бывают различные конструкции. При их изготовлении применяются самые разные современные технологии и используются только проверенные материалы. Кроме того, над их созданием трудятся только настоящие профессионалы своего дела.
• На сегодняшний день отечественный рынок строительных материалов предлагает массу железных входных дверей, которые ничуть не хуже европейских. Их можно устанавливать как в частных домах и на дачах, так и в квартирах.
• Сами по себе металлические изделия считаются долговечными. Срок их эксплуатации может быть больше десятка лет, поэтому приобретая такие двери, можно быть наверняка уверенными в том, что они отслужат положенное время.
• Очень важно отметить, что, несмотря на то, что металл считается тяжелым, установить двери такого типа не составит никакого труда. Тем не менее для профессионального монтажа лучше всего воспользоваться услугами специалистов, которые наверняка организуют надлежащую установку по всем правилам.

Металлический дверь. №1. Конструктивные особенности металлической двери

Прочность и надежность двери в той или иной мере зависит от характеристик каждого ее составляющего элемента:

• дверное полотно – основная и самая большая по площади часть конструкции, состоит из каркаса, внутренней и внешней обшивки, а также ребер жесткости и утеплителя ;
• дверная коробка;
• замок;
• петли;
• уплотнитель в один или несколько контуров;
• глазок , ручка и прочая фурнитура.

Дверное полотно исполняют из листовой стали , которую получают в результате горячей или холодной прокатки, от чего во многом зависят свойства двери:

• горячекатаная сталь отличается темным цветом, но его не видно под декоративным покрытием. Это относительно дешевый материал, который более восприимчив к появлению коррозии;
• холоднокатаная сталь обойдется дороже, но по эксплуатационным качествам это наилучший вариант – никакие атмосферные воздействия материалу не страшны.

На прочность также в значительной мере влияет каркас . Самой надежной будет та дверь, в которой каркас выполнен из профильной трубы с одним швом . Менее прочным получается каркас из четырех отрезков горячекатаного профильного трубопроката, сваренных между собой. Самым ненадежным будет каркас, в котором каждый из четырех отрезков сварен из двух одинаковых по длине уголков. Проще говоря, чем меньше сварных швов в каркасе, тем лучше , ведь каждый из них снижает устойчивость к механическим нагрузкам. Наружная часть дверного полотна должна быть выполнена только из монолитного несварного листа , иначе удар кувалдой средней силы повредит целостность конструкции.

Видео делаем металлическую дверь своими руками

Категории: Железная дверь, Входные двери, Конструктивные особенности, Металлическая дверь

Понравилось? Поделитесь с друзьями!

⇦ Как сделать зимний сад. Конструкция пристройки зимнего сада к дому своими руками (с фото)

⇨ Размеры теплицы из поликарбоната чертеж. На что нужно обратить внимание при проектировании

Варим железную дверь — что для этого нужно и с чего начать

Содержание статьи:

Варим железную дверь — что для этого нужно и с чего начать

Если есть сварка — будет и дверь. Конечно же, никто при наличии сварочного аппарата и умения варить не станет делать входные двери, деревянными.

Металлическая дверь способна выдержать гораздо большее сопротивление, такая конструкция самая прочная и надежная. И если вы посмотрели видео, как сварить металлическую дверь, но у вас остались какие-то вопросы, в данной статье мы попробуем ответить и на них.

Что понадобится из инструментов для сварки двери

Прежде чем браться за сварку металлических дверей нужно убедиться, что в наличии имеется весь необходимый для этих целей инструмент:

• В первую очередь нужен сварочный аппарат. Если под рукой есть полуавтомат, то можно использовать и его;
• УШМ — угловая шлифовальная машина;
• Небольшой набор слесарного инструмента;
• Измерительные инструменты: рулетка и уголок;
• Электрическая дрель с набором сверл по металлу.

Также понадобится спецодежда, в которой можно было бы варить и маска сварщика. Варить металл без маски нельзя, поскольку это приведёт к ожогу глаз и частичной потере зрения.

Процесс изготовления металлической двери

Рассмотрим, из каких этапов выглядит процесс изготовления дверного полотна и коробки дверей из металла:

На первом этапе набрасывается черновая схема металлической двери. Здесь важно учитывать все возможные нюансы, такие как размер проёма, ширину и высоту дверей. Стандартный размер входной двери: 2 метра в высоту, при ширине от 80 см.

Выбор материалов для сварки металлической двери не менее важен. Как правило, для изготовления каркаса коробки используется профильная труба сечением 40х60 мм и стальной лист от 2 мм толщиной. Чем толще будет лист стали для изготовления, тем надежнее и прочнее будет дверь. При этом вес у двери будет значительный, и это также важно учитывать.

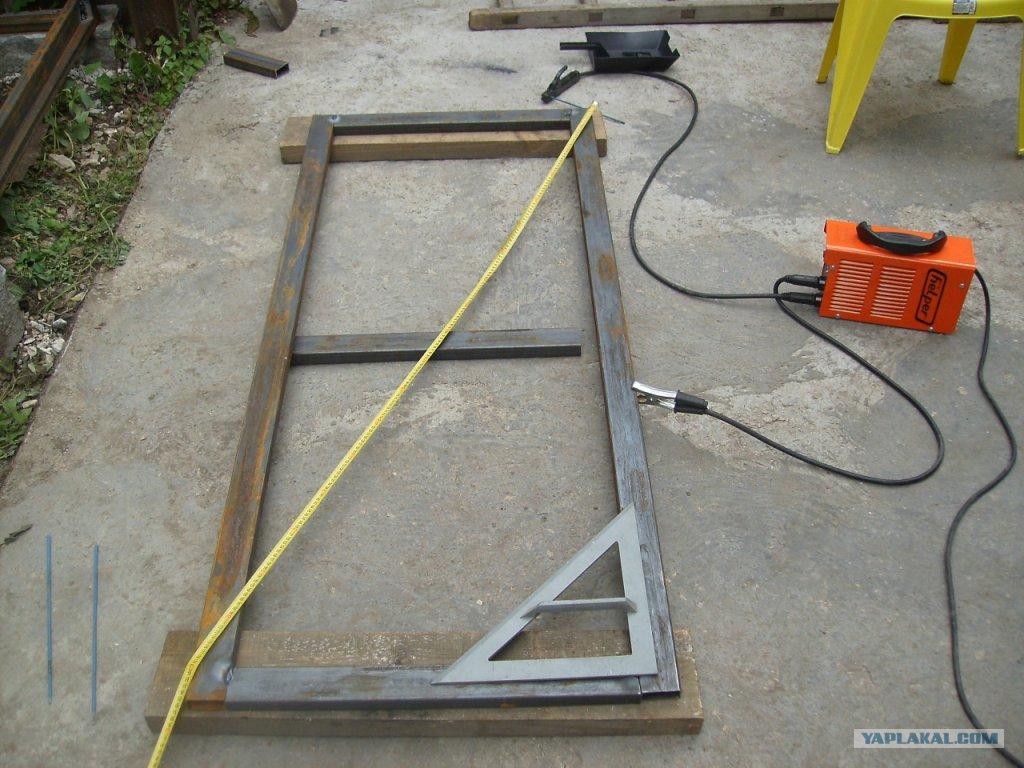

Начинать сборку и сварку дверей лучше всего с короба. Для этих целей рекомендуется подогнать профильную трубу под размеры проёма, а затем сварить П-образную конструкцию и прикрепить её в проем, используя анкера по бетону или сварку, предварительно забив в проем куски арматуры. Впоследствии к коробке без труда получится приварить навесы для фиксации дверного полотна.

Для изготовления полотна металлической двери используется всё тот же профиль. Некоторые комбинируют разное сечение профилей, что позволяет немного удешевить конструкцию дверей и сделать их легче. Однако на деле гораздо проще будет сварить каркас из одинаковых профилей, примерно, таким образом, как нарисовано на картинке.

При этом важно чтобы между дверным полотном и коробкой был обеспечен необходимый зазор в 3 мм. Если зазора не будет, то дверь попросту не откроется.

Заключительным этапом изготовления металлических дверей является защита металла от коррозии. Для этого используются специальные лакокрасочные вещества, обладающие наилучшей адгезией с металлом. Не стоит экономить на защите дверного полотна и коробки от коррозии, поскольку это позволит двери прослужить намного дольше.

---

---

Поделиться в соцсетях

Отвечая на 4 вопроса о сварке дверных петель

Петля является одним из наиболее важных компонентов любой двери. Это позволяет легко открывать или закрывать дверь. Петля действует как мост между дверью и дверной коробкой. Он надежно удерживает дверь на раме и предотвращает ее выпадение. На сегодняшний день на рынке представлен огромный выбор петель. Каждый тип петли имеет различную конструкцию, свойства и возможности. На основании этого они используются в различных приложениях. Среди множества доступных типов петель одним из наиболее часто используемых типов являются приварные петли. Что такое сварка на петлях? Что делает их популярными во многих приложениях? Вас беспокоят эти вопросы? Ну, не больше. Прочитайте следующий пост, чтобы получить четкое представление и ответы на вопросы, заданные выше.

Прежде чем мы перейдем к пониманию того, почему приварные петли так популярны во многих дверных конструкциях, давайте сначала узнаем, что это за петли. Название этих петель говорит само за себя. В отличие от других типов петель, которые крепятся болтами, сварные петли привариваются к другой металлической поверхности. Приварные петли также называются сварными петлями, цилиндрическими петлями или съемными петлями.

Какие существуют типы сварки на петлях?

В зависимости от области применения приварные петли для ворот или приварные дверные петли бывают разных типов, например:

• Петли для тяжелых условий эксплуатации
• Петли для ворот
• Врезные петли
• Половинчатые петли
• Петли для ремня
• Петли для бочек

Что делает их популярными?

Существует множество других типов петель. Тем не менее, почему сварка дверных петель предпочтительнее, когда дело доходит до определенных применений? Именно из-за простоты установки. Кто они такие? Читайте дальше:

• Без сверления и нарезания резьбы: Совместите петли с дверью и рамой и приварите их на место. Никакого сверления или нарезания резьбы на месте.
• Всесторонняя производительность: Еще одним поразительным преимуществом этих петель является то, что они обеспечивают всестороннюю производительность. Это означает, что наряду с привлекательным способом крепления металлических дверей эти петли прочны, компактны и долговечны.

Каковы различные области применения этих приварных петель?

Приварные петли доступны в различных типах, размерах, возможностях и спецификациях и находят свое применение в широком диапазоне применений. Ниже приведены некоторые области применения, в которых эти типы петель используются чаще всего:

• Ядерная медицина
• Морские контейнеры
• Бронетехника
• Ворота или двери безопасности
• Ворота тюрьмы/следственного изолятора
• Строительные проекты
• Двери хранилища
• Противопожарные двери

Помимо упомянутых выше применений, приварные петли используются в огромном количестве коммерческих и промышленных приложений, таких как двери LINAC, ворота и т. д.

Итак, это все, что вам нужно знать о приварных петлях. Причины растущей популярности этих петель. Эти петли чаще всего используются для тяжелых условий эксплуатации или обеспечения безопасности, поэтому их следует приобретать у опытных или известных производителей или поставщиков. Одним из таких специалистов, с которым вы можете проконсультироваться и обратиться за помощью, является Kiesler Machine Inc. Компания имеет большой опыт в производстве высококачественных и высокопроизводительных сварных петель.
