Как подключить телефонную розетку: схема и этапы установки

Содержание

• Основные разновидности розеток
• Характеристики устройств
• Функции телефонной розетки
• Техника безопасности
• Старые и современные стандарты устройства
• Установка универсальной розетки внешнего типа
• Подключение своими руками
• Алгоритм установки розетки
• Подключение скрытых розеток
• Разновидности коннекторов. Особенности применения RJ11, RJ12 и других видов
• Примеры цен на телефонные коннекторы
• Скрытые опасности телефонной сети
• Советы и рекомендации
• Заключение

Основные разновидности розеток

От разновидности розетки зависят особенности ее установки:

• Встраиваемые в стену розетки «евро».
• Розетки советского образца, РТШК-4.
• Универсальные розетки внешнего типа, RJ-11.

Наиболее распространенными являются последние, поэтому мы рассмотрим процесс установки на их примере.

Характеристики устройств

Ранее вопрос о подключении телефонной линии сводился к одному ответу. Ведь всего несколько лет назад установка телефонной розетки основывалась на использовании одного стандартного прибора типа РТШK-4. В современное время стандарты сменились европейским качеством в виде наиболее популярных приспособлений типа RJ11 и RJ-12 известного бренда Legrand (Легранд).

Аббревиатура RJ (Registered Jack) в переводе с английского языка расшифровывается, как зарегистрированное гнездо. Известный разъем RJ11 в народе называется «евро-розетка». Стандарт RJ11 на самом деле является первым, узаконенным в США, стандартом. При этом розетка телефонная RJ 12 на самом деле не существует в виде стандарта. Обычно под данным разъемом подразумевается изделия бренда Legrand RJ-14 либо RJ-25.

Получается, что на сегодняшний день в повсеместном использовании имеются современные устройства такого типа:

1. RJ 11 с двумя проводами.
2. RJ 14 с контактами и 4 проводами.

Накладная двойная разводка данного типа зачастую используется в офисных помещениях для нужд подключения дополнительных телефонных линий (офисные АТС).

3. RJ 25 – подключение телефонной розетки данного типа не рекомендуют производить собственными руками.

Функции телефонной розетки

Розетка в комплекте с вилкой являются современным способом подключения телефонного аппарата к сети связи. Их задача сводится к надежному и быстрому созданию стационарного соединения.

Электрические контактные гнезда у любой розетки всегда находятся под напряжением линии. Для защиты от случайных замыканий они утоплены в корпус. Контакты вилок оголены и изолируются от среды только после установки.

Техника безопасности

Работа со слаботочными розетками требует наличия защитных перчаток. Напряжение в телефонной линии не превышает 60 Вольт, а в момент звонка возрастает до 100–120 Вольт. Этого достаточно для того, чтобы получить травму при работе без соблюдения техники безопасности.

Старые и современные стандарты устройства

Для усовершенствованных моделей телефонов используют обновленные методы подключения к сетевым устройствам. Изначально стационарные аппараты не требовали подключения розеток, так как провода просто соединялись напрямую друг с другом. Таким образом, ток проходил по замкнутому пути.

Первые розетки появились в начале 1980 года. Называли ее «розетка для телефонов штепсельного типа с четырьмя контактами» – РТШК -4. Подсоединение осуществлялось проводами из меди с двумя жилами.

Со временем РТШК – 4 заменили розетки стандарта RJ – сетевой интерфейс «Registered Jack», который представлял собой отвечающее международным нормам подключение розетки и вилки.
RJ11 подключение используется для стационарных устройств с линейным подключением.

Современные телефоны, работающие от АТС, имеют различные разъемы, которые обозначаются специальной аббревиатурой – RJ11, RJ12, RJ14, RJ25 или RJ45. Каждый вид устройства имеет свое предназначение:

• RJ11 – применяется для стационарных устройств с линейным подключением, имеет двухпроводное подключение;
• RJ14 – используются для соединения двух телефонов на разные линии, а также организации мини АТС для офисов с четырехпроводным подсоединением;
• RJ25 и RJ12 – необходимо для шестипроводных моделей телефонов с тремя парами контактов.
• RJ45 – предназначено устройство для подсоединения оборудования сложного типа – факсов, компьютерных линий или модемов.

Также широко применяются смешанные модели разъемов – RJ11 и РТШК -4. Почти все виды розеток подключаются к сети с помощью двух контактов. Только в некоторых новых разъемах при включении участвуют контакты находящиеся посредине. Старые и новые модели по величине практически ничем не отличаются.

Таблица №1. Стандарты для слаботочных цепей

Тип	Использование для телефона	Примечание
RJ-11 (P6C4, Р6С2	Соединение телефона и линии	Одна пара контактов
RJ-14	Соединение телефона и линии	Две пары контактов
RJ-25	Соединение телефона и линии	Три пары контактов
RJ-45 (8р8с)	Соединение компьютерных сетей либо телефона и линии	Четыре пары контактов
РТШК-4	Старый стандарт для подключений телефона и линии
Совмещенный разъем RJ-11 c РТШК-4	Соединение компьютерных сетей либо телефона и линии
ТАЕ	Соединение немецких и французских моделей телефонов и линии

Методы маркировки слаботочных розеток

Положение каждого контакта в разъеме необходимо учитывать и маркировать для удобного монтажа и ремонта.

С этой целью маркировку создают:

1. цифрами около контакта или обозначением его позиции на схеме монтажа или заводском чертеже;
2. раскраской изоляции проводов строго назначенными цветами.

Производители телефонов и манипуляторов выпускают продукцию, промаркированную несколькими способами.

Установка универсальной розетки внешнего типа

При помощи инструмента для работы с кабелем необходимо осуществить его разделку, то есть зачистить провод от изоляционного слоя на 4 см. Выполнять эту процедуру необходимо очень аккуратно, так как медные жилы провода хрупкие и легко ломаются.

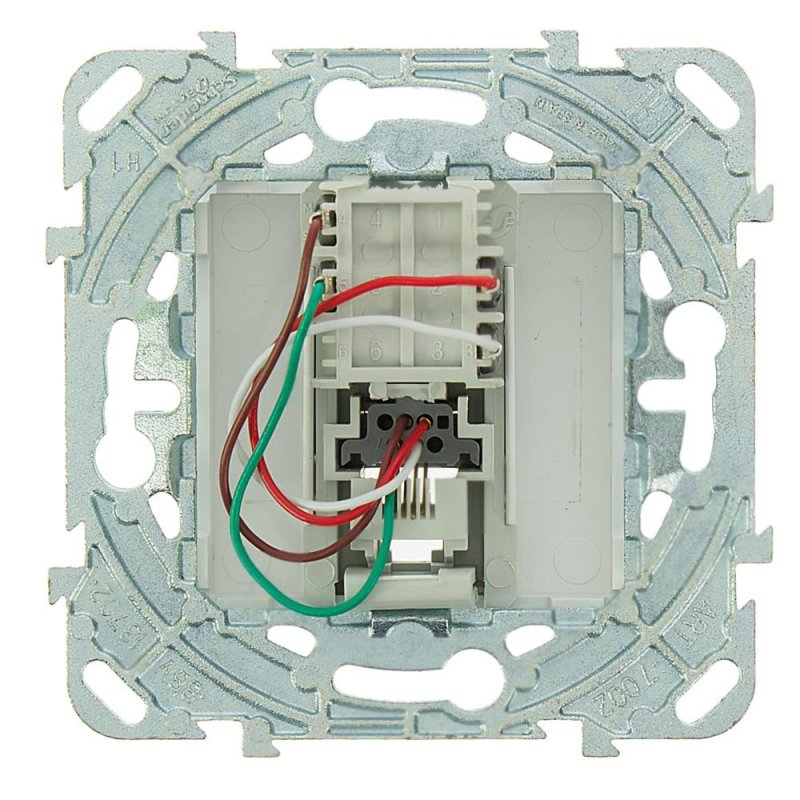

Далее необходимо открыть корпус розетки. Внутри нее находятся 4 клеммы, так как розетка рассчитана на подключение двух телефонных линий. Для одной линии потребуются две клеммы, провод необходимо подключить к проводам «плюс» и «минус», для чего жилы нужно прикрутить к клеммам винтами. Для некоторых моделей телефонов может быть важна полярность линии, проверить которую можно при помощи тестера.

По стандарту к каждому контакту подведен провод определенного цвета, что облегчает процесс подключения.

После подключения коробка закрывается крышкой и крепится к стене на саморезы или двусторонний скотч.

Не забудьте проверить, есть ли связь, после завершения всех работ.

Подключение своими руками

Прежде, чем говорить о подключении, нужно подвести к месту, предназначенному для установки розетки телефонный кабель.

В новых жилых помещениях он прокладывается в ходе строительных работ по скрытой проводке. Наружу выводится только пара контактов, но может быть установлена и розетка.

В используемых помещениях кабель часто прокладывают по плинтусу, однако это непрактично, поскольку его можно повредить во время уборки. Распространена укладка телефонного кабеля под плинтуса, для этого нет необходимости их демонтировать, достаточно немного отодвинуть его и уложить кабель в образовавшуюся щель. После этого поставить плинтус на место.

К месту установки кабель можно подвести непосредственно по стене, а можно проштробить канал и уложить его как скрытую проводку.

Материалы и инструменты

Основные приспособления, которые могут понадобиться при прокладке телефонной проводки:

• бокорезы – для разделки кабеля;
• нож – для зачистки концов проводов;
• отвертка – крепление концов в розетке;
• винты – крепление основания устройства к стене;
• дрель – сверление отверстий для фиксации наружного устройства;
• сверло с твердосплавными напайками – как правило, применяется диаметром 4,2 мм;
• пластиковые вставки в отверстия;
• «болгарка» с диском по бетону – для выполнения скрытой проводки;
• перфоратор с корончатым сверлом, размер сверла в соответствии с габаритом коробки;
• тестер – для уточнения полярности контактов в разъеме при подсоединении;
• защитные латексные перчатки – если при проведении работ случайно будет звонок на телефон, разность потенциалов может достигнуть 120В, что уже небезопасно при непосредственном контакте.

Порядок выполнения работ

1. Если решено установить скрытую проводку, сначала следует выполнить канал для укладки телефонного кабеля. При помощи «болгарки» проштробить канал по всей длине и уложить в него провод, канал заделать цементным раствором.
2. При изготовлении открытой проводки понадобятся специальные пластиковые скобы для крепления кабеля на стене и электродрель со сверлом. В отверстия глубиной порядка 20 мм вставить пластиковые вкладыши, и закрепить провод под скобой гвоздем или винтом. Весь крепеж продается в комплекте, проблем с совместимостью составляющих не возникает.
3. Установка под плинтус потребует применения стамески, при помощи которой плинтус отстраняется от стены для укладки провода. После этого плинтус подбивается на место штатными гвоздями.
4. При установке наружной коробки, ее сначала нужно подключить к кабелю. После этого закрепить на стене. Здесь возможны варианты, определяемы конструктивным исполнением самих коробок. Если ее основание имеет отверстия для крепления, нужно приложить е к месту установки и разметить на стене расположение отверстий. Воспользовавшись дрелью, просверлить отверстия, установить вставки и закрепить основание коробки винтами из комплекта. После чего установить крышку, имеющую для этого специальные защелки. Основание без отверстий для крепления можно установить на стену, воспользовавшись двусторонним скотчем. Крепление достаточно надежно, но при отключении разъема корпус желательно придерживать.
5. При установке внутренней коробки нужно воспользоваться перфоратором и корончатым сверлом по диаметру коробки. Выполнив в стене глухое отверстие, установить в него коробку, подключить ее к кабелю и закрепить в отверстии. Поставить на место крышку.
6. При подключении контактов нужно проверить тестером соответствие полюсов (расположение «+» и «-»).

Все работы просты и доступны непрофессиональному исполнителю.

Зачистка концов жил

Кабель для телефона имеет достаточно нежное покрытие. Поэтому зачистка кабеля требует особой аккуратности. Изначально от защитной изоляции очищаются концы проводов на четыре сантиметра.

Чтобы не нарушить жилы, которые отвечают за качество сигнала, рекомендуется использовать острое лезвие или специальный кроссировочный нож. При малейшем повреждении проводов при очистке от оплетки следует отрезать концы с дефектом и зачистить заново.

Подключение проводов розетки

При соединении проводов рекомендуется проверка полярности. Основным руководством при подключении стандартной телефонной проводки является:

• провод в зеленой изоляции означает «плюс»;
• красная оплетка – «минус».

Неправильно подключенные полюса могут стать причиной постоянных неполадок телефонной связи. С помощью вольтметра можно измерять необходимое напряжение. Значение рабочей линии должно быть в пределах от 40 до 60 Вольт.

Все подсоединенные провода должны плотно прижиматься крепежными винтами. После установки надевается на защелки или другие крепления защитная крышка. Перед закрытием розетки следует убедиться, что провода не пересеклись между собой и все контакты утоплены в корпусе.

Установить телефонную розетку достаточно просто. Главное иметь под рукой все необходимые инструменты, знать принцип подключения разъемов и иметь детальную схему монтажа, обозначенную в инструкции приобретенного изделия.

Как подключить телефонную розетку к телефонному кабелю: схема

При закрытом способе монтажа для удобства подключения провода делают выступающими за стеновую плоскость на мм. Вне зависимости от разновидности телефонной розетки, потребуется установка внутрь данного приспособления питающего кабеля особого типа.

Если же удастся поймать момент входящего звонка, то в сети проходит переменная синусоида с амплитудой до вольт. К ним и подключаются концы подведенного телефонного провода Схема соединения 2-х жильного кабеля с контактами телефонной розетки Если конструкция устройства предусматривает клеммы, то концы провода зачищать не нужно. Как это выполнить, расскажем ниже.

Алгоритм установки розетки

Приведем алгоритм подключения розеток типа RJ-11 и RJ-12.

Наденьте специальные перчатки для защиты и обеспечьте обесточивание электросети. С помощью бокорезов удалите верхний слой кабеля (длина – около четырех см). Важно не задеть внутренние составляющие.

Зафиксируйте кабельные жилы после подключения. Так, после подключения телефонного кабеля к розетке, можно приступить к дальнейшим действиям. Если модель содержит 2-4 стальных контакта, используйте 2 центральных контакта.

Двусторонним скотчем или саморезами зафиксируйте розетку на поверхности стены. Далее нужно защелкнуть крышку.

Подключение скрытых розеток

• Сделайте разметки на стене, которые будут подразумевать расположение коробки изделия.
• Перфоратором сделайте отверстие в стене.
• Установите и зафиксируйте коробку в стене.
• С помощью десятисантиметрового кабеля подключите розетку.
• Зачистите и подсоедините кабель к стене.
• Займитесь установкой накладки и внешней рамы.

Разновидности коннекторов. Особенности применения RJ11, RJ12 и других видов

Телефонные разъемы служат не только для подключения аппаратов в линию связи. Они применяются для соединения с другими аппаратами и устройствами связи.

Розетки выполняются с одним, двумя или большим количеством разъемов и могут обеспечить соединение одновременно нескольких абонентов.

В большом разнообразии коннекторов необходимо рассмотреть некоторые их разновидности:

• RJ11 – двухпроводное исполнение, применяется для подключения к сетям линейного типа.
• RJ14 – снабжена четырьмя проводниками и четырьмя контактами, совместим с большинством моделей современных телефонов. Для подсоединения одного абонента нужно задействовать 2-й и 3-й контакты. Если необходимо подключение нескольких дополнительных линий, нужно использовать 1-й и 4-йконтакты. Если используется накладная телефонная розетка, подключение линии производится проводами красного и зеленого цветов.
• RJ25 – имеет три пары контактов, для ее подсоединения требуется участие квалифицированного специалист по телефонной связи.
• РТШК-4 – наследие еще советского периода, однако производятся и применяются по настоящее время. Имеет в комплекте специальный ключ. Подключение производится неразъемным способом с коробкой отводного типа. При наличии в помещении нескольких точек такого типа, их замыкание происходит с использованием конденсатора.

Об устройствах для подключения RJ11 и RJ12 поговорим подробнее:

• Первый из этих типов изделий применяется для индивидуальных подключений в обычных телефонных сетях.
• Второй применяется для сетей с большими нагрузками – в офисных либо общедоступных местах.

Эти виды соединительных устройств имеют два или четыре контакта, выполненных как металлическая вилка, подключаются к контактам, которые расположены в центре. Для монтажа желателен специнструмент – нож кроссировочный, позволяющий снять оплетку без повреждения провода и обжать вилку при установке на провод.

Для подключения необходимо:

• снять оплетку с провода на длину 4 – 5 сантиметров;
• расправить каждую жилу кабеля, число которых бывает от 4-х до 6-ти;
• уложить все проводки в пазики розетки;
• проверить наличие контакта между разъемом и кабелем телефона.

Начиная подключение нужно озаботиться о мерах без опасности при выполнении работ. Обязательно наденьте резиновые перчатки, способные уберечь от поражения электротоком.

Общие стандарты устройства розеток свидетельствуют о том, что красный цвет оплетки обычно означает положительный проводник, а зеленые говорит об отрицательном номинале. Убедиться в этом поможет тестер.

Способы подключения всех розеток идентичны, но они различаются способами по способам установки в зависимости от исполнения.

Практически также производится монтаж популярных розеток французского производства типа Legrnd. Линейка изделий этого типа весьма разнообразна, розетки выпускаются с любым видом установки: наружные, внутренние и любые прочие. Цветовая маркировка следует европейским стандартам и идентична в подобных изделиях других производителей.

Примеры цен на телефонные коннекторы

Таблица 1

Изображение	Модель, описание	Цена (руб)	Производитель
	Reksant. С функцией переходника для использования евро розеток совместно со старыми отечественными	60	Россия
	Телефонная розетка внутренняя Reksant 2 – 6р-4с (2 порта), цвет молочно-белый	380	Россия
	Телефонная розетка внутренняя Reksant 1 – 6р-4с (1 порт), цвет молочно-белый	290	Россия
	Телефонная розетка Proconnect 2-6р-4с	55	Брэнд
	Телефонная розетка RJ12 1 модуль 6 контактов ABB Zenit N2117.6AN	500	Брэнд
	Телефонная розетка 2 RJ11Legrand Suno 774839	490	Легранд Франция

Скрытые опасности телефонной сети

Для слаботочных устройств связи применяется пониженное по сравнению с домашней электропроводкой напряжение. Но его обычная величина в 60 вольт все же может создать ток через человеческие руки и доставить массу неприятностей. Когда проходит вызов по телефонной линии, то он формируется сигналом переменного тока с амплитудой около 120 вольт.

Этого достаточно для получения болевых ощущений через сухую кожу пальцев, а если тело немного вспотело, то реакции мышц будут непредсказуемы.

Работу в действующей телефонной схеме необходимо выполнять в защитных перчатках и соблюдать разработанные технические мероприятия правил безопасности.

Советы и рекомендации

1. При производстве работ по прокладке телефонного кабеля нужно помнить о правилах безопасности:
   • Выполняя штробление паза для кабеля по кирпичу или бетону, обязательно воспользуйтесь защитными очками или защитной маской для предохранения глаз и лица.
   • При сверлении отверстий для крепления кабеля или основания розетки примите такие же меры безопасности.
   • Производя вырубку материала из штробленных каналов, из глухого отверстия для коробки розетки, установите на зубило защитный диск, предотвращающий повреждения рук.
   • Работы с проводкой нужно производить в защитных перчатках.
2. Если в наличии нет прибора для проверки полярности проводов, воспользуйтесь срезом картофелины. Воткните в мякоть концы проводов, поверхность мякоти вокруг плюсового провода скоро начнет темнеть.
3. Современные розетки исполняются в безопасном варианте. Тем не менее, устанавливать их нужно в недоступном для детей месте.
4. При зачистке концов кабеля для подключения нужно избегать повреждения изоляции внутренних проводов и, тем более, самих проводников. Это приводит к ухудшению качества связи и возможности обрыва линии.
5. Если используется старый советский двухжильный провод в виде пластиковой ленточки с проводками по краям, недопустимо крепить его, вбивая гвозди между проводками. Это часто ведет к обрыву линии при монтаже. При контакте гвоздя с проводком может образоваться заземляющая пара, ухудшающая качество связи.

Ведя все работы вдумчиво и аккуратно, можно успешно справиться с несложной задачей выполнения проводки и установки розеток. Беритесь без сомнений и будет вам успех!

Заключение

Знание правил выбора, монтажа, распиновки и подключения телефонной розетки обеспечат вам успешное подсоединение телефона к сети.

Однако одним из самых важных моментов в этом занятии является соблюдение правил личной безопасности, необходимых для избегания травм и ударов током.

Источники

• https://tze1.ru/articles/detail/kak-podklyuchit-telefonnuyu-rozetku/
• https://electricvdele.ru/elektroprovodka/rozetki-i-vyklyuchateli/podklyuchenie-telefonnoj-rozetki.html
• https://HouseDiz.ru/kak-pravilno-ustanovit-i-podklyuchit-telefonnuyu-rozetku/
• https://master-houses.ru/kak-podklyuchit-rozetku-dlya-telefona-05/
• https://househill.ru/kommunikacii/electrika/pribory/podklyuchit-telefonnye-rozetki.html
• https://tokzamer.ru/bez-rubriki/shema-podkljucheniya-telefonnoj-rozetki
• https://materialexpert.ru/kak-podklyuchit-telefonnuyu-rozetku/

[свернуть]

Телефонная розетка: виды, как подключить?

Статьи

Подключение телефонной розетки — одна из простых задач, которую могут выполнять домовладельцы самостоятельно. Оптимизация телефонной сети дома не знает границ, домашние энтузиасты постоянно ищут способ сделать свои дома более удобными и разместить дополнительные телефонные линий и телефоны в нескольких комнатах.

Установить розетку очень просто, после чего можно использовать телефон практически в любой комнате.

Телефонная розетка и кабели должны быть размещены таким образом, чтобы они не влияли на общедоступную телефонную сеть. Поставщик телефонных услуг имеет право проверить и протестировать любой разъем и проводку, подключенную к линиям связи в доме.

Каждая линия телефонной сети, поступающая в дом или офис, оснащена специальной «главной розеткой», которая устанавливается ​​поставщиком услуг телефонной связи, потребителю запрещено вмешиваться в ее работу и проводить в ней подключения.

Для производства работ необходимо приобрести материалы: адаптер, настенные розетки и кабельные зажимы.

Последовательность установки:

1. Выбрать место для подключения телефонной розетки.
2. Рассчитать длину провода.
3. Выбрать новый разъем.
4. Установить розетку.
5. Подсоединить новое устройство к телефонному проводу.
6. Подключить телефонную линию и проверить работоспособность.

Место установки и инструменты

Прежде чем начать установку, нужно разметить выбранное место для установки розетки в доме. Предварительно надо учесть, где могут стоять мебель или столы, чтобы можно было аккуратно проложить провода.

Для подключения розетки понадобятся инструменты, которые должны быть в рабочем состоянии.

Необходимыми инструментами являются:

1. Молоток.
2. Маленькая отвертка.
3. Бокорезы.
4. Плоскогубцы.
5. Детектор скрытой проводки.
6. Инструмент для монтажа телекоммуникационных кабелей.

Если устанавливается устройство на 1-м этаже, рекомендуется проложить телефонную линию на второй этаж снаружи дома по улице. Это сделать проще, чем прокладывать кабель по лестнице и через многочисленные дверные проемы. Нельзя размещать провода под коврами и заводить их под дверные коробки. Плинтус — лучшее место для безопасного и эстетичного размещения телефонной розетки и провода. Рассчитывая длину проводки, нужно помнить, что телефоны обычно оборудованы 3-метровым шнуром.

Типы телефонных кабелей

Телефонный кабель обычно состоит из 4-жильного провода, хотя 6- и 8-жильные провода также не являются редкостью. Типы подключений бывают 2-парными, 3-парными и 4-парными. Обычный 4-жильный телефонный кабель имеет 4 цветных провода, которые включают красный, зеленый, черный и желтый. Хотя большинство телефонов используют 4 или 6 контактных разъема, стандартные телефоны используют только два провода. Однолинейные телефоны предназначены для использования двух центральных контактов в разъеме телефона. На 4-контактном разъеме наружные 2 контакта не используются, а на 6-контактном разъеме внешние контакты не используются. Это важно знать при подключении телефонного разъема.

Типы розеток

Когда дело доходит до покупки розеток, люди сначала выбирают бренд, а затем смотрят на конструкцию. Это потому, что на рынке есть производители, которые хорошо зарекомендовали себя в производстве электротехнической продукции. Поэтому и новичкам-электрикам лучше всего покупать розетки известных брендов.

Популярные бренды 2018 года:

1. LEGRAND. Франция. 130 тысяч наименований продукции (телефонная розетка rj11), все соответствуют европейским стандартам.
2. VIKO. Турция. Изделия среднего ценового ассортимента, с европейским качеством, строгим дизайном и широким модельным рядом.
3. Schneider Electric. Германия. Безопасность и надежность, новые дизайнерские формы от классики до модерна.
4. Gunsan. Турция. Предлагает розетки необычно модного дизайна Fantasy и Moderna.
5. Lemanso. Китай. Гарантированные надежность, качество и новые технологические решения.

Legrand — телефонная розетка

Розетки Legrand предназначены для передачи телефонных сигналов со скрытой проводкой. Все изделия поставляются с крепежными винтами 2 x M 3.5 и 2 термопластичными винтовыми крышками.

Характеристика:

1. Цвет белый.
2. Механизм принимает стандартные твердые медные провода размером 0,5 мм². IP-рейтинг: IP2X.
3. Рейтинг I. K.: IK01 4 соединения типа IDC.
4. Медные проводники диаметром 0,4−0,8 мм.
5. Максимальный диаметр кабельной изоляционной оболочки — 1,4 мм.
6. Контактные лезвия из никеля. Толщина покрытия золотом > 1,27 мкм.
7. Передняя панель: термореактивный пластик, самозатухающий при температуре 960 °C / 30 с.
8. Крепежные вилки для скрытия винта: поликарбонат.

Разъем RJ-11

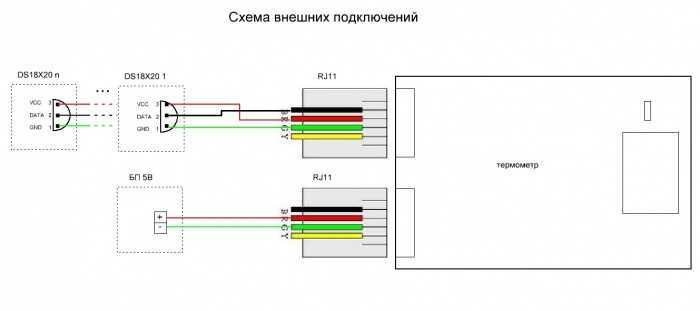

Рассмотрим схему подключения разъема RJ-11.

Как подключить телефонную розетку? Типичный разъем RJ-11 имеет шесть клемм. Обычно используются только средние четыре штыря. Телефонная проводка POTS (Plain Old Telephone Service) обычно содержит две пары проводов для двух отдельных телефонных линий. Центральные контакты (красный и зеленый) содержат первую телефонную линию. Бизнес (цифровые) телефонные системы могут быть подключены так же.

Разъем RJ-45 (DATA)

Рассмотрим схему подключения штепсельной вилки разъема RJ-45 в соответствии со стандартами T-568B. Розетка телефонная двойная стандарта T-568B является наиболее часто используемой. Схема подключения показана с помощью «крюкового зажима» на нижней стороне. Разъем имеет схему подключения или обозначенные номера / цвета контактов, соответствующие цветовому коду ниже. При подсоединении разъема RJ-45 закрепляют подключение как можно ближе к гнезду или штепселю. Это обеспечивает соответствие розетки телефонной rj 11 стандартам электропроводки Ethernet.

Предмонтажные работы

Порядок:

1. Снимите переднюю крышку.
2. Внутренняя часть разъема подключается к 4 клеммным винтам. Провода должны быть красного, зеленого, черного и желтого цветов. Подключите провода телефона (красный и зеленый) к клеммам с помощью красных и зеленых проводов. Несмотря на то что красный и зеленый цвета обычно используются для линий горячих телефонов, старые телефоны, установленные в домах, могут использовать другие цвета.
3. Чтобы убедиться в правильности подключения проводов, используйте тестер для проверки телефонной линии. Еще один простой способ проверить провода — подключить их к терминалам, подключить телефон к проверке и прослушивать тональный сигнал ответа станции.
4. Если вы планируете использовать однострочный телефон для своей второй линии, необходимо установить модифицированный телефонный разъем.
5. Снимите переднюю крышку телефонной розетки и подключите желтый и черный провода к красным и зеленым клеммам. Это переместит вашу вторую телефонную линию на контакты центрального разъема.
6. Если у вас возникли проблемы, используйте тестер телефонной линии, чтобы убедиться, что новая вторая строка активна.

Неправильная проводка может привести к неправильной работе или повреждению системы.

Монтаж розетки

Если телефонная розетка будет устанавливаться после строительства дома, то лучше всего выбрать розетки поверхностные. Они должны быть закреплены на стене или плинтусе с соответствующими креплениями. Во время сверления нужно надеть защитные очки. Перед тем как прикрепить розетку к стене, убеждаются, что выбран участок стены, в котором отсутствуют скрытые проводки или электрические кабели, их проверяют с помощью детектора скрытой проводки.

После того как выбрано место для розетки, аккуратно вырезается соответствующее отверстие для ввода кабеля с помощью острого ножа. Устанавливают розетку на место, используя два винта.

Монтажные отверстия в гнездовой коробке прорезаются, чтобы обеспечить горизонтальную и вертикальную установку, прежде чем полностью затянуть винты. Закрепляют кабель осторожно, чтобы не проколоть и не повредить его. Поврежденный кабель может привести к неправильной работе оборудования или повреждению системы связи и поэтому должен быть заменен.

Подключение проводов

Рассмотрим подключение розетки телефонной 6p4c. Конструктивно она выполнена таким образом, что не требуется зачистка или пайка проводов. Они подключаются инструментом для подключения телекоммуникационных кабелей. Не нужно вставлять провода в гнезда с помощью чего-либо другого, кроме специальных инструментов. При выполнении работ необходимо пользоваться защитными очками, поскольку концы проводов могут отлететь и травмировать глаза.

Оставляя небольшое количество провисания в проводе, положите провод, который должен быть уложен в соответствующем слоте терминала. Сильный зажим инструментом заставляет провод накрепко подключиться к вилке разъема, тем самым соединение будет выполнено. Если к гнезду необходимо подключить два кабеля, то в один и тот же терминал должен быть вставлен второй провод.

Каждый провод должен быть вставлен отдельно, а не одновременно. Убедитесь, что провода полностью вставлены в вилку разъема, один поверх другого. Разъем рассчитан только на два кабеля. Если два провода должны быть подключены на одном и том же терминале, убедитесь, что цвета проводов от каждого кабеля соответствуют друг другу.

Основные рекомендации по установке

Во избежание нарушения техники безопасности и для правильной установки устройства необходимо придерживаться следующих правил:

1. Новый разъем не должен иметь более 50 метров кабеля от главной розетки.
2. Независимо от того, сколько гнезд на телефонной линии, количество реальных телефонных трубок, которые могут быть подключены к нему, ограничено 4.
3. Нельзя размещать удлинительные гнезда или распределительные коробки на дверях или там, где может возникнуть влажность или конденсация (например, душ или ванная комната).
4. Размещать телефонную проводку можно только в гнездах или распределительных коробках.
5. Телефонная розетка и кабель должны находиться на расстоянии не менее 5 см от электропроводки и розетки электросети во избежание электрических помех.
6. Всегда отсоединяйте адаптер от главной розетки перед изменением или добавлением проводки в телефонную цепь.

Тестирование

После окончания монтажных работ нужно протестовать телефонную линию и установленную розетку на работоспособность. Можно проверить тональности звонка в каждом гнезде, а затем попросить знакомого перезвонить на установленный телефонный аппарат, чтобы убедиться, что он звонит. Если телефон не зазвонил, а телефонная розетка подключена правильно, то нужно выполнить проверку линий связи с помощью мультиметра.

Порядок действия:

1. Отключить телефонные линии, которые нужно протестировать, от тестовых гнезд. После отсоединения телефонные линии будут полностью открыты и готовы к тестированию.
2. Подождать минуту, пока телефонные линии полностью не отключатся.
3. Установить цифровой мультиметр в режим непрерывности.
4. Соедините измерительные провода цифрового мультиметра вместе.
5. Если мультиметр работает правильно, на его цифровом экране появится показание и он будет издавать звуковой сигнал.
6. Подключите один из цифровых мультиметров к одному телефонному проводу и подключите второй провод к другому телефонному проводу.
7. Если мультиметр не обнаруживает непрерывности, телефонные линии не касаются друг друга.
8. Если он обнаруживает непрерывность, телефонные линии не будут правильно работать.
9. Повторите тест для каждой пары телефонных линий. Как только каждая пара будет протестирована, можно будет определить, какие телефонные линии работают, а какие нет.

Автор:

Онлайн-заявка на кредит

Как спланировать и проложить телефонные кабели Провода и разъемы

Экспертное руководство по покупке и установке телефонных линий и разъемов с советами по переоборудованию проводных разъемов, четырехконтактных разъемов, модульных разъемов и проводных телефонов.

В этой статье:

Типы шнуров
Основы телефонной проводки
Проводка телефонных систем
Советы по безопасности телефона
Планирование маршрутов проводки

Методы прокладки проводов
Установка модульных телефонных разъемов
Установка второй телефонной линии.
Добавление нескольких линий. болты телефонной проводки.

Сетевой шнур. Этот плоский, часто серый шнур, одним концом вставляется в разъем, а другим — в телефон. Хотя вы никогда не должны сращивать линейные шнуры, вы можете «двухлинейные» шнуры соединить вместе с помощью небольшой муфты.

Двухлинейный означает, что вторая или отдельная телефонная линия вводится в дом, где уже есть соединение; это удобно для «подростковых» телефонов или при создании домашнего офиса с линией факса. Важно помнить, что телефоны работают при очень низком напряжении, поэтому, если вы планируете разместить телефон на расстоянии более 25 футов от существующей розетки, лучше проложить станционный провод ближе и установить там новую розетку.

Кабель телефонной трубки. Туго скрученный шнур, который соединяет трубку с основанием приземлившегося телефона, соответственно называется телефонным шнуром. Если вы заменяете один, убедитесь, что вы покупаете правильный тип для своего телефона, так как для разных телефонов требуются разные шнуры для телефонных трубок.

Станционный провод. Этот многожильный провод подключается к разъему сетевого интерфейса, через который в дом входят провода от вашего оператора телефонной связи. Его никогда не следует запускать на открытом воздухе, если он не помещен в кабелепровод или, что еще лучше, не заменен на версию с твердым сердечником, специально предназначенную для использования вне помещений.

Станционный провод бывает двухпарным (четыре жилы), трехпарным (шесть жил) и четырехпарным (восемь жил). Каждый провод имеет изоляцию с ярко выраженной оболочкой. Одна пара проводов предназначена для телефонной связи; остальные предназначены для резервного копирования, если по какой-либо причине выйдет из строя основные служебные провода, для заземления или для добавления дополнительных телефонных линий в будущем.

Соединения проводов. Место соединения нескольких телефонных линий, соединения проводов бывают нескольких вариантов. Есть блок на 42А, 4-проводное соединение проводов, или вы можете придумать свой собственный, используя стандартную распределительную коробку и гайки для проводов.

Модульные домкраты. Телефонная розетка соединяет линейный шнур с проводом станции. Есть несколько вариантов на выбор, в том числе одинарные, двойные и комбинированные гнезда для скрытого и накладного монтажа. Подробнее об этом ниже.

Домкраты скрытого монтажа обычно используются в новом строительстве, поскольку их можно прикрепить непосредственно к стойкам стены перед установкой гипсокартона или других типов стеновых покрытий. Если вы делаете ремонт, вы можете просто вставить специальный кронштейн в отверстие в стене, а затем прикрутить накладку домкрата к кронштейну. Самый простой способ — прикрепить домкраты для поверхностного монтажа к плинтусам с помощью коротких шурупов.

Чтобы добавить еще одну линию к разъему, используйте адаптер с двумя розетками; триплексный адаптер подходит для двух других линий.

Сколько домкратов вам нужно? Учитывая современный спрос на легкодоступные телефоны, факсимильные аппараты, компьютеры, системы безопасности и спутниковые развлекательные системы, строители нередко устанавливают в новом доме от 15 до 20 розеток. Как минимум, в доме должно быть по одной розетке на комнату и по две и более в тех комнатах, которые служат развлекательными центрами, домашними офисами и т.п.

Основы телефонной проводки

Когда вы ознакомитесь с основными компонентами домашней телефонной системы, вы будете готовы разработать стратегию маршрутизации. Начните с составления плана этажа вашего дома, показав текущее расположение всех домкратов. Затем добавьте, где вы хотели бы разместить новые домкраты. Это поможет вам определить самую простую систему для установки.

Подключение телефонных систем

Существует два основных способа подключения телефонной системы, каждый из которых имеет свои достоинства, поэтому подумайте, какой из них подойдет вам лучше всего. MConnors | MorgueFile

Шлейфовая проводка. Этот метод позволяет подключить несколько телефонных розеток к одной линии. В этой системе проводка начинается на стыке проводов, подключенном к разъему сетевого интерфейса вашего оператора телефонной связи, а затем идет от разъема к разъему. Шлейфовая система проводки легко и быстро монтируется.

Домашняя проводка.  Эта система телефонной проводки соединяет каждую розетку отдельно с общим проводным узлом. Установка немного более трудоемка и требует больше оборудования, чем гирляндная проводка, но у нее есть два явных преимущества: повреждение ограничено одним разъемом, поэтому проблему легко определить и устранить, и систему можно легко модернизировать по мере необходимости. развивающиеся потребности требуют.

Советы по безопасности при работе с телефоном

Несмотря на то, что в телефонных линиях присутствует слабый ток, при работе с ними необходимо соблюдать меры предосторожности.

• Никогда не работайте на телефонной линии, пока она не отключена. Для звонка телефона требуется более высокий уровень тока; если вы получите входящий звонок во время работы на линии, это может вызвать неприятный шок. Простое снятие трубки позволит избежать такого случая. Если у вашего телефона циферблат с подсветкой, найдите источник питания, обычно это небольшой трансформатор, и отключите его.

• Всегда держитесь за изолированные части проводов и для дополнительной защиты используйте изолированные инструменты.

• Узнайте прогноз погоды. Молния может вызвать опасный скачок напряжения в телефонной линии.

• Если у вас есть кардиостимулятор или дефибриллятор, вызовите специалиста для ремонта вашей телефонной проводки.

Планирование маршрутов электропроводки

Электропроводка может быть проложена от разъемов или от узла, где электропроводка входит в дом. Эмпирическое правило состоит в том, чтобы использовать метод или комбинацию методов, которые приводят к наименьшей длине провода. Телефонный провод продается в бухтах (это 100 футов) с прикрепленными разъемами. Стерен

Телефонная проводка тонкая, поэтому ее легко проложить, но также легко повредить. По этой причине не прокладывайте провода и не устанавливайте розетки:

• Вблизи любых источников тепла, таких как водопроводные трубы и воздуховоды, которые могут вызвать коррозию проводки.

• В пределах нескольких дюймов от электрических розеток, которые могут вызвать помехи в телефонной линии.

• В том же кабелепроводе или в той же распределительной коробке, что и провода электрической розетки, поскольку короткое замыкание может вызвать скачок тока в телефонном проводе.

• Рядом с кранами, раковинами, плавательными бассейнами, ваннами, душевыми, гидромассажными ваннами и любыми другими источниками влаги (включая сырые подвалы), где использование телефона может представлять опасность поражения электрическим током.

• Слишком близко к большим заземленным приборам на кухне.

Методы прокладки проводов

Существует несколько вариантов прокладки новой проводки при расширении телефонной системы. Проще всего просто оставить его открытым, хотя это не только некрасиво, но и делает проводку уязвимой для повреждения. Ниже приведены некоторые альтернативы:

Скрытие открытой проводки.  Чтобы защитить новую проводку и сделать ее максимально незаметной, осмотрите близлежащие шкафы, шкафы, стеллажи, дверные и оконные рамы, плинтусы и другую отделку. С помощью зажимов или скоб для телефонных проводов провод можно закрепить на любом из этих элементов, что сделает его почти невидимым. Еще лучше, если у вас есть ковровое покрытие, просто удалите оборудование по краям, проложите провод под ним, а затем снова прикрепите ковер

Прокладка провода через стены.  Если стены вашего дома сделаны из гипсокартона (в отличие от планок и штукатурки), очень легко просверлить стену, чтобы провести телефонные провода из одной комнаты в другую. Найдите место между стойками (использование электронного искателя шипов делает это надежным) и просверлите стену прямо над отделкой сверлом на 1/4 дюйма длиной не менее 5 дюймов. Вставив провод в соломинку, можно легко провести провод через стену.

Межэтажная проводка.  В то время как для прокладки телефонного провода между комнатами почти всегда требуется вырезать отверстие в стене, проложить линию по вертикали на самом деле проще, чем по горизонтали. Вы просто прокладываете провод через одну стену, вниз под полом, а затем обратно в отверстие в стене соседней комнаты.

Установка модульных телефонных разъемов

Все современные телефоны предназначены для использования с модульными разъемами, поэтому перед расширением телефонной системы вам придется перейти на модульные разъемы, если у вас их еще нет. Модульная телефонная настенная панель разработана для установки в стандартную электрическую коробку. Leviton

Преобразование телефонных розеток

Проводные розетки.  Телефонные соединения, установленные до 1974 года, называются «фиксированными», поскольку телефон нельзя было отключить. Так называемый «блок» крепился непосредственно к стене или обшивке, а «заподлицо» фактически размещался в стене и закрывался планшайбой круглой или прямоугольной формы.

Легко заменяется как блочное, так и скрытое соединение. Просто снимите крышку с помощью отвертки и замените ее соответствующим модульным переходником.

Четырехконтактный разъем.  В портативных телефонах часто используется четырехштырьковый разъем, установленный на стене или отделке, или разъем для скрытого монтажа в корпусе, закрытом лицевой панелью. Вы можете либо заменить четырехконтактный разъем на модульный, либо использовать подключаемый адаптер, который подходит для четырехконтактного разъема.

Проводные телефоны.  Настольные телефоны с проводным подключением — это телефоны с постоянным соединением между линией и телефоном. Чтобы преобразовать их, просто снимите корпус телефона и установите переходник сетевого шнура.

Проводные настенные телефоны не могут быть преобразованы. Вместо этого вы должны сначала удалить телефон, что оставит провода открытыми. Не позволяйте им упасть обратно в стену, потому что они понадобятся вам для установки нового модульного домкрата.

Установка модульных телефонных розеток

После того, как вы установили электропроводку, пришло время установить новые модульные розетки. Для этого быстрого и простого процесса требуется только отвертка.

Тремя наиболее распространенными типами модульных розеток являются розетки для скрытого монтажа, настенные телефонные розетки и розетки для поверхностного монтажа.

Обратитесь к инструкциям того, что вы выбрали, чтобы убедиться, что вы правильно подключили каждый провод к правильной клемме; провода имеют цветовую маркировку для облегчения установки. Также ищите качественные разъемы со специальными клеммами для размещения дополнительной проводки, что позволит вам проложить еще один разъем, если вам понадобится в будущем.

После выполнения подключений дважды проверьте, не вставлено ли более одного проводника в один разъем терминала.Mconors | МоргФайл

Установка второй телефонной линии

Если вы добавляете только одну линию, просто позвоните своему оператору телефонной связи и попросите его дать вам номер этой линии. Стандартный телефонный провод имеет четыре жилы; в доме только с одним телефонным номером обычно используются только два провода, а два других остаются для отдельной линии.

В некоторых старых домах нет четырех проводников; если это ваш случай, вам нужно будет добавить провода к существующему разъему или, при необходимости, добавить новый разъем.

Если вы хотите иметь телефон с несколькими линиями, как это часто бывает в домашнем офисе, вам понадобится разъем RJ-14, то есть он рассчитан на две линии, вместо разъема RJ-11, который предназначен для одна линия. Если в гнезде есть только одна розетка, вы можете подключить адаптер с несколькими розетками.

Добавление нескольких линий

Если вы хотите добавить более одной телефонной линии, ваш поставщик услуг телефонной связи должен будет выполнить подключения к разъему сетевого интерфейса. Если вам нужен интерфейсный разъем большего размера, для его установки придется приехать специалисту по обслуживанию. После установки станционный провод должен быть проложен к стыку проводов, корпусной коробке или патч-панели, в зависимости от того, что у вас есть, и оттуда будут выходить провода для новых телефонных линий.

Стандартный станционный провод состоит из трех пар проводников, поэтому на нем можно разместить три дополнительных линии. Кабель связи категории 5 имеет четыре пары проводов, которые, помимо обычных телефонных соединений, также могут управлять передачей компьютерных данных со скоростью до 100 мегабит в секунду. Модульные разъемы и линейный шнур, рассчитанный на три телефонные линии, легко доступны.

Если вы хотите добавить более четырех телефонных линий, возможно, лучше проконсультироваться со специалистом относительно размещения проводов станции, линейного шнура и разъемов.

Расширение вашей телефонной системы

Независимо от того, добавляете ли вы одну линию или несколько, шаги по расширению вашей телефонной системы одинаковы — подключение к существующей системе, прокладка проводов к новым гнездам и установка новых гнезд. Самый простой способ чтобы расширить телефонную систему, нужно проложить новый провод от существующей телефонной розетки или соединения проводов. Телефонные разъемы и разъемы легко соединяют провода. Вы просто отвинчиваете соединение проводов, вставляете проводники в пазы и затягиваете узел, который также затягивает проводники.

Если нет розетки или разветвления, где вы хотите проложить новую проводку, поищите ближайшую проводку станции вдоль плинтусов и балок, внутри шкафов и шкафов. Когда вы найдете его, если вы можете найти в нем 3 дюйма провисания, вы можете разрезать его и прикрепить к телефонной розетке или проводному соединению.

Если вы не можете найти слабину ни в одном из проводов станции, вы можете отрезать один рядом с желаемым местом и установить два гнезда или соединения проводов на расстоянии 2 дюймов друг от друга. Концы отрезанного провода можно прикрепить по одному к каждому стыку, а затем отдельный кусок провода может соединить короткое расстояние между ними.

Tagged phonetelephones

Телефонная и ISDN проводка

Телефонная и ISDN-проводка

---

телефон Электропроводка

Для подключения обычного добавочного телефона к обычной телефонной линии требуется Вторичный сокет, подключенный обратно к ведущему разъем и все остальные вторичные разъемы параллельно (все подключенные вместе). При этом используются две пары для подключения от одного сокета к другому.

Для подключения добавочного телефона от офисной АТС обычно требуется главный розетка для каждого внутреннего номера, подключенного обратно к PABX или распределению коробка. При этом используется одна пара для каждого расширения.

Для подключения дополнительных разъемов ISDN требуется Cat5/ISDN RJ45. разъем. Каждая розетка соединяется с предыдущей в последовательной цепочке . расположение обратно к точке завершения сети главного сокета или PABX, или распределительная коробка.

Распределительную коробку можно использовать для организации проводка при подключении дома/офиса к офисной АТС, так как каждый добавочный номер имеет быть подключенным к одной точке. Их также можно использовать для сети. Кабели 10base-T.

Для ISDN или телефонной связи используется обычный телефонный кабель. сокеты и могут быть использованы для работы в сети. Однако для сетевых кабелей Рекомендуется Cat5.

Хотя на розетках можно использовать винтовые клеммы, часто это проще и удобнее. надежнее использовать IDC (соединитель смещения изоляции) вместо. Для этого требуется инструмент, который проталкивает кабель в разъемы.

Главные розетки

Главные розетки используются для подключения добавочных номеров PABX. На самом деле есть два типа — обычный мастер-сокет и мастер-сокет PABX, но либо будет работать на АТС. Разница в том, что обычный главный сокет включает в себя ограничитель перенапряжения и используется там, где пара кабелей подходит к розетка находится на конце длинного кабеля, который может улавливать эффекты молнии поблизости (это не надежная защита от молнии).

Пара проводов подключена к контактам 2 и 5 главного разъема. Затем расширения можно запускать с использованием пар на 2/5 и 3/4.

Фактические соединения обычно окрашены следующим образом:

	Цвет		Применение
1	Зеленый/Белый		Запасной
2	Синий/Белый		Телефон
3	Оранжевый/белый		Кольцо
4	Белый/оранжевый		Земля
5	Белый/Синий		Телефон
6	Белый/зеленый		Запасной

Если используется заземление (обычно только для некоторых типов таксофонов с импульсным счетчиком) или оборудование для регистрации вызовов), тогда будет входящее заземление к мастер-розетке (обычно устанавливается как мастер-розетка BT).

Вторичные розетки

Разница между мастером и вторичным сокетом в том, что мастер включает конденсатор и резистор для извлечения кольцевого тока на контакт 3. Без этого ваш телефон не будет звонить.

Соедините все вторичные розетки вместе, соединяя контакты 2 и 5 в качестве одной пары и 3 и 4 в качестве другой, и всегда соединяя все провода к одним и тем же контактам на всех розетках и подключение всех провода обратно в основную розетку.

ISDN-розетки

Розетки ISDN — это 8-контактные розетки RJ45, подключенные следующим образом: (RJ45 также используется для данных Cat5 и телефона)

	Цвет		Кат5 10baseT/тел.	ЦСИС
1	Белый/оранжевый		Передача+/-	Сила 3 опционально
2	Оранжевый/белый
3	Белый/зеленый		Прием +	ТЕ->НТ +
4	Синий/Белый		Телефон А/Б	НТ->ТЕ +
5	Белый/Синий			НТ->ТЕ —
6	Зеленый/Белый		Rx-	ТЕ->НТ —
7	Белый/Коричневый			Сила 2 опционально
8	Коричневый/Белый

Удлинительная проводка для линии ISDN2 должна последовательно соединена по на каждую розетку подключение к последнему обратно к блоку NT. Вы можете иметь один терминал до 800 м от блока NT или любое количество в пределах 150 м (общая длина). В последней розетке на кабеле должны быть включены согласующие резисторы, и у NT должно быть отключено завершение. Для кабеля более 150 м NT должен быть настроен на длительное время подключения (скорость света играет часть здесь!). Розетки могут быть обычными розетками данных RJ45, за исключением последний должен иметь согласующие резисторы 100 Ом между 3-6 и 4-5. Полярность должны быть сохранены.

На NT (коробка, подключающаяся к линии BT) два переключателя, один для IN/OUT указывает, что согласующие резисторы в коробке внутрь или наружу. Другой отмечен L / S, что указывает на длинные или короткие линии.

Вы можете подключить ISDN, используя только две пары (4/5 и 3/6) в качестве дополнительных пары являются необязательными линиями электропередач. Дополнительные линии электропередач не используются большинство телефонов ISDN, поскольку на 3/4/5/6 также подается питание. Обратите внимание, что стандартная линия BT не имеет достаточной мощности для работы обычного ISDN-телефона, но это уместно там, где удлинители проводки от офисной АТС с внутренним линии ISDN.

Розетки RJ45/Cat5 поставляются как одинарные, двойные или двойные с телефоном. розетка на той же пластине.

Кабели 10base-T

Можно использовать обычный телефонный кабель для сетевого кабеля 10base-T, но рекомендуется использовать правильный кабель Cat5. Также рекомендуется подключите все 4 пары к каждой розетке Cat5 RJ45.

Информацию о проводке штекера категории 5 см. на этой странице

Однако… При желании можно провести обычный телефонный кабель 4 пары от ваша распределительная коробка в каждую точку вашего дома/офиса и установите двойную розетку Cat5/RJ45 и главную розетку (изображение вверху страницы). Этот позволяет прокладывать сетевые кабели, удлинители ISDN и телефон.

Чтобы 4 пары работали на все три задачи, нужно подключить одну пару для телефона (2/5 на основную розетку) и 3 пары на розетку RJ45.

10baseT требуется только 1/2 и 3/6, в то время как ISDN требуется только 3/6 и 4/5, поэтому, подключив 1/2, 3/6 и 4/5, вы можете использовать розетку для любой цели. (Помните, однако, что вы должны использовать согласующие резисторы на 100 Ом в конец внутреннего расширения ISDN, что может нарушить работу 10base-T).

Очевидно, что это решение не рассчитано на будущее, поскольку полностью структурировано по категории 5. кабели, но для домашнего офиса это дешевое решение.

Инструмент IDC

Соединители с врезным контактом (IDC) — это быстрый и надежный способ подключение цельного телефонного кабеля к розеткам и разъемам.

Контакты не размыкаются, как винтовые клеммы, и не короткое замыкание из-за снятия слишком большого количества изоляции. Вы можете нормально при необходимости вставьте четыре провода в каждую точку IDC.

Вы можете использовать простой пластиковый инструмент IDC, чтобы вставить провода в контакты, или вы можете использовать профессиональный инструмент IDC с резаком, который аккуратно обрезает лишний провод, укради один у инженера BT, если сможешь.

 .

Поместите провод через контакт и сильно нажмите на него инструментом. С профессиональным инструментом он щелкнет и отрежет лишнее, когда вы протолкнул провод домой с достаточным усилием. Вам не нужно раздеваться изоляция каждого провода. Вы должны использовать только правильный инструмент IDC, и никогда не отвертка Гэри.

Профессиональный инструмент также имеет крючок, чтобы вы могли легко вытащить любой нужные провода (полезно при использовании распределительной коробки). Он также имеет зажим, который можно прикрепить к воротнику инструмента, чтобы остановить режущее действие (полезно, когда провод должен продолжаться до другого контакта а не отрезать).

Распределительная коробка

А распределительная коробка имеет неоценимое значение для организации проводки и позволяет вносить изменения на более позднем этапе.

Сам ящик имеет пластиковые панели по бокам, которые можно снять, что позволяет несколько коробок рядом, чтобы сделать распределительную коробку большего размера. Есть также вырезы разного размера для ввода кабелей в коробку сбоку, и отверстия сзади для ввода кабелей сзади.

Каждая планка разъемов рассчитана на 10 пар, коробка занимает всего 5 полос. Каждая пара пронумерована от 1 до 9/0, чтобы пары могли быть легко идентифицированы. Полосы имеют прорези и штифты сзади, чтобы позволить кабели должны быть аккуратно подключены и привязаны к задней части полосы.

Каждая полоска имеет две стороны, соединенные вместе, хотя тест разъем можно вставить, чтобы разделить соединение между каждой стороной полосы и может быть использован для тестирования.

Простым способом соединения этих коробок является установка всех постоянных проводку с одной стороны полос, а затем проложить проводку с другой стороны до патч к другим полосам. например проводка в доме/офисе идет к один размер одной полосы, а проводка к АТС идет в одну сторону от другой полоса, а затем провода соединяются между собой. Эта договоренность позволяет соединения легко заменяются без необходимости перемещения стационарного проводка была аккуратно обрезана по длине и закреплена на полосах.
