Как соединить розетки: Как подключить кабель к розетке | Полезные статьи

почему так нельзя делать, правильные схемы по ПУЭ

Разводка линий электропитания в квартире и отдельных помещениях (в той же кухне) — отдельный этап проектирования жилья. Специалисты используют разные варианты подключения исходя из того, сколько точек подключения запланировано, какое оборудование планируется использовать. Один из самых популярных вариантов — подключение розеток шлейфом.

В этой статье рассмотрим, почему, несмотря на распространенность способа, так делать нежелательно.

Содержание

Что такое шлейфовое соединение

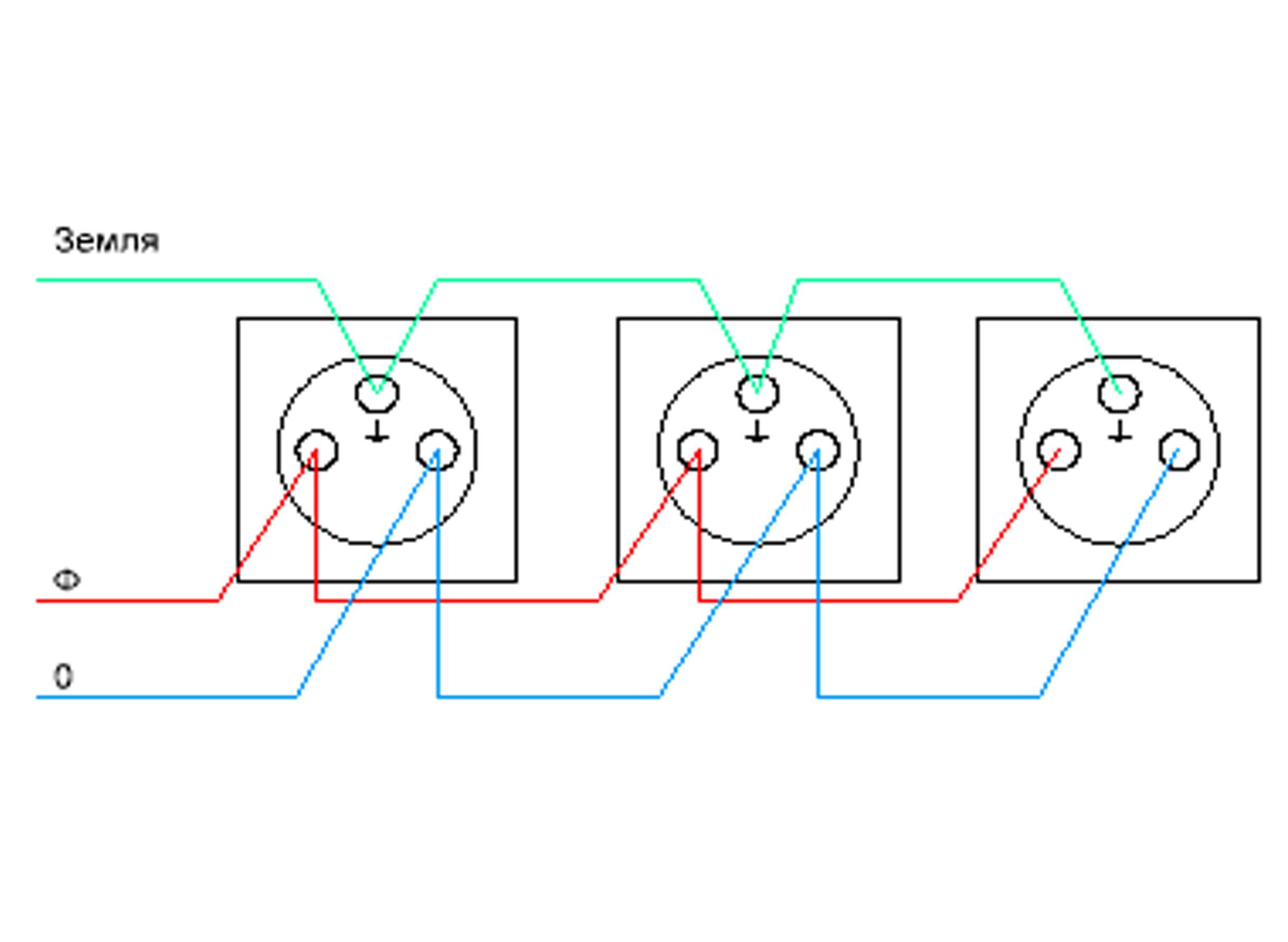

Шлейф — это несколько последовательно подключенных розеток, соединенных с одним автоматом на электрическом счетчике. Коммуникация между блоками выполняется без распределительных коробок.

Напряжение, фаза и нулевой провод, подводится к «первой» в линии розетке, на остальные оно подается жилами, соединяющими соответствующие контакты. Такой прием актуален, если на конкретной точке устанавливается 2-3-4 постовой блок розеток.

Плюсы подключения соединения розеток шлейфом

Применение шлейфов в электрике обосновано по нескольким причинам. Например, существенная экономия кабеля, снижение трудозатрат по его прокладке и соразмерное уменьшение сметы, если работы будет выполнять подрядчик.

Подрозетники могут выполнять функцию распределительной коробки, к ним проще получить доступ, чем к элементам, расположенным под потолком. Или над ним, если речь идет о натяжной конструкции.

Еще преимущества:

1. Специальные обжимные гильзы позволяют получать надежные соединения без разрыва.
2. Прокладывать кабель можно открытым, скрытым, комбинированным способом.
3. Меньше затраты на защитные устройства, устанавливаемые рядом с электросчетчиком.

Полезные статьи:
Грамотное проектирование электрики на кухне

Как сделать или перенести розетки на кухне во время или после ремонта

Какие розетки лучше ставить на кухню — и сколько нужно?

Можно не задумываться, сколько розеток поставить на момент проведения капитального ремонта. И добавлять их по мере необходимости, если количество одновременно подключенной техники в квартире со временем увеличится.

Важно, что для этого не придется нарушать отделку на стенах и потолке, достаточно сделать «косметику» в той зоне, куда предстоит продлить шлейф. Правда, при планировании таких работ желательно учитывать недостатки способа.

Минусы электрического шлейфа

Пока отложим разговор о требованиях ПУЭ (правил установки электрооборудования) и отметим те недостатки, из-за которых рекомендуется отказаться от шлейфов в квартире.

Первый и основной недостаток — это чрезмерно высокая нагрузка на кабель, если к розеткам будут подключаться мощные приборы вроде чайника, микроволновой печи, духового шкафа.

Читайте также:

Правила и особенности установки розетки для электроплиты

Типовое сечение медного провода в 2,5 мм предназначено для нагрузки максимум до 16 А.

Подключить шлейфом можно оборудование с низким потреблением — телевизор, ресивер, проигрыватель дисков, светильники и т. д.

Если его превысить, отключится защитный «автомат» в щитовой.

При длительной эксплуатации на пределе допустимого неизбежен сильный нагрев в области, где прокинут кабель. С риском порчи внешнего вида декоративного покрытия из-за повышенной температуры. Или даже пожара в случае открытой прокладки по легко возгораемому материалу. В любом случае, система доставит массу неудобств по причине постоянного отключения электропитания.

Нормативная база

Теперь о том, законно ли это, подключить шлейфом розетки. Правила ПУЭ дают отчасти спорную информацию. Так, согласно п. 1.26 ответвления допускается выполнять в коробке или в корпусе электрического изделия. Получается, что розетка вполне подходит для такой цели, чем пользуются поклонники схемы подключения шлейфом. Но есть и ограничения. Например, п. 7.144 запрещает шлейфовать защитное заземление.

То же относится к нулевым проводникам. Вывод простой: нет смысла изучать вопрос, какое количество розеток можно подключить шлейфом или как соединять розетки между собой в подрозетнике. Пусть формально можно сделать последовательную линию фазы. Но на практике это бессмысленно, т.к. обычно прокидывают трехжильный кабель, где имеются все три необходимые контакта: фаза, ноль и «земля».

Поэтому рекомендованное решение при выборе между шлейфом или звездой всегда будет вторым.

Да, каждый отдельно взятый контур придется оснастить отдельным автоматическим выключателем или устройством УЗО, предусмотреть достаточно места под защитное оборудование к щитовой. Зато короткое замыкание, например, в духовке не выведет из строя электропитание по всему жилью, а позволит продолжать пользоваться приборами, подключенными к другим контурам.

Читайте также:

Как сделать электропроводку на кухне — выбрать схему разводки, проложить кабель, установить щиток и розетки

Выдвижные, встраиваемые, скрытые розетки в кухонный гарнитур и столешницу

Выводы

Самостоятельно сделанный ремонт — это большая экономия бюджета. Но при отсутствии навыков работы с электрооборудованием желательно поручать задачу электрикам со стажем. Из-за проблем с проводкой случается до 80% пожаров. Поэтому лучше все сделать в соответствии с электротехническими правилами и пользоваться помещением без рисков пострадать.

Понравилась статья? Расскажите о ней друзьям:

Как подключить розетку

Содержание

1. Меры безопасности при подключении электрических розеток
2. Как подключить розетку
3. Подключение розетки с заземлением

Меры безопасности при подключении электрических розеток

Во всех видах электрических работ должны соблюдаться меры безопасности, в том числе и при подключении розетки. Перед подключением розетки нужно отключить вводной автомат в подъезде или в домовом электрощите. Если имеются групповые автоматы, то отключают автомат для этой устанавливаемой розетки.

Подключение розетки

Отключив нужный автомат, закройте дверцу электрощита на замок или примите другие меры от случайной подачи напряжения при подключении розетки. Далее проверяется отсутствие напряжения в розетке индикатором напряжения или вольтметром. Перед проверкой индикатором напряжения, проверить его работоспособность на другой работающей розетке.

Как подключить розетку

Перед подключением розетки должен быть установлен подрозетник и протянут кабель. Наружная изоляция кабеля снимается на 15 см. Это для кабеля с двойной изоляцией марки ВВГ, ПВС. Наружная изоляция подрезается вдоль кабеля острым ножом, выворачивается и обрезается в конце надреза.

При снятой внешней изоляции кабеля провода удобнее разводить и легче сгибать. Изоляция с жил проводов снимается от 5 до 10 мм, в зависимости от вида крепления. При обычном креплении, очищенный от изоляции на 5 мм провод вставляется в клемму розетки и затягивается винтом.

Подключение одной розетки с заземлением

Если вы выбрали более крепкий и надежный вид крепления на кольцо, изоляция очищается примерно на 10 мм и делается кольцо от 4 до 5 мм в диаметре. При креплении провода на кольцо, загиб кольца должен располагаться по ходу движения винта по часовой стрелке.

Методы подключения обычный и на кольцо

Это нужно, чтобы кольцо не разгибалось при затягивании винта, а наоборот сжималось. При креплении на кольцо, площадь контакта провода максимальная и он меньше греется. Если в разводке розеток используется кабель с медной многожильной жилой, то после снятия с него изоляции жила обслуживается.

Расположение клемм розетки

Затягивать винты крепления клеммы розетки нужно крепко, но не настолько, чтобы сорвать резьбу. Под головку винта ставится граверная шайба (пружинная), для надежности крепления. Кабель для розеток лучше прокладывать с цветной изоляцией провода.

Фазный провод ставьте на левый или верхний контакт розетки. Это в будущем вам поможет в поиске неисправностей розетки. Вы будете знать, где должна находиться фаза. Но это условие не обязательное.

После подключения аккуратно вставляют розетку в подрозетник и разводят провода так, чтобы они не соприкосались между собой, не задевали клеммы и не попали под винты крепления розетки.  Крепление розетки в подрозетнике может быть винтовым или с помощью специальных лапок.

Двойная розетка с боковыми заземляющими контактами и шторками на контактах

В этом случае перед установкой розетки с лапками их раскручивают (ослабляют), а при установке розетки в подрозетнике затягивают.  Во время установки в подрозетник следите, чтобы розетка не выходила за плоскость стены. В конце установки розетка закрывается декоративной крышкой.

Подключение розетки с заземлением

Перед подключением розетки с заземлением должен быть проложен трехжильный кабель с желто — зеленым заземляющим проводом. На розетки с заземлением имеется третья клемма с обозначением заземления. Распознать клемму заземления также можно по расположению заземляющего контакта на розетке. Видите, как подключить розетку с заземлением решается так же просто, как и подключение обычной розетки.

Подключение блока розеток шлейфом

Подключение двойной розетки с заземлением или без него так же не трудно. Обычно двойная розетка или блок розеток имеет те же клеммы, что и одинарная розетка, а шлейф или параллельное соединение, уже имеется в блоке розеток. И подсоединение проводов у него делают как в обычной розетке.

Если же нужно установить несколько рядом стоящих, отдельных розеток, то соединяются клеммы розеток параллельно, т. е. к клемме розетки будет идти два провода, один подходящий, а другой отходящий. Есть еще один, более надежный способ соединения проводов у таких розеток.

Соединение розеток шлейфом без разрыва проводов

Провода на клеммах розетки не обрезаются, а только снимается 10 мм изоляции в нужном месте, делается кольцо и затягивается винтом с гравером, и так до полного подключения первой розетки. Провода от первой розетки прокладывают на вторую розетку, а первую полностью устанавливают на место.

Далее, для второй розетки также снимается изоляция на цельном проводе в нужном месте, а остаток проводов протягивается к третьей розетке и так далее. Провод обрезается только на последней розетке. Такое кольцевое соединение более надежно и безопасно. Для блоков розеток нужно рассчитывать сечение кабеля для полной нагрузки всех розеток.
