Как собрать дверной врезной замок. Врезной замок

Содержание

1. Как собрать дверной врезной замок. Врезной замок
2. Как разобрать дверной замок входной двери. Замена замка на входной металлической двери: порядок действий и рекомендации
   • С чего следует начать
   • Порядок действий
   • Цилиндровый механизм
   • Механизм сувальдный
   • Ригельные механизмы
   • Практические рекомендации
3. Ремонт защелки дверного замка. Сломалась защелка на входной двери —, что делать?
4. Как собрать сувальдный замок. Разбираем/собираем сувальдный замок своими руками
5. Как собрать накладной замок. Как выбрать замочный механизм
6. Дверной замок apecs устройство. Отличительные характеристики замков
7. Как собрать дверной замок межкомнатной двери. Защелка с фиксатором
8. Видео урок # 27. Как собрать сувальдный замок.

Как собрать дверной врезной замок. Врезной замок

В некоторых случаях, например, если в квартире проживает две семьи, для межкомнатных дверей требуется замок, который при необходимости закрывается на ключ. Для этой цели подойдет врезная модель запирающего устройства, оснащенного личинкой для ключа. По внешнему виду она походит на замок для входных дверей и имеет такой же, но более простой и менее прочным ко взлому механизм.

Врезной замок, который в ряде случаев подойдет для межкомнатных дверей.

Цилиндр замков для внутриквартирного применения может быть двух видов — это «ключ-вертушка» и «ключ-ключ». В первом случае, зайдя в комнату, в личинку не придется вставлять ключ, чтобы закрыться — необходимо просто повернуть вертушку.

Этот тип замков, благодаря своей несложной конструкции, достаточно надежен и долговечен.

Врезной сувальдный замок.

Сувальдный замок тоже относится к категории врезных устройств, он отличается своей надежностью и высокой степенью защиты. Применяется этот вариант запирающего устройства как для входных, так и внутриквартирных дверей. Для фиксации язычка-засова в этих моделях используются пластины-сувальды, имеющими различные по форме пазы. Для каждой из сувальд предназначается конкретная бороздка, нанесенная на ключ. Замок может быть открыт только в том случае, если пластины займут правильное положение, освободив проход для движения ригеля. Такие замки на внутренние двери часто устанавливаются в офисных зданиях – в жилых помещениях их применяют крайне редко.

К недостаткам врезных замков можно отнести относительную сложность монтажа, а также зависимость выбора устройства от толщины двери, так как для него придется выбирать с торца в полотне глубокий и довольно высокий паз.

Как разобрать дверной замок входной двери. Замена замка на входной металлической двери: порядок действий и рекомендации

Ситуации, когда утеряны ключи, механизм работает некорректно и тому подобное встречаются довольно часто. А потому многие сталкиваются с необходимостью замены замка на металлической входной двери. Зная конструктивные особенности запорного устройства и специфику его монтажа, все можно сделать самостоятельно, не тратя время на поиски профессионала.

С чего следует начать

Идти сразу же в магазин, как сейчас принято говорить, контрпродуктивно. Прежде всего, следует разобраться, что действительно необходимо – поменять замок в железной двери или его личинку. В последнем случае все сведется к небольшим затратам как по деньгам, так и по времени.

В стальные двери в основном устанавливаются сувальдные замки или цилиндровые. Ключи к первым представляют собой стержень, на конце которого пластина с вырезами. Здесь уже придется думать, как заменить замок в металлической двери, так как привычная вставка-секретка в нем отсутствует.

Если же модель цилиндровая, то в большинстве случаев достаточно установить новую личинку. К запорным устройствам этого типа прилагается плоский ключ с зубчиками по всей длине рабочей части. Это более простой вариант ремонта.

Порядок действий

Цилиндровый механизм

Как уже отмечено, снимать этот замок с двери не нужно. Производится лишь несколько несложных манипуляций:

• Демонтаж бронепластины (устанавливается не всегда).
• Проворачивание ключа до упора (язычок должен быть утоплен полностью).
• Снятие защитной накладки (крепится на торце дверной створки).
• Выкручивание стопорного винта.
• Удаление личинки. Если она не вытаскивается, следует слегка повращать ключом, чтобы язычок совпал с прорезью скважины.
• После установки новой личинки все действия выполняются в обратной очередности.

Механизм сувальдный

Здесь уже речь идет не о частичном ремонте запора, а о его полной замене. Хотя есть и варианты. Если изделие импортное, то вполне возможна смена сердцевины с перекодировкой сувальд (внутренних штифтов, обеспечивающих уровень секретности). Отдельные производители поставляют на рынок запасные элементы с комплектом ключей «под них».

Алгоритм действий то же, но есть некоторые отличия:

• запорный механизм придется извлекать полностью. Порядок его разборки указывается в прилагаемой инструкции;
• для того чтобы снять замок, прежде необходимо демонтировать ручки.

Ригельные механизмы

В данном случае знаний, как поменять замок в металлической двери более простой конструкции, явно недостаточно. Упоров, в зависимости от модели, бывает несколько, и выходить они могут из полотна в разных местах – как сбоку, так и внизу, вверху. Именно их наличие существенно осложняет работу; если есть такая возможность, лучше снять створку.

• Полотно укладывается на пол.
• Производится его частичная разборка для обеспечения доступа к внутренним механизмам. Кстати, в китайских дверях такое проделать самостоятельно не всегда возможно, а потому придется обращаться к специалисту.
• Ослабляются тяги ригелей.
• Производится их отсоединение от замкового устройства.

Внимание! С ригелями необходимо работать крайне осторожно. Малейшая деформация (изгиб) стержня приведет к тому, что он не будет стопорить дверь в своей «ответственной» точке по причине несовпадения гнезда с торцевой частью упора.

Далее все аналогично порядку демонтажа/установки сувальдного механизма или цилиндрового.

Замена замка на входной металлической двери особой сложности не представляет, если быть внимательным и аккуратным. Последнее предполагает необходимость соблюдения ряда правил:

• порядок действий желательно записывать; что и после чего демонтировалось (выкручивалось). Случается так, что по какой-то причине в ремонте делается перерыв. А надеяться на память, тем более, впервые столкнувшись с заменой замка, не самое лучшее решение;
• все снятые детали не кидаются в одну кучу, а раскладываются на полу (на тряпочке) в определенной последовательности, слева направо. Это гарантирует, что после ремонта «лишних» запчастей (а подобное нередко случается) не будет.

Такая предусмотрительность позволит произвести установку нового (или отремонтированного) замка быстро и качественно.

Практические рекомендации

• Изначально ориентируясь на сувальдный замок как самый сложный, лучше купить одно из изделий импортного производства. Их ремонт несколько проще, так как в розницу можно приобрести практически все необходимые для замены детали. Кроме того, есть возможность «перенастройки» сувальд. А вот большинство отечественных образцов перекодировке не поддается.
• Чтобы реже сталкиваться с проблемой, как поменять дверной замок, его нужно периодически смазывать. Причем не обязательно производить демонтаж и разборку механизма. Достаточно шприца, игла которого свободно входит в скважину. После впрыскивания машинного масла требуется лишь несколько раз провернуть ключ в стороны, до предела.

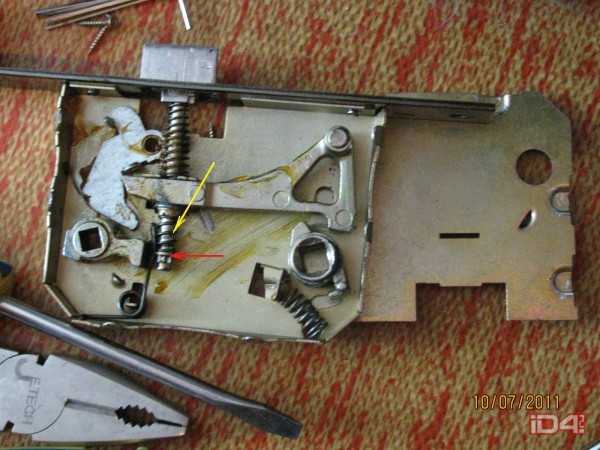

Ремонт защелки дверного замка. Сломалась защелка на входной двери —, что делать?

Этот материал подготовлен специалистами компании «ЭлектроАС».
Нужен электромонтаж или электроизмерения? Звоните нам!

Часто распознать, когда сломалась защелка можно на начальном этапе. Обычно механизм начинает заранее подавать сигналы о неисправности: подклинивает, появляются щелчки при работе, закрывается с трудом. Иногда случается так, что защелка неожиданно стала заедать или вовсе вышла из строя. Если дверь не открывается, то нужно обратиться к профессионалам по вскрытию защелок . В таком случае стоит определить тип защелки и подготовить все необходимые инструмент для демонтажа устройства.

Защелки могут быть установлены на многие типы запорных механизмов:

• цилиндровые;
• сувальдные;
• электромеханические;
• кодовые;
• комбинированные.

Разновидности защелок :

• фалевые – имеют язычок косоугольной формы;
• роликовые – комплектуются подпружиненными роликами, которые вращаются;
• магнитные – удерживают полотно в закрытом положении, не запирая ее;
• задвижные – одновременно выполняют функцию защелки и запорных ригелей;
• электромеханические/электронные – приходят в движение дистанционно, с применением запрограммированных карточек или ключей.

Магнитные, фалевые и роликовые защелки устанавливаются как на межкомнатных, так и на входных металлических дверях, включая полотна, которые граничат с улицей. Задвижные защелки чаще используются для входных офисных и квартирных дверей. Электромеханические же устанавливают на входные полотна в подъездах, калитках и секретных объектах.

Запорные устройства в виде защелок устанавливаются только на распашные двери. Для раздвижных конструкций используется другой вид фурнитуры.

В запорных механизмах накладного типа главной функцией защелки является возможность закрытия без применения ключа. Удобство ее использования заключается в том, что помещение не останется открытым даже в том случае, когда вы забудете его запереть – защелка сработает автоматически.

Стоит также отметить, что в этом заключается и главный недостаток защелок, не оборудованных вертушками – часто происходят случаи, когда жильцы захлопывают дверь, оставив ключи дома.

Почему ломается защелка на входной двери.

Производители дверной фурнитуры могут использовать при изготовлении подвижных элементов механизма мягкую сталь, а также медные и алюминиевые составы, которые не способны выдерживать высокие нагрузки. Основными причинами выхода из строя замочных механизмов можно:

1. Перекос коробки или дефекты дверного полотна. В результате перекоса защелкивающийся язычок смещается относительно отверстий ответной планки. Дефект дверного полотна также связан с его неправильным ходом относительно пола/коробки. Неплотный притвор и неравномерность закрывания двери могут стать причиной «затирания» полотна по полу. При этом, в открытом положении запор функционирует нормально, а в закрытом состоянии ключ может поворачиваться лишь до того момента, пока ригель не упрется в ответную планку.
2. Засорение устройства изнутри или ржавчина. Пыль с улицы проникает в замочную скважину и со временем смазка пересыхает. Это приводит к образованию грязи и наслоений внутри замочного механизма. Постепенно затрудняется работа подвижных элементов системы и возникает поломка.
3. Износ либо поломка внутренних элементов замка . Поломку можно увидеть, когда при открытой двери замок работает неправильно или вовсе не работает. Для диагностики и последующего ремонта запорный механизм нужно снять, разобрать и произвести очистку от грязи.

Как собрать сувальдный замок. Разбираем/собираем сувальдный замок своими руками

Секрет сувальдного замка гораздо больше по размеру, чем личинка цилиндрового запирающего устройства. Получить доступ к элементам секрета гораздо проще, а значит собрать и разобрать до конца подобный замок можно без специальных инструментов. Однако перед демонтажем секрета сверьтесь со схемой, ведь положение сувальдных пластин в разных замках может отличаться.

Чтобы разобрать сувальдный замок нужно подготовить отвертку, подходящую смазку и ветошь. Прежде всего, выкручиваем крепежные элементы, удерживающие крышку корпуса замка. Снимаем крышку, обнажая тем самым секретный механизм и остальные элементы, находящиеся в корпусе. Нас будет интересовать подпружиненная стопка металлических пластин с причудливыми вырезами, это и есть секрет замка.

Отводим пружины в сторону и извлекаем стопку пластин из корпуса. Обратите внимание, что пластины нанизаны на специальные крепежные элементы и непосредственно соприкасаются со стойкой хвостовика. Благодаря этому собрать пластины как-то иначе довольно трудная задача.

Произведя с пластинами нужные нам манипуляции, собираем секрет обратно. Пластины в стопке располагаются в определенном порядке, изменение этого порядка приведет к перекодировке секрета. Значит нужно собрать пластины в той же последовательности. Вставляем пластины по одной в крепежные элементы секрета и поочередно подпружиниваем. Как только все элементы будут установлены, можно закрывать и привинчивать крышку корпуса замка.

Как собрать накладной замок. Как выбрать замочный механизм

Можно вставить в дверное полотно следующие защитные устройства:

• цилиндровый;
• ригельный;
• электронный;
• сувальдный;
• кодовый.

Для каждого устройства характеры определенные минусы и плюсы. Цилиндровый замок состоит из маленьких цилиндров, последовательно собранных внутри одного механизма. Для него характерна высокая надежность .

Но такая конструкция легко высверливается. Для усиления степени защиты рекомендуется устанавливать бронированные накладки. Для защиты от высверливания в конструкции предусмотрены шарики.

Механический цилиндровый комплект защиты обладает следующими плюсами:

• простая эксплуатация;
• быстрая замена;
• легкий ремонт;
• возможность установить на деревянную и металлическую дверь.

Чаще устанавливают ригельный замок. Так как конструкция обладает низкой степенью надежности, её используют одновременно с дополнительной системой защиты. Внушительный размер – основной плюс ригельного замка.

Ригельная система

Магнитный механизм часто устанавливается на входных дверях в подъезд. Такая конструкция редко взламывается.

Магнитная система

Специалисты советуют использовать сувальдную систему защиты. Этот универсальный вариант обладает высокой степенью надежности. Из-за узкой замочной скважины затрудняется взлом. Такой механизм монтируется на бронированное и деревянное полотно .

Сувальная система.

Электромагнитный агрегат считается дополнительным средством защиты дома и квартиры от взлома. Монтаж такой конструкции стоит дороже самого замка. При выборе дверного устройства учитывается его надежность и финансовые возможности.

Дверной замок apecs устройство. Отличительные характеристики замков

Исходя из способа монтажа, условно замки можно разделить на два основных типа:

• накладные;
• врезные.

Установка накладного замка производится снаружи дверного полотна. Место для монтажа запорного устройства лучше выбрать внутри помещения. Это даст возможность скрыть защитный механизм от посторонних глаз, но открываться он будет ключом снаружи. Изнутри размыкание производится как при помощи ключа, так и посредством оборота защелки.

Основные части запорного механизма:

• воспроизводящая система;
• корпус с секретом.

Тулово с секретом имеет определенную конфигурацию щели, которая и распознает родной ключ. Существуют три вида этого элемента:

• Электромагнитный.
• Механический.
• Электромеханический.

Запорные устройства разделяются на такие группы:

• сувальдные;
• биометрическиесмартлоки;
• цилиндровые;
• финские;
• кодовые.

Фото 2 Схема устройства сувальдного замка.

Каждый замок оснащен своим уникальным механизмом, который так же подразделяется на:

• механический;
• электромагнитный;
• электромеханический.

Наиболее востребованный вариант – установка механического замка. В этом подвиде, затвором является металлический стержень, который направляется в тонкую пластину, в которой есть специальный шпунт, прикрепленный к дверному модулю. В следствии чего, дверь будет надежно закрыта.

Принцип действия электромагнитного запорного механизма достаточно прост. В его основе лежит метод притяжения, т.е. в замке находится мощный магнит, а на двери пластина, которая притягивается. Управлять таким механизмом можно при помощи кнопки или системы кодового контроля. Управление работой электромеханического замка предполагает использование специализированного электромеханического устройства, которое фиксирует положение ригеля.

Хороший замок должен обладать такими важными факторами как:

• Повышенная степень секретности.
• Максимально возможная взламостойкость.
• Материал – латунь или алюминий.
• Удобство в эксплуатации.

Для межкомнатных дверей важнее внешний вид, чем затворные характеристики. Поэтому здесь подойдут самые простые механизмы, которые должны отличаться мягкостью вхождения язычка в соответствующее отверстие дверного полотна. Самые распространенные из них:

• накладные;
• врезные, если толщина двери позволяет монтаж такого замка;
• фалевые защелки;
• накидные замки.

Монтаж врезного замкового устройстваосуществляется непосредственно с фронтальной части дверного полотна, что уже является определенным препятствием для недоброжелателей. Наиболее безопасные, дополнительно оснащены страховочным компонентом. Когда происходит механическое давление на ручку – это приводит в движение кулачок, который в свою очередь двигает защелку в обратном направлении. В этот момент пружина натягивается, как только воздействие на ручку прекращается, кулачок занимает исходное положение. В тот момент, когда дверь захлопывается, защелка двигается только за счет дверного скоса. Пружина срабатывает автоматически, и защелка замыкается.

В строении, пружинистый механизм функционирует и как фиксатор. Во время нажатия на задвижку другая пружина затворяет ригель. В то время, когда происходит проворачивание ключа в щели, бородка ключа с продольными и поперечными прорезями поднимает стопорный винт. После, надавливает на ригель и толкает его.

Как собрать дверной замок межкомнатной двери. Защелка с фиксатором

Устройство дверного замка межкомнатной двери может быть и более сложным. Если в конструкции предусмотрен фиксатор, такая конструкция является более совершенной. В таком устройстве есть не только язычок, но и специальный механизм. Он фиксирует защелку в нужном положении. За открытие и закрытие отвечает язычок.

Фиксатор удерживает дверь в закрытом положении. Это запорное устройство позволяет полностью закрыть створку изнутри. Если подобный механизм заклинит, разобрать такой замок будет довольно сложно. Его основной задачей является удержание дверного полотна в закрытом положении.

Механизм с фиксатором монтируют в ванной комнате или санузле. Довольно часто такие замки устанавливают в офисах, в кабинетах. Именно назначение помещения часто предопределяет выбор замка.

Так как механизм с фиксатором вскрыть довольно сложно, рекомендуется приобретать механизм средней и высокоценовой категории. Дешевые замки могут быстро выйти из строя, что приведет к возникновению многих проблем. При покупке нужно обратить внимание, как перемещается язычок. Он должен двигаться плавно. В противном случае изделие некачественное. Также требует внимания механизм возврата фиксатора в исходное положение.

Устройство замка межкомнатной двери с защелкой может быть разным. Это зависит от типа исполнения ручки, способа крепления ее к полотну. При этом запирающий механизм может быть кнопочным или рычажным. Второй из названных вариантов можно чаще встретить в продаже. Они удобнее и надежнее.

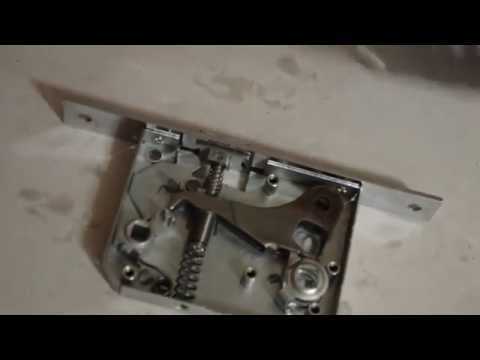

Видео урок # 27. Как собрать сувальдный замок.

Устройство замка дверной ручки межкомнатной двери с защелкой с фиксатором

Автор Michael На чтение 7 мин Просмотров 4.1к. Опубликовано Фев 25, 2020

Зачастую многие люди мало уделяют внимание подбору качественной фурнитуры для дверей. Однако стоит помнить, что дверьми пользуются ежедневно и подобранная некачественная фурнитура может привести к появлению дефектов, поэтому защелка для межкомнатных дверей также должна быть максимально качественной и надежной в эксплуатации.

Содержание статьи

1. Назначение защелки
2. Разновидности ручек с защелкой
3. Магнитные
4. Фалевые
5. Роликовые
6. С запирающим устройством
7. Советы по выбору дверной защелки
8. Установка механизма
9. Разборка дверной защелки

Назначение защелки

Сегодня представлен огромный ассортимент выбора защелок не только по внешнему виду, но также по размерам и конструкции. Несмотря на все это, они имеют одну задачу – удерживать полотно в закрытом положении.

На некоторых моделях дверей имеется защелка с фиксатором, которая позволяет на некоторое время запереть дверь изнутри и вход снаружи будет невозможен. Ручка защелка для межкомнатных дверей с надежным фиксатором особенно важна на тех полотнах, которые разделяют помещения на отапливаемые и не отапливаемые. Это поможет максимально предотвратить проникновение холодного потока воздуха.

Также если в комнате имеется кондиционер, то для эффективности его работы должна быть предусмотрена закрытая дверь. Если она будет установлена без защелки, то в случае сильного сквозняка полотно может распахнуться и ударить сильно, например, маленького ребенка. А вот наличие на полотне фиксирующего элемента поможет избежать травмирования малыша.

Хорошая качественная защелка обладает следующими характеристиками:

• Фиксирует дверное полотно и препятствует его открыванию от прикосновения или легкого сквозняка;
• Бесшумная в использовании;
• Длительный срок эксплуатации при выборе качественного механизма, рассчитанного на большое количество рабочих циклов.

Разновидности ручек с защелкой

На дверных полотнах зачастую используются наружные или врезные защелки. Первые наиболее востребованы среди покупателей потому как их намного проще установить, собрать и разобрать. Среди недостатков такого варианта можно назвать то, что они значительно портят внешний вид двери в отличие от врезных защелок. Они представлены на рынке в огромном ассортименте, среди изобилия которого покупатель сможет выбрать необходимый себе элемент и по качеству изготовления, а также по цене.

Дверная ручка с врезной защелкой для межкомнатных дверей делится на несколько групп:

• Магнитные;
• Фалевые;
• Роликовые;
• Защелки с запирающим фиксатором.

Магнитные

Состоят из металлической пластины и магнитного элемента, которые размещены на косяке и на боковой части двери. Работа такого типа защелки очень проста. Во время закрывания двери магнит начинает притягивать металлический элемент, удерживая его в неподвижном положении.

С магнитной защелкой устанавливается неподвижная ручка. Второй вариант данного фиксатора – магнитная защелка с подвижным язычком. В отличие от предыдущего механизма, этот практически бесшумный и обладает такими достоинствами как плавность в работе и длительный срок службы.

Фалевые

Устройство фалевого замка межкомнатной двери с защелкой имеет выдвижной язычок, который скошен под углом. Во время монтажа данной конструкции на косяке монтируется пластина со специальным пазом. Во время закрывания полотна язычок входит в паз на косяке, фиксируя, таким образом, конструкцию.

Чтобы открыть дверь, необходимо надавить по подвижную ручку, в результате чего язычок выходит из паза и освобождает конструкцию от фиксации.

Роликовые

В отличие от предыдущей защелки, здесь вместо язычка используется подпружиненный ролик. Во время закрывания полотна он входит в специальную выемку на косяке, благодаря чему фиксирует дверь. Данный тип защелки монтируется неподвижной ручкой и ручкой-рычагом. В случае с неподвижной ручкой необходимо приложить некоторые усилия чтобы открыть дверь.

С запирающим устройством

Данный тип устанавливается чаще всего в ванных комнатах или санузлах. Оснащается блокирующим элементом с ключом, при повороте которого можно на некоторое время закрыться в помещении от постороннего нежелательного проникновения на некоторое время.

Советы по выбору дверной защелки

Чтобы правильно выбрать замок для межкомнатной двери с фиксирующей защелкой необходимо обращать внимание на следующие критерии:

• Во время открывания и закрывания конструкции не должно быть заеданий или посторонних щелчков;
• Защелки необходимо выбирать с пружинами средней жесткости, потому как слабые могут плохо удерживать полотно или со временем перестанут это делать вовсе, а вот установка механизма с тугой пружиной потребует приложения больших усилий, чтобы открыть дверь;
• При покупке механизма стоит оценить его внешний вид, чтобы не было царапин, сколов, ржавчины или других дефектов;
• Во время открывания полотна ручка должна удобно ложиться в руку и быть приятной на ощупь.

Особое внимание уделяется выбору защелки под характеристики двери. Если полотно очень тяжелое и выполнено из натуральной древесины, то механизм должен быть выполнен из прочного материала.

При покупке ручки с защелкой следует обращать внимание на ее оформление и цветовую гамму, дабы она хорошо сочетались с интерьером помещения и цветом самого полотна. Не рекомендуется устанавливать ручки, замки и петли разных цветов.

Перед установкой двери стоит определиться с ее функцией. Если она устанавливается в ванную комнату или санузел, то лучше всего установить замок с фиксатором, а вот для детской комнаты лучше подойдет магнитный фиксатор, который работает абсолютно бесшумно.

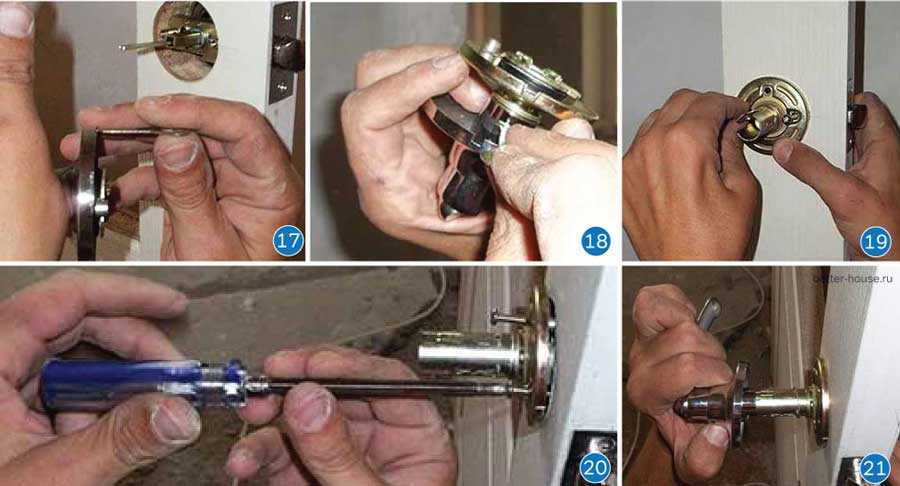

Установка механизма

Для монтажа стоит заранее приготовить молоток, дрель, отвертку, шило, угольник, карандаш и столярный нож. Установка защелки происходит на высоте 1 метра, потому как именно на ней производители дверных полотен устанавливают деревянный брусок для большей жесткости конструкции. От низа полотна отмечается необходимая высота с обеих сторон и помечается при помощи карандаша и угольника.

Прикладывается защелка и определяется место под ручку. Начинать сверлить отверстие необходимо с торцевой части двери с использованием перьевого сверла. После чего отверстие выравнивается при помощи сверла или стамески до необходимого размера.

К торцевой части полотна прикладывается планка защелки и по ее периметру прорезается шпон, после чего стамеской делается выборка на глубину планки. В результате она должна лежать в один уровень с дверью.

По бокам полотна высверливаются отверстия под ручку, после чего аккуратно выравниваются стамеской. Теперь можно приступать к установке защелки и фиксации планки на саморезы.

Для установки ручки раскручивают один стопорный винт, а второй немного ослабляют. Ручку вставляют на свое место так, чтобы центральный штырь был на своем месте. Надевают вторую часть ручки и затягивают стопорный винт, после чего ручки крепятся к дверному полотну при помощи саморезов и одевается декоративная накладка.

В завершение происходит установка ответной планки. Для этого необходимо немного прикрыть дверное полотно и карандашом пометить размер язычка, после чего высверлить отверстие под него и прикрутить планку в коробке.

Разборка дверной защелки

Устройство дверной ручки на межкомнатной двери с защелкой непростое, конструкция имеющая множество элементов и некоторые из них могут выйти из строя, после чего потребуется разборка механизма. Происходит это в случае:

• Заедания механизма или появления скрипа;
• Необходимости очистки запорного механизма или его смазки;
• При потребности заменить некоторые части механизма;
• Необходимости полной замены защелки.

Работы по демонтажу могут немного отличаться в зависимости от типа установленного механизма. Но при наличии нажимного и поворотного механизма порядок действий будет следующим:

• Снимается с ручки декоративная накладка. В зависимости от установленной модели ее необходимо будет поддеть ножом или же открутить винт;
• Снимаются ручки и вытягивается четырехгранный штифт;
• С торцевой части полотна откручивают крепежный элемент и вынимают защелку.

Когда механизм разобран, устанавливают причины его неисправности:

• Скрип или заедание – результат отсутствия смазки или же попадание пыли. В этом случае необходимо очистить механизм и смазать его;
• Ржавчина. Очищают элементы и покрывают жидкостью с антикоррозийными свойствами;
• Поломка пружины или язычка. Проводят полную замену деталей;
• Износился механизм. Проводят его замену.

Перед тем, как устанавливать защелку, необходимо определиться с тем, какой ее тип необходим и только после этого приступать к выбору изделия по цвету, качеству и цене.

Как установить комбинированный внутренний замок Schlage Custom™

• Категории
• 2018
• 03
• Как установить комбинированный внутренний замок Schlage Custom™

Эмили Бейли

среда, 21 марта 2018 г.

Вот все шаги, которые необходимо выполнить, чтобы правильно установить новое оборудование всего за несколько минут.



ПОДРОБНЕЕ

Широкая линейка архитектурных стилей с превосходным дизайнерским внешним видом, скрытыми винтами и низкопрофильной отделкой. вам, чтобы создать идеальный индивидуальный вид, чтобы поднять стиль вашего дома.



Schlage Комбинированная межкомнатная дверная фурнитура на заказ сочетает в себе функции прихожей/гардероба и кровати/ванны в одном замке. От детской до спальни и домашнего офиса вы можете адаптироваться к постоянно меняющейся жизни в комнате, переключаясь с одной функции на другую. Просто вставьте стопорный штифт с внутренней стороны замка, чтобы обеспечить запирание в спальнях и ванных комнатах.



Установка проста, а фурнитура Schlage Custom гарантированно подходит для стандартных дверей. Для выполнения работы вам понадобятся всего два инструмента: рулетка и отвертка. Прежде чем мы начнем, убедитесь, что ваша дверь правильно просверлена и выровнена с этим контрольным списком подготовки двери.

Контрольный список деталей дверной фурнитуры

После того, как вы собрали свои инструменты, вы готовы приступить к установке замка Schlage Custom. Первый шаг, который вы хотите сделать, это убедиться, что у вас есть все детали и детали, которые вам понадобятся. Вот контрольный список, чтобы помочь вам быть уверенным:

Шестигранный ключ : Вы будете использовать его, чтобы затянуть ручку или рычаг.

  Защелка : Подпружиненный ригель со скошенной поверхностью, обеспечивающий запирание при закрытии двери.

  Круглая угловая лицевая панель : это декоративная лицевая панель, прикрепленная к защелке.

  Задняя пластина : Задняя пластина используется для крепления закругленной угловой лицевой панели к защелке.

  Лицевая панель для въезда: Это дополнительная лицевая панель, которая может заменить лицевую панель с круглым углом, если этого требует ваша дверь.

  Ответная планка : Ответная планка представляет собой металлическую пластину, которая крепится к дверной раме. Защелка используется для повышения безопасности, удерживая защелку на месте.

  Винты для защелки/защелки : они будут использоваться для крепления защелки и защелки на двери.

  Винты корпуса : они будут использоваться для крепления внутреннего корпуса к внешнему корпусу.

   Внутреннее шасси : Это шасси будет установлено с внутренней стороны двери и закреплено на месте с помощью винтов шасси.

   Внешнее шасси : шасси с двумя стойками и отверстием для уединения.

  Накладка : Круглая или декоративная накладка, прикрепленная к двери под ручкой или рычагом.

  Дверные ручки или рычаги

   Конфиденциальный штифт : этот инструмент понадобится вам, чтобы изменить функцию замка с блокировки на незапирание.

  Инструмент экстренной разблокировки

: этот инструмент можно использовать, если ваш замок настроен на конфиденциальность и когда-либо был случайно заблокирован. Обязательно держите этот инструмент под рукой.

Инструкции по установке

1Начнем с установки защелки. Прикрепите ответную планку к дверной раме с помощью двух коротких винтов.

2 Если размер задней части вашей двери составляет 2 3/8 дюйма, дальнейшая регулировка не требуется. нижнюю половину и расширяя ее.

3Далее вам нужно определить, будете ли вы использовать переднюю панель с круглым углом или встраиваемую лицевую панель.

При использовании лицевой панели с круглыми углами поместите серебряную заднюю пластину на защелку так, чтобы выступы на защелке совпали с пазами на задней панели. Установите декоративную лицевую панель с круглыми углами на серебристую заднюю панель.

Если вам нужно использовать забивную лицевую панель, вам потребуется добавить молоток и деревянный брусок к вашему набору инструментов. Просто установите лицевую панель для въезда на защелку, пока не услышите щелчок.

4 Если вы используете лицевую панель с круглым углом, убедитесь, что скошенная сторона обращена к дверной раме, вставьте защелку на место и закрепите двумя оставшимися короткими винтами.



Лицевую панель для въезда вставьте на место и осторожно постучите, чтобы установить заподлицо с краем двери, используя деревянный брусок для защиты защелки.

5 Теперь, когда защелка установлена, пришло время установить шасси на место. С отверстием для секретного штифта в нижней части вставьте внешнее шасси в отверстие в двери, совместив стойки корпуса с отверстиями в защелке.

6 Поместите внутреннее шасси с другой стороны двери и закрепите его длинными винтами шасси, стараясь не перетянуть их.



7 Теперь вы готовы установить накладку. Обратите внимание на небольшие выемки на корпусе, которые совпадают с выемками на внутренней стороне отделки.

Убедитесь, что отверстие для секретного штифта на окантовке также совпадает с отверстием для конфиденциального штифта на корпусе.

Выровняйте крючки отделки, сдвиньте их и зафиксируйте. Повторите с другой стороны двери.

8 Если вы хотите иметь возможность запирать дверь, вам нужно использовать функцию конфиденциальности. Вставьте защитный штифт в отверстие для штифта на внутренней стороне. Убедитесь, что крылья расположены горизонтально, затем нажмите, пока не услышите щелчок.

Поверните защитный штифт на четверть оборота вправо, затем нажмите на него, чтобы зафиксировать замок.

9 Теперь пришло время прикрепить ручки или рычаги. Рычаги должны быть обращены в сторону от дверной коробки. Если ваш рычаг указывает не в ту сторону, посмотрите видео о смене направления здесь. Вставьте ручку или рычаг в правильное положение, затем затяните шестигранным ключом.

Проверка замка

Теперь, когда установка завершена, важно проверить замок, чтобы убедиться, что все в порядке и работает.

1 Если вы решили использовать секретный штифт, нажмите на штифт, чтобы запереть дверь.

2 Чтобы разблокировать замок, просто поверните рычаг на внутренней стороне.



Теперь установка завершена. Вы также можете просмотреть печатные инструкции по установке здесь или видео здесь. Дополнительные советы по установке и ресурсы по продукту см. на нашей странице часто задаваемых вопросов Schlage Custom.

НАЗАД

СЛЕДУЮЩИЙ

x

Будьте в курсе последних советов по стилю и дизайну, трендов, руководств по самостоятельной работе, обновлений продуктов и новостей об умном доме.

Еженедельно Раз в две недели Ежемесячно Электронная почта подписана!

Компоненты дверных ручек – практическое и экспертное руководство

Дверные ручки – это часть нашего дома, которую мы часто упускаем из виду. Мы используем их постоянно в течение дня, не задумываясь об этом, и если наши ручки не сломаются или мы не решим приобрести новые, мы можем легко забыть о них.

Существует множество деталей дверных ручек, которые могут быть чрезвычайно полезны при поиске или установке новых ручек. Итак, от шпинделя до ответной планки, мы здесь, чтобы помочь вам понять компоненты ваших дверных ручек, что они делают и что они из себя представляют.

Все ручки разные. Независимо от того, выберете ли вы рычаг на розетке, рычаг на задней пластине или дверную ручку, все они имеют схожие основные компоненты: рычаг или ручку, механизм защелки, запорную пластину и дверной замок. ваша дверь требует одного.

В нашей статье вы найдете советы экспертов, которые помогут вам разобраться с деталями основных дверных ручек. Независимо от того, что вы выберете, мы поможем вам понять вашу ручку и то, как она работает.



Рычаг или ручка

При рассмотрении вопроса о дверной ручке наиболее важным элементом является рычаг или ручка, которые вы используете для работы с ручкой.

Установлены на дверных ручках с рычагом на задней пластине и рычагом на розетке. Рычаги открывают дверь, если их нажать вниз. Внутри каждой рукоятки находится пружинный механизм, который возвращает рычаг в нерабочее положение, удерживая рычаг в прямом положении. При использовании этот пружинный механизм позволяет ручке достичь определенной точки перед остановкой; это предотвращает переутомление ручки и потерю ее гладкой функциональности.

Напротив, поворотное действие позволяет двери открываться дверными ручками, и на выбор есть два стиля дверных ручек: с пружиной или без пружины.

Подобно дверным ручкам с рычагом на задней пластине и рычагом на розетке, подпружиненные дверные ручки также включают пружинный механизм, возвращающий дверную ручку в исходное положение.

Неподпружиненные дверные ручки, однако, не имеют. Вместо этого их механизм работает на механизме поворота и разблокировки. Этот механизм позволяет дверной ручке вращаться в любом направлении. Однако он не вернется в нейтральное положение автоматически. Поэтому людям с ограниченными движениями запястий следует выбирать дверную ручку без пружины, которой легче управлять.

Несмотря на это, рычаг работает с помощью шпинделя со всеми рычагами на задней панели, ручками на розетке и дверными ручками.



Шпиндели

Что такое шпиндели?

Шпиндель представляет собой металлический стержень, обычно сделанный из стали, который соединяет две ручки или две дверные ручки по обеим сторонам двери.

Шпиндели доступны двух размеров: 8 мм и 5 мм. Шпиндели 8 мм подходят для дверных ручек и дверных ручек, а шпиндели 5 мм подходят для поворотно-откидных замков в ванной комнате.

Как работает шпиндель?

Шпиндель проходит через квадратное отверстие в задней пластине или розетке рукоятки. Он проходит через соответствующее отверстие внутри трубчатой ​​защелки или врезного замка, встроенного в дверь.

Когда вы используете ручку или поворачиваете дверную ручку, шпиндель вращается, приводя в действие защелку внутри двери. Это движение втягивает защелку и позволяет открыть дверь.



Задние панели и розетки

Крепление дверных ручек или дверных ручек к двери осуществляется с помощью задней пластины или розетки. Задняя пластина или розетка (также известная как роза) видна, поскольку пластина прилегает к поверхности двери, где установлен рычаг или ручка.

Накладки и розетки предназначены для скрытия внутреннего механизма дверной ручки или дверной ручки; однако они оба будут функционировать совершенно по-разному.

Задние панели:

Рычажные ручки на задней панели представляют собой более традиционный стиль дверных ручек. Используемые в домах и коммерческих зданиях в течение многих лет, дверные ручки с задней панелью продолжают оставаться популярными и сегодня.

Эти ручки представлены в трех разных стилях:

• Рычажная защелка (глухая задняя пластина)
• Замок сувальдный (с замком под ключ или еврозамком)
• Замок для ванной комнаты (со встроенной поворотной кнопкой)

Ручки с рычажной защелкой используются на внутренних дверях, не требующих замка. Напротив, ручки с рычажным замком будут иметь вырезанную замочную скважину в задней пластине, используемую с замком створки для блокировки двери.

Дверные ручки для ванных комнат самые уникальные. Со специальной поворотной кнопкой для ванной комнаты, прилагаемой к дверной ручке, дверные ручки для ванной комнаты используются вместе с замками для ванных комнат. Поворотная ручка позволяет запирать дверь изнутри, но открывать ее снаружи с помощью разблокирующего механизма.

Если вы хотите заменить ручку, дверная ручка с рычагом на задней панели лучше всего закроет любые отверстия для винтов или следы, оставленные предыдущей ручкой.

Розетки:

Дверная ручка «рычаг на розетке» представляет собой более современный стиль ручки. Эти ручки, часто имеющие круглую форму, плотно прилегают к поверхности двери, при этом любые крепления, винты и внутренний механизм ручки закрыты. В результате эти ручки выглядят более чистыми и гладкими.

Идеально подходит для использования на любой внутренней двери, при необходимости вы можете установить соответствующую дверную фурнитуру. Учитывая требования вашей комнаты, вам может потребоваться приобрести замок, поворотную ручку или защелку в зависимости от вашей комнаты.

• Для любых дверей, не требующих защиты от замка, например, для гостиной или столовой, достаточно установить на них трубчатую защелку. Трубчатая защелка будет находиться сбоку от двери, удерживая дверь закрытой, когда защелка находится в запорной пластине на дверной раме.
• Вы можете установить традиционный замок с замочной скважиной в сочетании с замком для створки на двери, для которых требуются замки. Для целостного, аккуратного дизайна дверной фурнитуры защитите замочную скважину накладкой.
• Для двери ванной комнаты вы можете запереть эту дверь без ключа. Для этих дверей было бы выгодно приобрести замок с поворотной ручкой и отпиранием, чтобы использовать его в сочетании с замком для ванной комнаты.



Трубчатая защелка

Трубчатая защелка вставлена ​​в дверь и не видна, за исключением ригеля защелки, который вы увидите выступающим из края двери.

Трубчатая защелка позволяет открывать и закрывать дверь с помощью дверной ручки или кнопки. Когда вы используете ручку или поворачиваете дверную ручку, шпиндель поворачивается, чтобы привести в действие защелку внутри двери. Затем защелка втягивается, и вы можете открыть дверь.

Но что такое трубчатая защелка и понадобится ли она вам?

Что такое трубчатая защелка?

Трубчатая защелка является важным компонентом при установке ручек, но о ней часто забывают или упускают из виду. Это стальная трубка, содержащая подпружиненный толкатель и защелку. Болт защелки иногда называют «язычком», поскольку он представляет собой треугольный кусок металла, который соединяется с ответной планкой, расположенной в дверной раме.

Когда вы нажимаете на дверную ручку, ригель защелки втягивается, чтобы открыть дверь, и возвращается на место, чтобы «защелкнуть» дверь и удерживать ее закрытой.

Простой стальной корпус упрощает установку трубчатой ​​защелки. Кроме того, это устраняет необходимость в обширных столярных работах, которые могут потребоваться для других типов защелок.

Наши трубчатые защелки доступны во многих размерах и отделках, что обеспечивает множество вариантов. Однако для наиболее существенного влияния на работу ваших ручек вам следует подумать, какая именно трубчатая защелка вам нужна.

Когда использовать трубчатую защелку:

Трубчатая защелка потребуется для установки любой дверной ручки, не требующей замка, например, в вашей гостиной, столовой или кухне.

Трубчатые защелки различных размеров:

У нас есть две трубчатые защелки разных размеров, 64 мм и 76 мм, с различной отделкой.

Наш ассортимент включает в себя дополнительные отделки для нашего ассортимента ручек, что позволяет вам выбрать подходящий стиль и вписать гармоничную дверную фурнитуру в свой дом. Таким образом, если вы инвестируете в полированные хромированные ручки, у нас есть подходящая хромированная трубчатая защелка.

Решая, какой размер вам нужен, примите во внимание важный фактор: используете ли вы дверную ручку с нажимным рычагом или дверную ручку.

• Мы рекомендуем использовать трубчатую защелку 64 мм для нажимных дверных ручек с соответствующей отделкой.
• Для дверных ручек мы рекомендуем использовать трубчатую защелку диаметром 76 мм с соответствующей отделкой, чтобы было больше места для маневра дверной ручки.



Запорная пластина

Запорная пластина представляет собой металлическую пластину, которую необходимо прикрепить к дверному косяку. Когда вы закрываете дверь, защелка входит в центральное отверстие запорной пластины и удерживает дверь закрытой. Запорная пластина поможет направить защелку на место и удерживать ее там до тех пор, пока дверь снова не откроется.

Запорные накладки защищают дверной косяк от любого трения, вызванного защелкой, и повышают безопасность дверного косяка, поскольку часто изготавливаются из более мягкого материала, например дерева.

Этот элемент помогает ввести защелку в отверстие в дверном косяке, не поворачивая ручку или рычаг. Вместо этого он удерживает дверь на месте до тех пор, пока ручка не повернется или не сработает рычаг, освобождая защелку.



Дверные замки

Дверные замки необходимы для обеспечения безопасности вашего дома, независимо от того, находитесь ли вы в доме или вне его.

Хотя это и важный выбор, каждый дверной замок обладает различной функциональностью. Таким образом, понимание вашего дверного замка и частей дверного замка расширит ваши знания о стиле замка, который вам потребуется для вашей двери.

Существует три основных типа замков для внутренних дверей, каждый из которых имеет совершенно разное назначение и функции. К ним относятся:

• Замки с замочной скважиной
• Еврозамки
• Замки для ванных

Традиционный замок с ключом

Каждая внутренняя дверь ведет в отдельную комнату с дополнительными требованиями и нуждами. Например, вы можете обнаружить, что вам нужно запереть дверь на ключ для некоторых помещений.

Для замка с замочной скважиной на передней ручке двери будет вырезана традиционная замочная скважина.

С традиционным замком с замочной скважиной вам нужно будет вложить врезные замки, чтобы установить их внутри двери. Врезной замок использует болт, защелку и пару ручек для управления дверью как комбинацию защелки и тупика.

Замок вставляется в паз сбоку двери и соединяется с соответствующим пазом в дверном косяке, где находится запорная планка.



Еврозамок

Еврозамок может быть еще одним соображением для повышения уровня безопасности ваших дверей.

Еврозамок имеет цилиндрическую форму и должен сочетаться с европрофильным замком. Для еврозамка ваша дверная ручка будет иметь увеличенную форму замочной скважины, вырезанную спереди, что позволит евроцилиндру находиться внутри вашей ручки.

Еврозамки идеально подходят для помещений с высокой проходимостью. Они очень безопасны, включая штифты из закаленной стали в болте для предотвращения нежелательного проникновения; без ключа эти замки затрудняют доступ к вашему дому.

Легко заменяемые, просто заменяя цилиндр, еврозамки являются идеальным дополнением к любой двери, включая наружные двери, которые нуждаются в более высоком уровне безопасности.



Замок для ванной комнаты

Для вашей ванной комнаты вы захотите защитить частную жизнь своих домочадцев, используя эту комнату, и поэтому вам понадобится подходящий замок. Хотя замки с поворотной ручкой и отпиранием используются для ванных комнат, при необходимости их можно использовать на любой внутренней двери.

Замок для унитаза состоит из защелки, которую вы будете открывать с помощью ручки, и болта, который вы будете открывать с помощью поворотной ручки, прикрепленной к двери вместо ключа.

Установка дверного замка в вашей ванной комнате имеет много преимуществ. Замки для ванных комнат идеально подходят для любого дома, благодаря возможности легко отпереть дверь снаружи в случае чрезвычайной ситуации и удобной поворотной ручке.



Глоссарий

Задняя пластина:  Пластина, к которой крепится дверная ручка.

Замок для ванной комнаты: Специальный замок, идеально подходящий для любой ванной комнаты. Он работает с помощью болта, который перемещается при повороте ручки. Вы можете использовать этот стиль дверного замка со всеми стилями ручек; тем не менее, вы должны приобрести отдельную поворотную ручку для ручки Lever-on-Rose.

Накладка: Пластина, закрывающая замочную скважину в двери.

Защелка:  Подпружиненный болт, который приводится в действие при повороте ручки. Механизм защелки удерживает дверь закрытой, но не запертой.

Рычаг:  Горизонтальный металлический стержень, который перемещается при приложении давления.
