Как собрать вентиляцию из пластика: как собрать систему из полимерных труб

Содержание

можно ли так делать + нюансы обустройства

Достоинства и недостатки в сравнении

Не существует запретов на использование в строительстве вентиляционного трубопровода пластиковых или иных изделий, применяемых в канализационных системах. Однако перед планировкой и монтажом вентиляции обязательно следует разобраться с характеристиками выбранного для сооружения материала.

Хорошо, если будут известны их преимущества над металлическими коробами и, конечно же, недостатки.

Вентиляция представляет собой систему воздуховодов, отдушин и оборудования, совокупность которых обеспечивает регулярный обмен отработанного воздуха свежим

К достоинствам пластиковых канализационных труб, используемых в обустройстве бюджетной вентиляции, относятся:

Низкая стоимость. ПВХ или ПП труба в несколько раз дешевле жестяного оцинкованного аналога.
Простота монтажа. Для установки коммуникации собственнику не нужно привлекать специалистов — все можно сделать своими руками.
Практичность. Разнообразие пластиковых деталей позволяет создавать системы вентиляции любого функционала.

Электроизоляция. Пластик не может стать проводником электрического тока.
Конструктивная жесткость. Трубы из ПВХ и ПП не нужно дополнительно крепить, они превосходно держат конструктивное направление и форму без дополнительных приспособлений.

Веским плюсом пластиковых канализационных труб является отличная сопротивляемость к биологическим и химическим воздействиям. На их стенках не расселяются колонии плесневого грибка, их невозможно повредить бытовым химическим средством в ходе уборки.

Неоспоримым приоритетом пластиковых труб для применения их в вентиляционных системах является способность поглощать и не распространять звуковые волны. Устроенная из них система шумит значительно меньше, чем металлическая

Если сравнивать канализационный пластик со специализированными изделиями, у него явно выделяются и недостатки, это:

Плохая устойчивость к повышенным температурам.
Канализационную трубу нельзя использовать при температуре воздуха свыше 50-60 градусов.
Недостаточно высокая прочность. В сравнении с металлом, пластик не отличается надежностью, долговечностью и устойчивостью к негативным внешним механическим воздействиям. Если постараться, то его можно повредить сильным ударом острым предметом.
Ограниченность в вариантах монтажа. Пластиковые трубы не могут быть проложены рядом с агрегатами, генерирующими тепло (котлами, обогревателями, плитами, колонками, радиаторами и трубопроводами отопления). Их нельзя располагать на участках, свободно освещенных солнцем.

Из пластиковых канализационных труб можно соорудить вентиляционную систему. Она будет фактически такой же долговечной и устойчивой, как металлическая. К тому же по ней не производится транспортировка сколько-нибудь агрессивной среды, да и давления она не испытывает.

Именно поэтому ПП и ПВХ трубы могут использоваться практически везде: при сооружении пожарных систем вентиляции, вытяжек над варочными поверхностями, скрытых воздуховодов, проложенных за фальшь-потолками и стенами.

Пластиковые воздуховоды ощутимо легче, чем из металлические аналоги. Они идеально подходят для установки за подвесными и натяжными потолками, за фальшь-стенами

Для крепления полимерных труб к конструкциям выпускают широкий ряд клипс и кронштейнов. Подвешивание к потолку можно произвести с помощью металлической монтажной ленты. Крепления для металлических систем аналогичной формы и размера тоже очень пригодятся.

Обзор и характеристики

Пластиковые вентиляционные короба изготавливаются из разного типа пластмасс, различаются по жёсткости, форме профиля и размерам.

Они легко собираются в единую конструкцию за счёт широкого ассортимента соединительных элементов и фитингов.

Из чего делают пластиковые воздуховоды?

Детали вентиляционных систем из пластика формируют под воздействием высокого давления, они не имеют швов. В качестве сырья используют разные группы полимеров:

Поливинилхлорид (ПВХ). Трубы ПВХ абсолютно безопасны для здоровья человека, устойчивы к ультрафиолетовому излучению, стойкие к щелочам, минеральным маслам, многим видам кислот и щелочей, не воспламеняются при воздействии открытого огня. Интервал рабочих температур составляет от -15ºС до +66ºС.
Фторопласт (ПВДФ). Сохраняет прочность и эластичность при температурах в диапазоне от -70ºС до + 140ºС. Изделия из фторопласта термостойкие, невосприимчивые к воздействию агрессивных кислот и щелочей, устойчивые к влаге, хорошо обрабатываются резанием, сверлением, фрезерованием.
Полипропилен(ПП). Короба для вентиляции из полипропилена — устойчивы к высоким температурам (t плавления равна 175ºС), пара — и газонепроницаемые, износостойкие, обладают высокой ударной прочностью, стойкостью к многократным изгибам.
Полиэтилен низкого давления (ПНД). Воздуховоды не подвержены гниению, ржавлению, не растрескиваются от воздействия низких температур, гидрофобные, эластичные, могут использоваться для изготовления вентиляционных систем даже в зданиях со сложной конфигурацией.

Выбирая пластиковые воздуховоды для обустройства вентиляционных систем следует ориентироваться не только на стоимость, а и на технические характеристики пластмасс. Например, изделия из полипропилена подходят для сооружения вытяжки над кухонной плитой.

Вентиляционные короба в жилых и технических помещениях можно установить из ПНД.

Плюсы и минусы

Воздуховоды из пластика обладают довольно обширным перечнем преимуществ:

экологической безопасностью;
механической прочностью;
пластичностью;
устойчивостью к воздействию химически активных и органических веществ;
стойкостью к перепадам температур;
небольшим удельным весом;

влагостойкостью;
не подвержены коррозии;
просты в монтаже и обслуживании;
большим ассортиментом типоразмеров, фасонных элементов и фитингов, позволяющим собрать систему любой конфигурации;
широкой цветовой палитрой;
доступной ценой.

Одним из основных достоинств пластиковых коробов для вентиляции является их способность хорошо вписываться в интерьер любого помещения, не загромождая пространство.

Пластиковые изделия, после монтажа, не требуют дополнительной отделки. Воздуховоды с эстетичным внешним обликом и сглаженными формами хорошо смотрятся в жилых строениях и административных помещениях.

Жёсткие воздуховоды из пластика также обладают гладкой внутренней и наружной поверхностью, которая не создаёт препятствий прохождению по ним воздушных потоков.

Их главными недостатками являются:

низкая огнестойкость. Не подвержены горению только металлические короба. Хотя не весь пластик (например, фторопласт) может гореть и распространять горение, но стоимость изделий из фторопласта довольно высокая. Поэтому, установка воздуховодов из других видов пластика разрешена только в малоэтажных зданиях.
Способность к накапливанию статического заряда, приводящую к налипанию мелкодисперсной пыли, которая может воспламениться. Особенно много её собирается на гофрированных трубах, поэтому такие воздуховоды оснащаются фильтрами, препятствующими попаданию пыли, а так же подвергают обработке специальной смесью. Она образует на поверхности тонкую плёнку, которая снижает накопление статического заряда.

Где применяют?

Пластиковые вентиляционные короба применяются для устройства:

естественной вентиляции. Шахта вентканала обустраивается в несущих внутренних стенах кухни с отводом через кровлю. Приточные клапаны монтируются в оконных блоках жилых комнат. Проветривание помещения осуществляется за счёт поступления свежего воздуха из оконных клапанов, который перемещается в сторону зоны разряженного давления (в кухню), вентилируя попутно коридор;

приточной системы, подающей в помещение воздух, с возможностью подогрева в зимний сезон. При таком типе вентиляции канал создаётся в стене кухни или собирается в виде настенной конструкции, а приточный бесшумный вентилятор врезается в наружную стену комнаты;
вытяжной системы, удаляющей из помещения отработанный воздух, а также продукты сгорания природного газа от газовых приборов.

Преимущества и недостатки пластиковых воздуховодов

Преимущества воздуховодов из пластика

Основными преимуществами воздуховодов из пластика, которые трудно оспорить, являются их физические свойства, а именно легкость, прочность и, следовательно, простота в транспортировке.

Поэтому многие инженеры систем вентиляции отдают свое предпочтение именно пластиковым трубам, а не воздуховодам из «оцинковки».

Полный перечень преимуществ:

Существенным плюсом, которым обладают трубы пластиковые для вентиляции, является абсолютная неподверженность коррозии – постоянной проблеме воздуховодов из металла.
С такой позиции воздуховоды, изготовленные из пластика, представляются идеальным решением задачи для проектировщика вентиляционных систем, который каждый раз вынужден задумываться над защитой оцинкованного железа или жести от ржавчины и влаги, проникающей всюду.
Еще одной причиной постепенной замены металлических воздуховодов пластиковыми является низкая стоимость пластика, в то время как цена на металл растет постоянно.
Поэтому вентиляционная пластиковая труба в системе воздуховодов выглядит более выгодной в финансовом отношении, способной вытеснить дорогостоящую железную.
Технологические и физические свойства, которыми характеризуется вентиляционная труба пластиковая, по многим показателям превосходят характеристики металлических аналогов.
Металл во время обработки, вальцовки или формовки получается с шероховатостями разной степени, которые, находясь на внутренних стенках труб, приводят к увеличению статического сопротивления потока воздуха во всей системе. А это также должно учитываться при проектировании. Пластиковая вентиляционная труба лишена подобного недостатка.
Технология, применяемая при ее изготовлении, позволяет на выходе получать внутреннюю поверхность без каких-либо шероховатостей, почти идеально гладкую, а после обработки антистатическими веществами труба вентиляционная пластиковая практически не притягивает пыль, что положительно сказывается на необходимости мероприятий по очистке, потребность в которых возникает при этом достаточно редко.

Монтаж пластиковых воздуховодов очень прост по сравнению с металлическими. Пластиковые трубы могут нарезаться и корректироваться в размерах прямо на месте монтажа вентиляции.
Важным преимуществом является абсолютная безопасность пластиковых труб для человеческого организма, а также отсутствие каких-либо вредных выделений и выбросов в окружающую среду.

Недостатки пластиковых воздуховодов

Как обычно, каждая медаль имеет и свою обратную сторону. В этом смысле не будут исключением и воздуховоды из пластика.

Главным и самым существенным недостатком, которым наделена труба пластиковая вентиляционная – низкая стойкость к огню.

Это выступает во многих случаях решающим доводом в пользу металлических воздуховодов. Подобное обстоятельство весьма ограничивает сферу применения воздуховодов из пластика, и заставляет инженеров вентиляционных систем применять пластиковые воздуховоды только в рамках одной противопожарной зоны, отдела или отсека.

Невысокий уровень защиты от огня, которую имеет пластиковая труба для вентиляции, не может позволить применять такие воздуховоды для монтажа промышленной вентиляции, предполагающей ее прохождение через ряд пожароопасных отделов.

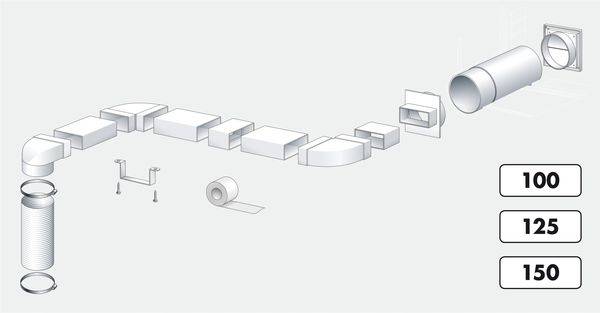

Схема бытового пластикового вентиляционного трубопровода

Вследствие сказанного выше, рекомендуется применение пластиковых воздуховодов исключительно в монтаже вентиляционной системы, которая будет обслуживать локальное помещение или несколько таких помещений, принадлежащих одной противопожарной зоне с допустимой для пластика температурой.

Конструктивные различия: форма, размер, материал

Наиболее распространенные и востребованные размеры каналов и труб следующие:

Для круглых труб:

Наименование	Размеры (мм)	Буква на чертеже
Диаметр внутренний	100; 125; 150; 200	D
Длина	350; 500; 1000; 2000	L

Для квадратных:

Наименование	Размеры (мм)	Буква на чертеже
Высота	55; 60	a
Ширина	110; 122; 204	b
Длина	350; 500; 1000	L

Диаметр, длина, ширина и высота элементов воздухоховодаИсточник blog-potolok. ru

Дополнительные обозначения D1, b1, a1 указываются для отображения толщины стенок. Как правило, они составляют 3-5 мм.

Материал

Под термином «пластик» скрывается группа полимеров с различными характеристиками и свойствами. Наиболее важным показателем является диапазон выдерживаемых перепадов температур.

Пластик	Перепад температур	Особенность
ПВХ	-30	+70	Дешевый
ПВДФ	-40	+140	Хорошее химическое сопротивление и противопожарные свойства
ПП	-20	+120	Нерастворим кислотами, щелочью и не реагирует на органику
ПНД	+40	Высокая гибкость, защита от механических повреждений

Для кухонной вытяжки отлично подходит ПП. Материал отлично противостоит химическим повреждениям и легко очищается. Если в помещении находится нагревательный элемент (печь, батареи и т. п.), то выбирайте ПВХ или ПВДФ.

Крыжовник: посадка, уход, виды обрезки, размножение

Технические преимущества пластика

Как уже говорилось, срок службы – один из главнейших критериев, по которым люди отдают предпочтение пластику.

Наряду с длительным сроком эксплуатации воздуховоды из этого материала:

Обладают более легким весом, чем остальные материалы из которых производятся сегменты вентиляционной системы.
Не боятся незначительного провисания – допустимое до 4%.
Просты в монтаже, поскольку замечательно режутся ножовкой по металлу или болгаркой.
В зоне кровли не требуют усиленной теплоизоляции.
Изнутри обладают очень гладкими стенками, что делает циркуляцию воздуха по таким трубам более активной и легкой.

Нередко можно увидеть, что собственник монтирует вентиляцию из самых обычных канализационных труб ПВХ. Они более дешевы, обеспечивают превосходную герметизацию, а широкий ассортимент фитингов, тройников, ревизий и пр. дает им возможность смонтировать систему вентиляции любой степени сложности.

Разнообразие соединительных решений дает отличную почву тем, кто задумал смонтировать качественную и вместе с тем бюджетную систему вентиляции из круглых канализационных пластиковых труб

Но каковыми бы ни были трубы воздуховодов по форме, система вентиляции всегда должна укладываться в рамки СНиП, в которых и прописано, каким образом должна быть обустроена любая система вентиляции.

Особенности монтажа

Элементы вентиляционной системы из полипропилена собираются достаточно просто. Технические характеристики воздуховодов обуславливаются прочностью сварных швов.

Проверка их качества осуществляется по ГОСТ 16971-71. Что касается технологии сварочных работ, то они проводятся при соблюдении требований ГОСТ 16310-80.

Для соединения отдельных частей трубопровода между собой применяются специальные фитинги:

муфты;
тройники;
крестовины;
уголки;
переходники.

Крепление вентиляционных каналов проводится с помощью хомутов. Технология прокладки обуславливается типом системы вентиляции. Наиболее сложной считается приточно-вытяжная.

Последовательность монтажа воздуховода:

высверливание в стене здания отверстия для притока свежего воздуха с последующей установкой в него патрубка;
присоединение приточной системы к вентиляционному каналу, расположенному в чердачном помещении;
установка вентиляционного рукава, подающего воздух в помещения дома.

Устройство вытяжной системы проводится по вышеописанному принципу. Она располагается на скате кровли дома. При сборке отдельных конструктивных элементов сети из полипропилена необходимо соблюдать технологию монтажа.

Регламентация этого вопроса осуществляется нормативами СП 73.13330.2012 и СП 60.13330.

В них отмечено, что:

сборку и соединение гибких воздуховодов следует проводить, растягивая их по длине;
вентиляционные рукава должны быть натянуты с целью исключения их провисания;
не допускается прокладка гибких и полужестких воздуховодов, если длина вертикального отрезка составляет более 7 метров;
в местах соприкасания вентиляционной сети с грунтом либо с бетонными конструкциями следует устанавливать жесткие вентиляционные трубы. То же касается помещений подвала, цокольного этажа;
при установке воздуховодов следует использовать специальные гильзы, сделанные из металла, и переходники.

Устройство теплоизоляции предотвращает процесс выпадения конденсата в вентиляционном канале, что обеспечивает его долговечность.

Ее рекомендуется использовать при прокладке элементов системы, устанавливаемой в неотапливаемых помещениях или снаружи здания.

Преимущества и недостатки изделий из пластика

Воздуховоды из пластика не зря пользуются такой популярностью, ведь они обладают уникальными достоинствами:

Стойкость к коррозии. Если гофрированный металлический воздуховод, так часто используемый для организации вытяжки, быстро поддается коррозии, то пластиковые изделия в этом плане обладают гораздо большей стойкостью;
Гладкая внутренняя поверхность. Пластиковые изделия не имеют шероховатостей на внутренних стенках. Гладкая поверхность снижает сопротивляемость воздушному потоку, что повышает эффективность вытяжки или вентиляции. Такой воздуховод менее шумный. Он, после соответствующей обработки, не притягивает пыль, а это снижает частоту мероприятий по очистке системы и позволяет сэкономить на ее обслуживании;
Низкая стоимость. Пластиковые конструкции довольно дешевы. К тому же такие воздуховоды экономичны и в эксплуатации;
Простой монтаж. Нарезать, подкорректировать пластиковые трубы можно перед их установкой;
Безопасность. Пластиковые воздуховоды экологически чисты, они не содержат вредных добавок и безопасны для окружающей среды;
Удобство транспортировки. Простота транспортировки достигается за счет их прочности и легкости;
Универсальность. Они подходят и для вытяжки, и для вентиляции, и для других систем. Могут эксплуатироваться при температуре от -40 до +90 градусов. Прямоугольные, жесткие, гибкие – их применение почти не ограничено;
Долговечность. Срок службы труб из полипропилена достигает 50 лет, изделий из ПВХ – 100 лет;
Прочие уникальные качества. Конструкции отличаются стойкостью к износу, воздействию влаги, ультрафиолетовому излучению. Могут эксплуатироваться в агрессивной химической среде.

Нет ничего совершенного, и рассматриваемые воздуховоды так же не лишены недостатков. Основной их минус – низкий уровень огнестойкости.

Этот ограничивающий фактор часто заставляет предпочесть надежность металла всем плюсам пластика. По этой причине такой воздуховод редко применяется для промышленной вентиляции в пожароопасных отделах. Также воздуховоды довольно сложно монтировать в частных домах, в которых есть паровая защита.

Несмотря на свои недостатки, воздуховоды очень востребованы и широко эксплуатируются в самых разных отраслях. Специалисты уверены, что при качественном монтаже воздуховод прослужит очень долго и обеспечит эффективную работу вентиляционной системы.

Срок службы некоторых изделий может достигать ста лет. Они идеальны для монтажа в жилых домах. Пластик, благодаря своим уникальным качествам, уже давно занял лидирующее место в организации множества видов систем коммуникаций.

Комментариев:

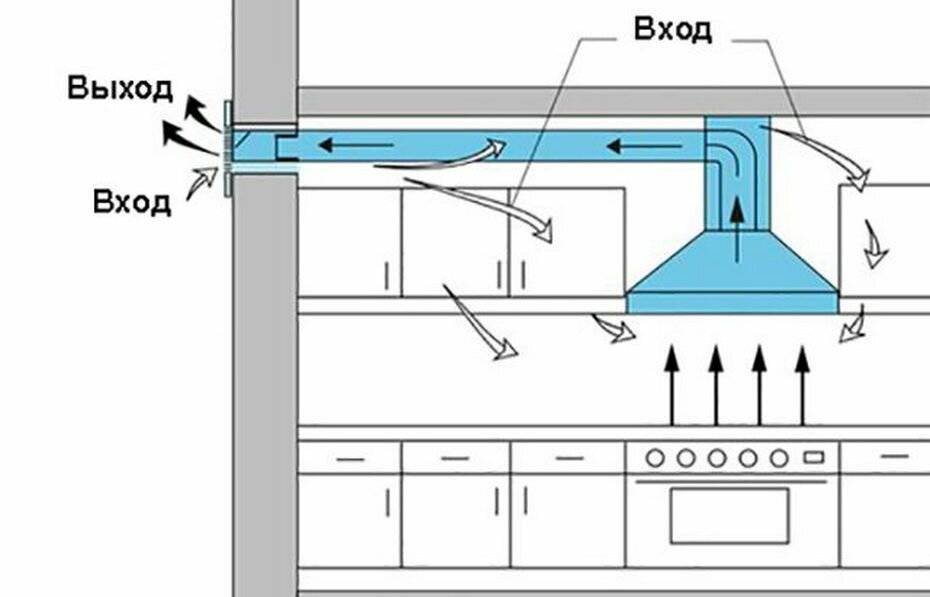

Вытяжка уже давно считается обязательной составляющей кухонного помещения. Это механизм, призванный принудительно выводить из рабочей зоны пищеприготовления запахи и пары.

Имея такое устройство, можно существенно снизить запотевание стекол на окне со стороны кухонного помещения, а также избавиться от распространения «ароматов» (в особенности неприятных) от готовящихся и пригоревших блюд по всему жилищу

Вытяжки обладают и еще одной функциональностью, не менее важной, которая по достоинству оценена многими домохозяйками, подсвечивание варочной поверхности плиты

Самостоятельный монтаж воздуховода с вытяжкой очень даже осуществим в рамках затеянного ремонта на кухне. Работа хоть и кажется несколько кропотливой, но она проста. Нужно рассмотреть, как все обстоит на деле.

Когда монтаж вытяжки на кухне производят качественно и по всем правилам, то предусматривают установку вентиляционного короба, который будет пролегать от вытяжки до вывода вентиляции из кухни.

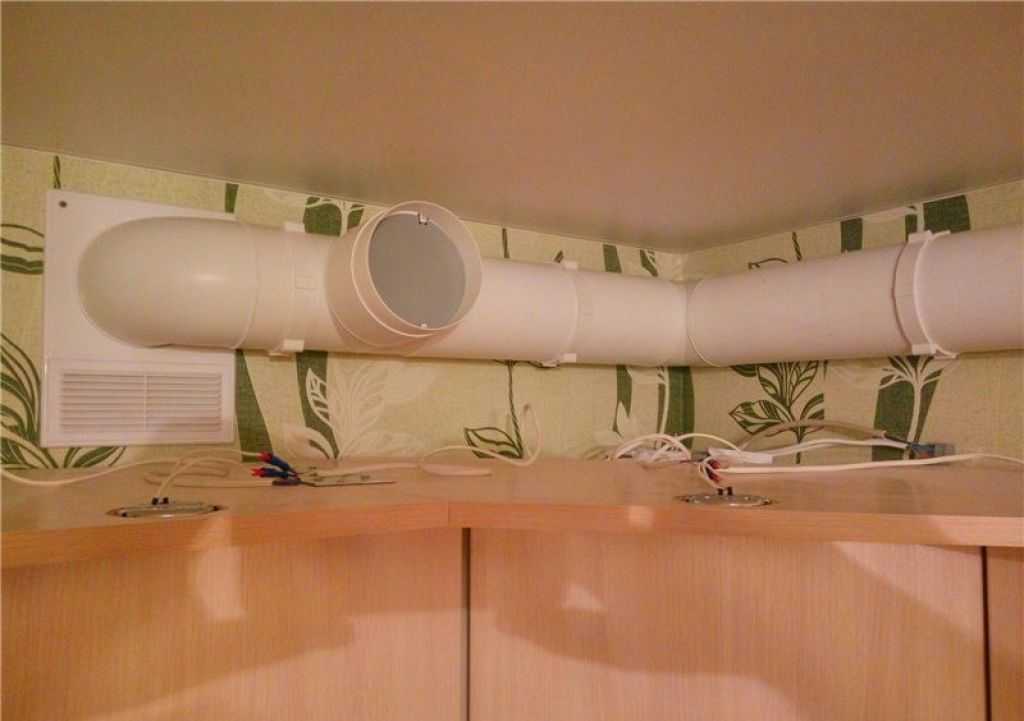

Примеры использования пластиковых воздуховодов Пластивент

Магазин Вентс 30.01.2023, 18:41

Напряму такі канали не з’єднуються. В них різний переріз. Для решіток вирізаються отвори в повітроводі. Якщо треба звузити канали після відведення, то це можливо через з’єднувач 913 (або кутовий 922 та 923) на круглий 125 чи 150 повітровод, а від нього вже можна під’єднати 60х204 мм через з’єднувач 812.

Артур 24.01.2023, 20:16

Подскажите как соединть 220*90 на 204*60 ?

Магазин Вентс 10.10.2020, 09:21

Это воздуховоды с разным поперечным сечением, такие переходники не предусмотрены. Переход с сечения 250 мм на 60х204 или 90х220 вызовет большое аэродинамическое сопротивление, высокую скорость движения воздуха, повышенный уровень шума.

Роман 04.10.2020, 19:38

Как перейти с канального вентилятора 250мм на плоский канал 60*204 или 90*220

Магазин Вентс 07.05.2020, 11:09

Вам нужен редуктор универсальный 310

Роман 06.05.2020, 23:33

Подскажите пожалуйста, мне нужен переходник , чтобы с трубы 150 мм вывести на 100 мм, есть такой?

Администратор Магазина 13.08.2018, 11:57

Цена определяется в зависимости от длины воздуховодов, количества поворотов, соединителей и модели вентилятора. Можете связаться с нами по указанным в магазине контактам, мы подсчитаем цену.

Юрий 12.

08.2018, 12:56

Какова цена вентиляции по Вашей схеме «санузел»?

Администратор Магазина 19.04.2018, 16:53

Не менее 1 метр друг от друга. Держатели воздуховодов сечением 90х200 изготовлены из металла, их можно устанавливать на расстоянии 1.5 метра.

Бубнов Александр Владимирович 19.04.2018, 16:10

На каком расстоянии крепятся держатели к потолку плоского воздуховода???

как собрать систему из полимерных труб

С развитием химической промышленности многие металлоконструкции были заменены их аналогами из полимеров. При строительстве индивидуальных малоэтажных домов первоочередной задачей становится монтаж пластиковых вентиляционных каналов. Их технические качества и технологические преимущества обеспечивают превосходство над использовавшимися ранее вариантами.

Неподготовленный человек скажет, что пластик выделяет в воздух ядовитые вещества, следовательно, вреден для здоровья. Убедиться, что это совсем не так, и современные полимерные материалы имеют европейские сертификаты качества и безопасности, поможет эта статья.

Мы расскажем об особенностях устройства вентиляционной системы из полимерных труб. Мы познакомим вас с ассортиментом и дадим рекомендации по выбору. Независимые домашние мастера найдут информацию о вариантах проводки и способах подключения.

Содержание статьи:

Материалы для производства пластиковых труб
Ассортимент по размеру и форме сечения
Вентиляционное устройство из полимерных труб
- Применение теплоизоляционных укрытий
- Проектно-подготовительные работы
- Расчет сечения воздуховодов
- Алгоритм расчета кратности циркуляции воздуха
- Присоединительная арматура и устанавливаемое оборудование
Монтаж комплекса вентиляции из полимерных труб
- Разводка вентиляционных каналов в малоэтажном доме
- Способы соединения пластиковых труб
- Нормативные требования к прокладке вентиляционных труб
Выводы и полезное видео по теме

Материалы для производства пластиковых труб

На строительном рынке предлагают вентиляционные трубы из нескольких видов полимерных материалов.

Предлагаемые потребителю:

Трубы ПВХ могут работать в диапазоне температур от -30 ^о до +70 ^о по Цельсию. Они в основном используются в бытовом и жилом строительстве для отапливаемых и холодных помещений. ПВХ — негорючий, термопластичный материал, температура плавления 165-200 градусов. Хороший диэлектрик. Внутри имеет гладкую поверхность. Заморозки переносит плохо, при температуре 15 ^о ниже нуля он теряет свои свойства.
Воздуховоды вентиляционные фторопластовые (фторопласт) обладают высокой термостойкостью, выдерживают нагрев до 260 ^около Цельсия. Воздуховоды применяются для транспортировки воздушных смесей с повышенным содержанием кислых и щелочных компонентов. Фторопласт используется в промышленности для изготовления высокопрочных вентиляционных сетей.
Воздуховоды из полипропилена (ПП) отличаются доступной ценой, хорошо устойчивы к агрессивным компонентам воздуха: кислотам, щелочам.
Трубы полиэтиленовые (ПЭ или ПВД, ПНД) Характеризуются легкостью, гибкостью, эластичностью, но плохо противостоят отрицательным температурам. Материал нейтрален по своей природе, не взаимодействует даже с кислотами. Полиэтилен не выделяет вредных веществ, считается совершенно безвредным.

Полиэтиленовые трубы рассчитаны на долгий срок службы. Гладкие внутренние поверхности практически не оказывают сопротивления движущимся по ним воздушным потокам.

Европейские страны признали полипропилен технически устаревшим материалом. В российской торговой сети еще можно приобрести воздуховоды из полипропилена.

Трубы полипропиленовые применяются в трубопроводах для транспортировки агрессивных газов, вызывающих коррозию металлов.

Приобретение изделий из этого материала в жилом доме будет оправдано для использования в подсобных помещениях или при недостатке бюджетных средств.

Ассортимент по размеру и форме сечения

Наиболее популярные корпуса доступны в двух вариантах:

круглые с диаметром поперечного сечения 100 мм, 125 мм, 150 мм, 200 мм;
прямоугольные с размерами поперечного сечения 55×110 мм, 60×122 мм, 60×204 мм.

Пропускная способность круглых вентиляционных каналов увеличивается с увеличением диаметра. КПД трубы диаметром 125 мм в 1,5 раза выше трубы диаметром 100 мм, а трубы диаметром 150 мм выше «сотки» уже в три раза.

Трубы ПВХ нельзя использовать для транспортировки воздуха с температурой выше 50 градусов Цельсия. Диаметр воздуховода должен быть не меньше диаметра выходного отверстия канала. В противном случае пропускная способность канала снижается.

Воздуховод круглого сечения диаметром 100 мм имеет те же характеристики, что и короб воздуховода 55 × 110 мм. Круглый канал 125 мм и прямоугольник 60×204 мм практически равнозначны по пропускной способности воздуха.

Круглая труба диаметром 200 мм доступна без большого количества соединительных деталей. Воздуховод прямоугольного сечения 90×220 мм соответствует круглой трубе диаметром 150 мм, но на практике применяется редко из-за дороговизны.

Завоевать доверие застройщиков частных домов пластиковым трубам помогли такие замечательные характеристики, как:

способность поглощать шум и тепло;
идеально гладкая поверхность, позволяющая воздуху проходить по каналу с высокой скоростью;
отсутствие коррозии, что позволяет прокладывать трубы в помещениях с повышенной влажностью;
невосприимчивость к агрессивным воздействиям, обеспечивающая длительную эксплуатацию;
стены обработаны антистатиком, препятствующим накоплению электрических зарядов, оседанию пыли внутри канала;
достаточная прочность и легкий вес;
простой и понятный процесс сборки укрупненных узлов и пространственных систем;
изготовление деталей по ГОСТ и ТУ с получением сертификатов на соответствие санитарно-гигиеническим требованиям;
относительно доступная цена.

Среди недостатков труб ПВХ можно отметить низкую огнестойкость, боязнь отрицательных температур, необходимость антистатической обработки.

Жесткие воздуховоды изготавливают методом литья и затвердевания в формовочной опалубке. Толщина стенки канала не менее 3 мм. Трубы можно приобрести в любом супермаркете или у производителей, самые известные из которых: ЭРА, ВЕНТС, Эко-Трейд

Белый цвет пластика отлично гармонирует с элементами отделки помещения, часто за ними прячутся воздуховоды гипсокартон с последующей отделкой.

Небольшая высота помогает уменьшить пространство между плитой пола и подвесным потолком. Таким образом, выдерживают приемлемую высоту помещения и его кубатуру.

Вентиляционное устройство из полимерных труб

При соблюдении определенных правил монтаж воздуховодов из ПВХ выполняется легко и быстро. Значительная роль в этом принадлежит способам соединения отдельных деталей. Предлагается огромный выбор соединительных деталей: уголки, отводы, тройники, заглушки. При выходе из строя одной детали ее легко демонтировать и заменить новым элементом.

Применение теплоизоляционных укрытий

В неотапливаемых помещениях полимерные каналы оборачивают теплоизоляционными материалами. В противном случае зимой трубы будут покрыты снежным инеем.

В качестве утеплителя используются:

вспененный полиэтилен, покрытый с одной стороны фольгой, а с другой — клеем;
с такими же покрытиями, этот материал значительно дороже первого.

Перед теплоизоляцией поверхность воздуховода очищают от пыли и грязи. Швы заклеены специальной фольгированной лентой.

Теплоизоляция из вспененного полиэтилена инертна к вредным воздействиям. В торговой сети представлен в прошитом и непрошитом виде. Первый не имеет дополнительных молекулярных связей и менее прочен, чем второй

Теплоизолятор из сшитого полиэтилена производится по специальной технологии, создающей линейные и поперечные молекулярные связи. Материал очень прочный, гибкий, не теряет форму после сдавливания.

Поролоновая теплоизоляция имеет микропористую структуру. Материал устойчив к агрессивным средам, отлично сохраняет тепло. Имеет фольгированный слой, препятствующий потерям тепла, обеспечивающий звукоизоляцию. Благодаря высокой температуре воспламенения защищает легковоспламеняющиеся материалы от огня.

Плиты минераловатные применяются для теплоизоляции объемных воздуховодов, особенно при уличной прокладке трасс.

Проектно-подготовительные работы

Перед началом проектных работ следует определиться с выбором системы вентиляции.

Бывает трех типов:

приточно-вытяжная с циркуляцией воздуха за счет естественной гравитации;
приточно-вытяжные с механическим побуждением для движения воздушных потоков;
комбинированный с использованием первого и второго типа.

Естественная циркуляция воздуха зависит от погодных условий. В жаркое время года, когда температура внутри дома и на улице выравнивается, требуется включение втягивающего усилия за счет установки в каналах электровентиляторов. В продаже есть устройства, ориентированные на установку в систему вентиляции из полимерного пластика.

При создании естественной вентиляции в системе не устанавливаются вентиляторы и электродвигатели, что значительно удешевляет монтаж и эксплуатацию оборудования. Вентиляционная установка, установленная на чердаке, равномерно распределяет свежий воздух по всему дому, предварительно подогревая его в рекуператоре за счет тепла выходящего воздушного потока

Монтаж осуществляется по заранее разработанному проекту вентиляции. Сложная конструкция вентиляционного комплекса потребует обращения к профессиональным проектировщикам, которые подскажут, как собрать пластиковую вентиляционную систему.

Для точного и их местонахождения нужно иметь определенный набор знаний. Учитывайте установленные нормы и производите расчеты по определенному алгоритму.

Человек, способный самостоятельно изучить основные нормы и правила проектирования, может выполнить рабочие чертежи простой вентиляционной установки самостоятельно.

Расчет сечения воздуховодов

При расчете параметров элементов системы вентиляции следует руководствоваться указаниями СП 54.13330, СП 60.13330, СанПиН 2.1.2.2645.

Для самостоятельного определения размеров и количества воздуховодов, вентиляторов и их мощности проще всего рассчитать параметры, используя расход воздуха на 1 кв.км. м. площадь дома, равная 3 куб. м/час. При этом не учитываются кратность воздухообмена и количество людей

Предлагаются три метода подсчета:

по количеству полных оборотов воздуха в помещении за 1 час;
по санитарным требованиям;
по общей площади комнат.

Кратность воздухообмена для жилых помещений — 1 раз/час.

Кухня с газовой 4-х конфорочной плитой — 90 м ³ / час плюс дополнительные 100 м ³ / час.

Кухня с электроплитой — 90 м ³ /час.

Ванная, туалет — 25 м ³ /час.

Помещение с твердотопливным котлом — 1 + 100 м ³ /час.

Котельная с газовым агрегатом — 3 + объем воздуха для сжигания топлива.

Алгоритм расчета кратности циркуляции воздуха

Для определения диаметра воздуховодов находится нормативный часовой расход воздуха для каждого помещения и в целом для притока и оттока в системе:

Объем воздуха в каждой комнате будет равна ее кубатуре. Чтобы его определить, умножьте длину комнаты на ширину и высоту.
Учесть нормативные значения воздухообмена для каждого помещения и определить часовой расход воздуха.
Результаты округляются и суммируются отдельно для потока воздуха и его удаления.
Поддержание баланса подачи и выпуска воздуха является основой расчета.
Полученный суммарный часовой расход воздуха используется для определения размера основного притока и .
Установить необходимую скорость воздуха — 3-4 м/с.
По схемам в нормативных справочниках найдите нужный диаметр трубы.
По специальным таблицам там можно найти ящик равноценного сечения.

Рабочие чертежи и схема подскажут, как собрать пластиковую вентиляционную систему в соответствии с проектной мощностью. Из выполняют самостоятельно по расчету.

По чертежам определяют общую длину воздуховодов, количество прямых участков, поворотов, необходимых тройников, переходников и крепежных элементов. По смете закуплены вентиляторы, фильтры и обратные клапаны.

Отмечают конкретные места расположения вентиляционных каналов, проводят осевые линии, отмечают места присоединения каналов. Наличие чертежей обеспечивает точную разметку прохода вентиляционных каналов, пробивания отверстий в стенах и потолках.

Соединительная арматура и установленное оборудование

Для соединения прямых частей в пространственную разветвленную сеть применяется типовая арматура:

Клапаны обратные;
— штуцер с тремя отверстиями, соединяет две части основного канала, к третьему выходу подсоединяется боковая ветвь;
крестовины — для соединения двух боковых отводов;
переходники с круглой трубы на прямоугольную, с одного размера на другой;
отводы для поворота вентиляционного канала; муфты
;
колпаки и решетки.

Обратный клапан в вентиляционных каналах регулирует движение воздуха в нужном направлении. Он не позволяет появиться обратной тяге. Конструкция очень простая: лопасть открывается при движении воздушного потока в заданном проектом направлении, при ее движении назад перекрывает проход канала.

Полностью укомплектованный набор необходимых соединительных деталей позволяет быстро и легко собрать секции вентиляционной сети. Рекомендуется приобретать фитинги с небольшим запасом — 10-15% от общего количества

На приточных воздуховодах устанавливаются фильтры для очистки воздуха от пыли и мелкого мусора. При недостатке естественного притока свежего воздуха через окна и форточки в стенах здания монтируются форточки.

Из-за разницы давлений внутри и снаружи здания уличный воздух будет поступать в помещения по самотечным вентиляционным сетям. Однако ее работа может прерываться в летний период, когда давление за окном и внутри помещения выравнивается. Для создания стабильной системы вентиляции, не зависящей от погодных условий, в систему вентиляционных каналов устанавливают приточные или вытяжные вентиляторы.

Для обогрева приточного воздуха в холодное время года в чердачных помещениях дома установлен . Принцип их работы заключается в передаче тепла удаляемого воздушного потока вновь поступающему объему воздуха.

Рекуператор экономит деньги на отоплении. Принцип работы устройства: отработанный воздух проходит через теплообменник и частично отдает свою тепловую энергию входящему воздушному потоку. В качестве нагревательных элементов используются детали из материалов с высокой теплоемкостью

Для вытяжки из печи монтируется отдельный вытяжной канал. Вентиляционные решетки в помещениях оборудованы обратными клапанами. Технологический процесс, осуществляемый бригадой профессиональных монтажников, мало чем отличается от установки пластиковой вентиляции своими руками.

Описанный ниже порядок создания системы вентиляции частного дома можно считать руководством к действию для любителей все сделать самостоятельно.

Монтаж комплекса вентиляции из полимерных труб

На подготовительном этапе подготавливается вся номенклатура деталей согласно технического задания. Для страховки увеличить поставки фурнитуры и крепежа на 10 процентов.

Вам понадобится простой набор инструментов:

для резки пластиковых труб и воздуховодов ножовкой по металлу или дереву, для ускорения работы – небольшой пилой «болгаркой»;
для сверления отверстий в стенах и потолках;
наждачная бумага, клей, герметик, монтажная лента;
рулетка, маркер;
отвертка.

Начинайте работу со сборки укрупненных узлов, используя весь арсенал фурнитуры. Основным элементом собираемых модулей и воздуховодов является прямолинейный воздуховод или труба типоразмеров. Круглые трубы и прямоугольные короба из ПВХ имеют длину в пределах от 0,35 до 2,5 метров.

Для ровной резки на поверхности коробки или трубы начертите точную линию разреза. Можно использовать лазерный инструмент. Пиление строго по намеченной линии. После резки остаются ровные торцы без заусенцев и шероховатостей.

К стене или потолку прикладывается большой разрез, уточняется привязка, фиксируются точки крепления в проектном положении.

При обвязке следует учитывать, что каждый угол поворота снижает эффективность системы. Чем меньше общая длина воздуховодов, тем выше их производительность. Для прокладки воздуховодов в частном доме лучше использовать прямолинейные участки длиной 2,5 метра, чтобы не делать лишних соединений.

Скорость воздуха в каналах круглого сечения выше, чем в каналах прямоугольного сечения. Но для экономии места часто используют плоские ящики.

Для страховки от образования конденсата в трубах делают дренажные отверстия. Для удаления капель росы горизонтальным каналам придают уклон 0,01-0,015.

Вытяжка, соединяемая с помощью переходника с круглого сечения на прямоугольное. Место соединения заделывается силиконовой мастикой.

Вытяжку следует располагать вплотную к выходному отверстию вытяжного канала, что снижает потери в скорости удаления гари. Рекомендуемый диаметр вытяжного канала 125 мм. Производительность вытяжной установки около 200-300 куб.м/час. Высота вытяжки от поверхности электроплиты — 65-75 см, газовой — 75-80 см

Для прохода сквозь стену воздуховод помещается в гильзу. Выходы каналов закрыты декоративными решетками. Провисание воздуховода не должно превышать 50 мм.

Разводка вентиляционных каналов в малоэтажном доме

На примере типового жилого дома можно узнать, как собрать вентиляционную систему из пластика ПВХ.

В двухэтажном коттедже со стандартным набором комнат требуется прокладка одного вертикального вытяжного канала с тройниками для соединения боковых выходов с жилыми комнатами. С помощью этого пластикового воздуховода душный воздух из спален и гостиной будет транспортироваться на чердак.

Рядом такой же приточный канал спускается с чердака на первый этаж с разводкой боковых ответвлений по зонам подачи свежего воздуха взамен выносного.

Для кухни предусмотрено два канала:

отдельный вытяжной канал для вытяжки над плитой, идущий с первого этажа на чердак;
обычный вытяжной канал.

В санузлы протянуты автономные вытяжные каналы для отвода паров из ванной и воздуха из туалета.

Колпак соединяется с вентиляционным каналом через тройник и обратный клапан со смещенной осью. При выключенной вытяжке клапан открыт, воздух в канал из кухни выводится мимо него. При включении вытяжки клапан перекрывает вход, кухонные испарения не попадают в помещение

В ассортименте фитингов для пластиковых воздуховодов имеются круглые пластиковые держатели для крепления труб к плоской поверхности.

Для ящиков предусмотрены прямоугольные крепления соответствующих размеров.

Процесс установки:

перфоратором просверливается отверстие в стене или потолке:
с помощью дюбелей и шурупов закрепляют держатели или кронштейны.

Пластиковые застежки работают как защелки, плотно обхватывая неподвижный элемент. В качестве креплений к потолку можно использовать металлические подвесы для гипсокартона.

На воздуховодах, проходящих под потолком, также устанавливаются тройники и отводы для подачи или удаления воздуха из разных помещений многоквартирного дома.

Все каналы выводятся на чердак и там с помощью гибких круглых воздуховодов соединяются с внутренним блоком системы. Переходники для крепления чердачных круглых труб размещают под потолком последнего этажа.

Рекомендуется герметизировать все соединения силиконовым герметиком для предотвращения утечки воздуха. Если ящики закрыты подвесным потолком, все стыки дополнительно герметизируются монтажной лентой. Подвесные крепления прикручиваются к потолку с помощью саморезов и дюбелей

В зависимости от выбранного способа вентиляции на чердаке размещают по одному мощному устройству, обеспечивающему вытяжку и приток воздуха по всему дому, либо в каждый воздуховод ставят вентиляторы.

На холодном чердаке трубы обязательно утепляют. Высота вентканалов относительно конька крыши определяется следующим образом: на чертеже от конька крыши проводят горизонтальную линию, от нее вверх на 10 градусов проводят еще одну балку. Он и будет заявляемой высотой вентиляционных труб. Если расстояние от конька крыши до вентиляционной трубы менее 150 см, она возвышается над коньком крыши на 50 см.

Силиконовый герметик белого цвета, сохраняет эластичность при высыхании. Для более надежной герметизации используйте металлическую ленту.

Для лучшей циркуляции воздуха в дверях комнат внизу оставьте свободное пространство.

Способы соединения пластиковых труб

Полимерные трубы соединяют между собой несколькими способами:

с помощью муфты, надеваемой или вставляемой в трубу;
Арматура термисторная из специального полиэтилена с металлической спиралью;
Стыковая сварка с использованием сварочного оборудования.

Термисторы нагреваются электрическим током, полимер плавится, и получается сварное соединение с высокой степенью герметичности и прочности.

С помощью паяльника с дисковым нагревательным элементом концы полимерных труб нагревают до расплавленного состояния. Затем они соединяются уверенным движением. После затвердевания в зоне шва образуется практически монолитная конструкция

При стыковой сварке пластиковые поверхности плотно прижимаются к каждому нагревательному элементу, затем уверенным движением соединяются. На выходе получается сварной шов, не уступающий по прочности основному материалу.

При самостоятельном монтаже рекомендуется использовать самый простой вариант муфт — муфты. Для их установки вам понадобится так называемая «утюжка». Для разовой работы практичнее арендовать его.

Нормативные требования по прокладке вентиляционных труб

Соблюдение нормативных требований по привязке воздуховодов к стенам и потолкам, друг к другу, к инженерным сетям позволит осуществить монтаж без проблем и хлопот при квалифицированной приемке работ.

Расстояние между креплениями не более одного метра. Контакт с металлическими частями натяжного потолка исключен, чтобы на него не передавались шум и вибрация.

Мощность вытяжного вентилятора, устанавливаемого в помещениях дома, можно определить по объему помещения и скорости воздухообмена

Вертикальное отклонение канала допускается не более 2 мм на 1 метр трубы.

Минимальное расстояние до коммуникаций 250 мм. До разводки — не менее 300 мм.

Наименьшее расстояние между двумя круглыми воздуховодами 250 мм. Штекерные соединения размещают на расстоянии не менее 100 мм от мест прохода через стены и перекрытия.

Допускается объединение каналов санузла, санузла, технических помещений с установкой обратных клапанов.

Для котлов отопления и камина использование пластиковых труб запрещено.

Сборка пластиковых элементов в крупные блоки и пространственные конструкции под силу даже неопытному мастеру с минимальным набором инструментов. Это касается систем вентиляции с естественной циркуляцией воздуха без установки специального сложного оборудования и узлов автоматики.

Для построения сложной системы с монтажом вентиляционного оборудования, рекуператоров, блоков управления, возможно, придется обратиться за помощью к монтажникам организации, специализирующейся на монтаже систем вентиляции и отопления.

В любой системе, даже самой простой, важен точный расчет параметров, наличие рабочих чертежей или схем монтажа и крепления воздуховодов, установки вентиляционного оборудования.

Выводы и полезное видео по теме

На видео наглядно показано, как прокладываются вытяжные и приточные каналы на кухне и в санузлах. Показаны места установки обратных клапанов и электровентиляторов. Объяснили необходимость их установки:

Подводя итог, можно сказать, что список достоинств полимерных труб намного превышает их недостатки. Это решающий момент в выборе материала для монтажа вентиляционной системы.

Легкость конструкции, унификация деталей, простой монтаж вывели пластиковые воздуховоды на передовые позиции в оборудовании малоэтажных жилых домов, бытовых и технических помещений, малоэтажных общественных зданий.

Расскажите о том, как вы устанавливали пластиковые воздуховоды на собственной даче или в загородном доме, как монтировали канал для подключения вытяжки на кухне. Поделитесь технологическими функциями, которые могут быть полезны посетителям сайта. Пожалуйста, оставляйте комментарии в форме блока ниже.

Практическое руководство: установка вентиляционного отверстия в потолке, от шурупов до герметика

Установка вентиляционного отверстия в потолке может быть быстрым и легким процессом, если у вас есть нужные инструменты и немного терпения. Независимо от того, пытаетесь ли вы сэкономить энергию, пропуская больше воздуха на чердак, или обновляете старый дом, чтобы сделать его более экологичным, установка новой потолочной вентиляции поможет вам сэкономить деньги и повысить стоимость вашего дома при перепродаже. Прежде чем приступить к любому проекту, вы должны убедиться, что у вас есть все необходимые инструменты и оборудование. Поскольку для этого обычно требуется добраться до высоких мест возле свеса вашей крыши, вам может понадобиться лестница и друг или член семьи, который поможет вам удержаться на лестнице. Даже при выполнении самой простой и незамысловатой работы следует соблюдать осторожность и соблюдать все необходимые меры безопасности. Давайте посмотрим, что мы рекомендуем для инструментов и расходных материалов, которые вам понадобятся для безопасной и надежной установки вашего нового вентиляционного отверстия.

Необходимые инструменты:

Лестница (в зависимости от высоты свеса крыши)
Защитные очки
Рабочие перчатки
Большой кусок плоского картона (примерно 10 дюймов на 16 дюймов, в зависимости от размера вашего вентиляция софита)
Прочные строительные ножницы или канцелярские ножницы или канцелярский нож (для вырезания картонного шаблона)
Строительный карандаш или мел для разметки и разметки
Электрический лобзик или маленький циркуль
Электродрель или ручная дрель
Размер сверла: ¼”
Бита для дрели или ручной отвертки. Обычно с крестообразным шлицем
Шесть-десять шурупов ½” для листового металла или дерева (вам понадобится несколько дополнительных на случай, если они упадут или сломаются)
Линейка или измерительная лента
Силиконовый герметик и пистолет для чеканки (один-два тюбика)

Безопасность прежде всего

Мы всегда рекомендуем начинать любую работу со сбора всех необходимых инструментов и надевания защитных очков и рабочих перчаток. Любую работу можно было бы сделать более безопасной, если бы на всякий случай были защитные очки, однако для установки нового вентиляционного потолочного потолка необходимо сверлить и резать дерево прямо над головой, что может привести к попаданию пыли и мусора в лицо и глаза. Глаза, как правило, являются самой трудной частью вашего тела для правильного заживления после травмы, и риск слепоты очень высок, когда они травмированы, поэтому безопасность глаз всегда является главным приоритетом при любой работе по дому.

Приступая к работе: соберите картонную сборку

Соберите все необходимое в гараже или на чистом участке лужайки рядом с домом в безопасном месте. Возьмите картон, положите его на стол и поместите на него вентиляционное отверстие. Проследите контур вентиляционных отверстий, которые вы хотели бы использовать. Мы рекомендуем оцинкованные вентиляционные отверстия размером 6×16 дюймов или 8×16 дюймов с экраном, которые мы продаем на нашем сайте примерно по 8 долларов США каждый. Большие размеры на 6 или 8 дюймов гарантируют, что вы получаете адекватный приток вентиляции на чердак для каждого вентиляционного отверстия, установленного вокруг софита. Важно иметь адекватный баланс притока и вытяжки в системе вентиляции вашего дома. Далее в статье мы дадим советы о том, как определить, сколько потолочных вентиляционных отверстий вам может понадобиться установить, чтобы правильно сбалансировать приток вентиляции. Мы рекомендуем вентиляционное отверстие со встроенным экраном внутри, чтобы предотвратить попадание насекомых и твердых частиц на чердак.

После того, как вы обвели контур вентиляционного отверстия на картоне, возьмите ножницы и вырежьте обведенную фигуру. Затем с помощью измерительной ленты или линейки отмерьте 1 дюйм от одного длинного края к середине картона и нарисуйте еще одну линию. Проделайте это и с узким краем. У вас должны получиться две линии внутри картонного прямоугольника, которые находятся на расстоянии 1 дюйм от внешних краев. Вырежьте по этим линиям, чтобы ваша окончательная картонная форма была точно такого же размера, как вентиляционное отверстие, но на 1 дюйм меньше. Это ваш кондуктор, который позже поможет вам измерить ваши разрезы в вашем софите.

Установка: Отметьте места разреза

Наденьте защитные очки и рабочие перчатки и принесите лестницу (при необходимости) к желаемому месту установки вдоль стены вашего дома. Посмотрите на нижнюю сторону вашего софита и приложите кончик измерительной ленты к внешней стене вашего дома и растяните рулетку, чтобы измерить ширину вашего софита. Выступы обычно имеют ширину от 12 до 18 дюймов. Центр должен быть на расстоянии от 6 до 9 дюймов от внешней стены вашего дома. Отметьте карандашом место, указывающее на центр, и поместите на него картонное приспособление, центрируя и выпрямляя его по мере продвижения. Соблюдайте промежутки между стропилами в свесе. На это укажут несколько гвоздей, прикрепляющих материал софита к стропилам крыши. Убедитесь, что кондуктор находится между двумя стропилами и не перекрывает их. Это важно, потому что вы не хотите подрезать или повредить стропила своей крыши электролобзиком во время установки. Лучше всего уменьшить кондуктор на 1 дюйм в ширину и на 1,5 дюйма в длину, поэтому для 6 x 16 дюймов на центральных стропилах размер шаблона должен быть 5 x 14,5 дюймов.

Поднимите картонный шаблон и обведите четкий контур столярным карандашом или мелом. Повторяйте этот процесс вдоль навеса вашего дома, пока вы не проследите все точки установки, которые вы хотели бы сделать в этом проекте.

Просверлите начальные отверстия

Следующим шагом будет взять электрическую дрель со сверлом диаметром не менее ¼ дюйма и просверлить отверстия в четырех углах каждого карандашного контура. Не стесняйтесь использовать бит немного большего размера. Просто убедитесь, что вы предпочитаете внутреннюю часть прямоугольника, а не внешнюю, так как мы не хотим создавать отверстие, которое ваше вентиляционное отверстие может не закрыть после установки.

Вырежьте шаблоны.

Возьмите электролобзик или циркулярную пилу и вставьте ее в одно из отверстий, которые вы просверлили в углу прямоугольника. Разрежьте по линиям, пока каждая часть прямоугольника не освободится. Возьмите вентиляционное отверстие софита и поднесите его к отверстию, которое вы только что прорезали. Убедитесь, что вентиляционное отверстие закрывает все отверстие и что с каждой стороны дерева внутри внутренней области вентиляционного отверстия имеется около ½ дюйма дерева, чтобы у вас было достаточно места для крепления винтов. После того, как вы убедились, что отверстия для шаблона имеют правильный размер, продолжайте вырезать оставшиеся прямоугольники с помощью пилы. Если для этого вам нужно находиться на лестнице, убедитесь, что у вас есть напарник, который может удерживать лестницу устойчиво для вас, и что вы можете передать инструменты, когда будете приспосабливаться к лестнице.

Дополнительный совет : После того, как ваши отверстия будут вырезаны, проверьте вокруг внутренних краев и непосредственно над вырезом, глядя внутрь корпуса крыши. Убедитесь, что между вентиляционным отверстием и изоляционным материалом на чердаке имеется достаточный поток воздуха. Если нет, то вам, возможно, придется вырезать отверстие или путь в изоляции, чтобы высвободить надлежащий поток воздуха.

Покройте внешние края вентиляционных отверстий силиконовым герметиком

Покрытие внешних краев вентиляционных отверстий важно для защиты чердака от насекомых и мусора, такого как песок и вода. Герметичное уплотнение может гарантировать, что ваш чердак останется хорошо проветриваемым и не будет накапливать нежелательное тепло и влагу в течение многих лет.

Возьмите пистолет для герметика и проведите линию силиконом вдоль внешних краев вентиляционного отверстия, затем осторожно поднимите его к свежевырезанному отверстию и держите там. Убедитесь, что вы не нанесли слишком много силикона по краям или слишком близко к внешнему краю, чтобы у вас не было большого количества жидкости по бокам. Нам просто нужно плотное уплотнение на самых внешних краях каждого вентиляционного отверстия, чтобы они были на одном уровне с деревом на вашем выступе.

Закрепите каждую вентиляционную решетку винтами

Каждая вентиляционная решетка должна иметь от 8 до 10 отверстий, просверленных по внешним краям для ввинчивания винтов. Мы рекомендуем ½-дюймовые винты из листового металла из нержавеющей стали для каждого вентиляционного отверстия. Очень важно: при закреплении вентиляционных отверстий убедитесь, что жалюзи направлены под углом к вашему дому, а не от него. Когда вы смотрите на установленную вентиляционную решетку с земли, вы не должны видеть наклонные планки в вентиляционной решетке. Это помогает предотвратить попадание пыли, дождевой воды и дыма на крышу вашего дома. Прежде чем закреплять, убедитесь, что все ваши вентиляционные отверстия ориентированы правильно.

Сначала закрепите внешние четыре угла винтами, а затем вы сможете безопасно вкрутить оставшиеся внутренние винты, не скрепляя стороны вентиляционного отверстия.

Убедитесь, что все вентиляционные отверстия закреплены и должным образом герметизированы.

Обойдите и попытайтесь раскачать каждое установленное вентиляционное отверстие рукой после того, как все винты будут затянуты в первый раз. Если вы чувствуете, что в вентиляционном отверстии есть какие-либо люфты, возможно, вам придется затянуть или заменить винты. Если вы решите покрасить вентиляционные отверстия софита, удалите остатки масла и тщательно отшлифуйте поверхность скотч-брайтом или стальной ватой, чтобы добиться наилучшего сцепления.

Наслаждайтесь своим новым вентилируемым домом

После того, как вентиляция установлена должным образом, вы можете дышать легко, и ваш дом тоже! Эти вентиляционные отверстия важны для общего состояния здоровья и содержания вашего дома, особенно крыши, которая может привести к дорогостоящему ремонту в будущем, если не будет должным образом обслуживаться.

Бонус : Расчет необходимого количества вентиляционных потолков в вашем доме космос.» (В некоторых климатических условиях вместо этого используется 1/300 из-за пониженной влажности и температуры. Проверьте текущую климатическую зону, чтобы узнать, что относится к вам).
Это означает, что вам нужно сложить квадратные метры вашего чердака, включая гараж, чтобы вычислить это число. Затем разделите это число на 150, чтобы получить общую площадь, которую необходимо проветрить. Поскольку нас беспокоят только впускные вентиляционные отверстия, которые мы устанавливаем в софите нашего дома, нам нужна только половина этого количества, поэтому разделите это число на 2. Теперь возьмите это число и умножьте его на 144, чтобы получить общее число. чистых свободных дюймов, которые вам необходимо учитывать в вашей приточной вентиляции вокруг вашего дома. Затем посмотрите на размер вентиляционных отверстий, которые вы хотите установить. Типичное вентиляционное отверстие размером 16 x 8 дюймов дает вам в общей сложности 65 квадратных дюймов чистой свободной вентиляционной площади (NFA). Итак, возьмите последнее рассчитанное вами число и разделите его на 65, чтобы получить количество вентиляционных отверстий, которые вам нужно установить. Ну, это было не так уж сложно, не так ли? Вот пример в визуальной форме:
Шаг 1: Найдите общую площадь чердака Дом SQF: 2200 + Гараж SQF: 480 «=» 2680 квадратных футов на чердаке
Шаг 2: Разделите это число на 150 Чердак SQF: 2680 / 150 «=» 17,87 SQF (равняется общему объему вентиляционного пространства как для впуска, так и для вытяжки)
Шаг 3: Определите необходимую площадь выхлопа 17,87 / 2 = 8,9
Шаг 4: Умножьте SQF выхлопа на 144, чтобы получить общее количество квадратных дюймов 8,9 Икс 144 =1286,4
Шаг 5: Разделите это число на 36 (что является NFA, обеспечиваемым одним вентиляционным отверстием 16 x 8 дюймов), чтобы получить общее количество вентиляционных отверстий, необходимых для соответствия коду 1268,4 / 36 = 35,2 вентиляционных отверстия вокруг вашего дома.
Мы подсчитали
Итак, в этом случае, после того, как мы подсчитали, нам потребуется 35,2 или 36 фактических вентиляционных отверстий вокруг нашего дома, или около 9 вдоль каждой из четырех сторон дома.
