Монтаж пластиковых воздуховодов

Применение пластиковых воздуховодов для вентиляции помещений как бытового, так и коммерческого назначения стремительно развивается в России. В новых современных зданиях устанавливаются эффективные инженерные системы, требующие простые и практичные решения. Одним из таких решений является применение пластиковых вентиляционных каналов, обладающих множеством преимуществ.

Использования прямоугольных воздуховодов позволяет обойтись подвесными потолками меньшей высоты, что намного удобней, так как в любом помещении стараются сохранить высокие потолки.

По типу сечения вентканалы делятся на круглые сечением 100, 125,150, 200 мм и прямоугольные сечением 55х110, 60х120, 60х204, 90х220 мм. Воздуховоды круглого сечения чаще всего используют, как корневое сечение. Их подсоединяют непосредственно к вентилятору или вентиляционной установке. А разводку в комнатах уже выполняют прямоугольными каналами.

Правильный монтаж пластиковых воздуховодов позволяет собрать систему вентиляции любой сложности быстро и без всяких проблем.

Простота соединения прямых каналов и соединителей позволяет ускорить и облегчить монтаж пластиковых воздуховодов.

Такой монтаж можно выполнять не применяя специальных инструментов, что естественно сказывается на себестоимости и воздуховоды легко обрезаются ножовкой до необходимы вам длинны

Преимущества пластиковых каналов

• отличные теплоизоляционные и шумоизоляционные свойства.
• внутренняя поверхность очень гладкая, что создает очень низкое сопротивление воздуху.
• при разрезании пластиковых воздуховодов не возникает шероховатостей, как на металлических воздуховодах, что также не вызывает статического сопротивления движению воздуха в системе
• неподверженность коррозии делает монтаж пластиковых воздуховодов выгодным, а службу долговечной
• высокая прочность
• небольшой вес
• легкость монтажа
• абсолютная безопасность для здоровья, так как пластиковые воздуховоды не выделяют в окружающую среду вредных компонентов
• умеренная цена

Благодаря своим отличным техническим характеристикам пластиковые воздуховоды завоевывают все большую популярность оставляя позади металлические воздуховоды.

 Удобный и не трудоемкий монтаж пластиковых воздуховодов позволяет выполнить работу без лишнего шума, мусора и в кратчайшие срок.

Монтаж

Вам понадобится:

• рулетка
• маркер
• напильник
• перфоратор
• ножовка по металлу (можно небольшая болгарка)
• плоскогубцы
• карандаш
• шуруповерт или отвертка
• герметик
• монтажный скотч

Прежде чем начать монтаж воздуховода у вас на руках должен быть проект вентиляции. Это может быть проект специализированной организации либо ваш проект. Небольшую систему воздуховодов в  принципе можно нарисовать на листке бумаги.

Вам необходимо понимать, каким образом будет у вас буду проходить воздуховоды по всему дому и в каком месте вам необходимо будет делать отверстие для прохождения этих воздуховодов. Отверстие придется делать либо в стенах либо в межэтажных перекрытиях. Дальше мы подбираем необходимые соединители.

Каждую ветку в каждой комнате мы собираем на полу, как готовый модуль. Это упрощает монтаж воздуховодов под потолком.

Процесс резки воздуховодов

Каналы хорош режутся ножовкой по металлу или по дереву. Часто монтажники используют небольшую болгарку. Это позволяет довольно быстро и точно получить прямой участок требуемой длины. После резки обычными пальцами убирается все заусенцы, остается гладкая поверхность. Для соединения между собой двух соединитиелей (например для соединения тройника и отвода) вам понадобится небольшой кусочек воздуховода.

Крепление воздуховодов

Для крепления к стене или потолку используются держатели или монтажная лента. Удобнее использовать пластиковые держатели, воздуховод в них просто защелкивается. Монтажная лента представляет собой перфорированную металлическую полосу. Из нее легко сделать хомут любой формы, через отверстия в ленте производится крепление канала к поверхности

Герметизация

Рекомендуется все места соединения обработать герметиком для предотвращения потерь воздуха в системе вентиляции. Это может быть силикон или любой другой герметик для пластика. Если это будет система вентиляции скрытого монтажа, то соединения дополнительно герметизируются алюминиевым монтажным скотчем.

как соединить круглые вентиляционные трубы с прямоугольными

Здравствуйте, уважаемый читатель! Эффективность современных вентиляционных устройств во многом зависит от качества сборки её элементов. Если будет нарушена технология установки, даже при грамотно выполненном аэродинамическом расчёте не удастся изготовить надежную систему.

Важную роль играет при этом соединение воздуховодов между собой. Рассмотрим их способы, особенности применения в различных ситуациях.

Методы крепления воздуховодов

Крепят воздушные рукава чаще всего к потолку или стенам помещения, а технология крепления зависит от их типоразмеров и конфигурации.

По профилю сечения они подразделяются на прямоугольные и круглые отводы. Методы крепления применяют к ним разные.

Для крепежа прямоугольных каналов используют технологию с применением:

• Шпильки и профилей Z и L-образных форм.
• Шпильки и траверса.

Используют данные методы при монтаже тяжелых конструкций.

Для каналов круглого сечения применяют:

• Хомут и шпильку.
• Перфоленту и хомут.

Подобные способы крепежа распространены при сборке небольших систем.

Виды соединения металлических воздуховодов

Круглые отводы монтируются на следующих соединениях:

• Фланцевых.
• Ниппельных.
• Муфтовых.
• Бандажных.

Для прямоугольных каналов используются:

• Соединения на шинах.
• Реечные.
• Фланцевые.

Наряду с ними применяются классические соединения раструбом и сваркой.

Монтажная шина еврошина

Как правило, прямоугольные воздуховоды и фасонные детали стыкуются фланцевыми соединениями, созданными на основе монтажной шины. Другие названия этой уникальной конструкции – «еврошина», шинорейка.

Представляет она собой профиль L-образной конфигурации, благодаря которой стороны короба жестко фиксируются во фланце.

Изделие производится шириной 20 и 30 мм. Для создания фланца шинорейка нарезается по размеру на четыре части, собирается с помощью уголков, вставляется в отвод и прикрепляется к нему саморезами или болтами.

Места сопряжения стыкуемых фланцев по периметру прокладывают уплотнителем или смазывают герметиком. Прилегающие фланцы соединяют между собой болтами. Для придания дополнительной плотности прилегания устанавливают через каждые 50 см по периметру узла зажимные скобы (струбцины).

Монтажные шины обеспечивают герметичное соединение, создают дополнительную жесткость в вентиляционной конструкции.

Ниппель и муфта

Эти виды соединения используются в работе с круглыми вентиляционными трубами на прямолинейных участках.

Ниппель представляет собой отрезок трубы, середину которого опоясывает выпуклое ребро.

Деталь вставляют в трубу, где она фиксируется этим выступом. На неё надевается следующий сегмент вентиляционной системы. Стыковочный узел обклеивается алюминиевым скотчем.

Основное требование к соединителю – соответствие размеров и материала параметрам собираемой вентиляции.

Муфта по сути является внешним ниппелем и отличается от него только бортиком, выступающим внутрь, и размером сечения: оно больше диаметра трубопровода. Соответственно, муфта надевается на стыкуемые отводы с внешней стороны и закрывает место сопряжения.

Схема муфтового соединения

Реечное

Реечный способ состыковки используют при монтаже прямоугольных воздуховодов, длина сторон которых составляет 40 см и меньше.

Примыкающие торцы каналов с отгибами бортов соединяют, в изгибы вставляют рейку и загоняют её на всю длину сторон. Затем стык уплотняют молотком. Способ востребован в местах, ограниченных высотой.

Недостатком реечных стыков является утечка воздуха через них. Чтобы улучшить герметичность узла, применяют уплотняющие материалы из резины или полимера.

Способ соединения прямоугольных отводов на рейке

Бандажное

Ещё одним из бесфланцевых способов соединения является стыковка каналов бандажом. Он изготавливается из тонколистовой оцинкованной стали и предназначается для сборки круглых воздуховодов малого и среднего диаметра.

Соединитель надевают на отбортованные торцы соединяемых труб, предварительно заполнив его выемку герметиком. Стягивают концы бандажа, к которым приварены угольники, струбциной или специальным приспособлением. Затем болтовым соединением закрепляют бандаж на отводах.

Схема установки бандажа: а — соединитель, б — узел стыковки; 1 —бандаж, 2 — воздуховоды

Раструбное

Самый простой и быстрый способ монтажа воздушных каналов. Отводы изготовляются слегка конусообразной формы и собираются в единую вентиляционную систему путем вставления следующего отвода в предыдущий элемент.

Для герметизации применяют герметик.

Используют при монтаже круглых воздуховодов, сборке сэндвич-дымоходов, пригоден для оборудования вытяжного канала естественной вентиляции.

Видео: трубы из нержавеющей стали, способы соединения

Как соединять пластиковые и гибкие воздуховоды

Монтаж пластиковых вентиляционных труб не представляет никаких сложностей. Для сборки пластиковых систем производителями выпускаются специально подобранные фасонные детали и переходники, подходящие по своим типоразмерам воздуховодам. Эти соединители просто вставляются друг в друга и промазываются силиконом.

Гибкие отводы в виде гофрированных каналов соединяют «алюминиевым» скотчем, винтовыми соединителями или обычными хомутами.

Отводы от компрессора соединяются быстросъемами и фитингами, которые бывают металлическими или пластиковыми.

Как соединить вытяжку с воздуховодом

Главное правило – диаметр подключаемого канала не должен быть меньше сечения выходного фланца вытяжки. Если же мощность вытяжки небольшая и возникла необходимость подключения отвода меньшего сечения, или прямоугольного канала, применяется соответствующий переходник, который надевается на выходное отверстие вытяжки. Соединения герметизируются силиконом.

Подробно монтаж пластикового воздуховода описан в данном видео

Заключение

Мы рассмотрели наиболее популярные соединения воздушных каналов. Надеемся, что представленная информация будет полезной для вас. Желаем успехов в благоустройстве вашего жилища, подписывайтесь на наши статьи, делитесь полученными знаниями в социальных сетях.

как собрать систему из полимерных труб

С развитием химической промышленности многие металлоконструкции были заменены их аналогами из полимеров. При строительстве индивидуальных малоэтажных домов первоочередной задачей становится монтаж пластиковых вентиляционных каналов. Их технические качества и технологические преимущества обеспечивают превосходство над использовавшимися ранее вариантами.

Неподготовленный человек скажет, что пластик выделяет в воздух ядовитые вещества, следовательно, вреден для здоровья. Убедиться, что это совсем не так, и современные полимерные материалы имеют европейские сертификаты качества и безопасности, поможет эта статья.

Мы расскажем об особенностях устройства вентиляционной системы из полимерных труб. Мы познакомим вас с ассортиментом и дадим рекомендации по выбору. Независимые домашние мастера найдут информацию о вариантах проводки и способах подключения.

Содержание статьи:

• Материалы для производства пластиковых труб
• Ассортимент по размеру и форме сечения
• Вентиляционное устройство из полимерных труб
  • Применение теплоизоляционных укрытий
  • Проектно-подготовительные работы
  • Расчет сечения воздуховодов
  • Алгоритм расчета кратности циркуляции воздуха
  • Присоединительная арматура и устанавливаемое оборудование
• Монтаж комплекса вентиляции из полимерных труб
  • Разводка вентиляционных каналов в малоэтажном доме
  • Способы соединения пластиковых труб
  • Нормативные требования к прокладке вентиляционных труб
• Выводы и полезное видео по теме

Материалы для производства пластиковых труб

На строительном рынке предлагают вентиляционные трубы из нескольких видов полимерных материалов.

Предлагаемые потребителю:

1. Трубы ПВХ могут работать в диапазоне температур от -30 ^о до +70 ^о по Цельсию. Они в основном используются в бытовом и жилом строительстве для отапливаемых и холодных помещений. ПВХ — негорючий, термопластичный материал, температура плавления 165-200 градусов. Хороший диэлектрик. Внутри имеет гладкую поверхность. Заморозки переносит плохо, при температуре 15 ^о ниже нуля он теряет свои свойства.
2. Воздуховоды вентиляционные фторопластовые (фторопласт) обладают высокой термостойкостью, выдерживают нагрев до 260 ^около Цельсия. Воздуховоды применяются для транспортировки воздушных смесей с повышенным содержанием кислых и щелочных компонентов. Фторопласт используется в промышленности для изготовления высокопрочных вентиляционных сетей.
3. Воздуховоды из полипропилена (ПП) отличаются доступной ценой, хорошо устойчивы к агрессивным компонентам воздуха: кислотам, щелочам.
4. Трубы полиэтиленовые (ПЭ или ПВД, ПНД) Характеризуются легкостью, гибкостью, эластичностью, но плохо противостоят отрицательным температурам. Материал нейтрален по своей природе, не взаимодействует даже с кислотами. Полиэтилен не выделяет вредных веществ, считается совершенно безвредным.

Полиэтиленовые трубы рассчитаны на долгий срок службы. Гладкие внутренние поверхности практически не оказывают сопротивления движущимся по ним воздушным потокам.

Европейские страны признали полипропилен технически устаревшим материалом. В российской торговой сети еще можно приобрести воздуховоды из полипропилена.

Трубы полипропиленовые применяются в трубопроводах для транспортировки агрессивных газов, вызывающих коррозию металлов.

Приобретение изделий из этого материала в жилом доме будет оправдано для использования в подсобных помещениях или при недостатке бюджетных средств.

Ассортимент по размеру и форме сечения

Наиболее популярные корпуса доступны в двух вариантах:

• круглые с диаметром поперечного сечения 100 мм, 125 мм, 150 мм, 200 мм;
• прямоугольные с размерами поперечного сечения 55×110 мм, 60×122 мм, 60×204 мм.

Пропускная способность круглых вентиляционных каналов увеличивается с увеличением диаметра. КПД трубы диаметром 125 мм в 1,5 раза выше трубы диаметром 100 мм, а трубы диаметром 150 мм выше «сотки» уже в три раза.

Трубы ПВХ нельзя использовать для транспортировки воздуха с температурой выше 50 градусов Цельсия. Диаметр воздуховода должен быть не меньше диаметра выходного отверстия канала. В противном случае пропускная способность канала снижается.

Воздуховод круглого сечения диаметром 100 мм имеет те же характеристики, что и короб воздуховода 55 × 110 мм. Круглый канал 125 мм и прямоугольник 60×204 мм практически равнозначны по пропускной способности воздуха.

Круглая труба диаметром 200 мм доступна без большого количества соединительных деталей. Воздуховод прямоугольного сечения 90×220 мм соответствует круглой трубе диаметром 150 мм, но на практике применяется редко из-за дороговизны.

Завоевать доверие застройщиков частных домов пластиковым трубам помогли такие замечательные характеристики, как:

• способность поглощать шум и тепло;
• идеально гладкая поверхность, позволяющая воздуху проходить по каналу с высокой скоростью;
• отсутствие коррозии, что позволяет прокладывать трубы в помещениях с повышенной влажностью;
• невосприимчивость к агрессивным воздействиям, обеспечивающая длительную эксплуатацию;
• стены обработаны антистатиком, препятствующим накоплению электрических зарядов, оседанию пыли внутри канала;
• достаточная прочность и легкий вес;
• простой и понятный процесс сборки укрупненных узлов и пространственных систем;
• изготовление деталей по ГОСТ и ТУ с получением сертификатов на соответствие санитарно-гигиеническим требованиям;
• относительно доступная цена.

Среди недостатков труб ПВХ можно отметить низкую огнестойкость, боязнь отрицательных температур, необходимость антистатической обработки.

Жесткие воздуховоды изготавливают методом литья и затвердевания в формовочной опалубке. Толщина стенки канала не менее 3 мм. Трубы можно приобрести в любом супермаркете или у производителей, самые известные из которых: ЭРА, ВЕНТС, Эко-Трейд

Белый цвет пластика отлично гармонирует с элементами отделки помещения, часто за ними прячутся воздуховоды гипсокартон с последующей отделкой.

Небольшая высота помогает уменьшить пространство между плитой пола и подвесным потолком. Таким образом, выдерживают приемлемую высоту помещения и его кубатуру.

Вентиляционное устройство из полимерных труб

При соблюдении определенных правил монтаж воздуховодов из ПВХ выполняется легко и быстро. Значительная роль в этом принадлежит способам соединения отдельных деталей. Предлагается огромный выбор соединительных деталей: уголки, отводы, тройники, заглушки. При выходе из строя одной детали ее легко демонтировать и заменить новым элементом.

Применение теплоизоляционных укрытий

В неотапливаемых помещениях полимерные каналы оборачивают теплоизоляционными материалами. В противном случае зимой трубы будут покрыты снежным инеем.

В качестве утеплителя используются:

• вспененный полиэтилен, покрытый с одной стороны фольгой, а с другой — клеем;
резиновый слой
• с такими же покрытиями, этот материал значительно дороже первого.

Перед теплоизоляцией поверхность воздуховода очищают от пыли и грязи. Швы заклеены специальной фольгированной лентой.

Теплоизоляция из вспененного полиэтилена инертна к вредным воздействиям. В торговой сети представлен в прошитом и непрошитом виде. Первый не имеет дополнительных молекулярных связей и менее прочен, чем второй

Теплоизолятор из сшитого полиэтилена производится по специальной технологии, создающей линейные и поперечные молекулярные связи. Материал очень прочный, гибкий, не теряет форму после сдавливания.

Поролоновая теплоизоляция имеет микропористую структуру. Материал устойчив к агрессивным средам, отлично сохраняет тепло. Имеет фольгированный слой, препятствующий потерям тепла, обеспечивающий звукоизоляцию. Благодаря высокой температуре воспламенения защищает легковоспламеняющиеся материалы от огня.

Плиты минераловатные применяются для теплоизоляции объемных воздуховодов, особенно при уличной прокладке трасс.

Проектно-подготовительные работы

Перед началом проектных работ следует определиться с выбором системы вентиляции.

Бывает трех типов:

• приточно-вытяжная с циркуляцией воздуха за счет естественной гравитации;
• приточно-вытяжные с механическим побуждением для движения воздушных потоков;
• комбинированный с использованием первого и второго типа.

Естественная циркуляция воздуха зависит от погодных условий. В жаркое время года, когда температура внутри дома и на улице выравнивается, требуется включение втягивающего усилия за счет установки в каналах электровентиляторов. В продаже есть устройства, ориентированные на установку в систему вентиляции из полимерного пластика.

При создании естественной вентиляции в системе не устанавливаются вентиляторы и электродвигатели, что значительно удешевляет монтаж и эксплуатацию оборудования. Вентиляционная установка, установленная на чердаке, равномерно распределяет свежий воздух по всему дому, предварительно подогревая его в рекуператоре за счет тепла выходящего воздушного потока

Монтаж осуществляется по заранее разработанному проекту вентиляции. Сложная конструкция вентиляционного комплекса потребует обращения к профессиональным проектировщикам, которые подскажут, как собрать пластиковую вентиляционную систему.

Для точного и их местонахождения нужно иметь определенный набор знаний. Учитывайте установленные нормы и производите расчеты по определенному алгоритму.

Человек, способный самостоятельно изучить основные нормы и правила проектирования, может выполнить рабочие чертежи простой вентиляционной установки самостоятельно.

Расчет сечения воздуховодов

При расчете параметров элементов системы вентиляции следует руководствоваться указаниями СП 54.13330, СП 60.13330, СанПиН 2.1.2.2645.

Для самостоятельного определения размеров и количества воздуховодов, вентиляторов и их мощности проще всего рассчитать параметры, используя расход воздуха на 1 кв.км. м. площадь дома, равная 3 куб. м/час. При этом не учитываются кратность воздухообмена и количество людей

Предлагаются три метода подсчета:

• по количеству полных оборотов воздуха в помещении за 1 час;
• по санитарным требованиям;
• по общей площади комнат.

Кратность воздухообмена для жилых помещений — 1 раз/час.

Кухня с газовой 4-х конфорочной плитой — 90 м ³ / час плюс дополнительные 100 м ³ / час.

Кухня с электроплитой — 90 м ³ /час.

Ванная, туалет — 25 м ³ /час.

Помещение с твердотопливным котлом — 1 + 100 м ³ /час.

Котельная с газовым агрегатом — 3 + объем воздуха для сжигания топлива.

Алгоритм расчета кратности циркуляции воздуха

Для определения диаметра воздуховодов находится нормативный часовой расход воздуха для каждого помещения и в целом для притока и оттока в системе:

1. Объем воздуха в каждой комнате будет равна ее кубатуре. Чтобы его определить, умножьте длину комнаты на ширину и высоту.
2. Учесть нормативные значения воздухообмена для каждого помещения и определить часовой расход воздуха.
3. Результаты округляются и суммируются отдельно для потока воздуха и его удаления.
4. Поддержание баланса подачи и выпуска воздуха является основой расчета.
5. Полученный суммарный часовой расход воздуха используется для определения размера основного притока и .
6. Установить необходимую скорость воздуха — 3-4 м/с.
7. По схемам в нормативных справочниках найдите нужный диаметр трубы.
8. По специальным таблицам там можно найти ящик равноценного сечения.

Рабочие чертежи и схема подскажут, как собрать пластиковую вентиляционную систему в соответствии с проектной мощностью. Из выполняют самостоятельно по расчету.

По чертежам определяют общую длину воздуховодов, количество прямых участков, поворотов, необходимых тройников, переходников и крепежных элементов. По смете закуплены вентиляторы, фильтры и обратные клапаны.

Отмечают конкретные места расположения вентиляционных каналов, проводят осевые линии, отмечают места присоединения каналов. Наличие чертежей обеспечивает точную разметку прохода вентиляционных каналов, пробивания отверстий в стенах и потолках.

Соединительная арматура и установленное оборудование

Для соединения прямых частей в пространственную разветвленную сеть применяется типовая арматура:

• Клапаны обратные;
Тройники
• — штуцер с тремя отверстиями, соединяет две части основного канала, к третьему выходу подсоединяется боковая ветвь;
• крестовины — для соединения двух боковых отводов;
• переходники с круглой трубы на прямоугольную, с одного размера на другой;
• отводы для поворота вентиляционного канала; муфты
• ;
• колпаки и решетки.

Обратный клапан в вентиляционных каналах регулирует движение воздуха в нужном направлении. Он не позволяет появиться обратной тяге. Конструкция очень простая: лопасть открывается при движении воздушного потока в заданном проектом направлении, при ее движении назад перекрывает проход канала.

Полностью укомплектованный набор необходимых соединительных деталей позволяет быстро и легко собрать секции вентиляционной сети. Рекомендуется приобретать фитинги с небольшим запасом — 10-15% от общего количества

На приточных воздуховодах устанавливаются фильтры для очистки воздуха от пыли и мелкого мусора. При недостатке естественного притока свежего воздуха через окна и форточки в стенах здания монтируются форточки.

Из-за разницы давлений внутри и снаружи здания уличный воздух будет поступать в помещения по самотечным вентиляционным сетям. Однако ее работа может прерываться в летний период, когда давление за окном и внутри помещения выравнивается. Для создания стабильной системы вентиляции, не зависящей от погодных условий, в систему вентиляционных каналов устанавливают приточные или вытяжные вентиляторы.

Для обогрева приточного воздуха в холодное время года в чердачных помещениях дома установлен . Принцип их работы заключается в передаче тепла удаляемого воздушного потока вновь поступающему объему воздуха.

Рекуператор экономит деньги на отоплении. Принцип работы устройства: отработанный воздух проходит через теплообменник и частично отдает свою тепловую энергию входящему воздушному потоку. В качестве нагревательных элементов используются детали из материалов с высокой теплоемкостью

Для вытяжки из печи монтируется отдельный вытяжной канал. Вентиляционные решетки в помещениях оборудованы обратными клапанами. Технологический процесс, осуществляемый бригадой профессиональных монтажников, мало чем отличается от установки пластиковой вентиляции своими руками.

Описанный ниже порядок создания системы вентиляции частного дома можно считать руководством к действию для любителей все сделать самостоятельно.

Монтаж комплекса вентиляции из полимерных труб

На подготовительном этапе подготавливается вся номенклатура деталей согласно технического задания. Для страховки увеличить поставки фурнитуры и крепежа на 10 процентов.

Вам понадобится простой набор инструментов:

• для резки пластиковых труб и воздуховодов ножовкой по металлу или дереву, для ускорения работы – небольшой пилой «болгаркой»;
Пробойник
• для сверления отверстий в стенах и потолках;
• наждачная бумага, клей, герметик, монтажная лента;
• рулетка, маркер;
• отвертка.

Начинайте работу со сборки укрупненных узлов, используя весь арсенал фурнитуры. Основным элементом собираемых модулей и воздуховодов является прямолинейный воздуховод или труба типоразмеров. Круглые трубы и прямоугольные короба из ПВХ имеют длину в пределах от 0,35 до 2,5 метров.

Для ровной резки на поверхности коробки или трубы начертите точную линию разреза. Можно использовать лазерный инструмент. Пиление строго по намеченной линии. После резки остаются ровные торцы без заусенцев и шероховатостей.

К стене или потолку прикладывается большой разрез, уточняется привязка, фиксируются точки крепления в проектном положении.

При обвязке следует учитывать, что каждый угол поворота снижает эффективность системы. Чем меньше общая длина воздуховодов, тем выше их производительность. Для прокладки воздуховодов в частном доме лучше использовать прямолинейные участки длиной 2,5 метра, чтобы не делать лишних соединений.

Скорость воздуха в каналах круглого сечения выше, чем в каналах прямоугольного сечения. Но для экономии места часто используют плоские ящики.

Для страховки от образования конденсата в трубах делают дренажные отверстия. Для удаления капель росы горизонтальным каналам придают уклон 0,01-0,015.

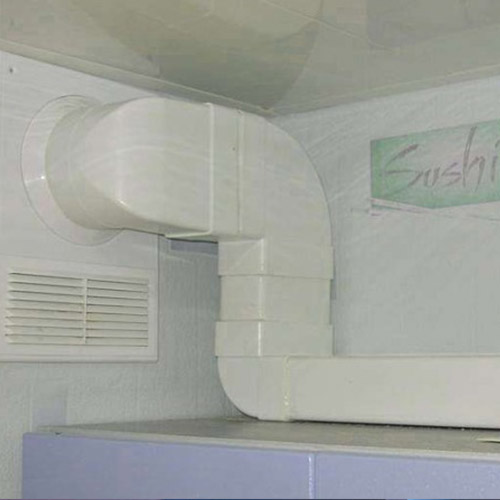

Вытяжка, соединяемая с помощью переходника с круглого сечения на прямоугольное. Место соединения заделывается силиконовой мастикой.

Вытяжку следует располагать вплотную к выходному отверстию вытяжного канала, что снижает потери в скорости удаления гари. Рекомендуемый диаметр вытяжного канала 125 мм. Производительность вытяжной установки около 200-300 куб.м/час. Высота вытяжки от поверхности электроплиты — 65-75 см, газовой — 75-80 см

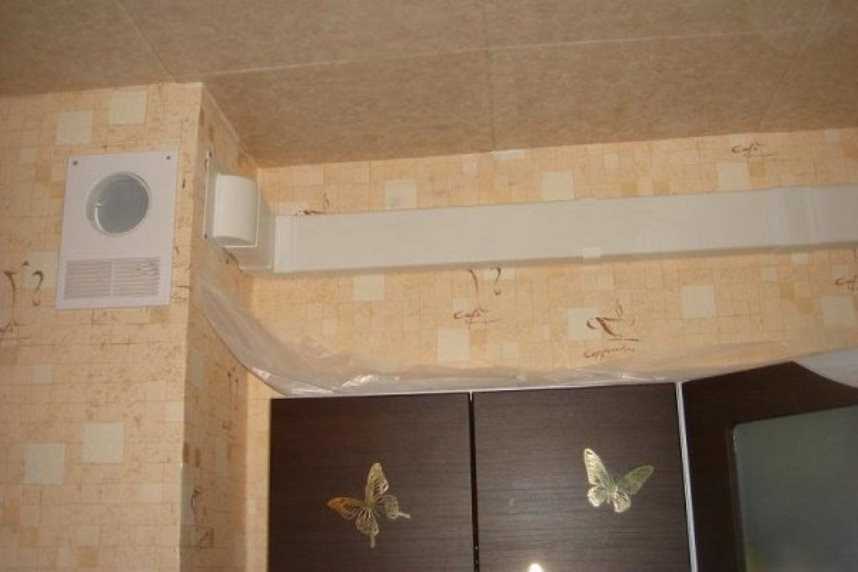

Для прохода через стену воздуховод помещается в гильзу. Выходы каналов закрыты декоративными решетками. Провисание воздуховода не должно превышать 50 мм.

Разводка вентиляционных каналов в малоэтажном доме

На примере типового жилого дома можно узнать, как собрать вентиляционную систему из пластика ПВХ.

В двухэтажном коттедже со стандартным набором комнат требуется прокладка одного вертикального вытяжного канала с тройниками для соединения боковых выходов с жилыми комнатами. С помощью этого пластикового воздуховода душный воздух из спален и гостиной будет транспортироваться на чердак.

Рядом такой же приточный канал спускается с чердака на первый этаж с разводкой боковых ответвлений по зонам подачи свежего воздуха взамен выносного.

Для кухни предусмотрено два канала:

• отдельный вытяжной канал для вытяжки над плитой, идущий с первого этажа на чердак;
• обычный вытяжной канал.

В санузлы протянуты автономные вытяжные каналы для отвода паров из ванной и воздуха из туалета.

Колпак соединяется с вентиляционным каналом через тройник и обратный клапан со смещенной осью. При выключенной вытяжке клапан открыт, воздух в канал из кухни выводится мимо него. При включении вытяжки клапан перекрывает вход, кухонные испарения не попадают в помещение

В ассортименте фитингов для пластиковых воздуховодов имеются круглые пластиковые держатели для крепления труб к плоской поверхности.

Для ящиков предусмотрены прямоугольные крепления соответствующих размеров.

Процесс установки:

• перфоратором просверливается отверстие в стене или потолке:
• с помощью дюбелей и шурупов закрепляют держатели или кронштейны.

Пластиковые застежки работают как защелки, плотно обхватывая неподвижный элемент. В качестве креплений к потолку можно использовать металлические подвесы для гипсокартона.

На воздуховодах, проходящих под потолком, также устанавливаются тройники и отводы для подачи или удаления воздуха из разных помещений многоквартирного дома.

Все каналы выводятся на чердак и там с помощью гибких круглых воздуховодов соединяются с внутренним блоком системы. Переходники для крепления чердачных круглых труб размещают под потолком последнего этажа.

Рекомендуется герметизировать все соединения силиконовым герметиком для предотвращения утечки воздуха. Если ящики закрыты подвесным потолком, все стыки дополнительно герметизируются монтажной лентой. Подвесные крепления прикручиваются к потолку с помощью саморезов и дюбелей

В зависимости от выбранного способа вентиляции на чердаке размещают по одному мощному устройству, обеспечивающему вытяжку и приток воздуха по всему дому, либо в каждый воздуховод ставят вентиляторы.

На холодном чердаке трубы обязательно утепляют. Высота вентканалов относительно конька крыши определяется следующим образом: на чертеже от конька крыши проводят горизонтальную линию, от нее вверх на 10 градусов проводят еще одну балку. Он и будет заявляемой высотой вентиляционных труб. Если расстояние от конька крыши до вентиляционной трубы менее 150 см, она возвышается над коньком крыши на 50 см.

Силиконовый герметик белого цвета, сохраняет эластичность при высыхании. Для более надежной герметизации используйте металлическую ленту.

Для лучшей циркуляции воздуха в дверях комнат внизу оставьте свободное пространство.

Способы соединения пластиковых труб

Полимерные трубы соединяют между собой несколькими способами:

• с помощью муфты, надеваемой или вставляемой в трубу;
• Арматура термисторная из специального полиэтилена с металлической спиралью;
• Стыковая сварка с использованием сварочного оборудования.

Термисторы нагреваются электрическим током, полимер плавится, и получается сварное соединение с высокой степенью герметичности и прочности.

С помощью паяльника с дисковым нагревательным элементом концы полимерных труб нагревают до расплавленного состояния. Затем они соединяются уверенным движением. После затвердевания в зоне шва образуется практически монолитная конструкция

При стыковой сварке пластиковые поверхности плотно прижимаются к каждому нагревательному элементу, затем уверенным движением соединяются. На выходе получается сварной шов, не уступающий по прочности основному материалу.

При самостоятельном монтаже рекомендуется использовать самый простой вариант муфт — муфты. Для их установки вам понадобится так называемая «утюжка». Для разовой работы практичнее арендовать его.

Нормативные требования по прокладке вентиляционных труб

Соблюдение нормативных требований по привязке воздуховодов к стенам и потолкам, друг к другу, к инженерным сетям позволит осуществить монтаж без проблем и хлопот при квалифицированной приемке работ.

Расстояние между креплениями не более одного метра. Контакт с металлическими частями натяжного потолка исключен, чтобы на него не передавались шум и вибрация.

Мощность вытяжного вентилятора, устанавливаемого в помещениях дома, можно определить по объему помещения и скорости воздухообмена

Вертикальное отклонение канала допускается не более 2 мм на 1 метр трубы.

Минимальное расстояние до коммуникаций 250 мм. До разводки — не менее 300 мм.

Наименьшее расстояние между двумя круглыми воздуховодами 250 мм. Штекерные соединения размещают на расстоянии не менее 100 мм от мест прохода через стены и перекрытия.

Допускается объединение каналов санузла, санузла, технических помещений с установкой обратных клапанов.

Для котлов отопления и камина использование пластиковых труб запрещено.

Сборка пластиковых элементов в крупные блоки и пространственные конструкции под силу даже неопытному мастеру с минимальным набором инструментов. Это касается систем вентиляции с естественной циркуляцией воздуха без установки специального сложного оборудования и узлов автоматики.

Для построения сложной системы с монтажом вентиляционного оборудования, рекуператоров, блоков управления, возможно, придется обратиться за помощью к монтажникам организации, специализирующейся на монтаже систем вентиляции и отопления.

В любой системе, даже самой простой, важен точный расчет параметров, наличие рабочих чертежей или схем монтажа и крепления воздуховодов, установки вентиляционного оборудования.

Выводы и полезное видео по теме

На видео наглядно показано, как прокладываются вытяжные и приточные каналы на кухне и в санузлах. Показаны места установки обратных клапанов и электровентиляторов. Объяснили необходимость их установки:

Подводя итог, можно сказать, что список достоинств полимерных труб намного превышает их недостатки. Это решающий момент в выборе материала для монтажа вентиляционной системы.

Легкость конструкции, унификация деталей, простой монтаж вывели пластиковые воздуховоды на передовые позиции в оборудовании малоэтажных жилых домов, бытовых и технических помещений, малоэтажных общественных зданий.

Расскажите о том, как вы устанавливали пластиковые воздуховоды на собственной даче или в загородном доме, как монтировали канал для подключения вытяжки на кухне. Поделитесь технологическими функциями, которые могут быть полезны посетителям сайта. Пожалуйста, оставляйте комментарии в форме блока ниже.

Видео по установке

Видео по установке

Корзина для покупок

Бесплатная доставка от 100 фунтов стерлингов Бесплатно возврат Бесплатно консультацияСпециализированный более 20 летБыстрая доставка

Отзывы клиентов:

Быстрая доставка
Бесплатно от 100 фунтов стерлингов

90 дней время отражения
бесплатно возврат

Наша помощь в выборе продукта и установке

В Ventilationland мы считаем важным, чтобы вы могли найти все, что ищете, и чтобы вы также знали, как установить наши продукты самостоятельно. Нам нравится помогать DIYers. Поэтому для вашего удобства мы разместили на странице установочные и обучающие видеоролики. С помощью этих обучающих видеороликов вы сможете легко, быстро и безопасно убедиться в том, как легко установить наши продукты самостоятельно. Кроме того, в Интернете есть множество видеороликов о продуктах таких брендов, как Orcon, Itho Daalderop, Vasco и других. Нажмите на нужную категорию ниже.

Вентиляторы

Посмотреть все видео об установке вентиляторов можно здесь.

Нажмите здесь

Контроллеры

Все видео об управлении механическими вентиляторами и системами MVHR.

Щелкните здесь

Решетки и клапаны

Посмотреть все видеоролики об установке решеток и вентиляционных клапанов можно здесь.

Нажмите здесь

Воздуховоды, трубы и фитинги

Посмотреть все видео о вентиляционных каналах, шлангах и фитингах можно здесь.

Нажмите здесь

Видео о продуктах

Просмотрите все видео о наших продуктах, нажав на бренд.

Нажмите здесь

Нужна помощь?

Не можете найти нужную информацию? Без проблем. Пожалуйста, свяжитесь с нами, и мы будем рады помочь вам.

Нажмите здесь

Техническая документация

Мы стараемся предоставить вам как можно больше информации о продуктах на сайте.
