Как собрать светодиодную люстру самостоятельно

Люстра – это центральный элемент освещения в квартире. Она, по совместительству, также является важной составляющей дизайна в комнате. Популярность набирает светодиодное освещение. Данное решение не нагревается, требует меньше электроэнергии, служит заметно дольше и не мерцает во время работы. После покупки нового изделия многие вызывают электрика, хотя собрать устройство достаточно просто. О том, как собрать светодиодную люстру – ниже.

Основные этапы сборки светодиодных люстр

Процесс сборки особо не отличается от обычных бытовых источников света. В центре расположено металлическое основание, сделанное в виде короба либо стержня. На него закрепляются остальные элементы. Светодиодные решения отличаются тем, что они сделаны лентами, а не лампами. Разнообразие представлено геометрическими формами, вроде кругов либо лепестков. Перед непосредственным началом рекомендуется изучить инструкцию, чтобы узнать об особенностях конкретной модели.

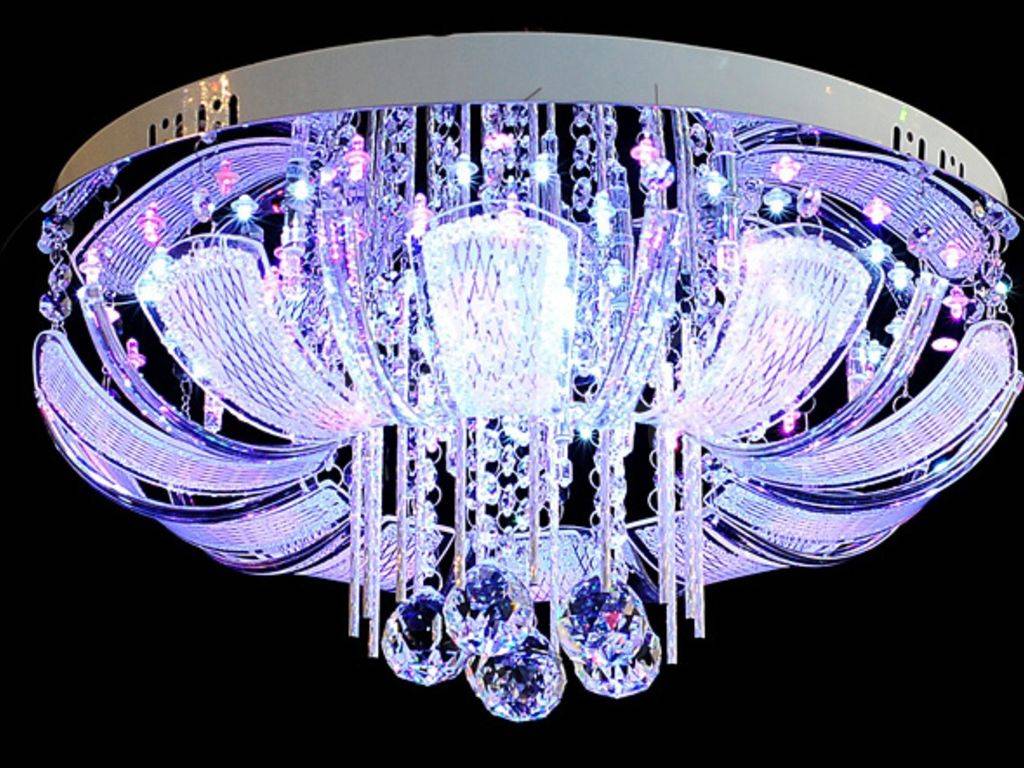

На примере стоит рассмотреть сборку круглой светодиодной люстры с пультом. Кольца закрепляются на специальные стержни по несколько на один. Полые стержни содержат провода, которые питают осветительную ленту. Они заранее прикреплены к составным частям. Второй нужен чтобы обеспечить максимально надежное скрепление. На основании подготовлены отверстия для последующей вставки стержня и затягивания по резьбе с обратной стороны, используя гайку.

Перед сборкой также нужно отсоединить металлическую планку, необходимую для закрепления на потолке. Руками усилий будет недостаточно, необходим ключ. Но с ключом тоже важно быть осторожнее и не переусердствовать, в противном случае возможно повредить корпус и прочие элементы. Нельзя забывать и о вытягивании проводов, они способны помешать в процессе.

Прежде чем приступать к монтажу проводки, стоит проверить ее работоспособность, подключив используя специальные клеммы, из которых идет вывод на вилку для розетки.

После чего остается осторожно собрать все провода в корпусе, в противном случае кабели потом будут мешать.

Как собрать управляемую люстру

Далее стоит рассмотреть, как собрать светодиодную люстру с пультом. Сам процесс практически никак не отличается, ведь внутри уже предусмотрены все системы для соответствующего управления. Главное отличие — внутри расположен специальный контроллер либо модуль беспроводной связи, с которым нужно обращаться осторожно.

Как собрать светодиодную люстру с лепестками

Собрать светодиодную люстру с лепестками и пультом можно по той же схеме. Ключевое отличие состоит в форме составных частей и ленты внутри них. Пристальное внимание стоит уделить креплениям в виде стержней. Люстры с лепестками состоят из элементов на разных уровнях, это значит, что длина креплений везде одинаковая. Впрочем, важно смотреть и в инструкцию, многие дизайнерские решения предполагают разную длину креплений.

Последний этап – потолок

Собранный осветительный прибор необходимо закрепить на потолке. Для этого требуется уже на собранное устройство вернуть металлическую планку с болтами и гайками. Используя гаечный ключ, следует с двух сторон на болте закрутить гайки так, чтобы крепеж держался крепко и ровно. По отверстиям важно сделать разметку, чтобы дюбель гвоздями обеспечить ровный результат. Ну а дальше остается найти провода фазы, нуля и заземления, обесточить помещение, соединить их клеммами и закрепить источник света на потолок.

Подключение светодиодного светильника к сети 220В

Оглавление:

1. Введение
2. Меры предосторожности и инструменты
3. Подключение светодиодного светильника к 220В
4. Подключение светодиодного светильника с тремя контактами
5. Подключение потолочного светодиодного светильника
6. Видео

LED-лампы вошли в нашу жизнь прочно и неотвратимо – в отличие от старых добрых ртутных лампочек они более энегкоемки и работоспособны: потребляют меньше электроэнергии и не выходят из строя на протяжении десятков тысяч часов. Из других плюсов – привлекательный внешний вид и компактность. Они не образуют нагара, просты в установке, экологически безопасны. В этой статье постараемся разобраться, как подключить светодиодный светильник к 220В, и главное – как сделать это правильно и безопасно.

Меры предосторожности и инструменты

Несмотря на то, что с подключением может справиться каждый, необходимо помнить о соблюдении техники личной безопасности, иначе ваши действия могут быть чреваты опасными последствиями. Лучше не рисковать и придерживаться простых правил:

1. Монтаж, обслуживание и демонтаж осветительных приборов производится при выключенной электрической сети, поэтому первым шагом необходимо обесточить помещение, в котором будут происходить работы.
2. Если напряжение LED-светильника меньше 220 вольт, то подключать его к сети можно только через блок питания, который должен идти в комплекте. При этом запрещено использование БП для галогенных и люминесцентных ламп.
3. Установка должна выполняться с учетом суммарного энергопотребления данной осветительной системы, которое указано в выданном Техническом условии. Напряжение тока можно проверить с помощью индикаторной отвертки.
4. Сухие руки при монтаже – обязательное условие несмотря на использование перчаток.
5. Необходимо обеспечить свободное пространство вокруг прибора, чтобы лампы не перегревались – в противном случае они будут быстрее выходить из строя, возможно возгорание.
6. Ознакомьтесь с условиями допустимых температур и влажности перед установкой – особенно это касается монтажа в банях и саунах. Нельзя устанавливать светильники, предназначенные для использования в помещениях, на улице без защиты.
7. Выбирайте место установки таким образом, чтобы светильник и осветительная система не могла быть затоплена или подвержена сильной вибрации.
8. Не рискуйте устанавливать светильники и блоки питания если при осмотре вы заметили внешние признаки неисправностей.
9. При неисправностях не нужно разбирать светильники и блоки питания самостоятельно – неисправимые поломки приведут к отказу от сервисного обслуживания со стороны производителя.

При установке LED-элемента бытового назначения вы можете обойтись минимальным набором инструментов. Вам понадобится набор отверток – плоская и крестообразная, инструмент для удаления изоляционного слоя – стриппер – и плоскогубцы. Для большей безопасности советуем использовать специальные перчатки с диэлектрическим слоем.

Подключение светодиодного светильника к 220В

Способы установки можно условно разделить на три вида. У каждого свои особенности, достоинства и недостатки.

Последовательное

Используется в помещениях, к освещению которых нет высоких требований, чтобы сэкономить длину кабеля. В монтаже используются несколько двойных или тройных проводов. Не следует в одну цепь соединять более шести светодиодных лампочек, в противном случае свет от них будет тусклым. Недостаток способа в том, что при поломке одной лампы, проверять придется каждую – только так можно определить и устранить поломку.

Как осуществить? Обратите внимание на схему подключения. Сложностей такое подключение вызвать не должно. От выключателя к первому светильнику проводится фаза, затем от первого переключателя кабель протягивается к следующему устройству. К последнему светильнику нужно будет проложить ноль, который пущен от распределительной коробки.

Будьте внимательны! Если перепутать питание и ноль местами, светильники будут под постоянным напряжением – это небезопасно.

Параллельное

Такое соединение используется чаще – оно практичнее. Каждый светильник будет ярким настолько, насколько это заявил производитель. Минус заключается в том, что проводника потратить придется намного больше.

Обращайте внимание на кабель ВВГ нг 2*1,5 или 3*1,5 – он негорючий, имеет качественный изоляционный ПВХ-слой. В помещениях с повышенным требованиями можно купить кабель с маркировкой ls, которая означает, что при воспламенении кабель не будет выделять много дыма.

Чтобы осуществить такое подключение, протяните кабель от распределительной коробки через выключатель, поочередно соедините с каждым светильником. Обрезайте кабель после первого и передавайте его к следующему до тех пор, пока все лампы не будут соединены в общую сеть. Плюс такого способа в том, что при поломке одной лампы, сеть остается работоспособной.

Лучевое

Наиболее трудоемкий и дорогой способ соединения. К каждому прибору кабель прокладывается индивидуально.

От распределительного щитка проводим проводник в центр комнаты, а оттуда – к каждому отдельному светильнику. Затем к нулю и фазе проведите одножильные провода, их также проводим к каждой лампе отдельно.

Подключение светодиодного светильника с тремя контактами

Постараемся разобраться, как подключить светодиодный светильник, если у него три провода. Перед началом монтажа, советуем прочитать инструкцию, паспорт устройства, в котором помечены значения трех контактов. Для удобства монтажа провода различаются цветами: нулевой обозначается синим, провод заземления — желтым. Фазный обозначается отличным от двух остальных цветов.

1. Соединяем синий нулевой провод лампы с нулевым из распределительной коробки;
2. Фазный провод из распределительной коробки соединяем с выключателем, проводим провод под ним и соединяем с фазным проводом светильника.

Соединять безопаснее при помощи специальных клеммных зажимов.

Будьте осторожны! Не применяйте для изоляции ПВХ-ленты – со временем они усыхают, качество изоляции ухудшается. Это чревато опасным последствиями, в том числе коротким замыканием.

Подключение потолочного светодиодного светильника

Расскажем, как установить LED-элемент на натяжное потолочное покрытие, выполненное из ПВХ. Так как материал достаточно пластичный, то в процессе необходимо установить дополнительное крепление, чтобы потолок не провисал под тяжестью светильников. Для этого используется специальный пандус из пластика в форме конуса. Чтобы подогнать размер, срежьте ножом или другим подручным инструментом лишние полоски с конуса. Крепится устройство стальной перфорированной лентой — она достаточно гибкая, поэтому проблем возникнуть не должно.

Монтаж ламп производим сразу после установки потолочного покрытия. В месте, которое вы выбрали вырезаем пленку и извлекаем патрон. Устанавливаем потолочный светильник на платформу, что защитит не только от провисания потолка, но и перегрева.

В деталях увидеть, как подключить светодиодный светильник к сети, можно на видео ниже.

Видео

Назад

Как установить светодиодную ленту

Фото: istockphoto.com

Многие проекты освещения могут вызвать трудности у среднего мастера, но научиться устанавливать светодиодные ленты, избегая распространенных проблем, относительно легко, если следовать инструкциям производителя и некоторым полезным советам. Имея всего лишь блок питания и небольшие ноу-хау, вы можете собрать светодиодную ленту, которая идеально подходит для вашего дома и образа жизни.

После того, как вы решили, где разместить светодиодные светильники в выбранной вами комнате, следующим шагом будет определение того, как повесить светодиодные ленты на стену, как установить светодиодные ленты на потолке или даже как установить ленты под шкафами для подсветка кухонной столешницы. Используйте это информативное пошаговое руководство по установке светодиодных светильников для получения пошаговых инструкций по установке, а также руководств о том, как соединить светодиодные светильники вместе и как разрезать светодиодные ленты.

СВЯЗАННЫЕ С: Стоят ли эти высококлассные светодиодные фонари своих денег?

Как установить светодиодные ленты

Научиться устанавливать светодиодные светильники в своей комнате — отличный способ изменить эстетику личного пространства. Просто имейте в виду, что шероховатые, грязные или неровные поверхности ограничивают контакт клея светодиодной ленты со стеной, потолком или другой применимой областью. Убедитесь, что выбрали подходящее место для установки, и найдите время, чтобы должным образом очистить поверхность и дать ей высохнуть, чтобы предотвратить падение световых полос после их установки.

Фото: amazon.com

Наша рекомендация: Смарт-светодиодная лента Govee на Amazon за 32,99 долл. США
С миллионами цветовых вариантов, доступных через приложение Govee Home, эта 32,8-футовая интеллектуальная светодиодная лента обеспечивает яркую, настраиваемую осветительные приборы.

Расходные материалы

– Рулетка
– Ткань
– Ножницы (дополнительно)

ШАГ 1: Проверьте световую полосу и выполните измерения.

Перед монтажом выбранных светодиодных лент сначала подключите их к источнику питания, чтобы убедиться, что они работают. Если они включаются и работают должным образом, отключите их и продолжайте. Затем используйте рулетку, чтобы точно измерить сами полоски и желаемое место для них. В зависимости от конкретного продукта вы можете разрезать световые полосы, чтобы они соответствовали заданному пространству, если они слишком длинные. Однако это относится не ко всем изделиям из светлых полос. Прежде чем резать светодиодные ленты, ознакомьтесь с информацией о продукте и руководством пользователя, а подробные инструкции см. в разделе «Как разрезать светодиодные ленты» ниже.

ШАГ 2: Очистите и высушите установочную поверхность.

Используйте чистую ткань и теплую мыльную воду (или входящие в комплект спиртовые салфетки), чтобы очистить место, где будут установлены светодиодные ленты. После очистки поверхности установки, используйте чистую ткань, чтобы высушить область. Пока область чистая и сухая, светодиодные ленты могут прилипать к различным гладким поверхностям, включая дерево, пластик, металл и винил.

ШАГ 3: Снимите подложку, чтобы открыть клейкую полоску.

Если вы сразу же оторвете всю клейкую подложку световой ленты, велика вероятность того, что грязь, пыль или другой мусор прилипнут к открытому клею до того, как вы успеете завершить установку. Чтобы избежать этой проблемы, постепенно отделяйте подложку, чтобы обнажить от 6 до 18 дюймов клея за раз.

ШАГ 4: Нанесите световую полоску на целевую поверхность.

В зависимости от того, где световая полоса будет подключаться к источнику питания, начните установку ближе к этому месту. Выровняйте первый участок световой полоски с выступающим клеем на поверхности мишени, плотно прижмите и разгладьте полоску рукой. Снимите дополнительную подложку, чтобы обнажить еще один участок клея, прежде чем прижимать световую полосу к целевой поверхности. Повторяйте этот процесс по мере необходимости, пока не закончите монтаж светодиодной ленты на поверхность.

ШАГ 5: Обрежьте лишнюю длину световой полосы (необязательно).

Если светодиодную ленту можно разрезать и она длиннее требуемой, обрежьте лишнюю длину на конце световой ленты. Обратитесь к инструкциям производителя, чтобы точно определить, где обрезать светодиодные ленты, чтобы не повредить изделие. Как правило, на световой полосе имеется какая-либо маркировка (например, символ ножниц), указывающая, где ее можно разрезать. Используйте ножницы, чтобы аккуратно отрезать лишние участки светлых полосок и правильно их утилизировать.

ШАГ 6: Включите световую полосу.

Подключите светодиодную ленту к электрической розетке и включите ее, чтобы проверить, была ли установка выполнена успешно. В идеале, освещение должно включаться и реагировать на пульт дистанционного управления, приложение светодиодной ленты или даже голосовые команды, в зависимости от продукта.

Обратитесь к инструкциям производителя по устранению неполадок, если световая полоса не включается или мигает, когда не должна, даже после отключения и повторного подключения для сброса световой полосы. Проблема может быть связана с ослабленным или поврежденным контактным соединением. Проверьте контакты на наличие повреждений и повторно подключите полоски света, убедившись в надежности соединений. Если это не решит проблему, вам может потребоваться отремонтировать контакты или заменить поврежденную световую полосу, прежде чем продолжить.

Фото: istockphoto.com

Как соединить светодиодные полосы вместе

Подвешивание светодиодных лент — простой процесс, но вам может понадобиться соединить световые полосы вместе для увеличения длины или более сложных настроек. Некоторые световые полосы могут быть легко подключены к другим световым лентам той же марки — или, в случае многих комплектов светодиодной подсветки телевизора, несколько полос света уже могут быть соединены вместе из коробки. Тем не менее, вы можете легко соединить светодиодные полосы вместе, чтобы увеличить длину полосы, создать уникальные схемы освещения или обрамить телевизоры или компьютерные мониторы, используя описанный ниже метод «сделай сам».

Расходные материалы

– Ножницы
– Комплект соединителей световой полосы

ШАГ 1: Подсоедините световые полосы к соединителю полосы.

Чтобы соединить светодиодные полосы вместе, вам обычно потребуется один или несколько соединителей световых лент, которые бывают прямыми, угловыми или даже Т-образными для соединения двух или более разрезанных световых лент вместе для создания нестандартных форм и учета углов и углов. неровные поверхности. Используйте ножницы, чтобы отрезать световую полосу до нужной длины, отрезая только в местах, указанных производителем. Убедитесь, что срез прямой для наилучшего возможного соединения. (Более подробные инструкции см. в разделе «Как разрезать светодиодные ленты» ниже. )

Вставьте отрезанный конец световой полосы в открытый конец разъема. Не торопитесь с этим процессом, так как полоса или разъем могут быть повреждены, если вы приложите слишком большое усилие, если не будете осторожны.

ШАГ 2: Совместите провода с правильным цветом на световой полосе.

Используйте метки на световой полосе и разъеме полосы, чтобы правильно совместить провода с правильным цветом на полосе. Точная конфигурация будет зависеть как от разъема, так и от светодиодной ленты. Например, если у вас есть четырехпроводная светодиодная лента с синим, красным, зеленым и черным проводами, вы должны совместить их с областями на разъеме ленты, помеченными B, R, G и 12V. Синий провод идет к B, красный к R, зеленый к G и черный к 12V.

ШАГ 3: Закройте разъем, чтобы зафиксировать световую полосу.

Правильно выровняв провода, закройте разъем, чтобы убедиться, что провода надежно закреплены. Откидные разъемы закрываются нажатием на клапан до фиксации, в то время как накладной разъем имеет серые или черные кнопки с каждой стороны, которые необходимо нажать, чтобы зафиксировать полосу на месте. После завершения подключения подключите и включите свет, чтобы проверить, успешно ли оно выполнено.

СВЯЗАННЫЕ С: Лучшие варианты освещения шкафа

Фото: istockphoto.com

Как разрезать светодиодные ленты

Когда вы изучаете, как настраивать светодиодные ленты, часто упускается из виду то, что вы можете разрезать большинство (но не все) световых лент на более короткие длины, чтобы лучше соответствовать желаемому местоположению. Этот процесс будет немного отличаться в зависимости от продукта, поэтому обратитесь к руководству пользователя вашей светодиодной ленты для получения более подробной информации.

Расходные материалы

– Рулетка
– Ножницы

ШАГ 1: Измерьте светодиодную ленту.

Никогда не режьте светодиодные ленты до измерения и маркировки нужной длины. Используйте рулетку, чтобы проверить длину световой полосы и сравнить ее с местом, где она будет установлена. Как только вы будете удовлетворены измерениями, вы можете продолжить. Однако не все световые полосы можно разрезать. Прежде чем резать световую полосу, ознакомьтесь с информацией о продукте и инструкциями производителя.

ШАГ 2: Найдите указанную линию разреза.

Изучив руководство, осмотрите световую полосу, чтобы найти указанные области, где вы можете безопасно разрезать световую полосу, не нарушая ее функциональности. Эти пятна часто обозначаются символами ножниц, хотя точный символ может варьироваться от продукта к продукту.

ШАГ 3: Отрежьте и проверьте светящуюся полоску.

Еще раз проверьте размеры, чтобы убедиться, что вы отрезаете световую полосу нужной длины. Затем используйте ножницы, чтобы прорезать прямую линию через светодиодную ленту. Проверьте световую ленту, подключив ее к сети; если он по-прежнему включается и работает должным образом, разрез прошел успешно.

Фото: istockphoto.com

Заключительные мысли

Светодиодные ленты могут стать отличной инвестицией, независимо от того, устанавливаете ли вы освещение под шкафом, улучшаете ли вы впечатление от просмотра телевизора или создаете индивидуальную эстетику в спальне. Более того, светодиодные лампы служат годами, сокращая количество отходов, в противном случае производимых менее долговечными лампами накаливания. Светодиоды также имеют низкое энергопотребление для работы, поэтому вы можете разрезать, подключить и установить светодиодные ленты для освещения вашего дома, сократив при этом свои счета за электроэнергию.

Указанные здесь цены действительны на дату публикации 16 февраля 2023 г.

Как установить светодиодные ленты?

Светодиодные ленты в настоящее время являются одним из самых популярных и привлекательных элементов декора для большинства случаев. Поскольку светодиодные ленты доступны в различных размерах, цветах и ​​длинах, легко получить идеальные типы светодиодных лент для ваших требований. Кроме того, светодиодные ленты создают отличный эффект освещения и освещения, если свет отражается от плоской поверхности, что делает их идеальным выбором для декоративного применения.

Обращение со светодиодными лентами очень простое и может выполняться без профессиональной помощи. Сегодня мы пройдем полную процедуру установки новой светодиодной ленты. Мы также включим некоторую дополнительную информацию, такую ​​как разделение одной светодиодной ленты, объединение нескольких светодиодных лент и использование контроллера RGB для светодиодных ламп, чтобы сделать это руководство полезным для всех.

Outline

Toggle

Питание светодиодных лент

Если вы приобрели только катушку со светодиодной лентой, некоторые изменения не пришли с правильной проводкой в ​​​​коробке, и вам нужно сделать это самостоятельно. С помощью некоторой базовой проводки и совместимого драйвера вы можете легко это сделать. Следуйте приведенным ниже инструкциям, чтобы включить светодиодные ленты.

1. Прежде всего, аккуратно распакуйте все компоненты, находящиеся в упаковке, включая катушку со светодиодной лентой.
2. Затем вам нужно будет подключить светодиодную ленту к разъему. Здесь вы найдете красный и черный кабель внутри разъема.
3. Соедините красный провод с клеммой «+» светодиодной ленты, а черный провод с клеммой «-».
4. После правильного подключения проводов просто нажмите на заднюю часть разъема внутрь, чтобы зафиксировать соединение.
5. Другая сторона разъема должна быть подключена к подходящему драйверу для питания светодиодной ленты.

Подключение нескольких светодиодных лент к

Один источник питания

В большинстве случаев вам понадобится длинная полоса светодиодных фонарей, чтобы покрыть большую площадь. Если вы хотите покрыть периферию стены или большого стола, вы можете не найти ни одной светодиодной полосы достаточной длины, чтобы покрыть ее должным образом. В таких ситуациях придется подключать несколько светодиодных лент. Если вы хотите подключить их к одному источнику питания, вот как это сделать.

1. Один адаптер питания может одновременно питать две или более светодиодных ленты. Но чтобы иметь возможность подключить несколько светодиодных лент к одному адаптеру, вам сначала понадобится двусторонний разветвитель мощности.
2. Как только вы получите приличный разветвитель мощности, убедитесь, что мощность световой полосы не превышает общую выходную мощность самого адаптера.
3. Убедившись в совместимости адаптера и сплиттера, просто подключите светодиодные ленты к сплиттеру.
4. Подключите один конец разветвителя напрямую к адаптеру питания, который можно подключить к настенной розетке переменного тока.

Щелкните здесь, чтобы узнать о светодиодных лентах на батарейках

Как установить светодиодные ленты?

Светодиодные ленты очень компактны и прямолинейны по сравнению с другим осветительным оборудованием. Это делает светодиодные ленты наиболее универсальным вариантом, когда дело доходит до установки. Вы можете легко установить светодиодную ленту на любую плоскую поверхность и без каких-либо ограничений по направлению.

Светодиодные ленты также легкие. Это позволяет приклеивать светодиодную ленту к любой поверхности, не беспокоясь о том, что она со временем отвалится. Вы можете установить светодиодные ленты за телевизором, под полостью опускающегося потолка или под мебелью, расположенной над кухонным столом на вашей кухне.

Большинство светодиодных лент поставляются с предварительно нанесенным клеем на заднюю сторону, которая покрыта защитной пленкой. Просто снимите верхнюю пленку с ленты, и вы сможете приклеить светодиодную ленту напрямую. В качестве альтернативы вы можете использовать двухсторонний скотч 3M, чтобы обеспечить надежное сцепление с задней стороной светодиодной ленты. Тем не менее, вы не должны закрывать переднюю часть светодиодной ленты лентой, так как это может испортить световой эффект, если закрыть несколько светодиодов, присутствующих на ленте.

Можно ли сломать светодиодную ленту?

Если вы приобрели светодиодную ленту значительно длиннее, чем вам нужно, и не смогли уместить всю ленту, вам придется обрезать ее до определенной длины. Разрезать светодиодную ленту очень просто. Следовательно, это нужно делать осторожно, чтобы случайно не повредить светодиоды на ленте.

Если вы внимательно осмотрите светодиодную ленту, вы найдете на ней специальные маркеры для резки. Как правило, вы найдете эту маркировку после каждых 3 или 6 светодиодов на полосе. После того, как вы разрежете светодиодную ленту, вы обнаружите открытые медные площадки на обоих концах секции, которые позволят вам повторно подключить ленту к тому же или другому источнику питания. Разрыв светодиодной полосы на части также позволит вам установить светильники под углом или допустить резкие повороты на стенах или потолке.

Соединение светодиодных лент вместе

Соединение различных светодиодных лент поможет вам установить светодиодные фонари в сложных углах и углах. Наилучшим преимуществом соединения различных светодиодных лент являются повороты на 90 градусов, которые чаще всего необходимы при установке светодиодных лент на стены или потолки. Если вы хотите соединить несколько светодиодных лент вместе, вот как это сделать:

1. Если вы хотите легко соединить светодиодные ленты, вам необходимо приобрести быстродействующие разъемы без пайки, доступные на рынке. Эти разъемы позволят без особых усилий подключить светодиодные ленты.
2. Если у вас быстродействующий светодиодный разъем, не требующий пайки, просто снимите блокировочную площадку с разъема.
3. Затем немного отделите закрытую часть светодиодной ленты, чтобы открыть клейкую сторону ленты.
4. После этого можно сразу вставить световую ленту в быстрый разъем. При этом следите за тем, чтобы медные контактные площадки на полоске совпадали с проводящими контактами разъема.
5. После того, как он будет идеально выровнен и подсоединен, закройте блокировочную пластину разъема.

Если вы не хотите приобретать разъем без пайки, вам нужно будет вручную припаять соединения между светодиодными лентами. Этот процесс должен выполняться с особой осторожностью и точностью, так как неправильная пайка может повредить светодиодную ленту.

Подключение RGB и управление RGB для светодиодных лент

Одной из наиболее часто используемых светодиодных лент является RGB, которая позволяет использовать множество различных вариантов цвета для светового потока. Наряду с различными цветами светодиодные ленты RGB также поставляются со специальным контроллером RGB, который имеет предопределенные режимы для светового эффекта. Эти режимы подходят для особых случаев, когда вы хотите добавить дополнительные эффекты в области освещения.

Разъемы RGB включены вместе со светодиодными лентами RGB. Вот как вы можете подключить контроллер к светодиодной ленте:

1. Светодиодные ленты RGB имеют большее количество клемм по сравнению с обычными лентами и обозначаются символами «+», «G», «R» и «Б».
2. Аналогичные разъемы вы найдете на контроллере RGB, входящем в комплект светодиодной ленты RGB.
3. Для подключения контроллера к ленте нужно просто соединить одинаковые выводы разъема RGB и светодиодной ленты.
4. Затем нам нужно соединить разъем RGB напрямую с блоком питания с помощью силовых кабелей или разъема постоянного тока.
5. Если ваш контроллер RGB имеет 4-контактный разъем, предварительно установленный на устройстве, вам нужно просто вставить разъем в полосу, и все готово.

Соединение светодиодных лент серии

Светодиодные ленты сконструированы таким образом, что их можно соединять вместе для создания единой световой ленты в соответствии с вашими требованиями. Но если вы хотите соединить несколько светодиодных лент вместе, вы должны соединить их последовательно. Таким образом, Вы можете убедиться, что светодиодные ленты защищены от резких скачков напряжения, а также падения напряжения.

1. Чтобы последовательно соединить несколько светодиодных лент, вам придется ввести в цепь дополнительный компонент, который представляет собой светодиодный усилитель.
2. Предположим, что необходимо последовательно подключить несколько светодиодных лент RGB к одному источнику и управлять ими с помощью одного контроллера RGB. Здесь вам потребуется светодиодный усилитель для каждой полосы светодиодов, кроме первой.
3. Прежде всего, подключите контроллер RGB к первой полосе и блоку питания, выполнив действия, описанные в предыдущем разделе.
4. После этого к каждой отдельной светодиодной ленте нужно будет подключить светодиодный усилитель. Светодиодные усилители для светодиодных лент RGB также имеют такие же клеммы, как и на лентах.
5. После того, как все светодиодные усилители подключены к лентам, вам необходимо соединить клеммы усилителя с идентичными клеммами на контроллере RGB. Для этого можно проложить дополнительный провод от соединительного провода контроллера RGB и одновременно подключить его к назначенному порту на усилителе.
6. Если вы хотите питать светодиодные ленты от разных источников питания, вам потребуются дополнительные адаптеры питания. В этой конфигурации вам просто нужно проложить силовые кабели, идущие от светодиодного усилителя, к соответствующим портам блока питания вместо того, чтобы подключать их теми же кабелями, что и на первом блоке питания. Убедитесь, что вы аккуратно соединили положительную клемму с красным кабелем и отрицательную клемму с черным кабелем.

Заключение

Светодиодные ленты, несомненно, выглядят очень привлекательно и заманчиво, если они правильно установлены. Но вам нужно выполнить несколько утомительную процедуру, чтобы правильно установить светодиодные ленты. Процесс немного сложнее, если вы выбрали светодиодные ленты RGB вместо одного цвета. К счастью, доступно множество дополнительных компонентов, которые избавят вас от необходимости выполнять ручную работу при установке этих светодиодных фонарей.

Сегодня мы рассмотрели все необходимые шаги, которые необходимо предпринять при установке светодиодных лент. Если вы будете внимательно следовать нашему руководству, мы можем заверить вас, что вы сможете легко установить эти светильники, не нуждаясь в дополнительной помощи. Кроме того, вы можете связаться с нами через раздел комментариев, если у вас возникли проблемы с установкой светодиодных лент.
