Как самостоятельно собрать, подключить и помыть люстру — полная инструкция покупателю

Содержание:

• Что вам понадобится
• Как собрать люстру
• Как снять люстру
• Установка люстры
• Монтаж люстры на натяжной потолок
• Подключение люстры
• Подключение люстры на два выключателя
• Подключение люстры со светодиодами
• Почему взрываются лампочки при включении
• Как помыть люстру

Сложный выбор потолочного светильника и волнительные ожидания позади. И вот, желаемая люстра уже доставлена вам домой и ждёт своей очереди на установку в коробке. Возможно ли установить потолочный светильник самостоятельно без помощи профессионала? Как правильно собрать её, повесить и подключить всю электрику? Ответы на эти вопросы вы получите в этой статье, подготовленной специалистами по освещению ROSESTAR.

Прежде всего, стоит отметить, что собрать повесить люстру своими руками возможно, и для этого вовсе не обязательно быть электриком. Для этого лишь нужно изучить инструкцию по сборке, которая обычно прилагается в комплекте с приобретенным светильником, а также знать правильную последовательность действий по установке. Подробнее обо всём этом читайте далее, и мы уверены, что наши советы позволят вам самому подключить люстру и гордиться своим достижением.

Что вам понадобится





Для работы вам понадобятся следующие инструменты:

1. Стремянка, на которой вы будете выполнять высотные работы, и крепить люстру к потолку. Если у вас нет стремянки, вместо неё вы можете встать на надежный стол, если его высота позволит вам дотянуться до потолка.

2. Электродрель/ шуруповёрт для создания необходимых отверстий. Инструмент должен работать от аккумулятора, а не от сети, чтобы вы свободно могли работать им под самым потолком.

3. Три отвертки: с плоским и крестообразным жалом, в зависимости от вашего крепежа люстры и ещё одна – индикаторная.

4. Мультиметр, которым вы будете замерять напряжение.

5. Паяльник и паяльная лента.

6. Маркер для отметки точек крепления, канцелярский нож.

7. Пассатижи для зажима клемм на концах проводов.

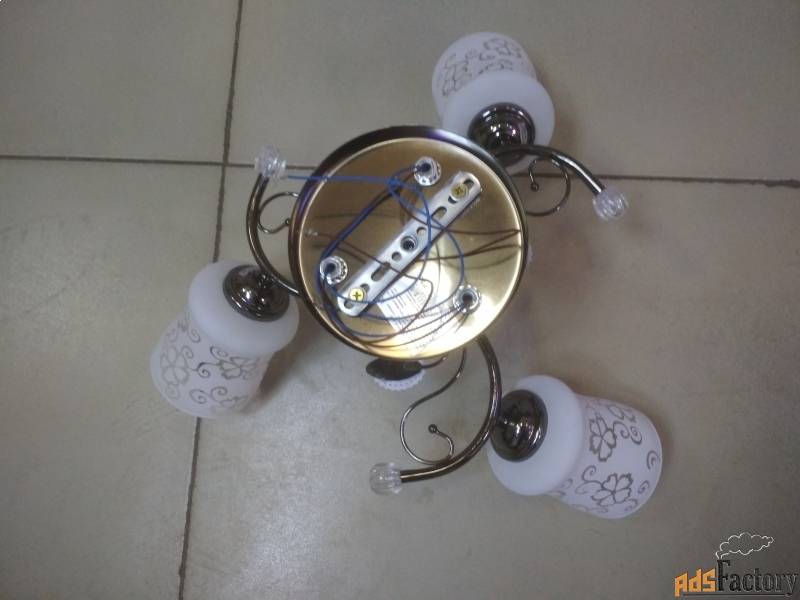

Как собрать люстру



Процесс сборки может отличаться в зависимости от сложности комплектации люстры. Прежде всего, для того чтобы собрать люстру, нужно изучить инструкцию и продумать схему подключения.

Вне зависимости от количества плафонов и конструкции люстры, разделим сборку на несколько этапов. Каждый из них важен, поэтому необходимо разобраться во всех тонкостях, чтобы провести работу качественно и быстро.





Сборку следует организовать следующим образом:



1. Распаковать все части люстры и разложить их так, чтобы все было под рукой. Также необходим набор ключей и отверток. Лучше выделить для этого стол и обеспечить хорошее освещение.

2. Проверить, что все детали в наличии. Очень важно убедиться в этом заранее, чтобы при необходимости сдать люстру в магазин или обменять ее.

3. По инструкции необходимо установить все элементы, начиная сборку с верхней части корпуса. Все детали выставить ровно и зажать их гайками или другим крепежом.

4. Далее нужно прикрепить рожки к люстре. Для этого они надеваются на посадочные места и фиксируются гайкой. Их не следует сразу зажимать до конца. Вначале лучше убедиться, что они расположены симметрично и только потом крепить.

5. Протянуть провода через центральную трубку, если это требуется. Часто они уже проложены, что упрощает работу.



Стоит помнить о том, что декор в моделях с подвесками надо крепить уже после монтажа. Это касается и плафонов, их не стоит ставить сразу, это упростит монтаж. Окончательно собрать люстру лучше, когда она висит на потолке.

Если у вас люстра на подвесном креплении, это большой плюс, так как его длину можно в любой момент скорректировать. Для этого необходимо сделать надрез на части провода или отсоединить лишние звенья цепи.

Как снять люстру



Конечно, если Вы будете устанавливать новую люстру не в новой квартире, а как замену старого светильника, Вам нужно, прежде всего, снять старую люстру с потолка. Далее мы подробнее расскажем, как это сделать.

Во-первых, выключите выключатель в этой комнате. Но просто опустить выключатель – это ещё не гарантия того, что Вы обесточите люстру. Потолочный светильник может быть подключен неправильно. К примеру, фаза должна идти через выключатель, то есть выключатель прерывает фазу. Но может быть собрано и наоборот, так что на выключатель идет ноль. Если это так, при соприкосновении проводов с влажными руками, есть риск, что Вас ударит током. Определить, отключилась ли фаза или нет, Вам поможет индикаторная отвертка.

Во-вторых, при помощи шуруповерта, открутите крепежи люстры, придерживая её другой рукой. Нельзя оставлять провода в состоянии натяжения, чтобы люстра висела на них. Вы можете не разматывать провода, а просто отрезать их прямо под изолентой. Все провода под люстрой нужно развести, чтобы не произошло короткого замыкания.

Установка люстры



В зависимости от того, какой вес имеет ваш светильник и из какого материала сделан потолок, выберите подходящий способ крепления. Различают следующие способы крепления люстры к потолку:



     1. Стальной потолочный крюк

Если ваша люстра имеет вес не более 1,5 кг, её можно закрепить на потолке при помощи стального крюка. Алгоритм установки достаточно прост: просверлите в потолке отверстие необходимого диаметра при помощи электродрели с нужной насадкой. Вкрутите дюбель и, приложив усилие, вставьте крюк.



    2. Крюк повышенной прочности с анкером

Если ваша люстра более массивная, для её установки используется крюк с анкером повышенной прочности. Он расширяется после установки в отверстие, проделанное дрелью, благодаря чему представляет собой более надежное крепление. Длина и сечение анкера должны соответствовать весу светильника и толщине потолка.





     3. Планка

У большинства современных люстр имеется специальная крепежная планка. Сначала она закрепляется к потолку на саморезы, а затем через крепежные отверстия на неё прикручивается люстра.





     4. Монтажная платформа

Чтобы закрепить на потолке люстру с большим весом, также могут использоваться монтажные платформы. Они располагаются внутри, под потолком, и играют роль несущей конструкции. По размерам монтажная платформа должна быть шире крепежа. По центру опорной платформы делается отверстие для вывода кабеля.





Монтаж люстры на натяжной потолок



В этой инструкции будет описано, как установить люстру на уже смонтированное полотно натяжного потолка, под которым выведена площадка под светильник. Монтаж люстры выполняется в 5 этапов:

Этап 1. Для начала, определяемся с местом, где будет располагаться площадка, обводим это место простым карандашом и смазываем кольцо клеем-секундой по всему периметру. Внимательно следите за тем, чтобы клей нанести по всему периметру без перерывов. Кольцо нужно выбирать не слишком большое, чтобы оно не выглядывало за площадку люстры.

Теперь прижимаем кольцо к полотну и держим его несколько секунд. Лучше не вырезать его сразу, а оставить на несколько минут, чтобы клей точно схватился.

Этап 2. Далее необходимо вырезать середину натяжного полотна канцелярским ножом. В образовавшееся отверстие выпускаем провода. Если площадка люстры имеет острые края, их необходимо обмотать либо армированным скотчем, либо обычным лейкопластырем или изолентой. Тогда острые края не повредят полотно.

Этап 3. Примеряем площадку, выставляем её ровно и отмечаем те места, где через полотно будет проходить саморез. Поверх этих отметок необходимо приклеить кусочки армированного скотча или лейкопластыря. Теперь прикручиваем саму площадку люстры саморезами при помощи дрели.





Этап 4. На этом этапе мы подключаем люстру и соединяем электропитание. Для этого лучше всего использовать клеммные колодки. Винт в колодке должен попадать на жилу провода, а не на оплетку.

Этап 5. Прикрепляем саму люстру. Нужно попасть болтами в отверстие и закрутить декоративные колпачки, которые идут в комплекте с люстрой.



Из следующего видео Вы сможете узнать, как пошагово установить люстру на натяжной потолок при помощи площадки под полотном:



А это видео подскажет, как установить люстру на натяжной потолок, если у Вас нет закладных:



Подключение люстры



Прежде всего, начиная работу с электрооборудованием, ознакомьтесь с правилами безопасности. А далее мы предоставляем пошаговую инструкцию о том, как подключить люстру на два выключателя и люстру со светодиодами.



Правила электробезопасности



Пожалуй, самое сложное, с чем вам придется столкнуться при подключении люстры – это работа с электропроводкой. Но если вы последуете нижеизложенным рекомендациям, вы сможете работать спокойно, не опасаясь за свою жизнь. Итак:

     1. Переключите автоматы на щитке в положение «Выкл» или Off. Если ваш распределительный щиток старый и на нём нет таких тумблеров, то выкрутите пробки.

     2. Второе и самое важное правило: прежде, чем прикасаться к проводам, отключите их от электросети.

     3. Используя индикаторную отвертку, проверьте, что в проводах нет напряжения.

     4. Подключая светильник к электрической проводке, не соединяйте провода между собой при помощи скрутки. Лучше воспользуйтесь для этого клеммами или соединительными колодками.

     5. Не экономьте на расходных материалах и крепежных элементах, так как от этого зависит срок службы изделия, и, что ещё более важно, ваша безопасность.

     6. Не забудьте выполнить заземление проводов.



Подключение люстры на два выключателя



Если в вашем потолочном светильнике более одной лампочки, есть смысл сделать отдельный выключатель для каждой группы лампочек. Благодаря этому вы сможете регулировать мощность освещения и включать необходимое вам количество света в зависимости от потребностей домочадцев. Можно соединить провода таким образом, чтобы одна клавиша включала одну часть люстры, а вторая клавиша – другую часть люстры. Соединение проводов происходит следующим образом:

     1. Снятие выключателя

В каждом выключателе есть выемка, чтобы подцепить его и снять клавишу без каких-либо повреждений.



    2. Прозвонка проводов в выключателе — как найти фазу

Для прозвонки воспользуйтесь индикаторной отверткой. Обычно белый провод является фазным, а на других не должно быть ничего. Провод, который светится – общий, два отходящих – не светятся.



 Общий провод в выключателе – это фаза, который идет из распределительной коробки.



     3. Прозвонка проводов под потолком — как найти ноль

Для зачистки проводов воспользуйтесь инструментом, называемым стриппер. Его можно приобрести в любом строительном магазине. При помощи стриппера снимите изоляцию.



Общий провод из потолка – это ноль, который идет из распределительной коробки.



Далее провода необходимо соединить вместе любо при помощи клеммника, либо поджав плоскогубцами. Подойдите к потолку и при помощи индикатора определите, какой провод не светится. Два из трех проводов будут светиться – это фазы. Это и есть отходящие клавиши. Провод, который не светится — общий. В выключателе светится 1, не светится 2 провода, а в люстре – наоборот.



     4. Разводка проводов в люстре для двухклавишного выключателя

Под крепежом люстры вы увидите два провода, а для двойного выключателя нужно три. На этом этапе вам необходимо раскрыть ту область люстры, в которой спрятано соединение проводов. Обычно она находится прямо под основание, крепящимся к потолку. Вы увидите по два провода, исходящие из каждого рожка люстры. Каждая пара проводов идёт на один патрон. Из каждого такого рожка достаньте принадлежащие им фазу и ноль. Синий провод – это всегда ноль, а коричневый – фаза. Цветовая гамма прописана в правилах электробезопасности.

Возьмите по одному синему проводу от каждой лампочки, и скрутить их все вместе. Так как у нас будет два выключателя, разделим существующие лампочки по количеству выключателей. К примеру, если у вас пятирожковая люстра, две лампочки может включать один выключатель и три лампочки – другой.

Берем два коричневых провода и скручиваем их вместе. Это будет фаза L1 и первый выключатель. Три других коричневых провода также скручиваем вместе, это будет фаза L2. Нулевой провод обычно обозначается буквой N.



У вас получится 3 скрутки: одна скрутка из синих проводов, состоящая из пяти, вторая – из двух коричневых проводов на 1 выключатель, и третья – это три коричневых провода на 2-ой выключатель.



Запомните, что фазные провода проходят через выключатель, а нулевой провод уходит напрямую к люстре. Подключение происходит следующим образом:

     1. Берем нашу синюю скрутку и подключаем её к нулевому проводу на потолке.

     2. Два провода на один выключатель подключаем к одному фазному проводу, тому, который мы определили как L2. Вторую скрутку из трех проводов подключаем к первому фазному проводу, то есть L1.

     3. Возвращаемся к люстре и берем3 клеммных зажима. Берем скрутку проводов от первой фазы, вставляем её в один зажим, скрутку от второй фазы – в другой зажим. Берем третью скрутку, то есть нулевой провод, и также вставляем её в зажим.

     4. Теперь мы имеем 3 зажима в люстре и 3 провода в потолке. Двойная скрутка от двух лампочек подключается к фазе 1, тройная скрутка от трех лампочек подключается к фазе 2, нулевой провод от люстры подключается к синему проводу с потолка.



В этом видео мастер по работе с осветительными приборами пошагово рассказывает, как подключить люстру с 5 лампами к двойному выключателю.



А в этом видео Вы увидите подробное понятное объяснение того, как соединить провода в самой люстре, а также в распределительной коробке для подключения двойного выключателя:



Подключение люстры со светодиодами



Основное отличие в подключении светодиодной люстры заключается в том, что ею можно управлять не только при помощи выключателя, но также и с помощью пульта дистанционного управления. И даже если в базовой комплектации светильника отсутствовал пульт дистанционного управления, вы можете докупить его самостоятельно и подключить отдельно.

Прежде всего, соберите все детали люстры по описанным выше шагам. Далее не забудьте обесточить провода, чтобы обезопасить себя во время проведения работ. При помощи индикационной отвертки найдите фазу и подключите фазный провод к колодке.



Обычно в комплекте со светодиодной люстрой поставляется монтажная планка. Прямая планка закрепляется на 2 дюбеля, а крестообразная – на 4. Повесьте люстру на декоративные болты и надежно закрепите на потолке. Затем проверьте работоспособность светильника.



В этом видео Вы сможете наглядно увидеть процесс сборки и подключения светодиодной люстры, а также её пульта-диммера.



Почему взрываются лампочки в люстре при включении



Взрывающиеся лампочки при включении света в светильнике, торшере или люстре – явление не редкое. Давайте разберемся, почему же лопаются лампочки, и какими должны быть наши действия, чтобы миновать эту неприятность?

     1. Сомнительное качество комплектующих или брак производителя. При покупке различных видов лампочек, лучше не экономить, так как осветительные приборы часто взрываются из-за их нестабильной работы. Лучше приобретать лампочки проверенных производителей.

     2. Старый выключатель. Необходимо тщательно следить за техническим состоянием патронов, выключателей и проводов. Лампочки будут лопаться и дальше, если не проводить регулярный осмотр.

     3. Отсутствие вентиляции в плафоне люстры. При работе лампочка сильно накаливается, плафон светильника мешает воздуху подняться вверх, поэтому происходит перегрев, и она перегорает или лопается.

     4. Пожалуй, одна из самых часто встречающихся причин — это скачки напряжения. При включении люстры напряжение из сети идет непосредственно на лампочку, в результате чего она может не только сгореть, но и взорваться. Поэтому в домах часто устанавливают стабилизаторы для смягчения перепадов напряжения.

     5. Лампочка в люстре или светильнике может взорваться от механического воздействия. Как правило, эта причина наблюдается у динамических светильников. Удары и сотрясения точно не будут содействовать надежной работе. К примеру, если светильник болтается от порыва ветра, то в лампочке может оборваться спираль или она вовсе лопнет. Лучше создать нормальные условия





 для ламп, или заменить их на менее чувствительные модели.



Разрыв лампочки может быть единичным случаем, но когда это происходит часто, следует найти причину. Исправление неполадок в домашней сети – вопрос безопасности, здоровья и экономии средств. Если взорвавшаяся лампочка в вашем доме — не редкость, советуем соблюдать следующие рекомендации:

     1. Замените обычные лампочки на светодиодные, они служат дольше.

     2. Постарайтесь сменить старую проводку и выключатели на новые как можно скорее.

     3. Подбирайте лампы освещения и светильники одинаковой мощности.

     4. Приобретайте лампочки проверенных брендов.

     5. Не поручайте сборку и установку светильников и люстр человеку, не обладающему соответствующими навыками.

     6. Не оставляйте включенными без необходимости светильники, которые можно выключить.

Итак, мы рассмотрели несколько причин выхода из строя лампочек. Как показывает практика, приведенные нами рекомендации позволят избавиться от такого неприятного явления, как взрыв ламп освещения.



Как помыть люстру



Хрустальные люстры – один из самых популярных видов потолочных светильников. Помимо поддержания нужного уровня освещения, они создают особую атмосферу и отлично вписываются в любой интерьер.

Потратившись на хорошую люстру, мы ожидаем, что она будет вечно радовать нас свои блеском. Однако хрусталь имеет свойство притягивать микрочастицы жира и пыли, и поэтому нуждается в очистке. Помимо этого, он может потерять свою прозрачность и красоту.



Два способа помыть хрустальную люстру, не снимая с потолка



Как помыть хрустальную люстру с подвесками, не снимая с потолка? Вы можете использовать несколько простых способов, которые помогут достичь идеального результата и не требуют больших затрат.



Важно! Соблюдайте технику безопасности. Люстру обязательно нужно мыть с выключенными лампочками.



Способ № 1.

• Для мытья люстры используйте микрофибру. Она не оставляет разводов и досуха вытирает любую поверхность.
• По возможности, снимите мелкие детали. Это позволит добиться правильного результата и ускорит процесс. Разложите мелкие детали на полотенце, так, чтобы они не прикасались друг к другу. Поливая их холодной водой, следите, чтобы не осталось сухого пространства.

Важно! Температура воды не должна превышать 30-40 градусов, иначе хрусталь помутнеет.

• Выбирая чистящее средство, вы можете использовать средство для удаления известкового налета, средство для удаления жира или средство для мытья посуды.
• Нанесите чистящее средство, брызгая на каждую деталь. Оставьте на 15-20 минут. Постарайтесь не тереть, а аккуратно промокнуть мягкой губкой. Сполосните водой из душа.
• Наберите в таз прохладную воду и добавьте немного нашатырного спирта (он придает блеск). Сначала окуните детали в проточную воду, затем в воду с нашатырным спиртом.
• Сушить детали можно любых удобным способом. Главное, чтобы они не путались, не прикасались друг к другу и равномерно сохли, без подтеков. Благодаря спирту, они сохнут мгновенно.





Способ № 2.

Возможно, вы думаете: «Я не хочу снимать мелкие детали». Как можно помыть люстру в таком случае? Существует еще один способ, которым Вы можете воспользоваться.

• Возьмите две пары хлопчатобумажных перчаток.
• Одну пару окуните в раствор уксуса, воды и средства для мытья посуды. И надев перчатки, протрите каждый кристалл.
• После этого, используйте сухую пару перчаток. Надев их на руки, вытрите все детали досуха.

Такими простыми способами вы можете долго сохранять свою люстру в первозданном виде.



Если у вас остались какие-либо вопросы по заказу, сборке и установке люстры, вы можете задать их нам при помощи бесплатного онлайн-чата в правом углу экрана. Кроме того, в комментариях вы можете поделиться своими секретами сборки и установки люстр или оставить рекомендации, которые пригодятся другим посетителям.

Мы очень надеемся, что благодаря рекомендациям, описанным в этой статье, вашу комнату очень скоро украсит новый осветительный прибор, собранный своими руками. Как вы увидели, алгоритм работы по установке люстры не так уж сложен, и, приложив немного усилий, вы сможете разобраться во всем, даже не будучи электриком. А если вы всё ещё находитесь в поисках потолочного светильника своей мечты, приглашаем Вас в огромный каталог освещения интернет-магазина ROSESTAR. Среди нашего ассортимента для каждого найдется светильник по его вкусу, идеально подходящий именно под ваш интерьер.

Авторы статьи: специалисты компании ROSESTAR



Товары из статьи:



Люстры в гостиную



Современные люстры



Классические люстры



Подвесные люстры



Как собрать светильник потолочный росток

Содержание

1. Как подключить провода к люстре
2. Подготовительный этап
3. Ищем фазы и ноль
4. Провода на люстре
5. Подключение к двойному выключателю
6. Как подсоединить люстру к одинарному выключателю
7. Правила соединения проводов
8. Подсоединение китайской люстры
9. Подключение галогенной люстры (с пультом и без)
10. Подключение светодиодной люстры с пультом управления — инструкция и схема
11. Выбор люстры
12. Закрепление осветителя
13. Подбор пульта управления (ПУ)
14. Слабые места прибора

Как подключить провода к люстре

На первый взгляд, подключение люстры — простой вопрос. Для электриков он действительно несложный, но для неспециалистов может оказаться настоящей проблемой. Из потолка и люстры может выходить два, три или больше проводов. О том, как их правильно соединить, и пойдет речь в этой статье.

Подготовительный этап

Для начала нужно разобраться с проводами, которые выходят из потолка. Их может быть два, три или четыре. Если проводов больше двух, то один из них может быть заземлением. Отличить его достаточно просто: у него желто-зеленый цвет изоляции. Это требование одинаково во всех странах, поэтому ошибка исключена.

Заземляющий провод есть только в домах новой постройки. В старых зданиях он может появиться только после проведения капитального ремонта с заменой электропроводки.

Дальше нужно найти ноль и фазу. Они могут быть любого цвета. Для этого нам понадобится обычная индикаторная отвертка. Сначала нужно отвести концы проводов друг от друга на безопасное расстояние и перевести клавишу выключателя в положение «включено». После этого прикоснуться индикаторной отверткой к каждому из проводов. При прикосновении к фазе она будет светиться, при прикосновении к нулю — нет.

Затем необходимо перевести выключатель в положение «выключено» и для гарантии дополнительно отключить автомат на щитке. Чтобы не было путаницы, проидентифицированные провода можно пометить цветным маркером или изолентой.

Дальше нужно разобраться с проводами, выходящими из люстры. Заземляющий, как мы уже знаем, имеет желто-зеленый цвет. При наличии маркировки он обозначается РЕ, фаза — L, ноль — N.

Если заземляющий провод есть только в потолке или только в люстре, его нужно заизолировать.

Провод заземления есть в новостройках и недавно отремонтированных домах

Ищем фазы и ноль

С остальными проводами нужно разбираться: где «фаза» а где «ноль». В домах старой постройки все провода обычно одного цвета. Чаще всего — черного. В новостройках могут быть черные и синие, или коричневые и синие. Иногда присутствует красный. Чтобы не гадать по цветам, проще их прозвонить.

Если на потолке у вас три провода, а на стене двухклавишный выключатель, у вас должно быть две «фазы» — на каждую из клавиш и один «ноль» — общий провод. Прозванивать можно мультиметром (тестером) или индикаторной отверткой (это специальная отвертка с лампочкой, которая загорается при наличии напряжения). При работе перевести клавишу выключателя в положение «включено» (входной автомат на щитке тоже включен). После прозвонки, клавиши выключателя переведите в положение «выключено». Если есть возможность, лучше вырубить и автомат на щитке и подключать люстру с выключенным питанием.

Прозвонка проводов на потолке мультиметром

Как прозвонить и определить провода мультиметром показано на фото. Выставляете переключатель в положение «вольты», выбираете шкалу (больше 220 В). Попеременно касаетесь щупами пар проводов (щупы, держите за ручки, к оголенным проводникам не прикасайтесь). Две фазы между собой не «звонятся» — на индикаторе никаких изменений не будет. Если вы нашли такую пару, скорее всего, — это две фазы. Третий провод, скорее всего, «ноль». Теперь каждую из предполагаемых фаз соединяйте щупами с нулевым. На индикаторе должно быть 220 В. Вы нашли ноль — в международной спецификации он обозначается буквой N — и две фазы — обозначаются L. Если все провода одного цвета как-то обозначьте их: краской, цветным маркером, куском липкой ленты. Фазы — одним цветом, ноль — другим.

Работать индикаторной отверткой проще: просто прикасаетесь ее концом к оголенному проводнику. Светится — фаза, нет — ноль. Очень просто.

Использование индикаторной отвертки для поиска фазы

Если проводов торчит только два, то один из них — фаза, другой — ноль. При этом на выключателе одна клавиша. Других вариантов нет.

Провода на люстре

Подключить люстру с 2 проводами просто: один из них прикручиваете на фазу, другой на ноль. Какой-куда — не важно. Если фазы на потолке две, а выключатель на стене двухклавишный, есть варианты:

• Скрутить фазы между собой, и к ним подсоединить один из проводов от люстры. В этом случае для выключения придется переводить в положение «выключено» обе клавиши, а включаться освещение будет от любой из них.
• Соединить провод с одной из фаз, вторую заизолировать. Тогда рабочей будет только одна клавиша. Вторая — пустовать.

Как подключить люстру, если на ней есть только два провода

На многорожковых люстрах проводов точно больше двух. С назначением желто-зеленого мы определились. Это — заземление. Если такой же провод есть на потолке, соединяете с ним. С остальными тоже нужно разбираться.

Люстра с 3 проводами подключается ненамного сложнее. Если один из них — заземление (желто-зеленого цвета) его можно:

• игнорировать — если провода такого цвета (или похожего) нет на потолке,
• подключить к такому же по цвету.

Собственно, других вариантов нет. Три провода в основном у светильников с одной лампочкой. С двумя — это устаревшая конструкция, с тремя — более современная, соответствующая актуальным рекомендациям.

Подключение к двойному выключателю

Подключают пяти-, четырех-, трехрожковую люстру к двухклавишному выключателю по одному принципу. От каждого из рожков идет два разноцветных провода. Чаще всего это синие и коричневые провода, но встречаются и другие вариации. Для подсоединения к двойному выключателю все их нужно разбить на три группы: две фазы и один ноль.

Подключение пятирожковой люстры к двойному (двухклавишному) выключателю

Сначала все синие провода объединяют между собой и хорошенько скручивают. Это — ноль. В принципе, можно взять провода другого цвета — для осветительных приборов это неважно. Но по стандарту синим цветом обозначают именно «ноль». Важно только, чтобы в скрутку не попали проводники, окрашенные в другой цвет. На фото ниже вы видите, что все проводники синего цвета объединены в одну группу. Это и есть «ноль».

Перед тем как подключить люстру, проводники группируют

Теперь оставшиеся разбиваете на две группы. Разбивка произвольная. Одна группа лампочек будет включаться от одной клавиши, вторая — от другой. В пятирожковой люстре объединяют обычно 2+3, но можно и 1+4. В четырехрожковой тоже два варианта — 2+2 или 1+3. А вот с тремя лампочками без вариантов: 1+2. Разделенные провода скручиваете между собой. Получили две группы, которые подключите к «фазам» на потолке.

Как подсоединить люстру к одинарному выключателю

Если проводов на потолке только два, а на люстре — много, но только двух цветов, все просто. Все проводники одного цвета скручиваете оголенными частями и соединяете с одним из проводов на потолке (неважно с каким). Собираете в один жгут все проводники второго цвета и присоединяете ко второму потолочному. Схема подключения люстры в этом случае показана на рисунке ниже.

Схема подключения люстры к одноклавишному выключателю

При таком включении одновременно загораться будут все лампочки.

Правила соединения проводов

При работе с электричеством мелочей не бывает. Потому соединение проводов в люстре делаем по всем правилам. При объединении в одну группу, их недостаточно просто скрутить и накрутить защитный колпачок.

Cоединить провода от люстры и выключателя нужно в клеммной коробке

Такая скрутка рано или поздно окислится и начнет греться. Очень желательно такие соединения пропаять. Если вы умеете обращаться с паяльником и оловом, обязательно это сделайте. Так будет гарантирован нормальный контакт и греться соединение не будет.

Теперь о том, как соединять провода от люстры с проводами от выключателя (которые на потолке). По последним правилам скрутки недопустимы. Необходимо использовать клеммные коробки. Большинство современных люстр укомплектованы ими. Если нет — купите в любом строительном магазине или торгующем осветительными приборами.

При использовании такой клеммной коробки возникает проблема: скрутка из большого числа проводов в отверстие просто не лезет. Выход: к соединению припаять проводник (медный, одножильный или многожильный, сечением не менее 0,5 мм 2 ). Это соединение хорошо заизолировать, и в клеммную коробку вставлять свободный конец припаянного проводника (длинный не нужен — см 10 более чем достаточно).

Вставив в клеммник все провода от люстры и затянув винты, всю конструкцию поднимают под потолок. Там ее предварительно крепят, после чего в клеммник в нужном порядке подключают провода. При этом важно один напротив другого установить «ноли». Фазы к фазам подсоединяются в произвольном порядке.

Как разделяют провода на люстре, как присоединяют проводник и люстру к клеммнику — все это есть в видео.

Подсоединение китайской люстры

Большая часть относительно недорогих люстр на рынке родом из Китая. Чем они хороши, так это большим ассортиментом, а вот с качеством электрической сборки бывают проблемы. Потому, перед тем как подключить люстру, нужно проверить ее электрические характеристики.

Сначала проверяют целостность изоляции. Их можно собрать в один жгут и закоротить на корпус. Тестер ничего показывать не должен. Если какие-то показания, у вас два варианта: искать и заменять поврежденный провод или отнести на обмен.

Второй этап проверки — проверка каждого рожка. От рожка идут два провода. Они в патроне припаиваются к двум контактам. Каждый провод прозваниваете с соответствующим контактом. Прибор должен показывать КЗ (короткое замыкание или знак бесконечности в зависимости от модели).

После проверки начинаете группировать провода, как описано выше.

Галогенные светильники работают не от 220 В, а от 12 В или 24 В. Потому в каждой из них установлены понижающие трансформаторы и вся схема собрана и готова к установке. Свободными остаются только два проводника, которые и нужно соединить с проводами, торчащими на потолке. Подключается в произвольном порядке, «фаза» и «ноль» — не имеют значения.

Если люстра укомплектована пультом, к трансформаторам добавляется еще блок управления. Подключение аналогично: есть два проводника, которые нужно соединить с теим, что есть на потолке. Идущий с другой стороны третий проводник (он тонкий) — это антенна, при помощи которой «общаются» пульт и блок управления. Этот проводник остается внутри стакана в таком виде, в каком он есть.

Как подключить люстру с пультом смотрите в следующем видео.

Источник

Подключение светодиодной люстры с пультом управления — инструкция и схема

Светодиодные источники справляются с функциями акцентного, функционального и фонового света. Освещающие элементы небольшого размера используются группами, что позволяет регулировать яркость. Преимущества LED в низком потреблении электроэнергии, слабом нагреве и высокой светоотдаче. Они могут выполнять дополнительные функции: настройка расцветки, отложенное или плавное выключение, беспроводная колонка, световой будильник.

Выбор люстры

Комбинированная люстра со светодиодной подсветкой

Освещение — полезный инструмент дизайнеров и декораторов. Светодиодные люстры отлично справляются с задачей создания атмосферы и ситуативного зонирования помещения. В оформлении светильников используется латунь, бронза, нержавеющая сталь, покрытие хромом, никелем и серебром, хрусталь, кристаллы, фарфор. Выбор люстры основываемся на допустимых габаритах, площади и необходимой силе освещения: гостиная и кухня — 200 Лк, детская и спальня — 150 Лк, прихожие и санузлы — 100 Лк. Ради собственной безопасности стоит обратить внимание на документацию. Продавец должен предоставить сертификат качества, санитарное разрешение, описывающее используемые материалы, гарантийный талон.

Потолочные светильники различают по типу крепления:

• встраиваемые (в короб гипсокартона, под натяжные потолки) — монтируется отверстие согласно параметрам;
• накладные — небольшие светильники простых форм или объемные люстры самых замысловатых конструкций;
• подвесные — больше подходят для холлов и залов с потолками выше 2,7 м, в жилых домах менее популярны.

Вид электроприбора можно подобрать к пространству в любом стиле. Существуют рожковые (дополненные абажурами и плафонами) и безрожковые модели.

Подача света может осуществляться только светодиодными лампами или галогенными с LED подсветкой.

Закрепление осветителя

Перед монтажом нужно обесточить помещение

Привычные светильники оснащены крюками. Современные варианты укомплектовываются монтажной планкой. Множество проводов и пластиковых коробок может вызвать растерянность. Чтобы понять, с какой стороны подходить к люстре, нужно разобраться в её конструктивных особенностях.

Встрёпываемые точечные светильники просты в установке. Диаметр корпуса осветителя определяет размер отверстия (обычно 68 мм). Наружная юбка немного шире, чтобы зафиксировать прибор снаружи. Внутри эту задачу выполняют специальные пружины. Средний шаг 1 м.

Расположение люстры на потолке включено в дизайнерский проект или выбирается самостоятельно. Корпусом нового электроприбора можно закрыть старую дыру, в том числе.

1. Перфорированная планка закрепляется под потолком.
2. Перед тем как подключить светодиодную люстру, отключается питание на щитке. Электромонтаж проводки можно осуществлять только в обесточенной системе.
3. Разобраться в жилах легко по цветовой маркировке изоляции: жёлто-зелёный — заземление, голубой — нейтраль, остальные цвета — фаза. Если по какой-то причине это сделать невозможно, на помощь придёт тестер. От старого двойного выключателя может приходить лишний фазный провод, который отстраняется и изолируется. Коммуникатор заменяется на одноклавишный или сенсорный. Контроллер с приёмником расположен в верхней чаше люстры. Для светодиодных источников питание должно заходить через понижающий электронный или индукционный трансформатор. Подводящие провода заходят в клеммник согласно обозначениям: L — фаза, N — ноль, PE — защитное заземление.
4. На блоке люстры с пультом управления подключение разводки по группам осветителей представлено на схеме. Если таковой нет, нужно найти её в инструкции производителя. При желании распределение можно изменить, переделать под себя.
5. Собираются все декоративные элементы, устанавливаются лампы, фиксируется абажур.

После проверки правильности сборки следует включить питание и проверить работу люстры.

Подбор пульта управления (ПУ)

Наличие дистанционного управления спасает, когда для вывода переключателя нужно штробить стены или портить их вид коробами для кабелей. Хотя обычный выключатель часто оставляют для подачи питания. Только после его включения получится использовать пульт. ПУ может идти в комплекте с люстрой, но производятся универсальные беспроводные панели регулировки, которые подсоединяются к любому светильнику или управляют сразу несколькими приборами. Освещение в квартире объединяется с системой «умный дом».

Контроллер с антенной размещают в корпусе осветительного прибора, в полости потолка возле подвеса или в монтажную коробку. Питание осуществляется от сети 220 В. Стационарный пульт закрепляется на стене и оборудован звуковым поиском дистанционного регулятора.

Беспроводное оборудование может работать на разных видах сигнала:

• инфракрасный — самый бюджетный вариант, работает на малых расстояниях до 8 м, только при прямой видимости;
• радио — наиболее распространен, может работать через перегородки на расстояниях до 30–100 м;
• Wi-Fi — имеет самые широкие возможности, в т. ч. управление с мобильного устройства, диапазон действия расширен до 300 м.

Количество каналов управления зависит от числа светильников и составляет от 1 до 4. Типовая схема: кнопки A, B управляющие режимами, C — полное включение, D — полное отключение. Общая мощность коммутации ламп 1кВт. Управление светодиодными источниками осуществляется по каналу в 0,2 кВт.

Чтобы избежать помех в радиопультах, датчик и приёмник настраивают на одну частоту. Для функционирования мобильной части оборудования достаточно питания от аккумуляторов или сменных батареек формата АА, ААА.

Слабые места прибора

Чтобы выявить неисправность, нужно знать устройство люстры

У LED светильников с дистанционным управлением масса достоинств, но сбои в работе все равно случаются. У некоторых неполадок есть объяснимые причины.

Если силовая линия, от которой питается люстра, двужильная, возрастает риск перегорания прибора.

Заключение большого количества электроники в корпусе люстры провоцирует перегревы. Техника не выдерживает, ломается. Особенно этим грешат бюджетные китайские модели. Нужно внимательно следить за приходящим напряжением и непрерывным временем работы.

Люстра не реагирует на команды или выключается самопроизвольно. Обстоятельства не меняются после замены батареек — нужно проверить кнопки с помощью камеры телефона, которая покажет луч при нажатии. Если найдена, можно почистить контакты или сменить пульт полностью. Если с кнопками всё в порядке, дело скорее всего в неисправности беспроводного переключателя. Схема устройства содержит металлоплёночный конденсатор, призванный гасить перенапряжение. Спустя 1–1,5 года эксплуатации его ёмкость падает, снижается напряжение до 6–7 В, электромагнитное реле перестает замыкаться, а микросхема работает некорректно. Проблема решается заменой конденсатора. Лучше остановить выбор на дорогой импортной модели.

Люстра с пультом управления объединяет фоновый свет, ночник и дискобол. При этом можно менять режимы, сидя на диване, иногда даже в другой комнате. Новое поколение светильников находит всё больше поклонников.

Источник

Как установить потолочный светильник (руководство мастера)

• Практические советы и советы

Фото: Shutterstock.com приспособления. Но вам не нужно жить с чем-то, что вы не любите, особенно когда на рынке можно найти так много потолочных и подвесных светильников. Поскольку новые потолочные светильники поставляются с монтажным оборудованием, заменить существующий блок легко даже для новичка.

Инструменты и материалы

• Отвертка
• Стремянка
• Инструмент для зачистки проводов
• Потолочный светильник
• Лампочка

Этап 1 900 25

Снимите старое крепление. Отключите электричество в комнате на панели главного выключателя. Дважды проверьте, отключено ли питание, найдя и проверив выключатель света, который управляет вашим потолочным светильником.

Далее аккуратно откручиваем и снимаем навес старого светильника. Когда распределительная коробка будет видна, снимите гайки с проводов и отделите питающую проводку от старого светильника. Внимательно осмотрите провода на наличие повреждений, и если ни один из них не изношен или не сломан, оставьте провода открытыми для нового приспособления.

Шаг 2

Осмотрите распределительную коробку. Убедившись, что ваша существующая распределительная коробка надежно прикреплена к потолочной балке, убедитесь, что она достаточно прочна, чтобы выдержать вес заменяемого приспособления. Если новое приспособление весит значительно больше, чем старое, может потребоваться установка дополнительного монтажного ремня или опорного стержня. (Любой из них может быть установлен рядом с распределительной коробкой, чтобы после установки светильник скрыл оборудование. )

Шаг 3

При установке подвесного светильника проложите проводку через поддерживающую цепь или кабель. Большинство подвесных светильников имеют поддерживающую цепь или трос, через которые (или рядом) должны продеваться или подвешиваться провода.

Аккуратно проведите провода светильника через кожух, потолочную пластину и подвесной кронштейн вашего нового светильника. Зачистите примерно полдюйма от проводов крепления и примерно полдюйма от проводов питания.

Некоторые виды работ лучше доверить профессионалам

Получите бесплатные оценки без обязательств от лицензированных электриков рядом с вами.

Найти профессионалов сейчас

+

Фото: goodceilinglight.com

Шаг 4

Подсоедините провода. Большинство новых светильников имеют цветовую маркировку с черно-белым проводом.

1. Скрутите зачищенный оголенный конец черного провода светильника с зачищенным оголенным концом черного провода линии питания.
2. Закрепите соединение проволочной гайкой.
3. Повторите процесс с белым проводом.
4. Многие светильники также имеют провод заземления из неизолированной меди или с зеленой оболочкой, который следует накрутить на медный или зеленый винт заземления монтажного кронштейна.
5. Теперь аккуратно уложите провода в распределительную коробку.
6. Вставьте лампочку в светильник и включите автоматический выключатель.

Если свет работает, это означает, что ваши проводные соединения выполнены успешно. Прежде чем продолжить, снова выключите автоматический выключатель.

Шаг 5

Закрепите приспособление. Прикрутите потолочную пластину к монтажной планке или опорному стержню, затем поместите монтажную штангу на потолочную пластину. На этом этапе убедитесь, что установка надежна и светильник висит на нужной высоте. (Если цепь слишком длинная, вы можете удалить звенья или накинуть дополнительную цепь на монтажный стержень. )

Вставьте навес на место, чтобы он закрывал монтажное оборудование; затяните контргайку, чтобы удерживать навес на месте. Наконец, установите правильные лампочки, снова включите электричество и любуйтесь сиянием вашего нового потолочного светильника!

Некоторые виды работ лучше доверить профессионалам

Получите бесплатные предварительные оценки от лицензированных электриков рядом с вами.

Найти профессионалов сейчас

+

Как установить потолочный светильник

У вас есть потолочный светильник, который устарел или сломался? Замена его новым верхним светом может мгновенно освежить внешний вид комнаты и дать вашему пространству достаточное освещение. Это может показаться простым проектом, но научиться устанавливать потолочный светильник может быть сложно, особенно если проводка старая или проект сложный.

Это также может вас заинтересовать: Как установить встроенное освещение

Посмотрите на процесс установки потолочного светильника ниже, чтобы решить, достаточно ли ваших навыков, чтобы сделать это самостоятельно, или вам следует вызвать электрика. .

Нужен ли мне электрик для установки светильника?

Вы можете заменить старый потолочный светильник на новый самостоятельно, если чувствуете себя уверенно. По закону вы не обязаны нанимать электрика для такого типа проектов, но для любых модификаций вашей электрической системы требуется лицензированный электрик.

Однако проект по замене освещения может оказаться сложным, если проводка не совпадает или вы устанавливаете диммер. Дома со старой проводкой также могут создавать проблемы, если старая проводка устарела. Даже простая замена потолочного светильника может создать проблемы, с которыми вы, возможно, не знаете, как справиться.

Необходимость найма электрика для установки света во многом зависит от обстоятельств. Всегда лучше проявить чрезмерную осторожность и нанять электрика, если вам неудобно работать с электричеством. Хотя вам не нужно нанимать электрика, часто это лучший вариант, если вы еще не знаете, как установить потолочный светильник, или если вы никогда не работали с электропроводкой.

Замена лампы — несложный процесс для электрика, поэтому установка выполняется быстро и легко. Выполнение этого самостоятельно может занять несколько часов, особенно если вы столкнетесь с какими-либо препятствиями на этом пути. Если у вас возникнут какие-либо проблемы или вы не уверены, правильно ли вы установили потолочный светильник, не стесняйтесь обращаться к профессионалу. Они могут проверить и исправить вашу работу, если обнаружат проблему. Неправильное выполнение работы увеличивает риск возгорания или поражения электрическим током.

Как установить потолочный светильник?

Если вы все это прочитали и все еще чувствуете себя достаточно уверенно, чтобы самостоятельно установить потолочный светильник, вот пошаговые инструкции:

Шаг 1: приспособление. Поместите записку на коробку выключателя, чтобы никто не включил его снова, пока вы работаете. Проверьте свет, чтобы убедиться, что на него не подается питание.

Шаг 2: Снимите лампочки, плафоны, стеклянные колпаки и другие съемные детали с существующего светильника. Это облегчает обращение с приспособлением и предотвращает разбитие стекла.

Шаг 3: Отвинтите светильник от потолка. Вам, скорее всего, понадобится помощник, чтобы удерживать приспособление, пока вы его откручиваете, потому что оно все еще будет прикреплено к проводке и, вероятно, будет тяжелым. Попросите помощника удерживать светильник, пока вы полностью не отсоедините его от потолка.

Шаг 4: Отвинтите колпачки, которые соединяют проводку от существующего светильника с электрической системой дома. Используйте тестер напряжения, чтобы убедиться, что к проводам не подведено электричество.

Шаг 5: Сфотографируйте провода, чтобы иметь визуальное представление о том, как подключен прибор. Затем потяните провода в стороны, чтобы отсоединить старое приспособление.

Шаг 6: Отвинтите монтажный кронштейн старого светильника.

Шаг 7: Установите новый монтажный кронштейн для вашего нового светильника, убедившись, что провода проходят через кронштейн.

Шаг 8: Поднимите новый светильник к потолку, при необходимости с помощью помощника.

Шаг 9: Соедините провода одного цвета вместе, при необходимости используя изображение предыдущей проводки в качестве справки. Убедитесь, что провода надежно закреплены. Используйте разъемы для проводов на каждой паре проводов. Спрячьте подключенные провода в распределительную коробку.

Шаг 10: Подсоедините провод заземления, если он имеется, к медному или зеленому винту заземления на монтажном кронштейне.

Шаг 11: Перед монтажом светильника на потолке проверьте соединения проводов, временно включив автоматический выключатель. Вставьте лампочку в светильник и нажмите выключатель, чтобы убедиться, что он работает. Если это не так, посмотрите, сможете ли вы обнаружить ослабленное соединение, или обратитесь к лицензированному электрику, чтобы закончить работу.

Шаг 12: Снова отключите питание, как только убедитесь, что проводка исправна и прибор работает.

Шаг 13: Прикрепите светильник к потолку с помощью винтов в соответствии с инструкциями по установке, прилагаемыми к светильнику. Сдвиньте навес приспособления на место и закрепите его.

Шаг 14: Добавьте абажуры, декоративные элементы и лампочки, чтобы завершить установку светильника. Восстановите питание и наслаждайтесь своим новым светильником.

Другие статьи по теме:

• Освоение: как установить подвесной светильник
• Сколько стоит установка различных видов декоративного освещения?
• Добавляют ли светильники ценность вашему дому?
• Как установить светодиодные ленты: пошаговое руководство
• Сколько стоит установка встроенного освещения?

Можно ли установить потолочный светильник без проводки?

Если вы хотите установить потолочный светильник там, где нет существующих светильников или проводки, вам понадобится электрик, который сделает эту работу за вас. Электрик может подключиться к проводке вашего дома и провести провода к тому месту, где вы хотите установить новый свет. Они установят распределительную коробку и проверят правильность проводки, прежде чем добавлять новый светильник.

Советы по установке потолочного светильника

Вот несколько дополнительных советов по установке потолочного светильника:

• Проверьте питание: Всегда дважды и трижды проверяйте питание, чтобы убедиться, что оно отключено, прежде чем выполнять какие-либо работы с устройством. Работа с проводкой опасна, особенно если вы неправильно отключили питание.
• Используйте надежную лестницу: Вам понадобится стремянка, достаточно высокая, чтобы можно было удобно достать до светильника. Убедитесь, что он стоит на ровной поверхности и полностью открыт, чтобы обеспечить вашу безопасность во время работы с осветительной арматурой.
• Наймите помощника: Хотя вы можете выдержать вес приспособления на вершине лестницы, обычно лучше, если кто-то поможет вам удерживать приспособление во время работы.
