Как собрать розетку с заземлением: Как подключить розетку с заземлением. Подключение розетки с заземлением

Как подключить розетку с заземлением. Подключение розетки с заземлением

Поскольку обычно люди думают, что процесс установки или изменения розеток является чем-то специфическим и сложным, мало кто «рискует» делать это самостоятельно. Человек, когда-нибудь в своей жизни разбиравший розетку, наверное, замечал, что дело здесь не ограничивается двумя проводами, имеется еще и третий провод — заземляющий.

Нередко при установке бытовой розетки такой провод попросту игнорируется, что нельзя назвать правильным. Какова же функция заземляющего провода? В данной статье рассмотрим пример как подключить розетку с заземлением.

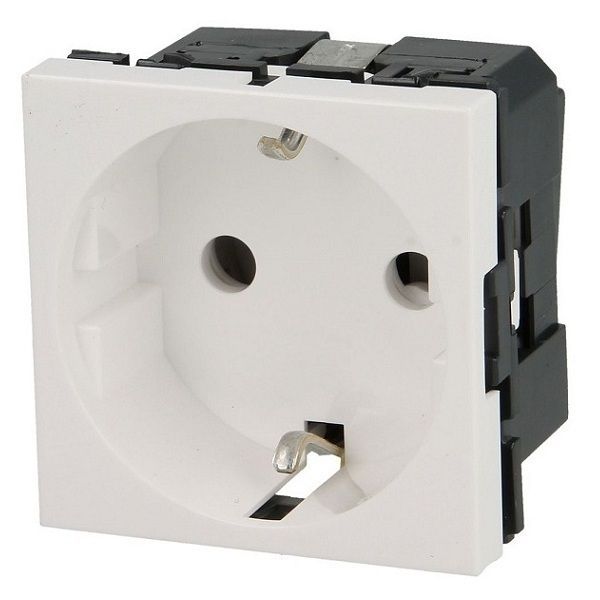

Как выглядит розетка с заземлением

Знание конструктивных особенностей розеток с заземлением является необходимым для правильного выполнения их подключения. Наличие третьего контакта из металла сразу отличает их внешний вид. Существует две категории розеток по конструкции: приборы внутреннего размещения и приборы наружного размещения.

Розетки с внутренним размещением применяются в современных домах, поскольку в оснащение таких домов входит скрытая электропроводка. Сегодня рынок электротоваров заполнен очень большим разнообразием электрических розеток, ведь раньше в домах жилого типа у каждого государства использовались свои стандарты.

Конструкция розеток с заземлением выполнена таким образом, что при включении вначале соприкасаются клеммы заземления, а уже потом контакты фазного и нулевого провода вилки входят в розетку. Такая особенность выполнена в целях безопасности в случае повреждения оборудования его корпус будет заземлен до того как на него будет подано напряжение.

Для чего нужна розетка с заземлением?

Все находящиеся в наших домах бытовые электроприборы подлежат заземлению, в соответствии с техникой безопасности. Заземлять следует металлические элементы электроприборов и электрооборудования, на которое может быть случайно подано напряжение – при коротком замыкании, разрушении изоляции проводов и т. д.

К примеру, это значит, что к любому бытовому прибору должен быть подсоединен заземляющий проводник, который при его попадании на металлический элемент такого прибора отведет напряжение на землю.

На производственных работах так и делают – по помещению от контура заземления осуществляют прокладку заземляющего проводника (металлической шины или кругляка), а от него к металлическому корпусу электрооборудования также прокладывают заземляющий проводник уже меньшего сечения (в наиболее частых случаях медный провод).

Что же касается наших квартир, то металлическая шина или кругляк, конечно же, могут быть проложены и во всех их помещениях, но даже при имеющейся надежности совершения этого дела говорить в данном случае хоть о какой-то эстетичности не приходится. Этим и объясняется необходимость применения розеток с заземлением.

Чтобы узнать, имеется ли заземление в электрощите, который расположен на лестничной площадке, надо обратиться к электрику, обслуживающему ваш дом. Но предположим, что это уже так.

Разумеется, наличие отдельной линии розеток в вашей квартире, которая запитывалась бы от отдельного автовыключателя в электрическом щите, является наилучшим вариантом.

Ведь в таком случае следует просто проложить третий заземляющий провод от электрощита к каждой розетке в квартире (то есть, превратить двухпроводную электропроводку в трехпроводную – фаза, ноль и земля). При вводе же новой линии для розеток осуществлять установку необходимо сразу трехжильным кабелем – фаза, ноль и провод заземляющий.

При отсутствии в вашей квартире отдельной линии розеток нужно от электрощита провести к каждой по отдельности розетке (к электроплите, к стиральной машине и так далее) заземляющий проводник. Заземляющий проводник является медным изолированным проводом, минимальный размер сечения которого составляет 2,5 квадратных миллиметров (ПУЭ 1.7.127).

Как подключить розетку с заземлением в новостройках

Перед установкой розетки с заземлением в гнездо, необходимо развести и подготовить концы торчащих из нее проводов. Кстати, согласно современным требованиям, из такого гнезда в новых квартирах должны выступать три разноцветных провода.

Помните, что перед выполнением всех работ с электропроводкой необходимо обязательно выключить автомат в электрощитовой. В случае разноцветности проводов предварительно нужно определить фазный, нулевой и заземляющий провод и запомнить цвет каждого.

Для проверки фазного и нулевого провода можно использовать электрический щуп с неоновым индикатором. Маркировка проводов в квартире определяется в соответствии с местом подключения заземляющего провода к корпусу электрощита.

При установке розетки рекомендуется подключение фазного провода к правой клемме, нулевого — к левой клемме, а заземляющего — к нижней или центральной клемме.

В каких случаях можно подключать заземление к розетке? Подключайте заземление к розетке только в том случае, если оно у вас действительно имеется.

Как запрещено подключать заземление к розеткам!

В некоторых случаях подключение розетки с заземлением можно встретить посредством использования нулевого проводника двухпроводной сети и в качестве рабочего нуля, и в качестве защитного, то есть посредством перемычки в розетке с клеммы рабочего нуля на защитный контакт. Однако такой вариант «заземления» нарушает требования определенных пунктов ПУЭ.

Также, на вводе в квартире обычно имеется двухполюсный автомат, пакетник или другой аппарат, производящий коммутацию как фазы, так и ноля. Но необходимо знать о запрещенности коммутации в случае использования нулевого проводника в качестве защитного.

То есть, формальная сторона вопроса состоит в том, что в качестве защитного не может быть использован проводник, в цепи которого имеется коммутационный аппарат.

Необходимо учитывать опасность такой розетки с заземлением, которая объясняется некоторыми факторами.

Во-первых, в случае нарушения целостности нулевого проводника, в любом месте, под фазным напряжением окажутся корпуса электроприборов. Ситуация усложняется и тем, что работа электроприемника при обрыве нулевого провода прекращается и он выглядит обесточенным, то есть безопасным.

Во-вторых, опасность такого подключения розетки с заземлением обусловлена тем, что жилы проводов в щитке в домах с двухпроводкой не отличаются какой-нибудь окраской и любой специалист по электрооборудованиям, осуществляющий работы в щитке, может переключить местами ноль и фазу, вследствие чего корпуса электрических приборов тоже окажутся под фазным напряжением.

Если заземление в доме нет, а проводка уже проложена трехжильным проводом, куда подключать третью жилу? Ничего страшного, просто для подключения задействуйте только две жилы в кабеле, третью (заземляющую желто-зеленую жилу) заизолируйте и оставьте на будущее, будет резервом на случай повреждения одной из жил.

Если нет заземления, как же защитить себя в этом случае спросите Вы? Очень просто — установите УЗО.

Похожие материалы на сайте:

• Соединение розеток шлейфом
• Как подключить диммер

Как правильно подключить розетку с заземлением

Розетка с контактами заземления

Подключение розетки с заземлением может вызвать определенные трудности у людей, мало знакомых с электротехникой. Но это не является поводом вызывать электрика, которому за такую простую работу придется отдать определенную сумму денег. Работа это не сложная, и вы вполне способны разобраться в таком подключении и самостоятельно. Главное — следовать нашим советам!

Содержание

• Подготовительные роботы
• Подключение розетки с заземляющим контактом
  • Подключение розетки с заземляющим контактом
  • Монтаж двойной розетки
• Вывод

Подготовительные роботы

Для того чтобы подключить розетку с заземляющим контактом, нам потребуется: непосредственно сама розетка, трехжильный провод соответствующего сечения (см. Таблица пропускной мощности проводов и выбор их сечения), и, конечно, инструмент. И если с инструментом более-менее все понятно – нужна отвертка, пассатижи, индикатор напряжения и нож, то с выбором провода и розетки могут возникнуть проблемы.

Ведь вы наверняка знаете, что розетки следует подбирать в зависимости от электроустановки, которую она будет питать, а провод должен соответствовать классу розетки. На этих вопросах мы и остановимся более детально.

Итак:

• Начнем наш разговор с розетки. Она имеет два основных номинальных параметра это напряжение, которое для домашних условий составляет 220В, и номинальный ток, который в зависимости от подключаемой электроустановки может варьироваться.
• Прежде всего, остановимся на напряжении. Как мы уже отметили выше, для однофазной сети, которая имеется в большинстве квартир и домов нашей страны номинальным значением, является 220 Вольт. На розетке может стоять номинальное напряжение в 240 – 380В. Это не страшно, главное, чтобы номинальное значение напряжения розетки было не ниже значения в 220В.
• А вот с номинальным током все немного сложнее. Дело в том, что сейчас на рынке представлены розетки с номиналами в 6, 10, 16, 25 и иногда можно встретить в 32А. Чем выше номинальный ток, тем выше цена. Отличаются такие розетки контактной частью, которая для изделий с большим номиналом более качественная и плотнее зажимает контакты вилки.

Контактная поверхность розетки

• Для того, чтобы правильно выбрать номинальный ток розетки, нам необходимо знать номинальный ток электроустановки, которая будет подключаться к данному изделию. Номинальный ток можно посмотреть в паспорте прибора.
• Если его там нет, то можно произвести вычисления по упрощенной формуле I=P/U, где I – это наш номинальный ток, Р – мощность прибора в Вт, а U – номинальное напряжение, которое, как мы уже знаем, составляет 220В.
• В итоге получаем, что прибор мощностью в 1кВт=1000Вт потребляет ток около 4,5А. Для такой электроустановки, будет достаточно установить розетку с номиналом в 6А.

Таблица возможных номинальных мощностей различных электроприборов

Обратите внимание! Если при упрощённом расчете получается, что ток равен или очень близок к одному из значений номинального тока розеток, то лучше выбрать розетку, следующую по кратности тока. В любом случае, полученное значение не должно быть выше номинального тока розетки.

• Что касается исполнения розетки, то здесь все зависит от места установки. Если ее устанавливают во влажных помещениях, то она должна иметь соответствующую защиту от пыли и влаги.
• Если устанавливают под открытую проводку, то открытого исполнения — под скрытую проводку, соответственно, скрытого исполнения. Но в любом случае, заземление в розетке должно быть, ведь этого требуют нормы ПУЭ.
• Обычно для этого используют специальный контакт. Причем, к нему предъявляются повышенные требования – он должен замыкаться раньше силовых контактов, а размыкаться позже.

Влагозащищенная розетка открытого исполнения

• Далее, остановимся на выборе провода. Здесь тоже есть свои нюансы. Прежде всего следует помнить, что провод для установки в жилые помещения должен быть медным. Этого требуют нормы ПУЭ (Правила устройства электроустановок).
• Алюминиевые провода можно было применять до 2000 года. Если провод монтируется на постоянной основе, то класс гибкости изделия не так важен. Если же это будет переноска, то класс гибкости должен быть не ниже 5. Вообще же лучше применять для этого класс шнуров.
• Теперь, что касается сечения провода. Оно так же должно соответствовать номинальному току, но на этот раз не электроустановки, а розетки. Но здесь есть зависимость от способа его монтажа. Ведь как бы нам не хотелось, но в проводе есть потери.
• Эти потери нагревают провод, что может привести к его перегоранию или воспламенению. Поэтому он должен охлаждаться. Когда провод проложен на открытом воздухе, то его теплоотдача не очень хорошая. Если же он под слоем штукатурки, то намного лучше.
• А чем лучше теплоотдача, тем больший ток он сможет пропустить через себя без каких-либо повреждений. Рассчитать все это своими руками будет достаточно сложно, поэтому при выборе пользуются таблицей 2.2 ПУЭ.

Таблица выбора сечения проводов

Обратите внимание! При совместной прокладке более 4 проводов, их номинальный ток должен быть уменьшен на 10%.

Ведь провода будут нагревать друг друга. Это следует учитывать при выборе сечения.

Подключение розетки с заземляющим контактом

Разобравшись с основными вопросами, связанными с выбором провода и самой розетки, можно переходить к вопросу: как подключить двойную розетку с заземлением, или его одинарного собрата. Начнем с более простого подключения одиночной розетки.

Подключение розетки с заземляющим контактом

Итак, у нас есть одиночная розетка с заземляющим контактом. От нее проброшен, но не подключен провод к распределительной коробке.

Нам требуется выполнить подключение в распределительной коробке и в розетке:

Отключаем автоматы в квартирном щитке освещения	Самым первым нашим шагом должно быть создание безопасных условий. Для этого следует снять напряжение со всех проводов в распределительной коробке. Сделать это можно отключением в квартирном или этажном распределительном щите соответствующих автоматов. Если вы знаете, какие провода проходят в данной коробке, то можно отключить только отдельный автомат. Если вы не знаете этого, то отключаем вводной автомат на вашу квартиру или дом. Если такового нет, то отключаем все автоматы вашей квартиры.
Распределительная коробка	После этого следует вскрыть распределительную коробку, и убедиться, что проводов под напряжением в ней нет. Для этого следует использовать указатель напряжения. Предварительно лучше проверить его работоспособность на электрических частях, заведомо находящихся под напряжением.
Для проверки отсутствия напряжения можно воспользоваться однополюсным индикатором напряжения	Дабы произвести проверку, нам следует снять изоляцию со скруток. Делать это следует предельно внимательно, стараясь не прикоснуться к токоведущим частям. Ведь мы еще не уверены, что с них снято напряжение. Если у вас не скрутки, а клеммники, то все значительно проще. Прикасаемся индикатором напряжения к токоведущим частям, и проверяем отсутствие напряжения (см. Как прозвонить провода: рассмотрим варианты).
Подключение проводов в распределительной коробке	Теперь можно приступить непосредственно к подключению. Наша инструкция советует начинать с подключения в распределительной коробке. Здесь вы должны определить фазный, нулевой и защитный провод. Если ваша распределительная сеть выполнена согласно п.1.1.29 ПУЭ, то приходящий провод синего цвета будет нулевым, желто-зеленый провод — защитным заземлением (см. Как определить заземляющий провод безопасно), а провод любого другого цвета — фазным.
Схема подключения нескольких одиночных розеток	При помощи клеммников (см. Подбираем клеммы для соединения проводов) или пайки присоединяем провод, идущий к нашей розетке и групповой линии. Ориентироваться следует по указанным выше цветам.
Принцип определения проводов в распределительной коробке	Если в вашей распределительной сети не соблюдены нормы ПУЭ, то все немного сложнее. В этом случае, вам необходимо определять провода, и без минимальных знаний в электротехнике здесь уже не обойтись. Описывать данную процедуру мы не будем, ведь мы уже не раз касались этой темы. Ее вы найдете на видео и в других разделах нашего сайта.
Подключение розетки	После того, как провода подключены к соответствующим по цветам проводам в распределительной коробке, пришло время подключать розетку. К силовым контактам розетки подключаем фазный и нулевой провод. Делается это в произвольном порядке. А вот установка заземляющего провода в розетке должна производиться строго на свой контакт. Обычно он имеет соответствующее обозначение. Если такового нет, то можно проследить подключение к заземляющим контактам.

На этом наше подключение окончено. После нанесения изоляции на токоведущие части, и установки розетки на место, можно подавать напряжение. Если вы все сделали в соответствии с нашими рекомендациями, то все будет работать много лет.

Монтаж двойной розетки

С двойной розеткой все не намного сложнее.

Но здесь возможны два варианта:

• Первый вариант — это спаренная розетка от производителя.
• Второй вариант — это две одинарные розетки, устанавливаемые под спаренную накладку.

В первом случае, подключение полностью идентично подключению одинарной розетки. Это связано с тем, что производитель уже выполнил подключение между розетками, и вам достаточно подключить одну из них, для нормальной работы обеих.

Накладка для трех одинарных розеток

Во втором случае, нам следует выполнить операции по подключению первой одинарной розетки. После этого, от первой розетки запитываем вторую. Сделать это достаточно просто. От силовых контактов первой розетки, подключаем силовые контакты второй розетки. От контакта заземления перовой розетки, подключаем заземляющий контакт второй. Все.

Подключение нескольких одиночных розеток

Эту процедуру можно проделать для трех, четырех и большего числа розеток, устанавливаемых под одной накладкой. Здесь главное помнить, что провод, питающий первую розетку, питает и все последующие — то есть, его сечение должно соответствовать суммарному току всех розеток.

Вывод

Как видите, подключение двойной розетки с заземлением не требует особых знаний и умений. Тут главное — не забывать о технике безопасности и следить за соответствием подключаемых проводов. В остальном, подключение розеток, выключателей и другой электроустановочной аппаратуры, не представляет сложности, и вполне может быть выполнено человеком без специфических знаний.

Как заземлить провод в зависимости от настройки вашей розетки

Модернизируйте розетку(и) и защитите свой дом и технику от скачков напряжения

Получите предложения от 3 профессионалов!

Введите почтовый индекс ниже и найдите лучших профессионалов рядом с вами.

Заземление провода означает, что ваш электрический провод проходит от розетки к земле, защищая ваш дом от скачков электрической энергии. В новом доме заземляющие провода обязательны, но в старых домах такой защиты может не быть. Это побуждает некоторых сообразительных домовладельцев заняться проектом самостоятельно или нанять профессионального электрика для модернизации своей установки.

Из этого руководства вы узнаете, как заземлить провод, установив новые электрические розетки.

Примечание: это руководство расскажет вам, как заземлить провод, заменив старую розетку на новую.

Что такое заземляющий провод

Для защиты от ударов и скачков напряжения под вашим домом проходит заземляющий провод, по которому электричество течет в землю, а не в ваш дом. Без заземляющего провода небезопасный уровень электричества может нанести вред вам или вашим близким в случае короткого замыкания.

В большинстве современных домов розетки с заземлением, но выключатели в старых домах (построенных до 1970 года), скорее всего, не заземлены.

Как подготовиться к заземлению провода

1.

Убедитесь, что эта работа для вас

Настоятельно рекомендуется нанять местного электрика или другого специалиста, который поможет вам заземлить провод. Не рискуйте, если вы не уверены в работе. Лучше быть в безопасности, чем потом сожалеть.

Местные строительные нормы и правила некоторых штатов или округов могут требовать заземления старых проводов. Проведите исследование, чтобы убедиться, что это не относится к вашему региону.

2. Сначала получите одобрение

Электромонтажные работы своими руками часто требуют предварительного одобрения или разрешения от местного органа постановления или строительного отдела, даже для незначительных работ. Неполучение этого может привести к штрафам или другим последствиям.

Вы также можете пропустить конкретные рекомендации, например, как или где установить новые электрические розетки . Несоблюдение этих правил также может привести к штрафам или санкциям.

Для этого проекта вам потребуются следующие материалы:

Как заземлить провод (3 способа)

Как заземлить провод к новой электрической розетке

Отключить питание

Фото: Daniel Krasoń / Adobe Stock

Отключите автоматический выключатель или, по крайней мере, цепь, бежит к розетке, которую вы планируете заменить. Используйте тестер цепи, чтобы убедиться, что электричество не проходит через блок, прежде чем двигаться дальше

Установите новую электрическую розетку

Возьмите новую электрическую розетку с тремя контактами0028 ( по цене от $4 в магазинах товаров для дома). С этой стратегией у вас не будет полной защиты заземленного провода, выходящего за пределы вашего дома, но у вас, по крайней мере, будут заземляющие полюса внутри розетки, которые помогут лучше защитить ваш дом и технику от скачков напряжения.

Внимательно прочтите инструкции производителя по настройке новой электрической розетки.

При выключенном питании снимите старую розетку с помощью отвертки или электродрели. Отсоедините горячий (черный) провод и выкрутите дополнительные винты внутри. Снимите коробку, затем установите новую в обратном порядке. Подсоедините провода согласно инструкции.

Снова включите питание и проверьте

Установив устройство на стену, снова включите автоматический выключатель. Ваш тестер цепи должен показать, проходит ли электричество в эту область. Если нет, выключите выключатель и повторите шаги по устранению неполадок. Убедитесь, что все провода правильно и плотно связаны друг с другом.

Как заземлить провод с помощью заземляющего зажима

Провода заземления зависят от типа дома, в котором вы живете, и того, что необходимо заземлить.

Если ваша розетка изготовлена ​​из металла, а не из пластика, вы можете использовать самозаземляющийся металлический зажим (или заземляющий винт), чтобы прикрепить заземляющий провод к краю коробки. Если на зажиме заземления есть бумажная шайба, снимите ее, прежде чем вставлять розетку в розеточную коробку. Этот контакт «металл-металл» обеспечивает путь заземления. Как только розетка вкручена в металлическую коробку, коробка и розетка заземляются в целях безопасности.

Как проложить заземляющий провод от автоматического выключателя

Опять же, мы верим в безопасные самодельные изделия. Если выполнение сложных электромонтажных работ кажется вам немного пугающим, обратитесь к местному электрику за помощью с этим методом заземления.

1. Установите заземляющий стержень на выключатель

2. Подсоедините заземляющий провод и нейтральный (белый) гибкий провод к заземляющей шине

3. Протяните заземляющий провод к новой розетке

1 С электрическими проводами

Важно понимать, что означают цвета на электрических проводах . Каждый провод будет иметь изолированную оболочку с указанием его назначения. Вы также должны использовать правильный тип провода для вашего проекта — подберите манометр в соответствии с вашими электрическими потребностями.

Наконец, купите тестер цепи, который поможет убедиться, что ваша новая розетка работает должным образом. Вы можете купить тестер примерно за $20 в местном магазине товаров для дома.

Сделай сам или найми профессионала

Большинство электромонтажных работ доступны по цене — для работы своими руками требуется всего несколько инструментов, проводка и розетка, которые можно купить за от 7 до 25 долларов . Заземляющая проводка стоит от до 8 долларов за 9 футов.0014 .

Если вы решите заплатить за наем профессионального электрика , бюджет от до 100 долларов в час . Вы можете рассчитывать заплатить от 130 до 170 долларов США за соединение , хотя окончательная цена будет зависеть от количества розеток, которые вы хотите заземлить.

Дополнительные вопросы

Как заземлить провод без заземления?

Обновление старых розеток или добавление заземляющих зажимов в металлическую коробку — это два метода. Каждый дом отличается. Обратитесь к электрику за советом по заземлению провода, не закапывая землю.

Почему важно заземление электричества?

Предотвращает скачки напряжения, защищает ваш дом от таких вещей, как возгорание электричества, а также защищает вас от удара током, если в вашей линии электропередачи возникнет скачок напряжения. Без заземленных проводов ваши приборы также могут быть повреждены во время грозы.

Как заменить двухконтактную розетку на трехконтактную

Домашние проекты

хаки

Как сделать

Соня Зявински

обновлено 8 мая 2019 г.

Мы самостоятельно выбираем эти продукты — если вы покупаете по одной из наших ссылок, мы можем получить комиссию. Все цены актуальны на момент публикации.

СохранитьPin It

Больше изображений

В наши дни в домах редко можно встретить розетки с двумя штырями. Арендодатели и домовладельцы постепенно переходят на трехконтактные розетки, поскольку все больше и больше устройств нуждаются в них для питания. Однако иногда вы переезжаете в место, где нет трехштырьковой розетки, где она вам нужна, так как же вы исправите ситуацию?

Для получения дополнительной информации, подобной этой, следуйте

→ Как заменить электрическую розетку

Вы меняете двухконтактную розетку на трехштырьковую, но перед тем, как начать переделку проводки в квартире, нужно многое обдумать.

Прежде чем начать, позовите электрика, который сообщит вам, заземлен ли блок предохранителей в вашем доме. От этого будет зависеть, какой тип розетки вы купите. Если все ваши розетки двухштырьковые, то вы можете легко предположить, что здание не заземлено, но если у вас есть несколько трехштырьковых (скажем, за холодильником), то проводка вашего дома может быть заземлена, но ваша арендодатель не вложил время и деньги, чтобы преобразовать все розетки в трехштырьковые с заземлением. В любом случае, лучше, чтобы эксперт рассказал вам, что было сделано и какой самый безопасный способ изменить.

Что вам нужно

• Дрель или отвертка
• Бит с плоской головкой
• Головка с крестообразным шлицем
• Удлиненная фреза Phillips
• Тестер розеток
• Провод заземления, при необходимости
• Плоскогубцы с резиновой или неметаллической ручкой
• Новая настенная розетка — стандартная трехштырьковая, если ваше здание заземлено, или GFCI (прерыватель цепи замыкания на землю), если нет

Инструкции

1. В первую очередь отключите электричество в цепи, с которой вы работаете. Чтобы убедиться, что вы отключили правильную цепь, вставьте лампу в розетку, которую вы хотите заменить, и включите ее. Переведите выключатель автоматического выключателя в положение «ВЫКЛ.», и ваша лампа должна погаснуть. Убедитесь, что обе розетки на розетке больше не проводят электричество, так как некоторые розетки имеют две цепи, а другие могут иметь настенный выключатель, который управляет верхней или нижней частью двойной/дуплексной розетки.

2. Отвинтите верхнюю пластину. Большинство выпускных пластин крепятся с помощью одного винта с плоской головкой посередине. Вы можете использовать отвертку или дрель, чтобы удалить его, просто убедитесь, что все, что вы используете, имеет резиновую или другую неметаллическую рукоятку — даже если вы отключили питание схемы, над которой работаете, лучше быть безопасно, чем сожалеть.

3. Снимите розетку с электрической коробки. Традиционно есть два винта, которые крепят розетку к электрической коробке. Отвинтите оба из них и осторожно вытащите розетку из коробки. К каждой стороне монтажного кронштейна розетки прикреплена пара проводов с цветовой маркировкой. «Горячий» (обычно черный или красный) будет подключен к стороне розетки с более коротким гнездом для вилки и может быть на месте с помощью золотых винтов. «Нейтральные» белые провода будут подключены к стороне с более высоким слотом с помощью серебряных винтов. Если ваша розетка уже была заземлена, вы увидите оголенный медный или зеленый провод, идущий от одного винта в задней части электрической коробки к зеленому винту заземления на монтажном кронштейне.

4. Переместите провода от старой розетки к новой. Аккуратно отвинтите один комплект проводов (выберите либо нейтральный, либо горячий и придерживайтесь его, пока не закончите с этой стороной) и подключите их к соответствующим винтам на новой розетке. Помните, что горячие провода идут со стороны короткого паза, а нейтральные — со стороны длинного паза. Убедитесь, что вы следите за тем, какие провода крепятся к каким винтам (верхним или нижним) как для нейтрального, так и для горячего. Как правило, вы можете следить за тем, где они были размещены на предыдущей розетке в качестве руководства, но логика такова, провода, идущие от панели выключателя, должны быть прикреплены к винтам, обозначенным как «нагрузка» на монтажном кронштейне, а провода, которые идут к остальным. розеток в цепи необходимо прикрепить к винтам с пометкой «линия». Чтобы помочь манипулировать концами проводов, чтобы они правильно обхватывали винты, вы можете использовать острогубцы, чтобы скрутить провода по часовой стрелке, чтобы они легко захватывались при затягивании винтов.

5. Заземлите розетки. Если ваш электрик сказал вам, что проводка в вашем доме заземлена, все, что вам нужно сделать, чтобы заземлить новую розетку, — это проложить заземляющий провод от зеленого винта на монтажном кронштейне новой розетки к винту заземления в электрической коробке. Используйте удлиненную биту (мы использовали 3,5 дюйма), чтобы получить доступ к заземляющему винту в задней части электрической коробки. Эта дополнительная длина облегчит затягивание винта.

6. Что делать с открытым грунтом. Если ваш дом был построен очень давно, и вы не уверены, заземлена ли ваша проводка или электрик сказал вам, что это не так, проще всего и безопаснее всего установить GFCI (прерыватель цепи замыкания на землю). Это розетки, которые вы часто видите возле раковин на кухнях и в ванных комнатах, на которых есть две кнопки — «сброс» и «тест». GFCI обнаружит любое изменение тока между горячим и нейтральным проводами и отключит питание, если уровни не равны. Чтобы возобновить питание, вам нужно будет нажать кнопку «Сброс». Установка GFCI аналогична заземленной розетке, но вы можете пропустить шаг 5, где вы добавляете заземляющий провод к задней части коробки. Вам нужно будет заклеить стороны монтажного кронштейна (где находятся винты) изолентой. Это предотвратит удары винтов по металлической электрической коробке и срабатывание GFCI.

7. Собрать все обратно. После того, как вы переместите всю проводку в новую розетку, переустановите ее в электрической коробке. Мы предлагаем вам постепенно затягивать каждый винт, который идет от кронштейна к электрической коробке, чередуя их. Поскольку электрические провода очень жесткие, это облегчит установку кронштейна на место, не оставляя болтов в стене. Используйте отвертку, чтобы снова прикрепить крышку. Использование дрели может привести к тому, что вы перекрутите винт, что приведет к поломке крышки выпускного отверстия.

8. Проверьте свою работу. После установки крышки розетки вернитесь к автомату защиты и включите его. Вернувшись к розетке, используйте тестер, чтобы убедиться, что все работает правильно. Кодированные индикаторы тестера дадут вам знать, если что-то пойдет не так с вашей установкой.

Дополнительные примечания: Не устанавливайте GFCI в электрические коробки, которые питают холодильники, мусоропроводы, прессовщики мусора, посудомоечные машины, стиральные и сушильные машины или домашние системы отопления и охлаждения.
