Инструкция по монтажу подвесных потолков Грильято
Повесить потолок грильято самостоятельно, особенно если это небольшое помещение (офис, кафе, коридор), довольно просто. Для этого вам понадобится: комплект потолка (направляющие 240 см и 60 см или 120 см (зависит от выбранной решетки), элементы «мама» и «папа», соединяющие элементы PG, подвесы и периметральный (L- образный уголок) – обычно у хороших продавцов все это входит в комплект. Также для монтажа понадобятся дюбель гвозди, ножницы по металлу, рулетка, перфоратор, уровень (желательно лазерный).
Чтобы наглядно увидеть технологию сборки ячеистого потолка, можно посмотреть видеоинструкцию, в которой представлено, как собирать ячеистый потолок Грильято.
Монтировать потолок грильято начинаем с замера помещения. Для описания возьмем прямоугольное помещение правильной геометрии.
1. Замеряем стены, для нахождения площади длину А и В перемножаем (А+В) х 2 получаем периметр помещения — это нам необходимо для понимания периметрального уголка.
2. Определяемся со светильниками, какие и в каком количестве их устанавливаем. Продавцы Грильято предлагают стандартные светильники того же бренда, которые используют для других подвесных потолков. Они представлены в виде правильной геометрической формы, очень удобны в установке, малозатратные и не боятся колебаний напряжения. Обратите внимание, что в Грильято не влезают светильники, производимые для потолка типа Армстронг, размером 595х595 мм. Стандартный размер светильника Грильято 588х588 мм. Но есть множество встраиваемых и врезных светильников различных размеров, форм и мощности. Ознакомиться с некоторыми можно здесь.
Если есть схема, знакомимся с ней — это нам необходимо для понимания как в дальнейшем будут располагаться направляющие нашего потолка.
Из всего этого делаем вывод — возможен ли монтаж избегая установки дополнительных конструкций для крепления подвесов. Исходя из опыта практически всегда на черновом потолке (перекрытии) находятся воздуховодные короба, электрические латки и разного рода коммуникации, мешающие простому креплению подвесов, что и влечет за собой установку дополнительных конструкций.
3. Следующим шагом определяемся с высотой будущего потолка, после чего замеряем расстояние между перекрытием и монтируемым потолком для определения длины подвесов.
В следствии вышеперечисленного мы получили данные о:
- необходимом количестве материала для монтажа потолка;
- количестве и конфигурации световых приборов;
- расходном материале, необходимом для выполнения работ по монтажу.
Проведя ряд вышеперечисленных несложных действий, приступаем непосредственно к монтажу потолка.
1. Процесс монтажа начинается с крепления L-образного (периметриального) уголка по периметру помещения. Для этого на заранее оговоренной высоте устанавливаем лазерный уровень, дающий на стене г , по которой и крепим уголок.
2. Следующим шагом размечаем помещение под крепление подвесов для длинных направляющих (240 см). Здесь необходимо помнить, что, если имеется схема по расположению светильников, направляющие устанавливаются соответственно этой схемы.
Если задача стоит расположить светильники симметрично по отношению стен, то высчитывается равное расстояние от стен. При отсутствии светильников на потолке, либо если светильники не «привязаны» к каркасу потолка, например, на шинах или тросиках, расположение направляющих рассчитывается с наименьшим расходом материала.
3. После того, как мы разметили расположение направляющих, соответственно этим меткам устанавливается лазерный уровень, дающий вертикальную линию на потолке. Соответственно этой линии крепятся подвесы с рекомендуемым шагом в 80 см. между ними. Таким образом мы получили установленный уголок по периметру на стенах и подвесы по всей площади на потолке (в зависимости от размера ячейки Грильято, шаг между направляющими 60 либо 120 см.).

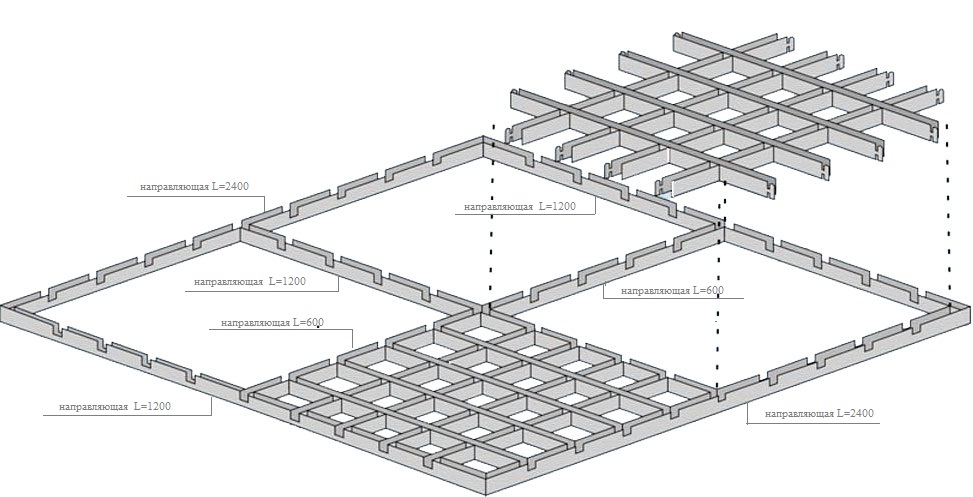

4. Далее на установленные подвесы подвешиваются длинные направляющие (240 см.), и скрепляются между собой короткими поперечными направляющими (120 или 60 см. в зависимости от выбранной ячейки грильято).
Установка длинных направляющих также желательно осуществлять под лазерный уровень, дающий горизонтальную линию.
Направляющие выравниваются регулируемыми подвесами.
У нас получился собранный каркас потолка, расположенный строго по линии горизонта.
5. Шагаем и дальше и приступаем к сбору кассет (решеток), состоящих из двух элементов – «мама» и «папа», для этого соединяем их перпендикулярно друг другу.
6. Собрав решетки, заполняем ими наш каркас, оставляя места под светильники.
При заполнении каркаса кассетами (решетками) потолок набирает вес и становится менее подвижным.
7. Далее переходим к следующему шагу — подрезке коротких направляющих и кассет к стенам. Короткие направляющие подрезаем соответственно расстоянию от первой/последней длинной направляющей и стеной. Подрезанной частью кладем их на L-образный (параметриальный) уголок. Таким же образом подрезаем кассеты (решетки). После чего, при необходимости дополнительно выравниваем горизонтальные и вертикальные линии потолка и закрепляем к стенам.
8. Светильники устанавливаются в специально оставленные под них места и при необходимости (желательно) укрепляются на дополнительные подвесы.
На этом монтаж потолка закончен. Потолок считается правильно сделанном при условии, что все линии продольные, поперечные и горизонтальные ровные и находятся в одной плоскости. Чтобы потолок прослужил как можно дольше следует четко соблюдать указания инструкции.
решетка для ячеистого подвесного потолка, размеры, типы, установка, как собрать
Содержание:
Описание и устройство конструкции
Область использования
Виды потолков Грильято
Ценовая политика
Порядок монтажа потолков Грильято
Правила установки источников освещения
Видео
При оформлении потолочного пространства используются различные варианты, среди которых можно выделить потолок Грильято. В этом случае появляется возможность скрыть дефекты потолка, не прилагая для этого особых усилий.
Описание и устройство конструкции
Потолок Грильято выполняется в виде решетки, которая фиксируется на основной плоскости.
Решетки и направляющие из алюминиевого профиля используются для создания ячеек. Крепление потолка-решетки выполняется с помощью специальных подвесов.
Основой потолка Грильято является U-образный алюминиевый профиль, стенки которого имеют толщину не более 10 мм и высоту около 50 см. При использовании профилей разной высоты достигается эффект падающего потолка, и появляется возможность скрыть любые коммуникационные системы.
Одной из характеристик ячеистого подвесного потолка является прозрачность, которая зависит от следующих факторов:
- Размеры ячеек, минимальное значение при этом составляет 3*3 см, а максимальное – 20*20 см.
- Количество света.
- Расстояние между основной плоскостью и подвесной конструкцией.
При низких потолках в помещении предпочтение отдают малому размеру ячеек, большой высоте профиля максимальному потолочному освещению.
Потолки Грильято обладают большим количеством преимущественных моментов:
- Возможность скрыть различные коммуникационные системы, включая электропроводку и элементы вентиляции.
- Способность снижать уровень шума, исходящего от вентиляционной системы.
- Долговечность алюминиевых элементов конструкции. Для изготовления потолков Грильято используется высококачественный алюминий, сохраняющий цвет на протяжении длительного времени, устойчивый к высокой влажности, коррозии, низкой температуре и ультрафиолетовым лучам.
- Замена или ремонт поврежденных участков без демонтажа всей конструкции и существенных затрат.
- Сочетание с различными видами отделки потолков, что дает возможность воплотить в жизнь любое дизайнерское решение.
- Безопасность для жизни и здоровья людей обеспечивается отсутствием токсических веществ в составе потолков Грильято.
- Беспрепятственное проведение технических работ в межпотолочном пространстве.
- Система противопожарной безопасности может быть скрыта за потолком Грильято, а при ее срабатывании алюминиевый профиль остается неповрежденным благодаря антикоррозийному покрытию.
Область использования
Подобные конструкции рекомендуется использовать в помещениях, где потолок должен быть максимально практичным. К этой категории можно отнести предприятия торговли и общественного питания, вокзалы и аэропорты, помещения промышленного назначения и жилые дома. Долговечный и надежный в эксплуатации потолок Грильято вполне может использоваться для оформления всех перечисленных объектов.
Для жилых помещений такой вариант можно назвать лучшим решением благодаря возможности установки потолочной системы вентиляции. Кроме того потолки Грильято подходят для людей, отдающих предпочтение простому и ненавязчивому оформлению интерьера.
Виды потолков Грильято
При решении вопроса, как собрать потолки Грильято, важно знать, что алюминиевый профиль может быть окрашен в разные цвета. В зависимости от этого выделяют следующие виды потолков:
- Белые и синие.
- Медные и хромовые.
- Серебристые и позолоченные.
Способ размещения определяет следующие виды потолков:
- Стандартные конструкции с ячейками квадратной формы. Основным элементом таких потолков является U-образный алюминиевый профиль. Главное отличие – размер ячеек.
- Потолки пирамидальной формы. Оригинальность и необыкновенная форма создают особый эффект. В качестве основного элемента используется Y-образный профиль. Наиболее подходящее цветовое решение в этом случае: золото, хром или под дерево.

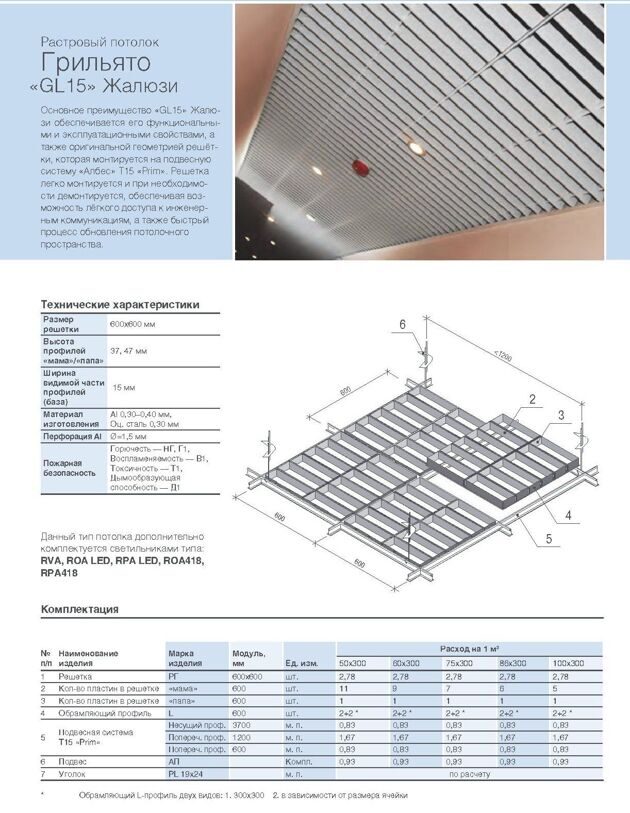

- В виде жалюзи. Подобное решение подходит для помещений, пространство которых ограничено стенами или перегородками. Конструкция дает возможность легко и быстро проникнуть в пространство между потолками, поэтому потолки в виде жалюзи рекомендуется устанавливать при размещении коммуникаций над потолком. Основой потолков в виде жалюзи являются U-образные прямые и поперечные алюминиевые профили.
- Многоуровневый потолок. Такой вариант используется для создания нестандартного интерьера и воплощения неординарных фантазий дизайнера. Многоуровневые конструкции создаются из U-образных алюминиевых профилей путем размещения их на разном расстоянии от основной плоскости.
Ценовая политика
Совет: Используйте наши строительные калькуляторы, и вы выполните расчеты строительных материалов быстро и точно.
Стоимость конструкции определяется несколькими факторами:
- Размеры потолка Грильято.
- Размеры ячеек.
- Цветовое решение.
- Качество материала.
- Наличие антикоррозийной защиты.
- Производитель потолка.
- Сложность конструкции.
- Вид потолка.
Монтажные работы стоят по-разному, это также зависит от сложности конструкции. К примеру, установка стандартного потолка подвесного Грильято обойдется значительно дешевле потребителю, чем аналогичные работы с многоуровневым потолком.
Потолок с более сложными ячейками и профилем также стоит дороже.
Порядок монтажа потолков Грильято
Основными элементами потолков Грильято являются направляющие и блоки из алюминиевого профиля. Вначале на основной плоскости фиксируются направляющие, затем их соединяют посредством блоков.
В целом подвесной потолок типа Грильято состоит из следующих элементов:
- Подвесы.
- Угловые молдинги.
- Алюминиевый профиль разной высоты и размера.
Непосредственно перед монтажом потолка Грильято выполняют основные коммуникационные работы и рассчитывают количество потолочных светильников.
Сборка подвесного потолка-решетки выполняется в соответствии со следующей инструкцией:
- Делают разметку потолка, пользуясь уровнем и карандашом или маркером. На одной из стен отмечают уровень расположения подвесной конструкции, который берут за основу при проведении дальнейших монтажных работ.
- При определении уровня следует учитывать проходящие коммуникации, чтобы подвесная конструкция скрывала все провода и дефекты.
- В соответствии с первой отметкой ставят соответствующие метки на трех других стенах и проводят линию, соединяющую периметр помещения. Саморезами крепят пристенные уголки, фиксирующие высоту подвесной конструкции.
- На уровне соединительной линии закрепляют основные профили, они по окончании монтажного процесса имеют вид прикрепленных полочек, лицевая сторона которых обращена вниз.
- Крепежные элементы подбираются в зависимости от материала, который использовался при изготовлении основного потолка. Шаг между крепежами не должен быть более 45 см.
- Теперь выполняют разметку, согласно которой будет установлен направляющий профиль. Здесь за основу берут размер ячеек.
- Для крепления направляющего профиля используют подвесы, размещая их с шагом 1,2 метра.
Непосредственный монтаж Грильято проводится по следующей технологии:
- Определяют оптимальное расположение направляющего профиля.
- Далее сверлят отверстия для крепления направляющих.
- Затем необходимо определить места, где будут расположены источники освещения. Здесь также делают отверстия с помощью дрели.
Очень важно правильно рассчитать количество подвесов при монтаже потолка Грильято, поэтому за основу берут следующие данные:
- Для одного источника освещения нужно установить два или три подвеса.
- Профиль длиной до 0,6 метра крепится одним подвесом, если длина составляет 1,2 метра, то нужно три подвеса, при длине направляющей 2,4 метра требуется не меньше четырех подвесов.
При установке направляющих рекомендуется придерживаться следующего правила: вначале работают с длинными элементами, затем с короткими рейками. Для соединения лучше всего приобрести специальные соединительные элементы.
На собранном каркасе устанавливают приборы освещения, их фиксируют с помощью подвесов.
На завершающем этапе проверяют ровность установленной конструкции, используя для этой цели строительный уровень. При отсутствии больших отклонений выполняют подключение светильников к сети электропитания и проверяют их работу.
Правила установки источников освещения
Освещение потолков Грильято осуществляется посредством установки светильников растрового типа. Этот вариант считается наиболее подходящим для подобного вида конструкций.
Светильники отличаются легкостью, а благодаря совпадению размеров ячеек потолка и светильника приборы гармонично вписываются в интерьер потолочного пространства.
При выборе приборов освещения для потолков Грильято следует обратить внимание на маркировку светильника. Если на нем имеются буквы GB, то прибор предназначен для монтажа подвесного потолка Грильято.
Устанавливать источники освещения на подобных конструкциях можно на любой высоте, при этом учитывается размещение ячеек. Фиксация осуществляется посредством подвесов. Профиль хромированного или металлического цвета хорошо отражает свет, поэтому с помощью таких элементов можно визуально увеличить пространство комнаты.
При определении места расположения приборов освещения на потолке Грильято за основу берется организация основного и зонального освещения. Чаще всего трудностей на этом этапе не возникает, так как светильник можно установить в любой ячейке подвесной конструкции.
При установке потолка Грильято можно приобретать различные виды светильников. Приборы освещения могут быть точечными, светодиодными, галогенными и люминесцентными. Кроме того могут использоваться встраиваемые или подвесные источники освещения. При выборе типа светильника во внимание принимается тип здания, функциональность потолочного пространства, цвет алюминиевых профилей и общее дизайнерское решение комнаты.
