🔥 Как Правильно Сделать Вентиляцию В Погребе Своими Руками?

Post author:

Правильно организованная вентиляция погреба способна раз и навсегда решить вопрос с образованием конденсата на потолке и стенах в этом помещении. Циркуляция воздуха может быть обеспечена как за счёт естественных потоков, так и с помощью дополнительных вентиляторов. Выбор типа воздухообмена будет зависеть от потребностей конкретного погреба и климатических особенностей определённого региона. В большинстве случаев для помещения средних размеров вполне достаточно будет классической вентиляционной системы с естественной циркуляцией воздуха.

Несмотря на то, что есть большое количество примеров погребов без вентиляции, делать её, по правилам техники безопасности, нужно обязательно. У глубоких закрытых ям, погребов, подвалов и других подземных помещений есть свойство накапливать тяжелые вредные газы. Сюда входит углекислота, радон и прочие газы, которые при определённых концентрациях могут быть смертельно опасны для здоровья человека.

История знает реальные примеры, когда люди спускались в закрытое подземное помещение и уже не поднимались из него обратно. Без специальных геологических исследований никогда нельзя сказать, насколько велико содержание опасных газов в почве на участке постройки погреба. Если этот показатель высокий, то хорошо изолированный от внешней среды погреб вполне может накопить опасное количество газа внутри, за тот промежуток времени, пока он остаётся запертым.

Вторая причина, по которой следует делать систему притока и вытяжки воздуха в погребе — это возможность его просушивания. В правильно построенном подземном помещении не будет образовываться конденсат, если им пользоваться с соблюдением определённых условий. Подробнее о борьбе с конденсатом и повышенной влажностью будет сказано чуть позже в отдельном разделе, а пока что определимся с оптимальной конструкцией эффективной вентиляции в погребе.

Базовое условие хорошего обмена воздухом между атмосферой погреба и улицей — это наличие достаточно сильной тяги. Под тягой подразумевается процесс движения газов по вентиляционным каналам. Существует два вида каналов — приточные и вытяжные. Если говорить о том, как сделать вентиляцию в погребе эффективной, то здесь достаточно одной трубы на вытяжку и одной на приток свежего воздуха. При необходимости увеличить интенсивность подачи и оттока воздуха, в одну из труб (как правило вытяжную) дополнительно устанавливается вентилятор.

Устройство вентиляции может быть реализовано с естественной и принудительной циркуляцией (ЕЦ и ПЦ). В большинстве случаев нет смысла организовывать принудительную вентиляцию, так как он связан с рядом сложностей. На процесс покупки, установки и эксплуатации соответствующего оборудования уходит значительное количество времени и ресурсов. Кроме того, для неё необходимо производить подробный расчёт, который требует не только глубоких познаний в теме, но и наличия дополнительных измерительных приборов. Классическая вентиляция куда более простая и надёжная. Движение воздуха в ней проходит за счёт естественных законов физики.

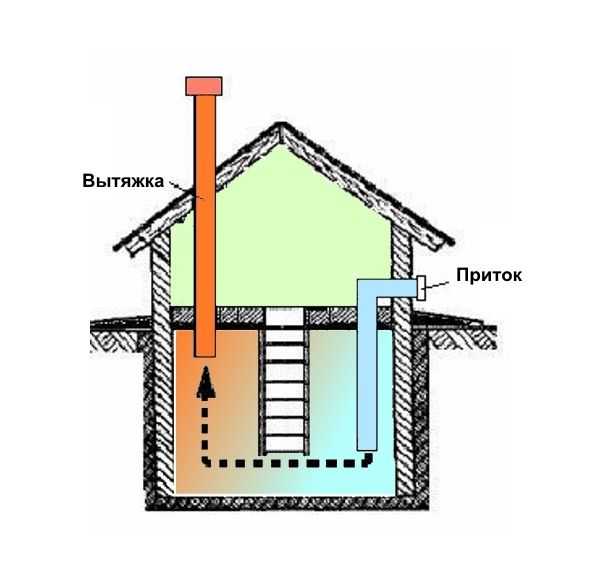

Чтобы эти законы действовали согласно нашим нуждам, точки входа и выхода воздуха должны быть строго в определённых местах. Во-первых, труба притока размещается в нижней части помещения, на высоте не более 20 см от пола. Начало трубы — место входа воздуха с улицы — также должно быть расположено как можно ближе к земле. Делать вход воздуха в погреб из отапливаемого помещения дома крайне не рекомендуется. Влажный тёплый воздух из внутренних комнат дома будет проникать в прохладный погреб и оставлять там конденсат на стенах и потолке.

Оптимальная высота трубы подачи над уровнем грунта не ниже 1,2 метра. Именно на таком расстоянии воздух будет содержать минимально допустимое количество пыли для обеспечения комфортного дыхания человека в подвале или погребе.

Во-вторых, труба оттока (вытяжка) должна устанавливаться максимально высоко у потолка, в противоположном углу погреба, относительно приточного канала. Это обеспечит качественное перемешивание всех газовых масс внутри помещения и позволит избежать их застоя в отдельных местах. Точку выхода трубы на улицу следует поднимать насколько возможно выше над уровнем погреба. Чем больше будет перепад высот между точками входа и выхода воздуха, тем сильнее будет тяга.

Погребу площадью до 20 м² будет вполне достаточно одной трубы диаметром 110 мм на приток и одного канала такого же сечения на вытяжку. Воздуха будет не хватать только в том случае, если тяга будет слабой. А этот вопрос решается созданием большого перепада высот между точками входа и выхода. Если нет возможности создать достаточный перепад высот, то на верхний конец (тот, что на улице) вытяжки вместе с защитным зонтиком устанавливается специальный дефлектор.

Дефлектор — это устройство, которое увеличивает силу тяги в вентиляционном канале за счёт силы ветра. Потоки воздуха обдувают дефлектор, который, с помощью своей специально рассчитанной конструкции, создаёт разряженную атмосферу в вытяжном канале. За счёт этого воздух начинает активно «вытягиваться» из вентилируемого помещения. Здесь стоит сказать, что эффективность устройства во многом зависит от силы ветра, так что будьте внимательны при выборе подходящей конструкции. Наиболее распространённый и простой в изготовлении на данный момент — это дефлектор ЦАГИ. Его чертежи есть в открытом доступе.

Вытяжной канал обязательно должен быть утеплён. Как вариант, большую часть трубы можно протянуть по закрытым помещениям (будь то гараж или помещения частного дома), а утеплить только небольшой участок, который выходит на улицу. Утепление необходимо делать для того, чтобы зимой в трубе не образовывался конденсат. При значительных минусовых температурах он будет постепенно замерзать и со временем полностью перекроет вытяжной канал.

Вентиляцию одной трубой делать не рекомендуется, так как во многих ситуациях она не будет справляться со своими задачами. При невозможности изготовления двух каналов, допускается размещать только одну трубу на вытяжку. При этом в ней следует создать искусственную тягу за счёт установки вентилятора или активного дефлектора на верхней точке трубы. Такая схема подразумевает поступление воздуха в погреб через щели в люке или входной двери. Побочный эффект метода в том, что при возникновении обратной тяги, воздух из погреба вместе со всеми запахами может начать проникать в смежное с ним помещение.

На период отопительного сезона вытяжка обязательно должна быть частично или полностью закрыта. Дело в том, что если в сильный мороз оставить вентиляцию открытой, то температура в погребе быстро опустится до показателей, которые находятся значительно ниже допустимой нормы. Оптимальная температура в погребе составляет +4 — +6 °С. Это значение взято усреднённо, его вполне достаточно, чтобы овощи не начинали прорастать и в то же время не перемерзали.

Летом циркуляцию воздуха в погребе также следует свести к минимуму. Если в прохладное помещение активно поступает тёплый влажный воздух (в природной среде тёплый воздух всегда более влажный), то вода из него неизбежно оседает на холодных внутренних поверхностях погреба. В общем случае проветривание проводится только в межсезонье, когда температура на улице немного ниже, чем в погребе.

Всегда важно придерживаться правил техники безопасности. Если вы открыли погреб и почувствовали там сильный затхлый запах гнили или другие неприятные запахи, то следует сначала его обязательно проветрить. Для этого крышка люка оставляется открытой на минимум на 18-24 часов. Помните, что есть официально зарегистрированные случаи отравления людей ядовитыми газами из погреба.

Большинство людей, имеющих в своём распоряжении погреб без вентиляции, задумываются о её изготовлении, когда обнаруживают внутри большое скопление конденсата. Сразу следует сказать, что вопрос конденсата более сложный и для полного решения требует принятия комплексных мер. Справиться с конденсатом одной лишь наладкой активного воздухообмена с внешней средой получится далеко не всегда.

Если у вас в погребе нет качественной гидроизоляции и в межсезонье в нём стоит вода, то ни о какой борьбе с конденсатом речи идти не может. Для начала нужно правильно гидроизолировать помещение от грунтовых вод и только тогда приступать к решению вопроса с конденсатом. Тем более, что к тому времени он может уже решиться сам собой.

Если стены помещения промерзают вместе с грунтом, то вода неизбежно будет скапливаться на внутренних поверхностях погреба в холодное время года. Качественное утепление подразумевает наружный слой из 4 см керамзита и 2 см экструдированного пенополистирола для перекрытия (потолка). А также, не менее 50 мм, а лучше 100 мм ЭППС для стен по всему периметру на глубину промерзания грунта.
Очень важно произвести пароизоляцию от помещений сверху, если они отапливаются. Пар из комнат дома может проникать в погреб и оседать в виде конденсата.
В целом стоит понимать, что погреб — это не жилое помещение и дорогостоящей активной вентиляции здесь не требуется. Гораздо важнее соблюдать рекомендации по технике эксплуатации. Климат в подвальных помещениях и погребах достаточно инерционный. Стены и грунт обладают большой теплоёмкостью и быстро изменить температуру внутри не получится. В то же время, если вентиляционный режим был один раз отрегулирован и настроен правильно, то в дальнейшем достаточно просто придерживаться выбранного курса.

5 1 голос
Рейтинг статьи

Вентиляция погреба с двумя трубами
✅ Дата публикации: 15.03.2017 | 📒 Советы мастеру | 🕵 Комментариев нет
Вентиляция погреба своими руками
Содержание статьи:
1 Вентиляция погреба одной трубой
1.1 Расчет вентиляции погреба
2 Вентиляция погреба с двумя трубами
Погреб в частном доме должен быть всегда сухим и хорошо проветриваемым. Только в таком случае можно утверждать о том, что жилое строение простоит долго, в нём всегда будет благоприятный микроклимат, а его стены и фундамент не будут сырыми.

Как видно, вентиляция погреба, очень важная составляющая, которой нужно уделить особое внимание ещё на этапе строительства дома. Но если так случилось, что постройка старая и вентиляция подлежит модернизации, то лучше не оттягивать время «на потом», а сразу же исправить все недочёты и ошибки.
Улучшить или создать новую вентиляцию в погребе можно по разным схемам, как простыми способами с использованием, например труб, так и сложными, с применением новейшего на сегодняшнее время оборудования предназначенного специально для этих целей.
Вентиляция погреба одной трубой
Самый простой способ создания вентиляции погреба одной трубой, когда устанавливается лишь вытяжка, без так называемого приточного канала. У этого способа вентилирования, есть как свои плюсы, так и минусы. Минусы прежде всего связаны с низкой производительностью вентиляции, из-за недостатка поступающего воздуха в погреб.

Поэтому, лучше всё-таки использовать двухтрубную систему вентиляции, обеспечив помещение двумя воздуховодами для подачи и удаления воздуха. Трубы для вентиляции погреба можно брать изготовленные из разных материалов, в том числе из пластика, асбеста и оцинкованного металла.
Расчет вентиляции погреба
Перед тем как начать модернизацию существующей вентиляции в погребе или создавать новую систему вентилирования, очень важно определиться с материалами для изготовления воздуховодов и с диаметром последних. Про материалы для изготовления воздуховодов было сказано выше, теперь что касается их сечения.
Для того чтобы эффективно отводить влажный воздух с погреба и подавать своевременно свежий его приток, сечение вентиляции должно быть правильно определено. Следует знать, что диаметр вытяжной трубы, необходимо подбирать таким образом, чтобы он был в несколько раз больше, чем площадь погреба.
К примеру, для вентиляции погреба площадью в 10 м², необходима будет вытяжная труба диаметром не менее 20 на 20 сантиметров. Это самый простой пример расчета диаметра воздуховодов для вентиляции погреба.
Вентиляция погреба с двумя трубами

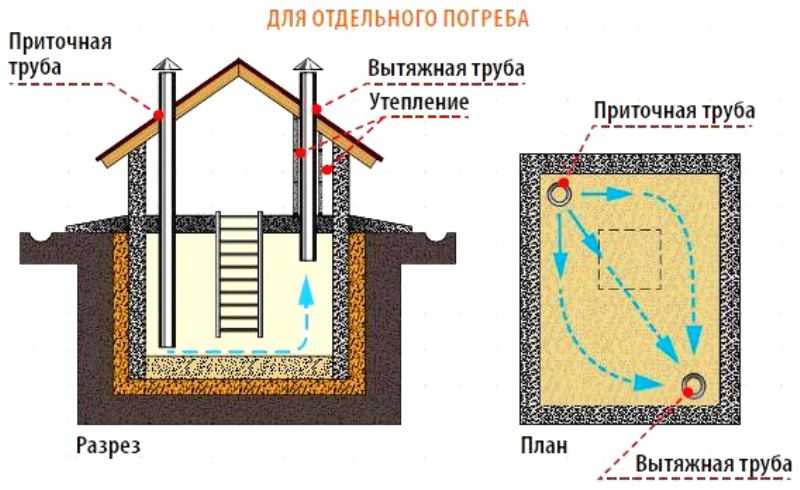

Наиболее эффективной и хорошо эксплуатируемой, является вентиляция в погребе с двумя трубами, так называемая «естественная вентиляция». В таком случае, застоявшийся воздух, удаляется из помещения через выходной воздуховод, а некоторое количество свежего воздуха, напротив, попадает в погреб через входной.

Схема работы естественной вентиляции погреба очень проста, а для её реализации, потребуется:
Протянуть вытяжную трубу к углу погреба и разместить её конец на расстоянии от пола в 1,5 метра.
Другой конец вытяжной трубы, тянется наружу и располагается над коньковой планкой крыши. Можно в принципе и не тянуть так высоко вытяжную трубу, вентиляция погреба всё равно будет работать, однако эффективность её при этом — снизиться.
Затем в противоположном углу погреба, на расстоянии в 0,5 метра от пола, устанавливается конец другой трубы, для подачи воздуха в помещение. Трубу приточного воздуховода, вытягивать наружу так высоко не нужно, как в случае с установкой вытяжного, достаточно будет поднять её край над землёй на расстояние в 1 метра.
Оценить статью и поделиться ссылкой:

Как вентилировать вытяжку на внутренней стене? (4 метода вентиляции)
Главная » Вытяжки » Как вентилировать вытяжку на внутренней стене? (4 метода вентиляции)
Хотите узнать, как вентилировать вытяжку, установленную на внутренней стене?
Внутренние настенные вытяжки могут представлять некоторые проблемы с вентиляцией, но в этой статье я представляю четыре наиболее распространенных варианта.
В этом руководстве я рассмотрю…
Рециркуляция вытяжки
Вентиляция горизонтально наружу
Вентиляция вниз через подвал
И установка вертикально через чердак
Давайте начнем с этого руководства!
Если вы устанавливаете вытяжку на внутреннюю стену, у вас есть несколько различных вариантов вентиляции…
#1. Рециркуляция
Домовладельцы могут просто сделать вытяжку рециркуляционной. Рециркуляционная вытяжка не выходит наружу, она рециркулирует воздух обратно внутрь.
Чтобы сделать вытяжку рециркуляционной, необходимо использовать специальный жироулавливающий фильтр с угольным фильтром и алюминиевой сеткой. Алюминиевая сетка удаляет жир, а угольный фильтр удаляет дым и запахи.
Я бы сказал, что 95% вытяжек на рынке можно сделать рециркуляционными при покупке угольного фильтра.
Являются ли вытяжки с рециркуляцией лучше, чем вытяжки с наружной вентиляцией? Точно нет.
Но если вентиляция наружу создаст большие хлопоты или расходы, то я определенно рассмотрю возможность установки рециркуляционного колпака. Они не вентилируются так хорошо, как вентилируемые снаружи, но они справятся со своей задачей.
Читайте также: Какие 30-дюймовые вытяжки лучше?
#2. Вентиляционное отверстие на нижнем уровне
Другим вариантом для домовладельцев является установка вентиляционного отверстия снаружи, спускаясь на уровень вниз, а затем горизонтально наружу.
Единственная проблема с этой стратегией заключается в том, что вентиляционное отверстие должно проходить между балками внутренних стен, поэтому вытяжка (и духовка) должны располагаться точно по центру. Если ваша духовка и вытяжка не отцентрованы правильно, их придется переместить так, чтобы центр вытяжки совпадал с центральным пространством балки.
Отличительной особенностью этой стратегии вентиляции является то, что вы даже можете установить дистанционный вентилятор в подвале. Это означает, что ваша вытяжка будет работать значительно тише, потому что вентилятор находится не в вытяжке, а в подвале у внешней стены.
С удаленной вентиляцией также освобождается место в кухонном шкафу над вытяжкой, поскольку нет вентилятора.
Читайте также: Как покрасить старую вытяжку?
#3. Вентиляция через чердак
Вентиляция через чердак также является распространенным способом вентиляции вытяжных вентиляторов.
Для этой установки чердак должен быть следующим уровнем над кухней, чтобы вы могли пройти через потолок кухни, через чердак, а затем на крышу или фронтонную стену.
При установке на крыше необходимо установить специальное покрытие крыши (желательно стальное). Вы не можете просто использовать обычную крышку вентиляционного отверстия на крыше, она должна быть предназначена для установки на крыше.
Кроме того, поскольку вентиляционное отверстие проходит через чердак, на вентиляционном отверстии может образовываться конденсат. Вы можете снизить этот риск, утеплив воздуховоды внутри чердака.
Читайте также: Какие вытяжки с нисходящей тягой считаются лучшими?
#4. Вентиляция сбоку на наружную стену
Наиболее распространенная установка вентиляции, когда вытяжка находится на внутренней стене, должна идти горизонтально наружу.
В основном у вас есть два варианта: вы можете пройти через верхнюю часть кухонных шкафов наружу или пройти через потолок.
Если потолочные балки не параллельны воздуховоду, вам придется прорезать в балках отверстия. Вы можете или не можете вырезать отверстия в балках из-за размера балки, типа балки (спроектированная или размерная) и размера вентиляционного отверстия.
Даже в спроектированных двутавровых балках есть ограничения производителя на размер отверстий, которые можно вырезать (и где на балке). Настоятельно рекомендуется проконсультироваться со знающим подрядчиком или инженером, а также ознакомиться с руководством производителя балок, если вы будете прорезать отверстия в балках.
Если лаги идут параллельно вентиляционному каналу, то это не проблема, но гипсокартон все равно придется резать.
Читайте также: Как установить вытяжку через потолок?
Снятие гипсокартона с потолка
При удалении гипсокартона у вас есть два варианта. Вы можете удалить всю секцию гипсокартона от капота до наружной стены. Или вы можете просто прорезать два отверстия в гипсокартоне на входе воздуховода и возле внешней стены.
В любом случае вам придется резать гипсокартон, и стоимость ремонта необходимо будет учитывать при установке. Если вы устанавливаете воздуховод в верхних кухонных шкафах, вам также необходимо учитывать, что вы потеряете место в этом шкафу.
Заключительные мысли
Когда домовладелец сталкивается с внутренней настенной вытяжкой, возникает вопрос, могут ли они выходить наружу. И ответ почти всегда положительный.
Наиболее распространенный способ выхода наружу – выход непосредственно на наружную стену через полость в потолке или через верхнюю часть кухонных шкафов.
Другой вариант — спуститься по внутренней стене (между балками), а затем к внешней стене в подвал или нижний уровень. А если над кухней есть чердак, всегда можно пройти прямо через чердак и установить вытяжку на крышу или фронтонную стену.
Читайте также: Какие вкладыши для вытяжек самые лучшие?
Секреты домашнего инспектора Автор
Узнайте больше Советы по уходу за домом от экспертов
Уход за домом не должен быть таким сложным. Ознакомьтесь с этими полезными руководствами, чтобы сделать уход за домом более понятным!

Что сделать на потолок над вытяжкой для подвальной пивоварни? | Разговор о домашнем пивоваре
Нажмите здесь, чтобы принять участие в розыгрыше хмеля «Выбрать 5» от Corny Keg
JavaScript отключен. Для лучшего опыта, пожалуйста, включите JavaScript в вашем браузере, прежде чем продолжить.

Итак, я перехожу от варки пива в гараже/подъездной дорожке к постоянной установке в подвале для моей электрической пивоварни. Я установил слив в полу, подключение к раковине и всю необходимую мне электроэнергию. Мой единственный вопрос: что я должен положить на потолок над вытяжным колпаком, чтобы избежать потенциального накопления конденсата в течение длительного времени в изоляции из стекловолокна? Я думал о каком-то дешевом виниловом продукте, но хотел узнать другие мнения.
Если у вас нет серьезной вытяжки и вы не будете выпускать ее наружу, у вас будет значительное количество пара… я варю в своем подвале и делаю партии по 15 галлонов, само собой разумеется, я ищу крышку для конденсации пара для мой кипящий чайник. Я пока обхожусь вентиляцией капота, но не доволен этим. Что касается того, что положить поверх изоляции, я бы определенно выбрал что-то, что будет противостоять влаге. и много света, капот, который я получил, был с двумя лампочками, и они бесполезны. получил несколько светодиодных трубчатых светильников для магазина, чтобы повесить их на мою установку, и это сделало меня намного счастливее.
я не сомневаюсь, что вам понравится ваша новая установка, когда я переключился на eHERMS и начал варить в своем подвале, это сделало весь процесс еще более приятным, теперь я обычно варю, когда идет дождь или на улице дерьмово, а не наоборот.

Спайдр
Активный член
24 февраля 2021 г.

Вентиляционный колпак, который у меня есть, был предложен Калом из его электрической пивоварни, и я получил к нему вентилятор на 800 кубических футов в минуту вместе с вентиляционным отверстием для подпитки. Кто-то в другой теме также предложил конденсатор пара, так что есть шанс, что я могу инвестировать в один из них, даже если это может быть излишним с вентиляционным колпаком.
Пароизоляция не помешает. Я держу осушитель, который работает большую часть года в моем подвале, похоже, вы должны быть настроены. Я не могу порекомендовать конкретный тип панели, но у меня есть влагостойкий гипсокартон, и даже с моей вентиляционной системой ниже номинала у меня не было проблем за 2 года пивоварения. мой уровень влажности достигает пика примерно до 75% по гигрометру, который у меня есть, и падает до 50 в течение пары часов. если это середина лета и влажно снаружи, плохо запускайте колеблющийся вентилятор, чтобы свести его к минимуму.
Конденсатор пара 100%… Вы можете купить готовые решения для сварки, чтобы добавить их к BK, или собрать их вместе. Конечно, есть плюсы и минусы, но он полностью устраняет пар в закрытом подвале за 100 долларов и, возможно, потерю пары галлонов в чайнике, если вам нужно поставить его на бок. Или вы можете пойти по пути крышки… стоит каждой копейки.
Возможно, вы уже закончили это, но если изоляция покрыта бумагой, бумага является пароизоляцией. Таким образом, вы не хотите добавлять еще один пароизоляционный слой, так как он будет задерживать пары в стекловолокне. Та же идея на чердаке, где, если вы добавляете изоляцию, вы хотите использовать стекловолокно без покрытия, так как нижний слой будет иметь бумажную облицовку.
Я бы подумал о том, чтобы раскачать его, возможно, используя фиолетовый (для ванной) гипсокартон. Я лично переместил бы эти две линии PEX в балки (или подвел бы к стене и вокруг) и переместил бы эту угловую 2-дюймовую линию, чтобы сначала пройти к стене, а затем повернуть. Вы могли бы поднять ее в отсек балки и провести ее к стена. Я думаю, что это вентиляционная линия, так как другой участок трубы идет к полу, но я не могу сказать, что у вас происходит в левом заднем углу, так как раковина загораживает вид. В конце концов, вы можете спрятать все настенные трубы за стена, но шпаклевка и эта одна труба будут мешать гипсокартону потолка. Ничего не поделаешь с воздуховодами, но эти две трубы будут меня раздражать.0003
