Как сделать вытяжку в комнате: свежий воздух в изолированном помещении

виды систем, необходимость, нюансы и монтаж своими руками

Для уютного и комфортного пребывания в помещении требуется добиться нормального движения воздушных масс, причем речь может идти о любой части строения, от спальни и гостиной до ванной, туалета и кухни. Для обеспечения циркуляции воздуха обустраивается вентиляция в комнате.

Подобные мероприятия позволяют избавиться от различных запахов в помещении, понижают уровень влажности и способствуют созданию нормального микроклимата.

Работы по установке вентиляционной системы в домах или квартирах должны выполнять профессиональные мастера, которые знают все тонкости и нюансы выполнения монтажных работ.

При самостоятельной установке вентиляции следует принимать во внимание все требования и рекомендации.

Зачем нужна вентиляция

Появление грибка в углах — одно из последствий плохой вентиляции

Любая система, установленная в помещении, предназначена для выполнения определенных функций.

Вентиляционная система в этом плане не является исключением, с ее помощью успешно решаются следующие проблемы:

• отводится лишняя влага, которая является первой причиной сырости и образования плесени;
• удаляются всевозможные запахи из санузла, а также продукты горения из кухни;
• обеспечивается подача свежего воздуха и предотвращается скопление пыли.

При нормальном функционировании вентиляционной системы жильцы могут не переживать за свое здоровье.

Требования к вентиляции в комнатах и расчеты

Пример расчета необходимого объема вентиляции

Практически в каждом частном загородном строении и городской квартире в многоэтажном доме для обеспечения нормального воздухообмена от общего канала подведены воздуховоды пассивной вентиляции.

Но часто из-за недостаточной эффективности вентиляции комнаты дополнительно открываются форточки, окна и двери, поскольку современные помещения оснащены герметичными пластиковыми окнами и утепленными дверными проемами, что препятствует свободной циркуляции свежего воздуха.

Решением подобной проблемы можно назвать установку различных вентиляционных приборов.

Система воздухообмена должна обустраиваться с соблюдением определенных норм и требований.

В частности, речь идет о следующем:

• циркуляция воздушных потоков в помещениях должна осуществляться непрерывно;
• в среднем выход воздуха из жилого помещения за 1 час может составлять 0,2 от общего объема;
• устройства для вентиляции на кухне должны функционировать с производительностью не менее 60 м3 в час, в совмещенных и раздельных санузлах этот показатель должен равняться 25 м3 в час;
• при работе устройства не должно отмечаться снижение температурных показателей воздуха и образование сквозняка.

Покупая оборудование для создания дополнительного воздухообмена в помещениях, важно учитывать параметры комнат и место расположения вытяжного оборудования.

Виды вентиляции

Понятие «вентиляция» предполагает обеспечение нормального воздухообмена с использованием различных устройств.

Существуют основные параметры, которые позволяют выделить несколько подгрупп вентиляционных систем:

1. в зависимости от направления потока воздуха выделяют две большие группы: приточная и вытяжная система вентиляции. Приточные клапаны в виде специальных отверстий или решеток предназначены для подачи свежего воздуха в помещение. Вытяжная вентиляционная система обеспечивает удаление из помещения воздуха, загрязненного продуктами жизнедеятельности;
2. по способу приведения воздуха в движение вентиляция может быть естественной и принудительной. В первом случае из-за разного давления внутри помещения и на улице происходит естественная циркуляция воздушных масс. Во втором случае воздух движется под воздействием различных вентиляционных устройств;
3. в зависимости от обслуживаемой зоны выделяют общеобменную и местную вентиляцию. Действие первого вида распространяется на все помещение, второй предназначен для принудительного воздухообмена на определенном участке;
   также вентиляция может быть канальной или бесканальной.

Приборы для принудительной вентиляции в комнате

Принудительная вентиляция подразумевает использование специальных устройств для воздухообмена. В качестве оборудования для принудительной вентиляции в комнате могут использоваться следующие варианты:

• вентиляционные приборы вытяжного и приточного типа;
• разные виды вытяжек;
• клапаны притока воздуха.

Вентиляторы можно расположить в любой комнате, где есть доступ к сети электропитания. Приборы имеют различную мощность и устанавливаются в отверстие вытяжного канала, в окно или стену с выводом на улицу.

В зависимости от этого подбирается форма и размер вентилятора.

В жилую комнату вытяжки устанавливают редко, они в большинстве случаев используются на кухне для отведения лишней влаги, неприятного запаха и продуктов горения газа.

Клапаны притока предназначены для восполнения недостатка свежего воздуха. Могут быть использованы в любом помещении дома или квартиры.

В зависимости от способа установки различают стенные и оконные клапаны. Преимуществом приточного клапана является обеспечение постоянного и равномерного притока воздуха.

Устройство вентиляции в комнате

Плохой воздухообмен в квартирах и частных домах заставляет владельцев задуматься над вопросом, как правильно сделать вентиляцию в комнатах. Следует отметить, что подобную проблему вполне можно решить самостоятельно.

В большинстве случаев для монтажа вентиляционной системы не нужны особые навыки и знания, достаточно соблюдать определенные рекомендации и советы опытных мастеров.

Перед обустройством вентиляции в комнате своими руками необходимо изучить все тонкости и нюансы установки подобных систем. Существует определенная схема организации вентиляции в квартире:

• в первую очередь необходимо оценить работу имеющейся в квартире вентиляционной системы и необходимость установки новых элементов и приборов;
• далее следует рассчитать оптимальные показатели воздухообмена для каждого помещения в отдельности;
• в зависимости от типа помещения выбрать вид вентиляционной системы;
• также потребуется составление схемы проветривания с учетом разводки каналов, места размещения и размеров приобретаемого устройства;
• проанализировав полученные результаты, можно отправляться в магазин за необходимыми материалами и элементами системы;
• в последнюю очередь выполняют монтажные работы и настраивают систему.

Естественная вентиляция

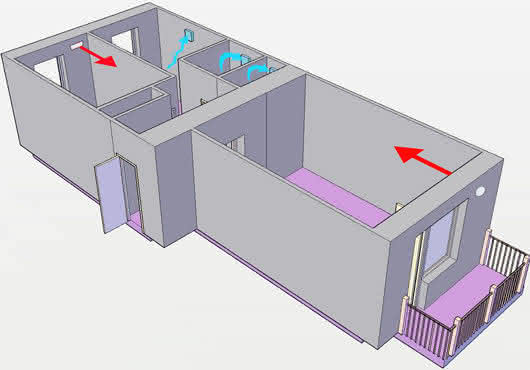

Схема естественного воздухообмена в доме

Естественное движение воздушных масс предполагает их самостоятельный приток через распахнутые окна и двери, балконы и форточки и их отведение через вентиляционные решетки.

Это становится возможным из-за разницы температурных показателей холодного поступающего и теплого отработанного воздушного потока.

Циркуляция воздуха происходит по следующей схеме: естественным путем в помещение попадает прохладный воздух, он вытесняет наружу теплые и более легкие воздушные массы через вентиляционные каналы и шахты.

При обустройстве вентиляционного канала необходимо соблюдать одно очень важное условие: расположение во внутренней стене. Это предотвратит поступление холодного воздуха.

Кроме того, учитывается тип помещения, размеры и вид рам, соединение всех частей вентиляционной системы и канала воздухообмена.

Параметры вентиляционного канала определяют в зависимости от назначения комнаты. Например, сечение воздуховодов для кухни не должно быть меньше 150 см2, для жилых комнат этот показатель должен составлять 100 см2, для совмещенного санузла канал вентиляции должен иметь сечение 100 см2.

Вентиляционные решетки, через которые теплый загрязненный воздух выходит наружу, устанавливают на кухне, в ванной или туалете.

Принудительная вентиляция

Принудительная циркуляция воздуха предполагает использование различных устройств для нормального воздухообмена. Вытяжное вентилирование сопровождается установкой вентилятора, который усиливает естественную тягу.

С помощью этого устройства застоявшийся воздух более эффективно выводится наружу.

С помощью вытяжной принудительной вентиляции из помещения удаляется воздух, насыщенный влагой, вредными газами и испарениями жира.

Наиболее эффективным способом организации принудительного воздухообмена в квартире можно назвать приточно-вытяжную систему вентиляции.

Для самостоятельного обустройства подобной системы необходимо знать, как сделать вытяжку в комнате и установить различные элементы принудительной вентиляции.

Особенностью системы принудительного движения воздуха является необходимость размещения оборудования  как можно дальше от гостиной, спальни и детской комнаты. Оптимальным вариантом в этом случае можно назвать кухню, коридор или балкон.

Принудительный воздухообмен на кухне предполагает установку вытяжки непосредственно над плитой. Однако подобные устройства только очищают воздух от гари и влаги, для его отвода и подачи свежего воздуха требуется обустройство приточного и вытяжного отверстия.

При выборе вытяжки следует отдавать предпочтение оборудованию с максимальным запасом мощности, чтобы была возможность регулировать режимы скорости вывода.

Установка приточного клапана в комнате

Современные строительные технологии обеспечивают полную герметичность, это препятствует нормальному воздухообмену в помещении. Для создания эффективной вентиляции в глухих комнатах используют приточные клапаны.

Внешний вид этих устройств не портит интерьер помещения, пропускает снаружи воздух и имеет звукоотражающий козырек, препятствующий проникновению уличных шумов.

Существенных особенностей монтажа у приточного клапана нет. В большинстве случаев установка предполагает выполнение следующих действий:

• в стене делают сквозное отверстие диаметром около 7 см;
• в отверстие вставляют трубу;
• со стороны улицы трубу закрывают решеткой, которая предотвратит попадание мусора и мелких предметов;
• оставшееся пространство между стеной и трубой тщательно герметизируют, используя монтажную пену;
• на выход трубы в помещении устанавливается шумоизолирующий короб.

Размещение устройства в непосредственной близости к приборам отопления позволяет обеспечить частичный подогрев воздуха, поступающего снаружи помещения.

Что касается гардеробной комнаты, в которой вентиляция просто необходима, то приточный клапан в этой ситуации позволяет предотвратить образование сырости и затхлого запаха.

Вентиляция в помещении с пластиковыми окнами

Практически во всех новостройках устанавливаются пластиковые окна, которые отличаются привлекательным внешним видом и обеспечивают отличную защиту помещения от проникновения постороннего шума и холода.

Однако полная герметичность оказывает негативное влияние на микроклимат в помещении, препятствуя естественному воздухообмену. По этой причине владельцы квартир все чаще задают вопрос, как сделать вентиляцию в комнате с пластиковыми окнами.

Самым простым решением можно назвать проветривание помещения путем открывания окна. Но у такого варианта есть существенные недостатки.

Во-первых, с воздухом в квартиру попадает пыль и посторонние звуки. Во-вторых, открытое окно становится причиной понижения температуры в помещении и образования сквозняка.

В качестве варианта, который обеспечивает приток свежего воздуха, можно использовать режим микропроветривания в пластиковых окнах или установить оконный проветриватель. В этом случае недостатком будет низкая эффективность вентилирования.

В заключение

Обустройство вентиляции позволяет обеспечить уют и комфорт для всех членов семьи, сохранить целостность и эстетичный внешний вид мебели, одежды и стен комнаты.

Продумав работу системы воздухообмена, можно создать оптимальный микроклимат в помещении и при этом существенно снизить потребление энергии.

При недостаточно эффективном выведении застоявшегося воздуха из помещения можно установить вентилятор в вентиляционный канал или шахту. Дополнительное поступление свежего воздуха обеспечивается с помощью приточных клапанов.

необходимость, нюансы работы, инструкция по монтажу, виды систем

Каждый из нас мечтает расслабиться в собственном доме после тяжелого рабочего дня. Чтобы наш дом был не только уютным, но и комфортным, рекомендуется установить в нем устройство естественного регулирования воздушных потоков. Способствовать этому может установленная вентиляция в комнате. Она защитит вас от излишней влаги, сырости и не даст проникнуть в дом холодному воздуху с улицы.

Вентиляция. Нужна ли

Кто из нас любит пыль и сквозняки? Какими только средствами не пользуются хозяйки, чтобы избавиться от ненавистной грязи. При отсутствии нормальной циркуляции воздушных потоков в помещении в вашем доме накопится такое количество пыли, что избавиться от нее будет практически невозможно.

Вентиляция

Предотвратить это поможет принудительная вентиляция в комнате. Для чего еще она нам необходима? Рассмотрим основные аспекты:

• Мы стремимся к повышенному уровню комфорта проживания. Поэтому старательно утепляем помещение. Однако это приводит не только к сохранению тепла в комнате, но и к герметизации помещения. Чтобы это устранить, необходимо использовать устройство естественного регулирования воздушных потоков.
• В основном, схема постройки наших домов имеет советские нормы. Это значит, что схема вентиляции в таких домах фактически отсутствует. Циркуляция воздуха достигается за счет открытых дверей и окон в помещении. Согласитесь, такой способ имеет низкую эффективность для получения свежего воздуха.
• Многие из нас заводят домашних животных в домах. От них исходят не только запах, животные линяют. Частички шерсти постоянно находятся в воздухе. Это не только загрязняет его, но и способствует развитию аллергических заболеваний. Для предотвращения этого необходим постоянный поток воздушных масс в помещении, способный притоку свежего воздуха.

Особенности работы

Чтобы понять необходимость использования устройства циркуляции воздуха, следует рассмотреть, как работает вентиляция в закрытой комнате в многоквартирных домах:

• Она состоит из соединенных между собой труб, находящихся внутри здания и заканчивающихся на его крыше.
• Передвижению воздушных масс способствуют физические законы природы. Так, из-за разницы температур внутри помещения и на улице в трубах создается определенное давление, которое заставляет передвигаться воздушные массы. Так действует устройство естественного вытяжения.
• Ветреная погода влияет на скорость движения воздушных потоков внутри труб вентилирования.

  Вентилятор для системы вентиляции

• Для защиты трубопровода от попадания в него пыли и грязи на концах труб рекомендуется установить оградительные решетки.

Особенности вентиляции в частных домах

Вентиляция ванной комнаты и туалета в частном доме осуществляется посредством следующих процессов:

• Внутри дома устанавливаются каналы для воздушных потоков. Они имеют вертикальное направление.
• Внутри каналов устанавливаются трубы, соединенные с комнатами в доме.
• Концы труб выходят на крышу.
• На крыше их хорошо закрепляют, убирают щели и ограждают от воздействия осадков при помощи установки оградительных устройств, таких как шатер или навес.

Особенности системы вентилирования в многоквартирных домах

Если с работой устройства циркуляции воздуха в частном доме не возникает проблем, то в многоквартирных домах имеются свои особенности. Их необходимо учитывать при установке:

• При высокой температуре на улице в весенний и летний период циркуляция теряет давление и может полностью прекратить действовать.
• В зимний период времени вентиляция в комнате без окон не имеет трудностей, т. к. рабочее давление воздушных потоков сохраняется постоянно при низких температурах.
• При сильных морозах циркуляция способствует большим потерям тепла в нутрии помещения. Поэтому необходимо позаботиться о дополнительной схеме отопления комнаты и теплоизоляции дома.
• Для естественной циркуляции воздушных потоков устройство обычно устанавливается в районе санитарных узлов и кухни в квартире. Такое расположение обеспечивает максимально естественный ход воздушных потоков.

  Особенности вентиляции

• Чтобы предотвратить отравление населения от испарений почвы, рекомендуется устанавливать прибор для регулирования воздуха в подвалах и подполах домов. Это предотвратит проникновение радиоактивных газов внутрь помещений.
• Чем выше расположена квартира, тем более низкое давление создается в вытяжном устройстве. Для регулирования уровня действия вентиляции необходимо установить в помещении дополнительные каналы – воздуховоды.
• Наибольший уровень вентилирования воздуха должен быть в кухонных помещениях. В подвалах гардеробных – наименьший.

Самостоятельная установка

Как сделать вентиляцию в комнате самостоятельно? На самом деле это не так сложно. Нет необходимости приглашать специалистов для выполнения установки. Ее вполне можно выполнить своими руками. Здесь от вас не требуются дополнительные знания и навыки. Необходимо лишь соблюдать некоторые рекомендации. Для начала следует более подробно изучить особенности установки систем вентилирования.

Основные виды систем вентиляции

Принято различать 2 основных вида регулирования воздушных масс в помещениях:

1. Естественный вид
2. Схема принудительной работы

Для комфортного существования рекомендуется устанавливать в одном здании оба вида регулирования воздуха. Это обеспечит максимальный уровень комфорта внутри помещения.

Естественная система

Проветривание помещения

Ее работа основана на основных законах физики: из-за разницы температур в помещении создается определенное давление. Оно подталкивает воздушные потоки к передвижению. Тем самым создается естественная циркуляция воздушных масс.

Существуют 2 способа ее действия:

• Спланированный
• Естественный

С незапамятных времен естественным и эффективным способом считался естественный. За счет наличия щелей и проемов в стенах, дверных проемов производился естественный воздухообмен. Это позволяло осуществлять работу и при закрытых окнах и дверях даже в холодное время года. Данный способ достаточно эффективен. Но вместе с воздушными потоками через щели уходило и все тепло из дома. Поэтому в зимний период времени данный способ осуществления вентиляции был неприемлем.

Сейчас естественный способ осуществляется через специально обустроенную в домах систему вытяжения. Она представляет собой вертикальные полости, предназначенные для передвижения воздушных потоков. Данный способ называется спланированным.

Для ее осуществления в доме устанавливается вытяжка. Обычно она расположена не во всех комнатах, а в сан. узле, на кухне и в кладовой.

На работу естественной схемы регуляции не влияют такие факторы, как наличие электричества или отопления. Ее работа зависит от окружающей температуры на улице. Чем она ниже, тем эффективнее работа. Также на нее влияют осадки и скорость ветра.

Принудительная работа воздушных масс

Принудительная вентиляция в ванной комнате осуществляется за счет установки внутри помещения специальных механических устройств.

Специалисты рекомендуют устанавливать приточно – принудительную схему для работы в таких помещениях как сан. узел, подвал, кухонная зона.

В основной ее состав входят следующие компоненты:

• Главный блок
• Вентилятор
• Устройство теплообмена
• Фильтр
• Система воздуховодов
• Дефлектор

Чтобы установить вентиляцию в комнате своими руками, необходимо рассмотреть принцип ее работы.

Принцип работы устройства:

1. Внутри комнаты скапливаются пыль и переработанный воздух. Он удаляется из комнаты через установленную внутри помещения систему вытяжения воздуховода.
2. Загрязненные воздушные массы поступают на крышу и удаляются на улицу при помощи устройства – дефлектора.
3. Для попадания свежего воздуха внутрь комнаты используются следующие устройства: в расположенный на улице контейнер для забора попадают воздушные массы. Они проходят через несколько ступеней фильтрации и очищаются.
4. Чистый воздух через воздуховоды нагнетается внутрь помещения.

Для оптимизации работы в зимний период времени рекомендуется использовать устройства для обмена тепла. Оно способно сохранять внутри помещения теплый воздух и возвращать его в комнату.

Современные устройства для циркуляции воздушных потоков оснащаются дополнительными фильтрами для увеличения эффективности работы. Так, они могут содержать в себе полезные вещества и минералы, благоприятно сказывающиеся на здоровье. Могут способствовать увлажнению или осушению комнаты. Также выпускают фильтры, препятствующие проникновение насекомых внутрь помещения.

Как сделать вентиляцию в помещении без окон

Перед тем, как приступить к обустройству вентиляции в комнате без окон, нужно выяснить уровень тяги. В многоэтажных домах используется система естественной циркуляции воздушных масс, работа которой основана на прокладке особых каналов.

Можно обустроить приточную вентиляцию, которая обустраивается с помощью пары вентиляторов, фильтра, калорифера, а также перфоратора. Такая конструкция рассчитана на удаление лишней влаги из помещения, но важно верно рассчитать диаметр отверстия, чтобы система эффективно справлялась с возложенной задачей.



Обустройство и монтаж вентиляции в квартире без окон

На 1 квадратный метр помещения нужно отверстие с диаметром 15 мм. Оно проделывается выше уровня пола, а с внешней стороны монтируется воздуховод, желательно на высоте приблизительно в 30-40 см. Верхнее отверстие должно быть защищено от мусора, для чего ставится сетка и навес.

Внутри помещения ставится воздуховод с отверстиями. Это обеспечивает равномерное распределение воздуха. Вытяжное отверстие делается на уровне потолка. В высоту оно должен достигать 30-50 см над уровнем крыши. Если монтаж проточной вентиляции производится в квартире, то последнее устройство выводится на внешнюю стенку.

Когда этап монтажа воздуховодов уже пройден, приступают к установке вентилятора. Он задает направление воздушных потоков, чтобы в итоге они попадали в фильтр и проходили очистку от различных примесей. Калорифер задействуется для нагрева воздуха до комфортной температуры, что становится актуальным в холодное время года. В остальное время устройство не работает. Фильтры время от времени подлежат замене, а для большей эффективности в систему ставится не один, а пара вентиляторов.



Что делать, если в помещении нет притока воздуха?

Большинство жителей городских квартир собственноручно нарушают вентиляцию. Это связано с высокой герметичностью помещения, что делает невозможной естественную циркуляцию воздушных потоков. В связи с этим разработка проекта вентиляционной системы и его реализация будет существенно сложнее.

Решить проблему помогает механический приток воздуха, но на его обустройство уйдет достаточно высокий бюджет, не редко портится дизайн помещения. Но других вариантов попросту нет. Для обеспечения хорошей циркуляции воздуха проводится приточный канал. Решая, как сделать вентиляцию в закрытом помещении, нужно учесть все моменты, ведь главное, чтобы ее работа была эффективной.

Расчет притока воздуха очень важен

Работу лучше поручить грамотным специалистам, которые отлично разбираются в выборе и монтаже вентиляционного оборудования. Но даже если вы собираетесь произвести все работы самостоятельно, то стоит поручить им проведение расчетов.

Помните о том, что нужно обеспечить приток свежего и очищенного от всевозможных примесей воздуха, но при этом не нарушить тишину, для чего выбираются качественные вентиляторы в специализированных магазинах. Можно заранее проконсультироваться со специалистами, которые внимательно изучат особенности квартиры и подскажут, как сделать вентиляцию в помещении без окон, чтобы она эффективно выполняла возложенные функции.



Как проверить уровень тяги в помещении?

Перед обустройством систем вентиляции нужно узнать уровень тяги, для чего сгодится бумажная полоска с шириной в пределах 2 см. Она подвергается воздействию ветра с любой стороны. А вот проверять циркуляцию воздуха при помощи горючих приспособлений крайне не рекомендуется, при этом существует угроза взрыва.

Бумажка прикладывается к вентиляционной решетке, находящейся на кухне или в ванной. Далее вам остается несколько минут следить за ее поведением. Чем сильнее колеблется бумага, тем лучше работает вентиляция. Если она остается неподвижной, то нужна модернизация. Если в помещении без окон проживает один человек, то вырабатывается тепло приблизительно в 60 Вт. При наличии системы естественной вентиляции, внизу стены проделываются отверстия. Если есть выход на улицу, то устанавливается форточка.

Современная вентиляция в закрытом помещении может работать очень эффективно, если верно разработать проект с учетом всех особенностей.

инструкция и руководство от IVD.RU

При отсутствии эффективной вентиляции в ванной комнате и туалете поселятся сырость и неприятные запахи, зеркала будут запотевать, поверхности покроются плесенью. Причиной может стать неисправность или засор канала, деформация либо частичный снос его узлов, установка вентиляторов. Не исключено, что расчетного сечения не хватает для того, чтобы отводить пар, возникающий при использовании сантехники с высоким водопотреблением. В подавляющем большинстве многоэтажных домов предусмотрена естественная циркуляция с притоком воздуха через окна и вытяжкой через вертикальные шахты, от которых к каждой квартире проложены коммуникации. При капитальном ремонте эту систему приходится создавать заново. В ходе работ необходимо учитывать направление потоков воздуха во всех помещениях, а также специфику работы общедомовой вытяжки.

Все о системе вентиляции в ванной и санузле

Варианты организации системы

Правила устройства вентиляции в городской квартире
Советы по увеличению мощности системы

Система воздушных трасс при естественной циркуляции

В типовых домах шахта соседствует с санузлом. При ремонте обычно не нужна сборка протяжённых горизонтальных каналов. Достаточно оснастить вытяжное отверстие в стене декоративной решёткой или проложить короткий воздуховод под потолком. Для этого используют алюминиевый или пластиковый гофрорукав, спрятанный в гипсокартонный либо короб из оцинкованной стали. Такой короб отделывают тем же материалом, что и потолок; красиво оформить его помогут встроенные светильники, молдинги или иные декоративные элементы интерьера.

Если высота помещений превышает 250 см, обычно монтируют подвесной реечный или натяжной потолок, в который встраивают решётки, соединяемые с шахтой посредством рукавов.

Теперь несколько слов о том, как организовать приток воздуха в санузел. Самый простой способ — подпилить полотно двери так, чтобы под ним остался зазор около 20 мм. Другой вариант — врезать в дверь специальную переточную решётку: эти изделия невелики, изящны и к тому же лучше отсекают звук благодаря козырькам над отверстиями. Есть и специальные шумопоглощающие устройства с буферной вставкой из пористого материала. Третий вариант — устроить клапан в стенах санузла, оснастив их аналогичными стеновыми переточными клапанами.

Иногда в санузле устанавливают герметичные двери с порогами, считая, что для нормальной циркуляции достаточно иногда приоткрывать их. Это неудобно, к тому же в большинстве домов вытяжка во влажной зоне обслуживает и другие помещения — перекрыв к ней доступ, вы ухудшите микроклимат во всей квартире.

Принудительная вентиляция в ванной комнате и туалете

Главные причины проблем с вытяжкой хорошо известны — это засорившиеся и сломанные в ходе ремонта стояки. Не такая уж редкость и обычный строительный брак, когда виной всему оказывается погнутый дефлектор вытяжной трубы. Ну и наконец, есть вполне объективная причина нестабильной работы — это колебания разницы температур внутреннего и наружного воздуха: в жару обычно «тянет» плохо. Для эффективной работы необходимо, чтобы у общедомовой шахты был большой запас пропускной способности. Увы, чаще всего этот запас отсутствует.

Основное доступное средство борьбы с этим недостатком — монтаж электрического вентилятора. Вытяжные устройства довольно разнообразны. Простейшие из них имеют один режим работы и управляются выключателем (часто его объединяют с клавишей включения света). Более высокий уровень комфорта обеспечат автоматические системы с датчиком движения или относительной влажности воздуха.

Мощный вентилятор может стать причиной перебоев в работе естественной вентиляции всего дома: нагнетаемый им поток создаст в шахте воздушную пробку, в результате чего тяга полностью прекратится, а может и опрокинуться, и тогда запахи начнут гулять по соседним этажам. А если стояк перекрыт, принудительная вытяжка не только ухудшит условия проживания во всем доме, но и причинит вред его конструкциям: из-за повышения влажности увеличится риск промерзания стен и ускорится коррозия арматуры.

Радикальным решением проблемы плохой циркуляции мог бы стать вывод вытяжного канала на улицу через потолочный короб. Однако при пробивке отверстия в наружной стене есть риск затронуть связи между сборными элементами здания, поэтому вопрос необходимо согласовывать в органах жилищной инспекции.

В нормативных документах, кодексах и постановлениях содержится список запрещенный мероприятий, а также действий, считающихся переустройством и требующих обязательного согласования.

Что нужно согласовывать

В Гражданском кодексе РФ говорится, что переустройством считаются замена, монтаж и перенос инженерных сетей, требующие внесения изменения в технический паспорт жилья. Как правило, подобные решения не используются при оборудовании вентиляции в туалете и ванной в квартире. Они нужны лишь тогда, когда приходится принимать радикальные меры.

При переустройстве необходимо составление и согласование проекта. Его разработкой имеют право заниматься только организации, имеющие соответствующую лицензию. Проект, составленный самостоятельно, государственные инстанции рассматривать не будут. Этот документ разрабатывается на основе данных, полученных при исследовании инженерных коммуникаций здания, анализа их состояния и пропускной способности. Для получения данных применяется специализированное инженерное оборудование. Их анализом занимаются инженеры, хорошо знающие технические нормативы, которым должно соответствовать жилье. В случае, если план переустройства реализовать невозможно, они помогут найти законное компромиссное решение.

Самовольное переустройство запрещено законом. Часто его последствия становятся хорошо заметны соседям, у которых вдруг престает работать вытяжка, а из решетки начинает дуть ветер, насыщенный отработанным воздухом. Чтобы разобраться, почему это происходит, много времени не понадобится. Устранять последствия вмешательства в общедомовую систему самовольщику придется за свой счет. Кроме того, нужно будет заплатить штраф. Снимать недавно смонтированный электрический прибор будет не так обидно, как восстанавливать снесенную шахту.

Перед тем как устранять коммуникации, следует задуматься о том, что же будет происходить дальше. Если изменения, произведенные самовольно, не противоречат нормативам, их предстоит узаконить. Это можно сделать только после обследования здания и составления проекта с привлечением лицензированной инжиниринговой организации. Проектная документация проходит согласование в государственных инстанциях, после чего комиссия принимает окончательное решение. В случае невыполнения предписаний квартира может быть конфискована через суд и продана на торгах.

Запрещенные мероприятия

Они не всегда считаются переустройством. Например, элементы принудительной вентиляции не отображаются в техническом плане жилья. Однако ее использование может оказаться незаконным.

Список запрещенных мероприятий содержится в региональном законодательстве. Он распространяется не только на панельные хрущевки, но и на все остальные многоквартирные здания, включая дома, построенные по индивидуальному проекту. Списки, утвержденные законодательством в разных регионах, имеют мало отличий. В Москве действует постановление № 508. Согласно этому документу запрещается проводить следующие изменения.

Список запрещенных действий

• Частичный и полный снос стояка. Исключение составляют старые дома с неработающими шахтами.
• Изменения в планировке и обустройстве, после которых ухудшаются условия проживания.
• Нарушение санитарных и строительных норм, а также требований пожарной безопасности.
• Прокладывание штраб в железобетонных плитах и межпанельных швах. Прямого запрета на штробление кирпичных и монолитных конструкций нет, однако прокладка желобов способна их значительно ослабить. В подобных случаях жилищная инспекция констатирует нарушение.
• Прорезание проемов и отверстий в стенах-пилонах, диафрагмах и столбах. Их запрещается делать там, где механические нагрузки особенно велики, например, в местах примыкания внешней стены к межкомнатной.
• Ослабление несущих конструкций и нагрузки на них, превышающие нормативные.
• Установка короба на главном фасаде.

Использование принудительной вентиляции в ванной может стать причиной перегруженности основного канала и как следствие, ухудшения условий проживания. В квартире у соседей будет ощущаться нехватка свежего воздуха, а на потолке появится плесень. В этом случае использование оборудования будет считаться незаконным. Перед его покупкой необходимо выяснить, насколько загружен воздуховод. Не исключено, что с помощью специалистов удастся подобрать прибор допустимой мощности.

Ограничения, касающиеся установки вытяжки на внешнюю стену, приведены в своде правил СП 60. 13330.2012. В пункте 10.8 говорится, что выброс отработанного воздуха допускается производить на расстоянии не менее 8 м от соседнего дома и 2 м от соседнего окна.

Единственный возможный вариант — установка выпускного клапана с фильтром. Однако, даже его монтаж провести не удастся, ели дом является памятником архитектуры.

Прочистка канала

Начать лучше с ее обследования. Обратный поток возможен из-за засора центральной шахты. Прочищать ее самостоятельно не нужно. Этим должна заниматься управляющая организация, занимающаяся обслуживанием общедомового имущества. Гораздо проще пробить внутриквартирные коммуникации при помощи посудного «ершика». Прямые участки пробивают арматурным прутом, деревянной рукоятью либо другим предметом подходящей длины и ширины. Оставшийся мусор устраняют пылесосом с длинной насадкой или шлангом.

Результаты прочистки станут заметны сразу. Есть способ, позволяющий визуально определить, насколько удачно она прошла. К отверстию прикладывают лист бумаги. Если он останется висеть, проблема заключалась только в локальном засоре. Существует еще один метод. К открытому участку подносят зажженную спичку или свечу и смотрят, в какую сторону отклоняется пламя.

Приточные клапаны

Перед тем как сделать вентиляцию в ванной комнате и туалете, нужно проверить, есть ли достаточный приток свежего воздуха. Без него отток отработанного газа невозможен, так как его место должен постоянно заполнять новый объем. Причиной отсутствия циркуляции часто становятся слишком герметичные стеклопакеты на окнах. Проблема решается при помощи стеновых и оконных приточных клапанов. Устройства имеют управляемые заглушки и мягкие тепло- и звукоизоляционные прослойки внутри корпуса. Современные приборы оснащены электроникой, позволяющей их программировать и задавать режим проветривания. Они хорошо взаимодействуют с системой «умный дом». Такие приборы способны реагировать на температуру и уровень влажности в квартире и включаться автоматически при необходимости.

Модели для окон изначально являются частью стеклопакета либо врезаются в него после его изготовления. Первый вариант наиболее эффективен так как позволяет потоку, проходящему через всю раму, прогреться. Вход располагается снизу, выход — сверху. Каналы проложены по боковым стенкам внутри пластикового профиля. Врезные устройства представляют собой плоские сквозные отверстия с решетками, заслонками и уплотнителями. Их крепят в верхней части стеклопакета в профиле или на уплотнителе.

Стеновые конструкции ставят в круглую дыру, проделанную алмазной коронкой. Их располагают сверху или под окном возле радиатора. Корпус фиксируется при помощи шурупов и дюбелей.

Принудительный отвод

Перед монтажом необходимо провести обследование общедомовых воздуховодов. При небольшой загруженности шахты нужно подобрать вентилятор, подходящий по мощности. Если загруженность слишком велика, придется тянуть отводной канал через кухню к внешней стене и прорезать в ней дыру. Такое решение подходит для квартир, расположенными в домах, не являющимися памятниками архитектуры и не относящимися к исторической застройке. Их окна должны выходить во двор.

В качестве материала для создания воздуховода применяют гибкую гофрированную или обычную пластиковую трубу. Металлические изделия для этого не подходят, поскольку они хорошо резонируют, усиливая звук работающего вентилятора. Чем меньше поворотов, тем интенсивнее поток. Круглое сечение создает меньше преград и мертвых зон. Чем оно больше, тем ниже скорость потока, и тем меньше шума он создает. Трубу крепят на металлических гибких перфорированных подвесах в углу у потолка. Подвесы располагают с шагом не более 1 м. Желательно сделать декоративный короб из легкого алюминиевого каркаса и листов гипсокартона. Их можно отделать кафелем, покрасить или оштукатурить. Внутреннее пространство заполняется звукоизоляционными материалами. Короб будет не так заметен, если разместить его над мебельной кухонной стенкой.

Дыру в перегородках сверлят алмазной коронкой. После перфоратора остается неровная кромка, требующая укрепления дополнительной обработки. Отверстия следует проложить поролоном — иначе вибрации будут передаваться на перекрытие. Стыки между сборными элементами промазывают силиконовым герметиком. Вентилятор крепят внутри трубы на кронштейны, входящие в его комплект.

Такая система подходит не только для вентиляции в ванной комнате. К ней можно подключить кухонную вытяжку и смонтировать дополнительное входное отверстие.

Простые решения. Как улучшить вентиляцию в городской квартире

Вентиляция в многоквартирных домах часто работает неудовлетворительно. Из-за этого болеют дети и взрослые, портится мебель, покрываются грибком строительные конструкции. Не решают проблемы ни воздухоочистители, ни бытовые кондиционеры воздуха. Для воздушной гигиены комнат необходима организация воздухообмена. Далеко не каждая семья может позволить себе установку дорогостоящей вентсистемы. Однако в битве за свежесть зачастую можно обойтись малой кровью, взяв на вооружение самые простые и доступные технологии.

Дороги воздушных масс

Конденсат на окнах — один из признаков недостаточного воздухообмена в помещениях

В большинстве жилых многоквартирных зданий современной постройки предусмотрена естественная (гравитационная) вытяжная вентиляция. Свежий воздух поступает в комнаты в основном через неплотности в окнах (между створкой и рамой) и оттуда через подрезы межкомнатных дверей движется в коридор, а затем — к вентиляционным решеткам в санузле и на кухне. По пути воздух впитывает в себя различного рода загрязнения.

Из квартир загрязненный воздух попадает в вытяжные каналы естественной вентиляции, которые в многоэтажных домах (6 и более этажей), как правило, транспортируют его на теплый чердак, с которого воздух удаляется в атмосферу через общедомовые сбросные шахты. В домах высотой до 5 этажей «выхлоп» обычно идет непосредственно в атмосферу (вентканалы в этом случае выведены на крышу, их оголовки закрыты дефлекторами).

Приточная установка на фасаде многоквартирного дома

Каналы естественной вентиляции монтируются в домах на этапе строительства: делают их из поэтажных унифицированных бетонных блоков. Каждую вертикаль квартир могут обслуживать два вентканала, а если санузел и кухня рядом, то хватит и одного.

Для обеспечения пожарной защиты и оптимальной аэродинамики в большинстве современных домов загрязненный воздух попадает в вентканалы не сразу, а через воздуховоды-спутники. Исток спутника — за настенными вентрешетками на кухне (в туалете, ванной), а выпуск, состыкованный с общедомовым каналом, — этажом выше.

К сожалению, гравитационная вентиляция не всегда работает достаточно эффективно. Кроме того, жильцы, желая втиснуть в свои малометражные кухни и санузлы побольше очень нужного им оборудования, частенько посягают на целостность вентканалов, хотя делать это категорически запрещено. В результате нарушается работоспособность системы естественной вентиляции, восстановление которой становится делом очень трудным и затратным.

Способы организации эффективной вентиляции в масштабах целого дома подробно рассмотрены в современной технической литературе, например, в рекомендациях ТР АВОК-4–2004. Мы ограничимся обзором типовых проблем вентиляции квартиры и простых технических решений, которые несложно реализовать для улучшения воздухообмена.

Только вентиляторы…

Производительность естественной вентиляции зависит от случайных климатических факторов — скорости и направления ветра, температуры воздуха в помещении и за его пределами и других. Например, зимой, при большом перепаде температур в квартире и на улице, система естественной вентиляции может работать хорошо, летом же ее эффективность резко падает.

Вытяжной вентилятор в санузле

Если в квартире установлены обыкновенные деревянные окна (те, что во времена СССР монтировались во всех жилых домах), зимой, осенью и весной эффективность вентиляции жильцов вполне устраивает, то проблема решается с помощью одного-двух вентиляторов, устанавливаемых в вытяжные отверстия в санузлах и на кухне.

Наиболее широко сегодня применяются вентиляторы, работающие от напряжения 220 В (в помещениях с повышенной влажностью используют вентиляторы, рассчитанные на 12 В). Такие приборы закрепляются в вытяжных отверстиях в сбросных шахтах или на конце воздуховода. Включаться и выключаться такой прибор может с помощью веревочного выключателя или же, что бывает чаще, от клавиши включения света при входе на кухню или в санузел.

Впрочем, возможны и другие способы управления, в зависимости от типа вентилируемого помещения.

Например, ванная комната — основной источник повышенной влажности в квартире. Здесь часто применяют влагозащищенные модели с датчиком влажности. Такой прибор самостоятельно включается, когда уровень относительной влажности воздуха в ванной комнате превысит заданный предел (можно настроить на включение при 60–90 %), и выключается, когда улетучится пар, мокрые поверхности подсохнут, испарение замедлится и воздух в помещении станет суше.

Среди моделей с датчиком влажности можно отметить Decor 300CH от Soler&Palau, CB-100 PLUS H фирмы Cata, E-Style 100 PRO MHY (smart) от Elicent и другие.

После установки пластиковых окон для разгерметизации квартиры и восстановления работы вентиляции бывает достаточно перевести оконные створки в режим летнего (а) или зимнего (б) проветривания. Правда, от сквозняков, пыли и шума такая система воздухозабора квартиру не защитит

В туалетах очень часто используют вентиляторы с датчиком движения и таймером задержки отключения. При появлении человека такой вентилятор автоматически включается, а после того как помещение опустело, работой вентилятора в течение установленного времени (2–20 минут) управляет таймер. По окончании периода задержки он деактивирует вентилятор. В качестве примера можно привести модель 100/125 МА ТР от Vents.

На кухне находят применение вентиляторы, включение которых происходит по сигналу выносного датчика качества воздуха.

Датчик обычно представляет собой прибор размером с сигаретную коробку, его сенсоры постоянно следят за качеством воздуха в помещении. Как только оно ухудшается (появляются запах сигаретного дыма, а также неприятные запахи), активируется вентилятор. После того как качество воздуха нормализовалось, датчик с небольшой задержкой по времени (3–20 минут) автоматически выключает прибор.

Примером может служить модель осевого настенного вентилятора Vario (Vortice) с датчиком C Smoke.

Свежий воздух может поступать в комнаты и при герметично закрытых окнах при условии, что они оборудованы приточными клапанами

Дешевые модели вентиляторов — расходный материал, будьте готовы к их замене через 3–6 месяцев непрерывной эксплуатации. Только самые высококачественные приборы могут работать до 30 000–40 000 ч к ряду (примерно 4,5 года). Если вы хотите, чтобы квартира проветривалась интенсивнее, купите вентилятор с мощным двигателем, имеющим функцию «турбо». Однако здесь надо знать меру. Чтобы не навредить окружающим, производительность вентилятора по воздуху не должна превышать 90–120 м³/ч.

Помимо вентиляторов перечисленных фирм стоит отметить приборы торговых марок Sylavent, O. ERRE, Xpelair, Ductex, Systemair, Maico Ventilatoren, Ballu Machine а также «Арктос» и Smart.

Окна+

Если эффективность вентиляции в квартире до установки герметичных пластиковых окон со стеклопакетами вас вполне устраивала, а после их монтажа вы почувствовали нехватку свежего воздуха, решение проблемы воздухоснабжения жилища может оказаться неожиданно простым. Поставьте шпингалеты окон в режим зимнего проветривания (ручка шпингалета вверх и немного вправо) или летнего проветривания (ручка вверх). Через образующиеся при этом в притворах окон щели в комнаты будет просачиваться необходимый для дыхания свежий воздух. Никаких дополнительных приборов и устройств вам не понадобится.

Приточный клапан Aereco на створке окна

Увы, через приоткрытые даже таким способом окна в дом будет проникать уличный шум, возникнут сквозняки, особенно опасные для стариков и детей. Если эти явления недопустимы, для разгерметизации квартиры лучше использовать приточные вентиляционные клапаны, которые обеспечивают бесшумный доступ в жилище свежего воздуха и нормализацию работы естественной вентиляции.

Приточные вентиляционные клапаны могут монтироваться в различных местах квартиры. Это может быть внешняя стена — сбоку от окна, на высоте человеческого роста (например, клапаны КИВ-125), запененный стык окно–стена (клапаны «Климабокс» от КВЕ), створочный или импостный профиль пластикового или деревянного окна (клапаны ЕММ от «Аэрэко»). Siegenia — Aubi предлагает очень интересные модели приточных вентиляционных клапанов, монтируемых в зазор между торцом стеклопакета и оконным профилем («Аэромат-80») или под подоконную доску («Аэрофлэт»).

Электроэнергии приточные вентиляционные клапаны не потребляют, их пропускная способность в зависимости от модели может составлять от 2 до 50 м³/ч (у некоторых моделей расход может регулироваться вручную или автоматически).

Количество и месторасположение клапанов определяется согласно расчету. Обычно их ставят в каждом жилом помещении, не менее двух клапанов на квартиру. К примеру, для нормализации работы системы естественной вентиляции, удаляющей из дома 90 м³/ч вытяжного воздуха, достаточно установить в жилых комнатах 3–4 клапана производительностью по 30 м³/ч каждый при перепаде давлений между квартирой и улицей 10 Па.

Надо сказать, что чем лучше тяга в вентканалах и выше ветровое давление на фасады, тем больше воздуха будет поступать через приточные вентиляционные клапаны в жилище. Иногда приточного воздуха может оказаться даже слишком много, поэтому клапаны приходится прикрывать. Не рекомендуется располагать изголовье кровати, особенно детской, рядом с клапанами, так как зимой от них заметно тянет холодом.

А вот летом, в безветренную погоду, свежий воздух может и вовсе не идти в дом, даже в том случае, если клапаны полностью открыты. Поэтому для обеспечения квартиры свежим воздухом (особенно если она расположена на последнем или предпоследнем этаже дома) помимо клапанов лучше все же оборудовать вытяжные отверстия на кухне и в санузле хорошими вытяжными вентиляторами.

Капремонт или замена?

Приточный клапан, монтируемый в сквозное отверстие в наружной стене здания

Перепланировка, выполненная соседом сверху, или банальное засорение спутникового воздуховода (после длительной эксплуатации из него извлекают килограммы сажи, куски бетона…) часто приводит к тому, что вытяжной воздух из квартиры не удаляется вовсе. Пламя свечи перед вентрешетками даже не колышется. Чтобы реанимировать вентсистему, достаточно бывает обратиться в управляющую компанию, специалисты которой помогут выяснить и устранить причину отсутствия тяги. Впрочем, помощи можно и не дождаться…

Если терпеть затхлый воздух в своем доме вы не в силах, есть вариант организовать индивидуальную систему вытяжной вентиляции квартиры, сбрасывающую отработанный воздух из кухни и санузла непосредственно на улицу, а на существующие вытяжные вентиляционные отверстия в этих помещениях просто поставить заглушки.

Приточная установка для одной комнаты в интерьере

Такая система может работать в постоянном режиме или же «по требованию» (например, включаться по сигналу от датчиков влажности или датчиков качества воздуха в квартире). Узкое место подобных установок — обмерзание вытяжных отверстий на улице в лютые холода. Однако большую часть года они функционируют без проблем — было бы в доме электричество.

Первым делом для нормальной работы системы необходим доступ свежего воздуха с улицы в жилые помещения — спальню, гостиную. Если в комнатах старые деревянные окна, никакого специального оборудования не потребуется. Если же установлены пластиковые окна с герметичным притвором, то приток воздуха в жилые комнаты, скорее всего, придется организовать. Например, с помощью уже упомянутых выше приточных клапанов, монтируемых в сквозные отверстия в наружных стенах.

Вытяжку воздуха из кухни часто устраивают с помощью настенного центробежного вытяжного вентилятора, накладываемого на сквозное отверстие, прорезанное в наружной стене дома. Со стороны фасада дома отверстие замыкается вытяжной вентрешеткой.

Центробежный настенный вентилятор для кухни должен иметь встроенный обратный клапан, дабы не допустить притока холодного воздуха в помещение с улицы, когда он выключен. Пример: вентиляторы серии ЦФ (Vents). В южных регионах применяют также осевые вытяжные вентиляторы с автоматическими жалюзи, монтируемые в сквозное отверстие диаметром 100–150 мм в оконном остеклении. Подобные устройства поставляются на российский рынок под торговыми марками Vortice, Sylavent, O. ERRE, Xpelair, Ductex и другими.

Для вытяжки воздуха из ванной и туалета — помещений, которые обычно не соприкасаются с наружными стенами дома, потребуется влагозащищенный канальный вентилятор производительностью примерно 80–150 м³/ч: ставят его обычно в санузле, за подшивным потолком. Влажный воздух из ванной и туалета выкачивается с его помощью на улицу по воздуховоду — влагостойкому и шумоизолированному. Прокладывать такой воздуховод приходится через жилые комнаты, по кратчайшему пути к ближайшей наружной стене, в пространстве за подшивным потоком, или же в пустотах декоративного понижения потолка по периметру помещения. Воздухозабор в санузле и выпуск воздуховода на улице закрывают вентрешетками.

Для санузлов в квартире логично покупать центробежный вентилятор с пониженным уровнем шума (32–36 дБ (А)), приспособленный для долговременной работы (ресурс — не менее 30 000–40 000 часов).

Приточная установка для одной комнаты Marta

Можно порекомендовать VKP-mini (Vents) производительностью от 80 до 176 м³/ч. К впускным патрубкам этого устройства могут подключаться до 4 коротких воздуховодов, выпускной патрубок — всего один. Долговечные модели канальных вентиляторов из полимерных материалов, которым нипочем долго­временный контакт с влажным загрязненным воздухом, выпускают Vortice (модельный ряд Lineo), Cata (SMT), Panasonic (FV-12NS1), Shuft и другие.

Среди производителей воздуховодов отметим компании DEC, Diaflex, Sodiamex. Качественные приточные и вытяжные вентрешетки в широком ассортименте есть у компаний Trox, Systemair, Halton, Swegon, IMP Klima, «Арктос».

Без смога и запаха

В современных мегаполисах пластиковые окна часто устанавливают только для того, чтобы наглухо отгородить квартиру от улицы. Воздух за окнами из-за близости к автомобильной трассе загрязнен сонмами опаснейших химических соединений. И его вдыхание со временем обязательно сказывается на здоровье домочадцев…

Увы, герметизация жилища, как единственная мера по борьбе со смогом, ничего хорошего жильцам квартиры не сулит. В задраенном жилище воздух быстро становится еще более токсичным, чем на улице. Поэтому помимо установки герметичных окон приходится оборудовать жилище системой механической вентиляции.

Простейшее решение — приточная установка, тщательно очищающая уличный воздух от загрязнений и при необходимости подогревающая его до комфортных +17 ºС, прежде чем подать в квартиру. Сброс отработанного воздуха из жилища организуется через каналы естественной вытяжной вентиляции (если они находятся в рабочем состоянии), в противном случае — с помощью индивидуальной системы вытяжной вентиляции квартиры.

Подобные системы, если, конечно, они правильно спроектированы и установлены, поддерживают в помещении наиболее высокий уровень климатического комфорта, не создают сквозняков. Проблем с подогревом приточного воздуха не возникает даже в лютые холода.

Для организации притока свежего очищенного воздуха в помещение площадью 10–30 м² очень удобны приточные установки для одной комнаты, например Marta, или другие подобные устройства. Монтируется такая установка под окном или в любом другом месте помещения, но обязательно на граничащей с улицей стене. Воздух из атмосферы (как правило, в объеме от 40 до 120 м³/ч) она всасывает через пробуренный в стене канал диаметром 100–150 мм, обрабатывает поток до требуемых кондиций, после чего запускает в комнату.

Моноблочная приточная вентиляционная установка TA Mini

Примечательно, что приточные установки для одной комнаты можно монтировать и в уже отделанные помещения, не нарушая интерьера, не портя отделки, и всего за несколько часов. В режиме рециркуляции установка работает как высокоэффективный очиститель воздуха в комнате.

Если очищенный от загрязнений уличный воздух нужен сразу нескольким комнатам, логично рассмотреть возможность установки системы вентиляции на основе моноблочной приточной установки. Она будет забирать воздух с улицы, соответствующим образом его подготавливать, после чего по сети приточных воздуховодов подавать во все нуждающиеся в нем комнаты. Если дом, в котором вы живете, имеет внутренний дворик и качество воздуха там лучше, чем у фасада, выходящего на проезжую часть, то «питать» квартиру свежим воздухом логично именно из этого экологически более благополучного воздушного бассейна.

Конструктивно моноблочная приточная установка для квартиры представляет собой короб, собранный из теплоизолированных панелей, внутри установки расположены канальный или центробежный вентилятор, электрический нагреватель воздуха (чаще всего однофазный, на 220 В, однако в некоторых случаях применяются и трехфазные модели на 380 В), фильтры, а также система автоматики и другие элементы.

Монтируются центральные приточные установки на лоджии, но иногда и непосредственно в квартире — например, на антресолях, в кладовке, в гардеробной или коридоре. В зависимости от особенностей конструкции они размещаются за подшивным потолком, устанавливаются на полу или на стене, в горизонтальном или вертикальном положении.

Модели с атмосфероустойчивым покрытием корпуса и достаточно эффективной его теплоизоляцией могут располагаться и вне отапливаемой зоны — на лоджии или стене здания — так же как внешние блоки сплит-систем. Необходимо лишь предусмотреть возможность их регулярного технического обслуживания (замена фильтров, ремонт двигателя и другие работы).

Для подачи воздуха в комнаты часто предусматривают воздуховод-коллектор (магистральный участок), от которого в разные помещения разведены подводящие воздуховоды меньшего диаметра. Сеть вентканалов располагается за подшивным потолком. В устья подводящих воздуховодов ставят гармонирующие с интерьером воздухораспределительные устройства.

После подключения к сети и запуска приточная установка работает в автоматическом режиме круглый год. Важно лишь вовремя оплачивать счета за электроэнергию да проводить техническое обслуживание.

Среди моноблочных приточных установок для объемных помещений можно отметить TLP и TA-MINI от Systemair, SAU125 A от Ostberg, CAU от SHUFT, «Компакт» от «Арктос», «Эльф» фирмы «Инженерное оборудование», Fresh Air от Electrolux, GLP 125 от General Climate, ККП от «ВЕЗА», Alfa Vent от 2VV и другие. Ну а производителей высококачественных воздуховодов, вытяжных вентиляторов и вентрешеток мы уже упомянули выше.

Материал предоставлен Творческой мастерской Владислава Балашова

Как сделать вытяжную вентиляцию в квартире своими руками

«Моя квартира – оазис комфорта!» Кто не стремиться превратить эту мечту в реальность? Капитальный ремонт, новая мебель, интерьер. Казалось бы, всё в порядке, можно наслаждаться жизнью. Но со временем, чувствуешь нехватку чистого воздуха в квартире, видишь запотевшие окна и чёрные точки в углах на потолке.

Смириться или искать причину? Если не действовать – появится плесень, и придётся делать новый ремонт. А это стоит дорого. Отличное решение – сделать дополнительную вентиляцию в квартире. Простое руководство о выполнении таких работ, поможет обрести уверенность и действовать.

Семь раз проверь

Перед тем, как начать работы по установке дополнительной вентиляции, важно проверить общую вытяжку дома. Для этого берём полоску из газеты (длина – 15 или 20 см) и подносим к вентиляционному проёму. Держа её на расстоянии 7 см, наблюдаем за движением. При нормальной вытяжке она будет втягиваться внутрь или отвеваться воздухом наружу. Никогда не нужно проверять вентиляционные каналы с помощью огня! Там могут быть пары газа, что приведёт к беде.

Если бумажный индикатор не двигается, значит, проблема есть. Как вариант решения – почистить вентиляционные каналы. Это можно сделать с помощью стального троса, который запускают в шахту. Интенсивными движениями вверх и вниз она очистится от мусора. Чаще всего, после такой чистки разумнее поставить дополнительную вытяжную вентиляцию.

Главные моменты установки вытяжки

Для обеспечения притока чистого воздуха в квартиру и выход грязного наружу, предусмотрена встроенная вентиляционная шахта с выходом в каждую квартиру. Именно в него можно вмонтировать дополнительные вентиляторы и клапаны. Так в помещении появится принудительная вытяжная система. Чтобы она хорошо работала, важно в каждой комнате установить специальные клапаны. С помощью такого приспособления воздух будет беспрепятственно попадать внутрь квартиры.

Идеальное место для клапанов – пространство под окном над батареей отопления. Таким образом, поступающий воздух будет нагреваться, во время отопительного сезона.

При модернизации такой вентиляции следует выполнить такие работы:

• Сделать отверстие в стене;
• Подобрать трубу подходящего размера и вставить ее в проём;
• Надеть решётку на край трубы;
• Монтаж коробки на трубу внутри помещения;
• Заделка образовавшихся щелей.

Придерживаясь простых советов, можно сделать установку качественно.

Терпение и труд – ключ к успеху

Первое, что нужно сделать – проделать отверстие в стене, диаметром 7 см. Бурить его следует под наклоном вниз. Чтобы защитить себя от бетонной пыли, можно открыть окно или форточку.

Следующее действие – подобрать соответствующую трубу, учитывая толщину стены. Вставляя её в проём, делается выступ наружу на 1 см.

Чтобы уберечь трубу от пыли и возможного мусора, на наружный край одевается специальная решётка.

Внутри помещения на трубу одевается коробка, наполненная материалом, поглощающим шум.

Последний штрих – заделать монтажной пеной щели между стеной и трубой. Без сомнения, всю работу можно сделать самому, если постараться и у вас есть для этого инструменты. Но есть вариант намного проще.

Наша компания – «EcoLine» предлагает услуги по установке вентиляционных систем различных видов. Квалифицированные мастера быстро и чисто сделают своё дело. От вас требуется только выбрать определённую модель системы вентиляции. Выбрать место установки вытяжки в квартире и подготовить свободный проход к нему. Если потребуется консультация, наши специалисты ответят на любые вопросы.

Установив вытяжную вентиляцию, вы забудете о душной комнате, постоянно дыша свежим воздухом. Это защитит помещение от плесени не только в жилых комнатах, но и в санузлах и на кухне. И тогда ваша квартира действительно будет – оазисом комфорта.

Вентиляция в комнате без окон: гардеробной, кладовой, спальне

Здоровье, комфорт, безопасность длительного пребывания в помещениях обеспечиваются вентиляционной системой. Особую сложность представляет вентиляция в комнате без окон, так как в классических системах основной приток воздуха обеспечивается через окна.

Значительная часть помещений лишена окон. Это гардеробные, комнаты ванные, туалетные помещения. В некоторых случаях даже оборудуются спальни без окон.

Традиционная вентиляция квартиры предполагает подачу воздуха через неплотности устаревших деревянных окон либо системы проветривания новых пластиковых окон и специальные клапаны приточного типа. Далее воздух проходит по помещениям в направлении вытяжных шахт, в которых создается естественная тяга посредством разности плотности воздуха в помещении и снаружи. Вытяжные шахты обычно оборудуются в помещениях, называемых грязными, включая кухни и туалетные комнаты.

Важно, чтобы вентиляция в помещении без окон включала приточную часть и эффективную вытяжку.

Без эффективной вентиляции в помещении лишенном окон может развиваться плесень, создаваться угрожающие для здоровья условия. Выделение тепла только одним человеком эквивалентно шестидесяти ваттам и комфортный тепловой баланс помещения также устанавливается посредством системы вентиляции.

Для предотвращения накопления излишней влажности, соблюдения теплового баланса следует обеспечить воздухообмен на уровне существующих норм.  При этом для ванной комнаты поступление влаги в воздух происходит неравномерно по времени. Поэтому лучшим решением становится использование на входе в канал вытяжной вентилятора с управлением от датчика влажности. Доступ воздуха при этом происходит через зазор между дверью и полом либо через встроенную в дверь решетку вентиляционную.

Устройство воздухообмена для помещений без окон

Если в помещении лишенном окон уже существует вентиляция, то следует проверить ее эффективность. К решетке канала вытяжного подносят бумажную полоску шириной порядка двух сантиметров. Когда вентиляция в комнате без окна обустроена правильно полоска будет прижиматься к входу в вытяжную шахту.

Обычно доступ воздуха в комнату осуществляется через зазор между дверью и полом. Для улучшения воздухообмена в дверь могут монтировать переточные решетки вентиляционные, либо в стене выполняют приточные отверстия. Такие отверстия обычно делают в нижней части стены. Для усиления вытяжки применяют монтируемые на вход канала вытяжные вентиляторы. Управление работой таких вентиляторов в туалете, либо ванной может осуществляться от выключателя света с использованием таймера либо от датчика движения.

Нередко комната без окон возникает в процессе перепланировки помещений. В этом случае требуется спроектировать и полностью обустроить вентиляционную систему. Простейшее решение включает обустройство приточных и вытяжных каналов в помещения с налаженной высокоэффективной системой естественного воздухообмена.

Вентиляция в гардеробной комнате

Рассмотрим, как устраивается вентиляция в гардеробной комнате без окна с наименьшими затратами. В нижней части стены, обращенной к комнате с налаженным воздухообменом, выполняются отверстия приточные. Отверстия вытяжные размещаются в верхней части другой стены.

Желательно для создания воздухообмена в комнате размещать отверстия приточные и вытяжные на противоположных стенах. Для одного квадратного метра помещения диаметр отверстия воздухообмена должен составлять 15 мм. Из этого соотношения следует рассчитывать площадь и размеры отверстий. В ряде случаев вместо выходных отверстий стену не доводят на 100 мм до потолка, что вполне малозаметно.

 Вентиляция в спальне без окна

Особенного внимания потребует спальня без окна – вентиляция здесь при этом должна быть чрезвычайно эффективной. В этом и ряде других случаев стоит прибегнуть к системе принудительного воздухообмена. Такая система для спальни либо гардеробной должна включать:

• пару или больше вентиляторов;
• калорифер, обеспечивающий нагрев до приемлемой температуры поступающего воздуха;
• очищающие воздушный поток фильтры;
• решетки вентиляционные;
• воздуховоды.

Как сделать вентиляцию приточного типа в комнате без окон

Покажем, как сделать вентиляцию приточного типа в комнате без окон. Для выполнения отверстий понадобиться перфоратор, а для крепления решеток, воздуховодов – дрель и соответствующий крепеж. Отверстия притока размещаются в нижней зоне стены над отметкой пола. Снаружи отверстие должно быть защищено решеткой и козырьком.

В самой комнате устанавливается воздуховод с перфорацией для обеспечения равномерности распространения воздуха по площади помещения. Отверстие вытяжное необходимо обустраивать в верхней области стены. Воздуховод от него должен быть выведен наружу выше 0,4 м от отметки крыши. Воздуховоды в области лишенной отопления должны защищаться надежной теплоизоляцией.

Когда обустраивается комната без окна, вентиляция для которой должна быть эффективна, в отверстиях притока и выхода помещаются вентиляторы. На воздуховоде притока желательно разместить очищающие фильтры. Наличие калорифера позволит обеспечить комфортную температуру подаваемого воздуха.

При подборе оборудования и расчетах вентиляции следует принимать воздухообмен за час на уровне тридцати кубометров на человека. Если на человека приходится меньше 20 м. кв, то расчет ведут из условия трех кубометров на квадратный метр площади.

Как сделать вытяжной шкаф с помощью правильного дизайна

Поищите в Интернете множество статей и видеороликов, в которых описывается, как сделать вытяжной шкаф .

Может показаться соблазнительным построить его самостоятельно, если вы пытаетесь сократить расходы или получить его быстро, но этот план «сделай сам» не самый безопасный. Фактически, безопасность вытяжного шкафа должна быть одним из главных приоритетов для любой лаборатории или производственного предприятия, производящего опасные частицы.

Вытяжные шкафы являются одними из самых надежных инженерных элементов в лаборатории при правильной конструкции и использовании. Они обычно встречаются в различных промышленных и производственных помещениях, от лабораторий до средних школ, заводов и медицинских учреждений.

Когда воздух попадает в вытяжной шкаф, потенциально токсичные пары, пыль, газы и пары удаляются из помещения через выхлопную систему. При этом вытяжной шкаф сводит к минимуму воздействие опасных материалов на рабочих, создавая барьер между лабораторией и химической реакцией, когда она происходит.

Самостоятельное создание вытяжного шкафа, который не работает по назначению, может привести к дорогостоящим штрафам и опасным последствиям для вас и ваших сотрудников.

Тем не менее, хорошая новость заключается в том, что вы все равно можете создать и настроить вытяжной шкаф, который точно соответствует вашим потребностям, сотрудничая с высококачественным производителем вытяжного шкафа, который поможет вам удовлетворить любые временные рамки, бюджет и требования к пространству, с которыми вы столкнетесь.

Ниже приведены некоторые моменты, которые вам необходимо учитывать до и во время работы с производителем вытяжного шкафа, чтобы правильно спроектировать этот важный элемент защитного оборудования.

Решите, нужен ли вам воздуховод или воздуховод

Вытяжные вытяжные шкафы имеют вентилируемые корпуса и работают в рамках инфраструктуры вашего здания.Вытяжной шкаф вытягивает токсичные пары из вашего помещения с помощью вытяжного вентилятора через систему вентиляции.

Вытяжные шкафы без воздуховода автономны и хорошо подходят для лабораторий, где необходима мобильность. Вытяжные шкафы такого типа часто используются в лабораториях, которые работают с химическими веществами от легких до умеренных (не более 10 химикатов на одно применение, с объемом примерно 500 мл или меньше) или планируют расширение в другом месте.

Каждый тип имеет свои преимущества, которые более подробно рассматриваются в нашей статье Лабораторный вытяжной шкаф: воздуховод против.Бесконтактный. Важно знать, какой из них может лучше удовлетворить ваши текущие и будущие потребности, поскольку варианты настройки могут различаться в зависимости от типа вытяжного шкафа.

Составьте список используемых вами веществ

Конструкция вытяжного шкафа и любые дополнительные функции зависят от того, какие типы химикатов и веществ вы используете в настоящее время в своей лаборатории или на производстве, а также от того, какие типы веществ вы можете использовать в будущем.

Производитель вытяжного шкафа может помочь вам настроить специальный вытяжной шкаф на основе используемых вами химикатов.Это включает в себя выбор правильных материалов для поверхностей вытяжки, которые будут противостоять химическим веществам, которые вы используете, а также любые соответствующие аксессуары и возможности вентиляции.

Вы также должны знать:

• Объемы этих химикатов, с которыми вы работаете
• Адекватно ли фильтруются химические вещества через уголь
• Уровень опыта ваших сотрудников в работе с этими химикатами

Сузьте, куда пойдет вытяжка

Знание того, где вы хотите разместить вытяжной шкаф, поможет производителю сузить выбор дизайна, который подойдет для вашего помещения.

Существует много типов вытяжных шкафов, и их корпуса сильно различаются. Некоторые из них маленькие, а другие несколько футов шириной и высотой. Если у вас есть небольшое пространство, которое может вместить только вытяжной шкаф определенного размера, вы не хотите тратить свое время и силы, работая с производителем, чтобы разработать слишком большой вытяжной шкаф.

Зная приблизительный размер необходимого вытяжного шкафа, производитель также сможет определить, может ли этот размер соответствовать размеру помещения, в котором он будет работать, и могут ли какие-либо факторы рабочего пространства повлиять на эффективность вытяжного шкафа.

Сюда входит близость к дверным проемам и окнам, где будет размещен вытяжной шкаф, а также общий рабочий процесс в самом помещении.

Определение других функций настройки

Как только вы начнете работать с производителем вытяжного шкафа, вы можете начать определять, какие еще типы настройки вам могут понадобиться.

Безопасность в лаборатории должна быть вашим главным приоритетом, но вам нужно, чтобы вытяжной шкаф работал на вас и ваше пространство.Перебор ваших вариантов может быть ошеломляющим, но производитель вытяжного шкафа может помочь вам разобраться в них и ответить на любые ваши вопросы по этим характеристикам, например:

• Материал столешницы
• Варианты цвета
• Дополнительные шкафы и место для хранения
• Прочие светильники

Последняя мысль

В Интернете есть бесконечный запас знаний, но иногда кажется, что спроектировать и создать сложное оборудование проще, чем есть на самом деле.Построение вытяжного шкафа, который работает неэффективно — или, что еще хуже, не работает должным образом, — может иметь разрушительные последствия для вас или ваших сотрудников.

Высококачественный производитель вытяжного шкафа может работать с вами, чтобы правильно спроектировать вытяжной шкаф, который соответствует спецификациям вашего рабочего места, работает в рамках вашего бюджета и своевременно поставляет это важное оборудование для обеспечения безопасности.

Вытяжка DIY | 6 простых шагов для создания собственного

Сегодня мы расскажем, как создать вытяжку своими руками.

В нашем предыдущем отремонтированном доме мы выбили стену, разделяющую кухню и столовую. В этой области мы расширили столешницу и разместили плиту. Мы ходили туда-сюда, если хотели поставить над печью большую металлическую вытяжку. В конце концов, мы отказались от этого, потому что это будет слишком сильно блокировать проем, поэтому мы знали, что для нашей следующей реновации это обязательно, так как нам нравится внешний вид!

Одно мы точно знали, что не хотим, — это микроволновая печь над плитой, которую ставили предыдущие домовладельцы.Изготовленная на заказ вытяжка делает акцент в вашем пространстве и позволяет вам настроить внешний вид вашей кухни, вместо того, чтобы использовать микроволновую печь или вытяжку из нержавеющей стали.

Наличие вытяжки на кухне дает множество преимуществ.

• Помогает с качеством воздуха, удаляя дым от готовки, а также жир, который может покрыть ваши стены, если его не удалить.
• Обеспечьте дополнительное освещение во время приготовления.
• Если вы планируете перепродавать свою домашнюю вытяжку, добавьте стиля и повысите ценность вашего дома.
• Вытяжки помогают свести к минимуму нагрев во время готовки.

Если вы поднесете шкафы к потолку, как мы, сделанная на заказ вытяжка сделает комнату намного больше, чем она есть на самом деле, а дополнительным бонусом является то, что вам не нужно чистить верхнюю часть шкафов. !

При выборе идеальной кухонной вытяжки можно выбрать из множества вариантов. Вы можете купить металлическую вытяжку, сделать свою собственную вытяжку DIY , а затем использовать вставку для вытяжки или купить индивидуальную деревянную вытяжку.Они могут варьироваться от 200 до десятков тысяч долларов, поэтому мы сделали его сами и хотим показать вам, как это можно сделать и менее чем за 40 долларов!

1. Уберите шкафы или микроволновую печь над плитой

Чтобы правильно измерить размеры для вашей новой вытяжки, вы должны убрать микроволновую печь и все шкафы, которые находятся над плитой. Это позволяет измерить высоту и ширину пространства, чтобы можно было точно построить вытяжку. Вам понадобится минимум 20 дюймов от верха плиты до низа плиты.Если у вас более мощный капюшон или газовая плита, расстояние увеличивается минимум до 24 дюймов, а в идеале — 30 дюймов.

2. Определите вентиляцию

Мы знали, что нам нужно установить воздуховод, чтобы воздух циркулировал снаружи. Другой вариант — отвести воздух через фильтр, который удерживает его в комнате без необходимости прокладки воздуховодов. Тем не менее, мы хотели сделать воздуховод, чтобы «грязный» воздух, дым и жир удалялись из комнаты и покидали наш дом, а не просто попадали в фильтр.К нам пришел друг семьи, чтобы сделать для нас вентиляцию и установить воздуховоды. Как только вентиляция была закончена, Джейми начал строить вытяжку.

3. Соберите свои материалы

• 4 x 8 x 1/2 фанера из сосны
• 3 x 8 x 1/4 доски
• Клей для дерева
• Гвоздь для отделки
• Сверло
• Винты
• Вставка вытяжки
• Герметик
• Кисть
• Краска

Для этого проекта мы использовали сосну для вытяжки, так как это было наиболее экономично. Мы также знали, что будем красить дерево, поэтому порода дерева не имела большого значения в этом проекте. Если вы хотите, чтобы вытяжка DIY была из натурального дерева с морилкой, либо подберите дерево к вашим текущим шкафам, либо контрастируйте более светлое и темное дерево, как мы это сделали в другом проекте ниже.

4. Постройте простой деревянный ящик + добавьте размер

Для этой вытяжки наши базовые размеры деревянного ящика составляли 30 1/4 дюйма в ширину + 36 дюймов в высоту + 20 1/4 дюйма в глубину. После того, как Джейми построил базовую коробку, он приклеил 2 x 3 x 1/4 куска тополя на переднюю часть шкафов, чтобы создать размер, соответствующий дверцам шкафа.Затем он также добавил арочную отделку снизу, чтобы добавить дополнительный стиль и характер. Над аркой он поместил кусок обшивки, выступающей из капюшона, приклеив и прибив его на место.

5. Установите шкаф + вентиляционное отверстие

Все воздуховоды были установлены до того, как шкафы снова поднимутся, поэтому, как только шкаф с вытяжкой был установлен, Джейми затем установил вентиляционный блок и прикрутил его на место. Джейми заклинил вытяжку на место, прикрутил винтами и прибил ее к бокам шкафа рядом с вытяжкой.Когда мы создаем вытяжку DIY , мы предпочитаем использовать вставки от Zephyr. У них есть множество вставок, которые подходят для разных размеров и внешнего вида капюшона.

6. Последние штрихи

Чтобы капюшон выглядел по-настоящему индивидуально, убедитесь, что вы выполнили последние штрихи, которые сделают его законченным. Обязательно заделайте дырочки от гвоздей, которые вы создали при сборке капюшона. Затем отшлифуйте отверстия от гвоздей, чтобы на капюшоне не было грубых пятен.Как только вытяжка DIY станет полностью гладкой, покрасьте вытяжку в тон с другими шкафами на кухне. Для этого проекта мы использовали белую краску на масляной основе Benjamin Moore.

Через 10 часов и 40 долларов у нас появилась новая красивая кухонная вытяжка!

Учебное пособие по изготовлению специальной вентиляционной крышки для вытяжки DIY

Вместо того, чтобы тратить впустую пространство, узнайте, как мы использовали существующие воздуховоды и шкаф над нашей плитой, чтобы создать индивидуальную крышку вытяжки для хранения вещей своими руками.

Учебное пособие по изготовлению индивидуальной вытяжки для самостоятельной работы

ПРИМЕЧАНИЕ. Вентилятор выводится наружу через воздуховоды. Он не дует в верхнюю часть вытяжки и не дует обратно на кухню. Это то, для чего он был разработан.

Сегодня я наконец делюсь последним ремонтом кухни! Я сделаю все возможное, чтобы подробно рассказать вам об этом процессе. Просто имейте в виду, что ваши размеры могут немного отличаться от наших, поэтому вам придется соответствующим образом отрегулировать.

Фото для вдохновения через Better Homes and Gardens

Мы получили много вопросов о вытяжке для хранения, сделанной своими руками! Я должен отдать должное Макку за фактор хранения — пока мы были на стадии проектирования кухни, я подарил ему эту прекрасную вдохновляющую фотографию высокого класса. У него не только было четкое видение того, как он будет его строить, но он также увидел в нем функциональный потенциал, переработав существующий шкаф в качестве складского помещения.

Этот пост для вашего удобства содержит партнерские ссылки. Пожалуйста, смотрите мои раскрытия здесь для получения дополнительной информации.

Мы начали с поиска самого дешевого вентилятора из нержавеющей стали под шкафом, который мы смогли найти.

ПЕРЕД:

У нас было несколько соображений — мы должны были убедиться, что он подходит к существующему воздуховоду , который прикреплен к задней части нынешнего уродливого белого вентилятора. Новый вентилятор, который мы нашли, был сделан Броаном, и я выбрал его, потому что у него были кнопки внизу, а не спереди, поэтому он идеально подходил для нашей цели!

Мы следовали стандартным инструкциям по установке, и, к счастью, он идеально и легко вписался в с существующим воздуховодом (у меня не было фотографии, но это был простой вопрос, чтобы прикрепить его к существующему соединению).Далее мы приступили к работе по модификации шкафа.

Mack просто вырезал перегородку в середине шкафа своим многофункциональным инструментом. Он попытался сделать это как можно аккуратнее, но нам все равно пришлось использовать небольшой кусок дерева и замазку, чтобы отремонтировать область, где была перегородка.

Далее измерил и отрезал фанеру по бокам. Он делает все это в уме, невероятно. Я из тех людей, которые наклеивают все на стикеры, когда я работаю над проектом — он без проблем запоминает числа и измерения.

Затем он установил боковые части, используя столярный клей, гвозди и шурупы. Винты использовались стратегически. Нам нужна была дополнительная поддержка, но мы могли использовать их только там, где, как мы знали, они в конечном итоге будут закрыты деталями отделки.

Центральные распорки были добавлены для поддержки фанерной панели. Панель закрывает верхнюю часть вентиляционного отверстия, , но оставлен достаточный зазор, чтобы направлять воздух вниз от вентилятора, чтобы помочь ему циркулировать.

Мы добавили элементы отделки из сосны, чтобы получить вид архитектурной детали на вдохновляющей фотографии.После этого я заполнил отверстия от гвоздей Drydex и отшлифовал. Затем мы покрасили его вместе с остальными шкафами, используя наш распылитель краски.

Последним шагом была дверь. Мак построил дверь из куска фанеры. Он обрамил ее, потому что мы знали, что нам придется разрезать дверь под углом на конце, чтобы она располагалась заподлицо с вытяжкой, поэтому он хотел использовать твердую древесину для красивой обработанной кромки. Мы добавили центральную планку (сделанную из соснового лома) с помощью клея и пистолета для ногтей.

Mack рассчитал угол, сделав шаблон на основе реальной вытяжки. Убедившись, что шаблон сидит на одном уровне, он вырезал дверь под тем же углом.

Тогда пришло время для тестовой подгонки. Почти идеально!

На этом этапе я пришел для отделки и отшлифовал до тех пор, пока он не стал идеально ровным, заполнил отверстия и т. Д. Мы использовали сверлильный станок для создания отверстий для петель, а затем на него был нанесен слой краски с распылитель, и мы снова прикрепили петли.

Потом все было готово, и мы переустановили дверь. Большинство посетителей шокированы наличием хранилища — хотя при внимательном рассмотрении можно увидеть зазоры вокруг крышки, но это не то, что сразу бросается в глаза.

Мы также добавили фрикционную опору крышки, чтобы она не закрывала меня, пока я ее использовал.

Мне нравятся детали, вдохновленные индивидуальным шкафом, которые они добавляют на нашу кухню. Конечно, я ценю бонус в том, что он функциональный.Мне очень повезло, что у Мака есть навыки не только воплощать мои идеи, но и привносить в наши проекты свой собственный бренд логического творчества. Что ты думаешь об этом проекте?

См. Другие публикации в серии статей о макияже кухни: [ubergrid id = 13891]

Как сделать индивидуальную вытяжку менее чем за 50 долларов

• Pinterest
• Facebook
• Twitter

Когда я думаю о строительном классе, в первую очередь я думаю о кухне. Кухни, как правило, занимают первое место в списке «что я хочу изменить в своем доме» больше, чем любая другая часть дома. А с чего начать, чтобы превратить свою кухню из строительной в красивую (раз уж это наше дело)? Со шкафами! Все начинается с рисования (обычно), но есть много отличных вариантов помимо рисования. Сегодня наш гость показывает, как она обновила свои шкафы вытяжкой, сделанной на заказ (менее чем за 50 долларов!):

Прокрутите вниз, чтобы увидеть потрясающее руководство Джилл, и ознакомьтесь с этими другими отличными способами показать своим кухонным шкафам немного любви к самоделкам:

Добавляйте карнизы в шкафы (окрашенные или деревянные) | Ремоделоголик

Шкаф со стеклянным фасадом | Ножницы и шпатели, представленные на Remodelaholic

Стойка для тарелок на заказ | Кабина с синей крышей, представленная на Remodelaholic

Заменить шкафы на открытые стеллажи | Low Country Living, представленная на сайте Remodelaholic

Как создать индивидуальную вытяжку
, автор — Джилл из The Rozy Home

Всем привет! Я Джилл из The Rozy Home, и последние несколько месяцев я вела блог о его модернизации. Я большой поклонник «Ремоделоголика», и последние несколько лет я черпаю вдохновение у Кэссити и его банды. Каково же было мое удивление, когда они попросили меня сделать гостевой пост о моей вытяжке Custom Range за 50 долларов!

Мы купили наш дом в 2010 году, через два месяца после рождения сына, и с тех пор я работаю без перерыва, чтобы сделать наш дом нашим домом. Когда мы впервые вошли в наш дом, я посмотрела на мужа и сказала «нет». Но потом случилось нечто чудесное. Мы вышли на верхнюю палубу и увидели вид.О, вид! Я часто называю это нашим маленьким кусочком рая посреди холмистой местности Техаса. Я потратил минуту, прошелся по дому и решил, что могу сделать это место красивым. У него была хорошая планировка, комнаты большие и у него был огромный потенциал.

Одним из первых проектов, над которыми мы работали, была кухня. Когда мы его купили, он выглядел примерно так.

Кухня из объявления о продаже недвижимости.

Комбинированная печь / плита

Первое, что я сделал, это покрасил шкафы и убрал эту ужасную микроволновку с плиты. Почему я убрал микроволновку? Хотя я знаю, что нет никаких доказательств того, что это проблема, мне просто не нравится, когда рядом с моей головой гудит микроволновка, пока я готовлю. Мое решение состояло в том, чтобы просто снять его и заменить вентиляционным отверстием.

Один из вопросов / комментариев, который я слышу чаще всего: «Что с этим было не так?» или «Это выглядело хорошо, как и было» Вот в чем дело — выглядело отлично . Ничего особенного — всего штраф .Поскольку наша кухня переходит в жилую зону, я смотрю на нее — много! Я хотел больше индивидуальности. О, и я уже упоминал, что купленное мной вентиляционное отверстие идеально вписывается в шкафы? Настолько идеальный, что я не мог включить его в розетку. Последние два года у меня не было вентиляции и света.

Полезный совет: заказывая вентиляционное отверстие для этого проекта, убедитесь, что вы заказываете на несколько дюймов меньше (ширина и глубина), чем шкафы . Похоже на здравый смысл, правда? Но когда вы новичок в ремоделировании / сделайте сам, вещи, в которых должен быть здравый смысл, не всегда так черно-белые.

Также небольшая заметка о самой вентиляции (потому что, мальчик, я получил массу вопросов по этой части): вы можете использовать внешний вентиляционный блок для этого проекта. Выбранная мною вентиляция была рециркуляционной, потому что так устроен мой дом. У меня были расценки на установку наружной системы вентиляции, но она стоила более 1000 долларов (сторона нашего дома была каменной, поэтому потребовался бы специалист по камню в дополнение к сантехнике / электрике). Поскольку это руководство предназначено для вытяжки, используемая вентиляция не имеет значения (рециркуляция или наружная вентиляция).

Построение вытяжки:

Для вашего удобства этот пост содержит партнерские ссылки, которые позволяют нам и дальше бесплатно предоставлять вам множество идей для украшения и поделок. Подробнее здесь .

Материалы:

• 1 Панель из березовой фанеры 4X8
• 1 X 2 X 8 опорных плат
• Доска сосновая 1 x 3 X 8 (для верхней стороны)
• 1 X 4 X 8 сосновых досок (для нижней стороны)
• 2 8-футовые элементы решетки: 7 долларов США.28
• Жидкий гвоздь: 2,52 доллара
• Отделка: 8,52 долл. США

Проект:

Сначала снимите дверцы шкафа и снимите нижнюю часть шкафа. Еще выбил переднюю опору. Теперь вам может быть интересно, почему бы мне просто не снять центральный шкаф. Я не мог. Боковые и средние шкафы — одно целое — облом! Если вам посчастливилось иметь отдельный центральный шкаф, все, что вам нужно сделать, это удалить эту секцию.

Я уверен, вы заметили, что я не передвигал плиту (и даже чайник). В прошлом году мой муж сломал варочную панель, так что у нее только одна работающая горелка. Пожалуйста, пожалуйста, переместите или хотя бы накройте свою плиту перед тем, как приступить к этому проекту.

После демонстрации и очистки решите, насколько далеко вы хотите, чтобы вытяжка выступала наружу. Я поиграл с несколькими длинами, прежде чем выбрать 16 дюймов. Затем установите две боковые опоры, выровняйте их и прикрепите к соседним шкафам с помощью пистолета для ногтей.

Добавьте переднюю и заднюю опоры.

Помните, я сказал, что вентиляционное отверстие идеально подходит? Ну из-за этого мне пришлось прикрепить дефлекторы сбоку от опор. Поскольку все вы будете покупать вентиляционные отверстия, размер которых меньше предусмотренного места, я бы рекомендовал сделать следующее:

Измерьте ширину ваших шкафов спереди и сзади (они должны быть одинаковыми, но иногда они могут отличаться на 1/2 дюйма или около того).

Отрежьте две опорные балки до этой ширины.

Затем отрежьте две опорные балки до общей длины, которую вы выбрали для вытяжки (для меня она составляла 16 дюймов).

Соедините опоры вместе, создав коробчатую раму. Делайте это вне шкафа (в своей мастерской).

Затем отрежьте кусок фанеры толщиной 3/4 дюйма до общей ширины и длины готовой рамы коробки. Установите вентиляционное отверстие поверх фанеры и нарисуйте контур. Вырежьте очерченный участок.Прикрепите фанеру к нижней части рамы коробки.

Прикрепите раму коробки к шкафу.

Теперь мы все на одной странице!

Прикрепите вентиляционное отверстие к опорам.

Установите вентиляционное отверстие (т. Е. Заглушите его, при необходимости прикрепите наружное вентиляционное отверстие и т.д.).

Затем добавьте переднюю грань к нижней опоре. Он должен быть примерно на 1/2 дюйма длиннее опоры и должен быть скошен под углом 45 градусов с обоих концов.

Затем измерьте количество выступающих опор на стороне и вырежьте лицевую часть лицевой стороны для каждой стороны (снова со скошенными краями).

Прикрепите более тонкую лицевую сторону к верхней части каркаса шкафа (передняя часть верхней лицевой стороны имеет такую ​​же длину, что и передняя нижняя грань, и на концах должна быть скошена).

В зависимости от того, насколько далеко выступает ваша верхняя передняя часть лица, вам также необходимо будет обрезать боковые лицевые панели для верхней части.

Измерьте длину между верхней и нижней лицевыми панелями и отрежьте три опорных балки до этого размера. Прикрепите их к задней части лицевых фасадов (я скошил концы досок так, чтобы они прикреплялись сразу за лицевыми фасадами).

После добавления опор измерили открытую площадь от внешней стороны левой опоры до внешней стороны правой опоры и от передней поверхности до низа.

Используя эти размеры, вырежьте квадрат из фанеры.

Прикрепите фанеру к опорам с помощью пистолета для ногтей.

Поскольку капот наклонен, фанера должна располагаться сразу за верхней и нижней лицевыми поверхностями.

Затем определите угол наклона боковин.За неимением лучшего варианта я свернул кусок картона и вырезал его по размеру.

Используя изящный картонный шаблон, нарисуйте узор на куске фанеры и вырежьте. Прикрепите к опорам с помощью пистолета для ногтей.

Мои были несовершенными, но в этом и не было необходимости (решетка и герметик закроют края).

После прикрепления боковин отшлифуйте всю вытяжку.

Затем отрежьте два куска решетки на ширину центральной части фанеры (убедитесь, что они скошены по краям).

Измерьте длину между верхней и нижней частью решетки и отрежьте 5 частей решетки до этой длины. Присоедините к передней части фанеры одинаковыми сегментами. Убедитесь, что у вас есть решетка на каждом краю — это поможет «замаскировать» несовершенные боковые части.

Если вы хотите украсить его, добавьте обрезку на верхнюю и нижнюю фасады. Я взял немного отделки из гаража. Не стесняйтесь проявить творческий подход и сделать это по-своему.

После уплотнения и заполнения лунок отшлифуйте, загрунтуйте и покрасьте.Тогда сядьте поудобнее и полюбуйтесь своей ручной работой!

Вот и все! Через четыре часа и 50 долларов моя кухня приобрела много индивидуальности.

Для экономных домашних мастеров, вот как снизилась стоимость.

• Панель из березовой фанеры: 10,67 долл. США
• 1 X 2 X 8 опорных плат: 2,61 доллара США
• Сосновая доска 1 x 3 X 8 (для верхней стороны): 5 долларов США.43
• 1 X 4 X 8 сосновых досок (для нижней поверхности): 8,64 долл. США
• 2 8-футовых элемента решетки: 7,28 доллара США
• Жидкий гвоздь: 2,52 доллара
• Отделка: 8,52 долл. США
• Итого: 45,67 $!

Примечание. Без молдинга короны. Я все равно заменял все это в своих шкафах, так что он у меня уже был под рукой.

Джилл, мне это нравится! Какое отличное обновление для таких небольших вложений, как времени, так и денег.Я люблю кухни с индивидуальностью!

Посетите Джилл в The Rozy Home и узнайте, чем она занимается у себя дома!

ОБНОВЛЕНИЕ: Джилл покрасила свою вытяжку, чтобы она выглядела как великолепные металлические вытяжки в сельском стиле. Так прекрасно! Ознакомьтесь с подробностями здесь.

• Pinterest
• Facebook
• Twitter

Remodelaholic является участником программы Amazon Services LLC Associates, партнерской рекламной программы, предназначенной для предоставления сайтам средств зарабатывать рекламные сборы за счет рекламы и ссылок на Amazon.com. Пожалуйста, ознакомьтесь с нашим полным раскрытием здесь.

Опубликовано: 23 декабря 2013 г. В рубриках: Гостевые блоггеры, Как, Кухня, Учебники с метками: Кухня

О Кассе

Кэссити вместе со своим мужем Джастином начала Ремоделоголик, чтобы поделиться своей любовью к сбивание стен вместе. С тех пор Remodelaholic стал отличным сообществом и ресурсом для всех, кто хочет знать, как сделать свой дом строительного уровня КРАСИВОЙ при ограниченном бюджете!

Моя кухня своими руками: как я построил вытяжку над существующим шкафом

Так скажи мне. . . Вы мечтали обновить свою строительную кухню? У вас ограниченный бюджет? Если вы ответили утвердительно, я приглашаю вас продолжить чтение, потому что я собираюсь поделиться с вами, как я снял свою микроволновую печь сверх диапазона, установил вытяжной колпак и построил вытяжку над моим существующим шкафом за три дня! !! Я знаю, что этот пост ДОЛГО просрочен, и это главным образом потому, что это ДОЛГОЙ пост, так что я не хочу ничего говорить, и если я что-то упустил или у вас есть какие-либо вопросы, не стесняйтесь спрашивать :).

Раньше я объяснял, как я склонен быстро переходить к проектам, и этот проект ничем не отличался.Я сделал много снимков, но, кроме снятия микроволновой печи, я сделал это сам, поэтому большинство снимков не «красивы».

Мой муж и сын помогли мне начать, убрав старую микроволновую печь. Он начал действовать, и наш первоначальный план состоял в том, чтобы заменить его, когда мне пришла в голову идея построить вытяжку. Вот откуда я черпал вдохновение: здесь и здесь. Мы смогли вынуть микроволновую печь и купить микроволновку поменьше, которую мы храним в шкафах для хранения вещей — она ​​идеально подходит!

Когда дело дошло до стилей вытяжек, я не мог выбрать между двумя стилями, и фактически передумал, когда создавал их.

Когда микроволновка выключилась, я попросил мужа отключить розетку, чтобы показать мне провода для установки вытяжного колпака. Мы выбрали это венчание Broan, у которого внизу есть кнопки, чтобы они были легко доступны.

Установить вытяжку было действительно довольно просто, как установку осветительного прибора. Честно говоря, самым сложным для меня было вывернуть винты, чтобы установить его на место. Проложив провода через отверстие в нижней части корпуса (через которое проходили предыдущие микроволновые провода), я подключил их и убедился, что все работает и работает.Поскольку я планировал построить вытяжку поверх существующего шкафа, я вырезал в верхней части шкафа отверстие (не показано), чтобы при необходимости иметь доступ к проводке.

Как вы можете видеть, мне нужно было отремонтировать стены с помощью анкеров для микроволновой печи, а также немного почистить, что было одной из основных причин, по которым я хотел убрать микроволновую печь, это постоянно был жирный беспорядок, который, как мне кажется, был сделать с неправильной проблемой вентиляции.

В то время как большинство людей все планируют, я в большей степени работаю над собой и строю свою раму по ходу дела, а не заранее строю раму и устанавливаю ее.

Я начал измерять и резать 1 × 2 на глубину вытяжки плюс один дюйм (просто исходя из личных предпочтений). Оглядываясь назад, я понял, что вентиляция с верхними элементами управления могла сработать, оставив дополнительное пространство для ваших пальцев, и могла бы сэкономить мне немного денег, но это тоже личное предпочтение.
1 × 2 были прикреплены к внутренней части шкафов, которые обрамляют вентиляционную решетку, с помощью 1,5-дюймовых гвоздей и моего пистолета для гвоздей Campbell Hausfeld.

Затем я измерил, вырезал и прибил гвоздями 1 × 2 по ширине вентиляционного люка, чтобы построить полурамку.Вот тут-то и пришел муженек и решил, что ему нравится идея наклонной вытяжки в отличие от более квадратной вытяжки, которую я планировал построить. Я принимаю большинство дизайнерских решений в доме, поэтому я решила отдать ему это. Поэтому я добавил две скошенные рамы 1 × 4 и прибил их к каждой из верхней части шкафа, и они будут опираться на переднюю часть рамы 1 × 2 (см. Выше).

Для измерения угла я использовал кусок картона, чтобы сделать шаблон.

Я просто поднял его и согнул над 1 × 4, пока он не оставил след, а затем обрисовал и вырезал форму на куске березовой фанеры.

Я повторил этот процесс для другой стороны и прибил его к раме.

Между тем. . . Кайл работал над организацией нижних шкафов. . . Я на самом деле даже не пытаюсь организовать этот шкаф, этот шкаф принадлежит ему, и у него есть часы, ну минуты веселья, выкидывая все из шкафа несколько раз в день.

Для передней части я измерил ширину вентиляционной решетки и длину 1 × 4 (до скошенной короткой кромки, хотя я считаю, что мне следовало сократить ее здесь, я объясню почему позже.Оглядываясь назад, я бы хотел, чтобы эта деталь была вырезана в магазине, чтобы гарантировать прямые края.

Как видите, мое лезвие для моей пилы было немного затупленным, что привело к некоторому расколу дерева. Так что я отшлифовал его, как мог.

Я изготовил молдинг для фоторамки для передней части вытяжки. Я собирался добавить еще, но решил отложить, потому что хотел более простой вид.

В этот момент я действительно начал импровизировать.Я добавил несколько прокладок по бокам, чтобы они служили формовкой, а также заделал швы и отверстия для гвоздей.

Этот кусок накладки на плиту был установлен под вытяжным колпаком, чтобы закрыть эти открытые швы, и в целом сделал вытяжку более законченной после конопатки. Вы можете увидеть это на картинке ниже (хотя она немного размыта).

Затем я добавил искусственный молдинг короны, вы можете прочитать все об этом здесь.

Я также «снял снятую пленку» боковые стороны вытяжки с dry dex, чтобы сгладить неровные края грубого пильного диска.

Краска была следующей. У меня возникла небольшая дилемма, потому что я не знала, что мне делать с обоями на фартуке, которые раньше приставали к дну микроволновой печи. Я не хотел все это разбирать, во всяком случае, пока что, поэтому решил просто раскрасить все это белым цветом своих шкафов.

Затем я добавил решетку, чтобы закончить внешний вид. После того, как его закрасили, похоже, что он всегда должен был выглядеть так.

И вот вам простая и функциональная крышка вытяжки!

Сделай сам, изготовленный на заказ прямой вытяжной колпак со вставкой из зефира / Create / Enjoy

В настоящее время я вижу много выступающих вытяжек, и часто они не совсем соответствуют шкафам (или они сильно контрастируют, как дерево или плитка!).Вид, который исходит от компании по производству шкафов, часто для меня слишком традиционен / банален … Думаю, я хотел испытать себя! Если вы делаете полностью индивидуальную кухню с индивидуальными шкафами, изготовленными опытным плотником, вы можете иметь любую красивую форму, какую захотите! Мы не профессиональные краснодеревщики, но хотели чего-то уникального.

Мне нравится, как выглядят вытяжки с прямыми стенками в моей коллекции кухонь Pinterest … Я думаю, что некоторые из них сделаны из гипса, гипсокартона, панелей … Я понял идею МДФ из этой публикации в Instagram.Я также воспользовался этим уроком, в котором использовались панели с пазом и гребнем. Но я не мог найти туториал, который бы точно соответствовал тому, что мы хотели, и не мог сказать, как закончить края и углы … ну, мы разобрались!

Встроенный вытяжной колпак с прямыми стенками и вставкой из зефира

Вам понадобится:

• Вентиляционная вставка (мы использовали 30-дюймовую версию этой модели от Zephyr [30-дюймовая версия не имеет обновленной фотографии]). В отличие от стандартной настенной или островной вытяжки, элементы управления вытяжкой расположены на нижней стороне.Ознакомьтесь с другими функциями и параметрами вставок Zephyr здесь.
• 2×4
• МДФ (мы использовали этот материал толщиной 1/4 дюйма — он легче и лучше помещается между нашими шкафами)
• Угловая планка
• Наклейка
• Пистолет для ногтей
• Настольная пила
• Головоломка
• Стандартные инструменты / материалы — сверло, винты, рулетка, краска, шпатлевка, герметик и т. Д.
• Корона, как на остальной кухне, если используется

Перед тем, как вы начнете: Хотелось бы, чтобы мы сделали это лучше, но теперь мы знаем и можем предоставить этот важный отказ от ответственности.Большинство вытяжек имеют размер 30 или 36 дюймов, как и ваш ассортимент. У нас была 30-дюймовая вставка Monsoon Mini, которая подходит для диапазона более 30 дюймов, как у нас, и на самом деле имеет ширину 28,5 дюйма. На самом деле у нас было отверстие шириной 31,5 дюйма над нашим диапазоном и между нашими верхними шкафами, к счастью … (у нас было использовали несколько крошечных деталей-заполнителей по обе стороны диапазона внутри базовых шкафов). Но это означает, что для рамы 2×4 и МДФ это всего 3 дюйма.

Мы использовали самый тонкий вариант МДФ (1/4 дюйма с каждой стороны), но 2×4 имеют глубину 1,5 дюйма (3 дюйма с каждой стороны), поэтому мы пришлось снизить 2х4 до 1.25 дюймов глубиной. Вы увидите.

Теперь все подходит как перчатка, НО мы не устанавливали какие-либо детали на внутренней стороне шкафов, поэтому мы не могли использовать какую-либо опорную накладку вокруг рамы, потому что тогда шкаф двери не открывались. Это нормально, это работает для более современного вида, к которому мы стремимся, но главное, вы должны сделать эти измерения (с точностью до 1/4 дюйма!), прежде чем устанавливать шкафы!

Инструкции:

1. Постройте каркас. Если у вас достаточно места, это может быть так же просто, как собрать нижнюю и верхнюю рамы 2×4 и скрутить их вместе.

Для нас это потребовало распиливания всех 4 сторон 2×4 (2 снизу, 2 сверху) настольной пилой. Посмотрите на крошечную тень, которую сокращает Джейсон! Когда он отрегулировал его, он составлял около 1/4 дюйма.

Вверните прямо через боковые стороны нижней и верхней коробки, затем просверлите диагональные направляющие отверстия и ввинтите под углом, чтобы прикрепить вертикальные стороны.

Сухая посадка! Проверьте горизонтальность вверх / вниз, по бокам и спереди назад.

2. Покрасьте МДФ. Первый прайм. Нашей готовой коробки было всего 22.25 дюймов в глубину, так что мне не пришлось красить МДФ по всей ширине, кроме передней части.

Я использовал 1 слой грунтовки и 2 слоя полуглянцевой краски для отделки, затем мы подкрасили ее еще раз после установки.

На этом этапе вы также можете покрасить угловую отделку и разметку, но мы еще не определились с нашим.

3. Обрежьте МДФ по размеру и прикрепите коробку с двух сторон. Режьте ОЧЕНЬ точно и аккуратно. Мы должны были быть особенно осторожны с этим, потому что мы не использовали молдинг на нижнем крае нашего кожуха из-за проблемы с зазором двери шкафа.Нам нужен был идеально ровный ровный край МДФ. Настольная пила снова.

Установите левую и правую стороны, забив в нескольких местах гвоздем.

ВАЖНАЯ ИНФОРМАЦИЯ: Оставьте выступ 1/4 дюйма внизу, чтобы край нижней части МДФ (с большим отверстием для вентиляционного колпака) был скрыт боковыми частями. обрезать внизу.)

Также добавьте прокладки, если необходимо … наша стена была неровной, поэтому мы добавили пару частей в верхней части рамы.

Точно так же, как если бы вы устанавливали шкафы … найдите свои шпильки, просверлите пилотные отверстия, удерживайте / выровняйте, вкрутите (2 фотографии вверх, вы можете видеть, что мы закручивали винты в раме, где, как мы знали, были шпильки). очень длинные винты (4,75 дюйма), чтобы убедиться, что мы полностью прошли через 2х4, прокладки и штукатурку.

По бокам есть выступ 1/4 дюйма.

4. Установите вставку! Удерживая его на месте, выровняйте; затем закрутите винтами / отверстиями из комплекта.Это действительно очень просто и понятно, и к вставке прилагается инструкция по установке в шкаф или раму.

Вы снимаете крышки для установки, как если бы вы их чистили, чтобы винты были легко доступны.

5. Проволока и проветрить вставку. Электрическая часть и воздуховоды будут скрыты за передней панелью, поэтому убедитесь, что она работает.

6. Установите передний и нижний MDF. Снова гвоздь.

Отрежьте нижнюю часть рамы точно по отверстию вставки вентиляционного колпака с помощью лобзика (это легко, так как это прямоугольник, и вам дают размеры в руководстве, и вы можете измерить).

Также убедитесь, что вы закрасили внутренние края — вы можете видеть, что сзади мы пропустили пару пятен, и их сложнее подправить позже.

7. Установите коронный молдинг. Я не делал никаких снимков этого этапа, поэтому вот его готовый снимок: вы можете видеть, что молдинг короны прикреплен прямо к плоским плоскостям вставки, а угловая планка упирается в коронку.

8. Установите разметочный молдинг, затем угловую накладку . Снова гвоздь. Теперь вы можете заполнить ВСЕ отверстия от гвоздей шпатлевкой.

Все края заделать, как у стены, до самой вставки.

Вот несколько этикеток, на которых указаны детали, составляющие чистовую отделку.

Вот и все !!!!!

Честно говоря, мы оба очень гордимся этим проектом и любим использовать вентиляционные отверстия !!

Он имеет несколько настроек для вентилятора и освещения. Сейчас я использую на нем больше света, чем на остальном на кухне, потому что слишком поздно, но мне нужно сфокусированное освещение там, где я готовлю.

Вставки в вытяжку не так распространены, как стандартные настенные вентиляционные отверстия из нержавеющей стали, поэтому вы не можете купить их в IKEA или другом магазине со скидками. Мне нравится Monsoon Mini, потому что он имеет все необходимые нам функции, но не слишком много наворотов, поэтому он по-прежнему доступен. (Мы снова использовали 30-дюймовую версию этой модели [30-дюймовая версия не имеет обновленных фотографий]).
На нашей старой кухне была комбинация микроволн и вытяжки, которая была ГРОМКОЙ и, казалось, не сильно способствовала перемещению воздуха. Кроме того, крышки было трудно снять и очистить, поэтому они обычно были жирными и грязными.Эта вентиляция — огромное улучшение во многих отношениях, мы просто ущемляем себя !!

Спасибо Zephyr, предоставившей нашу вставку в обмен на этот пост!

Изготовление индивидуального кафельного покрытия для вытяжного шкафа с рециркуляцией

Когда мы подошли к завершению работы над кухней Фуллмера (стремясь закончить завтра, за исключением некоторых помещений, кладовых и т. Д.), Мы так рады вместе все маленькие части этого проекта, чтобы поделиться. Одна из тех частей, которыми мы хотели поделиться сегодня, — создание индивидуального кафельного покрытия для вытяжки для вытяжки Cafe Appliances.

Есть, конечно, несколько способов сделать крышку вытяжки. Чаще всего вы использовали фанеру 3/4 для шкафов и шурупы для шкафа, чтобы сформировать коробку вокруг вытяжки, но на этот раз мы пошли другим путем. Поскольку мы хотели выложить плиткой все покрытие, а вытяжка должна была свисать с потолка, я хотел уменьшить массу, сохраняя при этом прочную конструкцию. Кроме того, поскольку мы делали вытяжку с рециркуляцией воздуха (вставка, которую мы использовали, может быть любой, но мы пошли с рециркуляцией, потому что это передняя и центральная часть их дома, и они не хотели, чтобы вентиляционное отверстие торчало), мне пришлось модернизировать это немного, я хотел легкий доступ для подключения выхлопа после того, как капот был на месте.По этим причинам я выбрал для каркаса пиломатериал размером 2 × 3.

1. Сборка каркаса
Всякий раз, когда я создаю индивидуальную вытяжку, я предпочитаю строить ее непосредственно вокруг самой вытяжки, вместо того, чтобы проводить измерения и надеяться, что все получится правильно. Сначала я обрамил переднюю и боковые стороны, оставив заднюю часть открытой, чтобы капюшон плотно прилегал к задней стенке.

Затем я отложил это в сторону и повторил процесс, но на этот раз я снял рамку с капюшона и добавил заднюю часть, чтобы закрыть опору.Этими частями будут нижняя (обрамлены передняя и боковые стороны) и верхняя (обрамлены все четыре стороны) конструкции. Затем я добавил четыре вертикальные опоры по углам, чтобы создать коробку.

Так как мы хотели выложить капюшон плиткой, мне нужно было добавить слой Durarock 1/4 дюйма снаружи. Чтобы сохранить устойчивость, я добавил вертикальные опоры, оставив зазоры не более 10 дюймов.

2. Обеспечьте надлежащую вентиляцию
Вытяжной колпак предназначен для перемещения определенного количества воздуха, и при планировании вентиляции убедитесь, что вы поддерживаете соответствующий воздушный поток.Наша вытяжка Cafe Appliances поставлялась с 8-дюймовым воздуховодом и предлагала вентиляцию через переднюю часть вытяжки, ближе к верху. Посещая домовладельцев, мы не хотели иметь большое, хорошо видимое отверстие на передней части нашей плиточной вытяжки, поэтому мы решили создать индивидуальный воздуховод, чтобы разделить воздушный поток и сузиться до двух 4-дюймовых вентиляционных отверстий.

Примечание: Это был компромисс с пониманием того, что мы будем иметь немного более громкий шум ветра из-за уменьшения воздушного потока, но мы чувствовали, что это не будет достаточно значительным сокращением, чтобы отрицательно повлиять на повседневную жизнь. -дневное функционирование вытяжки.Разумеется, каждый домовладелец должен сделать этот выбор для себя.

Любой, кто когда-либо пытался найти круглый четырехдюймовый вентиляционный регистр, вероятно, обнаружил то же самое, что и я, — на самом деле они их не делают. Или, по крайней мере, они не настолько распространены, чтобы их можно было найти ни в одном из крупных хозяйственных магазинов. Но у них есть канализация.

Очевидно, что это «хакерский прием», но он работал на удивление хорошо. Он не только был белым и хорошо вписывался в плитку, но и поставлялся с гайкой и шайбами, которые можно было затянуть поверх Durarock, чтобы он держался на месте.

Я оставил переднюю часть крышки открытой на этом этапе, чтобы я мог закончить установку всей вентиляции после того, как она была повешена и закреплена. Но вот посмотрите на окончательную вентиляцию:

Я выбрал 4-дюймовую гибкую трубку, обычно используемую для вентиляционных отверстий сушилки. Используя это, я мог подоткнуть вентиляционное отверстие как можно ближе к потолку, обеспечивая гибкость при фактическом размещении вентиляционного отверстия. Я закрепил их с помощью больших хомутов и ленты из фольги.

3. Установите крышку на потолок
Установить крышку просто, но для этого потребуется дополнительный набор рук.Отрежьте две доски, которые подходят к верхней части покрытия по бокам (или спереди, в зависимости от направления потолочных балок — опоры должны быть перпендикулярны балкам потолка). Удерживая крышку в нужном месте, отметьте потолок по всей внутренней части рамы, а затем отложите крышку в сторону. Закрепите монтажные доски прямо на балках потолка, выровняв их по внутреннему краю линии, которую вы отметили, удерживая крышку на месте.

Из-за веса эти опоры ДОЛЖНЫ быть прикреплены непосредственно к балкам.Удерживайте крышку на месте, чтобы она скользила вокруг монтажных плат, затем прикрепите крышку к доскам с помощью 3-дюймовых шурупов для дерева, расположенных на расстоянии 6-8 дюймов друг от друга.

4. Установите вытяжку

Поднимите вытяжку на место и закрепите ее на крышке. Прикрепите вентиляционное отверстие и завершите его ограждение, добавив Durarock спереди и соединив углы сетчатой ​​лентой и раствором. Дайте высохнуть в течение ночи.

5. Облицовка крышки
Мы решили скосить все углы вытяжки и перенести плитку также на нижнюю губу, так как там была голая древесина.В качестве альтернативы вы можете просто использовать готовую краевую плитку. Используя настольную пилу, сделайте квадратный надрез размером 1/2 дюйма по краю оставшихся пиломатериалов размером 2 × 3. Используйте это, чтобы построить ригель для плитки и прикрепить ее к основанию крышки.

Начните укладывать плитку снизу (мы использовали настенную плитку Cloe от Bedrosians), центрируя первую плитку и выходя оттуда. Обязательно подрежьте нижний ряд так, чтобы верхняя линия раствора совпадала с линиями раствора на стене. Кроме того, есть несколько способов обработки краев, но мы скошили плитки, и это отлично сработало.При накатывании не забудьте спланировать разрезы так, чтобы по углу оставался раствор.

Мы сделали видео, в котором рассказали о некоторых особенностях крышки вытяжки, а также показали процесс укладки плитки до затирки! которые вы можете увидеть ниже.

Весь процесс занял 3 дня. Строительство покрытия заняло целый день, укладка плитки заняла несколько часов на второй день, а затирка швов заняла около часа на третий день. В целом это был очень доступный проект, который придал этой и без того особенной кухне еще один интересный элемент, но не отвлекал внимание от окружающих элементов.Мы с Жюлем все время говорим, что эта кухня определенно наша любимая кухня, которую мы делали (в том числе и наша собственная), и каждый шаг только подтверждает это.

Примечание. В этом посте я не стал рассказывать о размерах крышки вытяжки, потому что это, вероятно, не имеет отношения к крышке, которую вам нужно сделать для вашего пространства. Ваша вытяжка будет другого размера, а ваши потолки — другой высоты. Запланируйте расстояние 28-36 дюймов между верхней частью вашего диапазона и нижней частью крышки капюшона (максимально приближаясь к 36 дюймам) и выполните описанные выше шаги, чтобы помочь вам создать что-то, что идеально впишется в ваше собственное пространство.
