Вентиляция в погребе с одной и двумя трубами, видео схемы вытяжки

Для соблюдения условий хранения овощей в подвальном помещении требуется создание и поддержание в нем определенного температурно-влажностного режима. Монтаж сложной вытяжки в небольшом подполье финансово нерентабелен, так как верно установленная вентиляция с одной и двумя трубами справится с данной задачей.

Оглавление:

  1. Когда нужно вентилирование?
  2. Критерии выбора
  3. Преимущества и недостатки
  4. Описание однотрубной конструкции
  5. Применение двухтрубных схем

Необходимость обустройства

Конструктивное устройство подполья таково, что без выполнения определенных норм оно довольно быстро приходит в негодность.

1. Внутри скапливается конденсат, который:

  • формирует идеальную среду для развития гнилостного и плесневелого грибков;
  • разрушительно действует на несущие строительные элементы фундамента;
  • приводит к тому, что использование помещения становится опасным.

2. Для нормального хранения овощей и фруктов предусмотрен температурный режим, варьирующийся от 1 до 4°C. От того, насколько точно выверен отток и приток воздушных масс, особенно когда приходит зима, зависит срок сохранности полезных качеств урожая.

3. Процесс разрастания плесневелого грибка, загнивание продуктов может стать причиной неприятного затхлого запаха из подвала, привести к развитию у людей, пользующихся им, аллергических реакций и даже астмы.

Основные коммуникации, в том числе электро- и газоснабжения, проводятся по цокольному этажу. Высокое скопление в погребке углекислого газа станет причиной коррозии их защитных оболочек и самовозгорания.

Содержание

  1. Рекомендации по выбору системы воздухообмена
  2. Плюсы и минусы разных типов вентилирования
  3. Какой канал закрывать на зиму, нюансы вытяжки с двумя трубами

Рекомендации по выбору системы воздухообмена

Они разделяются на естественные и искусственные.  Выбор обосновывается несколькими факторами:

  • назначение подполья;
  • климатические условия;
  • финансовые возможности.

Тип системыПринцип функционирования
ЕстественныйНаибольшая эффективность достигается в холодное время года. Для качественной циркуляции требуется изрядная разница между температурой внутри и снаружи воздуховода. Недостатком является необходимость постоянно следить за температурным режимом погребка во избежание его промерзания.
КомбинированныйРекомендуется в районах с теплым климатом, так как с усилением жары на улице вентиляция может полностью прекратиться.
ИскусственныйПрименяют в случае нехватки созданного естественным путем притока-оттока, а также когда устраивается сложный воздухообмен.

Вентилирование путем природной циркуляции воздуха построено на основных законах физики и поэтому осуществляется за счет разницы температуры и давления внутри помещения с атмосферными параметрами.

1. При проектировании учитывается:

  • материал, используемый при строительстве подвала, так как бетонные постройки хуже поддаются естественной вентиляции, чем деревянные и кирпичные;
  • способ отделки стен: нанесенные штукатурные растворы и покраска уменьшают их воздухопроницаемость.

2. Длина трубы и ее диаметр зависят от площади помещения и берутся из расчета 25-26 см2 сечения воздуховода на 1м2.

3. Вытяжка выполняется из труб, материал которых обладает высокими эксплуатационными характеристиками. Это может быть асбест, пластмасса и оцинковка квадратного либо круглого сечения. Возможно самостоятельное изготовление деревянного короба из досок толщиной 3-4 мм.

ВидХарактеристики
АсбестоцементныеВлаго- и морозоустойчивы, не подвержены коррозии, но большая масса требует дополнительного крепления. Монтаж несложный, нужна осторожность из-за хрупкости.
Оцинкованный металлПрост при установке, имеет сравнительно небольшой вес, при надлежащих условиях устойчив к коррозии, огнеупорен.
ПластиковыеГладкая внутренняя и наружная поверхность делают их простыми в обслуживании. Легкие, влагоустойчивые, срок эксплуатации – не менее 25 лет. Запрещена установка в помещениях с высокой опасностью возгораний.
ДревесинаУдобна в работе, имеет небольшой срок использования, подвержена гниению, легковозгораема.

Вытяжка должна быть выполнена грамотно, так как ее слабая работа не позволит создать нужный микроклимат, а сильная становится причиной сквозняков.

Плюсы и минусы разных типов вентилирования

При безостановочной циркуляции воздуха температурно-влажностный режим будет стабильным, однако в холодное время года может произойти вымораживание помещения.

1. Канал необходим для удаления влаги, запаха и ядовитых соединений.

2. Приточная труба обеспечивает поступление свежего воздуха во внутреннее пространство погребка.

3. Однотрубная система является простейшим способом, который имеет свои плюсы и минусы:

  • положительная сторона – это дешевизна вытяжки и относительная простота установки;
  • недостатком считается то, что полноценный воздухообмен проблематичен из-за слабого притока.

Если погребок имеет небольшой размер, то рекомендуется устанавливать такой вариант. Воздуховод надо разделить на отдельные вентиляционные отверстия.

4. Монтаж двухтрубного вида предпочтительней из-за возможности обеспечить большую сохранность находящихся в подполье провианта и вещей, но требует больших денежных расходов.

Правильная конструкцияприблизительно 2 раза за час полностью меняет воздух в помещении. Схема контура с естественной циркуляцией закладывается в проект на начальной стадии его создания.

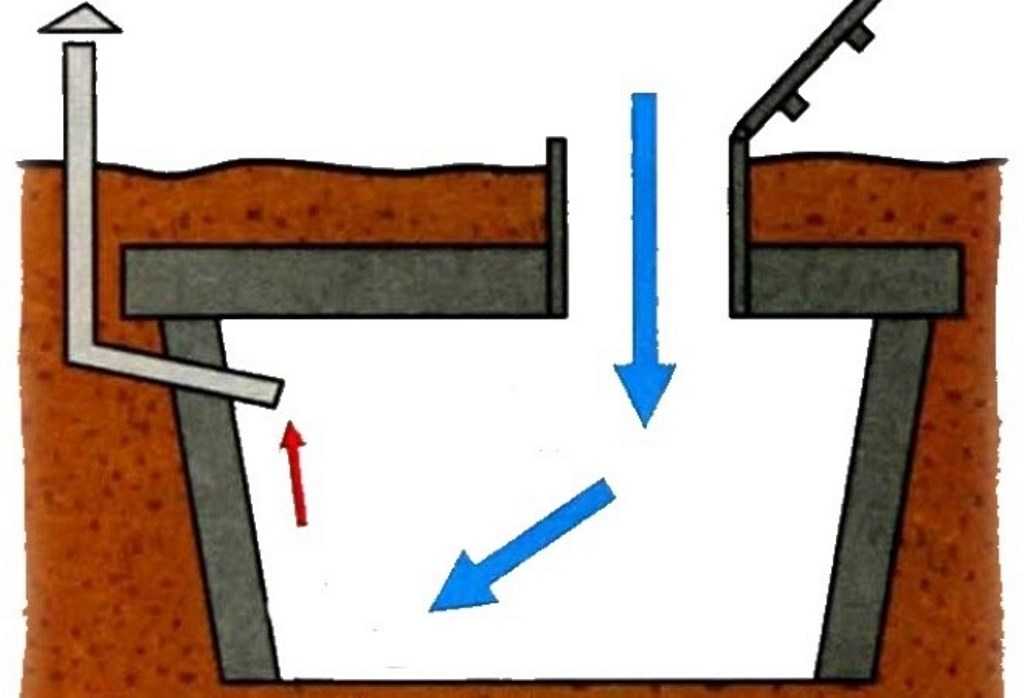

В каких случаях можно обойтись одной трубой и определение диаметра

В отдельно расположенном погребе с малой площадью, а также в находящемся под гаражом или сараем производится монтаж однотрубной системы. Верх ее должен выходить на расстоянии не менее 80-100 мм от конька крыши.

  • В сооружении с периметром 2х3 или 3х3 м необходимо возведение конструкции, сечение которой – не менее 150х150 мм, с ветроулавливателем на конце.
  • Вытяжка обязательно делится напополам проходящей по всей длине вертикально расположенной перегородкой.
  • По одному отсеку воздух попадает внутрь помещения, по второму – выходит из него наружу, поэтому для каждой части делается отдельная заслонка, которая закрывается.
  • Перед тем, как завершить монтаж, надо проверить циркуляцию. Для этого можно задымить подполье и проследить за темпом очистки.

Чтобы система функционировала правильно, нужно произвести точный расчет диаметра воздуховодов для вентиляции.

  • Площадь подполья должна быть пропорциональна поперечному разрезу трубы и составлять 1м2/26 см2.
  • Диаметр трубы в 1 см равен 13 см2 сечения, отсюда: (Sпомещ х 26 см2)÷13. Если S подвала равна 9 м2, то получится (9х26)÷13=18, значит, величина поперечного разреза должна быть не менее 18 см.
  • Вентиляционные трубы берутся на 1-2 см больше полученной величины. Для S=9 м2 надо брать материал с сечением 19-20 см.

Со стороны улицы канал располагается в местах, доступных обдуванию сильными потоками ветра, иначе он будет бездействовать.

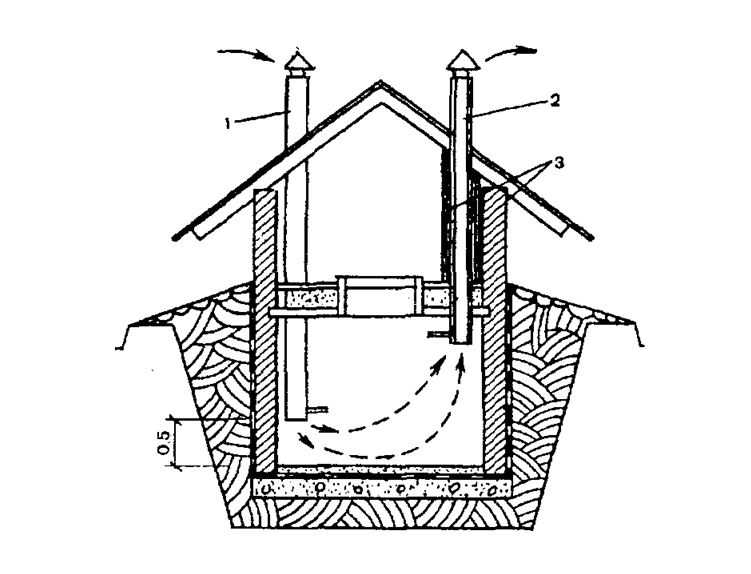

Какой канал закрывать на зиму, нюансы вытяжки с двумя трубами

Использование двухтрубной конструкции для формирования полноценной приточно-вытяжной системы требует максимально точного расчета, поэтому желательно предварительное создание схемы.

  • Для равномерного воздухообмена устанавливаются каналы с равным сечением. Если необходимо осушение погребка или избавление от затхлого запаха, то у выводящей диаметр должен быть большим.
  • Чем меньше изгибов и поворотов, тем лучше будет проветривание.
  • Оптимальный температурный режим и циркуляция достигаются за счет максимального удаления вытяжек друг от друга. Предпочтительнее размещать их в разных концах помещения.
ВидУстановкаНюансы
ВытяжнаяНижний конец находится на расстоянии 150 см от пола, как можно ближе к потолку.

Выводной канал для усиления тяги закрывается сеткой или к нему крепится дефлектор.

1. Вентиляционные отверстия труб должны иметь разницу высоты не меньше 100 см.

2. Приточный канал подполья на улице находится ниже вытяжного.

3. Воздушные массы образуют конденсат: когда приходит зима, он, остывая, превращается в иней. Уличный конец требует обязательного утепления.

4. Для удаления конденсата в нижнюю часть вытяжной трубы монтируется сливной кран.

ПриточнаяВытяжка должна быть на высоте от пола около 30-50 см. Внешний конец поднимается над крышей максимум на 25 см.

Если канал устраивается в перекрытии подвала, то снаружи на него крепится решетка, защищающая от проникновения грызунов.

Для того чтобы регулировать интенсивность перемещения воздуха, нужно открывать и закрывать заслонки, установленные на находящиеся внутри помещения концы вытяжек.

Вентиляция в погребе своими руками: схема и особенности устройства

Перейти к содержимому

Содержание

  • 1 Правильный микроклимат в помещении погреба
  • 2 Вентиляция в погребе: принцип работы
  • 3 Вентиляция в погребе своими руками: ключевые акценты
    • 3.1 Какие трубы подойдут
    • 3.2 Обязательная теплоизоляция
    • 3.3 Вентиляция из досок
  • 4 Как сделать вентиляцию в погребе дома?
  • 5 Правила установки вентиляции погреба в доме
  • 6 Проверка вентиляции на эффективность

Правильная вентиляция – залог хорошего микроклимата помещения. Отсутствие сырости, грибка, плесени, поддержание температурно-влажного режима являются показателями корректной работы системы. Принимая решение о строительство домашнего погреба нужно предусмотреть все нюансы, чтобы в итоге получить соответствующий режим хранения фруктов, овощей, консервированной продукции.

Правильный микроклимат в помещении погреба

В погребе должен поддерживаться определенной тепловлажностной баланс

Лучшая вентиляция, которая оправдана по всем параметрам, для строительства погреба с естественным воздухообменом. Требования, которым должно соответствовать помещение для хранения продуктов:

  • Надлежащая влажность воздуха. При повышенной влажности: продукты быстро портятся, в помещении образовывается плесень. Избежать этого поможет правильно устроенная гидроизоляция.
  • Необходим приток свежего воздуха и отвод отработанного.
  • Не должно быть перепадов температур, во избежание подмерзания продуктов, а также образования сырости.

Вентиляция в погребе: принцип работы

Для правильной работы вентиляционной системы, в погребе предусматриваются два отверстия, которые предполагают приток и отвод воздушных масс. В эти отверстия подводятся трубы необходимого диаметра и длины. Потому, при проектировании системы очень важен правильный расчет.

Их расположение имеет значение для правильного продвижения воздуха.

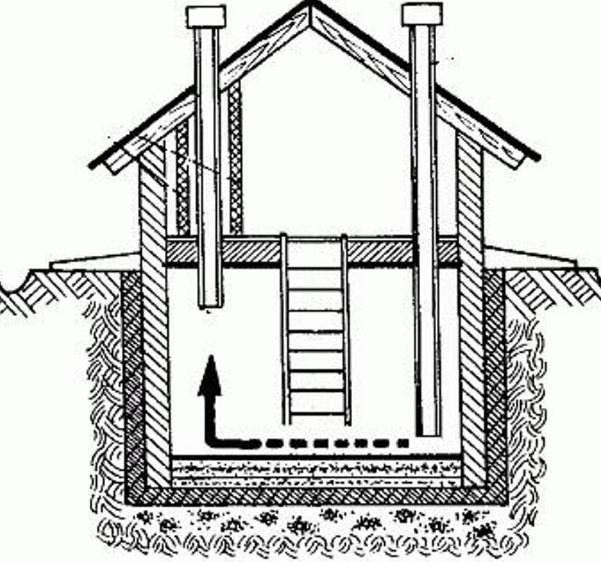

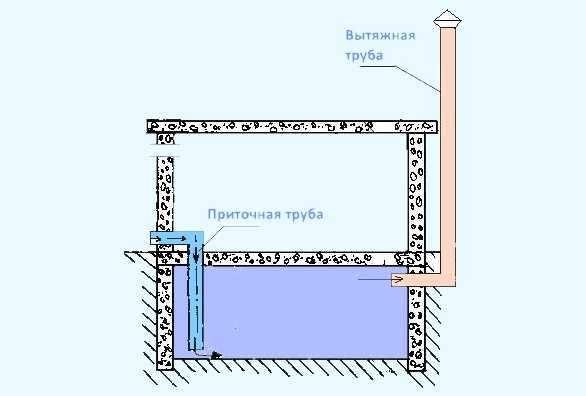

Схема вентиляции погреба под домом

Если погреб расположен под строением (домом или гаражом), то трубы располагают в стенах строения. В отдельно стоящей постройке их выводят через потолок. Нельзя допустить поступление больших объемов холодного воздуха. В то же время, застоявшийся подвальный запах должен постоянно удаляться.

Вентиляция в погребе своими руками: ключевые акценты

Какие трубы подойдут

Две трубы (подача и отвод воздуха) изготовленные из асбеста или оцинкованного железа. Какой должна быть длина трубы, рассчитывают следующим образом: вытяжная труба проходит вдоль угла погреба, начинаясь в полутора метрах от его пола (приблизительно на 20 см ниже уровня потолка) и заканчивается на крыше, выше конька не менее, чем на 0,5 м. Правильная высота влияет на уровень тяги.

Диаметр трубы подбирается на основании расчетов

Приточная труба устанавливается в противоположном углу от вытяжной, на высоте до 0,3 м от уровня пола.

Диаметр труб рассчитывается исходя из утвержденных нормативами значений, так на 1 кв. м площади погреба – 26 кв. см сечения трубы.

Допустим, площадь погреба составляет 10 кв. м, тогда воспользовавшись формулой площади окружности, найдем нужное нам сечение трубы.

R= √S/π = √(26х10)/3,14= 9,1 см. Значит, сечение нужной трубы – 18 см.

При расчетах учитывайте, что если расчетный диаметр получается, например, 12,8 см, необходимо взять большее значение – 14.

Важно! Для того, чтобы получилась правильная вентиляция погреба, сечение вытяжной трубы нужно рассчитывать с коэффициентом 1,15. То есть для погреба площадью 10 кв. м – 20 см (18х1,15), а для 5 кв. м – 16 см.

Обязательная теплоизоляция

Утепление вытяжной трубы в месте, где она проходит через чердачное помещение, является обязательным при ее установке. Труба, выполняющая функции отвода теплого воздуха, в холода образует на своей внутренней поверхности конденсат. Он замерзает на морозе, уменьшая, а иногда полностью закупоривая, путь прохождения отработанного воздуха.

Также защитить необходимо вытяжную и приточную трубу козырьками, которые не позволят осадкам попадать внутрь.

Внимание! Отрегулировать воздухообмен с помощью заслонок, которые встраиваются в трубы. Благодаря таким устройствам, можно изменять интенсивность входящих и выходящих воздушных масс.

Вентиляция из досок

Для небольших размеров помещения целесообразна вентиляция в погребе с одной трубой. Ее делают двухканальной. Сделать вентиляционную трубу, для отдельно стоящего погреба, можно из досок толщиной 3-4 см. Она представляет собой полую прямоугольную конструкцию со сторонами 18 см каждая. Внутри – диагональная перегородка. Для регулировки притока и отвода воздуха, каждый канал имеет задвижку.

Деревянная вентиляция тоже бывает

Важно! Приточные и вытяжные трубы не должны располагаться на одном уровне. Это правило не относится к вентиляции с одной трубой.

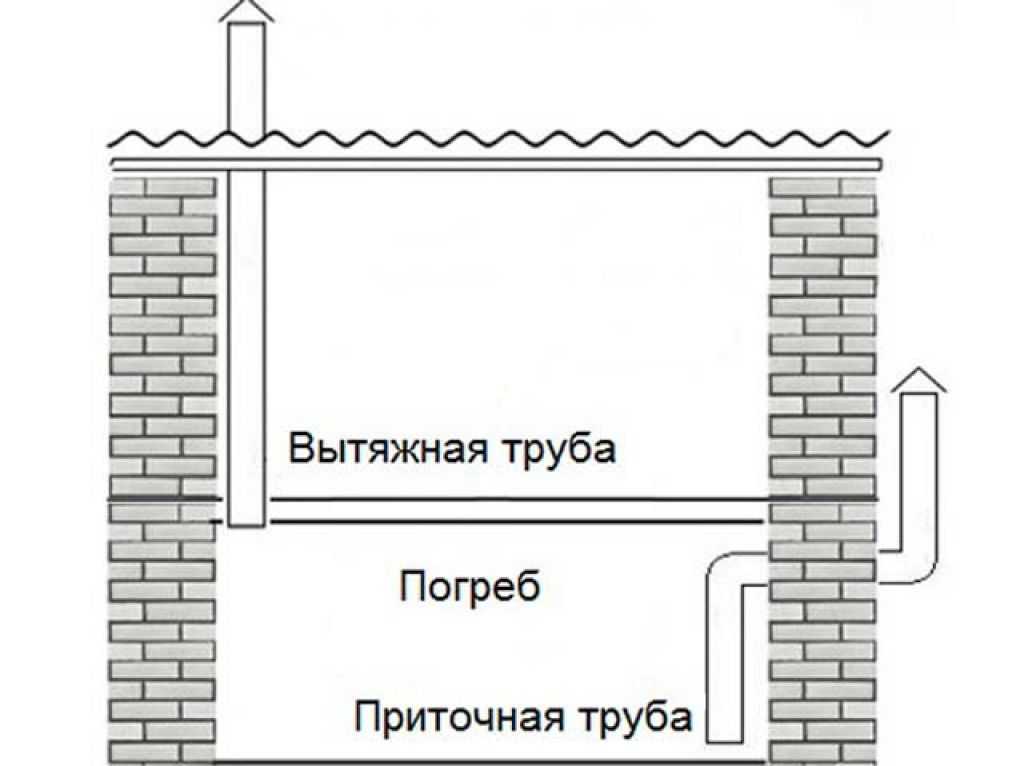

Как сделать вентиляцию в погребе дома?

Для устройства такой вентиляции необходимо соблюсти обязательное условие – она не должна нарушить комфорт жителей дома запахами, которые присутствуют в погребе. Этот факт может свидетельствовать о том, что вентиляция погреба неправильно работает.

Устройство вентиляции в погребе, находящимся под домом, должно выполняться с соблюдением нормативных требований к установке труб и их размерам, в зависимости от высоты здания и площади погреба. В доме может быть установлена только вентиляция погреба с двумя трубами.

Правила установки вентиляции погреба в доме

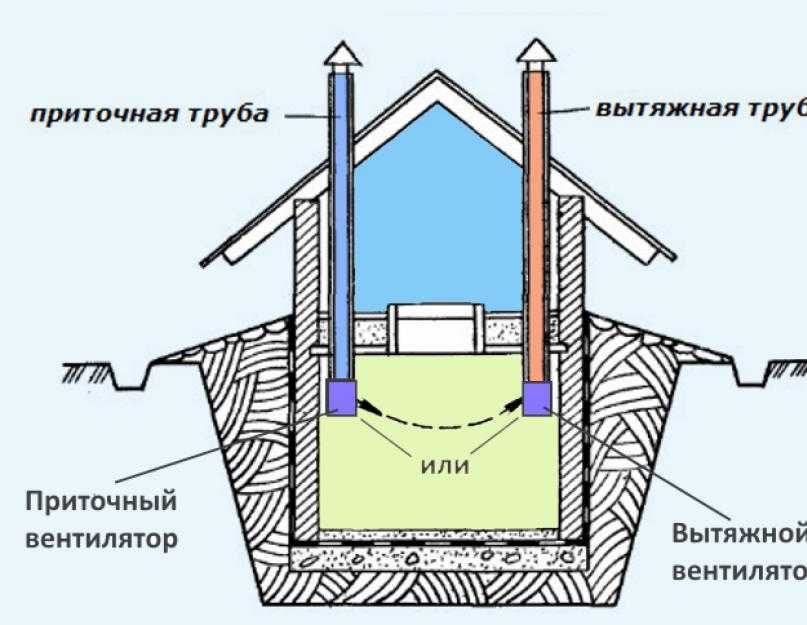

Вентиляцию можно организовать с помощью вентилятора
  • Приточная труба «входит» горизонтально в ту часть фундамента, которая расположена над уровнем грунта. Войдя в помещение, труба поворачивает на 90° вниз и входит непосредственно в погреб, не доходя до пола 0,2-0,5 м. Вентиляционная труба притока не должна иметь много изгибов и ее диаметр на всем протяжении воздуховода должен быть одинаков.
  • Вход в приток, расположенный невысоко от земли, зимой может быть засыпан снегом. Для недопущения этого, нужно постоянно очищать завалы (если таковые случатся). Также, его необходимо закрыть решеткой, через которую не смогут попадать грызуны, птицы.
  • Вытяжная вентиляция погреба в частном доме проходит внутри стены, вдоль кухни или в устроенный специальный канал.
  • Рационально устраивать помещение погреба под кухней, так вентканалы будут объединяться.
  • Если предполагается строить достаточно большое помещение, выполняющее назначение погреба, в нем можно устраивать принудительную вентиляцию. Для этого добавляют в схему вытяжной вентилятор, который не даст застаиваться спертому и затхлому воздуху.

Проверка вентиляции на эффективность

После окончания монтажа вентиляции в погребе и всех сопутствующих работ, нужно проверить насколько хорошо она работает, нет ли избыточной влажности. Эффективность работы можно проверить с помощью обычной спички. Для это нужно просто ее зажечь. Как известно, со школьного курса физики, горение поддерживается кислородом, если же воздух перенасыщен углекислым газом, то горение слабое либо совсем отсутствует. Значит, зажженная и ярко горящая спичка говорит о наличии в воздухе кислорода и хорошей работе системы, потухшая – о том, что вентиляция «не тянет».

В новом погребе после «сдачи в эксплуатации» нужно обязательно проверить работу вентсистемы

Определить, какова влажность в погребе, можно давно известным методом – «стакан с водой». В стакан наливают холодную воду, чтобы его стенки запотели. Постояв некоторое время в погребе, влажность со стакана испарится – вентиляция справляется и с этим показателем. Если по стенкам стакана конденсат стекает струйками – микроклимат погреба не соответствует требованиям. От сырости можно избавиться изменениями в работе вентсистемы. А профилактикой послужит окрашивание стен гашеной известью. Также, можно постоянно держать в подвале ведро с известью отлично впитывающей влажность.

Чтобы вентиляция погреба в доме работала корректно и соответствовала всем требованиям, нельзя пренебрегать таким этапом, как проектирование. Ведь впоследствии неправильно работающая система, не будет способствовать сохранению продуктов, а наоборот, испортит их, заодно вырастив плесневые грибы.

Похожее

Вы пропустили

Adblock
detector

Вентиляция погреба с двумя трубами и одной трубой: правила обустройства

Владельцы частных домов, как правило, используют погреб для хранения продуктов. Но из-за отсутствия окон помещение лишено нормального уровня воздухообмена. Это приводит к повышенной влажности, образованию плесени с плесенью, ускоренной порче продуктов, что очень неприятно, не так ли?

Хотите предотвратить подобные проблемы, но не знаете как? Мы подскажем вам решение – ведь правильно организованная вентиляция погреба двумя трубами поможет обеспечить приток воздуха. И вы можете сделать это самостоятельно.

Основные этапы работы и правила обустройства подробно рассмотрены в нашей статье. Материал дополнен наглядными фото-инструкциями и снабжен подробными видео-рекомендациями по организации оптимальных климатических условий в погребе. Изучив это, даже новичок сможет разобраться в основах установки вентиляционной системы дома.

Содержание статьи:

  • Требования к подвалу
  • Принцип естественной системы
  • Рекомендации по выбору вентиляции
  • Оборудование системы вентиляции
    • Вариант №1 — асбестоцементные конструкции
    • Вариант №2 — трубы металлические оцинкованные
    • Вариант №3 — трубы пластиковые
    • 9001 Как определить диаметр трубы?
  • Правила монтажа воздуховодов
    • Монтаж системы естественной вентиляции
    • Руководство по монтажу дымохода
    • Особенности комбинированной системы
  • Оптимальный микроклимат в подвале
  • Выводы и полезное видео по теме

Требования к подвалу

Подвал, как правило, есть в каждом частном доме. Многие жители частного сектора обустраивают в нем подсобные помещения, погреб, устраивают сауны, тренажерные залы, комнаты отдыха, что требует обустройства сложной системы.

Однако чаще всего подвал используется для хранения продовольственных запасов, которые хотя и нуждаются в определенном микроклимате, но не требуют устройства принудительной тяги.

В этом случае будет вполне достаточно сделать натуральный .

Отсутствие или недостаточная вентиляция подвала является основной причиной повышения влажности и образования плесени.

Тем не менее, чтобы обеспечить сохранность продуктов и правильное функционирование погреба, необходимо придерживаться некоторых правил в обустройстве этого помещения.

Рассмотрим их подробнее:

  1. Избегайте попадания в подвал с естественным освещением . В подвале не должно быть окон; допускается периодическое использование электрического освещения.
  2. Организовать благоприятный температурный режим. Для этого устройте погреб так, чтобы одна его сторона соприкасалась с наружной стеной дома.
  3. Обеспечить нормальный воздухообмен в помещении , что обеспечивается наличием вентиляции.
  4. Поддержание влажности в помещении . Оптимальный показатель около 90%. Этот параметр также зависит от вентиляции.
  5. Обеспечить хорошую гидроизоляцию для предотвращения проникновения грунтовых вод в подвал.

Из вышеприведенного перечня требований к правильному обустройству подвала видно, что два из пяти необходимых условий обеспечивает вентиляция.

Но чтобы он эффективно функционировал и создавал оптимальный режим хранения продуктов, необходимо соблюдать определенные правила его установки.

Наиболее элементарной системой вентиляции являются форточки, которые устанавливаются в подвале с противоположных сторон дома. Они подходят для небольших погребов с высотой потолков не более двух метров. Чтобы в погреб не попал мусор и не заползли грызуны, откройте отверстия решеткой

Недостаточная вентиляция помещения приводит к повышению влажности и образованию плесени, избыток может вызвать излишнюю сухость подвала, что также негативно скажется на сохранности урожая.

Поэтому здесь нужно придерживаться правила золотой середины, но чтобы его соблюсти, важно сделать правильные расчеты, которые зависят от размера и особенностей помещения.

Фотогалерея

Фото

Независимо от статуса и назначения подвала в нем должен быть организован нормальный воздухообмен

Частично или полностью заглубленные в землю должны получать воздух в объеме, необходимом для дренажа и вентиляции

Из подвалов и подвалов должно беспрепятственно выходить столько воздуха, сколько подается через приточное устройство в единицу времени

Способом наведения движение воздуха, системы вентиляции делятся на искусственные и естественные. В первом случае воздух движется под действием вентиляторов, во втором — за счет сил гравитации

Вентиляция подвалов и подвалов предотвратит намокание и постепенное разрушение строительных конструкций, которые в формате подвалов служат подземной частью основание дома

В случае устройства подвала или подвала для эксплуатации в качестве жилого или служебного помещения требуется искусственное сооружение, т. е. механическая вентиляция

В подвалах и подвалах, предназначенных исключительно для хранения заготовок и других припасов, достаточно устроить естественную систему

В системах механической вентиляции вентилятор может устанавливаться как на приток, так и на вытяжку. Но работает либо только вытяжка, либо приток

Вентиляция — обязательно для подвалов и подвалов

Приточное отверстие в подвале дома

Асбестовая вытяжная труба из подвала

Устройства механической вентиляции

Разрушение строительных конструкций

Вентиляция подвала

Вентиляция подвалов продуктами

Принцип однотрубной вентиляции3 естественной системы

Работа естественной системы вентиляции основана на физических законах. Разница температур внутри здания и на улице приводит к движению воздушных потоков и постоянному воздухообмену.

Теплый воздух изнутри устремляется к потолку, а его место занимают холодные воздушные массы, поступающие с улицы.

На рисунке показано распределение потоков теплого и холодного воздуха в закрытом подвале при использовании приточно-вытяжной вентиляции

В подвале нет окон и других отверстий для входа и выхода воздуха. Для организации постоянной циркуляции воздуха в закрытом помещении необходимо оборудовать его вытяжными и приточными воздуховодами.

Первый служит для удаления теплого застоявшегося воздуха из подвала, второй — обеспечивает приток свежего холодного воздуха с улицы.

Для обеспечения оптимальной температуры в помещении и хорошей теплопередачи вентиляционные каналы должны располагаться как можно дальше.

Чем большее расстояние проходит воздушный поток, тем лучше и лучше проветривается помещение.

Приточно-вытяжные каналы должны быть установлены так, чтобы воздуху было где «нагуляться». Это поможет создать хороший воздухообмен в помещении и необходимый температурный режим для хранимых продуктов.

Рекомендации по выбору вентиляции

При проектировании системы необходимо учитывать несколько важных моментов. Работа естественной вентиляции во многом зависит от климатических особенностей местности, времени года, температуры наружного воздуха.

Наиболее эффективен зимой, так как в холодное время года большая разница между температурой внутри и снаружи, что обеспечивает хорошую циркуляцию воздуха.

Фотогалерея

Фото

В идеале система вентиляции разрабатывается на этапе проектирования, чтобы при строительстве погреба или заливке фундамента были заложены гильзы для вентиляционных отверстий

Если заложенная при строительстве вентиляция малоэтажного дома не справляется с обязательствами, допустима модернизация системы: увеличение расхода за счет дополнительных воздуховодов, установка вентиляторов, строительство воздуховодов

Если вентилятор установлен во впуск, капот естественно перетянут. Свежий воздух просто вытесняет воздух в подвале

Если вентилятор подключен к вытяжной трубе, он работает на «выброс» воздушной массы. Освободившееся место сразу же стремится заполнить воздух с улицы, поступающий через воздухозаборник

Установка вентиляционных отверстий при строительстве

Усиленная вентиляция и вентиляция

Вентилятор приточный

Вентилятор вытяжной

Но при этом есть риск чрезмерного увеличения воздухообмена, что не есть хорошо, т. к. может привести к замерзанию погреба, а соответственно и хранящихся там продуктов. Поэтому необходимо следить за температурой и при ее значительном снижении закрывать продукты.

В летний период, когда разница между температурным режимом внутри и снаружи минимальна, циркуляция воздуха может полностью прекратиться. Поэтому приточно-вытяжная система, основанная на принципе естественной вентиляции, не подходит для установки в регионах с жарким климатом.

В таких климатических условиях необходимо использовать комбинированную систему вентиляции.

Для обустройства вентиляции небольшого погреба можно ограничиться одной трубой. Но для того, чтобы он мог одновременно работать на выпуск и забор воздуха, он должен быть разделен по двум вертикальным каналам на два канала.

Каждый канал имеет свой клапан, который регулирует интенсивность и скорость притока и оттока воздушного потока.

Функционирование такой вентиляции можно проверить, приложив бумажку к каждому отверстию.

При устройстве однотрубной вентиляции труба разделяется на два самостоятельных канала, один из которых служит для приема уличного воздуха, а другой предназначен для удаления теплых воздушных масс из помещения

Оборудование системы вентиляции

Для обустройства из вентиляционных каналов применяют — асбестоцементные, пластмассовые или оцинкованные металлические — квадратного, реже круглого сечения.

Вариант №1 — асбестоцементные конструкции

Асбестоцементные трубы устойчивы к коррозии, выдерживают мороз и влагу, имеют длительный срок службы. Такие трубы имеют достаточную длину, что позволяет монтировать воздуховод без сварки.

Асбестоцементные трубы имеют много преимуществ, но при их транспортировке и монтаже необходимо соблюдать осторожность, так как они хрупкие и могут сломаться.

Вариант №2 — трубы металлические оцинкованные

Трубы оцинкованные имеют малый вес и относительно небольшую стоимость, они устойчивы к коррозии и просты в монтаже.

Цинкование подходит для влажных помещений, где будет служить надежно и долго при подходящих условиях эксплуатации, но при их нарушении возможно повреждение цинкового покрытия.

Трубы стальные оцинкованные часто используют в качестве воздуховода при организации вентиляционной системы своими руками. Основное их преимущество — малый вес и простота монтажа

Вариант №3 — пластиковые трубы

Чаще всего для организации вентиляции используют. Гладкая внутренняя поверхность обеспечивает хорошую циркуляцию воздуха.

Пластиковые воздуховоды не нуждаются в чистке и не ржавеют, срок их службы более двадцати лет, а цена заметно ниже, чем у труб из других материалов.

Основным недостатком пластиковых конструкций является высокая горючесть материала, поэтому их нельзя устанавливать в помещениях, где возможно повышение температуры до предела

Как определить диаметр труб?

Определяющим фактором эффективности вентиляции является пропорциональность сечения воздуховода площади помещения, в котором он установлен. Рассчитать необходимый размер трубы несложно.

Специалисты советуют придерживаться следующего правила: на 1 кв.м. подвал нужно 26 кв.см. разделы.

Получается, что на каждый сантиметр диаметра трубы приходится 13 квадратных метров. см. разделы. Исходя из этого, можно рассчитать нужный диаметр трубы по следующей формуле:

(S погреб × 26) ÷ 13

Например, при квадратуре ( S ) если помещение 8 кв.м. ., получается, что для погреба нужно приобрести трубу диаметром 16 см

(8×26) = 208 ÷ 13 = 16 см .

Если в подвале установлена ​​однотрубная вентиляция, то диаметр воздуховода должен быть больше. В этом случае для цоколя этого участка рекомендуется использовать трубу сечением 17 см.

Вас также может заинтересовать информация по расчету площади воздуховодов, рассмотренная в .

Правила устройства воздуховодов

Для организации системы приточно-вытяжной вентиляции. Для обеспечения равномерной циркуляции воздуха используются трубы одинакового диаметра. Допускается установка дымохода несколько большего сечения для ускорения вывода застоявшегося воздуха.

Воздуховоды располагаются на значительном расстоянии друг от друга в противоположных стенах помещения. Таким образом создаются максимально благоприятные условия для проветривания погреба.

Желательно, чтобы по трассе труб было как можно меньше, а еще лучше не было изгибов и поворотов.

Чем дальше трубы друг от друга, тем лучше воздух циркулирует по подвалу

В одном из углов подвала установлена ​​вытяжная труба. Его нижний конец должен находиться у самого потолка (около 1,5 м от пола погреба), чтобы весь теплый воздух, идущий в верхнюю часть помещения, полностью выводился наружу.

Воздуховод проходит через все помещения дома и выводится на крышу на высоте полутора метров над коньком.

При прохождении воздушных масс в трубе скапливается конденсат, а зимой внутри нее образуется иней. Чтобы этого избежать, необходимо утеплить воздуховод, расположенный на улице.

Для этого сверху надевается труба большего размера, а в образовавшееся пространство помещается любой утеплитель.

Выход закрыт мелкой сеткой. Но лучше всего на головке трубы, вокруг которой создается искусственное давление, способствующее усилению тяги.

Если приточный воздуховод выходит через крышу, необходимо, чтобы его входное отверстие располагалось ниже края вытяжной трубы

Приточный воздуховод располагается в другом углу подвала, его открытый конец должен возвышаться над цокольный этаж на 40-50 см. Необходимо, чтобы отверстие подающей трубы было на один метр ниже выхлопной трубы. Трубу можно провести через дом и выйти на крышу здания.

Следует учитывать, что впускной патрубок на крыше также должен быть ниже вытяжного, в этом случае создается большая разница давления воздуха на входе и выходе, что способствует увеличению тяги и улучшению воздушного потока. Поэтому внешний край трубы приподнимают на крышу не выше 20-25 см.

Приточное отверстие выводят через стену наружу дома на расстоянии около 30 см от земли

Часто при устройстве подвала под жилым домом приточный воздуховод выводят через подвал в отверстие, сделанное во внешней стене здания.

Снаружи на подающую трубу надевается решетка, препятствующая попаданию в отверстие пыли и мусора и не позволяющая грызунам попасть в погреб.

Внутри подвала в каждом воздуховоде должны быть установлены специальные заслонки, открытие или закрытие которых регулирует интенсивность притока и оттока воздуха.

Подводящую трубу можно вывести из подвала, установив снаружи дома. В этом случае отверстие воздуховода приподнимают над землей примерно на 80 см

Установка системы естественной вентиляции

Проектировать и устанавливать систему вентиляции желательно на этапе строительства дома. В этот период все работы намного проще, чем установка воздуховода в готовый короб.

Однако это не всегда возможно, часто воздуховод устанавливается в уже готовую конструкцию.

Если при строительстве погреба прокладывается вентиляция, в земле делается углубление для прокладки вытяжного канала. В кирпичной кладке оставляется отверстие, куда выводится труба

Если монтаж вентиляции производится в отдельном погребе, то в его перекрытии делается отверстие, куда выводится вытяжная труба. Его укрепляют внутри и снаружи помещения в соответствии с рекомендациями, данными выше.

При устройстве вентиляции подвала, расположенного под жилым домом, вытяжной канал должен быть установлен в месте выхода общедомового вентиляционного канала на крышу здания.

На противоположной стороне подвала в потолке или в верхней части стены делается отверстие для установки приточной трубы. В отдельном подвале трубу выводят на крышу ниже уровня вытяжного канала.

В подвале под жилым домом сделан вывод на наружную стену здания. Внутри подвала труба опускается на расстояние 30-50 см от пола.

Вытяжной канал подвала, расположенного под домом, как правило, встраивается в общий канал, а приточный выводится в боковую стену

После монтажа приточных и вытяжных каналов необходимо закрыть их наружные отверстия, а внутри труб установить заслонки. Конденсат может скапливаться в выпускном канале даже при утеплении в сильные морозы, поэтому рекомендуется установить внизу трубы кран для слива воды.

Для проверки работы системы вентиляции к входному отверстию необходимо приложить тонкую бумагу. Если воздуховод работает нормально, то лист будет развеваться.

Руководство по установке дымохода

Рассмотрим практичный вариант усиления вентиляции подвала за счет установки высокой вытяжной трубы.

По более ранним расчетам такое решение увеличит вытяжку, а кроме того, позволит выйти из зоны ветрового подпора, создаваемого соседними постройками и деревьями. Как и планировалось, труба устанавливается на вентиляционный канал:

Галерея изображений

Фото

Для увеличения вытяжки мы приобрели полимерную трубу и крепеж. Трубу обрезали до 2,1 м, так как она будет монтироваться на вытяжной шкаф

Для предохранения вентиляционного канала от взвешенных в воздухе насекомых, птиц, пыли и копоти к верхнему краю трубы крепится дефлектор

Отступив от верха трубы примерно на 1/4 всей длины закрепите хомут, к которому будут крепиться удлинители. Показанный в примере хомут составлен из двух обычных, взяты только детали с петлями

На поверхности вентиляционного канала отмечено отверстие, необходимое для установки вентиляционной трубы.

Все необходимое для формирования и обустройства отверстия для установки трубы переносится на крышу

Согласно маркировке вырезается отверстие в перекрытии вентиляционного канала

Если отверстие не позволяет вентиляционной трубе устанавливаться строго вертикально, регулируется

Чтобы не повредить полимерную трубу при монтаже, в отверстие устанавливается асбестовая направляющая

Шаг 1: Приобретение аксессуаров для усиления вытяжки

Этап 2: Установка дефлектора для защиты от внешних воздействий

Этап 3: Фиксация хомута натяжными петлями

Этап 4: Разметка места устройства отверстия для трубы

Этап 5: Перенос инструментов и приспособлений на крышу

Шаг 6: Формирование отверстия с помощью болгарки

Шаг 7: Подкорректировать отверстие при необходимости

Шаг 8: Установка в направляющем отверстии

По завершении сборки непосредственно выхлопной трубы и устройства, отверстия для его установка начать установку.

Для защиты от порывистых ветров высокая труба будет усилена распорками:

Галерея изображений

Фото

На анкерах шайбы, входящие в комплект, заменены на усиленный вариант

Для расположения анкеров, выбираются наиболее подходящие точки. В них просверливают отверстия, расставляют анкеры и обрабатывают вокруг герметиком.

Металлический трос продевается через проушину анкера и жестко фиксируется тросовой стяжкой двумя болтами

С помощью талрепов тросы крепятся к закрепленному на трубе хомуту, что позволяет подтянуть их в случае ослабления

Вокруг трубы зазоры задувают пеной, стараясь заполнить как пространство между направляющими и потолок воздуховода, и зазор между пластиковой и асбестовой трубой

Пока пена не застыла, положение трубы можно немного подкорректировать. Должна стоять строго горизонтально

После застывания пенопласта обрезать лишнее, стараясь придать ему форму усеченного конуса

После обрезки излишков пены этот своеобразный конус обрабатывается битумной мастикой.

Шаг 9: Замена шайбы на анкерах на усиленную версию

Шаг 10: Установка анкеров в наиболее подходящих точках

Шаг 11: Крепление кабеля через анкерную проушину

Шаг 12: Закрепление кабеля на трубе со шнурками

Шаг 13: Продувка отверстий пеной

Шаг 14: Выравнивание конструкции при необходимости

Шаг 15: Обрезать излишки пены

Шаг 16: Обработка основания конструкции мастикой

Домашний умелец, разработавший и реализовавший эту идею, в качестве дополнения поставил вентилятор на воздухозаборник. Таким способом он улучшил воздухообмен, благодаря чему быстро избавляется от влаги в затопленном в период паводка погребе.

Особенности комбинированной системы

В тех случаях, когда вентиляция естественного типа не справляется со своими функциями, применяется более совершенная комбинированная система вентиляции.

На его работу не влияют различные природные факторы, он не зависит от разницы температур внутри и снаружи здания и может эффективно функционировать круглый год.

Комбинированная вентиляция оборудуется так же, как и естественная: с помощью приточно-вытяжных труб.

Дополнительно в вытяжной канал монтируется вентилятор, который способствует быстрому выдуванию застоявшегося воздуха из подвала, вместо которого в подвал поступает чистый уличный воздух.

В больших помещениях устройство также устанавливается в приточный воздуховод. В подвалах небольшой площади ставить вентилятор на приточный канал для постоянной работы экономически нецелесообразно, так как будет большой расход электроэнергии.

С помощью вентилятора, установленного на входе приточного воздуховода, можно быстро осушить помещение, если естественная вентиляция плохо справляется с этой задачей.

На рисунке показано, как должен быть установлен канальный вентилятор в вытяжном канале

Для оснащения комбинированной системы используются вентиляторы мощностью до 100 Вт. Для монтажа подходят канальные и осевые устройства. Первые удобны тем, что отличаются экономичностью в эксплуатации и не требуют больших энергозатрат. Их можно установить в любом месте воздуховода.

К числу наиболее эффективных относятся устройства с амплитудным двигателем.

Осевые вентиляторы обеспечивают более мощный поток воздуха, но требуют гораздо больше энергии. При установке устройств такого типа рекомендуется также монтировать в трубу, перекрывающую поступление холодного воздуха в помещение.

Оптимальный микроклимат в подвале

Для сохранения продуктов необходимо создать в подвале благоприятный микроклимат. Большое значение имеет уровень влажности в помещении.

Оснащение погреба системой вентиляции, несомненно, важное, но далеко не единственное условие поддержания оптимальной влажности и необходимого температурного режима.

Необходимо сделать хорошую гидроизоляцию подвала и периодически проводить ряд мероприятий по его осушению. Есть несколько способов избавиться от лишней влаги.

При повышенной влажности воздуха нужно чаще проветривать подвал. Особенно это актуально летом, и если в погребе установлена ​​естественная вентиляция.

Чтобы избавиться от сырости и понизить уровень влажности в подвале, необходимо проветрить его, открыв входной люк

Для просушки подвала можно использовать простые, но достаточно эффективные методы. Например, обычная крупная соль и негашеная известь хорошо впитывают влагу. Их можно занести в подвал и оставить там на некоторое время.

Еще один старинный метод, который использовали наши бабушки, заключался в том, чтобы поставить зажженную свечу рядом с выхлопной трубой. Пламя создает в воздуховоде сильный сквозняк, за счет чего ускоряется циркуляция воздушного потока.

Этот способ работает только в небольшом погребе, и даже при таком условии на просушку помещения уйдет несколько дней.

Чтобы свеча не упала, ее необходимо установить на ровную металлическую поверхность

Просушить погреб можно электронагревателем, либо вентилятором, который устанавливается посреди комнаты. Но все эти способы достаточно дороги, т.к. требуют больших затрат электроэнергии.

Иногда наоборот нужно повысить влажность в подвале. В этих случаях можно распылять воду с помощью пульверизатора. Хороший метод – поставить в подвал ящик с мокрым песком или насыпать на пол опилки, их необходимо периодически сбрызгивать водой.

Выводы и полезное видео по теме

Как обустроить систему естественной вентиляции в подвале вы можете узнать из следующего видео:

Различные способы осушения подвала представлены в следующем видео:

Как установить вентилятор в воздуховод вы узнаете из следующего видео:

Погреб — закрытое невентилируемое помещение, в котором создаются неблагоприятные условия, способствующие образованию плесени, грибка и сырости.

Избавиться от негативных процессов можно только одним способом – оборудовав эффективную систему вентиляции. Для чего не обязательно иметь специальные знания, с этой задачей справится практически каждый мужчина.

Вы знаете другой способ организации вентиляции и эффективно его применяете не один год? Ваша система вентиляции подвала отличается от вариантов, рассмотренных в нашей статье? Пожалуйста, расскажите об этом людям, которые впервые столкнулись с этой проблемой — оставляйте свои комментарии здесь.

Можно ли вентилировать вытяжку через пол —
