Как сделать вентиляцию в окне пластиковом: Особенности вентиляции в квартире с пластиковыми окнами

2 варианта решения, для чего она нужна

Во время строительства тех или иных сооружений часто возникает необходимость придать конструкциям подвижности. Добиться такого результата возможно с помощью деформационного шва. Важно учитывать тот факт, что деформационные швы https://enix.ru/deformatsionnye-shvy отличаются по типу в зависимости от причины, по которой возникает необходимость его использования. По этой причине нужно тщательно подходить к выбору и покупке материала.

Любая вентсистема состоит из двух частей: вытяжной и приточной. Вытяжная служит для удаления отработанного воздуха из внутренних помещений, а приточная вентиляция обеспечивает поступление внутрь свежего воздуха извне. Обе этих части должны работать как единая система, в противном случае эффективность вентиляции сводится к нулю. Это ведёт к возникновению целого комплекса проблем — начиная с ухудшения здоровья жильцов, и заканчивая сокращением сроков службы здания.

Содержание

• Для чего нужна оконная вентиляция
• Варианты организации приточной вентиляции в оконных пластиковых конструкциях
• Системы дополнительной оконной вентиляции

Для чего нужна оконная вентиляция

Любое здание, будь это жилой дом или общественное учреждение, в обязательном порядке оснащаются вентиляционными системами. Они позволяют установить и поддерживать во внутренних помещениях комфортный для человека микроклимат. Без нормально функционирующей вентиляции невозможно обеспечить приток свежего, насыщенного кислородом, воздуха. В результате атмосфера внутри здания насыщается углекислым газом, становится спертой.

Также вентиляция отвечает за удаление излишков влаги, концентрирующейся в виде паров во внутренних объемах помещений. Сырость, наполняющая воздух в комнатах, конденсируется на внутренних конструкциях дома. Это приводит к образованию плесени и гнилостных грибков, постепенно разрушающих строение и вызывающих у жильцов заболевания органов дыхания.

Во избежание этих проблем, еще на этапе проектирования будущего строения предусматривают организацию вентиляционной системы. Она может быть либо принудительной, когда ток воздуха создается вентиляторами, либо естественной, самотечной. В любом случае конструкция вентсистемы предусматривает наличие вытяжной и приточной частей.

Внимание! Для эффективной работы, и приточная, и вытяжная вентиляции должны действовать сбалансировано. За единицу времени в помещение должно поступать столько же объема воздуха, сколько было удалено.

В многоквартирных домах в большинстве случаев применяется естественная вентиляция. В процессе строительства внутри конструкции прокладывается единая на все этажи вентиляционная шахта, открывающаяся в каждую квартиру вытяжными вентканалами. Наличие отдельных конструкций приточной вентиляции чаще всего в проекте не предусмотрено. В многоквартирных домах она носит неорганизованный характер, когда приток свежего воздуха осуществляется через неплотности в деревянных окнах и дверях квартиры.

Но в последнее время жильцы старых многоэтажек в массовом порядке производят замену окон с деревянными рамами на пластиковые, а в новостройках стеклопакеты устанавливаются уже с самого начала. Такие оконные конструкции обладают неоспоримыми преимуществами — долговечностью эксплуатации, высокой степенью шумоизоляции и герметичностью.

Но эта герметичность самым негативным образом сказывается на работе внутриквартирной вентиляции. Из-за перекрытия путей притока воздуха снаружи, возникают проблемы и с тягой в вытяжных каналах.

Как результат, с удалением отработанного воздуха возникают проблемы. Внутри квартиры скапливается углекислый газ, канцерогенные вещества от приготовления пищи, пары влаги. Это самым отрицательным образом влияет на здоровье жильцов. В домах, где установлены газовые варочные плиты, неработающие вентсистемы могут стать причиной критической концентрации пропана, что чревато взрывом дома. Устранить проблемы с чрезмерной герметичностью оконных систем позволит организация приточной вентиляции в пластиковых окнах.

Варианты организации приточной вентиляции в оконных пластиковых конструкциях

Существует несколько способов организовать приток свежего воздуха во внутренние помещения здания при установленных в квартире пластиковых окнах:

• Самый простой — это приоткрыть створку окна, обеспечив этим воздухообмен в комнате. Конструкция пластиковых окон предусматривает фиксацию створок в верхнем положении, чтобы ветер не дул на находящихся в комнате людей. К сожалению, такая возможность предусмотрена не у всех пластиковых окон.
• Также можно установить на оконной раме фиксатор-гребенку, позволяющий растворять окно на определённое расстояние. Гребенка представляет собой пластиковый или алюминиевый крючок с несколькими выемками по всей длине. Приоткрывая и фиксируя створку в нужном положении, можно регулировать объем поступающего извне воздуха. Недостаток — подобные варианты подходят для тёплого времени года, а обеспечивать вентилирование квартиры следует круглогодично.

В любом пластиковом окне предусмотрена возможность приточной вентиляции через микрощели между створкой и оконным блоком. При закрывании окна необходимо повернуть ручку не на 90°, а на 45°. В результате створка притворится не плотно, а между ней и блоком останется небольшая щель, достаточная для проникновения в комнату свежего воздуха.

Но у такого варианта приточной вентиляции те же минусы, что и у гребенки. В холодную погоду в помещение образуются сквозняки, что особенно опасно для маленьких детей и пожилых людей.

Системы дополнительной оконной вентиляции

На сегодня наиболее эффективными считаются приточные системы, устанавливаемые на пластиковые окна в качестве дополнительных конструкций.

Среди основных достоинств этих вариантов:

• Поддержание постоянного воздухообмена без возникновения опасных для здоровья людей сквозняков.
• Самостоятельное функционирование, не требующее вмешательства людей.

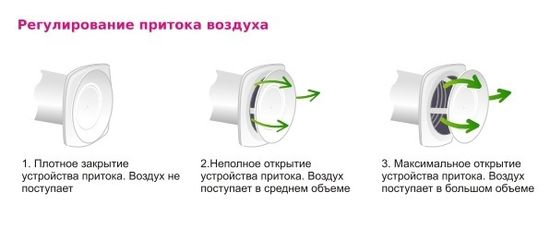

• Возможность регулировки необходимого объёма притока свежего воздуха.

Вентиляционные приточные клапаны для окон бывают нескольких видов:

• щелевидными;
• накладными;
• вмонтированными в поворотную ручку створки;
• фальцевыми.

Щелевые приточные клапаны представляют собой прорези в раме длиной от 15 до 40 см, и шириной 1…1,5 см.

снаружи и изнутри щели закрываются накладными модулями. Для разных моделей предусматривается ручная или автоматическая регулировка объемов притока воздуха. Плюс такого варианта — установка на окна без их демонтажа. Ряд модификаций, предусматривают расположение наружной точки забора воздуха в нижней части профиля рамы, а выходное внутреннее отверстие — в верхней.

Проходя внутри профиля, уличный воздух успевает прогреваться, и поступает в дом уже не таким холодным. Щелевая вентиляция обеспечивает высокую степень воздухообмена в комнатах без ухудшения эксплуатационных показателей пластиковых конструкций — шумоизоляции и защиты от уличной пыли.

Клапаны, вмонтированные в оконные ручки, отличаются простотой установки. Для этого потребуется просто поменять обычную поворотную ручку на модель со встроенным внутрь приточным клапаном. Некоторые варианты таких клапанов оснащаются внутренним фильтром съёмным фильтром для защиты от уличной пыли. Недостаток подобных моделей — невысокая степень производительности, которая не может обеспечить эффективный воздухообмен в помещениях с большим количеством людей.

Наиболее эффективны накладные клапаны, обеспечивающие максимальный приток наружного воздуха. Среди них имеются варианты с ручной и автоматической регулировкой объемов притока. Последний вариант основан на расширении полиамидного клапана при его нагревании, и не требует подключения к электропитанию. Среди минусов накладных клапанов — необходимость при их установке демонтажа окна, с последующей подгонкой створок.

Также такие клапаны плохо защищают помещение от проникновения внутрь уличного шума и пыли. Вследствие этого накладные клапаны лучше подходят для общественных зданий — торговых центров, вокзалов, аэропортов, чем для жилых помещений.

Фальцевые клапаны устанавливаются на оконные рамы без их демонтажа. В раме сверлятся сквозные отверстия, сквозь которые, при помощи клапанов, осуществляется воздухообмен в комнате. Главный минус фальцевых клапанов — низкие объемы циркуляции воздуха. Поэтому они устанавливаются в комнатах, где обычно находится ограниченное количество людей.

Внимание! При выборе того или иного варианта вентиляционных клапанов следует обратить внимание на его производительность. По нормативам СНиП, правильно обустроенная вентиляция должна обеспечивать воздухообмен исходя из показателя 30 кубометров воздуха на одного человека в час.

Вентиляционные отверстия в пластиковых окнах. Зачем нужна вентиляция в окнах?

Содержание

1. Вентиляционные отверстия в пластиковых окнах. Зачем нужна вентиляция в окнах?
2. Компенсационные отверстия в окнах. Системы вентиляции в окнах ПВ. 2019
3. Расположение дренажных отверстий в ПВХ. Как устроена дренажная система пластиковых окон
4. Дренажные отверстия в окнах ПВХ гост. Система отвода влаги
5. Просверлить отверстие в пластиковом окне для вентиляции. Убираем влагу из помещения
   • Виды вентиляции
6. Компенсационные отверстия в окнах ПВХ. Зачем нужны дренажные отверстия в пластиковых окнах
   • Зачем нужны водоотводящие каналы пластиковых окон ?
   • Сколько дренажных отверстий должно быть на раме ?
   • Можно ли самостоятельно сделать оконный дренаж ?
   • Как чистить дренажные отверстия в окнах ?
7. Видео всё о конденсате на стеклопакете в пластиковых окнах

Вентиляционные отверстия в пластиковых окнах. Зачем нужна вентиляция в окнах?

Возникает вопрос, почему в век современных технологий и бурного появления новых материалов проблема эффективной вентиляции все еще не решена. Дело в том, что при строительстве жилых и нежилых зданий предполагалось обязательное включение системы вентиляции в инженерные коммуникации здания. Помимо вытяжки, которая есть во всех кухнях и санузлах, проветривание осуществлялось с помощью дверей и щелей в окнах . Данные меры применялись в течение долгого периода времени, и были достаточными, чтобы обеспечить воздухом внутреннее пространство зданий.

С приходом новых оконных конструкций изменился и принцип обустройства оконного проема. Важным моментом является заделывание зазоров, щелей, препятствуя воздухообмену между улицей и помещением. Нарушение естественного доступа воздуха приводит к образованию повышенной влажности в помещении и духоте. Обитатели жилья начинают ощущать серьезный дискомфорт. Ситуацию усугубляет тот факт, что к воздуху, оставшемуся закупоренным в помещении, добавляются дополнительные запахи из соседских квартир, значительно ухудшая условия проживания.

Закрытые окна вызывают образование конденсата в самой пластиковой конструкции, ухудшая условия эксплуатации изделия. Оптимальным выходом станет открытие окна в режиме микропроветривания. Это избавит от излишней духоты и запотевших стекол.

Помогает также использование обычного режима проветривания, выбрав один из предустановленных вариантов положений. Многое будет зависеть от того, сколько камер. Для морозных условий и сурового климата оправданна установка многокамерных пакетов, препятствующих теплопотерям. Цена на подобные изделия выше, однако комфорт и экономия при сохранении тепла будут по достоинству оценены обитателями жилья.

Компенсационные отверстия в окнах. Системы вентиляции в окнах ПВ. 2019

Пластиковое окно — это технически сложный продукт, защищающий помещение от уличного воздействия. Для полноценного функционирования изделий важен каждый элемент, каждая деталь. При выборе пластикового окна рекомендуем обратить внимание, в том числе, и на системы отверстий в ПВХ-раме.

Согласно ГОСТ 30674-99 «Блоки оконные из поливинилхлоридных профилей. Технические условия » ПВХ-изделия должны включать в себя систему отверстий:

1. Система для осушения полости между кромками стеклопакета и фальцами профилей. Данная система отверстий просверливается в открывающихся элементах оконного блока, расположена в наиболее глубоких частях фальцев профиля.
2. Дренажная система (система для отвода воды). Данная система просверливается внизу горизонтальной части коробки оконного блока и при открытии окна заметна, с улицы дренажные отверстия закрываются декоративными накладками. Фальц коробки ПВХ-окна имеет уклон наружу, как раз в сторону дренажных отверстий, благодаря чему влага не застаивается и самоудаляется.

3. Система отверстий для компенсации ветрового давления. При ветровой нагрузке влага может не полностью покинуть профиль через дренажные отверстия. Это происходит из-за внешнего давления, оказываемого ветром. Соответственно, необходимо выровнять давление, чтобы впустить внутрь воздух. Поэтому такой тип отверстий выполняется в верхней части рамы. Ещё одним важным моментом является то, что система отверстий для компенсации ветрового давления и система для отвода воды должны фрезероваться со смещением не менее 50 мм. Если их профрезеруют на одном уровне, может появиться эффект свистка. Диаметр отверстий должен составлять не менее 6 мм.

4. Система отверстий для снижения нагрева цветных профилей. У профилей, обращенных цветной лицевой поверхностью на уличную сторону, в целях уменьшения теплового воздействия солнца и во избежание связанных с этим нежелательных деформаций, обязательно должна быть организована вентиляция всех внешних предкамер. Для этого в каждой штанге профиля, внешние предкамеры которой не были вскрыты при фрезеровании отверстий водоотвода / вентиляции, необходимо выполнить минимум по одному отверстию с каждой стороны.

Расположение дренажных отверстий в ПВХ. Как устроена дренажная система пластиковых окон

Для удаления воды служат дренажные отверстия в окнах ПВХ, расположенные у внешнего края фальца и возле внешнего притвора оконной рамы. Открыв створку, можно увидеть эти отверстия.

Поверхность профиля в этих областях имеет уклон наружу, как раз в сторону вентиляционных отверстий, благодаря чему конденсат не застаивается в полости и удаляется полностью.

Куда ведут дренажные отверстия в окнах ПВХ? Часто на внешней поверхности оконной рамы можно увидеть небольшие козырьки. Это и есть выходы дренажной системы окна. То есть отверстие ведет в полость профиля, ближайшую к наружной поверхности. Наружное, выходное отверстие проделывается над горизонтальной перемычкой внутренней полости, которая ограничивает проникновение воды далее и выводит ее наружу. Декоративные козырьки на выходных водоотводных отверстиях в окнах ПВХ служат защитой от попадания внутрь внешней влаги и средством эстетического оформления окна.

Однако это не единственный вариант организации дренажной системы пластиковых окон. Канал отвода воды может проходить в полости профиля вертикально, до крайнего паза на его нижней поверхности. В этом случае отвод воды осуществляется через отверстие под профилем, которое не видно снаружи и хорошо защищено от атмосферной влаги.

При таком устройстве системы окна отлив должен устанавливаться только во второй паз профиля, иначе вода из канала будет попадать под отлив, что приведет к намоканию монтажного шва и расположенных ниже материалов.

Водоотводная система пластиковых окон вполне может сочетать оба способа вывода конденсата наружу. В любом случае следует очень внимательно отнестись к монтажу отливов и не успокаиваться при виде дренажных отверстий в окнах ПВХ на внешних плоскостях профилей.

Устройство осушающей системы пластиковых окон предусматривает и вентиляцию полостей, необходимую для беспрепятственного стока конденсата. Водоотводная система окна имеет такие же каналы и в верхнем рамном профиле. Это необходимо для выравнивания давления в дренируемых полостях. Выпуская наружу воду, водоотводная система окна одновременно впускает внешний воздух, благодаря чему конденсат «не зависает» в каналах из-за пониженного давления в полостях профилей.

Дренажные отверстия в окнах ПВХ гост. Система отвода влаги

Выполняется на этапе производства. ГОСТ 30674-99 определяет, что каждое окно должна быть оборудовано системой для вывода из камеры влаги — той, которая попала через внешнее уплотнение или выпала в виде конденсата между рамой и створкой окна. На деле это выглядит следующим образом: капли воды по водоотводящим каналам попадают в фальц рамы, стекают в водоотводящий шлиц и оттуда через дренажные отверстия на улицу.

Водоотводящие каналы и шлицы. Водоотводящие каналы в фальцах рамы, хотя и выглядят горизонтальными, на деле имеют небольшой уклон. Вода, образовавшаяся внутри окна, стекает по нему в специальный шлиц — его фрезеруют в цеху при изготовлении. В фальце также установлены с определенным шагом выравнивающие прокладки, так называемые «мосты», предназначенные для монтажа стеклопакета. Водоотводящие шлицы устроены так, чтобы влага не попала на металлическое армирование профиля и не вызвала коррозию.

Дренажные отверстия. Находятся на внешней стороне рамы, в нижней части. Через них излишняя влага уходит наружу. Эти же отверстия, как и водоотводящие каналы, служат и для проветривания внутренних полостей рамы и створки. Делают дренажные отверстия в трех направлениях: под углом со стороны стеклопакета (их закрывают специальными защитными колпачками), в нижней части внешней камеры створки (не нуждаются в заглушках) и на лицевой поверхности рамы (закрывают декоративными накладками). Закрываются эти отверстия для того, что бы осадки не проникали снаружи внутрь окна. Можно сделать и невидимые дренажные отверстия, но это дополнительная опция.

Сколько нужно? Согласно ГОСТ 30674-99 при длине профиля до 1000 мм делают два дренажных отверстия, более 1000 мм — три. Размеры дренажных отверстий для рам и импостов: 5×20 мм. Фрезеруются они в цеху, имеют продолговатую форму. Точное расположение должно соответствовать рекомендациям изготовителя профиля. Для обеспечения воздухо- и водонепроницаемости по всему контуру рамы и створки устанавливают пористое уплотнение. Хорошие окна имеют также компенсационные отверстия. Они располагаются в верхней горизонтальной части коробки и служат для того, чтобы давление внутри конструкции выравнивалось и уходила вода.

Просверлить отверстие в пластиковом окне для вентиляции. Убираем влагу из помещения

Большинство зданий жилого фонда оснащается самыми дешевыми и простыми системами вентиляции. Они состоят из примитивной вытяжки на кухне или в ванной комнате, а приток воздуха обеспечивают щели дверных и оконных проемов.

Данный вариант вполне успешно справляется в домах с обычными деревянными коробками, обеспечивая требуемые 30м³/час воздуха на человека, согласно нормативам. Если вы установите пластиковые окна и поставите уплотнители на двери, приток воздуха просто пропадет.

Это будет способствовать нарушению микроклимата помещения:

• увеличится влажность;
• в комнатах начнет становиться душно;
• появиться дискомфорт и ощущение недостатка свежего воздуха.

Принудительная вентиляция в квартире с пластиковыми окнами поможет решить много проблем

Может даже возникнуть «обратный отток» в вентшахте из-за дефицита атмосферных воздушных масс, т.е. возникнет переток воздуха из квартиры наружу. В результате в многоквартирном доме запахи из соседних квартир начнут поступать в вашу.

Вентиляция для пластиковых окон обладает своими особенностями. Например, многие пользователи заметят, что кроме безсквозняковой системы у них появится еще много других проблем, в частности, духота и запотевание стекол.

После претензий к фирме-производителю, будет дана рекомендация почти постоянно держать створки в режиме проветривания. Но, тогда в чем же плюс системы?

Микровентиляция в пластиковых окнах улучшает воздухообмен в помещении

Виды вентиляции

Мы рекомендуем вам заняться проблемой проветривания помещения еще на этапе покупки пластиковых окон.

Расспросите про их конструкцию подробнее и узнайте:

• есть ли форточка;
• присутствует «гребенка» на створке или нет. Цена устройства небольшая, зато польза от него довольно существенная;
• применяется ли в ней вентиляционный клапан;
• может она осуществлять самовентиляцию.

Вентиляция окон ПВХ с помощью форточки

Рассмотрим их ниже:

Гребенка	Устройство дает возможность регулировать створку в определенных положениях. Это несколько отличается от обычного откидного механизма. Она дает возможность устанавливать ширину открытия створки в нескольких промежуточных положениях.
Форточка	Традиционный вариант компоновки сворок окна. Гарантирует нормальный режим вентиляции. Воздух попадает в верхнюю часть помещения, смешивается с тем, что уже есть в комнате и распространяется в дальнейшем по всему ее объему. Основной недостаток – из-за усложнения конструкции стоимость окна увеличивается. Кроме того, пусть на немного, но уменьшается  величина светового потока.
Самовентилируемое окно	Используется специальный профиль, имеющий отверстия в нижней наружной и верхней внутренней части. Это обеспечивает поступление воздуха в верхнюю половину помещения. В конструкции окна предусмотрена специальная камера, по которой проходит воздушный поток, нагревается и поступает в комнату. Ограничения по использованию – не рекомендуется устанавливать на верхних этажах более широкого, поэтому и более дорогого по стоимости профиля. В этом случае недостаточная тяга не сможет обеспечить поступление воздуха в необходимом объеме. А в жаркую погоду система не сможет полноценно работать из-за самой физики процесса конвекции.

Оконные системы из ПВХ состоят из нескольких воздушных камер, благодаря чему надежно изолируют тепло и не промерзают зимой. Необходимое условие сохранения функциональности конструкций — наличие в профиле ПВХ-окон дренажных отверстий. При выпадении конденсата или осадков они отводят влагу из системы, обеспечивают внутрикамерную вентиляцию.

• Водоотведение . Внутрь ПВХ-рамы проникает влага, идущая сквозь негерметично закрытые створки. И для вывода жидкости наружу во избежание промерзаний и порчи системы требуется специальный механизм — дренаж. Устроен он достаточно просто, но способен исключить попадание воды на армирующий профиль. При скоплении достаточного объема влаги жидкость выходит на оконную поверхность по водоотводящему шлицу. Последний фрезеруется при производстве оконных профилей.

• Вентиляция внутри камер . Водоотводящие детали служат вентиляционными отверстиями в пластиковых окнах. Они помогают проветривать камеры — пропускают в профиль воздух. А влага беспрепятственно выходит на поверхность окон.

Минимальное количество вентканалов на оконной раме — два. Они бывают круглые, плоские. Крупногабаритные конструкции оснащаются большим числом воздушных отверстий. Обычно на каждую секцию более 60 см в ширину приходится по 2 вентканала. У секций шире 60 см их число увеличивают.

Редкое окошко нуждается в дополнительном высверливании вентканалов. Однако при такой необходимости их может просверлить заказчик профилей или монтажники. Перед сверлением необходимо найти разрез профильной системы с размерами и посчитать габариты наружной камеры. Лучше сверлить пластик фрезой. Но подойдет и стандартное сверло, по величине подходящее для вентиляционной заглушки. Обычно ее поставляют вместе с профилем.

Водоотводная конструкция, чрезвычайно важная для функциональности и долговечности окон, практически незаметна благодаря заглушкам дренажных отверстий в тон профиля. Накладки защищают водоотводящие каналы от засорений и влаги. Периодически их все-таки нужно очищать. Засоры дренажной системы могут привести к печальным последствиям. Зимой замерзнет вода в пластике — он будет пропускать холод, профиль разрушится. Во избежание подобных неприятностей необходимо хотя бы 1–2 раза в год при мытье окон удалять пыль из дренажных каналов. Найти их просто. Откройте оконные створки. Внизу рамы вы увидите вентканалы. Для их очищения удобно использовать щеточку с пластмассовым ворсом, проволоку. Проще, быстрее и эффективнее убирать грязь пылесосом.

Как установить вентиляционные отверстия на окнах

В этом руководстве наши специалисты покажут вам, как установить вентиляционные отверстия на окна и двери, чтобы улучшить вентиляцию и избежать конденсации и сырости в доме.

Имущество или здание, не имеющее достаточной вентиляции, представляет собой здание, ожидающее возникновения проблем с конденсацией. Наиболее очевидным признаком проблем с конденсатом из-за отсутствия струйных вентиляционных отверстий является конденсат вокруг внутренней части, головы и боковых сторон оконных рам.

Эти проблемы обычно проявляются в виде влажных стен или потолков, поверхность которых становится черной из-за роста спор плесени. Чтобы решить эти проблемы, в этом проекте вы узнаете, как установить вентиляционные отверстия на окна и двери, чтобы предотвратить ранее указанные проблемы.

Плохой или спертый воздух вреден для постоянного дыхания ни вас, ни ваших детей. Вы обнаружите, что обои, ковры и другие материалы становятся влажными, поглощая влагу, содержащуюся в воздухе внутри помещения. Улучшение воздушного потока устранит эти проблемы с вашей собственности. Смотрите наши проекты по конденсации.

Вентиляционная решетка для окна с двойным остеклением

Установка или установка вентиляционных решеток в дверях и окнах — это простой и безопасный способ решения этой проблемы. Горячий воздух собирается внутри вашего дома и тяготеет к более холодным поверхностям. Часто это окна и двери. Окна и двери обычно находятся в нишах, поэтому теплый воздух задерживается. Он поднимается к изголовью окна или двери, откуда (при открытом вентиляционном отверстии) может сбежать.

Это очень простая процедура. Во-первых, вам нужно будет приобрести выбранный вами струйный вентиль.

Если вы врезаете одно вентиляционное отверстие в верхней части окна/двери, вам необходимо сначала отметить ровную линию в том месте, где вы хотите его расположить.

Окно, показанное на изображении ниже, является офисным окном, и на его раме размещена непрерывная струйная вентиляция. Это вентиляционная решетка, которую нельзя закрыть, поэтому владельцы здания знают, что помещения постоянно вентилируются.

Отметьте центральную точку на этой линии, если вы устанавливаете, скажем, вентиляционный канал размером 400 мм на 30 мм, вам сначала нужно будет отмерить 170 мм в каждую сторону от центральной точки, которую вы отметили.

Отверстия в окнах для струйных или непрерывных вентиляционных отверстий

Далее вам нужно будет просверлить небольшое пилотное отверстие на каждом конце отметки 170 мм в окне. Это позволит вам повторить процедуру с внутренней стороны вашего окна, убедившись, что отверстия, вырезанные для создания струйного вентиляционного отверстия, совпадают.

Далее вам понадобится сверло по дереву 20 мм для деревянных окон или высокоскоростное сверло для окон из ПВХ. Допустим, ваша оконная рама имеет толщину 50 мм. Возьмите изоляционную ленту и отметьте сверлом глубину 25 мм.

Непрерывная вентиляционная полоса

При сверлении окон из ПВХ вам понадобится высокоскоростное сверло, предназначенное для сверления металла. Все окна из ПВХ должны иметь металлическую армирующую полосу внутри рамы. Эта полоса не очень толстая, и ее довольно легко просверлить, хотя мы рекомендуем сначала использовать сверло меньшего размера, а затем использовать сверло большего размера для вентиляционных отверстий. Меньшее долото по сути представляет собой пилотное отверстие.

Используя одно из направляющих отверстий в качестве ориентира, просверлите отверстия в оконной раме на глубину, отмеченную на сверле, с помощью изоляционной ленты. Повторяйте этот процесс вдоль отмеченной центральной линии, пока не дойдете до направляющего отверстия на другом конце.

Войдите внутрь и повторите этот процесс, соблюдая осторожность, когда достигнете отмеченной глубины резания. Вы обнаружите, что сверло резко прорвется. Всегда держите сверло горизонтально, чтобы отверстия совпадали.

Вырезанный паз или прорезь для струйного сброса

Продолжайте сверлить и соединять отверстия. Затем используйте острое долото, чтобы очистить, а затем отшлифуйте, чтобы удалить любые шероховатые участки.

Расположение вентиляционных отверстий по обе стороны от оконной рамы

В качестве альтернативы, чтобы быть абсолютно уверенным в том, что вентиляционное отверстие работает с максимальной эффективностью, можно снять створчатое окно и с помощью фрезера вырезать канавку для вентиляционного отверстия. .

Наконец, теперь вы можете прикрепить две секции вентиляционного отверстия к оконной раме, убедившись, что вы расположили секции вентиляционного отверстия с правильной стороны оконной рамы. Они будут помечены как внутренняя часть и внешняя часть, а небольшая сетка, называемая решеткой от насекомых, всегда находится снаружи. Высшая должность! Вы только что узнали, как установить струйные вентиляционные отверстия!

Весь контент проекта написан и подготовлен Майком Эдвардсом, основателем DIY Doctor и отраслевым экспертом в области строительных технологий .

Как установить новую оконную вентиляционную решетку

Поиск

Это пошаговое руководство покажет вам, как установить новую оконную струйную вентиляцию. Воздушный поток чрезвычайно важен в домашнем хозяйстве, поскольку он помогает удалять влагу из дома, уменьшая образование конденсата. Мы собираемся начать со списка оборудования, которое вам понадобится для начала этого процесса.

Инструменты, необходимые для установки вентиляционного отверстия

• Рулетка или линейка
• Карандаш или ручка
• Дрель
• Сверло 8-10 мм
• Сверло Pozidriv

Теперь, когда у вас есть список инструментов, скорее всего закажу новую вентиляцию. Мы продаем ряд сквозных вентиляционных отверстий производства RW Simon, лидера отрасли в области управления воздухом. Они бывают разных цветов и размеров, чтобы соответствовать всем окнам из ПВХ, независимо от возраста.

Сверление отверстий для вентиляционного отверстия

Сначала давайте откроем вентиляционное отверстие и удалим все аксессуары. Если вы решите заказать струйный вентиляционный канал у нас, он будет включать в себя как внутренние, так и внешние вентиляционные отверстия, а также винты и заглушки.

• Измерьте длину прорези, только той части, через которую будет проходить воздух.
• С помощью ручки или карандаша нарисуйте линию длиной, равной вышеуказанному измерению, в верхней части окна. Важно, чтобы вы установили вентиляционное отверстие сверху, потому что это обеспечивает наилучший воздушный поток.
• Возьмите дрель и сверло 8-10 мм и просверлите ряд отверстий поперек линии. Убедитесь, что вы просверлили эти отверстия как можно ближе друг к другу, чтобы увеличить эффективный поток воздуха.
• Просверлите окно насквозь, следя за тем, чтобы вы делали это по прямой линии.
• Во время сверления вы можете обнаружить, что ваше окно усилено сталью. В этом случае не паникуйте, это не повлияет на установку, просто это займет немного больше времени. Если вы заказывали у нас сверло TCT, то вряд ли даже заметите.

Крепление вентиляционной решетки к окну

• Возьмите внутреннюю вентиляционную решетку с переключателем открытия и закрытия и поднесите ее к свежепросверленным отверстиям.
• С помощью прилагаемых винтов ввинтите их в предусмотренные отверстия по обеим сторонам вентиляционного отверстия. Важно не затягивать винты слишком сильно, потому что это может привести к растрескиванию дренажного отверстия.
• Наконец, повторите этот процесс с внешним вентиляционным отверстием, с защитой от насекомых, на внешней стороне окна.

Вот и все, теперь вы должны знать, как установить новую оконную струйную вентиляцию. Если вы обнаружите, что вам нужна дополнительная помощь в установке, пожалуйста, не стесняйтесь обращаться к нам.

19 декабря 2020 г. Натан
