Как сделать теплый пол водяной самому: Монтаж водяного теплого пола своими руками – пошаговая инструкция

   Его преимущества очевидны – в комнате всегда  тепло и сухо. Единственным недостатком  является то, что если квартира находится в многоэтажном доме и подключена к центральному отоплению, в летнее время его включить невозможно. По этой причине многие жильцы выбирают себе систему, работающую от электричества. Следует помнить, что в некоторых регионах России проведение работ в многоквартирных домах, связанных с монтажом тёплых водяных полов, работающих от системы централизованного отопления, запрещено. Чтобы в этом убедиться, нужно обратиться в обслуживающую ваш дом организацию.

   Всех этих недостатков лишён тёплый водяной пол, установленный своими руками в частном доме. Его можно включать в любое время года, нужно только правильно подключиться к системе отопления. Надо отметить, что тёплый водяной пол своими руками можно устанавливать только в системах отопления закрытого типа, в которых вода движется под действием насоса.

  В нашем случае мы подключимся к системе централизованного отопления, обслуживающая наш дом организация разрешила проведение этих работ.

   Первым делом освободим основание от старой плитки.  С этим можно справиться с помощью перфоратора. Надо только вставить в патрон специальную лопатку, потом быстро и аккуратно снять старое покрытие до цементной стяжки. Ломать плитку не нужно, в будущем она может пригодиться при обустройстве дачного участка.

   Чтобы очистить основание от пыли, обработаем его грунтовкой глубокого проникновения.

   Для монтажа тёплого водяного пола своими руками мы будем использовать металлопластиковую трубу, которая предназначена именно для этих целей. Так как площадь комнаты у нас небольшая, её понадобится всего 5 метров.

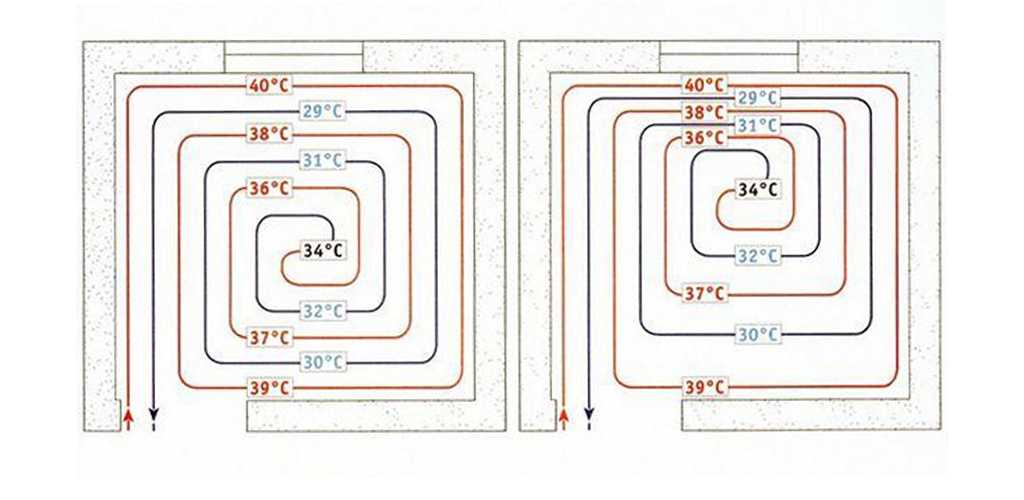

   В этом месте следует определиться: как будем укладывать трубу на основание. Диаметр металлопласта равен 2 см. Во время работ трубу зальём раствором, сверху положим керамическую плитку. В связи со всем этим уровень основания приподнимется на 3-4 см. Если вас это устраивает, ничего дополнительного делать не надо, а если нет – нужно штробить стяжку, чтобы утопить металлопласт с ней заподлицо. В нашем случае мы трубы прятать не стали, а уложили обогревающую систему прямо на основание. Но перед этим мы бросили на него металлическую сетку, используемую для сварных работ.

   Сетку мы прикрепили к стяжке при помощи дюбелей и шурупов, предварительно насверлив отверстий.

   С помощью пластиковых хомутов прикрепим к ней металлопласт.

  Но перед этим подключим тёплый водяной пол своими руками к системе отопления. Для этого мы используем специальный уголок,

    одна сторона которого соединяется с металлопластом, а в другую вкручивается разъёмный фитинг, так называемая «американка», которую мы использовали при замене полотенцесушителя.

   Сначала соединяем металлический уголок с трубой. Для этого на неё надеваем гайку, до упора вставляем внутрь трубы вторую часть уголка, не повреждая уплотнительные резинки, и ключом затягиваем гайку на резьбе уголка.

   Уголок нужно соединить с металлопластом правильно и надёжно, так как при подключении к центральной системе отопления у вас не будет возможности провести опрессовку под давлением и что-то исправить, если где-то будет подтекать вода. Такой же уголок соединим со вторым концом трубы. Теперь к нему прикрутим разъёмную часть фитинга «американки», подмотав перед этим на резьбу нитку льна и смазав его уплотнительной пастой.

  На следующем этапе мы прикрепим металлопласт к металлической сетке. Перед этим расположим его на поверхности сетки зигзагообразно. Расстояние между витками сделаем около 20 см, чтобы прогревалось как можно больше площади. В нашем случае мы не стали укладывать трубу в местах, где будет ванна, шкафчик и унитаз. Вы можете уложить её где угодно, кроме унитаза, так как при его установке, когда придётся сверлить основание, можно случайно попасть в металлопласт. В этом случае все труды пройдут даром.

   Как было замечено ранее, прикрепим металлопласт к сетке при помощи пластиковых хомутов.

   Ими мы пользовались, когда делали забор из сетки Рабица. Кончики хомутов обрезайте или подсовывайте под сетку, чтобы они не торчали выше трубы.  Устанавливайте крепления через каждые 20-30 см, чтобы труба прижималась к сетке как можно плотнее, несколько хомутов рядом установите в местах её изгиба.

   Надёжно прикрепив металлопласт к сетке, соединим тёплый водяной пол своими руками с центральным отоплением. Для этого мы впаяли в полипропиленовые трубы тройники, от которых горячая вода будет поступать в систему. Схема монтажа выглядит так: на входе в тёплый водяной пол своими руками после тройника припаиваем вентиль. Не шаровой запорный кран, а именно вентиль, чтобы можно было регулировать температуру воды в тёплом водяном полу. После вентиля устанавливаем кран Маевского для стравливания воздуха, иначе вода может в систему тёплого пола не попасть. После крана Маевского припаиваем «американку» и прикручиваем её к уголку, который мы установили ранее.

   Вход воды в тёплый пол своими руками выполнен. На выходе после уголка прикручиваем «американку», после неё – запорный шаровой кран (здесь регулировать нечего), и после крана подсоединяемся к тройнику к системе.

Водяной тёплый пол своими руками готов к эксплуатации. Осталось залить его наливным полом,

   дать высохнуть около месяца и можно ждать подачи отопления.

   Как только включат отопление, открываем вентиль на входе и шаровой кран на выходе, стравливаем воздух из тёплого водяного пола своими руками через кран Маевского. Если вы всё сделали правильно, полы в ванной комнате должны прогреться. Регулировать температуру воды можно вентилем, увеличивая или уменьшая напор горячей воды. Если вдруг у вас обнаружилась какая-либо протечка, перекрываем краны на входе и выходе, и ждём лет 10, до следующего ремонта, когда будем менять керамическую напольную плитку. Тогда и протечки устраним. Но надеемся, что всё будет хорошо, и тёплый водяной пол своими руками принесёт комфорт и тепло в вашу ванную комнату. Удачного ремонта!

Radiant Heat | | Теплый пол своими руками

Солнечные батареи практичны везде, где светит солнце. Главный вопрос становится: сколько панелей мне понадобится?

В пустынях американского юго-запада и в большинстве южных регионов страны от трех до пяти панелей могут обеспечить достаточное количество горячей воды для обеспечения до 90% всех потребностей в горячей воде и отоплении помещений. В штатах северного уровня (например, в Вермонте) может потребоваться шесть или более панелей. Выбор правильного количества коллекторов всегда будет зависеть от того, насколько хорошо утеплен ваш дом, какую площадь вы планируете отапливать и сколько бытовой горячей воды вы используете. Обладая этой информацией, технические специалисты компании Radiant Floor учтут все переменные и порекомендуют необходимое количество панелей для вашей индивидуальной ситуации.

На следующих фотографиях показана полная установка солнечного водонагревателя в высокой пустыне на юго-востоке Аризоны. Это может вас удивить, но температура здесь обычно поражает подростков в зимние месяцы. Высота 5000 футов, ясные ночи и скудная растительность вызывают резкое падение температуры после захода солнца. Снег в этом месте выпадает несколько раз в год… а Мексика находится менее чем в 20 милях к югу!

Плоские солнечные коллекторы горячей воды

Вышеупомянутые панели обеспечивают площадь коллектора более 64 кв. футов. Закаленное стекло с низким содержанием железа допускает более 9Коэффициент пропускания 1% (это, по сути, инженерный способ сказать, что, в отличие от обычного стекла, больше света попадает на медную поглощающую пластину и меньше отражается). Панели утеплены стеклотканью и пенополиизоциануратом Р-12. Жидкость входит в панели в нижнем правом углу и выходит из верхнего левого угла.

Собираем все вместе

Множество различных элементов объединяется, чтобы создать успешную систему солнечного отопления. Сначала вы платите за объединение этих элементов, а затем каждый рабочий день система окупает ваши инвестиции. Приятно осознавать, что с каждым солнечным днем ​​система обходится вам все дешевле и дешевле. И когда будет достигнута точка безубыточности, разумно ожидать, что система будет продолжать выплачивать энергетические дивиденды в течение многих лет.

Когда вы смотрите на всю систему, полностью смонтированную и подключенную, поначалу она может показаться сложной. Но после тщательного изучения солнечной схемы и этих фотографий все становится совершенно понятным. Во-первых, вот список необходимых элементов:

1. Способ сбора и передачи бесплатного солнечного тепла в накопительный/резервный резервуар (панели и циркуляционные насосы)
2. Способ предотвращения замерзания теплоносителя (антифриз и теплообменник)
3. Резервная система для гарантированной подачи горячей воды в пасмурные дни (резервный бак для пропана/электроаккумулятора)
4. Способ кондиционирования очень горячей воды, которую могут производить солнечные батареи (смесительный клапан)
5. Конструкция для предотвращения застоя в трубах при отключении системы отопления в летние месяцы (обратный клапан)
6. Датчики включения насосов при наличии тепла и их отключения при заполнении накопительного бака горячей водой
7. Предохранительные клапаны сброса давления для защиты системы
8. Приборы для контроля производительности системы
9. Способ контроля расширения и сжатия, вызванного ежедневным нагревом и охлаждением антифриза (расширительный бачок)
10. Способ заполнения и слива системы, а также продувки воздухом на постоянной основе (солнечный ЭПК/воздухоотделитель)

Сантехника системы солнечного отопления (и вы также получаете горячую воду для бытовых нужд)

На первых нескольких фотографиях показана сантехника в последовательном порядке, начиная с солнечного комплекта для расширения и продувки (EPK).

Это облегчит понимание общей конфигурации сантехники и не увязнет в несколько устрашающем виде полностью завершенной работы. Это действительно проще, чем может показаться… особенно когда солнечная схема используется как дорожная карта.

Солнечная батарея EPK — это предварительно собранный и испытанный на заводе компонент. Циркуляционный насос Grundfos монтируется на наборе фланцев, и весь узел легко крепится к стене. Обратите внимание на две вертикальные медные трубы. Это подающая и обратная линии от лучистой плиты, которая скоро будет нагрета. Бак справа — это пропановый водонагреватель Bradford/White объемом 75 галлонов. В периоды ограниченного или полного отсутствия солнца водонагреватель гарантирует достаточное количество тепла как для бытовых нужд, так и для отопления помещений.

Следующим этапом сантехнических работ является установка теплообменника (внизу слева). Соединение в верхней левой части теплообменника будет получать нагретый антифриз от солнечных батарей (следующее фото). Эта жидкость нагревает теплообменник, выходит снизу слева, течет вверх через солнечный EPK, а затем возвращается к панелям для повторного нагрева. Обратите внимание, что бытовая (питьевая) сторона теплообменника подключена к верхней части резервуара для хранения горячей воды. Я уверен, вы видите, что следующее соединение будет от нижнего выхода накопительного бака к правому нижнему входному отверстию теплообменника (см. фото ниже).

На этой фотографии показан накопительный/резервный бак, подключенный к теплообменнику с полностью подключенным трубопроводом. Горизонтальная труба непосредственно под теплообменником является подводом холода в систему. Помните, что это «открытая» лучистая система. Накопительный бак подает горячую воду как в отапливаемую плиту, так и в бытовую систему дома. Так, при отборе горячей воды из бака для душа, посуды и т. д. в систему вместо нее должна поступать холодная подпиточная вода. На следующем фото показано, как это делается.

Эта элегантная конфигурация сантехники получила награду Юго-Восточной Аризоны в номинации «Искусство исполнительского искусства».

Ну да ладно, мы придумали награду и вручили ее себе (вместе с пивом на праздник). Но факт остается фактом, сантехника ЯВЛЯЕТСЯ искусством и она безусловно выполняет свои функции. Я попытаюсь дать базовый обзор его более функциональных и художественных элементов.

Во-первых, обратите внимание, как горячая вода из бака поступает в трехходовой смесительный клапан. Соединение, противоположное горячему, является холодным отводом от лучистого пола. Обратите внимание на тройник, отходящий от этой же обратной линии. Она проходит мимо манометра температуры и давления и поступает на холодный вход в накопительный бак. Эта сантехническая деталь позволяет возвратной воде охлаждать обжигающую горячую воду из резервуара с солнечным подогревом, а также пополнять резервуар пресной водой всякий раз, когда горячая вода используется для бытовых нужд. Отверстие «смеси» смесительного клапана (направленное прямо вверх) направляет подготовленную воду на пол и в домашнюю бытовую систему.

Солнечная лучистая сантехника

Вот то же самое фото с цветовой кодировкой и подписью одного из наших более грамотных клиентов.

Последней деталью сантехники, которую следует отметить, является односторонний клапан, отходящий от тройника, соединенного с линией «смеси». Сразу за обратным клапаном можно увидеть ветку холодоснабжения дома, входящую в систему. Односторонний клапан заставляет холодную воду течь влево через циркуляционный насос (циркуляционный насос свободно течет, позволяя воде течь через него, даже когда он выключен), а затем вниз в пол. Конечно, холодная вода может поступать в излучающую систему только тогда, когда горячая вода удаляется из резервуара для каких-либо целей горячего водоснабжения. Когда в доме не открыты горячие краны, излучающая система фактически «закрыта». Если пол требует тепла, циркуляционный насос забирает горячую воду из бака, но не может забирать холодную воду из холодного водопровода.

В этот момент вы можете спросить: Почему холодная добавочная вода в водонагреватель сначала проходит через пол?

Чтобы вода в трубах не застаивалась в межсезонье. Обычно при использовании горячей воды для бытовых нужд соответствующее количество пресной воды поступает в водонагреватель для ее замены. В «открытой» излучающей системе эта свежая подпиточная вода поступает в водонагреватель через пол. Благодаря этому вода в трубах остается свежей круглый год.

Более подробное объяснение того, почему это имеет смысл, см. на странице открытой системы этого веб-сайта.

Контроллер и датчики

Этот контроллер активирует соответствующие циркуляционные насосы при наличии тепла и выключает те же насосы, когда бак наполняется горячей водой или когда солнце садится.

Один датчик контролирует обратную (самую холодную) линию в нижней части бака.

Другой датчик контролирует питающую (самую горячую) линию сверху панели.

Для заправки системы антифризом можно использовать недорогой буровой насос. Следуйте инструкциям, изложенным в нашем Руководстве по проектированию и установке или в разделе «Заполнение закрытой системы антифризом» на этом веб-сайте.

Теплый пол своими руками и напольная плитка

Если вы строите новый дом или готовитесь улучшить существующий дом, важно подумать о том, как вы будете обогревать свой дом. Это особенно важно в умеренном и холодном климате или в районах с холодным сезоном. И мы знаем несколько важных естественных фактов о тепле:

• Горячий воздух всегда будет подниматься вверх.
• Все теплые вещи «излучают» тепло более холодным вещам.
• Различные материалы по-разному «проводят» тепло.

Вы можете использовать эти факты для создания системы отопления для вашего дома, которая работает с природой, чтобы обеспечить вам комфорт, в то время как вы вносите свой вклад в защиту окружающей среды и своего кошелька.

Передовой опыт: рассмотрите все возможные варианты, прежде чем приступить к планированию с помощью карандаша и бумаги. Все элементы вашего дома должны работать вместе для обеспечения комфорта и небольшой площади. В частности, выберите лучистое тепло для пола до того, как вы выберете напольное покрытие, прежде чем положить его. Хотя вы можете использовать любой материал для пола, плитка является естественным выбором из-за ее красоты, долговечности и превосходной теплопроводности. Давайте более подробно рассмотрим, почему вам может понадобиться плиточный пол с подогревом.

Лучистое электрическое отопление пола – как это работает и зачем оно нужно

Лучистое тепло старше даже солнца. Древние пещерные жители использовали лучистое тепло, когда выбирали пещеры, открывающиеся так, чтобы дневное солнце светило на стены пещеры, которое собирало тепло этих лучей и излучало его обратно во внутреннее пространство ночью. Эта практика опиралась на естественные истины: горячее солнце излучало тепло на стены пещеры, которые, в свою очередь, продолжали излучать тепло в более прохладную камеру ночью.

Римляне подняли его на ступеньку выше, используя искусно спроектированную гипокаустную систему плитки и дымоходов, а также искусственно созданное тепло , которое циркулировало под полом. Только богатые римляне могли позволить себе эти системы, которые требовали дорогостоящих инженерных навыков и рабов для создания и обслуживания системы 24 часа в сутки. В то время как большинство римлян не могли воспользоваться преимуществами системы гипокауста, любой римлянин мог пользоваться ими в общественных банях. И сегодня, благодаря включению электричества в эту древнюю технологию, домовладельцы могут наслаждаться лучистым теплом пола в своих домах по очень доступным ценам, и их можно даже использовать для установки оборудования своими руками.

Усовершенствованная и доступная система отопления дома может сэкономить ваши деньги на долгие годы и предоставляет множество преимуществ по сравнению с другими системами, такими как принудительная подача воздуха, например:

1. Использует естественные принципы для экономии энергии.
2. Равномерно распределяет тепло по всему дому.
3. Не беспокоит пыль.
4. Снижает уровень шума.
5. Предотвращает пересушивание воздуха.
6. Ограничивает возможные аллергические реакции.
7. Не требует регулярного обслуживания.

Плитка — идеальное напольное покрытие для системы электрического обогрева пола

Римляне осознали преимущества плитки, когда они спроектировали гипокаусты с использованием тепла, исходящего из-под пола. Это связано с тем, что напольные материалы с высокой теплопроводностью нагреваются быстрее и более эффективны при использовании с подогревом пола.

В сочетании с программируемыми термостатами, которые позволяют заранее задавать циклы включения/выключения для подачи тепла только тогда и там, где это необходимо, плиточный пол с подогревом предоставляет вам наиболее энергоэффективную систему, которая может помочь вам сэкономить на ежемесячном счете. Также доступны опции интеллектуального термостата, которые позволяют дистанционно управлять вашей системой.

Помимо красоты, долговечности и превосходной теплопроводности плитка имеет еще одно преимущество! Точно так же, как плитка поглощает и удерживает тепло и медленно отдает его обратно в комнату, она также поглощает и удерживает более прохладный воздух летними ночами и отдает его обратно в комнату днем. Круглый год он уменьшает колебания температуры, а также снижает потребление энергии.

Лучше всего то, что ваш проект по укладке плиточного пола можно сделать своими руками. Вот как это сделать

Процесс укладки плитки отличается от метода укладки других напольных материалов, таких как укладка ламината. Кроме того, процесс укладки кафельного пола с подогревом также будет немного отличаться от процесса укладки кафельного пола без подогрева, но, к счастью, сама система обогрева пола спроектирована таким образом, чтобы ее было легко установить. Всегда полезно нанять подрядчика или профессионала, но если вы решите пойти по пути «сделай сам», вы можете выполнить шаги, описанные ниже. Обратите внимание, что даже если вы решите установить систему самостоятельно, мы всегда рекомендуем, чтобы лицензированный электрик выполнил окончательное электрическое подключение.

Что вам понадобится:

• TempZone™ Flex Rolls, чтобы соответствовать вашему плану пола в небольших и простых помещениях (комплекты изоляции и аксессуары доступны здесь).
• Плитка на выбор, подходящая для вашей планировки.
• Thinset
• Затирка
• Герметик
• Шпатель с плоской стороной и зубчатой ​​стороной.
• Распорки
• Плоская кромка
• Резиновый молоток
• Столярный уровень
• Большая натуральная губка
• Резиновая терка для затирки
• Плиткорез, плиткорез, кусачки для плитки, напильник

Подготовьте черновой пол:

Убедитесь, что у вас чистый черновой пол. Затем разместите рулоны TempZone™ Flex в соответствии с инструкциями, прилагаемыми к вашему заказу. Если у вас возникнут вопросы по установке теплого пола в любой момент, не стесняйтесь обращаться в нашу круглосуточную службу технической поддержки по телефону 1-800-875-5285.

Начало работы с плиткой:

• Выньте плитки из коробок и перемешайте их случайным образом, чтобы избежать нежелательных узоров из-за незначительных различий цвета между коробками.
• Найдите центр пола (среднюю точку между каждым набором стен).
• Меловые линии. Место пересечения линий в центре комнаты является отправной точкой для укладки плитки.
• Положите ряд плиток вдоль линейки от центра комнаты к стене, чтобы определить размер плитки вдоль стены.
• Если оставшееся пространство менее 2 дюймов, переместите центральную плитку назад к противоположной стене, пока размеры оставшегося пространства у каждой стены не станут одинаковыми.
• Повторите для перпендикулярных стен.
• Обрежьте дверные коробки заподлицо

Установка плитки:

• Теперь вы готовы приступить к работе. ! Смешайте разбавитель до консистенции, указанной в инструкциях производителя. Смешивайте только то, что вы можете использовать в течение двух часов, и работайте на участках размером 3 х 3 фута.
• Будьте осторожны, чтобы не загораживать свои линии (или не устанавливайте линейку вдоль одной координаты), и распределите тонкий слой плоской стороной шпателя на рабочей зоне размером 3 х 3 фута.
• Перед тем, как разбавитель высохнет, используйте зубчатую сторону шпателя, чтобы добавить больше круговыми движениями. Затем закончите, перемещая шпатель в одном прямом направлении по раствору под углом 45 градусов. Верните лишний раствор в ведро.
• Примечание: если размер вашей плитки превышает 12 x 12 дюймов, перед укладкой плитки рекомендуется намазать ее «обратным маслом» или нанести «плоский слой» для лучшей адгезии.
• Установите первую плитку на перекрестке в центре комнаты. Поместите прокладки для плитки и установите следующую плитку, перемещаясь по рабочей зоне, размещая проставки по мере продвижения.
• Когда вы закончите рабочую зону размером 3 х 3 фута, используйте резиновый молоток и уровень, чтобы убедиться, что плитка плоская и нет «выступа» (выступ происходит, когда угол одной плитки выше, чем соседняя плитка — — что затрудняет очистку плитки и делает ее более восприимчивой к поломке).

(при необходимости) Разрезание плиток:

• Когда вы закончите работу со всей плиткой, вам, вероятно, потребуется вырезать некоторые плитки. Сделайте эти надрезы до того, как подготовите места для установки разрезанных плиток.
• Используйте плиткорез для небольших прямых разрезов.
• Используйте плиткорез для резки большого количества или толстой плитки.
• Используйте кусачки для изогнутых разрезов.
• Если плитка слишком толстая для кусачек, вы можете попробовать отметить кривую на плитке, затем сделать рельефный надрез с помощью пилы для плитки, а затем отломать куски кусачками для плитки. Используйте файл, чтобы сгладить края.
• Не забудьте обрезать плитку на 1/4 дюйма меньше на краю пола, чтобы обеспечить раствор и расширение.
• Нанесите разбавитель и уложите плитку (при необходимости с прокладками) таким же образом.

ПРИМЕЧАНИЕ. Разрешить

Затирка полов:

• Удалите прокладки для плитки
• Очистите затирку от поверхности плитки и швов
• Смешивайте затирку, следуя инструкциям производителя, пока не получите пастообразную консистенцию, более рыхлую, чем майонез. Медленно добавляйте воду, выжимая из губки.
• Примечание. Если у вас есть колодезная вода, используйте для смешивания дистиллированную воду.
• С помощью терки для затирки зачерпните затирку на полу, затем распределите ее по диагонали по плиткам , продвигая затирку в швы между плитками.
• Удалите как можно больше лишнего во время работы.
• Дайте раствору высохнуть в течение 20 минут или в соответствии с рекомендациями производителя.
• С помощью губки и воды круговыми движениями сотрите затирку с верхней части плитки и установите затирку чуть ниже поверхности плитки.
• Завершите этап затирки швов, очистив плитку средством для удаления дымки затирки.

Избегайте интенсивного движения по полу в течение как минимум 72 часов. Подождите три недели, пока раствор затвердеет, прежде чем наносить герметик. Затем нанесите герметик на швы в соответствии с инструкциями производителя. Установите любую отделку или переходные планки. Затем отойдите в сторонку и полюбуйтесь своим красивым новым плиточным полом с подогревом. Обратите внимание, что перед включением системы обогрева необходимо дождаться полного отверждения тонкого слоя, в который встроена система обогрева.

Для получения более подробной информации о плиточных полах, сделанных своими руками, см. This Old House или веб-сайт Lowe’s.

Помощь в планировании укладки кафельной плитки с подогревом

Плитка может быть не только экономичной в укладке, но и элегантной, красивой, долговечной и, самое главное, она может быть частью плана по сокращению потребления энергии и счетов за отопление идти вперед.
