монтаж и подключение своими руками
Электроэнергия используется повсеместно. Устройства, обеспечивающие доступ к этому необходимому для всех ресурсу, очень важны для потребителя. К их числу принадлежат накладные розетки и выключатели — предельно простое в монтаже и эксплуатации оборудование.
Каждый домашний мастер при желании легко сможет установить такое устройство. Мы расскажем вам, как правильно его закрепить и подключить к электролинии. С учетом наших рекомендаций вы сможете соорудить безотказно действующую и безопасную для окружающих сеть.
В предложенной к рассмотрению статье даны пошаговые монтажные инструкции. У нас подробно описаны конструктивные особенности накладных электроустановочных изделий. Для оптимизации восприятия обширной информации к тексту приложены полезные схемы, фото-подборки и руководства, видео.
Содержание статьи:
- Как устроены накладные розетки
- Клеммы винтового типа
- Особенности пружинных зажимов
- Где устанавливают накладные розетки
- Инструкция по установке накладной розетки
- Отключение подачи электроэнергии
- Разметка стены и подготовка розетки
- Крепление механизма прибора
- Подготовка провода к подключению
- Подключение механизма к кабелю
- Установка декоративно-изолирующей крышки
- Особенности устройства накладных выключателей
- Процесс установки одноклавишного накладного выключателя
- #1.
Подготовка устройства к монтажу - #2. Крепление корпуса к основанию
- #3. Подключение прибора к проводке
- #3. Сборка — завершающий этап
- #1.
- Выводы и полезное видео по теме
Как устроены накладные розетки
При изготовлении современных розеток используется модульный метод. То есть механизм розетки выполняется как отдельный узел или функциональный модуль. Он может быть установлен практически в любых стандартных приборах. Декоративный же модуль или накладка легко снимается и заменяется по желанию владельца, что очень удобно.
Замена накладки выполняется очень просто, учитывая, что при установке к стене закрепляется только механизм.
Галерея изображений
Фото из
Накладные электроустановочные изделия выпускают для организации открытой проводки в деревянных домах и реставрируемых исторических зданиях
Выключатели и розетки накладного типа выпускают для устройства открытой проводки там, где ее сооружение обосновано техническими и эстетическими аргументами
В дополнение к накладным розеткам с выключателями выпускают аналогичные распаечные коробки и изоляторы в виде устанавливаемых на стену роликов
Для подключения накладных устройств необязательно штробить стены.
При желании скрыть провода их размещают в кабель каналах
В конструкцию накладного выключателя входит монтажная пластина, прикрепляемая к стене, механизм и внешняя накладка с клавишей
Установка накладных выключателей с розетками и устройство открытой проводки может выполнить начинающий электрик
Стильные накладные выключатели могут использоваться в сочетании со скрытой прокладкой электролиний
В сооружении открытой проводки используются одножильные провода с многослойной изоляцией, выключатели с розетками, корпус которых исключает случайное возгорание при искрении
Накладные выключатели в ретро стилистике
Электроустановочные изделия для открытой проводки
Распаечная коробка для открытой прокладки электросети
Прокладка проводов к розеткам в кабель канале
Простая конструкция накладного выключателя
Устройство электроснабжения своими руками
Накладные выключатели вкупе со скрытой проводкой
Правила устройства открытой схемы проводки
Оба модуля, и декоративный и функциональный, выполняются из диэлектрических материалов, которые не чувствительны к перепадам температур, не разрушаются и не изменяют цвет под воздействием электромагнитного поля или уф-излучения.
Чтобы на пути протекания тока не было нежелательных дополнительных соединений, клеммы и приемные гнезда розетки представляют собой единый узел в виде ответвления пластины, из которой выполнено приемное гнездо.
Розетка накладного типа никак не маскируется на поверхности. Это несколько портит ее внешний вид, но зато существенно облегчает процесс монтажа устройства
Надежность контакта зависит от качества механического соединения проводов с клеммами. Последние могут быть двух видов:
Клеммы винтового типа
Провода соединяются с токоведущими элементами с помощью винтов. Основное отличие таких клемм заключается в значительном усилии, с которым зажимается провод, что обеспечивает надежный контакт и хорошее удержание кабеля.
Во избежание самопроизвольного вывинчивания крепежа вследствие нагрева или вибрации винты в таких клеммах желательно использовать вместе с пружинными шайбами.
Особенности пружинных зажимов
Внутри клеммы находится подпружиненная пластинка, которая фиксирует конец провода и с усилием прижимает его к токоведущим деталям.
Преимущество такой системы заключается в простоте подключения проводов.
Однако силу зажима кабеля проконтролировать, практически, невозможно. Если она будет недостаточной, заметить это на этапе монтажа не удастся. Но впоследствии розетка со слабым контактом быстро выйдет из строя.
Винтовые клеммы обеспечивают хорошее соединение между проводом и токоведущими частями устройства. Они немного сложнее в монтаже, чем пружинные, зато дают возможность получить стабильно надежный контакт
Достаточно часто к клеммам розетки подключаются не один провод, а два. Поэтому и в пружинных и в винтовых клеммах предусмотрено по два отверстия под провода и по два посадочных места.
Все розетки имеют как минимум два приемных гнезда и две изолированных клеммы. Для проводки с трехжильным проводом используются специальные устройства с третьей клеммой – так называемым «заземлением».
Основное отличие розетки накладного типа от своего встраиваемого аналога заключается в том, что она устанавливается на поверхность стены, а не углубляется в нее.
Это существенно упрощает монтаж устройства, но несколько портит интерьерную картину. Накладные розетки чаще всего используются для подключения к проводке открытого типа, но при необходимости могут работать и со скрытой проводкой.
Где устанавливают накладные розетки
Применение накладных электоустановочных изделий чаще всего связано с устройством , стены которых сложены брусом, обычным или оцилиндрованным бревном. Правда, скрытая прокладка кабеля в выдолбленных в древесине каналах допустима, если кабель проводка протянута через невозгораемые гильзы.
Установка накладных розеток в паре с выключателями проводится сейчас преимущественно в загородных деревянных домах при прокладке проводки открытого типа
Однако процесс ее устройства излишне затратен по критериям стоимости и трудовых усилий. К тому же выборка каналов способна снизить несущую способность перегородок и повлиять не теплоизоляционные характеристики постройки в целом.
Сооружение открытой проводки по деревянным стенам оправдано снижением расходов и обеспечением возможности без затруднений контролировать ее состояние.
Этот вариант позволяет без проблем выявлять и устранять повреждения, собственноручно менять розетки с выключателями не только в случае выхода их из строя, но и при желании преобразовать дизайн помещения.
Электроустановочные устройства последнего поколения — так называемые ретро розетки и выключатели ощутимо отличаются от исторических предшественников. Их выпускают в широком ассортименте, варианты различаются степенью защиты и декоративным оформлением.
Установка накладной розетки начинается с крепления к стене подрозетника, выполненного из диэлектрического материала или металла в форме пластины. Затем к подрозетнику подключается механизм розетки, а к нему провода. Подключенный механизм закрывается изолирующей крышкой
Инструкция по установке накладной розетки
Перед началом работ нам следует приготовить все необходимые инструменты. Нам понадобятся: пассатижи, прямая или крестовая отвертка, карандаш, острый нож, а лучше канцелярский резак.
В зависимости от материала, из которого сделаны стены, может еще понадобиться инструмент для сверления: дрель или перфоратор.
Кабель для подключения розетки накладного типа может быть проложен скрыто, например, в полости стены или штробе.
Все работы с электрикой должны начинаться с отключения подачи электроэнергии. Для этого нужно перевести рукоятки автоматов на электрощитке в положение «вниз»
Но чаще всего провод проложен открытым способом: в кабель-канале, или просто поверх стены. Вне зависимости от этого процедура подключения проводится примерно одинаково. Подробно рассмотрим все этапы этого процесса.
Отключение подачи электроэнергии
Первое, с чего всегда следует начинать работу с электрическими устройствами, это отключение подачи питания. Для этого открываем и выключаем автоматы. Чаще всего для этого нужно перевести положение рукоятки на соответствующем автомате в положение «вниз».
Нужно знать, что обычно один автомат «отвечает» не за все розетки, а только за какую-то их часть. Для удобства использования устройства обычно подписывают.
Если это не так, можно определить нужный нам автомат опытным путем.
Для этого поочередно отключаем каждый автоматический выключатель и индикаторной отверткой проверяем наличие напряжения в проводке. Как только его не окажется, значит, нужный автомат найден.
Тем, кто не хочет таких экспериментов, можно посоветовать отключить все на щитке. Убедившись в отсутствии напряжения на проводе, можно приступать к следующему этапу.
Способ разборки розетки зависит от ее модели. В данном случае будет достаточно раскрутить крепежный винт в центре изделия
Как мы уже знаем, розетка состоит из двух основных элементов: функционального модуля или механизма, и декоративной панели – корпуса. Чтобы установить устройство необходимо сначала снять корпус. Для этого берем крестовую или прямую отвертку, это зависит от модели розетки, и выкручиваем центральный крепежный винт на декоративной панели. После этого аккуратно снимаем корпус.
Разметка стены и подготовка розетки
Некоторые сложности с разбором розетки могут возникнуть, если требуется установить прибор во влагостойком корпусе.
Они отличаются наличием крышки, которая закрывает прибор.
В этом случае сначала открываем крышку, получая таким образом доступ к фиксаторам, которые удерживают декоративную панель розетки. После чего аккуратно отжимаем их отверткой и отсоединяем лицевую панель устройства.
Крепление пластины-подрозетника к бетонной или кирпичной стене производится дюбель-гвоздями, к деревянной или пластиковой поверхности саморезами
Теперь нам нужно выбрать и закрепить механизм на стене. Для этого берем его и прикладываем к месту, где он должен будет находиться.
Выравниваем положение детали строго горизонтально, после чего берем карандаш и, вводя его в каждое крепежное отверстие, намечаем на плоскости точки, в которых будут располагаться крепления. Все операции выполняем аккуратно, поскольку ошибка в разметке приведет к тому, что розетка будет установлена косо.
Крепление механизма прибора
В зависимости от материала, из которого сделаны стены, процедура закрепления может несколько различаться.
Рассмотрим наиболее распространенный вариант с бетонной поверхностью.
Сначала при помощи перфоратора или дрели выполняем отверстия в намеченных точках. Их глубина и диаметр должны соответствовать размерам дюбелей, подготовленных для креплений.
В просверленные в отмеченных точках отверстия ставим дюбели, которые улучшат сцепление между основой и крепежом
В получившиеся отверстия вставляем дюбели, так называются пластиковые пробки, которые обеспечивают саморезам хорошее сцепление со стеной. Затем прикладываем механизм розетки к основанию и надежно фиксируем его шурупами или саморезами. Проверяем качество получившегося крепления. От его прочности зависит долговечность и надежность работы новой розетки.
Подготовка провода к подключению
В зависимости от того, какая у нас модель розетки, действия могут несколько отличаться. Возможно, сначала потребуется завести кабель внутрь коробки.
Чаще всего у розеток такого типа на одной из сторон корпуса выполняется заглушка, на которой выделяются несколько возможных отверстий разного диаметра.
В таком случае остается только острым ножом или резаком снять нужную заглушку и получить отверстие под провод.
Если заглушки нет, это менее удобно, но небезнадежно. Следует самостоятельно вырезать необходимое отверстие. После этого провод заводится в корпус и подрезается так, чтобы длины оставшегося отрезка хватило для подключения.
С подведенного к механизму кабеля нужно . Затем каждую из жил отделяем и зачищаем до металла. Длина оголенной жилы должна составить 0,8-1 см.
Кабель подрезается до нужной длины. Изоляция снимается и отделяются провода, концы которых зачищаются до металла на высоту около 1 см

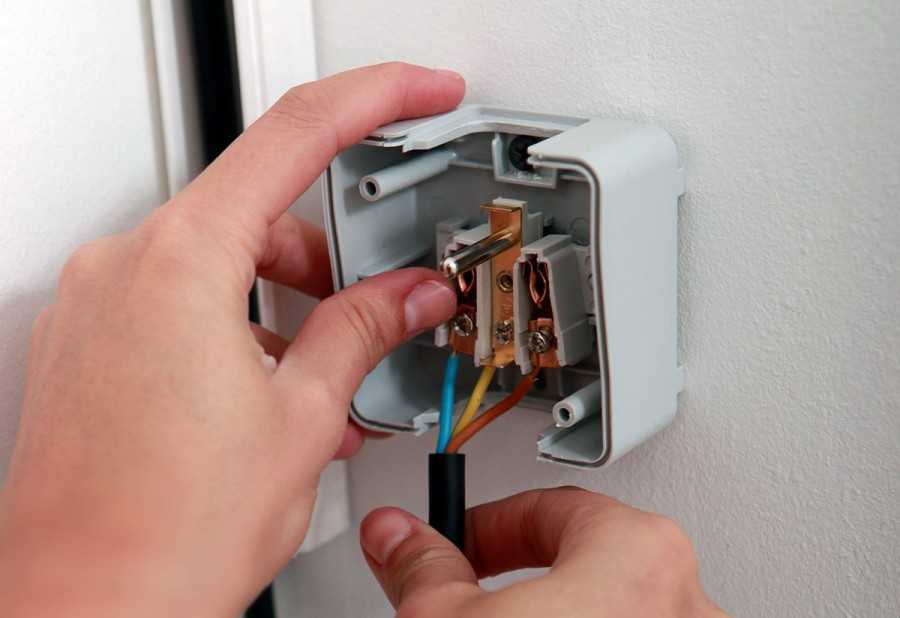

Подключение механизма к кабелю
При монтаже накладных розеток важно не ошибиться в подключении проводов. Если в проводке используется двухжильный кабель, один из проводов будет ноль, второй – фаза. Их подключают к разным клеммам.
Чуть сложнее с трехжильным кабелем. В этом случае в крайние клеммы закрепляется фаза и ноль, в центральную – заземление. Проблем не возникает, если человек, занимающийся подключением, точно знает обозначение проводов, но так бывает не всегда.
Проще всего определить ноль, фазу и заземление, если в проводке соблюдена цветовая маркировка. Согласно этому рабочий ноль или нейтраль всегда будет в сине-белой или синей изоляции, защитный ноль или земля – в желто-зеленой оплетке.
Провод любого другого цвета, чаще всего это красный, белый, черный или коричневый, будет фазой. К сожалению, в домах со старой проводкой никакой цветовой маркировки нет.
На фото представлена схема подключения механизма розетки к трехжильному кабелю
В таком случае нужно определить, где какой провод. Проще всего это сделать для двухжильной проводки. Нам понадобится индикаторная отвертка. При касании ею провода под напряжением и одновременном замыкании контакта на задней части корпуса инструмента загорается лампочка-индикатор.
Если это произошло, значит, найдена фаза. Второй провод, соответственно, будет рабочий ноль или нейтраль.
Чтобы разобраться с трехжильным кабелем потребуется специальный . Сначала на электрощитке нужно отключить заземление.
Затем определить фазу, после чего последовательно «прозвонить» при помощи устройства пары проводов.
При одновременном касании фазы и рабочего ноля на мониторе прибора появится некоторое значение, при касании рабочего и защитного ноля – нет.
Выполнить отверстие под кабель в корпусе розетки будет намного проще, если на одной из стенок есть такая заглушка. Разделение на секции с разным диаметром позволяет легко и быстро изготовить отверстие нужного размера
Установка декоративно-изолирующей крышки
Процедура может несколько отличаться в зависимости от модели накладной розетки. Если мы имеем дело с отдельно устанавливающимся корпусом, вставляем в него механизм с закрепленными проводами, накрываем лицевой панелью и фиксируем ее.
Если механизм и корпус представляют собой единое целое, ставим на место декоративную панель. При необходимости подрезаем край корпуса, чтобы кабель свободно входил. Закрепляем лицевую панель. Наш монтаж окончен, можно проверять работу устройства.
О том, как правильно спланировать расположение розеток на кухне, вы сможете узнать из нашего сайта.
Особенности устройства накладных выключателей
Самый распространенный одноклавишный выключатель представляет собой двухпозиционный коммутационный прибор с нормально-разомкнутыми контактами. Принцип его работы предельно прост.
Внутри устройства находится механизм с подвижным контактом. Последний при нажатии на клавишу принимает одно из двух возможных положений: включено или выключено. В первом случае электрическая цепь замыкается, во втором – размыкается.
Выключатель накладного типа, как и розетка, устанавливается поверх основания. Используется чаще всего с открытой проводкой
Важное замечание: к контактам выключателя должна подключаться только фаза. Конструкция устройства предельно проста и включает в себя два основных элемента: рабочий механизм и детали защиты. К последним относится клавиша, предназначенная для переключения режимов, и рамка-корпус. Контактная группа одноклавишного выключателя состоит из двух контактов.
Один из которых считается отходящим, другой – подходящим.
К первому подключается фаза, идущая на светильник, ко второму – фаза, которая приходит на выключатель. Производитель обычно маркирует контакты рабочего механизма, обозначая подходящий и отходящий контакты.
Впрочем, если такой маркировки нет, проблем не возникнет, поскольку в любой вариации устройство должно работать одинаково хорошо. Как и у выключателей, клеммы контактов могут быть винтовыми или прижимными.
Этапы монтажа накладного выключателя схожи с последовательностью работ по установке накладной розетки. Сначала крепится к стене аналогичный подрозетник, затем механизм, к которому подключаются провода
Первые считаются более надежными в эксплуатации, вторые – проще в установке. Главное отличие накладных выключателей заключается в том, что они устанавливаются непосредственно на поверхность стены.
Внешний вид таких устройств проигрывает встраиваемым аналогам, зато они проще в монтаже. Используются накладные выключатели с проводкой открытого типа, но могут функционировать и со скрытой системой.
Накладные выключатели применяются при устройстве открытой проводки. Модели в стиле ретро отлично сочетаются с интерьерами загородных домов
Процесс установки одноклавишного накладного выключателя
Сначала нужно подготовить все необходимые для работы инструменты. Нам понадобятся пассатижи или плоскогубцы, острый нож или канцелярский резак, изолента, карандаш и уровень.
Помимо этого следует приготовить крепления. Для деревянных или гипсокартонных стен будет достаточно саморезов, для бетона и кирпича понадобятся дюбели и перфоратор или дрель для сверления отверстий под них. Еще потребуется и запомнить, как разбирали, чтобы снова собрать. Приступаем к работе.
Галерея изображений
Фото из
Шаг 1: Производим крепление монтажной пластины накладного выключателя. Для этого предварительно отмечаем точки фиксации и сверлим отверстия
Шаг 2: Для того чтобы ввести кабель в устройство, удаляем заглушку. Пользуясь острым строительным ножом, срезаем подходящую по размеру гофротрубы окружность
Шаг 3: В сформированное отверстие вводим двухжильный кабель и часть гофротрубы, чтобы смотрелось красиво
Шаг 4: Освобождаем крайние 10 см кабеля от общей изоляции, потом снимаем бокорезами или пассатижами по 10 мм изоляции с каждого провода
Шаг 5: Подключаем фазный белый проводник к клемме с маркировкой L, синий провод подсоединяем к клемме L1
Шаг 6: Снизу по аналогичной схеме вводим и подключаем кабель, идущий к выключателю от розетки
Шаг 7: Устанавливаем на собранное устройство лицевую панель, крепим ее согласно обозначенной производителем инструкции
Шаг 8: Фиксируем клавишу выключателя на панели собранного и подготовленного к эксплуатации устройства
Крепление нижней части корпуса на обустраиваемой стене
Удаление заглушки перед вводом проводов в корпус
Введение проводки и части гофрированной трубы
Подготовка двухжильного кабеля к подключению
Подключение механизма
Подключение кабеля снизу выключателя
Установка защитно-декоративной панели
Фиксация клавиши выключателя на панели
В целях обеспечения личной безопасности начинаем установку с отключения подачи электроэнергии.
Для этого достаточно повернуть рычаг на соответствующем автоматическом выключателе на электрощитке в положение «вниз».
Если неизвестно, какой из автоматов «отвечает» за нужную группу выключателей, проще всего будет отключить их все. После чего нужно убедиться, что напряжение на а рабочем проводе отсутствует, что можно сделать индикаторной отверткой.
#1. Подготовка устройства к монтажу
Начинаем с клавиши. Ее нужно снять. Для этого беремся за выступающие боковые части клавиши, осторожно сжимаем их и тянем на себя. Осевые направляющие клавиши выйдут из пазов, и она легко снимется.
Если не удается взяться за деталь с боков можно попытаться потянуть за любую выступающую часть клавиши. Если же и так не получается, остается взять плоскую отвертку, очень аккуратно поддеть ею клавишу и снять ее.
Теперь перед нами лицевая панель выключателя, за которой скрывается рабочий механизм. Ее тоже необходимо снять. В разных моделях она может крепиться по-разному. Чаще всего встречается разновидность с фиксаторами, которые легко отжимаются плоской отверткой.
После этого панель легко удаляется. В некоторых случаях придется открутить крепежные винты. Остается достать рабочий механизм из корпуса выключателя.
В корпусе выключателя есть отверстия под крепления. Их расположение нужно отметить на основании. Для этого можно использовать карандаш
#2. Крепление корпуса к основанию
Чтобы правильно установить накладной выключатель, нужно сначала закрепить его на стене. Для этого берем корпус и прикладываем его к месту закрепления. Берем уровень и выставляем деталь строго горизонтально.
Убедившись, что корпус располагается точно по уровню, берем карандаш, вставляем его поочередно в крепежные отверстия корпуса и делаем наметки. Получившуюся разметку используем для подготовки стены к монтажу.
Собственно, способ закрепления корпуса выключателя на стене зависит от того, из какого материала она сделана. Мы рассмотрим самый сложный вариант – бетон. Перфоратором или дрелью выполняем отверстия строго в намеченных точках.
Выбираем диаметр сверла так, чтобы он соответствовал размерам дюбеля.
Так же определяем и глубину будущих отверстий. После того, как они будут готовы, забиваем дюбели.
Сверлим стену под дюбели точно в намеченных местах. Диаметр и длина отверстия должны соответствовать выбранному крепежу
Прикладываем корпус выключателя на место и фиксируем его при помощи дюбель-гвоздей. Выполняем работу аккуратно, чтобы не повредить пластмассовую деталь. Корпус должен быть хорошо закреплен на основании, чтобы не было слабины и подвижности. Берем уровень и еще раз контролируем положение детали. Если выявлен перекос – исправляем его, убирая корпус и выполняя новое отверстие.
#3. Подключение прибора к проводке
Сначала нам нужно завести кабель внутрь корпуса выключателя. Проще всего это сделать с приборами, у которых на одной из стенок выполнены специальные заглушки. Еще лучше, если заглушка разделена на несколько деталей разного диаметра.
В таком случае останется только срезать острым ножом элемент нужного диаметра и отверстие под кабель готово.
Если отверстие под кабель на корпусе не предусмотрено, придется сделать его самостоятельно.
Подходящий к выключателю кабель при необходимости подрезаем и заводим внутрь корпуса. Если провод уложен внутрь пластиковой гофры, ее тоже опускаем в корпус. Так соединение будет выглядеть более эстетично. Острым резаком или ножом снимаем с кабеля изоляцию и разделяем его на отдельные провода. Каждый из них аккуратно зачищаем на высоту около 0,7-1 см.
На рисунке представлена схема подключения одноклавишного выключателя
Чтобы правильно выполнить подключение, необходимо точно знать назначение проводов. Как это сделать было описано в случае с установкой накладной розетки. Берем фазный провод, при правильной маркировке он будет иметь изоляцию белого цвета, и заводим его в клемму обозначенную как L. Другой управляющий провод в синей оплетке заводим в клемму с обозначением 1. При необходимости закручиваем фиксирующие болты.
#3. Сборка — завершающий этап
Нам осталось собрать устройство.
Сначала вставляем в коробку корпуса рабочий механизм и фиксируем его внутри так, как это предусмотрено моделью прибора. Затем ставим на место лицевую панель.
Следим за тем, чтобы фиксаторы встали правильно. После этого можно поставить в рамку клавишу. Делаем это аккуратно, чтобы чрезмерным усилием не сломать достаточно хрупкий элемент.
После того, как рабочий механизм выключателя подключен к проводам, остается только собрать устройство, выполняя в обратном порядке все действия по его разборке
Выключатель установлен и готов к работе. Осталось провести рабочие испытания устройства. Мы рассмотрели процедуру монтажа и подключения самого простого одноклавишного выключателя.
Для двух и трехклавишных устройств технология проведения работ будет примерно аналогична. Основное отличие будет заключаться в схеме подключения прибора, где к каждой клавише будет подключаться «свой» осветительный прибор.
Выводы и полезное видео по теме
Видео #1. Определение провода фазы перед монтажом элекроустановочных изделий:
youtube.com/embed/_WggwlRKU3o» allowfullscreen=»allowfullscreen»/>Видео #2. Процесс установки и подключения розетки открытой проводки:
Видео #3. Как установить накладной выключатель:
Накладные выключатели и розетки не требуют установки в специально подготовленные выемки в основании, поэтому их монтаж достаточно прост. И все же не следует забывать, что работать предстоит с электрическими приборами, которые требуют к себе особо осторожного отношения.
Если опыта в электромонтажных работах нет, а проводка в доме старая и маркировка на ней отсутствует, лучше обратиться за помощью к электрикам.
Хотите рассказать о том, как собственноручно устанавливали и подключали накладную модель розетки? Желаете поделиться специфическими тонкостями монтажа, о которых не упоминалось в статье? Пишите, пожалуйста, комментарии в находящемся ниже блоке.
Как правильно установить наружные накладные розетки своими руками
Содержание
- Особенности розеток для открытой проводки
- Степень защиты
- Особенности монтажа
- Монтаж
- Использование розеток с высокой степенью защиты.
- Монтаж розетки с защитой класса IP 21.
Практически каждое помещение имеет в своем интерьере такой элемент электрооборудования, как розетки. Без них никуда, ведь что ни возьми — утюг или компьютер, его нужно куда-то включить. Из-за постоянно растущего количества якобы необходимых бытовых приборов, катастрофически стало не хватать этих же розеток.
В связи с этим ниже будет рассмотрен определенный тип приборов, который с успехом применяется не только в закрытых жилых помещениях, но и на улице во влажной среде.
Речь пойдет о розетках наружной установки. Их еще называют ― наружные, для открытой проводки.
Особенности розеток для открытой проводки
Чем они отличаются от обычных, которые можно видеть намного чаще первых.
Основным их отличием есть довольно толстый корпус. Он закрывает собой внутреннюю часть — керамическую арматуру и группу контактов. В отличие от внутренних розеток — которым необходима монтажная коробка, глубоко углубленная в стену, наружные не требуют такой трудоемкой работы, как долбление бетонных и другого типа стен. Это намного упрощает монтаж и установку одной или несколько розеток в домашних условиях.
Степень защиты
Существуют наружные розетки для открытой проводки с разной степенью защиты корпуса от попадания влаги и других веществ.
Важно! При выборе электроарматуры, обращайте внимание на степень защиты IP. Особенно если она будет установлена в сыром помещении.
Приборы с защитой IP 21 не имеют герметичного со всех сторон корпуса. Тыльная сторона открыта и при монтаже она прислоняется к плоскости стены.
В основном для влажных и других опасных помещений предназначены наружные розетки открытой проводки с абсолютно закрытым корпусом, имеющим защиту класса от IP 44 до IP 68.
Такие приборы имеют, как уже говорилось, литой пластмассовый корпус, крышку для изоляции токоведущих частей и резиновые вставки для лучшей герметизации. Все это должно защитить человека от поражения электрическим током и пожара — внутри и снаружи здания.
Особенности монтажа
Розетки для наружного монтажа в основном применяют в паре с наружной проводкой: то есть, когда провода проложены не в стене, а снаружи: на керамических изоляторах, в металлорукаве, пластиковой гофре или пластмассовом коробе.
Важно! Монтаж в металлической гофре, предусматривает ее заземление, что не всегда возможно. Предпочтительней использовать пластиковую гофру.
Такой монтаж, конечно, может портить интерьер, но сделать проводку таким способом значительно проще и быстрее. Также для такого монтажа не требуется специальное оборудование, например, болгарка и перфоратор с короной для подрозетников.
Монтаж
Теперь на практике рассмотрим, как сделать монтаж проводки и подключить наружную розетку. Первое, что необходимо сделать — выбрать розетку. Итак, если вы планируете установит ее в сухом помещении, то выбираем наружную с небольшим классом защиты, например, IP 21. Такая обойдется дешевле и в размере будет немного меньше, чем с более высокой защитой.
Использование розеток с высокой степенью защиты.
В случае с полностью герметичной розеткой, при открученной верхней крышке, перед вами откроется внутренняя керамическая часть, на которой есть контакты и зажимы для проводов.
Эта внутренность легко может выниматься, что облегчает подключение проводов. Главное, что нужно сделать — приложить корпус ровно к стене и карандашом или маркером сделать разметку в отверстиях для крепления. Теперь убираем корпус и по разметке сверлим два отверстия под дюбели. Чаще всего — это дюбеля 6*40 мм. Притом пластмассовую часть дюбеля вставляем в отверстие сразу, а металлической — прикручиваем крышку. Когда крышка крепко держится на стене, можно сказать полдела сделано. Далее подключаем провода на клеммы внутренней части и вставляем ее в уже прибитый корпус. Прикручиваем крышку.
Монтаж розетки с защитой класса IP 21.
Теперь рассмотрим монтаж розетки открытой проводки с незакрытой тыльной частью. Здесь она нужна для подключения кондиционера. Как и в первом случае откручиваем крышку. Перед вами внутренняя часть с проушинами для крепления по бокам. Как видно монтаж велся коробом с последующей укладкой в нем проводов. Находим подходящее место для крепления и прилаживаем внутреннюю часть к стене.
Важно! Не нужно крепить эту часть вплотную с коробом, иначе крышка после не встанет. Примеряя, прикладывайте в собранном виде с открученным винтом крепления крышки.
После того как приложили, придерживая внутреннюю часть, аккуратно снимаем крышку. Делаем метки в проушинах и высверливаем отверстия в стене. Далее, вставляем пластмассовые части дюбеля в отверстия и, продев в проушины розетки металлическую часть дюбеля, закручиваем его. Теперь контактная часть уже на стене.
Переходим к подключению проводов. Здесь заранее дюбелями был прибит монтажный короб к стене для укладки проводов.
Подключаем провода и заводим их в короб. Плотно уложив их в коробе, защелкиваем крышку.
Короб необходимо выбирать такого размера, чтобы количество проводов легко помещалось в нем, иначе — это будет сплошное мучение.
В крышке вырезаем углубление для выхода проводов. Прорезь должна быть достаточной, но не слишком большой, чтобы выглядело эстетично. Надеваем крышку и закручиваем винт. С другой стороны короба, подключаем провода.
Важно! Перед тем как подключать провода, проверьте цепь на отсутствие короткого замыкания.
Сделать это можно тестером или прозвонкой. Если цепь не звониться накоротко, подключаем концы и подаем напряжение. Проверяем его присутствие.
Важно! Найдите контакт «ноль», и подсоедините к нему один конец указателя напряжения. Другим, коснитесь заземляющего контакта розетки. Если покажет 220 в, посмотрите не попал ли волос провода внутри прибора с «фазы» на «заземление».
- Как правильно установить варочную панель в столешницу
- Как установить инфракрасный обогреватель самостоятельно
- Как подключить кондиционер к электросети самому
- Подключение телефонной розетки rj11, схема
Как добавить электрическую розетку в комнату (с видео)
В этом видео электрик Скотт Карсон расскажет, как добавить электрическую розетку, не повредив стены.
По Скотт Кэрон
Поделитесь этой историей
Он протягивает электропроводку от блока предохранителей, чтобы обеспечить домовладельцу необходимое освещение.Детали проекта
Навыки
3 из 5 Умеренный
Стоимость
$20-100
Расчетное время
3 часа
Добавить розетку в комнату можно без ущерба для стен. Во многих случаях гораздо безопаснее добавить в комнату дополнительные розетки вместо использования удлинителя. Как показано в этом видео, наличие удлинителя в комнате и любых проводов, проходящих под ковром, может представлять опасность.
Нужен ли мне электрик, чтобы добавить розетку? Из соображений безопасности для установки розетки в вашем доме лучше обратиться к лицензированному электрику. Они также смогут гарантировать, что вы получите необходимое покрытие. Если у вас есть опыт и вы умеете прокладывать электропроводку, вы можете сделать это самостоятельно, следуя приведенным ниже инструкциям.
Но, если вас не устраивает какой-либо из шагов, лучше проконсультироваться с электриком.
- Отключите все питание рабочей зоны на главном электрическом щите.
- Проследите область разреза для каждой электрической коробки.
- Просверлите угловые отверстия для пилотной пилы.
- При необходимости просверлите раму для проводки.
- Протяните электрические провода от отверстий распределительной коробки к электрической панели, протянув 4 фута через стену.
- Снимите изоляцию с электрических проводов и прикрепите к электрической коробке.
- Присоедините белые провода к серебряным винтам, а черные провода к латунным винтам, а затем заземляющий провод.
- Используйте изоленту, чтобы обмотать коробку.
- Прикрепите коробку к стене и накройте розеткой.
- Повторите для каждой необходимой розетки.
- Обесточьте весь электрический щит, отключив главный выключатель дома.
- Подсоедините белый провод от нового выключателя непосредственно к нулевой шине электрического щита.
- Включите главный выключатель.
Инструменты и материалы
Инструменты и материалы
Дрель/винтоверт
Электролобзик
Инструмент для зачистки проводов
Отвертка
Хотите помочь с ремонтом дома? Узнайте все о том, как домашние гарантии могут помочь.
- Что такое домашняя гарантия?
- Стоит ли гарантия дома?
- Сколько стоит гарантия на дом?
- На что распространяется гарантия на дом?
Как добавить электрическую розетку в комнату | Домашние руководства
Даниэль Смит Обновлено 21 июня 2022 г.
В частности, если вы живете в старом доме, у вас может не хватить розеток в доме, и вам нужно знать, как добавить электрическую розетку в комнату. Это может сделать ваше пространство более пригодным для жизни, добавив свет и бытовую технику. Можно научиться добавлять электрическую розетку к существующей розетке, но это может быть опасно, если вы не знаете, что делаете. Примите надлежащие меры предосторожности, и если процесс кажется слишком сложным, This Old House подчеркивает, что вам следует вызвать электрика, чтобы он помог вам. Стоимость добавления розеток в комнаты не стоит травмы.
Как добавить электрическую розетку к готовой стене с помощью шпилек
Как и в случае любых электромонтажных работ, вы должны начать с принятия надлежащих мер предосторожности. Эти меры предосторожности включают в себя отключение электричества в системах, над которыми вы будете работать, чтобы предотвратить случайное поражение электрическим током, а также использование тестера цепей перед началом работы.
Независимо от этих результатов, на всякий случай наденьте защитные перчатки.
Теперь вам нужно отметить место на стене, где вы хотите добавить розетку карандашом. Затем снимите отделку стены вокруг того места, где вы планируете добавить розетку. Вы должны использовать шпатель и плоский стержень, чтобы поддеть его, стараясь не дать ему сломаться или расколоться.
С помощью пилы для гипсокартона вырежьте квадрат гипсокартона из стены, где раньше была отделка. Вы переустановите его позже, так что не повредите его. Не режьте слишком глубоко, иначе вы можете повредить провод. Теперь, когда вы можете получить доступ к стойкам 2×4 в стене, используйте дрель, чтобы сделать отверстия в стойках, и используйте ближайшую стойку с выходом, чтобы показать вам правильную высоту.
Подключение к электрической розетке
Теперь, когда вы освободили место для розетки, вы должны пропустить электрический провод через только что созданные отверстия и подключить их к существующему источнику электроэнергии.
Для выполнения этой задачи вам может понадобиться соединитель Romex. После того, как вы удлинили свою проводку, вы можете ввести ее в новую электрическую коробку.
Различные типы электрических коробок требуют различных типов проводки, поэтому вам следует обратиться к инструкциям производителя, чтобы узнать, как лучше всего выполнить этот этап установки. Во многих случаях вам нужно будет удалить заглушку из нижней части существующей коробки, а затем прикрепить Romex с помощью изоленты. Закрепите его, затянув стопорную гайку отверткой.
Затем вам нужно будет использовать рулетку и карандаш, чтобы наметить электрическую коробку на гипсокартоне. Затем вы можете использовать пилу для гипсокартона, чтобы аккуратно разрезать по линиям и удалить этот участок гипсокартона.
Завершение установки новой электрической коробки
Сняв гипсокартон, вы можете ввести проводку из коробки в пластину и закрепить ее винтами.
Возможно, вам придется зачистить Romex, чтобы открыть белый, черный и медный провода. Family Handyman объясняет, что эти провода будут подключаться к соответствующим винтам или креплениям на самой коробке. Если цвета не совпадают, то медный провод будет прикреплен к зеленому винту, белый — к серебряному, а черный — к латунному.
Прикрутив винты, пришло время снова установить кусок гипсокартона, который вы удалили из-под обшивки, а затем снова прикрепить обшивку. Возможно, вам понадобится шпаклевка или клей для дерева. Вы также можете добавить электрические розетки в гаражи, но вы должны знать, что вам может потребоваться проложить проводку дальше, поскольку в большинстве гаражей уже меньше розеток.
Вещи, которые вам понадобятся
Справочные материалы- Этот старый дом: Установка розетки в комнату
- Семейный мастер на все руки: Как подключить розетку и подключить электрическую розетку
Наконечники
- Самая трудная часть этого проекта — ввести кабель в существующую розетку. Прикрепите отрезок цепи длиной от 2 до 3 футов со звеньями к концу кабеля и проденьте кабель длиной от 4 до 5 футов в стену. От розетки дотянитесь до стены проволокой для вешалок, конец которой превращается в крючок. Вы сможете зацепить цепь и втянуть ее в коробку. Однако убедитесь, что питание отключено.
- Если вы не можете получить доступ к стене с чердака, вам придется провести кабель через стену. Сделайте небольшие отверстия между шпильками (используйте искатель шпилек) и просверлите отверстия в шпильках, чтобы пропустить провод. Когда вы закончите, вам нужно будет залатать дыры и покрасить их.
Прикрепите отрезок цепи длиной от 2 до 3 футов со звеньями к концу кабеля и проденьте кабель длиной от 4 до 5 футов в стену. От розетки дотянитесь до стены проволокой для вешалок, конец которой превращается в крючок. Вы сможете зацепить цепь и втянуть ее в коробку. Однако убедитесь, что питание отключено.Предупреждения
- Работа с электрической системой вашего дома подвергает вас воздействию потенциально смертельного электрического тока. Всегда работайте с выключенным питанием, чтобы избежать поражения электрическим током, ожогов и травм. Если у вас есть какие-либо сомнения относительно дальнейших действий, наймите лицензированного специалиста для выполнения этой работы.
