Как сделать правильно вытяжку в ванной и туалете: как наладить воздухообмен в санузле

Содержание

как сделать принудительную вытяжку, видео, фото, инструкция

Бытовая техника и химические чистящие средства — без этих предметов нынешняя жизнь невозможна. Однако все они в разной степени являются источником испарений, которые, накапливаясь, представляют значительную опасность для здоровья человека. Поэтому стабильный воздухообмен и рабочая вытяжка в жилом помещении также необходима для нас, как свет, тепло, качественная еда и вода. В этой статье предлагаем вам ознакомиться с рекомендациями по установке принудительной вытяжки своими руками. Текст дополнен подробным видео и качественными фото.

Требования к обустройству вентиляции

Еще лет 10 назад в квартире многоэтажного дома достаточным было присутствие вентиляционного канала на кухне и в ванной. С развитием строительных технологий, появлением разнообразных отделочных материалов, расширением комплекса мероприятий по утеплению дверей, окон и стен, уровень естественной вентиляции снижен до минимума – свежий воздух в квартиру не поступает и не убывает из нее.
Последствиями ненадлежащей вентиляции могут быть:

  • образование неприятных запахов;
  • увеличение концентрации углекислого газа в жилых помещениях, что способствует кислородному голоданию, в результате человек постоянно страдает головными болями, снижается работоспособность, повышается сонливость;


Обустройство вентиляции в квартире

  • повышенный уровень влажности воздуха;
  • появление грибка и плесени на плитке санузла, в углах жилых комнат;
  • быстрое образование пыли на полках.

Профилактикой всех вышеперечисленных последствий станет правильное обустройство вентиляции в ванной комнате и ее регулярная прочистка. Действующими нормативами установлено, что воздухообмен в совмещенном санузле должен происходить с активностью не менее 50 м3, в раздельном – 25 м3. Достичь этого показателя в застарелых вентиляционных трубах старых многоэтажек можно за счет установки вытяжного вентилятора.



Как правильно подобрать модель вентилятора?

Качественная вентиляция и вытяжка из ванной комнаты в частном доме или квартире чрезвычайно важна не только для отведения влажного воздуха, но и для предупреждения появления колоний бактерий, плесени и грибков. Отсутствие окон в таких помещениях и невозможность регулярного проветривания усугубляет проблему.

Рекомендуем ознакомиться: Правильная установка вытяжки на кухне своими руками

Единственно верным решением в этом случае можно назвать приобретение и установку вентилятора для вытяжки в ванной. При покупке устройства необходимо придерживаться таких важнейших параметров помещения, как:

  • подлежащая вентиляции общая площадь санузла;
  • количество пользующихся ванной и туалетом человек.

В ванной и туалете наибольшее распространение получили малогабаритные осевые вентиляторы низкой, но достаточной производительности, составляющей 60-250 м3/час.

Установить вытяжку в ванной комнате в имеющийся вентиляционный канал, расположенный в потолке либо стене не составляет труда. Перед тем как сделать вытяжку в ванной обязательно обратите внимание на форму устройства – она должна быть идентичной габаритам канала и полностью входить в его отверстие. Снаружи должна оставаться лишь декоративная решетка, внешний вид которой подбирается под интерьер помещения.

Как выбрать вытяжку в туалет или ванную, что учесть в первую очередь?

Безопасность

Вытяжка в ванную комнату, как и любое другое работающее в условиях повышенной влажности электрооборудование, должна иметь корпус во влагозащищенном исполнении, не допускающий попадания воды внутрь прибора.

Степень влагозащиты обозначается набором символов IP и двух цифр. Первая цифра соответствует уровню защищенности от проникновения внутрь посторонних предметов, а вторая – непосредственно степень защиты от влаги.

При устройстве вытяжки для ванной и туалета следуют подбирать вентиляторы, обладающие степенью защиты не ниже IP45 – такие приборы бесперебойно функционируют даже при попадании на них струй воды.

Производительность

Вытяжка из туалета и через ванную должна обеспечивать 6-8 кратную оборачиваемость воздуха, другими словами – ее производительность должна превышать объем помещения, минимум в шесть раз.

Шумность

Вентилятор, которым оснащена электрическая вытяжка для ванной комнаты в любом случае будет хорошо слышен. Уровень шума, превышающий 35 дБ, может негативно сказываться на комфорте человека, потому для ванны и туалета следует выбирать малошумную модель вентилятора.

Рекомендуем ознакомиться: Встраиваемые вытяжки с угольным фильтром без отвода

Шумность во многом зависит от формы лопастей устройства и скорости их кружения. Оптимальный выбор – вентилятор значительного диаметра с малой скоростью вращения. При несущественной разнице в производительности шуметь он будет значительно меньше быстрого и маленького.

Во избежание появления во время работы дребезжания и вибраций, при установке вентилятора в ванне или туалете своими руками каждый стык следует тщательно обработать силиконовым герметиком.

Функциональность

Современные вентиляторы оснащаются различными дополнительными устройствами, повышающими удобство и экономичность вытяжки даже в дачном туалете:

  • обратный клапан;
  • измеритель влажности;
  • датчик движения;
  • шумоглушитель;
  • таймер.



Виды вентиляции

Все вентиляционные системы жилых и нежилых помещений по способу перемещения воздуха разделяют на два вида: естественные и принудительные. Далее немного подробнее о каждой из них.

Естественная вентиляция. Эта система вентилирования создается на этапе создания проекта дома. Естественная вентиляция представляет собой специально созданные каналы из труб, пластика или кирпича, проходящие по некоторым помещениям и выходящие, как правило, на чердак или крышу. Свежий воздух при этом попадает из щелей в окнах и дверях, а затем удаляется естественным путем через вытяжное отверстие в вентиляционный канал.


Естественная циркуляция воздуха

Существенным недостатком данного вида вентиляции является высокая зависимость от внешних факторов – погодных условий, скорости ветра, температуры, при отсутствии (или присутствии) которых она попросту перестает работать. Чего нельзя сказать о следующем виде вентиляции.

Принудительная вентиляция. Она обычно применяется тогда, когда естественная вентиляция перестает работать или ее недостаточно. Принцип ее прост: в вентиляционное отверстие санузла монтируется специальный прибор, который искусственно создает тягу, обеспечивая помещение свежим воздухом вне зависимости от внешних факторов, погодных условий или загрязненности каналов. Кроме этого, в системах искусственной вентиляции могут присутствовать различные фильтры, охладители, нагреватели, которые дополнительно расширят ее возможности.

Внимание! При использовании дополнительных опций на вытяжном вентиляторе, возможен существенный расход электричества для очистки, охлаждения или обогрева всего объема поступающего воздуха.

Как проверить вентиляцию

Работу вентиляционного канала проверяют с помощью спички (свечи и т.п.): зажигают и подносят к решетке хода.

Если тяга есть, пламя отклоняется, в соответствии с направлением воздушного потока. При нарушениях огонь останется неподвижным.

Расчет мощности и требования к вентиляторам

Усилить уровень вентиляции даже в нечищеном годами общем канале поможет электрический вытяжной вентилятор. Обычно используют настенные осевые устройства. При их выборе важно обращать внимание на следующее:

  • безопасность должна быть максимальной. Ведь вентилятор – это, прежде всего, электрический прибор, который будет использоваться в помещении с повышенной влажностью;


Вентилятор принудительной вытяжки

  • минимальный уровень шума;
  • мощность прибора должна соотноситься размерам санузла с количеством жильцов в квартире.

Определить оптимальную мощность вытяжного вентилятора можно по формуле 6хV или 8хV, где числа 6 и 8 – это коэффициенты, соответствующие количеству проживающих и пользующихся санузлом людей в квартире, а V – это объем вентилируемого помещения (ванной комнаты).

Подбор подходящего вентилятора для туалета

В типовых городских квартирах обычно установлен вертикальный вентиляционный канал, для которого наиболее оптимальным вариантом является центробежный вентилятор.

Результаты похуже покажет канальное вентиляционное устройство. Такие вентиляторы лучше использовать при объединении нескольких каналов вентиляции или в случае, когда возникает необходимость спрятать прибор в подшивной потолочной конструкции.

ПОЛЕЗНАЯ ИНФОРМАЦИЯ: Как выбрать двери в ванную и туалет

Монтаж осевого вентилятора имеет смысл только при коротких горизонтальных каналах.

Рекомендуем обратить внимание на модели вентиляторов, оснащенные дополнительными опциями (потребуется прокладка отдельной линии электропитания):

  1. С обратным клапаном. Благодаря своим конструктивным особенностям такой вентилятор не пропустит воздух из шахты обратно в помещение. Жители многоквартирных домов оценят его преимущество благодаря тому, что больше не будут вынуждены вдыхать ароматы, попадающие через вентиляцию из соседних квартир.
  2. С датчиком движения. Включаться устройство будет, когда в туалет заходит человек, а когда он выходит, вентилятор выключается.
  3. С таймером. Выставляется определенная программа, обеспечивающая непрерывную работу вентилятора на протяжении 2–30 минут.
  4. С датчиком влажности. Автоматическое включение прибора при достижении влажности в помещении определенного уровня.
  5. С режимом проветривания. Вентилятор не прекращает свою работу, но осуществляет ее на минимальных оборотах.

Монтаж принудительной вытяжки в туалете и ванной комнате

Провести своими руками правильный монтаж вентиляционной вытяжки возможно только при условии, что вы хоть немного знакомы с работой электрика и отвертку в руках держите не первый раз. Иначе правильнее будет позволить сделать работу по установке электрику.

Этапы установки:

  1. Все принудительные вытяжки монтируются в отверстие канала естественной вентиляции. Если проем такового слишком мал, его можно расширить при помощи болгарки или молотка и зубила.


    Канал естественной вентиляции

  2. Вмонтировав прибор в проем, закрепите его саморезами или «посадите» на жидкие гвозди. Снаружи у вас должна остаться только решетка.


    Монтаж прибора в проем вентиляции

  3. Следующим этапом будет подключение вытяжки к электричеству. Можно сделать отдельный выключатель для девайса или подключить шнур к выключателю света, чтобы вытяжка включалась тогда, когда человек заходит в ванную комнату по своим нуждам. В некоторых случаях (например, в семьях с детьми) этот прием не совсем рационален – расход электроэнергии будет на порядок выше.


    Подключение вытяжки к электричеству

  4. Завершив работу по монтажу устройства, закрепите с внешней стороны при помощи фиксаторов к нему решетку.


Завершение монтажа вытяжки

Монтаж вентиляции в туалете

Последовательность работ по монтажу принудительной вентиляции будет следующей:

  • Устанавливаем приобретенный вентилятор со стороны выхода вентиляционной шахты. Если есть такая необходимость, расширяем отверстие при помощи перфоратора. В том случае, если ситуация складывается, наоборот, и вентиляционный ход имеет слишком большое выходное отверстие, тогда монтируется труба подходящих габаритов, а свободное место заполняется монтажной пеной. Закрепление вентилятора происходит посредством саморезов либо клеящего состава.

Если стены вашей туалетной комнаты облицованы плиткой, то вентилятор лучше закрепить на клей, чтобы не портить ее.

  • Подводим электропитание к заранее установленному вентилятору. Наиболее оптимальный вариант – проведение отдельной линии на стадии ремонта. Если ремонт уже сделан, выхода два: можно уложить проводку в проштробленные на стенах каналы, после чего вернуть им первозданный вид, либо запитаться от потолочного светильника. При осуществлении последнего варианта потребуется покупка пластикового кабельного канала, который максимально аккуратно монтируется от осветительного прибора до вентилятора. В него прячутся провода электропроводки.

ПОЛЕЗНАЯ ИНФОРМАЦИЯ: Как сделать ремонт в туалете пластиковыми панелями (9 фото)

  • Подключаем установленное оборудование для вентиляции при помощи клеммных колодок. Скрутки для этих целей использовать запрещено. Провода заводятся через специально предусмотренные на корпусе вентиляционного прибора отверстия.

Не забывайте о соблюдении мер безопасности. Все электромонтажные работы выполняются только тогда, когда система подачи электропитания будет полностью обесточена.

Как видите, установка вытяжки в туалете своими руками – процесс нетрудоемкий, выполняется достаточно просто. При исполнении описанных действий начинать работать вытяжная система будет при включении света.

Вентиляция в туалете и в ванной: устройство принудительной вытяжки

Содержание

  1. Необходимость в обустройстве принудительной вытяжки
  2. Способы искусственной вентиляции
  3. Последовательность обустройства
  4. Как выбрать типоразмер вентилятора
  5. Как сделать вентиляцию в ванной

Правильно спроектированная и установленная вентиляция в туалете и ванной комнате избавляет от многих бытовых проблем. Особенности эксплуатации данных помещений вынуждают ответственно подходить к вопросу искусственной вентиляции.

Дело в том, что и в туалете, и в ванной постоянно присутствует повышенная влажность. Поэтому при неудовлетворительном проветривании речь идет не только об отсутствии комфорта, но и о порче многих предметов: коррозии трубопроводов, возможных коротких замыканиях электропроводки, образования грибков на стенах и т.д. Эффективная вентиляция для ванной комнаты дает возможность обеспечить сохранность вещей, постоянно находящихся в этом помещении. Например, это важно для полотенец: при повышенной влажности воздуха они плохо высыхают.

Необходимость в обустройстве принудительной вытяжки

Как сделать вентиляцию в ванной

Как сделать вентиляцию в ванной и нельзя ли обойтись естественной вытяжкой?

Действующими строительными нормами обустройство принудительной системы вентиляции обязательно, если интенсивность воздухообмена составляет менее 25 м3/ч для ванных комнат, и менее 50 м3/ч – для совмещенных санузлов. Практически достичь такого уровня воздухообмена естественным притоком/выносом воздуха невозможно. Есть исключения, но они касаются в основном домов, построенных по индивидуальному проекту.

Более того, даже при удовлетворительно работающей системе естественной вентиляции не исключены различные форсмажорные обстоятельства, при которых она внезапно перестанет функционировать (например, во время ураганного ветра). Поэтому обустройство принудительной вентиляции в ванной – как централизованной, так и индивидуальной – никак не помешает.

В некоторых случаях причиной плохого проветривания санузла и ванной комнаты является халатность самих жильцов, которые загромождают вентиляционные отверстия громоздкими предметами – мешками, тазами и т.д. После приведения помещений в надлежащий порядок нормальная работа вытяжки часто восстанавливается.

Способы искусственной вентиляции

Пpинудитeльнaя вeнтиляция в ванной и туалете

В таких служебных помещениях, как туалет и ванная, чаще всего воздухообмен предусматривают посредством прокладки вентиляционных каналов или отверстий. В первом случае формируются направленные воздушные потоки к местам их наибольшей потребности, а во втором – обеспечивается общая, ненаправленная вентиляция помещений. В индивидуальных домах более распространен первый способ, а в многоквартирных – второй, как более легко организуемый.

Как проверить, например, работоспособность существующей вентиляции в туалете и ванной? Для этого открывают дверь в помещение и ближайшую к нему форточку или оконную фрамугу. К вентиляционному отверстию прикладывают лист бумаги: если он постоянно прижимается к вентиляционной решетке, то система вентиляции действует хорошо, и не нуждается в замене.

Последовательность обустройства

Вначале следует выполнить некоторые предварительные действия. Например, необходимо точно знать, как действует существующий вентиляционный канал. С индивидуальным домом (особенно, если он возведен из дерева, т.к. деревянные стены сами по себе хорошо «дышат») такой проблемы не будет. Здесь проект вентиляции разрабатывается и согласовывается с заказчиком.

В многоквартирных же домах изменения (как правило, в худшую сторону) происходят вследствие самовольных перепланировок туалета и ванной комнаты, неграмотной установки газовых отопительных котлов и пр. Еще более усугубляется ситуация, когда квартира расположена на первом этаже. Тогда все засорения существующей вентиляционной системы в полной мере воспринимаются жителями снизу.

Если вентиляционная система квартиры подключена к общей вентиляции дома, а санузел и ванная конструктивно объединены в одно помещение, то проблема решается установкой вентилятора с обратным клапаном. Впрочем, стоит перед этим попробовать и менее затратный вариант – несколько увеличить просвет между дверью в ванную комнату и полом. Так проходное сечение для воздушного потока увеличится, и воздухообмен улучшится. Многого таким способом добиться невозможно, поэтому при неудовлетворительном результате вентиляция в ванной комнате должна быть оборудована.

Как выбрать типоразмер вентилятора

Правильно устроенная вытяжка в ванной должна учитывать следующие факторы:

  1. Производительность вентилятора. Существует простой способ выяснения данного параметра – объем вентилируемого помещения необходимо умножить на коэффициент кратности воздухообмена. Его значения принимают в пределах 8-10 (большее число – для совмещенных санузлов). Таким образом, при объеме ванной комнаты

V=3*2,5*2,8=21 м.куб

и при совмещенном санузле требуемая производительность вентилятора должна быть не менее

П=21*10=210 (м.куб/ч)

Чтобы вентиляция в ванной работала более стабильно, расчетный показатель стоит увеличить на 10-15%.

  1. Шумность вентилятора. Для комфортного пребывания в ванной комнате шум, издаваемый вентилятором, не должен превышать 35-40 дБ. В этом плане модели вентиляторов, которые работают на шарикоподшипниках, лучше.
  2. Управление вентилятором. Есть модели, работающие от таймера, есть – от выключателя, а есть – с датчиками влажности. Последние, хотя и дороже, но являются наиболее экономичными: и электроэнергию экономят, и влажность в помещении поддерживают на должном уровне. Принудительная вентиляция в ванной может быть достаточно экономичной и эффективной также в том случае, если предусматривать включение вентилятора только при нахождении людей в помещении.
  3. Установочные габариты прибора: перед покупкой вентилятора следует тщательно промерить размеры всех проемов, чтобы вентилятор было бы удобно и надежно можно установить.

Чтобы вытяжка в ванной действовала эффективно, кроме приобретения вентилятора требуется еще и прочистка вентиляционного канала. Часто в нем скапливается мелкий строительный мусор и паутина. Хуже в этом плане всегда приходится жильцам нижних квартир, поскольку в их зоне вентиляционные каналы бывают особенно загрязненными. Вентиляционные каналы на верхних этажах прочищаются проще – достаточно возвратно-поступательными движениями переместить по каналу прикрепленный к прочному тросу тяжелый груз.

Бывает, что вентилятор все же не удается разместить в вентиляционном отверстии, и нужно покупать дополнительный воздуховод. Для соблюдения неких эстетических норм его приходится прятать под натяжной потолок, а если его нет – то под декоративный колпак. Если длина дополнительного воздуховода невелика – до 3 м – то обычно устанавливают пластиковый, а для более протяженных трасс – металлический воздуховод. Гибкие воздуховоды наиболее дешевые, но и наименее долговечные.

Как сделать вентиляцию в ванной

Как сделать вентиляцию в ванной

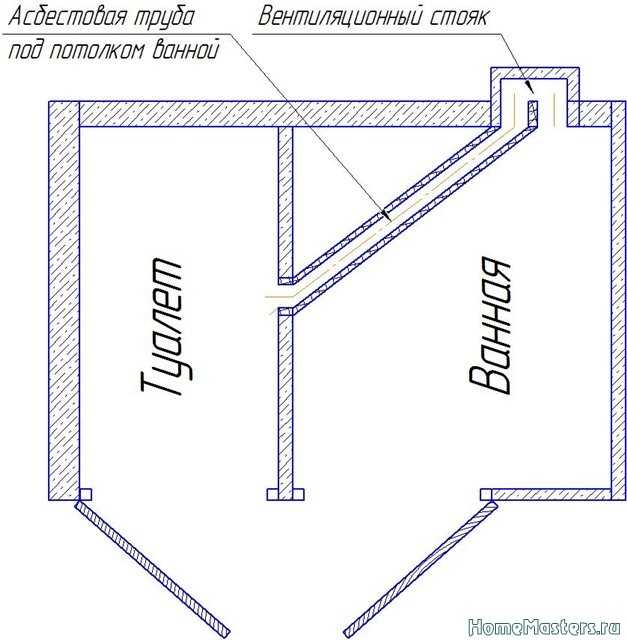

При раздельных помещениях ванной и туалета есть смысл устроить общую вытяжку. В таких случаях воздуховод прокладывается под потолком, ближе к основному вентиляционному каналу в доме. При прокладке электропроводки для подключения вентилятора следует помнить о надлежащей изоляции проводов, учитывая повышенную влажность в помещении.

Вентиляция для ванной комнаты выполняется следующими, последовательно выполняемыми монтажными работами:

  • установкой воздуховодов;
  • монтажем вентилятора;
  • подсоединением вентилятора к электрической сети и проверкой эффективности его работы;
  • установкой декоративной решетки на вентилятор.

Так можно обеспечить нормальную влажность воздуха в ванной комнате.

Карта сайта / Вентиляция / Водоснобжение / Отопление /

Вентиляция в кухнях и ванных комнатах

Качество воздуха в помещении имеет большое значение. Один из способов сохранить здоровье — проветривать влажный воздух и запахи, образующиеся на кухнях и в ванных комнатах. Домашняя вентиляция важна во всех домах, но особенно в новых постройках, поскольку новые дома построены с хорошей изоляцией и герметичными герметичными уплотнениями, предотвращающими движение воздуха.

Я всегда говорю, что ничто не вечно, если вы не убедитесь, что это так, и ваш дом в том числе. Как домовладелец, вы должны понимать важность вытяжных вентиляторов и надлежащей вентиляции, а также то, как правильно их устанавливать и эксплуатировать. Это ключ к удалению избыточной влаги из воздуха в помещении, а все мы знаем, что влага может привести к плесени. Эффективная вентиляция обеспечивает хорошее качество воздуха в помещении.

Многие люди не понимают, что система вентиляции дома играет огромную роль в его долговечности. Думайте о системе HVAC как о легких вашего дома — чистый эффективный воздушный поток необходим для поддержания его здоровья. Надлежащий поток воздуха может помочь предотвратить появление плесени, которая наносит значительный ущерб за короткий промежуток времени. Но еще важнее то, какую роль вентиляция играет в здоровье вашей семьи. Когда большую часть нашего дня мы проводим в помещении, качество воздуха становится еще более важной проблемой для людей, живущих в доме.

Вот что вам нужно знать о вентиляционных вентиляторах на вашей кухне и ванной:

кухонные выхлопные вентиляторы

Восхитительные ароматы могут быть частью хорошего приготовления пищи, но мы не всегда хотим, чтобы запахи от одного приема пищи, чтобы задержаться до следующего или для того, чтобы они распространялись на дополнительные жилые помещения. Кроме того, опасными могут быть влага, которая потенциально очень опасна, жир, тепло и даже угарный газ от сжигания газовой плиты.

Вы можете обеспечить циркуляцию свежего воздуха с помощью кухонного вытяжного вентилятора. Он удаляет частицы, дым, канцерогены и запахи из ваших воздух в помещении.

Что лучше вытяжка или вытяжной вентилятор?

На мой взгляд, вытяжные вентиляторы, которые выбрасывают обратно в дом, даже если они фильтруются, имеют ограниченную эффективность. На самом деле они никуда не переносят тепло, влагу или запахи готовки — они просто перемещают их.

Выбор кухонного вентилятора

Кухонная вытяжка пропускает больше воздуха, чем вентилятор в ванной, и они, как правило, громче в зависимости от установленной скорости. Обычно средний диапазон размеров требует удаления воздуха со скоростью 120 кубических футов в минуту при использовании потолочного вентиляционного колпака.

Но будьте осторожны, не переусердствуйте — мощные вытяжные вентиляторы и вентиляторы верхней части диапазона могут вызвать «обратную тягу» в дымоходе. Это происходит, когда воздух втягивается в дымоходы, что может привести к попаданию опасных выхлопных газов в дом. Если у вас есть эти вентиляторы с высокой производительностью, вам понадобится соответствующий приточный вентилятор, чтобы сбалансировать давление в помещении.

Не забывайте, что вы также хотите выбрать вентилятор с правильным размером воздуховода. Вытяжка для минимальной вытяжки на большинстве кухонь должна иметь вытяжной канал размером не менее шести дюймов. Капюшон также должен быть достаточно гибким, чтобы можно было соединить пылезащитный кожух с верхней или задней части устройства.

Где на кухне должен быть установлен вытяжной вентилятор?

Ваш вытяжной вентилятор обычно устанавливается непосредственно над кухонной плитой и устанавливается в вытяжке или шкафу. Его также можно интегрировать с микроволновой печью или закрепить на стене. Вентилятор должен быть выведен за пределы дома, а не на чердак, в подполье или в другое место внутри здания.

Кухня от Holmes Утвержденный застройщик Vicky’s Homes

Ванные вытяжные вентиляторы и вентиляция

Ванные комнаты также создают запахи, но влажность, которую они могут создать, потенциально гораздо более серьезна, поскольку обычный душ производит огромное количество водяного пара и пара. Если этот теплый влажный воздух не выводится должным образом, он попадет в ваши стены и потолки и вызовет множество проблем.

Не уверены, что ваш нынешний вентилятор в ванной комнате выполняет свою работу? Вы можете проверить силу своего вентилятора, поднеся к нему салфетку, когда он включен. Если всасывание вентилятора будет удерживать ткань на месте, все в порядке, если нет, замените вентилятор.

Вентилятор постоянного тока Panasonic WhisperCeiling, установленный на строительной площадке

Зачем вам нужен вентилятор для ванной

Вентилятор для ванной повысит комфорт и поможет защитить ваш дом от плесени и влаги. Влажный воздух, создаваемый ванной или душем, может скапливаться на поверхностях вашей ванной комнаты. Не снабжая ванную комнату системой вентиляции, в которой она нуждается, вы просите гниения и отслаивания краски и создаете благоприятную среду для роста плесени и грибка. Правильно установленный вентилятор в ванной комнате обеспечивает вентиляцию, вытягивая влажный воздух и запахи из дома.

Выбор вентилятора для ванной комнаты

Чтобы определить мощность вентилятора в кубических футах в минуту (CFM), необходимо учитывать размер вашей комнаты. Рейтинг CFM измеряет объем воздуха, который перемещает вентилятор. Если вы в конечном итоге купите слишком маленький вентилятор, он не будет эффективно удалять влагу из воздуха. Для ванных комнат площадью до 100 квадратных футов у вас должен быть вытяжной вентилятор, обеспечивающий как минимум 1 кубический фут в минуту (CFM) на квадратный фут площади пола. Я бы поднялся выше, особенно в большой ванной, с несколькими светильниками или ванной с гидромассажем.

При поиске вентилятора для ванной комнаты обратите внимание на варианты вентиляции ENERGY STAR® , которые помогут вам создать дизайн, выходящий за рамки кода. Вы знаете, я не парень с минимальным кодом!

Потолочное крепление для ванной с подключением к вытяжной трубе, проходящей через чердак или между этажами. Это самые распространенные типы вентиляторов.

Настенные вентиляторы для ванных комнат предназначены для помещений, где вентиляция через потолок невозможна. Эти вентиляторы обычно выходят прямо через стену наружу с небольшим или отсутствующим вытяжным воздуховодом. Некоторые вентиляторы будут работать как в потолочной, так и в настенной установке.

Фотография ванной комнаты из Timber Block. Одобренный Холмсом строитель

Как долго я должен использовать вентилятор в ванной?

После душа обязательно включите вытяжной вентилятор примерно на 30 минут. Не совершайте ошибку, просто запустив его на несколько минут и думая, что работа сделана. Кроме того, вам нужно держать дверь или окно немного открытым, когда работает вентилятор. Если ванная комната закрыта при включенном вентиляторе, в ней недостаточно воздуха для всасывания воздуха и его надлежащего обмена, а вентилятор не может вытолкнуть влажный воздух наружу. Если поток воздуха в вашей ванной ограничен, мощность вашего вентилятора будет значительно снижена.

Фотография ванной комнаты строителя компании Holmes Approved Homes компании Western Living Homes.

СВЯЗАННЫЕ

Что можно и что нельзя делать в ванной RENO

Вентиляция на чердаке?

Что бы вы ни делали, не выбрасывайте вентиляторы на чердак — они должны выходить прямо наружу. Влага и тепло помогут создать идеальные условия для роста плесени, причем быстрого роста. Я видел повреждения, которые могут возникнуть из-за того, что вентиляционные вентиляторы выпускают воздух на чердаки, стены или потолки или софиты крыши. Это вызывает гниение, которое может разрушить структуру вашего дома.

Выхлопные системы должны быть выведены наружу. Есть веская причина, по которой выведение выхлопных систем на чердаки полностью противоречит строительным нормам — критически важно выводить наружу, чтобы избавиться от влаги.

Воздуховоды для вентиляции

Убедитесь, что ваш подрядчик устанавливает вентилятор так, чтобы воздуховод имел как можно более короткий и прямой выход наружу, чтобы вентилятор работал более эффективно. Если вытяжной канал должен поворачиваться или перемещаться на большое расстояние, вам может понадобиться вентилятор большей мощности.

Наилучшие выхлопные пути прокладываются с использованием прочных гладких воздуховодов, а не ребристых или гибких, препятствующих потоку воздуха. И там, где воздуховод проходит через неотапливаемые помещения, вы должны убедиться, что они должным образом герметизированы в каждом шве и изолированы. Без него холодный воздух, окружающий воздуховоды, будет вызывать конденсацию и протечки.

Техническое обслуживание вытяжных вентиляторов

Вы должны чистить вытяжные вентиляторы два раза в год. Просто снимите крышку и проверьте ее на наличие пыли.

Вы будете удивлены, сколько пыли накопилось, и эта пыль значительно снижает производительность вашего вентилятора. Фото с сайта pixabay.com

Оставьте выхлоп включенным

Пусть вентилятор делает свое дело! Многие люди не оставляют своих поклонников на достаточно долгое время, чтобы они были эффективными. Их рекомендуется оставить на 20-30 минут после устранения источника загрязнения. А еще лучше, сделайте это по таймеру, чтобы вам не пришлось запоминать.

ПРОЧИТАТЬ СЛЕДУЮЩИЙ

ТОП-10 КУХОННЫХ ПРОБЛЕМ И РЕШЕНИЙ





Статьи по теме

« НАЗАД IOUS Купить дом и купить его правильно СЛЕДУЮЩАЯ » 6 советов как продать дом – и продать правильно

Вытяжка для ванной и туалета: правила проектирования и обустройства

Вентиляция ванной комнаты должна быть обязательно оборудована для обеспечения комфортных условий, продления срока службы отделки и мебели.

Вытяжка для ванной комнаты устанавливается для обеспечения эффективности системы вентиляции.

Классификация систем вентиляции

Вытяжная вентиляция в ванной комнате обеспечивает правильный воздухообмен. Это устраняет проблему неприятных запахов, образования плесени и грибка, повышенной влажности.

Особенно важно устанавливать вытяжку в совмещенных санузлах.

Основные функции вытяжки в ванной:

  • обеспечение воздухообмена;
  • устранение вероятности развития грибков;
  • поддержка микроклимата.

На фото вытяжки для ванной можно наглядно ознакомиться с такими конструкциями, особенностями их монтажа и эксплуатации.

Но есть разные типы вытяжек, которые следует выбирать исходя из особенностей помещения.

Дополнительные функции инновационных вытяжек

Устройства с таймером оснащены дополнительными функциями. Наиболее популярным является наличие клапана, препятствующего возврату воздуха в помещение.

Эта возможность необходима для многоэтажных домов, чтобы в жилище не проникали неприятные посторонние люди. А вот жителей загородного домостроения вполне устроит диффузор регулируемого типа, который предназначен для регулирования количества выбрасываемого воздуха.

Натуральное извлечение

Естественная вытяжка предполагает удаление воздуха из помещения через вентиляционный канал. Данная система вентиляции разрабатывается на этапе проектирования здания.

Для эффективной работы системы в помещение должен подаваться свежий воздух. Для этого в двери или над ней делаются вентиляционные отверстия.

Для проверки работоспособности системы необходимо обеспечить сквозняк в помещении, открыв окно или дверь.

Приложите бумажку к вентиляционной решетке, если она к ней притягивается, система работает правильно.

Самый эффективный и простой способ сделать вытяжку в ванной, если естественная вентиляция не работает должным образом, это обеспечить принудительный воздухообмен.

Для этого используются вентиляторы.

Стандартная вытяжка

Настенная вытяжка помогает избежать этих проблем, обеспечивая достаточную вентиляцию в таком маленьком пространстве. Но со временем штатная система вентиляции начинает давать сбои. Это может быть связано с:

  • наличие мусора в вентиляционной шахте;
  • расположение квартиры на одном из последних этажей;
  • высокая температура и влажность.

Ссылки по теме: Кухня с молоком – как обыграть знакомое сочетание

Типы вентиляторов

В магазинах, где можно купить вытяжку для ванной, представлен довольно широкий выбор принудительных вентиляторов.

Читайте также: Термоголовка для радиатора отопления: устройство, принцип работы, преимущества использования, виды, особенности установки, советы и рекомендации

Они делятся на разные типы по следующим признакам:

Местонахождение: накладные и встроенные. Первые монтируются на входе в вентиляционный канал. Они очень просты в установке и недороги.

Вентиляторы встраиваемые предназначены для обслуживания нескольких помещений, устанавливаются при строительстве или капитальном ремонте здания.

Место установки: потолок, стена или крыша. Первые обычно канальные, вторые — накладные.

Крышные модели устанавливаются в составе комплексной приточно-вытяжной вентиляции, монтируемой под кровлю.

По технологии функционирования: лопастные и центробежные Первые бывают осевыми и радиальными. Воздух удаляется вращением лопасти.

Центрифуги генерируют центробежную силу внутри своей конструкции.

Для дополнительного функционала (с обратным клапаном, таймером, светом, влажностью, датчиками движения и т.д.).

Способ запуска: механический и автоматический. Первые нужно запускать вручную отдельной кнопкой. Автоматические запускаются самостоятельно по заданным настройкам.

Всегда устанавливайте обратный клапан. Если вентилятор не идет в комплекте, купите его отдельно. Он исключит возможность поступления воздуха из вентиляционного канала обратно в помещение.

Если вам нужна бесшумная вытяжка для ванной комнаты, выберите соответствующий вентилятор. Все модели издают шум, но чем ниже уровень, тем комфортнее будет в помещении.

Этот параметр всегда указывается в технических характеристиках устройства.

Как работает вытяжка

Стандартная внутренняя вытяжка работает по обычному принципу «выдвижения». Происходит это из-за разного давления воздуха внутри помещения и в вентиляционной трубе. Дымоход работает по тому же принципу, вытягивая как дым, так и воздух, поступающий в квартиру через двери и окна.

Если поток воздуха слишком слабый, или его температура превышает 20 градусов, то штатная вытяжка фактически перестает работать. В такой ситуации требуется установка дополнительной системы вентиляции, которая запускается как самостоятельно, так и с помощью выключателя.

Выбор вентилятора

При выборе вытяжного вентилятора руководствуйтесь следующими критериями:

  • производительность. Зависит от размера комнаты. Чем больше помещение, тем мощнее должен быть вентилятор;
  • уровень шума. Лучше выбрать бесшумную модель, излучающую уровень шума не более 25 дБ;
  • требования безопасности. Вентилятор должен быть спроектирован так, чтобы защищать его электрические и электронные компоненты от влаги, которая присуща ванной комнате. Поэтому выбирайте модели, предназначенные именно для ванных комнат.

Как рассчитать мощность вытяжки?

Говоря о классической (универсальной) формуле расчета мощности вытяжки, стоит помнить, что это не единственный вариант, но самый простой, а главное, работающий. Для расчета нужно измерить площадь кухни и высоту, затем перемножить все данные и умножить результат на коэффициент 10-12 (количество нового воздуха, поступающего в помещение за час). Если учитывать нормы СЭС, обновление воздуха за один час должно происходить около 12 раз.

Если необходимо рассчитать производительность вытяжки, если воздуховод уже забит и чистить его не планируется, нужно полученное число умножить еще на два. При покупке новой вытяжки желательно выбрать модель, производительность которой будет немного превышать полученное число.

Обслуживание системы вентиляции

Вытяжку в ванной необходимо регулярно обслуживать. Очистите систему от пыли и других загрязнений.

Периодически проверяйте состояние вентилятора. При работе с электроприборами обязательно предварительно обесточьте помещение.

Разобрать вентилятор, очистить от грязи все пластиковые элементы. Разберите и очистите пропеллер. Очистите двигатель щеткой и смажьте моторным маслом.

Проверить состояние подшипников, если они изношены, установить новые. После обслуживания соберите вентилятор и установите его на место.

Сам вентиляционный канал в месте установки вентилятора тоже нужно очистить от грязи, так как здесь будет собираться пыль и оседать различная грязь. Это не только снижает эффективность системы, но и влечет за собой риски для здоровья.

Проект системы вентиляции

Создание любой вытяжки начинается с написания технического задания. Именно это позволит правильно оценить ситуацию и понять, как действовать дальше.

При оформлении технического задания учитывается:

  • расположение туалет, ванная, другие помещения, инженерные объекты, которые могут повлиять на порядок создания, эффективность работы вытяжки;
  • объем помещений где необходима вентиляция;
  • уровень уплотнения все корпуса, ванная, туалет.

Последний пункт тоже важен и его нельзя игнорировать, так как современные двери и окна ведут к нарушению естественного воздухообмена. А правильная оценка ситуации поможет выявить это и подобрать оборудование, способное решить проблему.

Шаг №1 — определение нужного количества воздуха

В помещении будет здоровый микроклимат, если не просто использовать какой-то отдельный элемент в виде вентиляционного отверстия или вентилятора, а оборудовать целостную систему, основанную на законах физики.

На этапе создания технического задания учитывается ряд важных нюансов. Например, сколько человек может одновременно находиться в ванной.

Актуально для ситуаций, когда указанное помещение нестандартно большое и забито разнообразной техникой. Которой, например, может быть многоместная или джакузи. Причина в том, что чем больше людей находится в помещении, тем активнее загрязняется воздух.


Чтобы воздух стал чистым, необходимо создать приток масс свежего воздуха (1), обеспечить их подачу в нужное помещение (2) и удаление загрязненного воздуха за пределы ванной комнаты, туалета (3). Все эти процедуры можно проводить естественным путем, при необходимости можно использовать оборудование, которое повысит производительность, эффективность. Чтобы перечисленные процессы помогли организовать правильную работу по обустройству, нужно начать с планирования, то есть с проекта

Кроме того, при написании технического задания выясняют требования, которые необходимо соблюдать при создании вентиляции. Так к ним относятся объемы воздуха, необходимые для нормального функционирования помещения.

Нормы воздухообмена:

  • баня — не менее 25 куб. м чистого воздуха каждый час;
  • уборная — от 50 куб. м за каждые 60 минут;
  • помещение совмещенное — в час от 50 куб.м;
  • помещение, в котором находится биде или раковина , — не менее 25 куб.м.

Если ванная комната оборудована джакузи или душевой кабиной, то стандарт не менее 75 м.куб. м и почасово. В нестандартно оборудованных санузлах объем проходящего воздуха в час должен превышать 150 куб. м.

Все вышеперечисленные нормы являются минимально допустимыми и не всегда обеспечивают поддержание оптимального микроклимата. Поэтому их часто корректируют вверх.

Что желательно сделать на этапе подготовки, но во многих случаях ошибку можно исправить после начала использования ИВЛ. Хотя в последнем случае неизбежны финансовые потери.

Шаг №2 — расчет основных параметров

Важным показателем является скорость обновления объема воздуха в помещении. Так как это поможет вам приобрести соответствующее оборудование или правильно его настроить. Среднестатистическое значение указанного параметра составляет изменение 4-8 объемов воздуха в час.


На рисунке показан проект вентиляции частного дома. Где вытяжка воздуха в ванной и туалете является лишь одной из подсистем. Как видите, дизайн — сложный процесс. А вот в типовых квартирах все проще и вся процедура будет заключаться в составлении технического задания и создании простой схемы

При выборе способа вентиляции и необходимого оборудования следует учитывать скорость движения воздушных масс – она не должна превышать 0,3 м/с. Если выше, то высока вероятность сквозняков, что негативно сказывается на комфорте проживания и здоровье пользователей.

Важным моментом является температура подаваемого воздуха.

Зимой должно быть:

  • ванна и санузел совмещенный — около +25°С;
  • индивидуальная туалетная комната
    — о +18°С.

Влажность всегда должна быть в пределах 50-65%, так как отклонения в любую сторону приведут к тому, что микроклимат будет считаться нездоровым.

Шаг №3 — расчет мощности системы

Результатом составления технического задания является расчет допустимой мощности выхлопа.

Для чего используется формула:

L = n * V ,

Где

  • L — показатель требуемой мощности вентилятора;
  • n Скорость воздухообмена;
  • V — объем ванной, туалета.

Хотя такой расчет является самым простым, он позволяет выявить основные параметры системы.

На этапе проектирования необходимо определить тип системы вентиляции.

Возможны два варианта:

  1. Натуральный … Самый доступный и малозатратный способ, но сегодня он становится все менее актуальным, так как из-за тесноты жилья нарушается воздухообмен, особенно зимой. По этой причине вытяжка становится неэффективной.
  2. Принудительный . Требует больших вложений, так как предполагается использование дополнительного оборудования, например не менее 1 специального вытяжного вентилятора.

Эффективность второго варианта в несколько раз выше естественного воздухозамещения.


При проектировании необходимо учитывать, что вентиляционное отверстие с воздуховодом должно располагаться как можно дальше от источника приточного воздуха и как можно ближе к потолку.

Кроме того, приточная вентиляция подразделяется на три вида:

  • вытяжная — в этом случае сброс загрязненных воздушных масс осуществляется в специальную шахту или наружу, примером обустройства является установка настенного клапана;
  • подача – обеспечивает создание воздушных потоков, вытесняющих старые;
  • смешанный – сочетает в себе основные черты двух описанных выше вариантов; такое решение чаще применяют в коттеджах и частных домах, используя приточно-вытяжные установки.

А также при составлении технического задания необходимо определить, будет ли вытяжка бесканальной или канальной.

Примером первого является система вентиляции в большинстве советских квартир, когда между ванной и туалетом была шахта, то есть никаких дополнительных устройств для удаления загрязненного воздуха там не требовалось.

Воздуховоды придется прокладывать в жилье с нестандартной планировкой, где поблизости нет вентиляционных шахт, и, соответственно, нет возможности вывести отработанный воздух за пределы жилья. Этот метод следует использовать в крайнем случае, так как он является дорогостоящим и трудоемким.


Входная дверь в туалет, ванную комнату должна иметь отверстия для прохода приточного воздуха, причем снизу. Они могут быть оформлены в виде декоративной решетки, как на фото, или щели между самой дверью и коробкой, полом

Также следует учитывать коэффициент шума вентиляторов, если таковые имеются. Этот показатель не должен превышать умеренных 35 дБ.

Техническое задание считается выполненным, когда собрана вся необходимая информация о будущей системе. Любые «белые пятна» не допускаются, так как это может повлиять на эффективность вентиляции.

Этап №4 — выполнение проекта вентиляции

Важной особенностью описанного выше технического задания является то, что информация, собранная при его составлении, зачастую позволяет получить всю необходимую информацию.

И это позволяет обойтись без составления проекта, но эта особенность касается в основном простых случаев, когда нет необходимости проводить каналы.

То есть, имея всю информацию, достаточно будет составить простую схему, где будут располагаться отдельные элементы структуры системы и какие именно.


Следует понимать, что ченнелинг следует использовать в крайнем случае. А, если выбора нет, то лучше использовать пластиковые ящики, как указано на фото, так как это будет самое практичное и долговечное решение.

Если дело сложное и надо прокладывать каналы, то проект понадобится, но лучше, когда такой работой будут заниматься специалисты.

Потому что, этот вид вентиляции достаточно дорог, и даже незначительные недостатки могут привести к неэффективности всей системы и скоплению загрязненного воздуха в помещении.

Полный объем проектирования состоит из следующих этапов:

  1. Расчет необходимого объема воздухообмена. Данная процедура выполняется еще в процессе составления технического задания.
  2. Разработка принципиальной схемы с расчетом сечения воздуховодов (труб, выводящих воздух наружу), звукового давления в системе (уровня шума). В большинстве случаев это несложно, так как все, что требуется, это приобрести вентилятор, звук которого при работе не превышает умеренных 35 дБ.
  3. Подготовка чертежей.
  4. Подготовка документации для сопутствующих работ. Например, электричество. То есть необходимо определить место подключения вентилятора к сети, способ управления.

Проект вентиляции в туалете или ванной необходимо сделать при аналогичной процедуре для всего дома, чтобы он стал его органичной и эффективной частью.

Фото вытяжки для ванной

Читайте здесь: Трубы в ванной: простые и аккуратные варианты монтажа и советы, как красиво скрыть коммуникации (90 фото)

Формула расчета производительности рециркуляционной вытяжки

Стандартный расчет необходимой производительности вытяжки для кухни осуществляется по следующей формуле:

где: N — расчетная производительность, м³/час; S — площадь кухни, м²; h — высота потолка, м; 12 — норма воздухообмена, принятая СЭС; 1,3 — минимальный коэффициент запаса.

Калькулятор мощности вытяжки

Универсальная формула позволяет рассчитать параметры при следующих допущениях:

  • при использовании электроплиты;
  • кухня с закрытыми дверями и окнами, отделенная от других помещений;
  • Форма помещения прямоугольная.

Важно отметить, что формула расчета позволяет узнать, какие объемы воздуха будет обрабатывать устройство при максимальной мощности и скорости работы.

Добавить комментарий

Ваш адрес email не будет опубликован. Обязательные поля помечены *
