Содержание

плюсы и минусы разных материалов

Монтаж откосов ― завершающий этап установки пластиковых окон. Многокамерные стеклопакеты, специальный профиль и надежная фурнитура обеспечивают оконным конструкциям теплоизоляцию, но небольшое пространство между рамой и стеной дома остается холодным и непривлекательным. Если его отделке не уделить должное внимание, то скоро владельцы квартиры столкнутся с образованием конденсата, плесени и разрушением монтажной пены, закрывающей швы.

Варианты оформления внутренних откосов в частном доме

Назначение откосов

В зависимости от расположения различают наружные и внутренние откосы на пластиковые окна. Они закрывают монтажную пену, штукатурку и швы, оставшиеся после замены оконной конструкции. Но функции этих элементов не ограничиваются лишь декором.

Правильный откос:

  • утепляет стену возле окна. Чем выше теплоизоляционные свойства используемых материалов, тем ниже вероятность появления конденсата.
  • защищает от влаги полиуретановую пену в монтажном зазоре. Оставаясь сухой, она сохраняет эксплуатационные свойства в течение долгих лет.
  • предотвращает появление сквозняков. Обеспечивает герметичность и долговечность отделки окон.

Разумеется, откосы должны сочетаться с внутренней отделкой интерьера и фасадной облицовкой. Хороший откос выглядит привлекательно, не доставляет проблем с ремонтом, восстановлением и уходом.

Нет универсального решения, как сделать откосы на окнах в квартире или частном доме. В каждом конкретном случае при выборе оптимальной технологии следует взвешивать все «за» и «против». Откосы должны:

  • соответствовать общему оформлению окна, составлять с ним единое целое;
  • сохранять и улучшать потребительские характеристики окон;
  • не уступать по долговечности стеклопакетам. Средний срок эксплуатации пластиковых окон ― 10–15 лет. Следовательно, откосы должны служить примерно столько же;
  • выдерживать удары, статические и динамические нагрузки, температурные перепады;
  • быть ремонтопригодными (по возможности).

Важно не только выбрать подходящие материалы, но и соблюсти технологию монтажа откосов на пластиковые окна. Даже незначительные ошибки и просчеты в процессе установки могут привести к появлению трещин и других дефектов в местах стыков и швов.

Популярные технологии и материалы для откосов

Существует не менее десятка способов, как сделать откосы на окнах своими руками. При выборе домовладельцы учитывают особенности внешней отделки здания и интерьера помещений, простоту монтажа и стоимость работ.

Откосы из штукатурки

Как правило, штукатурку выбирают для отделки оконных откосов внутри дома. Этот вариант облицовки может считаться классикой. Раствор для оштукатуривания стенок проема можно приготовить своими руками. А можно купить готовую гипсовую, латексную, цементную или акриловую смесь и развести ее согласно инструкции.

Преимущества оконных откосов из штукатурки:

  • доступная стоимость;
  • высокая прочность и устойчивость покрытия к механическим повреждениям;
  • штукатурный слой способен выдерживать температурные перепады и контакт с влагой;
  • при нарушении целостности отделки её можно легко и быстро отремонтировать своими руками;
  • относительная простота выполнения монтажных работ. В интернете можно найти немало советов и пошаговых инструкций, как сделать откосы на пластиковых окнах с помощью штукатурки.

Из недостатков этого варианта отметим относительно невысокие теплоизоляционные свойства и необходимость периодически обновлять покрытие.

Наружный откос из штукатурки

Порядок монтажа:

  1. Поверхность очищают от мусора и загрязнений.
  2. Трещины, неровности и другие дефекты заделывают и выравнивают специальными растворами.

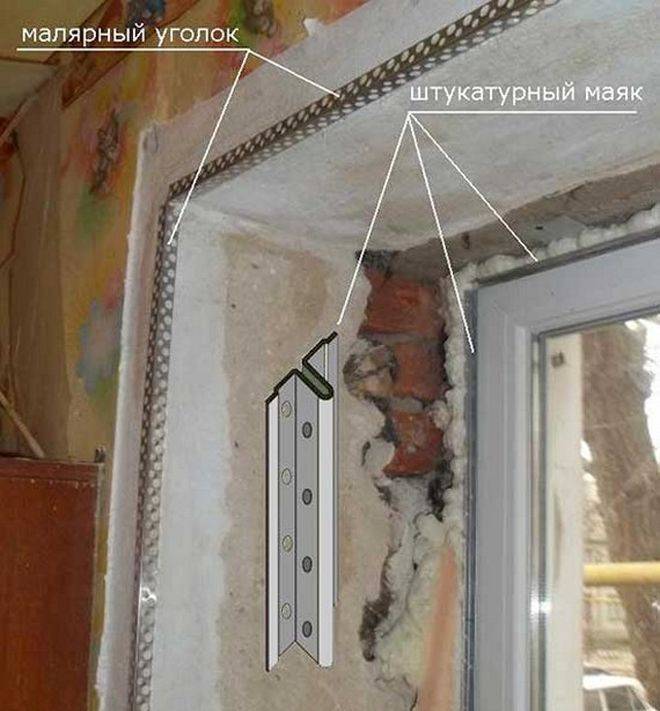

  3. В углах проема фиксируют металлический перфорированный уголок.
  4. Отремонтированную и выровненную поверхность обрабатывают грунтовкой;
  5. Штукатурный раствор наносят тонким слоем с помощью шпателя. После полного высыхания разглаживают и шлифуют.

Иногда для оформления внешних и внутренних откосов на окнах в качестве финишного покрытия используют декоративную штукатурку.

Откосы из гипсокартона

Откосы из гипсокартона для пластиковых окон обычно выбирают люди, которые рассчитывают выполнить все работы самостоятельно, без привлечения специалистов. Гипсокартонные листы (ГКЛ) используют практически повсеместно для отделки и выравнивания стен внутри помещений, так как они позволяют проводить монтажные мероприятия быстро и без грязи. Откосы из ГКЛ получаются ровными, гладкими и недорогими. Их можно красить, оклеивать обоями, облицовывать керамической плиткой или стеклянной мозаикой.

Преимущества гипсокартонных откосов:

  • высокие звукоизоляционные и теплоизоляционные свойства материала;
  • небольшой вес ― монтаж ГКЛ не требует дополнительного усиления оконного проёма;
  • готовая поверхность получается идеально ровной, что способствует её быстрой финишной отделке;
  • особая конструкция позволяет гипсокартону «дышать», поэтому он не деформируется из-за изменения температуры или уровня влажности воздуха;
  • экологическая безопасность.
    Материал не содержит токсичных веществ.
Внутренний откос из гипсокартона

Выбирая гипсокартонные откосы для пластиковых окон, не стоит забывать о минусах этого варианта отделки. ГКЛ легко сломать или повредить, а при регулярном воздействии влаги листы разрушаются.

Профессиональные строители и монтажники рекомендуют учитывать следующие нюансы:

  1. Для комнат со средним уровнем влажности (в пределах 70%) лучше всего подходит стандартный гипсокартон.
  2. В условиях повышенной влажности воздуха (более 70%) применяют ГКЛ с гидрофобными и антигрибковыми присадками.
  3. В зданиях и помещениях с высоким уровнем пожароопасности для откосов подойдут гипсокартонные листы, в состав которых входят минеральная вата или стекловолокно.

Особенности и порядок выполнения монтажных работ

Устанавливать откосы из ГКЛ можно на клей, каркас или монтажную пену.

Клеевой способ оптимален, когда необходимо сохранить первоначальные размеры оконных проемов. На заранее вымеренные  и нарезанные элементы наносят клей, после чего их аккуратно прикрепляют на подготовленную поверхность. Образовавшиеся стыки и швы устраняют акриловым герметиком.

Плюсы:

  • высокая скорость;
  • минимальное количество отходов;
  • простота технологии.

Каркасный способ предусматривает создание обрешетки из деревянных брусков или металлических профилей. Порядок действий:

  1. Каркас собирают с учётом «угла рассвета».
  2. Внутренний профиль устанавливают на небольшом удалении от стеклопакета, чтобы исключить мостики холода.
  3. Внешний профиль монтируют на одном уровне со стеной.
  4. Каркас изнутри заполняют минеральной ватой.
  5. Гипсокартонные элементы фиксируют на обрешетке с помощью саморезов.

Монтаж на пену ― одна из наиболее быстрых и несложных процедур установки откосов на пластиковые окна своими руками. Порядок действий:

  • Поверхность готовят к отделке.
  • Пену наносят строительным пистолетом на обратную сторону гипсокартонных элементов.
  • Деталь прикладывают к стене и сразу же отрывают.
  • Спустя 10 минут гипсокартон окончательно приклеивают к поверхности сначала по вертикали, затем по горизонтали и снова по вертикали.

Важно: перед установкой ГКЛ должен акклиматизироваться ― полежать в помещении хотя бы сутки. Далее гипсокартон грунтуют с двух сторон и только потом нарезают. В этом случае вам не придется обрабатывать каждый элемент по отдельности. Замеры выполняют с небольшими припусками, так как лучше оставить больше, а после монтажа подрезать лишнее.

Откосы из ПВХ-панелей

Оконные откосы из пластика красиво выглядят и долго служат. Но при выборе этого варианта учитывайте несколько нюансов. На ПВХ-панели для наружной отделки постоянно воздействуют высокие и низкие температуры. Это может негативно повлиять на состояние материала. Поэтому пластик должен быть достаточно толстым и устойчивым к УФ-лучам, влаге и механическим повреждениям.

Преимущества пластиковых откосов на окна

:

  • ПВХ-панели ― экологически безопасный материал, не выделяющий токсичные вещества в окружающую среду.
  • Материал сохраняет первоначальные свойства даже при регулярном контакте с влагой.
  • Пластик не доставляет проблем в обработке, монтаже и эксплуатации.
  • Панели мало весят, благодаря чему не создают дополнительных нагрузок на оконную конструкцию.
  • ПВХ-откосы на окна не горят, только плавятся.
  • Современные панели устойчивы к температурным перепадам.
  • Отделка отличается звукоизоляцией и невосприимчива к химическим реагентам.
  • Пластик не подвержен деформации.
  • Панели подходят практически для любого интерьера.
Внутренний откос из ПВХ

Как сделать ПВХ—откосы для пластиковых окон своими руками

Замеры выполняют так же, как и в случае с гипсокартоном. Предварительная отделка поверхностей не требуется, что значительно снижает трудозатраты и сокращает время на установку. Работы выполняют с помощью стартового профиля и деревянных брусков.

  1. Подрезают пену строительным ножом.
  2. По периметру оконной рамы крепят деревянный брусок. На него монтируют стартовый профиль, в который будут устанавливать панели.
  3. Пространство между панелью и стеной запенивают.
  4. Пластиковые детали аккуратно прижимают к пене. Для более надёжной фиксации панель можно приклеить к стартовому профилю.
  5. Все откосы последовательно закрывают пластиком.
  6. Монтируют уголки. Всю конструкцию фиксируют малярным скотчем до полного высыхания пены.

Важно: для нарезки материала используйте только острые ножи. При замерах обязательно оставляйте допуски в 1 см.

Откосы из сэндвич-панелей

Отделка откосов пластиковых окон сэндвич-панелями ― еще один популярный способ оформления проема. Материалы должны быть устойчивы к УФ-излучению, перепадам температуры, износу и механическим нагрузкам. Их влагопоглощение не должно превышать 0,55%, а горючесть изделия должна соответствовать классу Г1.

Преимущества пластиковых откосов из сэндвич-панелей:

  • обеспечивают дополнительную термо- и звукоизоляцию;
  • не нуждаются в сложном обслуживании и уходе;
  • отличаются высокой паропроницаемостью;
  • не трескаются при контакте с влагой и не мокнут;
  • мало весят;
  • устойчивы к повреждениям и нагрузкам;
  • невосприимчивы к УФ-излучению;
  • не нуждаются в дополнительном оформлении. Панели выпускают в широком ассортименте цветов и текстур;
  • экологическая безопасность материала от ведущих отечественных производителей подтверждена сертификатами.
Внутренний откос из сэндвич-панелей

Минус отделки откосов окон сэндвич-панелями ― сложный монтаж. Если откосы установлены неправильно, будут трещины и зазоры.

Как сделать откосы из сэндвич-панелей:

  1. Торцы окна зачищают от монтажной пены для обеспечения доступа к торцевым пазам профилей.
  2. По периметру проема крепят стартовый профиль.
  3. Панели подрезают.
  4. Элементы крепят на подготовленную поверхность с помощью монтажной пены.
  5. На жидкие гвозди к стенам приклеивают наличники.

На завершающем этапе работ выполняют герметизацию стыков и швов силиконовым герметиком.

Металлические откосы

Отделывать пластиковые окна можно стальными или алюминиевыми листами, обработанными стойким полимерным покрытием. В сравнении с другими материалами металл выигрывает в простоте монтажа и долговечности.

Преимущества металлических откосов:

  • практически неограниченный срок эксплуатации. При правильном уходе он может достигать 30–40 лет и более;
  • оцинкованный металл устойчив к влаге и надёжно защищен от коррозии;
  • производители покрывают металлические панели полимерным слоем, за счёт чего готовые изделия сохраняют первоначальный внешний вид на протяжении десятилетий;
  • металлические откосы придают окну красивый и завершенный внешний вид;
  • разнообразие расцветок позволяет выполнять облицовку проемов в едином стиле с внешней отделкой здания;
  • для установки откосов на пластиковые окна не нужны специальные навыки;
  • материал устойчив к негативному воздействию природных и климатических факторов;
  • изделие не нуждается в особом уходе.
Металлические откосы

Не обошлось и без минусов. Металлические откосы относительно дорого стоят. Однако их высокие эксплуатационные характеристики компенсируют цену.

Порядок установки металлических откосов на пластиковые окна своими руками

Заготовки из листового железа для отделки оконного проема можно сделать самостоятельно, заказать в мастерской или приобрести в готовом виде.

  1. Сначала крепят отлив с наружной стороны здания. Для его фиксации используют саморезы.
  2. Пространство между рамой и стеной заделывают с помощью герметика.
  3. Фиксируют боковые и верхние элементы саморезами.

Важно: при монтаже металлических откосов используйте звукопоглощающие ленты. Если этого не сделать, дождя или град будут громко стучать по металлу.

Реже откосы для пластиковых окон делают из обрезной доски или деревянной вагонки. Чтобы отделка служила верой и правдой на протяжении долгих лет, выбирают твердые породы деревьев ― лиственницу, дуб, сосну и т. д. Для защиты древесины от влаги и грибка применяют пропитки и лаки.

Откосы для окон можно сделать из штукатурки, гипсокартона, ПВХ- и сэндвич-панелей, металла, дерева. Мы рассмотрели плюсы и минусы каждого варианта, выбирайте подходящий. Важно не только выбрать материал, но и правильно смонтировать его. Рекомендуем обращаться к проверенным специалистам, в качестве работ которых вы будете уверены. И тогда откосы будут долго и исправно выполнять свои функции.

Будьте в курсе!

Подпишитесь на новостную рассылку

Как сделать откосы на окнах своими руками

После установки новых окон старые откосы практически в любом случае приходят в негодность. Особенно это касается кирпичных домов, в которых в качестве отделки применялась штукатурка. При демонтаже старого окна она, как правило, падает полностью, оставляя голую кирпичную кладку. Для того чтобы комната выглядела более опрятно, откосы необходимо восстановить.

Сделать это вполне можно самостоятельно, при этом, не прилагая «сверхъестественных» усилий. Большой выбор доступных отделочных материалов сделал возможным использование различных техник восстановления откосов. О том, как правильно восстановить откосы для пластиковых окон своими руками — далее.

Содержание

  • Восстановление откосов при помощи нанесения штукатурки
  • Установка откосов на окна из пластика
  • Отделка откосов окон при помощи гипсокартона
  • Откосы на окна: видео

Восстановление откосов при помощи нанесения штукатурки

Этот метод является, пожалуй, самым сложным и долгим, однако, именно он приносит наиболее устойчивый и красивый результат. Штукатурка не только позволит восстановить откос, но и обеспечит хорошую тепло- и звукоизоляцию. Восстановление поврежденных участков оконного проема при помощи нанесения штукатурки можно условно разделить на несколько этапов.

Подготовка материалов и инструментов. Для проведения работ по восстановлению откосов своими руками при помощи штукатурки понадобится:

  • Дрель с насадкой-миксером для замешивания раствора.
  • Набор шпателей.
  • Мастерок со штукатурной сеткой.
  • Штукатурка.
  • Шпаклевка.
  • Краска водоэмульсионная.
  • Валик для покраски.

Порядок монтажных работ:

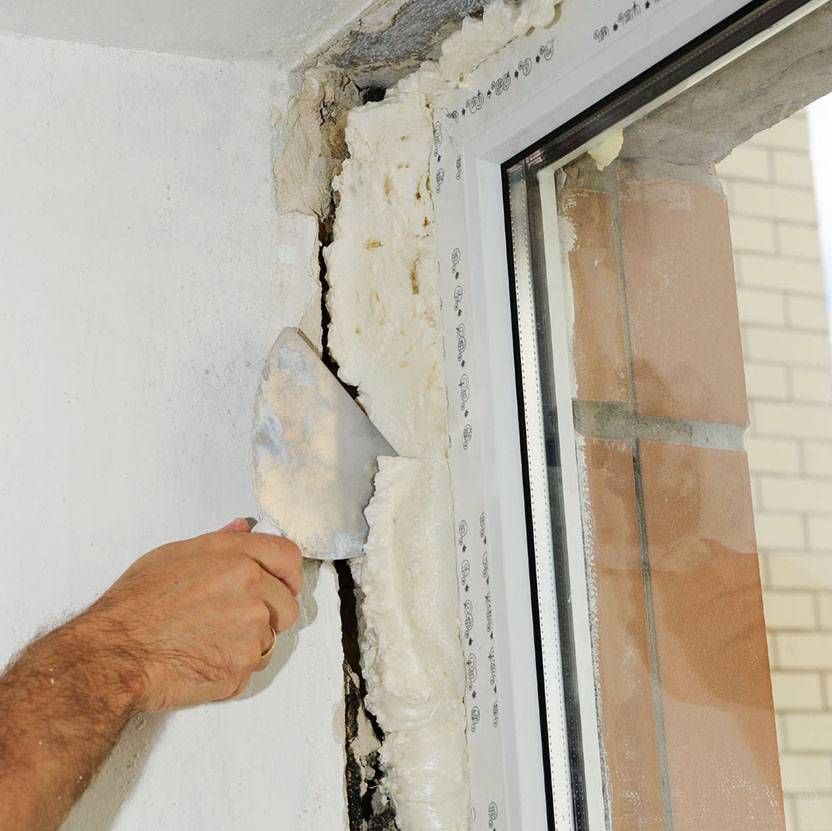

  1. Подготовка откоса к восстановлению. После окончания установки и до начала работ по ремонту откоса должно пройти не менее 3 суток. В течение этого времени монтажная пена должна окончательно высохнуть, что обеспечит неподвижность оконного блока. Первоначально нужно обрезать все выступающие куски монтажной пены. Для этого нужно аккуратно срезать ее канцелярским ножом. Его тонкое и гнущееся лезвие позволит отрезать остатки пены в уровень с оконным блоком. На время проведения работ не следует снимать защитную пленку ни с оконной рамы, ни с подоконника.
  2. После удаления пены, необходимо удалить остатки старой штукатурки, которая может отстать в процессе демонтажа старого оконного блока. Найти отставшие от поверхности участки штукатурки очень легко. Необходимо просто обстучать весь откос маленьким молотком. Поврежденные участки издадут звонкий звук. Их необходимо сбить при помощи молотка.
  3. Весь откос очищается от остатков строительного мусора и пыли, затем грунтуется. Грунтовка необходима для лучшей адгезии штукатурки с поверхностью. Прогрунтованная поверхность должна полностью высохнуть. Для этого может понадобиться до 4 часов в зависимости от времени года.
  4. Штукатурка откосов окон. Как только грунтовка высохнет, можно готовить раствор штукатурки. Если такая раба выполняется впервые, лучше не готовить много раствора, чтобы он не схватился до того, как будет нанесен на стену. Консистенция раствора должна быть довольно густой, чтобы он не съезжал с поверхности, но при этом легко разглаживаться при помощи шпателя. На шпатель наносится небольшое количество шпаклевки. Ею заделываются все места, на которых была удалена старая штукатурка вровень с оставшейся. Разглаживать штукатурку необходимо аккуратно, чтобы не оставалось бугров.
  5. После окончания работ, необходимо оставить поверхность высохнуть. Это может занять до 1 суток в зависимости от состава раствора. После полного высыхания поверхности, ее необходимо зашкурить, чтобы избавиться от неровностей.
  6. Далее с поверхности старого откоса снимается старая краска или побелка. Это делается при помощи влажной тряпки. После этого откосу снова дают возможность высохнуть и грунтуют. После высыхания грунтовки можно начинать нанесение шпаклевки. Она имеет меньший размер зерен в сравнении со штукатуркой, что обеспечивает более гладкую поверхность.
  7. Наносится шпаклевка при помощи широкого шпателя на всю поверхность откоса. После окончания работы ей дают высохнуть и затирают при помощи мастерка со шкуркой. Если при затирании выявилось, что на поверхности есть борозды, их заделывают при помощи раствора, с более жидкой консистенцией. Для этого можно использовать маленький пластиковый или резиновый шпатель.
  8. После высыхания шпаклевку снова затирают и грунтуют. Как только грунтовка высохнет, откос на окна модно красить. Для этого используют водоэмульсионную краску. Наносят ее валиком в несколько слоев, чтобы добиться равномерного цвета без пятен.

Установка откосов на окна из пластика

Этот вариант является одним из самых простых. За счет ровной поверхности пластиковых панелей откос смотрится довольно привлекательно. При этом пластик – наиболее неприхотлив к уходу. Его можно легко вымыть при помощи моющих средств без потери первоначального внешнего вида.

Мнение, о том, что для восстановления откосов подходит абсолютно любая пластиковая панель – ошибочно. Она должна легко выдерживать воздействие ультрафиолета, а также быть устойчивой к механическим повреждениям. В последнее время для этих целей используют пластиковые сэндвич панели для откосов окон, обратная сторона которых имеет покрытие из утеплителя, чаще всего – из пенополистирола.

Перед началом монтажа лучше всего удалить остатки старого откоса.

Для установки откоса понадобится:

  • Стартовый ПВХ профиль.
  • ПВХ панель.
  • Деревянная рейка.
  • ПВХ наличник.
  • Акриловый герметик белого цвета и пистолет для его нанесения.

Порядок монтажных работ:

  1. Начинают монтаж пластикового откоса с установки стартового профиля по периметру окна. Для этого от края штапика на раме окна ставятся отметки на одинаковом расстоянии. По этим меткам устанавливается стартовый профиль. При помощи саморезов и шуруповерта он прикручивается к раме.
  2. Далее устанавливается обрешетка из деревянной планки по краю оконного проема. Для этого при помощи дрели или перфоратора сверлятся отверстия и планки крепятся при помощи дюбелей быстрого монтажа.
  3. Следующим шагом устанавливается верхняя панель. При помощи электролобзика панель обрезается по ширине откоса и вставляется узким торцом в стартовый профиль, а обрезанным торцом прикручивается к деревянной планке при помощи саморезов. Далее устанавливаются боковые панели. Процесс их установки аналогичный.
  4. После того, как окончен процесс установки панелей, по всему периметру откоса устанавливается декоративный наличник. Перед установкой углового наличника его стыковочные концы подрезаются под углом 45°. Далее наличники просто защелкиваются на панели.
  5. Последним штрихом станет заделка зазоров между поверхностями при помощи акрилового герметика. Он не даст влаге затекать внутрь откоса, что позволит существенно продлить его срок службы.
  6. Тюбик герметика заряжается в пистолет и аккуратно наносится по всему периметру. Затем при помощи специального маленького шпателя герметик разравнивается, чтобы выглядеть аккуратно. После этого отделка откосов пластиком окончена.

Отделка откосов окон при помощи гипсокартона

Гипсокартон является одним из самых часто используемых отделочных материалов. К его положительным сторонам можно смело отнести относительно низкую цену, простоту в обработке, хорошие эксплуатационные качества.

Гипсокартон устанавливается двумя способами:

  1. Установка на профиль.
  2. Установка на клей для гипсокартона.

Первый способ встречается довольно редко, так как предполагает крепление L-образного стального профиля к металлопластиковой раме окна. В случае с дорогим оконным профилем или деревянным окном, это неприемлемо.

По периметру оконной рамы при помощи саморезов крепится профиль. Следующим этапом вырезаются гипсокартонные панели по заранее определенным размерам. Панель вставляется в профиль и подразнивается при помощи ножа. Затем в месте, где откос наиболее поврежден (обычно ближе к окну) наносится монтажная пена, а на участок, где откос остался, наносится клей для гипсокартона. Затем устанавливается панель и фиксируется.

После установки всех панелей их поверхность грунтуется. Затем панели шпаклюются. После высыхания шпаклевки, поверхность гипсокартона грунтуется и красится при помощи водоэмульсионной краски.

Второй способ наиболее распространен среди мастеров. Если откос сильно поврежден в месте установки окна, для его крепления устанавливают специальные косынки, которые можно сделать из отходов гипсокартона.

Для того чтобы клей не съезжал с поверхности, на оставшейся части откоса можно сделать углубления молотком. Затем замешивается клей. Срок годности клея для гипсокартона – примерно 30 минут, поэтому с установкой панелей нельзя медлить. Клей необходимо наносить, не жалея, чтобы при прижимании панели он мог заполнить все пустоты.

Сначала устанавливаются боковые панели, которые послужат дополнительной опорой для верхней. Панель прижимается к стене и легкими постукиваниями выравнивается. Ровность установки гипсокартона проверяется уровнем. После установки верхней панели клею дают немного подсохнуть. Чтобы она не просела, ее необходимо будет немного подержать.

Далее гипсокартон грунтуют при помощи валика или кисти грунтовкой глубокого проникновения. После того как она подсохнет, наносится финишная шпаклевка. Для этого лучше использовать широкий шпатель. Как только шпаклевка высохнет, ее затирают сеткой для затирки. Небольшие «огрехи» заделывают более жидким раствором при помощи резинового шпателя и после высыхания снова затирают. Далее поверхность грунтуется, а после высыхания грунтовки, красится водоэмульсионной краской в несколько слоев. Если между рамой и гипсокартоном есть небольшой зазор, его закрывают акриловым герметиком.

Откосы на окна: видео

The Classic Castle dot Com How-To’s

Витраж
Брюс

Витражи были одним из основных видов искусства средневековья. В основном он использовался в соборах и других религиозных сооружениях, часто с дидактической целью иллюстрировать истории из Библии или жизни святых для в основном неграмотного населения. Витражи могут стать отличным способом добавить красок вашим самодельным макетам, и есть несколько способов добиться этого эффекта. Когда вы фотографируете интерьеры, размещение сильного источника света за пределами витража может привести к отличным визуальным эффектам.

В 2000 году печатный витраж появился в замке короля Льва и в Королевском турнире. Это может быть включено в MOC, такие как крепость Эйн-Геди Оби-Хуана-Кеноби.

Конечно, вы можете получить гораздо больше разнообразия, если сами соорудите окна, используя прозрачные кирпичи, плиты, откосы и плитку. Самый простой способ сделать это — сложить кирпичи и пластины шпильками сверху. Вы видите это в официальных версиях, например, в наборе 4729., «Офис Дамблдора» или в MOC, таких как «Поездка Пола Ревира». Здесь у меня есть стена толщиной в два стержня — задняя стена представляет собой стопку транс-кирпичей разных цветов, а передняя стена имеет арочные оконные проемы, чтобы придать окнам некоторую форму. Я не делал никаких фотографий сзади, так как этот MOC должен был быть виден только с одной стороны, но если вы хотите сделать его привлекательным с обеих сторон, вам понадобится стена толщиной в три стойки.

Хотя это довольно упрощенно. Вы можете получить гораздо более тонкие узоры, если будете использовать тарелки или смешивать тарелки и кирпичи. Шмаилс показывает пример этого в своей записи контрфорсов в ССС, обсуждаемой в этой теме.

Вот еще один пример из собора Святого Антония Plums_Deify, обсуждаемый в этой теме.

Прозрачные круглые пластины придадут интересный фактурный вид, как в церкви Святого Гована Дерфела Кадарна, обсуждаемой в этой теме.

Брендан Пауэлл Смит смешал круглые плиты и кирпичи в этом окне из своей Церкви Зла.

Повернув ваши прозрачные пластины на 90 градусов, чтобы они были шпильками в стороны, вы придадите окну более вертикальное ощущение, что может быть более эстетично. Соборы традиционно строились с высокими тонкими окнами, чтобы направлять взгляды зрителей вверх, к небу. В этом окне из Кентерберийского убийства Джоджо окно и окружающая стена выполнены из листа толщиной в 1 гвоздь, который переворачивается на бок и вставляется в прорезь шириной в 1 гвоздь за отверстием в стене с выступами. Если вы посмотрите с другой стороны, вы увидите, что стена с выступами построена с обеих сторон, чтобы замаскировать боковую часть стоек. Обратите внимание, что Джоджо также включает в себя серые пластины, представляющие собой тонкие полоски каменной кладки, называемые узором. Трассировка будет обсуждаться более подробно ниже.

Вы можете усложнить свои узоры, если в частях ваших окон выступы будут направлены в разные стороны друг от друга. Возьмем, к примеру, «Замок из голубого стекла» Синди Брэдхэм. В дополнение к главному окну-розетке спереди есть еще два сложных витража.

Однако давайте более подробно рассмотрим это главное окно. Если вы присмотритесь, то увидите, что есть четыре секции со шпильками, направленными вверх, вниз, влево и вправо. Я разделил окно красными линиями, чтобы вы могли легко увидеть, где эти секции разбиваются. Все шпильки направлены за пределы рамы, поэтому там, где секции сходятся, соприкасаются либо днища, либо края кирпичей, поэтому они подходят друг к другу заподлицо, удерживаются на месте за счет трения и потому, что все это зажато между частями арки. спереди и сзади. Вы могли бы сделать это проще, просто разделив круг на четверти, но у Синди получилось сложнее, так что она смогла создать свой спиральный узор.

Ромас показывает еще один пример, когда у него есть секции, обращенные в разные стороны, для окна-розетки его собора Святого Макарио. Возможно, вы сможете более четко увидеть конструкцию в интерпретации Тони Сава дизайна Ромаса. в основном есть полоса через середину, которая является шпильками вверх (с линией плитки вдоль верхней части полосы), а верхняя и нижняя части окна имеют шпильки, указывающие налево.

Даан Баргербос понял, что можно получить интересный эффект, вставив шпильки трансплантационных пластин в отверстия элементов с решетками, таких как забор 1x4x2, забор 1x4x1 и решетчатая пластина 8×8, чтобы придумать ряд оконных конструкций. .

гонки США

Я попробовал свои силы и придумал вот это. Обратите внимание на то, как вы можете выглядеть по-разному, используя круглые или квадратные пластины 1×1.

Вы получаете другой вид с другой стороны, со стороны кусков гриля, как вы можете видеть в этом замке Тедди.

MrTS поместил пластины 2×2 с одной стороны решетки и 1×1 с другой, чтобы придумать отличный дизайн окна для сцены битвы.

Вы можете использовать другие элементы, чтобы удерживать прозрачные пластины на месте. Йенс обнаружил, что для этого эффекта в его тронном зале и на кухне можно использовать основание проигрывателя 2×2. Обратите внимание, что он использовал пластины 1×2 для прозрачных частей, так как они на самом деле скрепляют основания проигрывателя. Так что в данном случае витраж удерживает узор на месте, а не наоборот. У Каменного Гоблина есть разобранный вид этой техники, так что вы можете увидеть, как именно это делается.

Каменный Гоблин также использовал эту технику для своей Катакомбной Церкви. Я не мог не включить это, потому что в дополнение к более узким окнам, использующим поворотные столы, главное окно с шипами так красиво, и я уже включил два отличных примера окон с шипами выше, когда обсуждал эту технику. .

Teherean сделал что-то подобное, используя технические кирпичи, чтобы держать прозрачные пластины, чтобы сделать маленькие окна. Это также может дать интересный эффект, если вы перевернете его.

Прозрачная прозрачная опорная плита 16×16, выпущенная в 2007 году в мозаичном наборе, может служить основой для окон со шпильками вперед. BreadMan показывает, как это можно сделать для его окон собора. Окна строятся на опорной плите из транс-элементов вместе с серыми плитками для их обрамления, а затем вся эта секция вставляется в ожидающий слот. Обратите внимание, что он использует пластины, тайлы и наклоны 1×1, чтобы получить некоторую вариацию текстуры, что также приводит к небольшим различиям в передаче света. Круглые пластины 1×1 также давали бы некоторые интересные узоры, потому что по краям были бы небольшие кусочки прозрачности. Он обсуждает этот MOC в этой теме. Учитывая размер опорной плиты 16×16, с помощью этой техники можно было создать действительно огромные витражи, как в полномасштабном соборе.

Выпуск откосов 1х1х2/3 (сыр) в прозрачных цветах позволил еще больше усложнить построение витражей. Здесь мы видим примеры из церкви Джима. Есть короткая статья, где он описывает, как именно это было сделано.

Брюсиван показал, что вы также можете повернуть скаты на 90 градусов относительно друг друга, чтобы получить еще больше сложности в этом окне собора. Другой строитель, Sandy_Cash, также изучил возможные модели с использованием этих склонов. Хотя он не использовал прозрачные откосы для формирования окон, вы могли легко применить для этой цели его узоры.

Кэти Уокер проделала большую работу, чтобы выяснить, как LEGO может сочетаться во всевозможных узорах для мозаики. Среди других техник она обнаружила, что сырные склоны можно соединять для создания сложных геометрических узоров, а также для создания картин. Она написала инструкцию, как это сделать.

Другие также расширили эти конструкции, используя наклоны сыра, например, окна в церкви Троицы Джайлза Гаера.

Эрик Амзаллаг придумал еще одну замечательную конструкцию, скрепленную трением, — свое окно SNIR. Он точно описывает, как это делается в своем объявлении.

Не забудьте узор. Это паутина из тонких кусков камня или железных стержней, которая скрепляет кусочки стекла. Дон Брюс использует стержни, антенны и другие элементы, чтобы сделать много интересных примеров ажурного рисунка для Хогвартса.

Милан Бикикс использует пластины и основание поворотного стола 2×2 в качестве узора для витража в своем соборе Святого Миртона.

Виктор спроектировал окно-розетку в LDD, включив узор непосредственно в «стекло». Он обсуждает это в этой теме, с большим количеством фотографий, чтобы помочь в строительстве.

Я не могу припомнить, чтобы эта техника когда-либо использовалась для витража, но Брендан Пауэлл Смит показал, что вы можете комбинировать кирпичи для фар, чтобы создавать разнообразные сложные узоры. Он часто использовал это для полов, но эти кирпичи доступны по крайней мере в нескольких прозрачных цветах, поэтому я бы хотел, чтобы они использовались и для этой цели. Он составил учебник по сборке этих шаблонов. Надеюсь, в будущем мы увидим кирпичи для фар, доступные в большем количестве транс-цветов.

Это не фиговое творение, но я действительно не могу оставить эту тему, не указав на великолепную репродукцию Брайана Корте окна Бернини, сделанного в 1666 году, найденного над главным алтарем в Соборе Святого Петра.

Алиска Бэйли Петерсон также сделала несколько удивительных полноразмерных витражей LEGO, например, Day Five из своей серии Creation.

Для получения дополнительных витражей вы также можете посетить группу LEGO Stained Glass на Flickr.

Прежде чем покинуть эту тему, я должен отметить, что все описанные выше техники можно использовать с непрозрачными красками для создания мозаики, гобеленов, ковров и полов.

Моя мозаика:

Гобелен от Bluesecrets:

Коврик моего изготовления:

Этаж Брендана Пауэлла Смита:

Этаж Кэти Уокер:

Освещение местности с помощью пользовательской отмывки

Затенение отмывки, также известное как затененный рельеф, — это метод, визуально сообщающий рельеф местности. Он изображает трехмерную поверхность ландшафта на плоской карте, моделируя, как свет и тень могут падать на эту поверхность. Затенение рельефа имеет долгую историю в картографии, и существует множество методов и техник для достижения этого визуального эффекта.

В этом руководстве вы будете использовать растр ArcGIS Pro. функции для создания пользовательского отмывка части Великой рифтовой долины Эфиопии. Создаваемая вами отмывка будет основываться на наблюдениях за тем, как свет работает в реальном мире. Вы изучите повторяемую технику создать динамичные и привлекательные отмывки на любом участке, как поделиться результатами с другими, и как смешивать отмывки в другие слои вашей карты.

Последний раз это руководство тестировалось 1 июня 2023 г. с использованием ArcGIS Pro 3.1. Если вы используете другую версию ArcGIS Pro, вы можете столкнуться с другими функциями и результатами.

Посмотреть окончательный результат

Требования
  • Роль издателя или администратора в организации ArcGIS: ArcGIS Online (см. параметры доступа к программному обеспечению) или ArcGIS Enterprise (узнать больше)
  • ArcGIS Pro (см. параметры доступа к программному обеспечению)

Контур

Поиск и отображение данных высот

Загрузите цифровую модель высот и добавьте ее на проекционную карту.

    15 минут
Создайте реалистичное ощущение масштаба

Размывайте данные высот и одновременно показывайте разные уровни детализации с помощью настраиваемых цветовых схем.

    15 минут
Улучшите отмывку с помощью визуальных эффектов

Добавьте блики и тени и улучшите края.

    15 минут
Использование отмывки на новой карте

Экспортируйте отмывку в формате GeoTIFF и совместите с базовой картой изображения.

    15 минут

На изображении ниже сравниваются выходные данные инструмента геообработки ArcGIS Pro Hillshade по умолчанию (слева) с отмывкой, которую вы создадите в этом руководстве (справа).

Вы добьетесь этого результата, рассмотрев свойства света и тени в реальном окружении и аппроксимировав их серией прозрачных слоев, созданных с помощью растровых функций.

Чтобы построить отмывку, вы будете использовать данные, полученные в ходе миссии Shuttle Radar Topography Mission (SRTM). SRTM был исследовательской миссией в 2000 году, в ходе которой были получены данные о высоте земли с помощью радиолокационной антенны, выдвинутой из космического челнока. Эти данные доступны для общественности в виде сетки цифровых моделей рельефа (ЦМР). ЦМР — это формат растровых данных, в котором высота сохраняется в пикселях. Низкие значения представляют низкую высоту, а высокие значения представляют большую высоту. Как правило, это изображение в градациях серого, варьирующееся от черного (для долин) до белого (для гор).

Вы загрузите ЦМР для интересующей вас области, добавите ее на карту в ArcGIS Pro и измените систему координат карты.

Загрузите цифровую модель высот

Данные SRTM предоставлены Национальным управлением по аэронавтике и исследованию космического пространства (НАСА). Вы создадите учетную запись NASA Earthdata, чтобы получить доступ к этим данным и загрузить ЦМР для региона Великой рифтовой долины в Эфиопии. Вместо этого вы можете загрузить данные для другого региона. Этот учебник можно выполнить с любой ЦМР.

Если вы не хотите создавать учетную запись NASA Earthdata, вы можете загрузить файл DEM и перейти к следующему разделу.

  1. Перейдите на https://urs.earthdata.nasa.gov и нажмите «Зарегистрироваться». Заполните и отправьте регистрационную форму, чтобы создать учетную запись Earthdata.
  2. Перейти к 30-метровому загрузчику тайлов SRTM.
  3. Приблизьтесь к Эфиопии в восточной Африке. Щелкните плитку с городом Адама к юго-востоку от Аддис-Абебы.
  4. Во всплывающем окне нажмите кнопку Загрузить DEM.
  5. Введите имя пользователя и пароль Earthdata и нажмите «Войти».

    Файл .zip загружен на ваш компьютер.

Создайте проект ArcGIS Pro

Далее вы добавите данные высот на карту в ArcGIS Pro.

  1. Найдите загруженный файл NO8E039.SRTMG1.hgt.zip на свой компьютер и разархивируйте его.
  2. Запустите ArcGIS Pro. При появлении запроса войдите в систему, используя свою лицензированную учетную запись ArcGIS.
  3. В разделе «Новый проект» нажмите «Карта».

  4. В окне «Создать новый проект» в поле «Имя» введите «Пользовательская отмывка». При желании выберите новое место для вашего проекта. Нажмите «ОК».
  5. На панели Содержание щелкните правой кнопкой мыши Топографическую карту мира и выберите Удалить.

  6. Также удалите слой World Hillshade.
  7. На ленте щелкните вкладку Карта. В группе Слой нажмите кнопку Добавить данные.

  8. Найдите и выберите N08E039.hgt. Нажмите «ОК».

    Может появиться окно Построить пирамиды и рассчитать статистику.

  9. При необходимости в окне «Построить пирамиды и рассчитать статистику» нажмите «ОК».
  10. На панели «Содержание» щелкните NO8E039.hgt, а затем еще раз, чтобы сделать его имя редактируемым. Переименуйте слой Elevation и нажмите Enter.

Назначить проекцию карте

Загруженная ЦМР хранится в географической системе координат. Алгоритмы отмывки ведут себя более адекватно, когда карта вместо этого использует систему координат проекции. Вы измените систему координат своей карты перед созданием отмывки.

  1. На панели Содержание щелкните правой кнопкой мыши Карта и выберите Свойства.
  2. В окне свойств карты щелкните Системы координат.
  3. В строке поиска введите WGS 1984 UTM Zone 37N и нажмите Enter.
  4. В списке разверните Система координат проекции и все последующие папки. Нажмите WGS 1984 UTM Zone 37N.
  5. Нажмите OK.

    Карта перерисовывается и выглядит почти так же, как раньше. Хотя проекция не сильно изменила внешний вид этой карты, она поможет лучше рассчитать отмывку отмывки.

Теперь у вас есть спроецированная карта с ЦМР. Вы готовы построить отмывку отмывки и преобразовать простой растр высот в изображение, которое более естественно и интуитивно напоминает рельеф местности.

Когда вы смотрите на местность в реальном мире, вы можете одновременно видеть тонкую, детализированную структуру скал и расщелин и более широкую структуру холмов и долин.

Национальный парк Зайон. Фото Джулиана Виллеллы на Unsplash.

Отмывка часто может отображать только детализированный или общий ландшафт. Чтобы дать более естественное ощущение масштаба, вы создадите разные версии данных для разных уровней детализации. Вы объедините различные версии с прозрачными символами, чтобы детали и общие черты присутствовали в вашей окончательной отмывке.

Размытие данных высот

Чтобы аппроксимировать ощущение мелких деталей, но также сохранить общую структуру местности, вы создадите обобщенные версии ЦМР. В картографии обобщение означает изменение данных таким образом, чтобы они имели соответствующий уровень детализации для более широкого географического масштаба, часто путем их упрощения или сглаживания. Чтобы обобщить растровые данные, вы можете размыть их. Более крупные географические объекты сливаются и становятся более визуально единичными, когда ЦМР размыта. Вы будете использовать растровую функцию «Статистика», чтобы размыть данные.

  1. На ленте щелкните вкладку Изображения. В группе Анализ нажмите кнопку Функции растра.
  2. На панели Функции растра найдите Статистика. На вкладке «Система» в разделе «Статистика» нажмите «Статистика».

  3. На панели Свойства статистики задайте следующие параметры:
  4. Щелкните Создать новый слой.
  5. На панели «Содержание» переименуйте новый слой «Размытие по высоте 10».
  6. Установите флажок рядом с новым слоем, чтобы выключить и снова включить его, и сравните его со слоем под ним.
  7. На панели Функции растра снова откройте растровую функцию Статистика.
  8. Для растра снова выберите «Высота», но на этот раз установите «Количество строк» ​​и «Количество столбцов» равными 20.

  9. Нажмите «Создать новый слой».
  10. Переименуйте новый слой в Elevation Blur 20.
  11. Включите и выключите слои, чтобы сравнить все три слоя высот.
  12. Убедитесь, что включены все три слоя.

Создание пользовательского цветового градиента

Теперь пришло время визуально объединить все три слоя высот. Вы добьетесь этого с помощью полупрозрачного градиента символов. Вы будете повторно использовать этот градиент на протяжении всего урока. Вы сохраните его в стиле, поэтому вам не нужно будет каждый раз перестраивать его.

  1. На панели Содержание щелкните правой кнопкой мыши Размытие по высоте 20 и выберите Символы.
  2. На панели Символы щелкните меню Цветовая схема и выберите Формат цветовой схемы.
  3. В разделе «Непрерывная цветовая схема» щелкните левую (черную) цветовую точку, чтобы выбрать ее. В разделе «Настройки» измените «Прозрачность» на 60 процентов.

  4. Щелкните правую (белую) цветовую точку. В разделе «Настройки» откройте меню «Цвет» и выберите «Черный».
  5. Изменить прозрачность на 100 процентов.
  6. В нижней части окна редактора цветовой схемы щелкните Сохранить в стиле.
  7. В окне «Сохранить цветовую схему как» в поле «Имя» введите «Полупрозрачный черный».

  8. Нажмите OK. В окне «Редактор цветовой схемы» нажмите «ОК».
  9. На панели Содержание щелкните Размытие по высоте 10.

    Панель Символы обновится, чтобы отобразить настройки символов для выбранного слоя.

  10. Откройте меню Цветовая схема и выберите Полупрозрачный черный вверху списка.

  11. Также измените цветовую схему слоя Elevation на полупрозрачный черный.

Создание отмывки рельефа

Пришло время применить отмывку рельефа к каждому из слоев высот. Отмывка исходной ЦМР сохранит детали, в то время как отмывка размытой ЦМР сохранит общие черты.

Отмывка пытается воспроизвести эффект, показанный на фотографии ниже, где свет освещает одни поверхности и отбрасывает тень на другие, создавая реалистичное изображение трехмерной поверхности.

Ступени на песке. Фото Клэя Бэнкса на Unsplash.

Алгоритм отмывки отмывки исследует данные высот и воспроизводит то, как свет и тень могут падать на эту поверхность от вымышленного источника света. Два важных параметра для этого алгоритма — азимут и высота. Азимут — это входящее направление источника света, которое условно располагается на северо-западе или в левом верхнем углу карты. Высота – это угол источника света относительно горизонта. Высота 90° помещает свет прямо над головой, а 0° помещает его на горизонт. Эти настройки определяют, как поверхность купается в виртуальном свете и тени.

  1. Откройте панель Функции растра.
  2. При необходимости очистите строку поиска. В нижней части панели разверните группу Поверхность и щелкните Отмывка.
  3. Для растра выберите Высота. Оставьте все остальные настройки в состоянии по умолчанию.
  4. Нажмите кнопку Создать новый слой.
  5. Повторно откройте растровую функцию «Отмывка». Для растра выберите Размытие по высоте 10 и нажмите Создать новый слой.
  6. Создайте еще один новый слой отмывки, используя слой Elevation Blur 20.
  7. На панели Содержание щелкните правой кнопкой мыши Hillshade_Elevation Blur 20 и выберите Символы.
  8. На панели Символы измените параметр Цветовая схема на Полупрозрачный черный.
  9. Также измените цветовую схему для двух других слоев отмывки на полупрозрачный черный.
  10. На панели Содержание щелкните слой Elevation, чтобы выбрать его. Удерживая нажатой клавишу Ctrl, щелкните Размытие по высоте 10 и Размытие по высоте 20, чтобы выделить все три слоя.
  11. Щелкните правой кнопкой мыши любой из выбранных слоев и выберите «Группировать».

  12. Переименуйте групповой слой Elevation.
  13. Сгруппируйте вместе три слоя отмывки. Переименуйте группу Hillshade.

Теперь вы создали отмывку из нескольких слоев, чтобы показать как мелкие детали, так и широкие штрихи местности.

В реальном мире свет падает на местность сложно. Источник света освещает грани земли, обращенные его лучами прямо. Области за пределами прямого солнечного света все еще видны благодаря рассеянию света в атмосфере и отражению от другой местности. Нижние области обычно темнее, а более высокие области получают больше света. Далее вы будете имитировать некоторые из этих сложных природных эффектов в отмывке холма.

Визуализация склона

Чем круче местность, тем меньше вероятность того, что на нее попадут прямые солнечные лучи, особенно если солнце не низко над горизонтом. Фотография ниже сделана в яркий солнечный день, но крутые склоны создают тени. Чтобы подчеркнуть этот визуальный эффект в отмывке, вы сделаете все особенно крутые участки местности темнее.

Фото Александра Козловского на Unsplash.

Вы добавите штриховку к областям резкого изменения высоты три раза: по одному разу для каждого слоя высот.

  1. На панели Функции растра в группе Поверхность щелкните Уклон.

  2. На панели «Свойства уклона» для ЦМР выберите «Отметка/Отметка».

  3. Оставьте остальные параметры в состоянии по умолчанию и щелкните Создать новый слой.
  4. Для слоя Slope_Elevation откройте панель Символы. В разделе Цветовая схема установите флажок Инвертировать.
  5. Измените параметр Цветовая схема на Полупрозрачный черный. Включите и выключите слой Slope_Elevation, чтобы увидеть, как он визуально влияет на карту.
  6. Повторно откройте растровую функцию Уклон. Для DEM выберите Elevation\Elevation Blur 10 и нажмите Создать новый слой.
  7. Создайте еще один новый слой склона, используя слой Elevation\Elevation Blur 20.
  8. Для обоих новых слоев склона инвертируйте цветовую схему и измените цветовую схему на полупрозрачный черный.
  9. Сгруппируйте три слоя склона вместе и переименуйте группу в Slope.

Добавление бликов на отмывку

Когда вы смотрите на пейзажи в реальном мире, некоторые поверхности — часто расположенные на больших высотах — освещаются прямыми солнечными лучами.

Аугстматторн, Швейцария. Фото Филипе Джакометти на Unsplash.

До сих пор вы только добавляли штриховку к отмывке. Слои полупрозрачной тьмы сложились, чтобы покрыть белый цвет. поверхность внизу, создавая динамическую поверхность теней. Далее вы восстановите некоторая легкость, которая теряется при укладке такого количества слоев. Вы добавите белый цвет в те области, которые больше всего обращены к источнику света. напрямую.

Чтобы добиться этого эффекта, вы создадите еще один слой отмывки, как вы делали ранее в этом уроке. Но на этот раз вы обозначите только самые яркие части, оставив остальную часть изображения полностью прозрачной.

  1. Откройте растровую функцию Отмывка. Для растра выберите Elevation\Elevation и щелкните Создать новый слой.
  2. На панели Содержание переименуйте слой Highlights.
  3. Откройте панель Символы для слоя Highlights. Откройте меню Цветовая схема и нажмите Формат цветовой схемы.

    Вы создадите новую цветовую схему, которая варьируется от полностью прозрачного белого до полностью непрозрачного белого.

  4. В разделе Непрерывная цветовая схема щелкните левую (черную) цветовую точку, чтобы выбрать ее. В разделе «Настройки» измените «Цвет» на «Белый» и «Прозрачность» на 100 процентов.

  5. Щелкните левый маркер цвета и перетащите его к середине Цветовая схема.

    Это создает новую цветовую точку, которая также полностью прозрачный.

  6. В разделе «Настройки» измените «Положение» на 60 процентов.
  7. Нажмите OK.

Улучшение краев

Наш взгляд притягивается к элементам, которые имеют более резкий контраст, чем окружающая область. На фотографии ниже ландшафт размыт так, что заметными визуальными особенностями являются резко угловатые элементы, ступени, промежутки и террасы.

Национальный парк Брайс-Каньон. Фото Дональда Джаннатти на Unsplash.

Вы можете воспроизвести этот эффект террасирования в цифровой среде, даже в не очень пересеченных местах, чтобы выделить интересные участки местности, такие как хребты и края водоемов.

  1. Откройте растровую функцию Отмывка.

    На этот раз вместо использования слоя ЦМР в качестве входных данных вы будете использовать слой уклона, полученный ранее из слоя ЦМР. Это не обычная техника затенения рельефа, но она эффективна для подчеркивания краев рельефа.

  2. Для растра выберите Slope\Slope_Elevation. Щелкните Создать новый слой.
  3. Переименуйте новый слой Edges.
  4. Откройте панель Символы для слоя Края. Откройте меню Цветовая схема и нажмите Формат цветовой схемы.

    Цветовая схема по умолчанию варьируется от черного до белого. Вы отредактируете его так, чтобы середина была полностью прозрачной, а не серой.

  5. В окне редактора цветовой схемы нажмите кнопку «Добавить цвет».
  6. В разделе «Настройки» измените «Цвет» на «Белый» и измените «Положение» на 85 процентов.
  7. Добавьте еще три точки цвета. Отредактируйте новые остановки, чтобы они имели следующие свойства:
  8. Нажмите OK.

Добавьте тень к низинам

Последний эффект, который вы примените к отмывке, — это простое изменение порядка слоев, чтобы отбросить тени в долины.

В природе возвышенные области чаще получают как прямой, так и непрямой свет. Эти области ярче и контрастнее. Низменные участки или долины обычно темнее. Свет, который они получают, имеет тенденцию быть более случайным и, следовательно, более мягким.

Лендинг, Юта, США. Фото Брайана Хеймана на Unsplash.

  1. На панели Содержание перетащите слой Elevation снизу вверх списка слоев.
  2. Включите и выключите слои, чтобы увидеть, как каждый из них влияет на отмывку рельефа.

    Отмывка — это всего лишь воображаемое представление того, как свет и тень могут падать на поверхность. Не существует правильного или неправильного метода, поэтому поэкспериментируйте с растровыми функциями и символами, чтобы создать собственную отмывку отмывки.

  3. При необходимости поэкспериментируйте, переупорядочив слои, отредактировав цветовые схемы или изменив параметры функций статистики, отмывки рельефа или растра уклонов.

Теперь вы создали отмывку с множеством прозрачных слоев. Вы подчеркнули края и крутые склоны, изобразили как мелкие детали, так и общую форму ландшафта. Вы нарисовали свет на залитых солнцем склонах и тени в долинах. Примененные вами методы являются лишь рекомендациями и могут быть улучшены для другого ландшафта или карты или по вашему вкусу.

Теперь, когда у вас есть пользовательская отмывка рельефа, вы экспортируете ее как один файл и используете на другой карте с другими картографическими данными.

Экспортируйте отмывку отмывки в формате GeoTIFF

Ваша отмывка состоит из множества слоев, каждый из которых придает рельефу определенное количество света или тени. Хотя наслоение имеет решающее значение для создания этого реалистичного ощущения света и тени, оно находится в громоздкой форме, что затрудняет обмен результатами с другими или их использование в других проектах. Вы экспортируете эту карту как единое плоское изображение, что является более удобным форматом.

  1. На ленте щелкните вкладку Общий доступ. В группе «Вывод» нажмите кнопку «Экспорт карты».
  2. В качестве типа файла выберите TIFF.
  3. В поле «Имя» нажмите кнопку «Обзор» и выберите место для файла. Назовите файл CustomHillshade.
  4. Для сжатия изображения выберите LZW.
  5. На панели Содержание щелкните правой кнопкой слой Elevation и выберите Properties.
  6. В окне «Свойства слоя» щелкните вкладку «Источник» и разверните «Информация о растре».
  7. : Закройте окно свойств слоя.
  8. На панели «Экспорт карты» в разделе «Размер изображения» для ширины и высоты введите 3601.
  9. Установите флажок «Показать предварительный просмотр».
  10. На ленте щелкните вкладку Карта. В группе «Навигация» нажмите кнопку «Полный экстент».
  11. На панели «Экспорт карты» в разделе «Настройки TIFF» установите флажок «Записать теги GeoTIFF».

    Это обеспечит результирующее изображение пространственной информацией, чтобы его можно было открыть в других проектах ГИС и нарисовать в правильном географическом положении.

  12. Для параметра Глубина цвета выберите 32 бита с альфа-каналом.
  13. На панели Содержание щелкните правой кнопкой слой Elevation и выберите Копировать.

  14. Щелкните карту правой кнопкой мыши и выберите Вставить. Переименуйте новый слой в Фон.
  15. Откройте панель символов для фонового слоя.
  16. Откройте меню Цветовая схема и щелкните Форматировать цветовую схему.
  17. Измените оба ограничителя цвета на белый и установите их прозрачность на 0 процентов.

  18. Нажмите OK.

    Фоновый слой теперь полностью белый и скрывает остальную часть отмывки.

  19. Перетащите фоновый слой в конец списка слоев.
  20. На панели Экспорт карты щелкните Экспорт.

    Процесс экспорта может занять несколько минут. В результате получается один файл TIFF, которым можно поделиться с другими или использовать в других проектах.

  21. Закройте панель «Экспорт карты».

Создайте пустую карту и добавьте новый слой отмывки

Далее вы будете использовать на карте новое сглаженное изображение отмывки.

  1. На ленте щелкните вкладку Вставка. В группе Проект щелкните Новая карта.
  2. На ленте щелкните вкладку Карта. В группе «Слой» нажмите кнопку «Добавить данные».
  3. В окне «Добавить данные» найдите и выберите CustomHillshade.tif. Нажмите «ОК».
  4. Если вам будет предложено рассчитать статистику, нажмите OK.

Настройка внешнего вида изображения отмывки рельефа

TIFF отмывки выглядит несколько иначе, чем при его создании. Это связано с тем, что ArcGIS Pro по умолчанию применяет некоторые настройки автоматического рендеринга для повышения контрастности. Вы отмените эти переопределения рендеринга изображения по умолчанию, чтобы увидеть изображение отмывки так, как вы его создали.

  1. На панели Содержание щелкните CustomHillshade.tif.
  2. На ленте щелкните вкладку Растровый слой. В группе Rendering щелкните нижнюю часть кнопки Stretch Type.
  3. Выберите минимум-максимум.

    Вы также измените тип передискретизации, чтобы создать более плавный вид без пикселизации.

  4. Нажмите кнопку «Тип передискретизации» и выберите «Кубический».

  5. В группе «Улучшение» установите ползунок «Гамма слоя» (внизу) на 1.

Смешайте изображение отмывки с базовой картой

В завершение вы объедините новый слой отмывки с базовой картой, используя режимы наложения.

  1. На ленте на вкладке Карта в группе Слой нажмите кнопку Базовая карта и выберите Изображения.
  2. На панели Содержание щелкните CustomHillshade. tif.
  3. На ленте щелкните вкладку Растровый слой. В группе «Эффекты» для «Смешение слоев» выберите «Наложение».
  4. Масштабируйте и перемещайте карту, чтобы изучить, как отмывка взаимодействует с изображением в разных частях карты.
  5. Измените наложение слоя на яркость.
  6. Измените параметр «Смешение слоев» обратно на «Наложение» или поэкспериментируйте, чтобы найти настройку, которая лучше всего подходит для вашей карты.

Теперь вы приобрели некоторый опыт использования растровых функций и визуализации света и тени в ГИС. Вы загрузили ЦМР, обобщили ее, размыв, создали слои отмывки и склона и использовали пользовательские прозрачные цветовые схемы, чтобы объединить все слои таким образом, чтобы оживить местность. Наконец, вы экспортировали отмывку рельефа и смешали ее с базовой картой изображения. Методы, которые вы изучили, можно использовать с любыми входными данными ЦМР, но результаты могут различаться в зависимости от источника данных, разрешения и местности в этом месте. Настройте параметры, чтобы получить результат, который вам нравится больше всего. Не существует единственно правильного способа создания карты и, конечно же, нет недостатка в возможностях настройки этого процесса в соответствии с вашими потребностями и воображением.

Дополнительные уроки можно найти в учебнике галерея.

Благодарности

  • Лаборатория реактивного движения НАСА (2013 г.). NASA Shuttle Radar Topography Mission Global 1 угловая секунда [набор данных]. NASA EOSDIS Land Processes DAAC. По состоянию на 01 июня 2023 г. https://doi.org/10.5067/MEaSUREs/SRTM/SRTMGL1.003.
  • Источники топографических карт мира: Esri, HERE, Garmin, FAO, NOAA, USGS, © участники OpenStreetMap и сообщество пользователей ГИС
  • Источники изображений мира: Esri, Maxar, Earthstar Geographics и сообщество пользователей ГИС.
  • Национальный парк Зайон. Фото Джулиана Виллеллы на Unsplash.
  • Ступени на песке. фото Глина Банки на Unsplash.
  • Фото автора Александр Козловский на Unsplash.
  • Аугстматторн, Швейцария. фото Филипе Джакометти на Unsplash.
  • Национальный парк Брайс-Каньон. фото Дональд Джаннатти на Unsplash.
  • Лендинг, Юта, США. Фото к Брайан Хейманн на Unsplash.

Отправьте нам отзыв

Пожалуйста, присылайте нам свои отзывы об этом руководстве. Расскажите нам, что вам понравилось, а что нет. Если что-то в руководстве не сработало, сообщите нам, что это было и где в руководстве вы столкнулись с этим (название раздела и номер шага). Используйте эту форму, чтобы отправить нам отзыв.

Совместное использование и перепрофилирование этого руководства

Совместное использование и повторное использование этих руководств приветствуется. Это руководство регулируется лицензией Creative Commons (CC BY-SA-NC). См. страницу «Условия использования» для получения подробной информации об адаптации этого руководства для вашего использования.

Добавить комментарий

Ваш адрес email не будет опубликован. Обязательные поля помечены *
