Как самому сделать теплые полы: инструкции для монтажа своими руками

Как самому сделать теплый пол

Содержание

Потребность сделать теплые полы в доме или квартире продиктована в первую очередь не модой, а большой эффективностью данного вида отопления. Из приведенного ниже материала вы узнаете как своими руками сделать теплый пол.

Мы будем рассматривать водяное отопление, но принцип, по которому устанавливается теплый пол с электрическим подогревом остается тем же. Рассматривая монтаж теплого пола своими руками, мы возьмем условную ситуацию, когда газовый или электрический котел уже установлен.

Содержание

• 1 Порядок работ при монтаже системы «теплый пол»
• 2 Заливка нижней стяжки
  • 2.1 Насыпаем подушку
  • 2.2 Устанавливаем маяки
  • 2.3 Заливка раствора
• 3 Монтаж трубопровода
  • 3.1 Гидроизоляция
  • 3.2 Кронштейны для крепления трубопровода
  • 3.3 Выбор трубы
  • 3.4 Укладка трубы
• 4 Заливка верхней стяжки
  • 4.1 Маяки
  • 4. 2 Заливка второго слоя
• 5 Подключение трубы к системе

Порядок работ при монтаже системы «теплый пол»

1. Заливка нижней стяжки;
2. Укладка подложки, гидробарьера, пенопласта;
3. Монтаж и подключение трубы;
4. Заливка верхней стяжки.

Заливка нижней стяжки

Насыпаем подушку

Трубу для теплого пола, монтируемого своими рукам. необходимо укладывать на твердое основание и самым лучшим основанием для этого послужит стяжка. Прежде чем сделать стяжку, необходимо насыпать подушку. Ее можно сделать из песка, щебня, или отсева. Толщина утрамбованной подушки должна быть не менее 2 см. Также эта подушка должна быть ровной.

Устанавливаем маяки

По периметру комнаты водяным уровнем отмечают границу нижней стяжки. Линию отбивают разметочным шнуром, а если неровности стены не позволяют этого сделать, то отмечают линию уровня стяжки натянутой ниткой.

После этого нужно сделать из цементного раствора дорожку для того, чтобы на нее положить перфорированный маячный профиль. Концы маяка регулируют по нитке или линии на стене. Сам маяк выравнивают длинным строительным уровнем или правилом, придавливая маяк или подтягивая его на нужную плоскость.

Расстояние между маяками отмеряют так: от длины правила, которым пользуются, необходимо отнять 15 см. Это и будет расстояние между маяками. Расстояние может быть меньше, но больше его делать нельзя, так как невозможно будет работать правилом. Раствор под маяками должен подсохнуть и для этого нужна как минимум одна ночь, то есть на следующий день уже можно начинать укладывать стяжку под теплый пол.

Заливка раствора

Готовый раствор своими руками заливают между маяками таким образом, чтобы он был чуть выше уровня маяков. Раствор распределяют по поверхности пола, а по углам планируют мастерком, затем стягивают лишний состав правилом. При стягивании раствора необходимо проделывать правилом резкие движения в разные стороны, слева — направо и наоборот. Правило должно быть постоянно прижато своими краями к маякам.

Если при этом остаются впадины, то подбрасывают раствор при помощи мастерка и опять стягивают правилом.

Затирать первую стяжку необязательно. Самое главное, чтобы она достаточно высохла. Эту стяжку придется сверлить своими руками и вставлять в нее кронштейны для трубы. Для высыхания обычно достаточно одной недели.

Монтаж трубопровода

Гидроизоляция

Перед тем как монтировать теплый пол, необходимо сделать преграду для влаги и тепла. Для этого стелем своими руками на стяжку гидроизоляцию. Гидробарьер стелем внахлест, а края пленки напускаем на стену на 10-15 см. На гидробарьер стелется теплоотражатель или пенопласт повышенной (от 25-й до 35-й) плотности.

Пенопласт обычно укладывают в тех случаях, когда под утепляемой комнатой находится подвал или просто пол очень холодный. В иных случаях достаточно теплоотражателя, застеленного фольгой вверх. Края теплоотражателя необходимо завернуть на стену так же, как и гидроизоляцию. Это позволяет нагреваемой верхней стяжке свободно деформироваться, не оказывая сильного давления на стену.

Кронштейны для крепления трубопровода

Магистраль для горячей воды необходимо чем-то крепить к полу. Существуют специальные коврики для монтажа, но это довольно дорогое удовольствие. Лучше всего для этой цели подходят пластмассовые кронштейны. Для установки кронштейнов необходимо произвести разметку на полу.

Шаг укладки трубопровода должен соблюдаться в пределах 20-25 см, чтобы под ногами не чувствовался перепад температуры на разных участках пола. Впрочем, расстояние между кольцами магистрали вы можете рассчитать самостоятельно.

Тепло поднимается под прямым углом. Значит, угол между вертикальной линией, мысленно проведенной от трубы, и линией распространения тепла будет составлять 45°. Зная высоту верхней стяжки с чистовым покрытием, можно без труда самому рассчитать площадь обогрева для каждой трубы.

Кронштейны устанавливаются под трубу, которую можно укладывать двумя способами — спиралью и змейкой. Необходимо следить за тем, чтобы шаг трубы возле уличной (в особенности северной) стены был чуть меньше основного шага. Расстояние между кронштейнами оставляют от 20 до 70 см. Чаще — на поворотах, реже — на прямой линии.

Выбор трубы

Прежде всего, необходимо определить, сколько трубы потребуется на теплый пол. На 1 кв. м в среднем расходуется 5 метров. Но лучше, если есть такая возможность, договориться в магазине и взять у них целую бухту трубы, а затем вернуть остаток. В бухте трубы диаметром полдюйма (16 мм наружный диаметр по металлопласту) — 200 метров.

Ещё один вопрос в том, какую трубу выбрать? Для системы «теплый пол» продаются специальные полиэтиленовые трубы. Нет спора, что у них превосходная теплоотдача и большой эксплуатационный ресурс. Можно устанавливать эти трубы, но если брать соотношение цена — качество, то лучше использовать металлопластиковые аналоги с фольгой, иными словами «горячие» трубы металлопласта.

Только обязательно проверьте трубу, чтобы она была бесшовной. Если в магазине затрудняются дать точный ответ по поводу наличия шва на трубе, то необходимо проверить ее самим. Для этого нужно отрезать кусочек трубы не более 0,5 см, снять с него своими руками изоляцию и провести ногтем по фольге. Если у трубы есть шов, то вы обязательно почувствуете его под ногтем.

Также следует обратить внимание на то, как с металлопласта снимается изоляция. Если вы сняли верхний пластиковый слой без проблем, значит, эта труба не годится для отопления. Чем тяжелее снимается верхний пластиковый слой трубы — тем лучше ее качество.

Укладка трубы

Укладывать металлопластиковую трубу лучше всего вдвоем. Один человек идет и разматывает бухту, а другой укладывает ее своими руками в кронштейны. Начинать укладку следует от котла или от гребенки, к которой подключается труба.

На трубу сразу же необходимо надеть пружину длиной 15-20 см и внутренним диаметром 18-20 мм. Эта пружина при укладке трубы постоянно будет подаваться вперед, а в местах, где нужно делать крутые изгибы, пружина не позволит металлопласту сломаться и угол изгиба, благодаря пружине, получается плавным.

Когда своими руками укладывается вся труба — пружина снимается для следующей укладки.

Необходимо проверить, чтобы на поворотах труба не задиралась вверх. Если такое произошло, то ее прижимают к полу. Если вы сразу не подключили трубу, то заткните чем-либо отверстия на концах, чтобы туда не попал мусор.

Заливка верхней стяжки

Маяки

Толщина второй стяжки должна быть примерно 10 см. Если на этой стяжке будет плитка, то как минимум 7 см. Это немного меньше допустимой толщины, так как по ГОСТу требуется от 10 до 14 см, но опыт показывает, что такая толщина вполне приемлема.

Однако даже 7 см стяжки — большая толщина для маяков на цементном растворе. Горка раствора «плывет», и установить своими руками маяк на такой высоте крайне затруднительно. Поэтому маяки легче установить на деревянные колья. Для этого перфоратором в первой стяжке сверлятся отверстия, и забивается ряд кольев на расстоянии 40-50 см.

Для того чтобы отрегулировать их высоту, необходимо натянуть нитку по уровню. Колья можно понемногу забивать или отпиливать на нужной высоте. Ширина кольев должна быть не менее 10-15 мм, чтобы на них можно было прикрутить маяк.

Когда маяки прикручены саморезами к кольям, они все равно будут провисать. Поэтому между вбитыми кольями следует набросать густой цементный раствор. К следующему дню раствор подсохнет, и можно будет заливать второй слой стяжки.

Заливка второго слоя

Принцип заливки второго слоя стяжки такой же, как и первого слоя. Разница есть только в приготовлении раствора. Для теплого пола в раствор второго слоя стяжки обязательно надо добавлять пластификатор. Процентное соотношение пластификатора к раствору обычно указано на канистре. На следующий день после заливки стяжку необходимо затереть полутером или обычной теркой.

Подключение трубы к системе

Трубу теплого пола подключают к системе отопления через гребенку, устанавливая последнюю в какой-либо нише или ящике. К гребенке подходят основные трубы отопления, а затем, через регулировочные краны подключается и сама труба. Регулировочные краны на теплый пол устанавливать обязательно!

своими руками правильно, от отопления в квартире самому, варианты электрического на кухне

Теплый пол достаточно просто сделать своими руками

Теплые полы все чаще появляются в жилище современного человека. Такие коммуникации могут быть использованы как дополнительный обогрев, или как основное отопление. Однако во втором случае его обслуживание будет более затратным. Сегодня мы научим вас делать пол своими руками и расскажем, какие подготовительные работы перед этим нужно провести.

Содержание материала:

• 1 Варианты теплого пола
• 2 Подготовительный этап: как сделать теплый пол
• 3 Как правильно сделать теплый пол от отопления
• 4 Описание: как правильно сделать теплый пол из инфракрасной пленки

Варианты теплого пола

Строительная индустрия не стоит на месте, и производители выпускают все больше и больше различных видов устройств, для улучшения жилищных условий в квартире. Это относится и к системам теплый пол. На данный момент выделяют три вида таких устройств. Все они имеют свои плюсы и минусы, поэтому пользуются одинаковым спросом.

На сегодняшний день существует несколько вариантов теплых полов

Варианты теплых полов:

1. Водный теплый пол – это самый экономичный вариант дополнительного обогрева. Такую конструкцию можно провести под абсолютно любым напольным покрытием, ведь она не имеет свойства перегреваться. Самым главным минусом водного теплого пола является сложность его установки. Чтобы правильно сделать такое отопление в своей квартире, вам понадобится разрешение соседей и коммунальных служб, поэтому чаще всего эту систему используют в частных домах.
2. Электрический обогрев под пол можно устанавливать и на кухне и в ванной. Однако не стоит помещать такое устройство под деревянное покрытие. Такие полы могут стать основным подогревом. Они представляют собой кабель, который может быть расположен на сетчатой основе. Чтобы установить такую конструкцию, ее нужно будет нужно будет залить стяжкой.
3. Инфракрасный пленочный теплый пол наиболее дешевый вариант в плане покупки материалов и установки. Однако его обслуживание будет стоить вам достаточно дорого. К неоспоримым плюсам такого устройства относится простота монтажа, установить его самому будет под силу абсолютно любому желающему. Также считается, что инфракрасное излучение не так плохо влияет на человека, как электроволны.

Теплые полы могут принести не только пользу, но и вред. Самым безопасным вариантом является водное отопление, однако построить его очень сложно. Мы советуем вам устанавливать теплый пол исключительно как дополнительный подогрев и лишь в местах, где это действительно нужно, например в ванной. Дело в том, что люди, которые постоянно ходят по теплому полу чаще белеют заболеваниями ног связанными с сосудами.

Подготовительный этап: как сделать теплый пол

Перед тем, как устанавливать любой из вышеприведенных вариантов теплых полов, необходимо произвести кое-какие подготовительные работы. Прежде всего, это касается выравнивания основы и заделывания в ней трещин, ведь если этого не сделать, то система не будет работать, как положено.

Прежде чем обустраивать теплый пол, необходимо провести все подготовительные работы

Как делать подготовительные работы перед укладкой теплого пола:

1. Первым делом выравнивается основание. Если на нем имеются лишь небольшие бугорки и трещины, то они устраняются с помощью металлического шпателя и цементной штукатурки, но если перепады большие, то вам придется залить новый слой стяжки, раствор для которого легко развести самостоятельно.
2. По периметру комнаты и в местах стыков отопления клеится демпферная лента. Она прикрепляется либо с помощью липкого слоя, либо с помощью саморезов. Этот слой необходим для того, чтобы подогреваемый пол-основа не растрескался.
3. Далее укладывается слой теплоизоляции. Лучше, если он будет на фольгированной основе. Листы утеплителя укладываются фольгированным слоем вверх и закрепляются специальным алюминиевым скотчем. Сверху утеплителя укладывается прочная гидроизоляционная пленка. Если вы укладываете пленочный теплый пол, то на этом подготовительный этап завершается, но для водного подогрева подготовительные работы придется продолжить.
4. Поверх гидроизоляционной пленки. На пластиковые направляющие, укладывается арматурная сетка с ячейками 10 см.

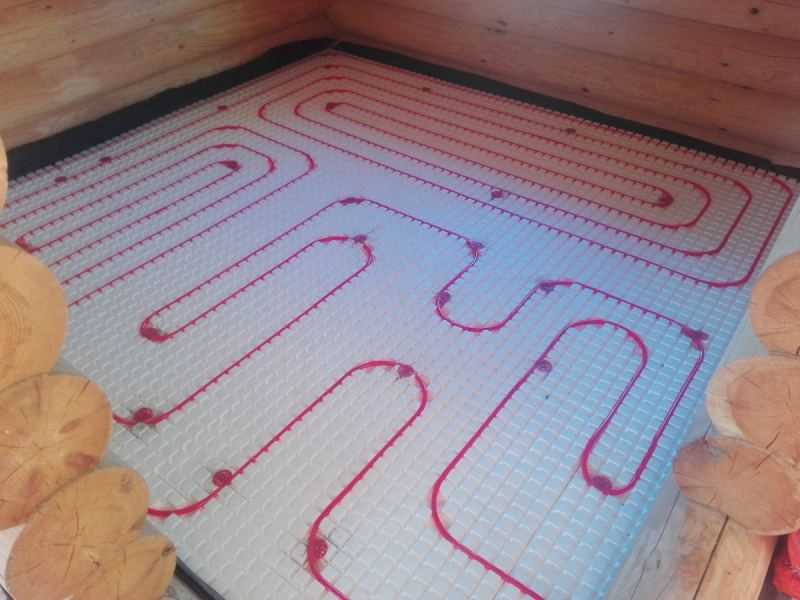

5. Последним слоем укладываются полистирольные плиты с бобышками. Благодаря ним вам не придется устанавливать дополнительные направляющие.

Как видите, подготовительные этапы довольно сложны. Они занимают основную массу времени в установке теплого пола. Не все нижние слои под теплый пол устроены именно так, мы описали вам наиболее практичный вариант.

Как правильно сделать теплый пол от отопления

Если вы решили использовать комбинированный способ отопления дома, то есть провести теплый пол от центрального обогрева дома, то вам подойдет водная система. Для ее изготовления металлопластиковые трубы укладывают «улиткой» с шагом от 15 до 30 см. Такое распределение обогревательных элементов позволяет создать максимально экономичное и теплое устройство.

Перед укладкой теплого пола необходимо начертить план-схему, с ее помощью вы сможете разместить элементы системы максимально точно.

Сам процесс укладки мы описываем схематично так, как нюансы будут зависеть от того, как выглядит ваша схема. В любом случае, следуя нашим рекомендациям, вы сможете собрать систему самостоятельно.

Процесс укладки теплого пола от отопления должен проходить поэтапно

Как сделать теплый пол своими руками:

1. Согласно заранее подготовленной схеме трубы укладываются на пол. При этом желательно работать в паре, чтобы избежать стыков, через которые может случиться протечка. Трубы закрепляются пластиковыми держателями на армирующей сетке.
2. Конец трубы выводится к распределительному пункту и закрепляется в месте перехода пола на стену с помощью металлической гильзы. Далее система подключается непосредственно к распределительному пункту и наполняется водой и воздухом, чтобы проверить наличие протечек.
3. После того, как система будет установлена, ее необходимо залить стяжкой. При этом цементный слой должен покрывать теплый пол на 5 см.

После того, как ровный слой стяжки будет распределен поверх труб, его нужно оставить до полного высыхания. Обычно этот срок занимает от 3 до 4 недель. По истечению этого срока вы можете приступить к монтажу финишного покрытия.

Описание: как правильно сделать теплый пол из инфракрасной пленки

Пленочный теплый пол отличается тем, что он укладывается не по всей поверхности пола, а лишь в тех места, которым вы желаете обеспечить обогрев. Эта особенность делает такую систему более экономичной.

Чтобы правильно рассчитать необходимое количество пленки на такую систему необходимо определиться дополнительным или основным обогревом будет теплый пол. В первом случае вам понадобиться 40-50 % материала от площади комнаты, а во втором – 60-80%.

Далее пленка нарезается на пластины нужного размера, и распределяется по фольгированному утеплителю согласно схеме. Чтобы избежать удара током при работе системы, вам необходимо заизолировать все разрезанные участки. Пленка прикрепляется к полу с помощью двустороннего скотча.

Инфракрасный теплый пол необходимо размещать согласно инструкции

После того, как пленочный пол установлен согласно инструкции производителя, необходимо выполнить его подключение. При этом все провода должны быть расположены на одной части помещения, такой вид подключения называется параллельным.

Теплый пол – это отличная и современная система для дополнительного или основного обогрева помещения. Она пользуется постоянно возрастающей популярностью, ведь это отличная альтернатива громоздким и неэстетичным радиаторам.

Как провести теплый пол от отопления (видео)

Установка такой системы своими руками – это достаточно сложный процесс, требующий большой сосредоточенности и внимательности. Однако если вы сделаете все этапы правильно, то вашей наградой станет теплое и красивое напольное покрытие.

Плюсы и минусы теплых полов

Около 30 лет назад одной мысли о теплых полах было достаточно, чтобы люди мечтали. Предмет роскоши, предназначенный для элиты. Удачливые.
Но тоска по теплым ногам восходит гораздо дальше.

Еще за 5000 лет до н.э. в Китае были обнаружены ранние типы кан и дикан (пол с подогревом), а в Корее использовались примитивные формы ондоль (теплый камень).

Греки и римляне последовали их примеру в большем масштабе к 500 г. до н.э., и тепло под ногами считалось необходимым для римских бань.

Их методы включали различные способы вывода дыма от пожаров на пол.

К счастью для нас, сегодня нам не нужен костер, чтобы создать собственный теплый пол. Достижения в области технологий и достижения в понимании теплых полов сделали его предпочтительным выбором во многих новых домах, а стоимость жизненного цикла теперь сопоставима с традиционными радиаторами.

Плюсы и минусы теплых полов

Системы теплых полов бывают двух видов: электрические и водяные.

Электрические системы  – полагаются на сеть проводов или катушек под полом, которые нагреваются.
Водопроводные системы  – представляют собой сеть труб, подсоединенных к вашему бойлеру, которые перекачивают горячую воду по комнате.

Системы напольного отопления распределяют тепло более равномерно, чем радиаторы (водяные лучше, чем электрические), устраняют страшный сквозняк и зачастую потребляют меньше энергии. Однако они более сложны и поэтому могут быть дорогостоящими в установке.

Теплый пол плюсы

• Комфорт –  Сейчас середина зимы, и мысль о том, чтобы встать с постели, ужасна, но, по крайней мере, вы можете ходить босиком в туалет, не крича. А выйти из душа на теплую землю просто прелесть.
• Безопасность —  С теплым полом у вас не будет бессонных ночей, когда ваши дети или молодые члены семьи врежутся в острые края или обожгут руки о горячие батареи.
• Простота в эксплуатации —  Не требует почти никакого обслуживания и часто имеет пожизненную гарантию. Больше не нужно притворяться, что знаешь, как прокачать радиатор…
• Повышение эффективности использования тепла —  Теперь тепло равномерно распределяется по каждой комнате и работает при более низкой температуре, чем традиционный радиатор, поэтому ваши счета за электроэнергию действительно могут быть снижены. И ваши полы останутся теплыми, даже если окна открыты или в комнате сильный сквозняк.
• Повышение стоимости дома —  Поскольку полы с подогревом являются желанной особенностью для покупателей жилья, ваша недвижимость будет стоить больше, когда дело дойдет до продажи. Это не потерянная инвестиция, если вы в конечном итоге переедете раньше, чем планировали.
• Больше места и свобода дизайна —  Без радиаторов и скрытой системы отопления у вас будет больше места на стенах.
• Установка —  Его можно установить самостоятельно, а поскольку системы напольного отопления хорошо сочетаются с плиткой и камнем, это идеальный выбор для кухонь и ванных комнат, т. е. там, где они больше всего нужны.

Минусы напольного отопления

• Стоимость –  Первоначальная стоимость может быть значительной, а установка системы может вызвать большие потрясения в вашем доме. В старых зданиях создание правильных условий под полом также может быть дорогостоящим.
• Время –  Нагрев пола занимает больше времени, чем радиатор, поэтому вам нужно использовать таймер, чтобы предсказать, когда вам нужно обогреть определенные комнаты.
• Мебель —  Вы не можете использовать его под некоторыми предметами мебели или фурнитуры, которые ограничивают то, как вы обустраиваете свой дом. Крупные и тяжелые предметы, возможно, придется убрать вовсе.
• Установка —  Если вы выберете систему на водной основе, вам придется заплатить профессионалу за ее установку. Между тем, системы меньшего размера могут недостаточно обогревать помещение и в любом случае потребуют радиаторов.

Стоимость установки теплых полов

Как мы уже упоминали, затраты на установку теплых полов могут быть высокими. Итак, сколько именно вы смотрите? Безопасная оценка установки электрических систем составляет 75-100 фунтов стерлингов за квадратный метр, хотя это зависит от типа системы. Вы можете проложить его самостоятельно, чтобы сэкономить деньги, но вам все равно понадобится квалифицированный электрик, чтобы подключить его к источнику питания, что может добавить от 150 до 250 фунтов стерлингов.

Системы на водной основе, как правило, устанавливаются на этапе строительства и поэтому включаются в проект строительства или реконструкции. Но, как правило, они будут стоить в два-три раза дороже, чем электрическая система. По оценкам Householdquotes.co.uk, установка всей системы будет стоить более 2000 фунтов стерлингов.

Дорого ли обходятся полы с подогревом?

Итак, вы установили систему подогрева пола, и первоначальные затраты начинают становиться далеким воспоминанием. Сколько будет стоить запуск?
Стоимость электрических теплых полов выше, чем водяных систем. Почему? Ну, электрические системы отлично справляются с подогревом пола, но не всего помещения. Таким образом, вы можете рассчитывать на небольшое увеличение вашего счета за электроэнергию.

Как максимально эффективно использовать пол с подогревом

Один из наиболее часто задаваемых вопросов об этом популярном способе обогрева дома: дешевле ли постоянно поддерживать пол с подогревом . Кроме того, чтобы управлять счетами и по-прежнему наслаждаться прекрасными теплыми комнатами, «Какая оптимальная температура для подогрева пола?»

1. Получите наилучшее решение для вашей собственности

Это самый фундаментальный аспект оптимизации этого эффективного способа обогрева помещений и производства горячей воды. От того, как сконфигурирована и установлена ​​ваша система отопления, зависит ее функционирование, долговечность и энергопотребление.

UFHS предлагает индивидуальные системы подогрева полов, на которые домовладельцы Шеффилда могут положиться в общей тепловой эффективности и хорошем покрытии.

2. Обогревайте людей, а не пространство

После того, как вы спроектировали и установили подходящую и эффективную систему отопления, помните, что это идеальный способ предотвратить потерю дорогостоящего тепла в пустых помещениях или, что еще хуже, на открытом воздухе!

Отрегулируйте настройки, чтобы обеспечить равномерное и равномерное распределение тепла в помещениях, в которых вы часто бываете. Выключите его для пустых комнат или в жаркие месяцы.

3. Круглосуточный теплый пол?

Сказав это, многие люди считают, что пол с подогревом по-прежнему является экономичной альтернативой традиционным способам обогрева дома, даже если они оставляют его включенным 24 часа в сутки.

Это имеет смысл в зимние месяцы, так как хорошо рассеиваемое тепло будет поддерживать постоянную температуру в помещении круглосуточно. Принимая во внимание, что оставить комнату, чтобы стать очень холодной, может означать, что ваш термостат на некоторое время повысится, используя взрыв дополнительной энергии.

4. Ознакомьтесь со своим термостатом

Вам нужно «поэкспериментировать», когда вы изучаете, как регулировать настройки вашего напольного отопления, чтобы поддерживать стабильный диапазон температуры, подходящую для вас и вашей семьи. Это очень универсальный способ обогреть дом, так что экспериментируйте. Включая низкие настройки, чтобы поддерживать экономичность обогрева пола даже при круглосуточной работе зимой.

5. Учитывайте другие особенности ваших комнат

Несмотря на то, что системы напольного отопления представляют собой инновационный способ сохранить тепло в вашем доме, они не являются «волшебным средством»! Вам все еще нужно рассмотреть способы улавливания теплого воздуха, создаваемого вашей системой отопления.

Например, современное двойное остекление и качественные шторы могут использоваться для предотвращения утечки тепла через стекло в холодные месяцы.

Когда вы покупаете лучшие модели напольного отопления, у вас есть практически не требующий обслуживания способ обогреть свой дом и наслаждаться горячей водой.
