Как сделать сэндвич панели из профнастила своими руками

В наши дни актуален вопрос применения технологий быстрого возведения жилых, промышленных и торговых зданий. Весьма привлекателен в этом смысле вариант дома из сэндвич панелей, если делать его с нуля своими руками. Современный строительный рынок предлагает для этих целей трехслойные крупногабаритные плиты, которые называют структурно изолированными (СИП) или сэндвич панелями.

Если изготовить сэндвич панели своими руками и самостоятельно их смонтировать, можно добиться реальной экономии при строительстве. Но для начала необходимо разобраться в конструкции этих плит, материалах, используемых для их сборки, и правилах, которых нужно придерживаться при создании сэндвичных листов.

Что такое сэндвич панель

Свое название «сэндвич» – в переводе «бутерброд в несколько слоев» – материал получил из-за своей конструкции. Домовые плиты состоят из трех пластов: двух наружных листов-каркасов, устойчивых к механическому воздействию, и внутренней прослойки, обладающей хорошими теплоизоляционными свойствами.

По назначению выпускают панели нескольких типов:

  • Фасадные или стеновые – помимо прямого назначения из обрезков панелей делают отличные откосы.
  • Кровельные.
  • Декоративные – вариант, который используют при необходимости отделать административные, общественные здания, спортивные сооружения. Чаще всего применяют более тонкие металлические оболочки или пластик. Монтируются на каркас по системе вентилируемого фасада. Отделка строений имеет стильный и привлекательный вид.

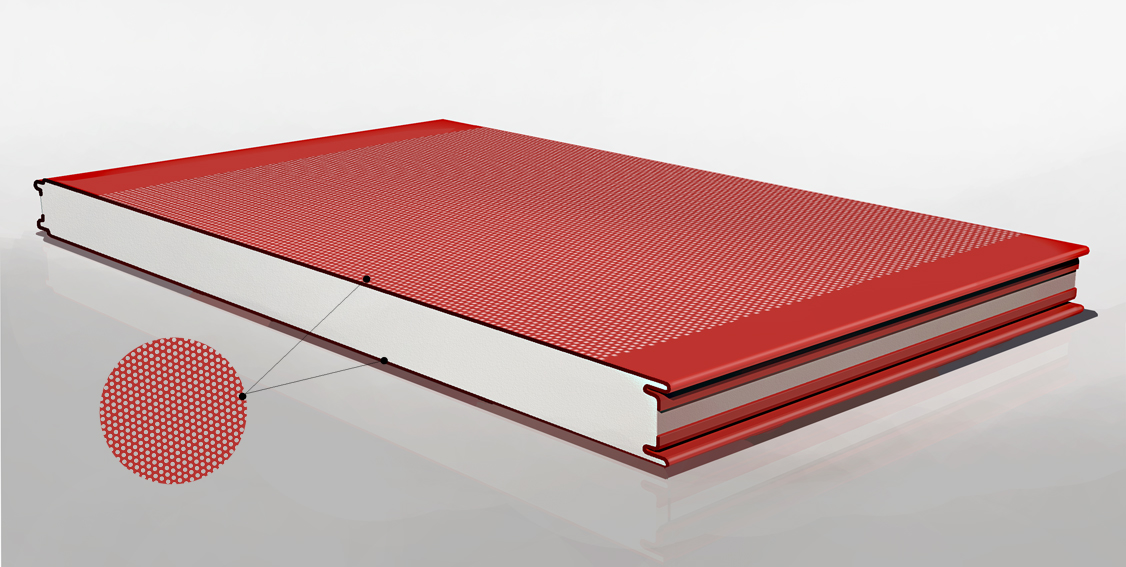

На фото, расположенном ниже, представлена конструкция сэндвич панели.

Материалы

Одно из главных достоинств этого строительного материала – скорость возведения постройки. Поэтому он часто используется для монтажа дачного домика, гаража, бытовки или технического бокса.

Рассмотрим подробнее материалы, из которых состоит сэндвич панель.

Наружная оболочка-каркас

Для изготовления наружных каркасных слоев используются:

  • Дерево, ДВП, OSB.
  • Стальной оцинкованный профлист.
  • Алюминиевый профнастил.
  • Пластик.

Важно:
Самый прочный и надежный вариант – оцинкованная сталь. Но панели с такими оболочками тяжелые, что затрудняет процесс постройки дома.

Утеплитель

В качестве внутренней прослойки применяют:

  • Вата минеральная – самый популярный вид: не горит и не слёживается.
  • Пенополистирол – небольшой вес и привлекательная цена. Но не обладает высокой огнестойкостью.
  • Пенополиуретан – довольно жесткий материал, повышающий прочность конструкции. Высокая влагостойкость, не подвержен воздействию грибков и плесени.

Выбор марки утеплителя зависит от региона, в котором вы решили строить дом, и от предназначения здания.

Клеевая прослойка

Это самый важный компонент, без которого не состоится ни одна многослойная панель. Применяется полиуретановый клей:

  • Однокомпонентный – самый популярный вид. Твердеет при взаимодействии воздуха с влагой, находящейся в клеевой смеси.
  • Двухкомпонентный – застывает в результате химической реакции, возникающей между изоционатной и полиольной составляющей.

Требования, предъявляемые к клеям:

  • Не должен терять свои свойства в течение всего срока эксплуатации панели.
  • Экологическая безопасность – отсутствие токсичных и вредных компонентов.
  • Влагостойкость
  • Выдерживать перепады температур от -40°С до +50°С.

Важно:
Двухкомпонентный клей при нанесении тонкого слоя не отличается долговечностью, его используют при промышленном производстве панелей. Для ручного способа больше подходит однокомпонентный. Продлить время застывания можно увеличив влажность и понизив температуру в помещении.

Изготовление своими руками

Прежде чем приступать к работе следует осмотреть исходные материалы, убрать мусор или пыль с поверхности. Процесс создания сендвичной панели содержит несколько этапов.

Пошаговая инструкция:

  • Шаг 1. Нанесение на первый каркасный лист клеевого состава – для этого нужен стол размером немногим больше самой панели. Можно использовать резиновый шпатель с зубчиками или распылитель.
  • Шаг 2. Укладка утеплителя – нужна определенная сноровка, помните, что клей быстро высыхает.
  • Шаг 3. Промазывание внутреннего слоя клеем.
  • Шаг 4. Выкладывание на скрепляющий раствор второй наружной оболочки. Как только выложили последний слой – приступайте к изготовлению следующей панели. Собрав таким образом нужное количество конструкций – отправляйте их под пресс.
  • Шаг 5. Выдержка под давлением до полного застывания – подготовленные сендвичи отправляют под пресс, где вылеживаются согласно времени, указанном в инструкции.

Чтобы сделать сэндвич панель хорошего качества своими руками требуется соблюдение следующих условий:

  • Клей должен наноситься равномерно по всей плоскости в течение не более 10 минут, так как он может оставаться на воздухе короткое время, после которого начинается полимеризация.
  • Полимеризации сопутствует бурное вспенивание, увеличение объема клея; в этот момент следует произвести сжатие склеиваемых элементов с усилием около 18 тонн, которое может создать только мощный пресс.
  • Склеенные сэндвичи выдерживают под прессом 2 – 3 часа.
  • Изделие полностью высыхает за 15 – 30 часов (в зависимости от материалов), после чего острым ножом срезаются выступающие края утеплителя.
  • Производится раскрой панелей согласно чертежам на листы требуемого размера и формы.
  • Работу следует производить вдвоем, чтобы успеть выполнить операции до застывания полимерного состава.

Как самому сделать замок

В промышленном производстве замок создается в момент сжатия на прессе. При кустарной сборке этой возможности нет – ручное оборудование не оснащено такой функцией. Поэтому следует с торца панели вставить брус, а с противоположной – вырезать утеплитель на величину вставленного пиломатериала. По отзывам людей, воспользовавшихся подобной технологией, получается вполне «рабочий» замок.

Сложности, с которыми предстоит столкнуться

Казалось бы, создать сэндвичные плиты очень просто, но в процессе работы можно столкнуться с нюансами, которые могут негативно повлиять на конечный результат:

  • В момент застывания клей вспенивается, поэтому собранный сэндвич требует сжатия и выдержки под определенным давлением. Но так как размеры плит большие, необходима специальная установка – пресс. Не у всех он есть. В этом случае можно использовать ручное оборудование с механическими захватами (затяжкой). Это позволит создать требуемое давление – 0,3 кг на квадратный метр. Под таким гнетом панели должны находиться 2-4 часа. Высота пакета сэндвичей не может превышать 1,2 метра.
  • Высокая скорость застывания клея. В случае необходимости снять его практически невозможно: он не поддается растворителям. Есть выход: применить механический способ. Следует подогреть нанесенную смесь до 300-500 градусов, что в домашних условиях нереально. Поэтому работа должна вестись оперативно, лучше пригласить помощника.

Как правильно склеить сэндвич панели самостоятельно, демонстрирует короткое видео:

Сэндвич панели своими руками: тонкости технологического процесса

В последнее время профессиональных строителей и домашних мастеров заинтересовал быстрый метод строительства зданий с использованием многослойных конструкций – сэндвич-панелей. Естественно, возник вопрос: а можно ли такую панель изготовить своими руками?

Сэндвич панель – строительная конструкция, состоящая из трех слоев: двух ограждающих наружных и одного внутреннего, играющего роль теплоизолятора. На первый взгляд это простейшая конструкция, поэтому многие ошибочно считают, что изготовить ее кустарным способом можно без проблем. На самом деле техпроцесс изготовления конструкции содержит ряд нюансов, которые могут помешать работе домашнего мастера. Впрочем, обо всем по порядку. Сначала разберемся, из каких материалов создается конструкция сэндвич-панели.

Виды теплоизоляционных материалов

  • Минеральная вата: наиболее часто используется при изготовлении сэндвич-панелей. Этот материал негорючий и не имеет склонности к слеживанию
  • Пенополиуретан: может эксплуатироваться в условиях повышенной влажности. Длительное воздействие воды не приводит к развитию плесени и грибка. Достаточно жесткий материал способен дополнительно усилить конструкцию панели
  • Пенополистирол: используется редко из-за невысокой огнестойкости. Хотя у этого материала есть неоспоримые преимущества – небольшой удельный вес и низкая стоимость

Марку утеплителя и его толщину следует выбирать по результатам теплового расчета и в соответствии с назначением будущего строения.

Материалы для изготовления ограждающих слоев сэндвич-панели

Для изготовления ограждающих слоев (оболочки сэндвич-панели) применяются:

  • Лист стальной оцинкованный (профилированный)
  • Алюминий
  • Пластик
  • ДВП, OSB, дерево

Самым прочным и долговечным является оцинкованная сталь. Но, в силу высокого удельного веса этого материала, панели с такой оболочкой достаточно тяжелые.

Чем скрепляются слои панели: требования к клею

В состав сэндвич-панели входит еще один важнейший компонент – полиуретановый клей (одно-или двухкомпонентный).

Устройство сэндвич-панели

Однокомпонентные клеи твердеют на воздухе при взаимодействии с содержащейся в нем влагой. Двухкомпонентные клеи твердеют в результате химической реакции, возникающей между двумя составляющими – полиольным и изоционатным компонентами. К клеям предъявляются особые требования: после полимеризации (отверждения) он не должен терять свои свойства в течение «жизни» сэндвич-панели. Производители панелей заявляют, что срок службы их изделий составляет 50 лет. Вот на протяжении полстолетия и должен сохранять свои качества клей.

Долговечность – не единственное требование, выдвигаемое клею: он должен быть экологически безопасен. Никаких вредных и токсичных компонентов в его составе не должно быть. Разумеется, он должен быть влагостойким и стойко переносить перепады температур от -40°С до +50°С.

Время жизни в тонком слое у двухкомпонентных клеев короткое, поэтому их применяют только при изготовлении панелей в автоматическом режиме. В этом плане однокомпонентный клей больше подходит для полуавтоматического или ручного производства. Этим и объясняется его популярность.

Технология изготовления

Технологический процесс изготовления панели состоит всего из нескольких операций:

  • Укладка первого листа оболочки на твердую ровную поверхность
  • Нанесение на него полиуретанового клея
  • Укладка утеплителя поверх клеевого слоя
  • Нанесение клея на утеплитель
  • Укладка второго листа оболочки
  • Выдержка конструкции под давлением до полного отверждения клеевых слоев

Сложность изготовления многослойной конструкции заключается в поведении клея:

  • Во-первых, при нанесении на поверхность клей сильно вспенивается. Чтобы придать клеевому слою нужную толщину и плотность, собранный «пирог» надо подвергнуть сжатию под определенным давлением. Учитывая габариты изделия, гирей здесь не обойдешься: надо иметь пресс, хотя бы ручной затяжной. Он обеспечивает максимальную величину давления 0,3 кг/кв. см, чего вполне достаточно для изготовления сэндвич-панели. Под давлением панель выдерживается от двух до четырех часов. Общая высота пакета панелей, который можно уместить на прессе, составляет 1200 мм
  • Во-вторых, скорость отверждения клея очень высока – если замешкаться, нанесенная на поверхность листа масса начнет полимеризоваться. Отвержденный клеевой слой не реагирует ни на один из существующих ныне растворителей. Его можно убрать только механическим путем (можно еще подогреть до 300 – 500 градусов, но в домашней мастерской организовать это невозможно). Поэтому все операции по монтажу сэндвич-панелей своими руками должны проводиться очень быстро. Одному работнику трудно справиться с работой такой высокой интенсивности, придется приглашать помощника

Благодаря возможности сооружать быстровозводимые конструкции из сэндвич-панелей, этот материал всё больше и больше набирает популярность. Небольшой дом можно собрать всего лишь за пару недель! Но у сэндвич-панелей есть один важный недостаток – недолговечность. Срок службы составляет 40-50 лет.

Но если вас не пугают недостатки этого материала, то читайте о технических характеристиках сэндвич-панелей здесь. В статье рассмотрены особенности панелей.

Порядок выполнения работ

Прежде чем приступить к сборке стеновой сэндвич-панели своими руками, подготовьте материалы к склеиванию: осмотрите листы будущей оболочки и утеплитель, если на их поверхности обнаружите грязь, пыль или мусор – сметите их. В процессе сборки конструкций времени на это у вас не будет. После этого можете приступать непосредственно к изготовлению сэндвич-панелей.

  1. На стол укладывается первый лист оболочки (размер стола должен быть немного больше панели, чтобы вся конструкция свободно помещалась на нем)
  2. По всей площади ограждающего листа равномерно распределяется клей. Наносить его можно специальным распылителем или резиновым зубчатым шпателем. Но в последнем случае нужно обладать определенной сноровкой: не забывайте об коротком времени жизни клея. Некоторые умельцы пользуются самодельными устройствами, состоящими из канистры и распылительной головки
  3. На клей укладывается утеплитель
  4. Теперь на его поверхность наносится клей
  5. Утеплитель с нанесенным клеем накрывается вторым листом оболочки
  6. На собранную конструкцию укладывается первый лист следующей сэндвич-панели и далее процесс повторяется (имея достаточный опыт можно успеть подготовить пять панелей)

Пакет из нескольких конструкций переносится на пресс, где выдерживается до отверждения клея. Время отверждения указано в инструкции к клею.

Совет: время жизни однокомпонентного клея можно продлить, понизив в рабочей зоне влажность и температуру воздуха.

У вас нет пресса: что делать?

Если пресса нет, можно воспользоваться вакуумным насосом. Процесс заключается в следующем: пакет сэндвич-панелей накрывается тентовой тканью, ее края зажимаются. Затем при помощи шланга и вакуумного насоса из-под тента откачивается воздух. Время выдержки изделий под вакуумом – не более 40 минут. После этого панели должны отлежаться в течение суток на ровной поверхности.

Как устроить замок?

Сэндвич-панели соединяются между собой «в замок». На предприятиях, выпускающих сэндвич-панели, этот конструктив формуется на прессе в момент сжатия панели. Ручные затяжные прессы такой функцией не обладают, поэтому отважным кустарям приходится придумывать свою конструкцию замка. И они придумали: с одного торца панели между ограждающими слоями закладывается деревянный брусок, выступающий за пределы оболочки. С другого торца утеплитель обрезается на величину выступа бруска. Вот таким нехитрым способом можно оформить вполне приемлемый замок.

Видео об изготовлении сэндвич-панелей своими руками

Изготовление сэндвич-панели (sip) в домашней мастерской.

Изготовливаем сэндвич панель своими руками: Пошаговая инструкция +Видео

Все больше и больше мастеров интересует быстрый метод изготовления зданий из сэндвич панелей. И конечно, сразу возникает вопрос: можно ли данную панель выполнить своими руками?

[contents]

Сэндвич-панель – это строительная конструкция, обычно состоящая из трех основных слоев, два из которых ограждающие, а третий внутренний, играющий роль теплоизоляционного материала. Технология изготовления сэндвич панелей содержит ряд трудностей. Но об этом чуть позже, сначала разберемся, из каких строительных материалов можно изготовить сэндвич-панель.

Типы теплоизоляционных материалов

Ниже мы подробно рассмотрим материалы, которые используют для изготовления сэндвич панелей своими руками.

  • Минеральная вата – самый распространенный материал при изготовлении сэндвич панелей. Данный материал негорючий и с течением времени он не слежится;
  • Пенополиуретан используется в условиях большой влажности. При длительном воздействии воды не приведет к развитию плесени и болезнетворных грибков. Данный материал довольно жесткий и дополнительно усиливает конструкцию сэндвич панели;
  • Пенополистирол применяют редко, т. к. этот материал обладает невысокой огнестойкостью. Но и у данного материала есть неоспоримые достоинства – незначительный удельный вес и доступная стоимость.

Типы ограждающих материалов для сэндвич панелей

Для выполнения ограждающих слоев сэндвич панелей используют следующие материалы:

  • Оцинкованный стальной лист;
  • Алюминиевый лист;
  • Пластик;
  • ДВП или дерево.

Из всех представленных выше материалов самый прочный и долговечный – это оцинкованная сталь. Но, из-за высокого удельного веса данного материала, сэндвич панели с данной оболочкой получаются тяжелыми.

Чем скрепить слои сэндвич панелей?

Мы забыли упомянуть, что в состав сэндвич панелей также входит полиуретановый клей. Однокомпонентный полиуретановый клей твердеет на воздухе при длительном взаимодействии с влагой, входящей в его состав. Двухкомпонентный полиуретановый клей твердеет за счет химической реакции, которая возникает между полиольным и изоционатным компонентами.

К данным клеям предъявляются характерные требования: после их отверждения они не должны терять свои первоначальные свойства в течение всего срока использования сэндвич панелей. Многие производители панелей утверждают, что срок эксплуатации их изделий составляет не менее 50 лет.

Поэтому долговечность – это главное требование, выдвигаемое клею. Кроме того, полиуретановый клей должен быть безвреден для здоровья человека. Не должно быть вредных химических компонентов в его основе. И конечно, клей должен быть влагостойким и устойчивым к перепадам температур.

Двухкомпонентный клей используют для сэндвич панелей заводского изготовления в автоматическом режиме. А однокомпонентный клей идеально подойдет для полуавтоматического либо ручного производства. Этим и можно объяснить его широкую известность.

Технология изготовления сэндвич панелей

Технологический процесс производства сэндвич панелей состоит из следующих операций:

  1. Установка первого листа оболочки на ровную чистую поверхность;
  2. Нанесение полиуретанового клея;
  3. Установка утеплительного слоя поверх клея;
  4. Нанесение полиуретанового клея на слой утеплителя;
  5. Установка второго листа панели;
  6. Удержание всей конструкции под давлением до полного высыхания слоев.

Сложность выполнения многослойной конструкции панелей заключается в характеристиках клея. Обычно при нанесении клея на листы он сильно вспенивается. И для придания нужной толщины клеевому слою, собранные сэндвич панели подвергают сжатию под определенным давлением.

Если учесть габариты изделия, то для создания нужного давления вам потребуется специальный пресс. Он обеспечит необходимое давление для изготовления и монтажа сэндвич панелей своими руками. Панели выдерживают под давлением от двух до пяти часов.

Кроме вспенивания клея, скорость его отверждения очень высокая – если замедлить процесс, то клеевая масса начнет полимеризоваться. А застывший клеевой слой не будет реагировать ни на один растворитель. И убрать его можно будет только механическим путем. Именно поэтому весь монтаж и изготовление сэндвич панелей должны проводиться достаточно быстро. И в одиночку вам вряд ли удастся собрать панели, поэтому найдите себе надежного и быстрого помощника.

За счет быстровозводимых конструкций из сэндвич панелей, данный материал становиться всё больше популярным. А загородный дом вы сможете собрать всего за несколько недель! Но у всех сэндвич панелей есть один главный минус – они недолговечны. Их срок службы равен примерно 50 годам.

Технологический порядок выполнения работ

Перед сборкой стеновых сэндвич панелей своими руками, заранее подготовьте все необходимые материалы к склеиванию. Проведите осмотр листов будущей оболочки и утеплительный слой. Если потребуется, то очистите их от различного мусора и загрязнений. Далее можно приступать к производству сэндвич панелей.

Положите на стол первый лист оболочки. По всей его площади равномерно распределите полиуретановый клей. Наносите его с помощью специального распылителя или резиновым шпателем.

И не забывайте о быстром застывании клея.

После нанесения клея, положите сверху утеплительный слой. И также на его поверхность нанесите слой клея. Утеплительный слой с нанесенным полиуретановым клеем накройте вторым листом оболочки. На уже собранную конструкцию положите первый лист следующей панели и повторите весь процесс заново. Далее перенесите пакет из нескольких конструкций на специальный пресс станок для изготовления сэндвич панелей, и выдержите их до полного затвердевания клея.

Совет профессионалов: вы можете продлить время жизни однокомпонентного клея, просто уменьшите влажность и температуру в рабочей зоне.

Специальное оборудование для изготовления сэндвич панелей

В данном случае вы можете использовать вакуумный насос. Технологический процесс будет заключаться в следующем: сэндвич панели накрываются тентовой тканью, края которой зажимаются. Далее с помощью шланга и вакуумного насоса откачайте весь воздух из-под тента. Время выдержки при этом сократится до 40 минут. После данной процедуры все сэндвич панели должны отлежаться на ровной сухой поверхности в течение 24 часов.

Соединение сэндвич панелей между собой

Как правило, сэндвич панели соединяют между собой в специальный замок. На заводе по изготовлению сэндвич панелей, замки формуются на прессе во время сжатия.

Ручные прессы, к сожалению, данной функцией не имеют. Но выход есть. Необходимо с одного торца сэндвич панели между ограждающими слоями положить деревянный брус, который будет выступать за пределы оболочки. А с противоположной стороны подрезать утеплительный слой на величину выступа деревянного бруса. В результате у вас получится вполне качественный замок.

Надеемся, что наша статья поможет вам в изготовлении сэндвич панелей своими руками. Желаем вам удачной работы!



виды, что входит в конструкцию, состав,

На чтение 6 мин Просмотров 7.8к. Опубликовано Обновлено

Дома из сэндвич панелей возводятся в любое время года за несколько дней. Стены не пропускают внутрь зимой холод, летом жару. Стоимость такого здания значительно ниже, чем кирпичная кладка и бетонные блоки. Строительство обойдется еще дешевле, если изготовить сэндвичные панели своими руками.

Сэндвич-панели своими руками в домашних условиях

При наличии достаточно большого стола и пресса технология изготовления сэндвича проста

Простая конструкция многослойных плит позволяет делать стеновые сэндвичи своими руками. Сложность заключается в приобретении специального оборудования. Под сборку панели используют стол по размеру превышающий габариты наружных слоев. Прочное склеивание возможно только под прессом. Скорость играет решающую роль в получении качественного строительного материала.

Технология изготовления термоплит простая, но имеет много нюансов, которые необходимо знать. Любое нарушение правил не позволит сделать сэндвич прочным, долговечным и красивым.

Начинать следует с подготовки рабочего места, подбора материалов, их раскроя и очистки от пыли.

Состав слоев

Все виды сэндвичей имеют одинаковую конструкцию – теплоизолятор, соединенный с ограждающими слоями с помощью клея. Для возможности монтировать стены быстро и без зазоров делается замок.

Толщина термоизолятора рассчитывается исходя из характеристик материала и погодных условий региона. Чем сильнее зимой морозы, тем толще должны быть стены.

Наружная отделка выбирается по желанию застройщика. Каждый материал имеет свои достоинства и слабые стороны.

В состав сэндвича входит клей. Для изготовления в домашних условиях можно использовать только одну марку.

Преимущество изготовления сэндвичных панелей своими руками – индивидуальные размеры. Высота, толщина стен делается не по стандартным нормированным размерам, а по желанию строителя.

Виды используемых теплоизоляционных материалов

Теплоизоляционные материалы должны соответствовать требованиям безопасности, сохранять тепло, быть экологически чистыми. При изготовлении в домашних условиях используют:

  • минеральную вату;
  • пенополиуретан;
  • пенополистирол.

Минеральная вата используется чаще других. Она не горит, не впитывает влагу, долговечна. Ее делают из разных материалов. Технические характеристики отличаются мало.

Стекловолокно стоит дешевле других видов минваты, но прослужит меньше. Образующийся в нем конденсат через несколько лет начнет замерзать и разрушать волокна.

Базальтовый утеплитель состоит из волокон расплавленного камня. Стоит дороже других видов минеральной ваты и значительно превосходит их по прочности и долговечности. Стены гарантировано не будут разрушаться минимум 50 лет. Теплоизоляционные характеристики выше других материалов. Воду отталкивают. Конденсат не образуется.

Пенополиуретан имеет малый удельный вес и не требует прочного фундамента. Он плотный, упрочняет панели. Подходит для строительства на заболоченных почвах и участках с высокой влажностью. Плавится при горении с выделением вредных газов.

Пенополистирол легкий, дешевый. Основной недостаток – поддерживает горение.

Пенопласт как утеплитель используют для строительства складов, гаражей, бытовых помещений. В жилые дома ставят редко.

Что можно использовать для ограждающих слоев

Ограждающий слой должен быть прочным, жестким. Он обеспечивает правильную геометрию панели.

В зависимости от материала оболочки, входящего в сэндвич, различают панели: СИП, ПВХ, металлические.

СИП

СИП-панель

СИП сэндвич имеет оболочку из древесно-стружечных плит – ДСП, ДВП, ЦСП и др. Их структура состоит из деревянной щепы, опилок, стружки. Спрессованные между собой деревянные отходы склеиваются под давлением различными клеевыми составами. Чаще других используются при самостоятельном изготовлении сэндвичей.

Преимущества применения древесных плит в качестве ограждающих слоев:

  • натуральный природный материал;
  • дополнительный тепло- и шумоизолятор;
  • режется простой ножовкой и болгаркой;
  • легко раскраиваются, с них вырезают откосы;
  • не выделяет вредных веществ.

К недостаткам относится:

  • быстрое возгорание в случае пожара;
  • впитывают влагу;
  • коробятся при намокании.

СИП панели требуют постоянного ухода, покрытия защищающими от влаги и солнечных лучей составами. Дополнительно надо обеспечить защиту от попадания огня.

ПВХ

Панели ПВХ облицованы снаружи пластиком. Они не боятся влаги, не требуют постоянного ухода и покрытия защитным слоем, долговечны. Цена материала бюджетная.

Слабое место пластика – любая его разновидность разрушается под воздействием солнечных лучей. Специалисты рекомендуют брать для наружного ограждения пластиковые листы с защитным покрытием, которое одновременно является и декоративным. Лет через 10 стены придется раз в 3-4 года покрывать защитным лаком или краской.

Металл

Сэндвич-панель из металла самая прочная и долговечная

Для изготовления металлических панелей используется:

  • оцинкованный металлический лист;
  • профнастил;
  • профлист;
  • алюминиевый листовой прокат.

Материал отличается высокой твердостью и прочностью, большим удельным весом, влагостойкостью. Изготовление сэндвич панелей своими руками не возможно без специального инструмента для раскроя. Сэндвич панели гарантировано простоят более 50 лет.

Оцинкованный лист дешевле других. Его недостатки:

  • цинк вредный для здоровья;
  • через 5 лет покрытие сойдет, и начнут образовываться пятна коррозии;
  • неприглядный вид;
  • сложный раскрой специальным инструментом.

Профильный лист имеет защитное покрытие поверх слоя цинка и декоративный окрашенный или ламинированный слой. Снаружи панели надежно защищены.

Алюминиевый лист останется невредим даже после нескольких десятилетий эксплуатации. Он переживет любой теплоизолятор. Мягкий, легкий, прочный металл легко режется роликовыми ножницами и болгаркой. Образовавшиеся заусенцы легко снимаются. Недостаток алюминиевого листа – высокая цена.

Клей должен обеспечивать нужную адгезию и долговечность. Двухкомпонентный имеет высокую скорость застывания. Используется на автоматических линиях.  Однокомпонентный используют при полуавтоматическом и ручном способе изготовления сэндвичей.

Технология изготовления

Пресс для сэндвич-панелей

Любой тип панелей, изготавливаемый самостоятельно, собирается по одной технологии. На столе, размер которого больше габаритов панели, собирают слои. Затем сжимают все под прессом, чтобы клей не вспенился и остальные материалы приняли нужную форму.

Сначала необходимо очистить все поверхности от пыли и грязи, проверить, чтобы не было мокрых и масляных пятен. Изготавливаются теплоблоки партиями по 4-6 штук.

Порядок работы:

  1. На стол положить нижнюю обкладку – внутреннюю сторону панели.
  2. Смазать ее клеем.
  3. Положить сверху утеплитель.
  4. Нанести клей.
  5. Уложить наружный ограждающий слой.
  6. Быстро перенести под пресс.

Всю работу надо выполнить максимум за 5 минут. Без перерыва склеить следующие сэндвичи.

Собрав стопку плит высотой до 1,2 м, прижимают ее сверху прессом усилием примерно 18 тонн и выдерживают 2-4 часа.

Сжатие требуется из-за особенностей клея. Он кристаллизуется при соединении с влагой и воздухом и пенится, образуя неровный слой. Застывает он за 30 минут. Пресс сжимает все слои, поэтому самодельный стеновой материал не может менять форму.

Пресс можно заменить другими приспособлениями, например, положить сверху ровную плиту и быстро загрузить ее.

Технология изготовления сэндвич-панелей.

Как делают сэндвич-панели: автоматическая и полуавтоматическая технологии

Для кровельных и стеновых сэндвич-панелей важно оформление стыка друг с другом, очень важного в отношении минимизации теплопотерь, а для стеновых важен также внешний вид, позволяющих собрать аккуратный и эстетичный фасад здания. Решение обеих задач во многом зависит от того, как производятся сэндвич-панели, какое оборудование использовано для этого и какие материалы применялись в работе.
В зависимости от набора оборудования, производства панелей с плитным утеплителем может выполняться в автоматическом или полуавтоматическом режиме. От этого не зависит состав технологических операций, но из-за определенного объема ручного труда себестоимость сэндвич-панелей при полуавтоматическом производстве заметно выше. На номенклатуру и последовательность работ влияет вид теплоизолирующего слоя, поскольку механические характеристики пенополистирола одинаковы по всем направлениям, и он укладывается плитами по размеру панели. В то же время технология производства сэндвич-панелей из минеральной ваты предполагает устройство среднего слоя из отдельных ламелей, нарезанных из плит утеплителя, ориентация волокон в которых идет перпендикулярно длине панели, что повышает механическую прочность конструкции.

На большинстве технологических линий изготовление сэндвич-панелей происходит следующим порядком:
  • рулон металла с нанесенным антикоррозийным покрытием помещается на разматывающий барабан;
  • через особое устройство, которое наносит защитную пленку на окрашенную сторону листа, металл поступает в прокатный стан, он приобретает проектный профиль, проходя через систему валков, и формируются стыковые замки;
  • профилированный лист располагается на сборочном стенде окрашенной стороной вниз;
  • на лист автоматически или ручным способом (при полуавтоматическом производстве) наносится клеевой состав;
  • на листе вплотную друг к другу, на клею раскладываются без зазоров предварительно изготовленные ламели из минераловатных плит. Стыки соседних ламелей смещается по длине. По краям укладываются фрезерованные ламели, формирующие пазогребневый стык;
  • на выложенные ламели автоматически или ручным способом наносится слой клея;
  • второй лист облицовки выкладывается на ламели. При полуавтоматическом изготовлении сэндвич-панелей технология предполагает перемещение вручную заранее изготовленного листа, а при автоматическом лист, который профилируется на втором прокатном стане, установленном параллельно первому, захватывается специальным устройством и размещается поверх ламелей без участия человека;
  • собранная заготовка панели размещается в прессе, где происходит полимеризация клея;
  • после пресса готовые изделия упаковываются и отправляются на склад готовой продукции.

У изготовленных автоматическим методом сэндвич-панелей себестоимость ощутимо ниже, да и качество выше за счет отсутствия человеческого фактора, т.ч. изделия, выпущенные крупными предприятиями, оборудованными современными технологическими линиями, пользуются более высоким спросом.
Другая технология реализуется при изготовлении сэндвич-панелей с утеплителем из пенополиуретана (ППУ). В этом случае в пространство между двумя профилированными облицовками вспенивается жидкий ППУ, который при полимеризации приклеивается к металлическим листам. В этом случае себестоимость сэндвича невысока, однако стоимость пенополиуретана и определенные ограничения из-за группы горючести этого материалы сужают сферу использования сэндвич-панелей с ППУ.


Можно ли сделать сэндвич-панель своими руками

При возведении собственного загородного дома изготовить сэндвич-панели можно собственными руками. Перед началом сборки необходимо все, из чего изготавливаются сэндвич-панели: ОСП (ориентировано-стружечную панель), предназначенную для устройства облицовок и утеплитель - полистирол ПСБ-С, выбранный для того, чтобы не изготавливать ламели – процесс трудоемкий и требующий определенных навыков и инструмента, очистить от пыли, грязи и произвести заготовительные операции:
  • нарезать ОСП на листы, размеры которых равны размерам сэндвич-панели в плане;
  • нарезать ПСБ-С на блоки, размеры которых позволят заполнить панель без остатка.
  • Последовательность изготовления панелей не отличается от технологии выпуска сэндвича с минплитой и профлистом:
  • нанесение на нижний слой клея;
  • укладка утеплителя;
  • нанесение клея на утеплитель;
  • укладка верхней облицовки на утеплитель;
  • сушка под прессом.

Здесь важно учитывать необходимость быстрой работы с клеем, который сохнет достаточно быстро и важность обеспечения нагрузки на панель при сушке по всей поверхности с тем, чтобы обеспечить качественное приклеивание облицовки к утеплителю по всей площади панели.

Как сделать сэндвич панели своими руками

Назад к списку статей

Содержание

Возведение конструкций из сэндвич панелей считается самым быстрым и простым. Их используют в промышленных масштабах (фабрики, торговые комплексы) и в частном секторе (дома, подсобные помещения, гаражи). Возможно, ли изготовление материала своими руками и что для этого необходимо?

Используемые материалы

Конструктивно стены представлены обшивочным материалом, который используется в качестве основы для декоративной отделки. Между двумя плоскостями помещается теплоизоляция. Подобным образом изготавливаются готовые сэндвич панели. Их применение ускоряет процесс возведения здания.

Какой утеплитель удобнее использовать для изготовления продукта своими руками? Готовые плиты должны быть жесткими, поэтому в качестве теплоизоляционного слоя применяются плитные материалы с высокой плотностью:

  • базальтовая минеральная вата;
  • пенополистирол;
  • пенополиуретан.

Наружные слои должны быть влагостойкими, прочными, долговечными. Этим требованиям соответствуют:

  • металл;
  • пластик;
  • древесные материалы.

Многое, из перечня выше, можно приобрести в компании “Металлинвест Профиль”. В каталоге имеются утеплитель, оцинкованные листы, плиты ОСП и инструменты известных производителей. На вопросы о материалах, заказе и доставке ответят менеджеры по телефонам, которые имеются на сайте: metprof-vrn.ru.

Скрепляются между собой полотна с помощью клея. В производстве чаще применяется полиуретановый клеящий состав из одного или двух компонентов. Разница между ними в том, как состав сохнет. Первый за счет влаги, что содержится в воздухе, второй в результате химической реакции между составляющими. Для самостоятельного производства рекомендуется применение продукта с одним компонентом.

Важно при выборе клея отслеживать его срок годности после затвердевания. Он должен соответствовать не менее, чем 30 годам. Также нужно учитывать влагостойкость и применение в условиях перепадов температур конкретной местности (например, от -40 до +50 градусов по Цельсию).

Как сделать сэндвич панели своими руками?

В заводских условиях изготовление происходит методом прессования. Самостоятельно необходимо обеспечить равномерное давление на период высыхания клея.

Сжатие должно соответствовать усилию, равному 18 т. Почему такой высокий показатель? Дело в том, что полиуретановый клей после нанесения начинает пениться. Если не обеспечить необходимое давление, то между утеплителем и оболочкой может возникнуть воздушная прослойка. Благодаря этому стабильность продукта будет не полная, а значит несущая способность ограниченной. Прослужит такая конструкция меньше ожидаемых 30-50 лет.

Площадка обязательно должна быть ровной и чистой, как и используемые материалы. На полотна оболочек наносится клей методом напыления или с применением пластикового/резинового зубчатого шпателя. На первую укладывается утеплитель, который накрывается вторым листом.

Нужно учесть тот факт, что клей моментально вступает в реакцию с воздухом, затвердевание происходит быстро. Если в помещении снизить температуру и влажность, то поведение состава можно немного замедлить (до 10 мин). В любом случае для изготовления панелей нужна помощь второго человека.

Для производства большого количества материала актуально будет приобрести или арендовать прессовочную установку. Тогда высота из будущих изделий может достигать показателя в 1200 мм. Время выдержки занимает в среднем 3 часа.

При отсутствии специализированного оборудования можно воспользоваться вакуумным насосом. Изделия накрываются тентом. Воздух выкачивается примерно на 40 минут. Далее продукт отлеживается на ровной поверхности в течение суток. Рекомендуемое время составляет 30 часов.

Готовые панели между собой соединяются посредством замка. Самостоятельно его изготовить можно с помощью деревянного бруса. С одного торца он заранее вставляется, с другого формируется выемка нужной глубины (не ранее, чем через 24 часа после изготовления). В результате зазор будет полностью перекрыт, а плиты зафиксированы.

Гараж

Строительство здания для хранения и обслуживания транспортного средства сопровождается нормами, которые прописаны в СНиПах 2. 07.01-89 и 21-01-97. Что нужно знать для того, чтобы сделать сэндвич панели для гаража своими руками? Самое важное состоит в том, что материалы должны соответствовать требованиям пожаробезопасности. Так, в качестве утеплителя применяются каменная вата или пенополиуретан, а оболочка чаще состоит из металла.

Минвата стоит дешевле, но она «боится» воды. Поэтому стыки между плитами дополнительно должны быть загерметизированы. А пенополистирол плавится и содействует распространению открытого пламени. В результате лучше приобрести пенополиуретан. Легкий утеплитель не поддерживает горение и устойчив к влаге.

Металлические листы лучше выбирать из стали с оцинкованным покрытием. Без дополнительной защиты материал способен выдержать воздействие природных явлений в течение года. Но временной промежуток зависит от слоя защиты. Поэтому, чтобы снизить риски, дополнительно наносится краска с антикоррозийными добавками (порошковые сохраняют первоначальный вид дольше).

Пластик и древесные плиты для строительства гаража использовать не рекомендуется. Допускается наружная отделка, но не внутренняя, так как материалы поддерживают горение с выделением опасных веществ.

Дом

Жилое строение снаружи и внутри отделываются декоративными материалами. ПВХ и металл используются как самостоятельные полотна, а ДСП, ОСП, OSB или фиброплиты чаще в качестве основания под обшивку или облицовку. Как сделать сэндвич панели для строительства дома? Какой утеплитель лучше использовать?

Для возведения жилого здания используются материалы с длительным сроком службы. Так, теплоизоляция из каменной ваты превосходит пенополистирол и пенополиуретан, но последние легче и дешевле. Толщина сердцевины достигает показателя в 25 см. Минимальное значение составляет 50 мм.

Металл и пластик применяется редко. Чаще для оболочки используют древесные плиты толщиной до 9-14 мм. Такие изделия справляются с нагрузкой в качестве несущих конструкций, хорошо держат тепло внутри помещения, не пропускают звук. Для облицовки не требуется дополнительное оштукатуривание, обшивочный материал в большинстве своем можно сразу крепить к основанию.

Окна

Технологические проемы для естественного освещения должны быть утеплены и загерметизированы. Как сделать сэндвич панели, которые будут установлены на окна? Чем они отличаются от несущих конструкций?

Отделка откосов выполняет задачу по маскировке монтажного шва и его изоляции. В отличие от стеновых панелей толщина изделия занимает до 5 см. Утеплитель используется любой, так он будет со всех сторон защищен. Оболочка чаще применяется из дерева. Для лицевой стороны можно также использовать пластик, чтобы не отвлекаться на периодическое перекрашивание.

При изготовлении панелей на окна не обязательно защищать утеплитель с двух сторон. Так, если использовать минеральную вату, то без изнаночного полотна она полностью заполнит пространство между проемом и лицевой частью. Такой вариант исключает необходимость использования монтажной пены. Но при этом обязательно должен быть установлен гидробарьер.

Торцевые части закрываются декоративными элементами. Чаще применяются пластиковые уголки и специальные профили. Их крепят на клей-герметик, который отвечает требованиям влагостойкости и долговечности. Тогда конструкция будет защищена от внешних факторов.

Вывод

Самостоятельно сделать сэндвич панели не сложно. Для этого необходимо помещение с ровной и чистой рабочей поверхностью, прессовочное оборудование или вакуумный насос. Однокомпонентный полиуретановый клей затвердевает быстро, поэтому для производства изделий нужно минимум 2 человека.

В качестве утеплителя лучше использовать каменную вату, так как она не горит, или ППС/ППУ, так как они не боятся воды. При этом важно учесть, что пенополистирол содействует распространению огня.

Для оболочки применяются металл, пластик или древесные плиты. Первый вариант тяжелый, второй плавится, а третий хоть и горит, но экологичный, легкий и обладает низким коэффициентом теплопроводности. Так, чаще в строительстве дома используются ДСП, ОСП или OSB плиты.

Дом из сэндвич-панелей своими руками

В современном бушующем мире, где время приобрело небывалую ценность по причине того, что его постоянно не хватает, и хочется получать результат сразу же и незамедлительно, даже в строительных технологиях и материалах стали цениться скорость исполнения, дешевизна и минимальные затраты на эксплуатацию. Именно поэтому, стремящиеся поскорее переехать в свое отдельное жилье все чаще предпочитают строить дома из сэндвич-панелей. Такие дома возводятся буквально за считанные дни в любое время года, быстро прогреваются и хорошо держат тепло, благодаря чему снижаются затраты на отопление, обладают хорошей звукоизоляцией, а самое главное – их возведение очень дешевое. Давайте разберемся, что представляют из себя сэндвич-панели, стоит ли строить такой дом и как это сделать самостоятельно. Бабушкинский район Москвы отличное место для проживания.

  1. Строительство домов из сэндвич-панелей: преимущества и недостатки
  2. Знакомьтесь, SIP панели (сэндвич-панели)
  3. Проекты домов из сэндвич-панелей
  4. Дом из сэндвич-панелей своими руками
  5. Дома из сэндвич-панелей: видео - урок



Строительство домов из сэндвич-панелей: преимущества и недостатки

В последнее время реклама домов из сэндвич-панелей не замолкает ни на минуту. Из каждого утюга нас уверяют, что это самые крепкие дома на свете, все кругом рушится, а панельные строения остаются целыми, что они самые теплые и экономичные, не деформируются и не просаживаются, и вообще – ничего лучше найти просто невозможно. Но самым абсурдным является другое: часто-густо можно встретить объявления такого содержания «Строим дома из сэндвич панелей. ЭКОжилье за смешные деньги» и т.п. Так вот – дом из SIP панелей ни в коем случае не является экологичным и безвредным для здоровья. Единственная причина, по которой такой дом можно назвать ЭКО, это то, что, живя в нем, можно экономить на отоплении, а значит – экономить природные ресурсы. Т.е. ЭКО от слова «экономия». Давайте разберемся все же, какие есть достоинства у технологии строительства домов из сэндвич-панелей и какие недостатки.

Преимущества домов из сэндвич-панелей:

  • Очень быстро возводится. Коробка дома легко монтируется в течение недели-двух.

  • Можно строить в любое время года. Нет ограничений по температуре строительства.
  • Тонкие стены, за счет чего увеличивается полезная площадь внутри строения.
  • Отличная теплоизоляция. Быстро прогреваются и прекрасно удерживают тепло, так как львиную долю толщи стен составляет утеплитель.
  • Не усаживаются и не деформируются. Можно приступать к внутренней и внешней отделке сразу после возведения строения, а затем сразу заезжать и жить.
  • Материал сэндвич-панелей прекрасно звукоизолирует.
  • Стены строго вертикальные и ровные. Очень легко устанавливать панели в вертикальном положении.
  • Можно сэкономить на отоплении.
  • Не нужен усиленный фундамент.
  • Прочные. Выдерживают ураганы.
  • Сэндвич-панели легко транспортировать и собирать как конструктор.
  • Дешевые. На дом из сэндвич-панелей цена самая низкая – и это самый существенный плюс данной технологии.

Как видите, список немаленький, но ведь есть и недостатки:

  • Недолговечность. Срок службы сэндвич-панелей не отличается такой долговечностью, как дерево, кирпич или бетон. Максимум, это 25 – 30 лет. Хотя заявленный срок составляет 50 лет, но давайте смотреть правде в глаза и учитывать наши климатические условия.
  • Прочность такого дома весьма относительна. Может, он и выдерживает ураганы, только вот прорубать в стене дырку топором не составит большого труда и не займет много времени.
  • Абсолютная неэкологичность. Обшивка сэндвич-панелей из ОСП (ориентировано-стружечных плит), в которых используется связующее из смол и другие добавки. А внутренняя начинка – утеплитель, например, пенополистирол абсолютно синтетический продукт. Как ни крути, а все это в процессе эксплуатации выделяет не самые «приятные» вещества. С другой стороны, есть ведь люди, которые строят дома из несъемной опалубки из того же пенополистирола или просто утепляют свои дома пенопластом, так что это выбор каждого. Нравится жить в термосе, никто не может этого запретить.
  • Абсолютная герметичность. Для создания нормальных условий проживания требуется обустройство принудительной приточно-вытяжной вентиляции. Иначе просто не будет происходить движение и обновление воздуха. А это дополнительные расходы, которые нивелируют дешевизну постройки.

  • Сэндвич-панели горят. Все заявления, что материал обладает классом горючести Г1, оставим на совести производителей. Мало того, что они горят, так вдобавок пенополистирол во время горения переходит в жидкое состояние и просто капает или заливает сверху «дождем из огненной лавы». О том, что в процессе горения плит ОСП и пенополистирола выделяется всякая ядовитая гадость, промолчим.
  • Требуют особого вида отопительной системы – воздушной. Можно, конечно, устанавливать и привычную нам – радиаторы под окном, но она будет нецелесообразна по причине полной герметичности строения.
  • Вследствие неправильной эксплуатации и отсутствия должной вентиляции в панелях может образовываться плесень, грибок.
  • При продаже такого дома его стоимость будет намного ниже, чем у кирпичного.

Теперь выбор за каждым, строить или не строить. Безусловно, низкая стоимость дома из сэндвич-панелей – существенный аргумент, поэтому часто такие дома строят на дачах для временного проживания. Если Вы решили, что Вам нужен именно такой дом, давайте разбираться дальше.

Знакомьтесь, SIP панели (сэндвич-панели)

SIP (Structural insulated panel) или сэндвич-панели представляют собой материал, состоящий из трех слоев.

В качестве наружных слоев используется прочный листовой материал: ОСП (ориентировано-стружечные плиты), магнезитовые плиты, ДВП (древесноволокнистые плиты), деревянные доски. Толщина плит составляет 9 мм или 12 мм. Чаще всего в SIP панелях для строительства домов применяют плиты ОСП-3 (OSB-3) толщиной 12 мм, предназначенные для использования в несущих конструкциях при повышенной влажности.

Сердечником сэндвич-панели является утеплитель: пенополистирол, пенополиуретан или минеральная вата. Толщина материала варьируется от потребностей заказчика и может быть от 50 мм до 250 мм. Чаще всего используется пенополистирол ПСБ-25 или ПСБ-С-25 плотностью 25 кг/м³.

Наружные слои склеиваются с сердечником под высоким давлением. В итоге получается новый прочный композитный материал.

На территории СНГ применяют SIP панели различных размеров:

12+100+12=124 мм;

12+150+12=174 мм;

12+200+12=224 мм.

OSB (ОСП)

OSB (Oriented Strand Board) или ОСП изготавливается из древесной щепы диаметром не более 0,6 мм длиной не более 140 мм. Щепа укладывается в три слоя перпендикулярно друг другу, добавляется водостойкая склеивающая смола и материал прессуется под высоким давлением и температурой. В итоге получается материал с повышенной прочностью на изгибы и обладающий повышенной упругостью. Поверхность ОСП плит водостойкая, а сами плиты легко пилятся любым инструментом по дереву. Отличительной особенностью ОСП плит от других подобных материалов является то, что способность удерживать крепеж обеспечивает не смола, а способ укладки щепы.

Пенополистирол

Пенополистирол на 98% состоит их углекислого газа, благодаря которому и обладает своими теплоизоляционными качествами. Он горит, плавится от открытого огня и выделяет при этом соединения. В пенополистироле любят селиться мыши, выгрызая в нем гнезда. В SIP панелях пенополистирол закрыт с двух сторон плитами ОСП, этим обеспечена (хоть и частичная) пожаробезопасность конструкции. Используется в SIP панелях по причине своей низкой стоимости и легкости.

Минеральная вата

Минеральную вату плотностью 100 – 120 кг/м³ также можно использовать в SIP панелях. Она не поддерживает горения, не горит сама и не распространяет огонь. В процессе нагрева может выделять неприятные запахи связующего, но, тем не менее, намного более экологична, чем пенополистирол. Редко используется в SIP панелях по причине большого веса (панель будет весить в 2 раза больше, чем в с ПСБ) и высокой стоимости. Использование минеральной ваты в качестве сердечника удорожает дом из сэндвич-панелей в 1,5 – 2 раза.

Проекты домов из сэндвич-панелей

Приняв решение строить дом из сэндвич-панелей, в первую очередь необходимо создать проект дома. Технология панельного строительства дает большое поле для выбора готового проекта и позволяет адаптировать другие проекты.

SIP панели выпускаются в типовых размерах 2500х1250 мм и 2800х1250 мм. Это определяет типовую высоту первого и второго этажа дома. Хотя можно возводить стены любой высоты, но тогда придется дотачивать панели, что не очень красиво и надежно.

Толщина панелей 124 мм, 174 мм, 224 мм задает площадь внутреннего пространства. Для внутренних перегородок используются панели толщиной 124 мм.

Очень важно продумать и просчитать качественную вентиляцию, без которой дом превратится в склеп.

Дом из сэндвич-панелей своими руками

Без помощи строительной организации в данном вопросе все равно не обойтись. Изготовление сэндвич-панелей самостоятельно сводит на нет всю экономию и низкую стоимость такого дома, так как дело это нелегкое и трудоемкое.

Обратившись в проектное бюро или строительную компанию, необходимо разработать проект для Вашего дома. Затем на основании этого проекта изготавливаются SIP- панели, требуемого размера и параметров. Покупать строго стандартные панели и затем подгонять их под проект тоже можно, но трудоемко и долго. Когда заказ на изготовление панелей выполнен, их доставляют на стройплощадку грузовым автомобилем и начинают сборку дома.

Фундамент для дома из SIP панелей

Сборный дом из сэндвич-панелей – легкая конструкция, не требующая тяжелого заглубленного фундамента. Чаще всего используются ленточные мелкозаглубленные фундаменты или плитные, свайно-ростверковые, ленточно-столбчатые.

Рассмотрим вариант мелкозаглубленного ленточного фундамента:

  • Выполняем разметку участка и выемку грунта на глубину 50 – 60 см шириной 40 см.
  • Уплотняем грунт, засыпаем слой песка 10 см и тщательно утрамбовываем, затем слой щебня 10 см и тоже трамбуем.
  • Затем устанавливаем деревянную опалубку для фундамента на высоту до 50 см над землей. Заранее делаем в ней отверстия для продух.
  • Связываем арматурный каркас и опускаем его в траншею.

  • Готовим бетонный раствор или заказываем миксер и заливаем фундамент. Удаляем воздушные пузырьки с помощью вибратора.

Даем полностью высохнуть фундаменту в течение 28 дней, затем снимаем опалубку. Гидроизолируем поверхность фундамента, укладывая рубероид в 2 – 3 слоя или гидростеклоизол, сверху промазываем битумной маcтикой. Лучше это делать незадолго до начала возведения стен, чтобы слой гидроизоляции не находился долгое время под открытым небом.

Укладка обвязочного (венцового) бруса

Берем брус сечением 250х150 мм и укладываем его посередине фундамента. Тщательно вымеряем горизонтальность его расположения.

Соединяем брус в углах с помощью врубки «в полдерева» или «в лапу». Затем закрепляем соединение деревянным нагелем. Для этого высверливаем в брусьях отверстие диаметром 20 мм длиной 100 – 150 мм. Вбиваем нагель длиной чуть меньше отверстия. Добиваем его киянкой.

Закрепляем брус к фундаменту с помощью анкеров. В углах по два анкера и на расстоянии 1,5 – 2 м друг от друга. Длина анкера должна быть 350 мм, диаметр 10 – 12 мм. Головки анкерных болтов утапливаем в брус обвязки.

Обустройство пола и перекрытий в доме из SIP панелей

Особенностью строительства по канадской технологии является то, что можно построить дом из сэндвич-панелей полностью, в том числе и пол, и перекрытие этажей, и чердачное перекрытие, и даже кровлю.

Но наши отечественные строительные компании все же рекомендуют в таких домах обустраивать обычный деревянный пол на лагах, укладывая утеплитель между лагами. Так получится надежнее и долговечнее, такой пол легче ремонтировать и разбирать в случае непредвиденных ситуаций или поломок.

Рассмотрим вариант обустройства пола из SIP панелей:

  • Заготавливаем брусья, которые будут выступать лагами пола и балками-шипами, которые необходимо вставить между панелями. Длина балки должна быть такой, чтобы она легко укладывалась на фундамент и в паз-врубку в обвязочном брусе. Сечение таких балок зависит от толщины сэндвич-панелей: 150х50 мм, если панель 174 мм толщиной, 200х50 мм, если панель 224 мм.
  • Раскладываем панели для пола дома. Подрезаем их до необходимых размеров обычной пилой. Если требуется выполнить выемку утеплителя, то используем самодельный терморезак (некоторые компании предлагают его вместе с панелями).

Важно! Зазор между краем плиты ОСП и поверхностью утеплителя внутри панели должен быть равен 20 – 25  мм. Этого достаточно, чтобы плотно соединить панели брусом толщиной 50 мм.

  • Начинаем сборку с угловой панели, сращивая их по длине в ряд. Паз панелей запениваем монтажной пеной и вставляем внутрь балку. Плотно прижимаем и держим несколько секунд. Фиксируем оцинкованными саморезами с шагом 150 мм или шурупами по дереву 3,5х40 мм.
  • Затем со стороны балки крепим вторую панель. Для этого паз в ней тоже запениваем. Надеваем панель на балку и прижимаем.
  • Повторяя все эти действия, выполняем сборку всего пола.
  • Затем необходимо заполнить все оставшиеся по периметру пазы досками толщиной 25 мм. Процедура не слишком отличается: паз необходимо заполнить пеной, затем вставить доску, прижать и зафиксировать саморезами.
  • Полученную конструкцию с помощью рычажного механизма или тяжелой техники необходимо уложить на место для пола. Выступающие части балок/лаг необходимо закрепить к фундаменту анкерами с помощью стальных уголков. Сами лаги вставить в места врубки в обвязочном брусе.

Важно! Иногда делают по-другому. Соединительные балки не имеют выступающих частей, они таких же размеров, как размеры будущего пола. После того как собирается конструкция из сэндвич-панелей, в пазы которых вставлены балки, по периметру панели соединяются также сплошной доской обвязки 40х200 мм. Затем эта конструкция устанавливается на брус нижней обвязки и фиксируется анкерами.

Возведение стен из SIP панелей

Следующий этап постройки дома из сэндвич-панелей – укладка направляющей доски, она еще называется  «лежень». Размеры этой доски полностью зависят от толщины сэндвич-панели. Примем для простоты, что наша сэндвич панель толщиной 224 мм. Тогда нам понадобится доска 50х200 мм.

  • Укладываем доску сверху на обвязочный брус или пол (зависит от способа монтажа пола), выверяем строгую горизонталь и закрепляем саморезами 5х70 мм с шагом  350 – 400 мм. При этом необходимо отступить от внешнего края 10 – 12 мм.
  • Внимательно изучив схему расположения панелей стен, начинаем установку с угла.

Важно! При возведении стен из сэндвич-панелей крайне важно ровно установить первые угловые панели. Все остальные панели будут лишь повторять пространственное расположение этих двух, и ошибиться и поставить их невертикально будет невозможно.

  • Ставим две панели вертикально в угол. Предварительно запениваем нижний паз панели и одеваем ее на лежень. Выравниваем строго по горизонтали и вертикали. Прикручиваем панели к лежню саморезами 3,2х35 мм с шагом  150 мм.
  • Соединяем панели между собой. Для этого между ними можно вставить доску квадратного сечения, а можно скреплять сразу между собой, пазы запениваем, плотно прижимаем и прикручиваем саморезами 12х220 мм с шагом 500 мм.

  • Все остальные панели монтируются по такой же схеме. Паз установленной панели заполняется монтажной пеной, низ устанавливаемой панели тоже, последняя одевается на лежень. Между установленной и устанавливаемой панелями вставляется брус/доска сечением 50х200 мм. Соединение плотно прижимается и фиксируется: снизу к лежню саморезами 3,2х35 мм, сбоку между собой саморезами 12х220 мм.

  • После того как стены будут полностью смонтированы, верхний паз панелей также заполняется пеной, затем в него вставляется верхняя обвязочная доска/брус 150х200 мм. Брус закрепляется к панелям саморезами 4,2х75 мм, обе панели с двух сторон фиксируются к брусу саморезами 3,5х40 мм.

Проемы для окон и дверей можно вырезать в уже установленных стенах или заранее, что несколько сложнее точно просчитать, кроме тех случаев, когда сэндвич панели заказываются строго по проекту на заводе изготовителе.

К брусу верхней обвязки крепятся балки перекрытий стандартным способом. Таких креплений несколько: врубкой, с помощью уголков или кронштейнов. Можно выбирать любой.

Важно! Как уже писалось выше, перекрытия второго или чердачного этажа также можно полностью выполнять с помощью сэндвич-панелей точно также как и пол. Но этот способ недостаточно прочный и более трудоемкий.

 Обустройство крыши в доме из SIP панелей

Крышу для дома из сэндвич-панелей можно выполнять обычную стропильную, где стропила опираются на мауэрлат или на пазы, вырезанные в балках-шипах чердачного перекрытия. Затем на стропила набивается обрешетка и укладывается кровельный материал. Если чердак будет холодным, его не имеет смысла утеплять. Если же планируется мансарда, то между стропилами укладывается утеплитель и закрывается изнутри пароизоляционной пленкой. Со стороны кровли на утеплитель набивается гидроизоляционная супердиффузионная мембрана.

Но бывают и другие способы. На демонстрирующем дома из сэндвич-панелей фото, видно, что крыша полностью выполнена из сэндвич-панелей. В таком случае монтаж крыши производится, начиная от одного края, постепенным наращиванием вдоль конька. Сначала устанавливаются первые стропила, которые фиксируются саморезами к мауэрлату. Затем к ним крепятся сэндвич-панели, так же как и в стенах.

Потом устанавливается следующее стропило, которое вставляется в паз предыдущих панелей и т.д. Данный способ более трудоемкий, чем монтаж обычной крыши с утеплением.

В целом, сборка дома из сэндвич-панелей не очень сложная задача. С ней справятся два-три человека за две недели в случае, если будет благоприятная погода. В дождливую погоду лучше не работать с панелями, так как края свежих распилов незащищены и подвержены влиянию влаги. Монтировать окна удобнее всего стандартных размеров, чтобы потом не пришлось заказывать индивидуально.

Дома из сэндвич-панелей: видео - урок

Что особенного в композитных панелях «сделай сам» с сердечником из ПВХ?

Сэндвич-панели

становятся все более популярными при строительстве домов на колесах и жилых автофургонах в Австралии. К основным причинам можно отнести:

  • Уменьшенный вес
  • Повышенная сила
  • Более быстрое строительство
  • Лучшая изоляция и теплопроводность
  • Снижение проникновения воды

Сэндвич-панель состоит из 3-х основных компонентов:

  1. Кожа по бокам
  2. Ядро в центре
  3. Форма клея для соединения вышеуказанных частей

Чтобы понять, почему композитные панели DIY с ПВХ-сердцевиной являются ведущими панелями в отрасли, нам необходимо рассмотреть каждый из вышеперечисленных компонентов по очереди.

1.Кожа

Для этого типа композитных панелей «шкуры» укладываются вручную. Наружная поверхность кожи представляет собой слой гелькоута морского класса, доступный в различных цветах, который наносится на «стол» в виде жидкости. Это чистый продукт и не содержит наполнителей, что означает, что он будет намного лучше сохранять свои поверхностные свойства на протяжении многих лет - просто посмотрите в марине, как хорошо выглядят яхты!

Под гелькоутом находится слой мата из рубленых прядей (csm) - рубленых прядей из стекловолокна, уложенных случайным образом в виде мата.Толщина и характеристики csm будут зависеть от области применения рассматриваемой панели.

Смола используется для склеивания компонентов и заполнения слоя CSM.

2. Ядро

В качестве основного компонента сердцевина сэндвич-панели во многом определяет ее свойства. Типы сердечников, используемых в отрасли, включают:

  • Полистирол - вспененный (EPS) и экструдированный (XPS)
  • Полиуретан (PUR)
  • Divinycell (ПВХ)

В композитных панелях этого типа, сделанных своими руками, используется перфорированная сердцевина из ПВХ морского класса, которая позволяет сэндвич-панели демонстрировать некоторые исключительные характеристики с точки зрения:

Механические свойства

  • Используемые верхние жилы имеют отверстия каждые 20 мм (см. Изображение).Во время процесса, называемого вакуумной инфузией, эта сеть отверстий пропускает смолу через сердцевину, так что она физически соединяет кожу с одной стороны с другой кожей через каждые 20 мм всей панели. Таким образом, панели являются одними из самых легких в отрасли с плотностью 7 кг на м2 (приблизительно) - поскольку лучшие сердцевины позволяют использовать такой же легкий ламинат (вместо более толстого (более тяжелого) ламината с более крупными панелями.
  • Каждая панель разработана специально для применения в жилых домах.Опираясь на многолетний опыт работы в морской индустрии, каждый тип панели имеет свой уникальный дизайн и зарекомендовал себя на протяжении многих лет в области применения на жилых автофургонах.
  • Полиэфирная смола намного прочнее, чем обычные полимерные клеи, используемые с другими типами сердечников, и более стабильна при более высоких температурах.

  • В результате панели обладают превосходными характеристиками прочности на сжатие, сдвиг и растяжение.
    Наши испытания показывают, что эти панели могут выдерживать значительно более высокие нагрузки без каких-либо дефектов (см. Изображение).

  • Панели также демонстрируют отличную способность к удлинению, то есть к скручиванию и скручиванию.
    Важная характеристика для продукта, прикрепленного к шасси, который будет скручиваться и поворачиваться каждый день.

FST и высокотемпературные свойства

  • FST означает испытание на дымность и токсичность - поскольку мы, скорее всего, будем спать в нашем фургоне, стоит подумать о производительности FST. Сердечники из ПВХ не только огнестойкие - они пожаротушающие - они просто не поддерживают огонь.
  • ПВХ-сердечники Divinycell
  • имеют температуру теплового искажения 125 градусов Цельсия - наш тест в духовке показал некоторые интересные результаты с другими сердечниками. Вы можете расслабиться, зная, что у композитных панелей с ПВХ-сердцевиной не будет никакого риска расслоения!

Тепловые свойства

  • Коэффициент теплопроводности покажет, насколько хорошо материал будет передавать тепловую энергию при данной температуре (в Вт / мК). Поскольку воздух обеспечивает «изоляцию», а все жилы улавливают воздух, теплопроводность большинства сердечников очень схожа.ПВХ имеет значение 0,028 Вт / мК. С комплектом композитных панелей «сделай сам» вы не только будете чувствовать себя более комфортно при экстремальных температурах в Австралии, но и сэкономите энергию на охлаждении или обогреве своего «дома вдали от дома».

Паропроницаемость

  • Проблема попадания воды в автоприцепы огромна. Сэндвич-панель, которая «всасывает» пары влаги, будет иметь худшие изоляционные свойства и будет намного тяжелее.
  • Хотя большинство новых панелей непроницаемы для воды, многие сердечники со временем теряют это качество и впитывают воду.
  • Сердечники из ПВХ
  • , используемые в домах на колесах DIY, имеют значения проницаемости для водяного пара до 10 раз ниже, чем у некоторых других сердечников, и сохранят это качество в течение многих лет.

3. Форма клея

Композитные панели

DIY с ПВХ-сердцевиной могут использовать полиэфирную смолу морского класса для «склеивания» шкур вместо использования клея.

  • Во время процесса, называемого «вакуумная инфузия», смола протекает через перфорированную сердцевину и физически соединяет оболочки каждые 20 мм.Это способствует отличным физическим свойствам.
  • Альтернативные типы панелей не могут использовать смолу, но используют клеи строительного типа, которые менее устойчивы при высоких температурах. Сделай сам протестировал композитные панели с ПВХ-сердцевиной в духовках при температуре до 98 градусов - без вредного воздействия.

Таким образом, как используемые материалы, так и метод строительства способствуют превосходным свойствам композитных панелей DIY с сердечником из ПВХ.

18 самодельных планов для сэндвич-панелей, которые можно легко сделать своими руками

Несмотря на то, что в наши дни доступно множество причудливых методов рекламы, сэндвич-панели еще не утратили своего очарования.

Сэндвич-доски

- отличный способ донести до аудитории сообщение, а сэндвич-доски с классной доской особенно полезны для рекламы. Но если вы только начинаете свой бизнес, цены на готовую сэндвич-панель могут шокировать вас, поскольку она может стоить около 100 долларов.

Изображение: Lucky Belly

Чтобы облегчить ваше бремя расходов, мы перечислили 18 простых идей для сэндвич-досок своими руками, которые вам будут стоить значительно дешевле. Более того, вы даже можете использовать некоторые из этих досок для свадебной вечеринки или любых мероприятий или вечеринок, которые вы проводите.

1. ДОСКА ДЛЯ СЭНДВИЧА ИЗ МОЛОЧНОЙ ДОСКИ «Сделай сам»

Классные доски типа «сэндвич» служат многим целям. Вы можете писать на нем разные сообщения или специальные предложения в меню каждый день. Узнайте, как его сделать, посетив этот пост в блоге.Перечислены все принадлежности, которые вам понадобятся для этого проекта DIY.

Если вы часто любите заниматься своими руками, Сегодняшняя творческая жизнь предлагает вам множество увлекательных проектов DIY.

Проверить этот план

2. Вывеска на сэндвич-панели для подрядчиков (БЕСПЛАТНЫЙ ПЛАН)

Этот ютубер сделал вывеску подрядчика в стиле сэндвич-карт, чтобы отобразить свой логотип. Вы можете вырезать свой логотип на доске аналогичным образом, если у вас нет резного станка, вы всегда можете нарисовать логотип или вместо этого приклеить наклейку с логотипом.

В поле описания есть ссылка на сайт, где вы можете скачать его план в формате pdf, состоящий из измерений как в британских, так и в метрических единицах измерения.

3. Как построить сэндвич-панель

Если вы хотите построить высокую сэндвич-доску, это письменное руководство для вас. В этом посте нет ненужных блефов. Вы можете найти списки инструментов и материалов, а также простые процедуры.

Этот проект «сделай сам» оценивается менее чем в 50 долларов, тогда как на его выполнение уходит более 4 часов.

Проверить этот план

Вы можете сделать симпатичную декоративную сэндвич-доску своими руками, следуя этому обучающему видео. Эта доска для рукоделия невероятно удобна, так как одна сторона - это классная доска, а другая сторона может использоваться как доска объявлений.

Если вы заинтересованы в самостоятельном изготовлении декоративных элементов, обустройства дома и оптимизации пространства, многие такие руководства можно найти на канале YouTube и на веб-сайте Make It with Menards.

5. Мольберт для классной доски своими руками за $ 15

Сделайте очаровательный фермерский дом в стиле сэндвич-доски шириной 19 дюймов и высотой 30 дюймов за 15 долларов. Все расходные материалы и инструменты перечислены в поле описания.

Тем не менее, Ютубер рекомендует использовать обычный мел для рисования на доске, а не ручку мелом, так как ручка оставила следы на доске, и ей пришлось рисовать снова.

6. Как сделать сэндвич-панель

Если вы хотите сделать простую доску для сэндвичей своими руками, это руководство может быть вам полезно.Хотя процедура написана объемными абзацами, что затрудняет понимание, вы можете найти несколько фантастических советов в разделе «Альтернативы».

Одной из таких альтернатив является то, что вы также можете заменить краску для классной доски сухой стираемой краской. Наше времяпрепровождение предлагает вам множество других идей для рукоделия и поделок, если вам интересно.

Проверить этот план

7. Коворкинг своими руками: сделайте вывеску на доске для сэндвичей за $ 20

Хотя это и не совсем демонстрационный учебник по изготовлению самоделок, вы можете найти это видео на YouTube очень полезным, поскольку YouTube объясняет все, что она сделала, чтобы сделать эту сэндвич-доску вывеской для своего рабочего места.Также она подробно предоставляет информацию обо всех материалах.

Самое главное, она перечисляет все доступные варианты самых дешевых расходных материалов, чтобы сделать эту сэндвич-доску своими руками как можно более доступной.

8. Сделай сам: СЭНДВИЧ-ДОСКА НА БЮДЖЕТЕ

Эта сэндвич-доска, сделанная своими руками, наверное, самая красивая из тех, что вы когда-либо видели. Древесина складывается в поддон, на который наклеивается алюминиевый логотип магазина.

Если вам не нужно часто менять сообщение на вывеске сэндвича, вам не нужна вывеска сэндвича на классной доске.В таком случае вам обязательно стоит купить сэндвич-доску своими руками.

Проверить этот план

9. Деревянная вывеска «Сделай сам»

Если вам нужен декоративный кусок сэндвич-доски для демонстрации вашего бренда или использования его на мероприятиях и вечеринках, вам может понравиться эта идея DIY-сэндвич-доски. На доске также достаточно места, чтобы добавить свое сообщение.

Самое главное, что YouTube указал кальку под списком расходных материалов в поле с описанием, но не запутайтесь.Она использует копировальную бумагу, а не кальку, чтобы перенести надписи на дерево.

10. Как сделать сэндвич-доску или знак «А»

Вместо дерева этот блогер использовал ДСП для изготовления сэндвич-панели. Все, что вам понадобится, это листы ДСП, две цепи, петли и шурупы. После того, как вы закончите, вы можете прикрепить любое напечатанное графическое содержимое к панелям или раскрасить его самостоятельно.

Instructables предлагает множество отличных материалов для самостоятельного изготовления, кулинарных хитростей, обучающих поделок для студентов и многое другое.

Проверить этот план

11. Доска сэндвич-доска из вторичного бруса

Ютубер из CasselmanCanadaI использовал вторичные пиломатериалы для изготовления сэндвич-доски и продал их за 80 долларов. Он упомянул, что на выполнение этого проекта ушло около 5 часов.

Он эффективно использовал ручки для вытягивания ящиков наверху, что придавало доске дополнительную декоративную ценность. Идея использования ремней безопасности для защиты панелей от слишком большого разлета вместо цепей также внушает благоговение.

12. Как сделать сэндвич-панель

Если вы ищете супер-симпатичную сэндвич-доску своими руками для использования на вечеринках или свадьбах, этот урок станет для вас легкой задачей. Комбинация розового, черного и белого цветов очень впечатляет, а украшение с использованием цветов делает этот DIY A-one.

Все материалы перечислены в сообщении, а также прилагается обучающее видео. Многие комментаторы дополнили эту симпатичную идею.

Проверить этот план

13.Вывеска в рамке своими руками

Сэндвич-доска, сделанная своими руками в этом руководстве, даже не похожа на самодельную. Готовый продукт выглядит так фантастично и покупается в магазине, а цветовая комбинация также великолепна.

Youtuber также показывает вам очень увлекательный способ нарисовать логотип или ваше сообщение на вывеске. Единственный минус этой поделки - сложно изменить уже написанное на доске сообщение.

14. Как сделать вывески из сэндвич-картона

Используя эту технику «сделай сам», вам не придется сильно обрабатывать дерево, так как после того, как вы прикрепите две панели с помощью петель; ваша сэндвич-доска будет готова.Резать дерево и делать деревянные рамы не нужно.

Когда вы закончите, вы можете украсить доску, как вам нравится. Чтобы узнать больше о таких удивительных поделках и поделках, посетите The Crafty Chica.

Проверить этот план

15. Как сделать складной уличный знак | Мольберт Pro

Если вам нужна стильная, но простая сэндвич-доска своими руками, это видео для вас. Однако для завершения проекта вам понадобится резьбовой станок.

Ножки на деревянной доске очень креативны, так как они придают сэндвич-доску приподнятый вид без утомительной обработки дерева, чтобы сделать раму с деревянными ножками.

Даже если у вас нет резного станка, вы всегда можете украсить деревянные доски по своему вкусу.

16. Сэндвич-панель своими руками

Если ваши сообщения будут длинными, очевидно, что вам понадобится более длинная доска для сэндвичей. Что ж, если это так, вы можете следовать этому руководству DIY.

Вы можете сделать эту сэндвич-доску своими руками примерно за 21 доллар. Все необходимые вам принадлежности, разрезы, которые вы должны сделать, и шаги, которым вы должны следовать, написаны четко, не оставляя места для путаницы.

Проверить этот план

17. Как сделать рамку-вывеску | Деревообработка

Хотя ютубер создал для своего клиента отличную профессионально выглядящую сэндвич-доску, в этом уроке он использует множество инструментов и оборудования для деревообработки.

Он также очень четко объяснил процесс и упомянул цель каждого шага, но переходите к просмотру этого видео только в том случае, если у вас есть профессиональные инструменты для деревообработки. Если вы любите делать деревянные поделки, вам понравится канал этого парня на YouTube; то есть Робин Льюис дает .

18. КАК СДЕЛАТЬ МОЛНОВУЮ ДОСКУ ДЛЯ СЭНДВИЧ-ДОСКИ

Вот еще одна идея декоративной сэндвич-доски своими руками. Все материалы и ссылки на них перечислены в начале сообщения.Использование цветных фломастеров жидким мелом для украшения доски - тоже очень креативная идея.

Более того, если вам нравятся милые декоративные идеи и идеи для вечеринок, вы можете прочитать разные сообщения в блоге на Making the World Cuter.

Проверить этот план

Сводка

В разных случаях и в разных сферах бизнеса требуются разные типы сэндвич-панелей. Итак, если вам нужна сэндвич-панель для рекламных целей, выберите лучшую идею DIY-сэндвич-панели, которая поможет вашему бизнесу выделиться.

Однако, если вы планируете сделать сэндвич-доску для мероприятия, которое вы проводите, выберите причудливую и декоративную доску и измените ее, чтобы она соответствовала тематике вечеринки.

Требуются навыки от новичка до среднего уровня для большинства этих самоделок, и как только вы вложите в это свой разум, вы сможете создать сэндвич-доску в кратчайшие сроки, если у вас есть подходящие инструменты.

Как заработать деньги в розничной торговле металлическими сэндвич-панелями?

В этом сообщении блога, во-первых, мы объясним, что такое металлическая сэндвич-панель и каково применение утепленной сэндвич-панели.Также мы поделимся своими мыслями о том, как заработать на розничной торговле металлическими сэндвич-панелями. Более того, как стать успешным продавцом теплоизоляционных панелей.

ЧТО ТАКОЕ МЕТАЛЛИЧЕСКАЯ ИЗОЛИРОВАННАЯ ПАНЕЛЬ?

Металлическая изоляционная панель представляет собой структуру, состоящую из трех слоев: внешней металлической опоры, слоя изоляционного сердечника и внутренней металлической опоры. Изоляционная сердцевина может быть различной: от полиуретана, полиуретана до минеральной ваты или стекловаты. Они универсальны и имеют множество применений.Другими словами, изолированные кровельные и стеновые панели подходят практически для любого типа строительства, например:

  1. Промышленные и коммерческие склады
  2. Сельскохозяйственные постройки
  3. Офисные здания
  4. Авиационные ангары
  5. Пищевые фабрики
  6. Модульные дома
  7. Временные отделения больницы
  8. Холодильные камеры

КАКИЕ ПРЕИМУЩЕСТВА ИЗОЛИРОВАННЫХ СЭНДВИЧ-ПАНЕЛЕЙ?

Прежде всего, его преимуществами являются прочность, легкость, быстрая и легкая установка, длительный срок службы и т. Д.Кроме того, металлические изолированные панели доступны в широком разнообразии цветов, ширины, профилей и отделки, чтобы удовлетворить любые эстетические потребности.

За свою 12-летнюю карьеру я встречал множество торговых посредников по производству теплоизоляционных сэндвич-панелей в Европе, Африке и Америке. Я встречал нескольких из самых успешных, которым удалось превратить бизнес по перепродаже в настоящую золотую жилу. У всех есть общий секрет; давайте посмотрим, что это такое.

КАК ЗАРАБОТАТЬ ДЕНЬГИ, ПРОДАЖА МЕТАЛЛИЧЕСКИХ ИЗОЛИРОВАННЫХ ПАНЕЛЕЙ?

Утепленные сэндвич-панели можно найти только в магазинах утепленных сэндвич-панелей, потому что они «не уживаются» с традиционными стройматериалами. Им нужен отдельный канал. В этом и есть возможность заработать на перепродаже утепленных сэндвич-панелей: создать узкоспециализированный магазин.

Металлические сэндвич-панели или изолированные сэндвич-панели можно рассматривать как строительный материал. Но вы не найдете их в магазинах товаров для дома или в магазинах стройматериалов.

Изолированные панели нуждаются в собственном распределительном канале. Здесь кроется возможность заработать на перепродаже сэндвич-панелей с изоляцией

Металлические сэндвич-панели - это массовый материал; поэтому для их хранения требуется довольно много места, желательно на закрытом складе.Следовательно, это создает значительный входной барьер, поскольку не у всех есть необходимое пространство. Попав внутрь, вы понимаете, что возможность всегда заключается в том, чтобы эти сэндвич-панели всегда были доступны для продажи.

Наличие сэндвич-панелей побудит ваших постоянных клиентов покупать металлические сэндвич-панели вместе с аксессуарами.

Это создаст основной поток клиентов, которые хотят покупать металлические сэндвич-панели вместе с их аксессуарами.

Здесь кроется вторая, более важная возможность: изолированные сэндвич-панели требуют для установки множества различных аксессуаров.Ассортимент аксессуаров начинается от дверей для холодильных камер и санитарных профилей из ПВХ, от листов поликарбоната до металлических окладов.

Успешный торговый посредник будет предлагать своим клиентам эти аксессуары вместе с изолированными сэндвич-панелями, создавая дорогостоящий и высокодоходный комплект.

Прежде всего, я считаю, что перепродажа изолированных сэндвич-панелей и их аксессуаров может быть очень прибыльным бизнесом, если вы будете следовать этим двум простым правилам: всегда имейте в наличии металлические сэндвич-панели и объединяйте их с широким спектром аксессуаров.

Перепродажа теплоизоляционных сэндвич-панелей и их аксессуаров может быть очень прибыльным делом

НА ЧТО ДЕЛАТЬ УЧИТЫВАТЬ ПРИ ВЫБОРЕ ИЗОЛИРОВАННОЙ ПАНЕЛИ?

Перед покупкой утеплителей необходимо определиться с потребностями проекта.

  1. Какое будет применение панели: кровля или стена?
  2. Рабочая среда изоляционной панели: агрессивная или неагрессивная?
  3. Каковы требования пожарной безопасности проекта?
  4. Эстетические потребности проекта важны?
  5. Какая будет устойчивость кровли к снеговым нагрузкам?
  6. Какая будет устойчивость стены к ветровым нагрузкам? Наконец,
  7. Нужна ли вам еще и шумоизоляция?

КАК GLOBE PANELS ПОМОЖЕТ ВАМ В ТОРГОВЛЕ ИЗОЛИРОВАННЫХ ПАНЕЛЕЙ?
  1. Во-первых, мы предоставляем вам индивидуальные решения в мире изоляционных панелей, экспортируемых по всему миру;
  2. Во-вторых, Globe Panels Ltd предлагает широкий выбор качественных теплоизоляционных панелей, дверей для холодильных камер, сантехнических профилей ПВХ и всех аксессуаров.Таким образом, у нас есть решение для любого проекта в области промышленного охлаждения.
  3. Безусловно, мы помогаем покупателю выбрать подходящий товар из обширного предложения;
  4. Мы знаем индивидуальные требования, чтобы обеспечить бесперебойный процесс импорта;
  5. В Globe Panels мы готовы оказать вам поддержку по любому вопросу, связанному с вашим запросом;
  6. Более того, мы верим, что благодаря консолидированному опыту в приобретении лучших продуктов с лучшим качеством и быстрому процессу заказа, мы удовлетворяем все потребности, с которыми сталкивается глобальный рынок.

БЕСПЛАТНАЯ КОНСУЛЬТАЦИЯ

НАШИ УГОЛОВЫЕ СТАТЬИ:
    1. Как понять и сравнить ценовое предложение на сэндвич-панели?
    2. Как виды изоляции влияют на цену металлической сэндвич-панели?

Как сделать сотовые панели


Как сделать сотовые панели

Сотовые панели имеют очень хорошее соотношение жесткости и масса.Как и другие элементы конструкции, существуют различные варианты использования. и различные требования в зависимости от использования. Пока есть готовые панели доступны в продаже, всегда есть возможность сделать это самостоятельно (DIY). настоящее время. Главное преимущество DIY - непревзойденная гибкость с с учетом веса и прочности возможно за счет выбора различных материалов обшивки. Ниже представлены картинки с текстом, описывающим процесс DIY. панели.

Примеры веса при использовании различных ламинирующих материалов на Ячеистый материал толщиной 3 мм показан в таблице ниже вместе с массой других строительные материалы:

Материал Вес [г / дм 2 ]
Соты с плотностью 50 г / м 2 стекла с обеих сторон 3
Соты с содержанием углерода 200 г / м 2 на обеих сторонах стороны 8.5
Соты с содержанием 200 г / м 2 углерода и 100 г / м 2 стекло 7
Легкая бальза 3 мм 3
Аэрофанера 3 мм 21

сотовые заполнители доступны разной толщины и удивительно гибкий.

The Материал сердечника нарезан по нужной форме, отрезной круг - лучший подходящий инструмент.

В в этом случае стекловолокно разрезается по форме. Согласно необходимому весу и / или жесткость волокна может быть любой из стекловолокна или углеродного волокна.

Пластик листы (> = 0.Толщиной 5 мм) используются для определения поверхности. Нанесите воск, отполируйте его и нанесите волокна и эпоксидную смолу на два листа.

Инструменты используется для нанесения эпоксидной смолы и волокон на пластиковые пластины. Пенный валик - это используется для нанесения эпоксидной смолы, а рифленый валик используется для удаления пузырьков воздуха. из матрицы (самое главное при использовании углепластика)

укладка из 2-х внешних слоев стеклопластика на пластиковые пластины и центральный состоит из сотового материала.

Некоторые веса используются для удержания стопки вместе, пока эпоксидная смола затвердевает.

После достаточное время для затвердевания эпоксидной смолы пластиковые пластины легко удаленный.

Показано вот очень жесткая панель из углеродного волокна

Структурные изолированные панели своими руками | InSoFast

Вы ищете проект DIY, чтобы превратить ваш гараж или подвал в более пригодное для жилья пространство? Установка структурных панелей с пенополиэтиленом от InSoFast поможет сохранить прохладу летом и теплее зимой, позволяя вашей семье использовать ее в любое время года.

Установка изоляционных панелей InSoFast не требует специальных навыков, что делает этот изоляционный продукт идеальным для домашних мастеров. Для установки требуется минимум инструментов и принадлежностей, таких как универсальный нож, пила (ручная, кондукторная, мастерская или стол), строительный клей и пистолет для герметика.

InSoFast - это спроектированная непрерывная изоляция, состоящая из соединяющихся друг с другом панелей разной глубины размером 2 х 4 фута. Пенополистирол с закрытыми ячейками, полученный литьем под давлением, имеет наивысшее среднее значение R на доллар среди жестких пенопластов (около R-4.6 на дюйм), и значение R не ухудшается со временем. EPS также является наиболее универсальной изоляцией из жесткого пенопласта, потому что вы можете использовать его в любом месте ограждающей конструкции здания, от потолков до стен и полов и даже ниже уровня земли.

Изоляционные панели InSoFast

Панель UX 2.0 имеет толщину 2 дюйма и плоскую поверхность, открывающую лицевую сторону встроенных шпилек. Благодаря постоянному значению R, равному 8,5, стойкому к гниению каркасу, дренажным каналам, электрическим каналам и простой, штабелируемой конструкции блокировки, он является исключительно экономичным для требований кодов базового уровня.Для более высокого значения R панель EXi 2.5 толщиной 2 ½ дюйма имеет постоянное значение R 10 и обеспечивает на 20% большую изоляцию, чем панель UX.

Для наружного применения панель InSoFast EXe 2.5 представляет собой сборку погодного экрана со сплошной изоляцией (CI) R-10, которая оптимизирована для наружного использования и обеспечивает максимальную энергоэффективность и контроль влажности. Панели могут быть установлены поверх существующего атмосферостойкого барьера или домашней обертки. Они служат в качестве вторичного атмосферостойкого барьера, который хорошо подходит для абсорбирующих облицовок, таких как штукатурка или камень, и обеспечивают столь необходимый разрыв капилляров между стенами и обшивкой из дерева.

Почему самодежды любят InSoFast

Функции, которые делают панели InSoFast такими простыми в использовании, включают:

  • Отрежьте ручную пилу, лобзик, сабельную пилу или настольную пилу
  • Бесшовные стыкующиеся кромки не требуют заклеивания лентой
  • Простые в обращении панели размером 2х4 дюйма, как кирпичи LEGO®
  • Система выравнивания с насечками гарантирует, что панели и стойки остаются выровненными во время установки
  • Встроенный каркас с стойками выравнивается через каждые 16 дюймов по центру, чтобы упростить приклеивание или привинчивание панелей к стенам
  • Встроенные электрические кабельные каналы проходят горизонтально и вертикально по краю каждой панели и позволяют устанавливать электрические коробки в любом месте, где они вам нужны
  • Каналы контроля влажности предотвращают попадание влаги в стены
  • Прямая поверхность поддерживает гипсокартон и панели, а также шкафы и телевизоры

Завершите свой проект DIY с меньшим количеством шагов, меньшим количеством времени и меньшими трудозатратами, установив запатентованные и ожидающие патентования структурные изолированные панели от InSoFast.Позвоните нам сегодня по телефону (888) 501-7899 или свяжитесь с нами через Интернет, чтобы узнать больше о наших продуктах.

Сэндвич-панель - Designing Buildings Wiki

Сэндвич-панели (иногда называемые композитными панелями или структурными изоляционными панелями (SIP)) состоят из двух слоев жесткого материала, прикрепленных к обеим сторонам легкого сердечника. Три компонента действуют вместе как составная часть; то есть комбинация характеристик компонентов приводит к лучшей производительности, чем было бы возможно, если бы они действовали по отдельности.

Облегченный сердечник удерживает две стороны в правильном положении, противостоит силам сдвига и обеспечивает изоляцию, в то время как две поверхности обеспечивают долговечность, устойчивость к погодным условиям и ударам, а также противостоят силам растяжения и сжатия в плоскости.

Системы сэндвич-панелей включают в себя сами панели, стыки между ними, крепления (часто скрытые) и систему поддержки.

Композитные облицовочные системы использовались в течение значительного времени, в частности, для производства транспортных средств, таких как поезда и самолеты, но разработка усовершенствованных сэндвич-панелей для облицовки зданий впервые началась в 1930-х годах, когда они были исследованы организациями. таких как Лаборатория лесных товаров, и используется архитекторами, включая Фрэнка Ллойда Райта.После Второй мировой войны они становились все более популярными.

Современные сэндвич-панели могут быть плоскими, гнутыми, изогнутыми и соединяться друг с другом в практически неограниченном диапазоне конфигураций и доступны в большом разнообразии цветов, отделки, толщины, деталей кромок и профилей в зависимости от требований к характеристикам.

Как правило, они производятся за пределами строительной площадки и особенно полезны там, где требуется высококачественная облицовка с хорошей структурной прочностью, высоким уровнем изоляции и малым весом.

Сэндвич-панели широко используются в качестве наружной облицовки одно- и многоэтажных зданий, где от них требуется обеспечение устойчивости к атмосферным воздействиям, ветровой нагрузке, нагрузкам доступа, собственному весу и т. Однако они также используются для создания изолированных внутренних ограждающих конструкций, потолочных панелей, перегородок (например, в холодильных камерах) и для огнестойких стенок отсеков.

Типы зданий, в которых обычно используются сэндвич-панели , включают:

Внешние поверхности сэндвич-панелей чаще всего изготавливаются из таких металлов, как:

Однако можно использовать и другие материалы:

Системы облицовки обычно включают жесткий полиуретановый сердечник, но другие материалы сердечника включают:

Сэндвич-панели можно выбрать из-за их:

Однако могут возникнуть особые трудности, связанные со зданиями, содержащими сэндвич-панели из горючего материала .Для получения дополнительной информации см. Огнестойкость систем сэндвич-панелей, Ассоциация британских страховщиков, май 2003 г.

Сэндвич-панель

- обзор

13.6.1 Композитные сэндвич-панели

Сэндвич-панели обычно состоят из относительно мягкой сердцевины, зажатой между двумя жесткими внешними лицевыми листами. Добавление сердечника увеличивает жесткость на изгиб за счет увеличения второго момента площади конструкции без значительного увеличения веса. Таким образом, такие конструкции обладают высокой удельной прочностью и жесткостью, а также акустическими демпфирующими свойствами, что делает их привлекательными материалами для применения в аэрокосмической отрасли.Например, 8% смачиваемой поверхности Boeing 707 составляют многослойные конструкции, этот показатель вырос до 46% в самолетах Boeing 757 и 767 [39]. Кроме того, фюзеляж Boeing 747 в значительной степени основан на сотовых конструкциях Nomex, а также полы, потолок и боковые панели [39]. Точно так же Beech Starship признан первым самолетом, полностью состоящим из сэндвичей, в конструкции которого использованы углерод / номекс и арамид / номекс. Многослойные конструкции, в основе которых лежат сотовые заполнители, также находят широкое применение в стенах багажных отсеков, конструкциях, которые потенциально могут подвергаться взрывным нагрузкам от скрытых взрывчатых веществ [40].

Существует огромная возможность для потенциальных комбинаций лицевых листов и сердечников, включая изменение геометрии (толщины лицевых листов и сердечника), материала (смола, арматура, материал сердечника), методов соединения и изготовления. Arora et al. [41] представляют измерения переходных характеристик в результате взрывных испытаний сэндвич-панелей с эпоксидными лицевыми панелями из E-стекловолокна и сердцевинами из полимерной пены (Corecell). Панели считались репрезентативными для полноразмерных панелей, используемых на морском транспорте, с открытой целевой площадью 1.6 × 1,3 м. Панели были загружены путем взрыва 30 кг сфер из полиэтилена 4 на расстоянии нескольких метров от панели. Данные о нестационарном поле деформации и смещения были получены с помощью высокоскоростной фотографии и цифровой корреляции изображений [41]. Наблюдалась асимметричная деформация панели из-за граничной поддержки панелей. КЭ-модели были построены с использованием Abaqus, чтобы понять влияние граничных условий на отклик панели. Повреждение лицевой стороны произошло из-за растрескивания и сопровождалось локальным отслаиванием.Также были очевидны растрескивание сердечника при сдвиге и разрушение поверхности раздела. На оборотных лицевых листах не было видимых разрывов от разрывов и растрескиваний [41].

Gardner et al. [42] представили результаты испытаний ударно-нагруженных сэндвич-панелей, содержащих лицевые панели из винилэфирного стекла E и вспененный полимерный сердечник Corecell. Были также исследованы испытания на панелях с сердцевинами ступенчатого изменения плотности и прослойками из полиуретана. Корреляция цифрового изображения использовалась для захвата динамического отклика панелей. Результаты показали, что полиуриевый сердечник улучшает характеристики панелей при размещении на задней стороне панели.Наблюдались сжатие сердечника, отслоение лицевой панели и растрескивание сердечника.

Langdon et al. [43] протестировали композитные панели из стекловолокна и винилэфира, имеющие массу, эквивалентную многослойным панелям, имеющим такой же композит в лицевой панели и сердцевине из вспененного ПВХ. Хотя полимеры на основе сложных виниловых эфиров не относятся к смолам для авиакосмической промышленности, метод и результаты исследования представляют интерес для тех, кто занимается взрывными испытаниями многослойных структур для аэрокосмических приложений. Панели имели открытую площадь диаметром 200 мм и заряжались детонирующим пластиковым взрывчатым веществом в непосредственной близости от панелей [43].Наблюдалось расслоение лицевых листов, сжатие сердечника, фрагментация сердечника и разрыв волокна [43], как показано в типичном примере на Рисунке 13.9. КЭ моделирование отклика панели также было выполнено. Испытания показали, что в этом конкретном случае простые композитные панели обладают превосходной устойчивостью к взрывной нагрузке, поскольку они могут подвергаться взрывам с большей массой заряда без разрушения. КЭ анализ и эксперименты показали, что это произошло из-за более высокой скорости, передаваемой на лицевую поверхность листа во время взрывного нагружения, что привело к выходу из строя лицевой пластины.Высокие скорости вызвали разрушение волокна на передней поверхности листа, в результате чего мягкий сердечник подвергся взрывной нагрузке, что привело к фрагментации сердечника. Хотя панели предназначались для использования в морских приложениях, работа подчеркивает как необходимость тщательного проектирования композитных панелей, так и сложную взаимосвязь между геометрическими и материальными свойствами этих конструкционных материалов.

Рисунок 13.9. Фотография поперечного сечения взрывозащищенной полимерной сэндвич-панели с лицевыми панелями из стекловолокна и винилэфиром и сердцевиной из вспененного ПВХ

(Импульс = 19.1 Н · с, заряд ПЭ4 10 г) [43].

С точки зрения авиакосмической отрасли, работа, опубликованная в [40–43], указывает на важные соображения по использованию композитных сэндвич-панелей во взрывобезопасных приложениях.

Добавить комментарий

Ваш адрес email не будет опубликован. Обязательные поля помечены *
