Проводка в своем частном доме своими руками: схема электропроводки, как правильно сделать монтаж электричества, проложить электроразводку самому, правила прокладки и разводки — пошаговая инструкция, все об электрике — проложить, развести, подключить свет к устройствам

1. Составление схемы подключения проводки в доме своими руками
2. Сколько фаз выбрать?
3. Разработка плана, получение проекта
4. Вычисление суммарной мощности
5. Разделение потребителей на группы
6. Где установить щиток
7. Как выбрать кабели и комплектующие
8. Выбор кабелей
9. Определение диаметра жил
10. Выбор оболочки
11. Какие розетки и выключатели купить
12. Прокладка (устройство) электропроводки в частном доме своими руками: пошаговая инструкция
13. Разметка
14. Способы соединения проводов
15. Работа со стенами
16. Открытая
17. Закрытая
18. Подготовка кабелей
19. Заземление
20. Система защитного отключения и автовыключатель
21. Распределительные коробки
22. Коммутация кабелей и сопутствующих конструкций
23. Интеграция осветительных приборов и розеток
24. Распределительный щит
25. Ввод в эксплуатацию
26. Заключение по теме

Человеку, знакомому с электротехникой, не обязательно приглашать специалистов для подключения к централизованной сети. Проводка в доме своими руками – это вполне реальная и посильная задача, и ниже мы подробно расскажем, как ее реализовать. Уделим внимание каждому важному моменту, от выбора фаз до розеток, от составления плана до ввода в эксплуатацию – чтобы вы предметно понимали, как не допустить ошибок и на практике решить тот или иной вопрос, причем быстро и соблюдая технику безопасности.

Давайте сразу условимся: объектом для проведения всех видов работ является личная недвижимость (а не съемная квартира), в 1-2 этажа, небольшой площади (до 150 м2). И она находится в должном состоянии, то есть коробка, стены и кровля уже выгнаны.

Составление схемы подключения проводки в доме своими руками

Для этого необходимо:

• Определить, какой тип ввода будет использоваться – трех- или однофазный (380 или 220 В соответственно).

• Рассчитать мощность нужного оборудования, подготовить и подать документы для оформления проекта с заявленными вами параметрами. Здесь стоит быть готовыми к тому, что требования могут удовлетворить не в полной мере, выделив до 5 кВт.

• Купить все комплектующие – кабели, бесперебойники, счетчики и тому подобное.

• Решить, каким образом следует запитаться от столба ЛЭП, – под землей или по воздуху, – и дать представителям поставщика электроэнергии возможность реализовать данный вариант.

• Соблюдая правила монтажа электропроводки в частном доме, своими руками установить щиток, проложить коммуникации, выключатели, розетки.

• Обустроить контур для отвода и заземлиться.

• Протестировать полученную систему и при стабильно удовлетворительных результатах получить акт.

• Приступить к эксплуатации.

Это лишь общий алгоритм, пункты которого могут меняться в зависимости от конкретики случая. Но начинать всегда стоит с оформления ТУ, потому что подготавливать их могут и несколько месяцев, и даже полгода. Чтобы избавить себя от долгого ожидания, лучше обратиться в соответствующие инстанции на старте строительства недвижимости. За те 2 года, которые даются на реализацию техусловий, можно если не возвести все здание целиком, то хотя бы выгнать стены для закрепления минимально необходимого оборудования.

Сколько фаз выбрать?

При прокладке электропроводки в доме своими руками схема подачи бывает как одно-, так и трехфазной. В обоих случаях максимально возможный расход достигает 15 кВт, но второй актуален только тогда, когда планируется использовать мощную технику – приборы вроде отопительных котлов или плит. В процессе реализации такого варианта необходимо соблюдать гораздо больше требований, касающихся бытовой безопасности, ведь вероятность получить травму выше (из-за более серьезного напряжения). При площади в 100-150 квадратов и обогреве дровами имеет смысл отдать предпочтение первому решению, то есть 220 В.

Разработка плана, получение проекта

Выбрав фазу ввода, можно установить, какой будет электроразводка в доме своими руками: схемы, взятые в подходящем масштабе, помогут расставить все по местам в этом вопросе. Прямо на чертежах намечайте, где будет оборудование, где расположить выключатели и разъемы. Также учтите размещение габаритной мебели и возможность ее последующей перестановки.

В обязательном порядке укажите точку каждой люстры и лампы, каждого торшера или бра. Определитесь с режимом их эксплуатации в зависимости от того, в каких помещения они будут находиться. Помните, что на кухне постоянно работает хотя бы какая-то бытовая техника (например, холодильник), которому точно потребуется розетка.

Вычисление суммарной мощности

Как только вы решите, чем будете пользоваться, посчитайте, сколько Вт будет в общем потреблять оборудование. Это поможет выяснить, как правильно сделать электрику (проводку) в доме своими руками с учетом пусковых нагрузок.

Средние значения вы сможете взять из специальной таблицы, которая есть в свободном доступе в интернете. Допустим, для ТВ данный показатель равен 300 Вт, для персонального компьютера – 500, а для бойлера – и вовсе 1500.

Сложите все цифры для каждого эксплуатируемого прибора, и добавьте к полученному числу 20%. Зачем? Это будет тот запас, который спасет спроектированную систему от перегрузки. К тому же вам вряд ли выдадут именно желаемую мощность – ту, которую вы рассчитаете и укажете в заявке. Наверное, провайдер предоставит стандартный лимит в 5 кВт, в который и придется укладываться.

Разделение потребителей на группы

Под этим термином в рамках одного объекта недвижимости понимаются люстры, прожекторы, розетки, выключатели – их можно «повесить» на разные ветки.

Выясняя, как проложить проводку и провести свет в доме своими руками, будьте готовы к тому, что придется реализовывать сразу несколько линий:

• Первая понадобится для осветительных приборов, хотя и ее можно разбить на две – для каждого этажа или крыла здания.

• Вторая потребуется для разъемов, если их будет от 3 до 5 штук.

• Все последующие – по одной для отдельно взятых представителей мощного оборудования.

С таким подходом та же кухня насчитает от 3 до 7 направлений: холодильник, духовка, плита, микроволновка, стиральная машина. Другим комнатам хватает 2-4 веток: для телевизора, компьютера, роутера, зарядки. Хотя для обогревателя или кондиционера следует выделить свои линии.

В случае с небольшим по площади объектом недвижимости, допустим, дачным коттеджем, классическим считается вариант с тремя категориями:

То, как развести электрику и проводку по дому своими руками, определяется и группами тоже, ведь от их количества зависит и число автоматов на распредщитке: их нужно столько же плюс 2-4 – про запас. В случаях с объектами большой площади целесообразно реализовать деление по этажам с общей коммутацией.

Где установить щиток

Каких-то требований по конкретной точке его расположения нет — важно лишь чтобы он находился не ближе, чем за 1 м от труб, причем от любых: водяных и газовых, отопительных, внутренних сточных, канализационных.

Помещение для него тоже может быть каким угодно, хотя чаще всего это котельная, в которую и сводятся все коммуникационные линии. Инспектирующие органы обычно согласны с таким решением, если у выбранного устройства достаточно высокий класс защиты, и лишь рекомендуют разместить его у входной двери.

Как выбрать кабели и комплектующие

Когда в стандартном случае выполняется разводка электрики (проводки) в частном доме своими руками, схема предполагает использование двух автоматов:

• Первый – входной, обычно находится на улице, опломбирован и служит для снятия показаний.

• Второй – УЗО, встраивают непосредственно перед щитком, и он защищает остальные элементы сети от перегорания.

Когда предполагаемая нагрузка не превышает 15 кВт, дальше идет разделение на группы, если же она больше, необходимо озаботиться еще и установкой трансформатора.

Обратите внимание, электрослужбы предпочитают, чтобы фиксирующее расход оборудование располагалось снаружи здания. Поэтому целесообразно покупать модель с классом защиты как минимум IP-55.

Выбор кабелей

Приобретать их стоит потому, что к их эксплуатации предъявляются не такие жесткие условия, они банально безопаснее. Причем нужно, чтобы они были трехжильными – этого требует современная бытовая техника с 3-контактными вилками, которую следует заземлять.

Для проводки электрики и освещения в частном доме своими руками лучше брать комплектующие с «начинкой» из меди, а не из алюминия, так как последний более ломкий, контакты из него сложнее зачистить.

Определение диаметра жил

Для этого следует ориентироваться на мощность потребления на каждый автомат и на таблицу планируемой нагрузки:

Пользоваться ею просто: выбираете свой способ запитывания и рассчитанный ранее расход кВт, после чего двигаетесь вправо по этой строчке, пока не находите нужное значение в колонке «Сечение».

Лайфхак от тех, кто уже знает, как проводить электрику и правильно раскидать (подсоединить) проводку в доме: линии одинакового диаметра лучше отмечать на плане одним цветом – это не даст запутаться при разделении потребителей на группы.

Выбор оболочки

Он важен тогда, когда полы, стены, потолки в помещениях деревянные: в таких случаях нужны кабели с ВВГ- или NYM-изоляцией (двойной или тройной соответственно). В остальных же ситуациях хватит и одинарной, если она целая, не потрескалась, без наплывов.

Какие розетки и выключатели купить

Для обычных приборов приобретайте стандартные, для мощных – подходящие по пусковому току. По исполнению есть два варианта:

• внутренние – коробки спрятаны в углублениях, в результате чего они идут вровень со стеной;

• наружные – их корпусы крепятся на подложки, а значит выпирают по вертикали.

Второй вариант считается более современным, ведь он практичнее (его сложнее случайно сорвать) и может быть окрашен в любой цвет.

Прокладка (устройство) электропроводки в частном доме своими руками: пошаговая инструкция

Порядок действий следующий:

• Создаете план, в котором указываете все электроизделия для каждой комнаты.

• Протягиваете коммуникации – в стенах и по перекрытиям.

• Устанавливаете щит, распредкоробки, разъемы и выключатели.

• Соединяете все это в сеть.

• Проверяете на работоспособность и, если все в порядке, начинаете эксплуатировать.

Стандартом современности считается скрытый монтаж, как максимально практичный и эстетичный. Для его реализации на стенках нарезаются штробы, которые впоследствии аккуратно замазываются шпаклевкой и не выделяются на фоне общей поверхности. Также допустимо спрятать линии за облицовку из гипсокартона, разместив их в зазорах, но обязательно в гофрированных рукавах – для защиты от различных воздействий.

Памятка для тех, кто пока не знает, как самому правильно провести электропроводку в частном доме, правила прокладки следующие:

• Вести трассы можно только горизонтально или вертикально, без скосов или закруглений;

• Высота размещения – как минимум 2,5 м, со строго перпендикулярными спусками к выключателям или розеткам в нужных местах;

• Точки соединений – обязательно в распредкоробках.

Разметка

Фронт работ необходимо отразить на бумаге, чтобы понимать, что конкретно выполнять. И на чертежах будут наглядно видны критические места, в которых линии пересекаются или идут в опасной близости от инженерных систем. Соприкосновения с водосточной трубой недопустимы – что-то придется переместить.

Способы соединения проводов

В рамках электрификации частного дома своими руками можно воспользоваться следующими методами:

• Скрутка – подходит или для однородных или для химически инертных между собой металлов; оголять жилы допустимо не более чем на 40 мм, тщательно следя, чтобы витки получались плотными. Место соединения нужно закрыть изолентой и для дополнительной надежности допустимо пропаять.

• В клеммной коробке – кабели зачищаются, вставляются в гнезда пластикового корпуса, фиксируются винтами. Получается быстро, безопасно и поэтому удобно.

• В колодках – здесь за качество прижима отвечает пружина.

Работа со стенами

Характер ее проведения, и вообще операций в ее рамках (долбление, сверление и так далее) зависит от способа размещения коммуникаций. И если сегодня мы делаем монтаж эл проводки в частном доме своими руками, схема его реализации предполагает два варианта укладки.

Открытая

Трассы следует спрятать в трубки, специальные каналы или под плинтусы, сделанные из негорючих пластмасс (возможно, даже с эффектом самозатухания). Это решение для помещений из бревен, бруса, древесины.

Закрытая

Линии прячутся в полостях между стенами/перекрытиями и элементами отделки. Если для кладки использовался бетон или кирпич, потребуется вооружиться болгаркой и перфоратором. Результат – слой штукатурки, надежно укрывающий от посторонних глаз.

Подготовка кабелей

Их выбирают в зависимости от суммарной мощности потребления всех групп приборов и так, чтобы они выдерживали примерно одинаковый уровень нагрузок. Когда мы проводим электрику в частном доме своими руками, схема укладки предполагает использование коммуникаций с жилами из:

• алюминия – дешевле, но жестче, часто ломается при изгибе;

• меди – дороже, но пластичнее.

Оптимальным решением считаются ПВГ или ВВГнг – у них двойная изоляция, горение они не поддерживают, являются сравнительно доступными, постоянно представлены в продаже в сечении на 2,5, 4, 6 мм2.

Наиболее толстым кабелем признан вводной, соединяющий столб ЛЭП и щиток. Обычно он подключается представителями компании-провайдера и является самонесущим (СИП).

Заземление

Его нужно обеспечить для предотвращения поражения током, его наличие – норма бытовой безопасности. Когда выполняется электрическая разводка проводов в частном доме своими руками, схемы реализации такой защиты выглядят довольно просто:

• Выкапываете траншею треугольной формы (глубиной 70 см).

• Вбиваете в вершины стальные трубы (диаметром 2 дюйма).

• Соединяете их полосами из стали, свариваете в одно целое.

• Покрываете места стыков антикоррозионными растворами.

При помощи коммуникационных линий подключаете получившийся отвод к щитку. Учтите, что сотрудники компании-провайдера обязательно проверят заземление на предмет соответствия ПУЭ.

Система защитного отключения и автовыключатель

АВДТ тоже важен, от УЗО он отличается принципом срабатывания. Полезен не только при утечке тока, но и при коротком замыкании или перегрузке. Поэтому правильная схема разводки электропроводки в двухэтажном частном доме своими руками и предусматривает его наличие, тогда как для маленького летнего коттеджа хватит и обычного дифференциального устройства.

Распределительные коробки

Они нужны для соединения линий, идущих с различных сторон. Благодаря им точки смычек жил окажутся надежно заизолированными, что минимизирует распространение огня в случае перегрева и возгорания.

Коммутация кабелей и сопутствующих конструкций

Выше мы уже рассмотрели варианты – это скрутка, колодки, сварка и пайка, клеммные коробки. Поэтому добавим, что наиболее популярными считаются последние два, причем пластиковые корпусы начинают применяться все чаще, ведь они достаточно прочные, и, что важно, разборные.

h4>Интеграция осветительных приборов и розеток

Есть один нюанс, касающийся того, как проводить разводку электричества в частном доме своими руками: схемы подключения предполагают, что вы не перепутаете жилы. Поэтому перед началом непосредственного пользования стоит взять магомметр и посмотреть, какое сопротивление наблюдается на каждой линии – для проверки правильности коммутации.

Распределительный щит

Это важное и сложное по своей конструкции устройство, поэтому лучше доверить его установку профессионалу, который сможет свести все токи и грамотно распределить напряжение. А вы пока решите другие задачи, например, займетесь тем же заземлением: сварить металлический контур вполне под силу и без специфических знаний.

Ввод в эксплуатацию

Даже если вы прекрасно понимаете, как правильно провести электричество (прокладывать проводку) в частный дом своими руками, и лично воплотили в жизнь большинство из описанных выше пунктов, этот вопрос тоже стоит препоручить профессионалу, а именно эксперту из профильной лаборатории. Просто потому, что вам необходимо получить его компетентное заключение – акт, разрешающий пользование построенной системой. При желании в этой необходимости даже можно найти определенное удобство. Такая проверка позволит максимально быстро выявить возможные ошибки, недочеты и несоответствия, а значит и исправить их с минимальными потерями как денег, так и времени при повторном вызове комиссии.

Заключение по теме

Мы подробно рассмотрели буквально все о прокладке: как правильно провести электрическую проводку в частном доме своими руками, что за комплектующие для этого выбрать, какими методами воспользоваться. Вы могли убедиться, что это комплексная и ответственная, но вполне посильная задача. Главное – тщательно подойти к проектированию (точно рассчитать мощности и сечения), внимательно – к покупке расходников (отдавая предпочтение лучшим, но не переплачивая попусту), и аккуратно – к реализации всех установочных и сборочных мероприятий.

С другой стороны, именно неисправности, спровоцированные нарушением условий устройства и эксплуатации энергосетей и приборов, являются самой частой причиной бытовых пожаров. Поэтому окончательной проверкой и должен заниматься профессионал, по личному опыту знающий, как правильно развести, проложить, соединить электропроводку в частном доме своими руками, и дающий акт об отсутствии ошибок, приобретающий разрешительную силу.

(*) Данная информация не является официальной рекомендацией и взята из открытых источников. Материал статьи не является руководством по юридическим правилам оформления земли, собственности, возведения и отделке стен или ведению строительства. Производитель не несет ответственности за юридические рекомендации, а также недостатки сооружения или его элементов, возникшие в ходе или по завершении строительных работ на основании данной информации. Для осуществления таких работ воспользуйтесь услугам сертифицированных специалистов в области юриспруденции и сферы строительства.

Схема разводки и подключения электропроводки

Содержание

Особенности проводки в новых домах

Проводка, которая делалась в квартирах 40 лет назад, рассчитывалась на работу малого набора приборов – телевизора, холодильника, освещения. Максимальные нагрузки давали электроплиты, чайники и кипятильники. Сегодня люди покупают компьютеры, системы видеонаблюдения, мощную бытовую технику, устройства беспроводной связи и другое. При этом принципы проектирования электропроводки не изменились, но стала сложнее и разветвленнее сеть.

Совет! Важно предусмотреть оптимальное количество розеток на приборы, которые будут использоваться жильцами. В противном случае в ход пойдут тройники и удлинители, что приводит к росту нагрузок на отдельные участки проводки и перегреву.

Дополнительная сложность составления схемы электропроводки заключается в сопоставлении ее рабочих параметров с мощностью приборов. Поэтому заранее нужно знать, что и где будет стоять, и какие нагрузки на сеть будет оказывать.

Второй момент – правильное освещение помещений, которое осуществляется в соответствии с нормами СП 52.13330.2016.

Наряду с силовой сетью в квартирах используется и слаботочная. Это телевизионные и телефонные кабели, компьютерное оборудование, оптоволоконные сети, домофоны и акустика. Физически их разделять нельзя, так как приборы подключаются к ним одновременно, а значит, при составлении проекта учитывается положение трасс.

Существенно изменилось количества кабеля, нужного для подключения всех приборов. Это относится и к освещению. Раньше комнаты освещали одной люстрой, а сегодня в моду вошло точечное освещение, которое позволяет равномерно рассеивать свет по площади комнат, что показано на фото ниже. К каждому светильнику требуется прокинуть провод.

Интересно знать! Современные электрические приборы не такие прожорливые как раньше. Вместо одной лампы накаливания могут работать сразу 10 светодиодных, давая намного больше света. Этот факт позволяет не перегружать общественные сети.

Зачем делать проект электропроводки в квартире

Чтобы обеспечить безопасность, провода дополнительно укладываются в гофрированный шланг ПВХ, который занимает намного больше пространства. Уложить правильно в ряд 10-15 кабелей и раскинуть их по квартире – это искусство. И справиться с задачей может только профессиональный электрик, действующий по схеме.

Кто-то скажет, что электрик – перфекционист, ответим, что работа велась по проекту. Второй момент — это необходимость отделки и маскировки коммуникаций. После этого разобраться с расположением большого количества проводников будет невозможно, без частичной порчи ремонта.

Когда у застройщика хранится план, проблем подобного рода не возникает.

План электропроводки квартиры – пример. Электрик учитывает пожелания клиента по расположению бытовых и нагревательных приборов в помещениях, после чего начинает составление схемы. Его задача – разбить кабеля на группы так, чтобы они не пересекались, не мешали друг другу, а также была возможность распределить нагрузку в сети равномерно. Электрик продумывает систему защиты (некоторые устройства требуют заземления и наличия отдельно вынесенных УЗО), чтобы проводка соответствовала требованиям безопасности.

Схема электрической проводки включает в себя следующие элементы:

1. Распределительный щиток, который может быть внутриквартирным или общим.
2. Электрический счетчик для контроля над расходом электроэнергии.
3. Автоматические устройства защиты, отвечающие за прекращение подачи питания при возникновении утечек, ударов током человека, коротких замыканиях.
4. Кабели и провода, с помощью которых осуществляется разводка до электроточек.
5. Выключатели и розетки для управления освещением и подключения бытовой техники.

Принцип разделения внутриквартирной сети – зачем это нужно

В распределительном щитке частного дома или квартиры устанавливается вводный автомат, к которому подключается силовой кабель. Этот элемент управляет внутридомовой сетью. При отключении рубильника, электричество перестает подаваться ко всем точкам. Это удобно в том случае, когда надо быстро и без разбора обесточить провода, но крайне неудобно тогда, кода свет требуется отключить только в определенной комнате.

По этой причине внутридомовая сеть разделяется на несколько групп.

Разветвление внутридомовой сети.

Чаще распределение делаются по помещениям, но есть и другие принципы деления:

1. Отдельная группа на освещение.
2. Подключение мощной бытовой техники.
3. Отдельная кухонная линия.
4. Обособление туалета и ванны.

Причем сеть может разветвляться на нескольких уровнях, например, отдельное УЗО ставится на электродуховку, что позволит оставить в кухне другие бытовые приборы и освещение включенными, если защита сработает. Давайте разберем подключение каждой группы по отдельности.

Готовим исходные данные

Составить такую схему, это полдела.

Для расчета нам нужно знать:

• где и какие приборы будем устанавливать;
• потребляемую мощность, с учетом запаса на появление новой техники;
• тип проводки, открытая или закрытая.

С этим вопросом лучше всего справится, конечно, хозяин, а не проектировщик. Последний часто даже не тратит времени на натурные замеры или изучение чертежей дома.

Они делают всего лишь три шага:

1. умножают площадь квартиры на два и получившуюся цифру берут за метраж;
2. для обычных комнат принимают сечение провода 2,5 или 3 мм2, чего хватает с запасом для большинства случаев;
3. для мощных потребителей (электроплиты) планируют сечение в 6 мм.

Все, для них расчет количества провода для электропроводки окончен. Примерно поэтому же принципу работают и многочисленные онлайн калькуляторы, которые легко найти в интернете. Но готовя расчет для себя, мы можем сделать его более точно, поэтому не надо жалеть времени, а просчитаем все досконально.

Какой будет ввод: одна или три фазы

Однофазный щиток в три раза меньше. Вопрос не ставится, если подключение к жилью уже произведено. Но чаще проводку делают до подключения коммуникаций. Если речь идет о городской квартире то здесь ясно — три фазы не имеют смысла. Для коттеджа такой вариант нужно продумать.

Он выгоден лишь в двух случаях:

• если будет подключено мощное оборудование — электрокотел, теплые полы;
• если Вы планируете, например, в гараже использовать станки или инструмент с асинхронными двигателями, которые заведомо лучше работают от трех фаз, чем от одной с подключением через конденсатор.

В прочих случаях три фазы излишни. К тому счетчики, автоматы и УЗО (устройство защитного отключения) которые нужно ставить на вводе заведомо дороже и больше для трех, чем для одной фазы.

Определяемся, как будем делать разводку

Пример разводки, когда на каждую группу потребителей отдельная линия и защита.

Возможны несколько вариантов:

• Все устройства будут подключены через один автомат — для более мощных потребителей просто предусмотрим большее сечение провода. Не самый оптимальный выбор, установленное защитное устройство, рассчитанное на большие токи, может не сработать при замыкании, например в настольной лампе.
• Для наиболее мощных потребителей предусматриваем отдельную защиту и проводку, второй кабель предназначается   для прочего оборудования дома. К розеткам и освещению идет одна разветвляющаяся линия. Этот способ применяется чаще всего.
• Прокладываем отдельные линии на мощные устройства, освещение и розетки. Увеличивает длину проводки, зато упрощает обслуживание и выявление неисправностей.

Тип проводки

Есть два типа проводки, открытая и скрытая:

• Открытая — для квартир применяется редко так как портит интерьер. Но ее разновидности, когда провод все прикрывается плинтусом или пластиковых коробах. Такой метод увеличивает расход провода, но зато упрощает монтаж и ремонт.
• Скрытая электропроводка — провода укладываются в материале стен в специально сделанных каналах (штробах). Для удобства прокладки и ремонта используют специальные лотки или трубы. Там где это возможно проводят линию под листовой облицовкой стен или прячут под натяжным или подвесным потолком.

Кстати, расчет электропроводки в деревянном доме,  хотя часть ее и будет возможно открыта, тоже делается по этой методике. Правила безопасности требуют, чтобы по сгораемым конструкциям все провода шли в трубе.

Провода скрытые в пробитых в стене штробах.

Чертим схему разводки электропроводки

Дальше нам необходимо определить, где будут находиться розетки, выключатели, светильники, распределительные коробки. Можно нарисовать на бумаге, но более выгоден другой путь — размечаем сразу на стенках.

Для разметки выбираем или карандаш или стираемый маркер, чтобы можно было исправить ошибки.

Таким образом, мы добиваемся следующих преимуществ:

1. Мы сразу наглядно видим, что у нас будет и где стоять, если надо можем легко корректировать.
2. Получаем готовую разметку выполнения работ и нарезки штроб.
3. Нет необходимости чертить такой чертеж как на фото ниже, с привязками, можно просто нарисовать произвольную электрическую схему отметив расстояние между узлами.

Так примерно выполняют план на бумаге перед разметкой на стену
Примерно так (отметив расстояния между приборами), можно начертить в случае, когда сразу разметка нанесена на стене. Кроме того, что мы замерим длину проводов, мы можем сразу замерить и необходимый метраж труб для прокладки в стенах или коробов для наружной проводки. Одновременно можно просчитать и сколько, какого крепежа нам понадобится.

Но этот метраж не учитывает соединения внутри элементов проводки. Поэтому, делая расчет электропроводки в частном доме,  набрасываем по 20 см на каждую розетку, выключатель и распределительную коробку. Кроме того прибавляем процентов 10% общего запаса.

Что нужно учитывать, размечая расположение элементов проводки

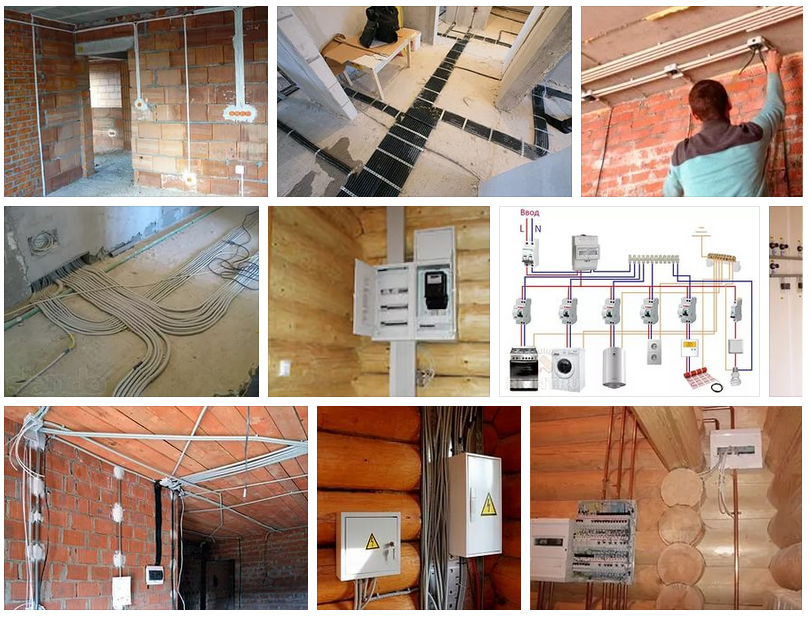

Пример разметки прямо на стене.

При разметке учитываем следующее, любая инструкция  по проектированию учитывает это:

1. Провода пускаем или горизонтально или вертикально, но не под углом или закруглением (потом будет легче искать, где он проходит, чтобы случайно не повредить, забивая гвоздь).
2. Все разветвления делаются только в распределительных коробках.
3. Отступаем от углов, и проемов на 10-15 см, от отопительных приборов на 50 см.
4. Проводка должна быть на 15 см ниже потолка.
5. Розетки поднимаем выше уровня пола минимум на 0,3 метра (чтобы избежать попадания воды при заливе квартиры).

Выполнив эту работу самую трудоемкую при расчете, мы уже знаем, сколько провода нам надо, но пока еще не знаем какого. Нам нужные еще данные о потребителях тока, которые будут подключены в нашу проводку.

Определяем потребителей и нагрузки

Электрокотел и электроводонагреватель — устройства, потребляющие самую большую мощность в доме. Для этого этапа мы можем взять уже готовую, только что вычерченную нами схему. Проходимся по комнатам и смотрим, что и где у нас будет подключено. Причем с учетом на перспективу, может быть сейчас у нас на кухне только мультиварка и микроволновка, а мы собираемся поставить, когда разбогатеем еще посудомоечную машину, кофе-автомат и большой телевизор. Также отмечаем мощности светильников.

Если затрудняетесь определить мощность эта табличка Вам в помощь:

Электроприбор	Средняя мощность, КВт	Электроприбор	Средняя мощность, КВт
телевизор	0,3-0,4	кондиционер	1,5-2
принтер	0,5-0,3	проточный нагреватель воды	1,5-1,8
персональный компьютер	0,8-0,6	емкостный водонагреватель	1,5-2
фен	1-1,1	электродрель	0,5-0,8
электроутюг	1,6-1,8	перфоратор	1200
чайник	1,2	заточной станок (наждак)	0,5-1
вентиляторы	0,5-1	циркулярная пила	1,3-2
тостер	0,8	электрический рубанок	0,5-1
кофеварка	0,9-1,1	электролобзик	0,5-0,7
пылесос	1,8-1,5	шлифовальная машина	1,2-1,7
масляный обогреватель	1,5-2	фуговальный (рейсмусовый) станок	2,0-2,5
микроволновка	1,4-1,6	компрессор	1,0-2,0
электрическая духовка	2,0-2,1	электрическая газонокосилка	1,0-1,5
электроплита	2,5-3,5	сварочный агрегат	2,0-3,0
холодильник	0,8-0,6	минибашня	0,8-1,2
стиральная машина	2,0-2,5	цепная электропила	0,8-1,5

Определив, сколько и чего у нас будет подключено можно двигаться дальше.

С чего начать составление проекта

В отличии от профессионального создания электроснабжения квартиры, самостоятельный электропроект квартиры начинается с простого плана квартиры. Можно в масштабе, а можно и от руки. Чистых планов должно быть два. Один для розеток. Второй для освещения.

Составление электропроекта розеток

На чистом плане квартиры нанесите все планируемые розетки. Пока не соединям их линиями, а просто наносим (схематично) планируемые розетки.

При желании пользуемся принятыми условными обозначениями.

Дальше розетки нужно разбить на групповые цепи  (группы). Можно рассчитать электропроводку и разбить ее на группы теоретически. Но можно воспользоваться практическими правилами разделения электропроводки на группы.

Практическое разделение электропроводки на группы

• Суммарная мощность одной группы розеток не должна превышать 4300 Вт. Такая суммарная мощность позволит запитать группу, кабелем 3×2,5мм² (медным). Защитить электропроводку каждой такой группы, должен автомат защиты 25 Ампер или предохранителем 20 Ампер.
• Для электроплиты запланируйте отдельную линию электропитания, 3×6мм² (с мощностью плиты до 7300Вт), защитить линию для плиты нужно автоматом защиты 40 Ампер или предохранителем 32 Ампера. Если плита имеет меньшую мощность, то достаточно кабеля 3×4 мм².
• Учитывая все изложенные правила, розетки, нанесенные на план, соединяются в группы. На плане пишутся записи об автоматах защиты, например, группа 1 – 25 Ампер — кабель 3×2,5 мм², марка ВВГнг.

Если количество розеток в квартире небольшое, и розетки разных комнат попадают в одну группу, то между комнатами нужно запланировать установку распределительной коробки. Это меняет лишь тип разводки, но не меняет принципа составления электропроекта.

Составление электропроекта для освещения

• Аналогично розеткам делаем проект для группы освещения. На нем наносим все планируемые светильники, выключатели.
• На группы освещение разделяем из следующих соображений. Одна группа освещения не более 2300Вт. Если рассчитать автомат защиты для такой группы, то получим номинал автомата защиты 16 Ампер, что соответствует предохранителям в 10 Ампер. Электрический кабель такой группы 3×1,5 мм². Замечу, что кабели меньшего сечения использовать в электропроводке квартиры нельзя (ПУЭ).

Два листа электропроекта готовы. Осталось сделать проект квартирного щитка. Правильно, проект щитка называется однолинейная расчетная схема. Но мы делаем  электропроект квартиры своими руками, поэтому у нас будет простая схема щитка.

Схема квартирного щитка

• По двум сделанным листам проекта, считаете, количество получившихся групп и по приведенным выше правилам определяете номиналы автоматов защиты и делается выбор автомата защиты.
• Все эти данные в любой форме наносите на лист бумаги, не забываете указать для каждой группы тип электрокабеля, его сечение и способ прокладки.
• Для «мокрых» бытовых приборов запланируйте установку УЗО, для дополнительной защиты человека от повреждения изоляции и утечки тока на корпус.

Пожалуй, это все! Как видите, нет ничего сложного. Электропроект квартиры своими руками, для личного пользования, под силу каждому. Приведу, для примера, один простой проект электропроводки розеток и освещения квартиры.

Расчёт сечения кабеля

Этот расчёт важнейший в общем расчёт электропроводки квартиры. От него будет зависеть безаварийная и стабильная работа электропроводки, а также её безопасность для окружающих. Расчёт сечения кабеля проводится по мощности планируемых к подключению электроприборов и длине электрических линий. Второй расчёт называется расчётом потерь, и он не актуален для проводки квартиры.

Сечение кабеля рассчитываем по мощности на основе простых законов физики из курса средней школы и таблиц ПУЭ. Напомню, ПУЭ это «Правила Устройства Электроустановок» — базовый нормативный закон электрика.

Простейший расчёт по мощности проводим на основе закона Ома: Электрическая мощность сети прямо пропорциональна силу тока и напряжению в сети. Нам нужно рассчитать не мощность, а силу тока, поэтому нам актуальна такая версия закона: сила тока в электрической цепи прямо пропорциональная мощности, и обратно пропорциональная напряжению в цепи.

Математическая формула расчёта выглядит так: P=U×I Для этой формулы у нас точно известно напряжения в цепи (U). Бытовое напряжение в квартире равно 220-230 Вольт. Мощность для формулы (P) нам нужно посчитать самостоятельно, сложив потребляемые мощности всех бытовых приборов, которые будут включены в эту электрическую цепь.

Взять мощность бытовых приборов можно из их паспорта, описании в магазине или запросив в Интернет поиск «мощности бытовых приборов». Вы легко найдете таблицу основных бытовых приборов используемых в квартире.

Имея суммарную мощность и напряжение цепи, мы легко посчитаем максимальную силу тока (I) этой цепи. Например, вы делаете новую розетку для электрической плиты. Пусть по паспорту её максимальная мощность будет 5100 Вт. Напряжение мы знаем оно 220 Вольт. Простым делением получаем, что максимальная сила тока этой цепи будет 23,18 А. Округляем в большую сторону, получаем, что сила тока этой цепи, с максимальной нагрузкой, будет 24 Ампера.

Имя это значения, мы легко рассчитаем сечение необходимого кабеля, воспользовавшись таблицам 3 из ПУЭ. Не буду приводить все таблицы ПУЭ, покажу сводный вариант расчёта: Как видите по таблице, вы легко по силе тока определите сечение необходимого кабеля. Более того вы можете это сделать даже по расчётной мощности включаемый приборов.

Расчет автоматов и устройств защиты

Итак, мы рассчитали сечение необходимого кабеля, заодно рассчитав максимальную силу тока в цепи. По значению силы тока мы можем подобрать автомат защиты этой цепи. Автомат защиты это электротехническое устройство, обеспечивающее автоматическое отключение электропитания цепи за безопасно короткое время при возникновении аварийных ситуаций короткого замыкания и перегрузки.

При подборе номинала автомата защиты нам понадобится округлённое в большую сторону значение силы тока нашей цепи и знание шага номиналов имеющихся в продаже. В продаже вы найдете автоматы защиты с номиналов по току 6, 10, 16, 25, 32, 64 Ампера.

Чтобы выбрать устройство защиты нужно вспомнить, что это такое. Устройство защиты или УЗО, это электротехническое устройство, обеспечивающее автоматическое отключение электропитания цепи при возникновении потенциальных угроз человеку быть пораженным электротоком.

Например, в ванной идет утечка тока от питающего кабеля на металлический корпус машины. Сила этого тока недостаточна, чтобы сработал автомат защиты. Вместе с тем во влажной среде этот ток может быть опасен для человека. УЗО определяет такие токи, которые называются дифференциальными, и отключает электропитание цепи.

При выборе УЗО нужно учесть, что:

• УЗО ставится в цепь со стороны подачи электропитания вместе с автоматом защиты.
• Устройство ставится в цепь после автомата защиты этой электрической группы.
• Номинал УЗО по току должен быть на шаг меньше номинала автомата защиты, установленного вместе с УЗО.

Данные правила относятся к УЗО отдельной группы, но не относятся к выбору УЗО используемого для защиты нескольких групп электропроводки. Чтобы упростить задачу расчёта номиналов автоматов защиты квартирной электропроводки, есть рекомендуемый вариант, который сработает для любой средней квартиры. В этой визуальной таблице вы видите, как нужно разбить электропроводку квартиры на группы и какой подобрать номинал автомата защиты для каждой группы.

Расчёт длины кабеля

Длину необходимых кабелей нужно промерить рулеткой от мест расстановки розеток и светильников квартиры до щита. Если вы делаете проводку для отдельной электроточки это сделать несложно. Однако если вы делаете проводку для всей квартиры с несколькими группами вам нужно предварительно нарисовать схему электропроводки с обозначением на схеме групп проводки и трасса прокладки кабелей.

К полученной длине кабеля нужно прибавить 10%-15% для запаса. Для правильного выбора трассировки кабеля нужно помнить о правилах монтажа электропроводки.

Пример

Для примера проведём расчёт электропроводки в квартире для новой стиральной машины. Я выбрал для примера, стиральную машину Bosch WAN20060OE. Её максимальная потребляемая мощность 2300 Вт. Для стиральной машины нужно сделать отдельную группу со своим автоматом защиты и УЗО. Отдельная группа защиты означает, что розетка стиральной машины должна питаться электрическим кабелем, идущим от квартирного щита и защищаться отдельным автоматом защиты и желательно, отдельным УЗО.

Расчёт по току:

Делим 2300 Вт на 220 Вольт и получаем силу тока цепи равную 10,45 Ампер. Здесь округляем в меньшую сторону, так как напряжение может быть 220-230 В. Получаем ток данной цепи 10 Ампер. По таблице смотрим сечение кабеля. Оно равно 2,5 мм2, для меди. Алюминиевый кабель  в рассмотрение не берем.

Автомат защиты выбираем с запасом на 16 Ампер. УЗО выбираем на рабочий ток 10 или 16 Ампер. Ток срабатывания УЗО 30 мА. Для улучшения эргономии щита, пару автомат защиты+УЗО лучше заменить на дифференциальный автомат защиты (дифавтомат). Он выполнит обе функции защиты. Номинал дифференциального автомата защиты 16 Ампер. Длину необходимого кабеля промеряем рулеткой от места установки розетки до места установки автомата защиты. К этой длине прибавляем 10%.

Всё, расчет электропроводки в квартире для новой стиральной машины проведён.

Видеообзор: Как разделить по группам электропроводку в квартире или доме,схемы и примеры

Как самому сделать электропроект

Как сделать разводку электропроводки в квартире

Создайте свой собственный жгут проводов: давайте сделаем это проще

Дениз Хант​

•

1 сентября 2022 г. ose George​

Сборка жгута проводов, несомненно, трудная и трудоемкая задача. Если вы хотите настроить жгут двигателя или улучшить его внешний вид, подробного руководства нет. Каждый жгут проводов уникален, поэтому вы должны следовать разным подходам в каждом случае. Тем не менее, основная конструкция и процедуры одинаковы. Сегодня в этой статье мы узнаем, как собрать жгут проводов.

Содержание

• Соберите необходимые инструменты
• Измерьте необходимую проводку
• Выполните подключение
• Выберите правильные компоненты жгута проводов
  • • Автоматический выключатель :
• Составление плана
• Заключение

Подберите нужные инструменты

Как раз то, что вам нужно для выполнения этой работы по монтажу проводов, — это правильно подобрать инструменты, что сделает вашу работу более управляемой.

Во-первых, выберите инструменты для зачистки проводов хорошего качества. Инструмент для зачистки проводов имеет несколько отверстий, поэтому вы можете использовать провода разного сечения. Вы можете безопасно разрезать изоляцию проводов, не повреждая жилы проводов.

Во-вторых, в списке есть инструмент для обжима проводов, необходимый для беспаечных соединений. Большинство кримперов имеют 2-3 секции на носу, что позволяет им вписываться в проушины различных размеров.

Затем выберите паяльник, который вам понадобится для сращивания проводов и закрепления разъемов, которые невозможно обжать. Паяльник должен иметь конструкцию, подходящую для проводки и электроники. Также он имеет слабоактивную сердцевину из смолы, с помощью которой можно очистить провод во время нагрева и удалить окисление и коррозию, если таковые имеются. В результате вы можете создавать прочные соединения, используя меньшее тепловое и электрическое сопротивление.

Другие инструменты, которые могут вам понадобиться:

• Проволочная щетка: для удаления сильной коррозии, смазки или масла перед пайкой
• Ом/вольтметр: для измерения сопротивления или уровней напряжения в ваших цепях наличие силы в курсе.
• Термоусадочная трубка: изоляция соединений проводов от внешних элементов. Вы можете вставить эту трубку в разъем или паяное соединение, которое постоянно сжимается при применении фена.

Изображение: жгут проводов с питанием

Измерьте необходимую проводку

Заводской жгут содержит всю проводку для всех стандартных электрических компонентов, таких как фары, звуковые сигналы, стеклоочистители, музыкальные системы и т. д. Однако, если вы добавите современные электрические или электронные компоненты в свой автомобиля, необходимо искать подходящий провод.

Размер провода:  Вы измеряете провод по его калибру. По мере уменьшения номера калибра проволока становится больше. Вы можете решить, какой калибр провода вам нужен, исходя из силы тока, потребляемого проводом, и длины провода между аксессуаром и источником питания. Если потребляемый ток более обширен, вам нужен провод большего сечения, чтобы правильно получать мощность от источника.

Запомни одну вещь; по мере увеличения длины провода вы заметите более высокое падение напряжения. Вы можете компенсировать это падение напряжения на длинных проводах, увеличивая размер провода. Основное эмпирическое правило гласит, что для обеспечения максимальной производительности падение напряжения должно составлять не более 0,5%.

9008 4 10

Калибр проволоки (AWG)	Диаметр проволоки (дюймы)
4-0	0,460 900 87
3-0	0,409
2-0	0,364
0	0,329
1	0,289
6	0,162
8	0,128
0,101
12	0,081
14	0,064
16 9008 7	0,054

                                     0003

Материал провода: Провод обычно состоит из алюминия или меди. Если вы строите жгут проводов для автомобилей, вы должны выбрать многожильный медный провод для более высокой проводимости и гибкости.

Цвет провода: Хотя цвет провода может показаться неважным, он становится важным при поиске неисправного провода в цепи. Цветовой код в проводке поможет вам без труда отследить неисправный провод.

Изображение: проводка автомобиля для подключения дополнительных электронных систем

Выполнение соединения

Вы можете использовать два типа разъемов, т. е. непаянные и спаянные. Припаянные разъемы полезны в больших проводах и при сращивании проводов. С другой стороны, вы можете использовать непаянные или обжимные разъемы во всех других проводах, поскольку они просты в использовании и обеспечивают надежное соединение. Разъемы без пайки имеют специальную цветовую маркировку, чтобы вы могли определить, для какого калибра провода они подходят.

Вы можете найти соединения без пайки в различных конфигурациях, например,

Соединители встык: Эти цилиндрические соединители идеально подходят для соединения двух проводов. При этом вы вставляете провода в оба конца разъема, а затем обжимаете их, чтобы завершить соединение.

Лепестковые соединители: Если вам необходимо часто снимать или обслуживать компоненты проводов, используйте пространственные соединители. Здесь разъемы «папа» и «мама» подходят к любому концу провода и образуют соединение. Чтобы удалить соединение, разъедините разъемы.

Кольцевые соединители: В этом случае для фиксации провода используются винтовые клеммы.

После сращивания рекомендуется использовать термоусадочную трубку. Термоусадочная трубка обеспечивает дополнительную защиту проводных соединений от короткого замыкания и внешних элементов. Кроме того, это также легко установить.

Выберите правильные компоненты жгута проводов

Электропроводка автомобиля требует уникальных компонентов для защиты ваших дорогих электрических компонентов. В основном, есть три ведущих устройства защиты от перегрузки, которые вы можете использовать в проводке.

Предохранители: Предохранители перегорают, когда от них поступает больше энергии, чем их номинал. Как правило, предохранители имеют номиналы в силе тока, такие как 3, 4, 5, 6, 7,5, 10, 12,5, 15, 20, 25 и 30 ампер. Выберите предохранитель с немного более высокой номинальной мощностью, чем у вашего электронного аксессуара.

Плавкие вставки: Вы также можете использовать специальные провода, называемые плавкими вставками. Эти провода изготовлены из сплава с более низкой температурой плавления, чем стандартная медная проволока. Вы можете соединить эту плавкую вставку с линией питания аксессуара. Всякий раз, когда в цепи есть токовая нагрузка, это звено плавится и предотвращает подачу энергии на дополнение.

Автоматический выключатель:

Автоматический выключатель выполняет ту же работу, что и два предыдущих. Они отключают подачу питания к электронному аксессуару в случае силовой нагрузки. Однако, в отличие от предохранителя или плавких вставок, которые необходимо заменить, вы можете сбросить автоматический выключатель после восстановления пакета. Существуют автоматические выключатели с возможностью ручного и автоматического сброса. Кроме того, вы можете найти их с такими же номиналами силы тока, что и предохранители.

Помимо этих защитных компонентов, вы также можете установить реле. Реле полезны, когда вашим электронным аксессуарам требуется более высокий ток, чем номинал стандартного переключателя питания. В основном, переключатели имеют номиналы ограниченных токов. Итак, если вы хотите установить какие-либо аксессуары послепродажного обслуживания, такие как топливный насос, электрический вентилятор или HID-фару, вам понадобится реле. Реле активируется через электрическую катушку, а переключатель управляет им. Когда вы замыкаете реле, на аксессуар не поступает ток.

Некоторые другие продукты, которые могут облегчить ваши задачи по подключению, включают тумблеры, выносные выключатели, панели переключателей и многоконтурные вспомогательные и главные блоки предохранителей.

Составление плана

Приступая к проекту электромонтажа, всегда полезно сначала составить план. Во-первых, разложите все провода и жгуты проводов, чтобы вы знали путь каждого провода. Схемы подключения также помогут вам увидеть, достаточно ли у вас проводов для сборки. Всегда располагайте блоки предохранителей в пределах досягаемости, например, центральную консоль и бардачок. Кроме того, поместите все реле, плавкие вставки, предохранители и автоматические выключатели между источником питания и принадлежностями.

Затем пометьте все провода названиями компонентов, к которым они будут подключаться, если они еще не были помечены. Если некоторые провода должны проходить через брандмауэр, не закрепляйте разъемы, пока не пропустите провода через брандмауэр.

Затем выберите точку рядом или на брандмауэре в качестве общей точки заземления жгута проводов. Выберите один из вариантов заземления шасси на отрицательной стороне автомобиля. Всегда используйте провод калибра 10 или выше для соединения заземления корпуса с общей землей.

Заключение

Ключом к сборке жгута проводов является сохранение спокойствия и организованности в процессе сборки. Если вы не можете разобраться в технических тонкостях изготовления подвески, приходите к нам. Cloom является ведущим поставщиком высококачественных жгутов проводов и кабельных сборок. Эксперты нашей команды обладают глубокими знаниями о технических и функциональных аспектах проводных сборок. Мы также можем предоставить вам индивидуальные ремни безопасности, которые идеально соответствуют вашим требованиям. Пожалуйста, не стесняйтесь связаться с нами в любое время.

Сборка жгута проводов двигателя

Видео по теме

Если вам нужно настроить жгут проводов двигателя или просто улучшить его внешний вид, мы предлагаем альтернативу покупке дорогих жгутов вторичного рынка. Имейте в виду, что это не исчерпывающее руководство по сборке жгутов проводов; вместо этого мы покажем вам несколько основных шагов по правильному восстановлению/очистке жгута проводов двигателя с использованием ряда продуктов DEI.

Если вы уже заметили, жгут OE был обшит изолентой и пластиковым ткацким станком. Да, это экономически выгодно с их стороны, но, честно говоря, выглядит не очень хорошо. Разрезной ткацкий станок в заводском стиле раздражает своим громоздким внешним видом, в то время как изолента со временем «смоет» клей и отклеится, оставив липкие следы, которые неприятно удалять.

Прежде чем браться за этот конкретный самодельный проект, важно решить, будет ли это полномасштабная работа по перемонтажу проводки или простая уборка. Выполнение более трудоемких работ по прокладке проводов займет от нескольких дней до недели, поэтому, если это ваш ежедневный водитель, планируйте соответственно. Потратив некоторое время на изучение различных способов сделать жгуты проводов более чистыми и тонкими, мы решили полностью сплести жгут в термоусадочную трубку (без швов). Мы начали с того, что потратили некоторое время на то, чтобы снять рулон старой жирной липкой электроизоляционной ленты с жгута проводов двигателя Subaru STI.

Восстановление жгута проводов

Важно использовать надлежащие инструменты: хороший набор инструментов для зачистки проводов и кусачек, паяльник, термофен, термоусадочную пленку, инструменты для снятия изоляции и самовулканизирующуюся ленту. Всегда держите под рукой руководство по обслуживанию оригинального оборудования, чтобы получить доступ к схемам электропроводки для вашего автомобиля точного года выпуска и модели/подмодели из-за различий в электропроводке между моделями. Отремонтируйте все изношенные провода перед повторной обмоткой.

Задокументируйте текущую проводку/зажимы и прокладку с подробными фотографиями до снятия жгута проводов. При необходимости используйте малярную ленту и/или стяжку для разделения проводов и пометьте каждое соединение перед фотографированием для дальнейшего использования, чтобы отслеживать ваши успехи. Самое главное, не начинайте с простого разрыва жгута двигателя! Тщательно планируйте маршрут атаки, разбираясь в запутанных проводах. Правильно измерьте длину каждого провода, а также то, как они проложены, чтобы убедиться, что готовый жгут будет правильно установлен без каких-либо проблем.

Термоусадочная пленка выглядит чистой, без швов, никогда не отклеится и не порвется. Термоусадочная трубка DEI соответствует требованиям военного стандарта, выдерживает прямое нагревание до 275 градусов по Фаренгейту и не распространяет горение. Это соответствует или превосходит гофрированную форму, которую вы обычно видите на жгутах двигателя.

Высокотемпературные термоусадочные трубки DEI

Высокотемпературные термоусадочные трубки DEI могут использоваться для изоляции проводов, сращивания проводов, соединений и клемм и соответствуют функциональным свойствам материала DTL-23053/5C. Гибкая полиолефиновая трубка профессионального класса, соответствующая военным стандартам, обеспечивает превосходную электрическую изоляцию, защиту от грязи, пыли, растворителей и посторонних материалов, а также снимает напряжение. Имея коэффициент усадки 3:1 и устойчивость к температуре от -67 до 275 градусов по Фаренгейту, термоусадочные трубки DEI являются альтернативой гофрированному пластику, который со временем вызовет «растирание» проводов внутри кабелепровода. Провода лучше всего плотно обернуть термоусадкой, чтобы они не терлись друг о друга. Простой способ ускорить процесс — использовать провод, прикрепленный к ленте, удерживающей основные провода, чтобы протянуть их через термоусадочные трубки.

Противопожарная лента DEI

Противопожарная лента представляет собой неклейкую ленту из силиконового каучука, которая является самосклеивающейся, самоотверждающейся и образует постоянный водонепроницаемый барьер, выдерживающий прямое непрерывное нагревание до 475 градусов по Фаренгейту. Нам нравится тот факт, что у вас не остается липкого остатка при снятии оболочки с проводов. В сочетании с противопожарными рукавами DEI или защитными рукавами для шлангов они представляют собой отличную изоляционную альтернативу виниловым лентам и могут использоваться для обертывания жгутов проводов, а также для покрытия и защиты мест сращивания проводов. Проблемные части жгута, такие как вилки брандмауэра, которые слишком велики, чтобы надеть термоусадочную оболочку на провода, можно повторно обернуть ткацким станком / лентой или неклейкой лентой из силиконовой резины, как мы использовали на фотографии слева.

Противопожарный рукав DEI

Противопожарный рукав, изготовленный из термостойкого плетеного стекловолокна, вплетенного в рукав и сильно покрытого 100-процентным силиконовым каучуком на основе оксида железа, обеспечивает максимальную теплоизоляцию и защиту от прямых солнечных лучей. нагрейте до 500 градусов по Фаренгейту непрерывного/2000 градусов по Фаренгейту прерывистого тепла. Противопожарный рукав помогает изолировать проводку, шланги, масляные/тормозные/трансмиссионные магистрали, а также может использоваться для связывания и защиты шлангов, электропроводки и многого другого. Чтобы рассеять тепло, мы обернули провода катушки зажигания рукавом DEI Fire, который оказался рядом с входной трубой турбокомпрессора.

Fire Wrap 3000

Изготовлен из того же материала, что и Fire Sleeve, но с удобной застежкой на липучке по краю. Просто оберните Fire Wrap 3000 вокруг проводов, кабелей или шлангов, не отсоединяя их. Мы планируем закрыть большие жгуты на прямом пути от турбокомпрессора и даунпайпа после того, как будет установлен наш недавно отремонтированный двигатель.

Использование этикетировщика может помочь идентифицировать свечи зажигания при их установке на двигатель. Вы можете сделать еще один шаг и использовать прозрачную термоусадку для защиты этикеток.

Мы думаем, что результаты довольно хорошие и выглядят очень аккуратно, но судить вам.

Trending Pages

• 2023 Rivian R1T Dual-Motor Performance Первый тест: та же картинка

• Genesis GV90 2026: новый флагман для нового люксового бренда

• 2025 Dodge Stealth: все о 3 Замена ряда Durango

• Acura Integra Type R 2001 г. по сравнению с Honda Civic Type R 2023 г.: круг замкнулся

• 2024 Volkswagen Atlas First Drive: больше американского для американцев эз |
