Как разобрать стиральную машину Самсунг своими руками

Причин, почему пользователю необходимо разобрать стиральную машину Самсунг, может быть несколько. Мы не будем углубляться в обстоятельства, побуждающие начать этот процесс, а лишь подскажем вам, как это сделать правильно. Очень важно приступать к работе, имея полное представление о ней, ознакомившись с элементарной техникой безопасности. Алгоритм действий и последовательность разборки машинки Samsung будут подробно описаны в данной статье.

Перед началом работ

Процесс разборки стиральной машины-автомата не такой замысловатый, как может показаться на первый взгляд. Всю работу можно выполнить своими руками, не прибегая к помощи мастеров. Отдельное внимание стоит уделить подготовке к предстоящему процессу. Итак, что необходимо сделать на подготовительном этапе?

1. Обесточить бытовой прибор.
2. Слить остатки воды из бака и патрубков.
3. Подготовить набор инструментов.
4. Выбрать место, на котором будет происходить разборка.

К выбору места для проведения всех манипуляций стоит подойти ответственно. Во-первых, оно должно быть достаточно просторно, во-вторых, хорошо освещаемо. Агрегат содержит как крупные, так и мелкие детали, свободное пространство будет необходимо для складирования габаритных частей автомата и свободного перемещения вокруг агрегата. Подробнее обговорим, какой инструмент нужно приготовить. Набор совершенно стандартный, никаких «диковинных» штучек отыскивать не нужно. Понадобятся:

• отвертки различного размера;
• головки разного диаметра;
• пассатижи;
• небольшой молоток.

В процессе вам пригодятся несколько тряпочек, специальный раствор WD-40, с его помощью можно будет снять плохо откручивающиеся гайки, герметик и смазку ШРУС. Не лишним будет и смартфон со встроенной камерой, запечатлев на фотографиях ход работ, места крепления контактов, вам будет проще собрать машинку обратно.

Снимаем внешние элементы

Разбирая стиральную машинку Самсунг своими руками очень важно строго соблюдать порядок работ, заданный инструкцией. На начальном этапе необходимо открутить верхнюю крышку агрегата. Сделать это достаточно просто, обойдите машинку сзади и открутите два болта, удерживающих стенку.

Снятую крышку откладываем в сторону, чтобы она не мешала осуществлять дальнейшие действия. Убрав верх машинки, вы можете увидеть ее внутреннюю «начинку». Чтобы осмотреть шкив или ремень привода следует аккуратно сдвинуть противовес в свою сторону.

Следующий шаг – снятие лотка-дозатора для моющих средств. Зажав фиксатор контейнера, потяните его на себя. Можно приступать к удалению уплотнителя – манжеты, опоясывающей люк. Возьмите отвертку, слегка подденьте стопорное кольцо и снимите его с манжеты. Главное, осуществлять это действие тщательно и не спеша, резинка достаточно хрупкая, при слишком резких движениях она может порваться. Уплотнитель заправляется внутрь стиралки, так он не будет мешаться.

На третьем этапе необходимо отсоединить панель, расположенную снизу передней стенки корпуса. Она обеспечит вам свободный доступ к сливному фильтру и шлангу, служащему для аварийного спуска воды.

Накладка удерживается небольшими защелками, и убрать её достаточно легко.

Приступаем к снятию электронного модуля. Здесь все тоже довольно просто. Открутите винты крепления, надавите кончиком отвертки на защелки и плавно отделите управляющий блок от корпуса стиралки.

Доступ к передней стенке машинки-автомата Samsung получен. Чтобы открепить ее от корпуса предстоит выкрутить 7 удерживающих болтов. Отделив переднюю панель, можно считать, что процесс снятия внешних элементов полностью завершен.

Вынимаем внутренние детали

Далее по инструкции следует переходить к выемке из корпуса СМА барабана и бака. Данный процесс – наиболее трудоемкий в процессе разбора стиралки, его лучше производить не в одиночку, а заручившись поддержкой члена семьи. Прежде чем достать бак, обязательно отсоединить провода питания, соединяющие его с нагревательным элементом и открепить идущие к бачку трубки. После – отсоединить электропровода от мотора машинки.

Затем предстоит убрать противовесы и положить их в сторонку. Наконец, выполнив все перечисленные действия, можно вынимать бак с барабаном. Открепите его от амортизационных пружин. После того, как вы сняли все амортизаторы, можно подозвать помощника и сообща извлечь бачок. Осталось совсем немного – отделить от него двигатель стиралки, перед этим сняв ремень привода.

Отдельное внимание хотелось бы уделить ситуации, когда возникла необходимость заменить подшипник. Такой ремонт относится к категории сложных. Прежде чем приняться за его исполнение, следует реально оценить свои возможности и познания в этой области.

Вся трудность в том, что в большинстве моделей СМА бак неразборный, представляет собой монолитную деталь. И чтобы разобрать его, придется распиливать элемент, затем герметизировать и склеивать обратно. Если вам повезло, и заводом-изготовителем именно в вашей стиралке предусмотрен разборный бачок, все будет намного проще – достаточно лишь открутить удерживающие винты и разъединить две половинки элемента.

Разделив бак на две части, вы получите доступ к барабану, на его валу расположен подшипник. Чтобы открепить его используется специальный съемник, но при отсутствии такого инструмента деталь можно аккуратно сбить молоточком.

После того, как подшипник отцеплен, на вале необходимо зачистить посадочное место и внимательно проверить его на износ. Когда отклонений нет, можно устанавливать новый подшипник.

Важно! Осуществляя разборку СМА необходимо фиксировать ход выполнения операций, а наиболее сложные работы, например, замену подшипника, лучше всего доверить профессиональным ремонтникам.

Ознакомившись с данным руководством к действиям можно смело приступать к снятию деталей машинки-автомата. Имея на руках необходимый набор инструментов, обладая минимальными познаниями в ремонтных работах, вы без проблем правильно произведете разборку стиралки.



• Поделитесь своим мнением — оставьте комментарий

алгоритм разборки и последующей сборки машинки-автомат Samsung своими руками

Стиральные машины Самсунг – это надежная и долговечная бытовая техника, но приборов, которые никогда бы не выходили из строя просто не существует.

Если случается поломка, требуется замена деталей, а для этого стиральную машинку Самсунг нужно разобрать.

О том, как правильно разобрать и собрать обратно стиральную машину Самсунг, читайте в статье.

Содержание

• Подготовка к разборке
• Схемы устройства стиралок Samsung
• Особенности процесса
  • Машинка-автомат с фронтальной загрузкой
  • С вертикальной
• Как собрать?
• Возможные трудности
• Видео по теме статьи
• Заключение

Подготовка к разборке

Прежде чем приступить к основной процедуре, нужно выполнить несколько подготовительных мероприятий.

Они включают в себя 3 основных этапа:

1. Вынести аппарат из ванной комнаты, так как разбирать его в узком помещении очень сложно. Кроме того, комната должна хорошо освещаться. Место предстоящих работ нужно застелить тряпками или газетами, чтобы не испортить напольное покрытие (если работы планируется проводить в квартире).
2. Подготовить инструменты.
3. Подготовить сам прибор к предстоящему ремонту.

Чтобы полностью разобрать стиральную машину, потребуется следующий набор инструментов:

• отвертки или шуруповерт;
• гаечный и шестигранный ключ;
• пассатижи;
• мультиметр;
• молоток;
• цветные маркеры;
• смазка WD-40;
• герметик;
• тряпка.

Иногда возникает необходимость распила бака, например, чтобы получить доступ к крестовине. В этом случае не обойтись без:

• ножовки,
• дрели,
• сверла,
• саморезов и болтов.

Заранее нужно позаботиться о возможности проведения фото- или видеосъемки всего рабочего процесса. Это позволит правильно собрать аппарат после ремонта.

Подготовка самой машинки предполагает прохождение следующих этапов:

1. Отключить питание прибора. Разбирать машинку, подключенную к электросети недопустимо.
2. Отсоединить шланг залива и слива воды.
3. Извлечь сливной фильтр и слить находящуюся в нем воду. Если он загрязнен, его можно почистить.
4. Расположить аппарат в удобном месте.

После того, как все подготовительные работы будут завершены, нужно изучить схему устройства стиральной машины. О том, как устроена стиральная машина Самсунг, можно узнать из этой статьи.

Схемы устройства стиралок Samsung

Схемы устройства стиральных машин Самсунг могут иметь незначительные различия, в зависимости от модели. Однако общие комплектующие всегда одни и те же. Схема изображена на рисунке:

Основные элементы стиральных машинок Самсунг:

• передняя панель, задняя стенка, верхняя крышка и дно прибора — все они фиксируются с помощью болтов;
• выдвижной лоток для моющих средств;
• панель с программами;
• барабан, муфта, бак;
• противовесы — чаще всего их два, располагаются они в верхней и в нижней части стиральной машины;
• двигатель;
• рессоры;
• насос;
• ТЭН;
• прессостат.

Помимо основной схемы стиральной машины, есть еще электронная схема, которая пригодится при проверке целостности проводов и узлов. Она представлена на рисунке:

Особенности процесса

В зависимости от типа загрузки, будут отличаться способы разбора стиральных машин. Если процедура выполняется впервые, нужно строго следовать инструкции, чтобы не испортить прибор.

Машинка-автомат с фронтальной загрузкой

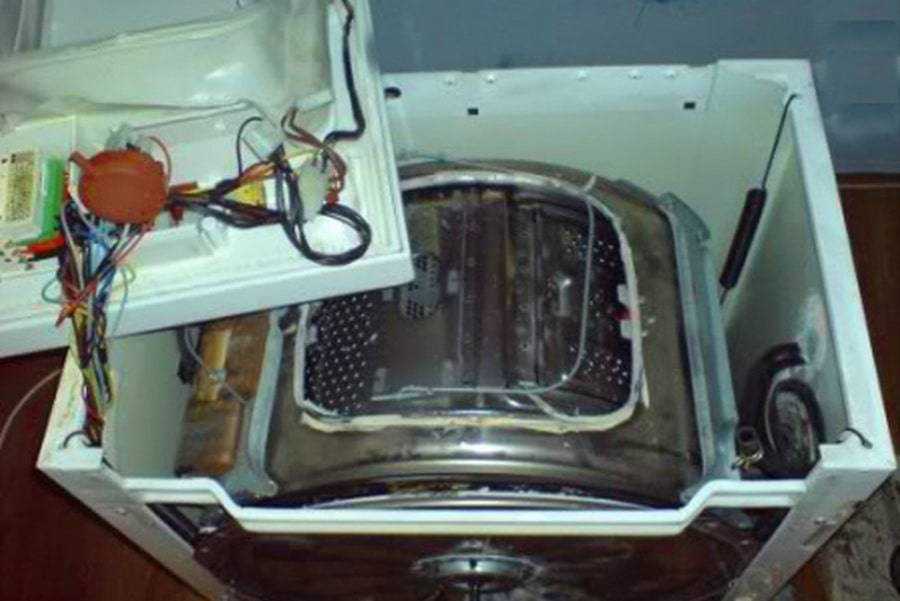

Начинать разборку нужно с демонтажа верхней крышки. Для этого откручивают 2 винта, которые располагаются на задней стенке прибора. Крышку отодвигают назад на 15 см и поднимают.

Дальнейший алгоритм действий:

1. Демонтаж бункера и панели управления. Для начала нужно убрать бункер распределителя моющих средств. Для этого необходимо нажать на фиксатор, располагающийся у основания бункера и снова потянуть емкость на себя. Выйдет он легко, особых усилий прилагать не нужно. За бункером можно обнаружить крепежи, держащие панель управления. Их откручивают: спереди расположены 2 винта и 1 винт находится справа. Отделяют панель с помощью отвертки, поддев ее с левой стороны.
2. Демонтаж передней панели. Ее нужно потянуть за нижний край, чтобы освободить от верхних защелок. Затем панель аккуратно отодвигают на себя, но без резких движений. Сзади можно обнаружить множество проводов, Вытаскивать их нужно по одному, отщелкивая фиксаторы.
3. Снятие нижней панели. Она зафиксирована 3 защелками. Ее удобно поддеть шлицевой отверткой, просунув инструмент в имеющуюся щель. Сначала ее отодвигают по центру, а затем по краям, после чего панель легко отходит.
4. Снятие лицевой панели, на которой расположена дверца. Она фиксируется на 2 самореза снизу и на 2 самореза сверху. Их выкручивают. В результате панель будет держаться на маленьких крючках.
5. Демонтаж уплотнителя. Если открыть дверцу, можно обнаружить, что она соединена с резиновой деталью. Фиксирующее кольцо манжеты подцепляют плоской отверткой и слегка тянут на себя.

   За ним будет располагаться стягивающий металлический хомут в виде пружины. Нужно найти его защелку и разомкнуть ее с помощью плоской отвертки.

   Затем проходятся ею по всей окружности кольца, чтобы отсоединить его. Работать с инструментом нужно осторожно. В противном случае порванную манжету придется менять.

6. Демонтаж задней панели. Этот процесс не составит труда. Достаточно извлечь 4 самореза, которыми она прикручена.
7. Отсоединение шлангов. Они ведут к баку машины (заливной и сливной), к прессостату и к лотку для порошка.
8. Отключение проводов, ведущих к ТЭНу и температурному датчику. Сам нагреватель располагается в передней нижней части бака, под барабаном. Чтобы извлечь его, нужно выкрутить гайки. После этого ТЭН легко выйдет из гнезда. Снимая провода, нужно отметить цветными маркерами их место расположения.
9. Демонтаж противовесов. Их в стиральной машине 2: над баком и под ним. Крепятся они с помощью болтов. Так как грузы тяжелые, снимать их нужно аккуратно.
10. Чтобы извлечь бак, потребуется помощь. Одной парой рук справиться сложно. Сначала нужно отсоединить амортизаторы, а затем аккуратно снять бак с пружин и вытащить его. После этого снимают ремень и мотор. В завершении демонтируют шкив, открутив срединный болт. Если он заржавел, его смазывают WD-40.
11. Внутри барабана находятся подшипники. Чтобы снять их, бак нужно разобрать. Если он спаян, его пилят ножовкой. Этот процесс очень трудоемкий и не все мастера берутся за такую работу. В этом случае проще приобрести новый барабан. При условии, что бак разборный, замена подшипников не составит особого труда.

Выполнив указанную последовательность действий, можно полностью разобрать стиральную машину.

С вертикальной

Разобрать машинку с вертикальной загрузкой сложнее. Встречаются такие приборы в России редко.

Порядок действий следующий:

• открутить винты, расположенные по бокам;
• сдвинуть блок в свою сторону;
• отсоединить все провода;
• извлечь панель стиральной машинки.

Дальнейший разбор прибора проводится по тому же типу, что и стиральной машины с фронтальной загрузкой: снимают лоток, панели, хомут. Завершается процесс снятием барабана, заменой или ремонтом вышедших из строя деталей.

Как собрать?

Собрать стиральную машинку Самсунг не сложно, если снять все действия на фото. Монтаж осуществляется в обратном порядке.

Обязательно фиксируют все провода и шланги. Прикручивая детали, нужно проверять, чтобы они не болтались, а надежно крепились.

Если хотя бы одна комплектующая будет пропущена, либо зафиксирована неправильно, прибор не сможет нормально функционировать. Поэтому так важно поставить все на свои места.

Возможные трудности

Во время разбора стиральной машины можно столкнуться со следующими трудностями:

1. Порвалась проводка. При работе с проводами нужно действовать аккуратно, так как они очень хрупкие. Если случился обрыв, выполняют замену поврежденного элемента.
2. Была нарушена целостность манжеты. Чтобы этого не произошло, ее нельзя пытаться извлечь острыми деталями, например, ножом. Работать отверткой нужно осторожно.
3. Произошел обрыв болтов. Если они выкручиваются с трудом, необходимо прибегнуть к помощи WD-40.
4. Сломались патрубки или шкив.

Чтобы избежать мелких неприятностей и дополнительных трат, нужно разбирать стиральную машинку осторожно, не торопясь и стараясь не повредить детали.

Все о ремонте стиральных машин Самсунг — в этом разделе.

Видео по теме статьи

Как разобрать стиральную машину Самсунг, видео-инструкция:

Заключение

Разбор стиральной машины Самсунг – задача не простая, но справиться с ней можно, если подойти к делу ответственно.

Не следует нарушать последовательность действий, для уточнения места расположения деталей нужно использовать схему. Весь процесс работы необходимо фиксировать, чтобы потом без труда собрать прибор.

Как разобрать переднюю часть стиральной машины Samsung с фронтальной загрузкой

Вы ищете простой, но лаконичный способ получить доступ к передней части стиральной машины Samsung с фронтальной загрузкой?

Прежде чем мы приступим к устранению неполадок, не забудьте в первую очередь соблюдать принципы безопасности. Всегда отключайте электрические приборы перед работой с ними. Будьте осторожны с острыми краями, поднимайте тяжелые предметы и держите наготове полотенца и ведро на случай разлива воды.

• Удалите два винта, расположенные сзади верхней панели.
• Сдвиньте верхнюю панель назад и снимите ее, стараясь не допускать острых краев.

На этом этапе, если вам необходимо заменить панель управления и дисплей, вам необходимо сначала снять панель управления. Как?

• Вытяните лоток диспенсера.
• Нажмите на выступ, расположенный сзади, чтобы освободить и снять лоток диспенсера.
• Найдите и снимите крепежные винты дозатора, сдвиньте дозатор к задней части машины и снимите панель управления сверху.
• Отсоедините 2 жгута проводов, чтобы полностью освободить панель.

Читайте дальше, чтобы получить доступ к компонентам, расположенным немного глубже в вашей машине.

• Чтобы завершить снятие передней панели, используйте пару острогубцев, чтобы удалить удерживающую проволоку, которая удерживает на месте уплотнение крышки дверцы.
• Снимите уплотнение с края передней панели.
• Выкрутите два винта, которые крепят дверную защелку на месте.
• Откройте и снимите дверцу доступа к фильтру и освободите дренажную трубку от удерживающего выступа.
• Теперь отверните винты, расположенные внутри корпуса фильтра.
• Наклоните стиральную машину назад и поместите какой-либо предмет под переднюю часть стиральной машины для поддержки.
• Удалите два винта, расположенных внизу. Это два винта, которые крепят переднюю панель.
• Если вам необходимо получить доступ к узлу насоса, отсоедините фиксатор провода узла от основания.
• Наклоните стиральную машину, снимите опору и осторожно опустите стиральную машину на землю.
• Удалите крепежные винты, расположенные в верхней части передней панели.
• С помощью шлицевой отвертки снимите переднюю панель с рамы.
• Снимите шланг рециркуляции с удерживающих скоб на панели.
• Теперь снимите переднюю панель, чтобы получить доступ к таким компонентам, как узел насоса и амортизаторы переднего бака.

Соберите стиральную машину, следуя инструкциям выше в обратном порядке или читайте дальше.

• Совместите прорези на передней панели с выступами в основании.
• Замените и закрепите шланг рециркуляции в удерживающих скобах.
• Дважды проверьте, что узел дверной защелки находится внутри шкафа.
• Зафиксируйте верхнюю половину панели на месте.
• Замените верхние винты.
• Поднимите и поддержите переднюю часть стиральной машины, чтобы заменить нижние винты.
• Снимите опору и опустите прибор на землю.
• Замените винты в корпусе фильтра.
• Закрепите дренажную трубку под фиксатором.
• Установите на место дверцу доступа к фильтру и защелкните ее.
• Выровняйте защелку передней дверцы и замените крепежные винты.
• Совместите уплотнитель чехла с краем передней панели.
• Замените панель управления и подсоедините жгуты проводов.
• Вставьте выступы, расположенные в нижней части панели, в соответствующие пазы и зафиксируйте верхнюю половину панели на месте.
• Переместите дозатор и замените крепежные винты.
• Установите лоток на место.
• Переместите верхнюю панель, совместив край панели с выступами, расположенными на опорном кронштейне, и сдвиньте ее вперед.
• Вкрутите винты в заднюю часть панели.
• После того, как стиральная машина будет полностью собрана, снова подключите шнур питания к соответствующему источнику электроэнергии.

Запустите стиральную машину, чтобы убедиться, что ремонт прошел успешно.

Совместное использование

Как отремонтировать стиральную машину Samsung

Компания Samsung производит высококачественные стиральные машины, опираясь на многолетний опыт компании в области бытовой техники. Однако иногда машины ломаются и выдают коды ошибок. Когда они это сделают, вам нужно знать, что делать и как решить проблему.

В этом руководстве мы расскажем о причинах поломок стиральных машин Samsung, связанных с ними кодах ошибок и о том, что вы можете сделать, чтобы решить проблему.

Данное руководство относится к следующим моделям Samsung:

• Стиральные и сушильные машины — модели WW и WD
• Стиральные машины от 6 до 12 кг — 60, 70, 80, 90, 10 и 12
• Модели с 2013 г. – F, H, J, K, M, N, P, Q
• Модели всех серий – 5, 8 и 9
• Модели всех скоростей отжима – 8, 0, 2, 4 и 6
• Модели любого дизайна и цвета — G, A, I и т. д.
• Модели всех стран происхождения — США, LP, ZA, AX и т. д.

Стиральные и стирально-сушильные машины Samsung могут столкнуться с целым рядом неудачи. К ним относятся:

Проблемы со сливом воды

Проблемы со сливом воды возникают, когда вода больше не сливается должным образом из прибора, скапливаясь в барабане. Если у вас старая машина, код ошибки E2. Для новых машин это 5E.

Если стиральная машина не работает, сделайте следующее:

1. Проверьте фильтр дренажного насоса. Обычно вы можете найти это в передней части машины. Нажмите на панель доступа, чтобы открыть ее, отвинтите крышку фильтра и осмотрите фильтр на наличие мусора, в том числе скопившегося ворса, монет, заколок для волос и т. д. Удалите мусор и выпрямите вручную.
2. Включите отжим, чтобы слить оставшуюся воду. Если вода не сливается, обратитесь в службу поддержки Samsung.

Ошибки перегрузки по току

Иногда стиральная машина Samsung потребляет слишком много энергии от сети, что приводит к ошибке с кодом 8E.

Увидев этот код, примените следующее исправление:

1. Выключите стиральную машину на стене и подождите полминуты.
2. Снова включите машину и начните новый цикл стирки.
3. Если прибор снова выдает ошибку перегрузки по току, обратитесь в сервисную службу.

Ошибка подачи воды

Стиральные машины используют водопроводную воду для каждого цикла стирки. Когда стиральная машина обнаруживает слишком мало воды, она выдает ошибку E4 (E1 на старых машинах).

Примените следующее исправление:

1. Убедитесь, что подача воды включена
2. Убедитесь, что давление воды достаточно для питания устройства (минимум 0,5 бар).
3. Убедитесь, что водяные шланги, питающие машины, не перегнуты.
4. Осмотрите входные фильтры для воды рядом с уровнем воды, чтобы убедиться, что они не заблокированы.
5. Если вы не можете обнаружить какие-либо проблемы с подачей воды, обратитесь в службу поддержки клиентов Samsung.

Проблемы с кнопкой питания

Компания Samsung пытается производить надежные кнопки, способные выдерживать многократные нажатия из года в год. Однако иногда они могут становиться темпераментными. Если есть проблема с кнопкой питания, ваше устройство выдаст код ошибки bE1 (12E на более старых моделях).

Вот исправление:

1. Убедитесь, что вы не удерживали кнопку слишком долго. Выключите стиральную машину на стене, подождите несколько секунд, а затем снова включите ее.
2. Если ошибка не устранена, проверьте, не залипают ли какие-либо кнопки на передней панели устройства и не застряли ли они во включенном или выключенном положении.
3. Отключите стиральную машину от сети и протрите кнопки влажной тканью.
4. Если решить проблему не удается, обратитесь в службу поддержки Samsung.

Низкий уровень воды во время стирки

Стиральные машины Samsung оснащены датчиками, которые позволяют им определять уровень воды во время стирки, чтобы обеспечить его оптимальный уровень. Если уровень низкий, он может обнаружить слив или утечку, и машина выдаст код ошибки LE или LE1 (E9или 11E для более старых моделей).

Вот решение:

1. Убедитесь, что высота сливного шланга не меньше основания стиральной машины.
2. Если слив ниже, то поднимите его.
3. Проверьте, не скапливается ли вокруг машины вода, что может указывать на утечку.
4. Если вы видите скопление воды, проверьте, нет ли трещин на впускном и дренажном шлангах.
5. Если утечек нет, сбросьте бортовой блок управления, выключив питание, подождав 30 секунд, а затем снова включив.

Слишком много пены

Иногда стиральные машины Samsung выдают сообщение об ошибке «SUD», указывающее, что в барабане слишком много пены.

Устройства Samsung обычно решают эту проблему самостоятельно. Однако, если вы заметили обильное пенообразование, вы можете попробовать следующее:

1. Установите устройство в режим Eco Drum Clean или 90-градусный цикл хлопка без моющего средства (или загрузки).
2. Уменьшите количество моющего средства, которое вы используете перед стиркой.

Несбалансированный барабан

Стиральные машины Samsung прерывают циклы, если обнаруживают серьезную несбалансированность белья, выдавая код UE (E4 на старых моделях). Этот код не является ошибкой. Наоборот, это функция безопасности, предотвращающая повреждение оборудования и внутренних органов.

Чтобы решить эту проблему:

1. Перераспределите белье, убрав вещи и сбалансировав загрузку.
2. Убедитесь, что вы стираете только одежду, а не более крупные, тяжелые и твердые предметы.

Проблемы с двигателем

Во всех стиральных машинах Samsung для вращения барабана используется двигатель. Однако иногда они могут выйти из строя. Новые модели Samsung будут выдавать коды ошибок 3E, 3E1, 3E2, 3E3 и 3E4. Старые модели будут выпускать EA или EB.

Для устранения неисправности двигателя:

1. Выключите питание и подождите 30 секунд.
