устройство, разновидности и принцип работы

Для экономии места в коридорах и жилых комнатах применяется двухклавишный проходной выключатель. Прибор повышает комфортность управления источниками света из нескольких точек. Перед началом монтажа стоит спроектировать расположение проводки и ориентироваться на геометрию помещения.

Содержание

Особенности двухклавишного коммутатора
Конструктивные отличия
Как работает 2-х клавишный ПВ
Сфера использования
Разновидности приборов
По способу установки
По типу работы клавишной пружины
По способу коммутации элементов
Схема подключения
Подключение двух устройств из двух точек
Последовательность действий и общие требования
Инструменты и материалы
Сечение силового кабеля по мощности потребления группы
Соединение проходного двухклавишного выключателя для управления из 2-ух мест
Особенности распайки двухклавишного ПВ
Основные ошибки при установке переключателей

Особенности двухклавишного коммутатора

2-х клавишный проходной выключатель с подсветкой

Двухклавишный переключатель подсоединяется к схеме освещения через второй перекидной контакт каждого коммутатора с двумя кабелями между ними. Фактически прибор является сдвоенной одноклавишной моделью с четырьмя проводами. Электроцепь каждой жилы – автономный элемент осветительной линии, обеспечивающий запитку конкретной лампы без взаимодействия с остальными частями.

В зависимости от бренда на входах и выходах прибора присутствует от 2 до 4 клемм. К примеру, выпускаются выключатели с 1-й фазной клеммой, 1 выводной клеммой на лампочку, 4 клеммами для промежуточных кабелей.

Удобство двухклавишных моделей заключается в возможности активации света с разных углов комнаты.

Конструктивные отличия

Тыльная сторона выключателя

Конструктивно ДПВ является стационарными контактами корпуса и подвижного пружинного механизма качения. Для крепления контактных клемм и переключения предназначен пластиковый или керамический каркас. Контактов у прибора 4-6, некоторые бренды их нумеруют.

Тумблер производится с двумя клавишами без стандартных обозначений, но о его двойном назначении можно судить по разнонаправленным стрелкам. Кнопки в едином корпусе отличатся независимостью схем, что обеспечивает контроль двух линий освещения. Замыкание электрической цепи осуществляется автономно с 2 кнопок.

Как работает 2-х клавишный ПВ

Функционал двойного переключателя похож на работу одинарного. Основное отличие – в соединении двух одинаковых элементов в одном корпусе, что расширяет возможности устройства. При нажатии на клавишу выключателя происходит перекидывание контактов, замыкание цепи и зажигание лампочки. Расключение, т.е. переключение в обратном порядке обеспечивает размыкание цепи.

Алгоритм включения света производители указывают на клавишах стрелочками.

Сфера использования

Часто применяют проходной выключатель для длинных коридоров

Установка двойного проходного выключателя по причине коммутационной способности в 16 А допускается только для управления линией с нагрузкой до 3 кВт. Устройство применяется:

для управления светом в ванной и туалете с одного элемента;
регулирования яркости лампы на люстре;
включения/выключения светодиодной ленты натяжного потолка;
активации и отключения ночников;
создания освещения в комнате с несколькими лампами;
группового управления лампочками в холлах и коридорах.

Применение двойных переключателей обеспечивает экономию провода, направленного к одинарным моделям.

Разновидности приборов

Перед тем как подключать ДПВ нужно разобраться с классификацией. Знание особенностей монтажа, типа активации поможет правильно подобрать коммутатор.

По способу установки

Накладной проходной выключатель

Существует две разновидности:

Внутренние, или «утопленные». Располагаются в стене как элемент скрытой проводки. Кабель прокладывается в штробе или внутри ГКЛ. Чтобы подсоединить переключатель, понадобится дополнительно поставить в отверстие подрозетник для рабочей части. На него подводятся монтажные канавки.
Наружные. Устанавливаются в случае прокладки проводов в гофре или коробе поверх стены. На фарфоровых изоляторах в коробах не укладываются. Наружные выключатели оправданы в деревянных дачах, хозпостройках и подсобках.

Используйте наружные модели для временной проводки.

По типу работы клавишной пружины

Двухклавишный переключатель функционирует по таким принципам:

Сжатие: при надавливании на кнопку сила поступает на шарик, который сжимает пружину. Элемент скользит по оси качания коромысла, и двигаясь по его плечу, обеспечивает перемещение активного узла с контактами.
Растяжение: на клавише находится рамка, прижатая к основанию пружины. Деталь качается по оси, разрывая или создавая электроконтакт.

Вне зависимости от механизма переключается активная часть.

По способу коммутации элементов

Перекидной выключатель с винтовыми зажимами

Подключить ДПВ можно при помощи винтовых или безвинтовых зажимов.

При установке на винтовые зажимы основная сложность работ – отсутствие маркировки контактов. Для поиска входа понадобится индикаторная отвертка. Гнезда под фазу находятся вверху керамического корпуса. Перед подключением с проводов на 0,7 см снимают изоляцию.

На верхний контакт подводят фазу, вставляя зачищенный участок в зазор, образовавшийся при раскручивании винта. Два оставшихся контакта подсоединяют аналогично.

У безвинтовых моделей контакт проводников осуществляется при помощи токопроводящей арматуры. С провода снимается на 8-10 см длины изоляционный слой. Фазную жилу подкидывают на контакт входа вверху панели. Он определяется по маркеру 1 или L.

Зачищенную часть провода помещают в специальный проем. Фиксация происходит при помощи внутреннего пружинного узла. Остальные жилы без изоляционного покрытия устанавливаются в гнезда для контактов выхода.

Винтовые зажимы требуется периодически подтягивать.

Схема подключения

Схема подключения проходного выключателя из двух мест

Стандартная схема подключения двухклавишного проходного выключателя предусматривает наличие в помещении:

распредкороба на 10-30 см ниже линии потолка;
основного прибора – ДПВ;
светильников в двух комнатах.

После монтажа оборудования его нужно связать в единую систему следующим образом:

Выключить вводной квартирный автомат.
Найти в распределительном коробе двухжильный кабель с нулем и фазой.
Фазный провод из распредкороба вывести на неподвижный контакт входа.
Соединить при помощи еще двух фазных проводов неподвижные отводные контакты с патронами лампы.
На один контакт патрона подкинуть фазную жилу, на второй – нулевую и соединить ее с нулем питания в распредкоробке.

Соединение входных контактов допускается только фазой.

Подключение двух устройств из двух точек

Схема предусматривает обустройство двух групп лампочек в начале и в конце помещения для удобства управления. Распределительный короб с целью экономии кабеля ставится рядом со щитком.

Последовательность действий и общие требования

Штробление стен

Пошаговый алгоритм монтажа предусматривает подбор провода с расчетом сечения и длины, соединение проводов, распайку конструкции.

После подбора кабеля:

Перфоратором высверливаются отверстия в кирпичной или бетонной поверхности. Работают коронкой, отступив от потолка 15-20 см.
В вертикальном направлении на расстоянии 60-90 см от напольной поверхности просверливается ниша для 1-го подрозетника.
С противоположной стороны проделывается штроба под второй подрзозетник.
Кабель с большим сечением прокладывается от распредщитка к распределительному коробу.
Соединение проводов в распредкоробке методом пайки
От короба до переключателей организуется линия из 2-х проводов с 3-мя жилами. Их сечение должно быть меньше.
Для линии осветительных приборов применяются трехжильные кабели, уложенные согласно схеме.
Выполняются петли по 30-40 см под плафоны.
В распределительный короб и в подрозетики прокладываются концы кабеля.
Корпуса помещаются в ниши, крепятся на гипсовую смесь.

После застывания гипса с концов снимается изоляционный слой, производится соединение провода, подключение светильников и розеток.

Инструменты и материалы

Для установки понадобится приобрести распредкороб, 2 внутренних подрозетка под бетонную и кирпичную стену, 2 устройства ДПВ, элементы освещения. Монтаж переключательных приборов выполняется с использованием пассатижей, уровня, гаечных ключей, кусачек, канцелярского ножа, отвертки, клеммников, изоленты.

Сечение силового кабеля по мощности потребления группы

Монтаж двойного коммутатора осуществляется при помощи провода с 6-ю жилами. Допускается использовать разный тип маркировки – ВВГ, ПУНП, ВВП, MYN, но только с двойной изоляцией и медными жилами. Сечение изделий выбирается в соответствии с таблицей.

Мощность, кВт	Ток, А	Длина, м	Сечение, мм2
1	4,6	34,5	1
2	9	17,5	1
3	13,5	17,5	1,5
3,5	16	24,5	2,5
4	18	21,5	2,5
6	27	23	4
8	36,5	25	6

Несоответствие длины, суммарной мощности и сечения провода приведет к перегреванию контактов и повреждению сети.

Цвет проводов побирается на основании СНиПа, ГОСТА Р-50462-92 и гл. 1 ПУЭ:

нейтраль – синего или голубого цвета;
заземление – желто-зеленое;
фаза и точки ее коммутации – черный, красный.

Иногда разрешено применять белую фазу.

Соединение проходного двухклавишного выключателя для управления из 2-ух мест

Принцип подключения проходных выключателей

Реализовать схему подключения двухклавишного проходного выключателя на 2 точки целесообразно до работ по внутренней отделке комнаты. Она выполняется пошагово:

Проделывание штроб – одной от ПВ к распределительному коробу, двух – в обратном направлении, одной – от распредкороба до осветительных приборов.
Выбор проводников для участка от распредкороба до первого переключателя. Подойдут 2 кабеля с 3-мя жилами или 3 кабеля с 2-мя жилами.
Подводка двух жил для подачи напряжения на первый выключатель, а остальных четырех – на второй через распределительный короб.
Подсоединение на второй ДПВ в штробе 3-х двужильных кабелей. Две жилы следует направить к источникам света, оставшиеся 4 – на первое переключающее устройство.
Подключение на осветительный прибор 1-2 нулевых проводников.
Прокладка двухжильного кабеля питания к распределительному коробу.

Подбирайте размер короба так, чтобы в него поместилось 16 проводов минимум.

Особенности распайки двухклавишного ПВ

Соединительные клеммы WAGO

При выполнении схемы двухклавишного проходного выключателя необходимо продумать способ фиксации проводов. К популярным технологиям относятся скрутка с последующей пропайкой или сваркой концов.

Популярным способом крепления является крепление элементов проводки с пружинными зажимами на контактах. Для прочности электрического соединения и быстрой сборки целесообразно использовать:

Клеммы WAGO. Многоразовые зажимные фиксаторы, которые снимаются на время ремонта линии.
Зажимы Werkel. Находятся на концах контактов. По нажатию кнопки на клемме открывается отверстие. В него вставляется конец провода без изоляции.

Фазный конец подкидывается на первый контакт. Между ним и первым делают перемычку.

Основные ошибки при установке переключателей

Последовательное соединение ламп при повреждении элемента приводит к выходу из строя всей линии

В процессе подключения двухклавишных моделей выключателей новички допускают несколько ошибок:

Маленькая длина провода. В распредкоробе должно оставаться 15-20 см для скрутки.
На кабеле остается изоляция. С верхней части покрытие снимается почти полностью, с жил – на 3-5 см. Это нужно для удобства реализации схемы и качественной скрутки.
Лампочки подключаются последовательно. Параллельное подсоединение обеспечивает нормальную работу линии при перегорании одного элемента.
На ДПВ заводят нейтраль. Нужно брать фазу, чтобы предотвратить замыкание линии, приводящее к поломкам бытовой техники.
Распредкороб и подрозетники садят на гипс без завода концов кабелей. Прикосновение к оголенным проводам небезопасно.

Подрозетники стоит замаскировать декоративными панелями.

Двухклавишные модели переключателей – это автономные устройства в одном корпусе. Удобство их эксплуатации заключается в управлении светом из разных зон комнаты. Для правильного монтажа понадобится выбрать сечение провода и приобретать его с запасом по длине.

Выключатель накладной одноклавишный, двухклавишный . Оптовые цены, наличие на складах, доставка по РФ

Проводка открытого типа распространена не только в промышленных помещениях, но и в загородных деревянных домах, или местах, где устройство скрытой проводки невозможно или нерентабельно. Для управления работой потребителей в сети открытого типа используются специальные наружные модели одноклавишных или двухклавишных выключателей, которые крепятся непосредственно к поверхности стены.

Конструкция накладных выключателей

Механизм таких выключателей ничем не отличается от встраиваемых. Это тот же клавишный переключатель или ключ. Различие заключается в том, что накладной выключатель оснащается собственным корпусом, в отличие от встраиваемых моделей, которые устанавливаются в монтажные коробки. Эта особенность обеспечивает менее трудоемкий монтаж.

Наличие собственного корпуса имеет значительный потенциал для обеспечения защищенности. Именно поэтому большая часть наиболее защищенных моделей — накладные. Для обеспечения этого используются уплотнители между элементами корпуса и сальники на отверстиях для ввода кабелей.

Среди потенциальных покупателей распространено мнение о том, что любой накладной выключатель — защищенный. Это далеко не так, ведь конструктивные особенности, обеспечивающие защищенность определенного стандарта, регламентированы и имеются не у всех моделей накладных выключателей.

Количество клавишей накладных выключателях не превышает двух. Конечно, существуют модели с тремя клавишами, но их очень немного. Одноклавишный накладной выключатель — наиболее распространенная модель. К тому же, некоторые модели оснащаются подсветкой и индикацией. Между этими двумя понятиями есть разница. Подсветка работает в выключенном положении, облегчая поиск выключателя в темноте, а индикация указывает на то, что управляемая выключателем цепь находится в активном состоянии. Вторая функция нужна, когда потребитель расположен на значительном расстоянии или вне прямой видимости от выключателя.

Кроме того, под выключателем могут подразумеваться два разных устройства: двухпозиционный ключ (схема 1) и двухпозиционный переключатель (схема 6), каждый из которых может производиться в сдвоенном исполнении. Первый тип устройств способен только замыкать или размыкать определенную цепь, а второй — переключать напряжение с одной сети, на другую. Под проходными одноклавишными и двухклавишными выключателями для открытой проводки подразумеваются именно двухпозиционные переключатели, обеспечивающие возможность управлять потребителем из нескольких мест.

Монтаж накладных выключателей

Наружные выключатели предназначены для монтажа в электросетях открытого типа. Схема подключения в таком случае не меняется и полностью зависит от используемых потребителей и назначения выключателя. Чаще всего такой тип выключателей используется в деревянных постройках, где встроенную проводку организовать невозможно, в промышленных или подсобных помещениях или даже вне пределов помещения.

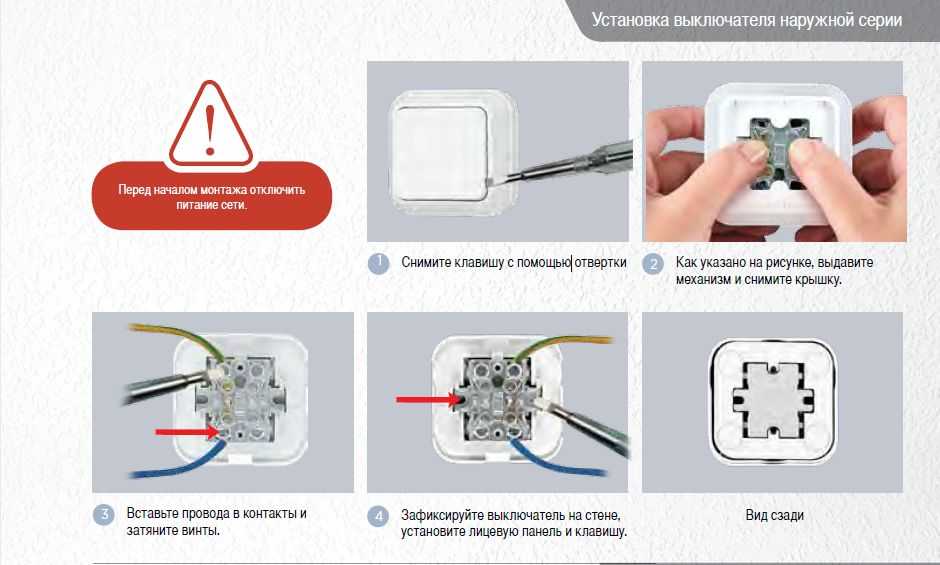

Для установки подобного устройства необходимо сначала снять клавиши, отделить основную часть корпуса и прикрепить ее к рабочей поверхности при помощи шурупов с дюбелями или другим способом. Затем подключить проводники (естественно, обесточенные и подготовленные) к механизму и поместить на место лицевую панель и клавиши. После этого выключатель готов к эксплуатации. Перед монтажом необходимо удостоверится в том, что его расчетная нагрузка соответствует параметрам сети и следить за соблюдением нагрузки в процессе эксплуатации.

Производители и коллекции

Модели накладных выключателей есть у многих производителей. Но особого внимания заслуживают серии LK Aqua и LK Standart от московской компании LK Studio. Эти модели доступнее зарубежных аналогов, а разницы в качестве нет. Снижение стоимости достигается за счет отсутствия дополнительных транспортных сборов и налогов зарубежных стран. Серия LK Aqua — это выключатели, защищенные по стандарту IP 54. Они отлично подходят для эксплуатации вне помещений.

LK Standart — это надежные механизмы в прочных корпусах для использования в помещениях. Специальные модели с текстурой сосны подойдут для деревянных интерьеров, а классические белые варианты отличаются большей универсальностью.

Таким образом, выключатель одноклавишный и двухклавишный для наружной проводки в функциональном плане не отличаются от встраиваемых. Большинство различий лежит в декоративной плоскости, защищенности и монтажа. Да, выпирающие из стены корпуса выключателей выглядят не так аккуратно, но иногда использовать иные модели недопустимо.

Двустороннее переключение света | Светильник

Здесь приведены пошаговые инструкции о том, как подключить двухстороннюю цепь освещения или заменить существующий односторонний выключатель на двустороннюю систему, это очень полезно на лестницах и т.

д., поскольку у вас может быть выключатель внизу и вверху лестницы.

Все электрические страницы предназначены только для информации! Введены новые правила электробезопасности в доме, пожалуйста, прочитайте этот документ, нажав здесь, прежде чем начинать какие-либо электромонтажные работы

Перед работой с любой электрической цепью необходимо убедиться, что она правильно изолирована и не может быть случайно включена снова. Пожалуйста, прочтите статью о процедурах безопасной изоляции, прежде чем выполнять какие-либо работы с электричеством. Если вы не уверены на 100% в том, что делаете, обратитесь к квалифицированному электрику. Строительные нормы постоянно меняются, и модификация вашей домашней электрики может противоречить новым правилам и может привести к аннулированию вашей страховки дома, если вы сомневаетесь, сначала проверьте!

Двустороннее переключение не так сложно, как кажется на первый взгляд, и должно быть достаточно простым, если вы будете следовать приведенным ниже схемам.

Провода заземления не показаны на всех фотографиях и схемах для ясности, но должны быть подключены ко всем клеммам заземления. Двусторонние выключатели света необходимы для двустороннего переключения, их можно определить, посмотрев на клеммы на задней стороне переключателя. Будет терминал Com (общий), терминал L1 и терминал L2.

Двухстороннее переключение со старыми цветами проводки-

На этой схеме показано двустороннее переключение. Существуют и другие способы подключения двухсторонней цепи освещения, но это, безусловно, самый распространенный и простой способ. Для этой схемы использовались старые цвета проводки, которые присутствуют в большинстве домов в Великобритании. Для установки двух- или трехпозиционного выключателя требуется трехжильный и заземляющий кабель, который должен быть проложен от первого выключателя света ко второму, а затем подключен, как показано на этой схеме. Первый переключатель — это переключатель, который содержит провод под напряжением и переключаемый провод под напряжением. На диаграмме показаны только отдельные цвета. В реальной жизни эти провода были бы покрыты внешней защитной оболочкой и включали бы оголенный провод заземления и назывались бы кабелем. Как показано на рисунке, на провода накладывали красную изоляцию или ленту, чтобы показать, что в какой-то момент они будут под напряжением. Теперь этот рукав будет коричневым. Соединения очень просты, и ниже на этой странице есть еще одно руководство.

Двустороннее переключение с новыми согласованными цветами-

Это та же диаграмма, что и выше, но с использованием новых согласованных цветов. Для установки двух- или трехпозиционного выключателя требуется трехжильный и заземляющий кабель, который должен быть проложен от первого выключателя света ко второму, а затем подключен, как показано на этой схеме. Первый переключатель — это переключатель, который содержит провод под напряжением и переключаемый провод под напряжением. На диаграмме показаны только отдельные цвета. В реальной жизни эти провода были бы покрыты внешней защитной оболочкой и включали бы оголенный провод заземления и назывались бы кабелем. Как показано на рисунке, на провода накладывали коричневый рукав или ленту, чтобы показать, что в какой-то момент они будут под напряжением.

Как преобразовать одинарный выключатель в двустороннюю систему

Здесь вы можете увидеть заднюю часть выключателя света, в данном случае это двунаправленный выключатель, используемый для одностороннего освещения. Односторонний переключатель имеет только общий вывод и клемму L1, а двусторонний переключатель имеет общую клемму L1 и L2, как показано на рисунке.

Обратите внимание, что используется новый согласованный кабель (коричневый и синий) и обратите внимание, что коричневая изоляция наложена на синий провод. Это означает, что в какой-то момент он будет под напряжением! Заземляющий провод всегда должен быть подключен к клеммам заземления, здесь он удален для ясности, но должен быть подключен даже к пластиковым выключателям освещения, если нет клеммы заземления. Заднюю коробку необходимо заземлить, если только она не пластиковая и на ней нет точки заземления.

Для двухстороннего переключения вам понадобится трехжильный кабель и кабель заземления, достаточный для того, чтобы протянуть его от существующего выключателя света до места, где вы собираетесь установить второй выключатель света.

Этот кабель необходимо проложить по наиболее простому маршруту, здесь приведены рекомендации и допустимые зоны, разрешенные зоны проводки

Это не новый согласованный кабель, поэтому может потребоваться изменение цветов, перед подключением по-прежнему необходимо использовать заземляющую оболочку, как и для всех кабелей.

В трехстороннем освещении нет установленных правил, какой провод что делает, но я собираюсь использовать наиболее разумный вариант.

Удалите провод, который находится в общей клемме, и подсоедините его к клемме L2.

Эти два провода представляют собой постоянный и коммутируемый провода под напряжением.

Не существует фиксированных правил, согласно которым провод должен быть подключен, но если вы будете следовать цветам, которые я использовал здесь, они, кажется, имеют смысл!

Обратите внимание на все провода с коричневой оплеткой! Я сдвинул это немного назад, чтобы вы могли видеть фактические цвета проводов. Коричневый провод и синий провод в коричневой оболочке уже есть на клеммах L1 и L2, это описано выше. Эти два провода постоянно находятся под напряжением и переключаются под напряжением.

Старые цвета-

Желтый провод подключается к общей клемме, красный – к клемме L1, а синий – к клемме L2.

Новые цвета —

Серый провод подключается к общей клемме, коричневый — к клемме L1, а черный — к клемме L2. Прикрепляя провод к клемме, всегда слегка тяните за него, чтобы убедиться, что он закреплен правильно. Это может сэкономить часы работы позже, когда провод выскочит и перестанет работать!

Это задняя часть второго переключателя, который сделает цепь двунаправленной, снова коричневая втулка сдвинута назад для ясности. Провода в этом переключателе должны точно имитировать три провода, которые вы подключили к другому переключателю.

Старые цвета-

Желтый провод подключается к общей клемме, красный – к клемме L1, а синий – к клемме L2.

Новые цвета —

Серый провод подключается к общей клемме, коричневый — к клемме L1, а черный — к клемме L2. Теперь у вас есть свет, который можно включать и выключать из двух разных мест.

Видеоруководство о том, как это сделать, находится здесь-

Как подключить двухпозиционный выключатель света видео

Что означает двухпозиционный диммер?

Несмотря на то, что установка диммера в вашем доме относительно проста, вам просто нужно убедиться, что вы выбрали правильный тип для данной работы.

Это относится не только к диммерным выключателям. Это так же, как при покупке выключателя света.

Все зависит от того, хотите ли вы управлять освещением с помощью одного выключателя или хотите иметь возможность управлять им с двух разных мест.

2-позиционный диммер (называемый в США 3-позиционным) позволяет подключить диммер к дополнительному выключателю освещения, чтобы можно было управлять освещением с любого из них. Они разработаны для обеспечения безопасности и удобства, поэтому вам не нужно пересекать темную комнату, чтобы добраться до выключателя.

Здесь нужно еще кое-что объяснить, поэтому давайте рассмотрим:

Различные типы диммерных выключателей и их подключение

Преимущества 2-позиционного/3-позиционного переключателя
Как подключить 2-позиционный/3-позиционный переключатель

Различные типы проводки диммерных переключателей

Когда вы ищете диммерный переключатель для своей системы освещения и проводите первоначальное исследование, вы можете увидеть, что некоторые из них называются односторонними (или односторонними), некоторые называются двухпозиционными (двухпозиционными), а некоторые называются трехпозиционными (трехпозиционными).

За исключением того, что на самом деле есть только два типа переключателей.

Как они называются, зависит только от того, в какой части мира вы живете.

Диммерный переключатель предназначен для работы независимо или в сочетании с другим переключателем.

Это повлияет на количество терминалов.

Диммерные выключатели, предназначенные для использования в качестве единственного переключателя в цепи, называются однополюсными.

Однако они также называются односторонними переключателями в Великобритании и Европейском союзе или двусторонними переключателями в США.

У них есть две клеммы — по сути, «вход» и «выход», поэтому сетевое питание подключается к выключателю, а затем выключатель подключается к лампочке.

Диммерные переключатели, предназначенные для работы вместе со вторым переключателем в цепи, где вы можете управлять светом с любого переключателя, называются 2-позиционными переключателями в Великобритании и ЕС или 3-позиционными переключателями в США.

У них есть три клеммы — одна называется «общая», а две — «путевые».

Вместо традиционного включения/выключения, когда цепь разорвана, представьте себе, что это два разных канала, по которым может проходить ток, почти как переключение железнодорожной линии.

Немного запутанно, да?

1-контактный переключатель для Великобритании/ЕС аналогичен 2-контактному переключателю для США, а 2-контактный переключатель для Великобритании/ЕС аналогичен 3-контактному переключателю для США.

Нет реальной причины для разницы.

Просто так их назвали в каждой области.

Единственный раз, когда вам нужно знать о разнице, это если вы заказываете диммерный переключатель на глобальном веб-сайте, таком как Amazon.

Убедитесь, что количество клемм/проводов соответствует требуемой работе.

Преимущества подключения 2-ходового/3-ходового переключателя

Для ясности я объясню преимущества переключателя, предназначенного для использования в схеме с несколькими переключателями.

Это 2-позиционный переключатель для моих европейских читателей или 3-позиционный переключатель для моих американских читателей.

Преимущества по сравнению с однополюсным выключателем (1-позиционный в Европе, 2-позиционный в США).

Для простоты я буду называть их однополюсными.

Таким образом, 2- или 3-позиционный переключатель предназначен для использования в любой цепи, где вы хотите иметь возможность управлять освещением из более чем одного места.

Обычно приводится пример наверху и внизу лестницы, но это могут быть просто разные входы в комнату.

То, как они подключены, лучше думать о переключателях как о двух разных каналах — скажем, «1» и «2» — вместо положений «включено» и «выключено».

Когда оба переключателя находятся в одинаковом положении, то есть в «1» или в «2», свет будет включен.

Если они смещены, цепь размыкается и свет выключается.

Это преимущество заключается в том, что вы всегда можете управлять освещением с помощью любого выключателя.

Вам не нужно включать оба устройства, чтобы они работали. Вам не нужно подниматься или спускаться по темной лестнице, чтобы добраться до света, или проходить через темную комнату.

Функция диммера работает всегда, когда один из этих переключателей является диммером.

Диммер будет иметь переключатель и ползунок или циферблат.

Пока переключатель диммера и второй обычный переключатель находятся в одинаковых положениях, свет будет таким же ярким, как шкала или ползунок диммера.

Единственным небольшим недостатком является то, что вы можете управлять яркостью только с помощью одного диммера.

Как правило, вы не можете использовать диммеры для обоих выключателей, это не сработает, хотя вы можете купить специальные диммеры, которые работают на одну цепь.

Связанный: Диммерные переключатели управляют напряжением или силой тока?

Как подключить 2-ходовой/3-ходовой диммерный переключатель?

Подключить 2-позиционный или 3-позиционный диммер несложно, хотя если вы заблудитесь, это может привести к путанице.

Рекомендуется маркировать провода, если вы немного запутались.

В этом руководстве я буду использовать диммер как ближайший к выключателю, но это не имеет значения.

Если вместо этого цепь идет прямо к обычному выключателю, то это тоже сработает — просто поменяйте местами шаги.

Подключите сетевое питание к общей клемме на диммере
Подсоедините одну из контактных клемм на диммерном переключателе к одной из контактных клемм на втором обычном переключателе

Соедините второй контактный разъем на диммере со вторым контактным разъемом на обычном выключателе
Подключить общий вывод штатного выключателя к нагрузке – лампочке.

Если выключатели имеют заземляющие провода, они должны быть подключены к заземляющим кабелям. Это либо голая медь, либо зеленый/зеленый и желтый.

Затем нейтральный провод от лампочки просто нужно соединить с нейтралью на основной линии электропроводки.
